рейтинг моделей 2019-2020 года, плюсы и минусы, технические характеристики и отзывы

Отопительные котлы давно вышли из разряда диковинных новинок и превратились в популярный и выгодный вариант обогрева жилых или общественных помещений.

Практика показала, что наиболее экономичным и комфортным для владельца является газовый котел.

Он способен работать в автоматическом режиме, экономно потребляет топливо, надежен и долговечен.

Существуют две основные конструкции газовых котлов — одно- и двухконтурные.

Споры о том, какой вариант лучше, не смолкают до сих пор и требуют внимательного рассмотрения.

Содержание статьи

Что такое настенный одноконтурный газовый котел и в чем отличие от двухконтурного?

Настенный котел — это отопительный агрегат. который устанавливается на прочную (несущую) стену. Такой способ монтажа требует небольшого веса и размеров, что в условиях жилого помещения является плюсом.

Одноконтурный котел — это устройство, производящее нагрев, подготовку и подачу теплоносителя в отопительный контур.

Двухконтурные котлы, в дополнение к базовой функции, способны готовить горячую воду для бытовых нужд.

На первый взгляд, гораздо удобнее использовать двухконтурный котел. Возможность иметь не только отопление, но и ГВС из одного устройства, весьма привлекательна для любого владельца.

Однако, здесь есть некоторые возражения:

производительность двухконтурных агрегатов по ГВС невысока и не может удовлетворить высокие потребности;
подача горячей воды нестабильна — многие пользователи отмечают серьезные колебания температуры ГВС во время приема душа, связанные с включением другого сантехнического прибора;
большинство одноконтурных моделей могут работать в связке с внешними водонагревателями, что делает их способными к полноценной подаче ГВС,

ОБРАТИТЕ ВНИМАНИЕ!

Многие специалисты рекомендуют в первую очередь рассматривать свои потребности в горячей воде. Если они достаточно высоки, семья многочисленна или ожидается пополнение, следует сразу выбирать одноконтурные котлы с внешними водонагревателями.

Устройство

Основными узлами одноконтурного газового настенного котла являются:

газовая горелка, которая связана с первичным теплообменником;
вентилятор турбонаддува;
циркуляционный насос;
трехходовой кран;
газовая аппаратура;
плата управления и система датчиков самодиагностики.

ВАЖНО!

В составе конструкции котлов атмосферного типа отсутствует турбовентилятор, а у энергонезависимых установок нет ни циркуляционного насоса, ни платы управления. Такие котлы работают только на механике, наподобие обычной газовой плиты.

Принцип действия

Принцип действия одноконтурного газового котла основан на проточном нагреве теплоносителя с помощью газовой горелки.

Остывшая за время циркуляции жидкость поступает в котел, где сразу же направляется в теплообменник. Проходя по нему, она получает максимально возможный для текущего режима работы нагрев.

Затем теплоноситель поступает в трехходовой кран, где частично смешивается с более холодной жидкостью из обратного потока. Эта процедура позволяет достичь заданной температуры и обеспечить режим обогрева.

Подготовленный теплоноситель вновь направляется в отопительный контур для прохождения следующего цикла.

Виды

Настенные одноконтурные котлы выпускают в различных конструкционных вариантах, которые можно разделить по следующим признакам:

По типу и материалу теплообменника

стальной. Используется нержавеющая сталь, обладающая средними возможностями и эффективностью. Такие узлы обычно устанавливаются на агрегатах среднего и низкого ценового диапазона.
медный. Этот узел демонстрирует повышенную теплоотдачу, долговечность и эффективность. Устанавливается на дорогие модели от наиболее известных производителей.

На одноконтурных котлах, как правило, используется один конструкционный тип теплообменника — трубчатый. Он представляет собой спираль из стальной или медной трубки, которую нагревает пламя горелки.

Проходящий внутри теплоноситель успевает получить высокую температуру и выходит в следующие узлы уже полностью готовым к дальнейшей работе.

По типу горелок и камер сгорания:

атмосферные. Это горелки открытого типа, использующие воздух прямо из помещения. Для вывода дымовых газов они нуждаются в подключении к дымоходу традиционного типа с естественной тягой;

турбированные. Эти узлы закрытого типа, поэтому подачу свежего воздуха и вытеснение дыма обеспечивает турбовентилятор. Процесс горения у них более стабильный, проблем с дымоотведением никогда не бывает. Единственной проблемой может стать выход из строя вентилятора или отключение электроэнергии.

По способу передачи энергии:

конвекционные. Это котлы, работающие на обычном принципе нагрева теплоносителя с помощью горелки.
конденсационные. Относительно новая конструкция, в которой применен двухступенчатый способ нагрева теплоносителя. Сначала он нагревается от тепла, полученного при конденсации дымовых газов, и только после этого поступает в теплообменник, где окончательно получает заданную температуру.
Такая методика позволяет существенно снизить расход газа, так как теплоноситель уже подогрет и не нуждается в слишком интенсивной подготовке. Однако, для работы конденсационных котлов необходимы специфические условия — температура конденсации должна превышать температуру обратного потока. Это возможно только на системах теплого пола, или при разнице температур внутри и снаружи не более 20°. В России такое невозможно.

ОБРАТИТЕ ВНИМАНИЕ!

При покупке конденсационного котла не следует доверять заявленному КПД, который составляет 107-109%. Это обычный маркетинговый ход. Надо сначала разобраться в том, как этот агрегат работает.

Наиболее популярные производители

К наиболее известным и популярным производителям настенных одноконтурных котлов следует отнести:

Vaillant;
Viessmann;
Buderus;
BAXI;
MORA-TOP;
Protherm;
Navien;
Bosh;
Ariston;
Thermex и т. д.

Перечислить всех производителей сложно и нецелесообразно. Их много, некоторые фирмы являются дочерними компаниями более известных концернов. Кроме того, на рынке постоянно появляются новые фирмы, что расширяет ассортимент и делает выбор для пользователя более разнообразным.

Как рассчитать мощность?

Расчет мощности по научным методикам довольно сложен. Определяются теплопотери здания, рассчитывается тепловой контур, учитываются влияния проемов или иных отверстий.

Процесс затруднителен даже для профессионалов, не говоря о неподготовленных людях. Поэтому обычно используют простую и достаточно верную методику. Один киловатт тепловой мощности способен обогреть площадь в 10 кв. м.

Поэтому для определения мощности котла надо разделить площадь помещения на 10. Например, для 180 кв м надо 18 кВт мощности.

Внимание! Не следует выбирать чрезмерно слабые или слишком мощные котлы. В данном случае запас работает во вред — агрегат работает в неправильном режиме и быстрее выходит из строя.

Рейтинг ТОП-5 одноконтурных настенных настенных котлов

Рассмотрим наиболее популярные модели газовых одноконтурных настенных котлов:

MORA-TOP Meteor Plus PK24ST

Известный производитель теплотехники из Чехии, фирма MORA-TOP выпускает широкий ассортимент газовых котлов. Модель Meteor Plus PK24ST — агрегат атмосферного вида, нуждающийся в подключении к дымоходу классического типа.

Мощность котла составляет 23 кВт, что позволяет отапливать помещения до 230 кв.м. Настенный монтаж облегчает доступ к присоединительным атрубкам и упрощает обслуживание агрегата.

Основные характеристики:

температура теплоносителя — 30-90°;
давление в системе — до 3 Бар;
расход газа — 2.67 м3/час;
габариты — 400x750x380 мм;
вес — 31 кг.

Котел оснащен многоступенчатой защитой от внешних воздействий, перегревания, возникновения обратной тяги и прочих нежелательных состояний.

Есть возможность подключения внешнего управления и накопительного бойлера для подачи ГВС.

Buderus Logamax U072-18

Фирма Buderus входит в состав холдинга Bosh, что значительно расширяет ее возможности. Отопительные котлы этой марки отличаются надежностью и высоким качеством в сочетании со сравнительно низкими ценами.

Модель Buderus Logamax U072-18, благодаря своей мощности 18 кВт способен отапливать 180 кв м жилой или общественной площади. Котел имеет медный теплообменник, горелку закрытого типа, многоступенчатую защиту от всех перегрузок или внешних воздействий.

Параметры:

температура теплоносителя — 40-82°;
давление в системе — до 3 Бар;
расход газа — 2,1 м3/час;

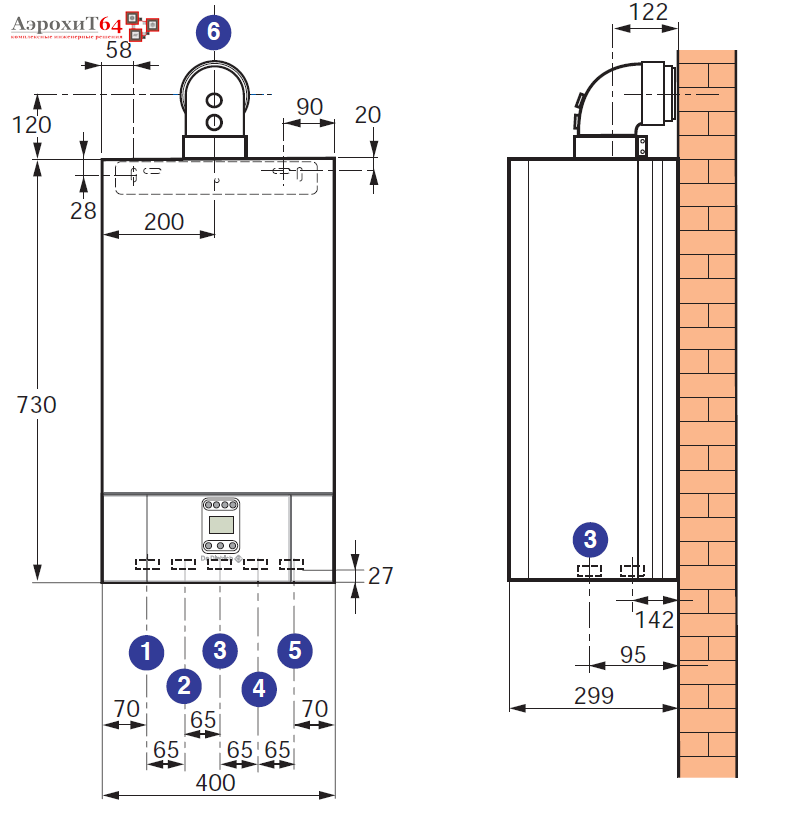

габариты — 400x700x299 мм;
вес — 34 кг.

Для создания полноценной линии ГВС необходимо подключить внешний бойлер. Для этого в котле уже имеется 3-ходовой кран, циркуляционный насос.

Емкость расширительного бака 8 л позволяет преодолевать температурные колебания объема теплоносителя.

BAXI LUNA-3 1.310 Fi

Итальянская фирма BAXI известна как производитель качественной и долговечной теплотехники. В настоящее время заводы этой фирмы распределены по всей Европе, а головной офис находится в Нидерландах.

Двухконтурный настенный котел BAXI LUNA-3 1.310 Fi обладает мощностью 31 кВт, рассчитанной на обслуживание площади 310 кв.м.

Медный теплообменник позволяет получить максимальную эффективность теплопередачи. Горелка закрытого типа исключает срывы пламени из-за резких порывов ветра или сильных сквозняков.

Характеристики котла:

температура теплоносителя — 30-85°;
давление в системе — до 3 Бар;
расход газа — 3,52 м3/час;
габариты — 450x763x345 мм;
вес — 38 кг.

Производитель устанавливает для своей продукции срок 10-летний срок службы при условии соблюдения всех требований эксплуатации и своевременного обслуживания.

Гарантия на агрегат составляет 2 года.

Protherm Пантера 25 KTO (2015)

Фирма Protherm является дочерней компанией Vaillant Group. Она образована как специальное подразделение для выпуска недорогих газовых котлов бюджетного класса.

Однако, существующие требования и строгие европейские нормы сделали свое дело — продукция Protherm не уступает по качеству изделиям головной фирмы. Котел Protherm Пантера 25 KTO (2015) обладает мощностью 25 кВт и способен отапливать 250 кв.м. полезной площади.

Его характеристики:

температура теплоносителя — 30-85°;
давление в системе — до 3 Бар;
расход газа — 2,8 м3/час;
габариты — 440x800x338 мм;
вес — 41 кг.

Примечательно, что группы котлов Protherm носят названия по группам животных.

Так, настенные газовые котлы представляют собой «кошачью» линию, где все серии имеют соответствующие имена — Рысь, Пантера, Ягуар и т. п.

Viessmann Vitopend 100-W A1HB002

Образец газового котла от лидера европейской теплотехнической отрасли — компании Viessmann. Политика фирмы не рассматривает возможности снижения качества или надежности своей продукции.

Модель Vitopend 100-W A1HB002 наглядно демонстрирует подход инженеров компании к созданию отопительных агрегатов. Котел с закрытой горелкой, мощностью 29,9 кВт (для обогрева 300 кв.м. площади).

Его параметры:

температура теплоносителя — 40-80°;
давление в системе — до 3 Бар;
расход газа — 3,47 м3/час;
габариты — 450x725x360 мм;
вес — 38 кг.

Специалисты отмечают, что расход газа великоват для такой мощности. Однако, при подключении внешнего водонагревателя, потребление топлива практически не увеличивается.

Это делает котел удачным вариантом, способным обеспечивать помещение не только теплом, но и ГВС при подключении дополнительного узла.

Отзывы владельцев

Рассмотрим мнения пользователей, которые могут дать гораздо более важную и полезную информацию:

Знакомы с технологией? Оставьте свой отзыв!

Одноконтурные котлы способны выполнять все функции, надо только подключить дополнительные устройства. Многие пользователи этого не знают, приобретая двухконтурные агрегаты без точного понимания своих потребностей.

Надо иметь представление о количество ГВС, нужного для своей семьи, чтобы обеспечить ей полный комфорт.

Полезное видео

В данном видео вы более подробно узнаете о настенных одноконтурных газовых котлах:

Заключение

Настенные одноконтурные газовые котлы предназначены для выполнения базовой функции — подаче нагретого теплоносителя в отопительную систему. Отсутствие лишних узлов и деталей увеличивает надежность, стабилизирует работу агрегата.

От этого возрастает срок службы котла, снижается количество поломок или отказов. При необходимости можно подключить внешний бойлер и получить полноценное ГВС.

Это делает одноконтурные котлы востребованными и популярными устройствами, обладающими большими возможностями.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Настенные газовые котлы одноконтурные по цене от 17900р

8-831-214-02-22

8-987-75-17-085

Оставить заказ: [email protected]
Режим работы: ПН-ПТ с 9 до 21, СБ-ВС с 9 до 15

Магазин не работает: с 1 по 3 января 2021 г. Режим работы с 4 по 10 января 2021 г.: ПН-ВС с 9 до 15

Поиск по товарам

Сортировка по умолчанию

Цена:

ВыбратьПо возрастаниюПо убыванию

Наименование товара:

ВыбратьПо алфавиту А-ЯПо алфавиту Я-АГазовый котел BaltGaz серии SL 11 Т

Артикул: 30078

Производитель: BaltGaz

Наличие: от 1 недели

Назначение: одноконтурный

Отапл. площадь м2, до: 110

Камера сгорания: закрытая

Мощность, кВт: 11

Газовый котел BaltGaz серии SL 14 Т

Артикул: 30079

Производитель: BaltGaz

Наличие: от 1 недели

Назначение: одноконтурный

Отапл. площадь м2, до: 140

Камера сгорания: закрытая

Мощность, кВт: 14

Газовый котел BaltGaz серии SL 17 Т

Артикул: 30077

Производитель: BaltGaz

Наличие: от 1 недели

Назначение: одноконтурный

Отапл. площадь м2, до: 170

Камера сгорания: закрытая

Мощность, кВт: 17

Газовый котел Baxi Eco Four 1.14

Наличие: 1-3 дня

Назначение: одноконтурный

Отапл. площадь м2, до: 140

Камера сгорания: открытая

Мощность, кВт: 14

Газовый котел Baxi Eco Four 1.14 F

Наличие: 1-3 дня

Назначение: одноконтурный

Отапл. площадь м2, до: 140

Камера сгорания: закрытая

Мощность, кВт: 14

Газовый котел Baxi Eco Four 1.

Наличие: 1-3 дня

Назначение: одноконтурный

Отапл. площадь м2, до: 240

Камера сгорания: открытая

Мощность, кВт: 24

Газовый котел Baxi Eco Four 1.24 F

Наличие: 1-3 дня

Назначение: одноконтурный

Отапл. площадь м2, до: 240

Камера сгорания: закрытая

Мощность, кВт: 24

Газовый котел Bosch Gaz 4000 W ZSA 24-2 K

Артикул: 7736901490

Производитель: BOSCH

Наличие: от 1 недели

Назначение: одноконтурный

Отапл. площадь м2, до: 240

Камера сгорания: открытая

Мощность, кВт: 24

Газовый котел Bosch WBN 6000-18 H

Артикул: 7736900199RU

Производитель: BOSCH

Наличие: 1-3 дня

Назначение: одноконтурный

Отапл. площадь м2, до: 144

Камера сгорания: закрытая

Мощность, кВт: 18

Газовый котел Bosch WBN 6000-24 H

Артикул: 7736900200RU

Производитель: BOSCH

Наличие: 1-3 дня

Назначение: одноконтурный

Отапл. площадь м2, до: 192

Камера сгорания: закрытая

Мощность, кВт: 24

Газовый котел Bosch WBN 6000-28 H

Артикул: 7736901467RU

Производитель: BOSCH

Наличие: 1-3 дня

Назначение: одноконтурный

Отапл. площадь м2, до: 280

Камера сгорания: закрытая

Мощность, кВт: 28

Газовый котел Bosch WBN 6000-35 H

Артикул: 7736900669RU

Производитель: BOSCH

Наличие: 1-3 дня

Назначение: одноконтурный

Отапл. площадь м2, до: 300

Камера сгорания: закрытая

Мощность, кВт: 35

Что такое коаксиальный газовый котёл? – Телеметрика

Автономные системы отопления заслуженно пользуются высоким спросом у владельцев частных домов и коммерческой недвижимости. Наиболее востребованы газовые котлы, ведь «голубое топливо» имеет доступную цену на рынке. В последние годы кризисные явления в экономике и снижение доходов населения заставляют задумываться о приобретении максимально экономичного теплового оборудования. Никто не хочет безрассудно сжигать природный газ, наматывая на счетчике неподъемные суммы. Коаксиальный котел отопления имеет максимальный КПД среди отопительного оборудования. В процессе эксплуатации он потребляет меньше топлива, чем любая другая отопительная техника.

Особенности коаксиальных котлов

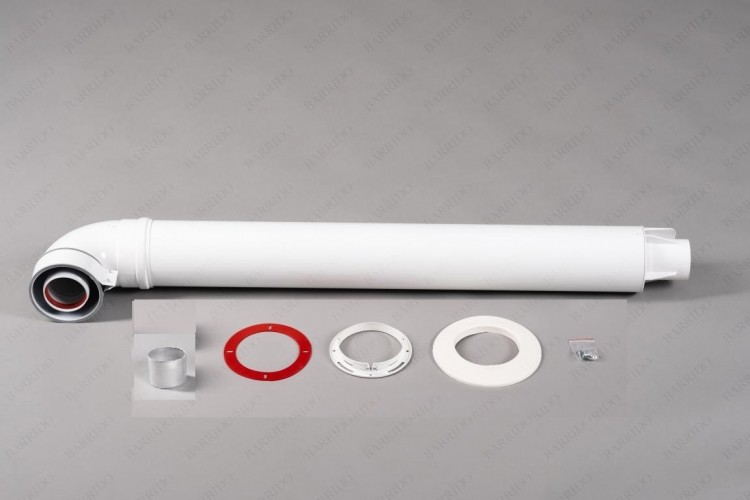

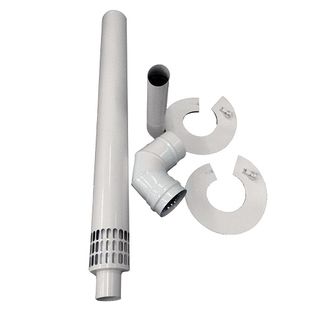

Свое название котлы этого типа получили от используемой системы отведения продуктов сгорания. Дымоход имеет конструкцию, которую проще всего охарактеризовать термином «труба в трубе». Внутренняя труба выполняет роль отведения продуктов сгорания, которые имеют высокую температуру и нагревают воздух, поступающий по внешней трубе. В результате в газовую горелку поступает предварительно нагретый воздух, что обеспечивает более высокую теплоотдачу.

Второй особенностью котлов является использование системы подогрева обратного трубопровода в конденсационном теплообменнике. Благодаря этой технологии «обратка» в котел поступает с более высокой температурой теплоносителя и для ее нагрева требуется меньшее количество природного газа.

Преимущества и недостатки коаксиальных котлов

Основным преимуществом газовых котлов этого типа является высокий КПД. В технических характеристиках указываются такие цифры, как 105-109%, которые объясняются двойным использованием полученного тепла. Кроме этого коаксиальные котлы имеют следующие достоинства:

Автоматизированное управление отоплением;
Компактные размеры;
Низкое потребление топлива;
Возможность установки в небольших помещениях;
Возможность монтажа погодозависимой автоматики.

Коаксиальные котлы являются сегодня наиболее высокотехнологическим решением для автономных отопительных систем.

Это оборудование производят ведущие мировые компании, выпускающие продукцию эталонного качества. Именно по этой причине коаксиальные котлы отличаются повышенной надежностью в своей работе и имеют продолжительный срок эксплуатации. Можно ли найти у совершенного оборудования недостатки? У коаксиальных котлов они есть: это высокая стоимость оборудования и относительная сложность монтажа дымохода. Первый из них отпугивает многих покупателей и совершенно зря, так как разница в стоимости по сравнению с обыкновенным котлом окупается за несколько отопительных сезонов.

Все товары

Как больше сэкономить с коаксиальным котлом?

Совершенствованию техники нет предела, как и желанию тратить на коммунальные услуги минимум средств. Можно ли снизить расходы на отопления при использовании коаксиального котла еще больше, чем это обещает производитель оборудования? Это реально – достаточно установить GSM термометр и можно будет существенно снизить расход потребляемого топлива. Большую часть времени в загородном доме или офисе, городской квартире или в магазине, где установлено автономное отопление, нет жильцов или служащих. Соответственно есть возможность понизить температуру в помещении до минимума.

Управлять котлом можно удаленно с помощью смартфона, из любого места, где есть мобильная связь. Собираясь домой или на работу, GSM-термометру достаточно отправить команду смс-сообщением и к приезду в помещении будет установлена максимально комфортная температура. Оптимальное и тщательно контролируемое потребление газа позволит сократить коммунальные расходы до минимума.

рейтинг 2020 года для отопления частного дома

В газифицированных регионах страны газовые котлы признаются эффективными и экономичными источниками тепла.

При обустройстве автономной отопительной системы в частном доме или на даче вполне достаточно установить аппарат с одним нагревательным контуром, рассчитанным конкретно на отопление помещения.

Выбрать лучшую модель из многочисленных предложений помогает рейтинг одноконтурных газовых котлов 2020 года.

Рейтинг ТОП-12 лучших одноконтурных газовых котлов 2020 года

На что следует обратить внимание при выборе

При выборе одноконтурного газового котла следует учитывать такие основные критерии:

Главная характеристика – тепловая мощность. При выборе аппарата исходят из условия, что для обогрева 10 м² помещения необходима мощность 1 кВт.
Тип камеры сгорания. Различаются камеры открытого и закрытого типа.
Возможность подключения бойлера для нагрева воды.
Система управления. Котлы могут иметь механическую или электронную систему.
Безопасность. Котел должен быть оснащен надежной системой контроля давления, температуры, перенапряжения и автоматическим отключением при появлении нештатной ситуации.
Для подбора нужно учесть ряд параметров: площадь помещения, высота потолков, наличие системы вентиляции, теплоизолирующая способность стен.
Она определяется расходом газа и возможностью поддержания оптимального режима.

При выборе аппарата важно обратить внимание на производителя.

Высокой надежностью, качеством и безопасностью отличаются газовые котлы таких компаний, как BAXI, Buderus, Vaillant, Navien, Bosch, Protherm, Ariston.

Лучшие одноконтурные газовые котлы

Ниже приводится ТОП-4 лучших одноконтурных газовых котлов, составленный с учетом мнения потребителей и специалистов в 2020 году. Основные критерии оценки – цена, качество и надежность.

Лемакс Патриот-12,5

Компания Лемакс предлагает надежный одноконтурный котел конвекционного типа Лемакс Патриот-12,5 для обогрева помещений площадью до 120 м².

Он не зависит от подачи электроэнергии. Камера сгорания закрытого типа. Управление механическое.

Монтаж – парапетный.

Прямоугольный теплообменник выполнен из нержавеющей стали толщиной 2 мм и соответствует европейскому стандарту.

Он покрыт специальной эмалью, предотвращающей коррозию. Имеется газ-контроль и защита от перегрева.

Предусмотрена система дымоудаления коаксиального типа, а потому нет необходимости в стационарном дымоходе. Это одна из самых качественных моделей на 2020 год.

Технические параметры:

тепловая мощность – 12,5 кВт;
КПД – 87%;
расход газа – 0,75 м³/ч;
номинальное давление газа – 13 мбар, воды в контуре – 2 бар;
максимальная температура — 80 °С;
габариты – 59,5х74х36 см;
масса – 50 кг.

Плюсы

полная бесшумность;
высокая надежность;
качественная сборка:
простота управления;
доступная цена.

Минусы

механическая система управления;
нет циркуляционного насоса.

В своем классе модель признается одной из лучших, т.к. в ней хорошо сочетается надежность и цена.

Лемакс Патриот-10

В рейтинг лучших одноконтурных котлов справедливо входит модель Лемакс Патриот-10. Это напольный агрегат конвекционного типа с закрытой камерой сгорания, способный обогреть помещение до 100 м².

Управление механическое, обеспечивает регулировку мощности и температуры.

Теплообменник изготовлен из нержавеющей стали.

Надежное газогорелочное оборудование и систему автоматики обеспечивает итальянская компания SIT.

Установлена микрофакельная горелка инжекторного типа.

Высокий КПД поддерживается инновационной конструкцией турбулизаторов, задерживающих отход горячих газов.

Предусмотрено смотровое окно для контроля процесса горения, а также легкосъемная верхняя панель для простоты обслуживания.

Технические параметры:

тепловая мощность – 10 кВт;
КПД – 87%;
расход газа – 0,6м³/ч;
номинальное давление газа – 13 мбар, воды в контуре – 2 бар;
максимальная температура — 80 °С;
габариты – 59,5х74х36 см;
масса – 50 кг.

Плюсы

надежный газ-контроль;
низкая стоимость;
простота управления;
энергонезависимость.

Минусы

пониженная мощность;
отсутствие встроенного насоса;
нет встроенного расширительного бака.

Для небольших домов данная модель подходит идеально. Производитель дает гарантии на 3 года.

BAXI ECO-4s 1.24F

Среди лучших бытовых газовых котлов выделяется BAXI ECO-4s 1.24F для помещений площадью до 240 м².

Он обеспечивает конвекционный обогрев. Камера сгорания закрытого типа. Управление электронное с возможностью регулировки мощности в широком диапазоне. Теплообменник выполнен из меди.

Эффективность повышается за счет принудительного дымоудаления с помощью вытяжного вентилятора.

Монтаж настенный.

Имеется встроенный расширительный бак объемом 6 л, что дает возможность подключения водонагревателя.

Режимы отражаются на дисплее. Имеется погодозависимая автоматика.

Котел способен работать на сжиженном газе.

Функциональность расширяется при подключении комнатного термостата и программируемого таймера.

Технические параметры:

тепловая мощность – 24 кВт;
КПД – 93%;
расход газа – 2,73 м³/ч;
номинальное давление газа – 20 мбар, воды в контуре – 3 бар;
максимальная температура — 85 °С;
габариты – 40х73х30 см;
масса – 29 кг.

Плюсы

встроенный циркуляционный насос;
возможность работы на природном и сжиженном газе;
функции автодиагностики, автоподжига, модуляции пламени;
фильтр для воды;
надежная защита;
медный теплообменник.

Минусы

зависимость от электроснабжения;
повышенная стоимость.

Модель обладает высокой надежностью и повышенной мощностью при небольших габаритах и настенном монтаже.

Protherm Пантера 25 KTO (2015) 25 кВт

Дочерняя компания Vaillant Group предлагает надежный и безопасный котел Protherm Пантера 25 KTO (2015) для отопления домов и дач площадью до 250 м².

Это агрегат конвекционного типа с камерой закрытого типа и медным теплообменником, настенной установки.

Электронное управление обеспечивает регулировку мощности и температуры теплоносителя.

Предусмотрена защита от перегрева, замерзания, блокировки насоса. Имеется встроенный циркуляционный насос, работающий без шума.

На жидкокристаллический дисплей постоянно выводится необходимая информация.

Встроенный дымоход не требует дополнительной системы удаления дыма.

В теплообменнике обеспечивается оптимальная циркуляция воды, что снижает инерционность и повышает эффективность.

В комплекте имеется устройство рециркуляции.

Технические параметры:

тепловая мощность – 25 кВт;
расход газа – 2,8 м³/ч;
номинальное давление газа –13-20 мбар, воды в контуре – 3 бар;
максимальная температура — 85 °С;
габариты – 44х80х34 см;
масса – 41 кг.

Плюсы

возможность работы на сжиженном газе;
встроенный расширительный бак объемом 10 л;
удобный дисплей;
возможность подключения внешнего управления.

Минусы

энергозависимость;
значительный расход газа;
повышенная стоимость.

Модель полностью адаптирована к российским условиям, а по цене вполне соответствует своему классу.

Лучшие одноконтурные настенные газовые котлы

При обустройстве собственного отопления в частном доме особое внимание уделяется котлам, которые можно закреплять на стене. Так удается значительно экономить полезную площадь помещения. Ниже приводится ТОП-4 таких аппаратов на начало 2020 года.

Vaillant turboTEC plus VU 282/5-5 28.9 кВт

Одной из лучших моделей настенного исполнения считается одноконтурный котел Vaillant turboTEC plus VU 282/5-5, рассчитанный на обогрев помещений площадью до 290 м².

Он имеет закрытую камеру сгорания турбированного типа с модулирующей горелкой из хромоникелевой стали. Управление электронное, кнопочное с возможностью регулирования температуры воды.

Теплообменник выполнен из меди. Имеется дисплей. Продукты сгорания отводятся принудительно вентилятором через специальную, сертифицированную систему.

Дополнительно можно установить водонагреватели различного типа.

Установленное программное обеспечение позволяет контролировать режимы, настраивать параметры, проводить автодиагностику.

Технические параметры:

тепловая мощность – 28,9 кВт;
КПД – 91%;
расход газа – 3,2 м³/ч;
номинальное давление газа – 13-20 мбар, воды в контуре – 3 бар;
максимальная температура — 85 °С;
габариты – 44х80х33,8 см;
масса – 44 кг.

Плюсы

автодиагностика;
возможность подключения внешнего управления;
модулирующая горелка с регулируемой мощностью;
система интеллектуального контроля давления;
встроенное программное обеспечение.

Минусы

повышенная стоимость;
значительный расход газа.

Котел отличается высокой надежностью и эффективностью, что вполне оправдывает повышенную цену.

Лемакс Премиум-30N 30 кВт

Достойное место в рейтинге отводится модели Лемакс Премиум-30N, способной обогреть площадь 300 м².

Эта модель собирается в РФ, но оснащена итальянской автоматикой. Она рассчитана на напольную установку.

Имеет камеру сгорания открытого типа с инжекторной микрофакельной горелкой Polidoro.

Котел одноконтурный, но можно подключить бойлер и комнатный термостат. Теплообменник выполнен из нержавеющей стали, соответствующей европейскому и американскому стандарту.

Регулятор температуры имеет шкалу и вынесен на переднюю панель.

Предусмотрена турбонасадка Comfort SE для принудительного отвода продуктов сгорания.

Обеспечивается плавный запуск через специальную систему. Можно перейти на работу со сжиженным газом.

Технические параметры:

тепловая мощность – 30 кВт;
КПД – 90%;
расход газа – 1,75 м³/ч;
номинальное давление газа – 13-20 мбар, воды в контуре – 3 бар;
максимальная температура — 90 °С;
габариты – 96х47х55,6 см;
масса – 80 кг.

Плюсы

доступная цена;
энергонезависимость;
экономный расход газа;
надежная автоматика и электроника;
антикоррозионное покрытие теплообменника.

Минусы

нет встроенного расширительного бака;
отсутствие режима «лето».

При достаточно высокой тепловой мощности котел имеет умеренную цену, что особо отмечают потребители.

Лемакс Лидер-25N 25 кВт

Еще один прекрасный агрегат от компании Лемакс – одноконтурный котел Лемакс Лидер-25N конвекционного типа для обогрева домов площадью до 150 м².

Он имеет открытую камеру сгорания, а теплообменник Viadrus выполнен из чугуна с антикоррозионным покрытием. Управление механическое. Установлена автоматика Nova.

Рассчитан котел на природный газ.

Применена усовершенствованная система защиты от перегрева, образования сажи, задувания пламени, прекращения тяги.

Предусмотрена система принудительного отвода продуктов сгорания. Обслуживание упрощается за счет наличия легкосъемной облицовки.

Технические параметры:

тепловая мощность – 25 кВт;
КПД – 90%;
расход газа – 3 м³/ч;
номинальное давление газа – 13 мбар, воды в контуре – 4 бар;
максимальная температура — 95 °С;
габариты – 51,5х85,6х51,5 см;
масса – 115 кг.

Плюсы

энергонезависимость;
реальная стоимость;
адаптация к российским условиям;
надежная защита;
простота управления.

Минусы

механическое управление;
большой вес;
нет автодиагностики.

Среди агрегатов значительной производительности модель отличается простотой, надежностью и доступной ценой.

BAXI LUNA Platinum+ 1.24 26.1 кВт

Одним из лидеров рейтинга лучших газовых котлов является модель BAXI LUNA Platinum+ 1. 24 для помещений площадью до 260 м².

Этот котел конденсационного типа имеет закрытую камеру сгорания. Теплообменник изготовлен из нержавеющей стали.

Управление электронное. Режимы выводятся на дисплей. На него выводится температура, давление, код ошибок, рабочие параметры, состояние пламени

Имеется встроенный циркуляционный насос и расширительный бак на 8 л.

Предусмотрены программы для недельного программирования работы, настройки сезонной работы.

Задействована погодозависимая автоматика. Установлен датчик ntc для безопасного удаления продуктов сгорания. Обеспечена модуляция мощности (1:10).

Технические параметры:

тепловая мощность – 26,1 кВт;
расход газа – 2,6 м³/ч;
номинальное давление газа – 5-20 мбар, воды в контуре – 4 бар;
максимальная температура — 90 °С;
габариты – 45х76х34,5 см;
масса – 34,5 кг.

Плюсы

надежное электронное управление;
пульт дистанционного управления;
автодиагностика и автопожиг;
возможность настенной установки;
качественный фильтр для воды.

Модель покоряет своей надежной электроникой, тонкой регулировкой и безопасностью, что компенсирует высокую стоимость.

Лучшие одноконтурные напольные газовые котлы

Газовые котлы в напольном исполнении имею повышенную мощность, что дает возможность отапливать дома большой площади. Ниже приводится ТОП-4 таких одноконтурных агрегатов.

Лемакс Wise 25 25 кВт

Высоким качеством отличается модель Лемакс Wise 25 для отопления помещений до 250 м². Это газовый котел конвекционного типа с открытой камерой сгорания.

Управление обеспечивается электроникой. Теплообменник выполнен из чугуна толщиной 4 мм и имеет объем 14 л.

Агрегат укомплектован системой автодиагностики. Предусмотрена защита от перегрева, прерывания тяги и замерзания.

Обеспечивается плавная модуляция пламени в непрерывном режиме. Можно подключить комнатный термостат, бойлер, блок внешнего управления.

Котел нормально работает даже при минимальном объеме воды. Циркуляция теплоносителя может быть естественной или принудительной.

Технические параметры:

тепловая мощность – 25 кВт;
КПД – 90%;
расход газа – 1,5 м³/ч;
номинальное давление газа – 6-25 мбар, воды в контуре – 3 бар;
максимальная температура — 95 °С;
габариты – 51,5х86х52 см;
масса – 116 кг.

Плюсы

работает на природном и сжиженном газе;
удобный дисплей;
возможность внешнего управления;
экономичный расход газа.

Минусы

отсутствие встроенного расширительного бака;
энергозависимость;
большой вес.

В качестве напольного котла эта модель устраивает абсолютное большинство покупателей, которые вообще не отмечают недостатков в своих отзывах.

Лемакс Wise 16 16 кВт

В линейке газовых котлов компании Лемакс выделяется одноконтурная модель Лемакс Wise 16 для отопления домов площадью до 160 м².

Его конструкция во многом аналогична предыдущей модели.

Надежное управление обеспечивается итальянской автоматикой от компании SIT, а микрофакельную горелку представляет компания POLIDORO. Установлен чугунный теплообменник Viadrus.

Имеется электронная модуляция пламени.

Обеспечивается управление внешним водонагревателем.

Аппарат способен стабильно работать при низком входном давлении газа и значительных перепадах электрического напряжения.

Можно перейти на сжиженный газ.

Технические параметры:

тепловая мощность – 16 кВт;
КПД – 90%;
расход газа – 0,96 м³/ч;
номинальное давление газа – 6-20 мбар, воды в контуре – 3 бар;
максимальная температура — 90 °С;
габариты – 43х86х52 см;
масса – 96 кг.

Плюсы

высокопрочный теплообменник с антикоррозионным покрытием;
точная регулировка и поддержание режима;
наличие эконом режима «лето»;
доступная цена.

Минусы

отсутствие встроенного насоса;
энергозависимость.

Модель при установке бойлера способна обеспечить горячее водоснабжение.

BAXI SLIM 1.150 i 14.9 кВт

Высочайшим качеством отличается газовый одноконтурный котел BAXI SLIM 1.150 i для помещений площадью до 150 м².

Это напольный агрегат с камерой сгорания открытого типа и горелкой, имеющей плавную регулировку мощности.

Он имеет встроенный расширительный бак на 10 л. Первичный теплообменник секционный, чугунный. Управление электронное. В дымоходе обеспечивается естественная тяга.

Высокоскоростной встроенный насос позволяет создать принудительную циркуляцию теплоносителя.

Имеется зонд контроля пламени с помощью ионизационного электрода.

Для предупреждения закипания установлено автоматическое отключение (включение) аппарата.

Система автодиагностики контролирует появление сбоев.

Технические параметры:

тепловая мощность – 14,9 кВт;
КПД – 89,5%;
расход газа – 1,74 м³/ч;
номинальное давление газа – 6-20 мбар, воды в контуре – 3 бар;
максимальная температура — 85 °С;
габариты – 36х85х52 см;
масса – 93 кг.

Плюсы

встроенный расширительный бак;
регулировка в широком диапазоне;
возможность работы на природном и сжиженном газе;
может работать на систему «теплый пол».

Минусы

энергозависимость;
повышенный расход газа.

По надежности и безопасности агрегат получает очень лестные отзывы.

Protherm Медведь 30 PLO 26 кВт

На российском рынке появился высококачественный словакский напольный котел Protherm Медведь 30 PLO для отопления жилых и производственных помещений площадью до 260 м².

Он имеет камеру сгорания открытого типа. Секционный теплообменник выполнен из чугуна чешского производства.

Можно установить вентилятор для принудительного отвода продуктов сгорания и внешний водонагреватель.

Предусмотрен дисплей, на который выводится режим работы в непрерывном режиме.

Имеется защита теплообменника от конденсата. Автоматический розжиг котла производится с помощью пьезоэлементов.

Регулировка мощности двухступенчатая.

Технические параметры:

тепловая мощность – 26 кВт;
КПД – 90%;
расход газа – 3 м³/ч;
номинальное давление газа – до 30 мбар, воды в контуре – 3 бар;
максимальная температура — 90 °С;
габариты – 42х88х60 см;
масса – 110 кг.

Плюсы

удобный автоподжиг;
надежный газ-контроль и система защиты;
долговечный двухходовой теплообменник из 4-х секций;
режим «зима-лето».

Минусы

энергозависимость;
нет встроенного расширительного бака.

Несмотря на значительную стоимость, агрегат пользуется популярностью, что обеспечивается долговечностью и высоким качеством сборки.

Классификация одноконтурных газовых котлов

Одноконтурные газовые котлы классифицируются по нескольким критериям.

По способу монтажа выделяются такие типы:

Настенные котлы. Они крепятся на стену с помощью специальных кронштейнов. Отличаются малыми габаритами и весом, но и мощность у них ограничена.
Напольные котлы. Устанавливаются на оборудованной площадке на полу. Главное преимущество – повышенная мощность. Они могут иметь большой вес, а для их монтажа нужно отдельное помещение.

По материалу теплообменника котлы имеют такие разновидности:

Стальные. Используются некоторые сорта нержавеющей стали.
Медные. Эти теплообменники отличаются высокой теплоотдачей и эффективностью. Котлы относятся к оборудованию с высокой стоимостью.

По способу разогрева теплоносителя выделяются такие виды котлов:

Конвекционные. Теплоноситель в обменнике нагревается с помощью газовой горелки.
Конденсационные. Используется принцип двухэтапного разогрева.

При выборе газового котла следует внимательно рассмотреть плюсы и минусы разного типа аппаратов с учетом конкретных условий эксплуатации.

Различия между одноконтурным и двухконтурным котлом

Газовые котлы могут иметь 1 или 2 независимых контура для теплоносителя.

Одноконтурный вариант предназначен только для отопления дома.

В котел подается теплоноситель, а теплообменник включается в систему автономного питания.

Двухконтурный агрегат имеет 2 независимых контура для циркуляции теплоносителя.

Один из них предназначен для отопления помещения, а второй – для нагрева воды, т. е. горячего водоснабжения. Такие котлы имеют повышенную мощность и габариты.

Рейтинг обновлен 12 сентября 2020 года.

Отзывы покупателей

Из многочисленных отзывов на газовые котлы можно привести наиболее характерные:

{{ reviewsOverall }} / 5 Оценка владельцев (2 голосов)

Рейтинг бренда/модели Количество проголосовавших Добавьте свой отзыв!
Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка
Будьте первым, чтобы оставить отзыв.
{{{ review.rating_title }}}
{{{review.rating_comment | nl2br}}}
Показать еще Добавьте свой отзыв!
Полезное видео
Из видео вы узнаете как выбрать газовый котел:
<noscript><img src='/800/600/http/gazmir.ru/ris/vn9zgm789k9.jpg' /></noscript> Основные конструктивные данные // FORUMHOUSE» src=»https://www.youtube.com/embed/T7t5BqyUvhk?wmode=transparent&rel=0&feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Бездымоходные газовые котлы. Что это вообще такое и главные плюсы
Для того чтобы оборудовать помещение водяными отопительными приборами сегодня не обязательно пользоваться стационарным дымоходом. Для этого можно применить бездымоходный газовый котел. Такое оборудование имеет независимую систему удаления дыма и небольшие габариты, что является довольно удобным фактором для многих потребителей. Сама система дымоудаления чем-то напоминает вытяжку и в этом их главная прелесть. Обсудим эту тему подробнее.Подобные котлы появились  совсем недавно и хотя они очень похожи на классические котлы, одни отличаются от других по работе своей системы, которая получила название коаксиальной с закрытой камерой.
Принцип работы котла без дымохода
Такой вид газовых котлов работает по принципу выведения дыма через дымовые продухи, находящиеся в стене (без каких-либо проемов и отверстий), а не через дымовой канал, выведенный на кровлю. Такой тип газообмена называют «труба в трубе». Во внешней трубе находится внутренняя, но меньшего диаметра. Через нее удаляются дымовые отходы, а также вода, углекислый газ или окись углерода, — продукты сгорания.
По внешней трубе с большим диаметром поступает воздух с улицы. Двигаясь по трубе, он согревается при помощи продуктов сгорания, наполняя камеру котла. Там воздух смешивается с горючим, имеющим агрегатное состояние газа. Из-за высокой температуры воздуха топливо прогорает полностью, создавая существенную экономию.
В систему установлены специальные вентиляторы, которые контролируют приток и тягу воздуха, в то время как в классических дымоходных котлах такие мероприятия выполняются самостоятельно.
Виды котлов без дымохода
Конвекционные котлы
Работа такого котла происходит таким образом:  используется горелка, обеспечивающая тепловую энергию для подогревания воды. Из-за того, что часть энергии уходит на улицу, в атмосферу через дымоход, такая система является нерациональной и ее нельзя назвать экономичной.
Так как котел выполнен из металла, то нужно побеспокоиться о его сохранности. Когда котел работает в пониженном режиме, то у продуктов сгорания, соответственно, также снижается температура. При падении температуры ниже 55 градусов происходит конденсация газов, а подобные процессы негативно сказываются на металлах, что может повлечь за собой ремонт аппарата и ухудшение его работоспособности.
Такие котлы необходимо устанавливать только профессионалам, так как дилетантская установка усугубляет недостатки данной системы.
Конденсационные котлы
Как и понятно, из названия, конденсационные бездымоходные газовые котлы работаю при помощи конденсации паров. Особенностью такого котла является ее экологичность, так как при использовании с низкотемпературной системой снижается потребление газа. Другие системы предусматривают выход продуктов сгорания из дымовых шахт, но в случае с конденсационным котлом используется отдельная трубка.
Такие котлы предусматривают образование водяных паров, нагревающихся в процессе работы. Подобные пары остаются на теплообменнике. Теплообменники лучше изготавливать из нержавеющей стали во избежание коррозии. При выделении и нагревании паров, происходит работа системы горячего водоснабжения и отопления, так как выделяется тепловая энергия.
Для того, чтобы система работала бесперебойно и правильно, нужно соблюдать температурный режим, то есть, температура на обратном трубопроводе должна быть ниже точки росы. При таких условиях режим конденсации будет соблюден в течение всего года.
Настенные котлы
Настенные бездымоходные газовые котлы могут считаться мини-котельными, ведь они отличаются несложными принципами работы и удобным расположением, экономящим место.
В такой системе очень важно опираться на показания датчиков и положение терморегулятора жидкости, регулирующих подачу тепла. После этого насос подает уже теплую воду в контур отопления.
Также настенные котлы могут иметь закрытые и открытые камеры сгорания. Открытые имеют дымовую трубу-вытяжку, а закрытые – специальные вентиляторы.
Во время приостановки работы системы, действуют защитные функции. При отсутствии электроэнергии работа системы останавливается и возобновляется при ее включении. Таким образом, при отсутствии газа перекрывается электромагнитный клапан. Подобная схема является гарантом безопасности.
Также, система умеет самостоятельно проводить анализ собственной работы и ее диагностику. Может быть выявлено большое количество неисправностей лишь благодаря такой функции.
Напольные котлы
Действие напольных котлов не слишком отличается от настенных. Такой тип бездымоходных газовых котлов используется при наличии отдельного помещения, в котором можно разместить котел (бойлерные, котельные), так как они имеют крупные габариты.
Такие котлы имеют высокую мощность, что отличает их от своих настенных собратьев, а также они гораздо надежнее любого типа, так как имеют энергонезависимую систему.
К сожалению, монтаж такого котла обойдется в круглую сумму за счет его габаритов, а также потребуется  разрешение газовой службы на его установку.
Одноконтурные котлы
Такие котлы нагревают воду только для горячего водоснабжения, без отопления. Каждый одноконтурный котел снабжен устройствами для бесперебойной работы бойлера, а если нет, их должен установить профессионал.
Важной составляющей является объем бойлера, он применяется разных объемов в зависимости от водопотребления. Некоторые бойлеры могут доходить до 300 литров, но и такой бойлер не потянет довольно объемную ванную для большого количества членов семьи.
Одноконтурный газовый котел придется монтировать в отдельном помещении, так как он имеет большие габариты и требует немалой площади. Удобнее использовать настенный одноконтурный бойлер, во избежание занимания большой территории.
Такая система обеспечивает однородно прогретую воду, которую можно использовать без ограничений
Двухконтурные котлы
Что касается бездымоходного двухконтурного котла, то он действует и на отопительную систему, и на систему ГВ. Процесс происходит таким образом, что темплообменник нагревает холодную воду, влияя на движение воды по системам, направляет ее в систему центрального отопления, а за ней в систему ГВ. Все зависит от смены положения клапана. Но стоит обратить внимание, что пока открыта система ГВ, отопление будет отключено.
Очень важно подойти к выбору мощности системы. Если потребитель хочет хорошего напора воды, то стоит выбрать мощность котла от 28 кВт. Минимальной мощностью считается 10 кВт (для душа) и 18кВт (для ванной).
Установка такого котла не будет сложной, так как в системе уже заложены все необходимые инструменты – запорная арматура, клапан и бак. Нужно лишь подвести газ, трубы с водой и трубу для отведения продуктов сгорания.
Двухконтурный газовый котел считается довольно экономичным, так как включается при возникновении необходимости в горячей воде, в отличии от одноконтурного газового котла
Котел с дымоходом или без. Какой лучше?
Бездымоходный котел является довольно удобным и экономичным вариантом, если выбор потребителя зависит от территории установки. Его производительность гораздо больше, чем у дымоходных котлов, а также удобная система камеры сгорания, что также говорит о пользе бездымоходного котла для потребителя.
Минусами такого котла может стать то, что его система зависима от потребления энергии, а также заставляет тратить много сил на ее обслуживание.
Бездымоходный котел будет наилучшим вариантом в типовых домаъ, когда стена позволяет установку коаксиальной трубы. Такая труба позволяет иметь независимую систему дымоудаления, а также не беспокоится о безопасности помещения и потребителя, находящегося в нем, в отличии от дымоходных газовых котлов.
Читайте так же:
Виды и особенности одноконтурных напольных котлов
Комфорт в помещении в зимнее время во многом определяется качеством работы системы отопления. Поэтому, например, настенные или напольные котлы нужно выбирать максимально ответственно. Они должны соответствовать текущим условиям эксплуатации, требованиям владельца и т. д. Только так можно добиться эффективной работы отопительного оборудования.
Классификация
По количеству контуров выделяют два вида котлов:
1. Одноконтурные. Обеспечивают отопление помещений.
Одноконтурный напольный газовый котел
2. Двухконтурные. Второй контур используется для подогрева воды.
Двухконтурный настенный газовый котел
Такие устройства с дымоходами могут быть напольными или настенными. И те, и другие могут работать на разном топливе: газ, электроэнергия и пр.
Эти приборы отличаются эксплуатационными качествами, производительностью, эффективностью и техническими параметрами. Многие потребители устанавливают в своих домах напольные газовые модели. Они более производительны, удобны в использовании, могут обеспечить отопление промышленных объектов. Отличие между настенными и напольными одноконтурными моделями состоит и в цене.
Одноконтурный или двухконтурный котел?
Газовые котлы
Напольные газовые отопительные приборы имеют хорошие технические характеристики, небольшое гидравлическое сопротивление.
Примечание: Одноконтурный котел способен отапливать до 400 м².
Изготавливается из чугуна с хорошими изоляционными качествами, огнестойкими горелками, оснащенными возможностью предварительного смешивания, закрытой камерой и оборудованным дымоходом для вывода продуктов сгорания.
Одноконтурные газовые котлы
Важная характеристика напольных моделей – возможность циркуляции теплоносителя без применения насосного оборудования. Благодаря этому увеличивается эффективность устройств. В конструкции предусмотрены защитные элементы, исключающие необходимость лимитирования температурных режимов. За счет применения современных автоматизированных систем управления обеспечивается высокая продуктивность сгорания и экономичность отопления, безопасный вывод продуктов сгорания через дымоход.
Газовый котел в напольном исполнении
Одноконтурные котлы на газу применяются только для отопления помещений, обеспечить горячей водой они не могут. Строятся такие приборы по двум вариантам:
Экономичный тип отопления. В дополнение к отопительному прибору устанавливается водонагреватель проточного действия. Обеспечивается минимальный расход газа при функционировании двух устройств.
Оптимальный тип отопления. В этом случае теплообменник устанавливается в бойлер косвенного нагрева. Обеспечивается увеличенный расход горячей воды. Важно согласовать мощности двух приборов. Если газовый котел будет обладать меньшей мощностью, чем этот показатель у бойлера, нормальный уровень потребления горячей воды будет обеспечить затруднительно. Тогда может использоваться электрический водонагреватель.
Двухконтурные газовые котлы включают в себя такие составляющие:
теплообменник;
горелка;
насос;
расширительный бак;
дымоход – так иногда называют вентиляционную систему.
Газовый котел и бак
Бак подсоединяется к системе отопления и водоснабжения. Работа отопительного устройства осуществляется с приоритетом снабжения горячей водой. Когда открывается кран, отключается отопительный теплообменник. Нагревается исключительно контур горячего водоснабжения, а подогрев воды осуществляется в проточном режиме.
Примечание: Если расход воды большой, рекомендуется использовать одноконтурный котел со встроенным бойлером, иначе будет обеспечена горячая вода, а дом будет отапливаться слабо.
Цены на приборы разные. Некоторые отечественные модели имеют повышенный вес и увеличенные габаритные размеры, неудобные дымоходы. Поэтому для них может потребоваться отдельный дымоход для вывода продуктов сгорания газа.
О подключении газового котла
Принцип действия
Принцип работы напольных устройств с закрытой и открытой камерой сгорания достаточно прост. Газ при горении отдает тепло теплообменнику, находящему внутри конструкции. Через него проходит жидкость, нагревается и подается в систему отопления. Для должного функционирования требуется качественный теплообменник:
1. Чугунные элементы долговечны, поскольку материал стойкий к прогоранию и не подвержен коррозии. В результате конструкция может функционировать более 50 лет. Но есть один минус – хрупкость, а значит, резкий температурный перепад или сильные механические воздействия могут нанести корпусу повреждение.
Строение газового котла
2. Стальной теплообменник характеризуется повышенной механической прочностью, чтобы позволяет ему эффективно противостоять появлению повреждений. Элемент имеет меньший вес, чем чугунный корпус. Однако есть и минус – подверженность коррозии, что вызывает довольно быстрое прогорание при отоплении. Эксплуатационный период составляет около 5–15 лет.
Внутреннее строение газового котла
3. Медные элементы сейчас используются довольно редко.
Особенности напольных котлов Термомакс
Требования к оборудованию
Для обеспечения наиболее эффективной работы настенные котлы должны соответствовать требованиям:
Максимальная мощность и выносливость. Производительность котла определяется мощностью. Чем она выше, тем комфортнее условия проживания. Лучше использовать одноконтурные настенные или напольные модели с закрытой или открытой камерой, ориентированные именно на отопление, а не нагрев воды.
Максимум тепла при небольших затратах. Благодаря наличию автоматизированной системы управления и автоматического поджога обеспечивается эффективное сгорание газа, что создает оптимальное соотношение ингредиентов смеси в камере сгорания.
Обогрев любого помещения. Настенные модели имеют ограниченное применение. Одноконтурные котлы напольного исполнения могут обеспечить отопление не только небольших площадей, но и огромных промышленных помещений.
Полное соответствие критериям безопасности. Иначе эксплуатация одноконтурных котлов может превращаться в опасное мероприятие.
Напольные газовые котлы в действии
Преимущества
Одноконтурный котел напольного исполнения с дымоходом имеет преимущества:
Высокая производительность. Одноконтурные напольные модели, как и настенные котлы, модели используют технологические приемы в камерах сгорания.
Эффективность теплопередачи. Одноконтурные котлы настенного или напольного исполнения осуществляют эффективную передачу тепла от закрытой или открытой камеры сгорания в систему отопления.
Автоматизированная система управления одноконтурных моделей обеспечивает экономный расход топлива.
Одноконтурные устройства позволяют организовывать отопление больших по площади помещений. Может потребоваться установка дополнительных дымоходов.
Большие функциональные возможности: несколько температурных режимов (можно оборудовать теплый пол), предусмотрен режим ожидания и автовключения при восстановлении подачи газа, применение современных средств мониторинга.
Для контроля температурного режима в одноконтурных котлах могут использоваться датчики, коаксиальные кабели для электронного управления.
Беспроблемная и длительная работа, простота обслуживания при закрытой или открытой камере сгорания.
Одноконтурный котел обеспечивает низкий уровень шума.
Минимальный выбор продуктов горения через дымоход.
Доступность. Цены на одноконтурные модели позволяют обзавестись подобными устройствами. Причем это могут быть настенные или напольные модели с закрытой или открытой камерой и дымоходом.
Одноконтурный котел оснащается чугунным теплообменником, благодаря чему обеспечивается хорошая теплоизоляция. А горелки дают возможность функционировать прибору на сжиженном или природном газе.
Напольный газовый котел в интерьере
И двухконтурный, и одноконтурный котел требует установки в отдельном помещении, проведения дымохода. Монтаж настенных вариантов выполняется проще, чем напольных. Также одноконтурный котел характеризуется энергозависимостью. Все это делает устройство востребованным на рынке.
Китайские газовые котлы, Настенный котел для жилых домов
Газовые котлы
Внедрение настенного котла для дома
1. Китайские газовые котлы используют природный газ или сжиженный нефтяной газ (LPG) в качестве источника топлива. Используется для отопления дома, а также для горячего водоснабжения.
2. Принцип работы: хорошо подсоедините выход обратной воды отопления, выход горячей воды отопления, вход холодной воды, выход чистой горячей воды и вход газа, затем подключите источник питания и включите клапан подачи газа.Включите кран подачи воды, чтобы труба обогрева была заполнена водой, и выключите ее, когда давление достигнет 0,2 МПа. Нажмите кнопку «ВКЛ» на панели управления. Система управления проверит, находится ли давление в системе отопления в диапазоне от 0,1 МПа до 0,3 МПа. Если все работает нормально, настенный котел жилого дома находится в режиме ожидания.
Типы:
1. Конденсационный котел с предварительным смешиванием
2. Конденсационный котел
Преимущества бытового настенного котла
1. Мы предлагаем широкий ассортимент китайских газовых котлов, модель и мощность которых соответствуют всем вашим потребностям в отоплении и горячей воде.
2. Он отличается надежным и эффективным расходом горячей воды для повышения комфорта домовладельца.
3. Он отличается высоким тепловым КПД и низким потреблением энергии.
4. Низкий уровень шума и длительный срок службы.
5. Наши настенные котлы для жилых домов отличаются высокой степенью безопасности, так как оснащены передовой системой управления.
6. Он использует передовые европейские технологии для разработки различных китайских газовых котлов для разных клиентов. Он имеет выходную мощность 18, 24 и 30 кВт. Подходит для домов площадью от 50 до 400㎡.
7. У нас сильная годовая производственная мощность. Ежегодно мы можем производить 200 000 комплектов настенных котлов для дома.
Газовые котлы Star Technology
Технология конденсации Vanward «Dual Energy Cohesion» Хорошо известно, что в процессе горения газа могут образовываться выхлопные газы с высокой температурой и большим количеством пара. После пяти лет исследований Ванвард обнаруживает, что, как только температура выхлопных газов будет понижена до уровня ниже точки росы (точка перехода воды, при которой пар превращается в воду), пары, содержащиеся в выхлопных газах, будут конденсироваться в воду. и выделяют большое количество скрытого тепла.Воспользуйтесь преимуществом скрытого тепла конденсационного теплообменника в холодную воду, и, наконец, эта предварительно нагретая вода переходит в теплообменник с технологией принудительного теплообмена во второй раз. И такая процедура распространяется вперед.
Продвинутый
1. Наши китайские газовые котлы используют передовые технологии и внешний вид в соответствии с европейскими продуктами. Он работает в обычном режиме или в режиме нагрева при низкой температуре, точно устанавливая температуру.
2. Жилой настенный котел с цифровым ЖК-дисплеем на модной передней панели. Цифровой дисплей показывает температуру системы отопления и бытовой воды
температура. Автоматическая самодиагностика на наличие неисправности и отображение кода ошибки для удобства определения неисправности
Сейф
1. Используйте самый безопасный сбалансированный метод принудительной подачи и вытяжки воздуха и обеспечьте полную изоляцию воздуха для горения и выхлопных газов из жилого помещения. Сжигание под отрицательным давлением предотвращает загрязнение воздуха в помещении выхлопными газами при любых обстоятельствах
2.Жилой настенный котел имеет двадцать достаточных защитных устройств.
Комфортно
1. Встроенная интеллектуальная технология постоянной температуры для поддержания постоянной температуры потока
2. Запуск при сверхнизком давлении воды
3. Контроль двойных датчиков температуры
4. Китайские газовые котлы — это центральное водоснабжение с высоким расходом горячей воды, которое может обеспечивать горячей водой несколько потребителей одновременно.
5. Бытовой настенный котел имеет автоматическое управление для свободного регулирования температуры нагрева, которая соответствует различным режимам отопления для удовлетворения конкретных требований.
Экологичный
1. Уникальная технология сгорания с перевернутым пламенем с низким содержанием CO и отсутствием выбросов
2. Усовершенствованная конструкция сгорания и теплообмена с низким уровнем шума при работе.
Сохранение энергии
1. Настенный котел для жилых домов использует передовые европейские технологии управления сжиганием и тепловой энергией. Тепловой КПД обычной модели обычно превышает 90%, но серия конденсационных продуктов может достигать 107%
2. С помощью регулятора температуры пользователи могут свободно устанавливать различные градусы в доме в разное время для любых конкретных требований для достижения энергосбережения и индивидуальных потребностей
Надежный
1.Мы с CE и международной сертификацией системы качества ISO9001
2. Все важные компоненты от ведущих профессиональных производителей со всего мира. Наш центр испытаний технологий проводит строгие испытания деталей на надежность и сопротивление, и они имеют высокое качество.
3. Китайские газовые котлы производятся в соответствии с европейскими стандартами и проходят проверку качества национального испытательного центра газовой техники
. Принцип работы установки

A: Выход отопительной воды R: Вход отопительной воды G: вход газа C: Душевая вода F: вход холодной воды Основные компоненты датский GRUNDFOS итальянский EBM шведский SWEP итальянский IMIT давление воды Водяной насос, двигатель вентилятора, теплообменник, датчик и термостат Итальянский SIT, газовый, итальянский, ZILMET, итальянский, CALEFFI Пропорциональный клапан предохранительный клапан расширительного бака Установка для китайских газовых котлов
Ноты:
1.Выберите подходящий настенный котел для дома в соответствии с потребностями вашего дома, включая размеры дома, помещения для отопления и необходимость в горячей воде.
2. Обратите внимание на энергосберегающие характеристики китайских газовых котлов, потому что котлы с хорошими энергосберегающими характеристиками не только снизят стоимость, но и улучшат качество вашей жизни.
3. Выбор подходящего аксессуара для системы отопления очень важен, особенно регулятора температуры. С помощью регулятора температуры вы можете установить региональную температуру и таймер, как вам нравится
Уход и обслуживание:
1.Убедитесь, что ваши котлы регулярно проверяются один раз в год сертифицированным специалистом, что поможет вам избежать серьезных неудобств в долгосрочной перспективе.
2. Включите отопление не реже одного раза в месяц, чтобы обеспечить бесперебойную работу китайских газовых котлов, а также удалить грязь и песок, которые могут скапливаться на частях котла из-за неиспользования.
3. Установите детектор угарного газа. В качестве меры предосторожности убедитесь, что он установлен рядом с вашими китайскими газовыми котлами.
GREENSTAR CDi НАСТЕННЫЙ КОТЛ RSF ГАЗОВЫЙ КОНДЕНСАТОРНО-КОМБИНИРОВАННЫЙ КОТЛ
1 GREENSTAR CDi НАСТЕННЫЙ КОТЛ RSF ГАЗОВЫЙ КОНДЕНСАТОРНЫЙ КОМБИНИРОВАННЫЙ КОТЛ ДЛЯ ЗАПЛАТНЫХ СИСТЕМ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ И ГОРЯЧЕЙ ВОДЫ ИЗ ГОРЯЧЕЙ ВОДЫ ИЛИ ПРИБОР ПРЕДНАЗНАЧЕН ДЛЯ ИСПОЛЬЗОВАНИЯ ПРИРОДНОГО ГАЗА ИЛИ Л.П.Г. (Cat II 2h4P ТИП C13 и C33) 25CDi GC-номер CDi GC-номер CDi GC-номер CDi GC-номер ИНСТРУКЦИИ ПОЛЬЗОВАТЕЛЯ И РУКОВОДСТВО ПО УХОДУ ДЛЯ КЛИЕНТОВ
2 КОНТАКТНАЯ ИНФОРМАЦИЯ WORCESTER BOSCH: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: ОБСЛУЖИВАНИЕ: ЗАПЧАСТИ: ЛИТЕРАТУРА: ОБУЧЕНИЕ: ПРОДАЖИ: ВЕБ-САЙТ: ВОДООЧИСТКА: FERNOX SENTINEL FLUE ЗАЩИТА ДЫМОХОДОВ: КОМПОНЕНТЫ ДЫМОХОДА TOWER КОМПОНЕНТЫ Vale Rise, Tonbridge TN9 1TB ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ ПО ЭКСПЛУАТАЦИИ CARE ПЕРЕД ЭКСПЛУАТАЦИЕЙ С ПРИБОРОМ ДАННЫЕ ИНСТРУКЦИИ ПРИМЕНЯЮТСЯ ТОЛЬКО ДЛЯ МОДЕЛЕЙ ПРИБОРА WORCESTER BOSCH, УКАЗАННЫХ НА ПЕРЕДНЕЙ КРЫШКЕ ДАННОГО РУКОВОДСТВА, И НЕ ДОЛЖНЫ ИСПОЛЬЗОВАТЬСЯ С ЛЮБОЙ ДРУГОЙ ПРОИЗВОДИТЕЛЬНОСТЬЮ ИЛИ МОДЕЛИ ПРИБОРА.ИНСТРУКЦИИ ПРИМЕНЯЮТСЯ ТОЛЬКО В ВЕЛИКОБРИТАНИИ И СЛЕДУЕТ СОБЛЮДАТЬ, ЗА ИСКЛЮЧЕНИЕМ ЛЮБЫХ ЗАКОНОДАТЕЛЬНЫХ ОБЯЗАТЕЛЬСТВ. ЕСЛИ У ВАС ЕСТЬ КАКИЕ-ЛИБО СОМНЕНИЯ, ОБРАТИТЕСЬ В ТЕХНИЧЕСКУЮ ПОМОЩЬ WORCESTER BOSCH. В WORCESTER BOSCH ДОСТУПНЫ ДИСТАНЦИОННЫЕ КУРСЫ ОБУЧЕНИЯ И ОБУЧЕНИЯ. ДАННЫЙ ПРИБОР ДОЛЖЕН БЫТЬ УСТАНОВЛЕН КОМПЕТЕНТНЫМ ЛИЦОМ. НЕПРАВИЛЬНАЯ УСТАНОВКА МОЖЕТ ПРИВЕСТИ К РАССМОТРЕНИЮ. ПОЖАЛУЙСТА, ОСТАВЬТЕ ДАННОЕ РУКОВОДСТВО, ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЗАПОЛНЕННУЮ КНИГУ ЭТАЛОННОГО ЖУРНАЛА У ПОЛЬЗОВАТЕЛЯ ИЛИ НА ГАЗОМЕТРЕ ПОСЛЕ УСТАНОВКИ.СОКРАЩЕНИЯ, ИСПОЛЬЗУЕМЫЕ В ДАННОЙ КНИГЕ: NG — Природный газ LPG — Сжиженный нефтяной газ CH — Центральное отопление SEDBUK — Сезонная эффективность бытовых котлов в Великобритании 2 ИНСТРУКЦИИ ПОЛЬЗОВАТЕЛЯ И РУКОВОДСТВО ПО УХОДУ ЗА КЛИЕНТОМ
3 СОДЕРЖАНИЕ ВВЕДЕНИЕ EXCELLENCE ВХОДИТ В СТАНДАРТ 4 МЕРЫ ПРЕДОСТОРОЖНОСТИ 5-7 ОБЩИЕ ЗАМЕЧАНИЯ 8-11 ИСПОЛЬЗОВАНИЕ УПРАВЛЕНИЯ ПРИБОРОМ 12 РАБОТА С ПРИБОРОМ Включение и выключение прибора 13 Установка температуры центрального отопления 13 Регулирование центрального отопления 13 Защита от замерзания 14 Контроль горячего бытового потребления вода Состояние неисправности 15 СОВЕТЫ ПО ЭНЕРГОСБЕРЕЖЕНИЮ ПРИ ОБСЛУЖИВАНИИ ЭНЕРГОСБЕРЕЖЕНИЯ ОБСЛУЖИВАНИЕ ПРИБОРА 18 ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ 19 НЕИСПРАВНОСТЬ ИЛИ НЕИСПРАВНОСТЬ ВВЕДЕНИЕ ПРИ ИСПОЛЬЗОВАНИИ ПРИБОРА ЭКОНОМИЯ ЭНЕРГОСБЕРЕЖЕНИЯ ГАРАНТИЯ ОБСЛУЖИВАНИЕ ГАРАНТИЯ ГАРАНТИЯ 23 ГАРАНТИЯ 22 ГАРАНТИЯ
4 ВВЕДЕНИЕ СОВЕРШЕНСТВО ВХОДИТ В СТАНДАРТ Благодарим вас за покупку комбинированного газового конденсационного котла Greenstar 25CDi / 30CDi / 35CDi / 40CDi производства Worcester Bosch.Компания гордится тем, что производит котлы в соответствии со строжайшими стандартами контроля качества на всех этапах производства. Worcester Bosch является лидером в области инновационного дизайна и производительности бытовой техники более 40 лет. Это наследие означает, что вся продукция отличается исключительным качеством и проверенной надежностью. В частности, серия Greenstar чрезвычайно энергоэффективна, преобразуя до 97% потребляемого газа в тепло, предлагая вам экономичные эксплуатационные расходы и соотношение цены и качества. Он входит в SEDBUK Band A и, следовательно, является одним из лучших доступных устройств с рейтингом энергопотребления.Существует также гарантия нашей бессмысленной 2-летней гарантии на детали и работу, подкрепленной Worcester Total Cover, дополнительной схемой полного обслуживания, чтобы поддерживать ваш котел в рабочем состоянии в оптимальном состоянии и с максимальной эффективностью. Чтобы узнать больше о Worcester Bosch, зайдите на сайт 4 EXCELLENCE COMES AS STANDARD
5 ПРИ ЗАПАХЕ ГАЗА: НЕ ДЫМАЙТЕ И НЕ УДАРАЙТЕ СОЧЕТАНИЯ НЕ ВКЛЮЧАЙТЕ ИЛИ ВЫКЛЮЧАЙТЕ ЭЛЕКТРИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ, ВЫКЛЮЧАЙТЕ ОБОГЛАВЛЕННОЕ ПЛАМЯ, ОТКРЫВАЙТЕ ДВЕРИ И ОКНА, НЕ УПРАЖДАЙТЕ ЛЮДЕЙ ОТ ПОРАЖЕННОЙ ПЛОЩАДКИ, ВЫКЛЮЧАЙТЕ КОНТРОЛЬНЫЙ КЛАПАН НА МЕТЧИКЕ МЕРЫ БЕЗОПАСНОСТИ КОМПАНИИ ГАЗОВОЙ КОМПАНИИ ЭТАЛОННЫЙ СТАНДАРТ Бенчмарк — это свод правил для правильной установки, ввода в эксплуатацию и обслуживания бытовых водонагревательных приборов.Производитель предоставляет установщику контрольный список для заполнения ВСЕХ деталей вместе со своим регистрационным номером CORGI и подписью, подтверждающей, что котел был установлен и введен в эксплуатацию в соответствии с инструкциями производителя. ВАЖНО: Заполненный контрольный список контрольных показателей потребуется в случае проведения любых гарантийных работ и может потребоваться местным инспектором по контролю за зданиями. ВВЕДЕНИЕ ЗДОРОВЬЕ И БЕЗОПАСНОСТЬ Прибор не содержит асбеста и веществ, используемых в процессе строительства, которые противоречат Правилам COSHH (Контроль за веществами, опасными для здоровья, 1988).МЕРЫ ПРЕДОСТОРОЖНОСТИ 5
6 ВВЕДЕНИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ГОРЮЧИЕ И КОРРОЗИОННЫЕ МАТЕРИАЛЫ Не храните и не используйте какие-либо горючие материалы (бумагу, растворители, краски и т. Д.) Внутри или поблизости от устройства. Химически агрессивные вещества, такие как галогенированные углеводороды, содержащие хлор или соединения фтора, могут вызвать коррозию прибора и аннулировать любую гарантию.УСТАНОВКА И МОДИФИКАЦИИ Установка устройства, любые проверки на нем и снятие внешнего кожуха могут выполняться только компетентным инженером в соответствии с Правилами газовой безопасности (установка и использование). Системы дымоудаления нельзя модифицировать иначе, как описано в Инструкциях по установке, и любое неправильное использование или несанкционированные модификации прибора, дымохода или связанных компонентов и систем могут привести к аннулированию гарантии. Производитель не несет ответственности за такие действия.Это не влияет на ваши законные права. 6 МЕРЫ ПРЕДОСТОРОЖНОСТИ
7 МЕРЫ ПРЕДОСТОРОЖНОСТИ ОБСЛУЖИВАНИЕ Пользователю рекомендуется регулярно обслуживать систему у компетентного квалифицированного инженера (например, персонала British Gas или CORGI) с использованием оригинальных запасных частей, чтобы поддерживать экономию, безопасность и надежность устройства, а также Запись об обслуживании, заполненная в Контрольном списке контрольных показателей.После установки прибор следует обслуживать ежегодно, если конкретные условия установки и использования не требуют более частого обслуживания. ВАЖНО — убедитесь, что сервисный инженер заполняет запись об обслуживании в Контрольном списке эталонных показателей после каждого обслуживания. ВВЕДЕНИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ 7
8 ВВЕДЕНИЕ ОБЩИЕ ПРИМЕЧАНИЯ Чтобы максимально использовать возможности вашего прибора, внимательно прочтите эти инструкции.СИСТЕМЫ ОТОПЛЕНИЯ ЗАПЕЧАТЫВАНИЯ Этот прибор подсоединен к системе обогрева с уплотнением, которая находится под давлением. Специалист по установке сообщит вам минимальное и максимальное давление, которое должно быть указано на манометре. Регулярно проверяйте, поддерживается ли давление, и свяжитесь со своим установщиком или инженером по техническому обслуживанию, если на манометре отображается постоянное значительное падение давления. Если система теряет давление, необходимо повторно создать давление и выяснить причину падения. СИСТЕМЫ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ В течение первых нескольких часов работы системы центрального отопления убедитесь, что все радиаторы нагреваются равномерно.Если верхняя часть радиатора имеет более низкую температуру, чем нижняя, то из нее следует удалить воздух, выпустив воздух через вентиляционный винт в верхней части радиатора. Попросите установщика показать вам, как это делается. Этот котел имеет герметичную систему; повторное удаление воздуха уменьшит количество воды в системе, и это должно быть 8 ОБЩИЕ ПРИМЕЧАНИЯ
9 ОБЩИЕ УКАЗАНИЯ пополнены для безопасной и удовлетворительной работы прибора.Если в системе обнаружены утечки воды или требуется чрезмерная вентиляция, необходимо связаться с инженером по обслуживанию, чтобы проверить установку и устранить любую неисправность. В системе можно использовать только добавки, совместимые с алюминием. Использование несовместимых добавок аннулирует гарантию. ВВЕДЕНИЕ СЛИВ КОНДЕНСАТА мм + 30 мм над коленом мм. Это конденсационный прибор, и терминал время от времени выделяет струйку водяного пара. Это вполне нормально. Устройство также вырабатывает конденсат, который регулярно отводится сифоном внутри котла через дренажную трубу.Эту трубу нельзя блокировать или изменять каким-либо образом. 5 мм ЗАЗОР — ВЕНТИЛЯЦИОННОЕ ОТДЕЛЕНИЕ * 600 мм 600 мм (** 20 мм) 5 мм Установщик должен предусмотреть достаточно места вокруг устройства для обеспечения безопасности и доступа для обслуживания. Не ограничивайте это пространство добавлением шкафов, полок и т. Д. Рядом с прибором. 200 мм * 600 мм необходимое пространство для обслуживания до неподвижной поверхности (** 20 мм от съемной двери или панели) ОБЩИЕ ПРИМЕЧАНИЯ 9
10 ВВЕДЕНИЕ A + 30 мм над коленом ОБЩИЕ УКАЗАНИЯ ЗАЗОРЫ КОТЛА — НЕВЕНТИЛЯЦИОННОЕ ОТДЕЛЕНИЕ 200 мм * На схемах (A и B) напротив показаны два варианта минимального пространства, необходимого для установки и обслуживания котла в непроветриваемом отсеке.100 мм ** 600 мм *** 200 мм * * Это пространство может быть уменьшено до 50 мм только для одной стороны, если оба боковых зазора составляют в сумме оба указанных боковых размера или больше. 200 мм ** Место, необходимое для непроветриваемых помещений со съемной дверью или панелью. *** Для обслуживания необходим зазор 600 мм до неподвижной поверхности. КОМНАТНЫЙ ТЕРМОСТАТ B + 250 мм над коленом Для управления центральным отоплением необходимо установить регулятор температуры в помещении и программатор. См. Инструкции, прилагаемые к термостату, для получения информации о размещении и настройке.100 мм * КЛАПАНЫ ТЕРМОСТАТИЧЕСКОГО РАДИАТОРА 100 мм ** до съемной двери 600 мм *** передний зазор для обслуживания 300 мм 100 мм * Рекомендуется, чтобы этот тип клапана был установлен на всех радиаторах, кроме одного (или, по крайней мере, в спальнях). Оставшийся радиатор, который должен быть там, где расположен комнатный термостат, должен быть неконтролируемым и должен быть оставлен открытым. Термостатические радиаторные клапаны должны соответствовать требованиям BS2767: ОБЩИЕ ПРИМЕЧАНИЯ
.
11 ОБЩИЕ ЗАМЕЧАНИЯ ВЕНТИЛЯЦИЯ Это устройство закрыто в помещении и не требует подачи воздуха для сгорания изнутри помещения.Если после установки прибор устанавливается в шкаф или вокруг прибора создается отсек, то отсек должен быть отделен от пространства котла перфорированной негорючей перегородкой, как описано в BS, несмотря на требования BS 6798 и BS 5440, указанные в этом Нет необходимости предусматривать вентиляционные отверстия в отсеке из-за низких потерь тепла из корпуса прибора, если указанные зазоры сохраняются. Не включайте прибор, если вывод дымохода, установленный на внешней стене или крыше, заблокирован или поврежден.ВВЕДЕНИЕ ПРОТИВОЗАДЕРЖКА НАСОСА Если в течение 24 часов не было потребности в отоплении, котел запустит насос системы на несколько секунд, чтобы снизить вероятность заклинивания насоса во время длительных периодов простоя, что обычно случается чаще в летние месяцы. ОБЩИЕ ПРИМЕЧАНИЯ 11
12 ОРГАНЫ УПРАВЛЕНИЯ JI ИСПОЛЬЗОВАНИЕ ПРИБОРА AKDFLEHMC 5 мин. GBOA — ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ ДЛЯ ВКЛ / ВЫКЛ B — ИНДИКАТОР ВКЛЮЧЕНИЯ / ВЫКЛЮЧЕНИЯ СЕТИ + ИНДИКАТОР НЕИСПРАВНОСТИ C — ТЕМПЕРАТУРА ЦЕНТРАЛЬНОГО НАГРЕВА — КОНТРОЛЬ D — ИНДИКАТОР ГОРЕЛКИ ВКЛЮЧЕН — ЗЕЛЕНЫЙ КНОПКА F — КНОПКА ОБСЛУЖИВАНИЯ G — КОНТРОЛЬ ТЕМПЕРАТУРЫ ГОРЯЧЕЙ ВОДЫ H — КНОПКА ЭКО (ВКЛ / ВЫКЛ ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ БЫТОВОЙ ГОРЯЧЕЙ ВОДЫ) I — ДАТЧИК ДАВЛЕНИЯ СИСТЕМЫ J — ПОЛОЖЕНИЕ ДЛЯ ДОПОЛНИТЕЛЬНОГО ПРОГРАММАТОРА K — ДИСПЛЕЙ L — ЦЕНТРАЛЬНЫЙ НАГРЕВ — КНОПКА ПРАЗДНИКА 12 УПРАВЛЕНИЯ
13 РАБОТА С ПРИБОРОМ ВКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ ПРИБОРА Включение B Включите прибор, нажав главный выключатель.Световой индикатор горит синим. Котел работает 15 минут на минимальной тепловой мощности для заполнения конденсатосборника, на дисплее (K) попеременно отображается -II- и температура подачи центрального отопления. Это происходит каждый раз при отключении сетевого питания. Выключение B Выключите прибор, нажав главный выключатель. Синий индикатор погаснет. ИСПОЛЬЗОВАНИЕ ПРИБОРА УСТАНОВКА ТЕМПЕРАТУРЫ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ B Установите регулятор температуры центрального отопления на желаемый уровень между 40 C и 90 C.B Когда горелка горит, горит зеленый индикатор под переключателем включения / выключения. УПРАВЛЕНИЕ ЦЕНТРАЛЬНЫМ ОТОПЛЕНИЕМ B Установите таймер на правильное время. B Установите комнатный термостат на желаемую комнатную температуру. B Установите термостатические вентили радиатора на желаемые настройки. РАБОТА С ПРИБОРОМ 13
14 ЭКСПЛУАТАЦИЯ АППАРАТА ЗАЩИТА ОТ МОРОЗА B Оставьте главный выключатель включенным.ИСПОЛЬЗОВАНИЕ ПРИБОРА B Установите регулятор температуры центрального отопления в положение. Если температура внутри котла упадет до 5 C, он загорится, чтобы избежать замерзания. B Добавьте подходящий незамерзающий раствор в воду в системе центрального отопления. B Если удаленный трубопровод может подвергнуться воздействию замерзания, убедитесь, что установщик установил термостат защиты от замерзания в зоне для защиты трубопроводов. УПРАВЛЕНИЕ ТЕМПЕРАТУРОЙ ГОРЯЧЕЙ ВОДЫ B Температура горячей воды может быть установлена в диапазоне прибл.40 C и 60 C с использованием контроля температуры. ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ БЫТОВОЙ ГОРЯЧЕЙ ВОДЫ Предварительный нагрев сокращает время, необходимое для производства горячей воды в кране, и управляется кнопкой ECO. B Нажмите кнопку ECO, чтобы выбрать: Когда кнопка ECO не горит, котел будет в режиме предварительного нагрева 14 РАБОТА С ПРИБОРОМ
15 ЭКСПЛУАТАЦИЯ ПРИБОРА (что сократит время, необходимое для приготовления горячей воды из крана).ИЛИ Когда горит кнопка ECO, котел будет в режиме ECO без предварительного нагрева. ИСПОЛЬЗОВАНИЕ ПРИБОРА Ситуация неисправности В маловероятном случае неисправности, возникающей во время работы прибора: кнопка сброса будет мигать один раз в секунду, а индикатор сети (синий свет) также будет мигать. На дисплее отображается код неисправности. B Для сброса котла нажмите кнопку сброса. Кнопка сброса больше не будет подсвечиваться, а индикатор сети перестанет мигать. Котел будет нормально работать в зависимости от настроек программатора и комнатного термостата.Если неисправность сохраняется и не может быть устранена нажатием кнопки сброса, или если неисправность сохраняется, обратитесь в Worcester Bosch за помощью, предоставив описание неисправности и, если возможно, код неисправности на дисплее. РАБОТА С ПРИБОРОМ 15
16 СОВЕТЫ ПО ЭНЕРГОСБЕРЕЖЕНИЮ ЭКОНОМИЯ ЭНЕРГИИ Экономное отопление Конструкция котла обеспечивает высокий уровень комфорта при минимальном потреблении газа и отрицательном воздействии на окружающую среду.Подача газа в горелку регулируется в зависимости от потребности в тепле. Котел продолжает работать с малым пламенем, если потребность в тепле снижается. Технический термин для этого процесса — модулирующее управление. Плавное регулирование снижает колебания температуры и обеспечивает равномерное распределение тепла по всему дому. Это означает, что котел может оставаться включенным в течение относительно длительного периода времени, но будет потреблять меньше газа, чем прибор, который постоянно включается и выключается. Системы центрального отопления с комнатными термостатами / термостатическими радиаторными клапанами Регулятор центрального отопления на котле должен быть установлен на максимальную номинальную температуру системы центрального отопления.Температуру в каждой комнате можно настроить индивидуально (кроме основной комнаты с комнатным термостатом) с помощью термостатических вентилей радиатора. Изоляция крыши Около 30% теплопотерь от собственности происходит через крышу. Замените старую изоляцию на новую, желательно толщиной около 200 мм или более. Оконные рамы Одинарные стеклопакеты, особенно со стальными рамами, могут терять много тепла. Следует рассмотреть возможность замены стеклопакетов на ПВХ или деревянные стеклопакеты.Шторы Шторы с подкладкой или более тяжелые шторы в полный рост могут обеспечить отличную изоляцию. Однако всегда следите за тем, чтобы шторы не закрывали радиаторы отопления. 16 СОВЕТОВ ПО ЭНЕРГОСБЕРЕЖЕНИЮ
17 СОВЕТЫ ПО ЭНЕРГОСБЕРЕЖЕНИЮ Сквозняки Постарайтесь уменьшить сквозняки вокруг дверей, окон, почтовых ящиков, замочных скважин и т. Д. С помощью подходящего исключающего устройства. Предупреждение — Не закрывайте и не закрывайте вентиляционные отверстия, установленные для обеспечения безопасной работы котла центрального отопления.Комнатные термостаты. Уменьшение уставки комнатного термостата на 1 C может снизить расход топлива до 10%. Новые системы управления При необходимости модернизируйте свою систему управления отоплением с помощью новейшего доступного оборудования. Минимальный уровень управления — это программатор, комнатный термостат и термостатические вентили радиатора. Радиаторы. Чаще всего радиаторы устанавливают под окном, поэтому теплый воздух из радиатора нагревает более холодный воздух, поступающий из окна. Рабочие характеристики радиатора ухудшатся, если шторы будут закрывать радиатор или над ним будут установлены полки.Также следует избегать размещения мебели и столов перед радиатором. Рекомендуется вручную регулировать все термостатические клапаны радиатора каждые 2-3 месяца, чтобы предотвратить их заедание. Также важно, чтобы пластмассовые крышки всех клапанов всегда были на месте и не имели трещин или повреждений, чтобы предотвратить несчастные случаи. При чистке ковров пылесосом следует соблюдать осторожность, чтобы не повредить клапаны и трубопроводы. Система отопления и мощность радиаторов были тщательно выбраны вашим установщиком.Температура, достигаемая в любом помещении, зависит от одновременной работы всех радиаторов. Если вы решите выключить радиаторы в неиспользуемых комнатах, запасных спальнях и т. Д., Вы можете почувствовать немного более низкую температуру в комнатах, прилегающих к неотапливаемым комнатам. СОВЕТЫ ПО ЭКОНОМИИ ЭНЕРГИИ 17
18 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИБОРА Ваш новый газовый прибор Greenstar 25CDi / 30CDi / 35CDi / 40CDi представляет собой долгосрочное вложение в надежный и высококачественный продукт.Чтобы обеспечить максимальный срок службы и гарантировать, что он продолжает работать с максимальной эффективностью и производительностью, важно, чтобы ваш котел регулярно проходил техническое обслуживание и проверки у компетентного лица после истечения первоначального двухлетнего гарантийного периода. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Если вы хотите узнать больше о сервисном контракте Worcester Bosch, пожалуйста, отметьте соответствующее поле в вашей гарантийной регистрационной карточке. Если ваш Greenstar 25CDi / 30CDi / 35CDi / 40CDi не работает должным образом или требует обслуживания, обратитесь в сервисный отдел Worcester Bosch (подробности см. На внутренней стороне передней обложки).Подробную информацию о котле, включая номер газового совета, можно найти под крышкой панели управления на котле. 18 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИБОРА
19 ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ В этой таблице содержится информация об основных проблемах операционной системы. В маловероятном случае неисправности котла внимательно прочтите следующую страницу, прежде чем связываться с Worcester Bosch. Проблема Причина Способ устранения Не достигается заданная температура в помещении Слишком низкая установка термостатического клапана (ов) радиатора Регулировка температуры для потока ЦО в котле слишком низкая Заданная температура воздуха в системе отопления Заданная температура в помещении Слишком высокая температура радиаторов превышена на большую величину Отопление остается включенным слишком долго Часы установлены неправильно Увеличьте настройку (-и) термостатического клапана радиатора Увеличьте настройку регулирования температуры подачи ЦО Удалить воздух из радиаторов и заправить систему отопления Уменьшить термостатические клапаны радиатора / комнатный термостат Уменьшить температуру центрального отопления на котле Проверить настройку Нет индикатора включения / выключения Мгновенный сбой питания Выключить прибор на главном выключателе, подождите несколько секунд, затем включите снова. Температура горячей воды слишком низкая. Установлена слишком низкая температура. Настройка программатора. Слишком высокий расход воды в кране. ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ 19
20 НЕИСПРАВНОСТЬ ИЛИ ОТКАЗ Это устройство обслуживается в Великобритании компанией Worcester, Bosch Group.Специалисты, прошедшие обучение на заводе-изготовителе, могут оказать помощь в случае поломки данного устройства. Плата за детали и / или труд не взимается, если: B Выявлена неисправность прибора, и прибор был установлен в течение последних 24 месяцев. Разумные доказательства этого должны быть предоставлены по запросу. то есть Контрольный список для контрольных показателей. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Плата за вызов будет производиться, если: B Устройство было установлено более 24 месяцев. ИЛИ B Не могут быть предоставлены доказательства того, что сервисный осмотр за первый год был проведен (т. Е.запись в контрольном списке тестов). ИЛИ B Наш инженер по техническому обслуживанию не обнаружит неисправностей в приборе (см. Примечание). ИЛИ B Причина поломки — неправильное использование или с другими частями вашей водопроводной / отопительной системы, или с оборудованием, не поставленным Worcester Bosch. 20 НЕИСПРАВНОСТЬ ИЛИ ПОЛОМ
21 НЕИСПРАВНОСТЬ ИЛИ ОТКАЗ Примечание. НЕ ОБНАРУЖИВАЕТСЯ НЕИСПРАВНОСТЬ ПРИБОРА БОЛЕЕ 30% ВСЕХ ВЫЗОВОВ ОБСЛУЖИВАНИЯ.Внимательно прочтите это руководство, чтобы лучше понять принцип работы вашего прибора. В случае подозрения на неисправность см. Раздел «Поиск неисправностей» данного руководства. В случае сомнений обращайтесь в нашу службу технической поддержки. В случае неисправности или поломки устройства обращайтесь в наш сервисный отдел. Ваш сервисный администратор организует вызов инженера с минимальными задержками; при нормальных обстоятельствах это будет от 1 до 3 рабочих дней (исключая выходные) для приоритетных аварийных ситуаций (отсутствие горячей воды и / или отопления).ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Счета за обслуживание и ремонт этого устройства, выполненные третьими лицами, не принимаются. НЕИСПРАВНОСТЬ ИЛИ ПОЛОМ 21
22 ГАРАНТИЯ На этот прибор дается гарантия от дефектных материалов или изготовления сроком на 2 года с даты установки в соответствии со следующими условиями. B Ваша регистрационная карта гарантии должна быть возвращена в течение 30 дней, чтобы на второй год вашей гарантии стала действительной.B В течение периода действия этой гарантии любые компоненты устройства, которые были признаны неисправными или дефектными при производстве, будут бесплатно заменены или отремонтированы BBT Thermotechnology UK Ltd. ВАША ГАРАНТИЯ B Домовладельца могут попросить подтвердить дату установки , что прибор был правильно введен в эксплуатацию и, при необходимости, обслуживание в течение первого года было удовлетворено BBT Thermotechnology UK Ltd. по запросу. Они должны быть частью Контрольного списка контрольных показателей.B Любой продукт или деталь, возвращаемые для обслуживания по гарантии, должны сопровождаться претензией с указанием модели, серийного номера и даты установки. B BBT Thermotechnology UK Ltd. не несет ответственности за ущерб, причиненный неправильной установкой, небрежным обращением, неправильным использованием или случайным повреждением, либо несоблюдением инструкций, содержащихся в Руководстве по установке и обслуживанию и Руководстве пользователя. B Устройство использовалось только для обычных бытовых целей, для которых оно было разработано.B Данная гарантия распространяется только на оборудование, приобретенное и используемое в Великобритании. Эта гарантия не влияет на ваши законные права. 22 ВАША ГАРАНТИЯ
23 РЕГИСТРАЦИЯ ГАРАНТИИ Вы должны заполнить и вернуть карточку регистрации гарантии с постоплатой в течение 14 дней с момента покупки. Возврат карты зарегистрирует вас как владельца вашего нового устройства Greenstar 25CDi / 30CDi / 35CDi / 40CDi и поможет нам в обеспечении эффективного и действенного обслуживания клиентов путем установления справочной и постоянной записи для вашего котла.Это не влияет на ваши законные права. Для вашей собственной записи: Серийный номер модели (см. Гарантийный талон) Тип / размер ГАРАНТИЯ Дата установки Убедитесь, что ваш установщик или инженер по обслуживанию заполнили контрольный список контрольных показателей. РЕГИСТРАЦИЯ ГАРАНТИИ 23
24 ИНСТРУКЦИИ ПОЛЬЗОВАТЕЛЯ И РУКОВОДСТВО ПО УХОДУ ДЛЯ ЗАКАЗЧИКОВ Worcester, Bosch Group Cotswold Way, Warndon, Worcester WR4 9SW. Tel Fax Worcester Bosch Group является торговым наименованием BBT Thermotechnology UK Ltd.OSW
Котлы и экономайзеры на отработанном газе для судовых машинных помещений
Котлы на отработанном газе и экономайзеры для судовых машинных помещений Главная || Дизельные двигатели || Котлы || Системы питания || Паровые турбины || Обработка топлива || Насосы || Охлаждение ||
Газовые котлы и экономайзеры для судовых машин
Использование выхлопных газов главных дизельных двигателей для выработка пара — средство рекуперации тепловой энергии и усовершенствованная установка эффективность.
Теплообменник выхлопных газов показан на рисунке выше. Это просто ряд трубных блоков, по которым циркулирует питательная вода, по которой отходят газы течь. Могут быть устроены отдельные банки для нагрева корма, пара генерация и перегрев. Для пара необходим котельный корпус. генерация и разделение, и использование обычно барабан вспомогательного котла.
align = «left»> align = «left»> align = «left»>
Система вспомогательной паровой установки
Вспомогательная паровая установка, представленная в современных дизельных двигателях. на танкерах обычно используется теплообменник выхлопных газов в основании воронка и один или два водотрубных котла.
Насыщенный или перегретый пар может быть получен от вспомогательного паровой котел. В море он действует как приемник пара для тепла выхлопных газов. обменник, который циркулирует через него. В порту он работает на масле в обычный способ.

Рис. Система вспомогательной паровой установки
align = «center»>
Устройство газовых котлов и экономайзеров
Вспомогательные котлы на главных дизельных судах, кроме танкеров, обычно имеют композитную форму, что позволяет производить пар с использованием жидкого топлива или выхлопные газы дизельного двигателя.При таком расположении бойлер действует как теплообменник и поднимает пар в собственном барабане.

Эскиз парового экономайзера
align = «center»>
Общие правила
Главный инженер несет ответственность за ознакомление всех членов персонала машинного отделения с процедурами безопасной эксплуатации и технического обслуживания котла / экономайзера.
Принципы безопасной эксплуатации, такие как обеспечение работоспособности и правильной настройки клапанов и креплений, а также необходимость постепенного прогрева и охлаждения аналогичны принципам, подробно описанным ранее для котлов, работающих на жидком топливе.Как и прежде, всегда необходимо соблюдать рекомендации производителя по эксплуатации.
Возгорание сажи в котлах и экономайзерах
Пожары сажи в котлах и экономайзерах, работающих на выхлопных газах, чрезвычайно опасны, катастрофичны и могут серьезно угрожать безопасности судна. Персонал судов должен знать об опасностях и методах предотвращения.
Они вызываются отложениями сажи от дизельных двигателей, работающих на тяжелом топливе, как правило, при работе с малой нагрузкой или при маневрировании без перепуска выхлопных газов.Эти отложения также могут содержать избыток смазочного масла цилиндров и очень подвержены воспламенению при увеличении мощности двигателя и температуры выхлопных газов.
Поэтому крайне важно поддерживать трубы в чистом состоянии за счет эффективного использования сажеобдувочных устройств. В частности, после периодов медленной работы или длительных маневров очень важно, чтобы операции по продувке сажи выполнялись до увеличения мощности или в случае остановки двигателя.Возгорание сажи не может происходить в теплообменнике без отложений сажи.
Также стоит отметить, что циркуляционный насос котловой воды должен запускаться задолго до запуска главного двигателя и не останавливаться в течение как минимум 2–3 часов после остановки основного двигателя, чтобы гарантировать адекватное охлаждение трубок.
Инструкция по эксплуатации котла / экономайзера на отработанном газе
Эти советы по эксплуатации не являются исчерпывающей процедурой, а просто памятной запиской.Фактические инструкции производителя в сочетании с практическим опытом работы на борту определяют фактическую последовательность, которой необходимо следовать. i) Запуск из холодного состояния
Убедитесь, что сливные клапаны закрыты.
Открытый воздухоотводчик.
Убедитесь, что клапаны циркуляционного насоса открыты.
При выходе пара / воды откройте впускной клапан и закройте вентиляционные отверстия.
Медленно откройте впускной / выпускной клапан.
Обратные клапаны, фланцы и т. Д.на утечку.
Дайте устройству прогреться.
Запустите циркуляционный насос и убедитесь, что агрегат находится в автоматическом режиме.
Проверьте давление насоса, нагрузку двигателя и т. Д.
Убедитесь, что манометр дифференциального давления на стороне газа работает.

ii) Запуск с горячего Если система была временно остановлена, убедитесь, что установлена полная циркуляция воды, прежде чем газ будет пропущен через котел.В обязанности главного инженера или второго инженера в его отсутствие входит обеспечение правильной работы циркуляционного насоса перед запуском главного двигателя.
В случае, если основной двигатель работал с температурой выхлопных газов выше 200 градусов C в течение любого периода времени без работающего циркуляционного насоса, двигатель необходимо замедлить, а температуры выхлопных газов в котле выхлопных газов и вне его должны быть доведена до температуры ниже 100 градусов по Цельсию перед запуском циркуляционного насоса.Последствия запуска циркуляционного насоса с трубами котла-утилизатора при повышенных температурах могут быть катастрофическими.
На судах с перепускным клапаном экономайзера выхлопных газов температура воды является критическим фактором для предотвращения конденсации и образования кислоты на стороне газа. При работе с выхлопными газами в обход экономайзера необходимо поддерживать минимальную температуру 140 градусов C.
iii) Эксплуатация 1) Циркуляция отработанного газа в котле должна поддерживаться постоянно.Это необходимо для поддержания температуры трубы и предотвращения коррозии трубы и ребер на холодном конце.
2) Обдувку сажи проводить не менее трех раз в день.
3) Если по какой-либо причине необходимо остановить циркуляцию, перед остановом необходимо продуть установку продувкой сажи.
4) Важно позаботиться о том, чтобы при медленном пропаривании или работе основного двигателя в условиях, когда производимые выхлопные газы могут загрязнять газовые боковые поверхности (работа вспомогательного вентилятора), если он установлен, должен использоваться перепуск газа. .
5) Следите за перепадом давления на стороне газа и сигнализацией высокой температуры выхлопных газов на выходе, если таковая имеется. 6) Если доступно средство для удаления сажи, введите его в соответствии с инструкциями производителя.
ВНИМАНИЕ: Когда частота вращения основного двигателя увеличивается после периода медленного пропаривания, следует увеличить продувку сажи и очень медленно увеличивать мощность двигателя, контролируя параметры экономайзера.
iv) Нормальный останов
1. Непосредственно перед концом морского перехода включите сажеобдувочные устройства.
2. Поддерживайте циркуляцию как минимум 12 часов после выключения двигателя.
3. Выключите циркуляционные насосы.
ПРИМЕЧАНИЕ: Суда с короткими периодами работы в порту, такие как Автовозы и Контейнеровозы, не должны останавливать циркуляционный насос ни на якорной стоянке, ни в порту.
4. Закрыть запорную арматуру котла.
5. Откройте сливной и выпускной клапан.
6. Во время пребывания в порту следите за корпусом экономайзера на предмет признаков высокой температуры.
v) Аварийное отключение (возгорание сажи или отказ трубки)
1.Используйте сажеобдувочные машины.
2. Остановите циркуляционный насос и изолируйте установку.
3. Откройте сливные краны.
4. В зависимости от обстоятельств остановите главный двигатель.
5. Наблюдайте за блоком трубок на предмет распространения сажи.
ВНИМАНИЕ: Если трубки не повреждены, циркуляцию можно продолжить, а также запустить резервный насос для улучшения циркуляции, но за подачей корма необходимо внимательно следить. При выходе из строя трубки существует опасность возгорания водорода; также вода, попадающая в главный двигатель, может вызвать серьезные повреждения поршней и шатунов из-за гидравлической блокировки.
Эффективность экономайзера выхлопных газов
Экономайзер выхлопных газов на корабле похож на огромный теплообменник, который передает тепло между выхлопными газами от двигателей к воде и производит пар для той же цели, что и вспомогательные котлы производить пар.
Учетной энергии и количества пара, вырабатываемого экономайзером выхлопных газов, обычно достаточно для обычных потребностей судна в паре, поэтому обычно на судне с экономайзером выхлопных газов нет необходимости запускать котел во время перехода.Что касается повышения эффективности за счет предотвращения загрязнения со стороны газа и воды, применяются те же принципы, что и в отношении котла.
Эффективность экономайзера выхлопных газов можно повысить за счет увеличения частоты продувки сажи (один или два раза в день в море). Регистрация разницы температур выхлопных газов и падения давления может указывать на чистоту экономайзера. Промывку водой следует планировать на периоды капитального ремонта.
Техническое обслуживание экономайзера выхлопных газов не только повысит энергоэффективность, но также снизит общие затраты на техническое обслуживание и снизит риски безопасности, связанные с возгоранием сажи.Иногда использование топливных присадок может улучшить чистоту экономайзера.
Что касается конструкции судна, то желательна максимальная утилизация отходящего тепла. Для экономайзеров выхлопных газов температура трубы воронки должна быть как можно ниже, но с достаточным запасом, чтобы быть выше точки росы, чтобы избежать серной коррозии. Обычно оптимальной считается температура воронки от 165 до 195 ° C при использовании жидкого топлива.

Чистота котла
i) Промывка водой Обдувка сажей удалит сухие отложения из рядов трубок, но для более сильных отложений необходима промывка водой.Необходимая частота определяется опытом и осмотром, однако обычным требованием является промывка водой каждые 500 часов работы или один раз в месяц.
1. Выключите котел и дайте агрегату остыть.
2. Промыть водой из ручного шланга или насадки. Для первоначальной промывки можно использовать соленую воду, хотя предпочтительнее пресная вода, обычное количество около 15-20 тонн. Чтобы облегчить удаление кислых отложений сажи, в воду для стирки можно добавить мягко нейтрализующее моющее средство.
3. Если загрязнение сильно и отложения трудно удалить, возможно, потребуется нанести химические моющие растворы непосредственно на поверхности трубок перед промывкой. Дайте время впитаться, прежде чем промывать.
4. Окончательная промывка трубок пресной водой должна длиться не менее 30 минут, чтобы удалить всю соленую воду, если используются и / или чистящие химикаты.
ВНИМАНИЕ: Перед началом промывки водой убедитесь, что все стоки и т. Д. Чистые, и что были приняты меры для предотвращения попадания воды в турбокомпрессоры и главный двигатель.
После завершения промывки водой необходимо внимательно осмотреть ряд трубок экономайзера на предмет оставшихся отложений сажи. Требуется подробный осмотр изнутри корпуса экономайзера.
ВНИМАНИЕ: Вероятность возгорания сажи увеличивается после стирки из-за оставшихся холодных влажных отложений сажи, а также искр, выходящих из воронки. Необходимо соблюдать меры предосторожности, защищать швартовные тросы и т. Д., А противопожарное оборудование находиться в состоянии готовности.
ii) Уборка сажи
Большинство сосудов оборудовано резервуаром для улавливания сажи для удержания сажи / промывки при промывке водой котлов с отработавшим газом или экономайзерами.
В некоторых конструкциях сажа выбрасывается прямо за борт через воспитатель, приводимый в движение пожарной магистралью или аналогичным устройством. К другим относятся простой сборный резервуар и водосливная система, при которой сажа удерживается внутри резервуара, а промывочная вода возвращается в трюм для сброса за борт через OWS.На борту должны находиться утвержденные планы расположения судов.
Что касается водосливной системы, то сажа собирается и сохраняется на борту для утилизации на берегу. Всякий раз, когда сажа высаживается на берег для утилизации, соответствующие данные должны регистрироваться в Журнале учета мусора.
Сухой ход
Следует избегать эксплуатации котла-утилизатора без циркуляции через трубы, за исключением аварийных ситуаций. Необходимо соблюдать следующие обычные процедуры сухого хода:
Проинформируйте соответствующий офис управления о ситуации.
Прочтите раздел руководства по эксплуатации перед тем, как эксплуатировать оборудование в сухом состоянии.
Температура выхлопных газов двигателя не должна быть выше ожидаемого максимума.
Время работы всухую должно быть как можно короче.
Перед запуском всухую необходимо очистить блоки трубок от всех следов сажи и других скоплений.
Очистка продувкой сажи должна продолжаться в течение всего периода работы всухую, по крайней мере, с той же частотой, что и при нормальной работе.
Набор трубок необходимо опорожнить и удалить воздух.
Контроль температуры газа на входе и выходе важен для предотвращения резкого повышения температуры. Температурные отклонения могут указывать на наличие сажи.
Почему температура газа на выходе поддерживается около 180 ° C в теплообменник выхлопных газов? — Выход температуры газа в теплообменнике выхлопных газов поддерживается выше 180 ° C для предотвращения низкотемпературной коррозии происходящее.В выхлопных газах содержится около 10% водяного пара. а также продукты серы, и это может привести к серной кислоте формование с точкой росы 140 ° C. Количество энергии выхлопных газов, использованное в отходящем тепле восстановление систем составляет около 5-10%.
Обобщенные ниже детали морского котла Информационные страницы:
Требования к разным типам котлов — водотрубные котлы и др.
Водотрубные котлы используются в системах с высоким давлением, высокой температурой и высокой производительностью пара, например.г. обеспечение паром главных двигательных турбин или турбин грузовых насосов. Пожарные котлы используются для вспомогательных целей, чтобы обеспечить меньшее количество пара низкого давления на судах с дизельными двигателями.
Принцип работы и порядок работы пожаротрубных котлов
Жаротрубный котел обычно выбирают для производства пара низкого давления на судах, требующих пара для вспомогательных целей. Операция проста, можно использовать питательную воду среднего качества. Название «котел-цистерна» иногда используется для котлов с дымовыми трубами из-за их большой вместимости.Термины «дымовая труба» и «котел-осел» также используются ….
Порядок работы газовых котлов и экономайзеров.
Использование выхлопных газов главных дизельных двигателей в выработка пара — средство рекуперации тепловой энергии и усовершенствованная установка эффективность. Вспомогательная паровая установка предусмотрена в современных дизельных двигателях. на танкерах обычно используется теплообменник выхлопных газов в основании воронка и один или, возможно, два водотрубных котла …..
Применение креплений для котла Водотрубные котлы
из-за меньшего содержания воды по сравнению с паропроизводительностью требуют определенных дополнительных креплений: Автоматический регулятор питательной воды.Устанавливаемое в питающую линию перед главным обратным клапаном, это устройство необходимо для обеспечения правильного уровня воды в котле при любых условиях нагрузки. В котлах с высокой скоростью испарения будет использоваться многоэлементная система контроля питательной воды ….
Чистота питательной воды котла
Самая «чистая» вода будет содержать растворенные соли, которые выходят из раствора при кипячении. Эти соли прилипают к нагревательным поверхностям в виде накипи и снижают теплопередачу, что может привести к локальному перегреву и выходу труб из строя.Другие соли остаются в растворе и могут выделять кислоты, которые разрушают металл котла. Избыток щелочных солей в котле вместе с воздействием рабочих напряжений приведет к состоянию, известному как «щелочное растрескивание». Это фактическое растрескивание металла, которое может привести к серьезной поломке …
Принцип работы парогенератора и порядок работы
Парогенераторы производят насыщенный пар низкого давления для бытовых и других нужд.Они используются вместе с водотрубными котлами для создания вторичного парового контура, который позволяет избежать любого возможного загрязнения питательной воды первого контура. Расположение может быть горизонтальным или вертикальным с змеевиками внутри корпуса, которые нагревают питательную воду …
Как контролировать горение в судовом котле
Важным требованием к системе управления горением является правильное соотношение количества сжигаемого воздуха и топлива. Это обеспечит полное сгорание, минимум лишнего воздуха и приемлемые выхлопные газы.Поэтому система управления должна измерять расход мазута и воздуха, чтобы правильно регулировать их пропорции …..
Безопасная работа котла — Подготовка и подача пара
Все котлы имеют топка или камера сгорания, где топливо сжигается, чтобы высвободить свою энергию. Воздух подается в топку котла, чтобы топливо сгорело. происходит. Большая площадь поверхности между камерой сгорания и вода позволяет энергии сгорания в виде тепла быть переносится в воду…..
Процесс сжигания мазута — горелки различной конструкции
Судовые котлы в настоящее время сжигают остаточное низкосортное топливо. Это топливо хранится в баках с двойным дном, из которых оно забирается перекачкой. накачать в отстойники. Здесь любая вода в топливе может успокоиться и истощиться.
Устройство котла — процесс горения — подача воздуха
Горение — это сжигание топлива в воздухе с выделением тепловой энергии. Для полного и эффективного сгорания правильное количество топлива и воздух необходимо подать в топку и поджечь.Примерно в 14 раз больше для полного сгорания необходим воздух в качестве топлива ….
Обычный подпружиненный предохранительный клапан и улучшенный предохранительный клапан высокого подъема для судового котла
Предохранительные клапаны устанавливаются попарно, обычно на одной клапанной коробке. Каждый клапан должен иметь возможность выпускать весь пар, который котел может производить без повышение давления более чем на 10% за установленный период …..
Правильный рабочий уровень для судовых котлов — использование указателей уровня воды
Указатель уровня воды обеспечивает видимую индикацию уровня воды в котле в районе правильного рабочего уровня.
Как поддерживать уровень воды в судовом котле?
Современный водотрубный котел высокого давления и высокой температуры удерживает небольшое количество воды и производит большое количество пара. Поэтому необходим очень тщательный контроль уровня воды в барабане. Реакции пара и воды в барабане сложны и требуют системы управления, основанной на количестве измеряемых элементов …
Меры безопасности при работе с судовым котлом
Все элементы управления котлом, регуляторы, аварийные сигналы и отключения должны быть проверены регулярно в соответствии с применимой Системой планового технического обслуживания и рекомендациями производителей.Каждое испытание должно быть записано подписью инженера, проводившего испытание ….
Судовое оборудование — полезные теги
Судовые дизельные двигатели || Паровая установка || Система кондиционирования воздуха || Сжатый воздух || Морские аккумуляторы || Грузовой рефрижератор || Центробежный насос || Различные кулеры || Аварийное электроснабжение || Теплообменники выхлопных газов || Система подачи || Насос для откачки питания || Измерение расхода || Четырехтактные двигатели || Форсунка || Топливная масляная система || Обработка мазута || Коробки передач || Губернатор || Судовой инсинератор || Фильтры смазочного масла || Двигатель MAN B&W || Судовые конденсаторы || Сепаратор нефтесодержащих вод || Устройства защиты от превышения скорости || Поршень и поршневые кольца || Прогиб коленчатого вала || Судовые насосы || Различные хладагенты || Очистные сооружения || Пропеллеры || Электростанции || Пневматическая система запуска || Паровые турбины || Рулевой механизм || Двигатель Sulzer || Зубчатая передача турбины || Турбокомпрессоры || Двухтактные двигатели || Операции UMS || Сухой док и капитальный ремонт || Критическое оборудование || Палубное оборудование и грузовые механизмы || Управление и приборы || Противопожарная защита || Безопасность в машинном отделении ||

Машинных помещений.com о принципах работы, конструкции и эксплуатации всей техники предметы на корабле, предназначенные в первую очередь для инженеров, работающих на борту, и тех, кто работает на берегу. По любым замечаниям, пожалуйста Свяжитесь с нами
Copyright © 2010-2016 Machinery Spaces.com Все права защищены.
Условия использования
Прочтите нашу политику конфиденциальности || Домашняя страница ||
Настенный газовый котел с цифровым управлением от китайского производителя, завода, завода и поставщика ECVV.com
Экспортные рынки: Восточная Европа, Юго-Восточная Азия, Средний Восток, Восточная Азия, Западная Европа
Место происхождения: Гуандун в Китае
Детали упаковки: Каждый продукт в полиэтиленовом пакете с инструкциями по продукту и пенопластом, затем картонная упаковка.
Краткие сведения
Состояние: Новый
Тип: Естественная циркуляция
Применение: домашний
Структура: Водяная трубка
Давление: Высокое давление
Стиль: Вертикальный
Название бренда: Дунъюань
Номер модели: L1PB24-NA1
Вывод: Горячая вода
Размер (Д * Ш * В): 740 * 400 * 305
Вес: 51 кг
Сертификация: TUV, ISO9001
Послепродажное обслуживание: Зарубежные услуги не предоставляются
Установка: Подвесной
Материал корпуса: Панель холоднокатаная
Мощность (Вт): 24000
Напряжение (В): 220
Модельный ряд: A1 серии
Дисплей: ЖК-дисплей
Тип газа: NG или LPG
Входная мощность: 16–32 кВт
Применение: Обеспечить домашнее отопление и воду для душа
Обменник: Доступен 1 теплообменник или 2 обменника
Размер продукта (мм): 740 * 400 * 305
Размер упаковки (мм): 860 * 470 * 395
Кол-во контейнера (20GP / 40GP / 40HQ): 133/285/335
Гарантийный срок: Один год
Технические характеристики
Элементы безопасности:
-Дважды функция защиты от замерзания.
-Защита от пламени.
-Защита от давления ветра.
-Функция антиблокировки для насоса.
-Автоматическая функция байпаса для насоса и системы управления.
-Защита от перегрузки водяным давлением циркуляции отопления.
-Функция монитора давления воды циркуляции отопления.
-Защита от перегрева ГВС.
-Температурная защита терминала.
-Защита от отказа датчика температуры воды.
-Функция повторного зажигания.
-Функция отсрочки зажигания.
-Автоматическая функция циркуляции насоса.
-Функция самодиагностики.
Характеристика продукта:
-Европейские технологии
-Обеспечивает отопление и воду для бытовых нужд
-Высокая эффективность и экономия газа
-Тихая работа
-Интеллектуальная и экономичная система управления
-Простая работа с цифровым ЖК-экраном
-Четырехсекционный таймер
-Пульт дистанционного управления опционально
-Модный внешний вид
-Высококачественные компоненты с сертификатами CE
Модель Единица измерения L1PB16 — ** L1PB18 — ** L1PB24 — ** L1PB28 — ** L1PB32 — **
Тип газа NG / LGP
Номинальное давление газа Па 2000/2800
Номинальная тепловая мощность кВт 16 18 24 28 32
КПД при номинальной тепловой мощности % ＞ 88%
Источник питания / AC220 ~ 50 Гц
Электроэнергия W 110 145
Класс защиты от электричества и воды / IPX4
Система отопления Темп.Диапазон нагрева воды ℃ Радиатор: 30-80, теплый пол: 30-60
Площадь обогрева ㎡ 60–120 70–140 100-200 160–260 200–300
Подъем насоса м 5 7
Давление воды в приложении МПа 0.1 ~ 0,3
Емкость расширительного бака L 6 8
Предустановленное давление расширительного бака МПа 0,1
Тип циркуляции воды / Герметичная принудительная циркуляция
Система ГВС △ T = 25 ℃ горячее водоснабжение кг / мин 9 10 13.5 16 18
△ T = 30 ℃ горячее водоснабжение кг / мин 7,5 8.4 11,3 13,4 15
Темп.Диапазон подачи ГВС ℃ 30 ~ 60
Применимое давление воды МПа 0,03 ~ 0,8
Минимальный стартовый поток Л / мин 2
Минимальный закрытый поток Л / мин 1.6
Соединение труб Вход газа Дюйм G3 / 4
Подключение к трубам отопления Дюйм G3 / 4
Подключение для труб ГВС Дюйм G1 / 2
Коаксиальный воздуховод / Диаметр дымохода мм 100/60
Двойные трубы Диаметр воздуховода / дымохода мм 80/100
Длина дымохода м 1
Шум при работе БД ＜ 42
Тип выхлопа / Принудительный выхлоп
Тип зажигания / Встроенное автоматическое зажигание
Контроль температуры / Пропорциональная регулировка газа
Размеры продукта мм 740 * 400 * 305 740 * 430 * 320
Размеры упаковки мм 865 * 470 * 385 870 * 495 * 390
Кол-во контейнера (20GP / 40GP / 40HQ) шт. 133/285/335 125/275/325
Закон Ома • Закон Ома
Закон
Ома объясняет взаимосвязь между напряжением и током, протекающим через резисторы.
Закон Ома : Ток, протекающий через любой резистор, прямо пропорционален напряжению, приложенному к его концам.
Математически закон Ома определяется формулой V = IR
, где
В = Напряжение,
I = ток,
R = Сопротивление
Закон
Ома широко используется в электротехнике для решения схем. Схема представляет собой комбинацию источника напряжения и резисторов, образующих замкнутую петлю (как показано выше).
Утверждение закона Ома получено экспериментальным путем. Джордж провел различные эксперименты с резистором на 1 кОм и, наконец, опубликовал трактат в 1827 году.
Основы закона Ома: напряжение, ток и сопротивление
Закон
Ома связывает три основных электрических свойства: напряжение, ток и сопротивление. Давайте разбираться в них по отдельности.
Напряжение: Все мы знаем о магните, который притягивает к себе железо. Магнит делает это, потому что у него есть магнитное поле, которое сильнее в непосредственной близости и ослабевает с увеличением расстояния.Подобно магнитному полю, подобное электрическое поле существует в природе. Технически это электрическое поле называется электрическим потенциалом. Напряжение или разность потенциалов — это измерение напряженности электрического поля между двумя точками.
Ток: металлический проводник имеет большое количество свободных валентных электронов, которые непрерывно движутся внутри него. Источник напряжения, подключенный к проводнику, заставляет эти электроны течь от отрицательной клеммы батареи к положительной клемме. Электрический ток — это мера потока заряда.
Сопротивление: Хотя электрический проводник несет большое количество свободных электронов, он также содержит атомы и другие связанные электроны. Во время своего движения свободные электроны также сталкиваются со связанными электронами и атомами. При этом они теряют энергию. Сопротивление — это мера этого противодействия, с помощью которого связанные электроны и атомы сопротивляются движению свободных электронов.
Зачем нужен закон Ома?
Поскольку мы практически изучаем закон, важно ответить на вопрос БОЛЬШОЕ ПОЧЕМУ. Мы уже знаем, что ток, напряжение и сопротивление — три основных электрических свойства. Давайте посмотрим, как мы можем применить соотношение Ома (V = IR) в реальной жизни.
Электронагреватель
Рассмотрим обогреватель, подключенный к розетке 220 В переменного тока с сопротивлением 20 Ом. Если мы хотим узнать ток, протекающий через нагреватель, мы можем легко это сделать, используя уравнение: V = IR,
I = V / R = 220 В переменного тока / 50 Ом = 4.4 А
Чтобы найти неизвестный резистор
Рассмотрим неизвестный резистор, к которому приложено 120 вольт. Сила тока составляет 6 А. Опять же, изменив исходное уравнение, мы можем вычислить неизвестное сопротивление, то есть
R = V / I = 120 В / 12 A = 10 Ом
Чтобы узнать, сколько входных напряжений предусмотрено
Рассмотрим третий случай, когда резистивный элемент номиналом 35 Ом подключен к неизвестному источнику напряжения. В то время как ток, протекающий по цепи, составляет 10 А, нас интересует определение вольт, связанных с входным источником.К счастью, мы можем использовать исходное утверждение, чтобы найти это, V = IR = 10 A * 35 Ω = 350 V
Роль метрических префиксов в законе Ома
Метрические префиксы — это буквы, которые используются вместе с цифрами. В настоящее время действует 21 метрический префикс (приблизительно). Каждый префикс представляет собой конкретное число. Существование метрических префиксов избавляет нас от выражения очень маленького и очень большого числа. Давайте сначала взглянем на метрические префиксы:
yocto = 10 ^-24 = 0.000 000 000 000 000 000 000 0001
zepto = 10 ^-21 = 0 000 000 000 000 000 000 0001
атто = 10 ^-18 = 0 000 000 000 000 000 0001
фемто = 10 ^-15 = 0 000 000 000 000 001
пико = 10 ^-12 = 0 000 000 000 001
нано = 10 ^-9 = 0 000 000 001
микро = 10 ^-6 = 0 000 001
милли = 10 ^-3 = 0,001
санти = 10 ^-2 = 0.01
деци = 10 ^-1 = 0,1
ед. = 10 ⁰ = 1
дека = 10 ¹ = 1 0
га = 10 ² = 1 00
кг = 10 ³ = 1 000
мега = 10 ⁶ = 1 000 000
гига = 10 ⁹ = 1 000 000 000
тера = 10 ¹² = 1 000 000 000 000
пета = 10 ¹⁵ = 1 000 000 000 000 000
exa = 10 ¹⁸ = 1 000 000 000 000 000 000
дзета = 10 ²¹ = 1 000 000 000 000 000 000 000
йотта = 10 ²⁴ = 1 000 000 000 000 000 000 000 000
Допустим, вы измеряете ток, имеющий значение 0.000 001 A. Записать такое число — сложная задача, а упоминание нулей кому-то еще более утомительно. Знание метрического префикса здесь пригодится, и вы можете просто выразить 0 000 001 1 микроампер. Из всех 21 строки есть несколько значений, которые вы должны держать под рукой:
Почему они важны?
Часто резисторы имеют номинал в кОм (кОм) и мегаом (МОм) .
Ток рассчитан на миллиампер (мА) и микроампер (мкА) .
Как мы используем их в наших омических цепях?
Рассмотрим резистор 5 кОм (5000 Ом), подключенный к источнику 12 В. Давайте воспользуемся нашим уравнением I = V / R, чтобы найти ток, протекающий по цепи.
I = V / R = 12 В / 5000 Ом = 0,0024 A = 2,4 * 10-3 A = 20,4 мА
Приведенный выше расчет довольно утомителен. Для сложных вычислений это может быть проблематично.
Есть альтернативный способ работы с префиксами. В то время как мА представляет собой 0,001, оно обратно пропорционально кА.1 мА = (1 / кА). Мы можем использовать эту обратную технику:
милли = 1 / килограмм
микро = 1 / мега
нано = 1 / Гига
Давайте применим это правило к предыдущему случаю:
I = V / R = 12 В / 5 кОм = (12 В / 5 Ом) m = 20,4 мА
Новичок может запутать эти расчеты. Однако вы можете освоить их после некоторой практики.
Закон Ома и Мощность
В то время как напряжение, ток и сопротивление — три основных электрических свойства, четвертый игрок — это сила.
Как мы можем соотнести власть с другими тремя свойствами? На это отвечает первый закон Джоуля.
Джеймс Прескотт Джоуль провел различные эксперименты с проводниками и обнаружил, что количество тепла, выделяемого в проводниках, прямо пропорционально квадрату тока, умноженному на сопротивление.
Математически,
P = I ² R
Мы можем использовать другие уравнения закона, чтобы получить 12 различных формул.
Подведем итог вышеизложенному обсуждению в инфографику:
Детектор газа GasAlert Extreme
Все продукты
Детекторы одиночного газа
GasAlertClip Extreme
GasAlert Extreme
Зажим BW
Micro Dock II
IntelliDox
SamplerPak
Детектор газа MultiDox
Multi-MicrotPak
Multi-Microt XL
GasAlertQuattro
GasAlertMax XT II
GasAlertMicro 5 Series
GasAlertMicroClip X3
Micro Dock II
IntelliDox
9016 UltraPak4
IntelliDox
GasAlertClip Extreme
Зажим BW
Зажим BW
Детекторы одиночного газа
Принадлежности
Калибровочное и испытательное оборудование
Док-станция IntelliDox BW
Solo
ectors
Автоматическая система управления приборами Honeywell IntelliDoX
Запасные датчики
Запасные печатные платы
Наклейки с типом сменного газа
Калибровочное и испытательное оборудование
Запасные части
16 Детекторы газа BW 9016 MultiClip4 9016 Система стыковки
Запасные части и запасные части
Принадлежности для переноски
Оборудование для отбора проб
Оборудование для калибровки и тестирования
GasAlertMicroClip XL
Многоканальные газоанализаторы
Комплект для пробоотбора
Переносное оборудование для ограниченного пространства и запасные части
Опции питания и запасные части
Принадлежности для регистрации данных
Запасные части и заменяемые датчики
Запасные части
Док-станция Honeywell IntelliDoX
Беспроводное соединение
GasAlertMicroClip X3
Многоканальные газоанализаторы
Комплект для ограниченного пространства
Принадлежности для переноски
Оборудование для отбора проб / тестирования и запасные части
Блоки питания и запасные части
DoX
Запасные части и компоненты для датчиков Honeywell Intecking
GasAlertQuattro
Многопозиционные газоанализаторы
Комплект для ограниченного пространства
Принадлежности для переноски
Опции питания и запасные части
Принадлежности для регистрации данных
Оборудование для отбора проб / тестирования
Запасные части для датчиков Запчасти
GasAlertMax XT II
Многоканальные газоанализаторы
Комплект для ограниченного пространства
Аксессуары для переноски
Опции питания и запасные части
Принадлежности для регистрации данных
Оборудование для отбора проб / тестирования и запасные части
90 163 Запасные части датчика
Запасные части
Беспроводное соединение
Док-система IntelliDox
GasAlertMicro 5 Series
Многоканальные газоанализаторы
Комплект для ограниченного пространства
Переносные аксессуары и опции
Аксессуары и опции для электропитания
Принадлежности для электропитания 9028 Принадлежности и дополнительные принадлежности
Оборудование для отбора проб / тестирования
Принадлежности, запасные части и замена датчиков
Запасные части
BW Ultra
Сверхпортативный мультигазовый детектор BW
Наборы для замкнутого пространства
Переносные и защитные аксессуары Отбор проб
Оборудование
Силовые аксессуары
Honeywell IntelliDoX Автоматическая система управления приборами
Испытательное оборудование
Запасные датчики
Запасные части и запасные части
Запасные части
IntelliDox 9 0281
Система стыковки
Принадлежности
Запасные части и замены
Калибровочное оборудование
Газовые баллоны Quint (смесь из 5 газов)
Баллоны с четырьмя газами (смесь из 4 газов)
Баллоны с тремя газами (смеси из 3 газов) )
Двойные газовые баллоны (смесь из 2 газов)
Баллоны с одним газом
Тестовые газы
Калибровочные шланги
Регуляторы и аксессуары
Запасные датчики
SR-X2V Запасной датчик кислорода
SR-X10 Запасной датчик кислорода (O2)
SR-X10-C1 Запасной датчик кислорода (O2) (для использования с моделями GAXT-X-DL-2 и GAXT-X-DL-B-2)
SR- W-MP75C Запасной датчик MICROpeL для горючих газов (LEL)
SR-H-MC Запасной датчик MICROceL сероводорода (h3S)
SR-M-MC Запасной датчик MICROceL окиси углерода (CO)
D4-RHM04 Запасной датчик TwinTox — уголь Монооксид (CO) и сероводород (h3S)
PS-RH04S Запасной датчик сероводорода (h3S)
SR-M04-SC Запасной датчик угарного газа (CO)
PS-RM04H Запасной датчик угарного газа (CO), устойчивый к h3
PS-RS04 Запасной датчик диоксида серы (SO2)
PS-RC10 Запасной датчик хлора (Cl2)
PS-RZ10 Запасной датчик цианистого водорода (HCN)
SR-N04 Запасной датчик оксида азота (NO)
PS- RD04 Запасной датчик диоксида азота (NO2)
SR-A04 Запасной датчик аммиака (Nh4)
SR-A204 Запасной датчик аммиака (Nh4), расширенный диапазон
SR-P04 Запасной датчик фосфина (Ph4)
Запасной SR-G04 Датчик озона (O3)
SR-E04 Запасной сенсор этиленоксида (ETO)
SR-V04 Запасной сенсор диоксида хлора (ClO2)
SR-DUMM3 Датчик-заглушка для местоположения PID
SR-W-MC-DUM Фиктивный датчик f или датчик горючих газов
SR-DUMM1 Датчик-заглушка для расположения датчика кислорода
SR-TOX-MC-DUM Датчик-заглушка для расположения датчика токсичных газов
SR-W04-75C Сменный датчик горючих газов (НПВ)
SR-H04- SC Запасной датчик сероводорода (h3S)
SR-DUMM2 Датчик-заглушка для места расположения горючих газов (LEL)
SR-B04 ИК-датчик углекислого газа (CO2)
SR-Q07 Запасной датчик летучих органических соединений (VOC) PID, 10.6 эВ
D4-RHM04 Запасной датчик TwinTox — угарный газ (CO) и сероводород (h3S)
Запасной датчик горючих газов SR-W04 с силиконовым фильтром для тяжелых условий эксплуатации
SR-W04-UF Запасной датчик горючих газов без усиленного режима работы Силиконовый фильтр
SR-ER04 Запасной датчик окиси этилена (ETO) (серия 4)
SR-h2-1S Запасной датчик сероводорода (h3S) (одна серия)
SR-M1-1S Запасной датчик окиси углерода (CO ) Датчик (одна серия)
SR-NR04 Запасной датчик оксида азота (NO) (серия 4)
SR-RR04 Запасной датчик водорода (h3) (серия 4)
SR-W04-75 Запасной горючий газ ( Датчик нижнего предела взрываемости) для GasAlertQuattro (без фильтра)
SR-X1-1S Запасной датчик кислорода (O2) (одна серия)
SR-ZR04 Запасной датчик цианида водорода (HCN) (серия 4)
SR-X- Сменный датчик кислорода MICROceL (O2) MC
Комплекты для замкнутого пространства
90 163 MC-CK-DL Комплект для замкнутого пространства GasAlertMicroClip Deluxe
Кейс для переноски MC-CK-CC для GasAlertMicroClip — с пеной и вставкой крышки
QT-XWHM-RY-NA-CS Комплект GasAlertQuattro для замкнутого пространства
DL QT-CK Комплект для замкнутого пространства GasAlertQuattro Deluxe
QT-CK-CC Кейс для переноски GasAlertQuattro с пенопластом
XT-XWHM-Y-NA-CS Комплект для замкнутого пространства GasAlertMax XT II
XT-CK-DL Комплект GasAlertMax Confined Space II
Кейс для переноски XT-CK-CC для GasAlertMax XT — со вставкой из пенопласта из комплекта XT-CK-DL
M5-CK-DL Deluxe Комплект для ограниченного пространства GasAlertMicro серии 5
Кейс M5-CK-CC для GasAlertMicro Серия 5 — с пеной и вставкой крышки из набора M5-CK-DL
HU-CK-DL BW Ultra Deluxe Набор для ограниченного пространства
HU-CK-CC Кейс для переноски Honeywell BW Ultra с пеной и вставкой крышки
QT- XUHM-RY-NA-CS Комплект GasAlertQuattro Premium для замкнутого пространства
XT-XUHM-Y- NA-CS GasAlertMax XT II Premium Набор для замкнутого пространства
Другие продукты BW
Детекторы одного газа
GasAlertClip Extreme
GasAlert Extreme
BW Clip
Intelli
Micro Dock
Многоканальные газоанализаторы
GasAlertMicroClip XT
GasAlertMicroClip XL
GasAlertQuattro
GasAlertMax XT II
GasAlertMicro 5 серии
GasAlertMicroClip X3
Micro Dock II
IntelliDox
SamplerPak
BW Clip4
BW Ultra
BW Solo
Не требует обслуживания
GasAlertClip Extreme
Зажим BW
Зажим BW
Детекторы одиночного газа
Принадлежности
Оборудование для калибровки и тестирования
9016 Оборудование 9016 4
BW Solo
Детекторы одного газа BW Solo
Автоматизированная система управления приборами Honeywell IntelliDoX
.
No related posts.

Экспортные рынки:	Восточная Европа, Юго-Восточная Азия, Средний Восток, Восточная Азия, Западная Европа
Место происхождения:	Гуандун в Китае
Детали упаковки:	Каждый продукт в полиэтиленовом пакете с инструкциями по продукту и пенопластом, затем картонная упаковка.

Модель		Единица измерения	L1PB16 — **	L1PB18 — **	L1PB24 — **	L1PB28 — **	L1PB32 — **
Тип газа			NG / LGP
Номинальное давление газа		Па	2000/2800
Номинальная тепловая мощность		кВт	16	18	24	28	32
КПД при номинальной тепловой мощности		%	＞ 88%
Источник питания		/	AC220 ~ 50 Гц
Электроэнергия		W	110			145
Класс защиты от электричества и воды		/	IPX4
Система отопления	Темп.Диапазон нагрева воды	℃	Радиатор: 30-80, теплый пол: 30-60
	Площадь обогрева	㎡	60–120	70–140	100-200	160–260	200–300
	Подъем насоса	м		5		7
	Давление воды в приложении	МПа	0.1 ~ 0,3
	Емкость расширительного бака	L	6			8
	Предустановленное давление расширительного бака	МПа	0,1
	Тип циркуляции воды	/	Герметичная принудительная циркуляция
Система ГВС	△ T = 25 ℃ горячее водоснабжение	кг / мин	9	10	13.5	16	18
	△ T = 30 ℃ горячее водоснабжение	кг / мин	7,5	8.4	11,3	13,4	15
	Темп.Диапазон подачи ГВС	℃	30 ~ 60
	Применимое давление воды	МПа	0,03 ~ 0,8
	Минимальный стартовый поток	Л / мин	2
	Минимальный закрытый поток	Л / мин	1.6
Соединение труб	Вход газа	Дюйм	G3 / 4
	Подключение к трубам отопления	Дюйм	G3 / 4
	Подключение для труб ГВС	Дюйм	G1 / 2
	Коаксиальный воздуховод / Диаметр дымохода	мм	100/60
	Двойные трубы Диаметр воздуховода / дымохода	мм	80/100
Длина дымохода		м	1
Шум при работе		БД	＜ 42
Тип выхлопа		/	Принудительный выхлоп
Тип зажигания		/	Встроенное автоматическое зажигание
Контроль температуры		/	Пропорциональная регулировка газа
Размеры продукта		мм	740 * 400 * 305			740 * 430 * 320
Размеры упаковки		мм	865 * 470 * 385			870 * 495 * 390
Кол-во контейнера (20GP / 40GP / 40HQ)		шт.	133/285/335			125/275/325
