Распределительный коллектор отопления своими руками: инструкция

Автономные системы отопления могут быть построены разными способами. Одним из самых популярных типов системы отопления в доме является конструкция с жидким теплоносителем. Обычно в его качестве используется вода со специальными присадками.

Распределительный коллектор отопления

Такая система может иметь несколько обогревательных контуров, например, отопление через радиаторы и через теплые полы. Для того, чтобы вода в такой системе распределялась равномерно – нужен коллектор отопления распределительный.

Назначение отопительного коллектора

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

трубы, отходящие от бойлера

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Как распределяется теплоноситель в частном доме?

Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.

В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?

Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.

Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:

распределение теплопотоков

  • При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
  • Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.

Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.

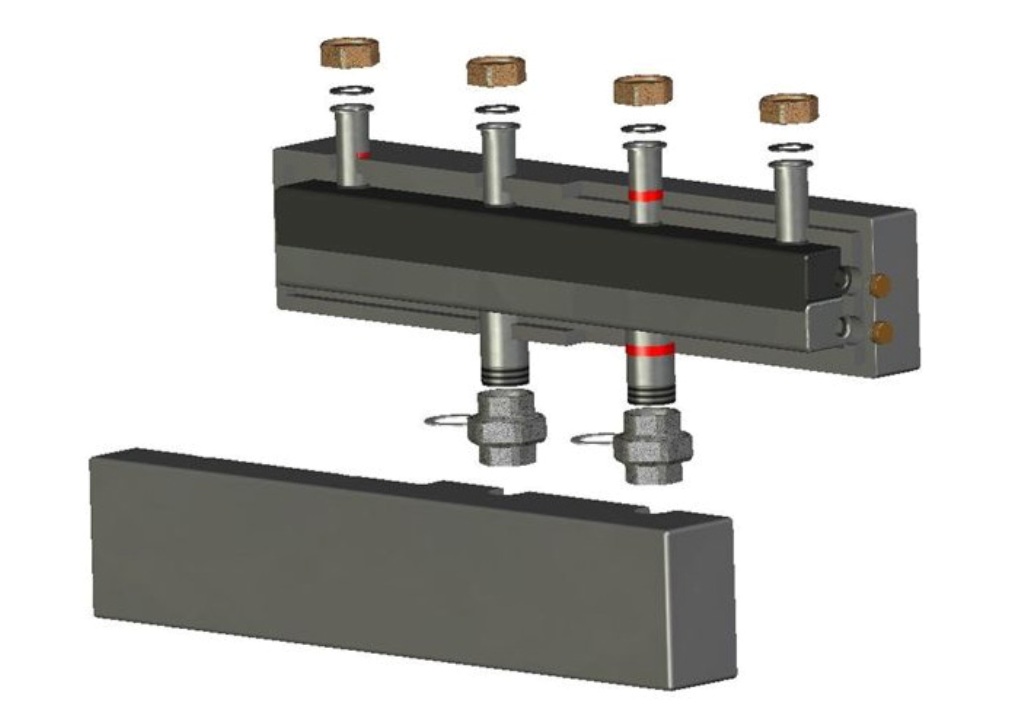

распределительный гидроколлектор на 4 контура

Рассмотрим, как своими руками создать системы распределения теплопотоков.

Гидравлическая стрелка и ее функция

Это довольно простое устройство. Его можно изготовить из отрезка трубы с сечением в три раза больше, чем выходной патрубок котла. На торцы отрезка необходимо приварить заглушки выгнутой формы. В заглушках затем прорезаются отверстия с нарезанной резьбой. Они будут служить для сброса воздуха или слива воды. В теле трубы сверлим отверстия, в которых также нарезаем резьбу. К ним мы будем подключать выходной патрубок котла и отопительные контуры. Корпус гидрострелки после этого необходимо зашкурить и покрасить.

гидрострелка

Компаланарный распределительный коллектор

Несмотря на то, что в строительных магазинах имеется большой ассортимент распределительных коллекторов разных размеров – подобрать устройство точно под свою систему отопления иногда бывает затруднительно. Может не совпадать или количество контуров или их сечение. В результате вам придется мастерить монстра из нескольких коллекторов, что явно не лучшим образом скажется на эффективности системы отопления. Да и не дешевым будет такое удовольствие.

При этом не стоит верить рассказам «бывалых», что система может прекрасно работать и при прямом подключении к котлу. Это ошибка. Если в вашей отопительной системе имеется более трех контуров – то установка распределительного коллектора является не прихотью, а необходимостью.

А вот при отсутствии в продаже распределительного коллектора, подходящего вам по параметрам – его вполне можно сделать своими руками.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы. Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом.

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

чистовой чертеж

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

готовим инструменты

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

Производим необходимую разметку

С использованием газового резака делаем отверстия под патрубки.

делаем отверстия под патрубки

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Вставляем патрубки

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Фиксируем патрубки сваркой

Также привариваем к корпусу кронштейны для крепления на стену.

привариваем к корпусу кронштейны

Зачищаем места сварки от окалины и ржавчины.

Зачищаем места сварки

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

обрабатываем обезжиривающим составом, покрываем краской и лаком

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

готовый самодельный распределительный коллектор

Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб

Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.

Обзор самодельного распределительного коллектора

Распределительный коллектор отопления, солнечный, гидрострелка

Все больше набирают свою популярность коллекторные схемы в санитарно-технических коммуникациях по сравнению с обычной разводкой. Коллектор служит для раздачи и сбора жидкости от магистрали к разным контурам. Он улучшает систему отопления любого дома.

Содержание

1. Виды коллекторов отопления
   1.1 Распределительный коллектор
   1.2 Солнечный коллектор
   1.3 Гидрострелка
2. Достоинства коллекторной системы отопления
3. Выбор распределительного коллектора
4. Какой материал лучше

Виды коллекторов отопления

Коллектор представляет собой небольшой отрезок трубы с боковыми и торцевыми отводами, которые предназначены для подключения контуров. Использовать его можно только в отоплении с системой закрытой циркуляции. Коллектор может быть оснащен смесительным узлом, который дает возможность автоматизированного управления. Также возможно ручное или автоматическое регулирование потока. Коллекторы делятся на три типа: распределительный, солнечный и гидрострелка.

Распределительный коллектор

Распределительный коллектор является самым популярным. Он распределяет поток тепла сразу по приборам отопительной системы. Он имеет два распределителя. С помощью первого производится подача теплоносителя, а по второму возвращается обратно к котлу. На каждой гребенке установлены подключения к магистралям и входы, к которым могут подключаться контуры теплого пола или радиаторы отопления.

Чтобы подключить радиаторы к коллекторам, нужно использовать параллельную схему. Последовательную схему используют при однотрубных и двухтрубных системах. Нагрев радиаторов происходит равномерно, его можно регулировать от нуля и до максимума. Температура, которая поступает к веткам теплоносителя равная. Коллекторы отопления поддерживают определенную температуру в каждом помещении дома.

Если вы хотите установить систему «теплый пол», то необходимо учесть количество веток теплоносителя. Если их количество больше двух, то не обойтись без гребенки. Благодаря ей можно наладить нормальную работу отопительной системы. В каждом помещении или зоне нужно разделять трубы длиной менее 80 м. Делается это для предотвращения высокого гидравлического сопротивления. К коллектору теплого пола необходимо дополнительно приобрести смесительный узел и насос, которые будут контролировать температуру. Она не должна превышать 40 градусов.

Солнечный коллектор

Благодаря использованию солнечного коллектора можно использовать его энергию на отопление или подогрев воды. Но такая покупка не всегда окупается. Солнечных дней в году не так уж и много, даже в южных районах, поэтому энергии будет вырабатываться мало. А цена на солнечный коллектор очень высокая.

В тех районах, где достаточно солнца, возможно использование такого коллектора для подогрева воды. Оптимально будет его использовать в тех местах, где отсутствует газ. В летний период можно отказаться от пользования котла. Солнечный коллектор будет хорошо справляться с задачей по подогреву горячей воды.

Гидрострелка

Гидроколлектор используется для балансировки температуры и давления в разных контурах системы отопления. Благодаря гидрострелки в доме будет стабильная температура, и котел будет работать в щадящем режиме. С одной стороны гидрострелки можно подключить отопительный котел, а со второй – радиаторы, систему «теплый пол» и систему для подогрева воды. Также можно подключить подогрев воды для бассейна.

Если к каждому контуру подключить насос, то термогидравлический распределитель может равномерно отапливать большие помещения. Стоимость гидроколлектора будет значительно меньше солнечного. И эффективность намного больше. Для отвода воздуха и различных загрязнений в гидроразделители устраивают дополнительные устройства и сепараторы потока. Если в регионе, где вы проживаете мало солнечных дней, то рационально будет использование гидрострелки или распределительного коллектора.

Достоинства коллекторной системы отопления

По сравнению с другими схемами, коллекторные имеют некоторые преимущества:

1. Благодаря правильному распределению теплового потока, происходит экономия топлива.

2. Из-за использования труб с небольшим диаметром, их легко можно спрятать в стяжке.

3. Можно установить и поддерживать определенную температуру каждого помещения.

Наибольшая экономия будет в разветвленной системе. В таком варианте каждый контур имеет отдельный циркулярный насос, а тепловой поток распределяется через коллекторы. Распределительный коллектор можно устанавливать как в жилых домах, так и в теплоузлах и централизованных котельных.

Выбор распределительного коллектора

Прежде чем определиться с выбором коллектора, нужно быть уверенным, что он вам подходит. Распределительный коллектор достаточно дорогой. Для его изготовления используют металл высокого качества. Дополнительно придется купить арматуру для каждого контура, некоторые детали и оборудование. А также циркулярный насос, без которого коллектор работать не будет.

Произвести монтаж такой системы не очень легко, она требует много времени и затрат финансов.



При покупке коллектора нужно обратить внимание на некоторые нюансы:

1. Максимальное давление системы.

2. Рассчитать какое количество энергии потребляет коллектор. Если вы не можете рассчитать самостоятельно, вам поможет продавец.

3. Число контуров должно совпадать со всеми отопительными приборами.

4. Возможность дополнительного присоединения контуров при необходимости.

5. Фирма, которая производит коллекторы. Лучше прочитать отзывы о компании.


Если вы не можете определиться с выбором, то все нюансы вам должен рассказать продавец-консультант.

Какой материал лучше

Есть несколько вариантов гребенок для распределительного коллектора:

1. Гребенка для напольного отопления может быть выполнена из инструментальной стали, в которую монтируют ротаметр. Или же для регулировки системы монтируют специальное вентильное дополнение. В обоих случаях наибольшее давление составляет 6 бар, а температура достигает 70 °. Цена зависит от количества контуров, чем их больше, тем выше стоимость.

2. Часто гребенку изготавливают из нержавеющей стали. Давление у такой гребенки допустимо 10 бар с учетом температуры 100 °.

3. Для напольной системы отопления наиболее качественной будет гребенка, изготовленная из латуни. Давление достигает 6 бар при температуре 80 градусов.

4. Из латуни изготавливают гребенки, которые рассчитаны на подключение к радиатору. Рабочее давление составляет также 6 бар и температура равна 80 градусам.

5. Еще изготавливают из латуни гребенки для напольного отопления со встроенным расходомером. Такая модель является самой удачной и востребованной. Давление и температура такая же, как и других латунных гребенок.


Все расходы на покупку и монтаж коллектора в скором времени себя окупают. Коллекторные системы изготавливают из качественных материалов, которые увеличивают срок службы оборудования. Благодаря коллектору, помещения во всем доме будут качественно и бесперебойно обогреваться. Но стоит выбрать качественный коллектор и правильно произвести его установку.

Читайте также:

Гидроколлектор для системы отопления, или гребенка: как правильно установить | ЯСТРОИТЕЛЬ

Существует много современных типов и систем отопления жилой недвижимости. Благодаря качеству и практичности распределительный гидроколлектор приходит на смену традиционным системам отопления в виде разводки труб по всему дому. Центром отопительной системы такого типа становится гребенка отопления, или гидроколлектор

Гребенка для системы отопления

Содержание статьи:

1 Разновидности распределительных гребенок
2 Принцип работы распределительного коллектора отопления
3 Самостоятельная установка распределительного коллектора

Разновидност распределительных гребенок

Гребенки отопления бывают разных типов. В зависимости от материала, из которого они изготовлены, выделяют следующие виды распределительных гребенок отопления:

полимерные, состоящие из полипропилена;
медные или латунные на основе медного сплава;
стальные.

В зависимости от наличия мест для подключения распределительной гребенки системы отопления бывают модели с двумя, тремя и четырьмя отводами. Если вам нужен гидроколлектор с нестандартным количеством отводов, в распределитель можно установить несколько типичных гребенок. К примеру, для того, чтобы получить шесть отводов, можно установить две модели гребенок по три отвода в каждой или одну с двумя и одну с четырьмя отводами.

Принцип работы распределительного коллектора отопления

Схема гидроколлектора для системы отопления

Механизм работы гидроколлектора прост. Распределительная гребенка отопления получает нагретую воду из котла и подает ее в систему отопления дома через отдельные трубопроводы. Частично остывшая жидкость в радиаторе через специальную трубу возвращается в гребенку. Это позволяет равномерно нагревать все радиаторы, вследствие чего температура в доме поддерживается на одинаковом уровне.

Обладателям двухэтажного дома придется устанавливать гидроколлектор на каждом этаже. Это позволит управлять температурным режимом в каждой зоне отдельно. Кроме того, если произойдет какая-то поломка в системе, у вас будет возможность отключить один коллектор и временно греться на оставшемся с теплом этаже дома.

Самостоятельная установка распределительного коллектора

Сконструировать распределительный коллектор отопления своими руками несложно. Для этого возьмите нержавеющую трубу и приварите к ней выходы для отводов. Если тратиться на такой материал нет возможности, подойдет и полипропиленовая гребенка. Она не будет настолько долговечной, но тем не менее прослужит вам не один год.

Распределительная гребенка системы отопления дает возможность исключить возникновение перепадов давления внутри теплоносителя, что позволяет поддерживать одинаковую температуру всех комнат даже внутри двухэтажного дома.

Помимо гребенки с отводами присоединения к отопительным приборам, на коллектор можно установить дополнительные клапаны для выпуска воздуха и воды. При желании здесь же монтируют и счетчики учета

Установка распределительного коллектора

Желательно предусмотреть место для будущего коллектора еще на этапе проектировки здания. Чтобы устройство не обращало на себя лишнего внимания и не стало центром квартиры, обустройте нишу в стене. В нее и поместите коллекторный шкаф. Если у вас двухэтажный дом, такую нишу нужно сделать сквозной по всей стене дома. Для этого выбирайте стену, которая максимально удалена от влаги. В закрытой кладовой коллектор можно просто навесить на стену на небольшом расстоянии от пола.

Выбирая коллекторный шкаф, обратите внимание на следующие его модификации:

накладной и встраиваемый;
с креплениями для коллекторного блока и без них;
с наличием и отсутствием специальной двери, которая упрощает подводку труб в стенах по бокам.

Приобретая гребенку отопления, учтите следующие ее характеристики: материал, пропускную способность механизма, максимально допустимое давление в системе и возможность наращивания дополнительных узлов в будущем.

Перед установкой распределительного коллектора отопления своими руками стоит обратиться к профессионалу, который поможет сделать проект разметки труб по дому и определит, в какое место, согласно вашей планировке, предпочтительней поставить насос циркуляции. Это очень важный элемент системы отопления, без которого она не будет работать.

Коллекторы систем отопления: предназначение и типы оборудования

Автор Евгений Апрелев На чтение 4 мин. Просмотров 1.7k.

Технологии в системах обогрева помещений развиваются постоянно. Владельцы домов в зависимости от собственных потребностей стараются спроектировать отопительную конструкцию таким образом, чтобы можно было регулировать подачу тепла. Коллектор системы отопления позволяет добиться нужного регулирования подачи теплоносителя из главной магистрали, оптимизируя его под конкретное помещение. Оборудование позволяет добиться не только комфортных условий, но и значительно сэкономить денежные средства, потребляя меньшее количество энергии.

[contents]

Назначение коллектора системы отопления



Коллектор системы радиаторного отопления (в просторечии его сокращенно называют гребенкой – по типу конструкции оборудования) представляет собой прибор из металла, обустроенный по типу гребенки. Прибор имеет несколько выходов, чтобы к нему можно было подключить различные отопительные конструкции. Коллектор подбирается индивидуально после консультации со специалистами в зависимости от проекта жилого дома и от потребностей владельцев.

Гребенка выполняет следующие функции:

  • контролирует уровень давления в отопительной системе;
  • позволяет регулировать объем воды, подаваемой на радиаторы;
  • помогает контролировать температурный режим теплоносителя.

Преимуществом использования коллектора является возможность подсоединения к нему не только водных отопительных систем, но и конструкцию теплого пола, системы конвекторного или панельного отопления и даже солнечные батареи.

С помощью данного прибора можно достичь оптимального микроклимата в каждой отдельной комнате. Оборудование состоит из подающего и возвратного блоков. Подающая система обеспечивает батареи теплоносителем необходимой температуры, а возвратная регулирует уровень давления.

Виды и особенности конструкции системы отопления

Существуют различные коллекторы в системе отопления дома. Они отличаются по конструкции друг от друга, хотя и призваны выполнять схожие функции. Стоит подробнее остановиться на каждом виде приборов.

Солнечный коллектор

В России это оборудование встречается достаточно редко, поскольку его использование нерентабельно. Этот коллектор направляет тепловую энергию солнца в дома владельцев. Однако в южных регионах РФ прибор используется в летний период для нагрева воды в районах, где отсутствует газоснабжение.

Немного о конструкции прибора:

  1. Коллектор представляет собой совокупность вакуумных полостей-труб, внутри которых располагаются регистры.
  2. Контур оборудования замкнут, он заполнен специальным агентом в жидкой форме.
  3. При воздействии солнечных лучей жидкость нагревается и начинает испаряться, тем самым воздействуя на теплообменник, который отдает свою энергию теплоносителю.
  4. Жидкость со временем конденсируется и оседает, и цикл нагрева-охлаждения повторяется вновь.

Таким образом, можно не задействовать котел отопления для подачи горячей воды – солнечный коллектор решает эту проблему.

Гидроколлектор

Этот вид оборудования используется в сложных системах обогрева, где требуется подключение нескольких видов оборудования. Гидроколлектор подключается к котлу отопления с одной стороны, а противоположная сторона распределяет тепловые потоки к домашним радиаторам, поддерживает систему теплых полов, может служить для нагрева воды, тем самым обеспечивая горячее водоснабжение и даже способен поддерживать нужный уровень тепла в бассейне при его наличии.

Чтобы прибор работал максимально эффективно, желательно снабдить каждый отопительный контур отдельным насосом. Само оборудование представляет собой крупную трубу, которую устанавливают в вертикальном положении из-за его габаритов.

Гидроколлектор позволяет регулировать внутренний микроклимат отдельно в каждом помещении, а распределительная функция тепловых потоков и уровня давления позволяют снизить нагрузку работы отопительного котла.

Конструкция гидроколлектора, изготовленного в заводских условиях, представляет собой полость с металлическими пластинами внутри, разделителями, а также пылесборника и канала воздухоудаления. К нему подключается датчик температуры, сверху стоит шаровой кран, а снизу имеется кран для слива со штуцером.

Распределительный коллектор

Наиболее популярный тип оборудования, используемый в конструкциях обогрева. Состоит из двух параллельных полостей, одна из которых служит для подачи тепла, а другая – возвратная – регулирует давление. Полости коллектора изготавливаются из латуни, меди, стали или полимеров. К распределительному прибору можно подключить от 2 до 12 отдельных блоков отопления.

В конструкции прибора возможны модификации и установка дополнительного оборудования:

  • детектор регулирования уровня давления в отдельных комнатах;
  • терморегуляторная установка;
  • специальные клапаны для спуска воздуха;
  • автоматизированные системы, способные блокировать работу отопительного котла в случае возникновения аварийного случая;
  • электронные клапаны;
  • специально запрограммированные смесители.

Функции распределительного оборудования аналогичны функциям гидроколлетора — создание оптимального микроклимата в помещении, смешивая тепловые потоки и задавая отдельные температуры для каждого локального участка пространства.

Особенности монтажа коллекторов

Коллектор – дорогое оборудование, и перед его установкой должны быть произведены подготовительные процедуры. Если отопительная система еще только-только закладывается, но наличие коллектора уже предусмотрено, то его необходимо монтировать отдельно на каждом этаже в специально оборудованной для него нише.

В квартирах распределительный прибор устанавливается в гардеробных или кладовых, поскольку он обладает приличными габаритами. Но следует помнить, что помещение, где монтируется оборудование, не должно быть слишком сырым. Процент влажности должен быть в пределах нормы.

Далее теплообменник для придания эстетики заключают в металлический короб, который закрепляется на стене благодаря хомутам.

вариант из полипропилена с гидроколлектором

Популярным способом отопления считается водяное устройство. Данная система отличается эффективностью и практичностью. Для улучшения качеств отопительной конструкции инженеры разрабатывают варианты модернизации оборудования. Коллекторное отопление – это удобная система, которая пришла на смену одно и двухтрубной конструкции.

Радиаторы можно выставлять на разные температуры

Последовательное присоединение батарей ограничивает контроль и управление за устройствами. Монтаж коллекторной схемы предоставляет возможности: отдельный радиатор выставляется на нужную температуру.


Устройство и принцип работы коллекторной системы отопления частного дома

Коллектор это узел схемы, он представляет собой область магистрали  с выходами на каждую батарею. Каждый отопительный элемент имеет независимую подводку. В случае необходимости радиатор отключается. В некоторых случаях применяется смешанная разводка. При этом к коллектору подсоединяются малые контуры, которые независимы друг от друга. Внутри каждой линии отопительные элементы подключаются последовательно.

Количество выводов под подключение может быть различным. Нужный элемент оснащается вспомогательными отводами.

На коллекторный блок монтируются клапаны для слива жидкости и для спуска воздуха.

Отводы оборудуются отсекающими кранами. Это позволяет регулировать перемещение теплоносителя.

Коллекторная система отопления работает следующим образом. Теплоноситель разогревается при помощи котла. Затем жидкость перемещается в гребенку и расходится  между приборами. В батарее  жидкость становится прохладной  и по другой магистрали поступает в исходный блок. Подобный способ способствует равномерному прогреву отопительных приборов, так как к ним устраиваются отдельные магистрали.

Коллекторное отопление можно использовать для многоэтажных зданий

Жидкость после остывания перемещается в котел. Если установка коллектора производится на отдельном этаже, то получаются разнообразные  контуры с обособленным управлением.

При необходимости отключается отопление нескольких приборов или этажа.

Коллекторы применяются для конструкций теплых полов, обвязки котельной или для схем разводки радиаторов. Данные устройства выполняются из нержавеющей стали, латуни или пластика.

Подобные конструкции комплектуются различным количеством отводом. Число варьируется от 2 до 12.

Контуры, которые подсоединяются к одной гребенке, обладают  идентичным гидравлическим сопротивлением.

В многоэтажных строениях коллектор на отопление монтируется на каждом этаже. При этом создаются контуры на каждом этаже.

Данная схема обладает следующими особенностями:

  1. При ремонте и обслуживании конструкции можно отключать отдельные приборы.
  2. Система повышает эффективность отопительного оборудования, так как на отводы устанавливают механизмы для регулировки давления  теплоносителя и температурного значения.
  3. Устройство коллектора не предназначено для работы без насоса для циркуляции.
  4. Монтаж конструкции отличается сложностью. Для работы понадобится много  труб, так как требуется разводка от главного блока к каждому прибору обогрева.

Принцип работы коллектора сравним с работой гидравлической стрелки. Устройство оснащено как элементами для входа, так и для выхода.

Гидроколлектор бывает простым и сложным. Простые варианты оборудуются арматурой и вспомогательными деталями.

Для разводки понадобиться много труб

Сложные конструкции имеют в составе термостаты, смесители, сливные клапаны и  арматуру. Коллекторная система отопления имеет много нюансов.


Нюансы и место монтажа: лучевая схема (разводка) с трубами для двухэтажного дома

Схема коллекторного отопления подходит для частного строения и малоэтажной постройки. Она характеризуется эффективностью и надежностью.

Монтировать данную схему дороже, чем одно или двухтрубные конструкции. При планировании разводки стоит учитывать, что циркуляция осуществляется специальным насосом.

Место для установки конструкции подбирается на этапе проектирования. При наличии нескольких этажей, специальное место под блок находится на каждом уровне. Для этого делается углубление в стеновой поверхности невысоко от пола. Ниша обустраивается в помещении, которое  защищено от лишней влаги.

Коллекторы для системы отопления  монтируются на стену, если это помещение для хозяйственных нужд. Для прибора используется специальный шкаф. Подобные шкафы выполняются из металла и оборудуются специальными отверстиями для подводки магистралей. Внутри размещается коллектор для отопления из полипропилена и распределены специальные крепежные элементы.

Устройство отличается следующими достоинствами:

  • данная схема удобна в управлении, при этом каждый элемент управляется независимо;
  • конструкция позволяет создать контуры с различными параметрами: температурой или напором.

К недостаткам относится то, что коллекторы отопления дорогостоящие приборы. Некоторые модели производятся из стали высокой прочности, что влияет на цену. Кроме того, данная система работает при наличии циркуляционного насоса, что расходует электрическую энергию.

Коллектор для радиаторного отопления характеризуется надежностью, так как имеет минимальное количество скрытых магистралей. Данная схема способствует экономии топлива за счет распределения тепла по зонам.

Для отопления есть много вариантов коллекторов

Только с помощью данной конструкции выполняется качественный теплый пол.

Конструкция  распределительных гребенок контролирует прогрев каждой батареи. Гребенка считается главной деталью распределительной конструкции. Она монтируется после котла и перед механизмом безопасности. Данная деталь выглядит как труба с размещенными патрубками. Монтаж выполняется на обратную и входную магистрали.

Гидроколлектор системы отопления способствует следующим преимуществам при обогреве дома:

Для создания гребенки выполняется следующая последовательность действий:

Перед тем как выполнять монтажные работы стоит проверить возможность установки гребенки для определенной системы. Фитинги из полипропилена выполняются без армирования, что может повлиять на разгерметизацию. Можно приобрести готовое устройство.

Для повышения циркуляции устанавливаются специальные насосы. Если конструкция монтируется в специальном помещении, то защитный короб не требуется. Для контроля и дозировки теплоносителя устанавливается арматура.

На распределительном механизме устанавливается группа безопасности.

Кроме того, при расчете элемента  гребенки следует учитывать разницу в размере контуров. Коллекторная система отопления пользуется большим успехом среди владельцев частных домов.

Зачем коллектор в системе отопления дома



Наши клиенты нам часто задают вопросы относительно тех или иных сантехнических устройств, технологий или приборов. В частности, при монтаже отопления в частном доме в Тюмени и пригороде, часто встает вопрос о необходимости коллектора. Мы стараемся объяснить каждому нашему заказчику зачем нужно или не нужно это устройство лично в его доме (коттедже). В этой статье мы расскажем нашим потенциальным клиентам и просто гражданам, интересующимся данной темой  о коллекторах в системах отопления.

Что представляет из себя коллектор в системе отопления

Данный материал предназначен прежде всего владельцам частных домов, коттеджей и таунхаусов, так как в простых квартирах многоэтажех это устройство не нужно. Но если Вам необходимо прибегнуть к монтажу отопления загородного дома или частного дома, возводимого в городской черте, то наша статья вам пригодится.  И сейчас Вы поймете почему.

Коллектор – это устройство, призванное разделить потоки от котла отопления к разным приборам потребления, например, теплому полу, батареям, бане, бассейну, теплице, бойлеру косвенного нагрева (о котором поговорим отдельно) и/или по этажам. Также коллектор затем собирает обратно потоки из  приборов и направляет обратно в котел, замыкая круг (цикл).  То есть, нужен коллектор, когда у нас один котел снабжает несколько конечных потребителей (отопительных приборов или групп отопительных приборов) или несколько контуров (например по этажам). Упрощенно коллектор представляет из себя  расческу, где ручка это вход воды (теплоносителя), а зубчики – это выходы. За такую схожесть с расческой – гребенкой, коллекторы иногда так и называют гребенкой. Устанавливают коллекторы как в одноэтажных домах (при наличии нескольких конечных приборов), так и в двух этажных, трехэтажных…  Необходимость этого устройства нужно определить с профессиональным сантехником, который будет проводить разводку отопления по дому.

На перед скажем, что гребенка – коллектор желательно всегда, когда больше одного конечного потребителя. Ведь благодаря коллектору можно получить несколько плюсов.

Преимущества систем отопления с коллекторами

  1. Коллекторы могут быть оснащены приборами учета (расхода) теплоносителя, что позволяет контролировать и оптимизировать процесс отопления помещения по каждому из этажей или контуров или конечных приемников.
  2. Коллекторы могут быть оснащены кранами, что позволяет регулировать подачу теплоносителя к разным потребителями и/или контурам. Например, можно перекрыть отопление одного этажа. Также можно уменьшить подачу горячей воды в теплый пол, ведь для батареи температура теплоноситель может достигать 80 градусов по Цельсию, а в систему теплого пола, обычно пускают поток температурой 40-45 градусов.
  3. Если у вас в доме несколько этажей, то коллекторы можно установить на каждом этаже и регулировать подачу теплоносителя и соответственно температуру в каждом помещении отдельно. Согласитесь, это очень удобно для комфортного проживания. Отметим, что кроме отопления, мы занимаемся монтажом канализации в коттеджах, частных домах и таунхаусах.
  4. Разделение веток упрощает обслуживание и ремонт. Особенно если речь идет об аварийном ремонте. В этом случае коллектор позволяет отключить только ту ветку, на которой проблема, оставив в рабочем режиме все остальные отопительные приборы в доме.
  5. Коллекторы бывают двух типов – распределительный и балансировочный. Если первый просто распределяет потоки теплоносителя, то второй призван сбалансировать всю систему отопления, сделав ее наиболее эффективной и экономичной. В балансировочном типе используется кроме коллектора гидрострелка, о которой мы поговорим в отдельном материале.
На рисунке, теплоноситель из котла через подающий коллектор распределяется по трубам к потребителям. Остывший теплоноситель через обратный коллектор возвращается обратно в котел

Минусы систем отопления с коллекторами

Как у всего на свете есть плюсы и минусы, так и в том случае. Правда минусы здесь спорные. С одной стороны такая система обойдется заказчику дороже, с другой, в будущем она может сэкономить деньги и даст сервис, который как известно тоже стоит денег, хоть и сложно их высчитать. Итак, перечислим «минусы» использования коллекторов в системе отопления частного дома, коттеджа, таунхауса.

  1. Стоимость, о которой было заявлено выше. Данная сумма будет зависеть от многих факторов. В частности, от стоимости самого коллектора.
  2. Сложность расчета и монтажа. Для установки системы отопления с коллектором, тем более с гидрострелкой, нужно прибегать к услугам сантехников в Тюмени только исключительно опытных и профессиональных (коими мы являемся). Дилетанты или новички могут собрать систему с ошибками, что может привести в последствии к тяжелейшим последствиям, ведь демонтировать систему отопления порой очень сложно и дорого.
  3. Нужен насос. Для работы системы отопления с коллектором (коллекторами) в большинстве случае нужен дополнительный насос. А это опять же усложняет и удорожает систему.
  4. Необходимо специально выделенное пространство для коллекторов. Для этого делают ниши в стене или отдельные специальные шкафы или размещают коллекторы в кладовках.

Вот пожалуй и все так называемые недостатки коллекторной системы отопления помещений в частных домах и коттеджах.

Какие бывают коллекторы

Коллектор название общее. Его можно изготовить самостоятельно из труб, тройников и соответствующих приборов (счетчиков, кранов, датчиков). Или можно приобрести готовые варианты в том числе в разных сборках. На рынке есть брендовые модели, сделанные известными компаниями-производителями и присутствуют эконом варианты. В каждом случае индивидуально мы с заказчиком решаем какой коллектор ему необходим по функционалу. И затем мы уже определяемся какой именно коллектор изготовить или купить, исходя из конкретной ситуации каждого клиента.



Коллектор готовый брендовый

Коллектор, собранный своими руками



Практические советы по настройке систем напольного отопления

Балансировка петель

Монтаж системы напольного отопления, бесспорно, ответственная операция, однако, то, насколько будет комфортно пользоваться готовой системой отопления, зависит чаще всего от грамотной наладки. Наладка напольной системы отопления не так сложна, как может показаться на первый взгляд.

По большому счёту, наладка системы отопления состоит из трех этапов. Это балансировка петель напольного отопления, настройка насосно-смесительного узла и настройка контроллера при его наличии.

В этой статье будет рассказано о методах, которые используются для балансировки петель напольного отопления. Прежде всего, стоит отметить основные заблуждения, которые имеют место при подобной балансировке.

  • Иногда можно услышать то, что правильно сбалансировать систему можно только расчётным способом, т.е., посчитав сопротивление всех петель, вычислив настроечное положение регулирующих клапанов, установить его на коллекторе. Конечно же, проект с грамотным гидравлическим расчётом ускоряет процесс наладки и защищает от ошибок в монтаже. Но, тем не менее, систему напольного отопления можно настроить и без теоретических расчётов, хотя это и займет больше времени.
  • Так же заблуждением считается и то, что расходы воды во всех петлях должны быть одинаковы. На самом деле, расход в первую очередь зависит от тепловой мощности, которую передаёт в помещение каждая конкретная петля.
  • Нередко можно услышать, что систему напольного отопления вообще не надо балансировать, а расходы воды сами выровняются за счёт работы термостатов, контроллеров и прочих элементов автоматики. Это утверждение так же не верно. Дело в том, что рано или поздно наступит момент, когда все петли теплого пола откроются на максимум, и распределение теплоносителя должно быть таким, чтобы вся вода не уходила в одну петлю, а равномерно распределялась по всему отапливаемому контуру.

Итак, система отопления заполнена и испытана, котел запущен, в руках лежит шестигранный ключ, отдавая приятной тяжестью, переходящей в зуд нетерпения. С чего же начать?

В первую очередь стоит определиться с целями и задачами балансировки.

Задача балансировки заключается не в установке требуемого расхода по каждой петле, а в установке соотношения расходов по петлям или баланса расходов. Окончательно расходы устанавливаются во время настройки насосно-смесительного узла. При этом, изменяя общий расход через коллектор, соотношение расходов через петли сохраняется.

Так же балансировка отличается в зависимости от того, имеет ли коллекторный блок расходомеры. Коллекторные блоки VTc.596 (рис. 1), VTc.589 (рис. 2), VTc.586 (рис. 3) оснащены расходомерами, которые значительно ускоряют балансировку и позволяют её осуществить без включения котла, так как показывают в реальном времени расход воды по каждому направлению.


Распределение расходов необходимо выполнить таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Для этого желательно знать требуемые тепловые нагрузки на петли. Но даже, если требуемые нагрузки не известны, то можно выставлять расходы пропорционально длинам петель. Как правило, такой подход не даёт большой погрешности, так как петли с большими длинами имеют так же и большие мощности.

Балансировка начинается с того, что выбирается самая длинная петля (или петля с самой большой мощностью, если это известно). Регулирующий клапан на этой петле открывается в максимальное положение, и относительно него будут выставляться расходы всех остальных петель.

Для примера возьмем коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.

В этом случае настройка начинается с первой петли, имеющей длину 100 м. Она открывается на максимум. Предположим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.

Расход воды на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.

Расход воды на четвертой петле должен быть: (50/100) · 4 = 2 л/мин (рис. 4).


Может получиться так, что при настройке третьей петли расход даже при полностью открытом клапане устанавливается на уровне 2,5 л/мин и не доходит до положенного уровня 3 л/мин. Это значит, что петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины (большее количество отводов, калачей, подводящих участков). Балансировку в этом случае можно осуществить только с включенным котлом и хотя бы с минимальным теплосъёмом в помещении. Первая петля – на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин (рис. 5).


После того, как все расходы выставлены, балансировку петель можно считать оконченной и можно приступать к настройке насосно-смесительного узла.

Если настраивать коллекторные блоки без расходомеров, такие как VTc.588 (рис. 6) или VTc.594 (рис. 7), то о расходах в петлях можно судить только по косвенным признакам.


Балансировку в этом случае можно осуществить только с включенным котлом и хотя бы с минимальным теплосъёмом в помещении. Желательно, чтобы на улице была температура ниже +5 ºС. В помещениях не должно быть открытых окон и каких-либо значительных тепловыделений (работающего камина и пр.). Настройка, как и в предыдущем случае, начинается с того, что определяется самая длинная петля.

Затем систему необходимо оставить прогреваться на несколько часов, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.

    Правильность настройки определяется одним из следующих способов:
  • по температуре воды в обратном трубопроводе;
  • по средней температуре пола.

Определение правильности настройки по температуре воды в обратном трубопроводе

Расход теплоносителя, мощность и разность температур между подающим и обратным трубопроводом взаимосвязаны. Если уменьшить расход теплоносителя в петле, то неизбежно вырастет разность температур. Именно по этой зависимости можно определить правильность настройки.

Если все петли будут иметь одинаковую разность температур между подающим и обратным трубопроводом, то это будет означать, что во всех петлях расход воды соответствует текущей мощности. А так как температура в подающем коллекторе для всех петель одинакова, то выравнивать температуры можно только перед обратным коллектором.

Оценку температуры удобнее всего делать при помощи специального термометра, такого как VT.4615 (рис. 8). Такой термометр вставляется между трубой и обратным коллектором через соединение «евроконус» (рис. 9).

Определяется эталонная температура на самой длинной петле, затем все остальные клапаны подстраиваются в зависимости от отклонений от этой температуры. Если температура на петле ниже, чем на эталонной, то это значит, что расход в этой петле тоже низкий, и клапан следует приоткрыть. Если расход, напротив, выше, то клапан следует закрыть. Затем через пол часа данную операцию следует повторить до тех пор, пока температуры воды перед обратным коллектором не будут равны у всех петель.

Определение правильности настройки по средней температуре пола

Предыдущий способ достаточно прост, но не учитывает финишное покрытие пола. Если в помещениях разное покрытие пола, то для того, чтобы температура поверхности пола в этих помещениях ощущалась как одинаковая, необходимо, чтобы расходы по петлям учитывали этот фактор.

Учесть финишное покрытие можно, замеряя температуру поверхности пола в разных помещениях и выравнивая расходы воды по разным направлениям так, чтобы средняя температура поверхности пола в разных помещениях была одинакова. Замерять температуру пола можно разными способами: и контактными термометрами, и пирометрами (рис. 10).

Настройка клапанов происходит так же, как и в предыдущем случае. Клапан, обслуживающий петлю, пол над которой имеет температуру выше, чем в остальных помещениях, прикрывается и наоборот – при низкой температуре пола клапан открывается.

Стоит отметить, что замерять температуру пола нужно, как минимум, в шести точках: над трубами, между ними, в начале петли, в середине и в конце петли, и взять среднее значение.

При достижении температуры поверхности пола во всех помещениях близких значений настройку можно считать оконченной.

Для того чтобы настройку клапанов защитить от несанкционированного вмешательства, на коллекторах VTc.594, VTc.588 имеется механизм фиксации настроенного положения. Для фиксации настройки необходимо закрутить фиксирующий винт до упора (рис. 11, 12). Винт находится внутри шестигранника. Этот винт ограничивает открытие клапана на текущем уровне и не позволяет ему открыться сильнее. Однако, он позволяет полностью закрыть клапан. Таким образом, после настройки можно закрутить все фиксирующие винты до упора, при этом в дальнейшей эксплуатации можно перекрывать отдельные петли этим же клапаном. Далее, для того чтобы вновь настроить эту петлю, следует просто открыть клапан до упора.

Как видно, настройка петель достаточно простая операция, особенно если использовать удобное оборудование для этого. Настройка насосно-смесительного узла (НСУ) у большинства монтажников также не вызывает вопросов. О некоторых особенностях настройки НСУ будет рассказано в отдельной статье.

Автор: Жигалов Д.В.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Гидроколлерные водонагревательные агрегаты Чаттануги (E1, E2, M2, M4, SS2)

CA RESIDENTS & PROP 65 ПРЕДУПРЕЖДЕНИЕ ИНФОРМАЦИЯ

Предложение 65 требует, чтобы компании предупреждали жителей Калифорнии о значительном воздействии химических веществ, вызывающих рак, врожденные дефекты или другие нарушения репродуктивной функции. Эти химические вещества могут присутствовать в продуктах, которые калифорнийцы покупают у себя дома или на работе, или выбрасываются в окружающую среду. Требуя предоставления этой информации, Предложение 65 позволяет жителям Калифорнии принимать обоснованные решения относительно их воздействия этих химикатов.

Освобождаются ли какие-либо предприятия от требований Предложения 65?

ДА. Предприятия с менее чем 10 сотрудниками и государственные учреждения освобождаются от требований Предложения 65 к предупреждению и запрета на сбросы в источники питьевой воды. Tartan Group освобождена от требований Предложения 65, поскольку в нашем бизнесе менее 10 сотрудников, однако мы считаем важным предупредить жителей ЦА о возможности того, что некоторые из наших продуктов могут содержать химические вещества, вызывающие рак, врожденные дефекты или другие нарушения репродуктивной функции. .

Дополнительная информация о компаниях и предложениях 65:

https://oehha.ca.gov/proposition-65/busshops-and-proposition-65

Предложение 65 также запрещает калифорнийским предприятиям сознательно сбрасывать значительные количества перечисленных химикатов в источники питьевой воды.

Предложение 65 требует, чтобы Калифорния опубликовала список химических веществ, которые, как известно, вызывают рак, врожденные дефекты или другие нарушения репродуктивной системы.Этот список, который необходимо обновлять не реже одного раза в год, с момента его первой публикации в 1987 году расширился и включает примерно 900 химических веществ.

Предложение 65 стало законом в ноябре 1986 года, когда избиратели в Калифорнии одобрили его с перевесом в 63–37 процентов. Официальное название Предложения 65 — Закон о защите питьевой воды и токсичных веществ от 1986 года.

Для получения дополнительной общей информации о Предложении 65 щелкните ссылку ниже:

https: // oehha.ca.gov/proposition-65

ВАРИАНТЫ ДОСТАВКИ

Большинство заказов по возможности доставляется через UPS, однако более крупные товары доставляются автомобильным транспортом.
Стоимость доставки оплачивается заранее и добавляется к вашему счету и зависит от доставки по коммерческому адресу, например, в больницу или в кабинет физиотерапии.

ПОСТАВКИ НА ЖИЛЫЙ АДРЕС: ЕСЛИ ВЫ ОТПРАВЛЯЕТЕ НА ЖИЛЫЙ АДРЕС, НЕОБХОДИМО ДОПОЛНИТЕЛЬНАЯ ПЛАТА. НАШИ ГРУЗОВЫЕ ПЕРЕВОЗЧИКИ НЕ ОСУЩЕСТВЛЯЮТ ДОСТАВКУ ВНУТРИ ДОМА; МЫ ПРЕДЛАГАЕМ ДАННУЮ УСЛУГУ ТОЛЬКО ДОСТАВКАМ ПО БИЗНЕС-АДРЕСУ.

Автомобильные грузоперевозки LTL (меньше грузовых автомобилей) — Вы несете ответственность за подготовку и организацию приема, распаковки, сборки (при необходимости), размещения товаров и вывоза / утилизации мусора.

Tartan Group покрывает стоимость только этой дополнительной услуги:

  • Lift Gate Service — Если на вашем предприятии нет погрузочной площадки, будет отправлен специальный грузовик с платформой Hi-Lo, чтобы доставить ваш продукт (-ы) на уровень улицы.

Однако вы можете запросить включение этих дополнительных услуг (ПОЖАЛУЙСТА, ЗВОНИТЕ 800-279-5955, ЧТОБЫ ДОБАВИТЬ ОДНУ ИЛИ ОБЕИХ УСЛУГИ К ВАШЕМУ ЗАКАЗУ).

  • Предварительное уведомление за 24 часа (ДОПОЛНИТЕЛЬНАЯ СТОИМОСТЬ 25 долларов США) — когда транспортная компания звонит вам заранее, чтобы уведомить вас о том, когда они доставят товар (ы). Внимание! Эта добавленная услуга может замедлить выполнение вашего заказа в течение 1-3 дней.
  • Внутренняя доставка (ДОПОЛНИТЕЛЬНАЯ СТОИМОСТЬ 125 долларов США) — когда дальнобойщик приносит ваши товары к первому порогу здания. ВАЖНО: Вы должны быть уверены, что ваш дверной проем будет соответствовать размеру каждого продукта, иначе водитель не сможет выполнить внутреннюю доставку.

Пожалуйста, позвольте сроку доставки до 4-6 недель для мебели, ковриков, основного оборудования и любых продуктов с нестандартными цветами.

Пожалуйста, позвоните в Tartan Group по телефону 1-800-279-5955, чтобы узнать стоимость доставки и предполагаемое время выполнения заказа.

ВАЖНО: ЗАКАЗЧИКИ НЕСЕТ ОТВЕТСТВЕННОСТЬ ЗА ЛЮБЫЕ ПЛАТЫ ЗА ПОВТОРНУЮ ДОСТАВКУ или ПЕРЕПЛАТУ НА АДРЕС, НЕ УКАЗАННЫЙ В ВАШЕМ ЗАКАЗЕ В КАЧЕСТВЕ АДРЕСА ДОСТАВКИ.

ОТМЕНА ЗАКАЗА ИЛИ ОТКАЗ В ПОЛУЧЕНИИ ПОСТАВКИ: ЕСЛИ ВЫ ОТМЕНАЕТЕ ЗАКАЗ ПОСЛЕ ТОГО, КАК ПРОДУКТ УЖЕ ОТПРАВЛЕН ВАМ, ИЛИ ВЫ ОТКАЗЫВАЕТЕСЬ ОТ ПОЛУЧЕНИЯ ПОСТАВКИ, ВЫ НЕСЕТЕ ОТВЕТСТВЕННОСТЬ ЗА ВСЕ ПЛАТЕЖИ, КОТОРЫЕ НЕ ОГРАНИЧИВАЮТСЯ ДО ЭТОГО ТОЧКА: ДОСТАВКА, ВОЗВРАТ ДОСТАВКИ, ПЛАТЕЖИ И АДМИНИСТРАТИВНЫЕ СБОРЫ).

ПОВРЕЖДЕННЫХ ТОВАРОВ:
О поврежденных или коротких поставках необходимо сообщить в течение 48 часов с момента получения заказа.
Сразу после получения проверьте все картонные коробки на предмет повреждений. Если посылка прибывает поврежденной или упаковка выглядит поврежденной, ВЫ ДОЛЖНЫ СДЕЛАТЬ СЛЕДУЮЩИМ СЛЕДУЮЩИМИ

  • Отметьте повреждение в накладной и попросите водителя подписать его, подтверждая наличие повреждений.
  • Свяжитесь со службой поддержки клиентов Tartan Group в течение 48 часов с момента получения посылки по телефону 1-800-279-5955, чтобы начать обработку страхового возмещения. В это время будет введен заказ на замену товара.
  • Сохраните контейнер и товар для осмотра.

Гидроколяторы | Влажное тепло | Пакеты Hydrocolltor

Как работает гидроколлер?

Будь то стационарная или мобильная модель, гидроколлатор использует погружной нагревательный элемент в резервуаре, чтобы довести воду до терапевтической температуры около 160 градусов. Гидравлический капиллярный термостат контролирует и поддерживает температуру воды, чтобы гарантировать постоянный нагрев пакетов.Баки изготовлены из нержавеющей стали для обеспечения длительного срока службы и изолированы, чтобы удерживать тепло для повышения энергоэффективности и предотвращения ожогов. Их возможности начинаются с четырех упаковок, чтобы у терапевта или инструктора всегда была под рукой одна упаковка с нужной температурой для пациентов, которые в них нуждаются.

Пакеты изготовлены из бентонита, минерала, который сохраняет тепло до 30 минут. Они бывают разных размеров, поэтому их можно обернуть вокруг шеи и плеч, коленей и локтей, а также на более мелкие суставы.Пакеты извлекаются из резервуара с помощью щипцов и хорошо осушаются, чтобы не ошпарить терапевта или пациента. Затем их заворачивают в три-пять слоев полотенца или покрова, чтобы предотвратить прямой контакт с кожей пациента. Затем повязку прикладывают к пораженному участку тела и оставляют на 15–30 минут.

Новые пакеты необходимо замачивать не менее 20 минут. После использования их можно хранить в гидроколлаторе. Они не должны высыхать или помещаться в микроволновую печь из-за содержания минералов.

Гидроколяторы следует сливать и очищать каждые две недели для обеспечения оптимальной санитарии. Всегда сливайте воду из бака, прежде чем перемещать его, чтобы избежать ожогов в случае опрокидывания агрегата.

Когда используются гидроколлекторы?

Гидроколляторы используются для нагрева пакетов, когда показана обработка влажным проникающим теплом. Влага передает тепло более глубоким слоям мышц и суставам, что снимает боль и устраняет скованность, а также улучшает кровообращение.Состояния, при которых помогает использование пакетов с гидроколятором, включают различные формы артрита, боли в пояснице, височно-нижнечелюстные суставы, спазмы шеи, мигрени, хронические травмы, вызванные повторением и чрезмерным использованием, и миофасциальную боль у детей.

Пакеты используются перед физиотерапевтическими процедурами, чтобы обеспечить максимальный диапазон как пассивных, так и активных движений во время упражнений. Эффект нагрева сохраняется до часа после процедуры.

Влажные тепловые компрессы противопоказаны во время острой фазы травмы, когда у пациента есть сопутствующие заболевания, такие как диабетическая невропатия или другая проблема, которая мешает температурным ощущениям, проблемам с кровообращением, включая ТГВ, инфекциям или злокачественным опухолям.

Где используются гидроколлекторы?

Используемые спортивными тренерами, кинезиологами, физиотерапевтами и другими практикующими врачами, гидроколлаторы используются в физиотерапевтических клиниках, центрах физической реабилитации, спортивно-тренировочных центрах и кабинетах хиропрактики.

Rehabmart с удовольствием предлагает гидроколлаторы и пакеты от поставщиков высочайшего качества, включая Chattanooga и Fabrication Enterprises.


Хьюлет Смит, OT
Соучредитель и генеральный директор Rehabmart

fj

Уход и кормление вашего гидроколлера Chattanooga

Уход за вашим гидроколлектором Chattanooga и его кормление

Опубликовано:

]]>

Незначительное начало гидроколлера и горячих пакетов

В 1947 году фармацевтическая компания Чаттануга разработала патент на «мешок из джинсовой ткани с коллоидным наполнением», который можно было замачивать в горячей воде с целью использования в качестве горячей упаковки.Они также разработали нагреватель, который можно использовать для термостатического контроля температуры воды и поддержания постоянной температуры пакетов.

Это оказался очень эффективным методом для быстрого доступа к терапии влажным теплом практически в любых клинических условиях. С тех пор гидроколляторы стали столь же широко распространены в клиниках или спортивных тренировочных залах, как факсимильные аппараты в бизнес-офисах.

Проблемы, часто связанные с гидроколляторами

Как и любое другое оборудование, ваши гидроколляторы потребуют определенного обслуживания в течение всего срока службы.Первоначально гарантия на эти устройства составляет 1 год, но обычно срок их службы составляет 8–10 лет при хорошем техническом обслуживании.

Гидроколляторы предназначены для поддержания постоянной температуры в диапазоне от 160 ° F до 165 ° F (от 71 ° C до 74 ° C). При 160 ° F погружение вашего Hydrocollator достаточно горячее, чтобы убить любые бактерии или живые организмы, что делает эту температуру идеальной для поддержания ваших горячих пакетов.

Если у вас проблемы с запахом гнилого горячего компресса, это, как правило, связано с тем, что ваш Hydrocollator не нагревается должным образом.Так же, как футбольное или хоккейное снаряжение, если его не лечить, организмы могут расти и издавать довольно характерные запахи. Один спортивный тренер даже описал запах как «кошачья моча», так что это определенно ситуация, которой следует избегать.

Многие проблемы можно решить с помощью хорошей очистки, но иногда вы можете обнаружить, что вам нужно заменить нагревательный элемент или термостат.

Некоторые решения распространенных проблем гидроколлера:

Проблема Возможная причина Возможное решение
Агрегат подключен, вода не нагревается
  1. Выключатель отключения электрической цепи
  2. Термостат не работает
  3. Сгорел ТЭН
  1. Включите выключатель на
  2. Заменить термостат
  3. Заменить элемент
Мутность воды
  1. Наполнитель из пачки просачивается
  2. Слишком большой интервал между чистками.
  1. Заменить пачки
  2. Слить и очистить
Пакеты слишком горячие
  1. Термостат настроен слишком высоко
  2. Неисправность термостата
  1. Регулировка термостата
  2. Заменить термостат
Пакеты слишком крутые
  1. Термостат настроен слишком низко
  2. Неисправность термостата
  1. Регулировка термостата
  2. Заменить термостат
Агрегат кипит
  1. Неисправность термостата
  1. Заменить термостат
Ржавчина / изменение цвета
  1. Контакт с черными металлами
  2. Отложения внутри резервуара
  3. Слишком много хлора в воде
  1. Удалите из устройства элемент из черного металла (скобу, скрепку, английскую булавку, щипцы и т. Д.).) и тщательно очистите.
  2. Добавьте дехлорирующий агент, если местная вода имеет высокое содержание хлора. Тщательно очистите бак и удалите все отложения. Очистите бак и тщательно промойте.
  3. Добавьте дехлорирующий агент, если местная вода имеет высокое содержание хлора.
Пачки имеют запах
  1. Термостат настроен слишком низко
  2. Неисправность термостата
  1. Регулировка термостата
  2. Заменить термостат

Хорошо ухоженный Hydrocollator может прослужить годами, и даже паровые компрессы и махровые покрытия могут прослужить 2-3 года, а иногда и дольше при хорошем уходе.

Если у вас есть нагревательный элемент от другого производителя (например, Whitehall Manufacturing или Richmar), часть приведенной выше информации также может применяться, хотя разные бренды действительно предлагают уникальные функции. Пожалуйста, обратитесь к инструкции по эксплуатации, чтобы правильно ухаживать за нагревательным элементом.

Вращение ваших Steam Pack

Паровые пакеты

изготавливаются с язычками разного цвета, чтобы их было легче вращать в многолюдной клинике или спортивном тренировочном зале.Например, вы можете начать день с белыми вкладками, но по мере их использования поднимайте черные вкладки, чтобы вы знали, какие из них, возможно, нужно пропитать немного дольше перед следующей процедурой.

Использование махровых покрытий или полотенец

Во избежание ожогов важно обернуть влажный паровой компресс махровым чехлом или толстым полотенцем. Чехлы Terry Covers подходят для ваших паровых компрессов и очень полезны при лечении, так как их можно постирать и повесить для сушки.

Дополнительные ресурсы:

Инструкции по очистке вашего гидроколлятора Chattanooga (PDF 101KB)
Инструкции по установке нового термостата на ваш гидроколлер Chattanooga (PDF 273 KB)
Инструкции по установке нового нагревательного элемента на вашем Hydrocollator Chattanooga (PDF 449 KB)

Источники:

«Принимаются паровые пакеты HYDROCOLLATOR». ЯМА . 7. 145 (7): 487. 17 февраля 1951 г.
Чаттануга Инструкции по очистке гидроколлера. (PDF 101 КБ)

Нагревательные агрегаты гидроколлера

00-2102 нагревательный элемент настольный — E-1 с 4 стандартными упаковками 485,00 $
Настольный нагревательный элемент Hydrocollator — E-1 с 4 стандартными упаковками:

Блоки нагрева влажных тепловых пакетов Hydrocollator нагревают влажные тепловые пакеты на водяной бане.Стационарные настольные нагревательные элементы E1 достаточно малы, чтобы их можно было разместить на столешнице.


Размеры: 15 дюймов x 8 дюймов x 12,5 дюймов

Вес: 22 фунта

UPC: 048694021024

Примечание: Обычно доставка занимает 1 неделю.


00-2102-2 Настольный нагревательный элемент — E-1 с 3 стандартными и 1 шейными блоками 485 долларов.00
Настольный нагревательный элемент Hydrocollator — E-1 с 3 стандартными пакетами и 1 горловиной:

Блоки нагрева влажных тепловых пакетов Hydrocollator нагревают влажные тепловые пакеты на водяной бане.Стационарные настольные нагревательные элементы E1 достаточно малы, чтобы их можно было разместить на столешнице.


Размеры: 15 дюймов x 8 дюймов x 12,5 дюймов

Вес: 22 фунта

UPC: 048694002214

Примечание: Обычно доставка занимает 1 неделю.


00-2102-3 Настольный нагревательный элемент — E-1 с 2 стандартными и 2 шейными пакетами 485 долларов.00
Настольный нагревательный элемент Hydrocollator — E-1 с 2 стандартными и 2 шейками:

Блоки нагрева влажных тепловых пакетов Hydrocollator нагревают влажные тепловые пакеты на водяной бане.Стационарные настольные нагревательные элементы E1 достаточно малы, чтобы их можно было разместить на столешнице.


Размеры: 15 дюймов x 8 дюймов x 12,5 дюймов

Вес: 22 фунта

UPC: 048694002221

Примечание: Обычно доставка занимает 1 неделю.


00-2802 Настольный нагревательный элемент — E-2 с 2 негабаритными, 3 стандартными, 1 шейным пакетом 995 долларов.00
Настольный нагревательный элемент Hydrocollator — E-2 с 2 увеличенными размерами, 3 стандартными, 1 горловина, упаковка:

Блоки нагрева влажных тепловых пакетов Hydrocollator нагревают влажные тепловые пакеты на водяной бане.Стационарные настольные нагревательные элементы E2 достаточно малы, чтобы их можно было разместить на столешнице.


Размеры: 16,5 x 12 дюймов x 14 дюймов

Вес: 37 фунтов

UPC: 048694028023

Примечание: Обычно доставка занимает 1 неделю.


Арт. № Гидравлические нагревательные блоки Цена Кол.
00-2302 мобильный отопительный агрегат — SS-2 с 8 стандартными упаковками 1600,00 $
Гидроколятор мобильный нагревательный — SS-2 с 8 стандартными упаковками:

Блоки нагрева влажных тепловых пакетов Hydrocollator нагревают влажные тепловые пакеты на водяной бане.Мобильные нагревательные агрегаты Hydrocollator SS-2 изготовлены из высококачественной нержавеющей стали, с термостатическим контролем температуры, поворотными резиновыми роликами 3 дюйма (8 см) для бесшумного движения без трения, легкого обслуживания. Простота заполнения и слива воды. Не требуется водопровода.


Размеры: 33 «x 15,5» x 20,75 «

Вес: 80 фунтов

UPC: 048694023028

Примечание: Обычно доставка занимает 1 неделю.


00-2402 передвижной отопительный агрегат — М-2 с 12 стандартными упаковками 1785,00 $
Передвижной нагревательный элемент Hydrocollator — М-2 с 12 стандартными упаковками:

Блоки нагрева влажных тепловых пакетов Hydrocollator нагревают влажные тепловые пакеты на водяной бане.Мобильные нагревательные агрегаты Hydrocollator SS-2 изготовлены из высококачественной нержавеющей стали, с термостатическим контролем температуры, поворотными резиновыми роликами 3 дюйма (8 см) для бесшумного движения без трения, легкого обслуживания. Простота заполнения и слива воды. Не требуется водопровода.


Размеры: 33,5 x 15,5 x 26,5 дюймов

Вес: 93 фунта

UPC: 048694024025

Примечание: Обычно доставка занимает 1 неделю.


00-2502 передвижной отопительный агрегат — М-4 с 24 стандартными упаковками 3050,00 $
Мобильный нагревательный элемент Hydrocollator — М-4 с 24 стандартными упаковками:

Блоки нагрева влажных тепловых пакетов Hydrocollator нагревают влажные тепловые пакеты на водяной бане.Мобильные нагревательные агрегаты Hydrocollator SS-2 изготовлены из высококачественной нержавеющей стали, с термостатическим контролем температуры, поворотными резиновыми роликами 3 дюйма (8 см) для бесшумного движения без трения, легкого обслуживания. Простота заполнения и слива воды. Не требуется водопровода.


Размеры: 33 «x 20» x 20,75 «

Вес: 160 фунтов

UPC: 048694025022

Примечание: Обычно доставка занимает 1 неделю.


Арт. № Гидравлические нагревательные блоки Цена Кол.
00-2302-2 Переносной нагревательный элемент — SS-2 с 4 стандартными отверстиями, 4 горловины 1600,00 $
Мобильный нагревательный элемент Hydrocollator — SS-2 с 4 стандартными, 4 горловинами:

Блоки нагрева влажных тепловых пакетов Hydrocollator нагревают влажные тепловые пакеты на водяной бане.Мобильные нагревательные агрегаты Hydrocollator SS-2 изготовлены из высококачественной нержавеющей стали, с термостатическим контролем температуры, поворотными резиновыми роликами 3 дюйма (8 см) для бесшумного движения без трения, легкого обслуживания. Простота заполнения и слива воды. Не требуется водопровода.


Размеры: 33 «x 15,5» x 20,75 «

Вес: 80 фунтов

UPC: 048694002238

Примечание: Обычно доставка занимает 1 неделю.


00-2302-3 Мобильный нагревательный элемент — SS-2 с 2 стандартными отверстиями, 2 отверстиями, 2 горловины 1600,00 $
Мобильный нагревательный элемент Hydrocollator — SS-2 с 2 стандартными отверстиями, 2 отверстиями, 2 горловинами:

Блоки нагрева влажных тепловых пакетов Hydrocollator нагревают влажные тепловые пакеты на водяной бане.Мобильные нагревательные агрегаты Hydrocollator SS-2 изготовлены из высококачественной нержавеющей стали, с термостатическим контролем температуры, поворотными резиновыми роликами 3 дюйма (8 см) для бесшумного движения без трения, легкого обслуживания. Простота заполнения и слива воды. Не требуется водопровода.


Размеры: 33 «x 15,5» x 20,75 «

Вес: 80 фунтов

UPC: 048694002245

Примечание: Обычно доставка занимает 1 неделю.


00-2402-2 Передвижной нагревательный элемент — M-2 с 3 стандартными отверстиями, 3 отверстиями, 3 горловины 1785,00 $
Мобильный нагревательный элемент Hydrocollator — M-2 с 3 стандартными отверстиями, 3 отверстиями, 3 горловины:

Блоки нагрева влажных тепловых пакетов Hydrocollator нагревают влажные тепловые пакеты на водяной бане.Мобильные нагревательные агрегаты Hydrocollator SS-2 изготовлены из высококачественной нержавеющей стали, с термостатическим контролем температуры, поворотными резиновыми роликами 3 дюйма (8 см) для бесшумного движения без трения, легкого обслуживания. Простота заполнения и слива воды. Не требуется водопровода.


Размеры: 33,5 x 15,5 x 26,5 дюймов

Вес: 93 фунта

UPC: 048694002252

Примечание: Обычно доставка занимает 1 неделю.


00-2402-3 Мобильный нагревательный элемент — M-2 с 4 стандартными отверстиями, 2 отверстиями, 4 горловины 1785,00 $
Мобильный нагревательный элемент Hydrocollator — M-2 с 4 стандартными отверстиями, 2 отверстиями, 4 горловины:

Блоки нагрева влажных тепловых пакетов Hydrocollator нагревают влажные тепловые пакеты на водяной бане.Мобильные нагревательные агрегаты Hydrocollator SS-2 изготовлены из высококачественной нержавеющей стали, с термостатическим контролем температуры, поворотными резиновыми роликами 3 дюйма (8 см) для бесшумного движения без трения, легкого обслуживания. Простота заполнения и слива воды. Не требуется водопровода.


Размеры: 33,5 x 15,5 x 26,5 дюймов

Вес: 93 фунта

UPC: 048694002269

Примечание: Обычно доставка занимает 1 неделю.


00-2402-4 мобильный нагревательный элемент — M-2 w / 4 std, 4 os 1785,00 $
Мобильный нагревательный элемент Hydrocollator — M-2 с 4 стандартными осями, 4 ос:

Блоки нагрева влажных тепловых пакетов Hydrocollator нагревают влажные тепловые пакеты на водяной бане.Мобильные нагревательные агрегаты Hydrocollator SS-2 изготовлены из высококачественной нержавеющей стали, с термостатическим контролем температуры, поворотными резиновыми роликами 3 дюйма (8 см) для бесшумного движения без трения, легкого обслуживания. Простота заполнения и слива воды. Не требуется водопровода.


Размеры: 33,5 x 15,5 x 26,5 дюймов

Вес: 93 фунта

UPC: 048694002276

Примечание: Обычно доставка занимает 1 неделю.


00-2502-2 мобильный нагревательный элемент — M-4 с 8 отверстиями, 8 горловин 3050,00 $
Мобильный нагревательный элемент Hydrocollator — M-4 с 8 отверстиями, 8 горловин:

Блоки нагрева влажных тепловых пакетов Hydrocollator нагревают влажные тепловые пакеты на водяной бане.Мобильные нагревательные агрегаты Hydrocollator SS-2 изготовлены из высококачественной нержавеющей стали, с термостатическим контролем температуры, поворотными резиновыми роликами 3 дюйма (8 см) для бесшумного движения без трения, легкого обслуживания. Простота заполнения и слива воды. Не требуется водопровода.


Размеры: 33 «x 20» x 20,75 «

Вес: 160 фунтов

UPC: 048694002283

Примечание: Обычно доставка занимает 1 неделю.


00-2502-3 мобильный нагревательный элемент — M-4 с 6 стандартными отверстиями, 6 отверстий, 6 горловин 3050,00 $
Мобильный нагревательный элемент Hydrocollator — M-4 с 6 стандартными отверстиями, 6 отверстий, 6 горловин:

Блоки нагрева влажных тепловых пакетов Hydrocollator нагревают влажные тепловые пакеты на водяной бане.Мобильные нагревательные агрегаты Hydrocollator SS-2 изготовлены из высококачественной нержавеющей стали, с термостатическим контролем температуры, поворотными резиновыми роликами 3 дюйма (8 см) для бесшумного движения без трения, легкого обслуживания. Простота заполнения и слива воды. Не требуется водопровода.


Размеры: 33 «x 20» x 20,75 «

Вес: 160 фунтов

UPC: 048694002290

Примечание: Обычно доставка занимает 1 неделю.


Купить Гидроколлятор Chattanooga влажного тепла HotPac [Использовать FSA $]

Каковы правила возврата HPFY?

Удовлетворение потребностей клиентов — наш главный приоритет. Мы отвечаем за наши продукты.Если полученный вами товар неисправен или не соответствует вашим ожиданиям, и вы хотите вернуть товар, отправьте запрос на возврат в разделе «Моя учетная запись» на нашем веб-сайте, свяжитесь с нашим отделом обслуживания клиентов по телефону (866) 316-0162. / (203) 616-2850 или напишите нам.

  1. Товар должен быть возвращен в течение 30 дней с момента получения вашего заказа. Возврат по истечении 30 дней не принимается.
  2. Предметы (включая детали и аксессуары) должны быть возвращены в новом, неиспользованном и пригодном для перепродажи состоянии в оригинальной упаковке.
  3. Перед возвратом любого продукта покупатель должен получить номер разрешения на возврат (RA #) у представителя службы поддержки клиентов. Вместе с RA # вы получите этикетку с предоплаченной обратной связью.
  4. Заказы, возвращенные без получения RA #, будут иметь право на получение только «Внутреннего кредита», который можно использовать для будущих покупок.
  5. Заказы на возврат облагаются комиссией за возврат 20%.
  6. Все индивидуальные заказы и предметы гигиены возврату не подлежат. Обратитесь к разделу «Товары, которые не подлежат возврату» для получения дополнительной информации.
  7. Возврат будет рассмотрен и проверен до выдачи кредита. На обработку может уйти от 3 до 4 недель. Кредит будет применен к вашему первоначальному способу оплаты.
  8. Если возврат является результатом дефектного продукта или ошибки при доставке, мы вернем всю сумму покупки и стоимость обратной доставки.

Какие товары возврату не подлежат?

Из-за гигиенического характера некоторых предметов они не подлежат возврату. Перечисленные ниже предметы возврату не подлежат:

  1. Все предметы гигиены.
  2. Вскрытые предметы личной гигиены.
  3. Что-нибудь открывалось, использовалось или примерялось.
  4. Все товары по индивидуальному заказу.
  5. Кроме этих товаров, на сайте есть фраза «невозврат».

Мы оставляем за собой право вносить коррективы в связи с ошибками, изменением рыночных условий, прекращением выпуска продукта или типографскими ошибками в рекламе. Изображения на сайте могут не всегда отражать реальный продукт. Подставки для ног или опоры для ног не входят в комплект инвалидных колясок, если не указано иное.

Как мне получить номер разрешения на возврат?

Вы можете отправить запрос на возврат, войдя в свою учетную запись. Вы получите номер разрешения на возврат (RA #) по электронной почте в течение 2-3 рабочих дней.

  • Войти в личный кабинет
  • Перейти в «историю заказов»
  • Нажмите «Заказать возврат»
  • Заполните форму возврата и отправьте ее

Если у вас нет адреса электронной почты, мы сделаем другие поправки для RA # Details.Перед отправкой напишите RA # на этикетке, прикрепленной к вашей посылке.

Сколько времени нужно, чтобы получить возмещение?

На обработку возврата может уйти от 3 до 4 недель. Как только товар будет получен и проверен, ваш возврат будет обработан и автоматически зачислен на вашу кредитную карту или исходный способ оплаты.

Есть ли комиссия за пополнение запасов?

  1. Взимается плата за пополнение запасов в размере 20%.
  2. Стоимость исходящей доставки не возвращается.
  3. Для заказов, для которых предусмотрена бесплатная доставка, при возврате продукта из суммы возмещения будет вычтено 8,99 доллара США.

Нагревательный элемент гидроколлера модели M-4, упаковка из 24 шт.

Нагревательный элемент гидроколлера модели M-4, упаковка из 24 штук — CME Corp.

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Мы используем файлы cookie, чтобы вам было удобнее. Чтобы соответствовать новой директиве о конфиденциальности в Интернете, нам необходимо запросить ваше согласие на установку файлов cookie. Учить больше.

Разрешить файлы cookie

  • Дом
  • Chattanooga 2502 M-4 Hydrocollator Нагревательный блок, 24 шт. В упаковке

Ценовая информация

Строительство, расширение или реконструкция нового медицинского учреждения — мы разработали оптимизированный подход к цепочке поставок медицинских услуг для наших следующих клиентов:

  • Медицинские учреждения (больницы, врачебные кабинеты, учреждения длительного ухода и т. Д.)
  • членов GPO (Vizient, Premier, Intalere, Healthrust, ROi)
  • Государственные учреждения (VA, DoD)
  • Учебные заведения (университеты, школы и т. Д.)
  • прочие оптовые покупатели

Просто найдите желаемые продукты и нажмите «Обсудить с нами цены на GPO!», Чтобы связаться с одним из наших специалистов по продуктам.Они запишут вашу контактную информацию и любые комментарии / вопросы по предмету или общую цитату и отправят их менеджеру по работе с клиентами. Один из наших специализированных менеджеров по работе с клиентами свяжется с вами, чтобы сообщить цены и обсудить ваши логистические потребности в течение 12 часов.


  • Более 1 миллиона товаров от более 1400 производителей.
  • Ценообразование по контракту со всеми основными объектами групповой политики и оптовые скидки для оптовых заказов.
  • Мы экономим ваше время и деньги, являясь вашим наиболее конкурентоспособным поставщиком всех товаров, указанных в вашем ЗП / ценовом предложении, и мы даже найдем те товары, которые у нас нет, по лучшей цене.
  • Оптимизированная, своевременная доставка с обслуживанием белых перчаток под ключ в удобное для вас время.

Расчетное предложение до доставки. Одна команда. Один партнер. CME делает это легко.

Нагревательный агрегат гидроколлера Chattanooga M-4, упаковка из 24 шт.

Нагревательный агрегат гидроколлера

остается эталоном, по которому оцениваются все остальные.Долговечные и простые в обслуживании, эти высококачественные блоки из нержавеющей стали обеспечивают постоянную подачу термостатов HotPac. Нагревательный блок модели M-4 • В комплекте 24 блока HotPac стандартного размера 10 x 12 дюймов (25 x 30 см) • Самый большой мобильный нагревательный блок. • Требуется площадь всего 20 x 32 дюйма. • Очень большой бак с негабаритным сливом. • Включает 24 блока HotPac стандартного размера, которые поставляются готовыми к немедленному использованию и не требуют специальной сантехники. Нагревательные элементы с гидроколлектором. Характеристики: • Изоляция из стекловолокна для снижения потерь тепла и повышения энергоэффективности (кроме нагревательных блоков E-1 и E-2).• Простота обслуживания. Просто заполнить и слить. Сантехника не требуется. • Резиновые ролики поворотного типа 3 дюйма (7,5 см) для бесшумного движения мобильных устройств без трения. • Внесен в список UL, сертифицирован CSA.

Характеристики
Производитель Чаттануга
Единица измерения (UOM) каждый
Сборка
Включает Резиновые ролики; 24 стандартных размера 10 дюймов X 12 дюймов (25 см X 30 см) Hotpac
Соответствие Зарегистрировано в UL; Сертификат CSA
© 2021 CME Corp. — Предназначена для предоставления качественного оборудования, логистики и услуг для здравоохранения

Нагреватель Hydratherm для горячих пакетов

Нагревательные агрегаты HydraTherm Hot Pack

для влажной термотерапии оснащены резервуарами из композитного полимера, которые никогда не ржавеют и просты в обслуживании, их нужно чистить только раз в шесть месяцев.Нагревательные элементы HydraTherm устанавливают стандарт современной влажной термотерапии благодаря обновленному современному дизайну, включающему нержавеющий композитный резервуар, который не вмятины, и уникальное хранилище горячих упаковок на 12 упаковок.

  • Обновленные конструктивные особенности Бак из композитного полимера вместо стального

  • Сокращенное количество ежегодных чисток (2 против 24 для конкурирующих отопительных агрегатов)

  • Две системы хранения нагревательных элементов на выбор

    • Для легкого извлечения горячих пакетов — выдвижная разделительная система помещает горячие пакеты в пределах досягаемости с помощью подъема ручки разделителя

    • для максимального хранения горячих пакетов — стеллаж для нагревательных элементов традиционного типа, который позволяет складывать горячие пакеты наверху стоек

  • Повышенная безопасность пациентов с помощью цифрового дисплея и термостата, позволяющего физиотерапевту контролировать температуру обработки горячих пакетов, используемых для терапии влажным теплом

  • Датчик низкого уровня воды отключает нагревательный элемент, снижая опасность пожара

  • Дополнительные преимущества HydraTherm Deluxe

    • Добавлен сливной бак с электрическим дренажным насосом для более быстрой и простой очистки

    • также включает откидную полку — удобную зону для подготовки горячей упаковки перед обработкой (в стандартной модели используется слив с подачей самотеком, с полкой для хранения в качестве дополнительного аксессуара)

  • Для достижения наилучших результатов используйте вместе с горячими компрессами HydraHeat для терапии влажным теплом

  • Сделано в США
