Разработка своими руками чертежей вибростола для утрамбовки строительных смесей

В принципе, все работы связанные с отлитием элементов из различных строительных смесей могут выполняться и без применения данного аппарата. Но использование его все же крайне желательно. Благодаря ему улучшается не только декоративность поверхностей этих изделий, но и повышается их качество и крепость. Рассмотрим, каким образом это происходит и как собрать такой аппарат самостоятельно.

Принцип работы аппарата и список необходимых материалов

Используемые для отлития различных предметов смеси имеют слишком густую консистенцию. Именно поэтому они не способны, в отличие от более жидких растворов, качественно заполнять собой разнообразные емкости. При заполнении форм, смесь ложится неравномерно, что приводит к образованию воздушных карманов.

Воздух из этих пузырьков при застывании постепенно выходит, но пустота в теле элемента остается. Таким образом, возникают слабые места в, казалось бы, цельнолитом изделии.

При чрезмерной нагрузке, или случайном ударе, либо падении такие пустоты становятся причиной поломки всего элемента.

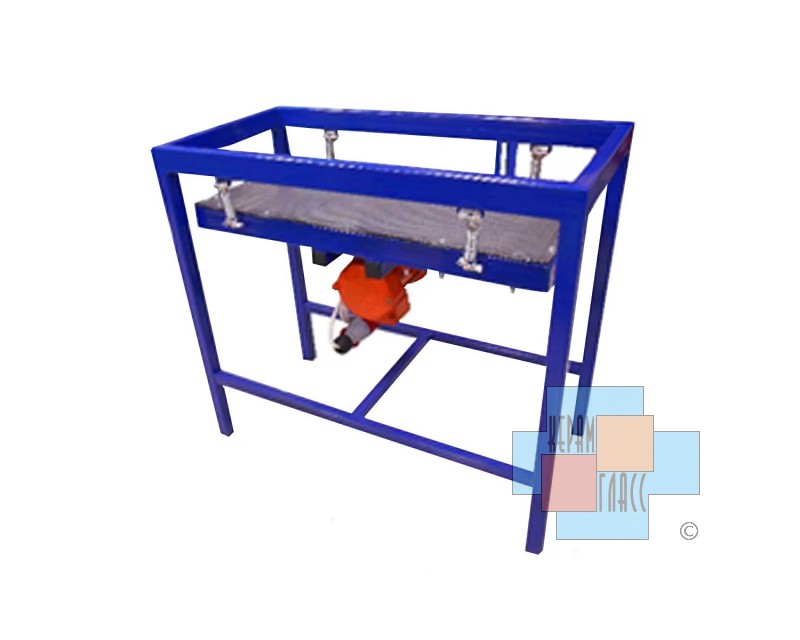

: вибростол

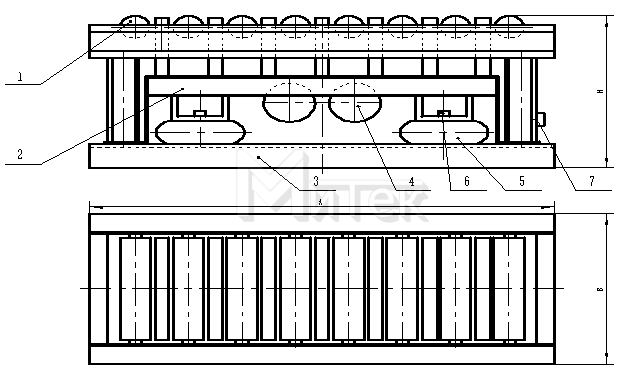

: чертеж вибростола

Если же пустоты образуются на самом дне формы (где обычно формируется лицевая сторона изделия), то после застывания на поверхности элемента можно обнаружить выемки, впадинки и ямки различных размеров, которые существенно портят внешний вид отлитой формы.

Использование рассматриваемого аппарата помогает избежать этих неприятностей за счет его вибрационной функции. Легкое вибрирование заставляет массу медленно опускаться вниз под давлением собственного веса. В процессе этого воздушные карманы заполняются смесью, а сам воздух вытравливается наружу.

: Чертеж вибростола и просеивателя песка

: схема станины вибростола

Чтобы собрать своими руками вибростол по чертежу, необходимо предварительно приобрести следующие материалы (все размеры приведены ориентировочно, можно, как увеличивать, так и уменьшать их согласно собственным нуждам):

1. Вибродвигатель.

2. Сварочный аппарат.

3. Пружины – ГРМ «Камаз» — 4 штуки.

4. Металлический лист – 0,3х75х120 см.

5. Профильные трубы – 0,2х2х4 см – 6 метров (для ножек) 2,4 метра (для каркаса под крышку).

6. Металлические уголки – 0,2х4 см – 4 метра.

7. Болты (для крепления двигателя).

8. Спец. краска (для защиты изделия от коррозии).

9. Водопроводные металлические кольца – 4 шт. (диаметр должен совпадать с диаметром пружин, либо быть немного больше).

: крепление для вибратора

: крепление вибратора на столешнице

: основа вибростола

: итог работы

ЧИТАТЬ ПО ТЕМЕ:
Добавка в бетон для водонепроницаемости – лучшее решение проблемы его разрушения с течением времени.

Сборка своими руками вибростола по чертежу простой конфигурации

Сборка своими руками вибростола по чертежу, который здесь приведен, происходит в следующем порядке:

1. Сначала все закупленные материалы должны быть распилены на необходимые детали.

2. Трубы, предназначенные для ножек, разделяются на 4 ровных части по 75 см каждая.

3. Трубы, предназначенные для каркаса, разделяются так: 2 части по 60 см и 4 части по 30 см.

4. Уголки разделяются на четыре части, длина которых соответствует длине сторон металлического листа для столешницы, вместе с вычетом сторон отрезов труб для ножек (смотря какой стороной они будут повернуты – 2 или 4 см).

: вибростол

: пружины вибростола

5. Теперь, согласно сделанному своими руками чертежу вибростола, переходим к сварочным работам и в первую очередь собираем каркас для крепления двигателя к крышке. Из двух 30-ти и двух 60-ти см отрезков свариваем прямоугольник. Посредине него будут приварены еще две короткие детали на некотором расстоянии друг от друга. Данное расстояние должно быть равно расстоянию между местами крепления двигателя. В соответствующих местах на срединных отрезках просверливаются отверстия под крепеж.

6. В углах металлического листа привариваются кольца. В них будут продеваться пружины.

7. Теперь сваривается опорная стойка с ножками. Для этого берутся отрезы труб и уголков. Уголки располагаются так, чтобы их ребра были направлены вверх и наружу от внутренней части конструкции.

8. Сваренная рама для двигателя либо прикручивается саморезами, либо приваривается к крышке стола.

9. На опорную стойку по углам расставляются пружины. Столешница накладывается на стойку так, чтобы пружины вошли в ячейки для них. К дну прикручивается шурупами двигатель. Фиксировать каким-то образом пружины не нужно, так как вес самой столешницы вместе с мотором обеспечивает их надежную фиксацию в положенном месте.

Готовое изделие можно покрыть краской для дополнительной защиты. В процессе работы, скорее всего, понадобится дополнительная регулировка скорости работы мотора, чтобы увеличить, либо уменьшить вибрацию. Именно поэтому он не приваривается намертво к столешнице, а крепится так, чтобы его легко можно было снять.

Вибростол для тротуарной плитки своими руками, чертежи, видео руководство

Осуществление идеи о собственном производстве искусственного камня или тротуарной плитки начинают с определения перечня необходимого оборудования. Самым дорогостоящим приобретением будет электрический вибростол. Изготовление своими руками позволит сократить финансовые вложения в собственный бизнес.

Оглавление:

Преимущества вибростола
Технология сборки
Советы и рекомендации

Описание конструкции

Это изделие для мощения пешеходных дорожек, площадок в парках и вокруг домов. Материалом служат:

Бетон.
Резина.
Природный камень.
Клинкерная глина.
Дерево.

Самый доступный способ производства тротуарной плитки – изготовление из бетона методом вибролитья или вибропрессования.

В том и другом случае формы с раствором устанавливаются на вибростол с электродвигателем – устройство, осуществляющее колебательные движения. Вибрация обеспечивает:

прочность;
удаление пузырьков воздуха из смеси, уплотнение;
однородность.

Главные элементы:

Основание – конструкция для крепежа столешницы.
Вибратор – электродвигатель с эксцентриком, закрепленным на вал.
Столешница – рама с листовым материалом (металл, ДСП, ДВП).
Амортизаторы – узел, предназначенный передачи вибрации.

Как самому собрать вибростол?

Воплощение идеи начинается с создания схем, чертежей с указанием размеров.

1. Изготовление основания.

В качестве опоры применяются:

Сварная конструкция из металлического профиля.

Автомобильные покрышки.
Стиральная машина.

Станина из металла – сваривается из уголка, квадратной (прямоугольной) трубы, швеллера. Оптимальный размер сечения: 50-80 мм, зависит от габаритов стола, общей массы форм, заполненных смесью.

Высоту станины подбирают, учитывая:

Рост оператора.
Установка стола на фундамент, постамент.
Вкапывание в грунт.

Ширина и длина основания равна или незначительно, в меньшую сторону, отличается от габаритов столешницы. Размеры делают в соответствии с параметрами, количеством в одной партии литьевых форм для тротуарной плитки.

2. Выбор вибрационного устройства.

Делать мотор с эксцентриком самостоятельно или приобрести готовое изделие – решать мастеру. Изготовление из двигателя, завалявшегося в кладовке, гараже, подойдет для разового выпуска незначительной партии тротуарной плитки. Производство в промышленных масштабах потребует применения более надежных электромеханических приборов с возможностью регулировки частоты колебаний.

Модификация вибратора подбирается по массе, дисперсности, количеству форм партии:

Вибратор	Тип	Частота колебаний, Гц (об/мин)
ЭВ-320 (Е)	площадочный	50 (3000)
ИВ-98, -99	площадочный
ИВ-101	поверхностный
ИВ-0,5(2,5)-25, ЭВ-320-4	площадочный	25 (1500)
ИВ-0.5-16	площадочный	16.7 (1000)

Способы крепления вибрационного устройства:

К столешнице вибростола.
К дополнительной горизонтальной плоскости из листа металла или швеллера.

Крепить удобнее выполнять на приваренный швеллер или прямоугольную трубу. Приобретая вибратор, внимательно прочитайте инструкцию. Выполнение требований по соблюдению техники безопасности при эксплуатации сократит вероятность возникновения непредвиденных, опасных ситуаций для жизни оператора.

3. Как сделать столешницу?

Горизонтальная плоскость для размещения форм с бетонной смесью может быть выполнена из прочного листового материала:

Чаще всего применяют металл толщиной 6-10 мм.
Использование фанеры, ДСП, ОСБ сэкономит денежные средства, но сократит срок эксплуатации.

Бортик по краю предотвратит сползание, падение форм. Конструкция имеет различия в зависимости от вида амортизации. Столешница на чертеже №2 предусматривает дополнительную раму для крепления ремней, цепей.

4. Установка амортизаторов.

Гашение вибрации необходимо для снижения передачи колебаний от столешницы к основанию, увеличения амплитуды. Виды амортизаторов:

Стальные пружины автомобильные новые, бывшие в употреблении. Устанавливаются на кусок трубы, пруток, приваренный к станине. Количество ‒ от 4 штук, по углам. Стаканы, закрепленные к столешнице, надеваются на пружину, жесткая фиксация отсутствует (схема №1).
Резиновые ‒ втулки, проставки. Крепеж, как в предыдущем варианте.
Подвесы рамы со столешницей ‒ ремень, цепь, металлический трос, пружина на растяжение. Целесообразно применять для столов с горизонтальными (круговыми) колебаниями (чертеж №2).

Отсутствие жесткого крепления объясняется необходимостью периодически менять изношенные, деформированные амортизаторы. Вес столешницы не допускает нарушения соединения со станиной.

5. Технология сборки элементов конструкции.

Самодельный вибростол можно отнести к производственному оборудованию. Требования по его сборке и эксплуатации не зависят от места применения: в домашних условиях, на заводе. В целях обеспечения безопасности оператора выполните заземление.

Сборка по шагам:

Подготовка площадки под стол. Соблюдение горизонтальности поверхности обязательно.
Установка станины выполняется мобильно или стационарно. Выбор варианта зависит от необходимости перемещения в процессе эксплуатации. Жесткий крепеж важен для малогабаритных вариантов с малой массой.
Производят крепление двигателя и вибратора к столешнице.
Пружины (резиновые втулки) одевают на трубы (пруток), приваренные к станине.
Столешница укладывается на основание. Амортизаторы располагают внутри стаканов на раме.
Выполняется выравнивание поверхности по горизонтали с помощью уровня. Это обеспечит равномерное распределение бетона в форме, правильную геометрию плитке.
Проводят испытания, регулировку амплитуды колебаний.

Советы

Существуют нюансы, которые важно учесть:

1. Высота стола должна соответствовать не только росту человека, но и способу заполнения форм раствором бетона. Учитывайте большую массу емкости для ручного разлива смеси.

2. Большие габариты оборудования могут потребовать установки 2 вибраторов. В этом случае важно избегать возникновения резонанса.

3. Определение амплитуды колебаний:

Закрепить карандаш на поверхности, грифель должен выступать за кромку стола.
Включить двигатель.
Поднести лист бумаги, закрепленный к жесткому основанию. След от карандаша позволит определить амплитуду.

4. Металлические детали для исключения коррозии покрывают грунтом, краской или лаком.

5. До покупки выполните анализ стоимости изделия, рассмотрите варианты замены дорогостоящих элементов на более дешевые:

Лист металла заменить фанерой или деталью от старой мебели.
Пружины приобрести на автомобильных «развалах».
Вибратор заменить двигателем от стиральной машины, использовать перфоратор или ударную дрель.
Б/у покрышки могут сыграть роль станины.
Вместо стола использовать старую стиральную машину в режиме отжима, с покрывалом в баке.

6. Вибростол при незначительной модернизации может использоваться в качестве оборудования для просеивания сыпучих продуктов (песок, цемент).

7. Не стоит экономить при изготовлении плитки на продажу. Чем выше культура производства, тем лучше качество изделия, ниже себестоимость. Возможно, имеет смысл приобрести готовое оборудование с точной регулировкой технологии процесса.

Вибростол своими руками — как сделать

Изготовление тротуарной плитки своими руками достаточно интересный процесс, но для этого нужны определенные материалы и инструменты. Одним из таких является вибростол, о котором мы обещали написать.

В предыдущей статье мы рассказывали об изготовлении плитки, так что обязательно прочтите.

А сегодня вы узнаете, как сделать вибростол собственноручно.

Требование к устройству

Застывание бетона всегда сопровождается небольшими колебаниями, при которых выделяются пузырьки воздуха. Благодаря этому, будущее изделие становится прочным, а структура бетона уплотненной. Дабы это обеспечить и нужен вибростол. Он колеблется с частотой 3000 движений в минуту.

Все вибростолы можно разделить на два вида:

Промышленный с гидравликой;
Домашнего пользования, создающего колебания с помощью установленного на электродвигатель, эксцентрика.

Именно последний мы и будем рассматривать.

Важно! Так как заведомо просчитать количество колебаний невозможно, вибростол должен иметь функцию регулировки амплитуды.

Но обо всем по порядку.

Для того чтобы сделать вибростол своими руками потребуется:

Металлический лист толщиной не менее 3 мм;
Пружины;
Швеллер и уголок;
Трубы;
Электродрель;
Сварочный аппарат;
Болгарка;
Гаечные ключи;
Металлические ножки;
Двигатель.

Чертеж

Прежде всего, вам нужно начертить чертеж будущего вибростола или скачать готовый в интернете. Важно, чтобы заранее были рассчитаны все размеры, необходимое расстояние.

Двигатель нужно помещать ближе к центру. Сам чертеж рисуют, начиная с станины. При создании чертежа не забывайте учитывать высоту стола и способы крепления к полу.

Подбор двигателя

Делая вибростол для плитки, нужно отнестись внимательно не только к самой конструкции, но и к двигателю, ведь на него будет приходить вся нагрузка. А точнее, на подшипники и втулку. Поэтому, выбирая двигатель, не опирайтесь на его мощность, ведь для домашнего пользования достаточно 1-2 Квт. А вот подшипники должны быть качественными и надежными. В крайнем случае, в процессе эксплуатации вы можете их заменить.

Еще один совет! Устанавливая эксцентрик непосредственно на вал, вы существенно продлите срок службы мотора.

Изготовление вибростола для тротуарной плитки

Приступаем к сборке только после подготовки чертежа.
Исходя из его данных нарезаем заготовку для будущей станины. Уголок – 45 мм. Трубы должны быть диаметром не менее 65 мм. Длина, в зависимости от желаемой высоты стола. Свариваем все необходимые элементы и лишь, потом привариваем металлический лист.
После этого, нужно взять пружину и нарезать ее кусками одинаковой длины, в количестве десяти штук.
Затем, к уже готовой станине привариваем пружины: по углам, в центре и между углом и центром на одинаковом расстоянии.
Из оставшихся кусков трубы делаем стаканы и привариваем их с нижней стороны стола. В диаметре они должны быть больше пружин на 3 мм и располагаться точно их размещению.
Для получения надежной фиксации можно приварить стержни.
После сварки, нужно установить стол на станину.
Эксцентриковый механизм приваривается снизу, в центре.
Крепление двигателя осуществляется на расстоянии, которое соответствует длине ремня.
В конце нужно установить кнопку включения\выключения, подключить питание.

На этом сборка и установка закончена. Можно запускать и откалибровать амплитуду колебаний, если нужно. Делается это перемещением эксцентрика.

Ошибки и как их избежать

Обязательно нужно сделать бортик по периметру поверхности стола, дабы при движении формы с плиткой не упали.
Чтобы ограничить амплитуду, можно вместо стержней для пружин приварить болты, на которые нужно навинтить шайбу и гайку.
Дабы более точно регулировать колебания, установите не двигатель, а вибратор типа ИВ-99.
Надежно зафиксируйте ножки, дабы в процессе стол «не ходил». Лучше всего их зацементировать.
Ножки вибростола должны быть достаточно высокими, дабы вам не пришлось наклоняться.
Мотор не должен соприкасаться с землей.

Безопасность

Изготавливая вибростол для тротуарной плитки своими руками, не стоит забывать о безопасности! Прежде всего наденьте средства защиты при проведении сварочных работ.

Осторожно работайте с болгаркой, дабы не повредить руки.
Не забудьте провести заземление перед включением вибростола.
Запуская техническое устройство впервые, снимите приводной ремень, чтобы исключить негативные последствия, связанные с неправильным подключением.

Как видите, изготовить вибростол для создания плитки не так уж и сложно, достаточно придерживаться определенных правил. При их соблюдении, изделие прослужит вам не один год, а в результате вы получите качественную плитку.

Конечно, от заводской она в любом случае будет отличаться, но и выйдет гораздо дешевле. Экономия в 20%, даже при сборке вибростола.

А чтобы вы увидели наглядный пример сборки, посмотрите видео ниже.

Вибростол своими руками — варианты изготовления

Процесс самостоятельного изготовления различных изделий из бетона, гипса и других смесей требует тщательного уплотнения массы и удаления из нее воздуха. Лучшим помощником в этой ситуации станет вибростол. О том, как изготовить это приспособление своими руками и пойдет речь в нашей статье.

Устройство вибростола, изготовление основания

Основу конструкции вибростола составляет собственно сам стол, состоящий из основания и движущейся в небольших пределах платформы-столешницы. Лучшим материалом для их изготовления, бесспорно, являются металлы и их сплавы, имеющие высокую прочность. Наиболее доступна из них сталь. Соединение готовых деталей основания и столешницы лучше осуществлять с использованием сварных соединений.

Исходя из вышеизложенного, для самостоятельного изготовления вибростола вам потребуется:

болгарка с отрезными дисками по металлу;
сварочный аппарат;
несколько погонных метров стального уголка 50х50 или стального прямоугольного профиля такого же сечения;
стальной лист толщиной 3-5 миллиметров, размеры которого равны размерам столешницы или превосходят их.

Работу начнем с изготовления основания. Для этого из четырех попарно равных отрезков профиля или уголка изготовьте прямоугольную раму, соединяя детали в местах стыка сварным швом. Следите за тем, чтобы рама имела идеальную плоскостность и прямоугольность. Добиться этого можно, выполняя рез заготовок строго перпендикулярно оси и сваривая детали на плоском основании, контролируя равенство диагоналей.

По углам рамы присоедините четыре равных отрезка – ножки основания. Для придания дополнительной прочности соединению, что особенно актуально при изготовлении массивных изделий, например, бетонных блоков, в местах соединений приварите стальные косынки из листа толщиной 3 мм. После сборки проверьте горизонтальность верхней части основания. При необходимости болгаркой слегка подрежьте нижнюю часть ножек.

Изготовление виброплатформы

Кроме основания необходимо изготовить подвижную столешницу. Она будет состоять из прямоугольной рамы, размеры которой идентичны размерам рамы основания стола, и стальной столешницы. При изготовлении второй рамы в ее середине необходимо вварить дополнительный стальной брусок, на котором изготовим небольшую площадку для крепления источника вибраций.

Особое внимание следует уделить способу крепления подвижной рабочей платформы стола с его основанием. Для сохранения и усиления вибраций необходимо добиться ограниченной подвижности столешницы. Наиболее часто для этого применяют прочные стальные пружины, работающие на сжатие, (с большим расстоянием между витками). Для установки и крепления этих элементов в верхней части рамы основания и нижней части рамы столешницы приваривают обрезки стальной трубы подходящего диаметра. Подобрав достаточную длину обрезков можно не приваривать пружины к деталям стола, что значительно облегчит их дальнейшую замену в случае поломки. Пружины можно купить в магазине автозапчастей.

При правильной установке и равенстве длин пружин основание и виброплатформа после сборки должны быть параллельны друг другу.

Кроме витых пружин вполне возможно использование петель из прочного жгута или веревки. Четыре веревочных соединения по углам основания будут центрировать верхнюю платформу.

Вибраторы заводские и самодельные

Обязательной частью любого вибростола является источник вибраций – вибратор, который может быть промышленного

или самостоятельного изготовления. Как правило, он представляет собой электродвигатель с закрепленным на его валу эксцентриком – узлом, вращение которого осуществляется с определенным смещением относительно геометрического центра или центра масс.

Устройство заводских эксцентриков может быть различно и зависит от необходимых рабочих параметров приспособления. Более мощные вибраторы имеют плоское пластинчатое строение. Регулировка их осуществляется путем фиксации пластин между собой с различными углами поворота.

При изготовлении эксцентрика для вибростола своими руками используют различные способы регулируемого смещения центра массы маховика. Один из них – использование винта достаточной длины, фиксируемого в различных положениях контргайкой. Усиления вибраций добиваются вывинчиванием болта, а уменьшения – его ввинчиванием в отверстие в маховике, закрепленном на валу.

Другой вариант использования резьбовых деталей состоит в использовании пары гайка-болт с резьбой М10-М14. Деталь с отверстием приваривается к валу двигателя, в нее ввинчивается болт и контрится в различном положении, в зависимости от требуемых рабочих параметров.

Вибростол на автопокрышке

Кроме описанных вариантов самостоятельно изготавливаемых вибростолов на металлическом основании для изготовления небольших изделий методом холодного литья можно порекомендовать достаточно простой вариант приспособления. Речь идет о вибростоле на автомобильной покрышке.

Он представляет собой плоское основание из куска ДСП, ОСП или толстой фанеры, в центре которого крепится самостоятельный вибратор небольшой мощности. Основанием такого вибростола является автопокрышка любого диаметра.

В качестве источника вибраций можно использовать наиболее доступные варианты электродвигателей от различных бытовых приборов, например, от стиральных машин.

Крепление покрышки к рабочей платформе осуществляется на болтах или саморезами. Так же на шурупах можно закрепить и самодельный источник вибраций.

В случае необходимости и удобства эксплуатации возможен вариант использования пирамиды из нескольких покрышек.

Для большей устойчивости можно взять авторезину с различным наружным диаметром.

Таким образом, при использовании простейших материалов можно изготовить рабочие приспособления, которые значительно облегчат процесс изготовления бетонного или гипсового литья, а так же помогут значительно повысить их качество.

Видеоматериалы по самостоятельному изготовлению вибростола:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Как сделать вибростол для тротуарной плитки своими руками

Чтобы при производстве тротуарной плитки изделия получались однородными и плотными, требуется вибростол. Профессиональное оборудование стоит немалых денег, но для домашнего использования подойдет самодельная модель, которую можно собрать из подручных материалов.

Вибрационный стол, сделанный своими руками

Предназначение

Вибростол используется в производстве плитки для дорожек и тротуаров. Благодаря создающимся колебаниям удается сделать ровные, плотные элементы без пустот в структуре.

Принцип действия следующий: двигатель или другой источник подает на ровную поверхность вибрацию. На столешницу раскладывают формы с жидким раствором и оставляют в движении, чтобы масса утрамбовалась. Таким образом выходят пузырьки воздуха и получается прочная плитка. Благодаря данному методу производят изделия любой толщины и формы. Из-за создающихся колебаний раствор распределяется так, что удается проявить даже рисунок на поверхности.

Вибрация обеспечивает плотную структуру плитки без пустот

Необходимые материалы и инструменты

Чтобы сделать своими руками вибростол, в первую очередь, понадобятся чертежи. Если вы не владеете навыками проектирования, используйте готовый вариант. Что касается материалов, потребуются:

металлические трубы;
швеллеры или уголки;
листовое железо;
стальные пружины;
двигатель для создания вибрации.

Из профилей сооружается каркас. Трубы послужат основой для ножек. Ровный лист металла берут по размерам, соответствующим габаритам столешницы. Дополнительно понадобятся железные пластины с целью придания большей устойчивости ножкам. Пружины поддержат крышку, умеренно раскачивая её и создавая вибрацию, исходящую от двигателя.

Необходимые инструменты:

дрель;
болты;
болгарка;
сварочный аппарат.

Позаботьтесь о защите глаз, органов дыхания и рук во время работы.

Схематическое изображение конструкции вибростола

Процесс изготовления

Для сборки вибрационного стола из, представленных выше материалов, в первую очередь, нарезают детали подходящих размеров согласно чертежу. Далее из уголков или швеллеров сваривают каркас. На него в дальнейшем крепят столешницу, её оптимальный размер — 700х700 мм, но при этом важно учитывать мощность двигателя.

С целью обеспечения устойчивости конструкции по углам каркаса приваривают металлические трубы, служащие ножками. Дополнительно к их основанию крепят пластины. Благодаря этому вибростол фиксируют болтами к полу или организовывают стационарное рабочее место, залив ножки бетоном.

Столешница крепится к каркасу. При этом важно выставить идеальный уровень. Чтобы формы с плиточным раствором не сваливались во время работы аппарата, делают бортики. По углам крепятся пружины, которые служат связующим звеном между каркасом и крышкой.

Двигатель, прикручивается болтами с обратной стороны столешницы. Высота рассчитывается таким образом, чтобы он находился на достаточном расстоянии от пола.

Главный рабочий элемент — мотор

Так как вибростол предназначен для производства тротуарной плитки, к установке предъявляется ряд требований:

Устойчивость. Ножки обязательно фиксируются, идеальный вариант – стационарный стол.
Ровная поверхность. Столешница устанавливаются по уровню, чтобы раствор не перетекал в формах.
Оптимальная мощность. Мотор обязан обеспечивать достаточное, но не избыточное количество колебаний.

Подбор двигателя

Чтобы раствор утрамбовывался равномерно и не возникало перекосов или серьезных нарушений в структуре, к вибростолу подбирают оптимальный по мощности двигатель. Он подает на платформу вибрацию, а пружины распределяют по всей поверхности.

Если вы не планируете массовое производство, а хотите сделать ремонт у себя на участке, достаточно двигателя от стиральной машинки.

Минус такого мотора – способен выдержать лишь несколько десятков рабочих циклов, после этого, скорее всего, придется его заменить.

Для более профессиональных конструкций приобретают специальный аппарат, создающий вибрацию. Плюс в том, что его мощность регулируется, а нагрузки выдерживает значительно большие, чем предыдущий вариант. Однако и стоит он немало.

В любом случае самодельный вибростол позволит вам сэкономить при производстве уличной плитки и повысить качество изделий.

Как превратить это и любое умение в бизнес читайте на сайте https://zhazhda.biz/

Как сделать вибростол своими руками чертежи

Как сделать вибростол своими руками, чертежи, схемы, описание.

Основное назначение вибростола

Вибрация стола, позволяет выгнать лишний воздух из бетонного раствора, что в свою очередь улучшает прочностные свойства бетонного изделия.

Из каких же узлов состоит конструкция:

• основание (металлический каркас)
• столешница (рабочая плоскость стола)
• пружины (круглого или прямоугольного сечения)
• вибратор (площадочный однофазный вибратор)

ОСНОВАНИЕ

Подготовим необходимый материал:

• труба металлическая прямоугольная 25х50х3 (мм) ГОСТ 8645-68
• труба металлическая квадратная 50х50х3 (мм) ГОСТ 8639-82
• труба металлическая 63,5х3,5 (мм) ГОСТ 8734-75
• листовой металл толщиной 4 (мм) ГОСТ 19903-74

И так, как сделать вибростол своими руками по представленному чертежу?

Из труб нарежем заготовки необходимой длины. Из листового металла нарежем квадратные заготовки и просверлим в каждой (по углам) четыре сквозных отверстия. Все детали сварим между собой и получим жесткое основание, которое закрепим к поверхности пола при помощи анкерного соединения.

СТОЛЕШНИЦА

Подготовим необходимый материал:

• труба металлическая прямоугольная 25х50х3 (мм)
• труба металлическая 63,5х3,5 (мм)
• уголок металлический горячекатаный равнополочный 25х25х3 (мм) ГОСТ 8509-93
• листовой металл толщиной 3 (мм)
• листовой металл толщиной 5 (мм)

По представленному чертежу

Подготовим заготовки и сварим их между собой. Уголок, приваренный по периметру стола, будет являться его границей, и удерживать форму во время работы механизма.

Снизу стола приварим металлическую пластину с посадочными отверстиями под вибратор.

ПРУЖИНЫ

Выбираем из стандартного ряда производителей ГОСТ 18793-80, жесткость которых принимаем исходя из эксплуатационных нагрузок.

ВИБРАТОР

Выбираем из модельного ряда отечественных производителей, можно использовать марку ИВ-99Е

Технические характеристики:

• рабочее напряжение, В – 220
• сила потребляемого тока, А – 1,9
• потребляемая мощность, Вт – 250
• вес, кг – 14,5

Схема подключения – в руководстве по эксплуатации вибратора.

Порядок сборки:

1. Закрепляем к полу основание.

2. В трубы по углам вставляем пружины.
3. Закрепляем снизу столешницы вибратор.
4. Столешницу устанавливаем на пружины трубами вниз.

Как сделать вибростол своими руками, чертежи и подробное описание конструкции под рукой, осталось только желание, и выделить немного свободного времени.

Заказать чертеж

Поделитесь с друзьями!

Вибростол своими руками: пошаговая сборка, чертежи, видео

Станки и инструменты /13-дек,2013,13;20 / 59794
Дом построен, пришла очередь облагородить и обустроить участок. Легко сказать, а как вникнуть, то сколько всего нужно, хочется и беседку, и площадку для патио, и красивые садовые дорожки. Когда финансов не много, а цены на материалы иногда заоблачные то приходится выкручиваться и многое делать самому, своими руками.
Вот подумал и поставил себе задачу: сделать вибростол своими руками, и заодно использовать это основания под циркулярку и отрезной станок. Поэтому станок состоит из двух частей: столешницы и универсального основания.
Выбрал оптимальный размер 400*800 мм. исходя из материала, что у меня остался. Для большей устойчивости станка рекомендовал бы ширину делать 600 мм. Полная высота с вибростолешницей 1 м., самого основания 900 мм.
Чтобы изготовить вибростол своими руками необходимо:
— чертеж с размерами вибростола;
— 12 отрезков профильных труб;
— для столешницы — металлический лист;
— 4 уголока для ножек;
— электромотор на 220 В (точильный станок) и четыре болта для его закрепления;
— болгарка или электроножницы;
— сварочный аппарат;
Размеры основания вибростола

— Ножки сделанные из профтрубы сечением 40х40
— Подошвы толщиной 1,5 мм и 55х55
— Нижние царги из профтрубы 20х20
— Верхние царги из профтрубы 40х20
— Болты М14х40, которые приварены по углам для установки съемных столешниц.
— На основании приварен лист металла 1,5мм для крепления выключателя.
Размеры вибростолешницы

— Размер листа 1000*800, толщиной 1,5мм
— Рамка из профильной трубы 40х20 и 40х40
— Лист металла толщиной 8 мм — поверхность стола
— Гайки М12 для фиксации пружин, которые приварены по углам столешницы
— В центре стола швеллер № 8 (80х40) для крепления вибратора
— 4 пружины от клапанов двигателя (подобрано под наш размер) Внешний диаметр пружины 27 мм, внутренний 21 мм. Высота L=63 мм. Под нагрузкой (55 кг) L=53 мм.
Вибростол своими руками: чертежи

вибростол чертежи
Вибромеханизм для стола

Если есть возможность, можно приобрести заводской ЭВ-98Е 220 В, 0.9 кВт. Но дешевле будет купить стационарный шлифовальный станок, китайского производства и заказать в токаря выточить эксцентрики. По технике безопасности необходимо все эксцентрики скрыть кожухами.
Электрика, пусковой механизм вибростола

Изначально задумывалось, что вибростол будет мобильным поэтому к нему будет подходить удлинитель.
На основании станка установлено розетка, выключатель, вилка. Так как вибратор будет съемный то он оснащен кабелем и вилкой, которая будет втыкаться в розетку на станке.
Если кому необходимы чертежи, присылайте заявку на емейл — serggam гав ya.ru
Основание вибростола
пружины вибростола
столешня с криплением для вибратора
вибратор на столешне
Вибростол своими руками видео
:
Чертеж изготовления вибростола своими руками. Вибростолы для тротуарной плитки
своими руками.
Производство тротуарной плитки, а также изделий из бетона, гипса или строительных смесей предусматривает уплотнение рабочего состава. Под действием вибрации рабочий раствор заполняет угловые участки формы, приобретает повышенную прочность и необходимую структуру. Для изготовления изделий из бетона, предназначенных для бытового использования, можно своими руками изготовить вибростол.Это недорогое и простое в изготовлении оборудование по эффективности работы не уступает промышленным образцам.
Вибростол своими руками
Знакомство с оборудованием — вибростол
Для машинного формования бетонных изделий, разливаемых в специальные формы, используется вибрационное оборудование — универсальный вибростол. Сделать агрегат своими руками можно, главное понимать его назначение, устройство и принцип работы. Оборудование представляет собой металлическую конструкцию с шарнирно закрепленной рабочей площадкой, на которой размещаются формы.
Печь совершает до трех тысяч колебаний за одну минуту, что позволяет :
увеличить плотность бетонной массы;
повышают прочностные характеристики;
избавиться от воздушных включений.
В результате вибрационного воздействия бетонная конструкция уплотняется, что положительно сказывается на качестве, а также сроке службы тротуарной плитки и других видов изделий.
Для чего предназначен вибростол?
Малогабаритная виброплатформа, изготовленная в бытовых условиях, предназначена для решения широкого круга задач:

Работоспособность устройства определяется площадью рабочей пластины, а также интенсивностью колебаний.
Виброустойчивый — конструктивные особенности
Платформа для виброформования представляет собой механизм, состоящий из следующих элементов:
стальная рама. Представляет собой массивную металлическую конструкцию из вертикальных столбов, к которым жестко приварены перемычки;
рабочая плита. Это горизонтальная основа с плечом по верхнему контуру, ограничивающая подвижность форм;
Вибромотор
. При установке двигателя на вибростол своими руками нужно обращать внимание на массу эксцентрика, передающего колебательную пластину;
подвижное крепление. Обеспечивает соединение плиты со станиной. Представляет собой четыре пружинных элемента, установленных в очках;
пусковой автомат. Он выполняет функции подачи и отключения напряжения на вибродвигатель, а также защищает от тепловых перегрузок.
Решая, как сделать сам вибростол, следует обратить внимание на его эксплуатационные характеристики.

Что такое устройство вибростола?
Основные параметры, влияющие на эффективность уплотнения и качество выпускаемой продукции :
амплитуда колебательного движения;
частота вращения вала вибромотора.
Для оптимальной работы необходимо :
выбрать правильную эксцентриковую конструкцию;
выбрать место установки вибропривода;
оснастить площадку электродвигателем номинальной мощности.
Подбор оптимальных режимов осуществляется экспериментальным путем.
Как устроен самодельный вибростол
Перед изготовлением вибростола необходимо изучить принцип работы агрегата.
Формовочное устройство работает очень просто :

Самодельный вибростол из стиральной машины и промышленного оборудования работает по одному алгоритму.
Готовимся сделать вибростол своими руками — материалы и инструменты
Подготовьте все необходимое, чтобы сделать вибростол своими руками. Чертежи позволяют определить перечень материалов для его возведения.
Необходимо подготовить :

Установка частотного регулятора позволит изменять интенсивность формования при изготовлении изделий из различных строительных материалов.
Делаем самодельный вибростол своими руками — простые решения
Планируя сделать универсальный формовочный вибростол своими руками, чертежи необходимо приобрести заранее или нарисовать самостоятельно. Важно определиться с конструктивными особенностями вибрационного агрегата. Используются следующие типы виброуплотнителей:
формовочное оборудование. Применяется для вибротрамбовки бетонного раствора, заливаемого в литейные формы;
устройство развязки.Предназначен для удаления затвердевших изделий из форм с помощью специального приспособления;
нестандартных вариантов дизайна. Используется для изготовления ограниченного количества продуктов в домашних условиях.
Преимущество упрощенной конструкции — возможность сборки в течение ограниченного времени без дополнительных денежных затрат с использованием существующего оборудования и материалов.

Вибростол простой своими руками
Самые простые варианты :
на базе автомобильных пандусов. Для сборки трамбующего устройства понадобится 2-3 откоса, молоток, а также деревянный щит, размеры которого позволяют размещать формы.Процесс уплотнения происходит, когда формы устанавливаются на деревянную доску, расположенную на покрышках. При постукивании резиновым молотком бетонный состав уплотняется;
с помощью дрели или перфоратора. В конструкции используется плита из металлического листа или деревянной доски. Столешница ставится на горизонтальное основание и упирается в стену демпфером из куска резины. При включении пуансона, поднесенного к противоположной стороне основания, материал уплотняется.
Возможны и другие варианты, предполагающие использование старой стиральной машины, а также бывших в употреблении электродвигателей от бытовой техники.
Разрабатываем чертеж вибростола
Вы должны знать, разрабатывая рисунок на вибростоле, как правильно это делать.
Для этого необходимо :
,
использовать проверенную документацию, по которой ранее производилась вибрационная платформа;
самостоятельно разработать эскиз, используя действующий образец.
оптимальные размеры столешницы 50х100 см;
расстояние от пола до рабочей поверхности не должно превышать 80 см.

Как самому сделать вибростол
При разработке чертежа важно учитывать следующие требования :
двигатель не должен касаться основания или элементов конструкции;
поверхность рабочего стола горизонтальная;
: ножки рамы должны быть одинаковой длины для обеспечения устойчивости;
Ребра жесткости
установлены по углам для повышения устойчивости.
Перед разработкой рабочей документации необходимо предварительно определиться с габаритами агрегата и местом установки двигателя.Вибромотор желательно разместить в центре масс всей металлической конструкции.
Подбираем двигатель для вибростола
В качестве источника колебаний могут использоваться различные двигатели. :
б / у или новый мотор до 1000 Вт. Он способен передавать вибрацию на столешницу размером 0,8х1,5 м. На приводном валу электродвигателя необходимо закрепить два эксцентрика, угловое положение которых можно изменять.Это позволит отрегулировать амплитуду и силу колебаний;
промышленный вибрационный вибратор. Его следует прикрепить к поверхности рабочего стола. Стандартный двигатель вибратора оснащен эксцентриками, установленными на противоположных сторонах вала. Регулируя взаимное расположение дисбалансов, можно изменять уровень вибрационного воздействия.
В самодельном варианте вибропривода подшипники вала двигателя подвергаются повышенным нагрузкам под действием знакопеременных колебаний. Указанного недостатка лишает покупной вибратор, имеющий повышенный срок службы.

Двигатель для импровизированного вибростола
Также можно закрепить вал на подшипниковых опорах в нижней плоскости стола, имеющей смещенный центр тяжести. С помощью ременной передачи конструкция может быть соединена со шкивом двигателя. Уровень и направление вибрации в этом варианте регулируется положением эксцентрично закрепленной нагрузки.
Как сделать вибростол своими руками — чертежи и инструкции
По разработанным ранее чертежам сделать виброплатформу несложно, руководствуясь следующим алгоритмом:

Важно сваривать детали каркаса, поглощающие вибрационные нагрузки.
Как сделать вибростол своими руками без ошибок
При выполнении работ обращайте внимание на следующие пункты :
наличие бортика по периметру стола;
возможность регулировки амплитуды колебаний;
надежность крепления каркаса к полу;
качество сварного шва;
горизонтально при установке столешницы.
Изготовление сайта по чертежам позволит избежать ошибок.
Изготовление вибростола своими руками — требования безопасности
Соблюдать меры безопасности при сборке и устройстве :
использовать защитные очки при сварке и работе с «болгаркой»;
заземлить электроинструмент и привод устройства;
выполнять сварочные работы в спецодежде.
Не забывайте, что в помещении, где готовят, обязательно должен быть огнетушитель.
Заключение
Рекомендации помогут самостоятельно изготовить виброплатформу.Технология изготовления проста. Важно тщательно продумать особенности конструкции, серьезно отнестись к оформлению эскиза и соблюдать последовательность операций. Самодельный агрегат обеспечит эффективную герметизацию изделий в домашних условиях.
Производство тротуарной плитки осуществляется методом вибролитья. Для этого используется специальное приспособление — вибростол. В домашних условиях заменить его нечем, так что придется изготовить самому.
Как сделать вибростол для изготовления тротуарной плитки? Рассмотрим этот вопрос подробнее.
Процесс твердения бетона, сопровождающийся небольшими частыми колебаниями, протекает с выделением пузырьков воздуха, уплотнением бетонной конструкции и увеличением плотности и прочности материала. Для обеспечения этого режима используется вибростол. . Это поверхность, которая совершает частые колебательные движения (порядка 3000 / мин).
На эту поверхность устанавливаются формы для бетона и производится виброобработка. Режим значительно уплотняет структуру бетона , что существенно влияет на качество тротуарной плитки, условия эксплуатации которой требуют большой прочности.
Существуют различные типы устройств От крупных промышленных с гидравлическим источником колебаний для обработки больших бетонных блоков до небольших электрических, которые вибрируют с эксцентриком, установленным на валу двигателя. Поскольку дома доступен только второй вариант, устройство гидропривода рассматривать не будем.
Частота и амплитуда колебаний — характеристики, определяющие текстуру обрабатываемого материала. Они настраиваются опытным путем, заранее просчитать все нюансы слишком сложно, потому что в процесс вовлечено слишком много переменных.
Следовательно, конструкция стола должна предусматривать возможность некоторой регулировки амплитуды колебаний.
Узнайте, как складывать на нашем сайте. Расскажем о последовательных этапах проделанной работы.
А еще вы найдете много полезной информации по подготовке площадки под укладку тротуарной плитки.
Материалы и инструменты, которые потребуются
Специфика устройства позволяет использовать только металлические элементы.Все стыки сварные или болтовые. Соответственно, для изготовления понадобится листовой металл толщиной 3 мм (чем больше площадь, тем толще будет нужен лист).
Для кровати нужен уголок или швеллер. Пружины стола обеспечивают подвижность , размер которых должен соответствовать весу стола плюс нагрузке установленных форм.
Для сборки вибростола для тротуарной плитки своими руками понадобится сварочный аппарат, электродрель с набором сверл по металлу.Нарезка металлических деталей осуществляется болгаркой. Вам понадобится измерительный инструмент, набор ключей для резьбовых соединений.
Ножки стола требуют надежного крепления к полу иначе во время работы он будет бегать по комнате. Лучше всего в углубления зацементировать ножки, для чего необходимо к концам приварить пластины листового металла и углубить на 10-15 см.
Если возможно, засыпьте анкеры в пол и прикрепите к ним стол, эта опция при необходимости отключит устройство и переместит его в другое место.
Как нарисовать чертеж
Производство Вам нужно начать с создания чертежа устройства . Изготовление наугад не рекомендуется, так как узел, связанный сваркой, сложно переделать.
Все размеры необходимо рассчитать заранее. , расстояние, место крепления двигателя так, чтобы его расположение было как можно ближе к центру масс стола. Если эксцентрик расположен не на валу мотора, а на отдельном приводе, то он ставится по центру.Создание рисунка нужно начинать с кровати.
Учитывать высоту, тип крепления к полу , периметр обвязки кровати в плане повторения контуров рабочей поверхности. Это необходимо, так как пружины расположены по углам и в центральных точках сторон стола.
Как правильно выбрать двигатель
Область таблицы выбирается исходя из мощности двигателя, которая не должна быть слишком большой. Обычно хватает мощности до 1 кВт .К такому двигателю подойдет стол размером 1500 на 800 мм.
Размеры являются приблизительными, так как масса стола и частота вращения вала двигателя не учитываются. В общем, нужно обращать внимание не столько на мощность, сколько на состояние подшипников или втулок.
Они несут всю нагрузку, и для обеспечения длительной работы нужно выбирать двигатель с надежными подшипниками. При необходимости, если позволяет конструкция, можно доработать двигатель , сняв втулки и заменив их усиленными подшипниками.
Если вы планируете установить эксцентрик непосредственно на валу двигателя, эта процедура значительно увеличит производительность двигателя.
Инструкция по изготовлению

На этом процесс сборки самодельного вибростола для тротуарной плитки можно считать завершенным, осталось запустить устройство и отрегулировать амплитуду колебаний путем изменения положения эксцентрика.
Важные нюансы, предотвращение ошибок
По периметру рабочей поверхности стола нужен бортик для предотвращения скольжения формы с бетоном.
Если в качестве направляющих стержней для пружин используются длинные болты, пружины можно слегка натянуть, завинтив гайки с шайбами, чтобы более надежно закрепить стол и ограничить амплитуду вибрации.
Вместо обычного электродвигателя можно использовать вибратор типа IV99 или аналогичный, с помощью которого можно более точно контролировать вибрации и получать качественный результат.
Меры безопасности
Все работы должны производиться в помещении, предназначенном для таких действий.Сварочные работы, как пожароопасные, должны выполняться при наличии средств пожаротушения.
Резочные, сверлильные и другие работы по металлу выполняются с соблюдением техники безопасности. Следует обратить внимание на работу с болгаркой .
Первый запуск лучше всего производить при снятом приводном ремне. для устранения последствий неправильного подключения или крепления узлов.
Нельзя забывать о защитном заземлении., который необходимо подключить перед тестовым запуском.
В этом видео посмотрите, как можно сделать вибростол для производства тротуарной плитки своими руками:
Процесс сборки вибростола не занимает много времени, обычно его установка выполняется за один день .
Установка режима может производиться практически мгновенно, либо затягиваться на некоторое время, так как наиболее оптимальный вариант подбирается экспериментальным путем.
Изготовленный таким образом заполнитель может служить долго, и может использоваться как для производства тротуарной плитки, так и для других работ с бетоном, керамикой или другими составами, требующими виброобработки.
Изготовление тротуарной плитки своими руками — довольно интересный процесс, но для этого понадобятся определенные материалы и инструменты. Один из них — вибростол, о котором мы обещали написать.
В предыдущей статье мы говорили, поэтому обязательно прочтите. А сегодня вы узнаете, как сделать вибростол самостоятельно.
Требования к устройству
Затвердевание бетона всегда сопровождается небольшими колебаниями, при которых выделяются пузырьки воздуха. Благодаря этому будущее изделие становится прочным, а конструкция из бетона уплотняется.Для того, чтобы это обеспечить и нужен вибростол. Он колеблется с частотой 3000 движений в минуту.
Все вибростолы можно разделить на два типа:
Промышленные с гидравликой;
Для домашнего использования, создание вибрации с помощью эксцентрика, установленного на электродвигателе.
Именно последние мы и рассмотрим.
Важно! Поскольку сознательно подсчитать количество колебаний невозможно, вибростол должен иметь функцию регулировки амплитуды.
Но обо всем по порядку.
Для изготовления вибростола своими руками вам понадобится:
Металлический лист толщиной не менее 3 мм;
Пружины;
Швеллер и уголок;
Трубы
Электродрель;
Сварочный аппарат;
Болгарский;
Гаечные ключи;
Металлические ножки;
Чертеж
Прежде всего, необходимо нарисовать чертеж будущего вибростола или скачать его готовый в Интернете.Важно заранее рассчитать все размеры, необходимое расстояние.
Двигатель должен располагаться ближе к центру. Сам рисунок рисуется, начиная с кровати. При создании чертежа не забудьте учесть высоту стола и способы крепления к полу.
Выбор двигателя
Делая вибростол для плитки, нужно обращать внимание не только на саму конструкцию, но и на двигатель, ведь вся нагрузка будет приходиться на него.Точнее о подшипниках и втулке. Поэтому при выборе двигателя не стоит полагаться на его мощность, ведь для домашнего использования достаточно 1-2 кВт. Но подшипники должны быть качественными и надежными. В крайнем случае, во время эксплуатации вы можете их заменить.
Еще один совет! Устанавливая кулачок непосредственно на вал, вы значительно продлеваете срок службы двигателя.
Изготовление вибростола для тротуарной плитки
К сборке приступаем только после подготовки чертежа.
По его данным вырезаем заготовку для будущей кровати. Уголок — 45 мм. Диаметр труб должен быть не менее 65 мм. Длина в зависимости от желаемой высоты стола. Свариваем все необходимые элементы и только потом свариваем металлический лист.
После этого нужно взять пружину и разрезать ее на части одинаковой длины, в количестве десяти штук.
Затем к готовому каркасу привариваем пружины: по углам, по центру и между углом и центром на одинаковом расстоянии.
Из оставшихся кусков трубы делаем стаканы и привариваем их к нижней стороне стола. По диаметру они должны быть на 3 мм больше пружин и располагаться точно по месту их размещения.
Для надежной фиксации стержни можно приваривать.
После сварки нужно поставить стол на станину.
Эксцентриковый механизм приварен снизу, по центру.
Двигатель установлен на расстоянии, которое соответствует длине ремня.
В конце нужно установить кнопку включения / выключения, подключить питание.
На этом сборка и установка завершена. При необходимости вы можете запустить и откалибровать амплитуду колебаний. Это делается перемещением эксцентрика.
Ошибки и как их избежать
Обязательно сделайте бортик по периметру поверхности стола, чтобы при этом форма с плиткой не упала.
Для ограничения амплитуды вместо пружин можно приварить болты, на которые необходимо навинтить шайбу и гайку.
Чтобы точнее регулировать колебания, устанавливайте не двигатель, а вибратор типа ИВ-99.
Надежно закрепите ножки, чтобы стол в процессе не «уходил». Лучше всего их зацементировать.
Ножки вибростола должны быть достаточно высокими, чтобы не приходилось гнуться.
Двигатель не должен касаться земли.
Безопасность
Делая вибростол для тротуарной плитки своими руками, не забывайте о безопасности! Прежде всего, при проведении сварочных работ надевайте защитные средства.
Работайте с болгаркой осторожно, чтобы не повредить руки.
Не забудьте заземлить перед включением вибростола.
При первом запуске технического устройства снимите приводной ремень, чтобы исключить негативные последствия, связанные с неправильным подключением.
Как видите, сделать вибростол для создания плитки не так уж и сложно, достаточно придерживаться определенных правил. При их соблюдении изделие прослужит вам не один год, а в результате вы получите качественную плитку.
Конечно, он в любом случае будет отличаться от заводского, но выйдет намного дешевле. Экономия до 20% даже при сборке вибростола.
А чтобы вы увидели наглядный пример сборки, посмотрите видео ниже.
Проблема оформления треков на сайте рано или поздно встает перед всеми владельцами сайтов. Вариант использования для этих целей тротуарной плитки — один из самых простых, надежных и красивых. Поэтому для самостоятельного изготовления и укладки вам понадобится инструкция, как сделать вибростол для тротуарной плитки своими руками.В этой статье будут рассмотрены все нюансы сборки устройства, а также рекомендации специалистов по изготовлению рамы и выбору двигателя.
Вибростол, или как его еще называют, вибропресс — это специальное устройство, предназначенное для изготовления тротуарной плитки. Главное преимущество этого устройства — способность его рабочей поверхности колебаться. Кроме того, вибростол можно использовать и для других целей, например, для изготовления памятников, участков бетонных заборов и т. Д.
Что касается самостоятельного изготовления вибростола, то к нему чаще всего прибегают, когда хотят самостоятельно заняться изготовлением тротуарной плитки для украшения собственного двора. Хотя в некоторых случаях этот метод используется для организации собственного малого бизнеса.
Конечно, с помощью вибростола заниматься производством в промышленных масштабах однозначно невозможно, но с учетом того, что он может быть изготовлен из подручных материалов, а его основные функции — устранение пузырьков воздуха и уплотнение состава форм, такой прибор справится на отлично.
Мы максимально подробно рассмотрим, что нужно для изготовления самодельного вибростола, а также пошаговую инструкцию по его изготовлению.
Виды оборудования для производства тротуарной плитки
Вибростолы
разные, и прежде чем приступить к изготовлению, необходимо определиться с подходящим вариантом и его особенностями. Итак, в зависимости от направления вибрации различают такие типы устройств:
Модели с горизонтальной вибрацией.
Модели с вертикальной вибрацией.
Эти типы устройств делятся в зависимости от того, как именно в них расположен ротор. В этом случае более популярен первый вариант (стол с горизонтальной вибрацией).
В зависимости от способа установки вибростолы также можно разделить на два типа: стационарные и переносные (мобильные). Но в зависимости от специализации устройств различают те, которые предназначены для формования изделий, а также те, которые предназначены для извлечения готового изделия из формы с помощью вибрации.
Внешне формовочный и формовочный столы практически ничем не отличаются, за исключением специальной насадки с отверстиями, на которую устанавливается форма, из которой необходимо извлечь готовое изделие.
Если вы хотите изготовить собственный станок для производства тротуарной плитки, этого будет вполне достаточно, чтобы сделать вибростол с горизонтальной вибрацией. В этом случае убрать плитку можно двумя способами: вручную (обычно в домашней мастерской используются гибкие формы) или установив формовочную насадку.
Технология тротуарной плитки: принцип работы станка
Для того, чтобы понять, как правильно изготовить то или иное устройство, нужно разбираться в технологии изготовления тех элементов, для которых он предназначен. Поэтому рассмотрим принцип работы вибростола и то, для чего предназначена каждая из его составляющих.
Рабочая поверхность стола крепится к станине с помощью специальной пружинной системы, если это устройство горизонтальной вибрации, или с помощью подвесов, если устройство вертикальное.За счет работы электродвигателя номинальной мощности, на валу которого эксцентрик, столешница приводится в движение. Из-за того, что эксцентрик смещается, центр тяжести изменяется, в результате чего возникает желаемая вибрация.
Как сделать вибростол своими руками: чертежи и описание
Общее представление об устройстве вибростола можно получить, прочитав эскиз. Но для самостоятельного изготовления такой конструкции потребуется полноценный чертеж, который позволит учесть все нюансы и заранее обозначить необходимые размеры каждого из элементов.
Перед тем, как приступить к созданию рисунка, следует рассмотреть два самых популярных варианта: для начинающих и для мастеров. В первом случае вибропресс имеет более простую конструкцию, но позволяет выполнять основную задачу — формировать изделия. Сборка, обслуживание и уход за таким устройством довольно просты и вполне возможны даже для начинающего мастера.
Полезный совет! Со временем к такой простой конструкции могут быть добавлены дополнительные функции, такие как просеиватель песка.Главное, правильно провести все необходимые расчеты, чтобы добавление новых функций не привело к выходу из строя основных элементов.
Более сложные конструкции, разработанные для мастеров, изначально сочетают в себе вибропресс и просеиватель песка. По сборке такая конструкция более сложна, однако удобна тем, что облегчает процесс получения компонентов нужной фракции.
Пошаговая инструкция по изготовлению горизонтального вибростола
Первое, на что стоит обратить внимание перед началом работы — это размер столешницы.Считается, что минимальный размер поверхности должен быть 600х600, так как с более узкими сторонами фигуры при движении будут опускаться. Кроме того, узкая конструкция будет иметь меньшую устойчивость.
Полезный совет! Если в процессе изготовления тротуарной плитки в домашних условиях формы все же отваливаются, можно попробовать уменьшить их количество. Это негативно скажется на работоспособности устройства, но в этом случае количество плиток, поврежденных из-за падения, будет уменьшено.
Во многом размер вибростола определяется необходимым объемом производства. Можно сказать, что существует прямая зависимость — чем больше элементов необходимо сделать за один раз, тем больше должна быть площадь столешницы. Естественно, для большого вибропресса потребуется более мощный двигатель, а материалы, из которых будет собираться конструкция, должны быть очень прочными.
Что касается высоты вибростола, то все зависит от индивидуальных данных человека, который должен на него работать.Стандартным ростом, оптимально подходящим для человека среднего роста, считается 90-100 см.
Важно! При определении высоты стола стоит учитывать способ установки, который будет использоваться. Так, например, если стационарный прибор нужно вкопать в землю и зацементировать, то нужно заранее учесть длину ножек стола.
Материалы и инструменты, необходимые для сборки вибростола: цены и характеристики
Для того, чтобы собрать конструкцию самостоятельно, вам понадобится болгарка, сварочный аппарат, дрель, а также умение обращаться с ними.Учтите список необходимых материалов, который можно найти среди раздаточных материалов.
Для столешницы можно использовать фанеру или лист металла подходящего размера. В этом случае фанерный лист должен быть толщиной 14 мм. Это позволит передать большее количество вибрации из-за небольшой толщины, но при этом обеспечит необходимую прочность конструкции. Кроме того, таким образом можно значительно снизить уровень шума при работе устройства. Если используется металлический лист, то его толщина должна быть в пределах 5-10 мм.
Стоимость фанерного листа желаемой толщины из березового шпона составит около 650 рублей при стандартном размере 1525 × 1525 мм. Но лист горячекатаного металла толщиной 5 мм будет стоить дороже, около 1000 рублей.
Полезный совет! Если доступен металлический лист меньшей толщины, его также можно использовать путем усиления конструкции металлическими уголками или трубами, приваренными к центру листа и по периметру.
Уголки металлические размером 50х50 мм. Они потребуются для создания окантовки столешницы и во время работы вибростола не позволят формам для производства тротуарной плитки сдвинуться с поверхности в результате вибрации. Стоимость их составит порядка 140 рублей за 1 м.
Канал для крепления мотора (около 210 руб / мп). Его нужно будет приварить в центре обратной стороны столешницы, предварительно просверлив отверстия, которые будут использоваться для болтов, удерживающих двигатель.
Металлические трубы для ножек столов. Обычно для этого используются элементы толщиной 2 мм и размером 40 × 40. Цена будет 107 рублей за 1 м.
Трубы для формирования верхней и нижней части каркаса. Поскольку основная нагрузка будет приходиться именно на эти элементы, стоит выбрать достаточно прочный материал — для верхней части толщиной 40 × 20 и 2 мм и не менее 20 × 20 такой же толщины для нижней. Стоимость составит 84 руб. / М. и 53 руб / м.п. соответственно.
Металлические пластины для использования в качестве подошвы опорных ножек. Для этого подойдут куски металла размером не менее 50 × 50 и толщиной 2 мм.
Статья по теме:
Материалы для изготовления и их особенности. Изготовление бетона для плитки в доме. Общие советы.
Вам также понадобится пластина для установки электрооборудования и пружины, которые предназначены для обеспечения вибрации. Приобрести эти элементы при саморазборке вполне возможно.Многочисленные отзывы свидетельствуют о том, что идеальным вариантом является использование рессор от мопедов, стоимость которых при высоте 113 мм и диаметре 54 мм составит около 500 рублей. Они устанавливаются по углам стола, а при большой площади поверхности дополнительно монтируется по центру.
Важно! Если в центре столешницы была установлена дополнительная пружина, то место установки двигателя и конфигурация опоры будут изменены.
Дополнительные аспекты, на которые следует обратить внимание при выборе материалов для вибростола
Помимо вышеперечисленных материалов, стоит тщательно выбрать другие компоненты, которые, хотя и не видны, во многом определяют качество устройства:
болты для крепления пружин. Этот элемент действует как чашка для пружины, поэтому он должен обладать должной прочностью. Иногда для этого используются трубные заготовки длиной 50-70 мм.Важно, чтобы их диаметр превышал диаметр пружины на 5-10 мм;
болтов и шайб (обычно 4 шт.), Которые необходимы для крепления двигателя;
электрический кабель, который должен иметь достаточное сечение. Также стоит учесть наличие в непосредственной близости розетки и автоматического выключателя.
Важно! Если диаметр самодельной чашки будет значительно превышать диаметр самой пружины, это приведет к тому, что вибрация будет неравномерной.В результате пружина быстро изнашивается, и движение стола можно было бы назвать раскачиванием, а не вибрацией.
Производство тротуарной плитки в домашних условиях: как выбрать электродвигатель
Рассмотрим два самых популярных варианта: их стоимость и характеристики:
ИВ-99 Э мощностью 0,5 кВт. Его масса 14,5 кг, частота вращения 3000 об / мин, тяговое усилие до 5 кН. Устройство получает питание от сети мощностью 220 В.Приобрести его можно по цене 7650 руб.
IV-98 E — более мощная модель (0,9 кВт), которая имеет больший вес 22,5 кг и движущую силу до 11 кН. Причем скорость вращения тоже 3000 об / мин. Но главное отличие этой модели от предыдущей — наличие дисбалансов на роторе, которые вращаются вместе с валом ротора. Для питания также может использоваться обычная сеть 220 В. Стоимость данной модели составляет 8540 рублей.
Для производства небольшого количества плитки этого будет более чем достаточно, но если вы хотите организовать в своей мастерской небольшой завод тротуарной плитки, то лучше обратить внимание на модель IV-104 B, с емкость 0.53 кВт. Для его питания потребуется сеть 380 В, однако это позволит добиться движущей силы в 6,3 кН.
Но бывают случаи, когда речь идет об изготовлении очень небольшого количества тротуарной плитки для дорожек на дачу, и приобретать мотор для этой цели просто неоправданно. В этом случае за основу мастера берут двигатель от старой стиральной машины или насосной станции. В этом случае придется потратить гораздо меньше денег, при необходимости заплатив только токарю за некоторые переделки.
Единственный существенный недостаток этого решения — хрупкость старых двигателей. Они крайне редко выдерживают более трех десятков рабочих циклов. После этого ось ломается или подшипник полностью заклинивает. Поэтому, если планируется изготовление большого количества плитки, лучше приобрести более прочный двигатель, способный прослужить необходимый период времени.
Важно! Основная задача двигателя — обеспечить равномерную вибрацию поверхности, так как в противном случае раствор может закипеть в емкости, что приведет не к уплотнению, а, наоборот, к повышенной хрупкости продуктов.
Даже с учетом необходимости закупки всех необходимых элементов, изготовление такой конструкции своими руками намного дешевле, чем покупка вибростола для тротуарной плитки.
Вибростол для тротуарной плитки своими руками: правила сборки конструкции
После того, как будут закуплены все необходимые материалы, остается только собрать конструкцию воедино. Но чтобы получившееся устройство исправно функционировало долгие годы, необходимо придерживаться следующих правил:
Все металлические элементы перед сборкой необходимо вскрыть антикоррозийным составом.Это обеспечит им надежную защиту от ржавчины. Для этого отлично подойдет грунтовка ГФ-021 Лакра, стоимость которой всего 125 руб / кг или краска-эмаль. В то же время, если вам придется иметь дело с элементами, которые уже подверглись процессам коррозии, придется приобретать более дорогой материал, например, грунтовку ЭП-0180 стоимостью 188 руб. / Кг.
Для крепления компонентов вибростола необходимо использовать сварной шов. Болты для этой цели не используются, так как со временем в результате воздействия вибрации они могут расшататься, что приведет к снижению жесткости опоры.Такое решение допускается только для сборно-разборных конструкций, но в этом случае необходимо регулярно подтягивать болты.
Очень важно, чтобы двигатель, производящий вибрацию, ни в коем случае не касался земли. Это не допускается технологией производства тротуарной плитки, и поэтому перед тем, как приступить к изготовлению первой партии, устройство необходимо испытать, запустив и проверив амплитуду колебаний и жесткость пружин.
Все ножки опоры должны иметь одинаковую длину. Однако для того, чтобы пользоваться столом было удобно, также необходимо позаботиться о том, чтобы поверхность, на которой он будет установлен, была ровной. Это позволит избежать перекосов и сделает процесс изготовления тротуарной плитки для дачи максимально эффективным. Разумно подумать о том, чтобы прикрепить стол к поверхности. Это можно сделать с помощью подходящих анкеров или бетонного раствора.
Полезный совет! В некоторых случаях идеальное расположение двигателя можно определить только эмпирически.Если в вибропрессе вас что-то не устраивает, можно немного поэкспериментировать, чтобы добиться желаемого эффекта и удобства использования.
Методы дисбаланса двигателя вибростола
В зависимости от того, где установлен двигатель, необходимо разбалансировать ременной привод на столешнице или на шкиве. Сделать это можно несколькими способами:
№
для надевания на вал круглого шкива, из которого высверливается или обтачивается участок круга;
экспериментально подобрать гайку, подходящую по размеру и весу, и приварить ее к шкиву;
надеть муфту на вал, предварительно приварив болт с двумя гайками, размещенными поперек его конца.Из-за того, что гайки можно перемещать по резьбе, осуществляется дисбаланс.
Как видите, самостоятельное изготовление тротуарной плитки для дачи — посильная задача, если потратить время и силы на изучение вопроса и сборку необходимого устройства. Хотя следует отметить, что с помощью такого вибростола можно организовать, например, небольшое производство тротуарной плитки из полимерного песка.
Проблема оформления треков на сайте рано или поздно встает перед всеми владельцами сайтов.Вариант использования для этих целей тротуарной плитки — один из самых простых, надежных и красивых. Поэтому для самостоятельного изготовления и укладки вам понадобится инструкция, как сделать вибростол для тротуарной плитки своими руками. В этой статье будут рассмотрены все нюансы сборки устройства, а также рекомендации специалистов по изготовлению рамы и выбору двигателя.

Вибростол применяется для производства полимерно-песчаной тротуарной плитки, элементов бетонных ограждений, фигур, памятников, статуй методом вибролитья.
Вибростол или, как его еще называют, вибропресс — это специальное устройство. предназначен для изготовления тротуарной плитки.Главное преимущество этого устройства — способность его рабочей поверхности колебаться. Кроме того, вибростол можно использовать для других целей, например, для изготовления памятников, участков бетонных заборов и т. Д.

С помощью вибростола и специальных форм можно изготавливать тротуарную плитку любых размеров и конфигурации.
Что касается самостоятельного изготовления вибростола, то к нему чаще всего прибегают, когда хотят самостоятельно заняться изготовлением тротуарной плитки для украшения собственного двора.Хотя в некоторых случаях этот метод используется для организации собственного малого бизнеса.
Конечно, с помощью вибростола заниматься производством в промышленных масштабах однозначно невозможно, но с учетом того, что он может изготавливаться из подручных материалов, а его основные функции — устранение пузырьков воздуха и уплотнение состава форм , такое устройство справится на отлично.
Мы максимально подробно рассмотрим, что нужно для изготовления самодельного вибростола, а также пошаговую инструкцию по его изготовлению.

Вибростол можно купить в строительном магазине или изготовить самостоятельно из подручных материалов
Виды оборудования для производства тротуарной плитки
Вибростолы разные, и прежде чем приступить к изготовлению, необходимо определиться с подходящим вариантом и его особенностями . Итак, в зависимости от направления вибрации различают такие типы устройств:
Модели с горизонтальной вибрацией.
Модели с вертикальной вибрацией.
Эти типы устройств делятся в зависимости от того, как именно в них расположен ротор. В этом случае более популярен первый вариант (стол с горизонтальной вибрацией).
В зависимости от способа установки вибростолы также можно разделить на два типа: стационарные и переносные (мобильные). Но в зависимости от специализации устройств различают те, которые предназначены для формования изделий, а также те, которые предназначены для извлечения готового изделия из формы с помощью вибрации.
Внешне формовочный и формовочный столы практически ничем не отличаются, за исключением специальной насадки с отверстиями, на которую устанавливается форма, из которой необходимо удалить готовое изделие.

Конструктивная схема вибростола для производства тротуарной плитки
Если вы хотите сделать собственный станок для производства тротуарной плитки, вполне будет достаточно изготовить вибростол с горизонтальной вибрацией. В этом случае убрать плитку можно двумя способами: вручную (обычно в домашней мастерской используются гибкие формы) или установив формовочную насадку.
Технология тротуарной плитки: принцип работы станка
Для того, чтобы понять, как правильно изготовить то или иное устройство, нужно разбираться в технологии изготовления тех элементов, для которых он предназначен. Поэтому рассмотрим принцип работы вибростола и то, для чего предназначена каждая из его составляющих.
Рабочая поверхность стола крепится к станине с помощью специальной пружинной системы, если это устройство горизонтальной вибрации или с помощью подвесов, если устройство вертикальное.За счет работы электродвигателя номинальной мощности, на валу которого эксцентрик, столешница приводится в движение. Из-за того, что эксцентрик смещается, центр тяжести изменяется, в результате чего возникает желаемая вибрация. Для удобства работы с вибростолом следует учитывать высоту ножек основания
Как сделать вибростол своими руками: чертежи и описание
Общее представление об устройстве вибростола можно получить, прочитав эскиз.Но для самостоятельного изготовления такой конструкции потребуется полноценный чертеж, который позволит учесть все нюансы и заранее обозначить необходимые размеры каждого из элементов.
Перед тем, как приступить к созданию рисунка, следует рассмотреть два самых популярных варианта: для начинающих и для мастеров. В первом случае вибропресс имеет более простую конструкцию, но позволяет выполнять основную задачу — формировать изделия. Сборка, обслуживание и уход за таким устройством довольно просты и вполне возможны даже для начинающего мастера.
Полезный совет! Со временем к такой простой конструкции могут быть добавлены дополнительные функции, такие как просеиватель песка. Главное, правильно провести все необходимые расчеты, чтобы добавление новых функций не привело к выходу из строя основных элементов.
Более сложные конструкции, разработанные для мастеров, изначально сочетают в себе вибропресс и просеиватель песка. По сборке такая конструкция более сложна, однако удобна тем, что облегчает процесс получения компонентов нужной фракции.

Схема станины и разоформмофочной насадки для вибростола
Пошаговая инструкция изготовления горизонтального вибростола
Первое, на что стоит обратить внимание перед началом работы, это размер столешницы. Считается, что минимальный размер поверхности должен быть 600х600, так как с более узкими сторонами фигуры при движении будут опускаться. Кроме того, узкая конструкция будет иметь меньшую устойчивость.
Полезный совет! Если в процессе изготовления тротуарной плитки в домашних условиях формы все же отваливаются, можно попробовать уменьшить их количество.Это негативно скажется на работоспособности устройства, но в этом случае количество плиток, поврежденных из-за падения, будет уменьшено.
Во многом размер вибростола определяется необходимым объемом производства. Можно сказать, что существует прямая зависимость — чем больше элементов необходимо сделать за один раз, тем больше должна быть площадь столешницы. Естественно, для большого вибропресса потребуется более мощный двигатель, а материалы, из которых будет собираться конструкция, должны быть очень прочными.

Основание вибростола и фиксация дисбаланса
Что касается высоты вибростола, то все зависит от индивидуальных данных человека, который должен у него работать. Стандартным ростом, оптимально подходящим для человека среднего роста, считается 90-100 см.
Важно! При определении высоты стола стоит учитывать способ установки, который будет использован. Так, например, если стационарный прибор нужно вкопать в землю и зацементировать, то нужно заранее учесть длину ножек стола.
Материалы и инструменты, необходимые для сборки вибростола: цены и характеристики
Для того, чтобы собрать конструкцию самостоятельно, вам потребуются болгарка, сварочный аппарат, дрель, а также умение обращаться с ними. Учтите список необходимых материалов, который можно найти среди раздаточных материалов.
Пример реализации вибростола для изготовления тротуарной плитки с формовочной насадкой
В качестве столешницы можно использовать фанеру или лист металла подходящего размера.В этом случае фанерный лист должен быть толщиной 14 мм. Это позволит передать большее количество вибрации из-за небольшой толщины, но при этом обеспечит необходимую прочность конструкции. Кроме того, таким образом можно значительно снизить уровень шума при работе устройства. Если используется металлический лист, то его толщина должна быть в пределах 5-10 мм.
Стоимость фанерного листа желаемой толщины из березового шпона составит около 650 рублей при стандартном размере 1525 × 1525 мм.А вот лист горячекатаного металла толщиной 5 мм будет стоить дороже.
Полезный совет! Если доступен металлический лист меньшей толщины, его также можно использовать, усилив конструкцию металлическими уголками или трубами, приваренными к центру листа и по периметру.
Дисбаланс используется для возбуждения колебаний в механизме вибрации вибростола.
Уголки металлические размером 50 × 50 мм. Они потребуются для создания окантовки столешницы и во время работы вибростола не позволят формам для производства тротуарной плитки сдвинуться с поверхности в результате вибрации.
Канал для крепления двигателя В центре обратной стороны столешницы необходимо приварить предварительно просверленные отверстия, которые будут использоваться для болтов, удерживающих двигатель.
Металлические трубы для ножек столов. Обычно для этого используются элементы толщиной 2 мм и размером 40 × 40.

Надежность крепления всех элементов вибростола обеспечивает правильную работу устройства, качество выпускаемой продукции и длительность эксплуатации.
Трубы для формирования верхней и нижней частей каркаса.Поскольку основная нагрузка будет приходиться именно на эти элементы, стоит выбрать достаточно прочный материал — для верхней части толщиной 40 × 20 и 2 мм и не менее 20 × 20 такой же толщины для нижней. .
Металлические пластины для использования в качестве подошвы опорных ножек. Для этого подойдут куски металла размером не менее 50 × 50 и толщиной 2 мм.
Вам также понадобится пластина для установки электрооборудования и пружины, которые предназначены для обеспечения вибрации.Приобрести эти элементы при саморазборке вполне возможно. Многочисленные отзывы свидетельствуют о том, что идеальным вариантом является использование рессор от мопедов, стоимость которых при высоте 113 мм и диаметре 54 мм составит около 500 рублей. Они устанавливаются по углам стола, а при большой площади поверхности дополнительно монтируется по центру.
Важно! Если в центре столешницы была установлена дополнительная пружина, то место крепления двигателя и конфигурация опоры изменится.

Вибростол для изготовления тротуарной плитки может быть изготовлен из подручных материалов без значительных финансовых вложений
Дополнительные аспекты, на которые следует обратить внимание при выборе материалов для вибростола
Помимо вышеперечисленных материалов, стоит внимательно отнестись к выберите другие компоненты, которые хоть и не видны, но во многом определяют качество устройства:
болты для крепления пружин. Этот элемент действует как чашка для пружины, поэтому он должен обладать должной прочностью.Иногда для этого используются трубные заготовки длиной 50-70 мм. Важно, чтобы их диаметр превышал диаметр пружины на 5-10 мм;
болты и шайбы (обычно 4 шт.), Необходимые для крепления двигателя;
электрический кабель, который должен иметь достаточное сечение. Также стоит учесть наличие в непосредственной близости розетки и автоматического выключателя.
Важно! Если диаметр самодельной чашки будет значительно превышать диаметр самой пружины, это приведет к тому, что вибрация будет неравномерной.В результате пружина быстро изнашивается, и движение стола можно было бы назвать раскачиванием, а не вибрацией.

Схема конструкции вибростола с просеивателем
Производство тротуарной плитки в домашних условиях: как выбрать электродвигатель
Рассмотрим два наиболее популярных варианта: их стоимость и характеристики:
IV-99 E мощностью 0,5 кВт. Его масса 14,5 кг, частота вращения 3000 об / мин, тяговое усилие до 5 кН. Устройство получает питание от сети мощностью 220 В.Приобрести его можно по цене 7650 руб.
IV-98 E — более мощная модель (0,9 кВт), которая имеет больший вес 22,5 кг и движущую силу до 11 кН. Причем скорость вращения тоже 3000 об / мин. Но главное отличие этой модели от предыдущей — наличие дисбалансов на роторе, которые вращаются вместе с валом ротора. Для питания также может использоваться обычная сеть 220 В. Стоимость данной модели составляет 8540 рублей.
Для производства небольшого количества плитки этого будет более чем достаточно, но если вы хотите организовать в своей мастерской небольшой завод тротуарной плитки, то лучше обратить внимание на модель IV-104 B, с емкость 0.53 кВт. Для его питания потребуется сеть 380 В, однако это позволит добиться движущей силы в 6,3 кН.
Но бывают случаи, когда речь идет об изготовлении очень небольшого количества тротуарной плитки для дорожек на дачу, и приобретать мотор для этой цели просто неоправданно. В этом случае за основу мастера берут двигатель от старой стиральной машины или насосной станции. В этом случае придется потратить гораздо меньше денег, при необходимости заплатив только токарю за некоторые переделки.
Единственный существенный недостаток этого решения — хрупкость старых двигателей. Они крайне редко выдерживают более трех десятков рабочих циклов. После этого ось ломается или подшипник полностью заклинивает. Поэтому, если планируется изготовление большого количества плитки, лучше приобрести более прочный двигатель, способный прослужить необходимый период времени.
Важно! Основная задача двигателя — обеспечить равномерную вибрацию поверхности, так как в противном случае раствор может закипеть в емкости, что приведет не к уплотнению, а, наоборот, к повышенной хрупкости изделий.
Даже с учетом необходимости закупки всех необходимых элементов сделать такую конструкцию своими руками намного дешевле, чем покупать вибростол для тротуарной плитки. Мощность электродвигателя определяет срок службы станка и необходимое количество выпускаемой тротуарной плитки
Вибростол для тротуарной плитки своими руками: правила сборки
После закупки всех необходимых материалов остается только для сборки конструкции.Но для того, чтобы получившееся устройство исправно работало долгие годы, необходимо придерживаться следующих правил:

Способы разбалансировки двигателя вибростола
В зависимости от того, где установлен двигатель, необходимо разбалансировать блок ременной передачи на столешницу или на шкиве. Для этого есть несколько способов:
надеть на вал круглый шкив, из которого высверливается или обтачивается участок круга;
экспериментально подобрать гайку, подходящую по размеру и весу, и приварить ее к шкиву;
надеть муфту на вал, предварительно приварив болт с двумя гайками, размещенными поперек его конца.Из-за того, что гайки можно перемещать по резьбе, осуществляется дисбаланс.
Для надежной длительной работы вибростола стоит использовать стальные элементы и варочный аппарат для крепления
Как видите, самостоятельное изготовление тротуарной плитки для дачи — посильная задача, если потратить время и усилия по изучению вопроса и сборке необходимого устройства. Хотя следует отметить, что с помощью такого вибростола можно организовать, например, небольшое производство тротуарной плитки из полимерного песка.
Diy Вибрационный стол для ваших пресс-форм по доступной цене — Cute766
Вибрационный стол Diy для ваших форм по цене
3-я песня accralate the dark contenent от kevin macleod под лицензией Creative Commons Attribution License (лицензия creativecommons.org от 4. Брюс заполняет восемь форм за один раз. Заполняйте прямо поверх вибрирующего стола, в то время как двигатель выключен .заполните каждую форму примерно наполовину до верха бетоном. включите стол, выдавливая пузырьки воздуха и уплотняя бетонную смесь (около 10 секунд). Прикрепите опорные рельсы 1 x 2 дюйма ко всем краям доски, чтобы предотвратить разрушение плиты при вибрации. Обратите внимание: для промышленного производства камня необходим сверхмощный бетонный вибростол. подробнее здесь. Отливка формы: поместите форму на стол, когда вибродвигатель бетона выключен. заполнить форму примерно на 30- 50%.Я покажу вам, как я сделал вибростол из нескольких пружин, двух кусков фанеры и двигателя, который я вывел из равновесия с помощью зажима для шланга. я намерен использовать i. 7 апреля 2015 г. Сделай сам бетонный вибратор для малых форм: привет, ребята, я был взволнован литьем много лет назад, но имел ограниченный успех. Недавно я сделала несколько сладких лампочек. но именно чтение комментариев от chengcrete заставило меня задуматься. большая часть действительно гладкого идеального бетона мо….
Как построить вибростол на бюджетный Youtube
Убедитесь, что он подходит, введя номер своей модели.материал вибростола: твердая ламинированная фанера из нержавеющей стали максимальная нагрузка: 10 кг (22 фунта) входное напряжение: 110 В 60 Гц 220 В 50 Гц Регулировка скорости: да (5 уровней) частота до 5000 об / мин Размер: столешница 520 x 325 мм (20,5 x 12,8 дюйма) дюймы). Бетонный вибратор для малых форм своими руками: привет, ребята, я был взволнован литьем много лет назад, но не имел успеха. Недавно я сделала несколько сладких лампочек. но именно чтение комментариев от chengcrete заставило меня задуматься. Получаем: секс-игрушки дорогие.Если вы хотите сделать карманную киску из предметов домашнего обихода, мы собрали лучшие онлайн-видео о флешлайне своими руками.
Вибрационный стол для изготовления пресс-форм и литья Stan Winston
Как сделать бетонный стол с полированной бетонной столешницей с помощью
Купить вибростол Получить цену лабораторного оборудования

Вибростол своими руками для ваших форм, сделанный максимально дешево!
Привет! в этом видео я покажу вам, как сделать вибростол для форм из силиконовой резины как можно дешевле! на самом деле мне это ничего не стоило !! 0 фунтов стерлингов! Я занимаюсь изготовлением литых деталей из цемента, и пузыри — полный облом, братан! Чтобы избавиться от пузырей, я построил 2 вибростола.первая таблица в этом видео я покажу вам, как сделать вибростол для изготовления бетонных плит. Я не профессионал в изготовлении бетонных плит — любые предложения как построить бетонный вибростол примерно за 200 долларов с помощью электрического вибрационного двигателя. это лучший инструмент для производства сборного железобетона. вибрирующий В этом видео показан процесс изготовления недорогого небольшого вибростола, который я использовал для отливки тротуарной плитки. вибростол отлично справился со своей задачей.плитка искал более дешевую альтернативу готовому промышленному вибростолу, использовал ручную шлифовальную машинку вместо дорогого вибромотора, проект взял Я покажу вам, как я сделал вибростол из нескольких пружин, двух кусков фанеры и двигателя, который я вывел из равновесия с помощью зажима для шланга. я собираюсь использовать это для формованная форма # вибростол # другие видео своими руками изготовление небольшого вибростола для отливки вибролитой тротуарной плитки этот стол предназначен для изготовления небольшого объема брусчатки и брусчатки. это мое видео о том, как сделать простой бетонный вибростол за 50 или 80 долларов.вот вибрационный двигатель, использованный в этом видео: ссылка в великобритании
Завершите бетонные проекты с планами вибростола из гизмопланов
Вибрационный стол для бетона
стол может вместить до 600 фунтов бетонных проектов
Дулут, Миннесота (PRWEB) 12 апреля 2012 г.
Люди, которым нравится делать декоративные и плоские бетонные работы, теперь могут построить свой собственный вибростол благодаря Gizmoplans.Лидер проектов DIY расширяет свой раздел бетонного оборудования, публикуя планы о том, как построить стол для вибрирующего бетона на своем веб-сайте. С помощью собственного бетонного вибростола люди смогут добавить профессиональную отделку на такие предметы, как садовые украшения, плиты, ступеньки и статуи.
Люди, работающие с бетоном, понимают, насколько важно удалить пузырьки воздуха из материала до того, как он схватится. Вибрационный стол используется для разрыхления этих пузырьков и позволяет им подняться на поверхность, что приводит к гладкой поверхности бетона и профессиональному виду.Gizmoplans дает людям возможность построить свой собственный бетонный вибростол с легко читаемыми планами по невысокой цене. Планируется построить стол шириной 24 дюйма, длиной 30 дюймов и высотой 36 дюймов со стальной рамой и резиновыми виброопорами для максимальной устойчивости. Кроме того, стол может вместить до 600 фунтов бетонных проектов, имеет электрическую ножную педаль 110 вольт — 1 фаза, прост в использовании и даже имеет регулируемую скорость и усилие, чтобы пользователь мог добиться гладкой отделки, независимо от того, что они делают.
Планы бетонных вибростолов легко найти на вкладке бетонного оборудования Gizmoplans на их веб-сайте и включают в себя следующее:
• Планы расположения магазинов
Фактические производственные планы цеха
Перечень материалов, в том числе требуемый запас стальных деталей, закупаемые детали и поставщики
с номерами телефонов
Цветные фотографии готового вибростола для облегчения понимания
Чертежи отдельных деталей
Планы вибростола легко проследить.Если кто-то ищет стол большего размера, он обнаружит, что может внести изменения в планы, которые позволят им построить стол в соответствии со своими требованиями. Gizmoplans предлагает 100-процентную гарантию риска и профессиональную помощь, если кому-то понадобится совет в любой момент во время процесса строительства через Интернет или по телефону. Планы можно мгновенно загрузить из Интернета, чтобы пользователям не приходилось ждать отправки. Для получения дополнительной информации о бетонном вибростоле из Gizmoplans и других планов проектов DIY посетите их веб-сайт по адресу http: // gizmoplans.com / вибростол-бетон-вибростол.
О гизмопланах
Gizmoplans — это информационный онлайн-сайт, который предоставляет компаниям и частным лицам загружаемые решения для самостоятельной сборки. Эти планы могут быть использованы для создания проектов для отдыха, хобби, переработки отходов, промышленности, деревянных ремесел, металлообработки, альтернативной энергетики и многого другого. Gizmoplans также является центром, где предприятия и частные лица могут загружать и продавать свои собственные планы, шаблоны, электронные книги с практическими рекомендациями и многое другое. Эта онлайн-торговая площадка может принести пользу как покупателю, так и продавцу в сообществе DIY.Чтобы получить дополнительную информацию о планах DIY и проектах DIY, посетите веб-сайт Gizmoplan http://gizmoplans.com/.
Поделиться статьей в социальных сетях или по электронной почте:
Как сделать бетонную столешницу | инструкции
Посмотрите видео об этом шаге.
Для нашей столешницы площадью 12 квадратных футов нам потребовалось три 60-фунтовых мешка товарного бетона. Добавьте воды в бетон и перемешайте лопатой в соответствии с инструкциями производителя.
Если вы хотите добавить цвета столешнице, сейчас самое время добавить пигмент в смесь. Пигментные добавки бывают в виде порошка или жидкости. Жидкие пигменты легко измерить и смешать, особенно с небольшими партиями бетона, подобными этой. Но не забывайте учитывать количество воды в пигменте при измерении воды для бетона. Контроль количества воды, добавляемой в бетонную смесь, имеет решающее значение для получения однородного цвета. См. Инструкции производителя.
Правильное перемешивание бетона имеет решающее значение для его прочности и долговечности.Когда он достигнет текстуры арахисового масла, пора добавить его в форму. Помните, что бетон внизу формы станет верхом бетонной плиты.
Используя небольшую лопату или ведро, вылейте бетон в форму, прижимая и уплотняя ее по мере заполнения формы на глубину примерно 1 дюйм или наполовину.
Установите оцинкованную проволоку в бетон, следя за тем, чтобы она не касалась краев формы. Проволока предотвратит растрескивание бетона при его высыхании, а также добавит прочности.
Продолжайте заполнять форму поверх проволоки, утрамбовывая бетон кельмой, чтобы убедиться, что он хорошо утрамбован. Ваша задача — немного переполнить форму. По мере оседания уровень бетона в форме немного снизится.
Выровняйте бетонную поверхность ручным шпателем. Это вытянет агрегаты наверх.
Для стабилизации бетона используйте орбитальную шлифовальную машинку без наждачной бумаги по бокам формы. Вибрации помогут поднять пузырьки воздуха в бетоне на поверхность.
Когда закончите, аккуратно накройте столешницу листом пластика или влажной мешковиной, чтобы защитить ее от пыли и грязи.
Дайте бетону застыть не менее недели — чем больше он затвердевает, тем прочнее становится.
О нас | Продукция Chicago Vibrator
НАША ИСТОРИЯ
Мы семейный бизнес; который всегда был сосредоточен на лучшие решения для наших клиентов.
«Еще в 1956 году мой отец, Джон Шульц, основал нашу компанию под названием Chicago Vibrator Products.Мой отец мечтал стать экспертом в области применения вибрации при движении или уплотнении материалов. Я присоединился к моему отцу в его поисках в 1969 году в качестве инженера по продажам после того, как получил степень бакалавра наук в области машиностроения. Как эксклюзивный дистрибьютор вибраторов, мы представляли одного производителя с эксклюзивной территорией на верхнем Среднем Западе. По мере роста спроса на различные типы вибраторов и появления большего числа производителей вибраторов мы установили отношения с несколькими новыми отечественными и международными производителями.Каждый новый производитель должен был предложить какую-то уникальность, будь то продукт, технология, опыт, цена или инвентарь. Решение о расширении наших производителей позволило нам рекомендовать лучшие технологии из гораздо более широкого спектра продуктов, обеспечить их конкурентоспособную стоимость и в большинстве случаев быстро доставлять их.
Когда появился Интернет, он изменил способ ведения бизнеса в мире. Мы были готовы и рады помочь нашим клиентам по-новому. Мы запустили наш первый веб-сайт в 2006 году, предлагая самый широкий выбор продуктов, технологий, опыта применения, цены и доставки.Сегодня мы продолжаем улучшать наш сайт, продукты и услуги. Наша цель — создать Интернет-сайт, который позволяет нашим клиентам круглосуточно и без выходных «изучить, выбрать и приобрести» решения для своих потребностей в потоке и уплотнении. Мы предлагаем уникальный онлайн-селектор вибраторов FloPro ©. Определите размер своего вибратора онлайн и купите его в любое время дня и ночи. Если вам нужен вибрационный стол, и это один из наших стандартных размеров, вы можете построить свой собственный стол и сэкономить деньги с помощью наших производственных чертежей, вибраторов и компонентов. Поскольку мы работали на протяжении всех лет нашей деятельности, мы продолжим уделять особое внимание лучшим решениям для наших клиентов.”
— Билл Шульц, президент
ТОВАРЫ И УСЛУГИ
Мы предлагаем разнообразные продукты и уникальные услуги по вопросам движения материалов.
Вот лишь некоторые из них.
Продукты:
Высококачественные вибраторы для бетона
Промышленные вибраторы
Воздушные пушки
Устройство открывания ворот для железнодорожных вагонов
Вибраторы для грузовиков
Аэраторы бункера
Ролики конвейерные
Почтовые драйверы
Услуги:
58 лет технических знаний
FloPro © Vibrator Selector — выберите подходящий вибратор для вашего применения
Создайте свой собственный вибростол
КОНТАКТ
Мы будем рады услышать от вас!
До нас можно добраться с понедельника по пятницу с 8:30 до 17:00 по центральному времени.
1-800-842-7284
CHICAGO VIBRATOR PRODUCTS
Подразделение CVP Group, Inc.
642 Newport Avenue Westmont, IL 60559
Вибрационный стол — Вибрационный стол для бетона
Вибрационный стол — Вибрационный стол для бетона
Создайте этот простой вибростол и каждый раз превращайте все ваши небольшие бетонные изделия в профессионально выглядящую отделку!
Создайте свой собственный вибростол
Вибрационный стол для бетона
МГНОВЕННАЯ ЗАГРУЗКА
Чертежи вибростола
ПРОФЕССИОНАЛЬНЫЕ ЧЕРТЕЖИ, КОТОРЫЕ
ПОКАЗЫВАЮТ ВСЕ, ЧТО ВАМ НУЖНО
?? ЧТО В ПЛАНАХ?
ПОЛНАЯ СФЕРА МАТЕРИАЛОВ, ПОКАЗЫВАЮЩАЯ ВСЕ, ЧТО ВАМ НУЖНО
СПИСОК МАТЕРИАЛОВ ПОКАЗАТЬ ВСЕ ТРЕБУЕМЫЕ СТАЛЬНЫЕ ДЕТАЛИ
ПОЛНЫЙ СПИСОК ПРИОБРЕТЕННЫХ ДЕТАЛЕЙ И ПОСТАВЩИКОВ С ТЕЛЕФОННЫМИ НОМЕРАМИ
ЧЕРТЕЖИ ОТДЕЛЬНЫХ ДЕТАЛЕЙ
МАГАЗИН ЧЕРТЕЖЕЙ
МНОГОЦВЕТНЫЕ ФОТОСТРОЙКИ
ЭТИ ПЛАНЫ ЯВЛЯЮТСЯ ФАКТИЧЕСКИМИ ПЛАНАМИ ПРОИЗВОДСТВА МАГАЗИНА!
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
24 дюйма в ширину — 30 дюймов в длину — 36 дюймов в высоту
110 В — 1 фаза, электрическая ножная педаль
Стальная конструкция для тяжелых условий эксплуатации
Рама из конструкционной стали с резиновыми виброопорами.
Этот блок подходит для всех продуктов размером до 600 фунтов.
Вибрация удаляет захваченный воздух из бетона … придавая конечный продукт красивой гладкой поверхности.
Простой в использовании… имеет регулируемую частоту вибрации, соответствующую весу продукта.
Обеспечит равномерную вибрацию по всей поверхности стола.
Регулируемая скорость и регулируемое усилие…. Делает стекло, как поверхность… всегда безупречным.
Идеально подходит для статуэток и декоративного бетона!
Используйте этот вибрационный стол, чтобы получить идеальную отделку всех статуэток и декоративного бетона.Выполняйте свою работу правильно с этим простым в сборке и востребованным в использовании вибростолом!
Отлично подходит для всех тротуарных плит, блоков от брызг и других плоских поверхностей!
Используйте этот вибрационный стол, чтобы получить идеальную отделку всех ваших плоских работ и тротуарных плит, блоков для брызг и многого другого!
Быстро и легко использовать
Ускорьте производство Получите лучшую отделку
Простота работы с этим устройством для работы с более крупными предметами
ВОЗВРАТ ДЕНЕГ БЕЗ РИСКА
Если по какой-то причине вам не нравятся наши планы или они кажутся неполными, мы вернем вам деньги, не задавая никаких вопросов.Мы уверены, что вы найдете эти планы ОЧЕНЬ тщательными!
БОЛЕЕ 12 ЧЕРТЕЖЕЙ — НЕСКОЛЬКО ФОТО
СПИСКИ МАТЕРИАЛОВ — СПИСОК ПОСТАВЩИКОВ, НОМЕРА ТЕЛЕФОНОВ
И СЧЕТ МАТЕРИАЛОВ !!!
PLUS
Наши инженеры помогут вам на протяжении всего строительства.
Помощь — это просто телефонный звонок или электронная почта!
Создайте свой собственный и сэкономьте !!!
ВАША СТОИМОСТЬ ТОЛЬКО ДЛЯ ВСЕГО СКАЧИВАЕМОГО НАБОРА ПЛАНОВ
— 14,95 $ !! Сталь
на месте Сталь
обычно можно закупить на месте, большинство поставщиков даже разрезают все по размеру в соответствии с чертежами отдельных деталей, которые вы им предоставляете по этим чертежам!
Easy to Build
Эти планы вибростолов разработаны с учетом простоты конструкции.Это довольно простой проект, который мог бы сделать даже школьник в своем классе промышленного искусства !!
НУЖЕН БОЛЬШЕ БОЛЬШОЙ ВИБРАЦИОННЫЙ СТОЛ — ВИБРАЦИОННЫЙ СТОЛ ???
Нет проблем, эти планы можно легко расширить для работы с более крупными продуктами.
ВОПРОСОВ ???? Позвоните или напишите нам, и мы расскажем, как улучшить эти планы!
РАСШИРЯЙТЕ ВОЗМОЖНОСТИ СЕГОДНЯ !!
— Повысьте продуктивность и сэкономьте ВРЕМЯ —
НАЖМИТЕ ССЫЛКУ Вверху страницы, чтобы
МГНОВЕННО ЗАГРУЗИТЬ
ЗАВЕРШИТЕ ПЛАНЫ ТОЛЬКО 14 долларов США.95
чертеж вибросита
Дёрн и др. Просеиватель. Вибрационный грохот — Сделай сам (Сделай …
31-08-2012 Виброгрохот — Сделай сам (Сделай сам) — Самоделка по чертежам — YouTube. Тёрф и др. Скринер. Виброгрохот — Сделай сам (Do It Yourself) — Самодельный по чертежам. Если
Вибрационный грохот Библиотека 3D-моделей CAD GrabCAD
Файлы системы автоматизированного проектирования («САПР») и весь связанный с ними контент, размещенный на этом веб-сайте, создаются, загружаются, управляются и принадлежат сторонним пользователям.
инженерные чертежи грохот вибрационный для камня
Рисование сетки вибрационного грохота для камнедробилки
Мы экспортируем виброгрохот в различные страны по всему миру. Мы уже ввели в эксплуатацию нашу сетку-грохот вибрационного грохота. Продукты Wire Processed от H Engineering, Noida — грохот для дробилки камня, изготовленный по индивидуальному заказу, в соответствии со спецификациями и предоставленными чертежами.
грохоты инженерные чертежи
Инженерные чертежи виброгрохотов.5 Конструкция, работа и обслуживание электрических вибраторов и виброгрохотов Дисбалансные двигатели Они также известны как вибрационные двигатели. Предусмотрены дисбалансные двигатели, которые подходят для привода вибрационных систем, таких как вибрирующие трубы, вибрационные питатели, вибрационные грохоты. Читать статью
Чертеж высокоэффективного вибрационного грохота — Вибрационный грохот
Он также известен как вибрационная просеивающая машина или вибрационная просеивающая машина, максимальное количество слоев сетчатой ткани может составлять до пяти, а тонкость — до 500 меш или 28 штук. .Получить цену.
Грохот для верхнего слоя почвы. Вибрирующий экран. Сифтер — Сделай сам (Сделай …
18-11-2013 DIY (Сделай сам) — Самоделка по чертежам. НАШ ВЕБ-САЙТ: https: // all4how / Виброгрохот. Дерн, трава, мульча, компост, верхний слой почвы
ТЕХНИЧЕСКИЕ ПРИМЕЧАНИЯ 4 ВИБРАЦИОННЫХ ЭКРАНА — Mineral Tech
Грохоты могут быть стационарными или они могут вибрировать, что увеличивает скорость представления каждой частицы и помогает перемещать негабаритный материал над поверхностью грохота и от нее.4.1.1 Модели на основе емкости экрана Традиционным методом оценки производительности экрана является использование меры емкости. Это
Общая информация НА ЭКРАНЕ — Вибрационные грохоты Deister Machine
Правильная подача материала к вибрирующему оборудованию очень важна для поддержания желаемой производительности и эффективности. Загрузочные лотки должны быть спроектированы и сконструированы таким образом, чтобы обеспечивать равномерную подачу по всей ширине грохота. Следует принять меры для предотвращения расслоения мелких частиц и крупного материала на противоположных сторонах устройства из-за
5 Типичные проблемы с виброгрохотом и как их решить?
Для линейного вибрационного грохота и высокочастотного вибрационного грохота плохое качество грохочения может быть связано с направлением движения эксцентрикового блока, поскольку две группы эксцентриковых блоков с одинаковой массой должны вращаться в самосинхронизированном и обратном направлении для получения одного возбуждающая сила вдоль направления вибрации в каждый момент времени, которая имеет фиксированный угол с…
Вибрационный грохот Библиотека 3D-моделей CAD GrabCAD
Файлы системы автоматизированного проектирования («САПР») и весь связанный с ними контент, размещенный на этом веб-сайте, создаются, загружаются, управляются и принадлежат сторонним пользователям.
Чертеж высокоэффективного вибрационного грохота — Вибрационный
Производственный чертеж вибросита. Новый дизайн кругового вибрационного грохота чертеж дизайн вибрационного грохота visicom brs 1410 изогнутый вибрационный грохот 2d чертеж представляет собой полный набор чертежей после деки грохота DWG crusherquarry получить цену и поддержку онлайн вибрационный грохот DWG чертеж crusherasia вибрационный грохот DWG чертеж горное оборудование…
Детальные чертежи виброситаpdf
Вибрационный экран для выбора твердых частиц Детали чертежей и другая текстовая информация, извлеченная из файла САПР. Перевод с испанского rails int int alt hopper не измерять на чертеже. . Посмотреть детали Отправить запрос
грохоты инженерные чертежи
Технические чертежи виброгрохотов
— liefslieke.Детальный чертеж вибрационного грохота Pdf Подсказка: Caesar — известный производитель горнодобывающего оборудования, известный как в стране, так и за рубежом, специализирующийся на производстве камнедробильного оборудования и сепарации минералов
Общая информация НА ЭКРАНЕ — Вибрационные грохоты Deister Machine
Если необходимо снять раму вибросита со стационарного основания для облегчения установки, обязательно ослабьте болт стопорного рычага демпфера. … (Общее расположение) чертеж. Все ситовые шкивы Deister проходят специальную механическую обработку, поэтому во время работы имеется
Цена чертежа виброгрохота
— prakashplastic
Цена чертежа виброгрохота
.Справочная цена на условиях FOB: Получите последнюю цену У нас есть цена для рисования на вибросите, частицы размером до 400 меш 37 микрон можно просеивать с помощью до 4 решетчатых ячеек, встроенных в один сепаратор sweco, не требуется специального покрытия пола или фундамента и
Чертеж вибросита — Горная машина EXODUS
Вибрационный экран для рисования вибрационный экран для рисования вибрации Серия продуктов для слепоглухих Вибрация домашней страницы bapsi — это серия мобильных приложений, которые позволят слепоглухим получать и производить касание экрана для переключения между моделями рисования и ощущения .
ТЕХНИЧЕСКИЕ ПРИМЕЧАНИЯ 4 ВИБРАЦИОННЫХ ЭКРАНА — Mineral Tech
4.1 Классификация по просеиванию — Вибрационные грохоты Основной метод работы грохота очень прост. Экран представляет собой барьер для прохождения негабаритного материала, в то время как он легко пропускает материал меньшего размера. Нужно только убедиться, что каждая частица имеет возможность достичь экрана.
Глобальный веб-сайт Metso — Metso
Глобальный веб-сайт Metso — Metso
SWECO Круглое и прямоугольное вибрационное разделение
SWECO, мировой лидер в области решений для разделения частиц и измельчения, предлагает круглые и прямоугольные сепараторы для отделения сухих материалов и сортировки по размеру, а также для отделения жидких твердых частиц.Кроме того, SWECO предлагает гираторные просеиватели, фармацевтические асептические сепараторы, декантерные центрифуги, а также запасные части и сита для различных отраслей промышленности.
Deister, Вибрационный грохот, Библиотека 3D-моделей САПР 10-20 футов …
M3-AR-Screen-Vibrating-Deister-10 ‘Wide x 20’ Long-BFO-21020.rfa. рфа. 29 декабря 2014 г. M3-AR-Screen-Vibrating-Deister … Кори Я думаю, что Джейсон лично тупой дизайнер. Извините, я могу смоделировать что угодно из двухмерных чертежей. Если вы мне не верите, позвольте мне смоделировать что-нибудь для вас! 17 декабря 2017 г. 4:59 Кори…
Введение в круговой вибрационный грохот Henan Deya …
Соберите чертеж круглого вибрационного грохота, например, 4YK1860: Соберите чертеж круглого вибрационного грохота. Факторы, влияющие на характеристики круглого вибрационного грохота. Размер частицы; Из приведенной выше таблицы видно, что по мере приближения размера частиц к размеру отверстия вероятность прохождения очень быстро падает.
Оптовые чертежи виброгрохота
чертежи конструкции вибрирующего экрана Производители, фабрики, поставщики из Китая, Мы приветствуем новых и предыдущих покупателей из всех слоев общества, чтобы связаться с нами для предстоящих ассоциаций организаций и взаимных хороших результатов!
Детальные чертежи виброгрохота
pdf — YAY foto
Детальные чертежи вибрирующего экранаpdf Обучение Hadoop, Ченнаи.Детальный вибрационный экран. подробный чертеж того, как работает камнедробилка, пилорамы, лесопилка, сверхмелкозернистая мельница, деталь типичной схемы сверления для железной руды, демонстрирующая детальный стенд, деталь молотковой дробилки для дробления угля на сталеплавильном заводе, деталь дробилки c106 mets, оборудование для сахарного завода, подробные фотографии, технические детали камнедробилки на Гаити …
Китайский чертеж вибросита — Китайский вибрационный грохот …
Китайский чертеж вибросита, подробные сведения о китайском вибрационном грохоте для камнедробилки, агрегатный вибрационный грохот из чертежа виброгрохота — Yuzhou City Mingxu Heavy Industry Machine Co., ООО
Цена чертежа виброгрохота
— prakashplastic
Цена чертежа виброгрохота
. Справочная цена на условиях FOB: Получите последнюю цену У нас есть цена для рисования на вибросите, частицы размером до 400 меш 37 микрон можно просеивать с помощью до 4 решетчатых ячеек, встроенных в один сепаратор sweco, не требуется специального покрытия пола или фундамента и
ТЕХНИЧЕСКИЕ ПРИМЕЧАНИЯ 4 ВИБРАЦИОННЫХ ЭКРАНА — Mineral Tech
4.1 Классификация по просеиванию — Вибрационные грохоты Основной метод работы грохота очень прост.Экран представляет собой барьер для прохождения негабаритного материала, в то время как он легко пропускает материал меньшего размера. Нужно только убедиться, что каждая частица имеет возможность достичь экрана.
Вибрационные грохоты — Kinergy
• Долговечность: вибрационные грохоты Kinergy рассчитаны на срок службы в среднем более 20 лет продуктивного использования и доступности 95% и более. • Высота опускания: вибрационные грохоты Kinergy можно устанавливать горизонтально или с небольшим наклоном, что уменьшает
SWECO Круглое и прямоугольное вибрационное разделение
SWECO, мировой лидер в области решений для разделения частиц и измельчения, предлагает круглые и прямоугольные сепараторы для отделения сухих материалов и сортировки по размеру, а также для отделения жидких твердых частиц.Кроме того, SWECO предлагает гираторные просеиватели, фармацевтические асептические сепараторы, декантерные центрифуги, а также запасные части и сита
.
No related posts.
