как устроен механизм, строение секретки

Разделы статьи:

На рынке предлагают разные модели замочных механизмов для монтажа на входные двери. Они отличаются не только конструкцией, но и принципом действия. Основное предназначение замков – это защита жилья от проникновения злоумышленников. Поэтому, прежде чем приобретать такое изделие, рекомендуется изучить устройство замка разных моделей, предназначенных для входной двери.

Типы замков

Существует множество вариантов замков, производство каждого из которых осуществляется по соответствующему ГОСТу. Есть несколько главных критериев, по которым отличаются разные типы фурнитуры.

К примеру, замок для входного дверного блока может быть внешне похож на замок для межкомнатной двери. Но в целом это два полностью отличающихся затворных механизма с разными составными деталями.

Встроенный. Такие изделия являются составляющей дверного блока. Они монтируются в полотно двери на этапе производства. Встроенные затворные механизмы чаще всего используют при изготовлении стальных дверей;
Врезной. Такие устройства врезаются внутрь полотна, дополнительно могут соединяться с ручкой. Большинство моделей врезных замочных конструкций подходят как для входных, так и для межкомнатных блоков;
Накладной. Это самый простой вариант замка для дверей, установленных во входном проеме. Монтаж осуществляется непосредственно на поверхности полотна. В комплектацию большинства моделей не входит дверная ручка. Такие изделия можно легко устанавливать самостоятельно без помощи мастера.

Накладные изделия

Такие затворные приспособления применяются редко, так как они менее надежны. Главная особенность устройства – это его монтаж на поверхность двери без углубления в полотно.

Его конструкция состоит из 2 элементов:

Основной – личинка с защелкой с одной стороны двери. Со второй расположена скважина, в которую вставляется ключ;
Второй элемент – ответная панель, устанавливаемая на торцевой части дверного короба. В нее входят ригели при замыкании дверной створки;

Ответная пластина также накладного типа. При самостоятельном монтаже на раме необходимо обеспечить удобное размещение данной детали. Планка должна быть закреплена точно напротив выхода ригелей.

Врезные и встроенные варианты замков

Современные встроенные и врезные замковые устройства сегодня используют чаще, чем обычные накладные конструкции.

Главное отличие врезных изделий – основной элемент врезается в полотно. Снаружи находится скважина и ручка для открытия/закрытия полотна. Участки крепления прикрываются декоративной панелью.

По ГОСТу врезные затворные конструкции вставляются в торцевую часть полотна. Ответная часть, выполненная в форме пластины, врезается с противоположной стороны в коробку. Такой принцип монтажа применяется для дверных блоков, сделанных из разных материалов.

Строение замка встроенного типа, предназначенного для входной двери, отличается более совершенной конструкцией. Их главным отличием является использование большого количества ригелей. При этом они могут быть размещены как сбоку, так и сверху, и снизу, чем обеспечивают полную блокировку дверной конструкции во входном проеме.

Встраиваемые модели монтируются внутрь полотна непосредственно при производстве дверных блоков. Это их главное отличие от врезных конструкций. Извлечь такой замок самостоятельно достаточно сложно.

Конструктивные особенности

В конструкцию любого затворного устройства входят следующие составляющие:

Личинка;

Ригели;
Язычок;
Дверная ручка;
Ответная панель;
Декоративная планка.

Модели для межкомнатных блоков часто ограничиваются только защелкой. В них не предусмотрен секретный механизм. А входные конструкции обязательно должны иметь надежную затворную фурнитуру.

Поэтому все замки подразделяются на отдельные категории по степени секретности запирающего механизма. Класс надежности характеризуется количеством возможных комбинаций самой секретки устройства. Чем их больше предусмотрено, тем сложнее открыть замок при помощи отмычек.

Многие производители также выпускают специальные затворные механизмы, устойчивые к взлому. Некоторые из таких моделей можно открыть только при помощи родного ключа.

Механизм секретки

Ключевая составляющая замкового устройства – личинка, которая обеспечивает блокировку дверного блока во входном проеме, препятствуя проникновению в частный дом или квартиру посторонних особ.

Различают несколько вариантов секретных приспособлений.

Сувальдные

Подобные изделия обустроены наиболее надежным секретом. Внутри таких механизмов расположены сувальды. Для них используются специальные ключи «бабочки». При их повороте в замочной скважине затворный механизм приподнимается до установленного уровня кодировки.

Цилиндровые

Это стандартные замки, секретная часть которых выполнена в форме цилиндра. Внутри личинки обустроены штифты, предназначенные для блокировки затворного приспособления в закрытом состоянии. На ключе выполняются специальные насечки, которые согласно установленной схеме сдвигают штифты, предоставляя возможность провернуть затворный механизм.

Ригельные

Модели ригельного типа с обратной стороны оборудуются защелкой. Сегодня они считаются менее надежными, поэтому используются редко. Принцип действия такого устройства основан на оттягивании двух ригелей, расположенных внутри замка, ключом или защелкой.

Дисковые

Этот вариант также не является достаточно надежным, но дисковые конструкции применяют чаще, чем ригельные. Ключ напоминает прут, разрезанный пополам, на котором сделано несколько насечек. При повороте ключа внутри замкового механизма прокручиваются диски, которые формируют тоннель и механизм освобождается.

Крестовые

Это самый ненадежный вариант замкового механизма с крестообразным ключом. Личинку такого замка можно вскрыть любой крестообразной отверткой или прочими похожими предметами.

Особенности конструкции сувальдного замка

Многих интересует, как устроен замок сувальдной конструкции, предназначенный для установки на входной двери.

В конструкцию сувальдных замков входят следующие элементы:

Сувальды – подпружиненные пластинки, оборудованные специальными пазами;

Штанговый (поперечный) засов;
Личинка – специальное отверстие, в которое вставляется ключ.

Все пластины находятся в разных положениях, поэтому провернуть их можно только «родным» ключом, зубцы которого имеют аналогичные расположения. Степень надежности устройства прямо пропорциональна численности пластин, оборудованных в затворном механизме. Чем их больше, тем лучше защита.

Конструкция цилиндровых механизмов

Затворные механизмы для входных дверей, оборудованные цилиндровыми механизмами, бывают накладными и врезными.

Все элементы запирающей системы находятся в корпусе замка. Такие устройства бывают односторонние и двухсторонние. В первом случае открыть дверную створку ключом можно только с одной стороны. Второй вариант предполагает открытие/закрытие дверей с обеих сторон только с помощью ключа.

Порядок действий, которые необходимо совершить при открытии цилиндрического механизма:

В паз цилиндра замка вставляется ключ. При этом сам остов устройства остается неподвижным;
Далее при повороте ключа поднимаются штифты, выполняющие роль основного затворного механизма конструкции;
Узоры ключа должны полностью соответствовать положениям штифтов, чтобы все секретные элементы полностью совпали.

Кодовый замок

Замковые устройства с кодом могут быть механического или электронного типа. Первый вариант отличается простотой монтажа и дальнейшей эксплуатации. При необходимости его можно легко перепрограммировать.

Электронные модели требуют обязательного подключения к электросети. Поэтому рекомендуется дополнительно иметь автономный источник питания на случай отключения общей сети.

Ригель механического кодового замка приводится в действие с помощью нажатия предварительно установленной комбинации цифр. Для электронных моделей кроме секретной комбинации можно использовать специальный магнитный ключ.

Более надежными считаются электронные затворные устройства. Их часто устанавливают на входные двери офисных центров, подъездов многоквартирных домов и прочих общественных зданий.

Устройство замка дверной ручки межкомнатной двери с защелкой с фиксатором

Разделы статьи:

Зачастую многие люди мало уделяют внимание подбору качественной фурнитуры для дверей. Однако стоит помнить, что дверьми пользуются ежедневно и подобранная некачественная фурнитура может привести к появлению дефектов, поэтому защелка для межкомнатных дверей также должна быть максимально качественной и надежной в эксплуатации.

Назначение защелки

Сегодня представлен огромный ассортимент выбора защелок не только по внешнему виду, но также по размерам и конструкции. Несмотря на все это, они имеют одну задачу – удерживать полотно в закрытом положении.

На некоторых моделях дверей имеется защелка с фиксатором, которая позволяет на некоторое время запереть дверь изнутри и вход снаружи будет невозможен. Ручка защелка для межкомнатных дверей с надежным фиксатором особенно важна на тех полотнах, которые разделяют помещения на отапливаемые и не отапливаемые. Это поможет максимально предотвратить проникновение холодного потока воздуха.

Также если в комнате имеется кондиционер, то для эффективности его работы должна быть предусмотрена закрытая дверь. Если она будет установлена без защелки, то в случае сильного сквозняка полотно может распахнуться и ударить сильно, например, маленького ребенка. А вот наличие на полотне фиксирующего элемента поможет избежать травмирования малыша.

Хорошая качественная защелка обладает следующими характеристиками:

Фиксирует дверное полотно и препятствует его открыванию от прикосновения или легкого сквозняка;
Бесшумная в использовании;
Длительный срок эксплуатации при выборе качественного механизма, рассчитанного на большое количество рабочих циклов.

Разновидности ручек с защелкой

На дверных полотнах зачастую используются наружные или врезные защелки. Первые наиболее востребованы среди покупателей потому как их намного проще установить, собрать и разобрать. Среди недостатков такого варианта можно назвать то, что они значительно портят внешний вид двери в отличие от врезных защелок. Они представлены на рынке в огромном ассортименте, среди изобилия которого покупатель сможет выбрать необходимый себе элемент и по качеству изготовления, а также по цене.

Дверная ручка с врезной защелкой для межкомнатных дверей делится на несколько групп:

Магнитные;
Фалевые;
Роликовые;
Защелки с запирающим фиксатором.

Магнитные

Состоят из металлической пластины и магнитного элемента, которые размещены на косяке и на боковой части двери. Работа такого типа защелки очень проста. Во время закрывания двери магнит начинает притягивать металлический элемент, удерживая его в неподвижном положении.

С магнитной защелкой устанавливается неподвижная ручка. Второй вариант данного фиксатора – магнитная защелка с подвижным язычком. В отличие от предыдущего механизма, этот практически бесшумный и обладает такими достоинствами как плавность в работе и длительный срок службы.

Фалевые

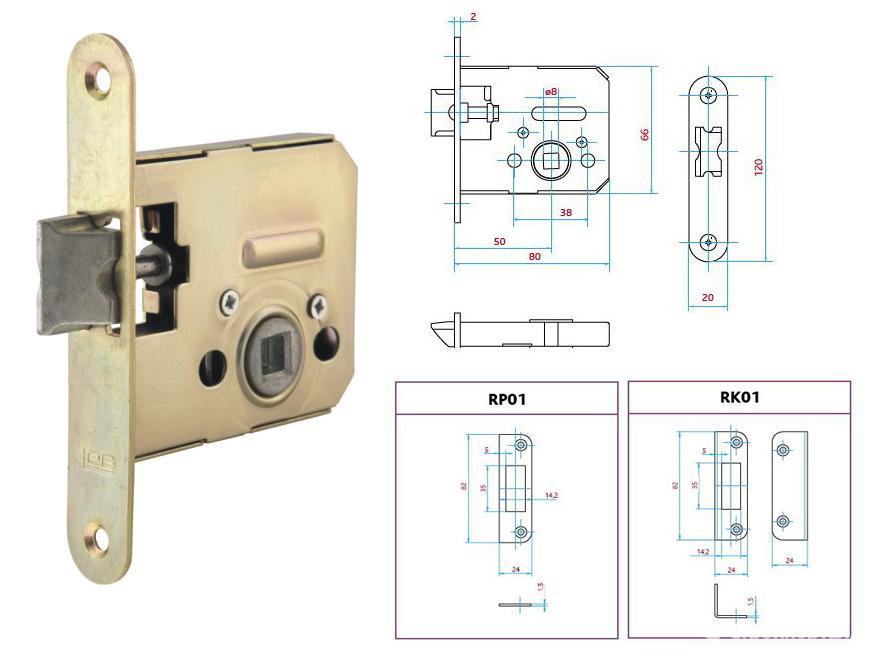

Устройство фалевого замка межкомнатной двери с защелкой имеет выдвижной язычок, который скошен под углом. Во время монтажа данной конструкции на косяке монтируется пластина со специальным пазом. Во время закрывания полотна язычок входит в паз на косяке, фиксируя, таким образом, конструкцию.

Чтобы открыть дверь, необходимо надавить по подвижную ручку, в результате чего язычок выходит из паза и освобождает конструкцию от фиксации.

Роликовые

В отличие от предыдущей защелки, здесь вместо язычка используется подпружиненный ролик. Во время закрывания полотна он входит в специальную выемку на косяке, благодаря чему фиксирует дверь. Данный тип защелки монтируется неподвижной ручкой и ручкой-рычагом. В случае с неподвижной ручкой необходимо приложить некоторые усилия чтобы открыть дверь.

С запирающим устройством

Данный тип устанавливается чаще всего в ванных комнатах или санузлах. Оснащается блокирующим элементом с ключом, при повороте которого можно на некоторое время закрыться в помещении от постороннего нежелательного проникновения на некоторое время.

Советы по выбору дверной защелки

Чтобы правильно выбрать замок для межкомнатной двери с фиксирующей защелкой необходимо обращать внимание на следующие критерии:

Во время открывания и закрывания конструкции не должно быть заеданий или посторонних щелчков;
Защелки необходимо выбирать с пружинами средней жесткости, потому как слабые могут плохо удерживать полотно или со временем перестанут это делать вовсе, а вот установка механизма с тугой пружиной потребует приложения больших усилий, чтобы открыть дверь;
При покупке механизма стоит оценить его внешний вид, чтобы не было царапин, сколов, ржавчины или других дефектов;
Во время открывания полотна ручка должна удобно ложиться в руку и быть приятной на ощупь.

Особое внимание уделяется выбору защелки под характеристики двери. Если полотно очень тяжелое и выполнено из натуральной древесины, то механизм должен быть выполнен из прочного материала.

При покупке ручки с защелкой следует обращать внимание на ее оформление и цветовую гамму, дабы она хорошо сочетались с интерьером помещения и цветом самого полотна. Не рекомендуется устанавливать ручки, замки и петли разных цветов.

Перед установкой двери стоит определиться с ее функцией. Если она устанавливается в ванную комнату или санузел, то лучше всего установить замок с фиксатором, а вот для детской комнаты лучше подойдет магнитный фиксатор, который работает абсолютно бесшумно.

Установка механизма

Для монтажа стоит заранее приготовить молоток, дрель, отвертку, шило, угольник, карандаш и столярный нож. Установка защелки происходит на высоте 1 метра, потому как именно на ней производители дверных полотен устанавливают деревянный брусок для большей жесткости конструкции. От низа полотна отмечается необходимая высота с обеих сторон и помечается при помощи карандаша и угольника.

Прикладывается защелка и определяется место под ручку. Начинать сверлить отверстие необходимо с торцевой части двери с использованием перьевого сверла. После чего отверстие выравнивается при помощи сверла или стамески до необходимого размера.

К торцевой части полотна прикладывается планка защелки и по ее периметру прорезается шпон, после чего стамеской делается выборка на глубину планки. В результате она должна лежать в один уровень с дверью.

По бокам полотна высверливаются отверстия под ручку, после чего аккуратно выравниваются стамеской. Теперь можно приступать к установке защелки и фиксации планки на саморезы.

Для установки ручки раскручивают один стопорный винт, а второй немного ослабляют. Ручку вставляют на свое место так, чтобы центральный штырь был на своем месте. Надевают вторую часть ручки и затягивают стопорный винт, после чего ручки крепятся к дверному полотну при помощи саморезов и одевается декоративная накладка.

В завершение происходит установка ответной планки. Для этого необходимо немного прикрыть дверное полотно и карандашом пометить размер язычка, после чего высверлить отверстие под него и прикрутить планку в коробке.

Разборка дверной защелки

Устройство дверной ручки на межкомнатной двери с защелкой непростое, конструкция имеющая множество элементов и некоторые из них могут выйти из строя, после чего потребуется разборка механизма. Происходит это в случае:

Заедания механизма или появления скрипа;
Необходимости очистки запорного механизма или его смазки;
При потребности заменить некоторые части механизма;
Необходимости полной замены защелки.

Работы по демонтажу могут немного отличаться в зависимости от типа установленного механизма. Но при наличии нажимного и поворотного механизма порядок действий будет следующим:

Снимается с ручки декоративная накладка. В зависимости от установленной модели ее необходимо будет поддеть ножом или же открутить винт;
Снимаются ручки и вытягивается четырехгранный штифт;
С торцевой части полотна откручивают крепежный элемент и вынимают защелку.

Когда механизм разобран, устанавливают причины его неисправности:

Скрип или заедание – результат отсутствия смазки или же попадание пыли. В этом случае необходимо очистить механизм и смазать его;
Ржавчина. Очищают элементы и покрывают жидкостью с антикоррозийными свойствами;
Поломка пружины или язычка. Проводят полную замену деталей;
Износился механизм. Проводят его замену.

Перед тем, как устанавливать защелку, необходимо определиться с тем, какой ее тип необходим и только после этого приступать к выбору изделия по цвету, качеству и цене.

какие бывают типы запорных устройств

Разделы статьи:

Одними из наиболее распространенных видов преступлений являются квартирные кражи. Именно по этой причине любой хозяин стремится максимально обезопасить свое жилище и имущество в нем от преступных посягательств, установив металлическую входную дверь. Но даже самая крепкая дверь не гарантирует безопасность без установки надежного замка. Виды замков, которые устанавливают для входных дверей, во многом обуславливают удобство и безопасность их последующей эксплуатации.

Принцип выбора замков

При выборе замка для входных дверей следует руководствоваться следующими соображениями:

Лучше приобрести один хороший замок, чем два плохих;
Пара надежных замков — всегда лучше, чем один;
Некачественный замок может доставить проблемы с открыванием двери самому хозяину дома;
Лучше всего одновременно устанавливать замки различных типов (сувальдного и цилиндрового).

Если придерживаться этих несложных правил, то можно сделать свое жилище практически неприступным для посягательств злоумышленников, сохранить имущество и сберечь нервы себе и членам своей семьи.

Типы замков

По виду запорных механизмов существуют следующие разновидности замков:

Сувальдные — врезные либо наружные;
Цилиндровые — накладные или врезные;
Смартлоки.

Каждому из этих видов присущи свои преимущества и недостатки, а выбор замка зависит не только и не столько от его надежности и устойчивости ко взлому, но и от личных предпочтений и финансовых возможностей владельца жилья.

Сувальдные замки

Замки этого типа считаются самыми надежными, что признают и владельцы квартир, и специалисты, устанавливающие двери, да и сами преступники.

Популярность сувальдных замков во многом обусловлена спецификой и надежностью их механизма. Некоторые специалисты замки сувальдного типа также называют «сейфовыми», так как зачастую они используются в банках и иных финансовых организациях, в шкафах для хранения ценных бумаг.

Устройство

Надежность сувальдных замков определена числом установленных «сувальд» — специальных деталей, запирающих замок при обороте ключа. Чем большее количество сувальд установлено, тем надежнее считается замок.

Как правило максимальную гарантию надежности при попытке взлома дверей обычной отмычкой дает наличие в замке не менее 6-8 сувальд.

Недостатки сувальдных замков

В первую очередь к недостаткам следует отнести достаточно крупные габариты замка, но при покупке всегда можно получить консультацию у продавцов, которые подберут замок в соответствии с размерами двери.

По причине внушительных габаритов ключи для сувальдных замков также могут похвастаться отнюдь не маленькими размерами. Они имеют множество бороздок, которые могут повредить элементы одежды при носке в карманах. Но этот недостаток легко устраняется приобретением специального чехла для ключей, так называемой «ключницы».

Еще одним недостатком можно назвать ширину замочной скважины, в которую можно легко проникнуть отмычкой, фомкой либо другим инструментом для силового взлома. Конечно же, большинство замков сувальдного типа оснащаются специальными механизмами, если не защищающими, то хотя бы максимально усложняющими процесс взлома, например:

Ложными пазами в сувальдах;
Защитой от силового взлома;
Системой определения оригинальных ключей и отмычек.

Цилиндровые замки

Замки цилиндровые, несмотря на кажущуюся простоту конструкции, могут стать достаточно серьезным препятствием для взломщика и надежной защитой от несанкционированного доступа в жилище.

Замки такого типа разделяются на врезные и накладные.

Устройство

Конструкция замка представляет собой механизм, который состоит из цилиндра, личинки («сердечника») и сувальдного механизма, что позволяет считать его достаточно надежным.

Такие замки могут быть одно- либо двухсторонними, а также одно- или двухрядными.

Особенности установки

Установка цилиндрового замка начинается с высверливания в двери специального отверстия для вставки в него замкового механизма. При этом важно знать, что личинку необходимо закрывать стальным листом с целью исключения ее выступа над поверхностью дверного полотна более чем на 2-3 мм, что существенно снижает вероятность ее поддевания и выворачивания при попытке взлома.

Вместе с этим существует вероятность высверливания сердечника, его выбивания. Именно для таких случаев в конструкции многих моделей дверей предусмотрена специальная пластина — бронированная накладка, устанавливающаяся с наружной стороны дверного полотна и укрывающая внешнюю часть замка.

Отличительной особенностью хороших и надежных замков является изготовление сердечника из высококачественного и прочного металла.

Замки с перекодировкой

Особого упоминания заслуживают перекодируемые дверные замки, которые могут быть и сувальдного, и цилиндрового типов.

Если ключ потерян, то сувальдный перекодируемый замок нет нужды менять полностью. В комплекте идет специальный инструмент L-key, при помощи которого производится перекодировка механизма. Код замка посредством этого инструмента полностью отменяется, а новый задается при помощи дополнительного комплекта ключей, также идущего в комплекте с замком.

«Умные» замки — смартлоки

Такой тип замков отличен от других тем, что в дополнение к механической части в нем присутствует еще и электронная. Смартлоки могут быть двух видов — врезные и наружные.

Принцип действия смартлоков заключается в следующем. На имеющемся в конструкции замка цифровом табло (очень похожим на домофонное) размещены цифры от 0 до 9, а сам замок кодируется посредством ввода и запоминания определенной комбинации.

Ввод верной комбинации цифр еще не означает открытия дверей — плюс ко всему необходимо иметь еще и физический ключ. Если же введена неправильная комбинация, то и физическим ключом дверь теперь открыть не получится. После разрядки батарейки, входящей в комплект замка, дверь можно будет открыть одним физическим ключом.

В более дорогих и ультрасовременных моделях смартлок-замков устанавливаются системы распознавания отпечатков пальцев хозяина или его сетчатки глаза, может быть предусмотрено открытие двери с использованием специальной магнитной карты и так далее.

Смартлоки отличаются высочайшей функциональностью и надежностью в сочетании с высокой стоимостью, а потому многим владельцам попросту не по карману.

Типы замков по установке

По месту установки замки разделяются на накладные и врезные.

Врезные замки

Врезные замки являются наиболее распространенными. Способ установки таких замков понятен из самого названия — они врезаются в дверь, а потому при их выборе необходимо принять во внимание ширину дверного полотна и размеры предусмотренного конструкцией двери замочного блока.

При правильной установке, соответствующем уходе и бережной эксплуатации, врезной замок может прослужить продолжительный период времени и обеспечивать надежную защиту жилища от преступных посягательств.

Замки накладные

По-другому такие замки называют еще коробочными из-за их геометрической формы. Замок как бы накладывается на дверное полотно либо (в редких случаях) вставляется в специально сделанный для такой цели паз. Зачастую накладные замки устанавливаются в паре с врезными и служат дополнительной мерой защиты.

Многие считают, что накладные замки существенно уступают в надежности врезным. Но это вовсе не так. Установка замка профессионалом своего дела и наличие в двери всех необходимых втулок для крепежа позволяют говорить о высокой надежности накладных замков.

Накладные замки идут в комплекте с цепочкой и «собачкой», что позволяет еще больше усилить меры безопасности.

Устойчивость замков ко взлому

Не менее важной характеристикой замка является его взломоустойчивость, по которой существует четкая классификация на 4 класса:

Замки 1 класса обладают крайне низкой устойчивостью ко взлому и служат скорее конструкцией, ограничивающей доступ в определенное помещение случайных посторонних лиц;
Замки 2 класса способны задержать злоумышленника на пороге квартиры на несколько минут;
3 класс замков заставляют преступника повозиться с дверью минут 20;
Замки 4 класса являются самыми надежными, но все равно они сдаются перед профессиональным взломщиком.

ремонт, замена, устройство, установка в металлическую дверь

Чтобы дверь надежно закрывалась и никто не смог проникнуть в помещение, устанавливается дверной замок, устройство, специально предназначенное для закрытия дверей. Замками оборудуются входные и иногда межкомнатные двери. Согласно функциональному предназначению выполняется изготовление различных систем дверных замков.

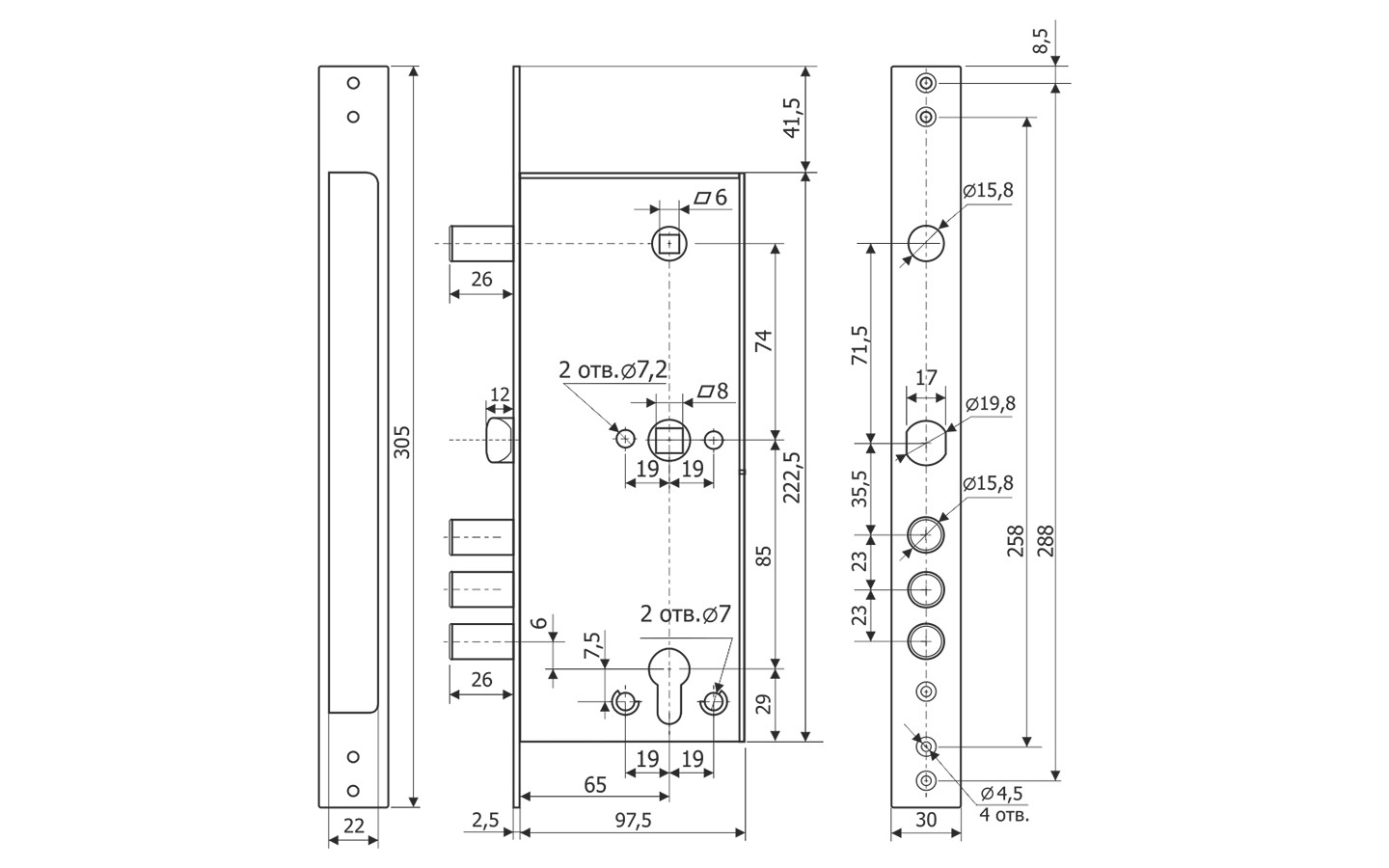

Схема устройства врезного дверного замка.

Некоторые особенности замков

По используемому креплению замки можно разделить на два типа:

накладные;
врезные.

Монтаж накладных замков своими руками делается на внутренней половине двери. Непосредственно в толщину дверного полотна проводится установка врезных замков.

В каждом замке главными частями являются:

исполняющая система;
секрет.

Устройство, которое проводит опознание ключа, называется секретом. Оно может быть двух видов:

электронным;
механическим.

Схема устройства ригельного замка.

Замки также подразделяются на несколько различных групп. Все зависит от примененного секрета. Известно несколько разных типов:

сувальдные;
цилиндровые;
дисковые;
кодовые.

У каждого замка существует индивидуальный механизм. Он, в свою очередь, подразделяется на:

механический;
электромагнитный;
электромеханический.

В дверном полотне чаще всего выполняется установка механических замков. Запором служит стальной стержень, который устремляется в пластину, имеющую специальный паз, прикрученный к дверному блоку. В результате дверь оказывается надежно запертой.

У электромагнитных замков запором является мощный электромагнит, притягивающийся к стальной пластине, закрепленной на блоке. Электромеханический замок представляет собой обыкновенный засов, имеющий электропривод.

На надежность замка влияют определенные факторы. Во-первых, он должен иметь повышенную степень секретности, во-вторых, его корпус должен обладать высокой прочностью. Чем больше толщина металла, из которой изготовлен замок, тем надежнее. Конечно, для межкомнатных дверей не нужна установка дорогостоящего и мощного замка. Гораздо важнее его внешний вид и красивая ручка.

Очень часто дверные замки изготавливаются с механизмом фиксации двери, когда она закрыта. Наиболее распространенными сегодня стали:

Схема устройства сдвоенного цилиндрового замка.

ригели;
накладные;
врезные;
защелки.

Установка врезных дверных замков своими руками делается непосредственно в полотно двери. Поэтому они абсолютно незаметны с внешней стороны. Более надежными считаются механизмы, снабженные предохранительным устройством. Когда происходит движение ручки, приходит в движение кулачок. Он надавливает на защелку, заставляя ее двигаться назад. Одновременно с этим происходит натяжение пружины. После возвращения ручки к своему первоначальному положению кулачок под ее давлением приходит в свое исходное состояние. Когда дверь закрывается, движение защелки осуществляется только благодаря скосу. Происходит самостоятельное срабатывание пружины, защелка захлопывается.

В конструкции пружина защелки выполняет одновременно и функцию фиксирования. При давлении на защелку вторая пружина защелкивает ригель. При поворачивании ключ начинает своей бородкой в первую очередь приподнимать фиксаторы, выпадающие из верхних отверстий. Затем бородка давит на ригель и подталкивает его вперед. При возвращении бородки в свое начальное состояние фиксатор вновь заходит в верхнее отверстие, не позволяя ригелю сработать автоматически. У замка имеется возможность работать с двойным закрыванием, потому что ригель оснащен внизу двумя нишами.

Запирающие устройства обладают разной степенью секретности. Они подразделяются на:

бессувальдные;
сувальдные;
цилиндровые.

Схема устройства дискового замка.

В системах первого типа надежность осуществляется за счет различных по форме выступов, сделанных на пластине. Порою таких выступов насчитывается около 90.

Сувальдные устройства, изобретенные англичанином Чабом, снабжены повышенной секретностью. В каждом замке на ключе сделаны особые углубления, расположенные под 90° к бородке. Стальная коробка снабжена пружинящими пластинами разных габаритов. Фиксирующий ригель может сработать, если ключ начнет одновременно приподнимать и захватывать пластины.

Цилиндровый замок получил повышенную надежность благодаря цилиндрическому каналу, сделанному специально для ключа. Штифты совместно с пружиной не допускают поворачивания ключа. Если вставленный ключ сможет приподнять все штифты, запорное устройство поднимется, в результате цилиндр сможет повернуться. Подобные цилиндровые механизмы считаются врезными, их можно закрывать обыкновенным способом. Надо сказать, что цилиндровые устройства считаются самыми надежными. Ключи в данном случае имеют разную форму и огромное количество.

Как устроен механизм замка?

Всякое приспособление, созданное для запирания, обязательно должно состоять из:

запирающего механизма;
стального короба;
задвижки;
ключа.

Схема дверного замка с защитной панелью.

В замочных механизмах наиболее распространенным считается врезной запор. Он должен иметь:

корпус;
лицевые планки;
засов, оборудованный специальной защелкой;
засов главного действия;
рычаг приводной.

Любой замок оборудован системой секрета, которая опознает ключ. Дверь запирается при помощи исполнительного механизма.

Секреты делятся на несколько механических видов:

Цилиндрический. Его основной деталью является специальный цилиндр. В нем расположены штифты, которые не позволяют взломать устройство. Данный замок стал называться английским. Он считается самым популярным и наиболее востребованным.
Сувальдный. Ключ данного замка имеет специальные зубчики. Они предназначены для выявления сувальд и определения их числа.
Кодовый. В этом случае вводится секретный набор цифр, срабатывает система защиты. Замок открывается.
Электронный. Работает на приводе, установка которого выполнена в самом запирающем устройстве.

Исполнительные устройства точно так же подразделяются на несколько типов:

Электромеханические. Имеют засов, работающий от электрического двигателя.
Электромагнитные. В данном случае запорным механизмом выступает магнит.
Механические. Стальной стержень входит в особое отверстие и закрывает замок.

Конструкция сувальдного замка

От числа пластин напрямую зависит надежность данной системы. Чем пластин больше, тем сильнее защитные свойства.

В сувальдную систему входят следующие детали:

засов поперечный или ригель;
стальные пластины или сувальды;
особое отверстие, куда вставляется ключ.

Работа данной системы, основана на установке пластин в конкретные положения, только тогда ключ начнет поворачиваться.

Как устроена цилиндровая система?

Подобная конструкция аналогично другим может являться:

врезной;
накладной.

Схема дверного замка-защелки.

Тайный механизм спрятан в личинке, установленной по центру замка. Подобная система имеет несколько подвидов:

односторонний;
двусторонний.

Односторонняя система может открываться ключом, причем только с конкретной стороны, другая снабжена двумя цилиндрами. Этот замок нельзя открыть изнутри, не имея ключа.

Чтобы запереть здание цилиндрическим устройством, требуется выполнить несколько конкретных действий.

Сначала ключ необходимо вставить в паз, имеющий ограниченный выступ, который расположен в цилиндре.

Одна из деталей цилиндра всегда имеет свободное вращение, если подходит вставленный ключ. Корпус у подобной конструкции всегда неподвижен. Исполнительным механизмом являются штифты, именно их и начинает поднимать ключ. За счет положения штифтов проводится регулирование работы устройства. Чтобы произошло открывание механизма, должны совпасть все шифрующие детали.

Как сделана замочная конструкция, используемая внутренними дверями?

Конечно, когда в квартире много дверей, не всегда требуется их полное запирание. Но при некоторых обстоятельствах запирание дверей становится необходимостью. Для этого покупается красивый замок, выполняется его установка в дверное полотно. Он должен состоять из:

двигающейся пластины;
затвора;
пружины;
рычага;
защелки;
корпуса.

В прежние годы замочные системы делались довольно простыми, их легко было вскрыть. Сегодня, когда настал век технологий, были изобретены невидимые замки. Эти конструкции способны стоять на страже любой квартиры, никто не сможет взломать такую входную дверь.

Замочные устройства, цена которых не очень велика, могут быть выбиты или высверлены, а вот спрятанная внутри дверного полотна новейшая замочная система, функционирует только на определенных радиочастотах специального брелка.

Можно сделать замочную конструкцию особо сложной или достаточно простой, однако уже давно всем понятно, что лучше иметь надежную дверь с единственным замком высшего качества, чем установить несколько дешевых и простых замков сомнительной надежности.

входной двери, устройство механизма, с магнитной защелкой

С возведением жилья и появлением в обществе расслоения по имущественному признаку возникла необходимость запирать дома на замки, защищать свою частную собственность. Практически не осталось на земном шаре мест, где люди не пользуются этим. В течение длительного времени устройства, запирающие дверную коробку, модифицировались. Изготовители стремились смастерить запор надежнее, повышая его качества. Однако функция дверного замка оставалась прежней – это запирание дверей и сохранение нажитых вещей. Дверные запоры ставят и на межкомнатные двери.

Главная функция дверного замка – запирание дверей и защита дома.

Виды дверных замков

Все запирающие устройства в своем составе имеют:

фиксирующее приспособление;
специальный короб для запора, сделанный из металла;
задвижку;
ключ для перемещения ригеля.

От того, какова конструкция дверного замка, зависит его назначение. Способ крепления блокирующих механизмов к дверному устройству подразделяет их на:

врезные, их устанавливают внутрь;
накладные, закрепляются на внутренней стороне дверей.

Необходимо запомнить, дверные накладные и врезные замки изготавливают для «левых» и «правых» дверей, не советуют при установлении их переворачивать. Это может поспособствовать их ненормальному функционированию.

Устройство врезного замка.

Имеются универсальные дверные замки, в которых возможен переход с левой на правую дверь, и наоборот. Такое можно сделать, если переставить засов-защелку или защелку. Эта операция проводится без разборки всего замка.

Любопытной разновидностью накладного дверного замка является замок-балка. У него имеется два засова. Они перемещаются по всей ширине двери горизонтально. Этот замок встает на защиту двери и со стороны, где находятся петли.

Тяжелее поддается монтажу врезной вид дверных замков, отсюда большая вероятность не особо качественной установки. Место дверного полотна, где происходит их врезка, основательно ослабляется. А его более близкое расположение к внешней поверхности делает двери более доступными взломщику. Надо отдать должное врезным замкам, которые менее видимы и более удобные в использовании.

Накладные дверные замки не имеют таких недостатков, как врезные. Их элементарнее установить, в местах монтажа они не понижают крепость. Накладные замки прекрасно функционируют на дверях, которые открываются внутрь. Данный вид дверного замка отлично защищает от покушений с внешней стороны, но взломщику, находящемуся в помещении, он не помеха. У накладных замков есть недостаток – это изменение внешнего вида дверей в худшую сторону.

Схема накладного дверного замка.

Сейчас изготавливают дверные замки с несколькими засовами. Их называют многозапорными замками. Надежная запорная система та, засовы (ригели) которой распределены по как можно большей длине торца двери.

Наиболее известным механизмом замка двери является врезной запор. В его состав входят:

корпус;
лицевая планочная деталь;
приводной рычаг;
засов с основным действием;
засов со специальной защелкой.

Вне зависимости от того, каково крепление к дверям, приспособление нынешних замыкающих механизмов содержит две составляющих:

секрет, с его помощью узнается ключ к замку;
исполнительное устройство, выполняет запирание.

Разновидности секретов

Механические секреты изготавливаются в различных вариантах:

В форме цилиндра. Основу составляет особая деталь – цилиндр. В его середине имеются штифты – элементы, которые мешают взлому замка. Такой замок называют английским. Он наиболее распространенный.
Кодовый. Открывается при введении ключа набором нужных цифр.
Сувальдный. Нахождение нескольких зубчиков на ключе, определяющих число сувальд.
Электронный. Создается на приводе, встроенном внутри.

Типы исполнительных устройств

Замок цилиндрового типа: 1 — корпус цилиндрового механизма, 2 — цилиндр (сердечник) с кодовым механизмом, 3 — скважина для ключа, 4 — кодовые штифты (пины), 5 — запирающие штифты (пины),6 — поводок/кулачок, 7 — крепежное отверстие, 8 — пружина, 9 — ключ, 10 — линия разделения между корпусом и цилиндром.

Существует несколько систем, которые применяются в качестве исполнительного механизма. Это:

механическая, когда замыкание выполняется металлическим стержнем, который входит в особый паз;
электромеханическая, здесь имеется засов с электрическим приводом;
электромагнитная, запорным механизмом является магнит.

Надежность запирающей системы сувальдного дверного замка зависит от количества пластин. Их большее количество способствует более надежной защите помещения.

Система такого типа замка состоит из следующих элементов:

ригель, это поперечный механизм засова;
сувальда – металлическая пластина;
специально предназначенное отверстие для ключа.

Эта система функционирует по принципу занятия всеми пластинами установленных позиций, только в этом случае можно сделать поворот ключа. Пластины ставятся под воздействием зубцов ключа в четко назначенных позициях. Это разрешает повернуть ключ и механизм дверного замка. Но если хоть одна из пластин не окажется в своем предназначенном пазе, тогда не будет работать и все устройство. То есть ключ является кодом замка.

Такие дверные замки достаточно сложно открыть методом силового воздействия. Сувальдные дверные замки имеют длительный срок эксплуатации и высокую степень надежности. К плюсам относится их высокая секретность и простота конструкции. При соблюдении всех правил сборки и норм безопасности такой замок с трудом поддается взлому.

Строение цилиндровой замочной системы

Схема сувальдного замка.

Цилиндровый замочный механизм бывает накладным и врезным. Он имеет в середине потайное устройство. Такие дверные замки изготавливаются:

односторонними, они открываются ключом лишь с одной стороны;
двусторонними, данные замки имеют два цилиндра и с внутренней стороны не открываются без ключа.

Для того чтобы закрыть жилье таким замком, необходимо выполнить определенные действия: в отверстие, имеющее ограниченный выступ, вставляется ключ. Это отверстие находится в цилиндре, часть которого всегда крутится, но это произойдет в случае, когда будет вставлен надлежащий ключ. Остальное устройство останется недвижимым – это корпус. Исполнительным приспособлением являются штифты. Они служат для подъема ключа. От того, каково их положение, будет зависеть, открыт или закрыт запор.

Откроется дверной замок только при полном совмещении всех кодированных элементов.

Система замочной конструкции межкомнатной двери

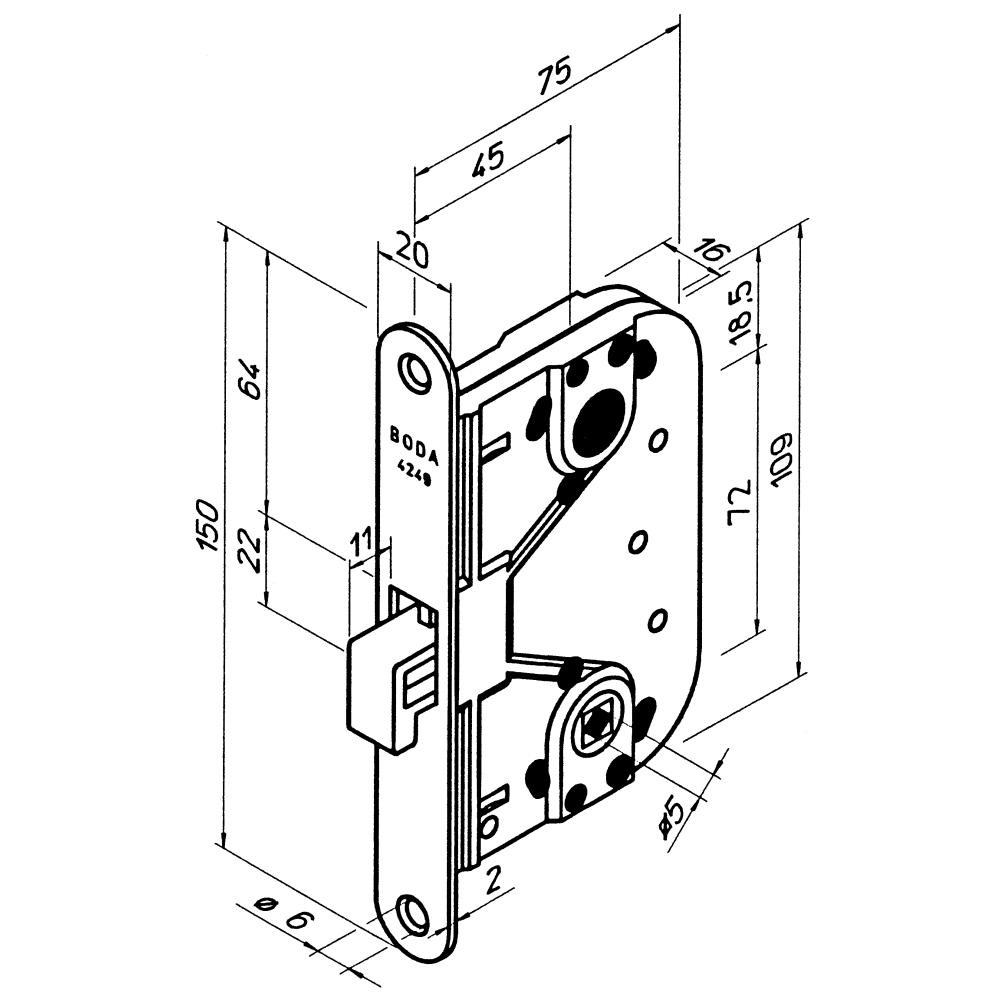

Схема замочной конструкции межкомнатной двери с размерами.

В некоторых случаях требуется закрывать дверь между комнатами, и тогда останавливают свой выбор на особенном встроенном в дверь оригинальном замке. В него входят:

поворотная пластина;
затвор;
пружина;
рычаг для удержания;
защелка;
крышка корпуса.

У людей с годами выработалась привычка, уходя из дома, закрывать его на специальные дверные замки. Когда-то они были очень простыми. В наше время применение компьютерных технологий привело к появлению замков-невидимок. Они отлично справляются с задачей по обеспечению защиты жилья от взлома. Если дверные замки простые и недорогие, то не представляет труда их высверлить и выбить. Спрятанная в двери замочная конструкция действует исключительно от радиочастот особенного брелока.

Из этого можно сделать вывод, что лучшим выходом будет приобретение одного качественного запора. Можно и соединить в одной запорной системе разные виды дверных замков, это усложнит работу взломщикам. Необходимо помнить, что при выборе надо скрупулезно обследовать такую конструкцию на предмет всевозможных изъянов, чтобы она не подвела в нужный момент.

Замок (устройство) это… Определение, строение, виды, история

Замок (дверной замок) – это устройство, обеспечивающее фиксирование и запирание дверного полотна в проёме, либо любой другой защитной конструкции, являющейся её неотъемлемым элементом.

Строение или части замка

Основными элементами замка являются: корпус, засов, механизм секретности (если есть) и ключи.

Корпус замка

Корпус замка в подавляющем большинстве случаев представляет собой прямоугольный коробчатый элемент, внутри которого размещаются все узлы. Именно через корпус осуществляется основное крепление и фиксация замка в двери или металлической конструкции.

Торцевая планка — элемент корпуса замка, при помощи которого осуществляется дополнительное крепление.

Торцевая планка может встречаться как на врезных, так и у накладных замков. Её наличие является необязательным.

Засов замка

Запирание полотна происходит непосредственно через засов, который выдвигается из корпуса при повороте ключа и работе механизма секретности. Засовы замков могут быть самых разнообразных форм и размеров, но чаще всего встречаются цилиндрические и прямоугольный засовы.

Механизм секретности

Замок — это в первую очередь механизм секретности, который обеспечивает ему те или иные охранные свойства или защитные характеристики. Механизм секретности, пожалуй, самое главное в конструкции замка.

В рамках данного материала мы не сможем подробно поговорить о каждом механизме секретности, поскольку каждый из них заслуживает отдельного материала. Тем не менее, перечислим основные из них, с которыми сталкивался буквально каждый из нас.

Цилиндровый механизм секретности

Английский замок – это такое запирающее устройство, которое имеет маленький ключ. Разработан он был английским “технарём” в 19-м веке, поэтому с тех пор часто «английским» и зовётся.

Привычную для всех “личинку замка” правильнее называться “цилиндровым механизмом секретности”. Встречаются самых разнообразных производителей, от дешёвых одноразовых и бестолковых, до дорогих высокозащищённых высокого европейского качества.

К плюсам цилиндрового механизма секретности можно отнести небольшой удобный ключик и удобство управления замком в целом. К минусам — низкую вандалоустойчивость и необходимость защиты от силовых методов вскрытия, о которых мы рассказывали о бронепластинах и броненакладках здесь

Если же вас интересует то, как выбрать цилиндр за место старого и какие для этого надо знать параметры, это можно подглядеть в коротком видеоматериале ниже:

Сувальдный механизм секретности

Второй тип механизма, часто встречаемый на входных дверях и сейфах — это сувальдный механизм, характеризующийся большим длинным “ключом-бабочкой”.

Хороший сувальдный замок, зачастую, дешевле хорошего цилиндрового, поскольку более прост в изготовлении. И при этом, сувальдник зачастую обладает бОльшей вандалостойкостью.

Но огромный минус сувальдного замка, который многих отталкивает — это большой неудобный ключ и не самый удобный способ управления (вертушка есть далеко не на каждом, и поворачивается только в определённом состоянии замка).

Дисковый механизм секретности

Ещё одним распространенным типом механизма секретности замка является дисковый механизм секретности.

Характеризуется наличием небольшого полукруглого ключа (либо прямоугольным, если он двухсторонний), с расположенными на нём углами нарезки секретов, а также отсутствием возможности вынуть ключ без возврата в “исходное” положение.

Мы чаще всего привыкли видеть дисковый механизм секретности на навесных замках. Чуть ранее — встречался и в квартирных, например в накладных щелкунах и во врезных замках-кнопках.

Хочется подчеркнуть, что нельзя утверждать о преимуществах замка с тем или иным механизмом. Как и у любой медали, здесь тоже есть “две стороны”.

Любой из перечисленных механизмов секретности может быть изготовлен с высоким качеством и иметь высочайшие охранные свойства. Точно также, как любой из них может иметь отвратительные характеристики, быстро ломаться и открываться “двумя крючками” за секунды.

Способы установки и их особенности

Замки могут различаться между собой по способу установки на дверь (защитную конструкцию), иметь несколько различных видов механизмов секретности, быть изготовлены из самых различных материалов, обладать огромным количеством различных функция. Именно об этом всём мы дальше и поговорим.

Различия по способу установки

При выборе замка на новое место, а особенно при подборе на старое, человек стремится выяснить тип замка, чтобы начать поиски хоть с чего-то.

Зачастую, именно способ установки и выступает первым признаком, по которому осуществляется поиск дверного замка.

Врезной или вкладной замок.

Если корпус вашего замка полностью врезан в дверь, его ригеля выходят из плоскости дверного подвижного полотна, а снаружи видны лишь фурнитура и декоративные накладки – у вас установлен врезной замок.

Именно такие в подавляющем большинстве случае сегодня встречаются на современных дверях. Врезной замок не портит внешнего вида двери, а при правильной установке выдерживает большие нагрузки на взлом, при попытке силового вскрытия двери.

В группе врезных запирающих устройств по способу установки ещё можно упомянуть вкладные замки. На самом деле, это тот же врезной замок, который установлен не только (и не всегда) за торцевую планку, но в том числе и с использование фронтального крепления. В торце двери вкладной замок, зачастую, не имеет видимого крепежа.

Вкладной способ установки замка в профессиональной среде считает предпочтительным, поскольку обеспечивает более жесткую посадку замку, что приводит к возрастанию защитных свойств конструкции. Например, это образец вкладного сувальдного замка на наших металлических дверях.

Врезной замок для своей установки требует определённой толщины полотна двери, и по этой причине в некоторых случаях врезка подобного запирающего устройства в ту или иную дверь – невозможна. В этом случае для обеспечения запирания следует использовать следующий тип замка по способу установки.

Накладной замок

Если корпус вашего замка полностью виден изнутри – вам нужен (или у вас установлен) накладной замок.

Накладной замок накладывает на полотно двери с внутренней стороны. Ригеля такого замка, зачастую, заходят за коробку двери. А сам ключ либо длиннее, чтобы дотянуться через всю толщину двери, либо личинка этого замка требует сквозного отверстия через всю толщину.

Установка накладного замка заведомо более простое занятие, чем предыдущего типа. Именно это часто и играет роль при выборе. Хотя и нужно добавить, что установка замка, как таковая в принципе, должна производится аккуратно, с сознанием дела и следуя рекомендуемым нормам и требования для конкретной ситуации. Неправильно установленный замок снимается с гарантии и имеет сниженный срок службы.

Недостатками накладного замка являются специфичный внешний вид (портит отделку изнутри) и отсутствие защёлки, которая так необходима для корректной эксплуатации двери.

Навесные замки

Если корпус замка вашего замка полностью виден (и доступен) снаружи, а запирание конструкции осуществляется за счёт дужки и внешних элементов (проушин), закрепленных на подвижных и неподвижных частях – это навесной замок.

Это самый простой вид запирающего устройства по способу запирания, поэтому и самый популярный в принципе. Помимо этого, навесной замок можно использовать там, где предыдущие виды невозможны к установке в принципе – сундуки, ящики, решётки на окнах.

Если у вас остались вопросы по рассмотренной теме, или какой-то раздел показался недостаточно раскрыт — пожалуйста, оставляйте свои комментарии. Мы постараемся оперативно реагировать и дополнять статью.

А чтобы определить вашу модель замка, вы можете прислать его фотографии на нашу электронную почту, прикрепив фотографии и мы обязательно ответим.

Либо написать нам через .

6 типов дверных замков, обычно используемых в жилых домах

Опубликовано 22 января 2018 г. автор Хьюго Рид

Вам будет сложно найти жилую недвижимость, в которой дверные замки не используются ни в каком качестве. Если вы когда-нибудь найдете подобное жилое пространство, то либо его обитатели не заботятся о безопасности, либо они просто существуют в утопии, которую все остальные еще не открыли.Дверные замки являются неотъемлемой частью любого жилого помещения, и они являются частью строительных блоков для обеспечения безопасности.

Большинство людей знают об этом, но не многие разбираются в типах дверных замков. Выбор подходящего дверного замка из доступных типов дверных замков очень важен. Причина проста: некоторые блокировки работают лучше в одной ситуации, чем в других. Базовое понимание типов дверных замков в жилых домах поможет домовладельцам и управляющим недвижимостью выбрать лучшие замки для использования в любое время. Давай начнем!

1. Задвижки

Ригели, возможно, являются одними из самых популярных типов дверных замков, и они широко используются во многих жилых домах. Из-за своей популярности они также часто используются в коммерческих помещениях. Большинство домовладельцев должны быть знакомы с одноцилиндровым ригелем, который можно рассматривать как подмножество типов дверных замков. Тем не менее, существует несколько типов засовов, каждый из которых может использоваться в той или иной степени в жилых помещениях.Что касается типов дверных замков, то засов в основном используется для фиксации наружных дверей. Нет закона против использования засовов внутри вашего дома, но есть другие типы дверных замков, которые лучше подходят для этой задачи (но мы рассмотрим их позже). Еще одна вещь, о которой следует помнить, — это тот факт, что засовы не используют подпружиненные механизмы для приведения в действие засова, отсюда и термин «мертвый». Мы вернемся к этому позже в статье.

Основная причина, по которой ригели являются одними из популярных типов дверных замков, заключается в том, что они являются одними из самых надежных замков, с которыми вы когда-либо сталкивались.Однако не все засовы построены одинаково, поэтому существует система оценок, которая дает вам представление о том, какое усилие может выдержать ваш засов. Основными типами ригелей являются одноцилиндровые ригели и двухцилиндровые ригели. Соответствующее различие между этими двумя типами дверных замков с засовом заключается в том, что у одинарного цилиндра есть цилиндр с ключом на одной стороне двери, тогда как у двойного цилиндра используется цилиндр с ключом с обеих сторон двери.

Одноцилиндровые замки гораздо более распространены, но некоторые домовладельцы предпочитают использовать засовы с двумя цилиндрами для дополнительного повышения безопасности.Помните, как ранее я указывал, что одни замки в одних местах подходят лучше, чем другие? Есть домовладельцы, которые понимают, что двойной цилиндр может ограничить ваши шансы на побег в чрезвычайной ситуации, поэтому вместо этого они предпочитают разместить дополнительные уровни безопасности вокруг своего одноцилиндрового засова.

Вместо использования двойного или одноцилиндрового ригеля некоторые предпочитают использовать ригель с защитой от дремоты. Этот особый тип дверных замков обычно встречается в многоквартирных домах или как приспособление на двойных дверях.Я не удивлюсь, если вы никогда не слышали о засове с защитой от джимми, большинство людей не слышали, но я гарантирую, что вы когда-нибудь сталкивались с ним. Это один из самых простых и непритязательных типов дверных замков. Уникальная конструкция этого засова позиционирует его для обеспечения большей безопасности, поскольку исключает подрывание как метод обхода. Замок представляет собой накладной замок, который удерживается защелкой, а также корпусом замка. Хотя это делает замок более устойчивым к взломам, это не делает его невосприимчивым к другим атакам.

2. Замки дверные ручки

Если бы вам пришлось найти дверную ручку в следующие тридцать секунд, вы, вероятно, знали бы, где искать. Если бы вы не смогли дотянуться до дверной ручки за отведенное время, вы все равно точно знали бы, где она находится и как туда добраться. Замки с дверными ручками легко найти, и их больше всего

Типы дверных замков | Черчилль

Справка по коронавирусу и часто задаваемые вопросы Авторизоваться

Наши продукты
- Страхование автомобиля
- Страхование молодого водителя
- Страхование жилья
- Страхование путешествий
- Страхование домашних животных
- Покрытие поломки
- Страхование фургона
- Страхование жизни
- Страхование жизни старше 50 лет
- Страхование гражданской ответственности
- Страхование арендодателя
Получить расценки
- Страхование автомобиля
- Страхование жилья
- Страхование путешествий
- Страхование домашних животных
- Покрытие поломки
- Страхование фургона
- Страхование жизни
- Страхование жизни старше 50 лет
- Страхование гражданской ответственности
- Страхование арендодателя
Получить цитату
- Страхование автомобиля
- Страхование жилья
- Страхование путешествий
- Страхование домашних животных
- Страхование фургона
- Страхование гражданской ответственности
- Страхование арендодателя
Претензии
Помощь и поддержка
FAQs
Справка по коронавирусу и часто задаваемые вопросы

Главная
Страхование жилья
Советы и рекомендации по страхованию жилья
Типы дверных замков

Получить расценки на дом

Страхование жилья

Руководство пользователя устройства Cisco Physical Access Manager, выпуск 1. 2.0 — Настройка шаблонов дверей и устройств [Cisco Physical Access Manager]

Настройка шаблонов дверей и устройств

В этой главе описывается, как создавать и изменять шаблоны дверей и устройств. Шаблоны устройств определяют общие настройки для типов устройств, таких как шлюзы, считыватели и замки. Шаблоны дверей определяют общие настройки для конфигураций дверей, включая устройства, которые прикреплены к двери.

Дополнительную информацию см. В главе 5 «Конфигурация двери».

Содержание

• Создание пользовательских конфигураций и шаблонов шлюза

• Настройка шаблонов дверей

• Настройка шаблонов устройств

• Настройка шаблонов учетных данных

• Настройка профилей светодиодных индикаторов считывателя

• Дублирование шаблонов

• Свойства конфигурации двери

• Свойства конфигурации устройства

Создание пользовательских конфигураций и шаблонов шлюза

Дверные конфигурации — это наборы оборудования дверного устройства, назначенные модулю шлюза. Чтобы создать дверь, необходимо создать конфигурацию шлюза, которая определяет модули и устройства, подключенные к шлюзу. Шаблоны шлюза позволяют быстро заполнить эту конфигурацию шлюза.

Чтобы просмотреть существующие шаблоны, выберите Gateway Templates из меню Doors (в подменю Templates).

На Рис. 7-1 показано главное окно. Шаблоны шлюза по умолчанию изменить нельзя. Изменять можно только шаблоны, созданные пользователем.

Рисунок 7-1 Главное окно шаблонов шлюза

Процедура

Выполните следующие инструкции, чтобы создать пользовательскую конфигурацию шлюза, а затем сохраните ее как шаблон.Вы также можете клонировать конфигурацию для использования с другим шлюзом.


	Сделать это	Используйте этот дисплей
Шаг 1	Откройте аппаратный модуль в представлении «Устройства». а. Выберите Оборудование в меню Doors . б. Выберите Device из меню View . Наконечник Смотрите также Просмотр дверей и устройств в обзоре оборудования, стр. 5-3.
Шаг 2	Добавьте модуль шлюза. а. Щелкните правой кнопкой мыши драйвер Access GW Driver . б. Выберите Новый контроллер шлюза .
Шаг 3	Выберите № , чтобы настроить шлюз без использования шаблона. Нажмите Далее , чтобы продолжить.
Шаг 4	Введите основные свойства шлюза. а. Имя : введите описательное имя для идентификации модуля шлюза. б. Серийный номер : введите серийный номер. См. Определение серийных номеров, стр. 5-36. г. Местоположение : назначенное местоположение модуля. См. Создание карты местоположения, стр. 5-6. г. Часовой пояс : выберите часовой пояс для вашей системы. e. Летнее время : выберите Истинный , если соблюдается летнее время. ф. Нажмите Далее , чтобы добавить дополнительные модули расширения. или Нажмите Finish , чтобы создать контроллер шлюза (модуль по умолчанию) без добавления дополнительных модулей.
Шаг 5	(Необязательно) Укажите модули расширения, подключенные к шлюзу. Примечание Этот шаг требуется, только если установлены модули расширения.Если дополнительные модули не установлены, нажмите Готово . Примечание Модуль по умолчанию — шлюз. а. Имя : введите описательное имя для идентификации модуля шлюза. а. Серийный номер : введите серийный номер. См. Определение серийных номеров, стр. 5-36. б. Тип модуля : выберите «Считыватель», «Вход» или «Выход». г. Режим подключения считывателя : (только модули считывателя) выберите, поддерживает ли устройство одно или два подключения считывателя. г. Щелкните Добавить . Модуль расширения добавлен в список. e. Повторите эти шаги для каждого дополнительного модуля. ф. Нажмите Finish , чтобы сохранить изменения и закрыть окно. Наконечник Чтобы изменить список модулей, выберите модуль и нажмите Изменить или Удалить .
Шаг 6	(Необязательно) Добавьте устройства к интерфейсам шлюза или модуля расширения. Примечание Устройства обычно добавляются при настройке двери. См. Главу 6, «Настройка дверей». а. Разверните дерево оборудования, чтобы просмотреть интерфейсы шлюза или модуля расширения. б. Щелкните интерфейс правой кнопкой мыши и выберите устройство для интерфейса. Например: Новый REX . г. В окне устройства выберите Свойства и введите настройки устройства. –Выберите имя шаблона , чтобы заполнить поля. –Чтобы отменить настройки шаблона, снимите флажок По умолчанию рядом с каждым полем. –Чтобы восстановить настройки шаблона по умолчанию, повторно установите флажок По умолчанию . г. Нажмите Сохранить и закрыть . e. Повторите эти шаги для каждого устройства, подключенного к шлюзу.
Шаг 7	Примените изменения конфигурации, чтобы загрузить новые настройки в устройства. • Чтобы обновить все шлюзы: щелкните правой кнопкой мыши драйвер Access GW и выберите Применить изменения конфигурации . • Чтобы обновить одиночный шлюз: щелкните правой кнопкой мыши шлюз и выберите Применить изменения конфигурации . Примечание Шлюзы должны находиться в рабочем состоянии, что обозначено зеленым треугольником на значке. Темно-зеленый треугольник означает изменения конфигурации, которые не были применены. Для получения дополнительной информации см. Применение изменений конфигурации, стр. 6-17.
Шаг 8	(Необязательно) Создайте шаблон шлюза из новой конфигурации. • Щелкните правой кнопкой мыши контроллер шлюза и выберите Сохранить как шаблон шлюза . Введите имя шаблона и нажмите ОК . Новый шаблон отображается в главном окне шаблонов шлюза (см. Рис. 7-1). • Выберите Клонировать шлюз , чтобы создать точную копию конфигурации шлюза для отдельного шлюза. См. Клонирование конфигурации шлюза, стр. 6–27.
Шаг 9	(Необязательно) Добавьте конфигурацию двери, которая использует порты на шлюзе. См. Раздел «Настройка дверей» на стр. 6-2.

Настройка шаблонов дверей

Используйте шаблоны дверей для создания наборов фурнитуры, которые можно применить к нескольким дверям.Например, вы можете создать шаблон, который включает в себя распашную дверь для использования с дверьми с поддержкой ADA или глухой засов для дверей, требующих дополнительной защиты. См. Главу 5, «Общие сведения о конфигурации двери» для получения дополнительной информации.

Рисунок 7-2 Главное окно шаблонов дверей

Примечание Шаблоны по умолчанию доступны только для чтения. Изменять можно только созданные пользователем шаблоны дверей.

Чтобы создать или изменить шаблон двери, выполните следующие действия:


	Сделать это	Используйте этот дисплей
Шаг 1	Выберите Door Templates из меню Doors в подменю Templates.
Шаг 2	Щелкните Добавить или выберите существующий шаблон и щелкните Изменить или Дублировать . • Можно также щелкнуть запись правой кнопкой мыши и выбрать Добавить , Изменить или Удалить . • Чтобы дублировать существующий шаблон: –Выберите шаблон и нажмите кнопку Дублировать в правом верхнем углу. –Введите Новое имя для шаблона и нажмите OK . –В главном окне выберите повторяющееся имя шаблона и нажмите Изменить . –Измените настройки шаблона, как описано в следующих шагах.
Шаг 3	Щелкните вкладку Общие и введите Имя и Описание для шаблона.
Шаг 4	Выберите устройства для в шаблоне двери: a. Выберите вкладку Devices . б. Нажмите Добавить , чтобы добавить новое устройство, или выберите существующее устройство из списка и нажмите Изменить . г. Выберите тип устройства . Например: Lock, Reader и т. Д. г. Выберите шаблон . Отображаются только шаблоны для типа устройства. Например, если тип устройства — Reader, то отображаются только шаблоны чтения. Инструкции по созданию и изменению доступных шаблонов см. В разделе «Настройка шаблонов устройств». e. При необходимости повторите эти шаги, чтобы добавить дополнительные устройства. ф. Нажмите Далее , чтобы продолжить.
Шаг 5	Определите свойства дверного замка. а. Выберите вкладку Свойства . б. Время интервала повторной блокировки (сек) : количество секунд, в течение которых дверь остается открытой после предоставления запроса доступа (предоставления доступа). г. Время удержания двери открытой (сек) : количество секунд до того, как будет сгенерирован сигнал тревоги `DoorHelpOpen` . г. Дверной замок при закрытии : –По умолчанию Да .Дверь всегда будет запираться при закрытии, игнорируя интервал повторной блокировки (даже если второй запрос был введен, когда дверь была открыта). –Выберите № , чтобы дверь оставалась незапертой на время Интервал повторной блокировки , даже если она закрыта. Время повторного запирания основано на самом последнем запросе доступа к двери. e. Задержка срабатывания ригеля (сек) : задержка (в секундах) после закрытия двери до срабатывания ригеля. Примечания по использованию По умолчанию, когда запрос на доступ к двери предоставляется, дверь остается разблокированной до истечения интервала повторной блокировки или до тех пор, пока дверь снова не закроется, в зависимости от того, что наступит раньше. В некоторых ситуациях вы можете захотеть оставить дверь незапертой в течение всего интервала времени, даже когда она снова закрывается. Например: 1. Когда дверь разблокируется пользователем «А», срабатывает Интервал повторной блокировки . Дверь автоматически заблокируется, когда наступит время повторной блокировки, или когда дверь будет открыта, а затем снова закрыта. 2. Перед тем, как пользователь «A» приблизится к двери и откроет ее, инвалид, пользователь «B», также предъявит значок. Доступ предоставляется, и интервал повторной блокировки увеличивается, чтобы отразить этот последний запрос на предоставление доступа. 3. Тем временем, однако, пользователь «A» открывает дверь и закрывает за собой дверь (в то время как пользователь «B» находится в нескольких футах от двери). Дверь автоматически повторно запирается, так как Дверной замок при закрытии установлен на Да по умолчанию. 4. Чтобы дверь оставалась открытой до истечения интервала повторного запирания для последнего запроса, установите Дверной замок при закрытии на № .
Шаг 6	Определите режим двери и расписание: a. Выберите вкладку Свойства . б. Режим по умолчанию : выберите режим двери по умолчанию.Дверь остается в этом режиме все время, кроме случаев, когда определено расписание. — Открыть : дверь удерживается открытой, а замок находится в открытом состоянии. — Закройте : дверь физически закрыта, а замок находится в открытом состоянии. — Замок : дверь физически закрыта, и замок находится в заблокированном состоянии. — Защищенный : дверь заперта, ригель вставлен. Для получения дополнительной информации см. Режимы двери, стр. 6-39. г. Расписание включения двери : (необязательно) выберите расписание двери. Если вы выберете Нет , то дверь будет всегда оставаться в режиме по умолчанию . Если вы выберете расписание, оно переопределит режим по умолчанию для времени и дней, определенных в расписании. См. Использование диспетчера расписания, стр. 9-7, чтобы добавить или изменить доступные расписания дверей. г. Запланированный режим двери : выберите режим двери, когда применяется запланированная дверь. Например, если режимом по умолчанию является Блокировка, а запланированным режимом двери является Закрытие, то дверь будет заблокирована все время, кроме часов и дней, определенных расписанием, выбранным в Расписание включения двери . e. Первая разблокировка : выберите Первая разблокировка , чтобы активировать расписание дверей только при первом успешном смахивании значка. Дверь остается в режиме по умолчанию до тех пор, пока не будет использован значок для доступа к двери, даже после времени начала для расписания.Это полезно в таких ситуациях, как снежные дни, чтобы дверь не открывалась до тех пор, пока физически не появится владелец бейджа. Наконечник Видеть

Дверные замки без ключа и замки Schlage: дверные замки со скидкой, планки паники и замки для коммерческих клавиатур, замки Sargent, Von Duprin и Corbin Russwin

Поскольку технологии вторгаются в наши дома так же, как они это сделали с нашими рабочими местами, навесные замки с высокой степенью защиты и дверные замки без ключа, разработанные крупными брендами такие как Schlage Locks или Sargent Locks станут еще более преобладающими во всем мире. Самые высокие жилые башни в метро и даже Автономные дома в пригородных районах начали использовать цифровые дверные замки и дверные замки с кодовым замком без ключа. Распространено мнение, что дверные замки без ключа более надежны. и избавит вас от хлопот носить ключи с собой куда угодно.

Эти две причины, конечно, являются главными, почему кто-то должен быть учитывая цифровые замки и замки с кнопками.Тревоги, связанные с потерей ключей, управлением двумя или более наборами ключей, которые большинство семей необходимо сделать, а также простое управление обычными замками, которые являются легкой прогулкой для любого опытного вора или грабителя. замки без ключа.

Однако замки для клавиатуры и электронные замки без ключа также имеют ряд других преимуществ. Электронные замки без ключа могут быть разных типов. Существуют дверные замки с механической кнопкой, цифровые замки, работающие от электрического тока с использованием электромагнетизма и другие. Эти дверные замки без ключа очень просты в установке и не потребуют дополнительных вложений в ближайшем будущем. В случае устаревших замков потеря ключей или подозрение на нарушение безопасности приведет к замене замков, что может быть дорогостоящим. Вы можете просто изменить пароль или штырь цифровых замков , и вы получите доступ к дверным замкам без ключа, если почувствуете в этом необходимость.

Основным преимуществом использования дверных замков с кнопкой или цифровых замков является то, что эти дверные замки без ключа ведут учет входа и выхода каждый раз, когда они используются.Кроме того, огромное разнообразие дверных замков без ключа и то, как ими можно управлять, может быть очень интригующим. Существуют цифровые замки, которые используют числовые коды, пересказы или обычные буквенно-цифровые пароли, некоторые используют карты доступа или карты доступа, биометрия стала обычным явлением, и карты на основе радиочастотной идентификации также широко распространены.
