Устройство расширительного бака мембранного типа для водоснабжения: устройство, подбор и расчет модели

Содержание

устройство, подбор и расчет модели

Физические свойства любого теплоносителя практически не позволяют этой жидкости сжиматься. Попытка даже немного уменьшить объём тут же приводит к резкому скачку давления. Вода при нагревании в диапазоне от 20 до 90С расширяется. Эти два свойства объясняют необходимость выделения места в системе для «дыхания» теплоносителя. Расширительный бак для отопления должен обеспечивать безопасную и надёжную работу всех узлов инженерной системы. Длительность её эксплуатации напрямую зависит от того, правильно ли был выбран и установлен этот элемент.

Виды расширительных баков и их сравнение

В отопительной системе могут быть установлены разные виды расширительных баков.

Открытые расширительные баки

Расширительный бак открытого типа – это открытая ёмкость, в которую всегда можно долить теплоноситель. Он не требует наличия запорной арматуры, резиновой мембраны и даже крышки. Обычно ведром через него «доливают» в систему жидкость, хотя от водопровода всегда можно вывести водозаборный кран.

Схема работы расширительного бака открытого типа: 1 – корпус бака; 2 – уровень теплоносителя; 3 – холодная труба; 4 – спускная труба; 5 – предохранительный клапан; 6 – запорный вентиль; 7 – верхняя точка в стояке трубопровода отопительной системы

Несколько десятилетий назад повсеместно использовались открытые конструкции, компенсирующие изменение объёма теплоносителя при естественной циркуляции. Однако постоянный контроль уровня жидкости и её «доливание», сложности монтажа в верхней точке, низкое давление и коррозия металла – всё это привело к выходу на первый план закрытых систем и баков.

Закрытые расширительные баки

Там, где циркуляцию теплоносителя обеспечивает насос, устанавливают баки закрытого типа, именуемые в народе «мембранниками». Он всегда окрашен в красный цвет и конструкционно представляет собой герметичную ёмкость, внутри которой установлена мембрана из технической резины. А вот в синих баках, предназначенных для организации горячего водоснабжения, используется менее долговечная пищевая резина.

Устройство расширительного бака следующее: мембрана в виде баллона или диафрагмы разделяет ёмкость на две части. В верхнюю закачан инертный газ или воздух, а другая отводится для излишков теплоносителя.

С ростом температуры излишки расширяющегося теплоносителя попадают в ёмкость. Объём во

Как работает расширительный бак мембранного типа

Расширительный бачок для отопления закрытого типа: устройство и принцип действия

Система отопления, являясь сложной инженерной конструкцией, состоит из множества элементов, имеющих различное функциональное назначение. Расширительный бачок для отопления — одна из важнейших частей контура отопительной системы.

Для чего необходим расширительный бачок в системе отопления?

При нагревании теплоносителя, в котле и контуре системы отопления значительно повышается давление ввиду температурного увеличения объёма теплонесущей жидкости. Учитывая, что жидкость является практически несжимаемой средой, а отопительная система герметична, данное физическое явление может привести к разрушению котла или трубопроводов.

Проблему можно было бы решить установкой простого клапана, который может стравливать избыточный объём горячего теплоносителя во внешнюю среду, если бы не один немаловажный фактор.

Жидкость при охлаждении сжимается и на место сброшенного теплоносителя в контур отопления проникнет воздух. Воздушные пробки – головная боль любой системы отопления, из-за них циркуляция в сети становится невозможной. Поэтому необходимо спускать воздух из радиаторов отопления. Постоянное же добавление нового теплоносителя в систему весьма затратно, подогрев холодной воды обходится гораздо дороже подогрева теплоносящей жидкости, пришедшей в котёл по обратному трубопроводу.

Эту проблему решает установка так называемого расширительного бака, который представляет собой резервуар, подключённый к системе одной трубой. Избыточное давление в расширительном бачке отопления компенсируется его объёмом и позволяет обеспечить стабильную работу контура. Внешне бачки расширительные для системы отопления, исходя из результатов расчёта и вида отопительного контура, различны по своим форме и размеру.

В настоящее время выпускаются баки различных форм, от классических цилиндрических баков до так называемых «таблеток».

Виды отопительных систем

Существуют две схемы отопительных сетей здания — открытая и закрытая. Открытая (самотёчная) система отопления используется в централизованных отопительных сетях и позволяет напрямую забирать воду на потребности горячего водоснабжения, что невозможно в частном домостроении. Такой прибор располагают в верхней точке контура отопительной системы. Помимо нивелирования перепадов давления расширительный бачок отопления выполняет функцию естественной сепарации воздуха из системы, так как имеет возможность сообщения с наружной атмосферой.

Таким образом, конструктивно такое устройство представляет собой компенсационный бак системы отопления, не находящийся под давлением. Иногда по ошибке открытой могут называть систему с гравитационной (естественной) циркуляцией теплонесущей жидкости, что в корне неверно.

При более современной закрытой схеме применяют расширительный бачок системы отопления закрытого типа со встроенной внутренней мембраной.

Иногда такой прибор могут называть расширительный бачок вакуумный для отопления, что тоже справедливо. Такая система предусматривает принудительную циркуляцию теплоносителя, воздух из контура при этом отводится через специальные краны (клапаны), установленные на отопительных приборах и вверху трубопроводов системы.

Устройство и принцип действия

Конструктивно закрытый расширительный бак в системе отопления представляет собой резервуар цилиндрической формы с установленной внутри мембраной из резины, которая разделяет внутренний объём сосуда на воздушную и жидкостную камеры.

Мембраны бывают следующих типов:

  • баллонного, при этом внутри резинового баллона находится теплоноситель, снаружи – воздух или азот под давлением;
  • в виде диафрагмы, делящей внутренний объем расширительного бака для закрытой системы отопления на две части – с водой и закачанным воздухом или газом.

Давление газа настраивается для каждой системы в индивидуальном порядке, который описывает прилагаемая к таким приборам как расширительный бачок для отопления закрытого типа инструкция. Некоторые производители в конструкции своих расширительных баков предусматривают возможность замены мембраны. Такой подход несколько повышает первоначальную стоимость прибора, зато впоследствии, при разрушении или повреждении мембраны стоимость её замены будет ниже цены нового расширительного бака.

С практической точки зрения форма мембраны никак не влияет на эффективность работы приборов, следует лишь отметить, что в баллонный расширительный бак закрытого типа для отопления вмещается несколько больший объём теплонесущей жидкости.

Принцип работы их также одинаков – при росте давления воды в сети за счёт расширения при нагревании, мембрана растягивается, сжимая находящийся по другую сторону газ и позволяет попасть внутрь бака излишкам теплоносителя. При остывании и, соответственно, падении давления в сети, процесс проходит в обратном порядке. Таким образом, регуляция постоянного давления в сети происходит в автоматическом режиме.

Нужно заострить внимание на том, что если купить расширительный бачок системы отопления наугад, без необходимого расчёта, то стабильности работы отопительной сети будет добиться весьма сложно.

При значительно большем, чем необходимо, размере бака не будет создаваться требуемое для системы давление. В случае же если бак будет размера меньше требуемого, то он не сможет вместить избыточный объём теплонесущей жидкости, что может вылиться в создание аварийной ситуации.

Расчёт расширительных баков

Чтобы провести расчет расширительного бака для отопления закрытого типа сначала необходимо посчитать общий объём системы, складывающейся из объёмов трубопроводов контура, отопительного котла и приборов отопления. Объёмы котла и радиаторов отопления указываются в их паспортах, а объём трубопроводов определяется методом умножения площади внутреннего поперечного сечения труб на их протяжённость. Если в системе присутствуют трубопроводы разных диаметров, то следует определить их объёмы по отдельности, а затем сложить.

Дальнейший для таких приборов, как расширительный бачок для отопления закрытого типа расчет проводится по формуле V = (Vс х k) / D, где:

Vс – объём теплонесущей жидкости в системе отопления,
k – коэфф. объёмного теплового расширения, принимаемый для воды 4%, для 10% этиленгликоля – 4,4%, для 20% этиленгликоля – 4,8%;
D — показатель эффективности мембранного блока. Обычно он указывается производителем или его можно определить по формуле: D = (Рм – Рн) / (Рм +1), где:
Рм – максимально возможное давление в сети отопления, обычно оно равно предельному рабочему давлению предохранительного клапана (для частных домов редко превышает значения 2,5 – 3 атм.)
Рн – давление начальной накачки воздушной камеры расширительного бака, принимается как 0,5 атм. на каждые 5 метров высоты контура отопительной системы.

В любом случае следует считать, что расширительные бачки для отопления должны обеспечивать увеличение объёма теплоносителя в сети в пределах 10%, то есть при объёме теплоносящей жидкости в системе 500 л. объём вместе с баком должен составлять 550 л. Соответственно, необходим бачок расширительный системы отопления объёмом не менее 50 литров. Такой метод определения объёма весьма приблизителен и может вылиться в излишние затраты на покупку расширительного бака большего объёма.

В настоящее время в интернете появились онлайн калькуляторы для расчёта расширительных бачков. В случае использования для подбора оборудования таких сервисов, необходимо провести расчеты минимум на трёх сайтах, чтобы определить, насколько корректен алгоритм вычисления того или иного интернет-калькулятора.

Производители и цены

В настоящее время проблема купить бачок расширительный для отопления заключается лишь в правильном подборе типа и объёма прибора, а так же в финансовых возможностях покупателя. На рынке представлен широкий выбор моделей приборов как отечественных, так и иностранных производителей. Однако следует отметить, что если на такие приборы как расширительный бачок закрытого типа для отопления цена при покупке будет гораздо ниже, чем у основных конкурентов, то от такого приобретения лучше отказаться.

Невысокая стоимость указывает на ненадёжность производителя и низкое качество используемых при его изготовлении материалов. Зачастую таковой является продукция из Китая. Как и на все остальные товары, на качественный расширительный бачок для отопления цена не будет иметь значительной разницы порядка двух – трёх раз. Добросовестные производители используют примерно одинаковые материалы и разница в цене схожих по параметрам моделей порядка 10-15% о

виды и типы, принцип работы

Содержание статьи:

В любом частном доме нужна стабильно работающая безаварийная система водоснабжения, с нормальным напором воды в кранах. Казалось бы: проложил трубы, подключил насос для подачи воды – и пользуйся. Но все не так просто.

Во-первых, насос при включении-выключении воды будет постоянно срабатывать и быстро выйдет из строя. Во-вторых, при закрытии крана возрастает риск возникновения гидроудара – резкого скачка давления в системе – и возможного разрыва труб и их соединений, повреждения подключенного сантехоборудования (стиральных машин, водонагревателей…).

Для того, чтобы избежать подобных неприятностей, в системе водоснабжения необходимо использовать такое оборудование, как расширительный бак. Что это такое?

Расширительный бак (гидроаккумулятор) – это емкость, которая используется в системе автономного отопления и водоснабжения в многоквартирном или частном доме. Его основная задача – предотвращать возникновение повышенного давления в замкнутой системе, заполненной жидкостью, и тем самым защищать ее от гидравлических ударов.

Виды расширительных баков по назначению

  1. Для отопления. Рассчитан на высокие температуры(до 120 градусов) и диапазон давления (до 4-6 атмосфер), характерные для систем отопления; изготовлен из материалов, не подходящих для питьевой воды. Обычно красного цвета.
  2. Для водоснабжения. Изготавливается из материалов, учитывающих гигиенические требования к качеству питьевой воды (каучук или резина на основе этилен-пропилена, сталь). Рабочее давление должно достигать 12 атмосфер, эксплуатационная температура – до 80 градусов. Обычно синего цвета для ХВС (белого для ГВС).

Типы баков

  1. Баки открытого типа. Устанавливаются на чердаках, крышах зданий. Давление воды в системе определяется лишь высотой установки.
  2. Баки закрытого типа – с эластичной перегородкой (мембраной), которая делит емкость прибора на две части: для заполнения водой и для воздуха.

Виды закрытых расширительных баков мембранного типа

Расширительный бак для отопления закрытого типа установка давление

Расширительный бак для отопления закрытого типа установка давление, принципы работы, неисправности и способы их устранения. Расширительные баки обеспечивают безопасную и надежную работу контуров с горячим и жидким носителем и являются обязательными элементами для закрытых систем водяного отопления и вспомогательными — для ГВС. Выбор конкретной модели зависит от объема циркуляции, давления и других параметров системы и обосновывается расчетом, правила подбора и монтажа учитываются заранее.


Для чего нужен расширительный бак в системе отопления и водоснабжения

Данное устройство устанавливается в системах отопления и ГВС с двумя основными целями:

• Компенсации теплового расширения воды или антифриза, увеличивающихся в объеме при нагреве до +100 °С до 4,3%.

• Гашения гидроударов, возникающих при образовании в системе воздушных пробок или резком перекрытии запорной арматуры, и предотвращения их образования за счет выравнивание общего давления.

Рассмотрим вопрос расширительный бак для отопления закрытого типа установка давление, принципы работы, неисправности и способы их устранения.

Принцип работы

Принцип действия расширительного бака основан на заборе горячей воды внутрь при образовании избыточного давления в системе с последующим возвратом после его снижения к установленной норме.

Как следствие, изменение этого параметра не оказывает негативного влияния на состояние труб и не снижает работоспособность системы.

Дополнительный контроль и безопасность обеспечивают манометры и автоматические клапаны для сброса избытка воздуха, но при необходимости расширительные баки функционируют без них.

Виды (закрытого и открытого типа)

В зависимости от целевого назначения и конструктивного исполнения выделяют:

• Расширительные баки открытого типа, имеющие прямую связь с атмосферой и устанавливаемые преимущественно в системах отопления с естественной циркуляцией в верхней точке, после участка разгона теплоносителя. Чаще всего их изготавливают их листовой стали и оснащают люками для осмотра и двумя и более патрубками для ввода или отвода воды, соединения с приборами контроля или сброса. При всех плюсах (дешевизна, неограниченный объем, простота) установка открытого бака отрицательно сказывается на работе системы из-за испарения и необходимости периодического долива теплоносителя.

• Закрытые расширительные баки, в обязательном порядке устанавливаемые в системах с насосами. Данная группа представлена как обычными закрытыми емкостями большого объема (гидроаккумуляторами), так и устройствами с гибкими разделительными мембранами баллонного и тарельчатого типа, смещаемыми в сторону воздушной камеры при избыточном давлении в системе и возвращающимися в обратное положение при нормальных параметрах. Из-за ряда преимуществ баки с мембранами постепенно вытесняют остальные разновидности и устанавливаются во всех современных системах отопления и горячего водоснабжения.

В частности, закрытые расширительные баки с мембранами могут устанавливаться в любой точке системы отопления (предпочтение отдается обратным участкам с ламинарным движением, но это условие некритично, в выносе устройства в верхнюю точку после разгона нет необходимости), работать при избыточном давлении теплоносителя и реагировать на изменения его давления с высокой точностью.

В системы с такими баками не нужно доливать теплоноситель, что положительно сказывается на стабильности их работы и защищенности от коррозии. Закрытые мембранные баки не нуждаются в дополнительной изоляции и эксплуатируются при минимальных расходах.

Как правильно подобрать и устанавливать расширительный бак

При выборе модели расширительного бака учитывается ряд параметров:

• Рабочий объем, л, подбираемый по формуле V=(C∙E)/(1-Pmin/Pmax), где С – общий объем циркуляции теплоносителя включая теплообменники и котел в л., Е – коэффициент теплового расширения воды или антифриза, табличная величина, Pmin и Pmaх- начальное настроечное и максимально допустимое давление в баке, бар.

• Рабочую и предельную температуру и давление, выдерживаемые мембраной (пороговые значение водонагревателя и бака должны совпадать)

• Химический состав, количество циклов сокращения и возможность смены мембраны. Устройства со сменными фланцевыми мембранами обходятся чуть дороже, но признаны более окупаемыми.

• Выдерживаемую предельную концентрацию этиленгликоля (актуально при выборе бака для систем отопления с антифризом).

• Гарантийный срок выдержки коррозийной защиты корпуса расширительного бака.

• Присоединительные размеры патрубков, исполнение, потребность в дополнительном креплении и габариты бака.

Начальное настроечное и максимальное давление в системе в свою очередь рассчитываются по формулам:

Pmin =Ратм+Рст.max-0,1(H+h3+1),
Pmaх= Ратм+Pпк+ Рст.Б- Рст.пк-0,1h3,

где Ратм — атмосферное давление, Рст.max – статическое давление в нижней точке системы, Н – разница в высоте между точкой расположения бака и нижним уровнем системы, h3- разница между центром бака и точкой врезки, Pпк — настроечное давление предохранительного клапана, Рст.Б и Рст.пк – статическое давление на уровне монтажа клапана и установки бака, соответственно. Все показатели давления измеряются в барах, высоты – в м., при расположении бака ниже основной линии h3 ставится в формулу со знаком «-».

ВАЖНО! При отсутствии подробных данных объем расширительного бака подбирается ориентировочно – от 10% и больше от объема циркуляции теплоносителя в системе.

Последнее значение определяется опытным (сливом воды с системы) или расчетным путем (сложением объема котла, всех радиаторов и трубопровода или навскидку, от 15 л на 1 кВт тепловой мощности системы).

При использовании антифризов с большим чем у воды коэффициентом расширения объем бака увеличивают на этот процент. Отклонения в меньшую сторону (3-6% от объема циркуляции) допускаются лишь в контролируемых низкотемпературных системах.

Расширительный бак для отопления закрытого типа установка давление

Рассмотрим вопрос расширительный бак для отопления закрытого типа установка давление, принципы работы, неисправности и способы их устранения.

Оптимальным местом для врезки бака считается участок с самым спокойным движением теплоносителя в обратной магистрали, перед циркуляционным насосом.

Устройство подключается через шаровые отсекающие краны, позволяющие провести его быстрый осмотр, подкачку или замену. В идеале расширительный бак устанавливается одновременно со сборкой всего контура отопления, при необходимости внештатной замены монтаж проводится после отключения работы системы и слива теплоносителя.

Порядок установки стандартный:

1. На резьбу штуцера бака наматывается уплотнитель и прикручивается переходник для подключения крана.

2. На резьбу переходника наматывается уплотнитель и монтируется шаровой кран.

3. Процедура повторяется для резьбовой части крана.

4. На корпус бака надеваются хомуты дополнительного крепежа (чаще всего такая потребность возникает при превышении его объема свыше 8 л). Бак устанавливается на стационарное место с обеспечением удобного доступа и свободного пространства между ним и стеной.

5. Проверяются расположение и работа ниппеля для подкачки воздуха и качество всех соединений.

6. В систему пускается теплоноситель, после достижение давления расчетного значения стравливаются воздушные пробки и котел запускается на полную мощность.

ВНИМАНИЕ! Рабочее давление воздушной камеры бака настраивается на заводе и при необходимости меняется. Для обеспечения нормального функционирования системы оно поддерживается на уровне давления внутри контура при отклонении в меньшую сторону около 0,1-0,2 бар (или 80% от общего значения в системе, в свою очередь зависящего от модели котла и объемов циркуляции теплоносителя).

При таком начальном давлении около 20-25% емкости бака заполняется при первичном запуске системы (бак не является пустым и не создает зоны отрицательного давления) и остается достаточно пространства для расширения мембраны.

Самостоятельно настроить давление в баке перед его установкой можно с помощью автомобильного насоса или компрессора.

Расширительный бак для ГВС установка давление

В системах ГВС преимущественно устанавливаются баки со фланцевыми сменными мембранами из пищевого каучука, характеризующиеся химической инертностью и не меняющие вкуса и качества воды. Они не рассчитаны на длительную выдержку высоких (более 100 °С) температур, в отличие от давления – в разы превосходящее этот же параметр в системах отопления (до 4-4,5 бар в сравнении с 1,5-2,5).

Основным назначением этих устройств служит защита трубопровода и приборов системы ГВС от гидроударов, возникающих в случае перегрева воды, рекомендуемый объема бака составляет не менее 10% от объема бойлера.

Оптимальным местом установки бака в системах ГВС считается участок между обратным клапаном, защищающим линию холодного водоснабжения от проникновения горячей воды, и самим бойлером. Установка бака после бойлера не нарушает нормы, но в таких схемах первой в линию ГВС попадает остывшая вода из бака. Сечение присоединительных труб в таких системах в любом случае должно совпадать с диаметром патрубков бака, при выборе уплотнителей учитывается потребность в выдержке более высокого давления.

Нормативное давление в системах ГВС варьируется в пределах 0,3-4,5 бар, точное значение указывается в инструкции водонагревателя. Как правило, в частных домах оно составляет около 1-2 бар, реже – поднимается до 3 (особенно при наличии систем фильтрации воды).

Монтаж бака происходит по стандартной схеме, с применением уплотняющей ленты на резьбовых элементах. Порядок настройки давления немного отличается:

• До откручивания вентиля подпитки начальное давление бака приравнивается или слегка превышает рабочее давление в системе +0,3 бар.
• После запуска подпитки и водонагревателя давление отслеживается и доводится до конечного давления, рассчитываемого по формуле Ркон≤Рпк+0,5 бар, где Рпк – давление предохранительного клапана, ≈3 бар в системах ГВС частных домов.

Стоит отметить, что при установке современных бойлеров сравнительно малого объема с надежными системами защиты от перегрева и автоматическими клапанами сброса в монтаже расширительного бака в обычных частных домах нет необходимости. В системах ГВС данные устройства относятся к вспомогательным и устанавливаются лишь при высокой вероятности появления излишков горячей воды.

Неисправности в работе расширительного бака и способы их устранения

Стандартное обслуживание бака заключается в периодическом осмотре его корпуса (и закрашивании вмятин или пятен коррозии при необходимости), проверке давления в газовой камере раз в 2-3 месяца, отслеживании целостности мембраны и проведении его замены при обнаружении протечек.

В летнее время или при других длительных простоях системы с бака обязательно сливают воду, устройство во возможности хранится в сухом месте.

В целом качественные  устройства редко выходят из строя, но в последнее время на рынке появилось много поддклок. Например на одном из моих обьектов, за два года мы уже поменяли баки, на новые. Так, что покупайте баки проверенного производителя.

Исключение составляют случаи залипания или износа встроенного предохранительного клапана (при наличии), случайные поломки крышки или механические повреждения корпуса бака, износ мембраны или резиновых уплотнителей.

К признакам неполадок или неправильной работы расширительного бака в контурах отопления относят:

Резкие скачки давления в системе. В правильно настроенных и функционирующих контурах отопления разница в давлении холодного и максимально нагретого теплоносителя не превышает 0,5-1 бара. В системах с вышедшими из строя или неправильно настроенными баками, наоборот, показатели давления далеки от стабильности.

Потребность в доливе теплоносителя при отсутствии других утечек.

Вытечка воды, а не сброс воздуха, при кратковременном нажатии золотника пневматического клапана. Этот признак явно свидетельствует о повреждении и необходимости замены мембраны или самого расширительного бака.

Для проверки работоспособности бака после исключения других проблем (завоздушивания, неисправностей насоса, забивки сетевых фильтров, блокировки теплоносителя арматурой) устройство отключается от системы.

После этого давление камер бака проверяется с помощью манометра и автомобильного насоса. Показатели проверяются в обычном состоянии и после слива теплоносителя, при необходимости давление в баке поднимается до нужного значения.

После этого закрываются все сливные краны, убирается автомобильный насос и манометр, система отопления дополняется теплоносителем и запускается в работу.

При стабильных показаниях давления бак просто оставляется в покое с чуть более частым отслеживанием параметров системы.

Если подкачка камеры не помогла последовательно проверяется:

• Целостность золотника предохранительного клапана. Устройство продувается или заклеивается на некоторое время. В случае подтверждения проблемы изношенный золотник меняется на новый.

• Состояние мембраны. Если приведенные меры не дали результата, в системе постоянно возникают скачки давления вверх, а с воздушного клапана течет вода – мембрана или бак нуждаются в замене. Проявление этих же признаков в самом начале работы системы и хорошем состоянии расширительного устройства свидетельствует о его недостаточном объеме.

Для замены мембраны (при наличии такой опции) баки отключаются от системы, разгерметизируются и раскручиваются.

Как правило фланцы мембран размещаются на той же стороне, что и присоединительные патрубки, в ряде случаев каучук удерживают дополнительные крепления, также нуждающиеся в снятии.

Мембрана достается через специальное отверстие, после чего бак промывается от грязи и коррозийных отложений и просушивается.

Новая мембрана вставляется в обратном порядке, ее фланец закручивается после сборки всех дополнительных креплений.

Отремонтированный бак подключается к системе, при необходимости – с корректировкой начального и рабочего давления.

Визуальные признаки неисправностей бака в системах ГВС в целом схожи: в режимах нагрева воды показатели роста давления близки к аварийным, через предохранительный клапан часто сбрасывается вода.

Порядок действий также неизменный: при обнаружении неполадок последовательно проводится диагностика наличия и давления воздуха во внешней камере бака и целостности мембраны.

Поврежденные мембраны в баках для контуров ГВС меняются с учетом потребности использования изделий из пищевой резины, выдерживающих более высокое давление.

Теперь вы знаете ответ на вопрос расширительный бак для отопления закрытого типа установка давление, принципы работы, неисправности и способы их устранения.

Код сантехнического оборудования расширительного бака

— обновляется ежедневно в 2020 г.

Коды купоновБесплатная доставка Amazon
  • Amazon Hunter
Праздничные предложения
  • Купонов Черной пятницы
  • Купонов на День подарков
  • Купонов Cyber ​​Monday
  • Купонов на День Благодарения
Популярные категории
  • Автомобильная промышленность
  • Одежда
  • Принадлежности
  • Красота и личная гигиена
  • Путешествие
  • Здоровье
  • Спортивные товары
  • Электроника
  • Образование и обучение
  • Домашние животные
  • Коды купонов
  • Бесплатная доставка
  • Amazon

    Амазонка

    • Amazon Hunter
  • Праздничные предложения

    Праздничные предложения

    • Купонов Черной пятницы
    • Купонов на День подарков
    • Купонов Cyber ​​Monday
    • Купонов на День Благодарения
  • Популярные категории

    Популярные категории

    • Автомобильная промышленность
    • Одежда
    • Принадлежности
    • Красота и личная гигиена
    • Путешествие
    • Здоровье
    • Спортивные товары
    • Электроника
    • Образование и обучение
    • Домашние животные

<Назад

РУКОВОДСТВО ПО РАЗМЕРАМ. Расширительные бачки ASME ПОЧЕМУ РАСШИРИТЕЛЬНЫЙ БАК? ТИПОВОЕ РАСПОЛОЖЕНИЕ РАСШИРИТЕЛЬНОГО БАКА

ПРОГРАММА ОБНОВЛЕНИЯ ЭНЕРГИИ

ПРОГРАММА ЭНЕРГЕТИЧЕСКОГО МОДЕРНИЗАЦИИ Инновационная, но простая модернизация существующих систем трубопроводов горячей и холодной воды, которая поможет вам сэкономить деньги.УМЕНЬШИТЬ ПОТОК НА 50% УМЕНЬШИТЬ НАСОС НА 75% УМЕНЬШИТЬ МОЩНОСТЬ НАСОСА

Дополнительная информация

Проточные воздушные сепараторы

Воздушные сепараторы с удалением и контролем воздуха на линии Воздухоотделители модели AC обеспечивают все качество и производительность, которые вы ожидаете от продукции Taco. Они построены так, чтобы служить долго, с корпусом, головками и ANSI

Дополнительная информация

Что такое тепловое расширение?

Что такое тепловое расширение? Когда вода нагревается, она расширяется.Например, вода, нагретая с 90 ° F до температуры 140 ° F в нагревателе горячей воды на 40 галлонов, расширится почти на полгаллона. Это

Дополнительная информация

Обзор плана пожарного насоса, март 2010 г.

Обзор плана пожарных насосов март 2010 Дата проверки: // Номер разрешения: Компания / Название здания: Адрес проекта: Имя проектировщика: Телефон проектировщика: Подрядчик: Телефон подрядчика: Класс занятости:

Дополнительная информация

КЛАПАНЫ И МАНОМЕТРЫ ВОЗДУХА

КЛАПАНЫ И ДАТЧИКИ ВОЗДУШНОЙ ЛИНИИ КЛАПАНЫ И МАНОМЕТРЫ INGERSOLL-RAND Поддержание постоянного давления воздуха во всей системе имеет решающее значение для максимальной производительности и производительности.Ingersoll-Rand

Дополнительная информация

ПОНИМАНИЕ ТАБЛИЦЫ ХЛАДАГЕНТА

Общество инженеров по обслуживанию холодильного оборудования 1666 Rand Road Des Plaines, Illinois 60016 ПОСОБИЕ ПО ТАБЛИЦАМ ХЛАДАГЕНТА ВВЕДЕНИЕ Диаграмма Молье — это графическое представление свойств хладагента,

Дополнительная информация

СИСТЕМА КОНТРОЛЯ МОЧЕВОГО ПУЗЫРЯ

ЧАСТЬ I ОБЩАЯ ИНФОРМАЦИЯ 1.01 Описание СИСТЕМА УПРАВЛЕНИЯ ПОГРУЖЕНИЕМ МОЧЕВОГО ПУЗЫРЯ В данной спецификации описаны требования к Системе УПРАВЛЕНИЯ ПОГРУЗКОЙ МОЧЕВОГО ПУЗЫРЯ. Цель системы — минимизировать переходные давления

Дополнительная информация

Элемент D Услуги Сантехника

ЧАСТЬ 1 — ОБЩИЙ ОБЗОР 1.01 A. В этом разделе рассматриваются бытовые системы обратного распределения холодной, горячей и горячей воды в пределах и до пяти футов за периметром здания.ЧАСТЬ 2 — КРИТЕРИИ ПРОЕКТИРОВАНИЯ 2.01 ОБЩИЕ ПОЛОЖЕНИЯ

Дополнительная информация

Элемент D Услуги Сантехника

Медицинский вакуум и газ ЧАСТЬ 1 — ОБЩИЙ ОБЗОР 1.01 A. В этом разделе рассматриваются медицинский вакуум, утилизация отработанного анестезирующего газа, сжатый воздух, кислород, закись азота, азот и системы двуокиси углерода.

Дополнительная информация

СИСТЕМЫ ГОРЯЧЕЙ ВОДЫ СОДЕРЖАНИЕ

СИСТЕМЫ ГОРЯЧЕЙ ВОДЫ СОДЕРЖАНИЕ МЕХАНИЧЕСКИЕ СООБРАЖЕНИЯ………………………………………. 3 Замечания по Кодексу .. ………………………………………….. . 3 Рекомендации по выбору котла ………………………………………

Дополнительная информация

ЗАПОЛНЕНИЕ И ПРОДУВКА СИСТЕМЫ

ИНСТРУКЦИИ ПО ЗАПОЛНЕНИЮ ВОДЯНОГО НАГРЕВАТЕЛЯ ИЛИ КОНДЕНСАТОРНОГО КОТЛА (Городская вода) Совет по безопасности: Перед началом работы отключите питание котла и циркуляционного насоса. ЗАПОЛНЕНИЕ И ПРОДУВКА Этап 1: Закройте изоляцию возвратного коллектора

Дополнительная информация

ГЛАВА 2: Сантехническая система

ГЛАВА 2: Сантехническая система РАЗДЕЛ I: ТРЕБОВАНИЯ К РАЗМЕРАМ Определите размеры здания. Высота здания может быть определена либо по архитектурным чертежам, либо по количеству этажей, умноженному на высоту / этаж.(например: 1

Дополнительная информация

РУКОВОДСТВО ПО ПРОДУКТУ ЭКОНОМИЗАТОРА FLASH TANK

РУКОВОДСТВО ПО ПРОДУКТУ ЭКОНОМИЗАТОРА ВСПОМОГАТЕЛЬНОГО БАКА Обзор Промежуточный резервуар используется для рекуперации энергии продувки в виде пара мгновенного испарения и продувки. Это можно использовать только с деаэратором или другим устройством под давлением.

Дополнительная информация

РАЗМЕР СИСТЕМЫ ВОДОПРОВОДА

РАЗМЕР ВОДОПРОВОДА СЕКЦИЯ E101 ОБЩИЕ ПОЛОЖЕНИЯ E101.1 Область применения. E101.1.1 В этом приложении описываются две процедуры определения размеров системы водяных трубопроводов (см. Разделы E103.3 и E201.1). Процедуры проектирования

Дополнительная информация

КПД конденсационного котла

Эффективность конденсационного котла Дата: 17 июля 2012 г. ДАННЫЙ РЕДАКТОР ДОН Л Е О НА РОДИ ЛЕ О Н А Р Д И И НС. HV AC T RAI N I N G&C ON SU LT IN G Концепции 1 Текущее состояние развития конструкции котлов 2

Дополнительная информация

ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ

ИНСТРУКЦИИ ПО УСТАНОВКЕ, ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ БАКОВ ДЛЯ ХРАНЕНИЯ ГОРЯЧЕЙ ВОДЫ HEAT-FLO МОДЕЛИ 30-ST, 40-ST, 40L-ST, 60-ST, 60L-ST, 80-ST, 115-ST, 80-ST-C, 115-ST-C ДЛЯ УСТАНОВКИ ОДНОГО БАКА Для

Дополнительная информация

NFPA 14 3.3.5 4.2.3.2

NFPA 14 3.3.5 3.3.5 Высотное здание. Здание, в котором пол жилого этажа превышает 55 футов (17 м) и 75 футов (23 м) над нижним уровнем доступа пожарных машин. 4.2.3.2 4.2.3.2

Дополнительная информация

Почему и как мы используем контроль мощностей

Почему и как мы используем управление производительностью В холодильных установках и системах кондиционирования воздуха, где нагрузка может варьироваться в широких пределах из-за освещения, занятости, загрузки продукта, изменений окружающей погоды,

Дополнительная информация

Контурное управление гибридной системы CGC

verview Система гибридного теплового насоса CGC Group действительно работает с NT при тех же температурах контура жидкости, что и обычная реверсивная система теплового насоса с водяным источником.Система CGC отличается от системы WSHP

Дополнительная информация

Продукты теплового расширения

Теперь включает в себя наш продукт, не содержащий свинца *, предлагающий продукты теплового расширения watts.com Содержание Общая информация … 2 4 Система горячего водоснабжения … 5 Series PLT Расширительные баки для питьевой воды … 6

Дополнительная информация

G234X-55 Обычный газовый котел

Техническая документация Обзор котла C Технические характеристики США Должны быть предоставлены и установлены напольные водогрейные котлы Buderus G234X-55, подходящие для природного

Дополнительная информация

РЕГУЛЯТОРЫ серии 175/153

Серия 175/153 175 НАГРЕВ 153 ОХЛАЖДЕНИЕ Watson McDaniel оставляет за собой право изменять конструкцию и / или материалы своей продукции без предварительного уведомления.2002 Watson McDaniel Company Пересмотрено 7/2002 175/153 Винтовые

Дополнительная информация

ГЛАВА 5 ВОДОНАГРЕВАТЕЛИ

PlumbingCode06_ch05 5/29/06 8:12 AM Page 1 ГЛАВА 5 ВОДОНАГРЕВАТЕЛИ Водонагреватели — это лишь небольшая часть водопроводной системы, но они важны и могут быть опасны. Многие сантехники берут воду

Дополнительная информация

ЧИЛЛЕР С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ УПРАВЛЕНИЕ НАСОСОМ ОХЛАЖДЕННОЙ ВОДЫ: Насос охлажденной воды с самым низким временем работы автоматически запускается, когда температура наружного воздуха поднимается выше уставки включения системы.Когда

Дополнительная информация

Бюллетень обратного потока №1

Бюллетень №1 СИСТЕМЫ ПРОТИВОПОЖАРНОЙ ЗАЩИТЫ Химические вещества в системе Антифриз, пена, ингибиторы коррозии и т. Д. Химические вещества в системе Глицерин Глицерин или аналогичная нетоксичная добавка пищевого качества Siamese

Дополнительная информация

Электрический воздушный компрессор PC1130

Senco Products Inc.8485 Broadwell Road Cincinnati, Ohio 45244 Руководство по эксплуатации электрического воздушного компрессора PC1130, 2006 г., Senco Products, Inc. Предупреждения о безопасном использовании этого инструмента включены в

Дополнительная информация

ЧИЛЛЕРЫ MUELLER FALLING FILM

ОХЛАДИТЕЛИ ДЛЯ ПАДАЮЩЕЙ ПЛЕНКИ MUELLER ОХЛАДИТЕЛИ ДЛЯ ПЛЕНКИ MUELLER ПРЕДНАЗНАЧЕНЫ ДЛЯ ОХЛАЖДЕНИЯ ЛЮБОЙ ЖИДКОСТИ В ТЕЧЕНИЕ 2 F ЕЕ ТОЧКИ ЗАМЕРЗАНИЯ. Основное применение чиллера с падающей пленкой Mueller — охлаждение пищевых продуктов

. Дополнительная информация

Планы трубопроводов с механическим уплотнением

Планы трубопроводов с механическими уплотнениями Сопровождающий буклет Одинарные уплотнения Двойные уплотнения Закалочные уплотнения Второе.Продолж. Введение двойного газа Первичным фактором в достижении высоконадежных и эффективных характеристик уплотнения является уровень

Дополнительная информация

Modulex. РУКОВОДСТВО ПО ТРУБОПРОВОДУ GF-115-P. Модульные конденсационные водогрейные котлы Модели: 303, 454, 606, 757, 909, 1060. Инструкция №

Инструкция № AERCO INTERNATIONAL, Inc., Нортвейл, Нью-Джерси, 07647 США РУКОВОДСТВО ПО ТРУБОПРОВОДАМ GF-115-P Газовые котельные системы Modulex Модульные конденсационные водогрейные котлы Модели: 303, 454, 606, 757, 909,

Дополнительная информация

Подбор размеров расширительных баков для горячей воды

Расширительные баки требуются в системах отопления, охлаждения или кондиционирования воздуха, чтобы избежать недопустимого повышения давления в системе, когда вода расширяется во время нагрева.

Взрывная сила перегретой воды

  • 1 фунт (0,45 кг) нитроглицерина> 2000000 фут-фунтов f (2700000 Дж)
  • 1 фунт (0,45 кг) из вода, выделяющаяся в пар> 750000 фут-фунтов f (100000 Дж)

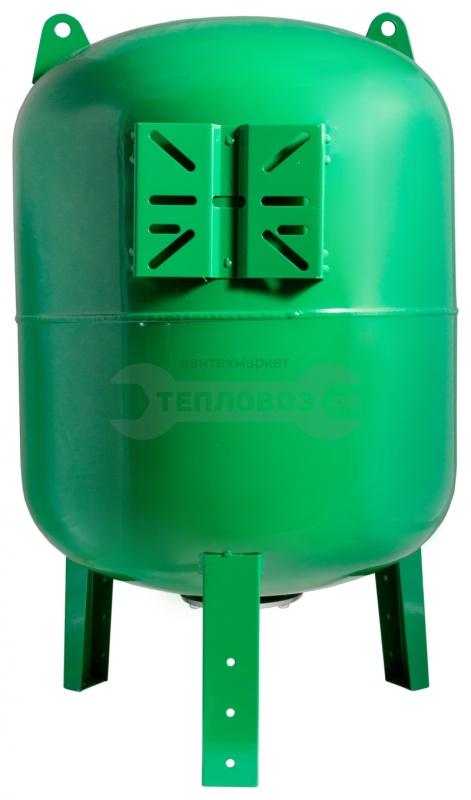

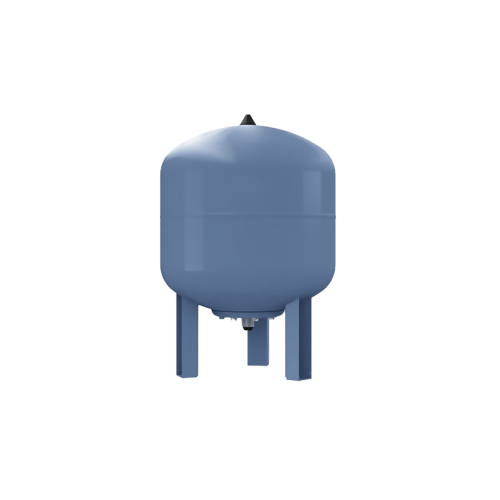

Расширительные баки обычно имеют вид

  • открытые баки
  • закрытые компрессионные баки
  • мембранные баки

Чистое расширение объем воды при нагревании может быть выражен как

V нетто = (v 1 / v 0 ) — 1 (1)

V net = объем расширения воды ( футов 3 , м 3 )

v 0 = удельный объем воды при начальной (холодной) температуре (футы 3 / фунт, м 3 / кг)

v 1 = удельный объем воды при рабочей (горячей) температуре (футы 3 / фунт, м 3 / кг)

открытые расширительные баки

Требуемый объем открытого расширения бак можно выразить как

V et = k V w [(v 1 / v 0 ) — 1] (2)

V et = требуемый объем расширительного бака (галлон, литр)

k = коэффициент безопасности (обычно примерно 2)

V w = объем воды в системе (галлон, литр)

v 0 = удельный объем вода при начальной (холодной) температуре (футы 3 / фунт, м 3 / кг)

v 1 = удельный объем воды при рабочей (горячей) температуре (футы 3 / фунт , м 3 / кг) 90 258

Обратите внимание, что в открытом расширительном баке свежий воздух постоянно поглощается водой и имеет тенденцию разъедать систему.Открытые расширительные баки также должны быть расположены над самым высоким нагревательным элементом, как правило, на крыше зданий, где они могут подвергаться замерзанию.

Закрытые расширительные баки для сжатия

Закрытые компрессионные баки могут быть спроектированы как регулируемые расширительные баки

  • — воздух откачивается или впрыскивается автоматическими клапанами в баки для управления давлением в системе при повышении или понижении температуры и расширения воды
  • амортизирующие резервуары с насосом под давлением — вода откачивается или нагнетается в системы для компенсации повышения или понижения температуры
  • Компрессионные резервуары с закрытыми объемами газа — резервуары содержат определенные объемы газа, который сжимается при повышении температуры и объемов системы

Требуемый объем в закрытом расширительном баке

V et = k V w [(v 1 / v 0 ) — 1] / [(p a / p 0 ) — (p a / p 1 )] (3)

где 9 0047

p a = атмосферное давление — 14.7 (psia)

p 0 = начальное давление системы — холодное давление (psia)

p 1 = рабочее давление системы — горячее давление (psia)

  • начальная температура 50 o F
  • начальное давление 10 фунтов на кв. Дюйм
  • максимальное рабочее давление 30 фунтов на кв. w [(v 1 / v 0 ) — 1] / [1 — (p 0 / p 1 )] (4)

    • начальная температура 50 o F
    • начальное давление 10 psig
    • максимальное рабочее давление 30 psig
    • коэффициент безопасности прибл. 2
    • коэффициент приемки прибл. 0,5

    Пример — Объем в открытом расширительном баке

    Система с 1000 галлонов воды нагревается от 68 o F до 176 o F .

    Минимальный объем расширения в открытом расширительном баке с коэффициентом безопасности 2 можно рассчитать как

    V et = 2 (1000 галлонов) [((0,01651 фута 3 / фунт) / (0,01605 фута) 3 / фунт)) — 1]

    = 57 (галлонов)

    .

Добавить комментарий

Ваш адрес email не будет опубликован.
