Если вы подозреваете, что у вас есть утечка из трубы теплого пола из-за видимых признаков, недостаточной производительности или другого признака, то первым делом необходимо проверить, исходит ли утечка из системы.

Многие люди предполагают, что если у них есть протечка под полом и присутствует система подогрева пола, то это должно быть источником проблемы.Однако это не всегда так; это может быть утечка из горячей или холодной трубы.

Резкое падение давления в системе теплого пола является наиболее частым признаком утечки. Проведение испытания под давлением в каждой зоне отдельно помогает определить, есть ли проблема в вашей установке и где находится протекающая труба.

После того, как вы убедились, что система теплого пола является причиной утечки и где находится место утечки, вы можете приступить к ремонту.

Заделить протекающую трубу теплого пола относительно просто — зачастую самой сложной задачей является получение доступа.

Очень важно определить место утечки с максимально возможной точностью. Если вы можете найти точную точку утечки, вы можете минимизировать количество пола, которое необходимо удалить, чтобы получить доступ к трубе.

После того, как вы дойдете до трубы, есть два основных способа устранения утечки — эпоксидная замазка или самоклеющаяся гидроизоляционная лента для ремонта труб.Что будет использоваться, будет зависеть от сложности ремонта.

Если труба окружена достаточным пространством, чтобы ее можно было обернуть, то лента для ремонта труб, сделанная из самоплавкого силикона, такая как Wrap & Seal Pipe Burst Tape, обеспечивает ремонт под высоким давлением, способный выдерживать температуры до 250 ℃.

Самосплавляющаяся силиконовая лента проста в использовании, ее можно наклеить менее чем за 30 минут. Вы закрепляете ленту рядом с местом утечки и максимально растягиваете ее, оборачивая вокруг трубы.

В корпусе Wrap & Seal его можно растянуть на 300 процентов для максимального натяжения. По мере наматывания на трубу лента превращается в прочную резиновую ленту, полностью герметизируя утечку.

Если недостаточно места для эффективного растяжения и нанесения Wrap & Seal, следует использовать эпоксидную замазку. Эпоксидная шпатлевка состоит из двух мягких частей; когда эти части смешиваются вместе, происходит химическая реакция, в результате чего получается материал тверже стали.

Для ремонта труб теплого пола наиболее удобным продуктом является эпоксидная шпаклевка. Палки поставляют две предварительно отформатированные части. Чтобы использовать, вы просто отрезаете необходимое количество шпатлевки и замешиваете вручную, чтобы вызвать реакцию.

Пока замазка еще мягкая, ее можно протолкнуть в отверстие в трубе, заполнив поврежденный участок. Время ремонта зависит от состава используемой шпатлевки, хотя большинство из них затвердеет, чтобы обеспечить функциональное отверждение в течение часа.

После устранения утечки на трубе теплого пола ремонт можно усилить с помощью композитной ремонтной повязки для труб, такой как SylWrap HD.

Наложение повязки поверх первоначального ремонта обеспечивает ударопрочный слой защиты от повреждений в будущем. Бинты пропитаны смолой и активируются водой. После обливания водой повязку наматывают на трубу и разглаживают, затвердевая и образуя твердую как скалу оболочку.

Хотя этот этап ремонта не является необходимым для герметизации утечки, если вы потрудились удалить пол, чтобы добраться до трубы, вы также можете защитить систему и дальше.

Композитная повязка снижает вероятность возникновения проблем на линии, уменьшая вероятность повторного доступа к этому участку трубопровода в будущем.

Труба и кабелепровод | Труба под полом

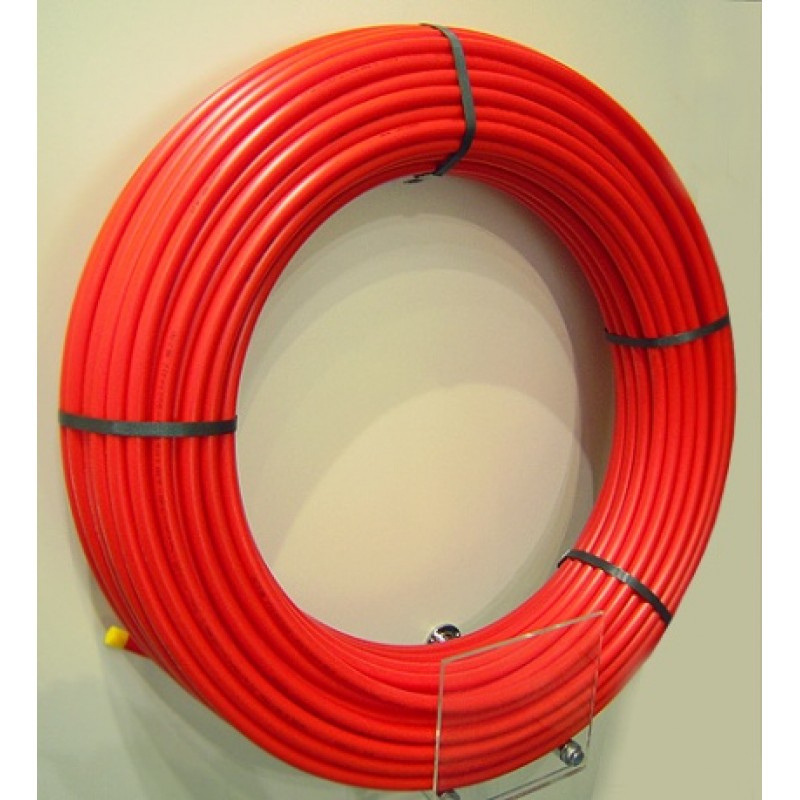

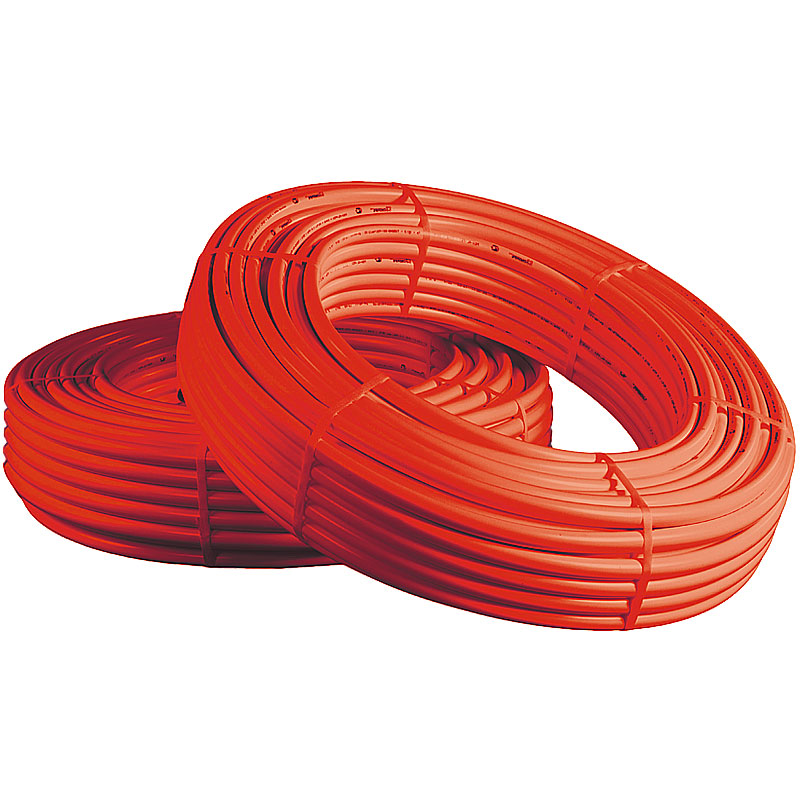

Труба для теплого пола

Здесь, в магазине Underfloor Store, мы поставляем широкий ассортимент труб для теплого пола от Uponor и Warmus — все они доступны различной длины, чтобы соответствовать требованиям вашей системы теплого пола.

Трубы для теплого пола необходимы для систем влажного теплого пола или иначе известны как системы водяного теплого пола. При установке системы влажных полов под полом прокладывается серия труб, а затем по этим трубам прокачивается горячая вода для обогрева пола. Затем это тепло поднимается и нагревает пол, а также комнату, в которой находится пол с подогревом.

Наши трубы для теплого пола изготовлены из сшитого полиэтилена, чтобы обеспечить наилучшую производительность вашей системы теплого пола.

Наряду с системами напольного отопления наши трубы также могут использоваться для общего водопровода, подключения радиаторов, распределительных магистралей и стояков, а также использоваться как для горячего, так и для холодного отопления.

Низкопрофильная труба для теплого пола

В магазине Underfloor Store мы также предлагаем низкопрофильную трубу для теплого пола Warmus, которая идеально подходит для создания вашей низкопрофильной системы теплого пола. Основным преимуществом использования низкопрофильной трубы для системы теплого пола является меньшее влияние на новую высоту пола по сравнению с другими типами трубы для теплого пола.Низкопрофильная труба для пола Warmus доступна в трех вариантах длины: 70 м, 140 м и 600 м.

Трубопровод для теплого пола

Мы также поставляем широкий ассортимент трубопроводов для теплого пола от Uponor и Polypipe, оба известных бренда, когда дело касается теплого пола.

Что такое трубопровод для теплого пола?

Когда имеется несколько труб теплого пола вместе, можно использовать трубопровод, чтобы сгруппировать их вместе, чтобы предотвратить чрезмерное количество тепла в одном месте.Трубы также можно использовать там, где трубы проходят из комнаты в комнату и где водопроводные трубы проходят сквозь стены, а также в качестве защиты труб теплого пола.

Поиск труб для теплого пола | Услуги Sandberg GPR

Наши георадарные исследования предоставляют быстрые и эффективные средства неразрушающего контроля для определения местоположения труб теплого пола. Мы можем обнаружить и найти как металлические, так и пластиковые трубы. Найдите, прежде чем резать или сверлить!

Использование теплых полов в последние годы становится все более популярным.Низкие эксплуатационные расходы, отсутствие необходимости в радиаторах и комфортная среда — вот некоторые из основных преимуществ.

Однако, если в дальнейшем потребуется просверлить плиту пола (например, крепежные детали, отверстия для обслуживания и т. Д.), То важно определить положение труб теплого пола, чтобы избежать повреждений. Это может быть сложно, особенно если трубы пластиковые.

С помощью георадара (GPR) мы можем обнаружить трубы теплого пола, как металлические, так и пластиковые, которые используются в большинстве систем теплого пола.Это связано с тем, что георадар обнаруживает изменения в подповерхностных слоях и, следовательно, может обнаруживать металлические и неметаллические трубы. Результаты нашего исследования могут быть нанесены на чертеж САПР или, в большинстве случаев, можно интерпретировать данные георадара в режиме реального времени и отметить положение труб на месте.

Трубы теплого пола обычно устанавливаются в слое стяжки бетонного пола. Тем не менее, мы также встречали трубы для теплого пола, залитые непосредственно в конструкционную бетонную плиту (в Физическом корпусе Лондонского университетского колледжа).Это затрудняет размещение отопительных труб, поскольку их необходимо отличать от арматуры плиты перекрытия.

Одним из основных преимуществ георадара является то, что обученный геодезист может интерпретировать данные как псевдоперерез, часто в режиме реального времени. Для этого конкретного исследования мы смогли интерпретировать данные и различать арматуру и трубы. Мы отметили положение труб отопления на месте, и подрядчики по отделке смогли безопасно просверлить их крепления, избегая труб.

Site Survey

GPR может использоваться для локального определения местоположения труб теплого пола (например, для крепления одного пола или проходки в полу) или на большей площади. Большие области обычно сканируются на регулярной ортогональной сетке, а результаты обрабатываются за пределами объекта. Затем положение труб наносится на график в САПР.

Нужна дополнительная информация?

Свяжитесь с нами, чтобы узнать больше о наших георадиолокационных исследованиях для поиска труб теплого пола и о том, как мы можем вам помочь:

Телефон: 0207 565 7056
Электронная почта: gpr @ sandberg.co.uk

Нагревание до радиационного обогрева трубы PEX

Hydronic излучающий теплый пол — это нагретая вода, протекающая по трубам или трубам под полом. Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней. Любезно предоставлено фото: REHAU

Со времен Римской империи излучающие системы использовались для подачи тепла в здания. Одним из последних современных примеров является Фрэнк Ллойд Райт, который в 1930-х годах включил в свои конструкции водяное излучение.С разработкой передовых материалов в 1960-х годах, в частности, PEX или сшитого полиэтилена, этот удобный, эффективный и эффективный источник тепла может быть чрезвычайно надежным, долговечным, безопасным и легкодоступным.

уже широко используется в Европе для полов с подогревом. В Северной Америке труба быстро набирает популярность в различных сантехнических системах, включая использование лучистого тепла.

Как работает лучистое отопление?
Нагреваемые поверхности излучают энергию, которая поглощается другими предметами в комнате.Эти другие объекты, в свою очередь, излучают энергию другим, более холодным объектам. Эта разница температур является движущей силой лучистой теплопередачи.

Hydronic излучающий теплый пол — это нагретая вода, протекающая по трубам или трубам под полом. Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней. Этот тип обогрева обеспечивает повышенный комфорт и эффективность по сравнению с традиционным обогревом с принудительной конвекцией. Профиль нагрева гораздо более однородный, что означает меньшее количество холодных / горячих точек (рис. 1, следующая страница).

Традиционные системы трубопроводов были жесткими, и с ними было трудно работать из-за их веса и необходимости в фитингах на каждом шагу. Им часто требуется открытый огонь для соединения систем лучистого отопления. Эти традиционные материалы также трудно разрезать и / или требовать специального оборудования, и для их сборки может потребоваться значительное количество времени и опыта по сравнению с системами трубопроводов PEX, которые могут быть собраны в наборы домовладельцев своими руками.

Рис. 1 Традиционное распределение лучистого тепла.Лучистое тепло сохраняет тепло на уровне тела, тогда как тепло уходит к потолку с помощью систем приточной вентиляции.

Таким образом, неудивительно, что трубки из PEX становятся все более популярными для систем лучистого отопления. Помимо простоты использования, PEX популярен потому, что:

• Он может обогреть все в комнате равномерным и равномерным теплом.
• Может быть проще установить, чем другие материалы.
• Экономичен, снижает эксплуатационные расходы.
• Гидравлические системы тихие и чистые — без шумных вентиляторов или сухого продуваемого воздуха, распространяющего пыль, аллергены или запахи по всему помещению.
• Обеспечивает зональный контроль. С помощью простого добавления термостатов пользователи могут регулировать пространство в соответствии с конкретными потребностями для конкретной комнаты или времени суток
• Трубные системы PEX не видны, что означает отсутствие громоздких приборов, регистров или вентиляционных каналов.

Дом Кейта Петерсона — один из первых в США, кто получил Знак одобрения свободы ™ — поддерживаемую отраслью и ориентированную на потребителя программу сертификации для оценки домов, которые являются более здоровыми, экологически чистыми и сверхэкономичными.Минимальные стандарты энергоэффективности Freedom Seal основаны на программном обеспечении Residential Energy Model (REM) для требований Energy Star® Home Агентства по охране окружающей среды США.

PEX трубы: факты и цифры
PEX имеет трехмерную молекулярную связь, созданную в структуре пластика до или после процесса экструзии. С помощью химических / физических реакций производители структурно модифицируют полиэтиленовые цепи, значительно улучшая характеристики таких свойств, как тепловая деформация, а также стойкость к химическому воздействию, истиранию и растрескиванию под напряжением.Полученная труба имеет большую прочность на удар и растяжение, улучшенное сопротивление ползучести, уменьшенную усадку и очень хорошо работает при высоких температурах и давлениях.

Рисунок 2 Система отопления с замкнутым и открытым контуром

Институт пластмассовых труб (PPI) TR-4, Основы гидростатического проектирования (HDB), Основы расчета прочности (SDB), Расчетные параметры давления (PDB) и минимальные требования к прочности (MRS) для термопластичных материалов трубопроводов или труб, перечисляет PEX материалы для различных рабочих температур и максимальных нагрузок.Некоторые из них могут использоваться непрерывно при рабочих температурах до 93 C (200 F).

Стандарты для трубопроводных систем PEX
Большинство трубок PEX изготавливается в соответствии с ASTM International F 876, Стандартными техническими условиями для труб из сшитого полиэтилена (PEX) , ASTM F 877, Стандартными техническими условиями для горячего и холодного пластика с поперечными связями Системы распределения воды и Канадская ассоциация стандартов (CSA) B137, Сборник материалов по напорным трубам из термопластов (см. B137.5). Все стандарты относятся только к трубкам CTS с регулируемым диаметром наружного диаметра и диаметром от 3 до 51 мм (от 0,13 дюйма до 2 дюймов), SDR 9 и рабочими температурами до 82 C (180 F).

Три метода сшивки полиэтилена

Излучение
Постэкструзионная обработка начинается с экструзии полиэтиленовых трубок на обычном оборудовании. Затем эта трубка подвергается воздействию низкоуровневого излучения, чтобы активизировать молекулы и заставить их связываться со своими соседями.(Гамма-излучение было первоначальным методом, но теперь преобладает излучение электронного пучка.)

Engel (перекисный процесс)
В этом процессе перекись смешивается с полиэтиленом высокой плотности и под высоким давлением подается смесь в экструдер. Головка нагревается до высокой температуры, при которой происходит сшивание из-за химической реакции между ними.

Процесс Sioplas (силан)
Обработка перед экструзией состоит из прививки сшивающего агента, такого как силан и катализатор, к полиэтиленовой цепи.Во время экструзии высокая температура и влажность активируют этот агент, создавая свободные радикалы, которые связываются с другими соседними полиэтиленовыми цепями. Хотя эта реакция инициируется во время экструзии, большая часть сшивающей активности происходит при повышенных температурах, когда трубка помещается в сауну или погружается в воду после завершения экструзии.

может быть изготовлена ​​с кислородным барьером из EVOH (полиэтиленвиниловый спирт) или без него в качестве промежуточного / внешнего слоя.Этот барьер иногда требуется, чтобы минимизировать перенос кислорода в систему отопления с замкнутым контуром, защищая котлы и другие аксессуары.

Фитинги и соединения
Для соединения труб из полиэтилена PEX был разработан ряд механических муфт, включая компрессионные, развальцованные и обжимные кольца. (Их можно использовать, потому что эффекты сшивки PEX устраняют опасения по поводу ползучести, хладотекучести и растрескивания под напряжением.) Трубы PEX доступны различной длины, поэтому для создания непрерывного контура между подающим и обратным коллекторами фитинги обычно не требуются. .Это преимущество выражается в сокращении времени и затрат на установку.

Установка излучающих трубопроводов
Трубки из PEX для систем лучистого отопления могут быть установлены в новом строительстве или модернизированы в существующих конструкциях. Трубу обычно устанавливают в полу, но ее можно также установить в стены и потолок. Дизайн системы во многом зависит от конструкции и количества необходимого обогрева. Обученный и сертифицированный установщик может гарантировать, что система работает на оптимальном уровне и будет реализована предполагаемая экономия затрат.Источником горячей воды для лучистого отопления обычно является отдельный бойлер, разработанный специально для работы. В редких случаях бытовая система горячего водоснабжения используется для обогрева небольших помещений, например, ванной комнаты.

Если у вас есть продукт, созданный из всех возобновляемых материалов, но срок службы которого составляет всего шесть лет, то он, очевидно, не очень устойчив, — говорит Кейт Петерсон, старший научный сотрудник Тихоокеанской северо-западной национальной лаборатории Министерства энергетики США. «Долговечность — важный фактор, повлиявший на постройку этого дома.”

«PEX делает сияющий практичным. Он не подвержен коррозии, как некоторые традиционные материалы для трубопроводов. PEX может быть менее дорогим и его проще размещать в виде петель из-за его гибкости.
— Гэри Рунян, менеджер по разработке продуктов в Zurn

В большинстве жилых помещений используются трубы диаметром 13 мм (0,5 дюйма), в то время как в коммерческих системах и системах для таяния снега используются трубы диаметром 19 мм (0,75 дюйма). Линии подачи и возврата обычно имеют диаметр от 19 мм до 25 мм (от 0,75 дюйма до 1 дюйма).Вода в различные зоны подается из магистрали в коллекторную систему, контролирующую отдельные зоны. Таким образом, в определенные области можно направить больше или меньше тепла. Трубки PEX укладываются непрерывными петлями с расстояниями, определенными проектировщиком.

Входящая вода самая теплая, поэтому она сначала направляется в зоны с более высокими потерями тепла. По мере того, как вода циркулирует по зоне, она охлаждается, поэтому последняя секция трубки перед выходом располагается в областях с более низкими потерями тепла. Например, большинство систем спроектировано для запуска первой — и самой теплой — части контура возле внешних стен и дверей, где потери тепла более распространены.Затем петля заканчивается в середине комнаты (обычно в самой теплой части).

Необходимый линейный фут трубы зависит от многих факторов. Но, как правило, жилые системы часто используют около полуметра (от 1 до 2 футов) труб на квадратный фут площади пола для нормального отопления. Для участков с высокими тепловыми потерями количество трубок может увеличиться примерно до 1 м (от 2 футов до 4 футов) на квадратный фут площади пола.

Труба PEX может быть установлена ​​в пол несколькими способами.Для нового строительства трубы могут быть прикреплены к арматурной проволочной сетке или стальной арматуре. Это делается примерно через каждые метр (от 3 до 4 футов) или по мере необходимости с использованием пластиковых или мягких металлических стяжек с заливкой бетона или раствора поверх. Для подвесного пола трубу можно прикрепить непосредственно к деревянному основанию с помощью пластиковых хомутов или специальных скоб

При необходимости трубку можно также установить под подвесным полом. После укладки и закрепления петель систему следует протестировать под давлением 689 кПа (100 фунтов на кв. Дюйм), чтобы убедиться, что трубка не была повреждена во время установки (т.е.е. подключение к коллекторам выполнено правильно).

Заключение
Простые в установке и экономичные трубопроводы из PEX обеспечивают постоянный и равномерный нагрев. Легко понять, почему системы лучистого отопления, вероятно, станут популярными в ближайшие годы. Устранение принудительного использования воздуха для обогрева помещения может помочь избавиться от большого количества вредной пыли и аллергенов. Строители во времена Римской империи знали, что делают

«Полы с подогревом» — обзор

В этом третьем практическом исследовании рассматривается наша самая экологичная схема на сегодняшний день; выигранный после ограниченного конкурса приглашенных, новый многоцелевой зал в Tower House School должен был выполнять три различные функции под одной крышей — сборка / обед / представление — при этом сочетая в себе музыкальную школу, большую гибкую сцену и кухню для общественного питания. для приготовления школьных обедов.

Треугольный план с тремя отдельными крыльями, окружающими большой крытый зал, включает уникальную наземную систему пассивной вентиляции, которая использует сеть подземных бетонных труб большого диаметра.

Кроме того, высокий уровень теплоизоляции, естественного дневного света и низкоэнергетического освещения обеспечили, чтобы энергопотребление здания оставалось намного ниже, чем у сопоставимых традиционных типов зданий. Материалы также были тщательно отобраны с учетом их превосходных характеристик жизненного цикла, возможности вторичной переработки и надежности / соответствия назначению.

2.3.1 Многоцелевой зал, Тауэр Хаус Шолль, Шин, Ричмонд, Лондон — Пример 3

В приглашенном брифинге на конкурс был предложен небольшой многоцелевой зал на узком треугольном участке в дальнем углу ограниченного пространства. детская площадка, встроенная в территорию бывшего викторианского особняка в пригороде.

Директора школ выделили два ключевых критерия для получения комиссии: во-первых, чтобы схема была как можно более «зеленой»; во-вторых, это достигается при максимальном бюджете ≤500K.

С самого начала стало ясно, что для того, чтобы обеспечить желаемое для школы жилье — новую музыкальную школу, выделенную сцену / пространство для выступлений, актовый и обеденный зал с кухней; и все «под одной крышей» — нужно было бы использовать почти весь участок.

Наше решение предлагало треугольный план. Это предлагало наилучший компромисс между различными функциями и соответствовало ограниченной форме сайта — давая нам пространство, чтобы сохранить структуру ниже двух этажей в высоту; Само по себе ключевое ограничение, поскольку участок был ограничен со всех сторон садами трех отдельных жилищ.

Клиенты часто имеют предвзятые представления о том, что означает «зеленое» здание: здание не потребляет энергии; что он не требует охлаждения / нагрева, что он изготовлен из полностью перерабатываемых материалов, полученных из чистых, этичных, не загрязняющих окружающую среду источников; и даже то, что это выглядит «эко».

Однако по мере продвижения проекта внешние факторы изменяют, сдвигают и подрывают первоначальные устремления. Стоимость почти всегда одна из них.

Чтобы создать действительно «зеленую» схему и избежать ловушки затрат, мы решили сосредоточиться на одном аспекте конструкции здания — вентиляции.Было важно, чтобы такой подход был «жестко встроен» в здание, а не добавлялся в качестве дополнения.

Учитывая ориентацию объекта и возможность большой площади крыши, рассматривался вариант фотоэлектрической энергии, но при этом основное внимание уделялось обеспечению устойчивого, низкоэнергетического подхода к вентиляции, что в конечном итоге сделало наше решение простым, рентабельным, элегантным и доступным.

Ключевым пространством в рамках проекта был многоцелевой зал, способный вместить 100 учеников для утренних собраний, обедов с полным сиденьем и вечерних представлений, а также посещения родителей и гостей.

Необходимость смены режима использования в течение дня означала важность управления освещением, поэтому была предложена система выдвижных штор в полную высоту, которые можно было легко развернуть, чтобы обеспечить ограждение, шумоподавление и затемнение. Однако использование этих занавесок создало проблемы с вентиляцией и охлаждением / обогревом зала, особенно с изменяющимися температурными требованиями, предъявляемыми к пространству при многократном использовании.

Зал занял центральное место в плане, оставив три зоны для остальных функций.

В длинном узком «крыле» к югу от зала располагалась музыкальная школа, состоящая из небольших, акустически разделенных, практических / учебных кабинетов, магазинов инструментов и большой камерной комнаты.

Западная зона стала сценой, флигелями и зоной «кулисы». Кроме того, это пространство можно использовать как отдельное, большое пространство для обучения / практики для театрального или школьного оркестра, с двустворчатыми дверьми, чтобы отделить его от зала. Северная зона была обозначена как официальное «крыло» сцены и большой магазин реквизита и декораций.Наконец, восточная зона, примыкающая к передней части холла, включала кухню, завод, AV / звуковую / контрольную кабину и пространство главного входа.

Высота зала снижалась от двух этажей в западном конце до одноэтажного в восточном конце; что делает его идеальным для размещения заводов и диспетчерских в верхней части над кухней, а арку авансцены — в противоположном нижнем конце.

Работоспособное «многоцелевое» сооружение было создано с использованием низкотехнологичных комплектов, таких как занавески, складывающиеся вручную / раздвижные двери / перегородки [для сцены] и освещенный коридор с подсветкой, который служил акустической перегородкой. между музыкальной школой и главным залом.

Казалось логичным, что вентиляционное решение, одно из самых крупных потребителей энергии в зданиях такого типа, должно было последовать в этом направлении. Предлагаемое здание, занимающее всю территорию участка и ограниченное двумя из трех его сторон, оставляло мало места для дворов или возможности для создания окон вдоль этих границ. Кроме того, местные органы власти ограничили планирование и краткое изложение любых форм вертикальных дымоходов или дымоходов.

Команда разработчиков обратилась к единственному «пространству», доступному за пределами обозначенного участка: оставшимся игровым площадкам на юге и востоке.

Мы знали о некоторых недавних схемах, в которых для умного эффекта использовалась технология охлаждающих балок, но мы осознавали стоимость и ограничения таких вариантов в нашем случае. Однако наземное отопление становилось все более жизнеспособной альтернативой, и мы задавались вопросом, может ли существовать эквивалент для обеспечения вентиляции свежим воздухом, необходимой для объекта, но пассивным способом.

Команда разработчиков была уверена, что другие примеры пассивной вентиляции обеспечат комфорт для клиента при принятии такого подхода в их новом здании.Задача заключалась в том, чтобы убедить клиента в том, что его конкретный объект и обстоятельства потребуют переделки более традиционных форм пассивной вентиляции, предложив грунтовые трубы. В конечном итоге именно такой низкотехнологичный подход в сочетании с добавленной стоимостью включения системы с самого начала покорил клиента.

Этот принцип, впервые применявшийся в различных формах в «эко-зданиях» еще в шестидесятых годах прошлого века, основывается на относительно постоянной, стабильной температуре земли на глубине 1 градуса.5м; 14 ° C, и разница между ними по сравнению с температурой окружающего воздуха на уровне земли [как зимой, когда температура под землей выше, так и летом, когда наоборот].

Эта постоянная подземной температуры в последнее время все чаще используется в современных технологиях наземных тепловых насосов.

Использование такой постоянной температуры под поверхностью потребует подходящего физического трубопровода, и в этом случае команда разработчиков сосредоточилась на герметичных трубах.Учитывая площадь окружающей незастроенной детской площадки, предполагалось, что там будет соответствующее сооружение для закапывания таких герметичных труб. Теория утверждала, что та же самая постоянная температура грунта может быть использована для охлаждения или нагрева свежего приземного воздуха, когда он проходит через подводные трубопроводы на пути к обеспечению вентиляции здания.

Для того, чтобы система была действительно оптимизирована, необходимо создать достаточное давление, и это было предложено путем указания заданного диаметра трубы в сравнении с регулируемым демпфированием жалюзи подачи / подачи, чтобы обеспечить постоянный поток подаваемого воздуха с адекватная вытяжка, позволяющая теплому застывшему воздуху выходить из здания.

Эта последняя часть процесса также предлагала дополнительную возможность рекуперации тепла для рециркуляции в зимние месяцы.

Регулирование подачи воздуха таким образом означало, что можно легко обеспечить обильную, пассивную, низкоэнергетическую форму фонового охлаждения / обогрева в сочетании с вентиляцией свежим воздухом, что привело к низкотехнологичной установке, не требующей особого обслуживания.

Планирование такой системы потребовало скоординированного подхода со стороны проектной группы, тем более, что не существовало коммерчески доступного легкодоступного «комплекта».Как только началось детальное проектирование, команда дизайнеров приступила к разработке решения, которое окажется практичным и «низкотехнологичным». Система, которая была выбрана, должна была включать серию подземных труб большого диаметра, предназначенных для подачи свежего воздуха в пространство центрального зала.

Ограниченная площадка и ограниченное пространство, доступное на прилегающих игровых площадках, означало, что любая подземная система труб должна быть установлена ​​таким образом, чтобы свести к минимуму нарушение нормального функционирования школы, и это включало оставление больших участков детская площадка оцеплена и недоступна подрядчикам; в результате осталось только два возможных места для траншеи для труб.

Дополнительные ограничения были вызваны предложенным диаметром труб; расчеты инженеров по механическому и электрическому оборудованию (M & E) показали, что ограничение количества и длины участков трубопровода привело к увеличению диаметра подающих труб, что позволило максимально увеличить площадь поверхности для воздействия теплового воздействия окружающей среды, испытываемого под землей.

Окончательное строительное решение предполагало использование больших, плотных, бетонных дренажных труб [диаметром более 500 мм], размещенных в траншеях, которые частично проходили бы под опорной плитой здания на глубине не менее 1.5м. В соответствии с низкотехнологичным подходом эти трубы были легко приобретены у общего поставщика строительных материалов. Были идентифицированы два пробега; первая по юго-западной границе участка для питания части зала, примыкающей к коридору музыкальной школы; второй — в дальнем северо-восточном углу площадки, чтобы накормить северную часть зала.

Для каждого прогона требовалась уникальная конструкция воздухозаборника, поскольку оба были разной длины, но требовалось обеспечить одинаковый уровень пассивного теплового охлаждения и нагрева.

Южный водозабор должен был располагаться как можно ближе к ограждающей стене, чтобы игровая площадка оставалась свободной, но не мог выходить за пределы ограждающей конструкции здания дальше, чем протяженность застекленного навеса у входа. В конечном итоге был предложен низкий и широкий люк на уровне земли, тщательно спрятанный под скамейкой для сидения, ведущей извне в вестибюль.

За решеткой использовались регулируемые регулируемые жалюзи для смягчения поступающего свежего приточного воздуха и обеспечения необходимого ограниченного потока, который считается достаточным для создания достаточного давления на выходе из прохода внутри зала.

Северо-западный водозабор был расположен в углу здания, чтобы свести к минимуму возможное столкновение с прилегающей игровой площадкой и игровой площадкой для детей младшего школьного возраста. Было достаточно места для того, чтобы воздухозаборник был более «выразительным» по форме, что позволяло воздуховоду давать визуальные ориентиры для школьников, помогая им лучше понять экологичный подход, принятый для вентиляции.

Юго-восточный водозабор был тонким и едва заметным под уступом входной зоны; Напротив, северо-восточное потребление было полностью выражено в форме воронкообразной конструкции, вдохновленной вентиляционными отверстиями, использовавшимися для такого культового успеха в Центре Помпиду в Париже и здании Lloyds в Лондоне [и это только два].

Как и в случае с юго-восточным вентиляционным отверстием, диаметр дымохода определялся требуемым давлением и расходом приточного воздуха; в результате получается приятная форма, которая может быть четко выражена над окружающей игровой площадкой.

В дополнение к заземляющим трубам требовалось решение для приточных вентиляционных отверстий, чтобы обеспечить приток свежего воздуха в здание. Согласно заданию, многоцелевой зал мог поддерживать собрания, обеды и выступления; каждое использование накладывало различную нагрузку на требования к вентиляции.Это было еще более осложнено использованием «низкотехнологичного» подхода к обеспечению необходимой гибкой программы с помощью занавеса и складывающихся в два раза экранов, что ограничивало возможности выбора размеров при размещении вентиляционных отверстий.

Чтобы преодолеть эти сложности, были разработаны две длинные углубления для прохода по всей длине зала. Расположенные как на северной, так и на южной сторонах, они должны быть тщательно согласованы с выдвижными занавесками, чтобы гарантировать, что поток воздуха и циркуляция не будут затруднены.

Расчеты M&E показали, что, несмотря на значительные масштабы подземной установки, в часы пик пассивная подача воздуха потребует некоторого увеличения, чтобы поддерживать уровни комфорта на приемлемом уровне. Для борьбы с этим недостатком была предложена установка кондиционирования воздуха, которая включала функции рециркуляции и умеренной рекуперации тепла. Это устройство можно также использовать в качестве источника вентиляции для туалетов музыкальной школы, акустически закрытых репетиционных залов и задней части сцены. Система, в конечном итоге расположенная в задней части сцены за аркой авансцены, включала в себя одно длинное горизонтальное воздухозаборное отверстие, расположенное в передней части авансцены над складывающимися перегородками, аудио-видео установкой и сценическими шторами, а также обеспечивала дополнительный высокий уровень вытяжка теплого несвежего поднимающегося воздуха, который может происходить во время пиковой нагрузки.Обеспечение этой усиленной механической вентиляции также будет действовать как «импульс» для пассивной подачи, ускоряя поток и создавая большее движение воздуха в зале.

Чтобы удовлетворить потребности в отоплении в зимнее время, был сделан вывод, что наиболее рациональным решением для усиления пассивной теплой вентиляции с умеренным давлением является установка низкотемпературной фоновой системы теплых полов во всем главном зале и основных помещениях. Кроме того, посредством закалки пассивного приточного воздуховода радиаторы типа «решетчатая труба» были установлены внутри двух длинных напольных приточных вентиляционных отверстий.

На этапе ввода в эксплуатацию инженеры по мониторингу и оценке должны были оценить, попадал ли желаемый эффект от потока умеренного естественно вентилируемого воздуха в зал через наземные каналы и вентиляционные отверстия, как задумано.

Первоначальное тестирование показало, что система функционирует должным образом, однако клиента это не убедило, и для этого персоналу и управляющим было предложено накрыть внутренние вентиляционные отверстия тонким листом бумаги, чтобы увидеть эффект воочию.

После шести месяцев эксплуатации было проведено второе обследование использования здания, и результаты показали следующее:

В школе редко включали полы с подогревом в зимние месяцы, поскольку температура в холле оставалась комфортно теплой. ; даже в самые холодные дни.

В средний теплый летний день, в часы пик, помимо открывания оконных форточек на верхнем уровне, школе редко приходилось открывать наружные раздвижные двери, выходящие на север, для дополнительной вентиляции.

Возобновляемый и устойчивый дизайн учитывает ряд других аспектов схемы.

Тщательное внимание было уделено материалам и их пригодности для вторичной переработки, долговечности и пригодности для использования, а также их экологическим характеристикам с точки зрения производства из возобновляемых ресурсов и возможности вторичной переработки в конце срока службы.

Были указаны следующие основные материалы:

•

Профилированная алюминиевая крыша со стоячим фальцем, обеспечивающая длительный срок службы без технического обслуживания, с отличной пригодностью для повторного использования после жизни и очень хорошим отражением солнечного излучения.

•

Композитная древесина / алюминий, термически разбитая, оконные / дверные блоки с двойным остеклением — с отличными показателями U, звуковыми и тяговыми характеристиками — изготовлены из возобновляемой древесины и перерабатываемого алюминия.

•

Профилированные, полуструктурные, полноразмерные, грузинские армированные стеклянные панели между залом и музыкальной школой с минимальным количеством элементов каркаса и вспомогательных опор; эти панели были прочной системой промышленного класса, которая была прочной и долговечной.

•

Бетонные блоки с гладкой поверхностью, пропитанные силиконовой смолой — обеспечивают прочную отделку поверхности стандартного бетонного блока и обеспечивают долговечность, долгий срок службы и однослойную отделку, исключающую необходимость во втором нанесении отделки поверхности на экстерьер и интерьер зала.

•

Пропитанные смолой, многослойные, инженерные деревянные полы для пола — они были установлены во всех основных помещениях здания — с использованием древесины из сертифицированного экологически чистого источника, пропитка смолой обеспечила отличный срок службы и прочную долговечность. отделка обслуживания.

Использование естественного дневного света обеспечило еще одну область экономии энергии. Большая площадь остекления, выходящего на север, обеспечивала хороший уровень рассеянного северного света в главный зал; коридор музыкальной школы был освещен как сверху за счет облицовочных панелей, так и сбоку через высокие вертикальные профилированные стеклянные панели; наконец, акустически закрытые небольшие помещения для тренировок получили превосходный уровень естественного дневного света благодаря круглым куполообразным потолочным светильникам с круглой арматурой из прозрачного поликарбоната, размещенной так, чтобы «плавать» в центре потолка, минимизируя потерю естественного света.

Широко использовались люминесцентные низкоэнергетические светильники по всему залу, в том числе в входных светильниках из матового дутого стекла, за которыми скрывались стандартные энергосберегающие лампочки E27.

Как отремонтировать поврежденную трубу теплого пола

Заказчики и строители часто спрашивают меня: «Что будет, если труба теплого пола повредится во время строительства?»

Как правило, чтобы не повредить трубу, мы следим за тем, чтобы все трубы проходили через дверные проемы, а не под стенами.Таким образом, никому не нужно сверлить бетон там, где проложены трубы. Но иногда случаются аварии.

При установке системы теплого пола мы заполняем трубопровод водой и оставляем систему под давлением. Манометр на коллекторе показывает нам, что давление воды в системе выше атмосферного, как на фото ниже. Если кто-то проткнет трубу, вода под давлением немедленно вытечет наружу, чтобы они знали, что произошло. Когда это произойдет, манометр на коллекторе упадет до нуля.

Если труба в бетонной плите повредится, мы ее исправим.

Кто-то просверлил нашу трубу!

Первое, что нужно сделать, это обнажить трубу, чтобы мы могли увидеть степень повреждения, вырубив окружающий бетон отбойным молотком.

Начнем с вырезания поврежденного участка резаком для PEX.

Мы хотим вырезать как можно меньший участок трубы, но достаточно большой, чтобы избавиться от всех повреждений.

Затем нам нужно развернуть концы трубы расширителем, чтобы края были гладкими. Это позволяет нашему фитингу образовывать плотное уплотнение на конце трубы.

Развертка срезает гладкую кромку на конце трубы, готовую к установке.

Следующим шагом будет отрезать участок свежей трубы PEX, чтобы заменить отрезанный участок.Если бы поврежденная секция была небольшой, то мы могли бы отремонтировать ее с помощью одного штуцера. Если он слишком длинный, нам понадобится новый отрезок трубы.

В этом случае поврежденный участок был достаточно длинным, поэтому нам нужно отрезать лишнюю трубу, чтобы выполнить соединение. Новая секция трубы должна быть достаточно длинной, чтобы заменить удаленную длину, но достаточно короткой, чтобы можно было установить фитинг с любого конца. Это требует тщательных проб и ошибок.

Сначала мы проталкиваем гайки через конец трубы, затем вставляем оливки и фитинги на конец трубы.

Мы делаем то же самое с заменяемой секцией трубы, которая подходит к середине.

Затем мы можем накрутить гайки на втулки, чтобы соединить фитинги вместе.

Здесь фитинги на месте, и мы готовы накрутить последнюю гайку.

Последний фитинг обычно сложно установить на место, но пластиковая труба немного гибкая, поэтому есть место для манипуляций с ней.Если в небольшом пространстве труба недостаточно гибкая, нам может потребоваться долбить еще немного бетона.

Уплотнительные кольца не будут закрывать, если они не будут правильно установлены. Иногда, когда мы манипулируем фитингами в этих ограниченных пространствах, уплотнительные кольца могут защемляться в фитингах. Нам нужно проверить, что этого не произошло.

Нам нужно затянуть гайки гаечным ключом и ручками сантехников.

Следующим шагом будет испытание нового фитинга под давлением, чтобы убедиться, что он герметичен.Мы должны заполнить трубопровод под полом водой в коллекторе и проверить, выдерживает ли он давление.

Рекомендуется обернуть отремонтированный фитинг слоем водонепроницаемой ленты. Это защищает бетон от металла, что помогает предотвратить коррозию.

Теперь мы готовы залить бетон и вернуться к строительству!
