Стыковочный профиль для пвх панелей: фурнитура и уголки для панелей, комплектующие для пластиковых конструкций, внутренний угол

Содержание

фурнитура и уголки для панелей, комплектующие для пластиковых конструкций, внутренний угол

Пластиковые панели обладают рядом важных эксплуатационных свойств, кроме того, они считаются экологически чистым, безвредным материалом, поэтому часто используются для внутренней обшивки помещений. Чтобы произвести монтаж материала, необходимы комплектующие – фурнитура, соответствующие крепёжные детали, подобранные исходя из разных параметров покрытия.

Назначение фурнитуры для пластиковых панелей

Разрезанные ламели окрашивают органическими красителями, а сверху полотна покрываются антистатиком и защитным лаком – вот почему материал хорошо смотрится и имеет высокие эксплуатационные качества.

Однако для монтажа мало подобрать безупречное пластиковое покрытие – понадобится приобрести фурнитуру и крепёжные элементы, которые в настоящее время являются не просто набором отдельных деталей, но и многофункциональным и технологичным механизмом, выполняющим разные задачи.

Назначение комплектующих для сборки ПВХ:

фиксация панелей к потолку, стенам и половому покрытию;
соединение сегментов отделки, имеющих различную толщину;
оформление и соединение стыков под разными углами;
формирование сооружения любого масштаба и формы.

Полимерные элементы применяются скорее для декоративного обрамления, чем для создания прочной обрешётки.

Характерной особенностью используемых профилей является простота в применении – их легко подгонять под необходимые размеры, отрезая обыкновенным, строительным ножом. Внешний молдинг в некоторых случаях лучше закреплять с помощью клеевых составов, благодаря этому панели не подвергаются повреждениям и деформации.

Виды комплектующих для отделки ПВХ полотнами

Вспомогательные детали для монтажа пластиковых фрагментов производятся в соответствии со стандартами ГОСТ 19111-2001, что говорит об их качестве и безопасности.

Для сборки применяют разные виды молдинга.

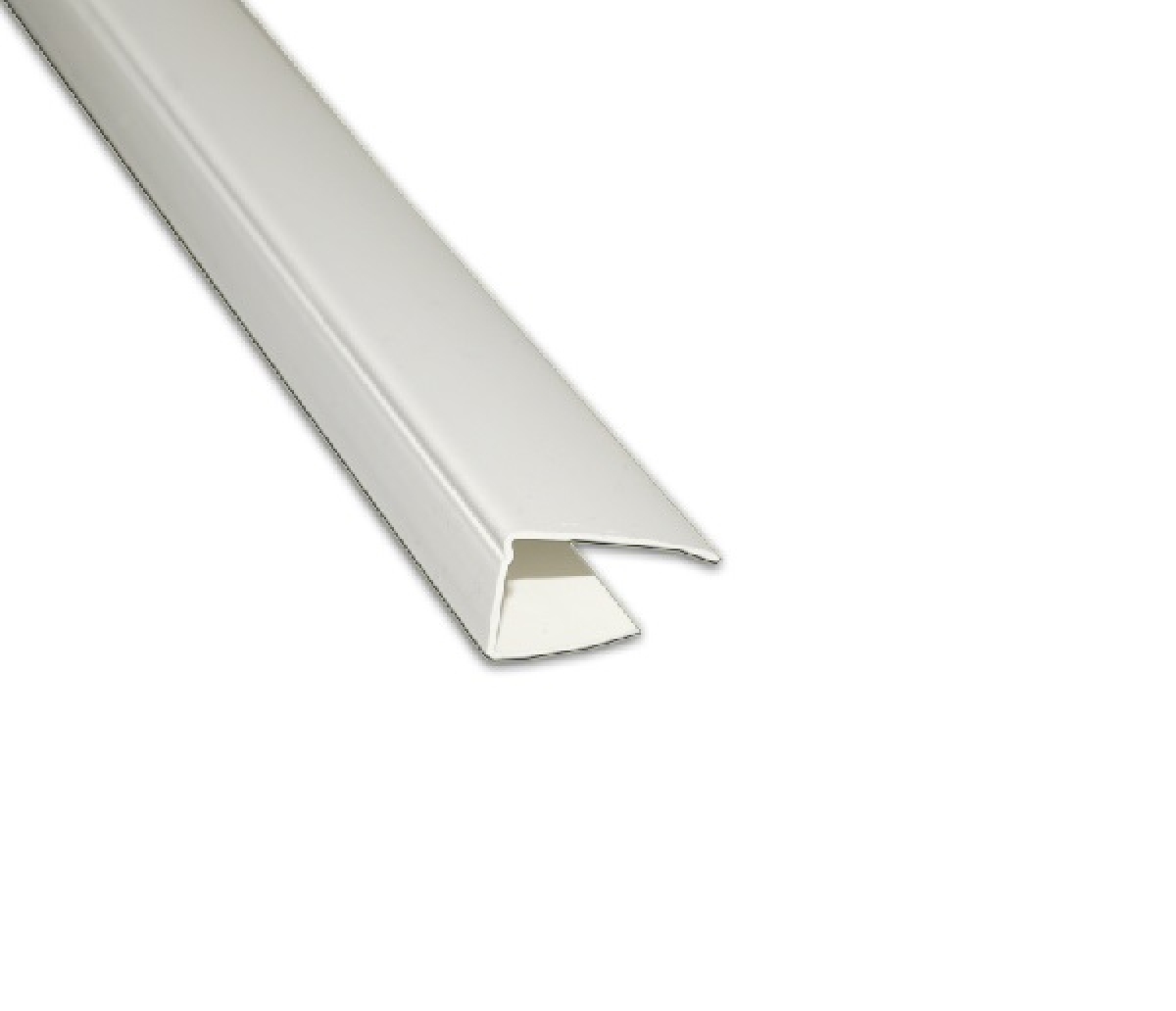

П-образный профиль, стартовый или начальный – планка, с которой начинается укладка потолочных полотен, ею прикрывают поперечные грани панелей. Если изделие используется для стен, то с помощью него оформляют оконные откосы и дверные проёмы.
Торцевой профиль в поперечном сечении напоминает букву F, а его центральная перекладина выдвинута вперёд по сравнению с верхней. Деталь предназначена для декоративного обрамления стыков пластика, угловых соединений, проёмов дверей и окон.

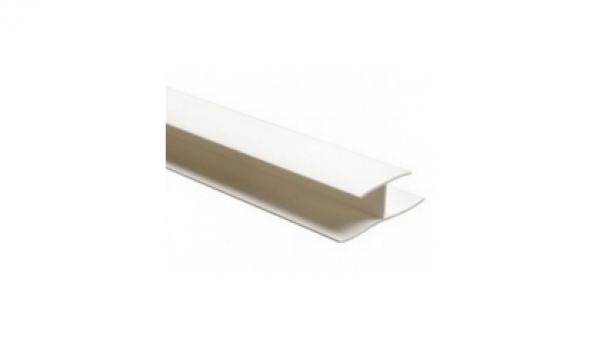

Соединительная Н-образная планка создана для соединения коротких сторон панелей и наращивания их длины, когда её не хватает.
Внешний и внутренний уголок – детали, которые необходимы для соединения и оформления наружных и внутренних прямых углов.
Уголок универсальный – благодаря способности гнуться под любым углом применяется для заделывания любых углов и в то же время выполняет задачу декорирования.

Общестроительный угол (декоративный) необходим для заделки внешних стыков пластика под углом 90 градусов.
Потолочный плинтус (галтель) служит для сглаживания перехода от стен к поверхности потолка, прикрывает стыки панелей.
Для потолочного карниза также необходимы внешние и внутренние углы, соединительные детали при его недостаточной длине в помещениях с большой площадью.

Направляющие рейки из пластика и оцинкованной стали предназначены для возведения обрешётки, они облегчают и ускоряют сборку ПВХ панелей.

Выбираются комплектующие с учётом толщины поливинилхлорида, определённого цвета отделочных полотен. И также следует уделить внимание прочности пластиковых крепёжных изделий, от которых зависит надёжность конструкции.

Фиксирующие элементы для пластика

В каждом отдельном случае применяются определённые крепёжные элементы, о которых и пойдёт речь.

Различается три способа фиксации.

Самым недорогим и простым средством крепления пластика является силиконовый клей или «жидкие гвозди». Выбирать надо специальный термоустойчивый вид средства. Силикон быстро высыхает, обладает высокой прочностью, позволяет произвести сборку панелей в сжатые сроки, однако применять его можно при идеально ровной поверхности стен, к тому же при ремонте такой способ не позволяет заменить повреждённую ПВХ ламель.

При возведении каркаса для обшивки пластиком чаще всего требуются такие крепёжные детали, как дюбели или гвозди – здесь всё зависит от материала стен и потолка.

ПВХ панели имеют на своей поверхности специальные язычки, находящиеся под пазами, в них и производится фиксация. Исходя из того, что обрешётка обычно изготавливается из деревянных брусков, закрепляют их дюбелями с полимерными гильзами. При этом можно дополнительно использовать «жидкие гвозди». Данный метод имеет свои минусы – возведение каркаса из дерева сопряжено с распилом бруса и покрытием его антисептическими средствами, а на это уходит много времени.

Особое место в монтаже занимают кляймеры. Они бывают разными по размеру, но, как правило, не более 50 мм. Это специальные монтажные пластины в виде фигурных скоб из оцинкованного железа, имеют крепёжный язычок и отверстия под гвозди и дюбели. Обычно эти детали входят в комплект для обрешётки. Монтажная клипса защёлкивается в паз планки одним движением, так что при её использовании можно обойтись даже без саморезов и гвоздей, так как такое крепление абсолютно надёжно.

Кляймеры – универсальные детали, в отличие от гвоздей, они не повреждают места стыков и замков панелей, плотно прилегают к поверхности и обеспечивают высокое качество сборки. Несмотря на прочность крепления скобами, остаются минимальные искривления, дающие возможность просадки стен при целостности панелей.

Конечно, на фоне других креплений монтажные клипсы более предпочтительны, главное, при выборе обращать внимание на наличие качественного соединения шипов и пазов на деталях.

Применение комплектующих при монтаже

Для установки ПВХ ламелей понадобится электролобзик, плоская отвёртка, уровень, пила по металлу, рулетка, шуруповерт, кляймеры, саморезы («клопы»).

Алгоритм работы:

сначала делается обрешётка – она может быть выполнена из металлических профилей или бруса с сечением 2х2 см;
направляющие планки фиксируются к основанию стен или потолка посредством гвоздей из оцинкованной стали либо саморезов, обязательно оставляется отступ от их края;

если присутствуют неровности, то следует выровнять конструкцию с помощью деревянных подкладок;
стартовый профиль закрепляется в левом углу, с которого начинается сборка;

на него с нижнего угла заводится панель и закрепляется саморезами, чтобы не повредить пластик, крепёж нельзя сильно затягивать;
следующий лист плотно вставляется следом, желательно, чтобы между ними не было зазоров.

Чтобы плиты органично прилегали друг к другу, необходимо грамотно производить их соединение – панель вставляется в угол шипом, благодаря чему паз остаётся открытым для следующего листа. Если присутствует щель около шипа, его осторожно подрезают.

Затем следует закрепить ламель на обрешётке и теперь понадобится кляймер – его крючки заводятся в паз, затем элемент плотно прижимается. Крепёж закрепляется специальными саморезами. Для пластика используют скобы высотой до 2 мм. Четырёх таких деталей вполне хватает на 2 метра длины, впрочем, при большом периметре количество их можно увеличить. При работе шуруповёртом бывает, что «клоп» провёртывает монтажную клипсу, но её можно прижимать и удерживать отвёрткой.

Проводя монтаж ПВХ важно акцентировать внимание на некоторых моментах.

Поскольку сборка начинается с установки короба, необходимо правильно устанавливать рейки. Особенно тщательно с помощью уровня проверяется положение панели, устанавливаемой первой.
По ходу работ нужно следить за точностью прилегания отдельных полотен материала. Между ними не должно быть больших промежутков. Именно поэтому плиты необходимо максимально уплотнять.

Потолочный и F-образный плинтус всегда должны монтироваться в последнюю очередь. Невзирая на то, что молдинги предназначены для декорирования, они дополнительно укрепляют края существующей конструкции.

Для пластиковых панелей следует выбирать высокотехнологичную фурнитуру, и, конечно, не исходить из её внешнего вида или дешевизны. При такой задаче, как возведение надёжной обрешётки, экономия неуместна. Кроме того, всегда нужно ориентироваться на соответствие продукции стандартам качества и ГОСТу.

Видеоинструкция по монтажу панелей ПВХ представлена ниже.

Стартовые профили для откосов: особенности установки на ПВХ-окна

Устанавливать новую входную группу или же пластиковые окна следует только с учетом правильной отделки. Прежде всего это касается заделки стыков между рамой или дверной коробкой и стеной. Наиболее эффективный и легкий метод оформления оконного проема — это использование пластиковых откосов. Существуют специальные комплекты на основе ПВХ, включающие конструктивные элементы. Один из наиболее существенных — это стартовый профиль для откосов.

Классификация стартовых конструкций

Стартовые формы отличаются друг от друга по форме сечения. Пластиковые откосы устанавливают по аналогии с конструкторами. Все детали нужно максимально унифицировать, чтобы конструкция получилась функциональный. Каждая ее часть имеет свою функцию и назначение. Стартовые профили для откосов используются с целью крепежа пластиковых панелей к несущему основанию и их стыковки друг с другом. Изготавливаются они как из ПВХ, так и их металла.

В зависимости от конструкции, они могут быть предназначены для крепления элементов декора разными методами и в разных частях проема. Обозначаются они буквами. На рынке представлены такие их разновидности:

I -профили;
F;
L;
П.

I-профиль имеет сечение в форме буквы I — одной центральной полочки и двух боковых. Его устанавливают непосредственно на стену и прикрепляют к нему гипсокартонные или пластиковые откосы. Благодаря особой форме, такую деталь можно прикрепить к проему почти в любом его положении.

Наиболее распространенным видом пластиковых стартовых профилей является тот, что выполнен в форме буквы F. Он оснащен одной длинной полочкой и двумя короткими, которые примыкают к длинной с одного края.

Посредством таких форм можно устанавливать откосы из различных материалов. Например, сэндвич-панелей, ПВХ, композитных материалов на основе дерева или же гипсокартонного листа.

Конструкция такого профиля позволяет ему выполнять сразу две функции:

декоративную;
крепежную.

Благодаря второй узкой полочке можно закрыть стык облицовочной панели без использования шпаклевки, декоративных уголков и других дополнительных элементов.

Посредством L -профиля можно установить стандартные пластиковые или гипсокартонные откосы с толщиной в 10 мм. Сечение включает три полочки — одну широкую и две узкие. Крепить его следует перпендикулярно оконной плоскости, при этом широкая полочка будет прилегать к стене проема, узкая — к оконной раме, а противоположная длинной узкая полочка используется как маскировка стыковочного шва в месте прилегания панели. А П-профиль по сфере использования и конструкции напоминает предыдущий, однако разница заключается в том, что такая деталь имеет две широкие полочки, которые соединены узкой. С его помощью можно закрывать неровные или широкие швы.

Преимущества стартовых профилей для окон пвх

Данные конструкции имеют большое количество преимуществ, благодаря которым монтаж откосов будет более простым. В их числе:

оконный проем можно быстро и легко выровнять без применения шпаклевочных или штукатурных составов только с помощью такой конструкции;
стартовые профили легко крепятся к стене с помощью саморезов или же жидких гвоздей;
они обладают отличными декоративными свойствами. Устанавливая панели откосов посредством стартовых профилей, вы получите стыки без заделки швов;
легкость обработки. Пластиковые конструкции легко режутся ножницами, электрическим лобзиком, болгаркой или даже простым канцелярским ножом. А еще ПВХ-профили легко гнутся и принимают требуемую форму.

Технологичность процессов достигается благодаря особым свойствам поливинилхлорида.

Особенности установки откосов

Стартовый профиль для окон ПВХ следует использовать согласно существующему алгоритму. Обязательны подготовительные мероприятия. В их ходе нужно правильно подготовить поверхность стены. Обычно при монтаже ПВХ-окон между рамой и стеной образуется щель, которая заделывается монтажной пеной. Такая пена подразделяется на две категории:

простая;
профессиональная.

Первый вариант очень прост в применении и оснащен специальной трубкой-насадкой для того, чтобы выдавить пену.

А профессиональная пена оснащена цанговым креплением для установки на специальный пистолет. Щель нужно запенивать снизу вверх очень медленно. Когда пена застынет, обрежьте ее остатки с рамы посредством острого ножа.

Перечисленные разновидности пены отличаются как по качеству, так и по стоимости. При ремонтных работах лучше всего использовать профессиональный вариант, несмотря на то, что он стоит недешево.

Процесс монтажа профиля

Когда вы запенили стык между стеной и окном, а пена уже застыла, то можно начинать устанавливать стартовый профиль. Преимущество его монтажа заключается в том, что вам не потребуется удалять старые отделочные материалы, грунтовку, шпаклевку и так далее

Измерьте рулеткой высоту и ширину оконного проема, затем измерьте и отрежьте профиль требуемой длины. Края-стыки профилей нужно обрезать под углом 45 градусов для лучшей стыковки. Устанавливать их начинать нужно с верхней части проема, потом ставятся пластиковые части по бокам, а под конец — внизу окна.

Чтобы установка получилась максимально ровной, начертите на оконной раме полосу строительным уровнем, и по ней уже выполняйте установку. ПВХ-профили крепятся по самому краю оконной рамы с использованием саморезов со сверлом или жидких гвоздей.

Саморезы завинчиваются через каждые 20 см по всей длине профиля, а жидкие гвозди наносят тонкой волнистой полосой по всей длине, затем конструкцию сильно прижимают к верхнему обрезу рамы.

Если из-под профиля выступает раствор клея, но его нужно немедленно убрать сухой тряпкой. Когда он высохнет, почистить раму будет сложнее. Некоторые специалисты вообще не рекомендуют использовать клей для установки таких конструкций. Дело в том, что со временем он может отслоиться от поверхности вследствие сырости или температурных перепадов, а это может привести к необходимости демонтажа всего окна.

Каждая разновидность конструкции имеет свои особенности монтажа в проем. Например, F -профиль многие крепят на внешние торцы панелей или гипсокартонных листов монтажным клеем, но рекомендуется этого не делать.

Профиль на основе ПВХ будет прочно держаться на панелях откосов без клея, его можно будет легко снять и поставить назад, если потребуется сделать ремонт.

Установка обрешётки

Далее вам потребуется установить обрешетку в оконном проеме, которая будет выступать в роли каркаса для пластиковой панели. Для этого обычно берут бруски с сечением 2 на 4 см, однако можно взять и металлические профили. Выбор зависит от того, насколько в определенных условиях подходит тот или иной материал.

Так, бруски для установки каркаса нужно хорошо высушить, иначе при высыхании они могут скручиваться и сгибаться, в итоге вся конструкция может деформироваться.

Древесину еще нужно будет обработать специальным антисептическим составом, поскольку пространство под откосами может подвергаться высокому воздействию сырости. Бруски каркаса прикрепляются по внешнему краю проема дюбель-гвоздями вдоль стыка с соблюдением шага порядка 30−40 см.

Монтаж облицовочных панелей

Последний этап работы — это установка облицовочных панелей. Она начинается с верхней части проема. Нужно измерить его глубину и длину, затем вырезается ПВХ-панель требуемого размера. Потом установите один край панели в паз, который образован полочками старт-профиля. А второй, внешний край, прикрепите к брускам обрешетки монтажным клеем или саморезами.

Если для крепления вы используете саморезы, то закручивайте их в торец под углом в 45 градусов. Таким образом вы скроете под наличником их шляпки. После монтажа верхней панели аналогичным образом установите два откоса по бокам. В конце работы нужно установить декоративные наличники. Для них можно применять F-профиль, который надевается на внешний торец откосов.

виды и размеры, пластиковые направляющие и стыковочные панели, как крепить соединительный и финишный вариант

Монтаж панелей из ПВХ невозможен без соединительных элементов различных форм. Эти пластиковые детали чаще всего называются профилями, молдингами или комплектующими. Существует несколько разновидностей данных элементов, каждый из которых предназначен для определенной цели. Без использования молдингов конструкция не будет выглядеть цельной, аккуратной и завершенной. И, безусловно, без стартового профиля установку панелей ПВХ начать, вообще, не получится.

Особенности

Пластиковый стартовый профиль для панелей ПВХ выглядит в форме буквы П, одна сторона которой обычно чуть короче другой. Как правило, с его установки и начинается монтаж всей конструкции, именно поэтому он также именуется начальным. Он «задает» направление всей пластиковой отделочной конструкции. Данный молдинг используется для закрытия торцов панелей, а, кроме того, в тех случаях, когда лист ПВХ примыкает к проемам окон или дверей. Его применение позволяет значительно сэкономить время и материалы на отделочные и монтажные работы.

Такие элементы обладают целым рядом явных преимуществ. Они, как правило, демонстрируют устойчивость к ультрафиолетовым лучам и способны избегать приобретения желтизны вплоть до 10 лет. Материал эластичен, но не хрупок, поэтому при разрезании можно предотвратить появление трещин. Состав хорош тем, что в нем содержится минимальное количество мела и вредных для организма человека веществ.

Молдинги легко монтируются, и, благодаря удобной форме, спокойно стыкуются даже с невыровненными стенками.

Разновидности

Помимо стартового, существуют и иные виды молдингов. F-образный применяется, когда необходимо красиво «закрыть» стыковку торцов. Например, это могут быть углы, в которых смыкаются два листа ПВХ, окна или двери, иные откосы либо же это соединения двух разных материалов, например, пластиковых панелей и обоев. Иными словами, он используется при переходе в другую плоскость. Судя по названию, можно догадаться, что данный стыковочный профиль по форме напоминает букву F.

Следующий монтажный молдинг – соединительный – выбирается в тех ситуациях, когда две панели необходимо соединить между собой. К примеру, когда выясняется, что высота панели гораздо меньше, чем стены, и приходится ее «доращивать». Такой профиль напоминает собой букву Н и потому также называется Н-образным.

Внешний угол, как можно догадаться по названию, скрывает места, где панели образуют внешние прямые углы. Внешним уголком считается наружный угол. Внутренний угол, в свою очередь, маскирует стыковку листов во внутренних уголках, обязательно прямых.

Общестроительный универсальный угол обладает примерно теми же характеристиками, что и декоративный уголок. На рынке он представлен в нескольких размерах: его стороны могут быть от 10 до 50 миллиметров. Применяется он, чтобы скрыть те места, где панели стыкуются под прямым углом. Такой молдинг может обслуживать как внешние, так и внутренние углы, благодаря своей конструкции он изгибается в нужную сторону.

Галтель, он же потолочный плинтус, используется на стыках потолка и верхних граней панелей из ПВХ. Он маскирует данный переход и придает завершенности общей картинке. Данный молдинг может быть цветной и тем самым идеально вписываться в любой интерьер. Помимо галтели, наверху можно обнаружить и профили под названием внешние углы. Они применяются, когда наверху создаются своеобразные выступы, например, колонны или балки. Наконец, внутренние углы на потолке монтируются там, где стены образовывают внутренний уголок.

Потолочный плинтус при необходимости дополняется соединительным элементом. Эта деталь фиксирует между собой два плинтуса, когда одного просто недостаточно. Стоит отметить, что длина стандартного плинтуса составляет 3 метра, но в крупных помещениях этого может не хватать. Направляющие рейки для обрешетки, по мнению некоторых специалистов, также считаются разновидностью профилей. Назначением этого элемента является упрощенный монтаж панелей из ПВХ. Если обрешетка, как и сами листы, выполнена из пластика, то их соединение осуществляется при помощи специальных клипс.

Финишный молдинг, как опять можно догадаться по названию, применяется для закрепления последней панели. Он «завершает» всю конструкцию.

Выбор материала

В настоящее время на рынке представлены профили, выполненные из пластика и металла. Пластиковые молдинги дешево стоят, но не отличаются высоким качеством. Их будет просто неразумно применять для серьезных задач, поэтому чаще всего они выбираются в качестве декоративного дополнения.

Вообще, если говорить о том, как соединяется панель из ПФХ и профиль, то выясняется, что панель частично «помещается» в сам профиль и там же фиксируется. Поэтому, чтобы обеспечить надежность крепления, предпочтение следует отдавать металлическому молдингу, который может быть стальной или алюминиевый.

Как правило, металлические элементы вдобавок обработаны специальным составом, способным предотвратить появление ржавчины.

Если говорить о рейках обрешетки, то они также могут быть выполнены из дерева, однако, этот материал довольно своенравный. Несмотря на экономию в цене, такая конструкция не сможет долго радовать хозяев – дерево может начать гнить, подвергаться воздействию грибка или покрываться плесенью. Поэтому выбор все же делается в пользу других материалов.

Габариты

Размеры молдингов для панелей из поливинилхлорида зависят в первую очередь от самих пластиковых листов, точнее, их толщины. Обычно выделяют четыре подвида профилей, толщина которых соответствует 3 мм, 5 мм, 8 мм и 10 мм. Обычная длина профиля соответствует 3 метрам, а для профиля толщиной в 3 миллиметра – 2,5 метрам.

Установка

Еще до начала монтажа вспомогательных комплектующих предстоит подсчитать их требуемое количество. И уголки, и иные молдинги обычно продаются поштучно. Они подбираются в соответствии с цветом ПВХ, а также учитывая их толщину. Планки предстоит крепить на гвозди, покрытые цинком, либо обычные саморезы. Когда осуществляется крепление, от края детали необходимо отступить как минимум на 5 миллиметров. Если же элемент внешний, то он приклеивается к плитам составом на основе полимеров. Стоит также упомянуть, что профили при необходимости легко режутся и приводятся к необходимому размеру. Чтобы они были выровнены и размещались параллельно друг другу, применяется обычная нитка.

Перед установкой стартового профиля важно очистить поверхности от загрязнений и по необходимости выровнять их, качество выравнивания можно оценить при использовании уровня. В целом, если предстоит оформление оконного проема, стены должны быть тщательно очищены от крепежей и иных выступающих деталей.

Рекомендуется также проверить оконные проемы и рамы на предмет нарушений и недостатков.

Стартовый профиль предстоит закрепить на обрешетке саморезами. Вообще, независимо от разновидности профиля, устанавливать их нужно так, чтобы между ними сохранялось расстояние в 50 сантиметров – так удастся замаскировать все неровности поверхности. Затем в данный профиль устанавливается панель, которая крепится на рейке. Когда покрытие доберется до угла, придет время использовать угловой профиль, внешний или внутренний. Ближе к концу оконные и дверные откосы закрываются F-профилем, а стыки с потолком закрываются плинтусами. При необходимости задействуют и соединительный молдинг. Монтаж происходит путем скоб, саморезов, гвоздей или клеевых растворов. Во втором случае, однако, стоит помнить, что применение химических веществ возможно исключительно при конкретных показателях температуры, влажности и иных факторов.

Если монтаж листов ПВХ происходит на потолке, то предстоит каждый лист заводить в профили с трех сторон, причем так, чтобы длинной стороной он оказался в начальном молдинге. Для исправления погрешностей используется отвертка. Опять же, говоря о потолке, последняя панель крепится так, чтобы двумя сторонами оказаться в профилях.

В целом можно выделить определенную последовательность крепления молдингов. Сначала устанавливаются элементы по периметру стены или потолка, то есть той поверхности, которую предстоит оформить. Противоположные элементы монтируются таким образом, чтобы соблюдалось нахождение в одной плоскости. В противном случае может возникнуть кривизна конструкции, которая повлияет на стыковку самих панелей и, как результат, на их внешний вид. Первые профили крепятся либо на скобы, либо на саморезы.

Уголки как внешние, так и внутренние закрепляются по тому же принципу.

Наконец, промежуточные профили крепятся так, чтобы соединять те детали, для которых они предназначены. Завершается любой процесс монтажом плинтусов для пола и потолка и уголков. Они прекрасно скрывают стыковку и придают стенам завершенный вид.

Обязательно следует учитывать, что пластиковые панели способны трансформироваться под влиянием температурных перепадов. Поэтому при соединении профиля и пластикового листа оставляется небольшой зазор. Но также не стоит начинать работу при температуре ниже +10 градусов – некоторые детали могут сломаться. Перед началом крепления молдингов также важно выбрать дальнейшее направление укладки панелей из ПВХ.

Советы от профи

Для того чтобы не ошибиться с выбором профилей, лучше обратиться в магазин, где продавцы предложат готовый комплект, подходящий для соответствующей модели панели из ПВХ. В противном случае можно приобрести молдинги, которые не будут стыковать с покрытием, либо же не докупить что-то важное.

При покупке нужно обязательно учитывать, где будет использоваться данный молдинг, и уже в зависимости от этого покупать тот или иной вид. Например, если нужно оформить часть поверхности, где не будет ни оконных проемов, ни углов, то нужны только профили, формирующие обрешетку.

Если же предстоит оформить потолок, то нельзя забывать про потолочные плинтусы.

Практически все компании выпускают молдинги белого цвета, что подходит под любой интерьер. Однако если возникла необходимость в цветных моделях, то нужно либо искать в специализированных магазинах, либо заказывать индивидуально.

Выбирая пластиковые молдинги, хорошо бы отыскивать те, что обладают повышенными прочностными характеристиками. Говоря о технических параметрах, важно обращать внимание на ширину паза, предназначенную для панели.

О том, как выполнить монтаж панелей из ПВХ, смотрите в видео.

фурнитура и уголки для панелей, комплектующие для пластиковых конструкций, внутренний и внешний угол

Панели из ПВХ — привычный и вполне современный материал для отделки помещений. Гибкое преобразование их в различном ключе во многом обусловлено широким набором комплектующих. Но именно поэтому потребители обязаны разбираться в специфике этих деталей для отделочных панелей.

Что потребуется?

Начиная работу с формированием потолка из ПВХ-панелей, прежде всего стоит использовать стартовый тип планки. Так называется молдинг в форме буквы П, который запирает панель с торца. Аналогичные планки используют и тогда, когда панели кладутся на стены. Но там они уже нужны для другой задачи — более изящного оформления проемов дверей и окон.

На торцах обязательно ставится профиль в виде буквы F, он нужен, чтобы красивее подать углы и стыки между ПВХ и иными материалами. Такой профиль также находит применение в оформлении выемок под двери и окна. Стыковка производится с помощью молдинга наподобие буквы H. Его применяют, когда нужно связать короткие грани панелей из-за того, что одна из них недостаточно длинная для накрытия потолочного пространства.

Внешний и внутренний уголок нужны соответственно для маскировки мест стыка в различных углах. При помощи универсального декоративного уголка можно прикрыть наружные пересечения полотен, сходящиеся под углом 90 градусов.

Универсальным уголком может называться и такой молдинг, который сконструирован специально для сгиба с произвольным углом. Применять его можно как внутри, так и снаружи. Галтелью называется плинтус для потолка, облегчающий сглаживание переходов между потолком и стенами. Галтель нужна еще и затем, чтобы прикрыть стыки.

Потолочные плинтусы могут пересекаться:

на выступах;
рядом с балками;
около колонн.

Во всех трех случаях очень ценны оказываются наружные уголки особого вида (их так и называют — для потолочных плинтусов). Не стоит путать такие изделия с похожими по названию конструкциями непосредственно для панелей.

Внутренние уголки для плинтусов помогают герметизировать точки пересечения в дальних от входа местах. Иногда плинтусам не хватает длины, и тогда решить оформительскую задачу помогает специальный соединяющий элемент. Важной составной частью фурнитуры для пластиковых потолков выступают рейки (направляющие), именно из них формируется обрешетка.

Как правильно выбрать?

Подбор комплектующих в первую очередь ориентируется на расцветку и на толщину полотен. Очень актуальна и прочность крепления элементов, потому что они могут отвалиться в любой момент. Для обрешетки могут применяться как деревянный брус, так и профили из стали либо алюминия. Их крепление к черновому основанию достигается за счет оцинкованных гвоздей либо саморезов.

Расчет количества крепежей учитывает:

отход от края частей обрешетки примерно на 50 мм;
расположение поперечных элементов приблизительно через каждые 300 мм;
все нюансы геометрии создаваемой конструкции.

Для настенных панелей

Обрешетка формируется из деревянных реек, размер которой составляет 20х20 мм. Когда планируется работать во влажных комнатах, вместо обработки деревянных изделий растворами для защиты от грибка можно применить стальные профили с внешним цинковым слоем.

При подборе крепежей учитывают, что расстояние между дюбель-гвоздями, удерживающими на стенах рейки, должно составлять 50-60 см.

Углы, которые помогают закрывать наружные стыки панелей, идущие под прямым углом, могут иметь величину от 100х100 до 500х500 мм. Выбор их определяется индивидуально.

Дополнительные сведения

В большинстве комплектов кляймеры и другие составные элементы фурнитуры для панелей ПВХ сделаны из стали.

При этом бывают и конструкции из:

магниевых сплавов;
алюминиевых сплавов;
титановых сплавов.

Полимерные конструкции используются преимущественно для декоративных целей, поскольку они слишком непрочные для большинства работ. Если не удается подобрать оптимальные по размеру элементы, выбирают самые близкие к ним и срезают строительным ножом избыточные части. Все дополнительные детали для установки пластиковых панелей должны соответствовать нормам ГОСТ 19111-2001. Требуется обязательно требовать сертификат соответствия и внимательно изучать его.

Подбирают вариант, по которому будут крепить панели ПВХ с учетом ряда соображений:

насколько велик радиус кривизны отделываемых поверхностей;
значительна ли влажность в помещении;
есть ли под панелями коммуникации, какие именно;
присутствуют ли температурные мостики.

Дешевле и проще всего закреплять пластик при помощи клеев на базе силикона либо «жидких гвоздей». Но нельзя забывать, что подойдут только устойчивые к высоким температурам составы. Преимущества крепления на силикон состоят в быстрой сушке, отличной механической стойкости и возможности монтажа панелей за короткий период. При этом слабостями подобного решения будут непригодность к использованию на хотя бы минимально неровной поверхности и невозможность смены деформированных панелей. Потому в большинстве случаев все же крепят детали из ПВХ при помощи гвоздей либо дюбелей, делая выбор между ними сообразно материалу стен и потолков.

Так как обрешетка часто делается на основе деревянных деталей, крепить их нужно особыми дюбелями, которые оснащаются гильзами из полимеров. Для усиления контакта рекомендуется применять еще жидкие гвозди.

Но надо быть готовыми к тому, что придется пилить брус и пропитывать его антисептиком. Подобные манипуляции явно не ускорят строительство.

Разговор о монтаже панелей из ПВХ заставляет обратить пристальное внимание и на кляймеры. Длина таких конструкций может различаться, но обычно достигает 5 см, более крупные изделия найти довольно сложно. Монтажные пластины должны быть выполнены из стали с цинковым слоем.

Внимание стоит уделить виду и качеству удерживающего язычка, отверстиям для дюбелей и гвоздей. Впрочем, качественные кляймеры позволяют отказаться от использования дополнительных крепежных блоков. Они намного более щадящие для точек стыков и панельных замков, обеспечивают плотное прижатие к поверхностям и повышают качество сборки.

Следует помнить, что даже самые прочные скобы оставляют незначительное искривление, которое позволяет стенам проседать, сохраняя панели целыми — это еще одно преимущество. Чтобы оно порадовало владельцев дома, требуется контролировать, хорошо ли соединяются пазы с шипами на самих кляймерах. Когда обрешетка монтируется на минимально неровной поверхности, стабильность ее обеспечивается подкладками из дерева.

Изготовить такие подкладки придется самостоятельно, потому что невозможно заранее спрогнозировать потребность в них и точные размеры. Высота скоб должна быть не более 0,2 см, использовать такие детали достаточно на 2 м по длине (но если периметр велик, можно добавлять еще).

Подбор фурнитуры — не самый подходящий момент для экономии. Куда важнее позаботиться о технологичности используемых комплектующих. Кажущиеся более дорогими конструкции в конечном счете оправдывают свою цену на практике.

Стартовый профиль должен быть:

устойчивым к ультрафиолету;
сопротивляющимся появлению желтизны как минимум 10 лет;
эластичным и при этом нехрупким;
содержащим минимальный объем мела и иных вредных веществ;
легко стыкуемым (благодаря своей конфигурации) даже с частично неровными поверхностями.

Исходя из этого, пластмассовые молдинги находятся под большим вопросом, а основное значение на практике имеют металлические элементы. Среди них стоит отдавать предпочтение тем деталям, которые имеют специальную антикоррозийную обработку. Принято выделять 4 формата профилей, сообразно которым подбираются и величины молдингов. Чаще всего пластиковая конструкция в длину достигает 3 м. Только профили толщиной 0,3 см имеют длину 250 см.

Подсчет требуемого объема комплектующих должен быть завершен до начала установки. Следует помнить, что все молдинги, включая уголки, реализуются поштучно. Какой бы профиль ни устанавливался, между отдельными частями рекомендуется выдерживать промежуток 0,5 м. Это позволит прикрыть все поверхностные дефекты.

Подбирая клеевые смеси, нужно учитывать, что они рассчитываются всегда на конкретные значения температуры, насыщенности воздуха водой и иные параметры.

На потолках все листы ПВХ заводятся в профили с трех сторон. Длинная грань ориентируется на исходный молдинг. Завершающая панель должна быть зажата в профилях с двух сторон.

Все эти моменты должны учитываться при определении потребности в комплектующих. Под каждую модификацию панелей подбирается свой комплект, в идеале это следует делать одновременно с покупкой облицовочного материала.

Также обратите внимание на следующие важные нюансы:

в местах без проемов для окон и углов можно обойтись покупкой обрешеточных профилей;
в большинстве торговых точек предлагают белые молдинги;
цветные конструкции ищут в специальных магазинах или даже заказывают;
из всех пластиковых элементов предпочтительны отличающиеся наивысшей крепостью;
всегда стоит помнить про ширину пазов для панелей;
неприемлемы все детали с острыми заусенцами и отклонением от нормальной формы.

В следующем видео вас ждет инструкция по монтажу панелей ПВХ для потолка и стен.

Фурнитура для панелей пвх: направляющие, стартовая, уголоки

Фурнитура для пластиковых панелей

Чтобы собрать подвесной пластиковый потолок необходима специальная фурнитура. Фурнитура, как и панели ПВХ, изготовлена по соответствующему ГОСТу, который доказывает ее безопасность в использовании.

Для организации пластикового соединения необходима такая фурнитура:

Стартовая планка (финишная) – П-образный молдинг в простонародье пэшка, с которой начинают укладывать пластиковый потолок и ею завершают, она закрывает торец панели. При монтаже пластиковых панелей на стены стартовый профиль используется для оформления дверных и оконных проемов.
F профиль – торцевой молдинг, который используют для декоративного оформления угловых соединений, а также стыков пластика с другими материалами и для оформления оконных и дверных проемов.
Стыковочный профиль – Н-образный молдинг, служит что бы соединить пластиковые панели между собой по длине, если не хватает длины одной панели для покрытия потолочного пространства.
Внешний уголок – скрывает места соединений полотен пластика во внешних углах помещения.
Внутренний уголок – скрывает соединения пластиковых полотен во внутренних углах помещения.
Декоративный уголок – универсальный уголок, с помощью которого заделывают внешние стыки полотен под прямым углом.
Универсальный уголок – декоративный молдинг, который благодаря способности сгибаться под любым углом, используется как для внутренних, так и для наружных углов.
Галтель – потолочный плинтус, который помогает сгладить переход от потолка к стенам, а также прячет стыки.
Внешний уголок для потолочного плинтуса – скрывает стыки между плинтусами в местах выступов, балок, колонн.
Внутренний уголок для потолочного плинтуса – закрывает места стыков плинтусов во внутренних углах помещения.
Соединительный элемент потолочных плинтусов – соединяет плинтуса между собой, когда одного потолочного плинтуса не хватает для отделки всей длины потолка.
Крепежная планка – пластиковая рейка служит для обрешетки под потолочные панели.
Кляймеры – универсальные детали, в отличие от гвоздей, они не повреждают места стыков и замков панелей, плотно прилегают к поверхности и обеспечивают высокое качество сборки.

Применение комплектующих при монтаже

Алгоритм работы:

сначала делается обрешётка – она может быть выполнена из металлических профилей или бруса с сечением 2х2 см;
направляющие планки фиксируются к основанию стен или потолка посредством гвоздей из оцинкованной стали либо саморезов, обязательно оставляется отступ от их края;
если присутствуют неровности, то следует выровнять конструкцию с помощью деревянных подкладок;
стартовый профиль закрепляется в левом углу, с которого начинается сборка;

на него с нижнего угла заводится панель и закрепляется саморезами, чтобы не повредить пластик, крепёж нельзя сильно затягивать;
следующий лист плотно вставляется следом, желательно, чтобы между ними не было зазоров.

Если присутствует щель около шипа, его осторожно подрезают

Затем следует закрепить ламель на обрешётке и теперь понадобится кляймер – его крючки заводятся в паз, затем элемент плотно прижимается. Крепёж закрепляется специальными саморезами. Для пластика используют скобы высотой до 2 мм. Четырёх таких деталей вполне хватает на 2 метра длины, впрочем, при большом периметре количество их можно увеличить. При работе шуруповёртом бывает, что «клоп» провёртывает монтажную клипсу, но её можно прижимать и удерживать отвёрткой.

Проводя монтаж ПВХ важно акцентировать внимание на некоторых моментах

Поскольку сборка начинается с установки короба, необходимо правильно устанавливать рейки. Особенно тщательно с помощью уровня проверяется положение панели, устанавливаемой первой.
По ходу работ нужно следить за точностью прилегания отдельных полотен материала. Между ними не должно быть больших промежутков. Именно поэтому плиты необходимо максимально уплотнять.

Видеоинструкция по монтажу панелей ПВХ представлена ниже.

Что потребуется?

На торцах обязательно ставится профиль в виде буквы F, он нужен, чтобы красивее подать углы и стыки между ПВХ и иными материалами. Такой профиль также находит применение в оформлении выемок под двери и окна. Стыковка производится с помощью молдинга наподобие буквы H. Его применяют, когда нужно связать короткие грани панелей из-за того, что одна из них недостаточно длинная для накрытия потолочного пространства.

Потолочные плинтусы могут пересекаться:

на выступах;
рядом с балками;
около колонн.

Важной составной частью фурнитуры для пластиковых потолков выступают рейки (направляющие), именно из них формируется обрешетка

Выбор материала

Вообще, если говорить о том, как соединяется панель из ПФХ и профиль, то выясняется, что панель частично «помещается» в сам профиль и там же фиксируется. Поэтому, чтобы обеспечить надежность крепления, предпочтение следует отдавать металлическому молдингу, который может быть стальной или алюминиевый.

Назначение фурнитуры для пластиковых панелей

Стеновые и потолочные панели из ПВХ – это функциональное и долговечное покрытие, оно представлено большой палитрой цветовой гаммы, имеет различную текстуру и идеально подходит для декоративной отделки жилых помещений. Изготавливаются листы из полимерной смеси с помощью специального оборудования – машины для пластикации или экструдера. Разрезанные ламели окрашивают органическими красителями, а сверху полотна покрываются антистатиком и защитным лаком – вот почему материал хорошо смотрится и имеет высокие эксплуатационные качества.

Назначение комплектующих для сборки ПВХ:

фиксация панелей к потолку, стенам и половому покрытию;
соединение сегментов отделки, имеющих различную толщину;
оформление и соединение стыков под разными углами;
формирование сооружения любого масштаба и формы.

Основной материал для производства фурнитуры – высокого качества сталь, хотя некоторые детали могут изготавливаться из сплавов на базе магния, титана, алюминия, обработанных давлением. Полимерные элементы применяются скорее для декоративного обрамления, чем для создания прочной обрешётки.

Виды пластиковых панелей

На рынке строительных материалов предоставлен огромнейший выбор пластиковых панелей для отделки помещений, которые отличаются размерами, цветами, конструктивными особенностями.

По области применения ПВХ панели разделяют для потолка и для стен. Материал для отделки потолков хрупче и легче, чем материал для отделки стен

Поэтому монтировать потолок из ПВХ панелей следует осторожно, чтобы не повредить их случайно острыми предметами. Стеновой пластик прочнее и менее гибкий, поскольку в его составе больше ПВХ

По типу декоративного слоя ПВХ панелей делятся на матовые и глянцевые. Поверхность матового полотна без каких-либо покрытий, поэтому они стоят дешевле глянцевых. Глянцевые полотна покрыты сверху специальными лаками, которые дополнительно защищают пластик от воздействия солнца и влаги, поэтому ухаживать за ними намного проще.

Что такое ПВХ панели

Пластиковые панели различаются по размерам: ширине, высоте и толщине. Чаще используются пластиковые панели ширина которых 125 мм и 250 мм, поскольку их легче монтировать. Полотна большей ширины менее гибкие, поэтому из них труднее собирать подвесной потолок. Толщина панелей для стен и потолка разная. Так, для потолка оптимальным выбором будут панели толщиной 6 мм и 8 мм, а для стен – 10 мм и 12 мм. Длинна ПВХ панелей стандартная – 5,95 мм. На рынке стройматериалов часто продают панели длиною 3 м, это говорит о том, что их режут на куски.

Фиксирующие элементы для пластика

Способ монтажа панелей ПВХ, то есть прикрепления их к стенам и потолку, зависит от особенностей помещения – уровня влажности, кривизны рабочих поверхностей, наличия коммуникаций и температурных мостов. В каждом отдельном случае применяются определённые крепёжные элементы, о которых и пойдёт речь.

Различается три способа фиксации.

Самым недорогим и простым средством крепления пластика является силиконовый клей или «жидкие гвозди». Выбирать надо специальный термоустойчивый вид средства. Силикон быстро высыхает, обладает высокой прочностью, позволяет произвести сборку панелей в сжатые сроки, однако применять его можно при идеально ровной поверхности стен, к тому же при ремонте такой способ не позволяет заменить повреждённую ПВХ ламель.

Установка

Монтаж профиля для ПВХ панелей не является сложной задачей. С ней сможет справиться практически любой. Перед тем как крепить направляющие, следует выполнить несколько подготовительных этапов.

Выравнивание поверхности. Изначально стены или потолок анализируют на наличие повреждений. Если поверхности имеют большие трещины или перепады, желательно их устранить с помощью специальных смесей

Но можно сконструировать его и из специальных металлических конструкций.

Алгоритм крепления профилей состоит из нескольких последовательных шагов.

Монтаж стартовых элементов. Располагаются они по периметру отделочной поверхности (потолок, стена)

Крепление стартовых профилей осуществляется с помощью скоб или специальных саморезов

Здесь важно правильно выставить их в горизонтали и вертикали. От этого зависит монтаж панелей в будущем

Установка угловых элементов. В данном случае используют как внутренние, так и внешние элементы. В большинстве случаев они могут выступать в качестве стартовых. Закрепить их можно по тому же принципу, что и предыдущий тип.

Крепление внутренних промежуточных профилей. Системы такого типа устанавливают на слишком длинных стенах, где невозможно подобрать панель нужного размера.

Пластиковые панели могут расширяться или сужаться при перепаде температур. Поэтому нужно, чтобы при установке в профиль, между стенкой и материалом оставался небольшой зазор. Его желательно учитывать при проектировании всей системы. Перед креплением всех профилей, желательно выбрать направление укладки листов.

Во время проведения монтажных работ нужно тщательно осуществлять замеры, чтобы не получить ошибок

Сделать это сразу сможет не каждый опытный специалист.

Когда каркас из профиля сформирован, можно приступать к установке и креплению панелей. Технология монтажа подбирается индивидуально и зависит только от внешних условий. В большинстве случаев нужно просто вставить торец изделия в паз профиля. После этого панель выравнивается и прибивается или приклеивается к каркасу.

Профиль для ПВХ панелей – это универсальные изделия, позволяющие не только ускорить монтаж, но и продлить срок эксплуатации всей системы

Особенности отделки потолка из ПВХ

При отделке потолка ПВХ панелями используют только каркасный способ крепления, который дает возможность спрятать коммуникации, а также установить в потолок любые встраиваемые светильники.

Конструкция подвесного потолка: пластиковые панели с помощью фурнитуры крепятся на профили, прикрепленные к черновому потолку. Поэтому собрать такой потолок можно самостоятельно.

Металлическая обрешетка для монтажа пластиковых панелей на потолок в ванной

Поскольку пластик наиболее легкий материал для подвесных потолков, можно не бояться, что потолок обрушится на голову. Для установки пластиковых панелей можно использовать легкие профиля, например, алюминиевые или даже пластиковые. Такие профиля с легкостью выдержать пластиковые полотна и повышенную влажность в помещении, поэтому их можно использовать для установки потолка в ванной комнате. А вот для помещений с нормальным уровнем влажности можно использовать деревянные профили толщиной брусков не меньше 5 см.

Чтобы сделать ровный пластиковый потолок, перед монтажом обрешетки необходимо правильно разметить площадь под подвесной потолок. Для этого измеряйте высоту потолка во всех углах комнаты, начиная со стороны окна, где от большого количества света потолок может быть визуально неровным. За ориентировку берется угол помещения, где высота потолка наименьшая. От этой высоты вниз отмеряют 5 см и ставят отметку, которая и будет уровнем для крепления стартового профиля. Полученная отметка переносится на другие стены. По отметкам все стен с помощью шнуровки отбивается уровень, по которым будут крепиться направляющий профиль.

Если в помещении будет встраиваемое освещение, то после сформирования решетчатого каркаса сразу проложите нужные коммуникации, а только потом монтируйте панели.

Примечание

Размещать панели на потолке можно по-разному, но лучше всего ориентироваться на форму помещения и укладывать полотна ПВХ перпендикулярно длине помещения, такое расположение пластиковых панелей зрительно расширит помещение.

Начинают монтаж пластиковых панелей с дальнего угла помещения. Полотна укладываются плотно в замок друг к другому.

и видеозаписи

Вспененные ПВХ панели V-Lite — Скачать PDF бесплатно

Внутренняя система предотвращения плесени

Внутренняя изоляция и ремонтные панели Система компонентов, которые были разработаны для идеальной работы вместе для устранения повреждений, вызванных плесенью. Система состоит из досок, изоляционных клиньев, откос

Композитный каменный шпон
Руководство по установке композитного каменного шпона Версия 1 июн 2015 www.compstone.com Руководство по установке композитного каменного шпона Содержание Введение и обзор 3 Необходимые инструменты 4 Дополнительные инструменты 4 Рекомендации по установке:
Дополнительная информация ГИДРОИЗОЛЯЦИЯ ВЛАЖНЫХ КОМНАТ
ГИДРОИЗОЛЯЦИЯ ВЛАЖНЫХ ПОМЕЩЕНИЙ Гидроизоляция под плиткой Для длительного использования влажных помещений важным условием является надежная и надежная гидроизоляционная система.Большинство плиток сами по себе водонепроницаемы
Дополнительная информация ПРОДАЖА (800) 445-6607 ФАКС
Акриловый лист Acrylic Information Cell Cast доступен в широком диапазоне размеров и толщины и доступен как бесцветный лист, так и в различных прозрачных, полупрозрачных и непрозрачных цветах.
Дополнительная информация УРЕТАНОВЫЙ ЛИСТ RHINO HYDE
УРЕТАНОВЫЙ ЛИСТ RHINO HYDE ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ Листы Rhino Hyde — это прочные, эластичные эластомерные уретаны, специально разработанные для использования в областях, требующих устойчивости к истиранию.Rhino Hyde также
Дополнительная информация Обнаружение и устранение утечек
Поиск и устранение утечек Куда ушла вся эта вода? Могли ли мы вылить всю эту воду из ванны? Все это общие мысли, которые могут прийти в голову, когда вы открываете крышку джакузи
. Дополнительная информация Спецификация GigaCrete PlasterMax
GigaCrete Inc.6775 Speedway Blvd. Suite M105 Las Vegas, NV 89115 Тел. (702) 643-6363 Факс (702) 643 1453 www.gigacrete.com GigaCrete Specification PlasterMax PlasterMax: огнестойкая штукатурка для прямого нанесения
Дополнительная информация ЧЕРНЫЙ ГАЛСТУК. Инструкция по эксплуатации
BLACK TIE RU Руководство по эксплуатации РЕКОМЕНДАЦИИ И ПРЕДЛОЖЕНИЯ Инструкции по эксплуатации применимы к нескольким версиям этого устройства. Соответственно, вы можете найти описания отдельных функций, которые
Дополнительная информация РУКОВОДСТВО ПО УСТАНОВКЕ КУХНИ
РУКОВОДСТВО ПО УСТАНОВКЕ КУХНИ Пошаговое руководство по правильной установке вашей новой кухни Материалы и инструменты, которые вам понадобятся Эта брошюра — ваше руководство по подготовке и установке вашей новой кухни.Внутри
Дополнительная информация 3.8 HSP (Полиуретан с высоким содержанием твердых частиц)
Описание представляет собой одноступенчатое финишное покрытие, предназначенное для ремонта автомобилей и автомобилей. Этот продукт обеспечивает превосходную стойкость к УФ-излучению, а также химическую стойкость коммерческого класса. 3.8 HSP имеет отлично
Дополнительная информация 3 однослойных вспененных ленты
3 Однослойные вспененные ленты Технические данные Май, 2008 г. Описание продукта Однослойные вспененные ленты 3M могут приклеиваться к различным материалам, включая окрашенное латексом дерево, лакированное дерево, эмалированную сталь,
Дополнительная информация Инструкции по установке настила крыши
Инструкции по установке настила на крыше, июнь 2012 г. СОДЕРЖАНИЕ ВВЕДЕНИЕ ОБЩАЯ ИНФОРМАЦИЯ ПЕРЕД ПРИБЫТИЕМ ПАЛУБЫ ПРИ ПРИБЫТИИ ПАЛУБЫ УХОД ЗА МАТЕРИАЛАМИ МЕРЫ ПРЕДОСТОРОЖНОСТИ УСТАНОВКА ОБЩАЯ ПЛАНКА TECTUM I
Дополнительная информация Труба безопасности колоннады
Описание: Круглая и квадратная водосточная труба из экструдированного алюминия 6060 T4 различных размеров (Ø83 мм, Ø108 мм, 83×83 мм и 108×108 мм *) и поставляется с полным набором аксессуаров i. е. Смещения, отводы,
Дополнительная информация ИНЖЕНЕРНЫЙ КВАРЦЕВОЙ КАМЕНЬ
ИНЖЕНЕРНЫЙ 2 КВАРЦЕВОЙ КАМЕНЬ 18 ХОРОШИЕ ОТРАСЛЕВЫЕ ПРАКТИКИ 2 ИНЖЕНЕРНЫЙ КВАРЦЕВОЙ КАМЕНЬ Природные камни, особенно гранит, использовались для изготовления полов и материалов столешниц в элитных домах из-за их красоты и
Дополнительная информация ИНФРАКРАСНЫЙ КВАРЦЕВОЙ НАГРЕВАТЕЛЬ
ИНФРАКРАСНЫЙ КВАРЦЕВОЙ НАСТЕННЫЙ НАГРЕВАТЕЛЬ МОДЕЛЬ №: IQ2000 ДЕТАЛЬ №: 6939004 ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ GC0715 ВВЕДЕНИЕ Благодарим вас за покупку инфракрасного настенного обогревателя CLARKE.Прежде чем пытаться использовать этот
Дополнительная информация K2 КАМЕНЬ НАТУРАЛЬНЫЙ Шпон
ВВЕДЕНИЕ ЧТО ТАКОЕ НАТУРАЛЬНЫЙ ТОНКИЙ КАМЕНЬ K2? Покрытие Natural K2 Stone — это настоящий камень толщиной 1 дюйм, что делает его достаточно легким для установки в качестве облицовки. Иногда называют тонким шпоном, тонким
Дополнительная информация Паспорт безопасности Customwood MDF
1.ИДЕНТИФИКАЦИЯ МАТЕРИАЛА И ПОСТАВЩИКА. Подробная информация о продукте Наименование продукта: Другие наименования: Код производителя: Номер ООН: Класс опасных грузов: Код HAZCHEM: Список токсичных веществ: Использование: Customwood
Дополнительная информация Руководство по установке Lustrolite
Руководство по установке Lustrolite EDITION 2 lustrolite.com Введение Lustrolite — это превосходная глянцевая акриловая панель с высокопроизводительной твердосплавной поверхностью.Идеально подходит для тяжелых вертикальных работ,
Дополнительная информация Инструкции по интегральному набору
Инструкции по интегральному комплекту для шкафов Fisher & Paykel шириной 525, 635, 680, 790 мм Для моделей с изогнутой дверью Модели серий B, C, D и G Руководство 814980 Обновлено в августе 2008 г. ВАЖНО Если в вашем холодильнике
Дополнительная информация Инструкции по установке окна
Внимание! Правильные методы установки окон в полнокадровом исполнении или встраиваемых приложений имеют решающее значение для достижения проверенных характеристик окна и долгосрочного использования и экономии энергии для
. Дополнительная информация Использование OAM для управления PVC
Этот пример конфигурации решает проблему связи, которая возникает в постоянном виртуальном канале (PVC).Связь с сетью потеряна (нет трафика), но PVC остается на конечных устройствах. В результате записи маршрутизации, указывающие на PVC, остаются в таблице маршрутизации, и поэтому пакеты теряются. Решение состоит в том, чтобы использовать функцию «Эксплуатация, администрирование и обслуживание» (OAM), чтобы обнаружить такие сбои и позволить PVC выйти из строя, если на его пути есть сбой. В этом документе показаны две конфигурации маршрутизатора с OAM и без него.
Примечание: В этом документе представлен вводный образец конфигурации для OAM.См. Устранение неисправностей сбоев PVC при использовании ячеек OAM и управления PVC для получения более подробной информации о OAM.
Требования
Для этого документа нет особых требований.
Используемые компоненты
Информация в этом документе основана на следующих версиях программного и аппаратного обеспечения:
Программное обеспечение Cisco IOS® версии 12.0 и выше. Ограниченная поддержка существует в программном обеспечении Cisco IOS версии 11.1CC.Однако рекомендуется обновление до версии программного обеспечения Cisco IOS 12.0 или более поздней.
Карта, например 7200 + PA-A1. Это карта, которая используется при тестировании этого образца конфигурации с программным обеспечением Cisco IOS® версии 12.0. Однако в этом примере конфигурации тип карты не важен. Если вы используете PA-A3, например, команда show atm pvc дает больше информации, но никакая информация не имеет отношения к этой функции.
Информация в этом документе была создана на устройствах в определенной лабораторной среде.Все устройства, используемые в этом документе, были запущены с очищенной (по умолчанию) конфигурацией. Если ваша сеть активна, убедитесь, что вы понимаете потенциальное влияние любой команды.
Условные обозначения
См. Раздел «Условные обозначения технических советов Cisco» для получения дополнительной информации об условных обозначениях в документе.
Схема сети
В этом документе используется следующая настройка сети:
Для этого документа применяются следующие утверждения:
1/116 — идентификатор виртуального пути / идентификатор виртуального канала (VPI / VCI), назначенный для PVC на обеих сторонах коммутатора ATM.
1/116 переключается на 1/116 коммутатором ATM.
Инкапсуляция Logical Link Control (LLC) используется в примере конфигурации. Это настраивается с помощью aal5snap .
Конфигурации
Без OAM
Без OAM конфигурации маршрутизатора на обеих сторонах коммутатора выглядят так, как показано в следующих таблицах:
Гульден
интерфейс ATM1 / 0.116 многоточечных IP-адрес 10.0.0.2 255.0.0.0 пвх 1/116 протокол ip 10.0.0.1 трансляция инкапсуляция aal5snap
Бернар
интерфейс ATM2 / 0 / 0,116 многоточечный IP-адрес 10. 0.0.1 255.0.0.0 пвх 1/116 протокол ip 10.0.0.2 трансляция инкапсуляция aal5snap
Если PVC на Guilder падает, он остается на Bernard, как показано в следующих таблицах:
Гульден
Guilder (config) # interface ATM1 / 0.116 многоточечных Гульден (config-subif) # выключение Гульден # показать интерфейс atm 1 / 0.116 ATM1 / 0.116 административно вниз , линейный протокол вниз [snip]
Бернар
Bernard # показать интерфейс атм 2/0 / 0,116 ATM2 / 0 / 0. 116 работает, протокол линии работает [вырезать] Бернар # показать интерфейс atm vc atm 2/0/0.116 VCD / пиковое среднее / мин. Серийное Название интерфейса VPI Тип VCI Encaps Кбит / с Кбит / с Ячейки Sts 2/0 / 0,116 4 1116 ПВХ фиксатор 149760 UP Bernard # показать ip route Коды: C - подключен, S - статический, I - IGRP, R - RIP, M - мобильный, B - BGP. D - EIGRP, EX - EIGRP external, O - OSPF, IA - внутренняя область OSPF N1 - OSPF NSSA внешний тип 1, N2 - OSPF NSSA внешний тип 2 E1 - OSPF внешний тип 1, E2 - OSPF внешний тип 2, E - EGP i - IS-IS, L1 - IS-IS уровень-1, L2 - IS-IS уровень-2, ia - IS-IS внутри области * - кандидат по умолчанию, U - статический маршрут для каждого пользователя, o - ODR Шлюз последней инстанции не установлен 100 рэнд.0.0.0 / 8 [120/1] через 10.0.0.2, 00:00:07, ATM2 / 0 / 0.116 C 10.0.0.0/8 подключен напрямую, ATM2 / 0 / 0.116C C 40.0.0.0/8 подключен напрямую, BVI2 11. 0.0.0/22 разделен на подсети, 1 подсеть C 11.200.8.0 подключен напрямую, Ethernet0 / 0/0
с OAM
В этих таблицах показано, как выглядят конфигурации маршрутизатора с включенным управлением OAM и PVC:
Гульден с управлением OAM и PVC
интерфейс ATM1 / 0.116 многоточечных IP-адрес 10.0.0.2 255.0.0.0 пвх 1/116 протокол ip 10.0.0.1 трансляция oam-pvc manage инкапсуляция aal5snap
Bernard с OAM и PVC Management
интерфейс ATM2 / 0 / 0,116 многоточечный IP-адрес 10. 0.0.1 255.0.0.0 пвх 1/116 протокол ip 10.0.0.2 трансляция oam-pvc manage инкапсуляция aal5snap
Если PVC на Guilder выходит из строя, PVC отключается на Bernard, как показано в этих таблицах:
Гульден с управлением OAM и PVC
Guilder # настроить терминал Введите команды конфигурации, по одной в каждой строке.Закончите CNTL / Z. Guilder (config) # интерфейс atm 1 / 0.116 Гульден (config-subif) # выключение Guilder # показать интерфейсы atm 1 / 0.116 ATM1 / 0.116 отключен административно, линейный протокол не работает [вырезать] Гульден # счет atm vc VCD / пиковое среднее / мин. Серийное Название интерфейса VPI Тип VCI Encaps SC Кбит / с Кбит / с Ячейки Sts 1 / 0,116 3 1116 ПВХ SNAP UBR 155000 INAC
Bernard с OAM и PVC Management
Bernard # показать atm vc VCD / пиковое среднее / мин. Серийное Название интерфейса VPI Тип VCI Encaps Кбит / с Кбит / с Ячейки Sts 2/0/0.116 4 1116 ПВХ SNAP 155000 ВНИЗ Bernard # показать ip route Коды: C - подключен, S - статический, I - IGRP, R - RIP, M - мобильный, B - BGP. D - EIGRP, EX - EIGRP external, O - OSPF, IA - внутренняя область OSPF N1 - OSPF NSSA внешний тип 1, N2 - OSPF NSSA внешний тип 2 E1 - OSPF внешний тип 1, E2 - OSPF внешний тип 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - кандидат по умолчанию U - статический маршрут для каждого пользователя, o - ODR T - маршрут с дорожным движением Шлюз последней инстанции не установлен С 40.0.0.0 / 8 подключен напрямую, BVI2 11.0.0.0/22 разделен на подсети, 1 подсеть C 11.200.8.0 подключен напрямую, Ethernet0 / 0/0 Bernard # показать интерфейсы atm 2/0 / 0,116 ATM2 / 0 / 0.116 не работает, линейный протокол не работает [вырезать] Бернар # показать банкомат пвх 1/116 ATM2 / 0 / 0. 116: VCD: 4, VPI: 1, VCI: 116 UBR, PeakRate: 155000 AAL5-LLC / SNAP, etype: 0x0, флаги: 0xC20, режим VC: 0x0 Частота OAM: 10 секунд, частота повторных попыток OAM: 1 секунда (с) Количество повторов OAM вверх: 3, количество повторов вниз OAM: 5 Состояние кольцевой проверки OAM: отправлено OAM Состояние OAM VC: не проверено Состояние ILMI VC: не управляемый VC управляется OAM.Частота InARP: 15 минут (с) InPkts: 39, OutPkts: 53, InBytes: 3504, OutBytes: 5636 InPRoc: 36, OutPRoc: 21, Трансляции: 33 InFast: 0, OutFast: 0, InAS: 3, OutAS: 0 Получено ячеек OAM: 345 F5 InEndloop: 194, F5 InSegloop: 0, F5 InAIS: 151, F5 InRDI: 0 F4 InEndloop: 0, F4 InSegloop: 0, F4 InAIS: 0, F4 InRDI: 0 Отправлено ячеек OAM: 477 F5 Out Endloop: 326, F5 Out Segloop: 0, F5 Out RDI: 151 F4 OutEndloop: 0, F4 OutSegloop: 0, F4 OutRDI: 0 Капли ячеек OAM: 0 Состояние: ВНИЗ , состояние: НЕ ПОДТВЕРЖДЕНО
В настоящее время для этой конфигурации нет процедуры проверки.
В этом разделе представлена информация, которую можно использовать для устранения неполадок в конфигурации.
Команды поиска и устранения неисправностей
Средство интерпретации выходных данных (только для зарегистрированных клиентов) (OIT) поддерживает определенные команды show . Используйте OIT для просмотра анализа выходных данных команды show .
Примечание: См. Раздел «Важная информация о командах отладки», прежде чем вводить команды отладки .
debug atm oam — отображает ячейки OAM и общую информацию о OAM.
show interfaces atm — отображает информацию об интерфейсе ATM.
show atm pvc — отображает все постоянные виртуальные каналы (PVC) ATM и информацию о трафике. Работает только в ПО Cisco IOS версии 11.3T и новее.
show atm vc — отображает все виртуальные каналы ATM и информацию о трафике. Предоставляет меньше информации, чем show atm pvc , но доступно в версиях программного обеспечения до Cisco IOS Software Release 11.3Т.
show ip route — отображает таблицу IP-маршрутизации.
Для управления OAM и PVC можно также использовать команду oam retry команда:
— это счетчик повторных попыток OAM до объявления VC активным.
— это счетчик повторных попыток OAM до того, как VC будет объявлен отключенным.
— частота повторного опроса OAM.
Сводка
Пластиковые профили из ПВХ для соединения стеновых панелей и панелей, облицовки, углов
Tubeway Sales Ltd производит и хранит широкий ассортимент профилей из прочного ПВХ для использования в торговом оборудовании, выставках и строительстве, среди прочего. Пластиковая заглушка, пластиковая угловая секция под углом 90 градусов, пластиковая h-образная секция для соединения и пластмассовая t-секция для заполнения швов и защиты краев доступны в различных стилях и цветах.Для нестандартных специализированных профилей прилагаются обширные детали производственного инструмента. Изготовление профилей на заказ может привести к значительному снижению цен по сравнению со складскими запасами и дать большие преимущества в выборе цвета и длины.
Пожалуйста, выберите необходимый вам тип профиля из разделов ниже и нажмите. Если вы не можете найти идеальный пластиковый профиль или хотите серийный выпуск или оптовый заказ, свяжитесь с нами, чтобы обсудить ваши требования к пластиковым стеновым плитам и панелям.

ПЛАСТИКОВАЯ КОЛПАЧКА — C, J и U Раздел
Пластиковый закрывающий канал U-образного, C-образного и J-образного профилей, который идеально подходит для использования на стандартных стеновых плитах, фанере и панелях в качестве отделки и окантовки, а также коэкструдированный уплотнитель цоколя для использования в основании кухонных шкафов и бортиков. Новым в этой линейке является коэкструдированный уплотнитель для душа, который устанавливается на душевые перегородки, чтобы предотвратить утечку воды из-под перегородки для душа на пол. Обычно на складе пластиковый колпачок имеет наклонные ножки для облегчения установки и фиксации. Все размеры, цвета, размеры и цены указаны, а также множество инструментов для производства укупорочных каналов — щелкните для получения подробной информации о пластиковых укупорочных средствах.
Квадратный задний зажим на пластиковой кромке и круглый задний зажим на пластиковой кромочной полосе с неглубокими ножками, которые сужаются и захватывают доску или панель при установке.Перечислены различные размеры, цвета, размеры и цены, а также инструменты — щелкните для получения информации о пластиковом зажиме на кромке.
Пластик H Профиль для стыковки и соединения досок и панелей, в частности, в строительстве, торговом оборудовании и выставках.Помимо изготовления на заказ специального производственного оборудования, у нас в наличии равные и неравные H-образные секции, стыковые соединения и 2 части H-профиля разных цветов и размеров, все размеры и цены указаны для удобства — нажмите, чтобы просмотреть детали H-образного профиля из пластика.
Т-образный профиль из пластмассы
Пластиковый Т-образный профиль из жесткого и гибкого ПВХ для заполнения и закрытия стыков плит, а также защиты кромок от ударов на прямых и изогнутых поверхностях. В дополнение к производственному оборудованию в наличии имеются обе стандартные конструкции с прямой Т-образной секцией и Т-образной зазубриной с куполообразной верхней частью для защиты бампера. Диапазон размеров и цветов, с указанием размеров и цен — нажмите, чтобы узнать о пластиковом Т-образном профиле.
Пластиковые угловые соединения для стыковки под углом 90 градусов пенопласта, фанеры, плит и панелей.Имеющиеся в наличии размеры от 3 мм до 19 мм идеально подходят, например, для использования на выставках и в сфере торгового оборудования. Различные размеры, размеры, цвета указаны с ценами, а также производственные инструменты — щелкните для получения подробной информации о пластиковом угловом профиле.
.
No related posts.
