Снять патрон с дрели: Как снять патрон с шуруповерта

Содержание

Как снять патрон с шуруповерта

Снятие с известных моделей

В продаже имеется очень много различных моделей шуруповёртов, которые выпускаются из-под крыла многочисленных компаний. О многих из них покупатели даже не слышали. Но имеются модели, которые всегда на слуху. Чтобы наверняка понять, каким образом можно произвести демонтаж патрона, следует изучить примеры снятия этой детали на самых известных марках шуруповёрта.

Набрав в интернете соответствующий запрос, можно увидеть результат, где обязательно будет написана фраза: как снять патрон с шуруповёрта Макита. И это вполне объяснимо, ведь марка очень известная, а потому её и стоит рассмотреть.

Шуруповёрт Makita

В большинстве случаев фирма Makita изготавливает такие шуруповёрты, которые оснащаются резьбовым креплением. Он также имеет вспомогательную фиксацию в виде винта, имеющего левую резьбу. Чтобы разобрать такое устройство, необходимо придерживаться определённых действий.

Сначала потребуется по часовой стрелке открутить фиксирующий винт. После этого нужно нажать на кнопку стопора шпинделя. Корпус необходимо обернуть очень плотной тканью, а после сдавить в тисках. Ткань требуется для того, чтобы не повредить элементы конструкции. В кулачках следует стиснуть шестигранник, ударить молотком по свободной плоскости ключа, а после открутить патрон и убрать его с вала.

Этот способ должен обязательно помочь. Дело в том, что шуруповёрты Makita изготавливаются по одной технологии, а потому инструкция по разборке универсальна.

Машинки Bosch

Тем людям, кто задаётся вопросом о том, как снять патрон с шуруповёрта Bosch, следует обязательно узнать, что на такую машинку устанавливается фиксирующий винт. Именно поэтому все действия с изделием этой фирмы нужно производить в определённой последовательности:

Ключ надо поставить в кулачки машинки Бош, а после затянуть до того момента, как будут слышны несколько щелчков. Инструмент следует положить на край стола. Необходимо нажать на кнопку стопора, а после снять фиксатор, который находится на валу. Патрон нужно будет откручивать против часовой стрелки.

Стоит отметить, что при разборке оборудования необходимо быть очень внимательным и соблюдать определённую последовательность. Сборка осуществляется в обратном порядке

Важно не забыть установить все детали обратно

Теоретические знания о разборке механизма на двух аппаратах должны дать достаточные навыки для того, чтобы своими руками произвести ремонт и других видов шуруповёртов, к примеру, Хитачи Метабо (Metabo), Зубр. Вопрос о том, как снять патрон с шуруповёрта Интерскол, тоже должен отпасть, равно как не должно возникнуть проблем и с другими производителями.

Originally posted 2018-03-28 15:12:02.

Основные виды патронов для дрели

По своей конструкции делятся на два основных типа:

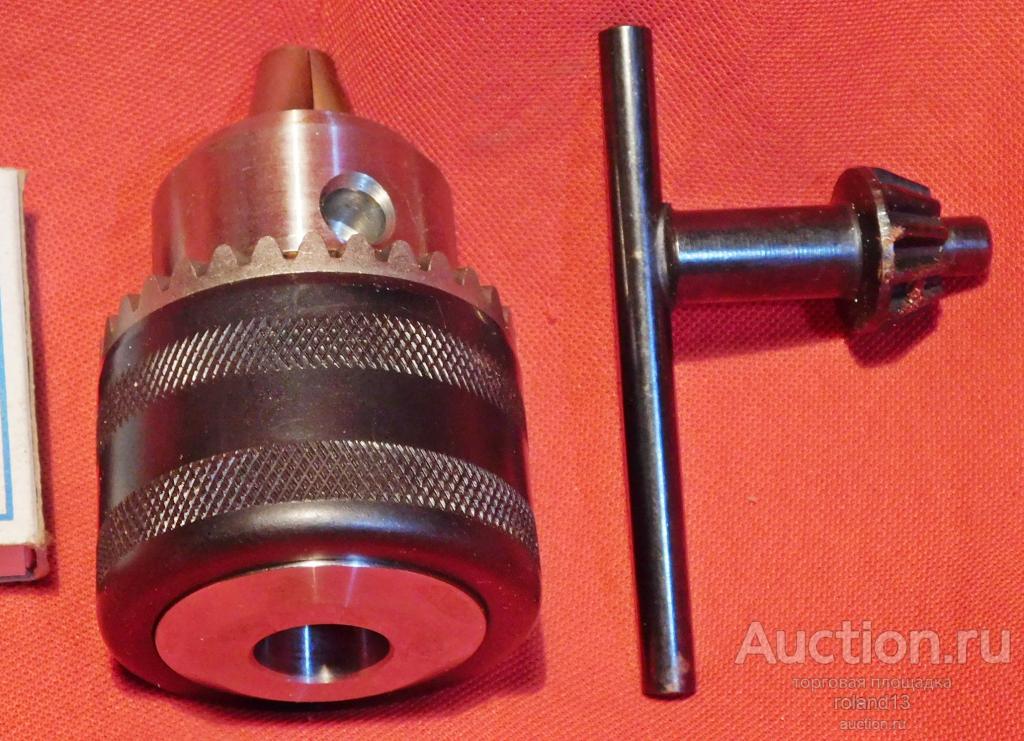

  • зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
  • быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Замена и разборка патрона на дрели

В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

  • с конусным соединением;
  • с резьбой.

Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме

При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:

  • 1,5–13 М12х1,25;
  • 1,5–13 1/2 – 20UNF.

Маркировка резьбового патрона

Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

Маркировка патрона с конусом Морзе

Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.

Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.

На советских дрелях патрон с конусным креплением просто выбивался, конструкция редуктора позволяла подобные грубости. Для снятия патрона современных моделей нужно использовать съемники или специальные приспособления

Как разобрать патрон шуруповерта или дрели? Такую процедуру необходимо периодически выполнять для технического обслуживания устройства (чистки и смазки всех его внутренних элементов), а также его мелкого ремонта. Это позволяет значительно продлить срок службы патрона.

При разборке патрона следует учитывать, к какому типу он относится. Ориентируясь на инструкции или видео, надо выполнять все действия по разборке такого устройства максимально аккуратно, чтобы не повредить его составные элементы. После того как все процедуры по техническому обслуживанию или ремонту элементов патрона для дрели выполнены, следует выполнить его сборку в обратной последовательности.

Как снять?

Теперь поговорим, как снять рассматриваемую деталь. Это может быть нужно для осуществления плановой чистки и смазывания, что позволит повысить срок работы инструмента. Сначала разберем случай отсоединения патрона с болтом фиксации. Будет нужен шестигранник, имеющий подходящий размер:

  • в первую очередь откручивается винт по часовой стрелке, если деталь с левой резьбой;
  • перед этим нужно разжать кулачки максимально, чтобы увидеть его;
  • вставляем ключ в кулаки и быстро прокручиваем его против часовой стрелки;
  • осуществляем откручивание патрона.

Если речь идет о демонтаже патрона с конусом Морзе, то здесь понадобится иметь под рукой молоток. Используя его, можно выбить хвостовик из корпусного гнезда. Сначала осуществляется разбор шуруповерта, после чего вытаскиваем вал с расположенными на нем патроном и редуктором. Используя трубный ключ, осуществляем выкручивание цилиндра зажима.

Теперь перейдем к демонтажу патрона с резьбовым соединением. Порядок действий будет таким:

  • осуществляем откручивание крепления резьбового типа при помощи Г-образного шестигранника;
  • вставляем 10-миллиметровый ключ в цилиндр короткой стороной, после чего крепко фиксируем его кулачками;
  • запускаем шуруповерт на небольших оборотах, и сразу его отключаем так, чтобы свободная часть шестигранника ударилась об опору.

В итоге всех проделанных действий фиксация резьбы должна ослабнуть, после чего зажимной цилиндр можно будет вытащить со шпинделя без особого труда.

Бывает, что снятие не удается осуществить ни одним из указанных выше способов. Тогда устройство следует разобрать, и в зависимости от производителя и модели осуществлять те или иные действия. Покажем процесс разборки на примере шуруповерта компании Makita.

Владельцы таких моделей имеют необходимость открутить патрон, где применяется резьбовая фиксация с креплением винтового типа, выполняющим вспомогательную функцию.

Тогда потребуется открутить винт, после чего нажать на клавишу стопора вала. После этого заворачиваем корпус шуруповерта в тряпку и закрепляем в тисках. Прижимаем в кулачках шестигранный ключ и бьем по нему молотком, чтобы можно было снять цилиндр.

Как демонтируют патрон шуруповерта

Делается это не только тогда, когда возникает необходимость срочного ремонта. Делается это и для обслуживания. Детали должны постоянно смазываться и очищаться. Причем это должно производиться, даже если шуруповерт давно не использовался. Если профилактика не будет регулярно выполняться, инструмент может быстро выйти из строя.

Отворачивать патрон можно различными способами. Выбор способа зависит от конструкции данного узла и способа его крепления.

Гильза, снабженная винтовым креплением

В таком патроне винт расположен между кулачками. Добраться к его головке можно только тогда, когда кулачки разведены. Взяв крестообразную отвертку, его выкручивает вращением по часовой стрелке. После этого в кулачки вставляют шестигранный ключ и начинают его двигать в противоположном направлении. Движения должны производиться достаточно резко. В первый момент придется приложить довольно значительное усилие. Если усилие на ключе является недостаточным, можно воспользоваться молотком.

Конус Морзе

При наличии конуса Морзе хвостовик выбивается из конического отверстия с помощью молотка. Если это сделать не удается, инструмент разбирают, извлекают из него вал вместе с патроном. После этого зажимной цилиндр удаляется с помощью трубного ключа. В составе этого узла обычные гайки используются достаточно редко.

Резьбовое соединение

Для работы следует воспользоваться Г-образным шестигранником 10 мм. Этот ключ необходимо вставить в кулачки, плотно зажать и повернуть. Чтобы удобнее выполнить эту операцию, шестигранник следует надежно зафиксировать в руке или в какой-то опоре. А затем включить дрель на малых оборотах лишь на долю секунды. Как правило, этого бывает достаточно для ослабления соединения и беспрепятственного демонтажа гильзы. Если воспользоваться этим методом не удается, инструмент разбирают для того, чтобы подобраться к сочленению с другой стороны.

Что это такое?

Патрон служит посадочным местом, держателем основного рабочего элемента дрели или перфоратора. Это может быть не только сверло, но и бур по бетону для инструментов с ударной функцией, специальная насадка в виде крестовой или плоской отвертки. Существуют специальные насадки для дрели, предназначенные для шлифовки, зачистки различных поверхностей. Они крепятся на округлом или многогранном штыре, который также устанавливается в патрон.

Патроны для дрелей отличаются по конструкции и способу установки на инструмент и разделяются на три вида:

  • конусные;
  • зубчато-венцовые;
  • быстрозажимные.

Конусный патрон

Был изобретен еще в 1864 году американским инженером Стивеном Морзе, который также разработал и предложил использование спирального сверла. Особенность такого патрона в том, что зажим рабочего элемента происходит за счет сопряжения двух валовых поверхностей и отдельной детали с посадочным отверстием. Поверхности валов и отверстие для установки сверла имеют равнозначные размеры конусности, угол которых колеблется в диапазоне от 1°25’43» до 1°30’26».

Регулируется угол путем поворота основы механизма, в зависимости от толщины устанавливаемого элемента.

Зубчато-венцовая конструкция

Более распространенная разновидность патронов на ручном электроинструменте для домашнего пользования. Принцип устройства такого патрона прост – на конце выходящего из дрели штифта нарезана резьба, и патрон накручивается на нее подобно гайке.

Сверло удерживается в патроне за счет трех конусообразных лепестков, расположенных по центру патрона в цанге. Когда гайка на цанге проворачивается специальным ключом, лепестки сходятся вместе и зажимают хвостовик сверла или другого рабочего элемента – венчика для миксера, насадки под отвертку, ударного зубила, метчика.

Быстрозажимной патрон

Считается наиболее удобным вариантом. Это самая поздняя по времени изобретения технологическая модификация данного устройства. Она используется практически во всех современных моделях известных производителей дрелей.

Рабочий режущий или другой элемент также фиксируется за счет специальных лепестков, только для их зажима не требуется ключ. Фиксирующие лепестки зажимаются руками – поворотом регулировочной гильзы, на которой для удобства прокручивания нанесено рифление.

Видео: Как Открутить Заклинивший Патрон На Шуруповерте

Босх и «Интерскол»

Как выкрутить картридж на отвертке Bosch? Разница между моделью Bosch и Makita заключается в том, что у первой есть автолот. Элемент заменяется так же, как и в предыдущем случае. по часовой стрелке.

Особенности анализа отвертки «Интерскол»:

  1. Для этого вставьте фигуру из восьми шестиугольников в картридж и заблокируйте его.
  2. Убедитесь, что аккумулятор полностью заряжен и угол наклона ключа находится в нижнем положении (параллельно ручке).
  3. Затем выберите режим сверления и поверните назад.
  4. Положите твердый предмет (камень, легкий вес или гантель) вниз на шестигранный ключ и нажмите на курок.
  5. Картридж откручивается тяжелыми движениями по часовой стрелке.

Как выкрутить картридж в Милуоки?

Этот продукт высокого качества, надежный. Также есть дополнительная функция. крепление винтом. При смене картриджа сначала нужно снять этот винт, инструкция не позволяет вам сделать это самостоятельно. Также данный аппарат оснащен картриджем с функцией крепления. Это включает мелкий шаг и 9/16 дюймовую нить. Рекомендуется поменять этот пункт в специализированном ремонтном центре.

Чтобы выкрутить картридж на отвертке в Милуоки, вы должны сначала попытаться удалить этот элемент обычным способом:

  1. Необходимо открыть кулачки и открутить винт, который состоит из левой резьбы.
  2. Если это не удалось, используйте удар, чтобы слегка ударить молотком, чтобы переместить нить.
  3. Затем следуйте шестигранному ключу восемь, чтобы нажать кулаки.
  4. Переключиться назад.
  5. Это займет несколько секунд, чтобы начать. В этом случае необходимо поставить твердый предмет под ключ.

Как правило, после этой процедуры картридж отвинчивается, но может возникнуть необходимость вставить плоскую отвертку на боковой стороне элемента и аккуратно сместить нить. В редких случаях необходимо полностью разобрать устройство, сняв редуктор со шпинделем.

Hitachi и Бизон

Оба устройства похожи. Отвинчивая картридж нужно отсоединить от вала. Это делается довольно легко. Стандартные шаги должны быть приняты. Поверните винт по часовой стрелке, а затем извлеките картридж.

Как выкрутить картридж Makita 627 ld?

Действия выполняются в несколько этапов:

  1. В этом случае вам нужна отвертка с плоской головкой.
  2. Вам нужно будет повернуть винт против часовой стрелки.
  3. Шестиугольник на восемь, чтобы нажать на элемент.
  4. Извлеките картридж без особых усилий.

Другие детали от иностранных производителей (например, картриджи Deko) также подходят для этой модели. Вам просто нужно переподключить детали в обратном порядке.

Как выкрутить картридж на Divolt-220 и Nikkey

Этот инструмент работает с сетью. Он оснащен держателем кл

Как снять патрон с дрели

Снимать патрон с электродрели приходится для его очистки или замены. Сам процесс демонтажа несложен, а возникающие иногда затруднения решаемы. Наше руководство наглядно показывает, как правильно снять патрон с дрели своими руками.

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

  1. Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
  2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О способе крепления говорит и маркировка, выбитая на патроне:

  1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
  2. В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).

Снимаем резьбовой патрон

У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

Стопорный винт резьбового патрона.

Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

Откручиваем стопорный винт патрона.

Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

Подбираем ключ к патрону.

Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

Готовим рожковый ключ.

Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

Постарайтесь не сорвать шлицы.

Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

Теперь резьба станет податливей и винт отвернется.

Стопорный винт выкручен.

Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

Откручиваем патрон.

Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

Таким методом удается откручивать довольно сильно прикипевшие патроны.

Снятый с дрели резьбовой патрон.

После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

Перед закручиванием стопорного винта капните немного краски на резьбу.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция.

Как снять и поменять патрон с электродрели самостоятельно

Даже у самого надежного фирменного электроинструмента, такого как электродрель, перфоратор или шуруповерт, не говоря об инструменте китайского производства, со временем, в зависимости от интенсивности эксплуатации, изнашивается и начинает плохо держать сверла, биты, или заклинивать зажимной патрон.

Такая участь постигла и патрон моей электродрели, служащей верно уже более 12 лет. Проявляться неисправность начала с заклинивания, выражающегося в трудности вращения отжимного кольца.

Вдобавок вовнутрь патрона при ремонте квартиры попала вода, и в направляющих пазах кулачков патрона появился налет ржавчины. Рабочие поверхности кулачков тоже износились. Хотя сверлильный патрон еще был рабочим, но менять сверла было крайне неудобно.

Решил заменить его новым, и тут возник вопрос, а как снять патрон с вала дрели?

Способы крепления сверлильного патрона

Для того чтобы ответить на вопрос как снять сверлильный патрон нужно разобраться в существующих способах крепления патронов на валах дрелей и шуруповертов.

Применяются два способа закрепления зажимного патрона на электроинструменте. Первый способ предложил еще в 1864 году Стивен Морзе с помощью конуса. Морзе кстати является и изобретателем спирального сверла.

Суть способа заключается в сопряжении двух поверхностей в виде вала и детали с отверстием, имеющих одинаковую конусность с углом в диапазоне от 1°25’43″ до 1°30’26″. В честь изобретателя этот способ крепления назвали конус Морзе, который изображен на фотографии ниже.

Конус на фотографии имеет больший угол для наглядности.

Способ крепления на конусе Морзе широко распространен, так как является простым и достаточно надежным при нагрузках вдоль оси, как в дрелях и шуруповертах.

Для крепления сверлильного патрона достаточно с небольшим усилием надеть его тыльной стороной на вал с конусом Морзе. Снимается патрон тоже просто, достаточно нанести удар по его корпусу вдоль оси в направлении места установки сверла молотком.

Возможность быстро устанавливать и снимать инструмент в процессе работы является главным преимуществом крепления с помощью конуса Морзе.

Второй, более распространенный в настоящее время для крепления сверлильного патрона на валах электроинструмента, это резьбовой.

На конце вала, выходящего из дрели или шуруповерта, нарезана метрическая или дюймовая резьба и сверлильный патрон, как гайка до упора во фланец, накручивается на этот вал. Так как резьба правая, а при выполнении работ в основном патрон вращается по часовой стрелке, то он постоянно затягивается и тем самым обеспечивается надежное его крепление на инструменте.

Каким способом закреплен сверлильный патрон на инструменте

Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.

Маркировка сверлильных патронов крепящихся с помощью конуса Морзе

В соответствии с ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры.» предусмотрено девять типоразмеров конусов Морзе для крепления сверлильных патронов: В7, В10, В12, В16, В18, В22, В24, В32 и В45. Чем число после буквы В больше, тем больше размер конуса.

Теперь и Вы с легкостью определите способ установки сверлильного патрона, изображенного на фотографии по нанесенной на нем маркировке. Очевидно, что данный патрон крепится с помощью конуса Морзе типоразмера В10. Для снятия с вала электроинструмента этого патрона понадобится сбить его молотком.

В маркировке перед В10 нанесены еще цифры 1-6. Они обозначают диапазон диаметров хвостовиков свёрл, которые позволяет зажимать патрон.

Маркировка сверлильных патронов крепящихся с помощью резьбы

Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне.

Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно.

В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 — диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).

Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патронов, это с помощью ключа и быстрозажимные. Ключевые кулачковые патроны появились давно и хорошо знакомы любому домашнему мастеру. Быстрозажимные патроны стали применять совсем недавно, и они быстро завоевали большую популярность.

На фотографии слева Вы видите быстрозажимной патрон, а справа – ключевой с ключом. Существует мнение, что ключевой патрон лучше зажимает сверла, но из многолетнего опыта эксплуатации как ключевого патрона, так и быстрозажимного осмелюсь утверждать, что разницы никакой нет.

Оба вида патронов зажимают с одинаковым успехом. Только удобство и скорость смены сверл в дрели с быстрозажимным патроном неоспоримы.

Не нужен ключ, который вечно теряется при работе, если его не закрепить на дрели или не привязать к ней на веревке, для зажатия сверла нужно задействовать две руки.

Способ зажима патрона не связан со способом его крепления на валу дрели, поэтому если будете менять патрон с ключевым способом зажима, то советую установить вместо него патрон с быстрозажимным способом фиксации сверл.

Как открутить с дрели патрон закрепленный с помощью резьбового соединения

Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой. Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта. Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.

На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку. Чтобы винт при сверлении не откручивался, он установлен с левой резьбой. Поэтому откручивать винт надо, вращая отвертку по часовой стрелке. Винта может и не быть. В таком случае сразу приступают ко второму шагу – отвинчивания патрона.

Как открутить патрон с вала дрели или шуруповерта

Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.

Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок не было.

После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.

Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.

Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком.

Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить.

Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.

Как навинтить патрон на вал дрели или шуруповерта

Найти новый винт с левой резьбой не получилось, потому что их применяют только в исключительных случаях. Попробовал закрутить вин на место в вал дрели, закрутился без проблем и держался, к моему удивлению, крепко.

Для более удобной затяжки и в дальнейшем откручивания решил прорезать с помощью ножовки по металлу в головке винта шлиц под плоскую отвертку. Для того, чтобы не испортить уже подпорченную резьбу, перед зажимом винта в тиски, обернул резьбу кусочком кожи.

Заблаговременно был куплен такого же типа сверлильный быстрозажимной патрон. Установить его на дрель не представляло никаких трудностей. Навинчивается по часовой стрелке, как обыкновенная гайка на болт. Достаточно слегка патрон наживить на резьбу вала и придерживая слегка патрон за корпус включить дрель. Когда патрон накрутится до упора, отпустить его и выключить дрель.

Далее нужно разжать кулачки патрона и завинтить фиксирующий винт. Теперь дрель отремонтирована и опять готова к работе. Пробное сверление показало, что дрель стала работать как новая, патрон держится крепко, сверло легко и надежно зажимается.

Источник: https://YDoma.info/remont-svoimi-rukami/remont-ehlektricheskih-izdelij/remont-dreli-zamena-patrona.html

Как снять патрон с дрели

Для большей функциональности дрели и шуруповерты сейчас снабжаются зажимным патроном. Это устройство позволит зажать любой инструмент, имеющий цилиндрический или гранёный хвостовик, неважно сверло это или бита для шуруповерта. Наиболее часто используются трехкулачковые самоцентрирующие патроны.

Но как и любое механическое устройство кулачковый патрон может выйти из строя, кроме того иногда возникает ситуация когда патрон нужно заменить для установки другой оснастки. Часто эта ситуация возникает при использовании в качестве дрели перфоратора или при работе с миниатюрными свёрлами, хвостовики которых невозможно зажать обычным патроном.

В нашей статье мы опишем, как закреплён патрон на рабочем вале инструмента, и каким образом его правильно демонтировать.

Виды крепления патронов

Существует три основных вида фиксации патрона на валу:

1. Конус Морзе, маркируется литерой «В» с цифрой, указывающей на его размер. В последнее время встречается только на машиностроительном производстве, но, тем не менее, достаточно надёжный способ фиксации.

2. Резьбовое крепление. Маркируется обозначением резьбы в дюймах или метрических единицах с указанием размерности. Резьба направлена в обратную сторону от направления вращения, это позволяет избежать разбалтыванию и скручиванию при работе.

Маркировка на патроне. Литера Z на верхнем кольце и размерность, в дюймах, на центральном.

Наиболее часто в бытовых инструментах встречается именно резьбовая сборка на дополнительном винтовом креплении, это связано с достаточной надёжностью и простотой устройства этих устройств. К тому же такой патрон гораздо легче снять в бытовых условиях.

Нужно отдельно отметить и быстросъёмные зажимные устройства, получившие широкое распространение в последнее время. Обычно этот тип устройств устанавливается на универсальные ударные дрели и перфораторы. Для быстрой смены оснастки. В этом случае патрон объединён с устройством фиксации на валу шлицевого типа.

Снятие патрона с дрели

В первую очередь обратимся к быстросъёмному патрону. Для того чтобы снять это устройство достаточно просто зажать верхнее кольцо зажимного устройства и провернуть нижнее кольцо до щелчка. Обычно границы поворота показаны на самом патроне.


Зафиксировав верхнее кольцо с маркировкой, с силой проворачиваем нижнее кольцо с линией до обозначения снятого устройства. После чего устройство легко снимается по направлению оси вала. На кулачковом патроне изначально выставлено разомкнутое положение. Если нет, то достаточно провернуть нижнюю часть по отношению к верхнему кольцу до щелчка.


На фото отчётливо видна граница быстросъёмного устройства и самого патрона. Для того чтобы снять сам патрон, нам потребуется отвёртка или ключ-шестигранник.

Тут видно кулачки патрона, опущенные до крайнего положения. И на самом дне гнезда виден осевой винт под шлицевую отвёртку. Этот винт и нужно будет выкрутить для того чтобы снять зажимной патрон зафиксированный на валу.
Вот, например патрон, жёстко зафиксированный на валу

В этом случае для его съёма потребуется крестовая отвёртка.
Нужно отметить, что нередко встречаются и винты под ключ-шестигранник.

Снятие патрона на резьбе, с обратным винтом

Для того чтобы снять патрон с оси нам необходимо в первую очередь выкрутить центральный винт. Для того чтобы получить к нему доступ нужно раздвинуть кулачки до упора. После чего вставить внутрь гайковёрт или отвёртку резким движением «сдернуть» его. Резьба винта левого направления. Сам винт залит герметиком, и его очень сложно провернуть.

Кроме того нужно отметить что в работе стоит использовать качественный инструмент. При работе китайской отвёрткой у меня просто сорвало шлиц. При этом сам винт остался в нетронутом положении. Помог только удар по винту, после чего головка стронулась с места и процесс пошёл. После выкручивания винта нужно снять сам корпус патрона.

Затем нужно скрутить сам патрон с резьбы. В этом случае резьба правая, обратная винту. Очень сложно сорвать резьбу, так как при работе она «прикипает». Требуется значительное приложение усилий, но процесс можно ускорить.

В этом случае можно использовать ключ-шестигранник, зажатый в патроне. Это позволит удлинить рычаг, а при наличии «реверса» использовать сам инструмент. Для использования инструмента нужно либо зажать шестигранник в тисках, и включить его, либо ударить им по столу при вращении на небольших оборотах.

Снятие патрона с конусом Морзе

В этом случае вам потребуется выколотка и молоток. В роли выколотки можно использовать П-образный съёмник, с клиновидными в плане лапами. Его необходимо установить так, чтобы ось конуса проходила между лапами, после чего аккуратно вбивать его между патроном и дрелью. Входя внутрь съёмник должен выдавить патрон с конуса.

На фото трехкулачковые патроны разного типа и конусы Морзе нескольких размеров.

В качестве съёмника можно использовать рожковый ключ или любое другое приспособление позволяющее воздействовать на патрон в осевом направлении.

Стоит отметить, что все действия по демонтажу патронов, особенно с конусом Морзе стоит проводить крайне аккуратно. Так как излишняя торопливость может привести к повреждению корпуса дрели или травме.

Установка патрона

Установка производится в обратном порядке. В случае с резьбовой фиксацией сначала нужно накрутить корпус патрона на резьбу. Затем завинтить контрольный винт. Перед этим желательно капнуть на него немного герметика. Для дополнительной фиксации.

Установка зажимного патрона на конус Морзе, проста и незамысловата.

Нужно вставить конус в гнездо и резко ударить по нему. После насаживания проверить фиксацию. В дальнейшем при работе конус осядет ещё больше.

Источник: https://instrumentiks.ru/sovety/kak-snyat-patron-s-dreli

Как снять патрон с дрели и заменить его в зависимости от вида

Когда дрель работает исправно, то у пользователя вопросов не возникает, но бывают случаи, требующие ее разборки, многие входят в ступор, решая возникшую проблему: как же снять патрон с дрели. Чтобы правильно выполнить такую операцию, необходимо знать, каким способом закреплен патрон на валу, а потом уже начинать демонтаж.

Классификация патронов

Существуют следующие виды патронов:

  • быстрозажимного действия или самозажимное устройство;
  • sds-устройства цангового типа;
  • кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

Ремонт патрона такого вида не предусмотрен — только замена.

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих , 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

  • 1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
  • М13 — резьба метрическая с диаметром 13 мм;
  • 1,2 — шаг резьбы.

При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный.

Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения.

Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.

Конус Морзе

Некоторые дрели оснащены переходником (адаптером) для зажимного механизма, что позволяет проводить сверление с максимальной точностью.

Проблемы патронного механизма

В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым механизмом: 3 или 4 кулачка надежно удерживают режущий инструмент, перемещаться они могут только вдоль оси вала дрели. Быстрозажимной патрон регулируется вручную, более сложные конструкции, применяемые в современных дрелях – при помощи ключа.

Во время работы может появиться биение зажатой биты, причиной является износ кулачков во время длительной эксплуатации. Ремонт инструмента производится следующим образом: надо снять устройство с вала, такие же действия необходимы при заклинивании сверла, потому что удалить его можно только после полной разборки патронной части изделия.

Встречается и такая неисправность: патрон проворачивается относительно вала инструмента. Причина такого поведения — повреждение резьбовой части крепления устройства, или у посадочного конуса возникло проседание. Выход из создавшегося положения — поменять патрон на исправный аналог.

Инструмент для проведения работ

Замена патрона дрели производится легко, если вы знаете конструкцию этого узла и методы его крепления. Для проведения ремонта вам понадобится простой набор инструмента:

  • слесарные тиски, можно использовать не стандартные, а уменьшенный вариант для домашних нужд;
  • молоток стальной;
  • столярная киянка;
  • плоскогубцы или пассатижи;
  • трубный ключ среднего размера;
  • набор гаечных ключей;
  • штангенциркуль;
  • отвертка;
  • напильник;
  • наждачная бумага для шлифования.

В перечне указан минимальный набор, бывают ситуации, когда могут потребоваться и другие слесарные приспособления.

Демонтируем патрон

В зависимости от способа крепления патронного механизма, методы разборки будут различаться.

Резьбовое соединение

Разбирать такую конструкцию надо в таком порядке.

  1. Аккуратно производим откручивание стопорного винта.
  2. Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
  3. Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.

Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:

Соединение конусом

Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.

После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.

Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.

Источник: http://Tehnika.expert/dlya-remonta/drel/kak-snyat-patron.html

Как снять патрон с дрели — инструкция с описанием

Достаточно часто при эксплуатации дрелей возникает износ различных конструктивных деталей. Одной из таковых деталей является патрон, при износе которого наблюдается ряд разнообразных проблем.

Зачастую проявляется износ патрона в виде ненадежной фиксации сменных насадок для дрели. Чтобы исключить такую неисправность, потребуется выполнить демонтаж изделия, а также осуществить его замену или ремонт.

Как можно снять патрон с дрели, целесообразно рассмотреть более подробно.

Зачем это нужно

У каждой дрели в конструкции имеется очень важная деталь, которая позволяет надежно фиксировать насадки для проведения соответствующих работ. Принцип работы патрона основывается на кулачковом механизме, то есть фиксация рабочих насадок осуществляется посредством фиксации между тремя/четырьмя кулачками. Кулачки имеют форму конуса, и движутся только в одном продольном направлении.

Демонтаж и разборка патрона дрели требуются не только тогда, когда в данном устройстве происходит заклинивание сверла или биты. Часто мастера стремятся расширить функционал своей дрели, что также является причиной для демонтажа изделия.

Патроны подразделяются на два основных вида: ключевые и быстрозажимные. Быстрозажимные устройства не подлежат ремонту, поэтому при их неисправности, требуется замена.

Ключевые или кулачковые устройства подлежат ремонту в зависимости от вида поломок.

Ремонт ключевого патрона может потребоваться, если осуществляется ненадежное крепление сверла. Для обеспечения надежной фиксации потребуется разобрать патрон и очистить кулачки от загрязнений. Если кулачки не имеют признаков повреждений, то их следует смазать смазочным материалом, после чего установить обратно на дрель.

Как снять и заменить резьбовой патрон

О том, как осуществить замену патрона на дрели, знают далеко не все владельцы таковых инструментов. Но рано или поздно приходит время, когда изделие дает сбой, в результате чего требуется раскрутить устройство для его замены или ремонта. Как это сделать, узнаем далее.

Резьбовой патрон имеет простую конструкцию фиксирующего устройства. Для его демонтажа потребуется воспользоваться крестовой отверткой, а иногда и плоской. Чтобы уточнить, какая отвертка потребуется, следует кулачки изделия спрятать внутрь. Внутри будет видна головка фиксирующего элемента, который и следует выкручивать по направлению часовой стрелки.

После того, как крепежный винт будет выкручен, можно приступать к демонтажу самого устройства. Для его снятия нужно раскрутить изделие по направлению против часовой стрелки. Если вручную выкрутить изделие не удается, то можно зафиксировать инструмент в тисках, после чего воспользоваться сантехническим ключом. Таким простым способом демонтируются резьбовые патроны с дрелей или шуруповертов.

Резьбовое крепление – подразумевает наличие на дрели метрической или дюймовой резьбы. При покупке нового патрона

Как снять патрон с дрели и заменить его в зависимости от вида

Как снять резьбовой патрон с дрели, способы крепления патронов

Снимать патрон с электродрели приходится для его очистки или замены. Сам процесс демонтажа несложен, а возникающие иногда затруднения решаемы. Наше руководство наглядно показывает, как правильно снять патрон с дрели своими руками.

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

  • Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
  • Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.
  • Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

    О способе крепления говорит и маркировка, выбитая на патроне:

  • Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
  • В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).
  • Снимаем резьбовой патрон

    У дрелей с функцией реверса сверлильный патрон дополнительно фиксируется стопорным винтом, видимым сквозь раскрытые кулачки.

    Стопорный винт резьбового патрона.

    Шлицы на головке винта могут быть крестообразные, под шестигранник или даже «звездочкой». Подготовьте нужную отвертку, ключ или биту. Используйте инструмент с целыми шлицами, точно подходящими по размеру.

    Откручиваем стопорный винт патрона.

    Замерьте на валу дрели размер места под ключ. Скорее всего, это будет 14 мм для инструмента среднего класса или 17 мм для более мощного аппарата.

    Подбираем ключ к патрону.

    Подготовьте рожковый ключ с тонкими губками. Можно взять подходящий из ремонтного комплекта велосипеда или сточить грани обычного ключа на наждаке.

    Готовим рожковый ключ.

    Удерживая вал дрели ключом, попробуйте отверткой открутить винт по часовой стрелке (левосторонняя резьба).

    Постарайтесь не сорвать шлицы.

    Если резьба «не пошла», закрепите патрон электродрели в тисках и ударьте несколько раз по головке винта молотком через стальной стержень.

    Теперь резьба станет податливей и винт отвернется.

    Стопорный винт выкручен.

    Далее откручивайте сам патрон против часовой стрелки (правосторонняя резьба), используя два ключа – рожковый и патронный.

    Откручиваем патрон.

    Могут возникнуть затруднения. Попробуйте увеличить рычаг, зажав в патроне шестигранный ключ.

    В крайнем случае воспользуйтесь тисками, расположив в них дрель как на фото ниже.

    Сдвиньте патрон с места ударами по воротку, закрепленному через четырехгранную головку.

    Таким методом удается откручивать довольно сильно прикипевшие патроны.

    Снятый с дрели резьбовой патрон.

    После очистки установите патрон в обратной последовательности, помня о разных направлениях резьбы.

    Перед закручиванием стопорного винта капните немного краски на резьбу.

    Специфика конусного крепления

    В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

    В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

    Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

    Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

    При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция.

    Патрон для дрели: как снять, заменить, разобрать – видео, фото

    Среди домашних мастеров наиболее распространены патроны для дрели двух видов — ключевые (зубчато-венцовые) и быстрозажимные (БЗП). Особенности эксплуатации именно этих патронов мы попробуем разобрать в данной статье и всесторонне осветить все основные нюансы и сложности работы с ними.

    Наиболее распространенными для бытовых дрелей и шуруповертов являются зубчато-венцовые и быстрозажимные патроны

    Основные виды патронов для дрели

    По своей конструкции зажимы для дрели делятся на два основных типа:

    • зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
    • быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

    Разновидности патронов для дрели

    Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

    Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ.

    Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры.

    Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

    Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

    К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

    По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа.

    Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять.

    Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

    Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

    Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела.

    Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели.

    Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

    Конструкция и особенности зубчато-венцового патрона

    Классический патрон для дрели относится к зажимным устройствам цангового или кулачкового типа. В них можно зажимать не только различные инструменты с круглым хвостовиком, но и заготовки цилиндрической формы для их дальнейшей обработки. Основными элементами конструкции зажимных кулачковых патронов являются:

    • корпус цилиндрической формы;
    • регулировочное кольцо или гильза, вращающиеся на внешней поверхности корпуса;
    • кулачковый механизм или цанга, установленные во внутренней части корпуса устройства.

    Конструкция кулачкового (зубчато-венцового) патрона с ключом

    В свою очередь цанговый механизм, элементы которого изготавливаются из закаленной стали, состоит из трех абсолютно одинаковых кулачков, которые при вращении регулировочного кольца или гильзы одновременно приближаются друг к другу, тем самым обеспечивая надежный зажим хвостовика инструмента. В первых моделях патронов для механических дрелей кулачки цанги сходились за счет вращения регулировочного колеса, сейчас для этого используется регулировочная гильза.

    Одной стороной патроны для дрели устанавливаются на вал используемого оборудования, а с другой в них вставляется инструмент, при помощи которого будет выполняться обработка. Зажимные кулачковые патроны используются преимущественно для фиксации в них следующих инструментов:

    • сверл;
    • фрез;
    • метчиков с хвостовиками небольшого диаметра.

    Кулачковый патрон дрели предназначен для зажима насадок с цилиндрическим или шестигранным хвостовиком

    Как снять патрон с резьбовым соединением

    Вопрос о том, как снять патрон с дрели, который фиксируется на ней при помощи резьбового соединения, возникает у домашних мастеров достаточно часто. Снимать такой зажим надо с учетом того, что он установлен при помощи нестандартной левой резьбы.

    Резьбовой элемент зажимного устройства находится в его внутренней части, поэтому необходимо сначала максимально раздвинуть зажимные кулачки, что обеспечит доступ к фиксирующему винту, который откручивается при помощи обычной крестовой отвертки. В дрелях без такого винта патрон просто скручивается с их вала без проведения вышеописанных подготовительных работ.

    Головка фиксирующего винта может быть крестообразной, с прямым шлицом, под шестигранник или даже «звездочкой»

    Винт с левой резьбой, при помощи которого на дрели фиксируется резьбовой патрон, может со временем изнашиваться. Чтобы восстановить надежность такого соединения, можно выполнить следующие действия:

    • вставить крестовую отвертку в головку винта патрона на дрели;
    • легкими ударами молотка углубить винт в резьбовое отверстие.

    Такие действия не нанесут вреда крепежному узлу дрели, но позволят фиксировать на ней зажимное устройство более точно и надежно.

    Замена патрона резьбового типа на дрели может быть выполнена и при помощи ключа на 14, что значительно облегчает данный процесс. Чтобы не совершить ошибок, когда вы соберетесь разбирать патрон данного типа, можно предварительно познакомиться с теоретическим материалом на данную тему и просмотреть соответствующее видео.

    Замена и разборка патрона на дрели

    В вопросе о том, как заменить износившийся патрон на дрели, нет ничего сложного. Для этого достаточно приобрести соответствующее зажимное устройство, снять с дрели старое и установить на нее новое. При этом следует иметь в виду, что как на обычную, так и на минидрель могут устанавливаться патроны двух типов:

    • с конусным соединением;
    • с резьбой.

    Патроны, для установки на дрель которых используется резьба, снимаются и фиксируются по вышеописанной схеме. При замене такого устройства мало знать, что оно является резьбовым, важно также учитывать маркировку, которая в обязательном порядке на него нанесена. Маркироваться такие зажимные патроны могут следующим образом:

    • 1,5–13 М12х1,25;
    • 1,5–13 1/2 – 20UNF.

    Маркировка резьбового патрона

    Интервал 1,5–13, присутствующий в данных обозначения, указывает на минимальный и максимальный диаметры устанавливаемого режущего инструмента. Правила замены патрона на дрели предполагают, что новое зажимное устройство должно иметь маркировку, полностью идентичную обозначению старого.

    С вопросом о том, как заменить конусный патрон на дрели, все обстоит несколько проще. На устройства данного типа также может быть нанесена различная маркировка, а именно:

    Маркировка патрона с конусом Морзе

    Чтобы заменить на дрели патрон данного типа, необходимо просто подобрать зажимное устройство с соответствующей маркировкой и вставить его посадочную часть в конусное отверстие сверлильного оборудования. Ориентироваться в такой маркировке достаточно просто: буква «В» означает, что это патрон именно конусного типа, а цифра указывает на диаметр нижней части посадочного отверстия.

    Снятие с дрели патрона конусного типа выполняется так же просто, как и его установка. Для того чтобы выполнить такую процедуру, необходимо просто выбить зажимное устройство из посадочного отверстия дрели, для чего используется обычный молоток. С подробностями установки и снятия конусного патрона электрической дрели также можно познакомиться, просмотрев соответствующее видео.

    На советских дрелях патрон с конусным креплением просто выбивался, конструкция редуктора позволяла подобные грубости. Для снятия патрона современных моделей нужно использовать съемники или специальные приспособления

    Как разобрать патрон шуруповерта или дрели? Такую процедуру необходимо периодически выполнять для технического обслуживания устройства (чистки и смазки всех его внутренних элементов), а также его мелкого ремонта. Это позволяет значительно продлить срок службы патрона.

    При разборке патрона следует учитывать, к какому типу он относится.

    Ориентируясь на инструкции или видео, надо выполнять все действия по разборке такого устройства максимально аккуратно, чтобы не повредить его составные элементы.

    После того как все процедуры по техническому обслуживанию или ремонту элементов патрона для дрели выполнены, следует выполнить его сборку в обратной последовательности.

    Ремонт дрели, шуруповерта Как заменить сверлильный патрон

    Даже у самого надежного фирменного электроинструмента, такого как электродрель, перфоратор или шуруповерт, не говоря об инструменте китайского производства, со временем, в зависимости от интенсивности эксплуатации, изнашивается и начинает плохо держать сверла, биты, или заклинивать зажимной патрон.

    Такая участь постигла и патрон моей электродрели, служащей верно уже более 12 лет. Проявляться неисправность начала с заклинивания, выражающегося в трудности вращения отжимного кольца.

    Вдобавок вовнутрь патрона при ремонте квартиры попала вода, и в направляющих пазах кулачков патрона появился налет ржавчины. Рабочие поверхности кулачков тоже износились. Хотя сверлильный патрон еще был рабочим, но менять сверла было крайне неудобно.

    Решил заменить его новым, и тут возник вопрос, а как снять патрон с вала дрели?

    Способы крепления сверлильного патрона

    Для того чтобы ответить на вопрос как снять сверлильный патрон нужно разобраться в существующих способах крепления патронов на валах дрелей и шуруповертов.

    Применяются два способа закрепления зажимного патрона на электроинструменте. Первый способ предложил еще в 1864 году Стивен Морзе с помощью конуса. Морзе кстати является и изобретателем спирального сверла.

    Суть способа заключается в сопряжении двух поверхностей в виде вала и детали с отверстием, имеющих одинаковую конусность с углом в диапазоне от 1°25’43″ до 1°30’26″. В честь изобретателя этот способ крепления назвали конус Морзе, который изображен на фотографии ниже.

    Конус на фотографии имеет больший угол для наглядности.

    Способ крепления на конусе Морзе широко распространен, так как является простым и достаточно надежным при нагрузках вдоль оси, как в дрелях и шуруповертах.

    Для крепления сверлильного патрона достаточно с небольшим усилием надеть его тыльной стороной на вал с конусом Морзе. Снимается патрон тоже просто, достаточно нанести удар по его корпусу вдоль оси в направлении места установки сверла молотком.

    Возможность быстро устанавливать и снимать инструмент в процессе работы является главным преимуществом крепления с помощью конуса Морзе.

    Второй, более распространенный в настоящее время для крепления сверлильного патрона на валах электроинструмента, это резьбовой.

    На конце вала, выходящего из дрели или шуруповерта, нарезана метрическая или дюймовая резьба и сверлильный патрон, как гайка до упора во фланец, накручивается на этот вал. Так как резьба правая, а при выполнении работ в основном патрон вращается по часовой стрелке, то он постоянно затягивается и тем самым обеспечивается надежное его крепление на инструменте.

    Каким способом закреплен
    сверлильный патрон на инструменте

    Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.

    Маркировка сверлильных патронов
    крепящихся с помощью конуса Морзе

    В соответствии с ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры.» предусмотрено девять типоразмеров конусов Морзе для крепления сверлильных патронов: В7, В10, В12, В16, В18, В22, В24, В32 и В45. Чем число после буквы В больше, тем больше размер конуса.

    Теперь и Вы с легкостью определите способ установки сверлильного патрона, изображенного на фотографии по нанесенной на нем маркировке. Очевидно, что данный патрон крепится с помощью конуса Морзе типоразмера В10. Для снятия с вала электроинструмента этого патрона понадобится сбить его молотком.

    В маркировке перед В10 нанесены еще цифры 1-6. Они обозначают диапазон диаметров хвостовиков свёрл, которые позволяет зажимать патрон.

    Маркировка сверлильных патронов
    крепящихся с помощью резьбы

    Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

    Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне.

    Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно.

    В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

    В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

    Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 – диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).

    Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

    В бытовых дрелях и шуруповертах обычно устанавливают один из видов по способу зажатия рабочего инструмента патронов, это с помощью ключа и быстрозажимные. Ключевые кулачковые патроны появились давно и хорошо знакомы любому домашнему мастеру. Быстрозажимные патроны стали применять совсем недавно, и они быстро завоевали большую популярность.

    На фотографии слева Вы видите быстрозажимной патрон, а справа – ключевой с ключом. Существует мнение, что ключевой патрон лучше зажимает сверла, но из многолетнего опыта эксплуатации как ключевого патрона, так и быстрозажимного осмелюсь утверждать, что разницы никакой нет.

    Оба вида патронов зажимают с одинаковым успехом. Только удобство и скорость смены сверл в дрели с быстрозажимным патроном неоспоримы.

    Не нужен ключ, который вечно теряется при работе, если его не закрепить на дрели или не привязать к ней на веревке, для зажатия сверла нужно задействовать две руки.

    Способ зажима патрона не связан со способом его крепления на валу дрели, поэтому если будете менять патрон с ключевым способом зажима, то советую установить вместо него патрон с быстрозажимным способом фиксации сверл.

    Как открутить с дрели патрон
    закрепленный с помощью резьбового соединения

    Как правило, патроны, закрепленные с помощью резьбы на валу инструмента, дополнительно фиксируются еще и винтом с левой резьбой. Поэтому съем сверлильного патрона надо начинать с отвинчивания этого винта. Для того чтобы до винта добраться необходимо кулачки патрона на сколько это возможно утопить внутрь, как показано на фотографии.

    На донышке патрона по центру должна показаться головка винта со шлицом под крестовую отвертку или звездочку. Чтобы винт при сверлении не откручивался, он установлен с левой резьбой. Поэтому откручивать винт надо, вращая отвертку по часовой стрелке. Винта может и не быть. В таком случае сразу приступают ко второму шагу – отвинчивания патрона.

    Как открутить патрон с вала дрели или шуруповерта

    Чтобы снять патрон с инструмента нужно зафиксировать вал и захватив патрон за корпус свинтить его, вращая против часовой стрелки, если смотреть со стороны кулачков. Главное сорвать патрон с мертвой точки, дальше он обычно легко откручивается.

    Мне повезло, так как на круглом основании патрона имелись фаски, за которые хорошо можно было зацепиться рожковым ключом №19. В купленном на замену патроне таких выборок небыло.

    После захвата патрона рожковым ключом и одного резкого удара по ключу молотком даже без фиксации вала, как на фотографии, патрон стронулся с места. Но откручивался туго, и на это была своя причина. Пришлось продолжать скручивать его легкими ударами по ключу молотком.

    Заглядывая внутрь патрона, я не заметил фиксирующий винт потому, что отверстие в головке под биту вида звездочка было забито грязью, которую всего лишь надо было удалить. Поэтому, откручивая патрон, я одновременно срывал резьбу фиксирующего винта, странно, что он не обломился.

    Если фасок на основании патрона нет, то тогда нужно зажать в его губках шестигранный пруток или болт М10-12 с шестигранной головкой, на которую накинуть ключ и стукнуть по нему молотком.

    Если таким образом свинтить патрон не получится, то придется разбирать дрель, вынимать вал с патроном, зажимать его в тисках и скрутить.

    Вместо рожкового ключа можно воспользоваться трубным ключом, захватив патрон за внешнюю часть корпуса.

    Как навинтить патрон на вал дрели или шуруповерта

    Найти новый винт с левой резьбой не получилось, потому что их применяют только в исключительных случаях. Попробовал закрутить вин на место в вал дрели, закрутился без проблем и держался, к моему удивлению, крепко.

    Для боле удобной затяжки и в дальнейшем откручивания решил прорезать с помощью ножовки по металлу в головке винта шлиц под плоскую отвертку. Для того, чтобы не испортить уже подпорченную резьбу, перед зажимом винта в тиски, обернул резьбу кусочком кожи.

    Заблаговременно был куплен такого же типа сверлильный быстрозажимной патрон. Установить его на дрель не представляло никаких трудностей. Навинчивается по часовой стрелке, как обыкновенная гайка на болт. Достаточно слегка патрон наживить на резьбу вала и придерживая слегка патрон за корпус включить дрель. Когда патрон накрутится до упора, отпустить его и выключить дрель.

    Далее нужно разжать кулачки патрона и завинтить фиксирующий винт. Теперь дрель отремонтирована и опять готова к работе. Пробное сверление показало, что дрель стала работать как новая, патрон держится крепко, сверло легко и надежно зажимается.

    Как с дрели правильно снять и разобрать патрон, виды зажимов, возможные проблемы

    Домашние мастера наиболее часто используют патроны для электродрелей двух видов: ключевые и быстрозажимные. Патрон является одним из главных узлов механизма дрели.

    Через него вращательное движение передается к рабочему инструменту от электромотора.

    А также зажим фиксирует сверло так, чтобы в процессе сверления обеспечивалась максимальная точность и надежное крепление и была возможна быстрая замена патрона на дрели.

    В процессе длительного использования инструмент может давать сбой. Поэтому уметь с дрели снять патрон и поменять его нужно ещё перед началом работы. С такими знаниями даже новичок не растеряется. Если внезапно возникнут проблемы с быстрозажимным патроном, он сумеет открутить его и заменить.

    Основные виды зажимов

    Есть два главных типа зажимов для дрели:

    • Зубчато-венцовый. Хвостовик зажимается специальным ключом.
    • Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.

    Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый — довольно высокая цена.

    Самое популярное зажимное устройство, устанавливаемое на современных дрелях, — это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом.

    Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание.

    Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.

    К серьёзным недостаткам БЗП относятся:

    • Быстрый износ его элементов.
    • Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.

    А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.

    Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика — 0,1−4,5 мм.

    Зубчато-венцовый

    Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:

    • Цилиндрический корпус.
    • Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
    • Цанга или кулачковый механизм во внутренней части корпуса.

    Материалом изготовления элементов цангового механизма служит закалённая сталь, а состоит механизм из трех одинаковых кулачков, приближающихся друг к другу при вращении гильзы или регулировочного кольца, обеспечивая надёжность зажима хвостовика. В первых моделях кулачки сходились за счёт вращения регулировочного колеса, но сейчас эта роль принадлежит регулировочной гильзе.

    Зажимы одной стороной устанавливаются на вал дрели, а с другой стороны в них вставляется инструмент, с помощью которого и выполняется работа. Зажимные кулачковые патроны главным образом используются для фиксации в них:

    • фрез;
    • свёрл;
    • метчиков с хвостовиками малого диаметра.

    Способ разобрать патрон

    Зажим с резьбовым соединением снимается с учетом левой резьбы.

    Резьбовой элемент расположен во внутренней части устройства, в связи с чем сначала максимально раздвигаются зажимные кулачки, благодаря этому обеспечивается доступ к фиксирующему винту, откручивающемуся обычной крестовой отверткой. В дрелях без этого винта патрон скручивается с вала без подготовительных работ, описанных выше.

    Винт с левой резьбой, которым фиксируется резьбовой патрон, может износиться в дальнейшем. Для восстановления надёжности соединения, рекомендуется сделать следующее:

    • вставить в головку винта зажима крестовую отвёртку;
    • молотком легонько углубить в резьбовое отверстие винт.

    Эти действия не приведут к повреждению крепежного узла дрели и позволят зафиксировать на ней зажимное устройство точнее и надежнее.

    Замена резьбового патрона может выполняться с помощью ключа на 14. Во избежание совершения ошибок, рекомендуется ознакомиться с теоретическим материалом и посмотреть соответствующее видео.

    Для замены износившегося патрона с дрели снимается старое зажимное устройство и устанавливается новое. И на обычную, и на мини-дрель устанавливаются патроны с резьбой и конусным соединением.

    При замене на дрелях с резьбой, важно учитывать маркировку, имеющую такой вид:

    • 1,5−13 М 12×1,25;
    • 1,5−13 ½ — 20 UNF.

    Интервал 1,5−13 говорит о минимальном и максимальном диаметрах режущего инструмента. У нового зажимного устройства должна быть идентичная прежней маркировка.

    Конусное соединение

    В случае с конусным патроном замена производится проще. На устройствах этого типа может быть такая маркировка: В 10; В 12; В 16; В 18.

    Комплект дрели включает специальное приспособление для съёма патронов, однако, опытные мастера просто переворачивают дрель вниз сверлом, закрепляют его и, нанося равномерные удары молотком по тыльной стороне, выбивают с вала.

    После демонтажа конусные поверхности отшлифовываются наждачным полотном. Если на поверхности имеются задиры, то они удаляются напильником. Новый патрон на место устанавливается ударами киянки, плотно садясь на место соединения.

    Чтобы удалить сверло или другую насадку, которую заклинило в патроне, требуются навыки и опыт в обращении со слесарными инструментами. Если зажим вышел из строя, его заменяют.

    Если интересует, как снять патрон с дрели Интерскол, прочтите нижеследующую информацию. Зажим на дюймовой правой резьбе, но благодаря реверсу есть возможность фиксации внутри изделия винтом с левой резьбой.

    Кулачки разводятся, вставляется крестовая отвёртка, отвинчивается винт с левой резьбой. Поскольку они затягиваются сильно, возможны проблемы.

    Не сорвите шлицы! Потом попытайтесь отвернуть газовым ключом, но с переключением редуктора на низкие обороты.

    Проблемы с зажимным механизмом

    Перед началом работы изучите инструкцию по работе с инструментом. Это поможет избежать многих проблем. Помните, что дрель не используется для фрезерования, так как зажим не выдерживает такой боковой нагрузки. Правильно выберите сверло, обратите внимание на его заточку, разметьте центр сверления (с помощью керна).

    Иногда при демонтаже зажим заклинивает. Если так, устройство разбирается и производится полная его чистка и смазка. Особенно часто подобное случается после сверления отверстий на потолке, так как сор сыплется внутрь зажима.

    Если зажим слетает, увеличьте в конусном соединении натяжение. Для этого узел нагревается до 110º в духовке, а затем устанавливается на холодное посадочное место. Возможно и биение, возникающее вследствие неравномерного разрушения кулачков или изношенности конусного основания.

    Здесь нужна замена элементов.

    При разборке зажима учитывайте его тип. После выполнения положенных процедур сборку произведите в обратной последовательности.

    Как заменить патрон на дрели

    Частая эксплуатация дрели, как профессионального, так и бытового назначения, влечет за собой износ некоторых ее деталей.

    В частности, наблюдается износ патрона, в результате чего возникают такие проблемы, как выпадение сверл, бит, венчиков во время работы. В результате приходится периодически подтягивать затяжку патрона, чтобы не травмироваться во время рабочего процесса.

    Исправить сложившуюся ситуацию можно с помощью снятия и замены патрона, а вот как — это сделать, узнаем из этого материала.

    • Как снять патрон с перфоратора
    • Замена патрона на шуруповерте

    Все дрели, шуруповерты и перфораторы для закрепления рабочих деталей оснащаются патронами, принцип функционирования которых основан на кулачковом механизме.

    Фиксируются биты, сверла и прочие вспомогательные устройства в патроне посредством зажима их между тремя, а иногда и четырьмя соединяющимися кулачками.

    Кулачки представляют собой конусообразную конструкцию, которая перемещается только в продольном направлении при повороте регулировочной спецгильзы. Различают два типа патронов:

    — ключевые;

    — быстрозажимные или ручные.

    Ключевые патроны осуществляют фиксирование рабочего инструмента путем применения спецключа, а вот на быстрозажимных дрелях достаточно ручных усилий для закрепления рабочих насадок.

    В зависимости от качества производства дрели, а также частоты ее использования, зависит срок службы патрона. Изнашиваются кулачки, поэтому патрон не в состоянии фиксировать рабочие насадки.

    Ремонту кулачки не подлежат, поэтому необходимость снятия патрона заключается в том, чтобы заменить изношенную деталь и тем самым реанимировать дрель.

    Ключевой патрон на дрель со специальным ключом

    Патрон в нечастых случаях извлекается из инструмента тогда, когда в нем заклинивает сверло или бита. Проворачивание патрона относительно вала инструмента является также негативным последствием, устранить которое можно, только если открутить патрон и поменять его на новый.

    Замене подлежат, как быстрозажимные патроны, в которых кулачки имеют меньший срок службы, так и ключевые, отличающиеся от первых максимальной силой затяжки рабочих насадок.

    Ударные дрели оснащаются только ключевыми барабанами, так как фиксация рабочего инструмента на них намного надежнее.

    Быстрозажимной патрон на дрель

    Какой инструмент потребуется

    Для проведения работ по демонтажу патрона, его замены, а также для извлечения заклинившего сверла, потребуется убедиться в наличие следующего необходимого инструмента:

    1) Тиски и плоскогубцы.

    2) Молоток и киянка.

    3) Гаечный и трубный ключи.

    4) Крестообразная отвертка.

    Как видно, такие инструменты имеются у каждого мужчины в гараже, поэтому снять и заменить патрон на дрели можно своими руками.

    Извлекаем сверло из заклинившего патрона + (Видео)

    Если вы столкнулись с проблемой заклинивания сверла, то не во всех случаях для его извлечения требуется демонтаж патрона. Когда сверло заклинило в патроне, то снять его можно путем применения тисков.

    Сверло необходимо зажать в тисках в горизонтальном положении. Корпус дрели также необходимо зафиксировать, чтобы она была неподвижной.

    По поверхности патрона и гильзе необходимо постучать сначала легонько молотком, а после нанести сильные удары. Удары важно наносить по гильзе в направлении касательной плоскости.

    Работа молотком продолжается до тех пор, пока сверло не будет освобождено из зацепления с патроном.

    Если с помощью молотка не удается высвободить сверло и раскрутить кулачки, тогда можно воспользоваться газовым ключом.

    Корпус дрели и заклинившее сверло фиксируется в тисках, а газовым или трубным ключом осуществляется проворачивание патрона в направлении хода часовой стрелки.

    Можно также воспользоваться и двумя трубными ключами, осуществив одним инструментом зажатие вала дрели, а вторым пытаться прокрутить зажимной элемент.

    Крепления: какими они бывают + (Видео)

    Зажимной механизм крепится к валу дрели с помощью следующих способов:

    — резьбовое соединение;

    — конусное соединение.

    В конструкции резьбового соединения часто применяется дополнительный стопорный винт, представленный на фото ниже. С его помощью обеспечивается надежность фиксации патрона.

    Патрон, ключ и стопорный винт для резьбового соединения

    Резьбовое соединение обеспечивается посредством идентичной резьбе на валу инструмента и в канале зажимного механизма. Немалое значение играет тип применяемой резьбы в данном соединении, а бывают они метрическими и дюймовыми. Используемая резьба на дрели обозначается с помощью специальной аббревиатуры, которая имеет примерный вид:

    «1,5-15 М13х1,2»

    Обозначает аббревиатура следующее:

    Обозначение Расшифровка 1,5-15 Первые цифры аббревиатуры указывают на минимальный и максимальный диаметр сверл, которые можно использовать для зажатия этим патроном М13 Буквенное обозначение говорит об использовании метрического типа резьбы, а цифра «13» — это ее диаметр в мм 1,2 Обозначение шага резьбы в мм

    Если в инструменте применяется дюймовая разметка резьбы, то аббревиатура обозначается UNF. В современных моделях дрелей используется дюймовый тип резьбы, так как выбор зажимных механизмов с дюймовой резьбой намного обширнее.

    Вал для надежности закрепления зажимного механизма оснащается стопорным винтом, на котором имеется резьба с левосторонней нарезкой. Поэтому вывинчивание винта для снятия патрона осуществляется в направлении хода часовой стрелки.

    Менее распространенным способом является крепление патрона с помощью зажимного механизма, основанного на применении конуса Морзе.

    В данном случае вал представляет собой форму конуса, а зажимной механизм оснащен аналогичной формой во внутреннем канале.

    Крепление механизма происходит под воздействием силового насаживания устройства на конструкцию вала электромотора инструмента. Маркируются такие механизмы с помощью следующих

    Как заменить патрон для дрели?

    Во время работы у дрели время от времени заклинивает или выходит из строя патрон. Из-за этого его приходится разбирать, ремонтировать или менять на новый. В этой статье мы обсудим, как поменять патрон на дрели.

    Типы патронов

    Все патроны на дрелях взаимозаменяемы, поэтому один тип всегда можно заменить другим. (только важно, чтобы совпадала резьба во втулке). Для начала необходимо определиться с типом патронов:

    • ключевой (универсальный). Патрон такого типа состоит из кулачков (лепестков) с резьбой в основании, которые посажены в регулировочную гильзу. Она в свою очередь оснащена зубчатым зацеплением (круглым пазом), куда вставляется ключ, и происходит затяжка/отпуск кулачков. Соответственно рабочий орган зажимается или освобождается в зависимости от направления вращения ключа.
    • быстрозажимной. Муфта быстрозажимного патрона не имеет отверстия под ключ, а регулируется путем обкатки по резьбе лепестков. Вращение против часовой стрелки разводит кулачки, а по часовой наоборот сводит. Регулировка производится вручную, без дополнительных инструментов.

    Инструмент необходимый для замены патрона

    С помощью следующих инструментов производится замена патрона на дрели:

    • шлицевая и крестовая отвертки;
    • литол;
    • средство против ржавчины типа WD-40;
    • тиски;
    • плоскогубцы или шестигранник;
    • ключ (для ключевого патрона).

    Замена ключевого патрона

    Процедура замены патрона универсального типа выполняется следующим образом:

    • Сначала с помощью ключа разводим кулачки, чтобы образовалось отверстие, в которое пролезет крестовая отвертка. Затем с помощью отвертки отвинчиваем крепежный болт. Обратите внимание, что у болта левая резьба, поэтому откручивать его необходимо по часовой стрелке. Если болт заржавел и не срывается, то внутрь необходимо добавить немного WD-40 и подождать 2-3 минуты. После этого болт должен легко откручиваться.
    • Следующим этапом является снятие патрона. Для этого необходимо положить дрель на край стола таким образом, чтобы патрон полностью свисал. Затем с откручиваем корпус дрели и снимаем крышку. Одной рукой прижимаем шестерню и охлаждающую каретку, а второй вставляем ключ в зубчатое зацепление, и резким движением вниз «срываем» крепление элемента. Далее он легко откручивается вручную против часовой стрелки.
    • Перед установкой новой детали необходимо вал смазать литолом. Обратите внимание, что шаг резьбы на новом патроне должен быть аналогичным шагу резьбы на старом патроне. В противном случае он просто не накрутится на вал. Новую деталь раскручиваем, чтобы полностью разошлись лепестки. После этого рукой накручиваем патрон на уже смазанный литолом вал. Возвращаем на место пластиковый корпус дрели и закручиваем все болты отверткой или шуруповертом.
    • Завершающим этапом является установка крепежного болта. Его необходимо смазать литолом, чтобы в следующий раз он раскручивался легче. Болт закручиваем против часовой стрелки, но не затягиваем его до упора. Затем проверяем работоспособность прибора путем установки сверла, и запуска дрели в работу.

    Замена быстрозажимного патрона

    По конструкции быстрозажимной патрон практически идентичен ключевому, с единственным отличием в отсутствии отверстия под ключ. Как снять патрон с дрели, если у него быстрозажимная конструкция? В этом помогут следующие последовательные действия:

    • С помощью шуруповерта или крестовой отвертки раскручиваем корпус дрели и снимаем крышку. Затем жестко фиксируем дрель в тисках таким образом, чтобы шестеренка вала не прокручивалась, а свободным остался лишь патрон. Некоторые модели имеют на корпусе прорези для охлаждения шестерней. В них можно застопорить шестеренку шлицевой отверткой, вставив ее в прорезь, и таким образом обойтись без тисков.
    • Одной рукой раскручиваем гильзу, чтобы полностью развелись кулачки. Далее берем крестовую отвертку и откручиваем болт с левой резьбой, как делали это с кулачковым патроном.
    • Так как в быстрозажимном патроне отсутствует ключевое отверстие, то откручиваем его принципиально иным способом. Внутрь детали вставляем шестигранник подлиннее и потолще или плоскогубцы одним концом. Второй инструмент будет более удобным, так как позволяет увеличить усилие при выкрутке (за счет двух ручек плоскогубцев). Передней муфтой затягиваем кулачки, чтобы инструмент стоял жестко. Затем резким движением против часовой стрелки срываем патрон. Раскручиваем муфту и вынимаем плоскогубцы. После этого патрон легко откручивается одной рукой.
    • Перед установкой нового патрона смажьте вал и крепежный болт литолом для того, чтобы последующая ревизия электроинструмента выполнялась проще. Накрутите новый патрон рукой и хорошенько его затяните. Затем закрутите крепежный болт назад в паз — быстрозажимной патрон заменен. После установки новой детали обязательно проверьте ее работоспособность путем зажима сверла и сверления на максимальных оборотах. Эту процедуру нужно производить после каждой замены или ревизии патрона.

    Читайте также:

    Качественная видеозапись: ТОП-5 авторегистраторов высокой четкости
    Видеофиксация дорожной обстановки с максимальной детализацией кадра. 5 бюджетных фикс-объективов для зеркальных фотокамер
    Подбираем недорогой объектив взамен или в дополнение к «китовому» . Трон для самых маленьких: ТОП-5 стульчиков для кормления
    Предмет мебели первой необходимости на период введения ребенку прикорма. Антикризисный апгрейд: собираем игровой ПК за $500 (второе полугодие 2017)
    Компьютер с шестиядерным процессором и игровой видеокартой — всего за 500 долларов. Кинотеатр перед домашним диваном: ТОП-5 телевизоров с диагональю экрана 65+ дюймов
    Пятерка современных UltraHD телевизоров с разворотом под 2 метра и даже больше.

    Как заменить патрон на аккумуляторной дрели Milwaukee: eReplacementParts.com

    Исправлять вещи имеет смысл. Эта статья поможет вам разобраться в необходимости замены патрона на аккумуляторной дрели Milwaukee.

    Если сломанные сверла и счета за обслуживание пробивают дыры в вашем бюджете; пришло время исправить. Независимо от того, являетесь ли вы мастером работы или время от времени ищите дрель, eReplacementParts.com предоставляет детали, процедуры и факты, необходимые для того, чтобы безбоязненно исправить то, что вам не удалось.

    Патрон аккумуляторной дрели требует значительных усилий. Со временем его нужно будет заменить. Общие проблемы включают в себя патрон, который больше не открывается или закрывается плавно. Или иногда одна из губок ломается, и патрон не фиксирует сверло. К счастью, заменить патрон на аккумуляторной дрели очень просто, и эта статья покажет вам, как это сделать.

    Приступим.

    СНЯТИЕ ПАТРОНА [вверху] 1.Снимите аккумулятор с дрели.

    2. Установите коробку передач на минимальное значение.

    Установите переключатель селектора передач в самое нижнее положение.

    3. Установите сцепление в положение «Дрель».

    Поверните узел сцепления в положение «Drill».

    4. Снимите стопорный винт патрона.

    Откройте зажимной патрон до самого широкого положения.

    С помощью крестовой отвертки ослабьте стопорный винт. Винт имеет обратную резьбу (для ослабления требуется вращение по часовой стрелке).

    Выверните винт из зажимного патрона.

    5. Снимите патрон со сверла.

    Вставьте короткий конец большого ключа-шестигранника (такого размера, который может поместиться в патрон) в патрон в сборе.

    Закрепите шестигранный ключ в патроне.

    Расположите сверло на поверхности, которая позволяет патрону (и шестигранному ключу) выступать за край.

    SPECI FIX : Следующий шаг заключается в ударе резиновым молотком по шестигранному ключу, чтобы ослабить узел патрона. Прежде чем переходить к следующему шагу, убедитесь, что сверло расположено так, чтобы удар молотка поворачивал узел против часовой стрелки.Удар ключа в неправильном направлении приведет к затяжке (и, возможно, повреждению) узла.

    Удерживая сверло у плоской рабочей поверхности, ударьте по оголенному концу шестигранного ключа резиновым молотком. Это должно ослабить узел патрона. (Этот шаг может потребовать нескольких попыток).

    Продолжайте вращать (отвинчивать) узел патрона вручную, пока он не выйдет из зацепления со шпинделем.

    Снимите патрон в сборе со сверла.

    УСТАНОВКА НОВОГО ПАТРОНА [вверх] 6. Установите патрон.

    Навинтите новый патрон в сборе на шпиндель.

    Закрепите патрон в сборе как можно плотнее (вручную).

    Откройте патрон, чтобы принять стопорный винт.

    Установите стопорный винт.

    Закрепите винт крестовой отверткой. Винт имеет обратную резьбу (для фиксации требуется вращения против часовой стрелки, ).

    Как вы только что узнали, самостоятельный ремонт означает больше сверления с меньшими затратами. Надеюсь, эта статья помогла вам восстановить способность сверлить отверстия без замены всего сверла. И это только верхушка бита.Наши полевые руководства «Следование и исправление» могут помочь расширить ваши навыки далеко за пределы тренировок; давая вам возможность сталкиваться с проблемами электроинструмента по мере их возникновения и безбоязненно исправлять все, что вам не удается. Найдите свое следующее исправление здесь. [наверх]

    FAQ - Drill Doctor

    Точилки

    Drill Doctor, Work Sharp и Darex, продаваемые в США и Канаде, разработаны и изготовлены только для источников питания 115 В 60 Гц. Мы собираем и отправляем продукцию для энергетических нужд конкретного региона многим дистрибьюторам по всему миру.Мы хотим убедиться, что у вас есть правильный продукт для безопасной и эффективной заточки ваших инструментов.

    Использование станка на 115 В в месте, где используются источники питания 230 В, не только аннулирует вашу гарантию, но также увеличивает вероятность выхода из строя и снижает срок службы и производительность вашего инструмента. Мы хотим, чтобы вы приобрели подходящий инструмент, чтобы вы могли убедиться в оптимальной производительности и долговечности наших инструментов.

    Почему это важно?

    Первое уточнение:

    • Трансформатор снижает или увеличивает напряжение переменного тока
    • Преобразователь
    • A преобразует переменный ток в постоянный
    • Инвертор преобразует постоянный ток в переменный

    Использование простого переходника вилки и никаких других преобразований или преобразований с 230 В на 115 В приводит к тому, что блок работает при напряжении, вдвое превышающем номинальное - двигатель работает очень горячо, очень быстро и в течение очень короткого времени, прежде чем он сам разрушится.Адаптер вилки позволяет вилке США вставляться в розетку, но не влияет на мощность, подаваемую на устройство.

    В наших продуктах нет «интеллектуального кабеля», который можно найти в ноутбуке со встроенным блоком питания, который принимает входной ток / напряжение и преобразует его в более низкое напряжение. Этот блок питания преобразует переменный ток в постоянный при низком напряжении (1-24 В постоянного тока), необходимом для аккумулятора ноутбука или аналогичного устройства.

    Трансформатор (не полный источник питания), подключенный к однофазному источнику питания 230 В, может понижать напряжение до диапазона 115 В, но не учитывает разницу с частотой в США при 60 Гц и международной частотой 50 Гц и может не регулировать напряжение или обеспечить достаточную силу тока хорошо в зависимости от качества устройства.Работа на частоте 50 Гц увеличивает нагрузку на двигатель, поэтому, хотя на устройство может подаваться правильное напряжение, частота не подходит для достижения полной производительности (пониженная мощность = более низкая эффективность = дополнительное тепло = устройство разрушено). Напряжение также может быть неточным, из-за трансформатора, а двигатели 115 В предназначены для работы в определенном диапазоне. Высокое или низкое напряжение может вызвать сбои.

    Простите за длинное объяснение, но мы хотим, чтобы у вас был правильно работающий инструмент, которым вы будете удовлетворены сейчас и в будущем.

    DeWalt DCF885 Устранение неисправностей - iFixit

    При нажатии на спусковой крючок ничего не происходит.

    Если гайковерт ничего не делает при нажатии на спусковой крючок, сначала проверьте, не разряжена ли батарея. Извлеките аккумулятор из нижней части инструмента, затем установите заведомо заряженный аккумулятор.

    Если вы уверены, что аккумулятор заряжен, проверьте, не загрязнены ли контакты в нижней части инструмента или нет ли коррозии.Если да, очистите их щеткой и очистителем для контактов.

    Со временем щетки в инструменте изнашиваются и загрязняются до такой степени, что инструмент перестает работать. В этом случае потребуется замена щеточного узла.

    Если аккумулятор и контакты в порядке, а узел щетки чистый и работает, то виновником может быть узел переключателя. Заменить переключатель в сборе.

    Если контакты аккумулятора, щетки и переключатель в сборе исправны, необходимо заменить двигатель.

    Гаечный ключ перестает работать через несколько минут, а корпус над двигателем горячий на ощупь.

    Если двигатель сильно нагревается на ощупь, возможно, у вас грязные или изношенные щетки. Заменить щеточный узел.

    Когда аккумулятор помещен в зарядное устройство, светодиоды зарядки не горят.

    Проверьте контакты на батарее и на нижней части инструмента. Если они загрязнены или заржавели, очистите их щеткой и очистителем для контактов.

    Если вы зарядили аккумулятор, а гаечный ключ не работает, проверьте аккумулятор вольтметром. Подсоедините положительный провод вольтметра к положительному контакту батареи, а отрицательный провод - к отрицательному контакту. Если вы не видите на дисплее вольтметра примерно 20 вольт, скорее всего, у вас плохой аккумулятор. Замените аккумулятор на новый.

    Если вы поместите аккумулятор в зарядное устройство, но оно не заряжает аккумулятор, а другое зарядное устройство будет заряжать аккумулятор, ваше зарядное устройство может быть неисправным.Заменить зарядное устройство.

    Когда инструмент используется, но светодиоды не горят.

    Откройте инструмент и проверьте проводное соединение, идущее от узла двигателя к узлу переключателя. Если соединение ненадежно или разорвано, подключите его заново. Если провода повреждены, замените провода.

    Отсоедините выключатель, снимите его и замените новым.

    При частом использовании инструменты могут попасть между частями грязи и мусора.

    Снимите кнопку прямого и обратного хода и проверьте, нет ли грязи или мусора. Удалите с дрели всю грязь и мусор, а затем установите кнопку прямого и обратного хода.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
