размеры, толщина, вес, огнестойкость, теплопроводность

Основные характеристики сэндвич-панелей включают в себя следующие параметры: ширина, длина, толщина, вес, огнестойкость, звукоизоляция, несущая способность сэндвич-панелей и термическое сопротивление. От ширины и длины зависит необходимая спецификация панелей; правильно подобранные габариты стеновых и кровельных сэндвич-панелей позволяют избегать излишек материала и ненужных обрезков. Также нужно учитывать размеры упакованных ламелей при транспортировке. На легкость монтажа в первую очередь влияет вес панелей, который зависит от толщины панелей и разновидности утеплителя. Толщину сэндвич-панелей выбирают в первую очередь, основываясь на показателе теплоизоляции; чем толще панель, тем лучше сохраняется температура внутри здания.

Размеры сэндвич-панелей: ширина, длина

  • Стеновые сэндвич-панели выпускаются в двух вариантах: шириной 1000 мм и 1200 мм.
  • Кровельные сэндвич-панели имеют ширину 1000 мм.
  • Длина стеновых и кровельных панелей может быть любой от 2000 мм до 13 500 мм в зависимости от необходимой спецификации.
Габариты Кровельные сэндвич-панели Стеновые сэндвич-панели
Ширина 1000 мм 1000 мм, 1200 мм
Длина от 2000 мм до 13 500 мм от 2000 мм до 13 500 мм

Вес сэндвич-панелей

Вес сэндвич-панелей зависит от толщины и панелей и типа утеплителя, следует учитывать это при монтаже. Например, панели с утеплителем из минеральной ваты при одинаковой толщине будут тяжелее панелей с пенополистиролом.

Толщина сэндвич-панели, мм Вес сэндвич-панели панелей, кг/м2
Пенополистирол Минеральная вата
ПУР/ПИР
Стеновые Кровельные Стеновые Кровельные Стеновые Кровельные
50 11,7 12,2 16,5 17,5 9,2 -
80 12,2 13 19,8 21,4 10,9 11,5
100 12,5 13,5 22 24 11,5 12,4
120
12,8 14 24 26,6 12,4 13,1
150 13,2 14,7 27,2 30,5 14 14,4
200 14 16 33 37 15,5 -
250 14,7 17,2 38,5 43,5 - -

Важно знать мнение эксперта!

Чтобы не ошибиться с выбором, закажите бесплатную
консультацию специалиста по телефону

В подарок – расчёт материалов, подбор
комплектующих, раскладка для правильного монтажа

Характеристики утеплителей. Звукоизоляция сэндвич-панелей

Теплоизоляционные свойства и огнестойкость сэндвич-панелей зависят от используемого утеплителя. Звукоизоляция зависит от толщины панелей.

Поэтому выбор утеплителя должен основываться на:

  • требованиях к пожарной безопасности здания – например, административные и жилые здания строят только из панелей с минераловатным утеплителем;
  • назначением постройки — при строительстве холодильных и морозильных камер используется пенополиуретан или пенополиизоцианурат;
  • экономической целесообразности – по соотношению цена\качество оптимальным выбором является пенополистирол как выгодный легкий и теплый утеплитель.

Характеристики сэндвич-панелей с утеплителем из минеральной ваты

Толщина, мм Термическое сопротивление Rt=m2×°C/Вт Звукоизоляция, дБ Теплопроводность λ=Вт/Мк Предел огнестойкости, ГОСТ 30247. 0-94 Горючесть утеплителя Плотность, кг/м3 Водопоглащение за 24 часа, % по массе Водопоглащение за 2 часа, % по массе
50 1,04 30 0,05 EI 30 НГ 120-140 - 1,5
80 1,67 31 0,05 EI 45 НГ 120-140 - 1,5
100 2,08 32 0,05 EI 90 НГ 120-140 - 1,5
120 2,5 33 0,05 EI 150 НГ 120-140 - 1,5
150 3,13 35 0,05 EI 150 НГ 120-140 - 1,5
200 4,14 38 0,05 EI 150 НГ 120-140 - 1,5
250 5,21 43 0,05 EI 150 НГ 120-140 - 1,5

*Группа горючести НГ присваивается негорючим материалам (ГОСТ 30244)

*Огнестойкость от EI 30 до EI 150 – деградация целостности при высокотемпературном (огневом) воздействии в течении от 30 до 150 минут; разрешается применять панели для всех категорий огнестойкости зданий

Характеристики сэндвич-панелей с утеплителем из пенополистирола

Толщина, мм Термическое сопротивление Rt=m2×°C/Вт Звукоизоляция, дБ Теплопроводность λ=Вт/Мк Предел огнестойкости, ГОСТ 30247. 0-94 Горючесть утеплителя Плотность, кг/м3 Водопоглащение за 24 часа, % по массе Водопоглащение за 2 часа, % по массе
50 1,28 25 0,042 EI 15 Г1 25 2 -
80 2,05 28 0,042 EI 15 Г1 25 2 -
100 2,56 29 0,042 EI 15 Г1 25 2 -
120 3,08 31 0,042 EI 15 Г1 25 2 -
150 3,85 33 0,042 EI 15 Г1 25 2 -
200 5,13 35 0,042 EI 15 Г1 25 2 -
250 6,41 39 0,042 EI 15 Г1 25 2 -

*Группа горючести Г1 присваивается слабогорючим материалам (ГОСТ 30244)

*Огнестойкость EI 15 – деградация целостности при высокотемпературном (огневом) воздействии в течении 15 минут; разрешается применять панели от 2 до 5 категорий огнестойкости зданий.

Сэндвич-панели из ОСБ — структура, преимущества и недостатки

Сэндвич-панели из ОСБ (структурные изоляционные панели) — универсальный строительный материал, который широко применяется в постройке каркасных домов. Из главных преимуществ панелей выделяют простоту обработки и монтажа, невысокую стоимость и хорошую экологичность. Однако основное достоинство материала состоит в его оптимальной структуре.

Структура

Свое название панели получили из-за структурного сходства с сэндвичем. Панели состоят из двух облицовочных листов ОСБ, между которыми находится утеплитель. Ориентированно-стружечные плиты производят из нескольких слоев прессованной древесной щепы и соединительных смол. В качестве теплоизоляционного материала используют минеральную вату, пенополистирол или пенополиуретан. Таким образом сэндвич-панели из ОСБ и пенопласта имеют слойную структуру.

Стандартные размеры стеновых панелей составляют 122 или 125 сантиметров в ширину и 244, 250, 280 или 300 сантиметров в длину. Толщина варьируется от 10 до 30 сантиметров в зависимости от назначения материала и того, в каком месте он будет установлен.

Применение

Сэндвич-панели широко применяются для быстрой и экономичной постройки каркасных жилых, общественных и рекреационных зданий. Такую технологию постройки в России называют канадской, несмотря на то, что впервые ее использовали в США. Постройка каркасного дома из SIP-панелей занимает не более одной недели. При этом основную сложность составляет подготовка опалубки и фундамента, а не само возведение конструкции. Традиционно, основой дома служат металлические балки или деревянные брусья, а сэндвич-панели применяют в качестве облицовки. Однако благодаря их высокой прочности, они могут выступать в качестве несущих стен при бескаркасной технологии постройки дома.

Из материала формируют стены, крыши, арки и перегородки не только в частных домах, но и в многоэтажных постройках. Легкость конструкции из SIP-панелей позволяет сэкономить,- не формировать заглубленный фундамент, а постройка каркасного здания не требует применения специальной техники.

Преимущества

Технология постройки жилых домов из сэндвич-панелей популярна благодаря преимуществам материала:

  • высокие теплоизоляционные показатели, превосходящие бетон, кирпичную кладку и дерево;
  • нет усадки при смене температур;
  • выдерживают температуры от -60 до +50С, что особенно актуально для резко континентального климата;
  • небольшая толщина стен;
  • экономичная цена материала;
  • простота монтажа и обработки. Работать с панелями можно подручными инструментами, а построить дом — своими руками;
  • строительство в любое время года;
  • геометрия материала позволяет сразу создать ровное покрытие стен;
  • простота отделки. OSB можно покрыть краской, штукатуркой, поклеить любые обои;
  • экономия. Благодаря легкости конструкции, можно использовать винтовой фундамент;
  • долговечность и стойкость до 50 лет;
  • устойчивость к грызунам и насекомым.

Недостатки

Как и у многих других строительных материалов, и у сэндвич-панелей есть недостатки. Хоть их значительно меньше, чем преимуществ, но на них стоит обратить внимание:

Небольшая воздухопроницаемость. В каркасных домах из SIP-панелей нужна усиленная и продуманная вентиляционная система, чтобы в помещениях была хорошая циркуляция воздуха.

Состав OSB. В ОСБ листах содержатся соединительные формальдегиды, которые испаряются в помещении. В минимальных количествах они не вредны для человека, однако, для безопасности ОСБ рекомендуют покрывать финишной отделкой.

Внимание к теплоизоляции. Все стыки и швы нужно тщательно заделать монтажной пеной или закрыть ленточной изоляцией, иначе теплоизоляция будет нарушена.

Структурные изоляционные панели все чаще применяют для строительства каркасных домов. Экономичный и простой в обработке материал позволяет за короткие сроки без больших затрат возвести прочное и долговечное здание. Несмотря на существующие недостатки, большое количество преимуществ сэндвич-панелей выделяет их среди других строительных материалов.


Что лучше для БКТП — бетон или сэндвич-панель? / Статьи и обзоры / Элек. ру

Производители трансформаторных подстанций нередко сталкиваются с вопросами от заказчиков на предмет того, какой вариант исполнения корпуса БКТП предпочтительнее выбрать и почему. В этой статье мы разберемся с этим вопросом и обозначим рекомендации по этому поводу.

Блочные комплектные трансформаторные подстанции (БКТП), как правило, изготавливают в двух наиболее распространенных вариантах исполнения по типу корпуса — в бетонной оболочке или в оболочке из сэндвич-панелей. Есть, правда, и другие экзотические варианты, например, когда в качестве корпуса БКТП применяется морской контейнер. Однако ввиду крайне редкого применения таких решений, мы рассмотрим преимущества и отличия именно бетона и «сэндвича».

Итак, при проектировании и выборе трансформаторных подстанций по типу исполнения корпуса и материала блочно-модульного здания (БМЗ), определяющими факторами являются следующие:

  • градостроительные нормы в регионе установки подстанции;
  • огнестойкость корпуса;
  • климатические условия эксплуатации;
  • требования к фундаменту трансформаторной подстанции;
  • условия перевозки и доставки оборудования;
  • разница в стоимости бетона и «сэндвича».

Разобравшись в выше обозначенных вопросах, можно будет полноценно определиться и принять правильное решение, какой тип БКТП необходимо выбрать.

Влияние градостроительных норм на выбор БКТП

Начать, пожалуй, стоит именно с этого. Во многих городах нашей страны градостроительные нормы отдают предпочтение бетонным подстанциям из-за их внешнего вида, многообразия отделок фасада и т. п. БКТП в бетоне гармонично и эстетично вписываются в дизайны современных жилых комплексов, торгово-развлекательных центров, административных построек и т. д. Немаловажным преимуществом бетонных подстанций является также высокая вандалоустойчивость — их достаточно непросто вскрыть или разрушить внешнюю оболочку. В то время как корпус БКТП из сэндвич-панелей намного более успешнее можно вскрыть с помощью подручных инструментов и средств, например, элементарно вырезав кусок «сэндвича», что невозможно в случае с бетоном.

В некоторых городах настойчиво предписывается установка трансформаторных подстанций именно в корпусе из бетона, а варианты с «сэндвичем» иногда даже открыто запрещаются к применению.

Однако в других городах России могут абсолютно отсутствовать такого рода требования. Иногда внутри города допускается даже установка КТП в металлическом корпусе, что практически полностью запрещено в иных городах. Именно поэтому и стоит изначально определиться с набором градостроительных требований, которые могут существенно повлиять на выбор оболочки трансформаторной подстанции по типу корпуса.

Огнестойкость

Одним из важнейших требований к корпусу является огнестойкость конструкции блочно-модульного здания БКТП. Степень огнестойкости зданий и пожарных отсеков разделяют на пять степеней: I, II, III, IV и V, где самые жесткие требования предъявляются к I степени огнестойкости. Степень огнестойкости здания состоит из пределов огнестойкости его элементов. Так, один из важнейших параметров — несущие элементы (индекс R). Обозначение предела огнестойкости строительной конструкции состоит из условных обозначений, нормируемых для данной конструкции предельных состояний (см.  п. 9.1 ГОСТ 30247.0-94), и цифры, соответствующей времени достижения одного из этих состояний (первого по времени) в минутах. Так, для здания I степени предел огнестойкости должен быть 120 минут — по потере несущей способности (R120).

Тогда как бетонные корпуса по умолчанию удовлетворяют I-ой степени огнестойкости (R120 благодаря низкой теплопроводности бетона), подстанции из сэндвич-панелей требуют провести комплекс подготовительных мероприятий.

Пути достижения требуемой степени огнестойкости в подстанциях их сэндвич-панелей

Первый
Нанесение огнезащитных составов на поверхности металлических каркасов. Это очень сложный технологически и достаточно длительный процесс, требующий нанесения множества слоев с временными интервалами для высыхания предыдущего слоя. Как следствие, большинство заводов-изготовителей, применяющих данный метод, не соблюдают технологию нанесения состава.

Второй
Конструктивный метод, когда металлические несущие конструкции ограждаются несгораемым защитным материалом. К примеру, применяемый на заводе «Тесла» конструктивный метод огнезащиты гораздо более долговечен и надежен, чем нанесение огнестойких красок на металлоконструкции, поскольку не требует длительного ожидания между этапами производства работ и позволяет не задерживать производственный цикл и не снижать при этом требования к качеству продукции.

«Тесла» выполняет конструктивную защиту несущей конструкции каркаса с помощью последовательного нанесения специализированных материалов, огнезащитной мастики и огнезащитного базальтового материала с последующим облагораживанием.

В зависимости от условий эксплуатации трансформаторных подстанций и придется делать выбор с точки зрения требований по огнестойкости корпуса. Так, заводы и предприятия с повышенной пожаро- и взрывоопасностью обязаны обеспечивать огнестойкость зданий и сооружений не менее II-ой степени, что распространяется также и на БКТП.

Климатические условия эксплуатации

Немаловажным фактором являются также и климатические условия эксплуатации БКТП. Так, в районах Крайнего Севера, да и по всей северной части России и Сибири, предпочтение отдается подстанциям из сэндвич-панелей, огромным преимуществом которых является низкая теплопроводность и, как следствие, высокие теплоизоляционные свойства.

Многие типы устанавливаемого в трансформаторных подстанциях оборудования достаточно капризно относятся к понижению температуры эксплуатации и могут начать отказывать уже при −35 °С. БКТП из бетона при этом промерзают намного сильнее и неспособны в должной степени обеспечить необходимый температурный режим эксплуатации даже при усиленном отоплении корпуса в зимний период.

Фундамент БКТП

Одним из ключевых отличий бетонных модулей от модулей из сэндвич-панелей является их удельный вес, соответственно, нагрузка и требования к фундаменту у бетонных модулей выше. В свою очередь, в силу уменьшения нагрузки на фундамент подстанциями из сэндвич-панелей, уменьшается и величина капитальных вложений в строительную часть фундамента. Правда эта разница уменьшается, когда БКТП необходимо устанавливать в районах вечной мерзлоты, где фундамент изготавливают, задавливая металлические сваи в промерзлый грунт.

Однако в итоге расходы на фундамент и установку подстанции в бетоне, как правило, оказываются ощутимо ниже, т. к. БКТП в бетоне по умолчанию укомплектовываются кабельными приямками, которые выполняют также функцию фундамента.

Подготовки фундамента для бетонных подстанций нужно, как правило, проводить в три этапа:

  • обустройство котлована;
  • заливка монолитной плиты;
  • установка кабельных приямков.
Пример фундамента под трансформаторную подстанцию из бетона

Крайне редко бетонные модули устанавливаются прямо на плиту, с кабельным приямком или без, не выполняя выемку котлована. А вот для трансформаторных подстанций из сэндвич-панелей из-за легкости конструкции, выбор типов фундаментов довольно широк, рассмотрим основные из них.

Фундамент из ФБС-блоков сборного типа

Основной плюс — минимальные сроки сдачи объекта, поскольку у получившейся конструкции нет необходимости набирать прочность. Однако он подходит не для всех типов грунтов и отсутствие монолитности сборных фундаментов существенно снижает их конструкционную прочность. Основное разрушающее воздействие происходит от боковых деформаций грунта и сил морозного пучения. При том, что блочные фундаменты прекрасно воспринимают сдавливающие нагрузки, их устойчивость к смещению весьма низка, если основание не испытывает достаточно высокой степени прижатия от расположенных выше строительных конструкций.

Ленточный фундамент

Популярным видом является также фундамент ленточного типа. Он располагается непрерывной лентой под всеми стенами конструкции, поэтому и получил такое название. Достоинство — высокая нагрузочная способность. Также доказана эффективность применения этих фундаментов на почве, склонной к горизонтальным сдвигам. А недостатком такого вида фундамента является то, что он достаточно дорогой и требует много сил и времени при заливке. Не рекомендуется применять на грунтах, которые сильно промерзают и на пучинистых грунтах в северных широтах.

Свайный фундамент

Из всех рассмотренных этот тип фундамента самый дорогой и процесс постройки достаточно тяжелый — сваи проходят через большую толщину земли и опираются на несущие слои грунта. Его использование финансово оправдано для строительства зданий на склонах, где могут возникнуть оползни и на грунтах с наименьшей несущей способностью, то есть только в том случае, когда другие типы фундаментов не подходят.

Фундамент с обустройством котлована и установкой бетонных кабельных приямков

Не редко применяется данный метод и для подстанций из сэндвич-панелей, там, где требуется обустройство кабельного этажа.

Таким образом, на выбор конструкции трансформаторной подстанции окажут существенное влияние локальные условия, почвы, местность установки БКТП и обусловленные этим проектные требования к организации фундамента подстанции.

Вес БКТП. Условия перевозки и доставки оборудования

Следствием легкости конструкции подстанций из сэндвич-панелей является их высокая транспортная мобильность и относительно низкая стоимость перевозки по сравнению с БКТП в бетоне.

В то время, как для перевозки стандартной двухблочной БКТП в бетоне необходимо заказывать три машины (по одной машине на каждый блок и одну машину для приямков), подстанцию из сэндвич-панелей можно увезти на одной.

Так, разница в весе стандартной двухтрансформаторной БКТП (5000×5000) будет выглядеть следующим образом:

  • в сэндвиче — два блока по 6-7 тонн каждый, итого 12-14 тонн;
  • в бетоне — два блока по 18-20 тонн каждый, два приямка по 8-10 тонн каждый, итого 50-60 тонн.

Кстати, на места базирования нефтедобывающих компаний в районах дальнего севера в летнее время года возможна переброска грузов только с помощью вертолета, что для модулей из сэндвич-панелей не является ограничением и периодически применяется.

Разница в стоимости бетона и сэндвича

Здесмь важно учитывать несколько нюансов. Очевидно, что сравнивать стоит именно одинаковые по техническому содержанию решения.

Так, изначально предложения заводов-производителей БКТП на условиях самовывоза будут предварительно демонстрировать выгоду решения в корпусе из сэндвича. Однако необходимо еще раз учесть вышеобозначенный нами факт, что БКТП в бетоне по умолчанию поставляется в комплекте с кабельными приямками, что сокращает расходы на подготовку фундаментного основания.

По итогу, с учетом расходов на установку БКТП, разница между решением в бетоне и сэндвиче практически сходит на нет. Однако ситуация кардинально меняется, когда встает вопрос о транспортировке трансформаторной подстанции на объект установки. Чем дальше необходимо везти оборудование, тем существеннее становится преимущество конструктива на базе сэндвич-панелей.

Еще несколько лет назад одним из существенных преимуществ решений в «сэндвиче» по сравнению с бетоном была техническая возможность раскомпоновки практически любого оборудования внутри БКТП и независимость от привязки к габаритам как устанавливаемых внутрь компонентов, так и внешних габаритов подстанции.

Вариативность компоновки и решений по размещению оборудования в БКТП из «сэндвича» практически не имеет ограничений. Так, силами «Тесла» были реализованы многоблочные распределительные подстанции общими габаритами 40×10 метров, состоящие из 20-ти блоков.

Корпуса из бетона, как правило, изготавливались в стандартных габаритах (5000×2500) и общее решение формировалось исходя из этого. Именно поэтому БКТП в бетоне получили широкое распространение в типовых городских двухтрансформаторных решениях, где заданные габариты вполне позволяли разместить 2 силовых трансформатора, 2 моноблока РУ-10 кВ и 2 комплекта РУ-0,4 кВ, как правило, на базе ШРНН.

Развитие технологий изготовления бетонных корпусов в последнее время, а также применение раздвижных многофункциональных форм для отливки изделий несколько скорректировало ситуацию — сегодня корпуса в бетоне также можно делать практически любых габаритов и компоновки. Однако при многоблочных и многофункциональных решениях, особенно для нужд промышленных предприятий и предприятий нефтегазодобывающей отрасли, предпочтения и сегодня отдаются корпусам из сэндвич-панелей.

Следует учитывать, что некоторые поставщики применяют в своих подстанциях контейнеры из самодельного наборного сэндвича, так называемый «рашн-сэндвич». Каркас таких контейнеров снаружи обшит профилированным листом, закрепленным либо кровельными саморезами либо металлическими клёпками. Изнутри контейнер утепляется каменной ватой и обшивается таким же профилированным листом. Недостатков у такого исполнения масса: это и более высокая теплопроводность в силу менее плотного размещения и слеживания утеплителя, мостики холода из-за недостатков конструкции и, как следствие, меньший срок службы как самого корпуса подстанции, так и установленного в него оборудования.

«Тесла» применяет только сэндвич-панели заводского производства, которые позволяют исключить негативные факторы наборного «сэндвича» благодаря жесткому кассетному профилю утеплителя и герметичному замковому стыку смежных панелей. Отличительной особенностью конструкции комплектных трансформаторных подстанций из сэндвич-панелей производства компании также является такое решение по изготовлению каркаса БКТП, которое полностью обеспечивает отсутствие мостиков холода и, как следствие, промерзания оборудования и образования конденсата внутри отсеков ВН и НН.

Промышленная группа «Тесла» производит любые типы трансформаторных подстанций: и в металле, и в бетоне, и в сэндвиче. Обширный опыт поставок и отзывы покупателей являются лучшим свидетельством того, что это хорошо удается! А вот какому типу корпуса отдать предпочтение, надеемся, помогут представленные рекомендации и разъяснения.

критерии выбора, назначение и размеры

В современной строительной отрасли большую роль приобрели инновационные технологии. Они направлены на экономию ресурсов, экологичность и увеличение скорости возведения постройки. Приоритетным направлением в этих технологиях является разработка новых строительных материалов. Современным новейшим стройматериалом является сэндвич-панель, которая широко применяется в промышленном и жилищном строительстве благодаря своим универсальным размерам.

Новый стройматериал

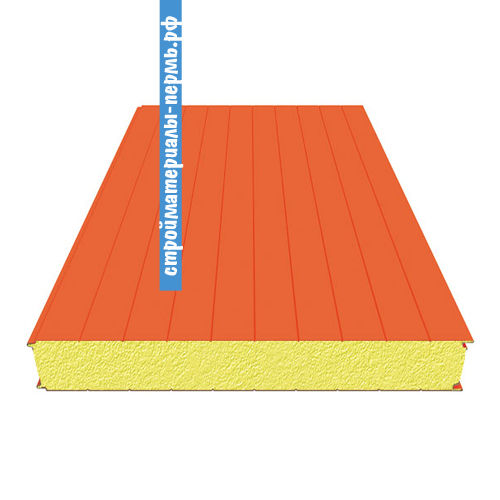

Сэндвич-панель (по-английски sandwich — многослойный бутерброд) представляет собой строительный материал с трехслойной структурой, которая состоит из двух слоев жесткого материала (металл, ПВХ и др. ) и слоя утеплителя между ними. Слои склеиваются между собой методом горячего или холодного прессования.

Этот строительный материал впервые был изобретен и использован в 1930 году в США архитектором Ф. Л. Райтом. Вплоть до 70-х годов прошлого века конструкция изделий подвергалась изменениям и улучшениям.

В России различные виды панелей появились в 1974 году. Сейчас они занимают первое место при выборе монтажа быстровозводимого сооружения.

Область применения

Трехслойные готовые стройматериалы привлекают строителей своими качествами:

  • Простота материала.
  • Возможность решать сложные архитектурные замыслы.
  • Скорость монтажа с сочетанием прочности и легкости.

В основном они находят свое предназначение в жилищном строительстве (каркасные быстровозводимые здания). Применяются изделия в строительстве частных одноэтажных и многоэтажных домов. Они монтируются на предварительно установленный металлический каркас.

С помощью этих легких и прочных материалов можно возвести загородный дом, гараж, дачу на садовом участке, подсобное помещение.

Вполне оправдано применение изделий при возведении общественных зданий: офисов, магазинов, ресторанов, спортзалов, складов и пр. Причина в том, что такие сооружения можно легко демонтировать, модернизировать, добавить еще один этаж и многое другое.

Размеры этих продуктов стройиндустрии ускоряют и облегчают монтаж больших промышленных сооружений, так как предусмотрена возможность заказа панелей длиной до восьми метров.

Виды и свойства панелей

По функциональному назначению изделия различаются следующим образом:

  • Стеновые.
  • Кровельные.

Стеновые изделия применяются в качестве наружных ограждающих конструкций при строительстве жилых домов, производственных, административных, складских, торговых и других сооружений. Элементы, из которых состоят ограждающие конструкции, монтируются в горизонтальном, вертикальном или наклонном положении.

Другой способ использования стройматериала — это монтаж внутренних ограждений, устройство междуэтажных перекрытий и настил полов. Часто они применяются при реконструкции сооружений.

Кровельные изделия используются для устройства кровли и отличаются от стеновых утолщенным слоем облицовки из оцинкованной стали.

Стандартные размеры стеновых сэндвич-панелей:

  • Длина от 3 до 8 м.
  • Ширина 120 см.
  • Толщина от 10 до 30 см.

Для кровли допустимо использовать размеры:

  • Длина максимум 16 м.
  • Рабочая ширина 1 метр.
  • Толщина сэндвич-панели от 4 до 16 см.

Классические (клееные) трехслойные изделия изготавливают в заводских условиях. Но существует еще одна разновидность производства этих стройматериалов — сэндвич-панели поэлементной сборки. Они собираются непосредственно на строительной площадке из трех видов комплектующих: самонесущего профиля, утеплителя и внешнего слоя (профнастил). Такие стройматериалы экономичны, но более трудоемки при возведении здания.

Стеновые панели по типу покрытия могут быть гладкими, простыми профилированными или декоративно профилированными (под дерево). Кровельные элементы изготавливаются профилированными с одной или с обеих сторон.

Для покрытия сэндвич-панелей используются оцинкованная сталь, алюцинк, гипсокартон, пластизол, полиэстер, керамика.

Теплоизоляцией служат минеральная вата, стекловолокно, пенополистирол, пенополиуретан или несколько материалов сразу (комбинированный состав). Каждый вид теплоизоляции имеет свои достоинства и недостатки, которые надо учитывать при выборе материала на стадии проектирования сооружения. Но все виды теплоизоляции, применяемой при изготовлении, отличаются долговечностью и экологической чистотой.

Преимущества и недостатки

Сэндвич-панели имеют ряд достоинств, в сравнении с другими строительными материалами:

  • Сокращение сроков строительства.
  • Хорошая тепло- и звукоизоляция.
  • Легкий вес и отсутствие увеличения нагрузки на фундамент.
  • Чистота площадки после монтажа панелей.
  • Отсутствие необходимости покраски.
  • Финансовая выгода при выборе и сравнении материалов.

К недостаткам этого строительного материала можно отнести:

  • Промерзание в местах соединения из-за отсутствия утеплителя (мостики холода).
  • Повреждение каркаса и крепежных элементов в местах стыка панелей из-за выделения конденсата.

Специалисты по анализу состояния строительной отрасли промышленности сделали прогноз вплоть до 2020 года. Они уверены в том, что будет расти строительство нежилых зданий, возводимых быстрыми темпами. Если этот прогноз оправдается, то рынок сэндвич-панелей может вырасти на 20%.

Стеновые и кровельные сэндвич панели

Пенополиизоцианурат PIR ПИР

Это «красавец» утеплитель недавний изолятор рынка РФ. Покрытия и применение даёт положительный ответ на вопрос выбора и признание пир сопреником перед старыми материалами, это модификатор ППУ — с негорючим антипиреном. Огневая стойкость помогает лидиру двигаться вверх, плотность литья ПИР, не доступность образования пара,  стойкость к разрыву — некотрые достоинства. Группа горючести Г1. Так же вашему помещению установим холодильное оборудование,  цена с установленной скидкой, утеплим теплоизоляционной плитой ПИР в камерах

Блок панели и техническая карта изготовления

  • Адгезия вляет на жёсткую сцепку двухкомпонентного пенополиуретанового клея между слоями ваты, ппс. Для пир и пур метод другой  — вспенивания химии
  • Замок кровельный Roof- lock для креплений между собой.
  • Стеные конструкции Z-Lock и  Secret Fix соединение шип-паз, открытое и невидимое скрытое крепление
  • Толщина в 40мм до 60мм одиночный шиппаз
  • Толщин 150,160,200,180 миллиметров тройной замковый шип-паз. У средних толщин 60-120мм — двойной.

Внутренний утеплитель изделия с обеих сторон расположил тонколистовую холоднокатанную сталь с полимерным покрытием или без него, с толщиной металла 0,4 мм 0,7мм. 40-250мм таковы размеры линеки плит, длина до 18 метров. Ширину  предлагаем 1000мм, 1140-1190мм, 1200мм, даже 600 и 800мм ширина зависимости наполнителя.
Для крышного настила 1000мм ширину вне зависимости утеплителя.

Стальные листы сверху или мягкие с двух сторон — выбираем

  • Aisi 304 прочность, проявляет стойкость к коррозии, износостойкость, жаростойкость — только для пищевых целей
  • Aisi 430 свойства одинаковы. Ферритный класс, магнитна сталь нержавеющая
  • Облицовочная часть металла полиэстер и основ акрила. Полиэфир, полиамида, бумага, поливинилфторида и полиуретана 25мкм до 200мкм.

Стеновые сэндвич панели и кровельные  — строительство и производство купить под заказ — выгодно по низкой цене

как выбрать и воздействие температуры

Воздействие температурного режима на длину пролета

Нередко на сэндвич-панели оказывают негативное влияние климатические факторы и условия окружающей среды. Если температуры внешней и внутренней стороны листа сильно отличаются, металл будет деформироваться в точках напряжения. Чем длиннее панель, тем больше способен деформироваться профлист.

В летние месяцы в России ограждения из стальных материалов чрезмерно нагреваются. В результате они существенно расширяются от воздействия ультрафиолета. Внутренняя же сторона не меняется, и в итоге конструкция становится подверженной короблению.

Оттенок облицовки сэндвич-панелей для стеновых работ и кровли

Процент перегрева лицевой части конструкции в немалой степени зависит от цвета покрытия. Большую роль играет способность защитного состава к отражению ультрафиолета. Сэндвич-панели для быстровозводимых конструкций обрабатываются полимерными средствами и лакокрасочными веществами с высоким показателем Rg. Их классифицируют на 3 категории. В качестве эталонного показателя используется характеристика оксида магния.

Группа Отражательная способность, Rg [%] Максимальная температура внешней обшивки [C] Некоторые цвета группы (RAL)
1 — очень светлые тона 75 — 90 +55 1013; 1014; 1018; 7035; 9001; 9002; 9003; 9010; 9016
2 — светлые тона 40 — 74 +65 1002; 1024; 2001; 2004; 5012; 5021; 6011; 7004; 7032
3 — темные тона 8 — 39 +80 3003; 5005; 6002; 6010; 7016; 8004; 8011; 8014; 9000

Для защиты от деформации облицовочной части необходимо минимизировать размер расстояния между опорами для монтажа конструкции. При уменьшении пролета характеристики номинального напряжения металла будут ниже предельного показателя.

Максимальная величина пролетов для стеновых панелей

Толщина панели [мм] Группа цвета наружной облицовки
1 2 3
50 2,6 2,05 1,75
80 3,35 2,5 2,15
100 3,75 2,8 2,3
120 4,1 3,15 2,65
150 4,5 3,5 2,95
180 4,9 3,8 3,2
200 5,2 4,05 3,35

Максимальный размер пролетов для кровельных конструкций

Толщина панели [мм] Группа цвета наружной облицовки
1 2 3
50 2,8 3,20 1,90
80 3,65 2,85 2,40
100 4,10 3,10 2,80
120 4,40 3,40 2,90
150 4,95 3,75 3,15
180 5,50 4,20 3,50
200 5,70 4,40 3,75

Стоимость панелей

Грамотный расчет цены конструкций в течение 1 рабочего дня. Изготовление панелей занимает до 14 дней.

Наши объекты:

Компания Kraft SPAN реализует различные проекты по всей России

Объект: Шумозащитные экраны для дороги, Нижний Новгород

Объект: Шумозащитный экран для ДОУ, Санкт-Петербург

Объект: Акустические экраны, Санкт-Петербург

Объект: Шумозащитный экран, посёлок Парголово

Объект: Шумозащитный экран, Павловск

Объект: Госпиталь из сэндвич-панелей, Калининград

Объект: Экран для электростанции, Дербент, Республика Дагестан

Объект: Техническое помещение из сэндвич-панелей, Ленинградская область

Объект: Шумозащитный экран для М2, Федеральная трасса М2

Объект: Кадетское училище, Петрозаводск, Республика Карелия

Объект: Выставочный центр Норд Экспо, Архангельск

Kraft SPAN ENERGY

Объект: Очистительные сооружения, Саки, Республика Крым

Kraft SPAN ENERGY

Объект: Очистительные сооружения, Крым

Kraft SPAN ENERGY

Объект: Производственное помещение, пос. Фёдоровское, Ленинградская обл.

Kraft SPAN ENERGY

Объект: Складское помещение, Санкт-Петербург

Kraft SPAN ENERGY

Объект: Производственное помещение, Санкт-Петербург

RFL Сэндвич-панель: Цена сэндвич-панели в Бангладеш

  • Войти
  • | Зарегистрироваться
    • Главная
    • О нас
    • Дилерский магазин
    • Связаться с нами
    • Каталог
    • uPVC Door
      • Cosmic Door
      • Glass Door Half
      • Solid Door
      • Diamond Door
      • ECO Door
      • Glass Door Semi Long
      • Glory Door
      • Platinum Door
      • Popular Door
      • Popular Door Popular Door Popular Door Popular Door
      • Premium Door
      • Gold Door
      • Cat Door
      • RFL Woody Door
      • Cosmic Super Door
      • Cosmic Ultra Door
      • Komando Door
      • Jhumka Door
    • Cosmic Window
      • 000 Фиксированный корпус
      • 000
    • Laurel Sheet
      • UPVC Sheet
      • 3-х слойный Woody Board
      • Acrylic Sheet
      • Marble Sheet
    • Ceiling
      • EPS Ceiling Panel
      • 9000 Hot Stamping Печать 8 мм
      • Печать 7 мм
      • Elegant Ceiling
      • Elite Ceiling
      • Превосходный потолок
    • Мягкий ПВХ
      • Коврик из ПВХ
        • Отделка офиса
        • Использование в жилых помещениях
      • Искусственная кожа и Rexin
        • Кожа для мебели
        • Кожа для мебели
        • Rex Для обуви и сумок
      • Panaflex & Others
        • Panaflex
        • Брезент (для CNG и Easy Bike)
    • Almirah
      • Trendy Almirah
      • Cosmic Magic Bench
        • GI Net
        • ПВХ сетка
      • Декоративная панель
        • Декоративная панель из ПВХ
      • EPS
        • Пробковый лист
        • Сэндвич-панель
        • EPS Потолочная панель
          • Прочая фанера
          • Главная
          • О нас
          • Дилерский магазин

          Panel Sandwich — Panel Sandwich Group en República Dominicana

          Principales características y ventajas del Panel Sandwich República Dominicana

          El Panel Sandwich a Precio reducido posee unos orígenes claramente Industriales, no obstante, debido a su desarrollo exponencial, estas chapas para tejados y fachadas han ido evolucionando hasta revolucionar por Complete el sector de la construcción. Hoy en día podemos encontrar todo tipo de proyectos, obras y edificios construidos únicamente con estas Chapas Sandwich a Precio reducido, como por ejemplo: Naves Industriales, Centros Logísticos, Centros Deportivos o de ocio, auditorios, panicéndías, городские зрители de coldración, oficinas, almacenes, cuartos de calderas, Industrias químicas, colegios, centros comerciales, supermercados и т. д. Cuentan con una larga lista de cualidades técnicas a destacar, pero quizá las más más mas importantes son: fá ligereza. tipo d ambiente, resistencia y aislamiento térmico.

          Una de las Principales razones de la exponencial popularidad del Panel Sandwich República Dominicana es su tipo de composición triple que licence disfrutar de un aislamiento térmico y resistencia espectacular incluso en los climas más extremos. Los Paneles Sandwich están formados por dos láminas (внутренняя и внешняя) de acero galvanizado por inmersión en caliente y prelacado en infinidad de colores y acabados que podrán ser elegidos por el cliente en función de sus necesidades. En el interior de estas dos placas de acero se encuentra protegido una capa interna de espumas de poliuretano Expandido de alta densidad (40 кг / м3) y de espesor переменная.Нет никаких постоянных, tenemos que destacar que en PANEL SANDWICH GROUP тамбиен ofrecemos una gama de chapas sandwich para cubiertas y fachadas con núcleo interno de fibras minerales de lana de roca aportando unas cualidades ignífugas y acústicas queue núdequal material.

          Лучшее программное обеспечение для производства сборных панелей пола для Revit® — программное обеспечение BIM и приложения Autodesk Revit T4R (инструменты для Revit)

          Layout Panel Layout — мощный продукт для планирования панелей пола и разделения их на массивные плиты или пустотные плиты.Эти сборные панели пола Revit® впоследствии можно будет использовать в процессе создания каркаса пола.

          Схема расположения панелей пола берет на себя проект пола, спроектированный архитектором, и автоматизирует планирование расположения панелей. Программа рисует символические линии для обозначения будущих панелей в соответствии с заранее заданными правилами. Затем он создает настоящие панели пола Revit — массивные или пустотные плиты. Позже массивные панели пола можно обрамить с помощью Wood или Metal Framing Floor +. Сборный каркас пола может включать в себя рейки, распорки, краевые балки, пол и т. Д.

          Совместимость с Autodesk® Revit® 2020, 2019, 2018

          Вы можете найти аналогичные функции для крыш Revit®, используя наш новый Roof Panel Layout .

          Возможные рабочие процессы для создания массивных бетонных или пустотных плит, а также рамного перекрытия:

          Идеально для:

          Инженеров-строителей Простое создание панелей пола в соответствии с геометрией пола, спроектированной архитектором.

          Проектировщики и производители сборных полов При компоновке панелей пола создаются сборные панели пола — массивные или пустотные плиты в соответствии с правилами пользователя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
