Ремонт лазерный построитель плоскостей: Как отремонтировать лазерный уровень самостоятельно или сколько стоит ремонт

Содержание

Как отремонтировать лазерный уровень самостоятельно или сколько стоит ремонт

В строительстве просто невозможно обойтись без измерительных инструментов. Для выравнивания горизонтали и вертикали применяются лазерные уровни или их еще называют нивелирами. К числу их достоинств относится практичность, точность и высокая скорость проведения измерительных работ. Измерительный прибор из разряда дорогостоящих, имеет свойство ломаться, поэтому как отремонтировать лазерный уровень, предстоит разобраться всем, кто столкнулся с проблемой.

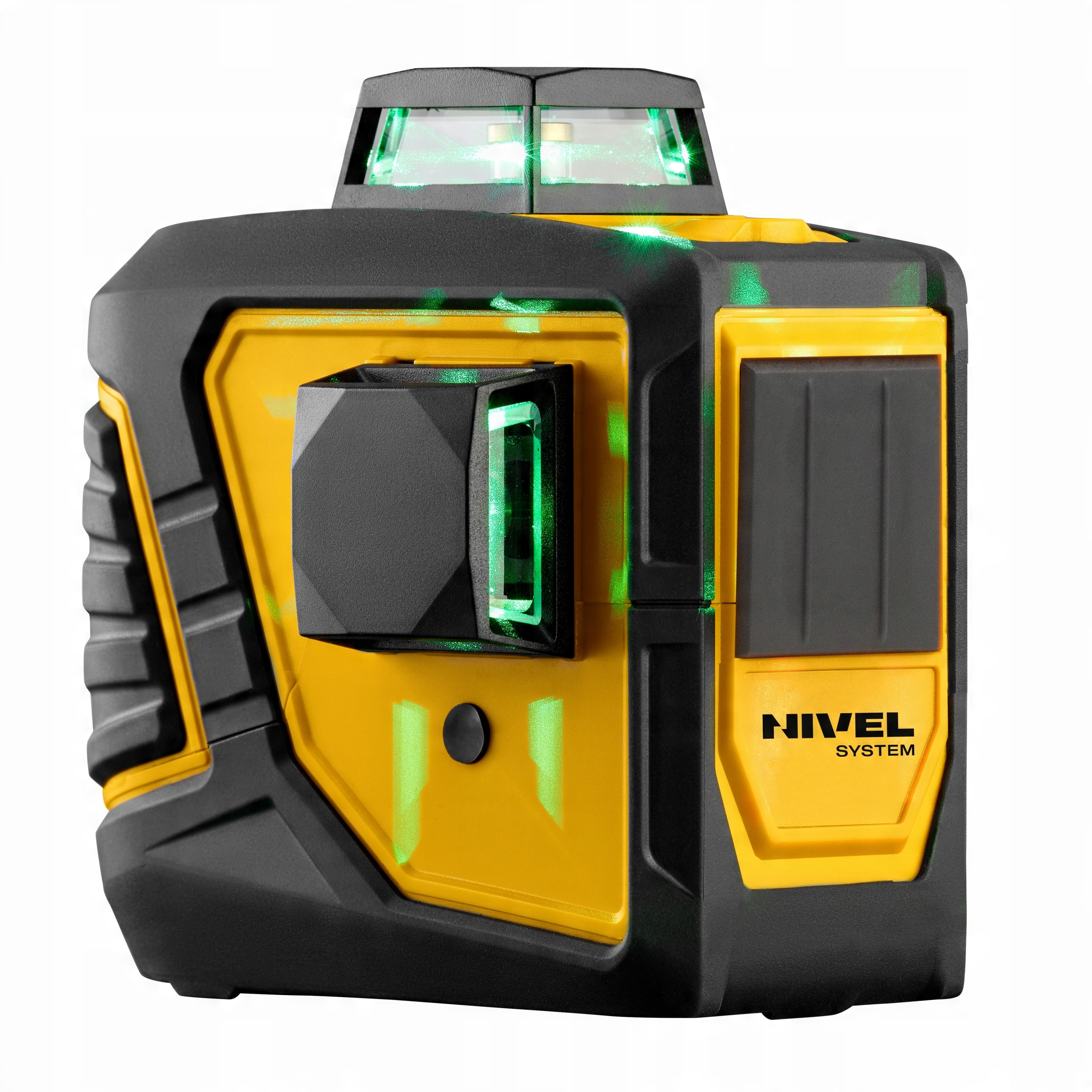

Конструкция лазерного нивелира

Уровень лазерного типа принадлежит к категории оптических измерительных приборов, которые требуют соответствующего подхода к применению и хранению. Несоблюдение условий хранения и эксплуатации приводит к поломкам уровня. Перед тем, как выполнить ремонт лазерного уровня, следует разобраться с его устройством.

Рассматриваемый инструмент с виду имеет простую конструкцию, однако некоторые отдельные части его имеют сложное устройство, что вызывает трудности при самостоятельном ремонте в домашних условиях.

Однако упростить проведение ремонтных работ помогут знания конструкции этого измерительного прибора.

Главным элементом нивелира является источник света, по которому проводятся соответствующие построения горизонтальных и вертикальных плоскостей. В качестве светового излучателя применяются светодиоды, усиление освещенности которых достигается за счет использования системы линз. Из строя светодиод может выйти только по причине неисправности электронной микросхемы. Линзы могут только разбиться, и в таком случае понадобится их замена.

Снаружи прибора имеется корпус, который обычно обладает высокой степенью защищенности от влаги и пыли. Корпус обычно изготавливается из ударопрочного пластика. В конструкции корпуса есть разъем, где устанавливаются сменные батарейки или стоят аккумуляторы. Для проведения точных измерительных работ, прибор имеет специальную установочную систему. Эта система позволяет расположить уровень ровно, и произвести соответствующие измерения.

Нивелиры бывают разными, что зависит не только от производителей. Они классифицируются на простые или бытовые и профессиональные:

  • Бытовые модели устройств способны только создавать луч, который направляется параллельно корпуса
  • Профессиональные — они способны проецировать лазерные лучи в разных плоскостях и по всей окружности на 360 градусов.  В таких устройствах дополнительно применяется электропривод, который вращает лазерный светодиод по окружности

Чем сложнее конструкция инструмента, тем труднее выполнить ремонт нивелира. Чтобы отремонтировать своими руками прибор, следует выяснить основные виды поломок, которые встречаются на лазерных уровнях.

Это интересно! На нивелирах возникают разные поломки, которые можно классифицировать на искусственные, возникающие по причине неправильной эксплуатации или хранения, а также производственные — это дефекты лазерного уровня при его изготовлении.

Дефекты лазерных уровней и способы их самостоятельного устранения

При покупке измерительного инструмента возникает вопрос о том, какой выбрать для ремонта прибор. Ведь для предотвращения поломок уровня, надо еще на стадии покупки решить, какой инструмент подойдет для выполнения тех или иных работ. Если купить нивелир для работ в помещении, и при этом использовать его на улице, то долго он не прослужит. Кроме того, не стоит выбирать дешевые модели, если возлагаете большие надежды на прибор. При частой эксплуатации китайских дешевых подделок они быстро выйдут из строя.

Однако ломаются не только дешевые нивелиры, но и дорогостоящие, требующие соответствующего ремонта. Когда требуется самостоятельный ремонт нивелира, узнаем подробно:

  1. Когда при включении прибора, луч лазера имеет не прямолинейную форму, а изогнутую в форме дуги
  2. Если не загорается светодиод, за счет которого создаются вертикальные и горизонтальные проекции
  3. При неисправности кнопок управления
  4. В случае появления дефектов на корпусе, возникшие по причине механического воздействия
  5. Если при запуске не вращается электрический привод
  6. Луч лазера становится тусклым и слабозаметным

Если прибор упал на землю или был поврежден тяжелыми видами инструментов или строительных материалов, то даже если он не подает признаков неисправностей, все равно следует произвести его диагностику. Из строя также может выйти система настройки положения, и особенно самонастраивающийся механизм.

Это интересно! Возможность проведения ремонта лазерного уровня зависит от того, что конкретно вышло из строя в измерительном инструменте. Если поломка серьезная, а прибор при этом стоит дорого, то его ремонт можно доверить профессионалам из сервисного центра. Однако не стоит торопиться, так как починить измеритель можно попытаться самостоятельно.

Поверка нивелира что это и зачем необходимо проводить

Часто поломки прибора являются скрытыми, то есть, нивелир исправно проецирует плоскости, но при этом они искаженные и неточные. Такая неисправность обнаруживается не сразу, и можно выполнить большой объем работ, и только после обнаружить, что лазерный уровень «врет». Чтобы предотвратить такие виды неисправностей, следует регулярно выполнять поверку. При этом не понадобится сдавать инструмент в мастерскую или сервисный центр на поверку, так как реализовать поставленную задачу можно самостоятельно.

Как самостоятельно поверить лазерный нивелир? Для начала следует включить его, а затем выполнить ряд следующих несложных манипуляций:

  1. Установить нивелир ближе к стенке в комнате, и спроецировать луч на противоположную сторону
  2. Развернуть прибор, и сделать отметку на стене, возле которой находится уровень
  3. Переместить устройство ближе к противоположной стене, и совместить луч лазера с отметкой
  4. Как только луч лазера будет совмещен с отметкой на ближайшей стене, следует его повернуть и проверить, совпадает ли проецируемая линия с разметкой на противоположной стенке

Прибор считается точным, если луч ложится ровно на отметку. Допускается незначительное отклонение, которое может свидетельствовать о погрешности инструмента. Погрешность зависит не только от стоимости нивелира, но еще и от дальности проводимых измерений. Чем дальше находится прибор от поверхности, на которую проецируется луч, тем больше значение неточности.

Это интересно! Если поверка показала, что прибор имеет большую погрешность, то продолжать эксплуатацию нельзя. Сначала нивелир подлежит проведению настройки, что можно сделать самостоятельно при наличии регулировочных винтов. В ином случае понадобится сдать прибор в специализированный центр.

Насколько реально отремонтировать лазерный уровень

Когда из строя выходит болгарка или дрель, то первым делом мастер спешит самостоятельно разобрать инструмент, и отремонтировать его. Мало кто задумывается над тем, чтобы сдавать такие уровни в специализированные сервисные центры. Как только ломается нивелир, то о самостоятельном ремонте мало кто задумывается. Связано это с тем, что прибор имеет сложную конструкцию (на первый взгляд). Если разобраться с устройством инструмента, то никаких проблем с ремонтом не возникает.

Большинство специалистов не советуют самостоятельно производить ремонт устройств. Однако нет ничего плохого в том, чтобы попытаться отыскать причину неисправности, и устранить ее. К тому же большинство поломок можно устранить даже без разборки инструмента.

  1. Разрядились батарейки или аккумулятор. Если не включается уровень, то первым делом следует убедиться, что исправны источники питания. Если это батарейки, то их надо заменить, а если аккумулятор, то поставить на зарядку
  2. Неисправность контактов или их окисление — если долго не пользоваться прибором, и при этом оставить в нем батарейки на долгое время, то они могут «потечь». В итоге пострадает конструкция прибора. Чтобы исключить такого рода поломки, надо при хранении извлекать батарейки из инструмента. Если это литий-ионные аккумуляторы, то их необходимо хранить исключительно в заряженном виде
  3. Выход из строя зарядного устройства — если нивелир работает от встроенного аккумулятора, то из строя может выйти зарядный блок. Узнать о такой поломке можно по отсутствию индикации заряда, когда включается вилка в розетку
  4. Не работает горизонтальная или вертикальная проекция — в этом случае необходимо разобрать корпус устройства, и произвести диагностику. Поломки в электросхеме могут определить только знающие и опытные специалисты. Кроме того, для проверки понадобится специализированное оборудование. Однако часто причиной неработоспособности проекций является отпаявшийся проводок. Имея паяльник, следует припаять проводок на место, чтобы в итоге вернуть работоспособность лазерного измерителя проекций
  5. Размытая или плохо видная лазерная проекция — в этом случае необходимо разобрать корпус, и проверить чистоту стекла. Стекло обычно засоряется, поэтому его необходимо очистить. Если причиной является не стекло, то надо менять светодиоды или проверять микросхему
  6. Не работают кнопки — если она заедает, залипает или вовсе не включается, то подлежит замене. Чтобы заменить кнопку, также нет необходимости везти прибор к специалисту. Следует разобрать его, диагностировать поломку, и по возможности устранить
  7. Неисправность указателя — причиной является нарушение целостности грузика. Чтобы устранить поломку, надо разобрать инструмент, и настроить указатель

Это интересно! Если нивелир еще на гарантии, то в этом случае лучше отвезти его в магазин, и сдать на ремонт. Такой ремонт будет бесплатным, и при этом не понадобится самостоятельно выполнять вмешиваться в конструкцию.

Из сказанного выше, можно сказать, что отремонтировать нивелир можно своими руками, без помощи специалистов. Здесь главное аккуратность и осторожность. Если же после разборки не удается выявить причину поломки, тогда следует собрать уровень, и отвезти его в ремонт. Для этого имеются специализированные центры.

Где отремонтировать лазерный нивелир

Разобравшись в вопросе, можно ли починить нивелир самостоятельно, можно сделать вывод, что если не получается восстановить работоспособность инструмента, то не надо спешить покупать новый. Вышедший из строя лазерный уровень можно восстановить, обратившись для этого в специализированные центры. Такие центры находятся не только в больших городах России, но и более мелких. Специализированные центры по ремонту лазерных нивелиров имеются в таких городах России:

  • Москва
  • Екатеринбург
  • Новосибирск
  • Ростов
  • Нижний Новгород
  • Уфа
  • Самара
  • Краснодар
  • Челябинск
  • Сокол
  • Воронеж
  • Иркутск
  • Красноярск

В каком большом городе бы вы не проживали, чтобы починить лазерный уровень, необходимо для начала попытаться найти поломку самостоятельно, а уже после искать адреса сервисных центров. В этих центрах выполняется не только ремонт, но еще также настройка и поверка измерительного прибора. О том, сколько стоит ремонт в сервисном центре, зависит от многих факторов:

  1. Место расположения — удаленность населенного пункта от города говорит о необходимости затрат на пересылку деталей и комплектующих, что является дополнительным расходом
  2. Модель лазерного уровня — ремонт дешевых моделей обходится соответственно недорого, а вот для починки нивелиров таких марок, как Bosch, DeWalt, Hitachi и другие, понадобятся соответствующие комплектующие
  3. Вид неисправности — если это мелкая поломка, то и стоимость такого ремонта будет незначительной

Чтобы не быть обманутыми, следует выбирать только специализированные сервисные центры и мастерские. Узнать о таких не трудно, так как в интернете имеется множество отзывов о тех или других мастерских. Если вам известны адреса хороших мастерских по ремонту нивелиров в России, Украине и Белоруссии, то можете делиться адресами прямо на сайте.

Инструкция как отремонтировать лазерный нивелир с пошаговым описанием

Если столкнулись с ситуацией, когда лазерный уровень перестал работать, то надо сразу приступить к проведению его ремонта. Для начала оцениваем масштабы поломки, и только если выясняется, что причина внутри, то приступаем к разборке корпуса. Все нивелиры разборные, для чего необходимо выкрутить некоторое количество винтов, чтобы снять крышку. Если на уровне перестала работать проекция, то ремонт будет иметь следующий вид:

  1. Ремонтировать лазерный уровень надо со снятия корпуса
  2. Теперь можно диагностировать поломку. Если не работает одна из проекций, то надо смотреть на исправность контактов. На примере обнаружена неисправность одного контакта, по причине которого и не работает одна плоскость
  3. Устранить поломку можно припаиванием провода на свое место. Если он обломился, то надо найти аналогичный провод (без изоляции) и с соответствующим сечением, и припаять его на место поврежденного
  4. В итоге остается собрать инструмент и проверить его работоспособность. При сборке нужно проявить аккуратность, чтобы не зацепить провода, и снова не нарушить их целостность

После сборки необходимо установить источники питания на место, и произвести проверку работоспособности инструмента.

Инструмент работает исправно. Как видно, ремонт не занимает много времени, сил, а также не требует особых знаний. Сломался лазерный уровень, тогда сначала следует выявить причину поломки, а уже после восстановить работоспособность прибора. Только в исключительных случаях рекомендуется прибегать к помощи специалистов, а в 60% случаев можно отремонтировать самостоятельно. Ниже подробное видео описание процесса ремонта лазерного нивелира своими руками.

В итоге надо отметить, что хороший специалист в сервисном центре — это не тот, у которого заоблачные цены на ремонт. Хороший мастер справится с ремонтом быстро, и при этом его услуги не будут стоить столько, сколько стоит новый нивелир.

Публикации по теме

Ремонт лазерного уровня своими руками

25.11.2020

Ремонт лазерного уровня своими руками

Любое оборудование рано или поздно выходит из строя и не важно кто его производитель Китай, Россия или Япония – ничто в этом мире, к сожалению, не вечно. Очень обидно, когда ломается очень нужный инструмент во время работы и необходимо либо срочно искать ему замену, либо нести в мастерскую – и то и другое отнимает много времени, сил, нервов и конечно же денег.
Правда стоит учитывать, что по большей части оборудование, инструмент выходят из строя не потому, что пришел срок или был какой-то брак, а потому что сами пользователи не соблюдают инструкцию по эксплуатации и в итоге ресурс дрели, перфоратора, «болгарки» заканчивается куда как быстрее, чем должен бы быть. При этом не стоит забывать и о том, что есть инструменты, которые требуют к себе куда как более бережного отношения – именно к таким относится лазерный уровень. Помимо всего прочего – данный аппарат нельзя назвать дешевым, стоимость его может быть крайне высока в зависимости от заложенного функционала. Но, есть возможность небольшие проблемы устранить самостоятельно, не прибегая к помощи штатных мастерских и не тратя денег на обслуживание и восстановление агрегата.


Самые часты поломки лазерного уровня и способы их устранения

1.        Погрешность при замерах лазерным нивелиром.

С помощью лазерного нивелира крайне легко нанести необходимую разметку на плоскости по горизонтали и по вертикале. Делать это просто, быстро и удобно, так как аппарат выдает точки и линии с большой точностью. Погрешность у них конечно же есть, и она отмечается в сопроводительных документах в миллиметрах на метр удаления метки от прибора. У бытовых вариантов допускается до 3-5мм на десять метров, а у профессиональных 1-3 миллиметра на те же десять метров. Чаще всего перед покупкой никто эту цифру не проверяет, хотя надо бы это делать даже если берете ту же Лейку и Макиту, не говоря уже о малоизвестных компаниях или лазерных уровнях, выпущенных трудолюбивыми китайцами. Конечно, крайне редко погрешность сильно отличается от указанной в инструкции по эксплуатации, но бывает, что ее обнаруживают только принеся уровень домой. Это однозначный брак и тут сразу надо сдавать агрегат, не пытаясь найти ему замену. Но, бывает еще и так что погрешность появляется после неаккуратного обращения с прибором: роняли, использовали за пределами допустимых температур, попала влага, пыль и так далее.


Если вы заметили, что ваш лазерный уровень начал откровенно лажать с данными то, чтобы наладить его безупречную работу поможет юстировка.
Некоторые модели можно вернуть в строй воспользовавшись регулировкой с помощью различных винтов маятника, таким образом можно в значительной мере сократить погрешность при работе аппарата. В сети довольно много видео, где показана подробно юстировка таким вот нехитрым способом, но так как она имеет существенные ограничения по применению рассматривать его в данном случае подробно мы не станем.

Все работы с винтами будут зависеть от того, как устроен лазерный нивелир. В нем могут быть установлены либо диоды в корпусе из металла, либо диодная лазерная трубка. Понятное дело, что способ настройки одного совершенно не подходит для настройки другого. К тому же если в обычных агрегатах схема расположения винтов неизменна, то вот те, что принято называть 3D аппратами могут быть разные варианты и конфигурации.

Самое удобное для юстировки, если в уровне есть четыре настроечных элемента и размещены попарно. Очень неудобно регулировать прибор, если у него три винта, и они находятся по сторонам корпуса.

2.       Вышел из строя излучатель.




Это еще одна частая проблема всех лазерных уровней, да и вообще лазерной аппаратуры в целом. Без этого построить точки и линии не представляется возможным. Причины могут быть совершенно разные.

Очень часто вследствие удара от платы отходят контакты или обрываются проводки – они очень тонкие, выполнены из медной проволоки, повреждаются крайне легко и быстро.

В данном случае нужно найти место обрыва: для это удобнее всего аккуратно пинцетом поддернуть каждый проводок и так можно довольно легко найти тот, что отошел от платы либо оказался оборванным. Вышедший из строя медный провод надо заменить на аналогичный. Размер проводка на замену должен быть не менее 0,08 мм и не толще чем 0,1 мм.

Вторая причина поломки светового излучателя – вышедший из строя светодиод. Его починить не выйдет понятное дело – только возможна полная замена на аналогичный. Проблема тут в том, что найти оригинальную запчасть любому более или менее известному бренду у вас просто не выйдет. Дело в том, что производители крайне незаинтересованные в том, чтобы их изделия подлежали ремонту – намного выгоднее, если пользователь не понесет в ремонт, а купит новый прибор. Но, варианты по замене светодиода есть всегда и легко можно найти аналог в мастерских, развалах или китайских сайтах типа «Али».

Замена самого диода процесс несложный и достаточно минимального навыка, чтобы все получилось. После того, как ваш уровень заработает не забудьте провести полную его настройку заново, как если бы только купили.

3. Дрожание луча

Часто можно увидеть, что луч как бы мигает или «пробегает» через какие-то доли секунд снова. Это мешает работе, да и просто раздражает, честно говоря. Проблема кроется в том, что такой сбой дают магниты, находящиеся под маятником. Мешать нормальному функционированию магнитов может мусор и пыль, которые попали на них или то, что один из них вышел из своего гнезда и держится непрочно.


Для устранения такого недостатка нужно полностью разобрать уровень, вынуть маятник, некоторые модели потребуют не только полной разборки, но и распайки платы с теми тонкими проводами, о которых мы говорили выше.

3.       Западают кнопки на панели управления

Корпус современных лазерных нивелиров не только прочный, но еще и довольно-таки герметичный. Что, впрочем, не мешает совершенно ломаться кнопкам, чаще всего это происходит из-за того, то внутрь проникает пыль и оседая на плате выводит кнопки из строя. Впрочем, так происходит с любыми приборами, которые используются во время строительства или ремонта.


Плата управления спрятана внутри корпуса, а на поверхности мы видим лишь несколько кнопок, которые окружены резиновой или пластиковой прокладкой. Также это может быть и просто мембрана, сделанная из целого куска ПВХ с небольшими выпуклостями. Пыль, мелкий мусор, попадая между контактами платы и кнопкой становится препятствием для прохождения сигнала и панель управления целиком или частично выходит из строя. Чаще всего это становится заметно по плохому срабатыванию кнопки, когда нужно несколько раз нажимать на нее для получения нужного результата.

Чтобы вернуть плате работоспособность – аккуратно снимете верхнюю панель и почистите ее от пыли и мусора сухой щеткой и протрите салфеткой, смоченной в спирте или ацетоне. Обычно этого бывает достаточно.

4.       Пропадает блокировка маятника после отключения прибора


Обязательным условием долгого срока эксплуатации лазерного уровня служит обязательная блокировка маятника после выключения нивелира. Если же после того, как выключили агрегат, маятник не заблокировался, то в самом скором времени его работоспособность заметно снизится. Кажется, что неисправность невелика, но она очень сильно влияет на работу прибора потому нужно ее как можно скорее устранить, чтобы последствия не стали совсем уж катастрофическими. Чаще всего проблема заключается в том, что произошло заклинивание маятника и убрать ее не составит труда.

6. Линия лазера очень широкая

Обычный расчет толщины луча ведется по формуле: плюс половина миллиметра на каждые пять метров расстояния от прибора. Начальная линия обычно имеет ширину около полутора миллиметров на расстоянии два метра от светодиода. Но, бывает так что изначальная линия луча уже очень широкая: три или пять миллиметров. Это говорит о том, что проблема в фокусировке лазера – то есть вышла из строя оптическая система и большому сожалению починить это самостоятельно, да и в мастерской, не удастся. В данном случае остается только одно – купить новый лазерный уровень.


7. Прибор отказывается включаться

Первоначально проверьте батарейки или аккумулятор, очень часто проблема заключена в них или в плохом контакте. Потому перво-наперво замените элементы питания на новые и проверьте работу аппарата. Если у вас стоит аккумулятор, то стоит проверить мультиметров его показания – они должны быть не менее 1,1 или 1,2 Ватт. Если же данные простые манипуляции не помогли и прибор все равно отказывается работать, то нужно искать проблему глубже.

Разберите уровень и внимательно осмотрите его на предмет обрыва проводов, распайки, треснувшей платы и так далее.

Посмотрите на конденсаторы – их работоспособность понять легко – не рабочие будут вздутыми.

Дорожки на платах не должны иметь ржавления или признаков попадания воды.

Проверьте мультиметром основные узлы.

После обнаружения неисправности – замените вышедший из строя узел на аналогичный. Если проблема в самой плате, то проще всего заменить ее всю. Выпаивать те же конденсаторы, не имея достаточного опыта, можно привести к перегреву платы и ее полнейшему выходу из строя.


Как видно из статьи – справиться не так сложно с довольно большим рядом проблем, которые могут возникнуть при эксплуатации лазерного уровня. Конечно, не все из них можно решить самостоятельно или решить совсем, но большинство не представляют чего-то страшного и тратить деньги на покупку нового прибора не придется.
Если же вы не уверены в своих силах, то лучше всего отнести агрегат в мастерскую.


Статью подготовил мастер Роман для клиентов магазина Левша.рф


Юстировка лазерного уровня своими руками

Юстировка смайлов

Самое сложное и проблематичное в регулировке лазерного уровня, это исправления так называемых смайлов, это когда лазерная линия идёт дугой.

Сразу хочу сказать, если у вас нивелир с большим количеством плоскостей, от 3 и выше, и вы обнаружили дугу, то не пытайтесь исправить его самостоятельно, даю 99%, что ни чего хорошего из этого не выйдет.

Дело в том, что без специального оборудования, выяснить на какой именно плоскости смайлик практически невозможно, отсюда выходит, что можно крутить не то что нужно и окончательно запутаться и сбить прибор.

У нашего Бэйсика к счастью или сожалению всего две плоскости, поэтому обнаружив смайл на какой-нибудь из них, можно попытаться убрать его своими руками не обращаясь в сервисный центр.

И так, перед правкой нужно включить воображение и понять, в какую сторону у нас наклонена призма через которую проходит лазерный луч, так как дуга возникает именно из-за того, что призма стоит не строго перпендикулярно лучу.

На рисунке концы лазерной линии смотрят вниз, это говорит о том, что цилиндр призмы стоит не ровно, и имеет отклонение от вертикального положения с наклоном назад. Если бы хвосты смотрели вверх, то призма наоборот была бы наклонена вперёд.

Как вы поняли такая коррекция делается винтиками, которые фиксируют именно саму цилиндрическую призму. (смотрите фото ниже)

Подкручивая именно эти болтики нужно установить призму строго перпендикулярно по отношению к лазерному лучу, тогда дуга исчезнет.

ВНИМАНИЕ! Крутить надо крайне осторожно и запоминать куда и что крутили!

Ремонт: практические рекомендации

Следует знать, что не только смещение усика может вызвать озвученную проблему и ремонт. Ее причиной может оказаться сбой в настройке груза. И решить ее можно, выполнив следующие действия:

Удалите наклейку с поверхности корпуса. Вскрыв прибор, вы в любом случае лишаетесь гарантии.
Снизу вы обнаружите винт из пластика. Открыв его, вы увидите винт, именуемый «А». Это и есть груз. Внимательно осмотрите платформу. Вы сразу заметите отклонения.
Вращая винт «А», находите нужное положение. Этого можно достичь, повесив отвес на стену.
Проверьте положение горизонтального и вертикального лучей. Они должны быть в порядке.
Проверьте фронтальный крен.
Наконец, чтобы отрегулировать платформу, необходимо слегка ослабить винт, находящийся посередине, а те, что находятся с краев, подтянуть. Это для того, чтобы сместить ее пониже и наклонить вперед. Если вы хотите приподнять платформу, то делаете наоборот. Крайние винты ослабляете, а тот, что в центре, затягиваете

Процесс требует максимальной осторожности.

Для этого приобретите материал. Затем на его поверхности сделайте разметку, которая будет соответствовать форме испорченного. Стекло стоит приобретать шириной около 2,5 мм. По окончании произведите замену.

Проверка наклона всей плоскости лазерного уровня относительно горизонта

Для тех, кто только начал пользоваться лазерным нивелиром или только намеревается его приобрести, рекомендуем ознакомиться, какая в принципе встречается погрешность у лазерных уровней.

Устанавливаем лазерный нивелир точно посередине между двух стен, находящихся приблизительно на расстоянии 5 метров друг от друга. Включаем лазерный уровень и отмечаем на стене точку, указанную лазерным крестом. Поворачиваем лазерный построитель плоскостей на 180 градусов и отмечаем точку на противоположной стене, точку ставим на пересечении вертикальной и горизонтальной плоскости.

Дальше переносим лазерный нивелир к одной из стен и устанавливаем на расстоянии 0,6 – 0,7 метра от стены, и делаем такие же метки на стенах по аналогии, как описано сверху.

Замеряем расстояние между точками а1 и а2, также между токами b1 и b2. Вычитаем полученное расстояние из другого (а1 и а2) – (b1 и b2) полученное значение сравниваем с заявленной точностью, если полученное значение не превышает заявленную точность в инструкции, значит Ваш лазерный уровень показывает горизонтальную плоскость правильно.

Пример: При проверке точности у лазерного построителя плоскостей, расстояние между точками составило: (а1 и а2) = 4 мм, а (b1 и b2) = 6 мм. Таким образом, полученная погрешность лазерного уровня: (b1 и b2) – (а1 и а2) = 6 – 4 = 2 мм. Сравниваем полученную погрешность, с погрешностью, заявленной производителем.

Это касается лазерных уровней, которые не имеют горизонта 360 градусов.

Проверить горизонтальную плоскость у нивелиров с конусными призмами, типа Hilda 3D, или нивелиров с цилиндрическими призмами, но также имеющих горизонт 360 градусов, типа ADA 6D Servoliner, проще всего прогоняя все стороны горизонтальной плоскости через точку на расстоянии 5 – 10 метров. Тут также следует помнить, как правильно считается погрешность.

Самостоятельный ремонт лазерного нивелира

Крайне нежелательно пытаться самостоятельно ремонтировать лазерный уровень, не имея соответствующей квалификации. Чинить можно только механические повреждения. Электронику и оптику лучше оставить для специалистов.

Видео: лазерный нивелир, его разборка и калибровка в домашних условиях

Луч лазера — это направленный поток световых частиц, сфокусировано двигающийся в одном направлении. Попадая на сетчатку глаза, он может причинить тяжёлые повреждения тканям и нейронным окончаниям глазного яблока. Поэтому работа с лазерным нивелиром должна в обязательном порядке сопровождаться соблюдением мер личной безопасности.

Насколько реально отремонтировать лазерный уровень

Когда из строя выходит болгарка или дрель, то первым делом мастер спешит самостоятельно разобрать инструмент, и отремонтировать его. Мало кто задумывается над тем, чтобы сдавать такие уровни в специализированные сервисные центры. Как только ломается нивелир, то о самостоятельном ремонте мало кто задумывается. Связано это с тем, что прибор имеет сложную конструкцию (на первый взгляд). Если разобраться с устройством инструмента, то никаких проблем с ремонтом не возникает.

Большинство специалистов не советуют самостоятельно производить ремонт устройств. Однако нет ничего плохого в том, чтобы попытаться отыскать причину неисправности, и устранить ее. К тому же большинство поломок можно устранить даже без разборки инструмента.

  1. Разрядились батарейки или аккумулятор. Если не включается уровень, то первым делом следует убедиться, что исправны источники питания. Если это батарейки, то их надо заменить, а если аккумулятор, то поставить на зарядку
  2. Неисправность контактов или их окисление — если долго не пользоваться прибором, и при этом оставить в нем батарейки на долгое время, то они могут «потечь». В итоге пострадает конструкция прибора. Чтобы исключить такого рода поломки, надо при хранении извлекать батарейки из инструмента. Если это литий-ионные аккумуляторы, то их необходимо хранить исключительно в заряженном виде
  3. Выход из строя зарядного устройства — если нивелир работает от встроенного аккумулятора, то из строя может выйти зарядный блок. Узнать о такой поломке можно по отсутствию индикации заряда, когда включается вилка в розетку
  4. Не работает горизонтальная или вертикальная проекция — в этом случае необходимо разобрать корпус устройства, и произвести диагностику. Поломки в электросхеме могут определить только знающие и опытные специалисты. Кроме того, для проверки понадобится специализированное оборудование. Однако часто причиной неработоспособности проекций является отпаявшийся проводок. Имея паяльник, следует припаять проводок на место, чтобы в итоге вернуть работоспособность лазерного измерителя проекций
  5. Размытая или плохо видная лазерная проекция — в этом случае необходимо разобрать корпус, и проверить чистоту стекла. Стекло обычно засоряется, поэтому его необходимо очистить. Если причиной является не стекло, то надо менять светодиоды или проверять микросхему
  6. Не работают кнопки — если она заедает, залипает или вовсе не включается, то подлежит замене. Чтобы заменить кнопку, также нет необходимости везти прибор к специалисту. Следует разобрать его, диагностировать поломку, и по возможности устранить
  7. Неисправность указателя — причиной является нарушение целостности грузика. Чтобы устранить поломку, надо разобрать инструмент, и настроить указатель

Это интересно! Если нивелир еще на гарантии, то в этом случае лучше отвезти его в магазин, и сдать на ремонт. Такой ремонт будет бесплатным, и при этом не понадобится самостоятельно выполнять вмешиваться в конструкцию.

Из сказанного выше, можно сказать, что отремонтировать нивелир можно своими руками, без помощи специалистов

Здесь главное аккуратность и осторожность. Если же после разборки не удается выявить причину поломки, тогда следует собрать уровень, и отвезти его в ремонт

Для этого имеются специализированные центры.

https://youtube.com/watch?v=nHN4rDnUaGg%3F

Дефекты лазерных уровней и способы их самостоятельного устранения

При покупке измерительного инструмента возникает вопрос о том, какой выбрать для ремонта прибор. Ведь для предотвращения поломок уровня, надо еще на стадии покупки решить, какой инструмент подойдет для выполнения тех или иных работ. Если купить нивелир для работ в помещении, и при этом использовать его на улице, то долго он не прослужит. Кроме того, не стоит выбирать дешевые модели, если возлагаете большие надежды на прибор. При частой эксплуатации китайских дешевых подделок они быстро выйдут из строя.

Однако ломаются не только дешевые нивелиры, но и дорогостоящие, требующие соответствующего ремонта. Когда требуется самостоятельный ремонт нивелира, узнаем подробно:

  1. Когда при включении прибора, луч лазера имеет не прямолинейную форму, а изогнутую в форме дуги
  2. Если не загорается светодиод, за счет которого создаются вертикальные и горизонтальные проекции
  3. При неисправности кнопок управления
  4. В случае появления дефектов на корпусе, возникшие по причине механического воздействия
  5. Если при запуске не вращается электрический привод
  6. Луч лазера становится тусклым и слабозаметным

Если прибор упал на землю или был поврежден тяжелыми видами инструментов или строительных материалов, то даже если он не подает признаков неисправностей, все равно следует произвести его диагностику. Из строя также может выйти система настройки положения, и особенно самонастраивающийся механизм.

Это интересно! Возможность проведения ремонта лазерного уровня зависит от того, что конкретно вышло из строя в измерительном инструменте. Если поломка серьезная, а прибор при этом стоит дорого, то его ремонт можно доверить профессионалам из сервисного центра. Однако не стоит торопиться, так как починить измеритель можно попытаться самостоятельно.

Коррекция маятника: двух плоскостей одновременно

Часто возникает такая ситуация при которой смещены все плоскости и отвес в одну сторону и на одинаковое расстояние.

Если у вас именно такой сбой, то вам повезло, потому что отремонтировать это очень просто.

Для того, чтобы вернуть плоскости в исходное положение, надо покрутить большой поперечный юстировочный винт.

Смещение центра тяжести в маятнике должно происходить относительно того, куда наклонены плоскости, то есть если плоскости завалены влево, то винт надо выкручивать, а если вправо соответственно закручивать.

Примерно такой же винт есть с задней стороны маятника, его трогаем если только есть «кивок» горизонтальной плоскости вверх или вниз относительно искомой плоскости.

Опять же касаемо бэйсика при такой настройке горизонта, надо сначала учесть положение отвеса, по определению если плоскость смотрит вниз, то и отвес должен иметь отклонение в противоположную сторону.

Основные виды дефектов

Произвести ремонт лазерного нивелира можно в некоторых случаях, но прежде следует убедиться в том, что истек срок гарантии на прибор. К гарантийным случаям следует отнести:

  1. Если в ходе эксплуатации инструмента при проецировании горизонтальных меток на лазерной линии появляются неровности.
  2. При нарушениях в подвесной системе призм, что приводит к пропаданию участков световых линий.
  3. При проявлении нарушений вертикальных лучей, что приводит к возникновению разницы между показаниями нивелира и истинными показаниями.
  4. Если в процессе эксплуатации из строя выходит любой элемент платы управления. Нарушение любого элемента платы обязательно приведет к возникновению неисправности всего прибора.
  5. Если возникает такое явление, как западение кнопок и переключателей. Это приводит к тому, что невозможно включить или выключить прибор, а также переключаться между различными функциями.
  6. Если при включении нивелира не появляется светящийся луч.

Пока инструмент новый, с ним обращаются с аккуратностью, но со временем при активной его эксплуатации, прибор может падать или же на него попадают различные виды агрессивных веществ.

Как самостоятельно проверить лазерный нивелир?

Проверка лазерного нивелира может потребоваться тогда, когда возникают сомнения по поводу его правильных показаний. Чтобы проверить прибор, нужно расположить его в любом углу любого помещения. Используя маркер, следует нанести метку №1 в углу с прибором, после нужно направить горизонтальный луч на противоположную стенку по диагонали от прибора, и там поставить метку №2. Как только данная процедура будет выполнена, прибор нужно перенести в противоположный угол и установить там.

Теперь необходимо совместить луч с ближайшей меткой №2, и направить на метку №1. Если луч совпадет с ней, то прибор можно считать исправным, а если же нет, тогда понадобится провести его ремонт или подстройку.

Возможно ли починить?

Починить самостоятельно лазерные уровни практически нереально. Устройство представляет собой сложный механизм, состоящий не только из механических, но и электронных элементов. Для проведения ремонта лазерного уровня рекомендуется обратиться в специализированные мастерские.

Многочисленный опыт владельцев нивелиров показывает, что ремонту подлежит только такой узел, как прицел. При этом понадобится выполнить разборку корпуса инструмента. Внутри на подвижном элементе располагается усик, который следует переместить в специальное отверстие на металлическом основании. В остальных случаях ремонты лазерных уровней рекомендуется доверить исключительно специалистам. Ведь прибор представляет собой достаточно дорогое устройство, которое очень легко испортить, если попытаться провести ремонт самостоятельно.

Избежать поломок нивелира не получится, как и любого другого инструмента, но продлить срок службы можно путем аккуратного обращения и обеспечения правильного ухода за ним. Особенности ухода за инструментом описываются в инструкции, которая прилагается к каждому изделию.

Как проверить лазерный уровень на точность

Несмотря на то, что лазерная техника отличается очень высокой надёжностью, бывают случаи, когда приборы нуждаются в ремонте и регулировке (юстировке).

  1. Появление загибов на концах горизонтальных линий вверх или вниз (строители называют это мрачной улыбкой). Линия из прямой становится дугообразной.
  2. Искривление вертикальной линии. Появление загибов на концах линий.
  3. Заклинивание подвесной системы маятника. Поведение лучей становится неуправляемым, они застывают в различных положениях.
  4. Неисправность электронной платы. Такая неисправность иногда возникает в нивелирах с электронным выравниванием. В результате значительно искажаются результаты измерений. Прибор начинает «врать», если повреждена микросхема, управляющая серводвигателями.
  5. Нарушение нормальной работы кнопок управления лазером. Они заедают или западают.
  6. Механические повреждения корпуса лазерного нивелира. Обычно такое происходит после падения инструмента на пол. Нарушается герметичность кожуха, внутрь попадает пыль и влага. В результате очень скоро инструмент приходит в негодность.

Для уточнения диагноза лазерный уровень проверяют на заранее подготовленных эталонных поверхностях. Самый простой способ — проверить точность показания при помощи пузырькового уровня (ватерпаса). Лучше всего, если длина уровня будет около 2 м, тогда погрешность будет хорошо видна. Можно использовать и более короткий уровень, но совместно со строительным правилом. С их помощью можно начертить на стене ровную длинную линию. На эту линию наводится лазерный луч и анализируется степень его соответствия.

Инструкция как отремонтировать лазерный нивелир с пошаговым описанием

Если столкнулись с ситуацией, когда лазерный уровень перестал работать, то надо сразу приступить к проведению его ремонта. Для начала оцениваем масштабы поломки, и только если выясняется, что причина внутри, то приступаем к разборке корпуса. Все нивелиры разборные, для чего необходимо выкрутить некоторое количество винтов, чтобы снять крышку. Если на уровне перестала работать проекция, то ремонт будет иметь следующий вид:

  1. Ремонтировать лазерный уровень надо со снятия корпуса
  2. Теперь можно диагностировать поломку. Если не работает одна из проекций, то надо смотреть на исправность контактов. На примере обнаружена неисправность одного контакта, по причине которого и не работает одна плоскость
  3. Устранить поломку можно припаиванием провода на свое место. Если он обломился, то надо найти аналогичный провод (без изоляции) и с соответствующим сечением, и припаять его на место поврежденного
  4. В итоге остается собрать инструмент и проверить его работоспособность. При сборке нужно проявить аккуратность, чтобы не зацепить провода, и снова не нарушить их целостность

После сборки необходимо установить источники питания на место, и произвести проверку работоспособности инструмента.

Инструмент работает исправно. Как видно, ремонт не занимает много времени, сил, а также не требует особых знаний. Сломался лазерный уровень, тогда сначала следует выявить причину поломки, а уже после восстановить работоспособность прибора. Только в исключительных случаях рекомендуется прибегать к помощи специалистов, а в 60% случаев можно отремонтировать самостоятельно. Ниже подробное видео описание процесса ремонта лазерного нивелира своими руками.

https://youtube.com/watch?v=4IwOGdVjCz0%3F

В итоге надо отметить, что хороший специалист в сервисном центре — это не тот, у которого заоблачные цены на ремонт. Хороший мастер справится с ремонтом быстро, и при этом его услуги не будут стоить столько, сколько стоит новый нивелир.

Публикации по теме

Виды строительных угольников — назначение, применение и выбор

Учимся правильно пользоваться пузырьковыми строительными уровнями

Динамометрические отвертки и их назначение

Виды угломеров и инструкция по их применению

Как исправить западание кнопок

Если у лазерного уровня западают кнопки или они перестали переключаться, это происходит потому, что при регулярном использовании на них слишком сильно надавливали. Выполнить ремонт можно самостоятельно. Нужно разобрать прибор и припаять отошедший контакт при помощи специального устройства — паяльника.

Совет! Для того чтобы припой не отпал при дальнейшей эксплуатации, работу выполняют с использованием особого припоя. Основное составляющее вещество — флюс.

Лазерный уровень требует к себе очень бережного отношения. Поэтому если в процессе использования вы обнаружили дефекты, то следует сразу попробовать устранить их. Незначительные работы вы сможете выполнить самостоятельно. Но в случае серьезной поломки обратитесь к специалистам. Если вы ничего не понимаете в подобном ремонте, это будет лучше. В противном случае вы не только не отремонтируете изделие, но и ухудшите его. А покупать новое обойдется гораздо дороже, чем ремонт в сервисном центре. В любом случае решать только вам. Удачи!

Все построители плоскостей имеют определенную погрешность в пределах допуска. Обычно для дешевых моделей это 0.5мм/1м. Для 3-4метровой стены набегает 2-3мм разбег. А если выкладывать плитку в ванной, то с таким уровнем расхождение по 4 стенам приведет к нестыковке швов на 5-6мм. Более дорогие модели от 7-8тыс. руб имеют более меньшую погрешность, от 0.2 до 0.05мм/1м. Конечно они и луч дают равномернее и шире угол. Но и дешевый уровень надо отъюстировать и сделать это очень просто.Рассмотрим юстировку на примере самого дешевого китайского уровня из леруа, который даже в допуск 0.5мм/1м не попадал. На всех уровнях есть регулировочные винты. Вкручивая или выкручивая винты, мы изменяем положение центра тяжести маятника и изменяем настройку уровня.

Разобрать очень просто. Откручиваем саморезы нижнего основания. Снимаем клещами стопорное кольцо. Можно нитками растянуть. Откручиваем дно и раскручиваем корпус. Для удобства я дно прикрутил одной к половинке и так настраивал.Первым делом надо проверить уровень горизонтальной линии. Ставим на основание или на штатив прибор. С правой стороны луча делаем на стене отметку уровня. Поворачиваем прибор вправо, чтобы левый край луча попадал в это отметку. Если расходится, то надо регулировать уровень горизонта, боковым винтом. После нескольких итераций левый и правый край луча должны попадать в одну и ту же метку. Горизонт выставлен.Вторым шагом надо настроить плоскость, луча. Берем большую комнату, можно длинный коридор. От одной стены направляем горизонтальный луч на другую стену. Ставим отметку №1, разворачиваем луч на ближнюю стену и так же ставим отметку №2. Затем переносим штатив к противоположной стене, выставляем высоту штатива что бы попасть в метку №1, затем поворачиваем прибор и смотрим куда попадает луч. Плоскость горизонтального луча регулируется передним винтом. После каждой регулировки метки рисуются заново. Первые метки поставлены криво. Поэтому каждый раз делаем новые отметки и сравниваем. Настраиваем до тех пор, пока луч не будет попадать в обе метки, от любой стены. Таким образом мы имеем гарантию, что плитка положенная на противоположных стенах будет на одинаковой высоте.Третьим этапом проверяем вертикальный луч. У меня он был завален и не перпендикулярен горизонтальному. Откручиваем винты, фиксирующие вертикальный датчик, расшатываем клей и прокручиваем датчик в нужную сторону. Затягиваем, проверяем по отвесу из веревки. Тут попасть сложнее. Руками проворачивать на сотые доли угла трудно. Но с некоторой попытки удастся попасть.

Затягиваем винты и еще раз проверяем горизонт. Я свой выставил с точностью горизонта 0.5мм/10м=0.05мм/1м, вертикаль 0.5мм/2.5м= 0.2мм/1метр. Получилась точность на уровне дорогих приборов.

Где отремонтировать лазерный нивелир

Разобравшись в вопросе, можно ли починить нивелир самостоятельно, можно сделать вывод, что если не получается восстановить работоспособность инструмента, то не надо спешить покупать новый. Вышедший из строя лазерный уровень можно восстановить, обратившись для этого в специализированные центры. Такие центры находятся не только в больших городах России, но и более мелких. Специализированные центры по ремонту лазерных нивелиров имеются в таких городах России:

  • Москва
  • Екатеринбург
  • Новосибирск
  • Ростов
  • Нижний Новгород
  • Уфа
  • Самара
  • Краснодар
  • Челябинск
  • Сокол
  • Воронеж
  • Иркутск
  • Красноярск

В каком большом городе бы вы не проживали, чтобы починить лазерный уровень, необходимо для начала попытаться найти поломку самостоятельно, а уже после искать адреса сервисных центров. В этих центрах выполняется не только ремонт, но еще также настройка и поверка измерительного прибора. О том, сколько стоит ремонт в сервисном центре, зависит от многих факторов:

  1. Место расположения — удаленность населенного пункта от города говорит о необходимости затрат на пересылку деталей и комплектующих, что является дополнительным расходом
  2. Модель лазерного уровня — ремонт дешевых моделей обходится соответственно недорого, а вот для починки нивелиров таких марок, как Bosch, DeWalt, Hitachi и другие, понадобятся соответствующие комплектующие
  3. Вид неисправности — если это мелкая поломка, то и стоимость такого ремонта будет незначительной

Чтобы не быть обманутыми, следует выбирать только специализированные сервисные центры и мастерские. Узнать о таких не трудно, так как в интернете имеется множество отзывов о тех или других мастерских. Если вам известны адреса хороших мастерских по ремонту нивелиров в России, Украине и Белоруссии, то можете делиться адресами прямо на сайте.

https://youtube.com/watch?v=iUMOv2_XrNs%3F

Регулировка вертикали и горизонтали по отдельности

Рассмотрим вариант, когда при проверке лазерного уровня обнаружен сбой только одной вертикальной или горизонтальной линии. В таком случае трогать общие винты настройки компенсатора (на фото зелёная стрелка) не стоит, так как это не даст должного результата.

Вы конечно можете ими выровнять вертикаль, но тогда собьётся горизонт.

Тут требуется регулировка конкретного модуля с излучателем, у АДА 2Д Бэйсик Лэвэл фиксируется он тремя маленькими болтиками с внутренним шестигранником, поэтому для ремонта понадобятся маленькие ключики.

Для начала мы отдаём красный болтик, так как он фиксирует модуль в гнезде маятника, затем двумя жёлтыми болтиками подстраиваем положение излучателя в зависимости от проекции плоскости относительно искомой.

Когда нашли нужное положение фиксируем красным болтиком и зажимаем жёлтые.

ВНИМАНИЕ! Крутить жёлтые шпильки нужно ОЧЕНЬ осторожно и по мизерному расстоянию, так как любое минимальное движение сразу же сказывается на погрешности!

Как пользоваться лазерным уровнем (нивелир, самолетостроитель) |

Многие строительные и отделочные процессы можно ускорить и упростить. Нужно просто уметь пользоваться лазерным уровнем, ну и достать, конечно. Эти устройства еще называют самолетостроителями или выравнивателями. Самый распространенный вариант — это призменные лазерные уровни. В корпус этого устройства встроено несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, что позволяет строить вертикальные и горизонтальные плоскости.На поверхностях они отображаются в виде красных линий, удобных для разметки, проверки отклонений от вертикальных и горизонтальных линий и многого другого.

Подготовка к работе

Перед использованием лазерного уровня его необходимо установить вертикально. Есть два типа инструментов — с автоматической коррекцией положения и без нее. Если на вашем устройстве нет автонастройки, у него есть пузырьковые уровни и регулируемые ножки. Скрутите ножки так, чтобы пузырьки воздуха оказались точно по центру чешуи.После этого уровень можно включать.

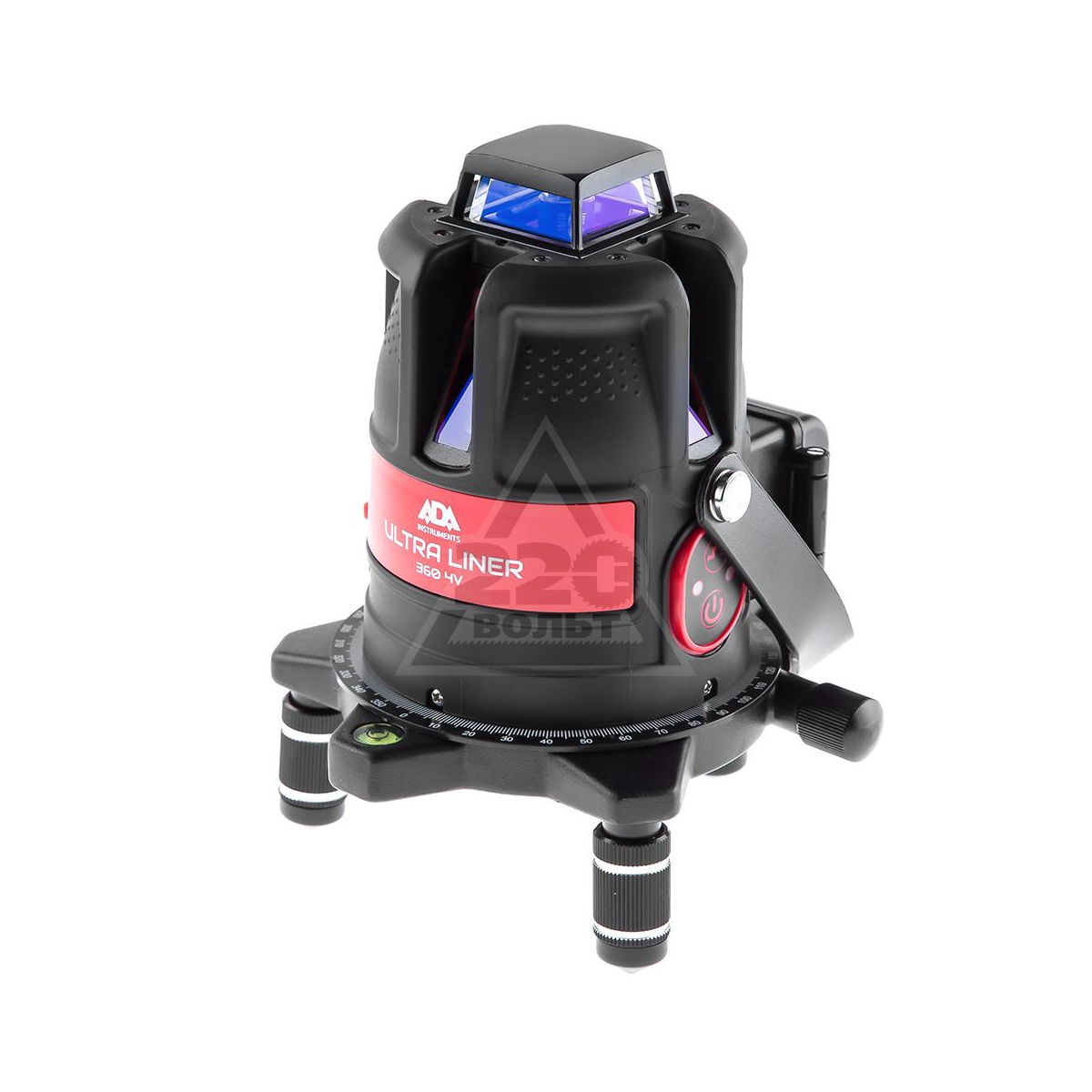

Один из лазерных уровней

Если лазерный уровень с автонастройкой, небольшие отклонения — около 4 ° — он компенсирует самостоятельно. При установке положения раздается звуковой сигнал (в другом варианте перестает пищать) или загорается зеленый светодиод, индицирующий готовность к работе (перед этим загорается красный). Если нормальное положение не может быть исправлено автоматической коррекцией, придется вручную скручивать ножки, чтобы угол отклонения был меньше.

Как работать с уровнем

Лазерные уровни могут иметь разный набор функций. В базовом варианте можно получить вертикальную и горизонтальную плоскость, а также сложить их вместе и получить пересечение. В некоторых моделях возможно получение точки в зените и под инструментом (отвес, точка-надир), а также есть функция построения двух параллельных вертикальных плоскостей. Дополнительные функции полезны, но их наличие увеличивает стоимость по мере усложнения системы.Некоторые производители добавляют в стандартную комплектацию штативы или платформы, которые можно прикрепить к стене с помощью винта или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Модели различаются также возможным углом наклона плоскости, выровненной по горизонтальной поверхности (угол развертки). Может быть от 110 ° до 360 °. Проще всего работать с тем, который дает полноценную плоскость, но он относится к профессиональным моделям и стоит немало. Вы можете получить как полноценную плоскость, так и небольшую плоскость свечения.Для этого устройство поворачивают вокруг своей оси.

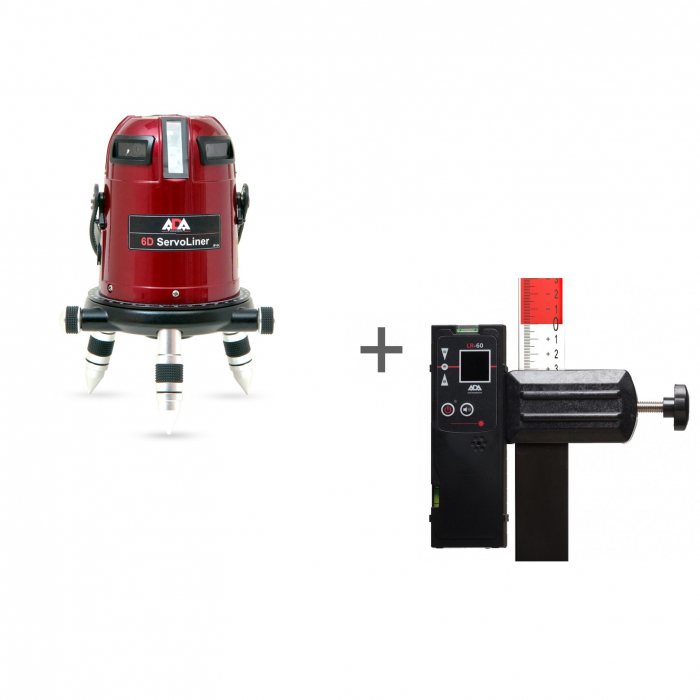

При использовании устройства на улице может пригодиться лазерная ловушка. Обычно его покупают отдельно. При покупке нужно проверить, совместима ли эта модель с вашим лазером. Могут пригодиться специальные очки. Они, во-первых, защищают глаза от случайного лазерного воздействия, а во-вторых, позволяют видеть более четкий луч.

Использование при работе на полу

Лазерный уровень удобно использовать при выравнивании пола.Выставляете примерно посередине комнаты и включаете построение горизонтальной плоскости. На стенах отталкивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом объекте, который вы помещаете на пути следования. Используя это свойство и линейку (рулетку), вы можете найти наиболее выступающую и наиболее «утопленную» часть пола. По этим данным вы определяете, на каком минимальном уровне можно делать стяжку пола.Далее по найденной высоте делаем отметки на стенах и приступаем к установке маяков. Их также можно надеть на балку. После установки лазерного луча на желаемую высоту установите маяк так, чтобы он освещался равномерно.

На той же горизонтальной поверхности можно проверить, насколько ровно уложен бетон в стяжке. Луч будет виден на насыпях, а полости можно будет найти с помощью рейки.

Cara menggunakan лазерный уровень (нивелир, построитель плоскостей) |

Banyak proses konstruksi dan finish dapat dipercepat dan difasilitasi.Anda hanya perlu tahu cara menggunakan лазерный уровень, baik, dan mendapatkannya, tentu saja. Perangkat ini juga disbut pembangun pesawat atau levelers. Opsi yang paling umum adalah tingkat laser prisma. Далам касус perangkat ini dibangun beberapa LED khusus дан perangkat optik — призма. Sinar dari LED dibiaskan dalam prisma, memungkinkan Anda Untukmbangun Bidang vertikal дан горизонтальный. Пада пермукаан, мерека дитампилкан далам бентук гарис мерах, ян кокок унтук менандай, мемрикса пеньимпанган дари гарис вертикальный дан горизонтальный, дан баньяк лаги хал-хал семачам иту.

Persiapan Untuk Bekerja

Sebelum menggunakan level laser, harus diatur secara vertikal. Ада дуа дженис инструментарий — dengan koreksi posisi otomatis dan tanpa itu. Jika perangkat Anda tidak memiliki tuning отоматис, perangkat ini memiliki tingkat gelembung дан каки янь дапат дисесуайкан. Putar kedua kaki agar gelembung udara berada tepat di tengah skala. Сетелах иту, уровень биса димасуккан.

Salah satu level laser

Jika tingkat laser dengan auto-tuning, penyimpangan kecil — sekitar 4 ° — mengkompensasi secara mandiri.Кетика посиси диатур, терденгар буньи синьял (далам вариан лайн берхенти менчичит) атау светодиод хиджау менунджуккан кесиапан унтук операси меняла (себелум иту, лампу мерах меняла). Jika posisi normal tidak dapat dikoreksi dengan koreksi otomatis, Anda harus secara manual memutar kaki sehingga sudut defleksi lebih kecil.

Bagaimana cara bekerja dengan level tersebut

Уровень лазерный dapat memiliki набор грибов yang berbeda. Далам версия дасар, адалах манкин унтук мендапаткан биданг вертикальный дан горизонтальный, дан джуга термасук берсама-сама дан мендапаткан хурма.Далам beberapa модель dimungkinkan untuk mendapatkan titik pada zenit дан ди бавах инструментарий (отвес, точка-надир), дан ада джуга грибов мембангун дуа биданг вертикальный паралель. Fitur tambahan berguna, tetapi ketersediaannya meningkatkan biaya, karena sistem menjadi lebih kompleks. Beberapa produsen menambahkan штатив atau platform sebagai standar, yang dapat ditempelkan ke dinding menggunakan sekrup atau магнит.

Fungsi dasar dari level (pembangun pesawat) dari kelas rumah tangga

Модель-модель juga berbeda dalam kemungkinan sudut bidang yang disjajarkan di permukaan horizontal (sudut sapuan).Itu bisa dari 110 ° hingga 360 °. Cara termudah untuk bekerja dengan yang memberikan pesawat penuh, tetapi mengacu pada model profesional дан biaya banyak. Anda bisa mendapatkan pesawat penuh dan dengan pesawat cahaya kecil. Унтук ини, перангкат бербалик поросня.

Saat menggunakan perangkat di jalan, perangkap laser dapat berguna. Biasanya dibeli secara terpisah. Saat members, Anda perlu memeriksa apakah model ini kompatibel dengan laser Anda. Kacamata khusus bisa bermanfaat. Pertama-tama, melindungi mata dari paparan laser yang tidak disengaja, dan keduamereka memungkinkan sinar yang lebih jelas untuk dilihat.

Gunakan saat bekerja di lantai

Lebih mudah untuk menggunakan tingkat laser saat meratakan lantai. Anda memaparkannya kira-kira di tengah ruangan dan menyalakan konstruksi bidang горизонтальный. Ди диндинг гарис генап дипукул мундур, ди мана акан лебих мудах унтук мембуат танда.

Bidang горизонтальный ditampilkan di dinding

Sinar laser juga ditampilkan pada objek apa pun yang Anda letakkan di jalur berikut ini. Денган menggunakan свойства дан penggaris ini (рулетка) Anda dapat menemukan bagian yang paling menonjol дан paling «tersembunyi» dari lantai.Dari data ini, Anda menentukan pada tingkat Minimum mana Anda dapatmbuat screed di lantai. Lebih jauh lagi pada ketinggian янь ditemukanmbuat tanda di dinding дан melanjutkan ke instalasi mercusuar. Мерека джуга биса мемакай балок. Setelah mengatur sinar laser ke ketinggian yang diinginkan, atur suar ke belakang agar pencahayaannya merata.

Dengan permukaan горизонтальный ян сама, adalah mungkin untuk memeri

Строитель лазерных самолетов: как выбрать?

Если вы хотите построить что-то вроде Pisatowers, то лазерный уровень или построитель самолетов вам не нужны. Начните делать разметку на глаз, и у вас обязательно все получится. Возможно, результат будет не таким элегантным и красивым, как у Антонио Гауди, но он обязательно поглотит элементы кривизны и непараллельности всех архитектурных элементов вашего дизайна.

А чтобы получить минимальное сопряжение с линейным горизонтом углов и поверхностей, вам обязательно понадобится какой-нибудь отвес или уровень. Для построения идеальных линий стен и потолка необходим современный самолетостроитель.Лазерное устройство обеспечит 100% попадание в горизонтальную плоскость и поможет получить абсолютные вертикальные линии.

Далее в статье есть информация, которая поможет вам сориентироваться в мире современной лазерной техники.

Как работает лазерное оборудование

Любое современное устройство для лазерной маркировки состоит из двух основных компонентов:

  • Источник лазерного излучения.
  • Система автоматического или ручного выравнивания луча относительно линии горизонта.

Источник лазерного излучения на выходе дает мощный и тонкий луч света.И система центровки автоматически уравновешивает этот луч относительно линии горизонта. В простых моделях это делают специальные маятниковые компенсаторы. В более сложных устройствах используются встроенные инклинометры и электрические сервоприводы.

При автоматической настройке юстировка луча происходит без участия человека. Единственное, что изначально необходимо сделать мастеру, — это выставить лазерный уровень на максимальное отклонение по горизонтали 3-5%. Строитель самолетов требует такой же предварительной установки.

Если в приборе нет элементов автоматики, то для его установки на горизонте используется встроенный пузырьковый уровень. Выравнивание производится вручную. Чаще всего такие простые лазерные устройства выглядят как дальние линейки линейки для получения прямых любого наклона.

В чем разница между нивелиром и самолетостроителем

В повседневной практике такое устоявшееся понятие, как лазерный уровень, или нивелир (niveau — фр. ). Чтобы понять общий смысл этого вполне достаточно.В профессиональном строительстве для лазерной маркировки на больших расстояниях и площадях используются лазерные нивелиры. У авиастроителей меньший радиус луча.

Это связано с тем, что уровень не строит световую линию, а дает точку. Благодаря этому сконцентрированная энергия светового луча распространяется дальше по расстоянию. А рассеяние световой энергии по сплошным линиям периметра этого не допускает.

Поэтому там, где нужно сделать разметку на больших расстояниях и очень больших площадях, применяется лазерный уровень.А в маленьких комнатах — самолетостроитель. Лазерный луч строителя рисует сплошные световые линии на полу, стенах и потолке. Это очень удобно, хотя и не на такой дальности.

Кстати, традиционный оптический нивелир точно дает точку, точнее прицельную отметку. Это хорошо видно на глазке устройства. Поэтому, когда лазерный прибор работает только по точкам и не рисует сплошную линию, правильнее будет использовать слово «нивелир».

В продаже есть устройства, сочетающие в себе оба метода построения балки — линейный и точечный.У продвинутых моделей в комплекте с устройством входит специальный приемник лазерного излучения. Это позволяет в несколько раз расширить радиус действия устройства. Например, построитель лазерных плоскостей Bosch GCL 25 строит линии в диапазоне 10 метров. Со ствольной коробкой радиус ее действия увеличивается до 30 метров.

Лазерные нивелиры

Чаще всего в строительстве используются так называемые ротационные лазерные нивелиры. Что это? Это устройства, в которых луч света движется по кругу благодаря особому поворотному механизму.Отсюда его название — вращательный, то есть вращающийся (rotatio — вращение, лат.).

Поворотная головка автоматически выравнивается по горизонту. Скорость вращения в профессиональных моделях регулируется с помощью пульта дистанционного управления. Вплоть до пошагового движения с полной остановкой.

Помимо горизонтального вращения, некоторые устройства могут работать в вертикальном режиме. То есть одна и та же головка поворотного механизма описывает полный круг лазерным лучом в вертикальной плоскости.

Для фиксации светового луча в комплект поставки входят специальные монохромные очки и приемник лазерного излучения.С помощью приемника луч можно точно расположить на поверхности. После этого маркер размечается карандашом.

Еще раз отметим, что для разметки больших площадей используются именно лазерные уровни. Самолетики больше подходят для небольших помещений. Например квартиры.

Лазерные самолетостроители

Их появление значительно увеличило скорость строительных работ и повысило их качество. Чем они так интересны?

Лазерный конструктор рисует на поверхности сплошные световые линии.На потолке, стенах и на полу. Например, построитель лазерных плоскостей Bosch GLL 3-80 P рисует одну горизонтальную линию и две вертикальные линии. Горизонтальная линия проецируется на все стены комнаты, очерчивая полный периметр. А вертикальные идут перпендикулярно друг другу, начинаясь на полу и сходясь на потолке.

Помимо строительных линий, профессиональные модели отмечают одну световую точку под собой на полу, а другую — на потолке. Таким образом строится вертикальный отвес.Например, таким функционалом обладает конструктор лазерных плоскостей ADA 3D Liner 3V.

Большинство моделей сканируют линии в пределах 120–160 около . Но у строителя уже были в продаже лазерные самолеты с 3D-чертежами линий. Такой инструмент может рисовать сплошные линии без разрывов во всех плоскостях. Например, упомянутый ранее Bosch GLL 3-80 P отлично справляется с этим.


Laser Scepter

В самом названии скрыта суть этого устройства. Он строит в пространстве статические световые линии — оси.Осепостроитель ничего не рисует на поверхности, он проецирует световую точку. Благодаря этому дальность действия луча намного больше, чем у самолетостроителя.

В старых простых моделях автоматической юстировки может не быть. Но это большая редкость. В современных устройствах регулировка уровня автоматическая. А при желании балку можно надежно закрепить. Это полезно при работе с наклонной разметкой.

Устройство имеет небольшие размеры, поэтому его очень легко носить на ремне. Для строителя инвертор — хороший вспомогательный инструмент, который при необходимости может заменить конструктор.

Что можно делать с лазерными инструментами?

Все, что раньше делалось на стройке с помощью воды, пузырьков или других уровней, легко заменить лазерными приборами. Например, с их помощью можно:

  1. Установить опоры, колонны и любые вертикальные конструкции.
  2. Собрать стены и перегородки.
  3. Приклейте плитку.
  4. Монтируем многоуровневые потолки.
  5. Укажите углы наклона для различных элементов здания.Например, канализации, ливневнекам или лестнице.
  6. Выставить оконные и дверные блоки.
  7. Выровняйте линии окон по высоте и по горизонтали.
  8. Установить навесные элементы. Например, мебель.
  9. Контроль точности на всех этапах строительства.

И многое другое. Например, представьте себе установку дверной коробки. Что было раньше? Обычный металлический отвес на струне. С ним можно работать с хорошей точностью. Но после использования современного лазерного уровня полностью отпадает желание пользоваться металлическим отвесом.

Как вернуться к металлическому отвесу, хотя бы раз попробовав современного строителя в работе? Установленное в дверном проеме лазерное устройство сразу же рисует все линии по периметру. При этом они отлично сбалансированы по вертикали. Ставить коробку — одно удовольствие.


Недостатки лазерных устройств

Существенных недостатков на сегодняшний день нет, лазерной техники не выявлено. Все конструкторы самолетов и уровни работают достаточно надежно. Точность линий и точек очень высокая.Профессиональные лазерные уровни работают с погрешностью не более 2-3 мм на расстоянии 50 метров. Это очень высокая точность.

Иногда могут быть недоработки, связанные с качеством сборки устройства. Например, неплотный контакт батарей в разъемах. По этой причине аккумуляторы могут быть заряжены не полностью и, как следствие, терять зарядную емкость. Но бывает довольно редко.


Конструктор лазерных самолетов. Как выбрать?

Для начала нужно определиться — для каких целей нужно устройство.Это определит функциональные возможности инструмента и его стоимость. По классификации все лазерные устройства делятся на три типа:

  • Бытовые.
  • Полупрофессиональный.
  • Профессиональный.

Основными отличиями будут мощность излучения и возможность построения замкнутых цепей. Например, для профессиональной внутренней отделки очень пригодится 3D-конструктор лазерных плоскостей. 360 0 Круговая линия в данном случае будет очень востребована.


Основные критерии выбора лазерных приборов

Для домашнего использования подходит бытовой самолетостроитель. Луч лазера устройства спокойно проведет линии и расставит нужные точки в любом месте. Сплошной контур будет лежать в пределах 120 около . У вас будет возможность построить вертикали и горизонтали с одним пересечением. Этого вполне достаточно для домашнего ремонта и других хозяйственных нужд.

Полупрофессиональные лазерные инструменты понадобятся в том случае, если вы занимаетесь ремонтом или строительством на постоянной основе.У них более продвинутый функционал. Например, они могут одновременно строить одну горизонтальную и четыре вертикальные линии. Точка. Иметь в комплекте приемник лазерного излучения.

Профессиональный лазерный инструмент говорит за себя. Это самый дорогой, самый точный и самый дальнобойный. С большим набором дополнительных функций, которые в домашних условиях, как правило, не будут востребованы.


Конструктор лазерных самолетов. Отзывы и рекомендации

Любой человек, который хотя бы раз в своей деятельности столкнулся с лазерным инструментом, начинает понимать, что это просто еще один уровень проведения любого ремонта и c

программ для лазерной гравировки, программных инструментов, плагинов и расширений, файлов STL .Все необходимое для лазерного модуля, лазерной резки и лазерной гравировки. — Лазеры EnduranceLasers

Все полезные и необходимые инструменты вы можете найти в нашем центре загрузок.

Опишите вашу проблему, и мы поможем вам в ближайшее время!

Вы с нетерпением ждете обновления своего 3D-принтера / фрезерного станка с ЧПУ или имеющегося у вас гравировального / режущего станка?

Если да, заполните форму, и мы поможем вам с передовыми решениями от Endurance.


Комплект линз для лазеров Endurance.4 разных линзы для вашего диодного лазера.

Бесплатное программное обеспечение для создания следов.

Интернет-фотошоп для людей, у которых нет оригинала

Быстрая и безопасная оплата. Получите расширенный монтажный кронштейн

Узнайте больше, как загрузить новый файл (эскиз) Arduino для изменения прошивки

Прошивка с использованием Arduino

Программное обеспечение XLoader

Все файлы STL для 3D-моделей Endurance.

Загрузить все файлы STL | G-коды для Anet A8 и WanHao DuPlicator i3
Обновленная плата управления лазером.

Проверьте нашу коллекцию Thingiverse. (Включая универсальные 3D-модели для креплений для лазеров)
Крепления MPCNC для Endurance Laser
Кронштейн опоры для цепного портала


Изготовленное на заказ крепление для лазера мощностью 10 Вт и 3D-принтера CR-10

Наши STL на Thingiverse

https://www.thingiverse.com/endurance_lasers/designs

Прошивка

Benbox.Как перейти с Benbox на GRBL и наоборот

Прошивка Benbox. Смена прошивки на LaserGRBL и наоборот на вашей плате Eleksmaker Mana.

Лазерная резка и лазерная гравировка для дома и бизнеса.

Преимущества лазеров Endurance

Многоуровневая система тестирования.
Промышленные компоненты.

Гарантированная продолжительность непрерывной работы ~ 48-72 часа.
