Реле давления воды для насоса постоянно щелкает: Почему реле давления щелкает часто — Topsamoe.ru

Содержание

почему не работает, часто срабатывает, щелкает, можно ли провести ремонт и предотвратить поломку

Список частых поломок

К характерным причинам неполадок в автоматике относятся:

  • подгоревшие контакты;
  • солевые отложения на спиралях;
  • засор и ржавчина гидравлического входа;
  • попадание в мембранный отсек песка, других инородных частиц и образование отложений;
  • неправильные механические настройки автоматики.

Еще одной причиной сбоя с прокачкой воды, не связанной напрямую с неисправностью самого реле, могут быть скачки напряжения в электросети.

Диагностика системы

Сбой в работе насоса — еще не повод для поспешного вывода о неисправном реле давления, и не надо спешить пытаться сразу провести ремонт или регулировать его.


Если нормально работающий насос внезапно засбоил, то необходимо предварительно принять простые меры:
  1. Внимательно осмотреть на герметичность систему водоснабжения.
  2. Провести ревизию и, при необходимости, почистить фильтры.
  3. Обратить внимание на давление в гидроаккумуляторе станции.

Поводами для периодических отключений, а в последующем и полной его остановки могут быть:

  • Воздушная пробка в заборной магистрали и нагнетательном отделе насоса.
  • Обмельчание источника.
  • Поломка либо засорение обратного клапана насоса.
  • Неисправность мембраны гидроаккумулятора.
  • Снижение давления в гидроаккумуляторе.

О завоздушивании системы водоснабжения можно понять по пузырькам и прерыванию водяного потока.Для решения проблемы часто бывает достаточно проверить герметичность соединений и заменить изношенный сальник.

В остальных случаях, требуется чистка фильтров, обслуживание или замена вышедшего из строя оборудования.

Почему не работает и что с этим делать?

Если диагностика показала, что сама насосная станция исправна, то тогда следует обратить внимание непосредственно на реле давления. Алгоритм действий будет зависеть от того, как проявляется неисправность этого блока.

Часто срабатывает

При стабильном давлении в гидробаке, главная причина самопроизвольных частых включений насоса — сбой настроек автоматики. Для регулировок к системе должен быть подключен манометр.

Наиболее востребовано в местном водоснабжении реле РДМ-5, с предустановленными настройками порогов срабатывания:

  • нижнее давление — 1,4 атм.,
  • верхнее — 2,8 атм.

Пошагово, это стандартное реле регулируется так:

  1. Снять крышку блока.
  2. Правым вращением гайки пружины большего размера поднять до нужного, например 3,8 атм., давление отключения. При этом поднимется и нижняя граница запуска.
  3. Левым вращением регулятора меньшей спирали установить нужную дельту давлений.

Спирали, особенно меньшая, очень восприимчивы к регулировкам, поэтому настраивать их следует очень аккуратно, с постепенным, по 45о оборотами закручиванием гаек.

Не отключает насос

К самым распространенным причинам несрабатывания реле на отключение насоса относятся:

  • Залипание и в, тяжелых случаях при мощных пусковых токах, оплавление контактов прерывателя. Если контакты не повреждены, то дефект устраняется их зачисткой тонкозернистой наждачкой, мелким надфилем или пилкой для ногтей.
  • Завышен перепад между порогами срабатывания реле. Следует выставить рекомендованные производителем или оптимальные для конкретного насоса настройки.

Желательно поддерживать дельту давлений в интервале от 1,2 до 1,6 атм.

Щелкает и часто отключается

На практике можно встретиться с еще одной неисправностью блока автоматики, отвечающего за давление воды, — периодическое щелкание.

Если причина не связана, как описывалось выше, с поломкой в самой системе водоснабжения, (чаще – завоздушивание) или отсутствие давления в гидробаке (порвана мембрана), значит дело в автоматике.

Обобщив многочисленные мнения по этой проблеме на форумах инженерной тематики, можно сделать вывод, что имеется только один возможный вариант ее решения — попытаться устранить частое срабатывание автоматики (щелкание) увеличением разницы порогов срабатывания реле.

Если проблема этим не решается, то — только замена блока.

Просто не срабатывает

Реле может не замыкается на включение по следующим причинам:

  1. Недостаточное напряжение в сети — автоматика требовательна к этому параметру.
  2. Окисление контактной группы — необходимо разобрать устройство и почистить контакты.
  3. Установлен завышенный предел давления отключения автоматики.
  4. Известковые и прочие отложения в пятивыводном штуцере с манометром, подключающем реле к насосу (пятернике), или забито отверстие мембранного отсека — необходимо снять реле и почистить деталь.
  5. Попадание песка в мембранную часть блока, что мешает воздействию диафрагмы на поршень. Последнее часто наблюдается, если насос закачал песок. Необходимо разобрать реле, аккуратно все вычистить и промыть.

Как предотвратить появление проблем?

Чтобы избежать возможных проблем необходимо грамотно подойти к подбору реле давления. Характеристики автоматики должны быть оптимальными для работы с конкретным оборудованием. Лучше в этом вопросе обратиться к помощи специалиста.

Профилактическими мерами для предотвращения проблем являются:

  • Применение магнитного пускателя для снятия нагрузки от больших токов с контактов реле.
  • Периодический внешний осмотр реле и проверка наиболее критических точек — соединительный патрубок и контакты.
  • Не реже 1 раза в 2 месяца проверка, и при необходимости, настройка регулировок.

Важно! Порог давления включения реле на запуск насоса должно быть на 0,2 атм. ниже, чем давление в гидроаккумуляторе.

Заключение

Реле давления воды — небольшое по размеру, но важное по значимости устройство в системе водоснабжения. Приведенные советы по диагностике и устранению возможных неполадок в его работе окажут практическую помощь даже непосвященному в инженерные тонкости пользователю.

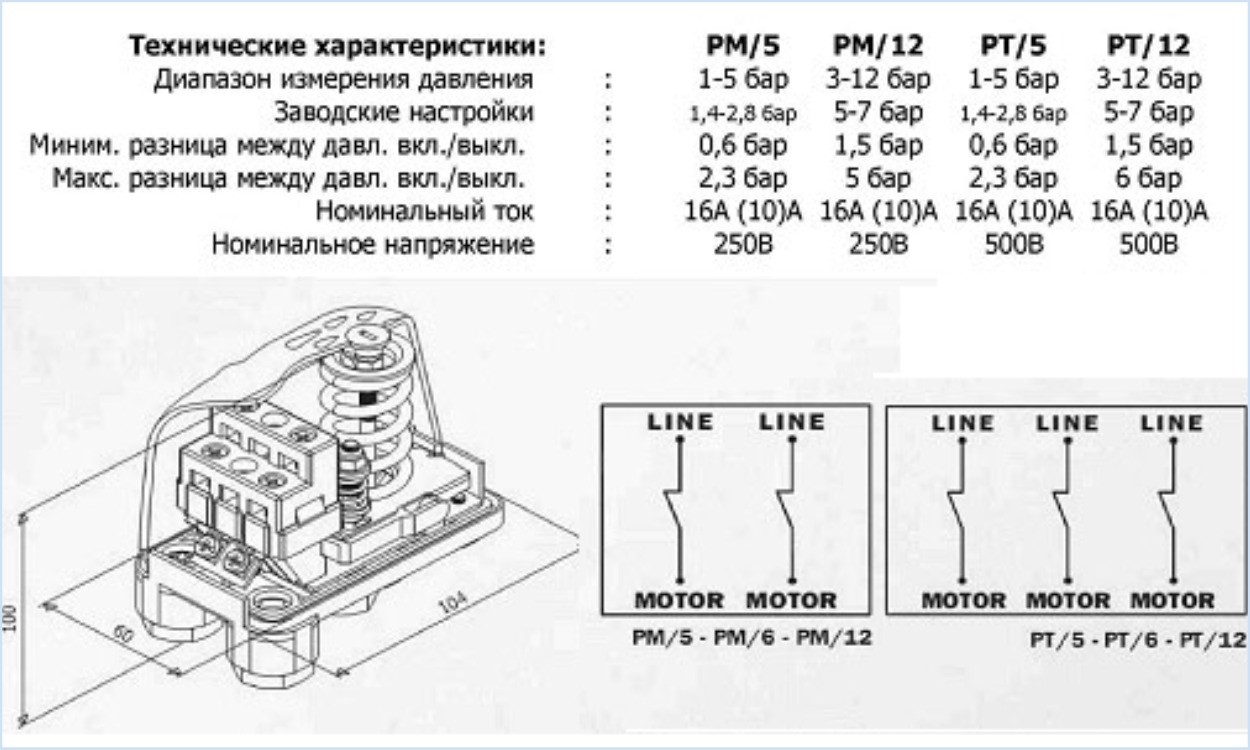

Схема реле давления

Схема реле давления для насосной станции и факторы его надёжности

Дмитрий Белкин

Автор: Дмитрий Белкин

Описание проблемы

В статье про устройство автоматической насосной станции значительное внимание я уделил такой её детали, как реле-регулятор давления. Приборчик небольшой по размеру, но очень ответственный. Он включает насос, когда давление в водопроводе уменьшается до некоторого давления включения и выключает мотор насоса, когда давление повысится до определённого давления выключения.

Если реле не сработает, то это грозит нам большими неприятностями. Действительно, если насос не включится, в водопроводе закончится вода, притом это обязательно произойдет в самый неподходящий момент, уж вы мне поверьте! И такой сценарий, на самом деле, самый благоприятный. В этом случае мы скорее всего не попадем на денежные затраты. Будет намного хуже, если насос не отключится вовремя. При этом нам грозит не только перерасход электричества. В зависимости от конструкции насоса вода в нем может закипеть. При этом могут пострадать различные части насоса, например, сальники. Существует опасность вообще безвозвратно потерять насос.

Короче говоря, понятно, что реле давления - деталь весьма ответственная, и очень странно, что они выпускаются в таком качестве, что работают совершенно непредсказуемо, то есть могут работать несколько лет без каких бы то ни было проблем, а могут работать очень неустойчиво и весьма ненадёжно.

Мне повезло. Я построил насосную станцию, и она не доставляла мне никаких хлопот долгое время, точнее порядка девяти лет. Теперь мне кажется, что я достиг совершенно феноменального результата и буду ещё долго вспоминать его, рассказывать о нем, как о чуде, и мне никто не будет верить. Будут думать, что я трепач и выдумщик.

Сейчас у меня накопилась уже целая коллекция совершенно разных реле давления. Первое реле - самое простое, купленное вместе с насосом. Произведено оно было в Италии и прослужило верой и правдой около девяти лет. Второе - точно такое же, но сделанное в Китае. Это прослужило всего дня три. Третье - весьма симпатичное и довольно дорогое - тоже итальянское. Я на него очень надеялся. Но оно прослужило всего год или чуть больше, и тоже постепенно перестало работать как следует. Сейчас я разорился на самое крутое реле давления, которое есть на рынке. Это профессиональное

реле давления FF4-4DAH. Оно сделано в Германии. Это буквально последняя надежда на передовую мировую инженерную мысль.

Короче говоря

Меня вопрос надёжности реле давления просто достал, и я решил поставить на нем точку, а именно разобраться, почему эти реле так плохо работают и выяснить, можно ли их исправить или сделать что-нибудь, чтобы они работали нормально.

В этой статье я досконально разберусь со схемой двух одинаковых реле. Это регуляторы, напоминаю, номер 1 и 2. Вот китайский вариант номер два. Это действительно клон регулятора номер один, который проработал у меня верой и правдой много лет.

Разбираем реле давления

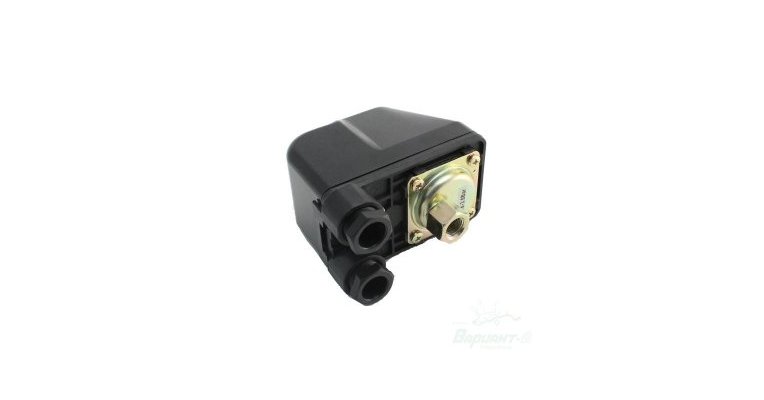

Реле давления со стороны подключения воды

Первым делом открутим 4 винта на узле подсоединения реле к водопроводу. Винты открутились легко. Сняв узел, обнаруживаем под ним банальную резиновую мембрану и поршень. Очевидно, вода под давлением толкает поршень, и он поднимает платформу, заставляя сжиматься большую пружину. Очевидно также, что когда я открутил этот узел у хорошо поработавшего реле, я обнаружил под ним довольно значительное количество ржавчины в виде суспензии и песка.

Мембрана, тем не менее, в обоих случаях оказалась в хорошем состоянии. Поршень не деформирован. Его вообще трудно деформировать. Он сделан из довольно толстой стали. Точнее 1.5 мм.

Откручиваем остальные винты. Отделяем металлическое основание от пластикового корпуса. Попутно снимаем электрический контактный узел. Его ножки просто были зажаты между металлическим основанием и пластиковым корпусом.

Принцип действия реле давления

Для того, чтобы понять принцип действия реле, ослабляем обе пружины. Через некоторое время, потраченное на раздумья и щёлканье разобранным реле, можно сделать следующие важные выводы.

Вот принцип работы реле давления. Остался вопрос, как регулируется момент включения и выключения мотора насоса. За это отвечают пружины и та нелинейность, которая создаётся маленькой пружиной. Как мне кажется, исходя из описанного выше принципа действия, большая пружина отвечает за момент включения, а маленькая - устанавливает момент отключения. Точнее даже не так! Большая пружина отвечает за давление включения, а малая задает дельту между включением и выключением. Вот такая формулировка куда точнее.

Почему же реле работает ненадежно? Это крайне сложный вопрос и он остается открытым. Реле выполнено из хорошей толстой стали. Платформу согнуть можно, наверное, только в тисках. Контакты перекидываются довольно жёсткой пружиной. У меня не сложилось впечатления, что этот узел хранит в себе какую-то опасность или угрозу надёжности. Сами контакты очень мощные и не пригорели за много лет. В чем же проблема?

Чего стоит избегать при подключении реле давления

Исходя из сложившихся реалий и долгого обдумывания проблемы я вижу следующие факторы уменьшения надёжности реле давления.

  • Использование реле на максимальных или близких к максимальным значениях давления выключения. Другими словами, если для реле заявлено максимальное значение выключения 4 атмосферы, то лучше в реальности устанавливать три с половиной максимум. В случае более высоких давлений приходится чрезмерно сильно сжимать пружины, и это добавляет в работу реле дополнительную нелинейность. Я выключаю насос на давлении 4,2 атмосферы. Похоже, мне надо искать реле, рассчитанное на максимальное значение давления 6 атмосфер. Правда, я его уже нашёл и установил.
  • Фактором ненадёжной работы реле давления может быть старость и естественный износ всей системы водопровода в целом. Например у меня кое-где используются трубы из простого металла и, причём, большого диаметра. Известно, что такие трубы склонны к обрастанию ржавчиной и солями жесткости. Большой кусок может отлететь от трубы и банально закупорить отверстие приёмного мембранного узла реле или вообще засорить "ёлочку" насосной станции.

Главный вывод

Ищите реле давления с "потолком" срабатывания процентов на 30 выше желаемого давления отключения в вашем водопроводе.

Реле давления в коробочке

Обратите внимание!

Вот реально чёрным по белому написано - диапазон давлений 1 - 5 атмосфер. Установленное значение включения 1.5 атмосферы, выключения 2.8 атомсферы. Похоже, что диапазон - явно максимальный и нереальный, а вот предустановленное давление - как раз то, на котором реле работает надёжно. Учимся читать инструкции. Что ещё предложить?

При установке давления не стоит сжимать пружины слишком сильно. Значительное сжатие пружин, особенно малой, является фактором уменьшения надёжности срабатывания реле.

Не стоит делать разницу между давлением включения и выключения слишком значительной. Например, давление включения 1.5 атмосферы и давление выключения 3.5 атмосферы. При таких установках чрезмерно сильно будет сжата малая пружина. А она и так короткая. В этом случае велика вероятность того, что реле не будет отключать насос или будет делать это недостаточно надёжно.

Если порог давления отключения постепенно увеличивается - это прямой признак засорения. Вода с трудом, более медленно толкает поршень, и реле срабатывает с запаздыванием. Приходится ждать, пока давление во впускном узле увеличится и поршень поднимет платформу на нужную высоту. В этом случае мы не бежим за новым реле, а откручиваем старое и выковыриваем ржавчину из всех мелких отверстий, какие найдем. Для этого, возможно, придётся открутить 4 винта и снять мембранный узел.

Таким образом

Мне, похоже, нужно не реле менять одно за другим, а перебирать всю насосную станцию и промывать её от многолетней ржавчины и солей жёсткости. Тогда мне будет обеспечено ещё лет десять безупречной работы насоса и спокойной жизни. Вот такой неожиданный вывод.

Вот рад я, что у меня слово не расходится с делом

Перечитывал тут статью и решил дописать. Дело в том, что я перебрал свою систему водопровода именно с целью заменить в ней все железяки на полипропилен. Было много сюрпризов. Читайте статью Переделываем водопровод, собранный из меди и железа.

Руководство по поиску неисправностей

В каких случаях мы покупаем новое реле?

В случае, если вода течёт из самого реле давления. Это значит, что пробита мембрана

В случае, если сгнил мембранный узел. Признаком является капанье воды между корпусом мембраны и пластиковым основанием. Но для этого нужно лет десять, как минимум.

Спасибо за внимание!
Дмитрий Белкин

Уделить особое внимание

Статья создана 15.05.2012

Статья отредактирована 07.02.2014

Настройка и ремонт реле давления насосной станции

Насосная станция в определенных ситуациях может давать нарушения и сбои в работе. В результате этого минимизируется напор воды или нарушается работа конструкции в указанном диапазоне необходимого давления. Причиной выхода прибора из строя обычно становится неисправное реле давления или неправильно выставленные настройки.

Диагностика неполадок реле

Процесс автоматизации станции происходит благодаря работе реле давления. Именно этот элемент осуществляет управление режимом включения и выключения электронасоса. С его помощью осуществляется стабильный уровень напора в водопроводных путях. На начальном этапе рекомендуется проверить показатели уровня давления, при которых происходит работа режимов станции. Все производители насосных станций придерживаются одинаковых стандартных установок:

  • 1,5 – 1,8 атм. необходимо для включения электронасоса;
  • 2,5 – 3 атм. обеспечивают режим отключения прибора.

Распространенное ошибочное действие – попытка регулирования сразу всех параметров давления. Специалисты настоятельно рекомендуют проверять показатели влияния сжатых воздушных масс в емкости гидроаккумулятора.

Перед началом работы необходимо обесточить насосную электростанцию, открыть крышку из пластика, расположенную на торцевой стороне бака. Рекомендуется замерить давление при помощи манометра на автомобильном насосе. При полученных показателях менее полутора атмосфер, нужно последующее повышение режима давления при помощи насоса для автомобиля. В дальнейшем проверку рекомендуется осуществлять регулярно.

Для полноценного процесса функционирования мембраны аккумулятора и длительного периода его эксплуатации необходимо соблюдение постоянного режима равномерного давления воздушных масс в баке.

После успешного поднятия показателей давления, станция начнет функционировать в обычном режиме. Если этого не произошло, рекомендуется начать подробную регуляцию настроек и режимов реле.

Крайний показатель порога выключения насосного аппарата не должен превышать уровня давления заданных параметров. Иначе это будет обеспечивать непрерывную работу электронасоса и невозможность создания нужного давления.

Установка и регуляция настроек реле

Процесс коррекции настроек универсален для всех моделей бытовых насосных электростанций.

Осуществление корректировки происходит в рабочем состоянии оборудования. В начале необходимо подключить систему к сети и ожидать поднятия уровня давления в трубопроводных путях. При последующем отключении электрического прибора рекомендуется выполнить ряд манипуляций:

  • Открываем крышку реле и уменьшаем степень прижимания меньшей пружины путем ослабления гайки.
  • Поворачивая гайку большей пружины, осуществляем процесс настройки показателей уровня нижнего давления. Это позволит впоследствии осуществить включение насоса.
  • На следующем этапе специалисты рекомендуют открыть кран и слить жидкость. В процессе этого необходимо засечь показатель давления, при котором насос включился в работу. Если значение показателя оказалось неудовлетворительным, нужно повторить процедуру корректировки и настройки.
  • Устанавливаем нужные показатели режима выключения электронасоса. Для осуществления этого действия нужно произвести запуск системы и дождаться момента срабатывания реле. При получении неудовлетворительных результатов, осуществляют настройку посредством поворачивания гайки малой пружины до получения желаемого результата.

Если все вышеописанные манипуляции не помогли наладить работу реле - оно вышло из строя. В этом случае необходим профессиональный ремонт или полная замена элемента.

Не включается реле давления. Настройка насосной станции в деталях


Не включается реле давления. Настройка насосной станции в деталяхa,.main-navigation ul li.current-menu-ancestor>a,.main-navigation ul li.current-menu-item ul li a:hover,.main-navigation ul li.current-menu-item>a,.main-navigation ul li.current_page_ancestor>a,.main-navigation ul li.current_page_item>a,.main-navigation ul li:hover>a,.main-small-navigation li a:hover,.site-header .menu-toggle:hover{ background-color:#669966} .main-small-navigation .current-menu-item>a,.main-small-navigation .current_page_item>a{ background:#669966} .promo-button-area a:hover{ border:2px solid #669966;background-color:#669966} #content . wp-pagenavi .current,#content .wp-pagenavi a:hover,.format-link .entry-content a,.pagination span{ background-color:#669966} .pagination a span:hover{ color:#669966;border-color:#669966} #content .comments-area a.comment-edit-link:hover,#content .comments-area a.comment-permalink:hover,#content .comments-area article header cite a:hover,.comments-area .comment-author-link a:hover{ color:#669966} .comments-area .comment-author-link span{ background-color:#669966} .comment .comment-reply-link:hover,.nav-next a,.nav-previous a{ color:#669966} #secondary .widget-title{ border-bottom:2px solid #669966} #secondary .widget-title span{ background-color:#669966} .footer-widgets-area .widget-title{ border-bottom:2px solid #669966} .footer-widgets-area .widget-title span{ background-color:#669966} .footer-widgets-area a:hover{ color:#669966} .advertisement_above_footer .widget-title{ border-bottom:2px solid #669966} .advertisement_above_footer .widget-title span{ background-color:#669966} a#scroll-up i{ color:#669966} . page-header .page-title{ border-bottom:2px solid #669966} #content .post .article-content .above-entry-meta .cat-links a,.page-header .page-title span{ background-color:#669966} #content .post .article-content .entry-title a:hover,.entry-meta .byline i,.entry-meta .cat-links i,.entry-meta a,.post .entry-title a:hover,.search .entry-title a:hover{ color:#669966} .entry-meta .post-format i{ background-color:#669966} .entry-meta .comments-link a:hover,.entry-meta .edit-link a:hover,.entry-meta .posted-on a:hover,.entry-meta .tag-links a:hover,.single #content .tags a:hover{ color:#669966} .more-link,.no-post-thumbnail{ background-color:#669966} .post-box .entry-meta .cat-links a:hover,.p]]>

Реле давления воды не отключает насос

Друзья, подскажите пожалуйста! Понимаю, что что-то собрал не так.
Собираю что-то подобное второй раз в жизни.

Опишу схему:

У меня насос Водомет 40/50 в колодце (4 кольца), с обратным клапаном и труба пнвд в дом 20 метров.

Далее пнвд приходит в дом и тут я собрал такую конструкцию (см. вложение).

]
]
]

В доме гидроаккумулятор 50

Все собрал вроде как по инструкции и почти все работает. НО реле не отключает насос

Спустил воздух в ГА при отсутствии давления до 1,5 атм.
Купил новое реле включаю питание.
Думал все будет работать без настроек реле по заводским настройкам.
Но насос качает до 5 атм и не выключает насос. Создает очень большое давление 5 атм, которое мне даже не нужно (посудомойка уже ругается что высокое давление) и все равно реле так и не выключает насос.
Выше 5-5,3 атм не поднимается, но и насос не отключает реле, так и работает похоже (нет щелчка и слышу что гудит).

Реле должно отключать насос где-то на 3-4 атм ?

Почитал принцип как его настраивать реле и начал крутить туда сюда гайки -тоже не помогло.
Подумал что реле бракованное, снял старое реле с насосной станции и поставил его — тоже самое.
В этот момент понял, что что-то не правильно собрал

Почитал форум, пишут про обратный клапан и слабый насос могут быть причиной не срабатывания реле. Но я так понимаю, что это не мой случай так как 1) если у меня набирает 5 атм и при отключении насоса (вынув вилку из сети) честно их держит — значит напор создает насос достаточный 2) некуда не уходит вода и давление, то с обратным клапаном все в порядке?
Или все равно проверять?

Или же я просто изначально все не так собрал и по фото понятно?

Почему не срабатывает реле и не отключает насос ?
Мне бы хоть оно на каком-нибудь давлении отключалось (2,3,4,5 атм), я бы уже подстроил нужные пределы. Но оно не щелкает ни при каком давлении

Целый день вчера все это крутил вертел. Замучился. Буду ОЧЕНЬ благодарен любым советам! Спасибо больше!

  1. serg_3000

    Есть скважина с насосом, он подсоединен трубой к обратному клапану, затем к 5-и ступенчатому распределителю (вроде так), на нем реле давления, манометр, и гидроаккумулятор (разводка по низу, бак 80 л), далее к крану. При включении в сеть через реле давления, вроде как происходит закачка воды, на манометре давление — 1,5, но оно так и держится и реле давления не отключает насос и он постоянно, что то качает. После принудительного отключения вода уходит обратно к насосу …
    Помогите плз. разобраться ..

  2. FAV

    Проверте обратный клапан, он должен пропускать воду в одном направлении.

  3. Регистрация: 13.10.08 Сообщения: 1.401 Благодарности: 684

    реле давления не отключает насос и он постоянно что то качает.

    Если кран открыт-так и будет. Или где-то утечка. Обратный клапан поставьте сразу после насоса (в скважине).

  4. Регистрация: 24.03.09 Сообщения: 39.590 Благодарности: 29.170

    serg_3000, замените обратный клапан, установите его в 1-7 метрах от насоса на напорном трубопроводе. Судя по давлению, которое создает насос у него недостаточен напор для Вашей системы водоснабжения. Опишите параметры Вашей скважины, диаметр и длинны вертикального и горизонтального участков напорной магистрали. Какой тип насоса у Вас применяется? По получению от Вас информации, можно будет сделать предварительное заключение.

  5. Регистрация: 30. 08.09 Сообщения: 73 Благодарности: 3

    По какой причине Вы рекомендуете установить обратный клапан на 1-7м. от насоса, а не на самом насосе?

  6. Регистрация: 24.03.09 Сообщения: 39.590 Благодарности: 29.170

    Это рекомендует производитель — профилактика от воздушных пробок.

  7. Регистрация: 14. 02.06 Сообщения: 670 Благодарности: 206

    А как Вы прокоментируете установку обратного клапана на самом насосе производителем? А откуда возьмётся воздушная пробка при установке клапана на насосе?

  8. Регистрация: 30.08.09 Сообщения: 73 Благодарности: 3

    Если насос всегда погружен в воду, то как может возникнуть воздушная пробка? Если предположить, что она образовалась- насос является самой низкой точкой системы. Значит воздух пойдет вверх.

  9. Регистрация: 06.04.09 Сообщения: 266 Благодарности: 126
    Обратный клапан рекомендуется ставить не на самом насосе, а как правильно указал Андрей2003 в нескольких метрах от него, связано это с тем что во время включения выключения может произойти гидроудар, ну и чтоб не повредило насос, ставят обратный не на самом насосе по уму. (У меня на самом насосе, парится долго не хотел с утсановкой)

    olegsol14 сказал(а):

    Если насос всегда погружен в воду, то как может возникнуть воздушная пробка?

    Элементарно, в воде содержится кислород, который во вермя простоя может собираться в пузырьки. Ради эксперементы наберите из скважины воды в 3х литровую банку и пусть постоит в покое и через некоторое время Вы увидите…

  10. serg_3000

    Так, глубина скважены 25 м, насос расоложенна 23 м (80QJD2-30/5-0.4 — производство КИТАЙ) , от скважены до дома 10 м горизонтально, на на входе к ГА (80 л) установлен обратный клапан (на входе к клапату была протечка, поэтому вода и уходила, утечка устранена, вода обратно не уходит), но при вклеченном насосе давление даржится 1,6 бар и похоже что вода в мембрану ГА не набирается (он как был легкий так и остается).
    Ходил консультироваться в магазин, сказали что насос слабомощный и неможит создать нужное давление, необходимокакм бы покупать у них более мощный.

    … вот пока так, что может быть?

  11. serg_3000

    Так, скважина глубиной 25 м, насос установлен на глубине 22 м (тип насоса —
    80QJD2-30/5-0. 4), из скважины до ГА где-то 10 м, на входе в ГА установлен обратный клапан (ранее обнаружил протечку на входе в обратный клапан, из-за этого вода уходила обратно, это устранено, вода теперь не уходит). ГА (объемом 80 л), установлено реле давления РМ/5. Но насос как качает так и качает беспрерывно, давление на манометре 1,6 бар. Такое ощущение, что в мембрану ГА вода вообще не поступает, он как был легкий до включения так и остается легким (а вообще как скоро должен наполниться ГА и вся система?)

    Консультировался в магазине сказали что насос маломощный и не может создать необходимое давление для отключения реле (на реле установлен верхний порог 2,8 бар)

    … вот пока так, что может быть, действительно насос новый нужно?

  12. Регистрация: 23.10.08 Сообщения: 3. 414 Благодарности: 1.937
    при вклеченом насосе давление даржится 1,6 бар и похоже что вода в мембрану ГА не набирается (он как был легкий так и остается).
    Ходил консультироваться в магазин, сказали что насос слабомощный и неможит создать нужное давление, необходимокакм бы покупать у них более мощный.

    … вот пока так, что может быть?

    В гидроаккумуляторе у Вас давление воздуха наверняка не менее 1,5 бар.

    При давлении в 1,6 бар создаваемое Вашим насосом, вода в ГА не пойдет.

    Как вариант, если устроит верхнее давление в системе в 1,5 бар, попробуйте сделайть следующее:

    1. Перестройте Ваше РД на выключение насоса — 1,4 бар.
    2. Включение насоса — около 0,8 бар.
    3. Давление воздуха в ГА сделайте около 0,7 бар.

    Если нет утечек, похоже продавцы с насосом правы…

  13. Регистрация: 06. 04.09 Сообщения: 266 Благодарности: 126

    В ГА узнайте давление путем подключения автомобильного насоса с манометром. Потом (надеюсь при входе в ГА есть шаровой вентиль) закрываете шаровой вентиль включаете насос и смотрите сколько насос давит, и все встанет на свои места. После этого опыта многие вопросы исчезнут.

  14. Регистрация: 14.07.08 Сообщения: 967 Благодарности: 268

    1. Перестройте Ваше РД на выключение насоса — 1,4 бар.
    2. Включение насоса — около 0,8 бар.

    Попробовать можно, но минимальная дельта, на которую рассчитано РД (по документам) обычно = 1 атм. А тут получается 1,4-0,8=0,6атм. Может начать пошаливать. Ну и 0,8 — для некоторых РД может быть уже на гране нормального функционирования.

    Хотя попробовать, безусловно, стоит.

  15. Регистрация: 14.02.06 Сообщения: 670 Благодарности: 206

    ну и чтоб не повредило насос, ставят обратный не на самом насосе по уму

    Так Вы мне и объясните -что изменится если клапан поставить на выход насоса

    ?, как может повлиять перенос клапана на метр от насоса.

    (надеюсь при входе в га есть шаровый вентиль)

    А вот устанавливать вентиль перед ГА я бы настоятельно не рекомендовал, причину этого обсуждали много раз.
    Попробуйте поставить манометр до автоматики и, при включенном насосе посмотреть какое максимальное давление он накачает. Я думаю, что у Вас слабый насос.

Как производить регулировку реле давления насосной станции

Реле давления является одним из ключевых элементов управления насосной станции, который обеспечивает автоматическое включение и отключение, и управляет подачей воды в емкость согласно предустановленным настройкам. Каких-либо рекомендаций касаемо предельных значений для верхнего и нижнего давления нет. Зачастую производители поставляют свои изделия настроенными под определенные параметры. Чаще всего это 1,8 бар для включения и примерно 3 бар на выключение. Но в ходе эксплуатации нередко требуется дополнительная настройка, а потому каждый пользователь вынужден самостоятельно производить регулировку реле давления насосной станции согласно данных, указанных в инструкции.

Конструкция и принцип работы реле давления

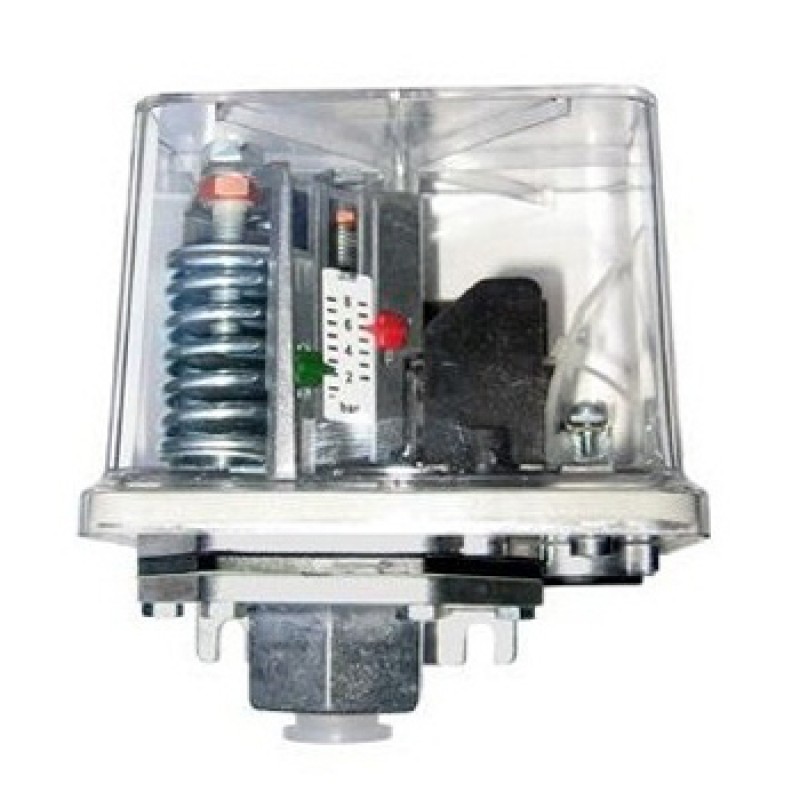

Реле являет собой небольшой блок с пружинами максимального и минимального давления. Его регулировка производится посредством все тех же пружин, которые реагируют на изменения силы давления. Достигнув минимальных показателей, пружина ослабевает, а при максимальных – сжимается еще сильнее. Таким образом, она вызывает размыкание контактов реле, и соответственно включает и выключает насосную станцию.

При наличии воды в водопроводе, реле позволяет создать постоянное давление в системе и требуемый напор. Благодаря правильной настройке обеспечивается автоматическая работа насоса, что позволяет существенно продлить срок его эксплуатации.

Но прежде чем переходить к настройке, давайте пройдемся по устройству и принципу работы насосной станции.

Она включается в себя следующие компоненты:

  • электрический насос, который производит забор воды из внешнего источника. Он может быть погружным, постоянно находящимся под водой или наружным;
  • обратный клапан, препятствующий уходу воды;
  • реле давления;
  • бак для накопления воды;
  • система обвязки, которая состоит из различных вспомогательных компонентов вроде фильтров, труб и т. д.

Что же касается принципа работы, то сложного в этом устройстве ничего нет. Внутри резервуара или бака находится баллон в форме груши, выполненный из модифицированной пищевой резины, а между ней и стенками емкости закачан воздух. Насос заполняет «грушу» водой, из-за чего она расширяется и сжимает внешнюю воздушную прослойку, которая начинает давить на стенку. С помощью регулировки реле, владелец насосной станции может сам установить предел наполнения резервуара и момент ее отключения. Все это контролируется посредством манометра.

Чтобы вода не ушла обратно в колодец или в систему, в насосе предусмотрен подпружиненный клапан. Достаточно лишь открыть и вода, которая собралась в «груше», пойдет по системе. Давление будет опускаться по мере расходования воды и после того, как оно упадет ниже установленного в реле порога, насосная станция автоматически включится и наполнит резервуар водой.

Реле подключается между выходом из резервуара и обратным клапаном на трубопроводе. Все разветвители в целях экономии обычно собираются из отдельных компонентов, но на деле легче купить пятиходовой штуцер, где предусмотрены резьбы под все детали, в числе которых и манометр. При этом крайне важно не перепутать местами входы для обратного клапана и штуцера, поскольку настройка насоса будет невозможной в этом случае. Но использование стандартных запчастей позволяет свести такие ошибки к минимуму.

Как устроено реле?

Для насосных станций, предназначенных для домашнего использования зачастую используется реле давления РМ-5 или его аналоги. Стоит учитывать, что устройство может быть изменено, а потому приведенные в данной статье описание будет лишь примерным и при возникновении проблем, вам придется искать их причину либо в прилагаемой инструкции, либо в информации на просторах Всемирной паутины.

Каждое реле модели РМ-5 имеет металлическую подвижную пластину. С противоположных сторон на нее оказывают давление две пружины. Кроме этого, на нее давит еще и наполненная водой «груша». Вращая прижимную гайку на соответствующей пружине, можно уменьшить или увеличить пределы срабатывания. Пружины не дают воде сместить пружину, то есть механизм реле устроен таким образом, что когда происходит смещение, замыкаются группы электрических контактов.

Но чтобы проще было понять, давайте распишем подробный алгоритм работы:

  • насосная станция закачивает воду в резервуар. Двигатель включается благодаря замыканию контактов в реле;
  • количество воды в баке увеличивается и при достижении определенного значения верхнего давления, срабатывает механизм и разрывается электроцепь, после чего насос выключается. Утечке воды препятствует обратный клапан;
  • по мере расходования воды «груша» опустошается, в системе падает давление и реле снова включается, замыкая контакты.

Настройка реле давления

Если вас не устраивают заводские предустановки реле давления, то в таком случае вы сможете произвести его настройку самостоятельно. Все что потребуется для этого – отвертка и ключ для регулировки гаек.

Стоит понимать, что настройка реле очень важный и ответственный процесс, поскольку от него зависит насколько правильно будут выставлены предельные уровни срабатывания, насколько удобно будет эксплуатировать насосную станцию и сроки безаварийной работы как ее самой, так и отдельных компонентов.

Первым делом необходимо будет проверить давление в баке-резервуаре. Чаще всего он идет с завода, с уровнем включения в 1,5 бар, а отключения – 2,5 бар. Проверять давление нужно, когда бак пустой, а насосная станция отключена от сети. Для проверки следует использовать автомобильный механический манометр, поскольку его корпус выполнен из металла, а потому точность показания будет более достоверной, чего не скажешь об электрических или пластиковых. Дело в том, что на их показаниях может серьезно отразиться температура воздуха в помещении или уровень заряда аккумулятора. Также рекомендуется, чтобы предел шкалы манометра был как можно меньшим, поскольку на шкале в 50 атмосфер будет сложно измерить 1 атмосферу.

Чтобы проверить давление в резервуаре, следует открыть колпачок, который закрывает золотник и подсоединить манометр. В дальнейшем эту процедуру стоит проводить хотя бы раз в месяц. Воды в баке в этот момент быть не должно, а насосную станцию следует отключить из сети 220В.

Выбрав требуемый режим работы, следует зафиксировать ее, удалив лишний воздух или, наоборот, дополнительно закачав. Следует не забывать, что давление ни в коем случае нельзя уменьшать до значения меньше одной атмосферы и, соответственно, перекачивать. Если в баке мало воздуха, то резиновая «груша» с водой будет касаться стенок бака, а большое количество не позволит закачать много воды, поскольку существенный объем бака забирает воздух.

Как правильно настроить уровни давления включения и отключения насоса?

Как уже выше было сказано, насосные станции, поставляемые в готовом для эксплуатации виде, имеют уже настроенное реле согласно наиболее оптимальным параметрам. Но, если она будет собираться из отдельных элементов на месте, то регулировать реле нужно в обязательном порядке, поскольку необходимо обеспечить нормальную взаимосвязь между объемом резервуара и мощностью насоса. Также возникает потребность изменить исходную настройку. Потому в этих случаях порядок действий должен быть следующим:

  • завершив регулировки давления в баке, следует включить насосную станцию, чтобы закачалась вода. Он отключится после того, как будет достигнуто предельное значение. Каждое устройство имеет свое предельное давление и максимально допустимый напор, которые нельзя превышать. Это можно определить прекращением его роста. Тогда насос следует выключать вручную. Если максимальное значение не совпадает с приведенным в инструкции к реле уровнем, следует провести настройку, вращая малую гайку;
  • таким же образом измеряется и нижнее давление. Нужно слить воду из бака и наблюдать за показаниями манометра. Давление будет постепенно падать и когда оно достигнет нижнего предела, насос включится. Чтобы отрегулировать его, необходимо подкрутить большую гайку. Показатель нижнего давления должен быть где-то на 10% больше давления в баке. В противном случае резиновая мембрана может быстро прийти в негодность.

Обычно насос выбирается с такими параметрами, которые не позволяют накачивать бак до крайнего предела. А давление, которое должно его отключать, устанавливается на пару атмосфер больше порога включения.

Также разрешена установка предельных уровней давления, отличающихся от рекомендуемых производителем реле значений, что позволяет создать свой собственный вариант режима эксплуатации насосной станции. Регулируя давление малой гайкой, стоит учитывать, что начальной точкой отсчета должен быть нижний уровень, заданный большой гайкой. Резиновые шланги и прочая сантехника рассчитаны на давление, не выше рекомендуемого производителем, что следует учесть при монтаже. Кроме этого, чрезмерно сильный напор воды нередко оказывается ненужным и вызывает дискомфорт.

Регулировка реле давления

Теперь давайте поговорим непосредственно о регулировке реле. Процесс ее сложным назвать нельзя, но к некоторым моментам придется приловчиться. В нашем примере необходимо установить верхний порог в 3 атмосферы, а нижний – 1,7 атмосфер. Регулируется это так:

  • необходимо включить насос и закачать воду до значения 3 атмосферы;
  • выключить насосную станцию;
  • снять крышку реле и медленно крутить малую гайку, пока реле не запустится. Если вращать ее по часовой стрелке – давление увеличивает, если против – уменьшается;
  • открыть кран и слить воду, пока на манометре не покажется значение 1,7 атмосфер;
  • закрывайте кран;
  • снимите крышку реле и также медленно прокручивайте большую гайку, пока не сработают контакты.

Таким образом, если задать высокое давление для отключения и низкое для включения, в резервуар будет наполняться большим количеством воды, что позволит реже использовать насос. Небольшие неудобства могут появиться, если наблюдается большой перепад давлений, в случаях, когда емкость полная или почти пустая. В остальном же, когда диапазон давлений небольшой, насос придется чаще использовать. Но зато вода будет поступать в систему равномерно и тем самым будет обеспечен стабильный и комфортный напор.

Ремонтировать реле насосной станции возможно, однако учитывайте, что это лишь временная мера. Поскольку данный элемент защищает сам насос от перегрузок, а мембрану внутри бака от повреждений. С учетом этого, лучше будет сразу приобрести новое реле. Потому единственным исключением будет лишь текущее обслуживание, а именно смазка трущихся деталей для снижения сопротивления и максимально точного срабатывания.

Николаев Олег Петрович

Реле давления насосной станции: регулировка, настройка

Все большее число людей выбирают жизнь в пригородных коттеджах, деревенских домах и новых поселениях. Доказано, что городской ритм изматывает даже самого крепкого человека, что непосредственно сказывается на эффективности его работы и даже отношениях с близкими. Это понимают даже в правительстве, продвигая программу «Одноэтажная Россия». Но это все теория. На практике получается, что простой человек, решивший обустраивать постоянное или временное жилье вне границ города, сталкивается с рядом нюансов, которые необходимо учитывать. Так, проживая в городе, вовсе не обязательно понимать, что такое реле давления насосной станции. В сельской же местности, где, как правило, отсутствует централизованный водопровод, без таких знаний обойтись сложно.

Где взять воду в коттедже

Далеко не все загородные дома находятся в зоне действия линий централизованного водоснабжения. Даже наоборот – «везунчиков», которым достаточно завести в помещение трубу от основной ветки с водой и пользоваться благами, значительно меньше, чем остальных. Но решение есть. Причем их несколько. Выбор же, как это часто бывает, определяется конечной стоимостью монтажа и последующей эксплуатации системы автономного водоснабжения.

Наиболее известны три варианта решения проблемы:

— При помощи вместительной емкости на территории хозяйства, в которую периодически нужно откуда-то подвозить/подводить воду для наполнения. По сути, это компактный аналог водонапорной башни. Сама бочка устанавливается на высоте, благодаря чему вода из нее вытекает самотеком, стоит лишь открыть кран. Недостатков у такого решения больше, чем преимуществ.

— Классическим способом — с помощью колодца и ведра (иногда с коромыслом). Надежность составляет 100%, однако об удобстве говорить не приходится. Стоит ли напоминать о том, что для наполнения небольшой ванны потребуется 14 ходок к колодцу с ведром?

— Смонтировав насосную станцию, которая в автоматическом режиме осуществляет забор воды из скважины или колодца и выдает ее на потребителя при необходимости. Это дает возможность в отношении водоснабжения организовать привычный городской быт в деревенском доме. В данной статье мы рассмотрим именно этот случай. Также поясним, что такое реле давления насосной станции и укажем на его роль в обеспечении работы домашнего водопровода.

Индивидуальное водоснабжение

Насосная станция представляет собой устройство, предназначенное для закачки воды из внешнего источника и создания и поддержки желаемого давления в домашней водоразборной системе. Конструктивно она представляет собой набор определенным образом соединенных между собой компонентов, каждый из которых выполняет свою функцию. К примеру, реле давления насосной станции контролирует величину напора, по сути, полностью управляя работой всей системы. Кроме того, при сбоях в работе этого элемента или неправильной его настройке может выйти из строя накопительный мембранный бак, а это существенные затраты на восстановление.

Из чего состоит насосная станция

Данное устройство включает в себя:

— Электрический насос, закачивающий воду из внешнего источника. В зависимости от способа реализации схемы он может быть погружным, постоянно находящимся под водой, а также внешним, поверхностным.

— Обратный клапан, препятствующий уходу воды само

Реле давления воды для насоса: устройство, регулировка, схемы подключения

Водоснабжение – одна из важнейших систем в доме, так как именно она позволяет  обеспечивать личную гигиену, содержание приусадебного участка и многие другие функции. С целью автоматизации водоснабжения в систему устанавливается  реле давления воды для насоса, позволяющее контролировать работу компрессорной установки в соответствии с заданными параметрами.

Назначение

Реле давления воды предназначено для контроля количества жидкости в системе. Для этого используется система с насосом и гидроаккумулятором, которая может дополняться датчиком наличия воды.

Рис. 1. Назначение реле давления воды

Насос в системе водоснабжения может непрерывно подавать напор воды в основную магистраль, наполняя расширительный бак. Чем больше жидкости накопится в емкости, тем выше величина давления.  В виду того, что количество накопленной воды в расширительном баке периодически расходуется по мере бытовых нужд, необходимость повторного включения компрессорной установки привязывается к давлению в системе. Поэтому основным назначением реле давления воды является подача и отключение питания насоса, в зависимости от достижения граничных значений измеряемого параметра.

Процесс измерения будет отличаться в зависимости от конструктивных особенностей конкретного типа реле. Для понимания принципа действия рассмотрим более детально устройство наиболее распространенного вида логического элемента для бытовых насосов.

Устройство

Конструктивно реле давления воды может иметь электронное или механическое исполнение. Первый вариант более компактный и все процессы в нем осуществляются за счет электронной схемы. Второй тип оборудования имеет более широкое распространение в быту за счет простоты и доступности. Как правило, механические модели мало чем уступают электронным при установке в домашнюю систему водоснабжения, поэтому в качестве примера мы рассмотрим именно такой вариант.

Все устройство состоит из трех составных блоков – гидравлического, механического и электронного, как показано на рисунке ниже:

Рис. 2. Устройство реле давления воды

Все блоки сообщаются в единую систему, где изменения параметров измеряемой среды отображается на каждом из них. Однако рассмотрение конструкции удобнее произвести отдельно для каждого блока.

Гидравлический блок представлен подвижным чувствительным элементом, закрепляемым в фланце и сильфоне. В соответствии с п.4.1. ГОСТ Р 55023-2012 в качестве такого элемента может выступать мембрана, поршень или другое подвижное устройство.

Лучшее реле давления для насоса 220 В - Выгодные предложения по реле давления для насоса 220 В от глобального реле давления для насоса 220 В продавцы

Отличные новости !!! Вы попали в нужное место для реле давления для помпы 220в. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний переключатель давления для насоса 220 В должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть реле давления для помпы 220 В на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле давления для помпы 220 В и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Pressure switch for the pump 220v по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Преобразование напора насоса в давление и наоборот

Кривые характеристик насосов часто выражаются в напоре - футах или метрах - и может потребоваться преобразование в шкалы давления, обычно используемые в манометрах, например фунты на квадратный дюйм или бар.

Преобразование напора в давление

Преобразование напора в футах в давление в фунтах на кв. Дюйм

Кривые характеристик насосов в футах напора можно преобразовать в давление - фунтов на кв. Дюйм - с помощью выражения:

p = 0.433 h SG (1)

где

p = давление (psi)

h = напор (фут)

SG = удельный вес жидкости

Преобразователь напора в Измеритель на давление в бар

Кривые характеристик насосов в счетчике напора можно преобразовать в давление - бар - с помощью выражения:

p = 0. 0981 h SG (2)

где

h = напор (м)

p = давление (бар)

Преобразование напора в метр в давление в кг / см 2

Кривые характеристик насосов в метре напора можно пересчитать в давление - кг / см 2 - с помощью выражения:

p = 0,1 ч SG (2b)

где

h = напор (м)

p = давление ( кг / см 2 )

Преобразование давления в напор

Поскольку манометры часто калибруются по давлению - psi или бар - может потребоваться преобразование в напоры, обычно используемые в кривых насосов - например, f eet или метр - .

Преобразование давления в psi в напор в футов

h = 2,31 p / SG (3)

где

h = напор (фут)

p = давление ( фунтов на кв. дюйм)

Преобразование давления в бар в напор в метрах

h = p 10,197 / SG (4)

где

h = напор (м)

p = давление (бар)

Преобразование давления в кг / см 2 в напор в метрах

h = p 10 / SG (4b)

где

h = напор (м)

p = давление (кг / см 2 )

Пример - преобразование напора насоса - футов - до давления - psi

Давление - psi - водяного насоса, работающего с напором 120 футов , можно рассчитать с помощью уравнения1 как:

p = 0,433 (120 футов) (1)

= 52 psi

Пример - преобразование давления - psi - в головку насоса - футов

Напор в футе водяного столба можно рассчитать исходя из давления 100 фунтов на квадратный дюйм с уравнением. 3 как:

h = 2,31 (100 фунт / кв. Дюйм) / (1)
= 231 фут

Где удельный вес воды = 1 .

Футов водяного столба в фунтах на кв. Дюйм

Загрузить давление в зависимости от напора в имперских единицах в формате pdf

Загрузить давление воды в зависимости от напора в формате pdf

Напор в зависимости от давления при работе с жидкостями различной плотности

Жидкость Удельный вес Напор
(фут)
Давление
(фунт / кв. Дюйм)
Вода 1.0 100 43,3
Керосин 0,8 100 36,6
Серная кислота 1,8 100 77,9 с одинаковой скоростью, но давление нагнетания сильно отличается из-за разной плотности жидкостей. Может быть проще обсуждать рабочие характеристики насосов с точки зрения напора, а не давления, поскольку использование напора делает кривую насоса применимой к любой жидкости независимо от плотности.

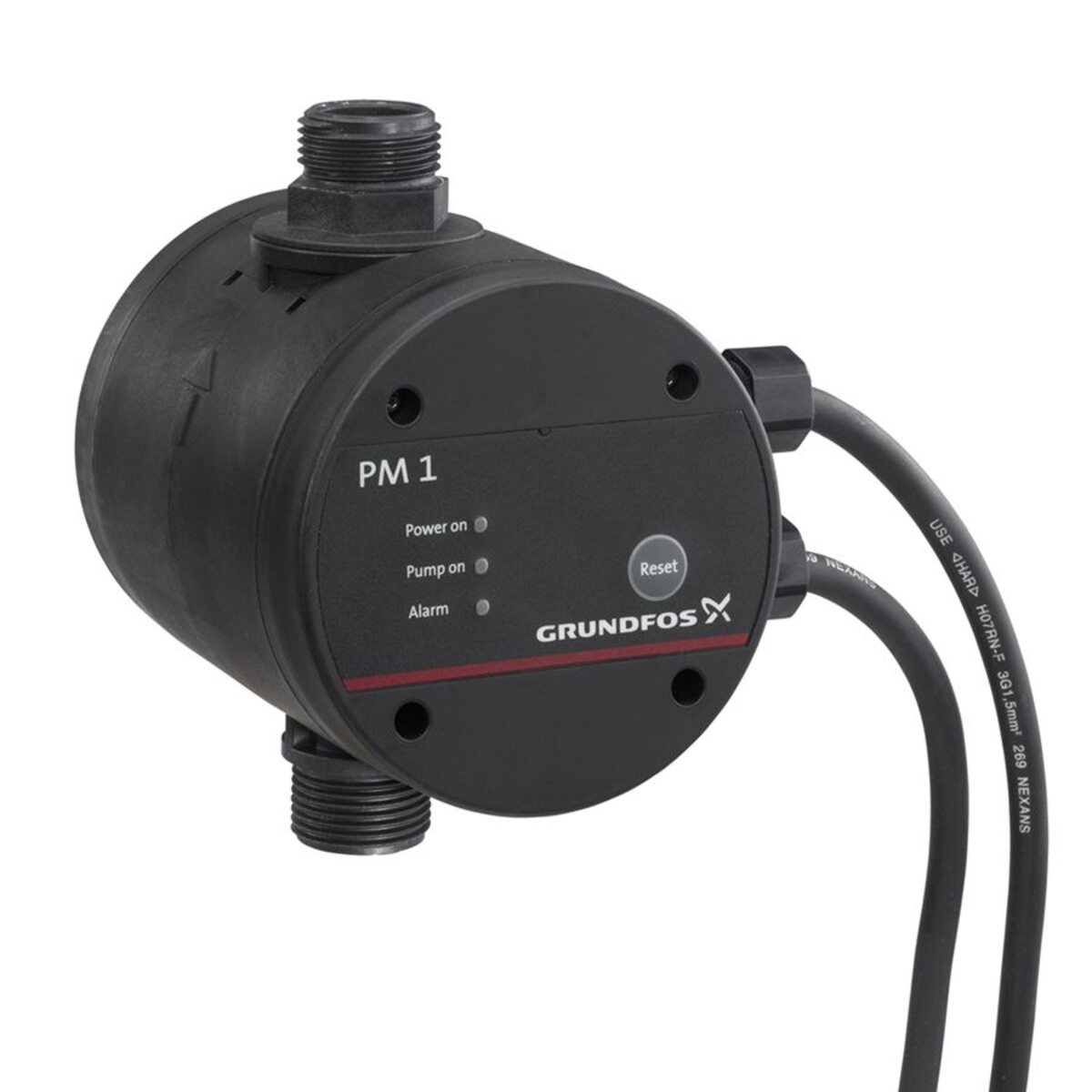

Автоматический регулятор давления водяного насоса (конец 17.05.2021, 21:15)

Описание:

Этот электрический выключатель, используемый в системах водоснабжения, автоматически запускает и останавливает насос. Осмотрите воду автоматически,

остановите насос в случае нехватки воды, защитите насос от повреждений, вызванных сухим ходом.

Полностью заменить традиционную систему управления насосом, состоящий из реле давления, резервуар высокого давления и обратный клапан и т.д.

Применение: Используется для струйного насоса - садового насоса - водяного насоса - самовсасывающего


Автоматический регулятор давления водяного насоса Блок управления электрическим электронным переключателем

100% новое и высокое качество Поддерживает давление и расход.
Простое управление с помощью простых кнопок управления.
Светодиодные индикаторы указывают на работу насоса. Автоматически останавливается, если в насосе нет воды.
Резервуар высокого давления не требуется. Автоматическое управление водяным насосом.
Входное напряжение: 220-240 В
Частота: 50-60 Гц
Максимальный ток: 10 А
Максимальная мощность: 1,1 кВт
Максимальное рабочее давление: 10 бар / 1 МПа
Соединение: 1 "штекер
Степень защиты: IP65
Размер: прибл. 23 x 17 x 17 см / 9,06 x 6,69 x 6,69 дюйма

Примечание:

Убедитесь, что поднимет ваш водяной насос выше 15 метров .

Убедитесь, что расстояние по вертикали между контроллером водяного насоса и самым верхним краном должно быть в пределах 15 метров .Расстояние не должно превышать 15 метров. (например: управление в 4-х этажном здании)


Предупреждение:

Никогда не вынимайте электронную плату из блока управления.
Схема подключения внутри клеммной колодки покажет вам, как выполнить правильное подключение. Неправильное подключение приведет к разрушению всей электронной схемы.
Кабель, используемый для подключения, должен быть трехжильным с обязательным заземлением. Он должен иметь внешний диаметр 7,5 мм минимум и максимум 8,5 мм.
Один из передних концов кабеля должен быть ниже положения крепежных винтов при подключении кабеля к источнику питания, как показано на Рис.
Четыре винта на панели управления и две гайки для крепления кабеля должны быть хорошо затянуты, чтобы вода не попала в блок управления и не повредила электронную схему.

В пакет включено:

1 x автоматический контроллер водяного насоса

1 руководство пользователя на английском языке

Подробные изображения:


Последнее обновление @ 18.05.2017 21:44:48


Последнее обновление @ 18.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
