VALTEC | Квартирные регуляторы давления воды

Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей компании, практике применения оборудования, нормативных документах могли произойти изменения. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.

В однозонной схеме водоснабжения многоэтажного здания с количеством этажей Nи высотой этажа Hэ (рис. 1), в соответствии с п.5.2.10 СП 30.13330.2012, гидростатическое давление на уровне водоразборных приборовверхнего этажа не должно быть ниже РN = 20 м вод. ст.

Рис. 1. Распределение давления в водопроводе многоэтажного дома

В этом случае,на уровне приборов n-ого этажа избыточное давление при однозонной схеме водопровода составит:

Pn = PN+(Nn) · Нэ + Δрln + Δpmn,

где Δpln –линейные потери давления в вышележащем участке стояка; Δpmn – потери давления в тройниках на вышележащих этажах.

Если рассмотреть здание высотой 25 этажей, даже пренебрегая линейными потерями давления и потерями в этажных тройниках, то давление на уровне первого этажа превысит 72 м вод. ст. или 7,2 бара. Это при том, что большинство типов квартирной водоразборной арматуры и водопотребляющего оборудования рассчитано на давление не выше 6 бар. В соответствии с п. 5.2.10 СП 30.13330.2012, гидростатическое давление на отметке наиболее низко расположенного санитарно-технического прибора должно быть не более 0,45 МПа или 4,5 бара.

До недавнего времени проблема снижения давления в системе водопровода многоэтажных зданий решалась путем зонирования. То есть здание по высоте разбивалось на зоны, каждая из которых снабжалась по своему стояку (рис. 2).

Рис. 2. Распределение давления в водопроводе многоэтажного дома с зонированием

Такие схемы, действительно, прекрасно справлялись с задачей ограничения давления, но имели весьма существенные недостатки. Во-первых, налицо явная низкая экономичность, так как вместо одного стояка приходится прокладывать два.

Во-вторых, такие схемы не решали проблему выравнивания давления по этажам. Гидростатическое давление на вводе в квартиру,расположенную в нижнем ярусе зоны, будет всегда заведомо выше, чем у квартир верхнего яруса. Это значит, что в период пикового водоразбора жители этажей верхнего яруса зоны могут остаться без воды.

Появление на рынке достаточно дешевых, компактных и надежных регуляторов давления позволяет отказаться от низкоэкономичных многозонных схем водоснабжения многоэтажных зданий. Регулятор давления, установленный на вводе водопровода в квартиру, позволяет решить сразу несколько задач:

1. Снижение входного давления до требуемого безопасного уровня на всех этажах здания. Это в свою очередь предохраняет внутриквартирныетрубопроводы, арматуру и оборудование от чрезмерных напряжений, продлевая срок их безаварийной эксплуатации.

2. Обеспечение гарантированного расчетного расхода на всех этажах здания. Выравнивая давление по ярусам водопроводного стояка, квартирные редукторы тем самым ограничивают чрезмерный расход в нижних ярусах стояка, что гарантирует получение расчетного расхода воды жителями вышележащих ярусов.

Мощный напор из смесителя вовсе не является благом. При срабатывании на вентильной головке смесителя давления свыше 1,3 бара в седле головки возникают разрушающие кавитационные явления, очень быстро выводящие головку из строя.

3. Снижение шумов как в квартирной системе, так и по стояку в целом. Поскольку стояки, как правило, являются сильными резонаторами, то любые акустические эффекты на любом ярусе стояка распространяются по всему стояку. Здание, в котором установлены квартирные регуляторы давления воды, являются практически бесшумными, поскольку скорость потока в таких системах при грамотном расчете и монтаже не превышает 1,5 м/с.

4. Обеспечение комфортного и безопасного режима работы смесителей.

Несбалансированные перепады давления в стояках горячей и холодной воды приводят к изменению настройки температуры смешанной воды на изливе смесителя. Многие, вероятно, сталкивались с таким фактом, когда комфортная температура воды в смесителе вдруг начинала резко меняться либо в сторону крутого кипятка, либо к абсолютно холодной воде.

Наличие на квартирных вводах регуляторов давления позволит избавиться от такого неприятного явления. Отечественная нормативная база, регламентирующая требования к бытовым регуляторам давления воды, в настоящее время представлена следующими основными документами:

  • ГОСТР 55023 Регуляторы давления квартирные. Общие технические условия
  • ГОСТ 12678 Регуляторы давления прямого действия. Основные параметры.
  • Методические рекомендации по выбору и применению квартирныхрегуляторов давления в жилых и общественных зданиях (НИИ Сантехники).

Основные требования, предъявляемые к редукторам с Dу = 15 мм, изложенные в перечисленных документах, представлены в табл. 1.

Таблица 1. Нормативные требования к квартирным регуляторам давления

Наименование характеристики

Ед.изм.

Значение

1

Условная пропускная способность, не менее

м3

1,6 (ГОСТ Р 55023)

2,5 (ГОСТ 12678)

1,1 (НИИСантехники)

2

Пропускная способность в рабочем диапазоне входных давлений, не менее

м3

1,8

3

Пропускная способность при входных давлениях ниже рабочего диапазона, не менее

м3

0,72

4

Рабочий диапазон давления на входе

бар

3–10

5

Рабочий диапазон расходов

м3

0,18÷1,8

6

Максимальное выходное давление в рабочем диапазоне расходов, не более

бар

2,7±0,2

7

Максимальное выходное давление в безрасходном режиме, не более

бар

3,5

8

Изменение давления при изменении расхода на 0,05 л/с в рабочем диапазоне расходов, не более

бар

0,04

9

Полный ресурс

тыс. циклов

250

10

Уровень шума на расстоянии 2 м от прибора

дБА

40

11

Изгибающий момент на корпус, не менее

Н·м

80

12

Диапазон температур окружающей среды

ºС

5–90

13

Допустимая влажность окружающей среды

%

100

14

Диапазон температур рабочей среды

ºС

5–90

Принцип действия квартирных регуляторов давления основан на уравновешивании усилий, создаваемых давлений на входе и выходе за счет отношенияплощадей, на которые воздействуют эти давления (

рис. 3).

Рис. 3. Принцип действия квартирных регуляторов давления

Давление на входе Рвх воздействует на малый поршень, стремясь его открыть. За счет дросселирования в золотнике, связанном с малым поршнем, давление уменьшается до Pвых. Это пониженное давление воздействует на большой поршень, стремясь закрыть золотник. Пружинабольшого поршня поддерживает золотник открытым, когда давление на входе ниже настроечного. Вместо большого поршня может использоваться мембрана. Вноменклатуре компании VALTEC имеются редукторы давления четырех типов. Они широко используются в квартирных узлах ввода водопровода.

Мембранный редуктор VT.085 (рис. 4) применяется в основном в домах повышенной этажности, т.к. рассчитан на номинальное давление 25 бар. Этот редуктор может настраиваться на выходное давление от 1 до 7 бар. Благодаря демпферной камере колебания давления на выходе из редуктора при скачках входного давления не превышают 5 % от настроечного значения. Редуктор поступает в продажу с заводской настройкой на 3 бара.

Рис. 4. Внешний вид и конструкция редуктора VT.085: 1 –корпус, 2 – крышка корпуса, 3 – пробка корпуса, 4 – настроечная втулка, 5 – фиксирующая гайка, 6 – верхняя часть штока, 7 – пружина, 8 – цилиндрическаячасть штока, 9 – мембрана, 10 – распределительное кольцо, 11 – винт золотника с каналом, 12 – золотниковая прокладка, 13 – нижняя часть штока, 14 –уплотнительное кольцо, 15 – демпферная камера

Рис. 5. Внешний вид и конструкция редуктора давления VT.087

Поршневой редуктор VT.087 (рис.5) используется в квартирных узлах ввода, где требуется подстройка редуктора на требуемое расчетное давление. Редуктор рассчитан на номинальноедавление 16 бар и имеет диапазон настройки от 1 до 4,5 бара. Благодаря своей компактности и надежности этот прибор является лидером продаж среди регулирующей арматуры данного класса.

Поршневой редуктор с манометромVT.088 (рис. 6) поставляется компанией VALTEC специально для московских домостроительных комбинатов, которые устанавливают их в типовых узлахобвязки сантехкабин многоэтажных зданий массовых серий. Требование по наличию манометра на выходном канале редуктора изложено в п.7.1.7. СП 30.13330.2012.Редуктор VT.088 рассчитан на номинальное давление 16 бар и имеет диапазон настройки от 1 до 5,5 бара.

Рис. 6. Внешний вид и конструкция редуктора VT.088: 1 – корпус, 2 – корпус пружинной камеры, 3 – крышка корпуса, 4 – шток, 5 – обойма золотника, 6 – малый поршень, 7 – уплотнительное кольцо малого поршня, 8 – большой поршень, 9 – уплотнительное кольцо, 10 –пружина, 11 – винт настройки, 12 – пробка пружинной камеры, 13 – пробка патрубка манометра

Кран с фильтром и редуктором давления VT. 298 (рис. 7) является наиболее оптимальным вариантом для квартирного узла ввода водопровода. Этот сверхкомпактный прибор объединяет в себе шаровой угловой кран, фильтр механической очистки с размером ячеи 300 мкм и поршневой редуктор давления с фиксированнойнастройкой на 3,5 бара.

Рис. 7. Внешний вид и конструкция крана с фильтром и редуктором давления VT.298: 1 – большой полукорпус, 2 – малый полукорпус, 3 – пробка, 4 – заглушка, 5 – шток с поршнем, 6 – прокладка, 7 – уплотнительноекольцо, 8 – уплотнительное кольцо, 9 – золотниковая прокладка, 10 – затвор шаровой, 11 – кольцо седельное, 12 – фильтроэлемент, 13 – пружина

Сравнительные данные по регуляторам давления компании VALTEC представлены в табл. 2.

 Таблица 2. Технические характеристики регуляторов давления VALTEC с Dу 15 мм

Характеристика

Ед.изм

З

начение для артикулов

VT. 085

VT.087

VT.088

VT.298

1

Номинальное давление, PN

бар

25

16

16

16

2

Диапазон настройки

бар

17

14,5

15,5

3,5

3

Заводская настройка

бар

3

2

3

3,5

4

Допустимые отклонения от настроечного давления

%

±5

±10

±10

±10

5

Условная пропускная способность

м3

2,5

1,9

1,6

1,8

6

Уровень шума, не более

дБА

30

20

20

40



С развернутыми характеристиками регуляторов давления VALTEC,указаниями по их подбору, расчету, монтажу, регулировке и эксплуатации можноознакомиться в технической документации.

Автор: В.И. Поляков

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Регулятор давления воды Farg Ду40/502

Устройство и установка редуктора давления Farg 11/2 дюйм:
Редуктор устанавливают для защиты сантехнических приборов на производстве и в быту (бойлеров, котлов, фильтров, водопроводных труб, кранов и др.), чтобы уменьшить и стабилизировать давление воды на входе в водопроводную сеть. Как правило, давление приходящей из внешних источников воды слишком высоко и неустойчиво, возможны скачки давления. Одной из наиболее важных характеристик редукционного клапана давления является то, что он способен обеспечить стабильное давление на выходе, несмотря на колебания на входе. Диаметр редуктора давления с условным проходом Ду40 выбирается исходя из ожидаемого расхода воды, а не из диаметра имеющегося трубопровода. Все детали выполнены из высококачественных не токсичных материалов, что позволяет применять их с питьевой водой. Редуктор имеет компенсационную камеру, которая выполняет предохранительную функцию при гидроударах и рывках давления воды. Предпочтительна установка редуктора на горизонтальном трубопроводе, но допускается и монтаж на вертикальном трубопроводе. Запрещено устанавливать редуктор горизонтально, регулировочным узлом вниз (только вверх). При монтаже убедитесь, что стрелка на корпусе совпадает с  направлением потока воды. Для регулировки выходного давления, надо ослабить контргайку на регулировочном узле и для увеличения давления повернуть толкатель по часовой стрелке, а при уменьшении против часовой, после регулировки толкатель фиксируют контргайкой. На редукторе предусмотрены два отверстия (для удобства монтажа) под манометр с резьбой 1/4 дюйма с закрученными заглушками (манометр в комплект поставки не входит). При нормальных условиях работы редуктор давления не требует никакого специального обслуживания. Для продолжительной эксплуатации перед редуктором любого производителя следует установить фильтр и  время от времени чистить его.

Особенности установки:

  • В случае установки в непосредственной близости от котла, перегрев воды приводит к повышению давления после редуктора. В этом случае редуктор находится в закрытом положении. Необходимостью является установка расширительного бака между редуктором и водонагревателем для поглощения нарастающего давления, что утверждено в соответствии европейскому стандарту EN12828, касающегося проектирования систем водяного отопления.
  • В средне- и многоэтажных зданиях рекомендовано устанавливать редукторы давления на каждом этаже, а не только в основании здания. Следует отметить, что жидкость теряет около 1 бар каждые 10 метров высоты (приблизительно 3 этажа).
  • Загрязнители небольших размеров, опускаясь на седло, могут влиять на отлаженную работу редуктора. Поэтому перед ним всегда желательно устанавливать фильтр очистки воды, не забывая при этом о плановом техническом обслуживании.

При прекращении прохода воды через редуктор (при закрытии кранов), он автоматически удерживает установленное давление на нем.

Редуктор давления воды в системе водоснабжения

Не всегда очевидна необходимость стабилизировать рабочее давление в водопроводе. А между тем редуктор в некоторых условиях просто необходим для сохранности оборудования и сантехнической системы в целом. Это и будет темой нашего обзора: типы редукторов, их установка и настройка.



Зачем нужен редуктор давления



Не всегда давление на точке разбора водоснабжения соответствует норме. Скорее, даже так: оно почти никогда норме не соответствует, и если давление ниже нормируемого — это всего лишь малоудобное явление, то с высоким напором могут возникнуть вполне конкретные технические проблемы.



Причина такого несоответствия проста: нормативы пишутся людьми, слабо себе представляющими детали технической реализации для их соблюдения. Например, в многоэтажках Москвы установлены предельные нормы в 4,5 и 6 кгс/см2 для горячего и холодного водоснабжения соответственно. Не учитывается тот факт, что естественная гравитационная разница давлений в любом стояке составляет около 1 кгс/см2 на каждые 10 м высоты. Подобные ограничения не позволили бы подать горячую воду выше 15-го этажа без соответствующего превышения нормы в самой низкой точке водоразбора.

Давление целенаправленно завышается, и это, в принципе, нормальная практика в высокоэтажных объектах, но только при задействовании специальных технических средств. Без них жители нижних этажей попадают в группу риска: магистральная система способна выдержать высокое давление и его скачки, но что будет с бытовой сантехникой, если даже системы на сшитом полиэтилене, которые на сегодня считаются самыми надёжными, рассчитаны на давление до 10 бар?

Пример подключения редуктора на вводе холодной и горячей воды в квартире. 1. Шаровой вентиль. 2. Обратный клапан. 3. Счетчик расхода воды. 4. Редуктор с манометром. 5. Фильтр грубой очистки



К специальным средствам, защищающим внутреннюю сантехнику от избыточного давления и гидроударов, относятся водяные редукторы. Их установка почти всегда ложится на плечи жильцов и требуется не только в нижних этажах высоток, но и в любых других местах, где периодические замеры давления показывают уход от нормы, трубы сильно шумят при протоке, а возможно даже, что от близко расположенного коллектора давление в момент переключения заставляет трубопровод вполне заметно подрагивать.



Устройство: как работает редуктор



Главная задача водопроводного редуктора — стабилизировать давление на выходе и поддерживать его в заданном диапазоне вне зависимости от мгновенных изменений на входе, при этом обеспечивая номинальный проток. И хотя в магазинах сантехники можно насчитать десятки разновидностей редукторов, практически все они решают свои задачи за счёт одинаково устроенного поршневого механизма.

По принципу своей работы редуктор схож с вентильным краном: шток и широкий поршень в узком посадочном месте регулируют просвет, ограничивая напор воды. Разница лишь в том, что при статическом положении поршня давление на выходе будет всегда изменяться пропорционально давлению на входе, а в редукторе положение поршня определяется соотношением текущего давления и жёсткости регулируемой пружины. Подстройка редуктора «на ходу» возможна за счёт так называемого пилотного контура: если давление в нём поднимается, клапан перенаправляет поток на мембрану, которая опускает шток с пропускным поршнем и снижает проходное сечение.





Помимо основного механизма регуляции давления, наиболее продвинутые образцы редукторов могут также включать в себя некоторые из следующих дополнительных устройств:

1. Выходной манометр. Он необходим для контроля за исправной работой. Регулировочный маховик редуктора, как правило, имеет градуированную шкалу, но отклонение в результате может составлять около 0,5 бар.

2. Сетчатый фильтр грубой очистки. Внутренние каналы бытовых редукторов очень чувствительны к засорению и удаление мелкого мусора из воды критически важно.

3. Клапан сброса воздуха. Этот узел помогает избежать сбоев в работе и шумов, вызванных завоздушиванием.

4. Шаровой кран. Позволяет совместить в редукторе функцию запорной арматуры для установки на входе в систему.



Типы водопроводных систем, нуждающихся в стабилизации



Редукторы устанавливают не только в многоэтажных домах, где есть опасность избыточного давления. Сама возможность выровнять напор очень привлекательная для повышения комфорта. Давление в стояках ХВС и ГВС почти всегда отличается, из-за этого возможна неправильная работа смесителей. Парная установка регуляторов давления способна решить эту проблему.

Опасность гидроудара свойственна и автономным системам водоснабжения, например, при питании от скважины. Из-за некорректной работы обратных клапанов в магистральной трубе создаётся разрежение, которое усиливает напор при включении насоса. Подобная динамическая нагрузка очень негативно воздействует как на насосное оборудование, так и на водопровод в целом, а в особенности на компрессионные фитинги.



Установка регулятора давления может быть обязательна для сохранения действия гарантии на многие виды бытовой и отопительной техники. Сюда относятся водонагреватели, котлы отопления с прямой автоматической подпиткой системы, стиральные и посудомоечные машины.



Общая и локальная установка



В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта. Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.



Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания. Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.



Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.



Настройка и устранение неисправностей



Считается оптимальным и наиболее удобным давление воды на выходе из крана в 2–3,5 кгс/см2. Но такого значения не всегда просто добиться, особенно учитывая необходимость нормализации статического давления, когда водоразбор закрыт, и вода не двигается.

Все редукторы отличаются разным быстродействием. При появлении протока давление падает на 0,5–1,2 атм в зависимости от действующей уставки. Через несколько секунд давление снова повышается (если это позволит давление на входе редуктора), но не до статического уровня, а немного ниже. В идеале выходное давление должно быть как минимум на 1,5 кгс/см2 ниже входного значения, иначе проток воды будет замедляться слишком сильно. Это стоит учитывать при регулировке рабочего давления насосной станции.



Неисправный редуктор обычно не пропускает воду вовсе или попросту не снижает давление, что можно заметить только при парной установке манометров или наличии водоразбора до редуктора. Обслуживание устройства заключается только в промывке механизма и встроенного фильтра. Если это не помогло, налицо механическая неисправность или влияние времени. Впрочем, весь механизм регулятора виден наглядно при извлечении штока.



Поломка может заключаться в лопнувшей пружине, износе поршня или мембраны. Не все запчасти можно найти в продаже, но при наличии их или донора замена не вызовет сложностей за счёт доступности основных механизмов редуктора для обслуживания.



http://www.rmnt.ru/ - сайт RMNT.ru

Как самостоятельно выбрать и установить редуктор давления воды?

При наличии в доме или квартире дорогостоящей бытовой сантехники и приборов хотелось бы увеличить срок их эксплуатации как можно значительнее. Основные факторы, влияющие на время эксплуатации, – грязная вода и резкие перепады давления внутри водопроводной системы. Для исключения первого фактора устанавливаются фильтры грязевой очистки воды. Устранение угрозы гидроудара достигается при помощи регулятора давления воды.

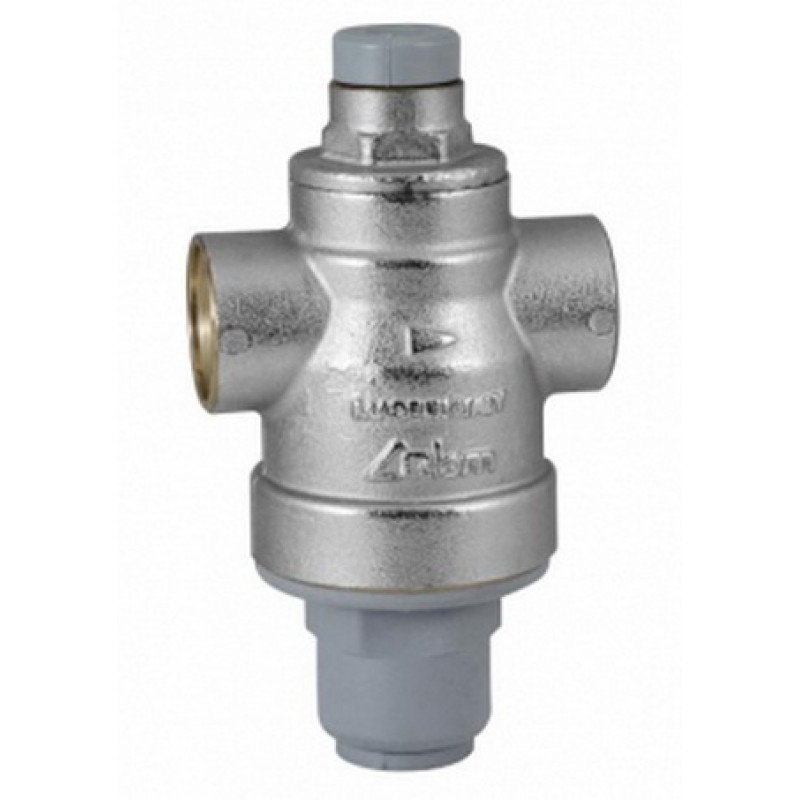

Что такое редуктор давления?

Редуктор давления воды – это устройство, компенсирующее напор воды, поступающей из городской сети водопровода. Выравнивая приходящий поток, прибор защищает сантехнику, трубопровод, хомуты для крепления труб внутри дома или квартиры.

Принцип работы

Принцип работы устройства – удерживание потока входящей воды в заданных пределах. Это достигается взаимодействием пружинного клапана и резиновой диафрагмы с внутридомовым давлением. При снижении напора в квартире, доме (отрывание крана) нажатие пружины ослабляется и увеличивается количество поступающей воды. Входящий напор увеличивается до тех пор, пока давление внутри бытовой системы не стабилизируется. При закрытии крана прибор действует в обратном порядке.

Скачки давления во внутригородском трубопроводе также не оказывают влияния на сантехнику, нахомуты для крепления труб, подключенную после редуктора. Устройство компенсирует перепады входящего потока воды.

Это момент особенно важен для бытовых систем с подключенным водяным насосом, который при включении и выключении создает гидравлический удар внутри квартирного водоснабжения.

Монтаж оборудования

Монтаж производится при отключенном доступе воды из внешнего водопровода на горизонтальном участке трубы. Перед приобретением запорных вентилей и самого устройства необходимо замерить диаметр труб, на которые будет производиться установка оборудования. Помимо приобретения самого регулятора, необходимо наличии минимум одного фильтра грубой отчистки воды для предотвращения загрязненности оборудования.

Для монтажных работ понадобится следующее.

  • Запорный кран (вентиль) – количество зависит от устройства разводки внутренней системы.
  • Разводной ключ – 2 шт.
  • Материал для герметичного соединения труб и кранов.

Обесточив внутренний водопровод, в месте врезки редуктора удаляется часть трубы, равная длине устройства или вентиля с учетом крепежных элементов. Все резьбовые соединения уплотнить, используя герметизирующий материал для сантехнических работ. Порядок установки оборудования следующий.

  1. Запорный вентиль.
  2. Фильтр грубой отчистки.
  3. Счетчик воды.
  4. Фильтр грубой отчистки.
  5. Регулятор давления.
  6. Запорный вентиль.

Такая последовательность должна соблюдаться для облегчения последующего обслуживания, ремонта или замены оборудования. Перед покупкой оборудования необходимо убедиться, что эксплуатационные условия устройств соответствуют месту установки. Учитываются в первую очередь внешняя температура внутри помещения, где будет использоваться редуктор, а также температура и давление поступающей воды. В противном случае срок службы оборудования может значительно сократиться.

Правильная установка редуктора давления воды вместе с сопутствующим оборудованием позволяет увеличить время эксплуатации внутридомовой сантехники и бытовых устройств, требующих подключения к водопроводу.

Редуктор давления воды - маленький защитник больших приборов!

Редуктор давления воды стабилизирует и понижает давление в водопроводе, защищая тем самым от высокого давления и гидроудара как сам трубопровод, так и подключенное к нему бытовое оборудование. Бытовой регулятор давления представляет из себя небольшое устройство в герметичном металлическом корпусе, имеющем два патрубка с резьбой на входе и выходе. Также в нем может быть установлен третий патрубок для манометра и винт для регулировки выходного давления.

Работа такого редуктора построена на принципе выравнивания усилий диафрагмы и настроечной пружины. При открытии крана в водопроводе выходное давление редуктора уменьшается, что приводит к снижению давления на диафрагму. Усилие пружины при этом оказывается большим, и, выравнивания его, она одновременно открывает рабочий клапан до тех пор, пока рабочее давление на выходе не станет равным заданному значению. При этом давление на входе редуктора, а также его скачки никак не влияют на открытие или закрытие клапана.

В быту обычно используются редукторы, у которых входное давление не выше 60 бар. На выходе таких регуляторов давление может быть от 0,5 до 6 бар. Например, счетчик с входным давлением 15 бар на выходе выдает от одного до четырех бар. Иногда давление обозначается в атмосферах, при этом 1000 бар равны 986,9 атмосфер. При выборе счетчика для установки на трубы с горячей водой необходимо также знать, на какую максимальную температуру воды он рассчитан, ведь она может быть равной как 40 градусам, так и 130.

Видео обзор: Регулятор давления воды и его назначение

Перед редуктором на входе необходимо установить фильтр жесткой очистки. Монтаж регулятора давления проводится в соответствии с направлением движения воды в водопроводе. А при наличии манометра - так, чтобы измерительный прибор находился строго наверху. После установки водопроводный кран открывается на несколько минут для удаления из трубы воздуха и различного мусора, скопившегося в ней во время монтажа.

Регулировка прибора происходит простым поворачиванием винта, который прижимает или ослабляет металлическую пружину, закрывающую и открывающую рабочий клапан. При этом для уменьшения давления воды на выходе нужно повернуть винт против часовой стрелки, а для увеличения - соответственно против нее.

Установленный на входную трубу редуктор понижает до нужного уровня и стабилизирует давление во всей системе водопровода дома или квартиры. Если же это не было сделано при монтаже системы, то можно установить редуктор отдельно на бойлер, посудомоечную или стиральную машину, которые обычно не рассчитаны на высокое давление. Особенно важно это сделать при наличии в системе насоса, при включении и отключении которого возникает гидроудар.

Видео обзор: Как редуктор давления воды гасит гидроудар?

Зачем нужны разные виды компенсаторов для трубопроводов?

Как защитить трубопровод из металлических труб?

Редуктор давления воды → Как работает? • Как чистить? • Как установить?

Редуктор давления воды, регулировка с фильтром и манометром. Изменения давления вода Возникновение в системе водоснабжения часто является результатом, среди прочего, неправильно спроектированной системы водоснабжения или происходит ночью, когда меньшее потребление воды вызывает повышение ее давления в трубах, что может повредить систему и подключенные к ней устройства и подвергнуть пользователя ненужным расходам.

Не фильтруйте воду. Очисти ее! Мы представляем революционную технологию УФ-светодиодной лампы для обеззараживания воды от Acuva. Мы первый эксклюзивный дистрибьютор в Европе!

Установка редуктора давления воды снижает слишком высокое давление подачи, поддерживает постоянное давление в системе, в том числе в случае колебаний давления на входе, помогает экономить воду, предотвращая ее чрезмерный поток, устраняет риск гидравлического удара и снижает шум и шумы, возникающие во время работы водяной системы.

Регуляторы давления воды смонтированы сзади водомер i водяной фильтр на основном шнуре питания. Также их можно устанавливать зонами на трубах обогревателей и резервуаров, однако такое решение применяется только тогда, когда доступ к основному подключению невозможен.

Устанавливается до и после регулятора. запорная арматура, позволяющий его настройку и последующее обслуживание. Устройство устанавливается вертикально.

Смотрите также: Электролиз воды

Редуктор давления воды можно устанавливать в разных местах водопровода:

  • центральная сборка - после водомера, главного клапана и фильтр на основном шнуре питания. Во время установки помните о секции стабилизации потока за регулятором и об установке регулятора после промывки системы. Установка базового давления для всей системы экономит воду.
  • зонированная сборка - на подводящих линиях закрытых водонагревателей и накопительных баков, когда целью установки редуктора давления воды является предотвращение открытия предохранительного клапана в случае колебаний рабочего давления. Это позволяет снизить частоту включения нагревателя.
  • отвлекается - только в зоне установки котла и при одновременном использовании головок с терморегуляторами. Здесь может возникнуть явление моста давления, которое приведет к открытию предохранительного клапана. В этом случае редукторы давления должны регулировать подачу горячей и холодной воды.
  • - в системах снабжениянапример, в многоэтажных зданиях через системы повышения давления, где требуется больше зон давления. Редукторы давления воды используются, когда давление покоя в системе превышает 5 бар или когда давление покоя перед предохранительным клапаном (например, водонагревателем) превышает 80% от его давления открытия.

Напор воды в трубах должен быть отрегулирован под возможности устройств и систем, входящих в водопроводную установку. Слишком высокое давление воды может привести к повреждению или неисправности системы, поэтому в водяной системе установлен редуктор давления воды.

Рабочий элемент каждого редуктора - особенный. мембрана отвечает за работу редуктора давления воды в системе водоснабжения.

Когда слишком сильная струя воды действует на мембрана в редукторе, пружина поднимается, что увеличивает уплотнение и позволяет достичь необходимого давления воды. Когда давление падает ниже установленного уровня, пружина опускается, позволяя воде течь.

На рынке используются различные, часто сложные решения, но путем анализа rпринцип действия эжектора давления воды каждый из них неизменен: диафрагма, разделитель и клапан работают вместе, чтобы поддерживать давление на выходе на безопасном уровне.

Часто покупка редуктора давления воды становится необходимостью, поскольку его использование защищает водную систему от сбоев, вызванных слишком высоким давлением, и является способом снижения потерь воды в системе.

Смотрите также: средство для смягчения воды

Редуктор давления воды применяется при:

  • рабочее давление в системе превышает допустимое значение
  • давление перед предохранительным клапаном превышает 80% давления открытия клапана
  • периодическое использование установки может создавать риск временного избыточного давления
  • давление покоя в установке превышает 5 бар

Регуляторы давления воды желательны там, где давление в сети (Водоснабжение) слишком высока для установки или оборудования или подвержена периодическим колебаниям.

Смотрите также: Обратный осмос

В продаже можно найти устройства разной конструкции и из различных материалов:

  • Картриджный (патронный) редуктор Он имеет латунный корпус с соединениями и неразъемный картридж с сетчатым фильтром и уплотнением. Такая конструкция позволяет снимать вставку с защитной сеткой для очистки. Весь механизм понижения давления воды находится внутри картриджа, поэтому техническое обслуживание не изменит настройку давления.
  • редукторы из нержавеющей стали они менее устойчивы к процессам коррозии, чем латунные переходники. Последние дороже, но лучше работают при более высоком расходе воды.
  • 1-дюймовый редуктор давления воды, редуктор ¾ или 1/2 редуктора давления воды выбирается в зависимости от диаметра подающей трубы. Долговечность меньших редукторов такая же, как и у больших, и при правильном выборе они прослужат до нескольких лет.
  • редуктор давления воды с фильтром это очень хорошее решение для установок без других фильтров. Каждый применяемый фильтр защищает установку от механических повреждений, и даже если она повреждена, замена редуктора намного проще и дешевле, чем устранение неисправности во всей водопроводной установке или замена работающих в ней устройств. Важно проводить регулярную очистку с сеткой фильтра, установленной перед редуктором давления воды.
  • редуктор давления воды с манометром встроенный или внешний упрощает использование и повышает удобство использования водяной системы, обеспечивая быстрое считывание фактического давления в водяной системе.
  • редуктор давления воды с фильтром и манометром комплексное и очень удобное решение.

Более дешевые модели регуляторов имеют заводскую предустановку давления. Если вы выберете более дорогой редуктор давления воды, вы сможете настроить и изменить параметры устройства вручную.

Смотрите также: Пьющий

4.8 / 5 ( 25 голосов )

Редуктор давления. До счётчика воды или после?

Удивительно, что споры, иногда, возникают при обсуждении совершенно очевидных истин. Мне всегда казалось, что давным давно известно предназначение редуктора давления, нормы его эксплуатации и правила монтажа; но на деле это оказалось не так. На днях столкнулся с мастером, который утверждал: что редуктор давления должен устанавливаться в квартире после счетчика воды и был в этом совершенно уверен так, как почерпнул свои знания из интернета. Снова слепая, необъяснимая вера во всезнание интернета. Редуктора давления появились вместе с появлением водопровода, уже задолго до нашего рождения и, с тех пор, успешно используются. Почему никто не обращается за разъяснением, возникающих вопросов, к технической документации; ведь, все уже давно придумано, опробовано в действии, на основании чего составлена соответствующая документация; и не надо ни каких дополнительных фантазий; да и элементарный здравый смысл подсказывает правила монтажа. Ради интереса, я заглянул в интернет и, действительно, там кипят нешуточные страсти по поводу места установки редуктора давления - до счетчика воды или после. Фантазиям нет предела! Господа, о чем вы спорите? Место установки редуктора давления, даже без знания технических параметров, настолько очевидно и вытекает из предназначения редуктора, что я никогда не думал, что данный вопрос требует обсуждения. Редуктор давления - это устройство, предназначенное для защиты внутренней системы водоснабжения от повышенного давления и периодических скачков давления на магистральных трубопроводах. Так почему же один из приборов вашей внутренней водопроводной системы вы хотите, вопреки логике, оставить без защиты, устанавливая редуктор давления после счетчика воды; ведь счетчик воды является наиболее уязвимым прибором вашей водопроводной системы. Почему иные мастера, в силу своей фантазии, оставляют счетчик не защищенным, отданным на "растерзание" всем стихиям "бушующим" в водопроводной сети (повышенное давление, гидравлические удары). Тем, кто профессионально занимается сантехникой, приходилось не раз встречаться со смонтированными строительными организациями в квартирах узлами: запирающий кран от стояка, далее фильтр грубой очистки, после него редуктор давления и, только потом, счетчик воды. Загляните, ради расширения кругозора, в строительную документацию. Так же, довольно часто встречается очень "хитрое" устройство с "романтическим" названием КФРД, устанавливаемое при новом строительстве в квартирах. Устройство принято к эксплуатации и соответствует необходимым техническим нормам. Попробуйте, господа - фантазеры, втиснуть в него счетчик воды! КФРД - устройство очень громоздкое и не удобное (да и капризное) в эксплуатации, но, зато, наглядно показывающее технически грамотные нормы последовательности монтажа приборов: Кран - Фильтр - Регулятор Давления.

Существует категория мастеров - приверженцев продукции компании Valtec, считающих эту продукцию, в том числе и счётчики воды, исключительно надёжной. Это их личное дело; в этой статье я не собираюсь обсуждать качество данной продукции. Хочу, лишь, предложить внимательнее относиться к рекомендациям компании по эксплуатации её изделий; в том числе - приборов учёта. К счётчику прилагается паспорт; где в пункте:

9. "Указания по эксплуатации и техническому обслуживанию"
есть очень интересная информация; а на сайте Valtec можно найти рекомендуемые компанией схемы установки квартирных приборов учёта. Одну из этих схем вы можете видеть ниже.

В заключении, я приберег главный козырь для сомневающихся в местоположении редуктора давления в водопроводной системе; и козырь - это "запотевшие" смотровые стекла счетчиков, через которые, едва - едва, можно различить цифровые показания. "Запотевание" счетчиков происходит по той причине, что они не рассчитаны на работу с высоким давлением воды. Уплотнительные резинки счетчиков не могут противостоять повышенному давлению воды в водопроводной системе и начинают "травить" (пропускать воду), что и приводит к образованию сырость внутри смотрового окна счетчика. Гидравлические удары, и вовсе, губительны для приборов учета.

Профессионалу известно, а не профессионалу в качестве информации - на время гидравлических испытаний, при подготовке к отопительному сезон, все домовые приборы учёта (теплоцентры, элеваторные узлы, теплопункты) должны быть демонтированы во избежание их повреждения (вместо них устанавливаются "катушки" либо сгоны). На время гидравлических испытаний обслуживающими организациями должны быть приняты необходимые меры безопасности для защиты внутридомовых коммуникаций, но это, к сожалению, происходит не всегда; не всегда обслуживающие организации оперативно реагируют, в результате чего квартирные приборы подвергаются чрезмерным нагрузкам.

Редукторы давления (регуляторы давления, клапаны понижения давления) стали использоваться в быту совсем недавно. Это полезное устройство, доселе не виданное простым обывателем, в результате технической безграмотности, стало предметом спора.

Думайте, господа, и всегда в своей работе руководствуйтесь логикой и здравым смыслом.

Было:

Стало:

Примеры монтажа ввода воды в квартирах, выполненного строительными компаниями при новом строительстве в соответствии с нормативными правилами:

ПВН

VALTEC | Квартирные регуляторы давления воды

Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей практики применения оборудования, нормативных документовх представленных изменений. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.

В однозонной схеме водоснабжения многоэтажного здания с первыми этажами N и высотой этажа H э ( рис.1 ), в соответствии с п.5.2.10 СП 30.13330.2012, гидростатическое давление на уровне водоразборных приборовверхнего этажа не должно быть ниже Р N = 20 м вод. ст.

Рис. 1. Распределение давления в водопроводе многоэтажного дома

В этом случае, на уровне приборов n-ого этажа избыточное давление по однозонной схеме водопровода составляет:

P n = P N + ( N - n ) · Н э + Δ р ln + Δ p mn ,

где Δ p 9линейные 000 потери давления в вышележащем участке стояка; Δ п мн - потери давления в тройниках на вышележащих этажах.

Если рассмотреть здание высотой 25 этажей, даже пренебрегая линейными потерями давления и потерями в этажных тройниках, то давление на уровне первого этажа превысит 72 м вод. ст. или 7,2 бара. Это при том, что большинству типов квартирной водоразборной арматуры и водопотребляющего оборудования на давление не выше 6 бар. В соответствии с п. 5.2.10 СП 30.13330.2012, гидростатическое давление на наиболее низко расположенного санитарно-технического прибора должно быть не более 0,45 МПа или 4,5 бара.

До недавнего времени проблема снижения давления в системе водопровода многоэтажных зданий решалась путем зонирования. То есть устройство по высоте разбивалось на зоны, каждая из которых снабжается по своему стояку ( рис. 2 ).

Рис. 2. Распределение давления в водопроводе многоэтажного дома с зонированием

Такие схемы действительно, прекрасно справлялись с ограничением давления, но имели значительные недостатки. Во-первых, налицо явная низкая экономичность, так как одного стояка приходится прокладывать два. Во-вторых, такие схемы не решали проблему выравнивания давления по этажам. Гидростатическое давление на вводе в квартиру, расположенную в нижнем ярусе зоны, будет всегда заведомо выше, чем у квартир верхнего яруса. Это значит, что в период пикового водоразбора жителей этой верхней яруса зоны остаются без воды.

Появление на рынке достаточно дешевых, компактных и надежных регуляторов давления позволяет отказаться от низкоэкономичных многозонных схем водоснабжения многоэтажных зданий.Регулятор давления, установленный на вводе водопровода в квартиру, позволяет решить сразу несколько задач:

1. Снижение входного давления до необходимого безопасного уровня на всех этажах здания. Это в свою очередь предохраняет внутриквартирныетрубопроводы, арматуру и оборудование от чрезмерных напряжений, продлевая срок их безаварийной эксплуатации.

2. Обеспечение гарантированного расчетного расхода на всех этажах здания. Выравнивая давление по ярусам водопроводного стояка, квартирные редукторы тем самым ограничивают чрезмерный расход в нижних ярусах стояка, что гарантирует получение расчетного расхода воды жителями вышележащих ярусов. Мощный напор из смесителя вовсе не является благом. При срабатывании на вентильной головке смесителя давления сверх 1,3 бара в седле возникают головные разрушающие кавитационные явления, очень быстро выводящиеку из строя.

3. Снижение шумов как в квартирной системе, так и по стояку в целом. Установки, как правило, сильные акустические эффекты на любом ярусе стояка распространяются по всему стояку. Здание, в котором установлены квартирные регуляторы давления воды, являются практически бесшумными, поскольку скорость потока в таких системах при грамотном расчете и существует не больше 1,5 м / с.

4. Обеспечение комфортного и безопасного режима работы смесителей.

Несбалансированные перепады давления в стояках горячей и холодной воды приводят к изменению температуры смешанной воды на изливе смесителя. Многие, вероятно, сталкивались с таким фактом, когда комфортная температура воды в смесителе вдруг начинала резко меняться либо в сторону крутого кипятка, либо к абсолютно холодной воде. Наличие на квартирных вводах регуляторов давления позволит избавиться от такого неприятного явления.Отечественная нормативная база, регламентирующая требования к бытовым регуляторам давления воды, в настоящее время представляет собой регулятор документами:

  • ГОСТР 55023 Регуляторы давления квартирные. Общие технические условия
  • ГОСТ 12678 Регуляторы давления прямого действия. Основные параметры.
  • Методические рекомендации по выбору и применению квартирных регуляторов давления в жилых и общественных зданиях (НИИ Сантехники).

Основные требования, предъявляемые к редукторам с Dу = 15 мм, изложенные в перечисленных документах, представленные в табл.1 .

Таблица 1. Нормативные требования к квартирным регуляторам давления

Рабочий

9011 91160002

9116 , не менее

7

Наименование характеристики

Ед.изм.

Значение

1

Условная пропускная способность, не менее

м 3 / ч

1,6 (ГОСТ Р 5500002 2,5 (ГОСТ Р 5500002) 9000 ГОСТ 12678)

1,1 (НИИСантехники)

2

Пропускная способность в рабочем диапазоне входных давлений, не менее

м 3 / ч

3

Пропускная способность при входных давлениях ниже рабочего диапазона, не менее

м 3 / ч

0,72

9116

диапазон давления на входе

бар

3–10

5

Рабочий диапазон расходов

м 3 / ч

0,18 ÷ 1,8

6

Максимальное давление в расходов, не более

бар

2,7 ± 0,2

7

Максимальное выходное давление в безрасходном режиме, не более

, 5

8

Изменение давления при изменении расхода на 0,05 л / с в рабочем диапазоне расходов, не более

бар

0,04

9

Полный ресурс

тыс. циклов

250

9000гиб2 10

Уровень шума на расстоянии 2 м от прибора

дБА

40

Н · м

80

12

Диапазон температур окружающей среды

ºС

2

Допустимая влажность окружающей среды

%

100

14

Диапазон температур рабочей среды

ºС 99011

ºС 99011

Принцип действия квартирных регуляторов давления основан на уравновешивании усилий, создаваемых давлений на входе и выходе за счет отношенийплощадей, на которые воздействуют эти давления ( рис.3 ).

Рис. 3. Принцип действия квартирных регуляторов давления

Давление на входе Р вх ует воздействует на малый поршень, стремясь его открыть. За счет дросселирования в золотнике, связанном с малым поршнем, давление уменьшается до P вых . Это пониженное давление воздействует на большой поршень, стремясь закрыть золотник. Пружинабольшого поршня поддерживает золотник открытым, когда давление на входе ниже настроечного.Вместо большого поршня может быть Мембрана. Вноменклатуре компании VALTEC имеются редукторы давления четырех типов. Они широко используются в квартирных узлах ввода водопровода.

Мембранный редуктор VT.085 ( рис. 4 ) применяется в основном в домах повышенной этажности, т.к. рассчитан на номинальное давление 25 бар. Этот редуктор может настраиваться на выходное давление от 1 до 7 бар. Благодаря демпферной камере колебания давления на выходе из редуктора при скачках входного давления не превышают 5% от настроечного значения.Редуктор поступает в продажу с заводской настройкой на 3 бара.

Рис. 4. Внешний вид и конструкция редуктора VT.085: 1 - корпус, 2 - крышка корпуса, 3 - пробка корпуса, 4 - настроечная втулка, 5 - фиксирующая гайка, 6 - верхняя часть штока, 7 - пружина, 8 - цилиндрическаячасть штока, 9 - мембрана, 10 - распределительное кольцо, 11 - винт золотника с каналом, 12 - золотниковая прокладка, 13 - нижняя часть штока, 14 --уплотнительное кольцо, 15 - демпферная камера

Рис. 5. Внешний вид и конструкция редуктора давления VT.087

Поршневой редуктор VT.087 ( рис.5 ) используется в квартирных узлах ввода, где требуется подстройка редуктора на необходимое расчетное давление. Редуктор рассчитан на номинальноедавление 16 бар и диапазон настройки от 1 до 4,5 бара. Благодаря своей компактности и надежности этот прибор является лидером продаж среди регулирующей арматуры данного класса.

Поршневой редуктор с манометромVT.088 ( рис.6 ) поставляется компанией VALTEC специально для московских домостроительных комбинатов, которые устанавливают их в типовых узлахобвязках сантехкабин многоэтажных зданий массовых серий. Требование по наличию манометра на выходном канале редуктора изложено в п.7.1.7. СП 30.13330.2012.Редуктор VT.088 рассчитан на номинальное давление 16 бар и диапазон настройки от 1 до 5,5 бара.

Рис. 6. Внешний вид и конструкция редуктора VT.088: 1 - корпус, 2 - корпус пружинной камеры, 3 - крышка корпуса, 4 - шток, 5 - обойма золотника, 6 - малый поршень, 7 - уплотнительное кольцо малого поршня, 8 - большой поршень, 9 - уплотнительное кольцо, 10 –пружина, 11 - винт настройки, 12 - пробка пружинной камеры, 13 - пробка патрубка манометра

Кран с фильтром и редуктором давления ВТ. 298 ( рис. 7 ) является наиболее оптимальным для квартирного узла ввода водопровода. Этот сверхкомпактный прибор объединяет в себе шаровой угловой кран, фильтр механической очистки с размером ячеи 300 мкм и поршневой редуктор давления с фиксированнойнастройкой на 3,5 бара.

Рис. 7. Внешний вид и конструкция крана с фильтром и редуктором давления VT.298: 1 - большой полукорпус, 2 - малый полукорпус, 3 - пробка, 4 - заглушка, 5 - шток с поршнем, 6 - прокладка, 7 - уплотнительноекольцо, 8 - уплотнительное кольцо, 9 - золотниковая прокладка, 10 - золотниковая прокладка, 10 - кольцо затвор шаровой, 11 - кольцо седельное, 12 - фильтроэлемент, 13 - пружина

Сравнительные данные по регуляторам давления компании VALTEC представляет в табл.2 .

Таблица 2. Технические характеристики регуляторов давления V ALTEC с Dу 15 мм

Единицы

4

начение для артикулов

VT. 085

VT.087

VT.088

VT.298

1

Номинальное давление, PN

бар

25

2 9116 9116

2

Диапазон настройки

бар

1 - 7

1 - 4,5

1

3,5

3

Заводская настройка

бар

3

2

3

Допустимые отклоне ния от настроечного давления

%

± 5

± 10

± 10

± 10

19
19
19

м 3 / ч

2,5

1,9

1,6

1,8

6

не

более

дБА

30

20

20

40

Слябо развернутые регуляторы регулировке и эксплуатации можноознакомиться в технической докум ентации.

Автор: В.И. Поляков

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и / или на сайте www.valtec.ru обязательна.

Методы как отрегулировать упавшее давление воды в редукторе

Редуктор давления воды является важным элементом отопительной системы и водопровода. В некоторых случаях может быть потребность в его регулировании.Прежде чем выполнять какие-то работы, нужно определиться с моделью прибора. Так, некоторые редукторы настраиваются непосредственно во время производства. Для регулировки же другого может потребиться отвертка или гаечный ключ. Да и сам процесс настройки имеет некоторые нюансы.

Регулятор давления: что это?

Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с избыточным давлением. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе. Применение этого устройства позволяет оптимизировать работу и увеличить срок эксплуатации инженерной коммуникации. За установку редуктора давления применяют на таких объектовх:

  • высотки;
  • рабочие цеха;
  • технологические сооружения;
  • жилые дома.

Устройство, используется для регулировки напора в системе, делятся на динамические и статистические изделия. Первый тип использовать в магистральных трубопроводах на промышленных предприятиях.Они позволяют регулировать поток жидкости в системе. Что же касается статистических изделий, то они устанавливаются в трубопроводах с нестабильной подачей воды. Именно поэтому статистические редукторы используют в многоэтажных и загородных домах.

Видео:

Сфера использования устройства

Редуктор давления выполняет несколько функций. Прежде всего, он используется для защиты сантехнических приборов от высокого давления. Так, большинство сантехников и бытовых приборов на работу, когда давление воды в трубопроводе не превышает 3 Атм. Если этот показатель несколько выше, то система водоснабжения испытывает серьезную нагрузку. Впервые страдают клапаны, соединения и другие элементы системы и сантехнических приборов

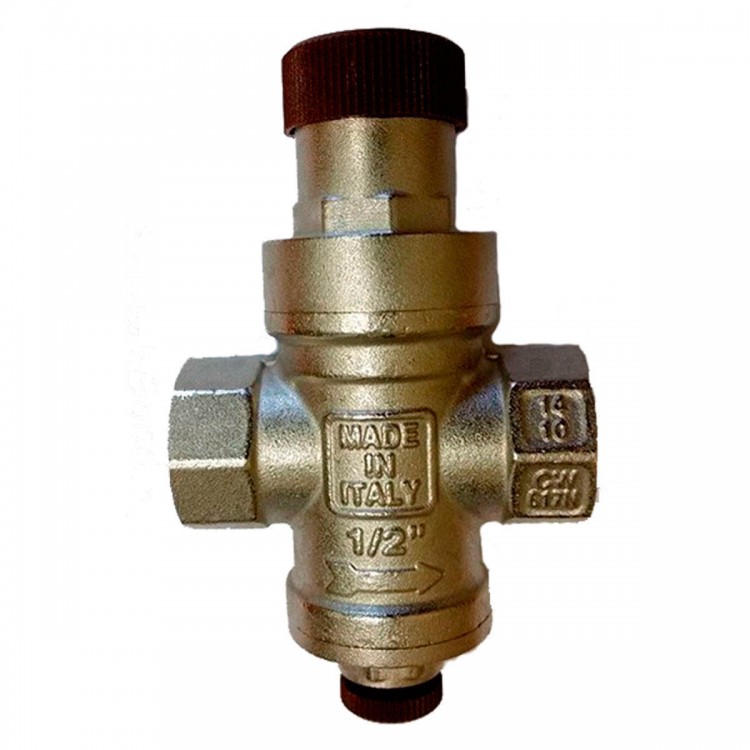

Valtec редуктор давления VT.087

Также редуктор используется для борьбы с гидравлическим ударом, который может быть на промышленных предприятиях, так и в жилых домах.В результате резкого скачка давления воды в водопроводе возникает гидравлический удар, способный повредить конструктивные элементы системы. Известны случаи, когда такой резкий скачок привел к разрыву бойлера. Поэтому специалисты рекомендуют установить редуктор, так как он позволит предотвратить возникновение таких проблем. Очень важно учесть установку в системе водообеспечения квартиры.

Редуктор давления широко используется в домах, где напор холодной и горячей воды постоянно скачет.Регулировка регулятора давления воды в квартире позволит решить этот вопрос раз и навсегда. Также понижение давления воды в квартире позволит снизить ее расход на 25% и более. Подробно, как выбрать редуктор давления воды.

Регулировка устройства

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно выполнить легко своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар.Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.

Редуктор давления воды в разобранном виде

Для выполнения может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. В современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.

Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После установки устройства открывают подачу воды.На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при помощи редуктора стоит использовать уплотнительный материал.

Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.

Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.

Некоторые нюансы

Но, как давление воды в квартире, если стоит бюджетный редуктор, который не имеет манометр. Решить вопрос можно путями:

  • Первый вариант предполагает временную установку манометра в систему, что позволит определить значение напора.После того как регулировка редуктора воды в квартире будет проведена, измерительный прибор демонтируется, а на его место ставится заглушка.
  • Второй вариант более прост в выполнении. Здесь нет потребности в проведении установки и дальнейшего демонтажа измерительного прибора. Настройка проводится исключительно на глаз. После нескольких вращений головки нужно открыть смеситель и визуально ценить силу напора.

Недостаток второго способа - значит в том, что нет возможности установить точное значение напора.Это может вызвать неполадки в работе бытовой техники и сантехники. Дело в том, что существует норма давления холодной воды в квартире, при которой сантехнические приборы работают нормально.

, что приводит к нарушению правил их эксплуатации. Схема регулятора давления воды

Часто бывают случаи что падает давление в водопроводе, причина засорился фильтр или окислился регулятор давления воды на входе в квартиру. Решить эту проблему можно слегка постучать по корпусу или взять торцевой ключ и покрутить регулировочный винт.

Однако, если регулятор не поддается регулировки его следует попросту заменить.

В связи с такими особенностями, специалисты рекомендуют всерьез отнестись к выбору устройства. Лучше всего обратить внимание на современные модели, которые имеют в составе контрольно-измерительный прибор и легко поддаются регулировке без использования дополнительных инструментов. Среди популярных брендов стоит выделить «Honeywell», «Watts», «Officine Riqamonti». Нелишним станет и установка фильтра, которая защитит редуктор от засора и тем самым продлит его срок эксплуатации.де

Видео:

Видео:

Видео:

Видео:

Видео:

Видео:

Регулятор давления воды Farg Ду40 / 502

Устройство и установка редуктора давления Farg 11/2 дюйм:
Редуктор устанавливаетют для защиты сантехнических приборов на производстве и в быту (бойлеров, котлов, фильтров, водопроводных труб, кранов и др.), чтобы уменьшить и стабилизировать давление воды на входе в водопроводную сеть. Как правило, давление приходящей из внешних источников воды слишком и неустойчиво, возможны скачки давления. Одной из наиболее важных характеристик редукционного клапана является то, что он способен обеспечить стабильное давление на выполнение, несмотря на колебания на входе. Диаметр редуктора давления с условным проходом Ду40 выбирается из ожидаемого расхода воды, а не из диаметра имеющегося трубопровода. Все детали из качественных не токсичных материалов, что позволяет использовать их с питьевой водой. Редуктор компенсационную камеру, которая выполняет предохранительную функцию при гидроударах и рывках давления воды. Предпочтительна установка редуктора на горизонтальном трубопроводе, но возможно и монтаж на вертикальном трубопроводе. Запрещено устанавливать редуктор горизонтально, регулировочным узлом вниз ( только вверх, ). При убедитесь, что стрелка на корпусе совпадает с направлением потока воды.Для регулировки выходного давления, надо ослабить контргайку на регулировочном узле и для увеличения давления повернуть толкатель по часовой стрелке, а при уменьшении против часовой, после регулировки толкатель фиксируют контргайкой. На редукторе два отверстия (для удобства монтажа) под манометр с резьбой 1/4 дюйма с закрученными заглушками (манометр в комплект поставки не входит). При нормальных условиях работы редуктор давления не требует специального обслуживания. Для продолжительной эксплуатации фильтр перед редуктором любого производителя установить и время от времени чистить его.

Особенности установки:

  • В случае установки в непосредственной близости от котла перегрев воды приводит к повышению давления после редуктора. В этом случае редуктор находится в закрытом положении. Необходимостью является установка расширительного бака между редуктором и водонагревателем для увеличения давления, что утверждено в соответствии с европейским стандартом EN12828, касающегося проектирования систем водяного отопления.
  • В средне- и многоэтажных зданиях рекомендуется устанавливать редукторы давления на каждом этаже, а не только в основании здания. Следует отметить, что жидкость теряет около 1 бар каждые 10 метров высоты (приблизительно 3 этажа).
  • Загрязнители небольших размеров, опускаясь на седло, могут влиять на отлаженную работу редуктора. Поэтому перед ним всегда желательно установить фильтр очистки воды, не забывая при этом о плановом техническом обслуживании.

При прекращении прохода воды через редуктор (при закрытии кранов), он автоматически удерживает установленное давление на нем.

Редуктор давления воды в системе водоснабжения

Не всегда очевидна необходимость стабилизировать рабочее давление в водопроводе. А между тем редуктор в некоторых условиях просто необходим для сохранности оборудования и сантехнической системы в целом. Это и будет темой нашего обзора: типы редукторов, их установка и настройка.

Зачем нужен редуктор давления

Не всегда давление на точке разбора водоснабжения соответствует норме.Скорее, даже так: оно почти никогда норме не соответствует, и если давление ниже нормируемого - это всего лишь малоудобное явление.

Причина такого несоответствия проста: нормативы пишутся людьми, слабо себе представляют детали технической реализации для их соблюдения. Например, в многоэтажках Москвы установлены предельные нормы в 4,5 и 6 кгс / см 2 для горячего и холодного водоснабжения соответственно. Не учитывается тот факт, что естественная гравитационная разница давлений в любом стояке составляет около 1 кгс / см 2 на каждые 10 м высоты. Подобные ограничения не позволили бы подать горячую воду выше 15-го этажа без превышения нормы в самой низкой точке водоразбора.

Давление целенаправленно завышается, и это в принципе, нормальная практика в высокоэтажных объектах, но только при задействовании специальных технических средств. Без них жители нижних этажей попадают в группу: магистральная система способна выдержать высокое давление и его скачки, но что будет с бытовой сантехникой, если даже системы на сшитом полиэтилене, которые на сегодня считаются самыми надёжными, рассчитаны на давление до 10 бар?

Пример подключения редуктора в вводе холодной и горячей воды в квартире.1. Шаровой вентиль. 2. Обратный клапан. 3. Счетчик расхода воды. 4. Редуктор с манометром. 5. Фильтр грубой очистки

К специальным средствам, защищающим внутреннюю сантехнику от избыточного давления и гидроударов, защищающими внутренние редукторы. Их установка почти всегда ложится на плечи жильцов и требуется не только в нижних этажах высоток, но и в любых других местах, где периодические замеры давления показывают уход от нормы, сильно шумят при протоке, а возможно, что из близко расположенного коллектора даже давление в момент переключения заставляет трубопровод вполне заметно подрагивать.

Устройство: как работает редуктор

Главная задача водопроводного редуктора - стабилизировать давление на выходе и поддерживать его в заданном диапазоне вне зависимости от мгновенных изменений на входе, при этом номинальный проток. И хотя в магазинах сантехники можно насчитать десятки разновидностей редукторов, практически все они решают свои задачи за счёт одинаково устроенного поршневого механизма.

По принципу своей работы редуктор схожим с вентильным краном: шток и широкий поршень в узком посадочном месте регулируют просвет, ограничивая напор воды.Разница в том, что при статическом положении поршня давление на выходе будет всегда изменяться давлением на входе, а в редукторе положение поршня определяется лишь текущим давлением и жёсткости регулируемой пружины. Подстройка редуктора «на ходу» возможна за счёт так называемого пилотного контура: если давление в нём поднимается, клапан перенаправляет поток на мембрану, которая опускает шток с пропускным поршнем и снижает проходное сечение.

Помимо основного механизма регуляции давления, наиболее продвинутые образцы редукторов также включают в себя некоторые из следующих дополнительных устройств:

1.Выходной манометр. Он необходим для контроля за исправной работой. Регулировочный маховик редуктора, как правило, имеет градуированную шкалу, но отклонение в результате может составлять около 0,5 бар.

2. Сетчатый фильтр грубой очистки. Внутренние каналы бытовых редукторов очень чувствительны к засорению и удалению мелкого мусора из воды критически важно.

3. Клапан сброса воздуха. Этот узел помогает избежать сбоев в работе и шумов, вызванных завоздушиванием.

4.Шаровой кран. Позволяет совместить в редукторе функцию запорной арматуры для установки на входе в систему.

Типы водопроводных систем, нуждающихся в стабилизации

Редукторы устанавливают не только в многоэтажных домах, где есть опасность избыточного давления. Сама возможность выровнять напор очень привлекательная для повышения комфорта. Давление в стояках ХВС и ГВС всегда почти отличается, из-за этого возможна неправильная работа смесителей.Парная установка регуляторов давления способна решить эту проблему.

Опасность гидроудара свойственна и автономным системам водоснабжения, например, при питании от скважины. Из-за некорректной работы обратных клапанов в магистральной трубе создаётся разрежение, которое усиливает напор при включении насоса. Подобная динамическая нагрузка очень негативно воздействует на насосное оборудование, так и на водопровод в целом, а также особенности на компрессионные фитинги.

Установка регулятора давления может быть обязательна для сохранения действия гарантии на многие виды бытовой и отопительной техники. Сверх водонагреватели, котлы отопления с прямой автоматической подпиткой системы, стиральные и посудомоечные машины.

Общая и локальная установка

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта. Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

Но при установке до учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и вала являются запломбированы, а сам редуктор лишается возможности обслуживания. Это можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и выравнивание выравнивания в коллекторах холодной и горячей воды. Нужно либо установить в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

Настройка и устранение неисправностей

Считается, что давление воды на выходе из крана в 2–3,5 кгс / см 2 .Но значения не всегда просто необходимы, особенно такая необходимость стабилизации статического давления, когда водоразбор закрыт, и вода не двигается.

Все редукторы отличаются разным быстродействием. При появлении протока давление падает на 0,5–1,2 атм в зависимости от действующей уставки. Через несколько секунд давление снова повышается (если это позволяет давление на входе редуктора), но не до статического уровня, а немного ниже. В идеале выходное давление должно быть как минимум на 1,5 кгс / см 2 ниже входного значения, иначе проток воды будет замедляться слишком сильно. Это стоит при регулировке рабочего давления насосной станции.

Неисправный редуктор обычно не пропускает воду или попросту снижает давление, что можно заметить только при парной установке манометров или наличии водоразбора до редуктора. Обслуживание устройства заключается только в промывке механизма и встроенного фильтра. Если это не помогло, налицо механическая неисправность или влияние времени. Впрочем, весь механизм регулятора виден наглядно при извлечении штока.

Поломка может заключаться в лопнувшей пружине, износе поршня или мембраны. Не все запчасти можно найти в продаже, но при наличии их или донора замена не вызовет сложностей за счёт доступности основных механизмов редуктора для обслуживания.

http://www.rmnt.ru/ - сайт RMNT.ru

Как самостоятельно выбрать и установить редуктор давления воды?

При наличии в доме или квартире дорогостоящей бытовой сантехники и приборы хотелось бы увеличить срок их эксплуатации как можно значительнее. Основные факторы, влияющие на время эксплуатации, - грязная вода и резкие перепады давления внутри водопроводной системы. Для исключения первого фактора устанавливаются фильтры грязевой очистки воды. Устранение угрозы гидроудара достигается при помощи регулятора давления воды.

Что такое редуктор давления?

Редуктор давления воды - это устройство, компенсирующее напор воды, поступающей из городской сети водопровода. Выравнивая приходящий поток, прибор защищает сантехнику, трубопровод, хомуты для крепления труб внутри дома или квартиры.

Принцип работы

Принцип работы устройства - удерживание потока входящей воды в заданных пределах. Это достигается взаимодействием пружинного клапана и резиновой диафрагмы с внутридомовым давлением. При снижении напора в квартире, доме (отрывание крана) пружины ослабляется и увеличивается количество поступающей воды. Входящий напор увеличивается до тех пор, пока давление внутри бытовой системы не стабилизируется. При закрытии крана прибор работает в обратном порядке.

Скачки давления во внутригородском трубопроводе также не оказывают влияния на сантехнику, нахомуты для крепления труб, подключенную после редуктора. Устройство компенсирует перепады входящего потока воды.

Это момент особенно важен для бытовых систем с подключенным водяным насосом, который при включении и выключении создает гидравлический удар внутри квартирного водоснабжения.

Монтаж оборудования

Монтаж произведен при отключенном доступе воды из внешнего водопровода на горизонтальном участке трубы.Перед приобретением запорных вентилей и самого устройства необходимо замерить диаметр труб, которые будут производиться установкой оборудования. Помимо приобретения самого регулятора, необходимо наличие минимум одного фильтра грубой отчистки воды для предотвращения загрязненности оборудования.

Для монтажных работ понадобится следующее.

  • Запорный кран (вентиль) - количество зависит от устройства разводки внутренней системы.
  • Разводной ключ - 2 шт.
  • Материал для герметичного соединения труб и кранов.

Обесточив внутренний водопровод, в месте врезки редуктора удаляется часть трубы, равная длине устройства или вентиля с учетом крепежных элементов. Все резьбовые соединения уплотняют, используя герметизирующий материал для сантехнических работ. Порядок установки оборудования следующий.

  1. Запорный вентиль.
  2. Фильтр грубой отчистки.
  3. Счетчик воды.
  4. Фильтр грубой отчистки.
  5. Регулятор давления.
  6. Запорный вентиль.

Такая последовательность должна соблюдаться для облегчения последующего обслуживания, ремонта или замены оборудования. Перед покупкой оборудования необходимо убедиться, что эксплуатационные условия соответствуют месту установки. Учитываются в первую очередь внешняя температура внутри помещения, где будет работать редуктор, а также температура и давление поступающей воды. В случае срока службы оборудования может значительно сократиться.

Правильная установка редуктора давления воды вместе с сопутствующим оборудованием позволяет увеличить время эксплуатации внутридомовой сантехники и бытовых устройств, требующих подключения к водопроводу.

Редуктор давления воды - маленький защитник больших приборов!

Редуктор давления воды стабилизирует и понижает давление в водопроводе, защищенная тем самым от высокого давления и гидроудара как сам трубопровод, так и подключенное к нему бытовое оборудование.Бытовой регулятор давления представляет из себя небольшое устройство в герметичном металлическом корпусе, имеющем два патрубка с резьбой на входе и выходе. Также в нем может быть установлен третий патрубок для манометра и винт для регулировки выходного давления.

Работа такого редуктора построена на принципе выравнивания усилия диафрагмы и настроечной пружины. При открытии крана в водопроводе выходное давление редуктора уменьшается, что приводит к снижению давления на диафрагму. Усилие пружины при этом оказывается большим, и, выравнивая его, она одновременно открывает рабочий клапан до тех пор, пока рабочее давление на выходе не станет равным заданному значению. При этом давление на входе редуктора, а также его скачки никак не влияет на открытие или закрытие клапана.

В быту обычно используются редукторы, у которых входное давление не выше 60 бар. На выходе таких регуляторов давление может быть от 0,5 до 6 бар. Например, счетчик с входным давлением 15 бар на выходе выдает от одного до четырех бар. Иногда давление обозначается в атмосфере, при этом 1000 бар равны 986,9 атмосфер. При выборе счетчика для установки на трубы с горячей водой необходимо также знать, на какую максимальную температуру воды он рассчитан, потому что она может быть равной как 40 градусам, так и 130.

Видео обзор: Регулятор давления воды и его назначение

Перед редуктором на входе установить фильтр жесткой очистки. Монтаж регулятора давления осуществляется в соответствии с направлением движения воды в водопроводе. А при наличии манометра - так, чтобы измерительный прибор находился строго наверху. После установки водопроводный кран открывается на несколько минут для удаления из труб воздуха и различного мусора, скопившегося в ней во время монтажа.

Регулировка прибора происходит простым поворачиванием винта, который прижимает или ослабляет металлическую пружину, закрывающую и открывающую рабочий клапан.При этом для уменьшения давления воды на выходе нужно винт против часовой стрелки, а для увеличения - соответственно против нее.

Установленный на входную трубу редуктор понижает до нужного уровня и стабилизирует давление во всей системе водопровода дома или квартиры. Если же это не было сделано при установке системы, то можно установить редуктор отдельно на бойлер, посудомоечную машину или стиральную машину, которые обычно не рассчитаны на высокое давление. Особенно важно это сделать при наличии в системе насоса, при включении и отключении которого возникает гидроудар.

Видео обзор: Как редуктор давления воды гасит гидроудар?

Зачем нужны разные виды компенсаторов для трубопроводов?

Как защитить трубопровод из металлических труб?

Редуктор давления. До счётчика воды или после?

Удивительно, что споры, иногда, возникают при обсуждении совершенно очевидных истинных истин. Мне всегда казалось, что давным давно известно предназначение редуктора давления, нормы его эксплуатации и правила монтажа; но на деле это оказалось не так.На днях столкнулся с мастером, который утверждал: что редуктор давления должен устанавливаться в квартире после счетчика воды и был в этом совершенно уверен так, как почерпнул свои знания из интернета. Снова слепая, необъяснимая вера во всезнание интернета. Редуктора давления появились вместе с появлением водопровода, уже задолго до нашего рождения и, с тех пор, успешно использованы. Почему никто не обращается за разъяснением, раскрывающим вопросам, к технической документации; ведь, все уже давно придумано, опробовано в действии, на основании чего составлена ​​соответствующая документация; и не надо ни каких дополнительных фантазий; да и элементарный здравый смысл подсказывает правила монтажа.Ради интереса, я заглянул в интернет и действительно, там кипят нешуточные страсти по поводу места установки редуктора давления - до счетчика воды или после. Фантазиям нет предела! Господа, о чем вы спорите? Место установки редуктора давления, даже без знания технических параметров, настолько очевидно, что я никогда не думал, что данный вопрос требует обсуждения. Редуктор давления - это устройство, предназначенное для защиты внутренней системы водоснабжения от повышенного давления и периодических скачков давления на магистральных трубопроводах.Так почему же один из приборов вашей внутренней водопроводной системы вы хотите, вопреки логике, оставить без защиты, установить редуктор давления после счетчика воды; ведь счетчик воды является наиболее уязвимым прибором вашей водопроводной системы. Почему другие, в своей фантазии, оставляют счетчик не защищенным, отданным на "растерзание" всем стихиям "бушующим" в водопроводной сети (повышенное давление, гидравлические удары). Тем, кто профессионально занимается сантехникой, приходилось не раз встречаться со смонтированными строительными организациями в квартирах узлами: запирающий кран от стояка, далее фильтр грубой очистки, после него редуктор давления и только потом, счетчик воды. Загляните, ради расширения кругозора, в строительную документацию. Так же часто встречается очень "хитрое" устройство с "романтическим" названием КФРД, которое устанавливается при новом строительстве в квартирах. Устройство принято к эксплуатации и соответствует требованиям техническим нормам. Попробуйте, господа - фантазеры, втиснуть в него счетчик воды! КФРД - устройство очень громоздкое и не удобное (да и капризное) в эксплуатации, но, зато, наглядно показывающее технически грамотные нормы набора приборов: Кран - Фильтр - Регулятор Давления.

Существует категория мастеров - приверженцев продукции компании Valtec, считающих воду в том числе и счётчики воды, исключительно надёжной. Это их личное дело; в этой статье я не собираюсь обсуждать качество данной продукции. Хочу, лишь, предложить внимательнее относиться к рекомендациям компании по эксплуатации её изделий; в том числе - приборов учёта. К счётчику прилагается паспорт; где в вход:

9. "Указания по эксплуатации и техническому обслуживанию"
есть очень интересная информация; а на сайте Valtec можно найти рекомендуемые компанией схемы установки квартирных приборов учёта. Одну из этих схем вы можете видеть ниже.

В заключении, я приберег главный козырь для сомневающихся в редукторе давления в водопроводной системе; и козырь - это "запотевшие" смотровые стекла счетчиков, через которые, едва - едва, можно различить цифровые показания. "Запотевание" счетчиков происходит по той причине, что они не рассчитаны на работу с высоким давлением воды. Уплотнительные резинки счетчиков не могут противостоять повышенному показателю воды в водопроводной системе и начинают "травить" (пропускать воду), что приводит к образованию сырости внутри смотрового окна счетчика.Гидравлические удары, и вовсе, губительны для приборов учета.

Известно, что профессионалу в качестве информации - на время гидравлических испытаний, при подготовке к отопительному сезону, все домовые приборы учёта (теплоцентры, элеваторные узлы, теплопункты) должны быть демонтированы во избежание их повреждений (вместо них устанавливаются "катушки" либо сгоны ). На время гидравлических обслуживающих организаций включены внутренние меры безопасности для защиты внутренних коммуникаций, но это, к сожалению, происходит не всегда; Не всегда обслуживающие организации оперативно реагируют.

Редукторы давления (регуляторы давления, клапаны понижения давления) Редукторы давления в быту совсем недавно. Это полезное устройство, доселе не виданное общим обывателем, в результате технической безграмотности, стало предметом спора.

Думайте, господа, и всегда в своей работе руководствуйтесь логикой и здравым смыслом.

Было:

Стало:

Примеры ввода воды в квартирах, выполненного строительными компаниями при новом строительстве в соответствии с нормативными правилами:

ПВН

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
