Раскладные стулья являются незаменимым атрибутом для рыбалки, пикников и пр. Их всегда можно захватить с собой, так как они не занимают много места, и при этом на них вполне удобно сидеть. В данной статье мы рассмотрим, как сделать деревянный раскладной стул своими руками, ведь в магазине такой стоит довольно дорого, к тому же что-то выполнить самостоятельно всегда приятней.

Раскладные стулья из дерева

Общие сведения

Следует отметить, что раскладные стулья могут пригодиться не только рыболовам и любителям отдыха на природе, но и просто в домашнем хозяйстве, особенно на даче. Такую мебель можно установить на веранде, террасе или даже в беседке. Кроме того, найдется ей применение и в городской квартире.

Учитывая простоту изготовления, сделать раскладные деревянные стулья для дачи имеет смысл каждому домашнему мастеру, который обладает навыками работы с элементарным инструментом по дереву.

Что касается материалов, то особых финансовых затрат для этого не понадобится. Все что вам надо – это несколько дощечек, болты и саморезы. Такой нехитрый набор можно найти практически в каждом сарае или гараже.

Изготовление раскладного стула

Инструмент

Прежде чем приступить к изготовлению стульчика, нужно подготовить следующий набор инструментов:

Кроме того понадобится кисточка и лакокрасочное покрытие для финишной отделки изделия.

На фото – рейки для изготовления разборного стульчика

Материал

При выборе материала лучше отдать предпочтение древесине твердых пород, к которым относится:

• Дуб;
• Ясень;
• Береза;
• Бук;
• Яблоня и пр.

Если же такой древесины нет, можно использовать и сосну, либо другой, более доступный материал. Самое главное – дерево должно быть хорошо высушенным и без трещин.

Обратите внимание! Перед изготовлением деталей, древесину необходимо обработать антисептическим средством, которое предотвратит процесс гниения и возникновения плесени. Особенно важно обработать древесину, если стул будет использоваться для рыбалки.

Так как для изготовления стула понадобятся дощечки небольшой длины, можно воспользоваться обрезками, оставшимися от выполнения других работ. Но, даже если материал специально закупить, его цена будет незначительно.

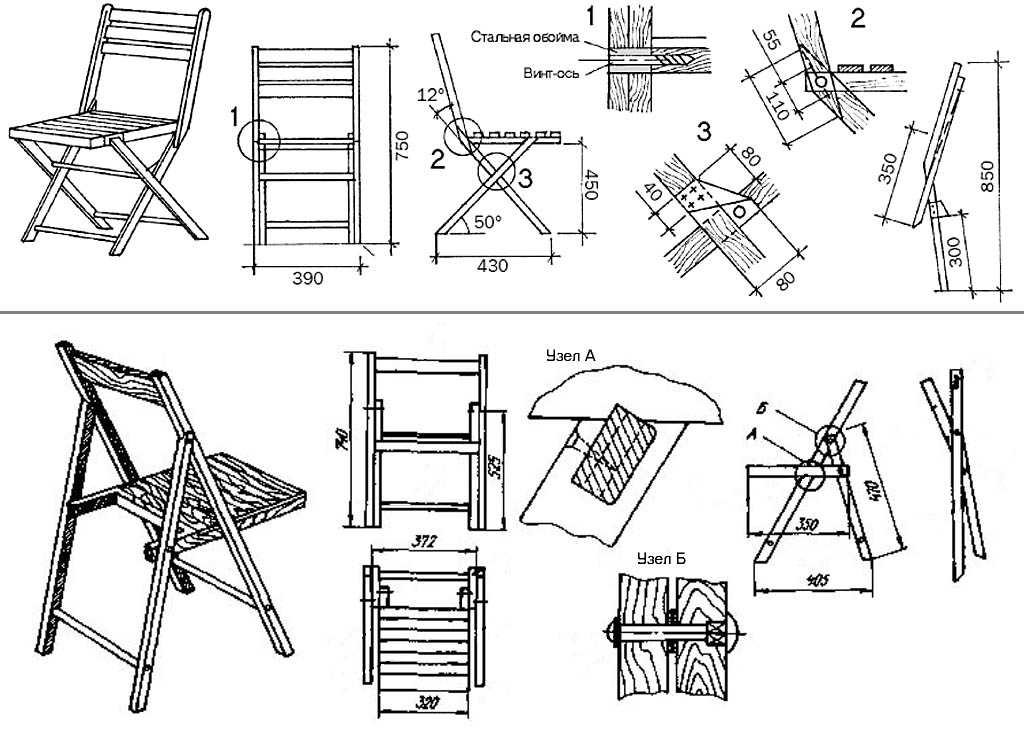

Чертеж простого складного стула

Чертежи

Несмотря на то, что конструкция рассматриваемого изделия предельно простая, прежде чем приступить к изготовлению, необходимо подготовить чертеж раскладного деревянного стула своими руками. На нем следует изобразить все детали и обозначить их размеры, при этом необязательно вычерчивать конструкцию с высокой точностью в масштабе. Главное, чтобы чертеж был вам понятен.

Как правило, изделие содержит две Х-образные ножки, на которые крепится сиденье. Последнее может быть выполнено как из древесины, так и прочной ткани, к примеру, брезента.

Надо сказать, что наличие чертежа снизит вероятность допущения ошибки в процессе изготовления изделия и в некоторой степени упростит рабочий процесс.

Соединенные рейки ножек

Сборка

Итак, простые раскладные стулья из дерева своими руками изготавливаются в следующей последовательности:

• В первую очередь нужно выполнить складывающиеся ножки изделия. Для этого понадобятся четыре планки толщиной около двух сантиметров и шириной около четырех сантиметров. Длина подбирается произвольной, в соответствии с чертежом.
• Далее посередине каждой планки просверливается отверстие по диаметру болта, который будет соединять ножки.
• Затем рейки парами соединяются при помощи болтов, в результате чего получаются две –х-образные подвижные детали.
• Затем полученные детали соединяются между собой двумя перекладинами, которые располагаются посередине между точкой пересечения планок и краем ножек. Длина перекладин обычно составляет 30-35 см.

Крепление выполняется при помощи саморезов, кроме того дополнительно можно воспользоваться столярным клеем. Шляпки всех саморезов должны находиться заподлицо.

Скругленная рейка

• После этого надо скруглить верхнюю часть ножек, которая будет упираться в сиденье. Выполнить эту операцию можно напильником. Также желательно обработать и нижнюю часть ножек.
• Затем нужно сделать сиденье. Для этого понадобятся три дощечки длиной с перекладину и шириной около 9 см, а также два бруска, которые соединят дощечки сидения. Края планок нужно слегка закруглить.

Дощечки для сиденья

Бруски должны располагаться перпендикулярно дощечкам, причем на таком расстоянии друг от друга, чтобы могли прилегать к верхней части ножек. С одной стороны сиденья, перпендикулярно брускам крепится ограничивающая планка, в которую будут упираться складные ножки.

• После изготовления сиденья, с одной стороны ножек сверху выполняются отверстия под болты для крепления сиденья. Также отверстия просверливаются и в брусках самого сиденья.
• Затем нужно соединить сиденье с ножками при помощи болтов.
• Далее изделие надо тщательно отшлифовать. Для этого можно воспользоваться шлифовальной машинкой по дереву или обычной наждачной бумагой с мелким зерном. Во втором случае потребуется больше времени.
• Теперь, когда стульчик практически готов, его необходимо вскрыть лаком или морилкой, чтобы защитить от воздействия негативных факторов и придать ему привлекательный внешний вид. Для этого поверхность нужно очистить от пыли, оставшейся после шлифовки, и нанести два слоя лакокрасочного покрытия. Второй слой наносится после высыхания предыдущего.

Вот, собственно, и вся инструкция по изготовлению деревянного раскладного стульчика. Если затратить чуть больше времени, то можно выполнить раскладной стул со спинкой, который является отличным вариантом для пикников и посиделок на свежем воздухе.

Пример раскладного стула со спинкой

Принцип его изготовления такой же, как и описанной выше конструкции, единственное, с каждой стороны одна планка х-образной ножки должна быть длинней второй на высоту спинки. Эти удлинения соединяются между собой поперечными рейками-перекладинами, которые и образуют спинку стула.

Конструкция с раскладным сиденьем

Существует также конструкция стула, сиденье которого выполнено из двух частей. В этом случае стул разбирается по принципу мольберта «хлопушка».

Изготавливается он в такой последовательности:

• После изготовления ножек, надо выполнить сиденье. Каждая его часть состоит из двух дощечек и перпендикулярных брусков. Причем длина последних составляет ширину сиденья.
• Затем каждая половинка сиденья крепится к одной стороне x-образных ножек. В итоге сиденье получается из двух «крыльев», которые при складывании опускаются вниз.

Совет! По такому же принципу можно выполнить и деревянный столик.Единственное, для него потребуются детали больших размеров. В результате получится отличная складная мебель для проведения пикников.

На этом деревянный раскладной стульчик готов. Вот, пожалуй, и вся основная информация об изготовлении этой мебели.

Вывод

Как мы выяснили, создать самостоятельно деревянный стул действительно очень просто. Необходимо лишь составить чертеж и согласно ему нарезать рейки определенной длины, которые впоследствии скрепляются саморезами и болтами.

Ознакомиться с дополнительной полезной информацией по озвученной выше теме можно из видео в этой статье.

Деревянные складные стулья своими руками чертежи. Складной табурет своими руками из дерева

Складной стульчик с тканевым сиденьем , пожалуй, самый простой из всех проектов. Сделать складной стульчик своими руками по силам любому, даже начинающему столяру. Для его изготовления использован всего один типоразмер древесины, что упрощает процесс изготовления складного стульчика своими руками до предела.

Комплект из складных стульчиков полезно иметь на или даже в , если требуется рассадить большое количество гостей. А для пикника на природе или на — такой, сделанный своими руками складной стульчик, вещь вообще необходимая. В багажник автомобиля можно напихать хоть десяток таких стульчиков, и они не займут слишком много места.

Складной стульчик, чертежи которого вам предлагаются, оснащен тканевым сиденьем, которое легко можно снять для стирки, а также при хранении или транспортировке.

Любое сиденье – источник повышенной опасности, и простой складной стульчик – не исключение. Грохнувшись с него, можно не только рассмешить окружающих, но и получить серьезные травмы. Сквозные сучки и расколы в применяемом материале исключены. Крепление элементов: шурупы и клей. Можно использовать круглые деревянные шканты и клей, однако шурупам доверия больше.

Ткань для сиденья должна быть крепкой и плотной, не подверженной растяжению. Поскольку подобная мебель зачастую эксплуатируется в довольно экстремальных условиях, то лучше при изготовлении складного стульчика своими руками использовать ткань синтетическую, которая меньше страдает от дождей и росы, и которую проще и быстрее можно просушить.

Тентовая ткань – оптимальный вариант.

Материал

ножки 19х38х610мм – 4 шт. ;
верхние планки 19×38х375мм – 2 шт.;
поперечины наружной рамки 19х38х311мм – 2 шт.;
поперечины внутренней рамки 19х38х267мм – 2 шт.;
круглый шкант для фиксации ткани сиденья со стороны наружной рамки 8х343мм – 1 шт.;
круглый шкант для фиксации ткани сиденья со стороны внутренней рамки 8х286мм – 1 шт.

Крепёж

болты 6х50мм – 2 шт.;
гайки 6мм – 2 шт.;
плоские шайбы 6мм – 6 шт.;
шурупы 4х50мм;
клей для дерева.

Вырезы ткани для сиденья складного стульчика

сиденье 686х483мм – 1шт.;
боковые клапана 584х108мм – 2шт.

Этапы сборки складного стульчика

1. Собираем наружную рамку складного стульчика, как указано на чертеже.
И в этом, и в следующих случаях, заранее сверлим направляющие отверстия для шурупов. Перед соединением элементов в места контактов наносим клей.

Примечание: Сразу убирайте выдавленные после стяжки элементов излишки клея, чтобы не было проблем при финишной отделке изделия.

2. Внутренняя рамка складного стульчика полностью идентична рамке наружной, за исключением ширины. Порядок сборки такой же.

3. Соединяем рамки складного стульчика между собой болтами. Закладываем шайбы между головкой болта и гайкой, и одну – между рамками.

Шьем тканевое сиденье складного стульчика

1. Вырезаем из ткани заготовки по указанным ниже размерам.

2. Складываем заготовку для полотна сиденья по длинной стороне пополам изнаночной стороной наружу, и прошиваем длинную открытую сторону швом с отступом от края примерно 1.3 см.

3. Аналогично складываем заготовки для боковых клапанов. Прошиваем одну из длинных сторон с отступом от края примерно 1 см, а короткую – с отступом 1.3см.

Удобный раскладной стульчик всегда пригодится в хозяйстве. Не занимая много места в сложенном виде, он станет находкой как в квартире, так и при выезде на пикник, дачу или рыбалку.

Понадобилось : деревянные бруски, саморезы, 4 болта со шляпкой 40 мм d 6 мм, лобзик, шуруповерт, дрель, гвозди, молоток, отвертка, шпатлевка по дереву, наждачная бумага, акриловый лак.

Подготовка деталей для табурета

Из деревянных брусков сечением 40×20 мм, согласно схеме на стр. 11, вырезал следующие заготовки: 4 перекладины под сиденье, 4 ножки, 6 реек для сиденья, 1 поперечную царгу, 2 маленькие подножные опоры, 2 большие подножные опоры. На каждой перекладине, отступив от одного края 20 мм, просверлил по одному отверстию под болты. На заготовках для ножек наметил карандашом середину и: отступив от нее вверх 30 мм, просверлил сквозные отверстия (см. схему). Торцы ножек и перекладин скруглил с помощью лобзика. Зашкурил все детали стульчика наждачкой. Покрыл их акриловым лаком. Высушил.

Сборка основания

Сложил заготовки ножек крест-накрест. Совмести

Стул своими руками — подробный обзор с инструкцией и фото примерами

Люди, у которых есть тяга к столярному мастерству, в большинстве случаев для набивания рук делают легкие предметы. Когда опыта уже по больше, нужно начинать творить более усложненные предметы, например можно сделать крепкий и необходимый в хозяйстве стул.

Перед началом работы, желательно познакомиться с большим ассортиментом стульев, из которых можно выбрать понравившийся, для мастерства своими руками.

Каждый вид стульев имеет свою конструкцию и определенное применение у хозяина.

Домашний стул

Востребованными стульями являются массивные виды, из качественного дерева. Стул своими руками из дерева будет служить долго и подойдет для частного дома, с похожим стилем. Минус такого стула, только в его весе, но зато он устойчив и выдержит любую нагрузку.

Что – бы деревянный и массивный стул своими руками был безопасен, необходимо тщательно зачистить углы и края.

Стул с мягким сидением

Более изысканно и современно будет смотреться стул с мягким сидением. Такой вид используют в городских квартирах.

Стул смотрится не так громоздко, как предыдущий, благодаря более тонким ножкам и спинке.

Стул кресло

Такой вид стульев применяют на веранде. Предмет может быть из дерева, и обтянут любой обшивкой.

Стул удобен для отдыха, работы и других долгих дел.

Складной стул

Такой вид используется, как в доме, так и на веранде. Он удобен и компактен. Его можно с легкостью положить в машину, для транспортировки.

Он имеет усложненную конструкцию поэтому что бы сделать такой вариант своими руками, почитайте дополнительную информацию о нем. Прочность у данного стула, должна быть выше. Если он сделан правильно, то прослужит долгое время.

Как своими руками соорудить стул

Как сделать стул своими руками? Когда вы выберете вид стула, нужно сделать чертежи и подсчеты размеров, желательно так — же посмотреть похожие фото стульев своими руками.

На чертежах рекомендуется подписать размеры. Для наглядности можно прорисовать все части стула.

Инструменты

Для строения мебели из дерева потребуются некоторые инструменты. Лучшая обработка мебели будет при применении хороших станков. Но если у вас нет профессионального оборудования, то можно воспользоваться обычными имеющими ручными инструментами.

Для комфортной работы можно взять в аренду:

• Электрический лобзик. Для качественного выпиливания элементов.
• Ручной фрезер. Для обработки и выборки пазов.
• Шуруповерт. Заменит отвертки и дрель.
• Шлифовальная машинка. Для быстрой обработки.
• Струбцины разных размеров. Для соединения элементов.
• Молоток.
• Угольник.
• Линейка.
• Рулетка.
• Карандаш.
• Нож.
• Плоскогубцы.
• Приготовить место, с хорошим освещением.

Если есть тяга сделать в домашних условиях понравившийся атрибут мебели, необходимо знать, что без некоторых инструментов будет не просто. Некоторые работы сделать просто не реально, а некоторые займут большое количество времени и нервов.

Следовательно, если хотите заняться столярным делом, нужно для начала приобрести самые необходимые инструменты.

Есть вариант, найти рекомендации для мастерства мебели из необычных материалов, которые не нуждаются в инструментах перечисленных выше. Это для тех, кто не хочет деревянный стул своими руками.

Фото примеры готовых вариантов стула сдаленных своими руками

Складной стол своими руками: 35 раскладных столиков пошагово

как сделать складной стол

Складные столы — это элегантный, экономичный и простой способ в любой момент создать рабочую поверхность. Чтобы сделать складной стол своими руками требуется немного материалов, а варианты дизайна настолько безграничны, что самостоятельно выбрать подходящую конструкцию будет не просто. Но вам повезло, что вы попали на этот сайт, здесь собрано 35 примеров самодельных складных столов, большинство из которых вы сможете собрать за выходные, а затем пользоваться ими круглый год.
Кроме этого, раскладной стол — это универсальный дизайн мебели для различного пространства и различных целей. В доме раскладной стол позволяет сохранить достаточно места, чтобы удовлетворить различные потребности. На даче или отдыхе на природе, это вообще незаменимая вещь, после использования вы можете легко хранить складной столик в небольшом помещении. Но конечно основное достоинство, сделать раскладной стол своими руками не сложно даже для начинающего мастера. В представленной ниже подборке вы найдете описание, пошаговые фото и ссылку на инструкцию для каждого примера.



Складной рабочий стол

С помощью этого складного рабочего стола вы сможете освободить в своем гараже или мастерской кучу места. Полезная поверхность доступна со всех сторон, в случае необходимости легко складывается и убирается. По сути это стол книжка, только усиленный и оборудованный для работы в мастерской. В общем, идеальное рабочее место для гаража или подвала. Можно использовать для ремонта, раскройки, упаковки подарков, складывания белья, изготовления витражей и многого другого. С помощью иллюстраций, понятной инструкции, списка материалов и распиловки, у вас есть все возможности для изготовления собственного складного рабочего стола своими руками. Пошаговое описание можно прочитать на сайте, ссылка ниже. В этом проекте нет сложных соединений, просто прямые разрезы, аккуратные соединения, немного гвоздей и шурупов.

Источник фото: www.familyhandyman.com/workshop/workbench/folding-workbench/

Раскладной обеденный стол для гостиной

Вы можете освободить кучу места в гостиной, не жертвуя интерьером и без всяких перестановок с помощью этого самодельного раскладного стола. Наличие достаточного места для семьи и друзей во время каникул является постоянной проблемой. Раскладные столы — это простое решение, если вы не хотите менять своего совершенного интерьера. Как сделать простой раскладной стол своими руками? Итак, по порядку.

1. Положите пять 180 см досок вплотную друг к другу. Используя рулетку, отметьте краевые доски линией в 2,5 см от края и посередине.
2. Затем совместите три перекладины по 40 см с метками. Просверлите отверстия и закрутите шурупы, чтобы плотно стянуть столешницу.
3. По окончании отшлифуйте шлифмашинкой, чтобы избавиться от сколов и обеспечить гладкую поверхность для покраски.
4. Тщательно нанесите на поверхность морилку темного дерева. После того, как морилка высохла, переверните стол и установите крепежи ножек.
5. Просверлите отверстия в каждом из монтажных отверстий. Прикрепите ножки с помощью шурупов. Раскладной обеденный стол готов.

Вам понадобится:

• 5 сосновых досок 1×4 длиной 180 см
• 3 доски 1×2 длиной 40 см
• складные ножки стола
• дрель молоток, отвертка, шлифовальная машинка
• шурупы для дерева 25 и 15 мм

Автор: Джалинн Бейкер
Источник фото: www. hgtv.com/design/make-and-celebrate/handmade/diy-folding-table

Складной стол для рукоделия

Вот еще очень простой и удобный стол для рукоделия, который вы можете сделать своими руками. Материалов много не понадобится. Столешница на выбор: нужно просто выбрать достаточно досок или лист фанеры, чтобы сделать столешницу размером 63х152 см. Сначала сделайте ножки. Для стола высотой 86 см обрежьте бруски длиной 89 см под углом 30 градусов. Если хотите конические ножки, отметьте линию от нижней части выреза шарнира до середины ножек. Поставьте ноги на прямую доску в форме X, измерьте, чтобы верх и низ были ровными. При использовании долота делайте разрез каждые полтора сантиметра между двумя линиями. Скрепите ножки одним шурупом.
Затем сделайте рамку. Обрежьте доску 2×4 на длину 112 см, это будет основа. Установите петли на расстоянии 18 см от конца (только 1 шуруп).

Ноги должны быть немного под наклоном внутрь, иначе возникнут проблемы со складыванием.
Вырежьте из досок 2х4 два блока по 8 см и прикрепите к самому концу остова рамы. Затем 1 петлю двери к верхней части рамы на этих блоках.
Переверните раму и установите планки1×2. Прикрепите мини-шарниры.
Сделайте из любого материала столешницу 63 см (на длину руки) и до 120 см в длину. Установите и закрепите его на боковых петлях.
Чтобы добавить тросик, сложите стол и просверлите отверстие с задней стороны в передние ножки (сверлите не до конца). Разложите стол и завершите сверление. Протяните веревку и завяжите узлы снаружи отверстия для ног с минимальным провисанием посередине.

Источник фото: www.instructables.com/id/Folding-Craft-Table/

Раскладной стол в стиле лофт

Этот супер стильный раскладной стол — единственный в своем роде. Фанера и оцинкованные трубы — это будет отлично сочетаться с вашим интерьером в стиле лофт. Или с любым другим интерьером. В прочем, не важно, ведь вы всегда сможете его сложить и убрать, когда он не используется.
Сначала приготовьте все материалы (список материалов на сайте) и сделайте распиловку деревянных деталей (списки с размерами на сайте, ниже есть ссылка).
Зашлифуйте края. Если нужно отшлифовать лист фанеры толщиной 5 мм, сделайте это вручную с помощью мелкозернистой бумаги, чтобы не раскалывать поверхность.
Затем просверлите на обоих концах всех четырех сторон стола два карманных отверстия.
Прикрепите шурупами с помощью Kreg.
Когда основание стола собрано, положите тонкий прямоугольный лист фанеры, вырезанный внутри прямоугольника, на плоскую поверхность. Обведите часть фанеры по сторонам стола, затем уберите лист.

Линия, которую вы только что нарисовали, точно покажет, где нужно прикрепить опорные элементы.

1. Установите первых два опорных элемента 61 см заподлицо со сторонами стола и закрепите шурупами Kreg. Следующие два будут примерно на 2 см дальше. Будьте очень внимательны, чтобы каждая опорная деталь находилась точно на 6 мм от вершины .. .
2. После этого нанесите клей на все опоры и сдвиньте фанерный лист обратно сверху.
3. Положите сверху что-нибудь тяжелое, пока клей сохнет. Если все сделали правильно, то получится ровная поверхность стола.
4. Когда две столешницы высохнут (приблизительно 12 часов) приклейте две деревянные планки по 25 см к центру внутренней части стола. Покрасьте столешницы с обеих сторон и дайте полностью высохнуть.
5. После этого вам нужно прикрутить хомуты для труб с промежутком 20 см. Отверстия для крепления хомутов лучше просверлить заранее. Но это потом, а пока сохнет, можно заняться ногами.
6. Сначала нужно нарезать трубы (размеры тоже есть на сайте). Потом снимите шайбы с каждого разъема (они вам вообще не понадобятся) и сбоку притяните к трубе шурупом.
7. На 4 ножки снизу прикрутите колпачки (для пола). В верхней части добавьте оцинкованный тройник. Наконец соедините две части стола, используя петли, и прикрутите фланцы пола к углам стола.
8. Чтобы установить складной стол, вы должны начать с вкручивания ножек во фланцы пола. Затем прикрутите нижнюю секцию ножки, на которой установлен оцинкованный тройник, и, наконец, вставьте на место среднюю опорную трубу.

Теперь вы готовы использовать складной стол по назначению! Чтобы сложить, просто открутите ножки и уберите на место.

Как легко и просто сделать складной стул своими руками

Во время выезда на природу, на рыбалку или пикник очень часто требуется обеспечить себе и окружающим комфортные условия для приема пищи или отдыха. В небольшом дачном домике и других малогабаритных помещениях использование складных стульев поможет освободить дополнительное пространство и одновременно сохранить удобство и легкость использования мебели. Такую мебель можно приобрести в магазине, но, используя материал этой статьи, вы легко сами сделаете складные стулья своими руками.

Ничего сложного в чертеже складных стульев нет и если все детали сделаны правильно, то процесс сборки не доставит особых проблем.

Необходимые инструменты и материалы

Для сборки складного стула своими руками понадобится небольшой набор инструментов и приспособлений. Обычно многое из нужного уже есть в домашнем инструментарии, а недостающее всегда можно приобрести в строительном отделе или на рынке. Вот список:

• набор пилок;
• струбцины;
• рулетка;
• строительный угол;
• шуруповерт или набор отверток;
• шлифовальная машинка;
• стамеска;
• карандаш.

Требуемые материалы

После подбора нужных инструментов требуется правильно выбрать материалы для создания складного стула своими руками. Вот перечень:

• деревянные бруски с квадратным сечением со стороной от 30 до 40 мм;
• доски толщиной около 20 мм или многослойная фанера толщиной до 10 мм;
• нагели;
• винты 5х70 мм с гайками и шайбами;
• стальной прут диаметром в 10 мм длиной в 360 мм;
• шурупы саморезы;
• клей ПВА.

Есть некоторые моменты, которые надо учитывать при подборе древесины для изготовления деталей. Легкое и мягкое дерево, например, сосна, проще обрабатывается, но при использовании быстрее разбалтывается. Если выбрать древесину покрепче, такую как береза, стул прослужит намного дольше. Также можно вместо досок применить фанеру.

Когда выбрана порода дерева, приступаем к изготовлению комплектующих для складного стула. При помощи строительного угольника и рулетки, твердой рукой карандашом наносим разметку. Требуется разметить такие детали:

• ножки из бруса 30х30: две — длиной в 900 мм, две — длиной в 550 мм;
• поперечные связи для ножек из доски размерами 400х50х20 мм и 340х50х20 мм;
• основа спинки размером 400х70х15 мм;
• две поперечины размерами 280х50х20 мм;
• две опоры под сиденье стула из бруса 30х30 длиной 290 мм;
• 6 реек, из которых будет набрано сиденье, размером 340х40х15 мм.

Для изготовления используйте пилу по дереву, а торцы и шероховатости отшлифуйте.

Технология сборки складного стула

Сборку начинаем с сиденья стула. В опорах сверлим отверстия в 40 мм от края для прохода стального прута. Также требуется сделать отверстия с другой стороны, с отступом от края в 70 мм для винтов, которые будут соединять сиденье с короткими ножками. Затем саморезами крепим рейки сиденья к опорам. Вначале прикручиваем рейку, ориентируя ее по внешнему краю опорных брусков сиденья, с расстоянием от опорных брусков в 340 мм. Далее, отступаем по 30 мм от края рейки с двух сторон и прикручиваем вторую. Оставшиеся доски сиденья прикрепляем саморезами между этими рейками с зазорами в 1 см. Продеваем в отверстие стальной прут – сиденье готово.

Следующий этап – сборка длинных ножек. От верхнего края отступаем 110 мм и делаем отверстие для нагелей. Это необходимо для закрепления поперечной связки, размером в 340 мм. Для спинки необходимо пропилить пазы, отступив от отверстий под нагели 40 мм. В этом месте надо очень осторожно работать пилой. Пазы с боков ножек необходимы для того, чтобы в них входил стальной прут, позволяя двигаться сиденью. С помощью стамески зачистите торцы зазоров и сделайте пазы одинаковыми по глубине.

В нижней части ножек также сверлятся отверстия под шурупы для крепления второй поперечной связи. Надо приложить поперечину к ножкам и сверлить насквозь, по 2 раза с каждой стороны. Во избежание расшатывания при скручивании, те части, которые будут соприкасаться, надо промазать ПВА. Далее, приступаем к сборке рамы длинных ножек. Вставив в зазоры концы стального прута, закрепленного ранее в сиденье стула, фиксируют ножки связками. Спинка прикручивается шурупами в верхней части длинных ножек. Не забудьте проклеить все жесткие соединения.

Теперь соберем короткие ножки. Отметьте середину ножек. Сделайте по разметке отверстия для винтов, соединяющих пары ножек складного стула. Чуть выше просверлите отверстия для крепления коротких ножек с сиденьем. Чуть рассверлив отверстия, можно полностью скрыть винты.

Поперечины, длиной 280 мм, фиксируем на нагелях. Первую крепим ближе к низу, вторую повыше соединения с длинными ножками. После выполнения всех предварительных этапов завершаем сборку складного стула своими руками. Для этого винтами прикручиваем сиденье стула к собранным ножкам. При этом получается шарнирное соединение, позволяющее складывать стул.

И вот вы собрали складной стул своими руками. Внимательно еще раз осмотрите все детали. Уберите задиры и другие дефекты, которые появились во время сборки. Если вы хотите сделать стул красивее и придать дополнительную защиту, нанесите несколько слоев лака.

Видео изготовления складного стула

Складной стул своими руками — чертежи

Мебель в наши дни нельзя назвать дешевой, поэтому многие хозяева пытаются сделать ее самостоятельно. На рыбалку или пикник всегда можно взять с собой раскладную мебель. Прекрасное решение – складной стул своими руками, чертежи которого можно легко найти в интернете. Такой вариант будет и экономичным, и удобным. К тому же, подобные детали интерьера будут прекрасно смотреться на даче. Изготавливаются такие стулья очень просто, поэтому похвастаться ими может любой домашний мастер, который умеет работать с инструментом.

к содержанию ↑

Складной стул со спинкой

С точки зрения финансовых затрат материалы не ударят по семейному бюджету. Для изготовления потребуются различные дощечки, болты и саморезы. Обзавестись таким нехитрым набором можно практически в любом гараже или сарае.

Если вы собрались сделать складной стульчик своими руками, чертежи могут показаться очень сложными, но на самом деле, стоит только в них разобраться.

Материалы для работы

Для изготовления первым делом подготовим детали:

• Брусок 470*40*20 мм (для ножек табурета) – 4 шт. ;
• Перекладина 320*40*20 мм (под сидения) – 4 шт.;
• Проножки 320*40*20 мм – 2 шт.;
• Брусок 350*20*900 мм (для сидения) – 2 шт.;
• Брусок 350*20*600 мм (для сидения) – 2 шт.;
• Болты диаметром 6 мм длиной до 40 мм – 6 шт.;
• Саморезы длиной 45-50 мм.

Процесс изготовления

Чтобы все получилось, требуется соблюдение инструкции:

• Первым делом, собирая складной табурет своими руками, размещаем осевые болты на ножках. Их шляпки нужно утопить заподлицо.

Важно! Ось должна располагаться не на середине ножки, а в ее верхней части. В противном случае — табурет получится высоким и неустойчивым.

• Используя болты, выполняем соединение верхних торцов ножек и соответствующих перекладин под сиденье: две перекладины крепим к внутренним ножкам, две другие – к внешним.
• Используя внешние широкие бруски для сиденья, соединяем две шарнирные сборные детали, которые получились ранее.

Важно! Не забудьте оставить свесы длиной 15-20 мм.

• К торцам обоих внешних перекладин прикрепляем широкий брусок.
• Аналогично крепим брусок к торцам внутренних перекладин.
• С помощью саморезов закрепляем накладные проножки в 10 см от низа ножек.
• Один серединный брусок крепим к внутренним перекладинам, второй – к наружным. Расстояние между ними и широкими брусками сиденья должно составлять 15-20 мм.
• Для того чтобы легче переносить стул, между его внутренних ножек можно установить ручки. При этом нужно воспользоваться более длинными болтами, порядка 60-70 мм, а в ручке заранее проделать отверстия под них.

Чтобы изготовить раскладной стул своими руками, чертежи можно найти и другие.

Важно! Пользоваться можно любыми породами дерева:

• Благодаря березе изделие станет более прочным.
• Сосновый стул  — значительно легче, но при этом он отличается недолговечными соединениями, которые быстро расшатываются.

к содержанию ↑

Складной стул с сиденьем из ткани

Если вы хотите изготовить складной стул со спинкой своими руками, но чертежи кажутся очень сложными, начните с более простой модели, у которой вместо сиденья натянута ткань.

Потребуется подготовка таких материалов:

• Трех деревянных штифтов длиной 60 см;
• Дрели или шуруповерта;
• Шайб из латуни;
• Наждачной бумаги;
• Болтов;
• Шурупов;
• Гаек;
• Плотной ткани.

Далее следуем инструкции:

1. Деревянные детали обрабатываем наждачной бумагой.
2. В 300 мм от края делаем отметки, а потом сверлим сквозные отверстия.
3. Небольшое отверстие, в котором впоследствии будет закреплена ткань, просверливаем в центре торца каждой ножки.
4. На деревянные детали наносим лак.
5. В штифт вставляем болт или специально подготовленную для крепления деревянную деталь.
6. С помощью болта петли все прикрепляем ко второй ножке.
7. Всю конструкцию закручиваем гайкой.
8. На петлю закрепляем третью ножку таким образом, чтобы получилась тренога.
9. Ножку, стоящую на петле, закрепляем с помощью глухой гайки.
10. Ткань прибиваем к торцам с помощью маленьких гвоздей (20-30 штук на каждую сторону).

Новый предмет мебели готов к использованию!

к содержанию ↑

Видеоматериал

Как видите, нет ничего сверхъестественного в изготовлении такого компактного и мобильного изделия, которое можно легко спрятать в кладовку или перевезти в автомобиле. Кроме того, и в руках нести его легко и удобно, а комфорт вам будет обеспечен!

Поделиться в соц. сетях:

Как сделать самодельный детский стульчик — Сделай сам

Когда ваш ребенок будет готов взять ложку, вы можете персонализировать большое мероприятие.

Спросите опытных родителей, какие качества они больше всего ценят в стульчике для кормления, и есть большая вероятность, что вы услышите три момента, которые упоминаются снова и снова: устойчивость, простота очистки и поднос, который является безопасным, но простым в установке. В отличие от многих коммерческих моделей, которые знали наши родители, самодельный детский стульчик, который вы видите здесь, пережил нападение двух с половиной лет, не опрокинувшись, пролил летучий яблочный соус и имеет поднос, который приходит. и идет с легкостью.Более того, конструкция не требует поворотов или экзотических соединений; Фактически, можно было бы построить его исключительно с помощью ручных инструментов и достаточной самоотдачи.

Как сделать самодельный детский стульчик

Большинство родителей находят удобной возможность положить подлокотники стульчика — без подноса — под столешницу кухни или столовой, чтобы ребенок мог есть вместе с остальной семьей. По этой причине подумайте о том, чтобы измерить расстояние до нижней части стола и соответствующим образом отрегулировать размеры ножек на нашем чертеже.

В общем, вам потребуется около 24 погонных футов (3/4 дюйма на 2-1 / 8 дюйма) для обрамления и еще 4 фута более широкого материала для сиденья, спинки сиденья и подноса. Мы использовали красный дуб местного фрезерования, но, безусловно, есть и другие хорошие варианты. Однако имейте в виду, что хвойные породы сложнее соединить и фрезеровать, не расколов их.

Все шарниры кресла, кроме одного, имеют перекрестные или перекрытые концы и отклонены от перпендикуляра на 7 градусов. Конусность дает креслу прочную опору на полу и сиденье, подходящее для детей.Не пугайтесь нестандартной конструкции; простой кондуктор для фрезы или тщательно отрегулированный угол наклона настольной пилы позволят вам повторить пропилы с точностью. Если вы все же решите использовать фрезер, оставьте около 2 дюймов дополнительной длины для каждого стыка внахлест. Дополнительный материал будет удерживать фрезер во время резки стыка, и его можно будет обрезать позже.

Высокий стул

Чтобы конструкция кресла не загромождалась и не деформировалась, сиденье вставлено в паз глубиной 1/4 дюйма и шириной 3/4 дюйма в каждой боковой раме.Просто отрежьте квадрат прорези до рамы и снимите верхнюю часть прорези примерно на 1/32 дюйма с помощью долота, чтобы уравновесить неперпендикулярный угол. Однако, когда приходит время поперечной резки сиденья, стоит потрудиться, чтобы наклонить пилу на 7 градусов перпендикулярно, чтобы шип точно вошел в паз для хорошего сцепления клея.

Вероятно, проще всего прорезать паз на фрезерном столе, просверлив отверстие для сверла. Однако, если у вас нет очень мощного маршрутизатора, не ожидайте, что вы удалите весь материал за один проход.В качестве альтернативы вы можете проделать работу на настольной пиле, опустив приклад на дадо, а затем очистив концы зубилом. Это довольно сложная операция, которую не следует предпринимать без соответствующих приспособлений и перьевых досок. В конце концов, может быть быстрее вырезать пазы вручную с помощью долота, чем настраивать их для фрезерного станка или настольной пилы.

Боковины высокого стула

Сначала склейте боковые рамки вместе, зажимая каждое соединение, чтобы обеспечить хорошее соединение.(На поверхности достаточно много места, поэтому винты на самом деле не нужны.) Как только клей застынет, скруглите переднюю и заднюю части рук колпачком, саблей или ленточной пилой.

Затем закруглите все края, чтобы защитить маленькие руки от осколков. Самый быстрый способ — использовать фрезер, но если у вас нет необычайно устойчивой руки, вы обнаружите, что избежать сжигания твердой древесины с помощью стандартной сверла для закругления практически невозможно. Поэтому для этой работы настоятельно рекомендуется использовать твердосплавное сверло 3/8 дюйма с закруглением (или угловым буртиком) с направляющим подшипником.

Заключительное собрание высокого стула

Последний компонент, который вам понадобится для сборки, — это спинка сиденья. Используйте нижний размер, представленный на чертеже, с углом наклона вашей пилы, установленным на 83 градуса, чтобы вырезать многоугольник. Затем в верхней части детали увидел дугу, которая радует глаз. Отшлифуйте основные неровности, оставленные вашей пилой на изгибе, и закруглите переднюю и заднюю часть, не доходя до боков примерно на 1/4 дюйма. Этот последний участок изгиба безопаснее отшлифовать, чтобы он хорошо сочетался с плоскими стыкованными сторонами.

Временно установите сиденье и поперечные распорки на место и определите положение спинки стула. Затем временно зажмите все, пока вы просверливаете и зенковываете отверстия для винтов для стыковой спинки, врезного седла и поперечных распорок. Снова снимите зажимы, нанесите клей, соберите заново, снова затяните, установите винты и оставьте сборку на ночь.

Для внешнего вида и во избежание ловушек для мини-компостных куч рассыпанной пищи все резьбовые отверстия должны быть закрыты.Убедитесь, что вы не зенковываете поперечные распорки глубже примерно 1/8 дюйма, иначе вы пройдете через соединение. Если вы используете винты с крестообразным шлицем № 8 на 1-1 / 4 дюйма, вы сможете приложить достаточный крутящий момент, чтобы надежно закрепить их в нижней части отверстий для винтов. Тем не менее, имеющиеся в продаже заглушки для резьбовых отверстий необходимо будет обрезать заподлицо с помощью острого долота.

Размеры, которые мы использовали для лотка, были получены путем обхода торгового объекта; Возможно, вам будет проще сделать то же самое, чем пытаться работать с чертежом. Захваты изготовлены из опиленных болтов с квадратным подголовком 1/4 дюйма с гайками и пружинами сжатия. Приклад 3/4 дюйма, на котором они ездят, также помогает закрепить лоток и ограничить деформацию. При сверлении распорок сначала просверлите отверстие диаметром 9/16 дюйма, как показано на рисунке. Затем используйте центральное отверстие, оставшееся от биты 9/16 дюйма, чтобы начать отверстие 1/4 дюйма. Подлокотники кресла представляют собой удобное приспособление для размещения скоб на нижней стороне подноса.

После того, как вы собрали лоток, вы можете использовать его, чтобы найти отверстия в рычагах.Снимите болты с каретки с распорок и установите лоток на подлокотники так, чтобы отверстия были на 9 дюймов перед спинкой сиденья. Вставьте гвоздь 16d в каждое отверстие и слегка постучите по нему, чтобы отметить место. Вы можете повторить процесс еще три раза с интервалом в 1 дюйм, а затем просверлите отверстия глубиной 1/4 дюйма на 3/8 дюйма.

Отделка деревянного стула

Отделка — это вопрос личных предпочтений, но неправильное обращение с детским стульчиком является веским аргументом в пользу полиуретанового лака. Предварительный слой натуральной морилки Minwax поможет восполнить недостаток зернистости отделки. Мы нанесли три слоя сатинового полиуретанового лака поверх морилки.

Если вы только создаете семью, сейчас самое время посадить вашего ребенка в детский стульчик, созданный вами самостоятельно. Эта конструкция должна быть достаточно прочной, чтобы выдержать растущий выводок. И если вы дождетесь прибытия младших братьев и сестер, вам, несомненно, будет сложно найти время, чтобы построить его!

Складной стул Adirondack Планы Цифровой САПР PDF

Печать 24×60 (61 см x 152 см) на плоттере.
Готовые размеры стула — 32 1/2 дюйма Ш x 37 дюймов x 38 дюймов В (82.6cmW x 94cmD x 96.5cmH) (не работает с Settee Kit)

Эти СКАЧАЕМЫЕ планы Adirondack включают стандартные и метрические размеры деталей, инструкции по сборке с соответствующими пошаговыми цветными фотографиями и изображениями деталей. Созданный с помощью САПР PDF-файл распечатает ПОЛНОРАЗМЕРНЫЕ ВЫБОРЫ на любом плоттере в вашей местной типографии. Просто отправьте PDF-файл на свой принтер по электронной почте или оставьте его на карте памяти и заберите. Ваши файлы появятся сразу после оплаты, без затрат на доставку и время ожидания.Цена на них такая же, как и на планы, отправленные по почте. Их распечатка должна быть такой же, как у S&H для версии, отправленной по почте.

Эти файлы САПР защищены и могут быть только распечатаны. Их нельзя преобразовать в формат DWG. Чертежи DWG для фрезерных станков с ЧПУ доступны в моем магазине.

В отличие от обычного кресла Adirondack, где существует много разных стилей, большинство складных стульев кажутся довольно похожими по способу складывания.
К сожалению, в большинстве стульев, которые я видел, используется «плавник» за спинкой.Большинство этих стульев крепятся болтами с использованием одной шайбы или ее отсутствия между складными частями. Некоторые конструкции трутся о стороны опоры основной рамы и со временем оставляют царапины, а также могут заедать, если сложить их после влажной погоды.
При разработке этого стула я чувствовал, что важно сохранить целостность оригинального дизайна стула с конической спинкой. Поскольку я и многие другие канадские дачники предпочитают красить наши стулья в яркие цвета, также было важно, чтобы между складывающимися частями оставалось достаточно места, но при этом сохранялась прочность конструкции.
Экспериментируя с различными опциями, включая нейлоновые втулки футона и металлические планеры крыльца, я нашел недорогое и надежное решение для нужд этой конструкции. Хотя вы все еще можете построить этот стул, используя обычные болты с квадратным подголовком с шайбами ​​между складывающимися частями, со временем отверстия могут стать больше, и стул может стать неряшливым.
Планы включают альтернативное использование болтов с квадратным подголовком, заключенных в полиэтиленовые трубки, и изготовленных на заказ 1/4 «шайб из сверхвысокомолекулярного пластика, используемых для настольных пил и приспособлений для фрезерования для плавного перемещения. Все детали легко доступны в магазинах Home Depot, Rockler Hardware и Lee Valley Tools, а также во многих других ведущих магазинах товаров для деревообработки.
Изображение выше, показывающее кресло в вертикальном положении, идентично оригиналу по положению и удобству. На изображении посередине показано кресло, откинутое на 50 градусов … очень удобное положение для сна. Спинка поддерживается подлокотниками и изогнутой планкой заднего сиденья, а все детали прикручиваются и склеиваются с помощью клея Gorilla Glue для обеспечения необходимой прочности.Один из недавних заказчиков у меня дома подобрал несколько планов и сел за один из последних прототипов. Он нашел его очень удобным в откинутом положении и достаточно сильным, чтобы выдержать его рост более 6 футов и вес 210 фунтов.
На втором изображении показано кресло в сложенном виде до 12 1/2 дюймов (3,81 см), которое можно повесить на стене моего гаража. Чтобы сложить стул, нажмите на спинку и проведите его вперед в сложенном положении. Чтобы открыть стул , потяните за спину.Стул раскроется в наклонное положение, затем потяните за спинку, чтобы установить его под обычным углом 65 градусов.Чтобы откинуть стул, сидя в нем, оттянитесь назад и потяните спинку вперед. Откиньтесь назад и расслабьтесь!
Если вы используете свои стулья на неровной поверхности или на пляже, вы можете добавить входящие в комплект стопорные замки к опорам для спины. Это исключит возможность откидывания спины в песок. Чтобы сложить стул, сдвиньте заднюю опору вперед, чтобы разблокировать ее, и сложите вперед.
Стул может быть изготовлен из сосны, кедра или красного дерева 3/4 дюйма (1,9 см), со всеми поворотными частями приклада 1/1/4 дюйма (3,2 см) для дополнительной прочности и склеиваемой поверхности.Планы включают изображения и размеры конических салазок, которые я использую на своей настольной пиле, чтобы разрезать задние планки и детали задней опоры.

Основные советы по рисованию драпировки и складок

Складки зависят от формы, в которую они падают. Они не универсальны. На них влияет множество различных типов и факторов.

Нет единого правила прорисовки складок. Лучший способ понять драпировку — это провести как можно больше исследований складок.Чем реалистичнее вы хотите рисовать складки, тем больше вам понадобится ссылок. Понимание некоторых общих принципов позволит убедительно нарисовать их в более стилизованной форме.

Я собрал здесь несколько указателей и общих черт, с которыми до сих пор сталкивался.

Материалы

При работе со складками очень важно учитывать материалы, которые вы рисуете. Все они имеют свои особенности, которые помогают решить, где складывать соответствующие складки.Их текстура определяет, насколько размыты тени.

Более толстый материал имеет более широкие складки, которые обычно менее заметны.

Твердые материалы обычно больше вытягиваются в местах изгиба или швов.

Мягкий и тонкий материал дает больше всего складок, особенно в местах изгиба.

Количество складок также зависит от того, насколько тяжелая ткань и из какого материала она сделана.При рисовании ткани рекомендуется в первую очередь учитывать, насколько толстым / тонким, твердым / мягким, тяжелым / легким и гладким / текстурированным будет материал.

На тяжелой ткани складываются складки разного объема и ширины. Он также более простаивает и показывает меньше складок даже при движении.

Вся одежда имеет собственное расположение частей, которое сильно влияет на формирование складок.

Полезно ознакомиться с обычным расположением швов.Рисовать их все необязательно, но лучше иметь фундаментальные знания конструкции.

Складки имеют тенденцию растягиваться на выступающих швах, особенно на такой одежде, как костюмы, где переход между швами весьма заметен на плече.

Свитера

обычно имеют швы на рукавах намного ниже, а складки не так сильно натягивают.

На одежде широкого покроя складки отличаются от складок на одежде узкого покроя.Плотный крой повторяет форму тела и облегает его. На широкой одежде видны обвисшие складки, идущие от точки натяжения к земле.

Одежда часто создается с учетом складок или их отсутствия.

Прилегающий материал разработан таким образом, чтобы выглядеть элегантно с минимальным количеством складок. Если одежда слишком узкая или слишком свободная, складок становится больше, что придает одежде менее элегантный вид, особенно если смотреть на силуэт.

Изношенная ткань склонна мняться больше, чем новая или ухоженная ткань.

Примечание. При рисовании одежды и складок можно подумать, какой материал в первую очередь соответствует характеру персонажа.

Внешние воздействия

Складки могут сильно пострадать от ветра или воды.

Мокрая ткань действует иначе, чем сухая. Он имеет тенденцию больше прилипать к форме внизу. Вода делает легкий материал намного тяжелее, поэтому он больше не так легко перемещается.Тонкая ткань становится прозрачной.

Механизм

Когда тело отдыхает, ткань обычно тянет вниз под действием силы тяжести. Чем шире и светлее ткань, тем заметнее видны складки с обвислыми складками.

При сгибании ткань сжимается и образует полые формы разного размера.

На более узком материале больше неровностей. Широкий материал имеет тенденцию сжиматься вместе с меньшим количеством складок.

Материал адаптируется к движению форм. Складки обычно следуют изгибу. Это может быть очень полезно, чтобы подчеркнуть движения.

Обратите внимание, что более легкий и тонкий материал в приведенном выше примере показывает меньше складок, поскольку рука все еще в основном находится в состоянии покоя.

Руки в значительной степени определяют области вытягивания, в которых появляются складки.

Открытие куртки поглощает часть тяги, когда руки подняты.

Брюки

Ткань брюк поддерживается по линии талии.

Штаны начинаются шире и сужаются до колен, потому что они приспосабливаются к костной структуре ног.

В узких брюках складки обычно видны на коленях.

При рисовании неровностей на ткани хорошо показать их происхождение и объем. Визуально разница действительно заметна, когда вы можете представить складки в трехмерном пространстве.

Сзади видны складки, образующиеся под ягодицами и доходящие до бедра.

Складки на коленях также заметно подтягиваются бедрами при виде сзади.

В целом, когда тело стоит и отдыхает, складки становятся менее динамичными.

Когда нога поднимается, колено становится самой сильной точкой тяги.

Будьте осторожны с формами, которые штанины создают при движении.

Тени и блики

В зависимости от толщины материала тени вокруг складок могут немного отличаться.
