Что собой представляет профнастил

Лист профилированный (иначе называемый профлист, гофролист или профнастил) — это холодногнутые профили листовые из стали, имеющие форму гофра в виде трапеции. Их выпускают на особых станках для гибки профилей.

Они активно используются как при строительстве, так и для выполнения других задач, нужных в промышленности.

Содержание статьи

Что собой представляет профнастил

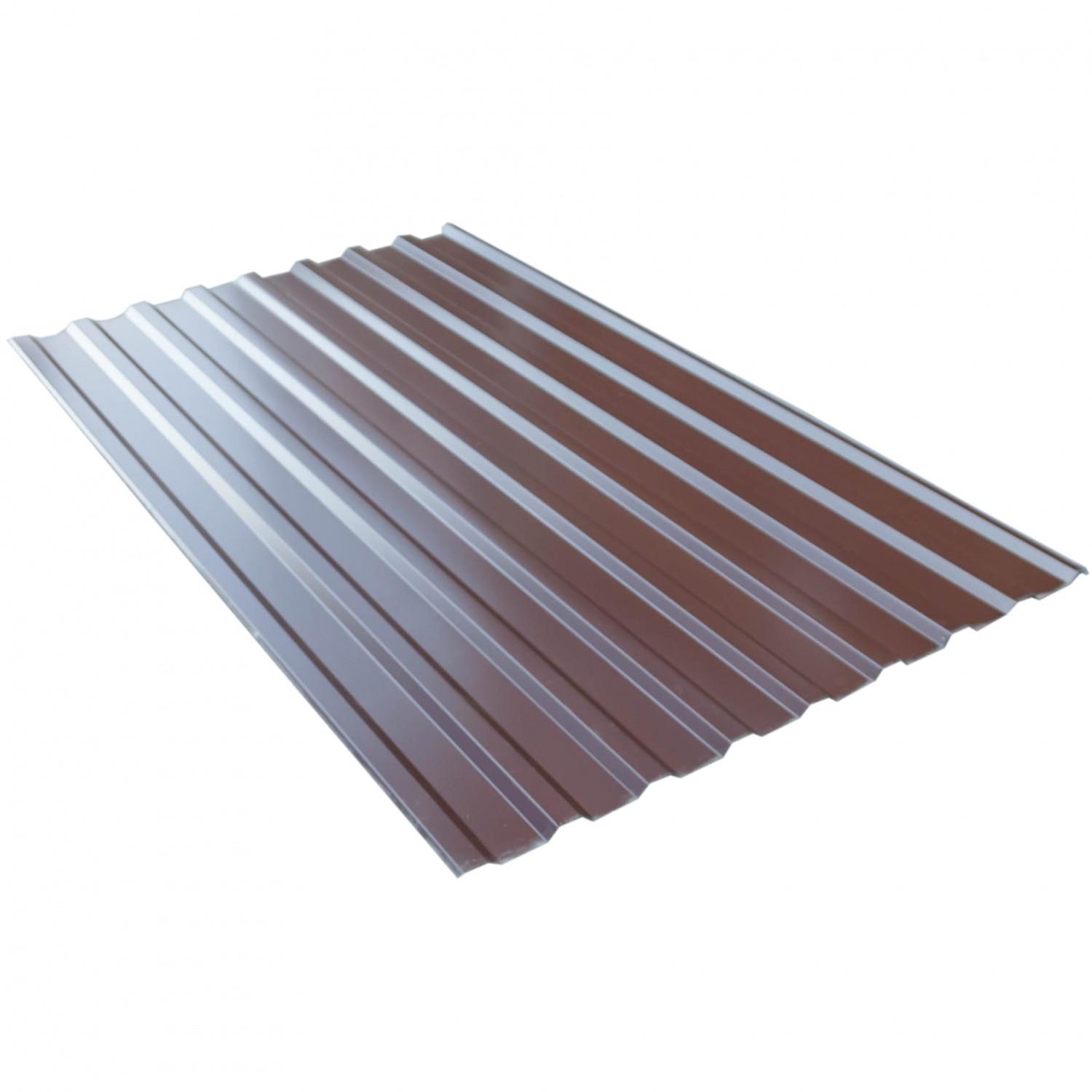

Такие профилированные листы имеют форму в виде гофра. Такая форма позволяет им быть максимально жёсткими и крепкими, что при стройке очень полезно. Рисунок гофры и высота профилей бывают разными, всё всегда зависит от разновидности профнастила. Эти листы монтируются в самых разных направлениях —  горизонтальном, и вертикальном, они хороши, чтобы отделывать строение снаружи и внутри.

Каким бывает профнастил

Его различают по следующим параметрам:
— Область применения;
— Необходимый материал для приготовления;
— Есть или нет декоративное лакокрасочное покрытие для защиты.

Начнём с области применения.Здесь, в свою очередь, речь идёт о таких типах:

1. Листы Н, применимые для настила покрытия.
2. Листы НС, хорошие для ограждений стен и опять же для настила.
3. Листы С — для стеновых оград.

По виду покрытия

Имеющие оцинкованное покрытие листы. Такое покрытие хорошо защищает листы от коррозии и плохой погоды. Они недорого стоят и используются обычно там, где важна внешность кровли или стены. Или тогда, когда нужно сэкономить на ремонте или строительстве.

Листы с покрытием из полимера. В таком случае для листов применяется материал из органических полимеров (пластмасса, синтетическая смола). Покрытие может быть полиэстеровое, полиуретановое или пластизольное.

Красят его в самые разные цвета. Из самых востребованных покрытий, нужных для создания профнастила, стоит отметить как раз полиэстерное. Оно отлично сопротивляется даже большим перепадам температуры и при этом долгий промежуток времени не выцветает. Имеет большую надёжность, отличную механическую прочность и большой срок службы.

Уже говорилось про большое число цветов, что даёт возможность обеспечить современный отличный дизайн.

К другим достоинствам непременно стоит отметить скорость монтажа на каркасы абсолютно из любых материалов. Также такой материал очень легко перевозить в нужное место.

Где применяется профилированный лист

Разные варианты профилированного настила имеют различия по уровню жёсткости. Соответственно этому уровню отличается и их сфера применения.

Варианты использования могут быть следующие:

1. Чтобы выполнять ограждения, такие, как ворота и заборы.
2. В виде кровельного материала (в частности, на больших объектах).

Если профнастил имеет покрытие из полиэстера, то он применим как замена металлочерепице в следующих случаях:

1. Для переделки или перекрытия старой кровли (например, при ремонтных работах с ней или её утеплении).

2. Для козырьков или навесов.
3. Для самых различных потолков (например, подвесных или подшивных).
4. Для кровли на крышах.

Статья по теме:  Универсальный материал — ондулин

Далее, профнастил хорош при создании стен для самых разных конструкций гражданского и промышленного назначения:

1. Ограждения.
2. Перегородки.
3. Заборы.
4. Стеновые панели из трёх слоёв.

А ещё он используется при возведении быстро-создаваемых конструкций, конкретнее:
1. Складов.
2. Ангаров.
3. Гаражей.
4. Коттеджей.
5. Магазинов небольшого размера.
5. Станций для заправки автомобилей.
6. Киосков и так далее.

В таких конструкциях для возведения каркаса применяются швеллеры или балки. А перегородки и стены бывают из одного или из двух слоёв профлиста. Между профилированными листами укладывается утеплитель. Нередко профилированный лист в подобных зданиях является и украшением фасада, приятным человеческому глазу, и общей частью конструкции.

Дополнительное использование

Но это ещё не всё — подобный лист хорош как несъемная опалубка.

Многие варианты профилированного листа хорошо переносят также значительные нагрузки любых видов. Они могут использоваться, чтобы строить стены и перекрытия, как элементы конструкций из бетона и железа.

Приведенная выше информация показывает, что профнастил весьма универсален для множества случаев и ситуаций в ремонте и строительстве. Этими качествами и определяется его популярность среди проектировщиков и строителей.

Рекомендую посмотреть

Сколько весит профнастил (профлист)?. Торговый Дом «Профиль»

Профнастил — строительный материал из профилированного стального листа (профлист). Вес профнастила зависит от толщины стального листа, высоты и формы гофр. Профнастил разделяют на стеновой — маркировка «С», кровельный или универсальный — маркировка «НС» и несущий — маркировка «Н». Также в маркировке указывается высота и полезная ширина профлиста. Толщина листа в маркировке не указывается.

Производство профнастила регулируется ГОСТ 24045-94

Примеры маркировки:

• С8-1150 — стеновой профнастил высотой 8 мм, с полезной шириной 1150 мм.
• Н60-845 — несущий профлист высотой 60 мм, с полезной шириной 845 мм.

Вес профнастила

Толщина профлиста, мм	Вес 1 погонного метра, кг	Вес 1 полезного кв. метра, кг
Вес профнастила стенового С8-1150
0,4	4,45	3,87
0,45	4,93	4,29
0,5	5,42	4,72
0,55	5,91	5,15
0,6	6,41	5,57
0,7	7,39	6,43
0,8	8,37	7,29
Вес профнастила стенового С10-1100
0,4	4,45	4,05
0,5	5,42	4,93
0,55	5,91	5,37
0,6	6,41	5,83
0,7	7,39	6,72
0,8	8,37	7,64
Вес профнастила стенового С10-1100
0,4	4,45	4,05
0,5	5,42	4,93
0,55	5,91	5,37
0,6	6,41	5,83
0,7	7,39	6,72
0,8	8,37	7,64
Вес профнастила стенового С15-800
0,55	5,4	6,75
0,7	6,55	8,19
Вес профнастила стенового С17-1090
0,4	4,45	4,08
0,45	4,93	4,52
0,5	5,42	4,97
0,55	5,91	5,42
0,6	6,41	5,88
0,7	7,39	6,78
Вес профнастила стенового С21-1000
0,4	4,45	4,45
0,45	4,93	4,93
0,5	5,42	5,42
0,55	5,91	5,91
0,6	6,41	6,41
0,7	7,39	7,39
0,8	8,37	8,37
Вес профнастила кровельного (универсального) НС35-1000
0,4	4,45	4,45
0,45	4,93	4,93
0,5	5,42	5,42
0,55	5,91	5,91
0,6	6,41	6,41
0,7	7,39	7,39
0,8	8,37	8,37
Вес профнастила кровельного (универсального) НС44-1000
0,7	8,3	8,3
0,8	9,4	9,4
Вес профнастила несущего Н57-750
0,6	5,62	7,5
0,7	6,48	8,7
0,8	7,35	9,8
Вес профнастила несущего Н60-845
0,65	6,9	8,17
0,7	7,39	8,75
0,8	8,4	9,94
0,9	9,3	11
Вес профнастила несущего Н75-750
0,65	6,9	9,2
0,7	7,39	9,9
0,8	8,4	11,2
0,9	9,3	12,5
Вес профнастила несущего Н114-600
0,7	7,39	12,3
0,8	8,4	14
0,9	9,3	15,6
1	10,3	17,2
Вес профнастила несущего Н153-840
0,7	8,66	10,3
0,75	9,24	11
0,8	9,83	11,71
0,88	10,77	12,83
0,9	11,01	13,11
1	12,19	14,51
1,2	14,54	17,31
1,25	15,13	18,01
1,4	16,9	20,12
1,5	18,08	21,52

Из какого профнастила лучше сделать забор: марки и советы

Английская поговорка-пословица «мой дом — моя крепость» не зря стала очень популярной на российских просторах. В отличие от других, «цивилизованных» стран, наши ограждения служат не только для украшения: они являются полноценной защитой здания и придомовой территории от косых взглядов, от посягательств нежданных гостей. Причем речь идет не только о двуногих созданиях, но и о «братьях наших меньших», любопытных и пронырливых, о ветре, который может нанести вред красивым, но нежным садовым растениям. Соорудить защиту можно из различных материалов, однако более практичным считают профлист. Но в этом случае неизменно возникает вопрос о том, из какого профнастила лучше сделать забор, чтобы он был надежным, непоколебимым, но красивым.

Что такое профнастил?

Другое его название — профилированный лист, или профлист. Этот материал — крупные листы, сделанные из гнутого железа холодным способом, без нагрева. Для большей прочности на поверхности профнастила есть волны (гофра) — ребра жесткости, их задача — противостояние деформации. Высота и форма изделий бывает разной, эти параметры зависят от того, для каких целей предназначается продукция.

Несмотря на небольшую толщину, профлист имеет несколько слоев, поэтому он максимально защищен. Его основа — низколегированная сталь. Для защиты «голого» металла наносят слой цинка, эту операцию делают горячим либо холодным способом. Следующим этапом становится обработка материала антикоррозионным составом. Затем, перед покраской, будущий профнастил грунтуют.

Последний этап — нанесение полимерной краски, которая состоит из пластмассы и синтетических смол. Более дорогие полимерные покрытия — пластизол, пурал, поливинилиденфторид (PVDF, фторопласт-2). Для них характерна максимальная устойчивость к перепадам температур, к механическим повреждениям. Повышенная коррозионная стойкость, долговечность и эффектный вид (например, имитация кожи) оправдывает их высокую цену.

Достоинства и недостатки профлиста

Далеко не все, кто ищет ответ на вопрос, из какого профнастила лучше сделать забор, уже окончательно отдали «пальму первенства» этому кандидату. Поэтому прежде чем отправляться далее, нужно «превознести» все достоинства материала, а потом честно «ткнуть носом» в его недостатки.

К преимуществам профнастила в роли забора с полным основанием относится:

• возможность не беспокоиться о коррозии, повреждениях и выцветании краски: качественное защитное покрытие гарантирует длительный срок эксплуатации — минимум 50 лет;
• нетребовательность материала: за ним легко ухаживать, при повреждении проблемный участок зачищают, затем наносят новый слой покрытия;
• приемлемая цена простых изделий, она даже при строительстве большого ограждения не «съест» слишком много средств;
• широкий ассортимент металлической продукции: можно приобрести профлист любого цвета и текстуры;
• возможность комбинировать профнастил с другими стройматериалами: кирпичом, камнем, поликарбонатом;
• прочность, надежность ограждения;
• простота, скорость работы.

Недостатком (с большой натяжкой) профлиста можно считать невозможность использовать при монтаже сварочное оборудование. Причина — защитное покрытие, которое будет повреждено. Однако для многих «домохозяев» это, наоборот, не минус, а плюс. Не все из них имеют навыки сварщика, но с сооружением забора традиционным, ручным способом справятся относительно легко.

Другие слабые места профнастила:

• риск появления коррозии, поскольку он, несмотря на качественную защиту, остается всегда;
• высокая ветровая нагрузка на забор: она требует фиксации опор на большой глубине;
• недостаточная вентиляция участка, так как у конструкции будет низкая воздухопроницаемость;
• возможный урон, который могут нанести брошенные камни и другие тяжелые предметы.

У металлического ограждения есть еще одна «ахиллесова пята». Это потенциальная деформация листов профнастила, если один из столбов по каким-то причинам искривится.

Из какого профнастила лучше сделать забор?

Этот вопрос не так прост, поэтому придется рассмотреть его максимально подробно. Важна не только марка материала, но и качество продукции, покрытия, толщина, а также расцветка.

Подходящие марки профлиста

Это первый пункт ответа на вопрос, из какого профнастила лучше сделать забор. Марок профлиста существует много, но не все они подходят для сооружения заборов. На конструкции ограждений, расположенных вертикально, вес материала, дождевые, снеговые нагрузки оказывают минимальное воздействие, но не всегда.

Заборы, стоящие на открытой местности, становятся сплошной преградой для ветра. В этом случае воздействие на стену из металла может быть значительным. Однако если зона застройки достаточно плотная, то таких серьезных ветровых нагрузок на сооружение не предвидится. Это и есть причина, по которой чрезмерная прочность листа на изгиб не требуется.

При сооружении ограждений обычно используют специальный профлист, стеновой, поэтому в его маркировке обязательно присутствует буква «С». Идущая за ней цифра обозначает высоту волны. Этим показателем стеновой профнастил отличается от кровельного «коллеги». Большая цифра — выше жесткость изделия, а значит, забор будет способен выдерживать большую ветровую нагрузку. Популярных «подзаборных» марок довольно много.

С-8

У этого листа меньшая высота волны-гофры (8 мм). Его плюсы — небольшой вес и такая же цена. Данные изделия не могут похвастаться особой прочностью, поэтому если владельцы планируют длинную пролеты, это не лучший выбор, так как монтаж дополнительных стоек делать нецелесообразно (к тому же затратно).

С-10

Этот настил уже может претендовать на звание золотой середины, потому что в этом случае соотношение цены к качеству почти оптимально. Материал имеет четко очерченную волну, а значит, достаточную прочность. Стоимость его дороже, чем цена С-8, однако этот профлист «без потери лица» прослужит дольше.

С-14

Это следующее изделие по прочности. С-14 будет идеальным выбором для монтажа заборов в тех местностях, где повышенные ветровые нагрузки, а также существует большой риск механических воздействий. Форма того профильного листа — трапеция. Он одинаково хорошо смотрится в любой части ограждения: как на ровных участках, так и там, где сложная конфигурация. Нередко им обшивают ворота.

С-15

Данную продукцию легко узнать даже издалека, так как она отличается от уже рассмотренных кандидатов — ребра у нее широкие. Этот профлист, как и марки, следующие за ним, одинаково успешно применяют при сооружении ворот и кровли, для оформления фасадов. В роли материала для заборов он выглядит несколько непривычно, но достоинств прочного материала-универсала у этого профнастила не отнять.

С-18, С-20, С-21

Эта продукция относится к самой прочной. Такие марки профлиста используют для ограждений и кровель, находящихся в самых неблагоприятных условиях. Отличия С-18, С-20 и С-21 по внешнему виду не очень велики, однако если хозяевам необходим суперпрочный, высокий забор (более 2500 мм), то лучше отдать предпочтение последнему из материалов, его без преувеличения можно назвать «супернадежным».

Как выбрать «идеальный идеал»?

Надо заранее учесть все факторы. В список входят климатические условия в регионе, ландшафт и рельеф. Когда планируют сооружение не слишком высокого забора в местности с низкими ветровыми нагрузками, то останавливаются на профнастиле недорогих марок — С-8 или С-10.

Если пространство, где расположен дом, совершенно открытое, а само ограждение будет высоким, то лучшими претендентами станут С-14, С-15 либо С-18. Для максимальной прочности длинной и высокой конструкции выбирают листы из «супертяжеловесов» — С-20 или С-21.

Влияние высоты ребер

Особенности марок не единственное, на что надо обращать внимание. Любой профнастил изготавливают из металлических листов стандартных размеров, ширина всех «полуфабрикатов» одинакова, она составляет 1250 мм. Во время производства она уменьшается из-за появления ребер. Чем они выше, тем менее узким становится готовый профлист. Например, ширина С-8 составляет 1195 мм, а С-20 теряет гораздо больше, его размер всего 1150 мм.

По этой причине изделий с высокими ребрами потребуется гораздо больше, особенно если речь идет об очень длинных заборах. При ощутимой разнице в цене расходы сильно возрастут. Чтобы их минимизировать, необходимо корректно рассчитать ширину пролетов. Учесть придется минимальный нахлест: он составляет одну волну. Встык металлические заборы делать не рекомендуют. Исключения — временные или легкие переносные ограждения.

Покрытие для профнастила

Это следующий важный критерий. Поскольку сталь, из которой изготавливают профилированный лист, подвержена коррозионным процессам, затормозить их призваны специальные защитные покрытия. Поэтому «долгожительство» забора зависит от их вида и толщины слоя. Однако качество самого защитного покрытия напрямую влияет на цену профнастила.

Цинк

Это самый дешевый из возможных вариантов. Поэтому гарантировать долгий срок службы ограждения «одинокий» цинк не в состоянии. Многие производители, перестраховываясь, дают минимальную гарантию продукции с цинковым покрытием, она составляет всего пять лет, но на самом деле такие заборы могут простоять вдвое дольше.

Минимальная толщина слоя цинка — 90 мкм. Самый большой минус таких изделий — их непривлекательность. По этой причине их чаще используют в качестве стройматериала для временных конструкций, на дачных участках, для ограждения складов, строительных площадок.

Алюмоцинк, или алюцинк

Второй недорогой претендент — смесь цинка и алюминия: доля первого составляет 45%, второго — 55%. Такая защита обладает лучшими качествами — большей устойчивостью к влиянию внешней среды. В этом случае минимальный гарантийный срок уже более привлекателен — 10 лет, реальный, скорее всего, тоже больше.

Отличие данного покрытия от цинкового — матовый, серебристый цвет. Этот профнастил можно декорировать красками (акриловыми, алкидными, масляными), однако такой вариант подразумевает большие расходы, поэтому он не слишком популярен.

Полиэстер

Данное покрытие подходит для профлиста, выбранного для сооружения забора на любом объекте: как для загородного дома, так и для дачного участка. Материал химически нейтрален, не боится растворителей, устойчив к атмосферным явлениям, известен своими грязеоотталкивающими свойствами.

Любые пятна и брызги легко стираются влажной тканью, исчезают после дождя или отмываются струей из шланга. Благодаря глянцевой поверхности, заборы из такого профнастила выглядят аккуратно и опрятно, так как грязь на них не задерживается. Матовые ограждения требуют регулярного ухода, так как на них остаются следы, а загрязнения полимерному слою противопоказаны.

Пластизол, поливинилиденфторид, пурал

Если полиэстер относится к экономичным видам покрытий, то эти материалы не отличаются демократичной ценой. Но они более долговечные, максимально устойчивы к царапинам, ударным воздействиям. Такие дефекты профилированные листы из-за неизбежного трения нередко «зарабатывают» еще во время транспортировки. Срок службы дорогих листов впечатляет: он (минимальный) составляет около 50 лет.

Профнастил с этими покрытиями используют для участков со сложными климатическим условиями. Они считаются лучшими материалами, наиболее востребованными для элитного строительства. Однако если подсчитать стоимость такого профнастила, учитывая все годы эксплуатации, то получится, что дорогостоящая «овчинка» обойдется дешевле, что она стоит покупки.

Из какого профнастила лучше сделать забор, какое покрытие предпочесть? Вопрос не имеет однозначного ответа. Демократичная цена привлекательна, однако на долгий срок эксплуатации недорогих изделий покупателю рассчитывать не приходится. Качественный товар далеко не дешев, но прослужит от намного дольше. Это общеизвестный факт.

Толщина: цинкового слоя и листа

Антикоррозионная стойкость стальной продукции зависит от толщины слоя цинкового покрытия. Вес его (100-300 г/м²) существенного влияния на массу листа не оказывает, однако большее количество цинка гарантирует максимальную защиту металла. Если говорить о заборах, то минимальным количеством цинка для «оградительного» профнастила считают 150 г/м². Больше (180 г/м²), естественно, лучше.

О зависимости прочности конструкции от толщины материала (в нашем случае — стального листа) осведомлены все. Но здесь не все так гладко и явно. Некоторые продавцы убеждают покупателей, что толщина профлиста, подходящего для строительства забора, составляет 0,5 -1 мм. А некоторые мастера уверяют, что можно использовать материал меньшей толщины, но при этом соорудить более надежный каркас.

Второе утверждение верно, так как максимально усиленная конструкция, без сомнения, позволит создать жесткое ограждение, которое будет успешно противостоять парусности. Конечно, стоимость работ, а также расходы на материалы увеличатся, но если хозяев больше волнует прочность сооружения, то они должны согласиться, что забор стоит определенных жертв.

Что делать категорически не рекомендуют? Приобретать профилированный лист, толщина которого 0,33-035 мм. У него довольно низкая упругость, на таком тонком профнастиле останутся следы даже после минимального физического воздействия. Элементы этого ненадежного ограждения потребуют замены уже в ближайшем будущем. А это «сулит» новые, и немалые, расходы.

Оптимальным выбором монтажников-практиков остается сталь толщиной 0,45-0,6 мм, но в этом случае речь идет только о качественном металле. Важную роль могут сыграть отклонения, допустимые ГОСТом (EN 10143, 24045-2010). Они составляют +/- 0,06 мм. Эту цифру при выборе стройматериала надо «держать в уме».

Если самым главным критерием для забора остается его надежность и долгий срок эксплуатации, то лучше приобретать продукцию у известных компаний, имеющих незапятнанную репутацию. Производители известных брендов, как правило, не обманывают покупателей. Заявленной толщине и виду покрытия в этом случае можно доверять. Если не слепо, то почти.

Основываясь на мнении счастливых обладателей/строителей заборов из профнастила, можно составить небольшой список компаний, которые можно причислить к надежным, проверенным. В него входит ArcelorMittal (Люксембург), Emimar (Латвия), RUUKKI (Финляндия), Металл Профиль, Профметалл, Стил-Пласс (Россия).

Расцветки, текстура материала для забора

Цвет — последняя характеристика, которая не влияет на свойства профлиста, но от нее зависит восприятие конструкции. Расцветку выбирают с оглядкой на архитектурный стиль дома, вид участка, личные предпочтения в этом случае играют решающую роль. Цветов профнастила существует просто «безобразное» количество: их, как минимум, 213.

Несмотря на большое число производителей профилированных изделий, цвета их продукции кардинально не отличаются. Подавляющее большинство использует таблицу цветов RAL, она была разработана в Германии очень давно — в 1927 году. Некоторые компании (из 19 стран) используют шведскую модель NCS (Natural Color System). Еще одна шкала-стандарт принадлежит финскому производителю RUUKKI. Эта компания использует свою, «родную» цветовую карту RR (RaColor).

Если говорить о самых популярных оттенках, то к ним относится бордовый, цвет бразильская вишня, зеленый, желтый, коричневый, светло- и темно-зеленый, светло-серый и синий, темно-коричневый. Все чаще можно увидеть ограждения, сооруженные из профлиста, изготовленного по технологии Принтек (Printech). Такие изделия имитируют текстуру различных материалов — дерева, камня, кирпича, кожи. Самым популярным остается первый, «природный» вариант.

Как выбрать профнастил для забора?

Самый простой ответ на вопрос, из какого профнастила лучше сделать забор, логичен: из качественного материала. Поэтому при выборе и перед покупкой надо обращать внимание на несколько «мелочей», которые ими не являются.

1. Форма, размеры, геометрия профлиста. У продукции не должно быть больших отклонений от указанных параметров. Большие отличия изделий от норм ГОСТа — серьезный повод насторожиться.
2. Внешняя сторона изделий. Отслоения и царапины — верный признак скорого появления ржавчины. Вмятины не окажут никакого влияния на срок службы элементов забора, но точно не украсят его.
3. Качество реза. Зазубрины на краях металлического листа — достаточное основание для того, чтобы отказаться от покупки. Гильотина, использующаяся на производстве, всегда делает ровный срез.
4. Наличие пленки — бонус, свидетельствующий в пользу производителя. Такой товар, с большой долей вероятности, не будет случайно поврежден при перевозке.
5. Это защиту перед монтажом необходимо снять, иначе при солнечной погоде пленка прилипнет практически намертво.
6. Двустороннее покрытие — решение идеальное, причем с любой точки зрения.

Из какого профнастила лучше сделать забор? Из подходящего конкретному участку и дому. Только от владельцев зависит, какие именно изделия они выберут. На решение может повлиять длина, высота будущего ограждения. Сыграет роль желание либо нежелание потратить сразу большую сумму, чем планировалось. Передумать, возможно, заставит присутствие или отсутствие больших/маленьких «вредителей» поблизости.

Советы, касающиеся того, из какого профнастила лучше сделать забор, даст автор этого видеоролика:

Кровельные листы, гофрированная кровля, черепица и листы коробчатого профиля

Высококачественная черепица, коробчатый профиль, плоские и гофрированные кровельные листы

Стальные полосы с покрытием, которые мы производим для кровли, производятся ведущими поставщиками в соответствии со строгими стандартами качества, что позволяет нам отслеживать и контролировать качество. Все наши гофрированные листы, листы коробчатого профиля, облицовочные и гофрированные изделия прошли независимые испытания на соответствие действующим требованиям CE EN 14782 для вашего спокойствия.

Долговечность этого кровельного материала зависит от гальванического покрытия и защитных покрытий, непосредственно нанесенных на стальную облицовку и основу кровли. В качестве кровельного материала сталь давно используется в строительстве и имеет дополнительное преимущество — ее можно перерабатывать. Для производства наших высококачественных листов кровельного покрытия с предварительно нанесенным покрытием система многослойных покрытий наносится на оцинкованную высокопрочную стальную полосу, а затем подвергается термообработке для обеспечения оптимальной адгезии. Это дает кровельные листы с превосходной коррозионной стойкостью и защитой от климатических воздействий, а также устойчивостью к истиранию и прочной структурой.

Наш ассортимент покрытий для гофрированного листового металла, листов коробчатого профиля и кровельной черепицы

Металлическая гофрированная кровля с ПВХ-покрытием и кровельные листы коробчатого профиля

Предварительно обработанный стальной лист с 200-микронным покрытием из высококачественного ПВХ пластизоля с тисненой текстурой кожи. Эта кровельная кровля с покрытием обеспечивает долгий срок службы, обычно от 15 до 25 лет до первого обслуживания или перекраски, а в нормальных условиях срок службы превышает 30 лет.Доступное в виде гофрированных кровельных листов и кровельных листов коробчатого профиля, а также плоских листов, это покрытие обеспечивает высокую устойчивость к царапинам и повреждениям.

Листы коробчатого профиля с покрытием из полиэфирной краски и гофрированная металлическая кровля

Гладкое покрытие толщиной 25 микрон, экономичное в использовании и обеспечивающее отличную атмосферостойкость, обычно от 8 до 12 лет до первого обслуживания или перекраски, со сроком службы более 20 лет в нормальных условиях, но с умеренной устойчивостью к царапинам.Это покрытие также доступно в виде листов коробчатого профиля, гофрированного листового металла и плоских листов.

И ПВХ-пластизол, и стальные кровельные листы с покрытием из полиэстера доступны в широком диапазоне цветов, где выбор и эстетическая привлекательность могут быть согласованы с экологическими и эксплуатационными требованиями. Оба типа имеют светло-серое покрытие с обратной стороны.

Оцинкованные стальные гофрированные листы, листы коробчатого профиля и плоские кровельные листы

Эти стальные кровельные кровельные листы, покрытые защитным слоем цинка, представляют собой долговечное и низкое техническое обслуживание, а также наиболее экономичное покрытие для вашего здания.Они часто используются для традиционных проектов, где цветные кровельные листы не требуются, и доступны в виде кровельных листов коробчатого профиля и гофрированной кровли, а также плоских листов, которые можно использовать для создания ваших собственных окладов или защиты от атмосферных воздействий и облицовки полов и стен.

Листы облицовки крыши формы плитки слюды Prelaq

Наши кровельные листы толщиной 0,6 мм с слюдяным покрытием Prelaq доступны в цветах медно-коричневый и графитовый серый, что придает им вид аутентичной черепичной черепицы, при этом они более экономичны и требуют меньшего ухода, чем традиционные кровельные плитки.Наши кровельные листы Tile Form можно разрезать на длину до 5 метров.

Для получения дополнительной информации о наших покрытиях, пожалуйста, прочтите наше руководство по покрытиям.

Покупка формы для черепицы, листов коробчатого профиля и гофрированных листов крыши

Когда дело доходит до расчета необходимого количества кровельного покрытия, будь то гофрированные кровельные листы, кровельные листы коробчатого профиля или кровельные кровельные листы Tile Form, наш удобный кровельный калькулятор сделает всю тяжелую работу за вас. Просто выберите свой тип и размеры крыши и сообщите нам, какой тип окладов, креплений и аксессуаров вам нужен.У нас также есть большой ассортимент Z Purlins и Roof Lights для завершения вашего сельскохозяйственного, коммерческого или промышленного проекта кровли.

Если у вас есть какие-либо вопросы о нашем ассортименте кровельных покрытий и других кровельных принадлежностях, свяжитесь с нашей командой экспертов по телефону 01837 659 901 или напишите нам по адресу [email protected].

Руководство по проектированию профнастила Eternit

1 Руководство по проектированию профнастила Eternit CI / SfB (4-) Nf9 Апрель 2006 г. Руководство по проектированию профнастила Eternit Продажи и технические консультации Тел. Факс Marley Eternit Limited, Station Road, Coleshill, Birmingham B46 1HP

2 Marley Eternit, крупнейший в стране производитель фиброцементной продукции, производит профнастил более 90 лет.Профнастил Eternit производится из тщательно подобранной смеси портландцемента и воды, усиленной сочетанием натуральных и синтетических волокон. Долговечность этого состава позволила Marley Eternit предложить 30-летнюю гарантию на свои листы и аксессуары. 4-5 Преимущества профнастила 6-7 Профиль 6 8 Farmscape 9 Профиль Цветовая гамма Описание, свойства и характеристики Разметка крыши 16 Митринги 17 Крепление Ветровые нагрузки, перехлесты Изолированные системы Детализация дизайна Криволинейные гребни короны Двухкомпонентные гребни Листы сгиба карнизов Карнизы закрывающие элементы Баржевые панели Прозрачные листы Деформационные швы Вертикальная облицовка Прочая фурнитура Вентиляция Сельскохозяйственная вентиляция 45 Промышленная вентиляция Водосточные изделия 46 Детали конструкции Водосточные желоба, кронштейны, зажимы и пластины 49 Строительные работы Системы водостока Fastflo Принадлежности Fastflo 54 Расчет дренажа крыши Другая информация 55 Хранение и работа 56 Подготовка площадки и безопасность 57 Спецификация модели 58 Поставка, наличие и заказ 2 Руководство по проектированию профнастила Руководство по проектированию профнастила 3 ​​

3 Преимущества профнастила Паропроницаемость значительно снижает конденсацию Высокий уровень коррозионной стойкости увеличивает ожидаемый срок службы продукта Превосходная звукоизоляция Материал класса 0 Полная защита от атмосферных воздействий Широкий выбор цветов и аксессуаров Доступны Простота установки и ремонта Продукты, не требующие обслуживания 30-летняя гарантия на запросить сертификат British Board of Agrément Certificate No.00/3700 ​​Произведено в Великобритании в соответствии с системой качества, зарегистрированной в соответствии с BS EN ISO 9001. Соответствует требованиям BS EN 494 для листового материала класса 1X. Профиль 6 соответствует последним требованиям по безопасности кровли, установленным Управлением по охране труда и технике безопасности. 4 Руководство по проектированию профнастила Руководство по проектированию профнастила 5

4 Профиль 6 Описание Профиль 6 представляет собой лист из высокопрочного фиброцемента с полипропиленовыми армирующими полосами, вставленными в точно спроектированных местах по всей длине листа.Это обеспечивает максимальную ударную вязкость, не влияя на долговечность продукта. Технические характеристики Общая ширина 1086 мм Чистая ширина покрытия 1016 мм Толщина (номинальная) 6,7 мм Минимальная плотность 1400 кг / м 3 Шаг волнистости (номинал) 146,5 мм Усиливающие полосы внутри профиля 6 становятся эффективными только тогда, когда лист полностью закреплен. Профиль 6 очень популярен. Предназначен для кровель 5 и более скатов и для вертикальной облицовки как однослойных, так и утепленных конструкций. Глубина профиля Категория высоты профиля Боковой нахлест Минимальный торцевой нахлест Максимальное количество центров прогонов 47.6 мм C 70 мм 150 мм 1375 мм Доступен широкий спектр аксессуаров, кроме натурального серого цвета, листы и аксессуары могут поставляться в широком диапазоне цветов (см. Страницы 10-11). Размеры Стандартные длины (мм): 1525, 1675, 1825, 1975, 2125, 2275, 2440, 2600, 2750, 2900, 3050 Максимальное расстояние между центрами рельсов Максимальный выступ без опоры 1825 мм 350 мм Прибл. вес кровли в уложенном состоянии с нахлестом по концам 150 мм: одинарная обшивка, включая крепеж, 17 кг / м 2 Минимальный уклон крыши 5 Измеренный гребень до гребня, лист имеет 6 полных гофров по 146 шт.5мм и 1 гофра 136,8мм. Длина ландшафта фермы (мм): 1525, 2440, 2900 (см. Стр. 8) Приблизительная укрывистость для целей оценки: (расстояние между прогонами 1375 мм, нормальный боковой нахлест, 150 мм концевой нахлест) около 1,13 м 2 материала покрывает 1,0 м 2 (расстояние между прогонами 1375 мм , нормальный боковой нахлест, 300 мм внахлест) около 1,19 м 2 покрытия материала 1,0 м Крепление Крепление 1086 Профиль 6 6 Руководство по проектированию профилированного листа Руководство по проектированию профилированного листа 7

5 Farmscape Profile 3 Описание Ассортимент продукции Farmscape разработан для уменьшения визуального воздействия зданий на ландшафт, придавая им более естественный вид по сравнению с новыми.Этот эффект достигается путем нанесения поверхностной пигментации на верхнюю поверхность листа. В отличие от плотного слоя глянцевой краски, эта пигментация позволяет просвечивать характерную текстуру фиброцементной основы и придает продукту гораздо более естественный вид, чем покрытие, традиционно доступное проектировщикам и дизайнерам. Характеристики Farmscape Недорогой продукт для зданий, которые должны гармонировать с ландшафтом. Матовая отделка на заводе в 3 органических цветах. Паропроницаемость предотвращает конденсацию. Нехрупкий материал, подходящий для HSG 33. Простота установки и ремонта. гарантия долговечности.Размеры Стандартные длины с отделкой Farmscape (мм): 1525, 2440, 2900 Приблизительная емкость покрытия для целей оценки: (расстояние между прогонами 1375 мм и нахлест 150 м): примерно 1,13 м 2 материала покрывает 1,0 м 2 Технические характеристики Что касается профиля 6, см. стр. 6, Описание Профиль 3 прост в обращении и подходит для небольших строений в сельскохозяйственном, промышленном и бытовом секторах, таких как гаражи, навесы общего назначения и небольшие здания. Доступен широкий ассортимент принадлежностей.Листы и аксессуары могут быть представлены в 33 цветовой гамме (см. Страницы 10-11). Размеры Стандартные длины (мм): 1375, 1525, 1675, 1825, 2125, 2450, 2600, 2750, 3050 Приблизительная укрывистость для целей оценки: (расстояние между прогонами 917 мм, нормальный боковой нахлест, 150 мм концевой нахлест) примерно 1,27 м 2 материала покрывает 1,0 м 2 (расстояние между прогонами 1375 мм, нормальный боковой нахлест, концевой нахлест 300 мм) около 1,33 м 2 покрытия материала 1,0 м 2 Технические характеристики Общая ширина Чистая ширина покрытия Толщина (номинальная) 782 мм 650.8 мм 5,8 мм Минимальная плотность 1400 кг / м 3 Шаг гофра (номинальный) Глубина профиля Категория высоты профиля Боковой нахлест Минимальный торцевой нахлест Максимальное расстояние между прогонами 72,3 мм 19,8 мм A 131,2 мм 150 мм 925 мм Цветовая гамма Ассортимент farmscape состоит из трех тщательно подобранных матовых цветов , а именно: антрацит (серый), серпантин (зеленый) и яшма (коричневый). Вместе с тонкими вариациями тона, присущими любому натуральному цементному продукту, внешний вид Максимальных центров рельсов Максимальный выступ без опоры 1525 мм 250 мм Прибл.вес кровли в уложенном состоянии с нахлестом по краям 150 мм: одинарная обшивка, включая крепеж, 14,5 кг / м 2. Минимальный уклон крыши 10. Эти цвета будут сочетаться практически с любым ландшафтом со дня возведения здания. Антрацитовый змеевик Яшма Принадлежности и фурнитура Также доступны компенсаторы. Криволинейный лист венца Обхват: 750 мм Шаг кровли: 12,5, 15 и 17,5 Вентилируемый изогнутый лист венца Обхват: 750 мм Шаг кровли: 12,5, 15 и 17,5 Конек, состоящий из двух частей Вентиляционный конек из двух частей Длина доски баржи Vergeline: 3000, 2440 и 1800 мм Крыло : 300 мм Коленчатый венец Vergeline борт баржи Обхват: 1300 мм Крыло: 300 мм Шаг крыши: 12.5, 15 и 17,5 Доска для баржи с откидным верхом Длина: 1525, 2440 и 3000 мм Крыло: 200 мм Доска с откидным верхом с изогнутым верхом Обхват: 1050 мм Крыло: 200 мм Шаг крыши: 12,5, 15 и 17,5 Открытый защищенный коньковый отлив Длина крышки: 2200 мм Крепление конца диска Крепление Крепление Руководство по проектированию профнастила Руководство по проектированию профнастила 9

6 Цветовая гамма Стандартные цвета Многолетний опыт показал, что стандартная цветовая гамма Marley Eternit соответствует большинству требований к дизайну как в сельской, так и в городской местности.Все стандартные цвета были выбраны из-за их способности гармонировать с наиболее часто используемыми строительными материалами: кирпичом, шифером, камнем, бетоном и деревом. Металлический серый BS 18-B-25 Синий BS 18-B-29 Коричневый BS 08-B-29 Лавровый зеленый BS 12-B-29 Терракотовый BS 04-D-44 Глиняно-красный EUK 30 Golden Glow BS 06-D-43 Расширенный Цветовая гамма Хотя стандартная цветовая гамма отвечает большинству цветовых требований дизайнера, существуют некоторые строительные конструкции, которые требуют более индивидуального выбора цвета.Чтобы удовлетворить этот спрос, Marley Eternit разработала расширенную цветовую гамму. Это позволяет архитекторам, дизайнерам и проектировщикам выбирать из 33 цветов или почти любого цвета по британскому стандарту * и, при условии получения технического разрешения от Marley Eternit, мы предоставим Off White BS 10-A-01 Light Grey GQ 48 Lakeland Blue EUK 50 Meadow. Зеленый EUK 80 Камышовый Зеленый EUK 40 Моховый Зеленый BS 12-B-25 Фенхель зеленый BS 10-B-21 Сливовый EUK 60 Рыжий BS 04-C-39 Красный кирпич EUK 10 наиболее близкое цветовое соответствие. Расширенная цветовая гамма возможна при минимальном заказе в 250 м 2 материала.* Исключая металлик Cloud Grey EUK 99 Gray Blue BS 18-B-27 Kingfisher Blue BS18-C-39 Heritage Green BS 14-D-44 Оливково-зеленый BS 12-B-27 Mid Green BS 12-C-39 Светло-зеленый BS 12 -B-21 Орешник EUK 15 Вереск EUK 90 Ледяной коричневый EUK 70 Черный BS 00-E-53 Синий Черный BS 18-A-14 Полуночный синий EUK 20 Морской зеленый EUK 95 Каменно-зеленый GR 52 Зеленый BS 14-C-39 Нефритовый BS 14-C-37 Светло-коричневый BS 08-B-25 Средне-коричневый BS 08-B-27 Коричневый газон BS 06-C Руководство по проектированию профнастила Руководство по проектированию профнастила 11

7 Описание, свойства и эксплуатационные характеристики Идентификация Marley Eternit предлагает широкий ассортимент продукции, изготовленной из синтетических волокон, включая профилированные листы, фитинги и изделия для дождевой воды.Ассортимент профилированных листов обеспечивает гибкость проектирования и быстрое строительство с общей экономией для кровли и вертикальной облицовки всех типов зданий, включая промышленные, коммерческие и сельскохозяйственные. Это материал, который соответствует требованиям Строительных норм и Строительных норм (Шотландия). Качество Профилированный лист из фиброцемента Eternit производится в соответствии с системой качества, зарегистрированной в соответствии с BS EN ISO 9001 и европейской спецификацией BS EN 494 для листов класса 1X (только профиль 6).Marley Eternit также работает в соответствии с Системой управления окружающей средой. Описание Профилированная пленка производится из портландцемента и воды, армирована натуральными и синтетическими волокнами. Допуск по толщине Допуск по толщине профилированного листа составляет ± 10%, но не превышает 0,6 мм, как указано в BS EN 494. Свойства Ударопрочность Испытание на хрупкость кровельных конструкций ACR (M) 001: 2005 состоит из мешка весом 45 кг, падающего с высотой 1200 мм на фиксированный образец кровли.Он предназначен для предоставления информации о том, может ли крыша выдерживать мгновенные нагрузки, создаваемые людьми, споткнувшимися или падающими на нее. Крыша считается хрупкой, если мешок проходит через конструкцию крыши. Если мешок остается на испытательной сборке и другие испытания на падение не проводятся, сборка должна быть классифицирована как нехрупкая сборка класса C. Этому требованию отвечают 6 листов профиля. Усиливающие полосы внутри профиля 6 становятся эффективными только тогда, когда лист полностью закреплен.Звукоизоляция Средний индекс звукоизоляции в обычном диапазоне частот измерения от 100 до 3150 Гц был рассчитан следующим образом: Профиль 6 одинарный слой 28 децибел Профиль 3 одинарный слой 27 децибел Разрывная нагрузка Минимальная прочность на разрыв для листов профиля 6 определена в соответствии с BS EN 494. Минимальная нагрузка на разрыв зерна (от прогона до прогона) для профиля 6 составляет: 4250 Н / м. Минимальное значение изгибающего момента зерна при разрыве (гребень к гребню) для профиля 6 составляет 55 Нм / м. Установленный вес Приблизительный установленный сухой вес однослойного профнастила с креплениями и необходимыми боковыми и торцевыми нахлёстками составляет: Профиль 6 однослойный 17.0 кг / м 2 Пожар Внешнее воздействие огня: листы имеют рейтинг P60 (внешний SAA) согласно BS 476: Часть 3: 1975 и могут быть классифицированы как Класс 0 в соответствии со Строительными нормами. В соответствии с Европейскими стандартами испытаний на огнестойкость профилированные листы из фиброцемента относятся к классу A2 согласно BS EN: 2002 и считаются отвечающими всем требованиям к внешним противопожарным характеристикам кровельных покрытий без необходимости испытаний в соответствии с Решением Комиссии 2000/553 / EEC. . Водонепроницаемость Фиброцемент соответствует стандарту BS EN 494: Пункт «Содержание влаги» Новые листы из фиброцемента имеют относительно высокое содержание влаги.Если преобладают влажные условия, на нижней стороне листов могут появиться влажные пятна (без образования капель). Это явление никоим образом не сказывается на производительности и исчезнет в течение 12 месяцев при естественном воздействии. Контроль конденсации Хотя профиль 6 и профиль 3 являются водонепроницаемыми, листы способны поглощать до 25% своей сухой массы влаги и рассеивать ее в более благоприятных условиях. Эта характеристика материала значительно снижает образование конденсата.Воздействие химикатов С течением времени химическое и промышленное загрязнение атмосферы будет вызывать небольшое размягчение поверхности листов фиброцемента с натуральной отделкой. Акриловая краска обеспечивает дополнительную защиту от многих кислот, щелочей и растворителей, обычно присутствующих в атмосфере. Если волокнистый цемент будет использоваться в особенно агрессивной атмосфере, с более высокими, чем обычно, концентрациями кислот, щелочей, жиров или солей, обратитесь за консультацией в технический отдел Marley Eternit в Мелдрете.Биологические профилированные листы Marley Eternit устойчивы к паразитам и гниению, но на внешней поверхности могут расти лишайники. За советом по удалению обращайтесь в технический отдел Marley Eternit. Светоотражение Средние результаты для натуральных серых листов: 40% сухих и 16% влажных, при использовании карбоната магния в качестве 100%. Воздействие низкотемпературных и высокотемпературных профнастилов Eternit спроектировано таким образом, чтобы минимизировать воздействие мороза и климатических изменений температуры. Для зданий, в которых наблюдаются более высокие, чем обычно, температуры, или в районах, которые, как ожидается, будут подвержены резким перепадам температуры, могут потребоваться особые меры.(За рекомендациями обращайтесь в технический отдел Marley Eternit). Тепловые и другие движения. Количество движений незначительно, но необходимо обеспечить деформационные швы, связанные со структурным каркасом. (Подробнее о деформационных швах см. На страницах) Коэффициент линейного расширения профнастила составляет 8 x 10-6 м / мк. Теплопроводность Профнастил Eternit имеет низкую теплопроводность по сравнению с другими кровельными материалами. Это помогает уменьшить накопление тепла летом и потери тепла зимой.Теплопроводность = 0,48 Вт / мК. Коэффициент теплопередачи (значение U) При построении, как подробно описано в этом руководстве, все изолированные системы будут превышать значение U 0,25 Вт / м 2 K. (Это стандартное значение U, требуемое Документом L, утвержденным строительными нормами, для нежилых зданий с Нет места на чердаке.) Долговечность Профнастил Eternit может считаться имеющим нормальный срок службы не менее 50 лет, но следует принимать во внимание долговечность крепежных принадлежностей. Загрязнение атмосферы обычно недостаточно концентрировано, чтобы причинить вред.Необходимо принять меры для предотвращения коррозии крепежных принадлежностей, например, используя пластиковые шайбы и колпачки. Профилированный лист Eternit устойчив к большинству форм атмосферных воздействий, но с возрастом становится менее эластичным, и будет наблюдаться небольшой прогиб, который может сделать его менее устойчивым к ударам. Однако его поперечная прочность сохраняется. Профнастил Eternit с отделкой натурального серого цвета не требует регулярного ухода. При необходимости следует обновить или обработать декоративную или консервантную обработку.Однако крепления и шайбы могут выйти из строя, и их следует периодически проверять в зависимости от типа крепления и степени воздействия. 30-летняя гарантия Мы гарантируем, что сами продукты (за исключением любого цвета, применяемого нами к продуктам (Цветовая заявка), будут изготовлены в соответствии с надлежащим стандартом и не будут иметь дефектов материалов и изготовления в течение 30 лет с даты доставки последней партии из них вам или Исполнителю (Период 1).При нанесении прочного цветного покрытия следует учитывать следующее: интенсивность цвета будет уменьшаться из-за атмосферных воздействий, как описано в британском стандарте EN494: 2004, раздел Внешний вид и отделка, а когда на крышу смотреть с разумного расстояния, интенсивность цвета Цветное приложение будет выглядеть гармонично. 12 Руководство по проектированию профнастила Руководство по проектированию профнастила 13

8 Установка кровли Укладка листов Кровельное покрытие должно начинаться с одного конца здания на уровне карниза, поднимаясь вертикальными ярусами шириной в один лист от карниза до конька.При использовании изогнутых листов коронки особенно важно, чтобы уклоны были точно выровнены друг с другом. Вертикальную обшивку также следует крепить ярусами шириной в один лист от самого нижнего уровня обшивки. PURLINS: горизонтальные перекладины на крыше, к которым крепятся листы. Проверка конструкции Перед тем, как приступить к облицовке, необходимо проверить конструкцию, чтобы убедиться, что все прогоны и перила находятся в истинной плоскости, правильно расположены и надежно закреплены. Схема расположения Типичная двускатная крыша показана ниже с двухсекционным регулируемым коньком и листами профиля 6.РЕЙКИ: турники на стене, к которым крепятся листы. Примечание Типичные детали митринга с торцевым нахлестом 150 мм см. На следующей странице. Направление укладки: справа налево (правая фурнитура) Двухкомпонентный коньковый наконечник с капюшоном Регулируемый, плотно прилегающий коньк из двух частей CL Ridge Ridge Course Примечание: листовой материал следует укладывать ярусами от карниза до конька Miter Bargeboard Промежуточный слой Miter 150 мин. центры: Профиль 6: 1375 Профиль 3: 925 Обрезка карниза Заполнитель карниза Макс.центры прогонов: Профиль 6: 1375 Профиль 3: 925 Направление свивки: справа налево (правосторонняя фурнитура) Максимальный поддерживаемый вылет: Профиль 6: 350 Профиль 3: Руководство по проектированию профнастила Руководство по проектированию профнастила 15

9 Фиксация под подрезку Общие рекомендации Компоновки под подрезку Общие рекомендации Крепеж Topfix Чтобы избежать четырех толщин пленки на стыках боковых и торцевых нахлестов, необходимо, чтобы два листа на каждом стыке были скошены по углам так, чтобы они лежали в тот же самолет.Митры на профилях 6 и 3 должны быть обрезаны от точки на 150 мм вверх по вертикальному краю от профиля. Процедура подгонки листов для односкатных и двускатных крыш указана на планах под углом ниже (рис. 1-3). На двускатных крышах с двухсекционными регулируемыми коньками с плотным прилеганием или изогнутыми коньками венца один уклон должен укладываться слева направо, а другой — справа. Профилированный лист всегда должен крепиться с помощью 2 крепежных элементов на лист на каждую прогон. Выбор правильного крепежа для листов чрезвычайно важен.Целостность кровельного покрытия, тип прогона или системы рельсов, а также защита от атмосферных воздействий с помощью шайб и заглушек — все это должно быть длиною до 120 мм мм мм Шаг древесины 30 макс. 20 макс. 15 макс. 30 макс. (только для одинарной обшивки) угол (или величина концевого нахлеста) до точки 70 мм (131,2 мм для профиля 3) вдоль горизонтальной кромки, то есть ширина бокового нахлеста на длину концевого нахлеста. Митры на листах футеровки из фиброцемента должны быть обрезаны от точки 75 мм вверх по вертикальному краю от угла (или величины концевого нахлеста) до точки 43 мм вдоль горизонтального края.В идеале зазор между митрами должен составлять от 3 до 6 мм. Следует избегать боксов. Стык со скосом покрыт сверху и снизу двумя другими листами, поэтому он защищен от атмосферных воздействий и невидим. (См. Типичные детали митринга ниже.) Слева. При использовании изогнутых частей гребня коронки как верхний слой кровельных листов, так и изогнутые коронки должны быть скошены. При использовании выступов, состоящих из двух частей, верхние ряды листов и выступы не должны быть скошены. Примечание. Для всех серийно выпускаемых строительных изделий допускаются определенные допуски по размерам.Это касается как профилированных листов из фиброцемента, так и металлоконструкций. Из-за этих допустимых отклонений в размерах следует проводить регулярные проверки измерений на митрах и при необходимости вносить корректировки. во избежание преждевременного выхода из строя, коррозии или протечки крыши. Все листы должны быть закреплены в соответствии с рекомендациями BS Самосверлящие, самонарезающие крепежные элементы Topfix обычно используются для крепления листов P6 к прогонам. Эти крепежные детали просверливают лист P6, создавая отверстие большего размера на 2 мм, и саморезуются в прогоне.Важно, чтобы крепежные детали устанавливались с использованием подходящего электроинструмента, который должен иметь регулируемое устройство для установки глубины, чтобы обеспечить правильную установку шайб. Крепежные детали обычно имеют разные точки сверления, подходящие для следующих типов прогонов: При более крутом скате крыши, чем указано, обратитесь в технический отдел Marley Eternit для получения дополнительных рекомендаций. Традиционные крепежные детали В определенных обстоятельствах может быть предпочтительнее использовать традиционные крепежные детали, такие как крюковые болты, криволинейные болты и приводные винты.Однако при использовании этих креплений необходимо учитывать дополнительные последствия для здоровья и безопасности. Крепежные элементы обычно имеют диаметр 8 мм и фиксируются через предварительно просверленные отверстия диаметром 10 мм в листе. Для крючков и крючков крепление должно быть расположено на 4 мм вверх по уклону от задней стойки прогона. Винты привода должны располагаться по центру прогона. Примечание Нельзя обрезать митры на месте. сталь толщиной до 3 мм сталь толщиной от 3 до 12 мм древесина Примечание При креплении к деревянным прогонам BS 5268: Использование деревянных конструкций в конструкции рекомендует, чтобы минимальное краевое расстояние крепления было в пять раз больше диаметра крепления, чтобы избежать чрезмерного раскола древесины .Типичный максимальный уклон крыши, на котором они могут использоваться, указан в таблице, но должен быть подтвержден производителем. 150 мм от 3 до 6 мм 70 мм карниз Направление укладки слева направо 150 мм мин. 150 мм 150 мм мин. 50 мм мин. Рис. 1a Деталь митринга Профиль 6 Ridge Ridge Crown листов 50 мм мин. 150 мм мин. 150 мм от 3 до 6 мм 131,2 мм 150 мм мин. 50 мм мин. 150 мм Рис. 1b Деталь митинга Профиль 3 Карниз Направление укладки слева направо Противоположные митры для укладки справа налево Рис. 2 План митинга Карниз односкатной крыши Направление укладки слева направо Рис.3 План скоса двускатной крыши Рис. 4 Типовые детали крепления 50 мм мин. 16 Руководство по проектированию профнастила Руководство по проектированию профнастила 17

10 Ветровые нагрузки и обработка внахлест Введение Этап 2: центры опоры Этап 3: нахлест и уплотнение Обработка внахлест Уплотнение При указании профилированного листового материала, ветровая нагрузка требуется Два крепления на ширину листа на прогон.Установите требования для притирки и герметизации. Нахлест. Это описывает, сколько одного листа герметика * на участке критически важно для обеспечения оптимальной герметизации. Центры поддержки (т.е. расстояние между прогонами) для профиля 6 со ссылкой на карту Великобритании слева и перекрытие другого в каждый конец (концевой нахлест) и каждый. Важно выбрать герметик хорошего качества. и фиксация листов. кровельное покрытие должно быть не более 1375 мм в таблицах ниже. боковой (боковой нахлест). Плохие герметики могут привести к растрескиванию и известкованию. Фиброцементные листы никогда не должны использоваться как часть напряженной конструкции обшивки.для наложенной нагрузки до 1,89 кН / м 2. Если ветровая нагрузка превышает указанные выше требования, проконсультируйтесь с Marley Eternit Technical Sheltered на умеренных участках. Выпадает менее 56,5 л / м 2 ветрового дождя за период. Pitch (Шаг) Описывает степень уклона крыши. и отказ в использовании. Для достижения наилучших результатов выберите предварительно сформированную мастиковую ленту диаметром 8 мм из бутила или материала на основе полиизобутилена, у которой при проектировании стальной конструкции максимальный прогиб прогиба при общих нагрузках на эксплуатационные характеристики не должен превышать формулу: Пролет прогона Руководство по проектированию Следующая процедура рекомендуется для определения общих проектных соображений, касающихся крепления профилированных листов.Шаг 1: экспозиция 220 Определите ожидаемую степень экспозиции, изучив карту справа. В тех случаях, когда здания возвышаются над окружающим их пространством, необходимо уменьшить расстояние между прогонами. Для настенного покрытия профиля 6 центры поддержки (т. Е. Расстояние между рельсами) не должны превышать 1825 мм для дополнительной нагрузки до 1,07 кН / м 2. Для пользователей на севере и западе Шотландии и островов, пожалуйста, свяжитесь с техническим отделом для получения конкретных инструкция по установке. Минимум Минимум Концевые нахлёстки Боковые нахлёстки Уклон крыши Обработка концевых нахлестов 22 1/2 150 мм Без уплотнения Без уплотнения мм Без уплотнения Без уплотнения мм Без уплотнения Без уплотнения мм Без уплотнения с уплотнением 5 * 300 мм с двойным уплотнением с уплотнением * Максимальная длина ската крыши 15 м для уклона крыши менее 10 (Профиль 6 только).Места от умеренной до тяжелой. Более 56,5 л / м 2 ветрового дождя за период. Таблица слева основана на BS 8219 и применима к уклонам крыш не более 32 м. (Проконсультируйтесь с техническим отделом Marley Eternit по поводу уклонов крыш, превышающих 32 м.) Минимальные уклоны кровли Минимальный уклон для листов профиля 6 составляет 5 и 10 для профиля 3. Если уклоны от 5 до 10, максимальная длина ската должна составлять 15 м. с двойными запечатанными концевыми нахлестами и одинарными запечатанными боковыми перехлестами На крышах с уклоном более 10, где парапеты могут иметь резиновую, липкую консистенцию и которые будут прилипать к обеим поверхностям при наложении листов внахлест.* Герметики доступны от следующих компаний: Fixfast (телефон) Крепежные системы Woodall (телефон) Hodgson Sealants (телефон) Alfas (телефон) Боковые нахлесты Если требуются герметичные боковые нахлесты, бутиловые полосы следует располагать, как показано на рисунке 1 ниже. Концевые нахлесты Минимальный концевой нахлест для профилей 6 и 3 составляет 150 мм, фиксируется, как показано на Рис. 2 ниже. или расположены на открытой местности без ветрозащитных полос в пределах 1 км (включая участки на морском побережье или вблизи него или участки на вершинах холмов, которые находятся выше общего уровня деревьев и т. д.), они должны считаться подверженными серьезному воздействию.См. Дайджест BRE 127 «Индекс воздействия проливного дождя» или BSI Draft for Development DD93, принимая во внимание рекомендации относительно локальных эффектов на высоких зданиях, на зданиях любой высоты, на склонах холмов или вершинах холмов, в прибрежных районах. , или другие Минимальные минимальные концевые нахлесты Боковые нахлесты Уклон крыши Обработка торцевых нахлестов мм Без уплотнения Без уплотнения 17 1/2 150 мм Без уплотнения без уплотнения мм с уплотнениями с уплотнением мм с уплотнения с уплотнением 5 * 300 мм с двойным уплотнением с уплотнением допускает образование снега, 300 мм с двойным уплотнением внахлест и рекомендуются одиночные запечатанные боковые перехлесты.На таких крышах более критичным является качество размещения и укладки бутиловых полос, и требуется большая осторожность при герметизации внахлест. Если необходимо двойное уплотнение, с концевым нахлестом 300 мм, вторая бутиловая полоса должна располагаться на 100–200 мм ниже крепления, как показано на рисунке 3 ниже. районы, где вероятна более высокая степень воздействия. * Максимальная длина ската крыши 15 м при уклоне крыши менее 10 (только профиль 6). Рис. 1a Профиль 6, боковой перехлест Зоны воздействия Приблизительный объем ветрового дождя (литров / м 2) за период: менее 56.5 более 56,5 Примечание: Взято из BS 8218 Рис. 1b Профиль 3 боковой нахлест Рис. 2 Концевой нахлест (профили 6 и 3) Рис. 3 Концевой нахлест (план) 18 Руководство по проектированию профнастила Руководство по проектированию профилированного листа 19

11 Изоляционные системы Marley Eternit может проконсультировать по целому ряду застроенных систем с использованием фиброцемента или металлических поддонов для футеровки, пригодных для размещения изоляционных материалов из минеральной ваты или полиуретана.Эти системы могут быть разработаны в соответствии с требованиями частей L1 и L2 как для жилых домов, так и для нежилых проектов. Пожалуйста, свяжитесь с Marley Eternit для получения дополнительной информации. Преимущества Экономичность Минимальные затраты на обслуживание Простая установка Гигиеничная, светоотражающая внутренняя поверхность Отличная огнестойкость 20 Руководство по проектированию профнастила Руководство по проектированию профнастила 21

12 Криволинейные гребни коронки Детали дизайна Криволинейные гребни гребней представляют собой неразъемную арматуру для закрытия листового материала профиля 6 на своде крыши.Они сделаны с точным профилем, обеспечивающим точную посадку, и производятся с шагом от 5 до 22 1/2 с шагом 2 1/2. Эти уклоны листов можно использовать с любым уклоном кровли от 5 до 23 1/4. (См. Таблицу напротив.) Доступные размеры: 750 и 900 мм. Перед укладкой изогнутых частей конька венца важно правильно выровнять листы на обоих скатах крыши. Прогоны гребня должны быть расположены так, чтобы крепления находились не менее чем в 100 мм от концов изогнутых частей гребня венца.(См. Рисунки 1 и 2). Чтобы сформировать не хрупкую деталь гребня, изогнутая коронка должна быть на 300 мм притерта к листу с каждой стороны гребня. Там, где части гребня изогнутой венца перекрывают друг друга, изогнутые венца и нижние листы должны быть скошены на каждом скате крыши. 100 мм мин. Общие способы применения На рисунках 1 и 2 представлены типичные детали, которые, используя те же принципы, могут быть применены к ситуациям, отличным от показанных. Криволинейный венец Шаг кровли Шаг листов от до / 4 7 1 / / / / 4 Сборные системы За дополнительной информацией обращайтесь в Marley Eternit.Вентиляционные элементы гребня изогнутой коронки 12 1/4 Профиль 6 лист 300 мм Рис.1 Крепления изогнутой коронки Стандартный радиус 300 мм радиус 750 или 900 мм Обхват до нижней стороны листа 100 мм мин. Лист профиля 6 Рис. 3 Типичная сборная система Они подходят к изогнутым элементам гребня коронки и обеспечивают вентиляцию, обеспечивая при этом приемлемую защиту от атмосферных воздействий. Их можно использовать в непрерывном режиме или периодически с гладкими изогнутыми элементами гребня короны. При использовании в непрерывном режиме обеспечьте по одной стандартной изогнутой части гребня венца на каждом конце здания.При установке, как рекомендовано здесь, каждый / / / / / / / / 4 Примечание. Изогнутые части гребня коронной части, если они закреплены в положении, показанном на рисунках 1 и 2, будут соответствовать требованиям к хрупкости HSG 33. Лист профиля 6 300 мм Стандартный радиус 300 мм Радиус 750 мм, обхват до нижней стороны листа Профиль 6 листовой вентилируемый изогнутый венец обеспечивает свободное пространство 68 360 мм 2. Положение прогонов Обратите внимание, что прогоны можно расположить вверх по склону из положения, показанного на рис. 1 и 2. При обхвате 750мм провернули заводную головку и проворачивали дефлекторы (рис.2) используются на крышах с уклоном от 15 до 22 1/2, перекрытие 300 мм заходит на изогнутую часть изогнутого гребня венца. Во избежание повреждений следует использовать бутиловую полосу диаметром 8 мм в качестве прокладки между верхней частью листа и нижней стороной изогнутой коронной головки. Рис.2 Вентиляционные изогнутые фиксаторы венца 22 Руководство по проектированию профнастила Руководство по проектированию профнастила 23

13 Коньки, состоящие из двух частей Детализация конструкции Следующие коньки подходят для различных уклонов крыши благодаря их регулируемой конструкции из двух частей.Каждый выступ обеспечивает чистую ширину покрытия 1016 мм, чтобы соответствовать листу профиля 6. Все коньки крепить прямо к прогонам, через венцы гофров кровельного настила. Крыши с одинарной обшивкой Двухсекционный плотно прилегающий конек (Рис. 1). Важно, чтобы с двух сторон кровельного покрытия был конек Northlight. У этого был один большой рулонный конек и одна сборная система. Пожалуйста, свяжитесь с Marley Eternit для получения более подробной информации. 100 мм 276 мм 75 мм 100 мм 100 мм 300 мм 75 мм 100 мм 100 мм 276 мм 66 мм 100 мм 120 мм должны быть выровнены правильно, прежде чем пытаться зафиксировать плотно прилегающий выступ.(Подробные сведения о нахлестах элементов конька см. На расположении напротив него.) Размеры см. В примечаниях ниже. небольшой валик гладкого крыла гребня. Примечания Для рисунков 1–4 зазор между листами на вершине не должен превышать 150 мм. 100 мм мин. Профиль 6 листов Рис.1 Коньк плотно прилегающий из двух частей 100мм мин. Профиль 6 листов 125мм мин. Профиль 6 листов Рис.2 Гребень гладкий, двухсекционный 125мм мин. Профиль 6 листов 100мм мин. Профиль 6 листов Рис.3 Конек вентиляционный двухсекционный 100мм мин. Профиль 6 листовой Двухсекционный гладкий гребень крыла (рис.2) Этот конек придает аккуратный вид вершине крыши. Легко фиксируемый, он обеспечивает адекватную защиту от атмосферных воздействий, но не закрывает гофры крыши. При установке, как показано выше, три типа коньков будут соответствовать требованиям HSG 33 к хрупкости. При установке в соответствии с рекомендациями Marley Eternit Площадь свободного воздуха, обеспечиваемая этими установками, следующая. Рис.5 Положение двухслойной обшивки с выступами для обеспечения некоторой вентиляции. Двухсекционный вентиляционный гребень (Рис. 3) Двухсекционный вентиляционный гребень: 33 670 мм 2 на пару Двухсекционный плоский гребень крыла: 46 470 мм 2 на пару Это совпадает с плотно прилегающим гребнем, но обеспечивает вентиляцию, обеспечивая при этом приемлемую защиту от атмосферных воздействий.Позиционирование и фиксация такие же, как пленка слева направо, небольшой рулон гребня. Пример 1: пленка справа налево, большой рулон гребня для плотно прилегающего гребня. При использовании в непрерывном режиме следует уложить по одной паре плотно прилегающих гребней на каждом конце участка, чтобы обеспечить аккуратную отделку на каждом краю. Листы слева направо, небольшой рулон гребня Листы справа налево, большой рулон гребня Рис.4 Типичная сборная система Пример 2 24 Руководство по проектированию профилированных листов Руководство по проектированию профильных листов 25

14 Отводные листы для карнизов Детализация дизайна Листы для отводов для карнизов обеспечивают аккуратный и простой переход от профилированного кровельного покрытия к вертикальной облицовке того же профиля.Для однослойных крыш Они поставляются со стандартным обхватом 1525 мм и доступны для уклона крыши от 5 до 22 1/2 с шагом 2 1/2. Расположение прогонов и перил имеет решающее значение для достижения хрупкой конструкции карниза. Профилированный лист Свяжитесь с нами для получения дополнительной информации. Крепление листов отвода карниза Листы отвода карниза следует устанавливать последовательно в вертикальный ярус листов от основания облицовки до вершины крыши. Они должны быть под углом, как указано для кровельного покрытия, см. Стр. 16.Отводные листы карниза следует прикреплять только к самой нижней прогонке ската крыши и к верхней перекладине вертикальной облицовки. Профнастил для отвода свесов стандартным радиусом 300 Карнизный отводной лист крепится через вертикальную пластину к верхней планке облицовки стен. См. Примечание по креплению пластин для отгиба карниза Примечание Рекомендации по рекомендуемым методам крепления листов профиля 6 к вертикальной облицовке см. На страницах Рис.1 Крепление листов для отвода карниза 26 Руководство по проектированию профнастила

15 Закрывающие элементы карниза Детали дизайна Закрывающие элементы карниза предназначены для закрытия гофрированных / изоляционных пространств на карнизах и образуют спуск в желоб, обеспечивая барьер от ветрового дождя.Агрегаты универсальные, т.е. неручные. Профилированный лист Заполнитель карниза Кровельный лист 150 Однослойные крыши Сборные системы Размещение элементов закрытия карниза Фрагмент желоба долины с элементами закрытия карниза Для получения дополнительной информации свяжитесь с Marley Eternit. Перед тем, как начать облицовку, убедитесь, что обрешетка (рис. 1) закрытие карниза Желоб долины Фассовая доска у карниза правильно расположена, чтобы обеспечить требуемый выступ защитной пленки над желобом. Закрывающие элементы карниза можно использовать на желобе ендовы.В идеале они должны быть закреплены с помощью основных креплений желоба ендовы Рис.1 Рис.2 Заполнители карниза Максимальный выступ без опоры для листов профиля 6 составляет 350 мм. листовые крепления, но их можно также пришить к листам второстепенными креплениями. Каждая закрывающая деталь карниза фиксируется в двух точках, заполнителях карниза (рис.2), либо с помощью основных креплений крыши непосредственно к этим элементам, закрывающим гофры самого нижнего прогона крыши, либо с помощью дополнительных креплений, таких как защитная пленка на карнизе, и обеспечивает непрерывный плоские, как Laplox, или аналогичные, с листами крыши.потолок к нижней стороне кровельного покрытия для закрытия Назад При креплении элементов закрытия карниза необходимо учитывать положение задней стенки (см. рис. 4) по отношению к желобу. Приложите заднюю часть как можно плотнее к желобу или вертикальной облицовке, чтобы уменьшить сквозняки и ограничить уплотнение наверху стены или краем желоба. Заполнители карниза универсальны, и их следует либо прикручивать непосредственно к прогонам или стеновым плитам вместе с кровельным покрытием, либо пришивать к листам крыши с помощью соответствующих креплений.дождь, мокрый снег или снег от проникновения внутрь. Рис. 3. Типичная застроенная система. Рис. 4. Карниз закрывает крышу. Когда требуется вентиляция в пустоте крыши, можно оставить небольшой зазор между задней частью доводчика и вертикальной облицовкой. Для однослойных аппликаций обычно используются доводчики со спинкой 65 мм или 100 мм. Для утепленных конструкций также доступны доводчики со спинкой 150 мм и 250 мм (см. Рис. 3). 28 Руководство по проектированию профнастила Руководство по проектированию профнастила 29

16 Баржевые доски Детальный дизайн Ассортимент профилированных защитных досок Eternit предлагает широкий выбор погодоустойчивых отделок краев здания.У каждой баржевой доски одна ножка проходит через кровельное покрытие, а другая закрывает верх каменной стены или вертикальной облицовки. Баржевые доски крепятся с помощью креплений topfix к прогонам, а также прикручиваются к стене или вертикальной обшивке. Доступны загибы карнизов, подходящие к листам изгиба свеса, с обхватом 1575 мм и доступны для скатов крыши от 5 до 22 1/2 с шагом 2 1/2. Передача баржевых досок Крепление баржевых досок Сборные системы Рулонные баржевые доски Баржевые доски Vergeline (ручные) Баржевые доски Vergeline и любые карнизные баржевые доски передаются, если смотреть со стороны фронтона.Рулонные и плоские баржборды универсальны, как и все изогнутые баржевые доски. Любое уменьшение длины должно производиться с конца без гнезда. Баржевые доски должны быть расположены так, чтобы их перехлест находился непосредственно под концевым перехлестом защитного покрытия, а верхняя часть подкладываемого полотна находилась рядом с хвостом полотна по ходу выше. Если фронтон кирпичный или блочный, расположите заградительную доску на расстоянии 25 мм от поверхности стены. Прикрепите обе ножки баржовой доски к крыше и стене во всех положениях прогонов.Промежуточные крепления должны быть введены по мере необходимости, чтобы гарантировать, что крепления баржевой доски находятся на максимальном расстоянии 750 мм от центра. (Рис. 1-3). Примечание. Поскольку кромка — это часть крыши, которая часто наиболее уязвима для повреждения ветром, там требуется больше креплений, чтобы гарантировать, что баржовые доски в целом и концы баржовых досок в частности всегда надежно закреплены. Пожалуйста, свяжитесь с Marley Eternit для получения дополнительной информации. 200 x 200 мм Прямая длина 1800, 2440, 3000 мм 300 x 300 мм Прямая длина 1800, 2440, 3000 мм 200 x 200 мм Обхват изгиба 1300, 2200 мм 300 x 300 мм / 2 дюйма с шагом 2 1/2 200 x 200 мм Отвод карниза Обхват 1575 мм / 2 дюйма 2 С шагом 1/2 шага (Farmscape) 200 x 200 мм Прямая длина 1525, 2440, 3000 мм 200 x 200 мм Коленчатый 1050 мм Обхват 10, 12 1/2, 15, 17 с шагом 1/2 300 x 310 мм Прямая длина 1800, 2400, 3000 мм 300 x 310 мм Изогнутые коронки 1300 мм обхват / 2 дюйма с шагом 2 1/2 (Farmscape 10, 12 1/2, 15, 17 1/2) Гладкие бортовые доски 200 x 200 мм Прямые длины 1800, 2440, 3000 мм 300 x 300 мм Прямые длины 1800 , 2440, 2440, 3000 мм 200 x 200 мм Коленчатый 1300, 2200 мм 300 x 300 мм Коленчатый 1300, 2200 мм / 2 дюйма с шагом 2 1/2 Лист крыши 200 или Лист крыши 300 Лист крыши 200 или или или 300 Рис.1 Закручивающаяся верхняя доска Рис. 2 Заготовка Vergeline Рис.3 Внешняя баржовая доска с гладким крылом Рис.4 Типовая сборная система 30 Руководство по проектированию профилированных листов Руководство по проектированию профильных листов 31

17 Светопрозрачные листы Детализация конструкции Как правило, потолочные светильники из светопрозрачного листового материала, собранные на месте или на заводе, устанавливаются таким же образом, как и листы из фиброцемента.Основное отличие состоит в том, что полупрозрачный материал тоньше и поэтому требует более частой фиксации. Прозрачные листовые потолочные светильники укладываются без перекрытия, и, поскольку не возникает проблемы со слоями компаунда в концевых перекрытиях, соседние листы из фиброцемента также остаются незащищенными в этих местах соединения. Светопрозрачный лист Кровельный лист Однослойные кровельные люки Marley Eternit может поставить ряд светопрозрачных листов, соответствующих требованиям ACR (M) 001: 2005, и с различными уровнями пожарной безопасности. Полупрозрачные листы должны поддерживаться в каждой позиции прогона профилированными заполнителями, листами из фиброцемента или заглушками из фиброцемента (рис.1). Концевые и боковые нахлесты должны быть герметизированы с помощью двухслойных потолочных фонарей. Двойные потолочные фонари могут быть либо заводскими изоляционными крышами (FAIR), либо сборными на месте. Для получения полной информации о заводских изоляционных крышах проконсультируйтесь с производителями. Кровельные фонари, устанавливаемые на месте. Монтажные потолочные светильники более распространены, поскольку их установка более экономична. Laylight Можно получить плоскую коробку с двойными стенками, размеры которой совпадают с размерами полиизоциануратной плиты. Стыки между коробкой с двойными стенками и изоляционной панелью заклеиваются акриловой липкой лентой на фольгированной основе шириной 50 мм для создания паронепроницаемого покрытия внутри здания.Установка над этим погодостойких листов, по сути, создает тройную обшивку. Лист крыши Уплотнительная лента Рис.1 Детали концевого перекрытия для светопрозрачных оконных проемов Уплотнительная полоса Торцевая заглушка 65 мм назад. Используется в верхней части светопрозрачных листов для поддержки 10-миллиметровой бутиловой полосы. Кровельный лист. Точки сшивания швов. Полупрозрачный лист. Рис. 2. Деталь бокового нахлеста для светопрозрачных листов. Самоуплотняющиеся застежки с стержнем из синтетической резины или шовные болты и шайбы с широкими подшипниками рекомендуются для бокового шва.Саморезы и заклепки нельзя использовать для прошивания боковых нахлестов. Полупрозрачные листы следует закрепить через каждую гофру (не включая боковые нахлёстки) к прогонам (рис.2). Используются те же крепления, что и для конструкций с двойными стенками, все четыре края полупрозрачного листа или области должны иметь опоры / затворы из жесткого пенопласта, предусмотренные внахлестках с листами из фиброцемента. Опорные элементы также должны быть установлены там, где полупрозрачные листы проходят над промежуточными прогонами. Встроенные системы Пожалуйста, свяжитесь с Marley Eternit для получения более подробной информации.Изоляционные потолочные светильники заводской сборки (FAIR) (рис. 4) FAIR доставляются на объект готовыми к установке. Уплотнение может потребоваться на промежуточных прогонах, если воздушный зазор в FAIR не такой глубокий, как изоляция. Всегда следуйте рекомендациям производителя по установке. Рис.3 Типичная сборная система Рис.4 Фиброцементная пленка системы FAIR, но отверстия для просвечивающих листов GRP должны быть на 2 мм больше, а для листов поликарбоната — на 6 мм (для листов длиной до 2 м, в противном случае — с превышением 9 мм). Следует тщательно соблюдать все рекомендации специализированного поставщика полупрозрачных пленок.Рекомендации по креплению зависят от типа, марки и поставщика используемого материала. 32 Руководство по проектированию профнастила Руководство по проектированию профнастила 33

18 Деформационные швы Детали конструкции Компоненты для односкатных и двустенных крыш: Детали шарниров прямого хода (длина: 1800, 2440, 3000 мм) Детали шарниров подвижных частей с изогнутыми венцами (длина: 1300 мм) Концы упоров шарниров Коньковые заглушки из двух частей (см. рисунок внизу справа) Деформационный шарнир Прямой шарнир Рис.3 Колпачок конька подвижного шарнира 311 Рис.1 Деформационный шов и высота от 25 до 30 мм Прогон Регулируемый плотно прилегающий коньк Концевой упор подвижного шарнира вниз, вырезанный в соответствии с деталями площадки 2-х компонентный подвижный шарнир коньковый колпачок Перехлест конька и листа крыши Перехлест подвижного соединения Нахлест Деформационный шов Перехлест листа крыши Рис.2 Вид сбоку деформационного шва Рис.4 Типичная система застройки Коронный лист Прямой деформационный шов Формирование деформационного шва В местах, где должен быть образован деформационный шов, каждый лист разрезается через впадину в центре листа , и полученная пара половинок листов разнесена на 25-30 мм.Деформационный шов следует укладывать так, чтобы верхний конец стыковался с нижним краем следующего листа с уклоном вверх с выдержкой мин. 150 мм нахлест. Детали деформационного шва крепятся к прогонам с использованием того же метода крепления, что и листы крыши, с одной фиксацией в центре деформационного шва на каждом прогоне прогона. Это крепление должно проходить через зазор между двумя половинками листов и не должно затягиваться слишком сильно. (Рис. 1 и 2). Коленчатые колпачки для кривошипных шарниров Корончатые колпачки доступны в ассортименте, подходящем для стандартных коленчатых коньков профиля 6.При укладке изогнутых частей гребня гребня образуйте зазор от 25 до 30 мм, как показано на противоположной стороне, и закройте его крышкой, прикрутив ее непосредственно к прогонам гребня. Обратите внимание, что при укладке прямого подвижного шарнира верхний конец должен стыковаться до перекрытия изогнутой части гребня короны. Коронная крышка, будучи длиннее, чем элемент гребня коронки, будет правильно перекрывать прямой подвижный шарнир. Упорные концы подвижного шва Предназначены для закрытия открытого конца деформационного шва, упорные концы делают так, чтобы они подходили к листу и образовывали прямой деформационный шов.Они должны быть закреплены болтами на шарнире. Крышки коньков подвижных шарниров Используются так же, как и коленчатые коронки подвижных шарниров, но предназначены для установки на них двух частей, плотно прилегающих к гребням (Рис.3). Области применения Деформационные швы предназначены для использования на длинных, непрерывных участках кровли или вертикального покрытия для компенсации тепловых и других движений. BS 8219 рекомендует включать деформационные швы в участки кровли и вертикального покрытия зданий, длина которых превышает 45 метров.Они также должны быть спроектированы так, чтобы они совпадали с любыми конструктивными или деформационными швами, предусмотренными в здании, и в этом случае всегда должен быть деформационный шов по всей системе. Для зданий, в которых температура или влажность выше нормы, или которые подвержены резким перепадам температуры, деформационные швы могут потребоваться с более близкими центрами, чем указано. Свяжитесь с техническим отделом Marley Eternit для получения дополнительной информации. Деформационные швы для одинарных и сборных крыш Рекомендуемые расстояния Длина здания 0-45 м м м 2 Количество деформационных швов Плюс один дополнительный деформационный шов на каждые дополнительные 30 м. Для сборных крыш Рис.4 Деформационные швы, как правило, необходимо формировать только в погодоустойчивых листах профиля 6 для обеспечения движения и обычно не требуются в облицовочной панели или изолированной плите. 34 Руководство по проектированию профнастила Руководство по проектированию профнастила 35

19 Вертикальная облицовка Детали конструкции Профилированные листы могут использоваться в широком спектре вертикальных деталей для сельскохозяйственных, промышленных и жилых помещений. Деформационный шарнир Рис.3 — Внутренняя угловая секция Рис. 4 — Вертикальное подвижное соединение Системы Top Fix При фиксации профиля 6 с помощью крепежных элементов topfix в вертикальном положении необходимо предусмотреть некоторые положения, способные выдержать вес листов, в противном случае листы будут провисать вниз со своего предполагаемого положения. и крепеж и фиброцемент будут перенапряжены. Основание каждого листа должно поддерживаться двумя опорными зажимами, которые зацепляются за направляющую для листов. Зажим изготовлен из стального стержня 13 x 3,2 мм и оцинкован Зажим изготовлен из стального стержня 13 x 3.2-миллиметровый стальной стержень и оцинкованная опорная система Ashgrid AG40, закрепленная в соответствии с рекомендациями Ash & Lacy. Профильная рейка Опорные зажимы должны быть расположены в гофрах впадины рядом с местом крепления. Положение крепления вторичного крепежа Застежки впадины Альтернативное решение, при котором не требуются опорные зажимы, — закрепить листы в гофрах впадины. В листах следует предварительно просверлить отверстие большего размера на 2 мм. Для этого применения подходят следующие крепежные элементы SFS: Горячекатаные рельсы: SD12 T x 70 вместе с шайбами ​​BAZ Крепление SFS на гребне гофры 2 шт.за лист Опорный зажим, используемый на желобе гофры 2 шт. за лист Крепление СФС на гребень гофры 2 шт. за лист Подкладочный лист Опорный зажим, используемый на желобе гофры 2 шт. на лист Рис.5 — Внешний угловой профиль 200 или 300 Холоднокатаные рельсы: SD3 T x 60 вместе с шайбами ​​BAZ. Деревянные рейки: TDC TT x 76 вместе. Рис.1 Вертикальная облицовка с одинарной обшивкой Рис.2 Типичная вертикальная обшивка с двойной обшивкой с помощью BAZ шайба (просверлите пилотное отверстие 4 мм в рейке). Описанные выше методы фиксации можно использовать при аппликациях на одну кожу.Нанесение двойной кожи Пожалуйста, свяжитесь с техническим отделом Marley Eternit для получения более подробной информации. 36 Руководство по проектированию профнастила Руководство по проектированию профнастила 37

20 Вертикальная облицовка (стены с одинарной обшивкой) Детали дизайна Заполнители дверных и оконных проемов Две плоские створки, установленные под прямым углом, придают аккуратный вид боковым сторонам дверных и оконных проемов. Широкое крыло устанавливается за вертикальным листом, а узкое крыло представляет собой плоскую поверхность сбоку от отверстия.Для однослойной облицовки предоставляется наконечник 70 мм. Прикрутите непосредственно к металлоконструкциям или пришейте к гофрированному листу с помощью болтов. (Рис.1) Горизонтальные гидроизоляционные элементы Горизонтальные гидроизоляционные элементы используются в качестве гидроизоляции, когда листовой материал опускается на стену. Одно крыло Z-образной секции помещается за пленкой, а другое крыло — над стеной. Для однослойной облицовки горизонтальный размер составляет 75 мм. Закрепите путем пришивания к листу или привинчивания непосредственно к стальным конструкциям (рис. 2). Примечание Горизонтальные элементы гидроизоляции должны опираться непосредственно на кирпичную или блочную стену или цоколь, чтобы обеспечить надлежащую поддержку статической нагрузке вертикального покрытия.Заполнители перемычек Заполнители перемычек (элементы закрытия карнизов) закрывают гофры вертикальной обшивки над дверью, окном или другими проемами. Доступен выбор спинок от 65 до 250 мм, а фитинг универсален. Закрепите, прикручивая непосредственно к конструкции вместе с защитным покрытием или пришивая к нему шовные болты. На рис. 3 показана типичная деталь из одинарной обшивки со спинкой 65 мм. Рис.1 Заполнитель откоса 210 Рис.2 Горизонтальный оклад Профилированный лист Рис.3 Заполнитель перемычки 70 Профилированный лист Профилированный лист 90 Горизонтальный оклад 90 x 75 x Заполнитель перемычки Zed rail Окно 38 Руководство по проектированию профнастила Руководство по проектированию профнастила 39

21 Разная фурнитура Детализация конструкции Двухсекционные гребни вальмы (только для крыш с уклоном от 15 и более) По внешнему виду они похожи на элементы долины с гладкими крыльями (только для крыш с уклоном от 15 и более). Под остеклением. Фурнитура, закрепленная поверх листов крыши под остеклением, значительно сокращает количество гидроизоляционных элементов фартука. Фурнитура фартука состоит из гофрированного крыла с плоским фартуком.Типичное использование: гидроизоляция гребней (см. Стр. 25), но с поворотом вниз на стыке склонов. Они поставляются в виде отрезков металлической планки, необходимой для обеспечения плоской поверхности между односкатной крышей и вертикальным упором; концы плоских крыльев. Путем зазубрины на этих 3050 мм, включая 100-миллиметровое гнездо, и для получения гидроизоляции. Под остеклением гидроизоляция осуществляется до подъемной крыши, а гидроизоляция под жалюзи — поворачивается на месте в соответствии с гофрами до стандартного угла 10 (включенный угол 160).розетки шарнирные и закреплены с каждой стороны лопастей. Сверху листы крыши и листы крыши внахлест обеспечивают плотное прилегание к бедрам. Розетку всегда следует размещать вверх по склону. Их также можно использовать для закрытия вертикальной фиксации с обеих сторон перехлеста. Детали фартука Листы должны быть обрезаны как можно ближе к выступу и заделаны герметиком для желобов. защитное покрытие на карнизах или подоконниках (см. стр. 38). Под сделаны со стандартной левой розеткой и по возможности точкой пересечения.Соединение раструба. Листы крыши герметично соединяются с крыльями ендовы с помощью остекления. (Рис.3). могут использоваться на листах, укладываемых слева направо, всегда должны быть установлены по уклону средства укладки раствора, привязанного к проволочной сетке. или справа налево, изменяя их положение относительно бедра. Крепление осуществляется болтами непосредственно к набедренным стропилам или (Рис. 2) к боковому нахлесту листового материала в соответствии с небольшими рулонными прогонами, или путем пришивания к листам с дополнительным креплением, подробно описанным в Примере 1 на стр. 25.застежки. (Рисунок 1). Рис.1 — Двухкомпонентные гребни на бедрах Рис.2 — Элементы долины Рис.3 — Элементы гидроизоляции под остеклением Рисунок 4 — Элемент гидроизоляции фартука Фрагмент долины Лист кровли Заливка строительным раствором Гидравлический гидроизоляционный слой, выполняемый подрядчиком Финишный гидроизоляционный элемент Стандартный угол Профилированный лист Стандартный угол 10 Под остеклением Гидроизоляционный элемент Гидроизоляционный элемент фартука 40 Руководство по проектированию профнастила Руководство по проектированию профнастила 41

Руководство по подготовке PS&E: Подготовка набора планов

Якорь: #CHDEACGE

Раздел 3: Подготовка набора планов

Якорь: # i1022810

Обзор

Планы являются оригинальными чертежами (или репродукциями), утвержденными инженером, которые являются частью контракта и которые четко показать расположение, характер, размеры и детали всех предлагаемых работ.В следующих параграфах обсуждается

Цели планов . Три основные цели планов

Якорь: #JRBGMHEJ
• Для подготовки потенциальных участников торгов ставка как можно точнее
Якорь: #JELGWCJD
• Государственному строительному инспектору-подрядчику. команды для эффективного и точного контроля и выполнения строительства
Якорь: #JPFMXGSO
• Для точного учета строительства для дальнейшего использования.

Результат неясных / неправильных планов . Точный и четкие планы необходимы для достижения цели точного предложения, эффективное строительство и хорошие постоянные отчеты. Не понятно и / или неправильные планы обычно приводят к увеличению затрат и т. д. работают на государственный персонал по следующим причинам:

Якорь: #TWTHVPNE
• Неполные или неточные планы требуют дополнительная обработка и обработка и, следовательно, обходятся государству больше времени и денег, чтобы получить договор на сдачу в аренду.
Якорь: #GSPRPLMJ
• Данные, которые неясны или интерпретируются в использование более чем одного способа может привести к повышению цен предложений подрядчиков. Неясные данные также могут привести к искам о дополнительной компенсации и / или больше рабочих дней подрядчиком после присуждения контракта.
Якорь: #JGOIVTOH
• Неправильные или неполные планы могут ускорить заявки на изменение, требующие дополнительной обработки, обычно увеличиваются затрат и может вызвать задержки проекта.

Последовательность планов . Следующий план Последовательность листов рекомендуется для единообразия в наборе планов развитие по всему штату.

Это руководство может применяться как к внутренним, так и к разработанным консультантами планы. Остальная часть этого раздела следует схеме и описывает эти требования, которые должны быть выполнены во время фактического производства листов плана проекта:

Якорь: # i1023238

Общие типы чертежей

Это планы, обсуждаемые ниже:

Якорь: # i1023278

Титульный лист

Титульный лист (пример Титульного листа см. titleht.) это первый лист планов. Он должен быть аккуратным и содержать все информации, как описано ниже. Цель заголовка Лист предназначен для:

Ниже приводится содержание титульного листа:

В следующих параграфах обсуждается это содержание.

Основная надпись .Он расположен в верхнем в правом углу и обозначает планы по номеру проекта, району обозначение, округ, рабочий номер контрольного участка (CSJ) и шоссе имя и номер.

Расчетная скорость и среднесуточные объемы трафика (ADT) . Укажите расчетную скорость шоссе в милях в час (миль / ч).дизайн скорость и ADT должны отображаться на титульном листе всех проектов кроме тех, где на Форма 1002. Подробное объяснение использования расчетной скорости и ADT см. Главу 5, раздел 2: Лист данных для представления PS&E (Форма 1002).

Продолжительность проекта .Для каждого CSJ показать разбивка проезжей части и мостов, длина в футах сокращена до двух десятичные знаки. В разбивке также должны быть показаны проезжая часть и мост. длина в милях, усеченная до трех десятичных знаков. Общая длина показанное должно соответствовать экрану DCIS P1.

Название и номер шоссе, округ и номер проекта .Они показаны большими заглавными буквами для облегчения идентификации. и обработка.

Пределы . Показать пределы предлагаемого строительства. Это должно соответствовать ограничениям, указанным в авторизации проекта. и на экране идентификации проекта DCIS (P1).

Классификация проектов и виды работ .Текст классификации проекта должен гласить: «Для строительства из ХХХХ », где ХХХХ соответствует классификации проекта отображается на экране DCIS P1. Список классификации проектов Сокращения, отображаемые на экране P1, находятся в DCIS Руководство пользователя , Приложение Б. Тип рабочего текста должен быть следующим: «Состоит из ГГГГ». где ГГГГ соответствует типу рабочего поля, показанному на Экран DCIS P5.В качестве альтернативы тип описания работы могут быть выполнены в соответствии с обложкой предложения, что «для работы, состоящей of YYYY », где YYYY соответствует типу рабочего поля на Экран DCIS P5.

Схема проезда . Предоставьте четкую карту подходящий размер, показывающий расположение проекта по отношению к физические ориентиры, другие автомагистрали и / или перекрестки.К тому же, ограничения проекта по СОС, границами округа и города, ссылка также должны быть показаны маркеры, масштаб графической карты и стрелка севера. В начале и в конце каждого проекта должны быть указаны станции, CSJ и справочные маркеры для каждого CSJ.

Указатель листов . Указатель листов может отображаться на титульном листе или напрямую ссылаться на другой лист после титульного листа.В указателе должны быть указаны номера листов и название или сокращения в том виде, в котором они появляются на листе. Все листы должны быть перечислены, включая ПУСТЫЕ номера листов. Все стандартные листы перечисленные будут иметь символ звездочки (или другой символ) для идентификации их как стандартные листы. Указатель листов сопровождается отметка об утверждении ответственного инженера на использование стандартных листов входит в планы.(См. Раздел 3, Инженер Seal и TxDOT Copyright Requirements, для получения дополнительной информации.)

Дата принятия регулирующих технических условий . В государственных проектах укажите «Особые условия труда для государственных Проекты ». Для проектов Federal-Aid укажите название и дату соответствующего необходимые условия контракта.

Исключения, уравнения и железнодорожные переезды . Список по номерам станций и длине. Отобразить как НЕТ, если не применимо.

Исключениями являются ограничения количества станций и длины, которые исключены из проекта. Уравнения используются для отображения перехода проекта от одного набора номеров станций к другому набору.

Блок (и) подписи . Блоки подписи обычно требуются для регионального инженера, отвечающего за планы, Директор по транспорту, планированию и развитию округа Инженер-конструктор, районный инженер. Проекты, требующие Дополнительные блоки подписи следующие:

Якорь: #KGNIAGPV
• Проекты разработаны консультантами: инженер-консультант
Якорь: #QSRGINUC
• Проекты с участием городов, уездов, ирригации или водные районы, инженерные корпуса и т. д.: соответствующий чиновник

Инспекция зарегистрированного специалиста по доступности (СКС) (если нужно). Для проектов стоимостью более 50 000 долларов США в пешеходных элементах, обзор планов строительства до для сдачи в аренду и окончательного осмотра СКС требуется. Для этих проектов, на титульном листе должно появиться следующее примечание:

Зарегистрированный специалист по доступности (РАН) requiredTDLR No.EABPRJ __________

Номер TDLR будет добавлен к титульному листу после того, как проект зарегистрирован и ему присвоен номер. Для дополнительной информации о требованиях к инспекции и координации СБК см. строительство Страница Дивизиона «Перекресток».

Условные обозначения условных обозначений (если нужно) .Эта легенда может отображаться в нижнем левом углу. Большинство титульных листов уже содержат эти символы; поэтому проверьте что символы соответствуют символам на планах и расположении карта.

ПРИМЕЧАНИЕ: Для проектов, в которых задействовано несколько CSJ, отдельные продолжительность проекта или длинные индексы, приведенная выше информация может быть включены в дополнительные листы.

Для проектов, требующих проверки Департаментом Техаса лицензирования и регулирования (TDLR) на этапе строительства, включить это примечание:

ТРЕБУЕТСЯ ОСМОТР TDLR

Это служит напоминанием строительному персоналу о необходимости информировать сотрудникам TDLR и согласовать подходящее время для их посещения проектную площадку и осмотрите элементы, связанные с пешеходами.

Требования к представлению PS&E и политику TDLR см. к Главе 5, Разделу 6.

Якорь: # i1023493

Макет проекта

Этот лист (ы) (Пример листа макета проекта см. пролай.) предназначен как обзор проекта.Другая информация, которая могут быть включены данные горизонтального выравнивания, предварительное предупреждение о проекте подписание или информация, не указанная в других планах.

Якорь: # i1023504

Типовые участки проезжей части

Типовые участки проезжей части (на примере Типовой Таблицу разделов см. typsect) должно быть максимально просто и при этом обеспечить необходимую конструкцию данные.Общее представление о характере строительства в каждая часть проекта необходима, но множество деталей может сбивать с толку. Цель — показать все компоненты и размеры проезжей части в пределах перпендикуляра полосы отвода к центральной линии для каждого изменения существующих функций или предлагаемых проезжая часть. Ниже приводится содержание Типового раздела проезжей части. Лист:

Обсуждение этого содержания приводится ниже.

Существующий типовой раздел . Эта секция показывает приблизительную глубину, ширину и пределы станций существующих дорожные материалы.

Предлагаемый типовой раздел . Эта секция показывает размеры, глубину и ограничения для каждого типа материала в Предлагаемая конструкция дорожного покрытия.Также необходим типовой разрез для таких объектов, как съезды, объездные дороги, перекрестки и т. д. Барьеры и если применимо, следует показать ограждение металлической балки. К тому же, пределы других применимых работ, таких как обработка верхнего слоя почвы и посев, также могут быть показаны бордюр, желоб и т. д.

Линия уклона профиля (ПГЛ) .PGL показывает расположение проезжей части, которое представляет линию уклона, показанную на план и профильные листы. Кроме того, другие необходимые контрольные точки, такие как в качестве базовой линии или осевой линии проекта, осевой линии проезжей части и отметки над уровнем моря должны быть показаны точки поворота.

Границы станции . В этом разделе показана станция ограничения для каждого раздела.Следует проверить каждый типовой раздел чтобы убедиться, что для всей проезжей части проекта показан участок и что ширина проезжей части соответствует ширине, указанной на плане. и профильные листы.

Глубины . В этом разделе показана толщина в дюймах каждого слоя в конструкции дорожного покрытия. Примерный количество на станцию ​​может быть показано для каждого раздела.Каждый тип материал должен быть четко обозначен. Если предлагается стабилизация, укажите тип.

Поперечные откосы проезжей части . Показать поперечные уклоны для предлагаемых типовых участков в процентах (%).

Боковые откосы проезжей части . Показать боковые откосы как отношение горизонтального расстояния к вертикальному (H: V).

Габаритные размеры . Показать размеры для:

Уникальные описания . Включите любые уникальные описания конструкции дорожного покрытия или пояснительные примечания, такие в дальнейшем:

Расположение подсобного помещения .Если инженерная линия преобладающий на участке проезжей части, показать идентичность линии и приблизительный глубина (если известна). Следует использовать примечание, подобное следующему: «Расположение подземных коммуникаций приблизительное».

Якорь: # i1023687

Общие примечания

Эти записи (для примера Главные примечания, видеть генеральный), созданы, как описано в Главе 3, Разделе 5, Общие примечания руководства, помещаются на плановые листы офисом округа до окончательная подача PS&E.

Якорь: # i1023699

Сметные и количественные ведомости

В следующих параграфах обсуждаются эти аспекты оценки. и количественные (E&Q) листы (например, E&Q Sheet, видеть экв2):

Назначение .Назначение E&Q Sheet состоит в том, чтобы предоставить список всех статей оплаты и предполагаемое количество в договоре. На этом листе также есть место для окончательных количеств после завершения проекта. Номера позиций, описательные коды, Номера специальных положений, описания позиций, единицы измерения и альтернативные предложения также показаны.

Используйте .Таблица E&Q резюмирует работа, которую необходимо сделать, если в планах более одного CSJ или проекта или если задействовано местное участие. Они также упрощают планы показывая общее количество каждого элемента работ, задействованных в строительство проезжей части. Если количества точные, подрядчику будет предложено представить более низкие цены предложения с минимальными непредвиденные расходы.

Список литературы . Окончательный E&Q Sheet есть нанесен в районном офисе до окончательной подачи PS&E. В Описываются формат ввода E&Q Sheet и процедуры построения графиков. подробно в Руководстве пользователя DCIS , Глава 4, Инструкции для Таблицы E&Q.Также можно связаться с соответствующим ИТ-администратором.

Якорь: # i1023742

Сводные листы

Назначение сводной ведомости (см. tcpsum, Roadsum, и Drainsum) состоит в том, чтобы дополнить или заменить сводку итогов работы по отдельным плановые листы и свести воедино количества по всем позициям работы.Содержание сводной таблицы обсуждается в параграфы ниже:

Вид, количество и место работы . Резюме В ведомостях следует указать вид, количество и место работы для отдельные расчетные статьи предлагаемого проекта.

В отдельных количествах .Сводные таблицы должны показать отдельные количества для каждого элемента управления или проекта, участие города, участие округа и т. д.

«Информация исполнителя» кол-во . Количества указаны в сводном листе (ах) «Для информации Подрядчика. Только »следует отметить как таковой.

Предметы заявки соответствуют смете .Описание Количество позиций заявки должно соответствовать описанию, указанному в смете. Рекомендуется, чтобы заголовки отдельных позиций были простыми. насколько возможно. Как минимум, номер позиции с кодом описания, должно быть указано общее описание и единицы измерения.

Якорь: # i1023795

План управления движением

В следующих подразделах обсуждается

Якорь: # i1023819

Таблицы плана управления трафиком (TCP)

Параграфы ниже относятся к этому TCP Sheet (см. типсек, tcptypxs, и tcpdrvwy) темы:

Назначение .Таблицы плана управления трафиком (TCP), в деталях, соответствующих сложности проекта, следует предоставить для движения транспорта через зону строительства или вокруг нее в безопасный, быстрый и понятный способ. Они также используются для предоставления для защиты путешествующих людей, рабочей силы, пешеходов, строительного оборудования и рабочей зоны от несчастных случаев до использование устройств управления движением.

Стандартные листы . Когда практично, стандартный Следует использовать листы, разработанные отделениями или районами. Каждый рабочая зона отличается, и стандартные плановые листы не покрывают все ситуации. В этих случаях стандартные плановые листы могут быть используется в качестве отправной точки, с которой план управления движением может быть развитым.

Порядок работы . Последовательность рабочих листов должны быть включены в планы, если предлагаемая работа вызывает затруднения движение транспорта или строительные процедуры в рамках проекта пределы. Из ведомостей контроля дорожного движения должно быть видно, что расположение строительных знаков, разметка тротуаров, строительство разметка дорожного покрытия, устройства регулирования движения и т. д., необходимы для контролировать движение во всех точках в любой последовательности работы. В макеты должны отображать этапы строительства проектов.

Типовые сечения разных этапов строительства должны быть включены в последовательность рабочих листов. Эти сечения очень полезны для дальнейшего уточнения ширины рабочих зон и способ обработки трафика.Чем понятнее и тщательнее ПТС тем более гладкой и безопасной будет конструкция. Пояснительный повествование может быть включено на эти листы в Общие примечания (в Пункт 502), или в специальном положении три-ноль.

За пример схемы управления движением и последовательности работ лист, см typseq и tcptypxs.Например, лист подробных сведений о плане управления дорожным движением, видеть tcpdrvwy.

Общие примечания . По второстепенным проектам TCP обычно описывается в общих примечаниях в пункте 502. Большинство планы должны включать Таблицы стандартов на строительство баррикад и строительства.

Якорь: # i1023886

Стандарты дорожного движения

Имеются стандартные листы управления движением рабочей зоны на графике из отдела управления дорожным движением Раздел (TRF-TE).Эти листы можно скачать из Интернета TxDOT. сайт ( http://www.dot.state.tx.us/insdtdot/orgchart/cmd/cserve/standard/toc.htm).

Якорь: # i1023897

Описание проезжей части

Следующее обсуждение деталей проезжей части охватывает

Якорь: #LKXGIMQD

Контрольный список опросов

Следующие параграфы охватывают этот Контрольный индексный лист опроса. темы:

Назначение. Цель сюрвейерского контроля Индексный лист должен показать общий вид проекта и взаимосвязей первичной монументации и изыскательского контроля, использованных при подготовке проекта. Этот лист следует использовать вместе с Горизонтальный и вертикальный контрольный лист.

Рекомендации. Этот лист должен быть предоставлен за все проекты 4R.Кроме того, этот лист должны быть предусмотрены для проектов 3R, предполагающих существенные изменения к вертикальному уклону и / или горизонтальному выравниванию существующего приобретение объекта и / или полосы отвода.

Контрольные точки, указанные на контрольном индексном листе съемки. должны соответствовать информации, отображаемой на горизонтальных и Вертикальный контрольный лист.Индексный лист контрольного обследования должен быть подписано и скреплено печатью профессионального инженера (PE), непосредственно ответственного ответственность за съемку. Этот лист также может быть подписан и скреплен печатью. ответственным зарегистрированным профессиональным геодезистом (RPLS) если того требует район.

Содержание . Ниже приводится содержание Индексного листа контрольного обследования:

Якорь: #QNIFUFTC
• Общий вид проекта и набор памятников первичного контроля для контроля проекта Идентификация контрольных точек Базовая линия и / или центральная линия График (полоса) Масштаб Север Подпись ArrowPE, печать и дата.

(Пример контрольного листа опроса см. Surveyindex.)

Якорь: #KBJIVSOV

Горизонтальные и вертикальные контрольные листы

Следующие параграфы посвящены этим горизонтальным и вертикальным элементам управления. Темы листа:

Назначение. Назначение горизонтального и вертикальный контрольный лист для определения первичного контроля обследования и памятники контрольного обследования, использованные при подготовке проект. Этот лист следует использовать вместе с Опросом. Контрольный индексный лист, который содержит общий вид проекта и взаимосвязь первичной монументации и обследования использовались при подготовке проекта.

Рекомендации. Этот лист должен быть предоставлен за все проекты 4R. Кроме того, этот лист должны быть предусмотрены для проектов 3R, предполагающих существенные изменения к вертикальному уклону и / или горизонтальному выравниванию существующего приобретение объекта и / или полосы отвода.

Контрольный лист по горизонтали и вертикали должен быть подписан и опечатан профессиональным инженером (PE) в прямом ответственном ответственность за съемку.Этот лист также может быть подписан и скреплен печатью. ответственным зарегистрированным профессиональным геодезистом (RPLS) если того требует район. Карты расположения контрольных точек должны быть нарисованными в масштабе и предоставить достаточно информации, чтобы точка может быть расположена.

Содержание. Ниже приводится содержание горизонтального и вертикального контрольного листа:

Для примера горизонтального и вертикального контрольного листа, видеть h_v-контроль.

Якорь: # i1023922

Лист данных о выравнивании

Таблицы данных центровки

должны быть предоставлены для всех 4R проекты. Кроме того, этот лист должен быть предоставлен для проектов 3R. которые включают существенные изменения вертикального уклона и / или горизонтального выравнивания приобретения существующего объекта и / или полосы отчуждения.Выравнивание листы данных должны (как минимум) включать следующую информацию:

Рекомендуется импортированный выходной файл COGO или GEOPAK.

Пример таблицы данных горизонтального выравнивания см. horzalgn.

Якорь: # i1023933

Таблицы плана и профиля

Следующие параграфы охватывают этот План и Профиль (P&P) Лист.(Пример таблицы P&P см. pavplanp.) темы:

Назначение . Назначение таблиц P&P показывает горизонтальное и вертикальное выравнивание и может описывать другая работа, которую нужно сделать. На этих листах также будут показаны существующие функции которые обычно получают с помощью аэрофотосъемки.

Указания . Ясность и полнота — это правило, которому необходимо следовать при составлении Таблиц P&P. План и виды профиля обычно показаны на одном листе, но могут быть показаны на отдельных листах, где виды в плане занимают много пространство, и было бы непрактично отображать вид профиля на тот же лист.Графические масштабы различаются в зависимости от типа и размера проект и объем необходимой информации. Самый распространенный масштабы, используемые для видов в плане: 1 дюйм равен 100 футов и 1 дюйм равняется 50 футов, при этом соответствующий 1 дюйм равен 10 футов и 1 дюйм соответствует 5 футов вертикальной шкале.

Содержимое вида сверху .Следующие содержимое части планов P&P с видом сверху:

Начало и конец проекта . Показать номер проекта, номер станции номер контрольной секции и ссылка маркер со стрелкой-выноской для каждого контрольного разрыва. Станции должны увеличивайте слева направо на листах плана.

Позиционирование осевой линии, касательные пеленги и уравнения . Номера станций следует указывать с интервалом 500 футов с помощью галочки. отмечает каждые 100 футов.

Горизонтальные изгибы . Показать точки кривизны, и точки касания на центральной линии с маленькими кружками / пузырями.Покажите точки пересечения в виде маленького треугольника. Перечислите дельту, кривая радиуса, радиус, касательная и длина где-нибудь на листе отождествляя каждую кривую с точкой пересечения станции.

Вираж. Показать размещение переходов от нормальной коронки до полного виража и от полного виража к нормальной кроне.Укажите используемый emax.

Пересечение дорог и проездов . Показать осевая линия станции, название, ширина линии собственности и предлагаемые радиусы. Показывать пределы застройки (обычно до полосы отвода главная проезжая часть).

Существующие и предлагаемые водопропускные трубы .Для креста дренажные конструкции показывают размещение, а для параллельных дренажных конструкций показать пикетирование и смещение.

Особенности местонахождения . Показать стрелку на север, эталонные данные, полосы отвода, служебные помещения и сервитуты, указатели полосы отвода, уездные линии, ограничительные линии города и станции, углы разрезов, геодезические линии и линии контроля доступа.

Ведомость итогов по объектам проезжей части (по желанию). Показать номера позиций, описание, приблизительное количество и единицы измерения. Поместите на лицевую сторону листа.

Разное

Якорь: #FLYMBDJD
• Показать мосты и их начальная и конечная станции.
Якорь: #FOQDDEKK
• Показывать направление сверхвысоты, скорости, и начальные и конечные переходные станции, и указать ось вращения.
Якорь: #VYUNPPXJ
• Показывать ширину полосы отвода и ширины проезжей части в каждом перерыве, а также в начале и в конце каждого листа.
Якорь: #OXRLXIPF
• Справочные листы компоновки проезжей части, если применимо для деталей, которые не могут быть отображены на планах.
Якорные: #DISELLGF
• Показать расположение подпорной стены.
Якорь: #BJUKUATD
• Показывать блоки канав и выравнивание специальных канавы и каналы. Вместо плановых листов эта информация может отображаться на других листах-схемах водоотведения.
Якорь: #OKDWLNWE
• Показать железнодорожные переезды, поперечные ограждения, и каналы со стрелками направления потока.
Якорь: #UASBQRTO
• Изображение ступней и вершин склонов. иногда бывает полезно.

Профиль просмотра содержимого . Следующее являются содержимым раздела просмотра профиля в таблицах P&P:

Предлагаемая шкала оценок .Используйте тяжелое твердое тело линия. Отобразите точки вертикального пересечения в виде небольшого треугольника. Показать точки вертикальной кривизны и точки вертикального касания с маленькими кружками / пузырями и дайте данные кривой около точки вертикали пересечение. Отобразите процентную оценку по касательной до трех знаков после запятой. Дайте описание линии уклона профиля (например, трасса A, Rt. Водосточный желоб, левый фасад).

Профиль естественный шлифованный . Используйте светлый штрих и дайте описание (например, Existing Centerline FM 76).

Отметки . Показать предлагаемые и существующие возвышения с интервалом 50 футов.

Коммунальные услуги .Показать вид в плане напротив и укажите высоты, если они известны, или размеры глубины, если они известны.

Станции и отметки . Показать станцию числа по дну и отметки по сторонам листа.

Сооружения / водопропускные трубы . Показать ниже и в линия с видом в плане.

Якорь: # i1024173

Другие листы

Для более крупных проектов некоторая информация, которая обычно могут быть расположены на листах P&P могут быть расположены на других листах плана например, схемы проезжей части и моста для большей ясности и полнота. Следующие определения определены ниже:

Детали перекрестка .Используется для отображения тротуара контуры, тротуары, пешеходные пандусы и любые детали, требующие в большем масштабе (для ясности), чем в основных таблицах P&P. (За пример укладки деталей см. intrdtls.)

Детали проезжей части . Они используются для обеспечения соответствующие строительные детали, такие как структура дорожного покрытия, классы, пределы строительства и др.

Разные подробности . Для таких предметов как типы бордюров, стандартные проезды, модификации проезжей части, детали тротуара, детали рампы бордюра и т. д. (Например, разное детали мощения см. miscpav.)

Стандарты проезжей части .Такие как ограждение, глушители ударов, стандарты бетонного покрытия и т. д.

Якорь: #

i1024225 подпорных стен Детали

Обсуждение ниже охватывает следующие темы подпорных стен:

Анкер: # i1024248

Макеты подпорных стен

См. Руководство по геотехнике для больше информации о схемах подпорных стен и конструкции фундамента.Следующие параграфы посвящены

Для примера компоновки листа подпорной стенки, см Геотехническое руководство , Глава 6.

Указания . Горизонтальные и вертикальные элементы управления для подпорных стен в плане и на фасаде, с типовой стеной поперечное сечение.Показать линию верха стены и предполагаемую линию земли (обычно Минимум 1 фут над нижней частью стены) в виде профиля.

Содержимое вида сверху . Следующие содержимое вид в плане части компоновки подпорной стенки листы:

Начало и конец стены .Показать, начать и конечные станции, подпорное выравнивание стены, включая смещение.

Контроль размещения проезжей части, касательных подшипников и уравнения . Номера станций следует указывать на Интервалы 500 футов с отметками каждые 100 футов.

Горизонтальные изгибы .Показать точки кривизны, и точки касания на центральной линии с маленькими кружками / пузырями. Покажите точки пересечения в виде маленького треугольника. Перечислите дельту, кривая радиуса, радиус, касательная и длина где-нибудь на листе отождествляя каждую кривую с точкой пересечения станции.

Типовые сечения стен .Показать местоположение стены по отношению к тротуару, проезжей части, рельсам, перекрытиям и детали дренажа.

Пересечение дорог . Показать местоположение всех дорог или проездов в пределах стены.

Принадлежности для дренажа .Показать местоположение всех дренажных принадлежностей, расположенных в пределах стены.

Особенности местонахождения . Показать стрелку на север, полосы отвода, служебные и служебные каналы.

Лист итоги для удержания элементов стены (необязательно) . Показать номера позиций, описание, приблизительное количество и единицы измерения.Поместите на лицевую сторону листа.

Содержание просмотра профиля . Следующее является содержанием вида профиля части подпорной стенки макеты листов:

Предлагаемая шкала оценок . Используйте тяжелое твердое тело линия. Покажите точку вертикального пересечения в виде маленького треугольника.Показать точки вертикальной кривизны и точки вертикального касания с маленькие кружки / пузыри и данные кривой возле точек вертикального пересечение. Отобразите процентную оценку по касательной до трех знаков после запятой. Показывать верх и низ линий уклона стен.

Профиль естественный шлифованный . Используйте светлый штрих строку и дайте описание (например,g., существующая осевая линия FM 76).

Отметки . Показать предлагаемые и существующие возвышения с интервалом 50 футов.

Коммунальные услуги . Показать напротив вида в плане и указать высоты, если они известны, или размеры глубины, если они известны.

Станции и отметки .Показать станцию числа по дну и отметки по сторонам листа.

Принадлежности для дренажа . Показать высоту и выровняйте с видом сверху.

Якорь: #

i1024437 подпорных стен Стандарты

Сюда входят стандарты, такие как монолитная стена, механически стена из стабилизированного грунта (MSE), специальный рельс и т. д.Сохранение настенные стандартные листы можно найти на Мост Страница стандартов подразделения.

Якорь: # i1024447

Детали дренажа

См. Руководство по гидравлическому проектированию для информация о деталях конструкции дренажа. Обсуждение деталей дренажа ниже обложки:

Якорь: # i1024489

Лист карты дренажной зоны

Карты водосборных территорий составлены в удобном масштабе для включения все дренажные участки проекта.Цель этого листа должен задокументировать размер и расположение водосборов, используемых для определения размера каждого дренажных сооружений и / или принадлежностей. Следующие содержимое листов карты дренажной зоны (например, дренаж Лист карты местности, см. дренаж. Для выезда карту водосбора см. слив.):

Якорь: # i1024521

Таблицы гидравлических расчетов

У каждого пересечения ручья классификации мостов будет свой собственный гидравлический паспорт. Гидравлические расчеты водопропускных труб состоят из таблицы расчета стока и таблицы расчета водопропускной трубы. Дополнительные таблицы потребуются для отображения расчетов для ливневой канализации трассы и входы, если эти принадлежности включены в планы.Целью этого листа является проверка конструкции конструкции и документирование расчеты. Ниже приводится содержание Гидравлического расчета. Лист:

Требования к классификационной структуре мостов . Каждый поток, пересекаемый структурой классификации мостов, будет иметь на листе гидравлического расчета: поперечное сечение поймы, расчеты стока с указанием используемого метода, высоты vs.кривая разгрузки и кумулятивная кривая транспортировки, если есть множественное разделение потока. (Для примеров компоновки водопровода мостового класса Лист см. brdgculv и Culvlay.)

Расчет стока . Расчет стока для водопропускных труб, ливневой канализации и водоприемников необходимо указать метод используется (т.е. Rational или USGS) и значения, используемые для интенсивности, коэффициент стока и т. д., используемый для расчета объема стока для каждой площади дренажа.

Стандартные расчетные таблицы . Мост В отделе гидравлики Дивизиона есть стандартные таблицы расчетов для расчет водопропускной трубы, ливневой канализации и входа, которые могут быть использованы в планах.(Пример расчета стока см. runcomp; для расчетов на входе дренажа см. inltcomp; для шторма канализационные расчеты, см. sscomp.)

Якорь: # i1024566

Поперечные сечения водопровода, компоновка и спецификации

Каждая водопропускная труба, задействованная в предлагаемых работах, должна иметь крест раздел, в котором показаны работы, которые необходимо выполнить, описание водопропускная труба и сводка расчетных количеств.Кроме того, класс моста У водопропускных труб также должны быть схемы, отображающие ту же информацию. Ниже приводится содержание Поперечного сечения водопровода, Планировки. и подробные листы:

Кроме того, структура каждого класса мостов по всей стране присвоили национальный инвентарный номер моста. Это 15-значное номер с последними тремя цифрами, обозначающий постоянную структуру количество.Национальный инвентарный номер моста состоит из следующего:

Постоянный структурный номер (PSN) присваивается Bridge Дивизия. Каждой структуре классификации мостов назначается отдельный количество. Этот PSN должен быть отражен в заголовке моста. Категория работы в смете. Пользователь должен связаться с мостом Инспекционный отдел Мостового отдела для получения PSN для всех существующие или предлагаемые структуры, содержащие позиции предложений в планах оценить.

Якорь: # i1024721

Таблицы плана и профиля

На виде в плане показано расположение водоприемников, ливневых коллекторов, водопропускных труб и др. канавы и т. д., при этом не показаны все детали проезжей части. вид профиля покажет участки ливневой канализации (тип, размер и длина) с соответствующими профиль деталей, таких как

Пример плана водоотвода и профильный лист смотреть, смотреть дренаж.

Якорь: # i1024754

Прочие сведения

Для таких позиций, как

Пример различных деталей дренажа см. miscdrn.

Якорь: # i1024796

Стандарты дренажа

Стандарты дренажа включают

Стандартные листы дренажа можно найти на Мост Страница стандартов подразделения.

Якорь: # i1024826

Утилиты

Необходимо учитывать следующие вспомогательные предметы:

Якорь: # i1024851

Существующие утилиты

Отдельные листы будут предоставлены, только если проект также включает предлагаемые коммунальные услуги. Существующие утилиты обычно включаются на проезжей части P&P Sheets.

Якорь: # i1024861

Предлагаемые схемы расположения служебных программ (P&P)

Рассмотрите схемы служебных P&P, если такая работа включена в проекте.

Якорь: # i1024871

Utility Standards

При необходимости учитывать стандарты энергоснабжения.

Якорь: # i1024881

Мосты

Для получения подробной информации о деталях конструкции см. Мост Подробное руководство в разделе «Дизайн» Мост Страница публикаций на интернет-сайте TxDOT.Мостовые листы рассмотреть включить

Якорь: # i1024905

Гидравлические данные моста

Эти данные могут быть показаны на отдельном листе или могут быть включены в отдельном гидравлическом отчете.

Якорь: # i1024915

Схема моста

Для примера схемы моста перейдите на мост Подробное руководство .Каждый мост, который будет построен, или расширенный имеет макет, который наглядно иллюстрирует предлагаемую работу нарисованный в обычном масштабе 1 дюйм равен 50 футам по горизонтали и 1 дюйм равен 5 футам по вертикали. Следующие параграфы посвящены этим аспекты планировки моста:

Национальный мостовой инвентарный номер .Каждые структура по всей стране внесена в Национальный список мостов Номер. Это 15-значное число, последние три цифры которого номер постоянной структуры. Национальный инвентарный номер моста состоит из следующих частей:

PSN присваивается отделом мостов. Классификация каждого моста конструкции присваивается отдельный номер.Этот PSN должен быть отражен в рубрике мостовая категория работ в смете. Пользователь должен связаться с отделением инспекции моста на мосту. Подразделение для получения PSN для всех существующих или предлагаемых структур содержащие позиции заявки в смете планов.

План-план . Ниже приводится содержание для макета плана:

Якорь: #AHXIJYGR
• Справочная линия, Осевая линия или линия уклона профиля (подшипник и местоположение)
Якорь: #JSATCUGK
• Начало и конец мостовых станций и Возвышения
Якорь: #HBYVPPJP
• Все изогнутые станции и подшипники
Якорь: #XXKRCDKX
• Тип соединения брони, расположение и размер Печать (если используется)
Анкер: #TWNVMXLL
• Ширина (габаритная, проезжая часть, обочины и т. Д.)
Якорь: #WMKJVSUR
• Подход к перекрытию и возвраты на бордюр
Якорь: #MWTFROYN
• Направление движения и / или потока
Якорь: #GNHWIPLQ
• North Arrow
Якорь: #CKLMCECS
• Правильное нанесение контрольных отверстий, идентификация, и расположение
Анкер: #DALIHPNJ
• Горизонтальные зазоры (при необходимости, для сооружения, инженерные сети, железные дороги и т. д.)
Якорь: #INISFIOM
• Полоса отвода (если применимо)
Якорь: #XBGPAEAA
• Данные горизонтальной кривой (если применимо)
Якорь: #UXMAHXIT
• Поперечный уклон и / или вираж (если применимо)
Якорь: #AYSMDEVJ
• Пределы каменной наброски, блокировка вокруг колонны
Анкер: #PVRLJGYT
• Угол (ы) перекоса конструкции и / или изгибов
Якорь: #PYMXWDAN
• Тип перил (укажите тип перил и покажите номинальная поверхность рельса)
Якорь: #BUFPECVL
• Номера линий балок (в соответствии с пролетом Детали).

Профиль профиля . Ниже приведены содержимое макета профиля:

Анкер: #EFMOMMTL
• Общая длина структуры
Якорь: #DDLLSWNL
• Длина и типы узлов / пролетов
Якорь: #NBHKCLUT
• Общая длина, лимиты оплаты и Тип перил (расстояние между стойками брусьев, если требуется для расчистки стыков плит)
Якорь: #FCJXLSHS
• Данные вертикальной кривой и класс
Якорь: #GXPPADDB
• Начало и конец мостовой станции и Высота
Якорь: #QXONDLSH
• Условия фиксированного / расширения при всех изгибах
Якорь: #XIUQFYEG
• Минимальные расчетные вертикальные зазоры и другие необходимые зазоры (сооружения, инженерные сети, железнодорожные пути, и т.п.)
Якорь: #SXIBBHDN
• Очевидно, что существующие и предполагаемые наземные линии Отмечен
Якорь: #BODOJVPY
• Высота паводка (если применимо)
Якорь: #UUYTSIPO
• Высоты сети и станции
Якорь: #AYKKXFML
• Высота колонн
Якорь: #MTXQRNTL
• Количество, размер, длина и тип фундамента
Якорь: #KAHROSGX
• Контрольные отверстия, данные и информация
Якорь: #ODLYXCAJ
• Изогнутые числа должны быть обведены кружком
Якорь: #OOAALASC
• Показать типовое поперечное сечение (в целом ширина проезжей части, ширина обочины, тротуаров, поперечных откосов и перил)
Якорь: #XPIHOAIL
• Знак (и) разрешения и другие знаки прикреплены преодолеть
Якорь: #DOBFDMQM
• Детекторы дорожного движения в перекрытии моста
Якорь: #IMURWBHV
• Номер постоянной конструкции (PSN)
Анкер: #ASLFJCOY
• Пределы и тип каменной наброски
Якорь: #PSOVGMDW
• Расчетная скорость, среднесуточный трафик (ADT), и функциональная классификация.

Рекомендации по пересмотру макета . Следующее При рассмотрении схемы моста следует учитывать следующие важные моменты:

Якорь: #HODRNTMB
• Проверить макет против всех структурных деталей для совместимости, чтобы убедиться, что все функции соответствуют.
Анкер: #ECMRDICK
• Проверить фундамент на детали конструкции. и специальные указания по фундаменту, указанные инженером-основателем чтобы быть уверенным, что разложите опоры или количество и направление теста сваи согласуются.
Якорь: #ABXJXGMS
• Checker должен инициализировать лист после проверки за исправленные детали.

Якорь: # i1025201

Подробное описание

Это подробный обзор позиций ставок для всех мостов, также включает идентификацию PSN и отметки посадочных мест подшипников.За пример подробной сводной таблицы, перейдите к Мост Подробное руководство .

Якорь: # i1025213

Структурные детали

Это детали опор, изгибов, плана каркаса, плиты детали и т. д.

Якорь: # i1025223

Стандарты мостов

Некоторые из этих стандартов относятся к балкам, деталям палубы, расширению шарнир, рельсы и т. д.Видеть Мост Стандарты — полный список стандартов.

Якорь: # i1025234

Трафик

Эти элементы трафика рассматриваются ниже:

Желательно стандартные листы, связанные с каждым подразделом ниже должны быть перечислены по каждому пункту трафика отдельно.

Якорь: # i1025279

Схема расположения сигналов движения

Базовая схема перекрестка с указанием расположения сигнальных столбов / стрел мачты, участки кабелепровода, детекторы петель, полосы движения и устройства сигнальных головок, и т.д. Должны быть показаны сводные таблицы, включающие все позиции сигнальных предложений. для каждого сигнального перекрестка. (Для примеров дорожного сигнала Таблицы-макеты см. siglay1 и siglay2.)

Якорь: # i1025291

Электрооборудование и освещение

Это схемы расположения опоры освещения, навесного светильника, электрики. места обслуживания, прокладки трубопроводов и т. д.

Якорь: # i1025301

Подписание и разграничение

листов, которые могут понадобиться: подпись и разграничение Таблицы-макеты (с указанием расположения всех знаков и указателей), детали моста с указателем (вертикальный вид знака и опоры), и детали подписи (с указанием размеров лица и текста знака).Резюме листов с большими знаками и сводки листов с небольшими знаками также быть включенным. (Пример сводки больших знаков см. sumlrg; пример Сводки маленьких знаков см. суммл.)

Якорь: # i1025313

Разметка и маркеры тротуара

Это виды в плане проезжей части, показывающие всю предлагаемую разметку, обозначающие тип, цвет, ширину и т. д.Включите стандартную разметку дорожного покрытия и приподнятые указатели тротуара. (Для примера постоянного покрытия Маркировочный лист см. прмпавм.)

Якорь: # i1025324

Система управления трафиком

Такие листы могут понадобиться на крупных (обычно на шоссе) проектах. для обозначения элементов систем наблюдения и контроля, таких как движение камеры, сменные информационные знаки, обнаружение транспортных средств, кабелепроводы и прочие детали для особенностей типа умных магистралей.

Якорь: # i1025334

Стандарты дорожного движения

Некоторые из этих стандартов являются стандартами знаков (TSR и т. Д.), Знаками монтажные детали (SMD), мосты для вывесок / опоры (OSB, и т. д.), разметка тротуара (ПМ и др.), электрические детали (ЭД), проезжая часть освещение деталей (RID), сигнальные мачты (SMA, DMA, MA) и др.Видеть Движение Стандарты — полный список стандартов.

Якорь: #BHHWTENS

Railroad

Требования железной дороги

Отделы транспортных операций, мостов и строительства TxDOT, вместе с железнодорожными компаниями 1-го класса разработали железную дорогу Требования Общие Примечания, которые теперь требуются железной дорогой компании, которые будут включены в пакет PS&E.Эти листы помочь в обеспечении того, чтобы все подрядчики торгов были осведомлены требований UPRR, BNSF и KCS. Хотя эти листы были разработаны с железными дорогами класса 1, они также требуются на проекты с короткими железными дорогами из-за общих требований проявляется при работе на полосе отвода железной дороги. Есть версии листов требований к железной дороге для обоих проектов, связанных с мостами и проекты, не связанные с мостом.Обе версии содержат общие, информация, не относящаяся к проекту, такая как право входа, страхование, требования к сертификации безопасности и т. д. Для проектов, связанных с мостами, правила сноса, ограничения строительных окон и железная дорога Информация о требованиях к подаче также включена. листы проектов, связанных с мостом, должны быть изменены дизайнером для конкретных деталей проекта (осмотр рельсов и ограждение) и подписанные, запечатано и датировано П.E. Все остальные листы (Связанные с мостом и Проекты, не связанные с мостами) не требуют P.E. печать. информация и копии листов требований к железной дороге могут быть найдено на Планы, Технические характеристики и сметные требования для проектов с Интернетом на железных дорогах страница.

Состав железной дороги

В таблице «Объем работ железной дороги» указаны конкретные проекты. работа и требования.Описывается объем работ на переходе.
