Профиль для гипсокартона размеры и виды

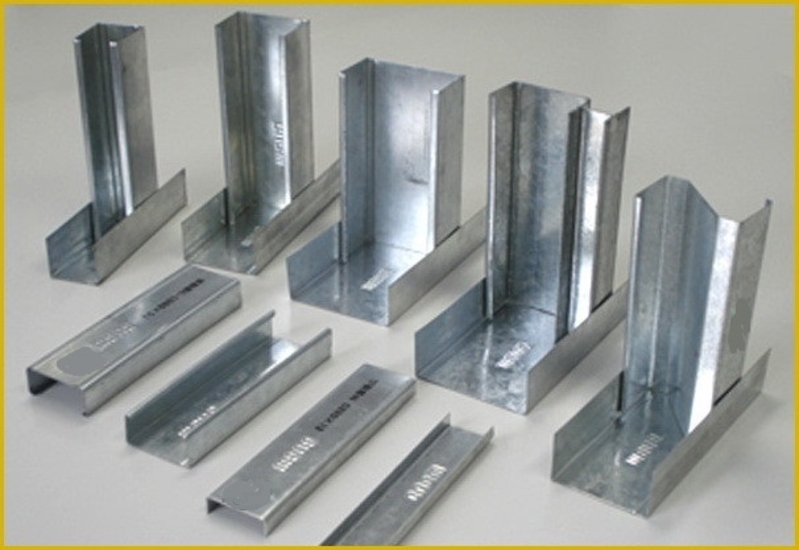

1 — UD; 2 — CD; 3 — CW; 4 — UW

Профиль для гипсокартона – основной элемент при изготовления каркасных конструкции любой сложности. Направляющие для гипсокартона, как правило, используются с целью надежного крепления листов, перегородок и конструкций к горизонтальным и вертикальным поверхностям помещения. Примерами таких поверхностей в пределах жилых, служебных, торговых и иных направлений помещений служат комнатные и межкомнатные перегородки, изолирующие перегородки, обеспечивающие многофункциональность основного строения при этом не лишним будет знать размеры гкл листа. Потолочный профиль для гипсокартона устойчив к нагрузкам и коррозии.

Одним из крупных производителей металлоконструкций и гипсокартона является компания Кнауф. В число производимой продукции Кнауф входит и наиболее востребованный потребителем профиль I образный и профиль под гипсокартон универсальных параметров, длиною 3000 – 4000 мм, толщина используемой стали увеличена с целью надежности при использовании и устойчивости к повышенной нагрузке.

В случае с профилем категории св и уд в производстве применяется сталь в 0,5 мм. В ассортимент компании Кнауф входят все виды ремонтно-строительного металлопрофиля св, уд и сд.

Профили Кнауф бывают:

• св, относящийся к категории строевого профиля и имеющий в основании металл в 0,5 мм;
• уд, выполняющий пристенно–потолочную функцию направляющего профиля, ребро боковой стороны изделия составляет 27 мм;
• сд, относящийся к потолочно–строевым стальным профилям с основанием в 60 мм;

Направляющие элементы каркасной системы с фурнитурой

Основанная в 30-х  годах прошлого столетия немецкая компания Кнауф поставляет буквально на строительные рынки по всему миру качественные и добротные материалы для ремонта и отделки помещений. В ассортимент продукции компании Кнауф входят, как непосредственно сами строительные материалы и, в частности гипсокартонные листы, детально о размерах тут https://opotolkax.com/montazh/otdelka-i-remont-potolka/gipsokarton-razmery-lista.

html но также и элементы монтажа, крепления и металлопрофиль 60х27 мм св и уд.

Размеры профиля для гипсокартона напрямую зависят от области его применения. Зачастую основой возведения большинства объектов является стартовый (возможны варианты св и уд). Рекомендуемым условием крепления профилей можно отметить процесс выравнивание стен и рабочих поверхностей при помощи гипрока. Влияющим фактором на решение применительно, какой профиль Кнауф выбрать, является характер применения конструкции в частности и функциональности всей конструкции по итогу возведения в целом. Наиболее универсальными среди продукции Кнауф считается металлопрофиль (св, уд или сд) с параметрами 27 мм и 60 мм. Где 27 мм – это высота боковых ребер изделия, а 60 мм составляет стандартная величина в ширине всего изделия. Высота бокового ребра в 27 мм обеспечивает повышенную жесткость, позволяет крепить к потолочной поверхности конструкции большего веса.

Таблица. Основные характеристики профилей, используемых при создании подвесных потолков.

Металлический профиль 60х27 применяется для обшивки стен и потолков, возведения перегородок из гипсокартона. В процессе возведения и на различных производственных этапах строительства и ремонтных работ применяются такие виды профилей как ud и cd. Помимо указанных основных стальных металлопрофилей существует арочный профиль. Гипсокартон, в большинстве случаев, требует надежных скреплений и тщательной системы монтажа. Именно поэтому и предусмотрено такое разнообразие целевого предназначения каждого металлопрофиля (св, уд) в частности. Причем отличие св и уд профилей из стали заключается в том, что св бывает различных величин в основании при одинаковых ребрах, а уд характеризуется едиными размерами изделия.

Способы крепления профиля для гипсокартона

Потолочный профиль 60х27, порой, подразумевает сооружение дополнительных конструкций на внешней стороне стеновых и напольных поверхностей. Нередко используются одновременно все виды профиля. В этом случае, добротно монтируются направляющие и несущие стальные металлопрофили. Арочный стальной профиль используется же для объединения общей конструкции. Также выбрать такой вид профиля, рекомендовано для создания форм комнатных и межкомнатных перегородок, обеспечения смягчения форм, если перегородки служат элементом перехода или являются составной частью общей конструкции.

Профиль перфорированный угловой оцинкованный

Сколько необходимо использовать металлопрофиля, крепежа и дополнительных элементов относительно конкретной конструкции, рассчитывается на начальном этапе проектирования,  соответствуют индивидуальным параметрам помещения, в рамках которого проводятся работы. В случае если основании стального профиля составляет 60 мм, применяются стандартные методы крепления. Вес изделий категории металлопрофилей из стали обуславливается влиянием следующих параметров:

• вес изделия напрямую зависит от длины элемента и габаритных показателей;
• вес изделия напрямую зависит от заводских параметров используемой при изготовлении продукции стали;
• вес арочного металлопрофиля отличается сравнительно низким показателем из-за большего количества пустых элементов и отсутствия части поверхности изделия;
• вес применяемого в работе изделия напрямую пропорционален соответствию возможности крепления масштабов и весу самой монтируемой конструкции.

Краб для гипсокартона

Они имеют стандартные размеры и отличаются друг от друга только толщиной металла и длиной. Направляющий профиль для гипсокартона ud. Основное назначение этого профиля – создавать плоскость будущей обшиваемой поверхности. Если речь идет о формировании каркаса для обшивки гипсокартоном стен или потолка, то именно он устанавливается по всему периметру будущего каркаса. Металлические направляющие профили применяются в работах по отделке и реконструированию как стен, так и потолков. В процессе создания больших и малых сооружений из гипсокартона можно выбрать соответствующие виды профилей (категории металлопрофиля).

Соединитель двухуровневый

Работы по монтажу любого потолка из гипсокартоновых листов и панелей стоит начинать с закрепления стартового стального металлопрофиля. Потолочный гипсокартоновый профиль, несомненно, лидирует в величине продаж и объемах реализации. Параметры готового изделия соответствуют величинам 60 и 27. Размеры указываются в миллиметрах и соответствуют ширине в 60 мм и высоте ребра в 27 мм.

Длина стальных профилей данной категории составляет порядка 3000 – 4000 мм.

Виды профилей

Направляющий

Как основу для установки конструкции подвесного потока используют профиль потолочный направляющий (ПНП или UD). Его крепят по периметру потолка вдоль стен, после чего в него вставляется ПП. Подходит для создания многоуровневых подвесных потолков. Подходит и для облицовки стен, тогда UD крепят к полу и потолку.

Размер UD считается стандартным 28х27мм, он является самым популярным размером направляющих потолочных профилей. Для быстрого крепления к несущему основанию, в стенке профиля сделаны отверстия.

Профиль направляющий “UD” 28/27 (20/17) Сталь оцинкованная толщиной 0,5-0,55 мм	UD 28/27 А=28 mm; B=27 mmUD 20/17 мини А=20 mm; B=17 mm	Вес	Шт. в пачке	П/м в пачке
		0,2840 0,2020	28	84

Направляющий профиль (ПН или UW) – стартовый профиль, служит основой для последующего крепления конструкции с гипсокартоном. Его форма в сечении тоже состоит из трех граней. Может быть как стальной, так и алюминиевый ПН. Устанавливается вдоль пола и потолка. Вместе со стоечным профилем CW, соответствующим ему по типоразмеру, создают прочную крепкую конструкцию, подходящую и для перегородок.

Размеры направляющих профилей UW: 50х40мм, 65х40мм, 75х40мм, 100х40мм. Здесь стандартный размер полки равен 40мм. Ширина направляющего профиля выбирается соразмерно ширине выбранного стоечного профиля CW. ПН производят с готовыми отверстиями для крепления дюбелей.

Профиль стоечный “UW” 50/30, 75/30, 100/30 (46/37, 69/37, 94/37) (50/40, 75/40, 100/40) Сталь оцинкованная толщиной 0,5-0,55 мм		Вес	Шт. в пачке	П/м в пачке
	UW 50/30 (UW 50/40)* А=50 mm; B=30 mm (B=40 mm)*	0,3790	16	48
	UW 75/30 (UW 75/40)* А=75 mm; B=30 mm (B=40 mm)*	0,4710	12	36
	UW 100/30 (UW 100/40)* А=100 mm; B=30mm (B=40mm)*	0,5600	8	24
	UW 46/30	0,4500
	UW 69/30	0,5530
	UW 94/30	0,6600

Потолочный

Для создания конструкций подвесных потолков предназначен потолочный профиль (ПП или CD). Крепится к UD. Подходит и для каркаса при облицовке стен. ПП является самым ходовым профилем, алюминиевый профиль, состоящий из трех граней: двух боковых стоек и стенки между ними. Удобен тем, что монтаж осуществляется довольно просто и быстро. Гипсокартонный лист к потолочному профилю крепится с помощью саморезов. В каждой стенке профиля есть по три канавки для центровки шурупа. К несущему основанию конструкцию крепят на подвесы.

Размеры профилей для подвесных потолочных конструкций фиксированы. Профиль ПП изготавливают размером 60х27мм. К широкой стенке 60мм крепят гипсокартонный лист. Подвесы крепят к боковым полкам, размер которых 27мм.

Профиль потолочный “CD” 60/27 (48/17) Сталь оцинкованная толщиной 0,5-0,55 мм	CD 60/27 А=60 mm; B=27 mmCD 48/17 мини А=48 mm; B=17 mm	Вес	Шт. в пачке	П/м в пачке
		0,4320 0,3190	16	48

Стоечный

Профиль стоечный (ПС или CW), также формой «С» из трех граней, используют для создания каркасов стен и облицовки стен. Профиль стоечный можно использовать и для создания перегородок. Закрепляется к направляющему профилю. Его крепление к UW производится с помощью шурупов, или методом просечки с отгибом.

Размеры стоечных профилей CW могут быть: 50х50мм, 65х50мм, 75х50мм, 100х50мм. Размер боковых полок профиля CW стандартный, 50мм. Это оптимальный размер, облегчающий установку шурупов при креплении гипсокартона. А ширина углубленной стенки варьируется.

Профиль стоечный “CW” 50/50, 75/50, 100/50 (46/37, 69/37, 94/37) Сталь оцинкованная толщиной 0,5-0,55 мм	CW 50/50 А=50 mm; B=50 mm B1=48 ммCW 75/50 А=75 mm; B=50 mm B1=48 ммCW 100/50 А=100 mm; B=50 mm B1=48 ммCW 46/37CW 69/37CW 94/37	Bec	Шт. в пачке	П/м в пачке
		0,5570 0,6450 0,7340 0,5370 0,6470 0,7560	16 12 8	48 36 24

Угловой

Есть специальные виды профилей для выравнивания стен и углов. Угловой профиль (УП) используют для выравнивания углов, и в качестве защиты наружных углов.

Угловые профили выпускают следующих размеров: 25х25мм, 31х31мм и 35х35мм.

Уголок перфорированный “РА” Сталь оцинкованная толщиной 0,55 мм		Вес	Шт. в пачке	П/м в пачке
		0,1840	25	75

Маячковый

Маячковый профиль (ПМ) предназначен для выравнивания неровностей стен. Удобен при оштукатуривании стен.

Размеры для маячковых профилей: 6х22мм, 10х23мм, 6х60мм. Подбираются в зависимости от кривизны стен.

Профиль маячковый “ВА” Сталь оцинкованная толщиной 0,55 мм		Вес	Шт. в пачке	П/м в пачке
	А=6 mm А=10 mm	0,1080 0,1420	25 25	75 75

Металлический стальной профиль арочного типа

Арочный металлический профиль как таковой является вариантом категории направляющих и несущих профилей. Отличается, в основном, нанесенными по всей длине элемента конструкции надрезами и специально проделанными автоматическим методом отверстиями. Из–за присутствия таких характерных особенностей данный вид профиля проявляет себя в функционировании, как наиболее восприимчивый к давлению, его устойчивость к нагрузкам снаружи и внутри конструкции в значительной степени ослаблена. Но это, в свою очередь, позволяет использовать такой профиль на сгибах, в углах, переходах и в системе перегородок конструкции.

Профиль фигурный арочный “CD”

Габариты арочного металлопрофиля являются в полной мере идентичными габаритам направляющего и несущего металлопрофиля, а вот вес является наименьшим их всех категорий товара в данной классификации. Длина данного профиля является, как правило, стандартной для продукции данного направления, но в случае потребностей индивидуальных заказов, возможно производство изделий по соответствующим желаемым параметрам на основании проекта помещения, расположения основных комнатных перегородок, отвечающим проекту и дизайнерской задумке всего помещения.

Особенности монтажа

Для монтажа профилей существуют дополнительные элементы. Их задача в упрощении работы и придании прочности конструкции. Алюминиевый профиль крепят, используя шурупы и анкерные дюбеля, еще можно использовать угловые соединения типа «краб» и анкерные подвесы.

[su_note note_color=”#f3f8fe”]Для крестообразного перпендикулярного соединения профилей используют специальные угловые соединители. Они могут быть как одноуровневыми, так и двухуровневыми. Есть также соединители для крепления несущего и основного профилей. При необходимости удлинить ПП или соединить, применяют специальный удлинитель профиля.[/su_note]

Подвесы применяются для крепления потолочных и стоечных профилей к стенам или несущим основаниям. Если необходимо минимальное расстояние от основного до подвесного потолка, применяют прямые подвесы. Подвес анкерный с зажимом обеспечивает возможность регулирования уровня высоты профиля, он состоит из подвеса с зажимом и тяги подвеса. Устанавливается в профиль, имеет дополнительную защелку.

Монтаж происходит в несколько этапов

Изначально подготавливают поверхность, по которой затем делают разметку для крепления будущих профилей. После чего идет установка направляющих профилей UW или CD. Направляющий алюминиевый профиль к стенам крепят дюбелями и саморезами. Далее идет крепление подвесов и устанавливаются потолочный CD или стоечный CW профиля. Когда вся конструкция готова, ее обшивают непосредственно гипсокартоном. На каждый лист гипсокартона уходит по 3 профиля, исходя из этого, делается расчет количества профилей, подгоняется их длина, шаг их установки и разметка поверхностей. Края смежных листов всегда располагаются на одном общем профиле.

Перед монтажом перегородок учитывают тяжесть и размеры предметов, которые будут на ней располагаться. После этого выбирают материал и вид профиля, оптимально соответствует требованиям стоечный профиль ПС.

виды, размеры, назначение и выбор

Залогом прочности и длительной эксплуатации гипсокартонной конструкции является использование каркаса, изготовленного из специальных деталей. Они представляют собой профили для гипсокартона, соединяемые между собой крепёжными элементами, которые отличаются лёгким весом и возможностью придать конечному изделию желаемую форму и размер.

Разновидности элементов и их свойства

Производство профиля для гипсокартона осуществляется на профилегибочном станке методом проката холоднокатаного оцинкованного металлического листа. В процессе изготовления изделия обретают рёбра жёсткости, монтажные отверстия, что в результате обеспечивает их прочность и практичность, а также устойчивость к появлению коррозии. Сама по себе конструкция, изготавливаемая с помощью профилей, сложностью не отличается и состоит из вертикально и горизонтально расположенных деталей, выбираемых зависимо от её назначения.

Для возведения перегородок

Профиль для перегородок из гипсокартона обладает большими размерами, нежели иной его вид. Диапазон габаритных размеров изделий варьируется от 50 до 150 мм и выбирается в зависимости от возводимой перегородки, предполагаемой нагрузки на неё, необходимости монтажа коммуникаций, укладки изоляционных материалов. Перегородочные профили делятся на:

• направляющие (имеют маркировку UW), применяемые для определения направления перегородки, её плоскости. Крепятся по периметру конструкции и обладают диапазоном ширины от 5 до 10 см, позволяющей подобрать деталь по толщине простенка;

  Таблица: размеры направляющего профиля (UW).

• стоечные (маркируются символами CW). Используется для придания каркасу большей прочности. Монтаж осуществляется с шагом в 400 мм, что даёт возможность крепить к нему гипсокартонные листы. Длина варьируется от 3 до 4 м, а ширина подбирается соответственно направляющему профилю. Кроме того, качественная продукция обладает специальной насечкой, облегчающей прокладку и дальнейшее крепление коммуникаций.

  Таблица размеров стоечного профиля (CW).

Для оформления стен и потолков

Практически все стеновые, потолочные конструкции формируются с применением профилей 2 видов – направляющего и несущего. Для получения изогнутых фигурных форм используется гибкий профиль для гипсокартона. Описание каждого из них:

• направляющий (маркируется UD). Способствует созданию плоскости поверхности, в дальнейшем обшиваемой гипсокартоном. При возведении стенового или потолочного каркаса, профиль устанавливается по периметру, обеспечивая конструкции прочность, достигаемую толщиной изделий.
  Направляющий профиль для гипсокартона имеет длину 3 либо 4 м, высоту 27 мм, ширину 28 мм. Толщина стенки различается, зависимо от производителя и варьируется в диапазоне 0,4 – 0,6 мм. При выборе деталей следует, прежде всего, обращать внимание на толщину металла, определяющую дальнейшую возможность конструкции выдерживать нагрузки. Например, тонкая сталь вполне применима для отделки стен, однако её прочности будет явно недостаточно для потолочной системы.

• несущий (маркируется CD). Придаёт металлическому каркасу заключительную форму, выполняет основную его функцию – наделение конструкции прочностью, жёсткостью, так как к несущему профилю прикручиваются гипсокартонные листы.
  Изделия имеют длину 3 или 4 м, высоту 27 мм, ширину 60 мм. Несущий потолочный профиль для гипсокартона, так же как направляющий, обладает различной толщиной, зависимо от используемой стали.


• арочный. Отличается тем, что имеет в структуре отверстия, надрезы, которые дают возможность придать ему любую форму. Основные размеры полностью совпадают с прочими видами изделий.



Дополнительные детали

Помимо основных разновидностей, существуют различные элементы, способствующие усилению конструкции, приданию ей большей защищенности либо же облегчению последующей отделки:

• усиленный (маркируется UA). Производится из высококачественной стали и имеет повышенную устойчивость к появлению коррозии. Используется в различных конструкциях, к которым предъявляются повышенные требования, а также имеющим увеличенную высоту. Усиленный профиль для гипсокартона обладает такими размерами: ширина основания варьируется от 50 до 150 мм, высота боковых частей – 40 мм, длина в диапазоне 2. 6 – 4 м. Толщина используемого металла составляет 2 мм;

• угловой (защитный). С его помощью внешним углам обеспечивается большая защита во время эксплуатации, предотвращается появление на них сколов, потёртостей. Множество отверстий по всей поверхности элемента упрочняют контакт, облегчают отделку штукатуркой либо шпаклёвкой. Стандартная длина – 3 м, а вариаций сечений насчитывает 3 – 25х25х0,4 мм; 31х31х0,4 мм и 31х31х0,5 мм;

• угловой (штукатурный). Используется для монтажа на углах или торцах перегородок, а также иных поверхностях, которые в дальнейшем оштукатуриваются. Также имеет на своей поверхности множество отверстий, облегчающих отделочные работы, и изготавливается из стойкой к появлению коррозии стали либо алюминия. Изделия выпускаются длиной 2,5, 3 м, сечением 35х35 мм;
• U-образный. Используется для сокращения до минимального значения расстояния при креплении гипсокартонных листов. Длина профиля составляет 4 м, высота – 15 мм, ширина – 98 мм, толщина металла – 0,6 мм.
• маячковый. Применяется при отделочных работах для придания поверхности большей ровности путём использования в качестве направляющей опорной базы. Для производства используется высококачественная оцинкованная сталь, обладающая устойчивостью к появлению коррозии. Элементы имеют длину 2,5, 3 м, сечение 22х6, 23х10, 62х6,6 мм и толщину металла от 0,35 до 0,55 мм.


Обратите внимание! Продукция крупных и положительно зарекомендовавших себя производителей производится с использованием стали лучшего качества, что делает её приобретение более целесообразным.

Крепёжные элементы

Фиксация профилей к плоскостям, а также между собой осуществляется изделиями, к которым относятся:

• П-образный кронштейн. Согнутая перфорированная металлическая пластина, предназначением которой является соединение возводимого каркаса со стенами и потолком. Для этого кронштейн фиксируется к отделываемой поверхности серединой, а к концам крепится стартовый профиль для гипсокартона;
• быстроподвес. Используется, когда П-образного кронштейна недостаточно, и состоит из 2 частей – спицы с ушком на одном конце и непосредственно подвеса. Части изделия крепятся между собой при помощи пружины, обеспечивающей регулировку высоты подвеса, в чём заключается преимущество элемента. Крепление данного типа отличается недостатком – спустя некоторое время пружина слабеет, в результате чего возможно провисание подвесного потолка.
• крабовый соединитель. Делает возможным крепление несущих профилей крест-накрест. Для этого изделие монтируется в профиль, крепится к нему усиками, саморезами, после чего аналогичным способом крепится перемычка, которая также фиксируется саморезами. Для установки одного крабового соединителя, его требуется фиксировать 8 саморезами;
• CD-соединитель. Предназначение элемента – удлинять несущие профили. Для этого они вставляются в соединитель с обеих сторон и фиксируются саморезами;
• двухуровневый CD-соединитель. Нечасто встречающееся изделие, используемое для сборки каркаса, крепящегося к деревянному перекрытию. Изготовленный с помощью данных крепёжных элементов каркас получается двойным: вначале набирается первый, а после него второй уровень профилей, который монтируется обычным способом. Необходимость использования двухуровневого соединителя заключается в потребности компенсации изменения размеров дерева зависимо от уровня влажности, температурных перепадов.

Крепление металлических профилей к поверхностям, между собой, а также прикручивание к ним листов гипсокартона осуществляется при помощи саморезов колющего и сверлящего типа, оснащаемых нейлоновыми дюбелями, анкер-клиньев, дюбель-гвоздей.

Как подобрать качественные профили и крепёж?

Приобретая профиль, следует сразу же проверить, чтобы он был ровным, соответствовал заявленному размеру, не имел повреждений оцинкованного покрытия. Кроме того, изделия, толщина которых менее 0,55 мм, для обустройства каркаса использовать нельзя. Для покупки качественных изделий рекомендуется ознакомиться с видами брака:

• недостаточная толщина металла, что влечёт за собой прокручивание саморезов. По возможности, следует проверять все виды профилей для гипсокартона при помощи штангенциркуля либо же сравнивать изделия различных производителей, если инструмента под рукой нет;
• ржавчина. Если следы коррозии уже имеются, то она однозначно будет распространяться далее. Повышенное внимание следует также уделить обильно смазанной продукции – это может означать попытку продавца скрыть какие-либо недостатки;
• неправильная прокатка. Для её обнаружения достаточно лишь осмотреть отдельную деталь – профиль будет с нарушенной формой, перекручен. Подобная проблема может возникнуть также при неправильном хранении изделий;
• несоответствие указанным производителем размерам профиля под гипсокартон;
• редкая либо слабо сделанная насечка, которая способствует плохому вкручиванию саморезов;
• следы коррозии на поверхности крепежа. Также необходимо проверить острие и головки, шлицы которых должны быть чёткими. Пластиковые пробки дюбелей не должны иметь наплывов, так как они затрудняют помещение деталей в отверстия;
• наличие заусенец на поверхности профиля для гипсокартона.

Таким образом, разнообразие металлических профилей и ассортимент крепёжных элементов дают возможность подобрать изделия для максимально комфортного возведения конструкции из гипсокартона. Основное значение имеет грамотный и взвешенный выбор, своевременное обнаружение брака. Покупка качественной продукции, следование правилам её монтажа приведёт к скорейшему выполнению работ, а результат превзойдёт все ожидания.

размеры и виды профилей и их назначение

Для изготовления конструкций из листов гипсокартона используется оцинкованная профиль, включающий в себя широкий ассортимент элементов для изготовления конструкций различного уровня сложности.

Оцинкованное покрытие защищает профиль от коррозии и прочих внешних воздействий. Как результат: конструкции получаются устойчивыми к воздействию влаги и воды, что продлевает их срок эксплуатации.

При правильном монтаже профильные конструкции не имеют ограничения по сроку службы, а значит готовый потолок, обшивка стен или перегородки прослужат максимально долгий срок.

На рынке представлен широкий ассортимент профильных систем различных производителей, от немецкого бренда Кнауф до отечественных изготовителей, предлагающих не менее качественный продукт по конкурентоспособной цене. Для того, чтобы получить качественный результат при сборке интерьерных конструкций, нужно точно знать какой профиль для ГКЛ используется для тех или иных целей. Рассмотрим подробнее профиль для гипсокартона, размеры и виды используемых систем и материалов.

Содержание статьи

Виды профилей для гипсокартона и их назначение

Профиль разделяется по сферам применения и походит для сборки различных конструкций следующего типа:

• Потолочные – изготовление подвесных потолков линейного типа или со сложной геометрией;
• Стеновые – для выравнивания, обшивки стен;
• Перегородочные – изготавливаются перегородки для помещений;
• Арочные – для изготовления арок и криволинейных конструкций в том числе потолочного типа.

Рассмотрим подробнее виды профилей для гипсокартона и их назначение при практическом использовании.

Профиль направляющий – «П» образный профиль с гладкими наружными краями. Применяется при изготовлении перегородок, при облицовке стен. Монтируется на стены, полы и другие поверхности, служит для фиксации стоечного профиля. Маркируется буквами ПН после которых обычно указывается размер профиля. Ширину необходимо подбирать исходя из габаритов стоечного профиля, для получения прочной и однородной конструкции. Какой бывает по размерам профиль:

• Длинна – от 2,75 до 4,5 метров;
• Ширина от 50 до 100 мм;
• Высота – 40 мм.

Профиль стоечный – имеет «П» образную форму с загнутыми внутрь краями граней. Это необходимо для повышения прочностных и несущих характеристик профиля, что особенно важно, так как этот материал является несущим элементом при сборке конструкций.

Применяется для изготовления перегородок, а также в ходе облицовки стен. При монтаже вставляется в направляющие элементы для выравнивания в линейном порядке. При использовании ширина стоечного профиля должна соответствовать ширине направляющих. Маркируется буквами ПС  с дальнейшим указанием параметров размера. Предлагаются следующие размеры:

• Длинна — от 2,75 до 4,5 метров;
• Ширина – от 50 до 100 мм;
• Высота – 50 мм.

Потолочный профиль – схож по форме со стоечным профилем, но при этом имеет более низкую высоту плеча. Используются для создания основной поверхности каркаса. Отличается повышенной прочностью благодаря дополнительным продольным канальцам. При монтаже монтируется в специальный направляющий профиль для потолка. При продаже маркируется буквами ПП с указанием габаритных характеристик. Имеет следующие размеры:

• Длинна – 2-4 метра;
• Ширина – 60 мм;
• Высота – 27 мм.

Направляющий профиль для потолка – потолочный профиль монтирующийся непосредственно на стены по контуру изготавливаемого каркаса. В дальнейшем, при монтаже в него вставляется профиль типа ПП при сборке поперечных или продольных элементов. Имеет «П» образную форму без внутренних загибов. Обладает следующими габаритами:

• Длинна 2-4 метра;
• Ширина – 28 мм;
• Высота – 27 мм.

Арочный профиль – представляет собой профильную конструкцию, позволяющую изготавливать криволинейные элементы с плавным изгибом. Используются как при монтаже арочных пролетов, так и для изготовления закругленных элементов потолочных, стеновых систем. Представлен в следующих размерах:

• Длинна – 2,6-4 метра;
• Радиус (вогнутый) – от 500-1000, до 4001-5000 мм;
• Радиус (выпуклый) – от 1001-2000, до 4001-5000.

Также профиль может различаться по толщине стали. Не стоит отдавать предпочтение чрезмерно тонким конструкциям, так как они не достаточно прочны, особенно при сборке габаритных конструкций. Существуют и алюминиевый профиль, как правило, используемы при монтаже габаритных конструкций и при необходимости снижения их веса. Стоит он значительно дороже обычного стального аналога.

В продаже представлен широкий ассортимент комплектующих крепежных элементов, для боковых соединений, крестообразных и угловых стыков. Для отделки наружных углов ГКЛ поставляется перфорированный стальной профиль, повышающий их механическую прочность.

Какие профиля нужны для перегородки из гипсокартона

Переходя к непосредственному применению материала, рассмотрим подробнее, какие профиля нужны для перегородки из гипсокартона. В целом, для сборки конструкции достаточно направляющего профиля ПН и стоечного ПС. Ширина подбирается исходя из желаемой ширины перегородки.

На первом этапе собирается прямоугольник из направляющих, в которые затем будет вставлен стоечный профиль. Направляющие монтируются к полу, потолку и одной из стен. Далее в них вставляются вертикальные отрезки стоечного профиля и фиксируются при помощи саморезов.

Шаг профиля в зависимости от площади стены составляет 40-60 см. При необходимости усилить конструкцию можно поперечинами, которые соединяются со стоечными фрагментами при помощи специальных металлических креплений на саморезах. Перегородочный профиль должен быть согласован между собой по ширине.

Какой профиль нужен для стен из гипсокартона

При обшивке или утеплении стен, возникает вопрос: какой профиль нужен для стен из гипсокартона. Для этих работ используются те е материалы, что и для сооружения перегородок. В частности, потребуется профиль направляющий ПН и стоечный ПС.

Направляющий профиль для монтажа гипсокартона монтируется на стенах, полу и потолке, выравнивается по вертикали и горизонтали. Далее в него вставляются вертикальные элементы стоечной системы. Для повышения прочности предварительно можно закрепить перфорированные элементы для фиксации стоек на стене.

Поле крепежа перфорированный профиль загибается таким образом, чтобы обхватить стойку и фиксируется при помощи саморезов. Шаг составляет от 40 до 60 см. От размера шага зависит расход профиля на 1м2 гипсокартона, стена при достаточной прочности и ровном основании, может изготавливаться с максимальным шагом – 60 см.

Какие профиля нужны для потолка из гипсокартона

Какие профиля нужны для потолка из гипсокартона? Отвечая на этот вопрос, стоит помнить, что для потолочного монтажа разработана отдельная профильная система. Для монтажа используются направляющие и потолочные профиля, соответственно – ПН и ПП. Также потребуются перфорированные прямые или анкерные подвесы.

На первом этапе, по контуру потолка монтируются направляющие элементы на нужной высоте. Установка производиться на все четыре стены. Далее в направляющие вставляются потолочные элементы профильной конструкции, располагающиеся по ширине помещения. Они фиксируются на потолке при помощи подвесов, а также соединяются анкерами с направляющими элементами. Далее монтируются поперечины, состоящие из коротких кусков профиля, нарезанных по ширине шага потолочного профиля. Фиксация производиться на соединительный профильный элемент при помощи саморезов.

После того как металлический профиль прочно зафиксирован производиться обшивка поверхности. Для повышения надежности конструкции, может использоваться усиленный профиль повышенной толщины.

Если планируется многоуровневый потолок, то принцип работ схож, но после сборки первого яруса собирается второй, также на подвесах. Для отделки торцов используется торцовый профиль, если планируется фигурный край, то можно использовать арочные элементы или произвести соответствующую обрезку направляющего профиля. При сборе фигурных потолочных элементов, большое значение имеет правильно подобранная длинна профиля для гипсокартона, что обеспечит жесткую фиксацию материала.

Как выбрать качественный профиль

Выбирая профиль для устройства стен из гипсокартона или монтажа подвесных потолков, нужно обращать внимание на признаки говорящие о качестве или ненадежности профиля. В первую очередь обращайте внимание на следующие детали:

• На металле не должно быть коррозии – ржавчина говорит о некачественном покрытии, также о нем может сказать обильная смазка поверхности;
• Обратите внимание насколько ровным, является профиль – если рейка выглядит перекрученной, значит, была нарушена технология проката, получить ровный каркас с таким материалом не получится;
• На поверхности краев не должно быть заусенцев – прежде всего это говорит о нарушении технологии, но также значительно усложняет монтаж, так как о металлические зазубрины можно легко порезать руки;
• Качество насечек – профиль имеет насечки, более тонкие места на корпусе, позволяющие проще вкручивать саморезы. Если они недостаточно глубокие, это также осложнит монтаж, особенно в случае с профилем повышенной толщины.

Независимо от того, выбираете Вы перегородочный или стеновой профиль, продукция должна соответствовать стандартам качества, иначе монтаж будет усложнен ненужно работой, а Вы потеряете время на устранение ошибок производителя. Определить качественный профиль можно сразу, если же Вы не доверяете своему опыту, то достаточно отдать предпочтение проверенной и известной марке, производящей различные разновидности и типы профильных систем.

Полезное видео про выбор гипсокартона

Размеры всех видов профилей для гипсокартона, характеристики, цены

Каркасная система заслуженно считается самой надежной и удобной: строительные конструкции получаются более ровными, чем при приклеивании ГКЛ, внутреннее пространство используется для скрытия коммуникаций и электропроводки. Требуемую поддержку обеспечивает металлические профили стандартного размера, продукцию с подходящими характеристиками реализуют фирмы Кнауф, Gyproc и Металлист. Для исключения ошибок все основные и вспомогательные крепежи и дополнительные элементы приобретаются у одного производителя. Расчет материала проводится после составления точной схемы.

Оглавление:

1. Классификация профилей
2. Технические характеристики
3. Дополнительные разновидности
4. Особенности кровельных крепежей
5. Критерии выбора и цены

Виды профилей для гипсокартона

Для изготовления используется оцинкованный холоднокатаный лист с высокой устойчивостью к коррозийным воздействиям. После сгибания на специальных станках на выходе получаются тонкие, легкие и ровные заготовки с хорошей жесткостью. В зависимости от выполняемых функций основные профили для гипсокартона разделяются на направляющие и несущие. Первая группа включает в себя длинномерные изделия, предназначенные для правильного ориентирования решетки каркаса, а именно – стоечных и потолочных элементов. Они применяются при возведении перегородок, выравнивании стен и заложении одно- и многоуровневых потолков.

Несущий вид нужен для непосредственного крепления ГКЛ, он воспринимает и равномерно распределяет вес и удерживает их на протяжении всего срока службы. В отличие от направляющих, устанавливаемых исключительно по периметру возводимых конструкций, стоечные и потолочные размещаются с шагом не более 60 см. Это обусловлено требованием технологии: один лист фиксируется как минимум к трем опорам, соседние края ГКЛ должны соприкасаться в центре несущего профиля.

Стандартные габариты и назначение приведены в таблице:

Тип, встречающаяся маркировка	Размер полки (глубина), мм	Ширина, мм	Возможная длина, м	Назначение
Направляющий, ПН или UW	40	50, 65, 75 или 100	2,75, 3, 4 и 4,5	Основа для последующего монтажа стеновых и потолочных разновидностей
Направляющие потолочные, ППН или UD	27	28		Каркас навесных потолков, включая многоуровневые
Основной потолочный, ПП или CD	27	60		Основа потолка
Стоечный стеновой ПС или CW	50	50, 65, 75 или 100		Для возведения перегородок и выравнивания стен

Размер потолочного профиля (60×27) является неизменным у всех производителей, эти изделия считаются самыми востребованными. Этот тип характеризуется высокой прочностью из-за гофрированных изнутри стенок и простотой монтажа из-за обозначения центральной оси.

Стандартная форма ПП – рельсовая, средний вес 1 п.м составляет 0,6 кг, для крепления к потолку используются специальные подвесы. Габариты стоечного металлопрофиля подбираются с учетом ширины возводимой перегородки или необходимого отступа для выравнивания стен. Эти изделия имеют С-образную форму и свободно устанавливаются в направляющие с соответствующими габаритами. По аналогии с потолочным несущая способность увеличивается за счет гофрированных полок.

Характеристики металлопрофиля для гипсокартона

Основным критерием выбора является размер, все несущие и направляющие разновидности должны соответствовать друг другу. Также в процессе приобретения обращается внимание на:

• Толщину и тип основы (сталь или алюминий), наличие и качество оцинкованного покрытия.
• Вес.
• Перфорирование, работать с изделиями с просверленными на заводе отверстиями для крепежа в разы проще.
• Внешний вид: вмятины и изломы недопустимы.

Другие разновидности

При сборе прямых каркасов достаточно перечисленных типов, выполняющих несущие и направляющие функции. При необходимости создания криволинейных форм (возникает при закладке круглых проемов, куполов, потолков сложной конфигурации) стоит приобрести специальный металлический арочный профиль для гипсокартона (ПА). При использовании в качестве несущей опоры его размер совпадает с потолочным (60×27), длину и форму (радиус изгиба) подбирают с учетом требований к конструкциям.

К отдельной группе относят виды, защищающие углы и края и упрощающие процесс отделки. Среди них выделяют:

• Арочный профиль из ПВХ, применяемый при отсутствии серьезных нагрузок и помогающий создать аккуратные изогнутые формы. В сравнении с металлическим он имеет уникальную гибкость, его рекомендуют купить при закладке сложных декоративных элементов.
• Угловой (ПУ), защищающий наружные углы и кромки проемов конструкций из ГКЛ от сколов. Эти изделия изготавливают из ПВХ, оцинкованной стали, металлизированной бумаги или алюминия, они могут быть сплошными или перфорированными. Размер угловых металлопрофилей варьируется от 21×21 до 35×35, остальных – от 10×15 до 35×35, этого достаточно для успешного совмещения защитных и декоративных функций.
• Специализированные усиленные разновидности (UA) – длинномерные, используемые при закладке дверных или оконных проемов, потолков или перегородок с высокими ожидаемыми нагрузками. От обычного ПС они отличаются толщиной – от 2 до 4 мм в сравнении с 0,5. Размеры усиленного стоечного профиля, неизменные по высоте – 40 мм, варьируются от 50 до 100 мм по ширине основания и от 3 до 6 м – по длине.
• Маячковый (ПМ), применяемый при необходимости оштукатуривания ГКЛ. Его стандартная длина составляет 3 мм, сечение – 22×6, 23×10 или 62×6,6.

Крепеж и дополнительные элементы

Надежность каркаса зависит и от качества дюбелей и саморезов. При фиксации металла к строительным конструкциям, соединении изделий между собой и в ходе обшивки ГКЛ используются:

• Стальной анкер-клин, применяемый при монтаже прямых и анкерных подвесов, в свою очередь поддерживающих потолочные системы.
• Забивной дюбель-гвоздь 6×40 или 6×60 – для крепления элементов к несущим стенам из бетона, кирпича или блоков.
• Пластиковые саморезы – для фиксации к стенам направляющих профилей.
• Саморезы с пресс-шайбой прокалывающего и сверлящего типа с длиной 14 и 16 мм, используемые в качестве универсальных крепежей.
• «Клопы» – саморезы LN или LB с длиной в 9, 11 или 16 мм для удлинения и соединения металлопрофиля. Недостатком этой разновидности является выступающая шляпка и сложности при закручивании, преимуществом – высокая надежность.
• Саморезы с частой резьбой – TN25, предназначенные для фиксации гипсокартонных листов к каркасу.

Наименование детали	Краткое описание, функции
Прямой подвес	Перфорированная металлическая полоса, закрепляемая на потолке по центу и сгибающаяся в виде буквы «П». Используется при сборке подвесных конструкций
Анкерный подвес	С аналогичными функциями (соединение потолка с ПП). Применяется при недостаточных размерах прямых подвесов. Предлагаемая длина составляет 25, 50 и 100 см (при необходимости она корректируется), средняя расчетная нагрузка – 25 кг
Продольный соединитель	При стыковке профиля для гипсокартона с целью его удлинения. Помимо захождения в специальные пазы их края дополнительно фиксируются саморезами
Одноуровневый соединитель по типу «краб»	Для обеспечения или усиления крепления в крестообразных элементах. Востребован при сборке решетки для выравнивания потолка
Краб, двухуровневый	Деталь для монтажа ПП-профиля на разных уровнях. По аналогии с остальными используется вместе с саморезами
Соединитель угловой	Аналог «краба», закрепляющий и усиливающий углы потолочного каркаса

Советы по выбору

При покупке обращается внимание на:

• Соответствие габаритов изделий и их веса, толщину металла.
• Качество антикоррозийной защиты. Этот показатель оценивается прежде всего визуально, к явным признакам подделки или неправильного хранения относят следы ржавчины или сильный блеск металла.
• Точность габаритов. У некачественной продукции отклонения превышают 2 мм, что крайне отрицательно сказывается на ровности каркаса для ГКЛ. Во избежание попыток соединения профилей разного размера всю партию стоит купить у одного проверенного производителя, наличие запаса обязательно.
• Форму изделия, вмятины или перекручивания недопустимы.

Стоимость материалов

Ориентировочные расценки приведены в таблице:

Вид изделия, назначение	Марки-ровка	Бренд	Габариты, мм	Тол-щина металла, мм	Длина, м	Цена, рубли
Потолочный	ПП	Металлист	60×27	0,4	3	100
		Кнауф		0,5		150
		Gyproc Ультра		0,6		150
Направляющий потолочный	ППН	Металлист	27×28	0,5		70
		Gyproc Ультра		0,6		110
Направляющие для сборки каркаса	ПН-4	Металлист	75×40	0,5		160
	ПН-6	Кнауф	100×40			270
	ПН	Gyproc Ультра	100×37	0,6		260
Стоечный	ПС-6	Металлист	100×50	0,5		210
		Кнауф				260
	ПС	Gyproc Ультра	50×40	0,6		200
ПВХ арочный перфорированный (для отделки)	ПА	Албест	25×25	—		35
Арочный металлический		Флекст	60×27	0,4	1	220
Угловой защитный профиль Knauf для гипсокартона	ПУ	Кнауф	31×31		3	140

Размеры и виды профиля для гипсокартона, и другие параметры — Все о гипсокартоне

Благодаря ГКЛ, который крепится к каркасу из металлических длинномерных изделий, потолок и стены обретают максимально ровную поверхность. Применяемый профиль для гипсокартона необходим для фиксации конструкции. Использование профиля под гипсокартон позволяет облегчить установку ГКЛ, главное – подобрать подходящие виды вспомогательных материалов.

Назначение данных элементов

Просматривая фото различных дизайнерских решений, люди прибегают к изменению интерьера собственной жилплощади с помощью ГКЛ. Профиль для перегородок из гипсокартона позволяет собрать ровную композицию любой формы. Длинномерное изделие любой марки имеет незначительный вес, благодаря чему его монтаж удобен и быстр.

Сам гипсокартон отлично впитывает влагу. Гипсовые изделия из этого материала не рассыхаются, но и чрезмерно не увлажняются. Конфигурация гипсокартона при этом остаётся неизменной. Известны и звукоизоляционные отличительные черты этого материала, а также возможность соорудить зону для встроенной мебели.

Металлический длинномер отличим от деревянных балок влагоизоляционными свойствами, и не рассыхается. В отличие от необработанных металлических изделий, данные элементы при производстве подвергают оцинковке, поэтому они не ржавеют. К тому же, благодаря гибкости некоторых профилей, можно добиться неповторимого дизайна интерьера.

Для быстрого достижения ровной поверхности потребуется купить все необходимые профили и их комплектующие (крабы, удлинители и соединители), соорудить обрешёточный каркас, обшить ГКЛ, установить угловые длинномерные элементы, а после – зашпаклевать стены. Причём такие действия не требуют услуг мастеров, ибо их можно осуществить самостоятельно, не имея особых навыков по монтажу подобных конструкций.

Виды профилей

Основные виды профилей

Все виды профилей используются для монтажа каркаса. Каждая модель имеет собственное предназначение, поэтому правильно установить их возможно только по назначению. Существуют основные виды металлопрофиля:

• стоечный;
• направляющий;
• гнутый;
• потолочный;
• угловой (монтаж такого г профиля для гипсокартона осуществляется после обшивки всего каркаса ГКЛ).

Гибкий профильНаправляющий профильПотолочный профильУгловой профиль

Выбирая профиль в магазине, или присматривая марку по фото с указанием размеров, можно определить, какой именно металлический длинномерный элемент для крепления ГКЛ идеально подойдёт. Все виды производятся из специального холоднокатаного металлического листа, впоследствии обрабатываясь методом оцинковки. Полученные изделия отличаются особой практичностью, крепостью, надёжностью и удобством применения. К тому же, оцинкованный металлический материал устойчив к коррозийным образованиям, а потому он долговечен.

Металлический каркас состоит из вертикальных и горизонтальных элементов. Вертикальные выполняют несущую функцию, поэтому их называют как стоечными, так и несущими. Расположенные им перпендикулярно элементы (это в горизонтальной плоскости), называют направляющими (или стартовыми). Чтобы выбрать необходимое изделие, следует разобраться в назначении каждого из видов.

Основные виды профиля	Марка Высота/ ширина	Длина, м	Вес 1 м профиля, кг	Использование
Направляющий	ПН 100/40	От 2,5 до 4,5	0,85	Требуются для установки каркаса перегородок, облицовок
	ПН 75/40		0,73
	ПН 65/40		0,68
	ПН 50/40		0,6
	ПН 28/27	От 2, 75 до 4,5	0,4	Необходим при монтаже каркаса для облицовки стен или подвесного потолка
Стоечный	ПС 100/50	2, 75 – 4,5	0,97	Для построения каркаса потолка или облицовки стен
	ПС 75/50		0,85
	ПС 65/50		0,81
	ПС 50/50		0,73
Потолочный	ПП 60/27	2,75 – 4,5	0,6	Для крепления каркаса навесных потолков, облицовки стен
Угловой	ПУ 31/31	2,75 – 4,5	0,2	Для защиты внешних перегородочных углов, облицовки стен
Гибкий (арочный)	ПП 60/27 с гибочным радиусом, не превышающим 50 см	Менее 6 см	0,6	Нужен при монтаже каркаса для арочных потолков, криволинейных конструкций, сводов

Под аббревиатурой ПС подразумевается стоечный металлический материал. Для формирования плоскостей в вертикальном положении используют стоечный стройматериал. Его применение способствует отличной фиксации гипсокартона в стеновой области. При производстве обычно стоечный длинномерный элемент выполняется способом прокатки на профилегибочном уровне. Многие производственные фирмы изготавливают данное изделие из стальной ленты, а его длина может варьироваться от 2 м 75 см до 4 м 50 см. Ширина развёртки данного изделия также может быть различной.

Применение стоечного профиля для гипсокартона

Размеры профиля для гипсокартона:

• его высота обычно составляет 50 мм;
• ширина – от 50 до 100 мм;
• длина – от 2,75 до 4 м.

При выборе длинномерного элемента стоит обратить внимание, какова толщина изделия.

Практика показывает, что данные элементы, имеющие толщину от 0,45 мм, устойчивы и долговечны. Слишком тонкие длинномерные изделия чрезмерно мягки, поэтому очень сложно добиться жёсткой фиксации саморезов. Для установки профиля под гипсокартон используют металлические материалы таких марок, как Кнауф, Гипрок или других брендов. Все производители предпочитают выпускать данные изделия таких размеров, чтобы в помещении максимально сохранялась экономия пространства. Во время установки эти элементы практически не имеют отходов.

Используемые стоечные профили для перегородок из гипсокартона способствуют улучшению качественных характеристик конструкции. Усиленный каркас профилем CW с шагом в 0,4 м, устанавливается с учётом необходимости крепления гипсокартонного листа с двух сторон. Применяются данные элементы и для конструирования каркаса для крепления ГКЛ во время обшивки стен или подвесных потолочных изделий.

Что касается перегородок – стоечный элемент маркируются CW или ПС. Ширина их подбирается к стартовым профилям. Такие изделия отличны для облегчения установки коммуникаций. Некоторые элементы имеют особое ребро жёсткости, формирующее отогнутый край. Это изделие применяют для создания каркаса во время установок перегородки.

Применение направляющего профиля

Направляющий (стартовый) металлический элемент обозначают аббревиатурой ПН. Он имеет П-образную форму, ширину в 40 мм, высоту, равную 50, 65, 75 и 100 мм, а его толщина равна 55 мм. Не зависимо от того, какая у гипсокартона толщина, его установка возможна благодаря различной ширине выпускаемого направляющего элемента.

Направляющие способствуют фиксации вертикальной области стоечного профиля, в этом заключается основная их задача. Они выполняют функцию этаких «рельсов». Также существуют направляющие металлические профили, предназначенные для установки гипсокартона в подвесном каркасе. Угловой соединитель «краб» применяют при монтаже одноуровневой конструкции.

Направляющий алюминиевый или стальной агрегат необходим для формирования каркаса стен и крепления подвесных потолков. Все детали устанавливаются по всему периметру конструкции. Бур проходит сквозь них, поэтому лучше всего выбрать перфорированные элементы, поскольку монтаж через отверстия более лёгок, чем через металлическое препятствие. Применяются и направляющие профили для создания перегородок. Их маркировка обычно обозначается UW или ПН, и они имеют широкий спектр типоразмеров.

Стоечные и направляющие профиля формируют каркас гипсокартонных изделий

Потолочный и угловой профиль

Потолочный длинномерный элемент необходим для крепления гипсокартона к потолочной конструкции. При расчёте необходимого количества материала потолочный профиль обозначают аббревиатурой ПП. Специалисты утверждают, что данный элемент является подвидом стоечного профиля. Потолочный имеет ширину в 27 мм и высоту в 60 мм. Благодаря такой малой ширине данного крепёжного элемента для гипсокартона удобнее закрепить встык составляющие внешней отделки.

Важно! Для закрепления между собой несущих деталей фальш колонн или для установки потолочных профилей лучше использовать прямые универсальные подвесы.

Применение углового г профиля для гипсокартона (ПУ) отлично для внутренней отделки конструкции. Установка такого г профиля для гипсокартона способствует отличной фиксации в угловой области. Он упрочняет конструкцию, и защищает стык от внешних негативных факторов. К тому же, использование г профиля для гипсокартона необходимо для быстрой и равномерной штукатурки в угловой области конструкции. Особенностью такого длинномерного элемента является то, что не зависимо от того, какой он: алюминиевый или стальной, перфорированная основа отлична для его крепления и оштукатуривания. Его параметры составляют обычно 31х31 мм, реже производители выпускают ПУ 25/25 мм и 35/35 мм.

Перечисленные виды – основные, их монтаж осуществляется гораздо чаще, нежели чем маячковый, арочный или любой другой для криволинейных конструкций. Любой профиль для гипсокартона способен установить даже человек, не имеющий особых навыков с подобной работой.

Применение гибкого арочного профиля

Компании-производители стали выпускать гибкий гипсокартонный элемент, что помогло решить вопрос о правильном выборе изделий для криволинейных композиций потолка и стен. Постепенно гибкий элемент приобрёл широкое распространение. Имеет гибкий профиль размеры 60х27. Производители утверждают, что постепенно арочный длинномерный элемент будет выпускаться и других размеров и типов.

В зависимости от пожеланий клиента в стеновом оформлении, он может выбрать изделие арочного вогнутого или выпуклого типа. В любом случае арочный профиль позволяет изготовить конструкцию сложной формы. Однако не всегда удаётся приобрести гибкий профиль. Поэтому арочный элемент можно заменить стоечным профилем, только при монтаже потребуется использование кусачек и других приспособлений.

Закрепление арочного профиля

Арочное металлическое изделие бывает:

• вогнутым. Его радиус варьируется от 500 до 4000 мм и более, а длина стандартного изделия достигает 5000 мм;
• у выпуклого элемента радиус и длина несколько отличаются. Минимальный радиус составляет 1001 мм, максимальный – 4001 мм. Его длина может составлять 2000 мм, 2600 мм, 3000 мм, 3100 мм, 4000 мм, 5000 мм и более.

Такой гипсокартонный длинномерный элемент позволяет добиться желаемых изгибов при ремонте, встраивании стеллажей, создании индивидуального стиля потолка или построении перегородок, формируя всевозможные арки, изгибы или узоры.

Материалы для крепления профилей

При установке профилей обычно требуется использование подвесов, соединителей и удлинителей. Поэтому перед приобретением всех изделий следует правильно рассчитать количество длинномерных элементов и их аксессуаров.

КНАУФ — Профили, каталог товаров

Система «сухого строительства», признанным лидером которого является компания КНАУФ, применяется повсеместно, чуть ли не на каждой строительной площадке.

Одной из основ комплектных систем КНАУФ являются профили, используемые во всех категориях зданий для формирования каркасов сборных перегородок, облицовок или подвесных потолков.

Каркасы, в свою очередь, при необходимости заполняются минеральной ватой и являются жестким основанием для крепления различных листовых материалов.

И как любой дом нуждается в надежном фундаменте, каркасно-обшивная конструкция нуждается в качественном профиле.

Множество производителей поставляют профиль недостаточного качества, непригодный для применения в системах «сухого строительства». Низкая цена привлекает покупателя, который либо считает, что за обшивкой проблемы будут незаметны, либо не догадывается о последствиях применения подобной продукции. А между тем, из-за некачественно закрепленной обшивки и неустойчивости конструкции появляются трещины в стыках листов и швах плитки. Хлипкий каркас может ухудшать звукоизоляционные характеристики. Участились случаи обрушения подвесных потолков с каркасами из подобных профилей.

Компания КНАУФ предъявляет четкие требования к металлическому профилю, основанные на многолетнем опыте устройства и эксплуатации данных конструкций в Европе.

Одним из первостепенных является требование к толщине стали, которая напрямую влияет на жесткость профиля и, как следствие, на жесткость всей конструкции.

Более того, толщина стали влияет на прочность удержания шурупа в профиле — это очень важный параметр, обеспечивающий надежное крепление обшивки к каркасу. Так, при усилии до 45 кг шуруп должен удерживаться в профиле. КНАУФ-профили толщиной 0,6 мм обеспечивают это условие. Если сталь тоньше, то данное требование уже не выполняется. Поэтому все европейские поставщики таких систем перешли на единый стандарт по толщине стали — 0,6 мм.

На полках строительных магазинов, как правило, встречаются профили с толщиной стали 0,4-0,45мм и даже менее.

Надежный слой цинкового покрытия по ГОСТ 14918 защищает КНАУФ-профили от коррозии.

Профиль и комплектующие для гипсокартона



Профиль для  гипсокартона и его комплектующие настолько прочно вошли в отделочные работы современного строительства, что представить без них сегодняшний ремонт или перепланировку просто невозможно. Поэтому для качественных отделочных работ с применением гипсокартона надо ответственно отнестись  и к такому элементу, как профиль и прочие комплектующие для гипсокартона.

Профиль для гипсокартона  цены, на который более чем разумны и устроят любого покупателя – это первоочередной элемент для монтажа гипсокартонной конструкции. Профиль для гипсокартона размеры имеет разные, каждый из которых требует использования по назначению, иначе нарушение технологического цикла может привести к серьёзным последствиям. Металлический профиль для гипсокартона делится на профиль стоечный и профиль направляющий. Кроме этого необходимо использовать правильные варианты крепления профиля для гипсокартона для создания достаточной жёсткости несущего каркаса. Профиль направляющий для гипсокартона, а также потолочный профиль для гипсокартона нашли широкое применение, как жилищном строительстве, так и в отделке офисов и прочих административных помещениях. Профиль для гипсокартона и другие комплектующие, выпускаемые в настоящее время имеют хороший запас прочности и не создают никаких проблем в процессе эксплуатации. Профиля для гипсокартона стоимость, которого вполне доступна позволяет не только ускорить проведение отделочных работ с применением гипсокартона, но и способствует снижению затрат в целом  на отделку помещения. С помощью профиля стоечного для гипсокартона или профиля для гипсокартона пс можно производить монтаж самых разнообразных гипсокартонных конструкций, которые успешно разнообразят и украшают интерьер современного помещения. Профиль для гипсокартона прайс имеет небольшой благодаря, как не странно, своей большой популярности, так как такая популярность способствует большим торговым оборотам этого материала, что в свою очередь позволяет снизить его стоимость.  Купить профиль для гипсокартона в настоящий момент не представляет никакого труда, так как он представлен в полном ассортименте, как в стационарных строительных магазинах, так и в нашем интернет магазине стройматериалов, хотя ещё можно встретить объявления типа «куплю профиль для гипсокартона, но это скорее исключения, говорящие о большой популярности этого материала.

Стоечные профиля для гипсокартона используются в качестве продольных вертикальных стоек для каркаса. По правилам технологии монтаж стоечного профиля производится в сочетании с направляющим профилем, что способствует надёжности гипсокартонной конструкции. Профиль для гипсокартона в целом и профиль стоечный и направляющий в частности изготавливаются из оцинкованной стали, благодаря чему они не подвержены коррозии и могут применяться даже в местах с повышенной влажностью при использовании в таких местах, конечно, влагостойкого гипсокартона.

С помощью современного профиля для гипсокартона можно изготавливать также разнообразные декоративные элементы декора, например, стойки под плазменные панели или барные стойки, которые отлично впишутся в интерьер любого помещения. Профиль для гипсокартона цены, на который удовлетворят любого покупателя – это надёжные вложения в будущее, так они надёжно гарантируют высокое качество отделочных работ и значительный срок эксплуатации гипсокартонных конструкций. Профиль для гипсокартона размеры, которого позволяют использовать его для монтажа различных каркасов для гипсокартона иногда является единственно верным решением, так как в некоторых случаях применение других материалов, по – меньшей мере, нерационально. С помощью своеобразного крепления профиля для гипсокартона его можно использовать не только в самых разных помещениях, но и в самых сложнодоступных местах, непригодных для применения других строительных материалов. Красиво смотрятся изготовленные с помощью потолочного профиля для гипсокартона многоуровневые подвесные потолки, которые придают помещению современный и стильный дизайн. Металлический профиль для гипсокартона при всей своей прочности в руках грамотного специалиста может приобретать все необходимые формы, в том числе арки и трапеции, которые также вносят элемент элитарности в интерьер помещения. Профиль направляющий для гипсокартона и профиль стоечный для гипсокартона – это основные элементы для удачных отделочных работ с применением такого современного строительного материала, как гипсокартон, поэтому не стоит приуменьшать роль профиля для гипсокартона, впрочем, как и остальных комплектующих в проведении современных строительных работ.

Рациональный подход к отделочным работам в современном строительстве делает гипсокартон и комплектующие к нему, в том числе потолочный профиль для гипсокартона и профиль стоечный для гипсокартона просто незаменимыми элементами строительства. А благодаря тому, что профиль для гипсокартона прайс имеет приятный во всех отношениях он ещё и по праву заслужил не только всенародное уважение, но и любовь к себе, как к отвечающему всем нормам современного строительства материалу.

Читайте также о профиле для гипсокартона:

классификация и ФИО, назначение, видео и фото

Различная гипсовая конструкция, созданная с помощью каркаса из металлических профилей. Они доступны в различной форме, размерах, назначении. Для определения желаемого типа профиля следует разобраться с его назначением, габаритами. Виды изделий из гипсокартона рассчитаны на его конкретное применение, поэтому следует знакомиться с каждым типом отдельно.

Типы профилей, из которых изготовлен каркас для гипсокартона

Монтаж каркасной основы из металлических профилей по своей конструкции прост.Он состоит из вертикальных и горизонтальных составляющих металлических элементов, называемых направляющими, перекрытиями, преграждающими профилями. Чтобы подкорректировать нужный профиль, следует ознакомиться с его маркировкой и размерами.

Профиль стоечный ГКЛ

Какие бывают профили для гипсокартона:

Название профиля без сокращений	Сокращенное наименование на российском рынке	Краткое европейское название
монтируется в стойку	PS	CW
направляющая	PN	ВАШ
накладные расходы	PP	CD
потолочная направляющая	PNP	ВЫХОД

Какие бывают основные профили для гипсокартона?

Назначение и характеристика направляющего профиля (PN)

Профиль направляющий, сокращенно PN aka UW.толщиной 0,55-0,8 мм. Он защищает изделие от окисления металла, а также от поражения его ржавчиной. По внешнему виду ПН выпускается в виде планок с буквой «П», которая используется при строительстве металлического каркаса для фальш-стен. Применяется для быстрого возведения стен разной толщины. Направляющие служат основой в монтажной раме, обеспечивают прочность конструкции. Имеет разную ширину, что позволяет возводить высокие стены и прятаться в стене коммуникации.

Направляющий профиль, применяемый для каркаса для фальш-стены из гипсокартона

Размеры направляющего элемента для гипсокартона:

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота ребра, мм.	Длина, м.
ВАШ (PN) -2-50 * 40	0,5	50	40	3
ВАШ (PN) -4-75 * 45	0,5	75	45	3
ВАШ (PN) -6-100 * 40	0,6	100	40	4

В профиле производителем могут быть выполнены отверстия 8 мм.для крепления изделия к основанию (стене, потолку). Крепеж, в основном, дюбель-гвозди размером 6/40, 6/60. Длина достигает 3 м.

Монтаж перегородки, выравнивание первой гипсокартонной стены, смонтированной активной формы из металлопродукции по ранее сделанной разметке. Затем применяют СС (стоечный), а также дополнительные материалы, такие как подвесы, надставки, крабы.

Обозначение и размеры Профиль UD

Функциональность стоечного профиля (ПС)

Стойки для профиля стоячны, сокращенно ПС или другое обозначение европейского CW.Этот вид металлических планок используется при производстве металлического каркаса фальш-стены из гипсокартона, а также для выравнивания вертикальных поверхностей внутри помещений. Неся каркасную конструкцию фальшстены, в неподвижную НП вставлен металлический элемент. Что касается ширины PS и PN, то размер одинаков. Перегородочный профиль для гипсокартона из оцинкованной стали.

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.
CW (PS) 50 * 50	0.4-0,6	50	50	2,6; 3; 4
CW (PS) 65 * 50		65
CW (PS) 75 * 50		75
CW (PS) 100 * 50		100

Профиль стоечный, применим для создания каркаса перегородок из гипсокартона

В зависимости от созданной конструкции приобретается необходимый размер. Длина может быть от 3 до 4 м. Отличительная особенность профиля — специальный паз для удобного монтажа гипсокартонных плит, а также их фиксации.

Размеры профилей CW

№

, Размеры Направляющий профиль потолка (PNP)

Обозначается PN (OUT) (расшифровка — направляющая профиля потолка). П-образный профиль, с гладкими стенками. Используется как основание-опора для стоек и перемычек. Крепится по периметру конструкции, затем устанавливаются все остальные элементы системы. АНП изготовлен из металла, покрытого защитным слоем. Применяется при производстве металлической основы под потолок из ГКЛ. Этот элемент крепится к стене на дюбель-гвозди, служит для дальнейшей врезки потолочного профиля и создает прочность всей конструкции под гипсокартоном.

Потолочный направляющий профиль создает металлическую конструкцию для подвесного потолка из ГКЛ

Профиль для гипсокартонного потолка имеет размеры: толщина ТНГ 28 * 27 — 0,4-0,6 мм., Ширина 28 мм., Высота — 27 мм., Длина — 3 м. .

потолочный профиль (ПП)

Пожалуйста, самым популярным в каждом ремонте является потолочный профиль (ПП) или другое обозначение CD. Данное изделие используется при установке металлического каркаса на подвесной, фигурный, многоярусный потолок из гипсокартона. профиль вставляется, при установке, направляющей и крепится к подвесам.Изделие изготовлено из оцинкованной стали, что обеспечивает защиту от ржавчины. К профилю потолка применяются специальные саморезы, называемые «жучками» мастерами — диаметром — 3,5–3,9 мм. Длина 9,5-11 мм.

Потолочный профиль монтируется в каркас для подвесного потолка

Размеры профиля для гипсокартонного потолка: толщина 0,4-0,6 мм., Ширина — 60 мм., Высота 27 мм., Длина стандартная 3 м, на заказ 4 м.

Дополнительные виды профилей

А производит виды профилей для гипсокартона, используемые в конструкции металлического каркаса не так часто, и во многом заменили собственно ручное производство.

Арочный профиль

Этот арочный профиль из гипсокартона применяется для создания изогнутых арок и других элементов на потолке или стене. В основу производства лег арочный профиль металлического элемента потолка. подробно, о видах арочного профиля.

Арочный профиль подходит для создания каркасных арок из ГКЛ и фасонных элементов для гипсокартона

Завод предлагает собственные варианты гибочного профиля для арок на заказ, имея отличительные возможности в эксплуатации.Для этого обычный ПП (60х37) после гибки обозначают как ПА.

Размеры для радиуса изгиба:

маркировка продукции	Толщина, мм.	Ширина, мм.	Высота, мм.	Длина, м.	Радиус изгиба, мм.
ПО (CD) — 60 × 27 КНАУФ	0 / 4-0 / 6	60	27	2,6; 3; 4	1000
ПО (CD) — 60 × 27 КНАУФ (доп.)			27		500

гнутый профиль

деталь, другие варианты изготовления арок.

профиль усиленный

Элемент обозначен UA. Изделие используется для усиления основы под гипсокартон. Применяется в натяжных потолках сложной конструкции, а также при формировании перегородок с элементами тяжести (навешивание телевизора на перегородку), создании перегородок из гипсокартона дверных проемов, окон.

Усиленный профиль монтируется в пространство каркаса, где предполагается подвешивание тяжелых предметов на гипсовом основании

Размеры усиленного профиля для гипсокартона:

маркировка продукции	толщина изделия	Задний Профиль, мм.	высота ребра, мм.	количество рядов тиснения на спине	Стандартная длина профиля, м.
UA 50-40-2	2,0 мм.	50	40	1 шт.	2,6; 3; 4
UA 75-40-2		75		2 шт.
UA-100-40-2		100
UA-125-40-2		125
UA-150-40-2		150

Для защиты внешних углов

с маркировкой ПУ.Этот вид ГКЛ предназначен для отделки углов от различных механических воздействий (ударов) гипсовых изделий. Имеет перфорацию, для лучшей фиксации к поверхности шпаклевкой. Его габариты:

обозначение	Толщина, мм.	Ширина полок, мм.	Материал	Длина профиля, мм.
УЕ 20-20	0,22–0,25	20	алюминий	3
УЕ 25-25	0.4	25	сталь оцинкованная
УЕ 30-30	0,4	30
	0,5
УЕ 35-35	0,5	35

Монтажные профили

Для создания металлического каркаса необходимо применить профили и аксессуары к ним, чтобы основа каркаса под гипсокартон была прочной и прослужила долгий срок.

Для резки оцинкованного профиля используются ножницы для резки металла.Если резать профиль болгаркой, то в диапазоне высоких оборотов металл нагревается, тем самым портится антикоррозийное покрытие. Края профиля остаются незащищенными. Это крайне нежелательно для монтажа каркаса в ванных комнатах, а также на балконе — там, где повышенная влажность. Правила работы и секреты работы с ГКЛ.

Схема крепления профилей ГКЛ

Направляющие профили крепятся к основанию (потолку, полу, стене) только с помощью дюбелей-гвоздей. Размер застежки зависит от нескольких факторов: материала основы, сложности металлоконструкции.Крепежные детали следует располагать на расстоянии 25-30 см.

Подвесы для профилей закрепляются на одной линии с профилем через каждые 40-60 см. минимальное расстояние берется в том случае, если на штукатурную поверхность планируется большая нагрузка. Кроме того, для усиления каркаса усиления создаются стоечные профили, переходящие в утяжеление стройплощадки.

Printable you, — Применен изоляционный герметизирующий материал, выбор которого зависит от места расположения, уровня влажности, возгорания.

Выбирая профили для изготовления каркаса, следует помнить не только о правилах применения, но и обращать внимание на производителей.Такие профили для гипсокартона, как «КНАУФ» изготавливаются по размеру всех гостей с соблюдением всех технических условий.

Фрагмент экспресс-способа возведения шлагбаумов в квартире.

Видео:

Видео:

Видео:

РАЗМЕРЫ ПРОФИЛЯ ДЛЯ ГИПКИ И ОБЛАСТИ ПРИМЕНЕНИЯ

Профили для гипсокартона — это профили из оцинкованной стали, используемые в подвесных потолках, перегородках и системах облицовки стен.Они предлагают отличные решения в разных сферах. Они легко адаптируются к месту использования и чрезвычайно долговечны. Благодаря высокой коррозионной стойкости его можно безопасно использовать в течение многих лет. Их очень легко наносить и снимать. Это будет хороший выбор для тех, кто ищет экономичный материал.

Профили для гипсокартона подразделяются на настенные U, стены C, потолочные U, потолочные C и угловые профили. Его можно использовать для предотвращения пожаров, возведения стен, тепло- и звукоизоляции.Он может изготавливаться разных размеров в зависимости от области применения.

ОБЛАСТИ ИСПОЛЬЗОВАНИЯ ПРОФИЛЯ ИЗ ГИПКОЛА

Профили для гипсокартона благодаря своим свойствам находят применение в различных областях. Чаще всего используются кровельные, внешние и внутренние и потолочные покрытия. Он также используется в процессах изоляции. Обеспечивает практическое использование в сборных и железобетонных конструкциях. Монтажные трубы и кабели можно скрыть с помощью гипсокартонного профиля.

Стеновые U-образные профили применяются горизонтально.Он образует каркасную часть в системах перегородок. Он используется в навесных стенах и подвесных потолках. Гипсокартон прикручивается с двух сторон или с одной стороны профилей, в зависимости от области использования. Стеновые С-профили применяются в качестве вертикальной опоры. Его используют в торговых центрах, гостиницах, многоэтажных домах и подобных местах. Его легко можно применить к любому интерьеру. При строительстве подвесных потолков используются потолочные П-образные и потолочные С-профили. Даже если несущий элемент не работает, он удерживает подвесной потолок в равновесии.Угловые профили используются в углах стен при нанесении гипсовой штукатурки. В подвесных стенах он позволяет углам стоять вертикально и повышает ударопрочность.

РАЗМЕРЫ ПРОФИЛЯ ДЛЯ ГИПКИ

Важно, чтобы покупаемый вами товар производился в соответствии с правилами TSE. Продукция, которую вы покупаете в нашей компании, имеет необходимые сертификаты качества. Вы можете связаться с нами для получения подробной информации о профилях из гипсокартона.

Профили для гипсокартона.Размеры профиля для гипсокартона

Профиль — стеллаж из оцинкованного холоднокатаного металла. С его помощью можно построить каркас любой сложности. В современной строительной индустрии используются виниловые и металлические профили для гипсокартона. Размеры и материалы подходят для всех монтажных конструкций. Прежде чем приступить к работе, следует знать все виды профилей, используемых в строительстве.

Типы профилей

Направляющая (называемая UD) устанавливается по всему периметру помещения (если это потолок) или по полу, потолку и параллельным стенам (если это стена).Из него создается плоскость будущего каркаса. Профиль направляющей для гипсокартона, размеры которого очень удобны в дизайнерских конструкциях, может быть разного качества. Прочность зависит от толщины изготавливаемого материала. На потолках используется более толстая сталь. Изделие из тонкого металла используется для облицовки стен.

Держатель (обозначен SD) является эталонным профилем под гипсокартоном. Его размеры (толщина и длина) разные, как у направляющих.Чем тоньше сталь, тем больше креплений установлено. Предназначен для окончательного завершения дизайна. Отвечает за надежность и жесткость каркаса. Он принимает на себя всю нагрузку, поэтому должен быть изготовлен из хорошего оцинкованного материала. Устанавливается путем вставки в направляющую (UD). Он рассчитан так, чтобы крайний лист гипсокартона заканчивался посередине профиля. Основными критериями выбора являются ширина и высота перегородки. Прикручивается с каждого края маленькими саморезами («блохи»).

Помимо двух основных, используются другие типы профилей для гипсокартона. Их размеры очень похожи, но функции отличаются друг от друга:

1. Угловой профиль (ПУ) — предназначен для усиления внешних углов. Крепится к гипсокартонной основе шпаклевкой. Также называется перфорированным уголком. Применяется в оконных или дверных откосах, наружных углах стен и коробов. На стенах выполняет функцию маяка. С его помощью угол стены выходит ровным и острым.
2. Маяк (ПМ) — если стены сильно кривые, то на штукатурку ставят специальные маяки, затем кладут шпаклевку и подтягивают по правилу.
3. Направляющая для потолка — имеет те же функции, что и обычный профиль, но намного прочнее. Изготовлен специально для потолочных каркасов.

Виниловые профили

Профили для гипсокартона, размеры которых разные, подходят для любых нужд пользователя. Чтобы качественно завершить монтаж конструкций, стоит использовать виниловые профили, поверхность которых легко обрабатывается.Они предназначены для торцевых, внешних углов и нестандартных стен. Защищайте от влаги, придайте кромкам совершенство и соединяйте конструкцию с оконными блоками и дверями. Их несколько:

1. Арочный (ПА) — это криволинейный арочный профиль. Используется в гнутых конструкциях из гипсокартона. Радиус гибкости 500 мм. Особенно подходит для отделки колонн.
2. J-профиль — очень распространенный. Он сделан из жесткого винила. Он используется для украшения края гипсокартона и легко на нем надевается.Хорошо покрашен.
3. Кабельный профиль Это специально разработанный элемент. Используется для прокладки оптоволоконного кабеля. Внутрь вкладывается мягкий шнур, чтобы он не замазался.
4. Маркер для полукруглых углов — качественный инструмент, с помощью которого можно создавать плавные красивые углы.
5. Turn — служит для обеспечения однородности кабеля.

Размеры профилей

Для каждой дизайнерской идеи можно выбрать подходящий профиль для гипсокартона.Размеры рассчитаны таким образом, чтобы при монтаже конструкции не выбрасывалось много ненужных деталей.

толщина 9103, мм 9044 27

Габаритные размеры направляющих

профиль	длина, мм	ширина, мм
2500, 3000, 4000	27	0,37
UD 50	2500, 3000, 4000	50	0, 42

С помощью большого ассортимента различных размеров можно выбрать ширину и длину элемента.

900 900 Светодиод 60

50х50

Габаритные размеры держателей

профиль	длина, мм	Толщина, мм
3000, 4000	0,42	60×25
SV 50	3000, 4000	0,42
SV 75	3000, 4000	0,42	50х75
SV 100	3000, 4000	0,42	50×100

Дополнительный крепежный элемент

Иногда строители сталкиваются с проблемой мс при креплении профилей для гипсокартона.Их размеры могут быть меньше требуемой конструкции. Поэтому необходимо использовать дополнительные крепежи.

1. Соединитель профиля — это крепежный элемент, соединяющий две несущие стойки между собой. Он вставлен в торцы двух стыкуемых элементов и с каждой стороны закреплен двумя «блохами» на металле.
2. Подвески — идут с анкерным зажимом и прямые. Это металлическая пластина, легко гнущаяся в виде буквы «П» и фиксирующая профиль к потолку.
3. Краб — крепежный элемент для установки перемычек, расположенных между стойками.

Инструменты для монтажных работ

При работе с профилем вам понадобятся инструменты:

• ножницы по металлу — отрезают или отрезают рельс;
• рулетка — служит для измерений;
• Просектор — пробивает отверстия в деталях рамы;
• маркер или карандаш — наносит линии отреза;
• staprofilm — клещи для крепления.

Монтаж и крепление

Важным фактором является правильный монтаж и крепление конструкции. Сначала обивочный шнур отбивается от уровня: для верха — горизонтально, а для стен — вертикально. Направляющие выставляются и крепятся к стене с помощью дюбеля-гвоздя (размер 6х40 мм или 6х60 мм).

Держатель установлен в UD. Затем по горизонтали распределяются профили для гипсокартона. Размеры ступеньки — 40 см, но следует учитывать, что стык листа должен находиться посередине рейки.К потолку по вертикали в виде буквы «П» крепятся усиленные подвески дюбелями «бук». Горизонтальные металлические планки светодиода выравниваются и крепятся к пластинам с помощью «блох».

После завершения всех работ по конструкции каркаса листы прикручиваются к профилям для гипсокартона. Размеры саморезов по металлу, с помощью которых крепится материал, составляют 25 мм или 35 мм. Размер шага 15 см.

p >>

Профиль из гипсокартона, Деталь Профили для подвесного потолка Fuga, Размер, Цена

Наша компания начала свою деятельность с экспорта профилей из гипсокартона, деталей из профилей Fuga, подвесных потолков, изделий из гипсокартона, секторов минеральной ваты.

Сначала профиль для гипсокартона , гипсокартон, подвесной потолок, аппликации из минеральной ваты; угловые соединения, две разные части комбинации, чтобы предотвратить растрескивание. Причина первая; Fuga do, вторая причина; Декоративное изображение взять.

Гипсокартонные плиты обеспечивают гладкую отделку углов, обеспечивают качественный внешний вид в соответствии с пожеланиями клиентов и обеспечивают четкое решение в виде профиля fuga , подвесных потолков и применения минеральной ваты в скрытых световых полосах.

Переходная угловая ширма из гипсокартона

Строительная отрасль развивалась с годами, как и все остальное. Таким образом, стали появляться чудо-конструкции. Не только конструкции, но и внутреннее убранство построек стали более эстетичными за счет различных строительных материалов. В нашей стране самым важным изменением, дающим привилегии в интерьере домов, несомненно, стало открытие гипса. И предотвращено растрескивание стыков конструкций, созданных с помощью профилей деталей из гипсокартона.

На самом деле потолки в домах, которые приходят на ум, когда думаешь о гипсокартоне! В годы, когда его впервые использовали, практически каждый, кто собирался красить свой дом, имел возможность встретить гипсокартон. Гипсокартонные потолки, новая тенденция того времени, не только сливались от угла к углу с профилями деталей из гипсокартона, но также имели место в домах с рельефным узором в центре потолка, где была подвешена люстра. Позже видно, что много гипсокартона использовалось при оформлении новостроек.

Назначение Изделие

Этот материал, состоящий из гипсокартона, который состоит из двух сторон картона, который сделан из гипса и специальных размеров и предназначен для гладких поверхностей, не предназначен для использования в отделке потолка. .

Основная и самая важная цель использования в зданиях — создать новую комнату или попытаться отделить пространство стеной или создать подвесной потолок. Кроме того, следует иметь в виду, что гипсокартонный лист с его устойчивостью к огню и воде и его структурой, которая может растягиваться при землетрясении, сводит к минимуму повреждения и обеспечивает преимущества использования благодаря создаваемой звуко- и теплоизоляции.

Конечно, все эти упомянутые элементы нуждаются в профиле детали для правильной реализации.

Где профиль из гипсокартона и где его использовать?

• Внутренние и внешние фасады
• Пересечение перегородок
• Различные секции потолка
• Потолок со стыками стен
• Скрытая световая полоса, используемая в деталях
• Изготовление Fuga

Детальный профиль листов гипсокартона имеет большое значение. Никто не хотел бы видеть трещины по краям после нескольких часов работы в гипсокартоне.По этой причине используются профили деталей, а проекты из гипсокартона. Детальный профиль многих различных частей требуется на стыке двух разных частей, в точках соединения стены с потолком и на участках, использующих скрытую световую полосу.

Когда профиль Fuga оценивается с точки зрения использования, становится очевидным, что он не только обеспечивает высокое качество и декоративное изображение при нанесении на листы гипсокартона. Еще одна важная область использования — это приготовление фуги.

Также профиль для гипсокартона является прочным и обрабатываемым шпатлевочным материалом. И обычно используется в куртке. Это связано с его эстетическим внешним видом и способностью наносить декоративную штукатурку и красить без необходимости делать дополнительные покрытия во время обшивки. Во время подачи заявки детализируйте профили, чтобы обеспечить правильное соблюдение процесса внедрения.

Подробная информация По какой причине использовался профиль Fuga?

Приведу пример применения для украшения стыка стены с потолком.
Применяется во внешней части здания на пересечении со стеной потолка камеры.
Внешний вид зданий, в которых использовались две секции крыши.
Обе наружные стены, так как в обоих случаях используется штукатурка.

Наконец, для получения дополнительной информации о размерах и цене гипсокартонных профилей свяжитесь с нами.

CDS

Последнее изменение: 2017-12-06

Доля:

Сообщить о неработающей ссылке

Стальная гусеница и шпилька

Характеристики

---

---

Размер (ширина)	Длина (фут)	Калибр	Складской
1 5/8 «	10	25	— ”
2 1/2 «	10	25	— ”
Ножка 2 1/2 «2»	10	25	— ”
2 1/2 «4 7/8» Ножка	10	25	— ”
2 1/2 «прорезь	10	25	––
2 1/2 «Flex	8	25	— ”
3 5/8 «	10	25	— ”
3 5/8 «2» ножка	10	25	— ”
3 5/8 «4 7/8» Ножка	10	25	— ”
3 5/8 «прорези	10	25	––
3 5/8 «Flex	8	25	— ”
6 «	10	25	— ”
Ножка 6 дюймов 2 дюйма	10	25	––
6 дюймов со шлицами	10	25	––
6 дюймов Flex	8	25	––
8 «	10	25	––
10 «	10	25	––

---

Размер (ширина)	Длина (фут)	Калибр	Складской
1 5/8 «	8	25	— ”
1 5/8 «	9	25	— ”
1 5/8 «	10	25	— ”
1 5/8 «	12	25	— ”
2 1/2 «	8	25	— ”
2 1/2 «	8 ‘6 «	25	— ”
2 1/2 «	9	25	— ”
2 1/2 «	10	25	— ”
2 1/2 «	11	25	— ”
2 1/2 «	12	25	— ”
2 1/2 «	13	25	— ”
2 1/2 «	14	25	— ”
3 5/8 «	8	25	— ”
3 5/8 «	8 ‘6 «	25	— ”
3 5/8 «	9	25	— ”
3 5/8 «	10	25	— ”
3 5/8 «	11	25	— ”
3 5/8 «	12	25	— ”
3 5/8 «	13	25	— ”
3 5/8 «	14	25	— ”
3 5/8 «	16	25	— ”
3 5/8 «	18	25	— ”
3 5/8 «	20	25	— ”
6 «	8	25	— ”
6 «	9	25	— ”
6 «	10	25	— ”
6 «	12	25	— ”

---

Звоните в любое время, чтобы заказать изделия нестандартной длины для доставки на следующий день

---

Стальные шпильки и гусеницы имеются на складе размером 1 5/8 дюйма, 2 ½ дюйма, 3 5/8 дюйма и 6 дюймов различной длины.Изготовленные с соблюдением строгих допусков, подрядчики ценят превосходную посадку шипа на гусеницу. Негорючие стальные шпильки и гусеницы использовались во многих стеновых конструкциях, прошедших испытания на огнестойкость, для достижения номинальных характеристик до 2 часов. Проконсультируйтесь с каталогами UL и ULC по огнестойкости для сборок с определенным сроком службы.

Duvar U-75 Alçıpan Profili — Alçıpan Profilleri

Описание продукта

Стеновой профиль для гипсокартона U-75

Стеновой профиль для гипсокартона U-75 , Он используется во внутренних перегородках, облицовочных стенах и стенах шахты, делая металлическую несущую раму 75 мм.Применяется путем продевания стены в U-образные профили. При формировании перегородки стена укладывается привинчиванием гипсокартона к обеим сторонам профилей, вставленных в U-образные профили, и к одной стороне профиля при формировании облицовочной стены.

Профили для гипсокартона , имеют широкий спектр применения. оборудование для вентиляции и кондиционирования, процессы изоляции и нанесения покрытий, все виды крыш, фасадов, стен и потолков, перегородки, системы облицовки стен и подвесных потолков, производство опорных листов марки ПВХ, кровельных и фасадных покрытий, производство сборных зданий, сборные покрытия для стен и потолка, покрытия для стен и потолка для железобетонных зданий можно использовать для покрытия декора, покрытия, изоляции магазинов, офисов, больниц и многих других жилых и других помещений.

---

Гипсокартонный профиль (стеновой гипсокартонный профиль У-75)

• Гипсокартон (гипсокартон) устойчив к динамическим воздействиям за счет гибкости перегородки.
• Инсталляции легко скрыть. Значение Ph такое же, как у человеческого тела. Не производит бактерий. Это экономично.
• Нагрузка на гипсокартон (гипсокартон) на м2 на перегородку: 35 кг / м2 Нагрузка на м2 на кирпичную стену: 300 кг / м2
• Быстрый и простой монтаж — экономия труда и времени благодаря разборке.
• Гипсокартон (гипсокартон) не вызывает потери пространства в конструкции перегородки.
• Гипсокартон (гипсокартон) в 9 раз легче кирпичной стены при использовании перегородки, что делает здание более гибким во время землетрясения.
• Перегородка из гипсокартона (гипсокартона) обеспечивает отличную звуко-, тепло- и противопожарную изоляцию.
• Возможно изготовление профилей нужной длины в соответствии с деталями проекта.

---

Гипсокартон Типы

• Декоративный подвесной потолок из гипсокартона
• Потолочный гипсокартон
• Водонепроницаемый гипсокартон
• Гипсокартон для внутренней отделки
• Огнестойкий гипсокартон
• Гипсокартон, используемый в сухих полах
• Звуко- и огнестойкий гипсокартон
• Водостойкий и огнестойкий гипсокартон

---

Detaylı bilgi için bize ulaşın.

Будьте первым, кто оставил отзыв на “Стеновой профиль для гипсокартона U-75”

ИНСТРУКЦИИ ДЛЯ ГИПСОВОЙ ПОЛКИ

ИНСТРУКЦИЯ ДЛЯ ГИПСОВОЙ ПОЛКИ

Ниже приведены простые пошаговые инструкции по созданию и установке полки из гипсокартона:

• Положите на пол покрывающую ткань 4×4 или качественные гофрированные листы, чтобы защитить пол от пыли и мусора или случайных ударов.

• Нарисуйте на стене проект столярным карандашом, приблизительно рассчитав общие размеры и размеры создаваемой полки.

• С помощью профессионального измерителя снимите размер чертежа стены и верните его к алюминиевому профилю, отметив маркером место разреза.

• Отрежьте специальными ножницами для алюминия первый отмеченный профиль, получив длину полки.

• Рассчитайте ширину создаваемой полки и отметьте размер на профиле.

• Отрежьте специальными ножницами для алюминия первый отмеченный профиль, получив ширину полки.

Примечание : повторите ту же операцию для другой стороны полки.

• Соберите три вырезанных профиля, используя отвертку с регулировкой глубины и текс с плоской головкой 4,2×13, специально для соединений алюминия / алюминия.

Примечание : соединив три профиля, вы получите своего рода «C», которая станет душой полки.

• Теперь приступайте к раскрою гипсокартонных панелей, которыми вы закроете изготовленный алюминиевый каркас.

• Измерьте размер буквы «С» с помощью метра и измерьте размеры на гипсокартонной панели карандашом, создав прямоугольник.

• Вырежьте прямоугольник профессиональным резаком, разрезав плиту и завершив пропил пилой по гипсокартону.

• Закрепите прямоугольник из гипсокартона к каркасу с помощью самосверлящих шурупов с черным фосфатным покрытием 3,5×25 с отверткой с регулировкой глубины.

Примечание : повторите ту же операцию с другой стороной буквы «C», получив таким образом своего рода «бутерброд» с двумя плитами снаружи и алюминиевым профилем посередине.

• Измерьте толщину рамы (сторона буквы «C», еще не покрытая гипсокартоном) и длину трех сторон (самой длинной и двух более коротких внешних сторон).

• Нанесите карандашом размеры на гипсокартонную панель, создав три тонких прямоугольника (два коротких и один длинный).

• Вырежьте прямоугольники, созданные профессиональным резаком, завершив пропил, при необходимости, пилой по гипсокартону и закрепите их сверлом с регулировкой глубины на раме с помощью 3.Саморезы 5×25 черные фосфатированные.

Примечание : таким образом мы закроем всю алюминиевую раму.

• После того, как внешние плиты закреплены, убедитесь, что они образуют точные углы в 90 градусов с предыдущими более крупными плитами, установленными в начале.

• Теперь приступайте к затирке швов и головок шурупов, затем подождите, пока затирка высохнет (см. Статью о затирке и следуйте инструкциям).

• Поместите микроперфорированную бумагу по углам, согнув ее пальцами под углом 90 градусов, что сделает прямоугольник из гипсокартона твердым и однородным.

• При необходимости нанесите второй слой шпатлевки и снова дождитесь высыхания.

• Когда затирка полностью высохнет, чтобы сделать поверхность гладкой и готовой к окраске, ее отшлифуют с помощью ручной шлифовальной машины, удалив излишки затирки и сгладив любые различия в работе.

Прикрепите полку к стене

Чтобы разместить полку на стене, необходимо закрепить алюминиевый профиль на направляющей для карандашей на стене, а затем вставить два элемента.

• С помощью измерителя мы измеряем полость на одной стороне ранее созданной буквы «C» и записываем измерение на алюминиевом профиле, отмечая маркером место, где нужно сделать разрез.

• Вырежьте специальными ножницами для алюминия первый отмеченный профиль, получив направляющую, в которой он будет идеально соответствовать полке.

• Убедитесь, поместив на стену, отмеченную магнитным уровнем с пузырьками, что линия, начерченная карандашом вначале, прямая, и если она не должна идеально провести новую «в пузырьках».

• Отметьте плотным карандашом места, где необходимо проделать отверстия для установки нейлоновых дюбелей диаметром 6.

Примечание : сделайте несколько отметок на разном расстоянии друг от друга.

• Проделайте отверстия точно в центре алюминиевого «вертикального» профиля на расстоянии около 15 см друг от друга с помощью дрели с регулировкой глубины и поместите профиль на стену, совместив одно или несколько отверстий в профиле с одним. или более отметок карандашом на стене и отметьте маркером не менее двух совпадающих точек.Затем тем же маркером отметьте все остальные отверстия в профиле на линии стены.

• Теперь продолжите сверление стены сверлом SDS 6×110 в точках, отмеченных маркером, и, очистив их щеткой, вставьте в отверстия нейлоновых дюбелей диаметром 6.

• Снова установите отверстия в профиле на анкеры и проденьте винт через отверстие в профиле, прикрутив его к дюбелю с помощью профессиональной отвертки или отвертки с регулировкой глубины.

Примечание : повторите операцию для всех остальных отверстий в профиле, выполнив небольшие испытания на растяжение для проверки герметичности стеновой перемычки.

• На планке, только что прикрепленной к стене, осторожно вставьте букву «C» в гипсокартон выше, вставив полую часть в профиль стены.

Примечание : если измерения и разрезы были выполнены с точностью, операция будет особенно простой, в противном случае мы продолжим подпиливание излишков гипсокартона или вырезание излишков алюминия, которые препятствуют входу профиля в » C «выемка.

• Теперь прикрепите гипсокартон к стенке, вставив черные фосфатированные саморезы 3,5×25 вплотную к стене на перекладине с помощью дрели с регулировкой глубины.

Примечание : установите винты на расстоянии около 10 см друг от друга и проведите небольшие испытания на растяжение, чтобы убедиться, что они приклеили гипсокартонный лист буквы «C» к профильной планке стены.

• Проверьте с помощью магнитного уровня с пузырьками, чтобы полка была идеально ровной, в противном случае затяните или ослабьте только что закрепленные винты.

• После очистки шва между плитой и стеной с помощью щетки, силиконат с окрашиваемым акриловым герметиком (см. Дополнительную информацию о герметизации гипсокартона), проделав ту же операцию с нижним швом.

• Теперь осталось только приступить к декорированию и покраске только что изготовленной полки.

Инструменты и материалы:

• Высококачественный гофрокартон

• Покровная ткань 4×4

• Метро (флексометр или складной деревянный счетчик)

• Строительный карандаш

• Фломастер

• Ножницы для алюминия

• Аккумуляторная дрель с регулировкой глубины

• Профессиональный резак

• Пила для гипсокартона

• Ручной шлифовальный станок

• Магнитный уровень с пузырьками

• Сверло SDS 6×110

• Щетка

• Чаша

• Лестница

• Винты 4.
