Стабилизаторы напряжения: как выбрать, на что обратить внимание

Стабилизаторы напряжения поддерживают стабильное напряжение в 220 В на выходе и помогают спасти от поломок бытовую технику, котлы, освещение и пр. от скачков напряжения.

Где пригодится использование стабилизаторов напряжения:

  • дома для защиты компьютера и компьютерной периферии, холодильника, стиральной машины и другой бытовой техники
  • На этапе стадии ремонта или переезду в новую квартиру/дом для обеспечения устойчивого и постоянного напряжения
  • на даче и в загородном доме
  • для исправной работы установленного котла
  • для противопожарной безопасности и систем сигнализации:
    в период прыжков напряжения могут взрываться и гореть даже зарядные устройства для ваших мобильных телефонов.
    А если прыжок напряжения выведет из строя еще и сигнализацию, то безопасность вашего дома будет под серьезной угрозой.

По правилам использования электроприборов ток должен идти с частотой 50 Гц и напряжением 220 В ±10%. Но не секрет, что напряжение в электросети в старых городских домах, в дачных массивах/кооперативах, в деревнях и селах скачет от 140 до 260 вольт. О стабильном показателе в 220 вольт можно даже не мечтать.

От этого портится всё:
- от бытовой техники до энергосберегающих ламп, жизнь которых сокращается в несколько раз от таких прыжков напряжения.

- такое случается и в хорошей городской среде: периоды аварийных ситуаций, в момент перегрузки энергосети в морозы, когда люди включают обогреватели, или при "веерных отключениях" скачки могут быть небезопасны для любого электрооборудования.

Выход только один — купить стабилизатор напряжения.

Что делают стабилизаторы  (простым языком)

★ Если у вас упало напряжение, стабилизатор за доли секунды вернет его к 220 В

★ Если наоборот стало выше порогового значения в 240-260 В, то снизит напряжение, чтобы ваша техника не сгорела

★ Стабилизаторы работают в рамках допустимых пределов: большинство в пределах колебаний напряжения140-260 В (некоторые мощные стабилизаторы выводят напряжение с 90 В до 220)

★ Если напряжение слишком низкое или слишком высокое, то стабилизатор обязательно отключится

ВАЖНО ПОНИМАТЬ:
точность работы, т. е. сделать напряжение в 220 В работает в допустимом диапазоне ±3-8 % (в зависимости от модели стабилизатора). Это, кстати, соответствует ГОСТУ, где разрешенная величина ±10%.

Поэтому тестируя купленный стабилизатор вольтметром - не удивляйтесь, что он показывает, 220 В, хотя по вольтметру на выходе - 202 или 237 В. Всё в порядке — это в пределах допустимой точности стабилизации напряжения.

Виды стабилизаторов напряжения:

  • однофазные и трехфазные
    • однофазные — это стандартные, которые используются в большинстве квартир, на дачах и пр.

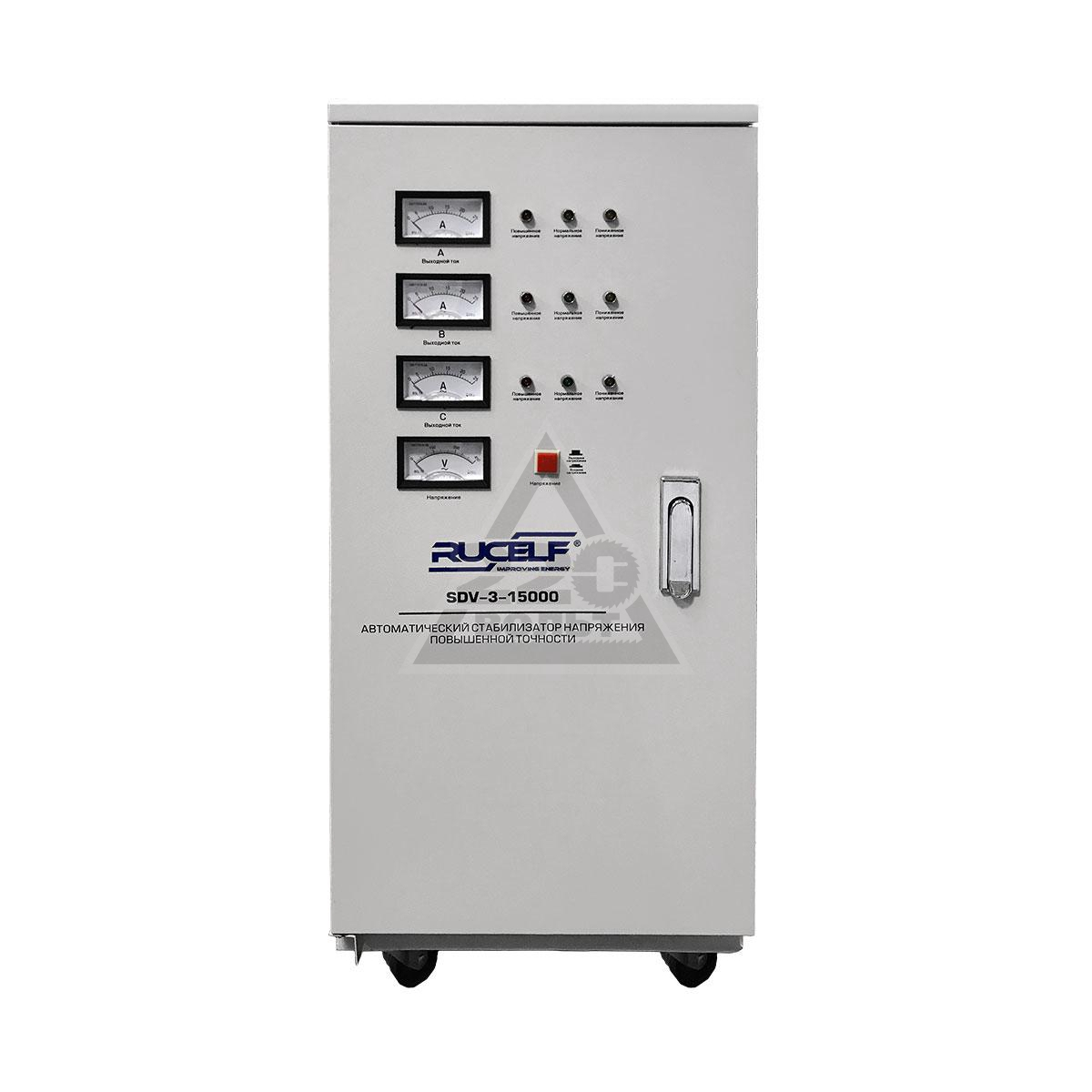

    • трехфазные — могут использоваться в тех домах, где подведено 3-х фазное напряжение. Чаще это дома, в которых по-умолчанию стоят электроплиты). И в принципе употребляется для более требовательных по мощности приборов.

По своей сути чаще всего трехфазные — это просто три однофазных стабилизатора в одном корпусе. Такие стабилизаторы используются уже специалистами-электриками.
Можете использовать их и вы, если знакомы с такими понятиями, как "перекос фазы", "обрыв нуля", "защита от пропадания фазы", "схема «Звезда»"

  • тип установки: настенные и напольные
  • рассчитанные под определенную мощность
    • от 500 до 5000 Вт — для нескольких электроприборов
    • выше 5 кВт — для мощных электроприборов или большого их количества (на целое жилое помещение)
  • скорость срабатывания и точность срабатывания
    как только произошел скачок напряжения его нужно успеть отработать стабилизатору. Это значит переключиться на нужное число обмоток трансформатора. Это и есть скорость срабатывания. И от вида стабилизатора (электронный, электронно-механический и пр.) и зависит эта скорость - средний показатель - это 5-7 мс, что обычно вполне достаточно для большинства приборов.

    А вот точность срабатывания бывает от 3 до 8%, что вполне укладывается в ГОСТ 13109-97, по которому этот допуск может быть ±10%.

Как выбрать мощность стабилизатора напряжения?

самый простой способ:

  1. взять мощности всех электроприборов, которые запланированы для подключения к стабилизатору
  2. прибавить 20% (так положено по паспорту + на случай подключения какого-то непредвиденного дополнительного прибора)

Но на деле не всё так гладко:

  1. есть понятие "пиковой мощности при пуске".
    И оно сильно превышает заявленную мощность электроприборов. Например, холодильник на 600 Вт часто имеет пиковую нагрузку ок 2000 Вт. Т.е. номинальная мощность при пуске выше в 2-3 раза заявленной.

    Аналогичная ситуация и с кондиционером, и со стиральной машиной. Поэтому для гарантированной работоспособности рекомендуется

    умножать на 2 запланированную мощность  и прибавлять 20% "на всякий случай"  на незапланированные приборы.

  2. Второй момент, который также следует учитывать - это то, что производители стабилизаторов часто завышают свои показатели мощности. Поэтому можно смело вычитать 20% из их показателей, чтобы получить реальную цифру.

Пример расчета планируемой мощности стабилизатора напряжения:

Например, вы подключаете через стабилизатор:

  • стиральную машину - 1700 Вт
  • телевизор - 100 Вт
  • компьютер - 500 Вт
  • 3 источника света по 60 Вт
  • микроволновка - 800 Вт

ИТОГО: 1700 + 100 + 500 + 3*60 + 800 = 3280 Вт

Пример такой одновременной работы приборов вполне возможен вечером, когда вы забросили вещи в стирку, кто-то из семьи смотрит телевизор, кто-то сидит за компьютером, а кто-то решил разогреть ужин в микроволновке.

  • Теперь по первому правилу
    прибавим 20% и получим минимально необходимую мощность стабилизатора в 4 кВт.
  • Но, если учтем возможную пиковую нагрузку при включении (стиральной машины и микроволновки, а они 3500 и 1600 соответственно) + 20% сверху, то выходит, что нужен стабилизатор не менее, чем 7 кВт. И, ориентируясь на совет о том, что нужно искать стабилизатор полагаясь на то, что производитель завышает показатели, нужен стабилизатор с мощностью от 9 кВт.

На деле, разумеется, не часто бывает, чтобы одновременно включались все эти приборы в сеть. Поэтому для таких домашних нужд вполне может хватить и стабилизатора на 5 кВт, но в данном случае лучше брать "с запасом".

Выводы:

1. Для точечной защиты электроники
(компьютера/телевизора/принтера) - часто вполне достаточно стабилизатора с мощностью от 500 Вт до 1,5 кВт

2. Для стиральной машинки/холодильника

подойдет стабилизатор от 2 кВт до 5 кВт

3. На небольшое жилое помещение
обычно хватает стабилизатора мощностью от 5 до 10 кВт

4. В случае, если диапазон входных напряжений ("напряжение скачет") от 90 до 260 В, то рекомендуется обратить внимание на стабилизаторы для этого случая.

Какой стабилизатор напряжения выбрать для частного дома: виды, лучшие производители, рекомендации

Чтобы разобраться, какой стабилизатор напряжения выбрать для частного дома, нужно внимательно изучить эти приборы и понять, чем они отличаются друг от друга. Только зная специфику работы, достоинства и недостатки, можно идти в специализированный магазин и делать покупку. Согласны?

Приобретать продукцию на рынке не рекомендуется. Агрегаты требуют определенных условий хранения и могут некорректно работать, если в этот процесс вкрались нарушения. Все о грамотном выборе приборов для стабилизации напряжения и популярных на рынке моделях вы узнаете из предложенной нами статьи.

Содержание статьи:

Основные разновидности оборудования

На рынке электрических и силовых устройств стабилизаторы представлены в самых разных модификациях.

Эти приборы делятся на:

  • релейные;
  • инверторные;
  • электродинамические;
  • электронные;
  • гибридные.

Каждый аппарат имеет свою специфику и проявляет наивысший уровень эффективности в определенных условиях.

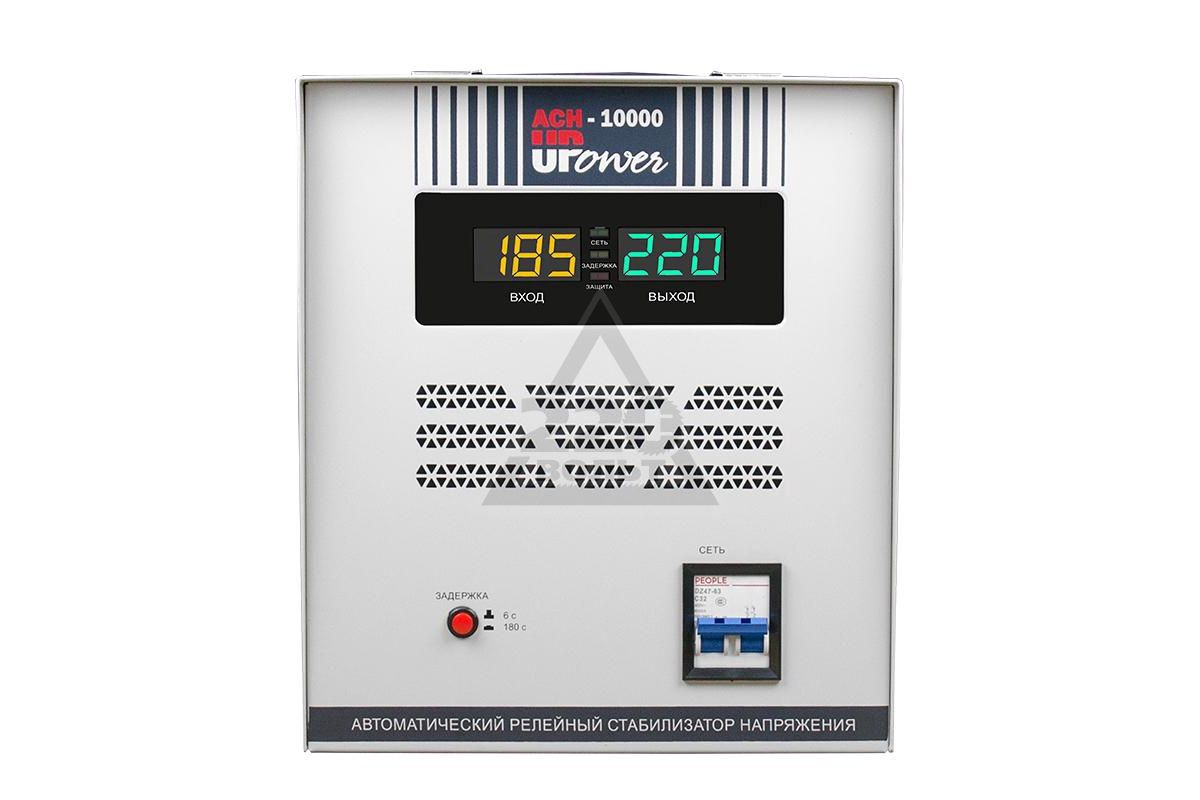

Вид #1 – релейный вариант модулей

Бытовые релейные аппараты работают на основе силовых реле, осуществляющих коммутацию автотрансформаторных обмоток. Имеют широкий диапазон регулирования и оперативно нивелируют всплески входного напряжения.

Модели снабжаются эффективной системой защиты, предохраняющей внутренние узлы от возможного короткого замыкания и перенапряжения в процессе эксплуатации. Продаются по доступной цене во всех хозяйственных магазинах или специализированных супермаркетах любых регионов.

Компактный размер корпуса и небольшой вес – неоспоримые достоинства релейных стабилизаторов.

Благодаря этим качествам их можно монтировать не только на крепкие несущие стены, но и на более слабые внутренние перегородки и конструкции

Среди минусов агрегатов отсутствие запаса мощности, низкая точность стабилизации и шумовой фон в виде щелчков во время замыкания/размыкания контактов. Самые главные недостатки – короткий срок функционирования и гарантия не более 6-12 месяцев.

Вид #2 – прогрессивные инверторные аппараты

Инверторный стабилизатор – одна из последних инновационных разработок на рынке электрического и силового оборудования. Работает по принципу широтно-импульсной модуляции. По сравнению с традиционными электронными и сервоприводными агрегатами поддерживает более широкий диапазон входных напряжений.

Обладает развернутой защитной системой, предохраняющей от всех основных сетевых проблем. Мгновенно реагирует на критические перегрузки, способные вывести оборудование из строя.

Наивысшая точность входного напряжения – самая главная отличительная черта инверторных агрегатов.

В бытовых однофазных и трехфазных моделях она не превышает 1%, а в промышленных – 0,5%

Прибор не боится температурных перепадов и влажности, корректно работает в широком температурном диапазоне. Из-за высокой стоимости пока не имеет большого распространения, несмотря на то, что считается одним из самых эффективных устройств.

Вид #3 – электродинамическая техника

Корректную работу электродинамических (сервоприводных) изделий обеспечивает электрический двигатель. Управляет им специальная электронная плата с микропроцессором.

Агрегаты такой конструкции непрерывно регулируют сетевое напряжение и дают минимальную погрешность при стабилизации.

Электродинамические изделия знамениты высокой стойкостью к кратковременным/пролонгированным перегрузкам и подходят для работы в сложных окружающих условиях и при низких температурах

В сервоприводных модулях встроен подвижный контакт. Если на него попадают пылевые частички, фрагменты грязи или другие инородные элементы, велик риск появления искры или спонтанного подгорания.

Это серьезно ограничивает область использования устройств и категорически не допускает их установки в помещениях с газовым оборудованием.

Минусы электродинамических модулей – это внушительный вес и крупные габариты, слабое быстродействие при сетевых перепадах, потребность в регулярном профессиональном обслуживании и небольшой эксплуатационный период.

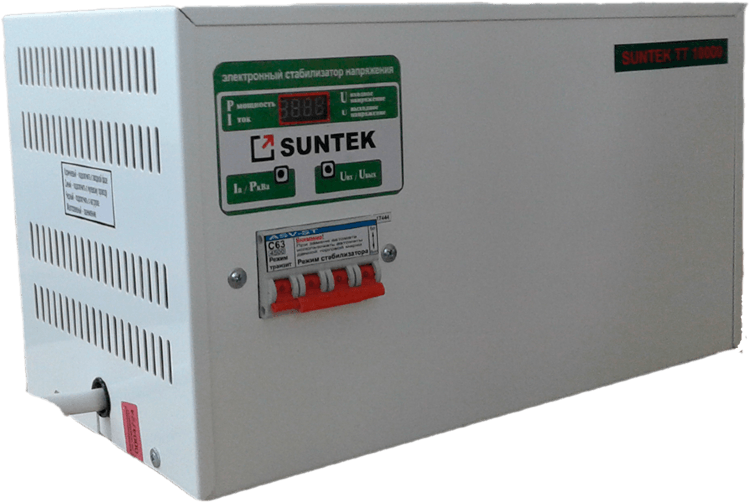

Вид #4 – электронный тип приборов

Электронные («семисторные» или «тиристорные») устройства относятся к точной и высокоэффективной технике. Не содержат механических элементов, участвующих в автоматической регулировке напряжения. Работу полупроводников, управляющих автотрансформатором, контролирует внутренний микропроцессор.

Приборы электронного типа от уважаемых торговых марок не шумят в процессе функционирования. Незначительное гудение в них может появиться только при сильных перегрузках или при недостаточном запасе рабочей мощности

К основным преимуществам электронных агрегатов относятся быстрая и четкая реакция на скачки сетевого напряжения, минимальная погрешность стабилизации и высокая эффективность работы.

Производители оснащают устройства многоуровневой системой защиты, предохраняющей все действующие узлы от распространенных сетевых аварий и проблем. Корпуса электронных стабилизаторов имеют компактные размеры и монтируются как на несущие стены, так и легкие внутренние перегородки.

К недостаткам моделей относятся высокая изначальная стоимость, дорогостоящий ремонт в случае поломки и чувствительность к резким сетевым перегрузкам.

Вид #5 – гибридные устройства

Гибридный стабилизатор – еще одна современная новинка, впервые появившаяся на рынке в 2012 году. От традиционного релейного модуля отличается дополнительными релейными преобразователями, внедренными в конструкцию.

Приборы гибридного типа отличаются компактным корпусом и мягко выравнивают напряжение. В постоянном режиме обеспечивают равномерную подачу электроэнергии и надежную защиту сети от энергетических всплесков

В процессе функционирования создают ощутимый звуковой фон и продаются по высокой цене.

Лучшие производители стабилизаторов

В перечень лучших компаний, поставляющих на российский потребительский рынок, входят отечественные и европейские производители электрического оборудования. Продукция именно этих марок распространена наиболее широко и продается значительно лучше, чем такой же товар других марок.

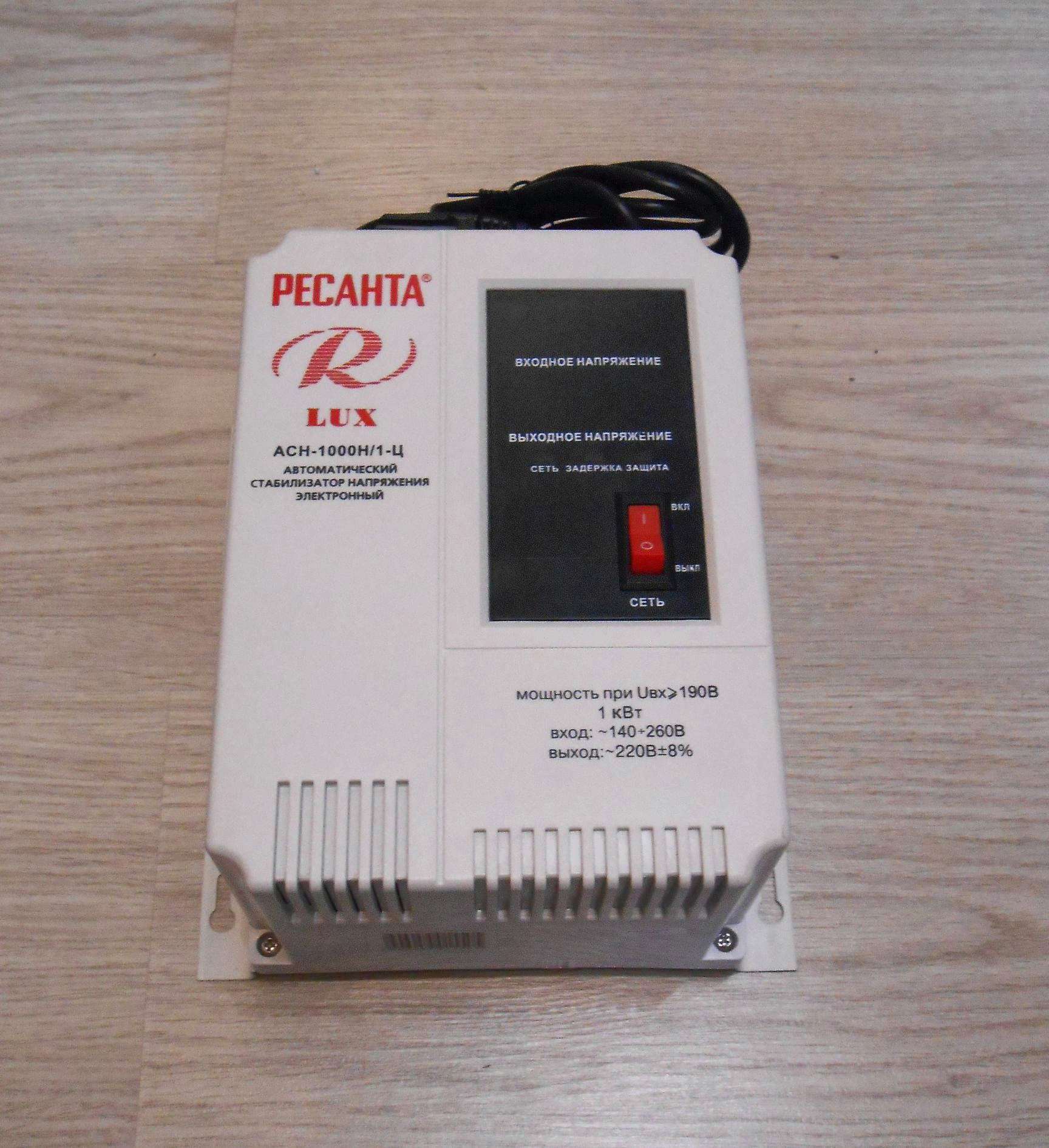

Компания «Ресанта», Латвия

Латвийский изготовитель давно и хорошо известен в мире. Присутствует на рынке с 1993 года, а в России активно работает более 10 лет. Предлагает покупателям надежное стабилизационное оборудование высокого качества.

Под брендом выпускаются однофазные и трехфазные стабилизаторы напряжения, отличающиеся друг от друга по типу, мощности и конфигурации. Стоимость изделий лояльна, особенно, учитывая их высокое качество, пролонгированный срок службы и устойчивость к работе в отечественных электрических сетях.

В России компания «Ресанта» располагает не только фирменными магазинами и отделами, но и развернутой сервисной сетью. В РФ функционирует более 40 центров, где квалифицированные мастера осуществляют гарантийные мероприятия, обслуживают и ремонтируют стабилизаторы

Все изделия, сошедшие с производственных мощностей рижского завода, проходят сертификацию и полностью соответствуют международным требованиям, предъявляемым к такой продукции.

Компания регулярно участвует в профильных выставках и получает на них престижные награды. Согласно данным исследовательского центра Mega Research, собранным в 2014-2017 гг., бренд лидирует на российском рынке стабилизаторов напряжения.

Среди основных достоинств стабилизаторов «Ресанта»:

  • высокий уровень КПД – до 97%;
  • широкий диапазон мощностных характеристик;
  • прочный внешний корпус.

На каждый прибор, купленный у официального представителя, распространяется фирменная гарантия.

Группа компаний «Штиль», Россия

Изготовитель стабилизаторов «Штиль» работает на рынке электрооборудования с 1994 года. Располагает большими производственными площадями в Москве. Имеет сертификат соответствия системе современного менеджмента – ГОСТ ISO 9001-2011.

Завод оснащен прогрессивным оборудованием и укомплектован квалифицированным персоналом. Дополнительно на производстве организованы места для проверки и тестирования собранных агрегатов. Готовая продукция покидает предприятие только после детальной проверки ОТК

Компания самостоятельно разрабатывает и собирает стабилизаторы разного назначения, подходящие под конкретные виды нагрузок. Предлагает клиентам не только классические, но и прогрессивные инверторные однофазные и трехфазные приборы с евровилкой и возможностью настольной установки или настенного монтажа.

На агрегаты дается гарантия, включающая в себя следующие мероприятия:

  • диагностика проблемных моментов и определение причин, провоцирующих их возникновение;
  • локальный/глобальный ремонт, замена узлов/элементов, вышедших из строя;
  • профилактическое техобслуживание.

Все отреставрированные устройства проходят обязательное тестирование на работоспособность и только потом возвращаются владельцам.

Торговая марка ORTEA S.P.A. Италия

Компания ORTEA S.P.A. — одна из старожилов международного рынка электрического оборудования. Уже более полувека этот европейский гигант проектирует, изготовляет и продает через дилерскую сеть высококачественные, эксплуатационно стойкие и надежные стабилизаторы напряжения.

Сотрудники фирмы ОРТЕА, представляющей бренд в России, имеют профессиональную квалификацию и большой практический опыт. Клиентам они помогают правильно выбрать стабилизатор под определенные индивидуальные задачи

В РФ и государствах СНГ располагается более 700 организаций-партнеров и сервисных центров итальянского производителя.

К главным преимуществам итальянской продукции относятся:

  • специфическая запатентованная конструкция регулировочного узла с пожизненной фирменной гарантией;
  • высокий уровень точности стабилизации – колебания не более ± 0,5%;
  • устойчивость внутренних силовых узлов к интенсивным перегрузкам;
  • продвинутая система интеллектуальной защиты Schneider Electric и ABB;
  • встроенный предохранитель от поражения молнией;
  • мгновенная реакция на сетевые перепады;
  • плавная регулировка параметров напряжения;
  • хладостойкость;
  • два способа подключения с возможностью корректировки диапазона входящего напряжения;
  • прогрессивный дисплей Lovato Electric с четкой индикацией.

При производстве приборов используются только лучшие комплектующие от европейских фирм. Сборка отличается аккуратностью и безупречной четкостью.

Компания «Норма М», Россия

Завод «Норма М» — один из самых старых отечественных разработчиков электрического оборудования. Создает прогрессивные технологические решения в области силовых агрегатов и постоянно совершенствует качество своей продукции.

К наиболее актуальным и значимым изобретениям специалистов предприятия относятся:

  • уникальное реле с функцией анти-искрения;
  • возможность 100% удержания мощности;
  • прогрессивная безобрывная коммутация.

Готовая техника корректно работает в однофазных и трехфазных сетях, не боится интенсивных нагрузок и служит не менее 10-15 лет.

Для производства стабилизаторов «Норма М» используются узлы и комплектующие детали высокого качества, приобретенные у надежных и проверенных поставщиков. Сборка полностью осуществляется в России под строгим надзором опытных специалистов

На все приборы дается фирменная гарантия и предлагается квалифицированное обслуживание в сертифицированных сервисных центрах.

Основные достоинства агрегатов Н«Норма М», это:

  • поддержка уровня мощности во всем диапазоне;
  • компактный размер корпуса;
  • полное отключение трансформаторов в режиме байпас, позволяющее экономить внушительное количество энергоресурсов;
  • возможность размещения на полу и на стене;
  • устойчивость к морозу и корректная работа на улице при низких температурах;
  • отсутствие искажений.

Все эти позиции и привлекательная цена делают изделия от «Норма М» очень востребованными.

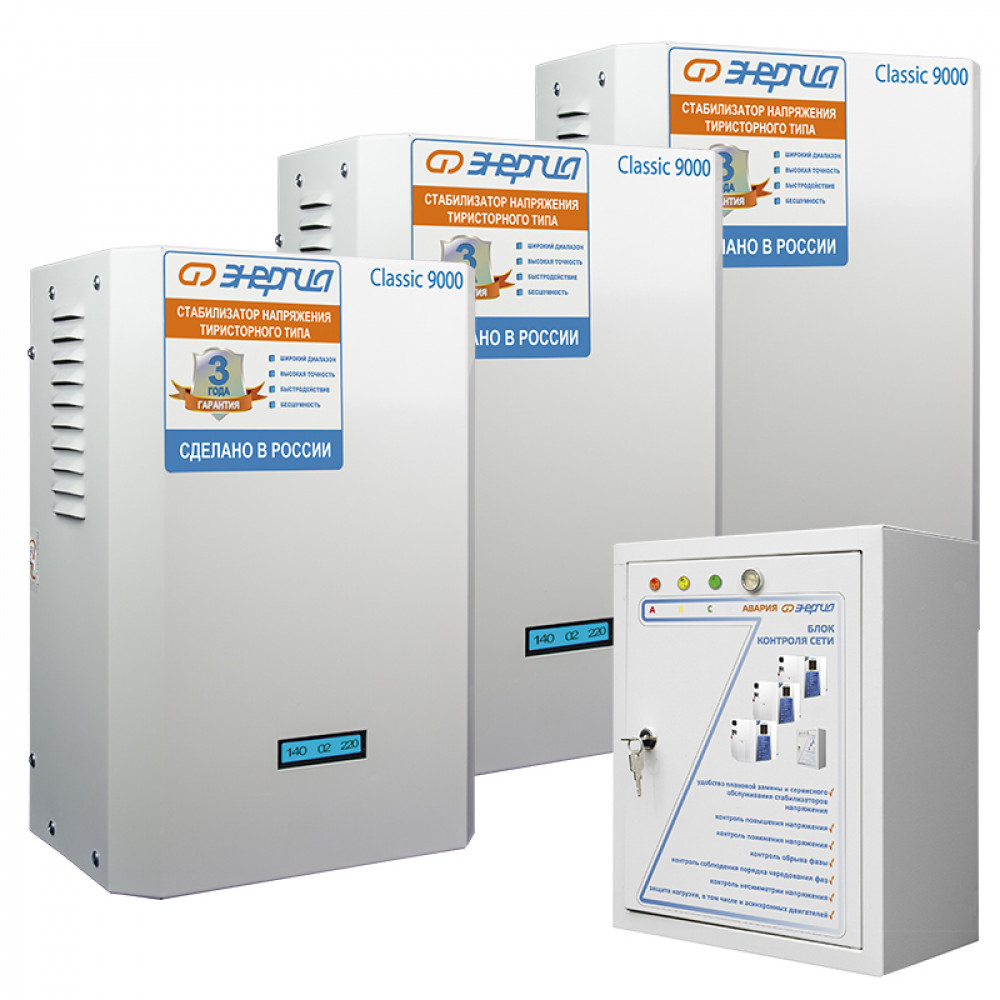

ЭТК «Энергия», Россия

Компания «Энергия» – молодая участница рынка отечественного силового и электрического оборудования. Образовавшись в 2000 году, она работала как эксклюзивный дистрибьютор корпорации Sassin.

Выпуск собственной продукции начала в 2005 году. Дебют оказался удачным, и продукция сразу же заняла достойное место, потеснив на полках магазинов более именитые торговые марки.

Предприятие «Энергия» регулярно участвует в профильных выставках и демонстрирует новые, продвинутые образцы стабилизаторов для однофазных/трехфазных бытовых и промышленных сетей

На заводах фирмы четко соблюдаются технологические нюансы изготовления стабилизаторов. Приборы, сходящие с конвейера, по всем параметрам отвечают современным требованиям к качеству и безопасности продукции.

Главными преимуществами ЭТК «Энергия» являются:

  • широкий ассортимент изделий разного назначения с малыми/средними/высокими мощностными характеристиками;
  • безупречное качество сборки;
  • надежность и эксплуатационная стойкость;
  • наличие приборов для работы в сложных и агрессивных погодных условиях;
  • возможность размещения на стене или на полу.

Дополняют положительную картину оптимальная цена агрегатов и продолжительная фирменная гарантия от завода-производителя.

Актуальные рекомендации для покупателей

Правильно выбранный обеспечивает корректную работу всех электрических приборов в доме и бережет бытовую технику от перегорания и выхода из строя в связи с сетевыми перепадами или коротким замыканием.

Если скачки напряжения в сети происходят крайне редко и в небольших диапазонах, а в доме отсутствуют приборы и системы, требовательные к качеству и стабильности подачи электроэнергии, нет нужды тратить лишние деньги и платить за инвертор или электронный модуль.

Приобретая релейный аппарат, необходимо помнить, что в процессе работы он создает заметный шумовой фон. Поэтому следует заранее подумать, где разместить модуль, чтобы он не мешал комфортному отдыху и полноценному сну

С выравниванием напряжения прекрасно справится надежный и недорогой релейный стабилизатор. Если требуется защитить от перепадов компьютеры и другое чувствительное оборудование, стоит отдать предпочтение электронным модулям. Такие агрегаты предохранят гаджеты от сгорания и продлят срок их эксплуатации.

Покупать инверторное устройство нужно только при наличии в сети постоянных значительных перепадов. В остальных случаях такие финансовые затраты не целесообразны. С правилами выбора , а также ознакомят рекомендуемые нами статьи.

Параметры мощности и фазы

К мощностным параметрам следует отнестись с особым вниманием. Нельзя брать прибор «впритык», иначе он всегда будет работать на износ и не перенесет подключения новых энергопотребителей. Лучше приобрести модуль с некоторым запасом, тем самым продлив срок его нормального функционирования.

Мощность стабилизаторов для однофазной электрической сети варьируется в диапазоне от 0,1 до 135 кВА, для трехфазной – от 2 до 6000 кВА. Для небольшого дома с минимумом бытовой техники подходят 500-1500 В приборы. В просторных коттеджах устанавливают однофазные агрегаты от 2000 В или трехфазные от 2-3 кВА.

Если к сети подключены поливные системы и прочие потребители большого количества энергоресурсов, требуются сильные и выносливые стабилизаторы с хорошим запасом мощности. Это обеспечит корректную работу всех агрегатов и убережет коммуникации от перегрева.

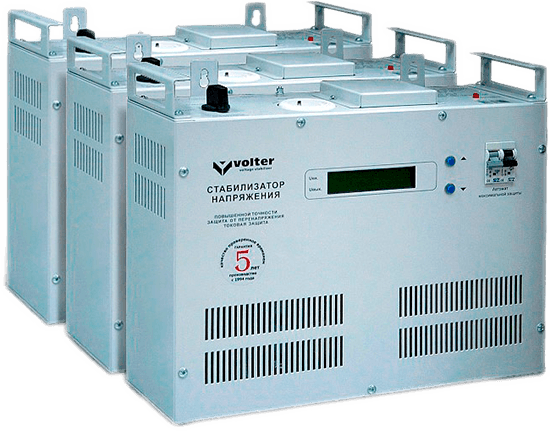

Стабилизаторы на три фазы состоят из трех отдельных модулей на одну фазу. Все они находятся в одном корпусе и управляются единой контрольной платой. Когда в сети случается провал или перекос по фазе, контролирующий блок полностью отключает прибор от питания

Все стабилизаторы напряжения делятся на однофазные и трехфазные. В домах старой постройки, расположенных в черте города, чаще всего присутствуют однофазные электрические сети с текущим напряжение в 220 В.

Для них нужен однофазный стабилизатор любого вида. Подбирают модель в зависимости от индивидуальных требований и количества имеющейся в помещении бытовой техники.

Загородные коттеджи, усадьбы и дачи чаще всего подключены к трехфазной сети в 380 В. Для таких условий идеально подходит трехфазный выносливый агрегат. Он равномерно распределяет текущую нагрузку и эффективно защищает коммуникационные элементы от перенапряжения.

Насколько важна точность стабилизации?

Точность стабилизации – это величина отклонения выходного значения сетевого напряжения от зафиксированного. Чем этот показатель в процентах ниже, тем лучше.

В линейке бюджетных приборов погрешность между величинами колеблется в диапазоне от 5% до 8%. Это считается нормой для бытовых домашних сетей, к которым не подключены капризные технические приборы, предъявляющие высокие требования к качеству подачи энергоресурсов.

Стабилизаторы с уровнем отклонения менее 5% стоят дороже аналогичных устройств с большим показателем. Переплачивать за них стоит только в случае реальной надобности

Для чувствительной аппаратуры и сложных систем обычно используют устройства, где уровень отклонения не превышает 1-2%.

Место покупки и марка

Не стоит покупать безымянное изделие у сомнительного продавца на рынке. Гораздо разумнее пойти в профильный магазин или супермаркет, где представлен широкий ассортимент изделий и четко соблюдаются правила хранения электротехники.

Для стандартных бытовых нужд прекрасно подойдут недорогие стабилизаторы напряжения с уровнем КПД в 80-93%. Если к сети подключено много приборов, систем и чувствительного оборудования, есть смысл потратиться на дорогой блок, выдающий 94-97% КПД

Фирменный прибор будет стоить несколько дороже, но эти траты вполне оправдаются надежной и долгой работой. Кроме того, официальный представитель производителя обязательно выдаст гарантийный талон на обслуживание и ремонт в сертифицированном сервисном центре.

Только изучив все советы и четко осознав, как именно выбрать подходящий вид стабилизатора напряжения для частного дома, можно правильно приобрести необходимое оборудование.

Самостоятельным домашним умельцам предлагаем ознакомиться с руководством по сборке мощного стабилизатора напряжения. В вы найдете подробное описание процесса и ценные рекомендации.

Выводы и полезное видео по теме

Видео #1. Как правильно выбрать стабилизатор для дома и не допустить характерных ошибок:

Видео #2. Советы по расчету мощности стабилизирующего устройства для жилого дома:

Видео #3. Рекомендации по подключению стабилизатора к электросети своими руками:

В процессе выбора желательно не забыть посмотреть сертификаты качества и проконтролировать правильность заполнения гарантийного талона менеджером-консультантом или продавцом. Это даст возможность воспользоваться, в случае надобности, фирменной гарантией в сервис-центре.

Расскажите нам о том, как вы выбирали стабилизатор для домашнего электрооборудования. Поделитесь известными вам ориентирами, которые помогут посетителям сайта. Оставляйте свои комментарии в находящемся ниже блоке, задавайте вопросы по спорным и неясным моментам – мы постараемся всем ответить.

Стабилизатор напряжения 220в для дома

Большинство электрических машин изготавливаются и продаются по всему миру и должны работать согласно местным требованиям по параметрам сети. Рассмотрим простой пример. Электрический станок может быть изготовлен в Германии и применяться по всему миру. Во всех странах используется различное напряжение в диапазоне 200–250 В. Таким образом, в самой Германии он будет работать на 230 В, а у нас, в России, хотелось бы верить, на 220 В.

На что влияют эти цифры? На срок полезного использования. Это и есть небольшая проблема, называемая перенапряжение. Есть ещё другие вопросы, которые действительно доставляют беспокойство. Напряжение на вводе в ваш дом может подниматься и падать довольно резко. По времени скачки могут быть секундные, минутные и часовые в зависимости от колебаний спроса и предложения.

Например, если в вашем районе находится большой завод с мощными электрическими машинами – это может привести к переходным процессам: приливам или провалам. Последние также могут быть вызваны ударами молний, использованием электричества в режиме максимума (к примеру, приготовление еды в одно и то же время каждый вечер). На практике, электроснабжение 220 В регулярно колеблется в пределах 10% или больше, реальное напряжение бывает где-то 200–240 В.

Мы привыкли иметь множество гаджетов (ноутбуки, телевизоры и т. д.) со встроенными трансформаторами. Последние превращают входное напряжение в стабильное на 220 В. Большинство из нас даже не подозревают о проблеме.

Теоретически, электроэнергия должна подаваться в форме синусоидальной волны, которая поднимается, опускается и меняет направление плавно 50 раз в секунду (обычная частота питающей сети). На практике переменный ток может также включать нерегулярные, более высокие частоты сигналов, называемых гармониками, которые потенциально могут вредить чувствительной технике (вызывая перегрев) и действительно должны быть отфильтрованы.

Существует оптимальное решение этой проблемы – приобрести стабилизатор напряжения 220 В для дома, способный изменять более высокое входное напряжение на более низкий уровень в соответствии с тем, что действительно нужно для вашей бытовой техники.

Какие бывают стабилизаторы и как выбрать?

Стабилизаторы напряжения могут работать в различных направлениях. В конструкции некоторых из них включены феррорезонансные трансформаторы (также называемые трансформаторами постоянного напряжения или вариаторами). Устройства ведут себя как обычные трансформеры, но с дополнительным компонентом (индуктором на основе конденсатора и резонирующей катушкой, встроенной в их вторичные обмотки).

Феррорезонансные стабилизаторы обеспечивают более или менее постоянное выходное напряжение (обычно колеблется на 1–3 %).

Другие стабилизаторы напряжения 220 работают иначе. Самыми популярными из них являются электронные. Принцип работы таких устройств основывается на постоянном измерении входного напряжения и сравнивании с требуемым. Если значение напряжения на входе не соответствующее, оно корректируется путём вычитания или сложения. Таким образом, на выходе получается устойчивый сигнал на 220 В.

На рынке представлено три основных типа стабилизаторов для дома:

  • релейные,
  • электромеханические,
  • электромагнитные.

Все они имеют свои преимущества и недостатки. Но мы, как правило, выбирая, смотрим лишь на привычные критерии: качество и цена.

Зачем мы выбираем стабилизатор для дома?

Стабилизатор напряжения обычно является более дорогим решением, чем простой понижающий трансформатор, но общая экономия энергии с его использованием составит больше на 10—20 %. Хотя некоторые стабилизаторы напряжения для дома на 5 кВт стоят тысячи долларов, они, как правило, окупаются за 2—3 года.

Преимущества их применения:

  • уменьшают энергоемкость, затраты на обслуживание и продление срока службы бытовых приборов;
  • за счет сокращения потребления энергии, они помогают внести ваш личный позитивный вклад в решение экологических проблем, таких как изменение климата.

Как выбрать стабилизатор 220 В для дома?

Оборудование для оптимизации напряжения является сложным, и используется для крупного бизнеса или промышленности. В настоящее время стабилизаторы для дома и дачи стали изделиями массового производства и пользуются спросом. В чем выгода от использования таких устройств для обычных собственников жилья?

Производители гарантируют потенциальную экономию в размере 10 % на счетах за электроэнергию. «Оптимизация напряжения» — звучит слишком хорошо, чтобы быть правдой. В чем подвох? В действительности это нарушает один из основных законов физики: сохранения энергии. Согласно этому закону, нельзя сделать энергию из воздуха или получить из чего-то больше энергии, чем она вложена. Каким образом энергия, идущая на устройство, уменьшается?

В начале статьи было сказано о перенапряжении. При этом двигатель никогда не будет крутиться быстрее: просто дополнительная энергия потратится на тепло. Только уменьшая напряжение и снижая тепловые потери, вы уменьшаете полезную энергию, которую потребляет двигатель. Другими словами, если мотор работает на своём идеальном, низком напряжении, вы делаете его более эффективным.

Сэкономленная энергия выливается в финансовые сбережения (для вас) и экологический эффект (для планеты). Стоит помнить, что если техника работает, потребляя энергию с завышенными параметрами (слишком высокого напряжения или тока), то она изнашивается значительно быстрее. Продление жизни электрических приборов и выливается в финансовую и экологическую выгоды. Может это и есть лучший КПД? Хотя, конечно, технически этот показатель основывается на иных соображениях.

Как выбрать стабилизатор напряжения 220 В? Есть самый простой способ. Для дома лучше выбрать устройство согласно существующему рейтингу стабилизаторов напряжения для дома.

Прежде всего, стоит отметить, что существует предел тому, насколько вы можете сократить напряжение без уменьшения полезного отпуска. Рассмотрим пример интуитивно понятный: бытовой холодильник, рассчитанный на 220 В, никогда не будет работать от 1,5-вольтовой батареи. Просто потому, что батарея при таком низком напряжении не может обеспечить достаточную энергию для питания электродвигателя.

Производители утверждают, оптимизация напряжения может составлять 10–20 %. То есть настолько можно смело сократить напряжение без ущерба для самих приборов? Это вводит в заблуждение. В реальности довольно трудно определить, как бытовые приборы загружены.

Так как же правильно выбрать? Параметры, по которым выбираются стабильники:

  • бесшумность;
  • мощность;
  • фазность;
  • точность стабилизации.

Какой стабилизатор напряжения выбрать для частного дома

1. Рейтинг стабилизаторов напряжения для дома на 5 квт

Как выбрать стабилизатор напряжения? Любое электрическое оборудование выбирается по определённым критериям. В зависимости от суммарной мощности всех электроприёмников, выбирается и мощность стабилизатора.

В квартире самым мощным оборудованием является электроплита (7 кВт), поэтому однофазный стабилизатор в диапазоне мощностей от 5 до 8 кВт – это будет самое верное решение. С такими характеристиками устройство подойдёт и для небольшого дачного домика, в котором отсутствуют мощные энергопотребители.

Ниже представлен рейтинг лучших стабилизаторов напряжения 5–8 кВт по качеству и цене, куда входят аппараты:

Энергия Classic 7500. Прибор пользуется популярностью благодаря отличительным свойствам – точности 5%, высокому КПД, защите от перегрева и КЗ. Конструкция удобна в использовании, она настенного исполнения и весом около 20 кг.

RUCELF SRWII-6000-L. Второе место в рейтинге принадлежит релейному стабилизатору для квартиры и дачи. Погрешность не более 3,5%, хороший КПД, предусмотрены функции защиты от помех, КЗ, перегрева, перенапряжения в сети.

Ресанта АСН-8000Н/1-Ц. Среди однофазных приборов является самым приемлемым по цене. Точность стабилизации у него не такая высокая, как у предыдущих — всего 8%, но со своими функциями справляется на «хорошо».

 2. Рейтинг стабилизаторов напряжения для дома 10–15 кВт

Защита коттеджа или дома стабилизатором в диапазоне мощности 10—15 кВт станет наилучшим выбором. В рейтинге таких устройств на первых местах стоят следующие модели:

RUCELF SRWII-12000-L., способный выдерживать нагрузку до 10 кВт, релейного типа, с наивысшим КПД и точностью стабилизации 3,5%. Судя по отзывам владельцев прибор является самым лучшим для дома.

РЕСАНТА LUX АСН-10000Н/1-Ц. Основным преимуществом этого аппарата является недорогая цена и отличная защита от сетевых скачков. Только вот есть один недостаток — погрешность 8%.

Энергия ACH 20000. Славится хорошими нагрузочными способностями, сравнительно небольшой погрешностью — 6%, отличным КПД. Устройство напольного исполнения, работает бесшумно. Является хорошим вариантом для дома с однофазным потреблением электричества.

Лучший стабилизатор напряжения 220 В для дома: как все-таки выбрать?

Технические возможности – это хорошо. Однако есть ещё важные аспекты выбора аппаратов. Среди них значатся габариты выбранного устройства. Стабильники большой мощности имеют размеры более одного метра, и поэтому для их размещения потребуется специальный угол в помещении. Если дома места не хватает, то лучше обратить внимание на настенные модели. Чем-то придётся жертвовать: компактные приборы для потребителя стоят несколько дороже.

Условное обозначение IP определяет свойства защиты корпуса. Влаго- или пыле- защищённое будет иметь большую идентификацию, нежели негерметизированный вариант исполнения. С соответствующим IP уже не страшно будет случайное попадание влаги или пыли.

С надежной системой охлаждения длительно использующиеся аппараты не будут перегреваться. Свой выбор стабилизатора для дома при известной нестабильности сети в вашем районе лучше останавливать на моделях с принудительной вентиляцией. Если же для электроснабжения характерны быстро стабилизирующиеся скачки, то выбирайте аппараты с естественным охлаждением через вентиляционные решетки в корпусе.

Как выбрать стабилизатор напряжения для дома

Выбор стабилизаторов напряжения у многих рядовых пользователей вызывает массу вопросов, которые они в основном решают уже непосредственно при покупке в магазине у самого продавца-консультанта. При этом у менеджера всегда есть свой интерес в реализации именно того товара, который выгоден в первую очередь ему, а не вам.

Ознакомившись с советами в данной статье вы уже на 100% будете знать какой именно стабилизатор вам необходим и почему. Поход в магазин будет заключаться лишь в поиске наличия такого стабилизатора в их ассортименте и его цене.

Стабилизаторы локального и общего подключения

Первое с чем необходимо определиться, что вы будете подключать от стабилизатора — все электроприборы в доме или какой-то конкретный аппарат (телевизор, холодильник, компьютер).

Во втором случае вам потребуется стабилизатор локального типа. Мощность его не превышает 1-2кВт, напряжение 220в. Подключается он через шнур с вилкой в обычную розетку и на своей панели имеет другие розеточные разъемы, для питания того самого защищаемого аппарата.

Для его установки и подключения не нужно вызывать электрика и обладать какими-либо техническими знаниями.

Другая группа стабилизаторов уже предназначена для электроснабжения всей квартиры или дома. Мощность их начинается от 5квт и выше.

Для обычной квартиры еще подойдут экземпляры мощностью в 5-9квт, а вот для дома уже нужно брать начиная от 9квт.

Эти стабилизаторы относятся к устройствам клеммного подключения. Устанавливаются они возле электрощитка сразу после счетчика. Подключение (вход и выход) выполняется медным кабелем через специальные клеммы. Если у вас нет необходимых навыков и знаний, то для их установки уже нужно привлекать профессиональных электриков.

При выборе всегда обращайте внимание в каких величинах производитель указывает мощность — в вольт-амперах (Ва) или в ваттах (Вт). При переводе Ва в Вт мощность разрешенная для подключения может оказаться меньше в зависимости от коэффициента cos f.

Это коэффициент мощности, который учитывается для таких приборов как двигатели, лампы ДРЛ, компрессоры и т.д. В большинстве своем его величина колеблется от 0,7 до 0,8.

Поэтому не всегда нагрузку в районе 5квт, можно смело подключать к стабилизатору с биркой в 5ква. Только из-за cos f она уже изменяется на 20-30%

Виды стабилизаторов напряжения

Еще один немаловажный момент выбора — это тип стабилизатора, в зависимости от принципа выравнивания напряжения. Очень подробно какие типы стабилизаторов бывают, все плюсы и недостатки, видео сравнения их работы, можно ознакомиться в статье Виды стабилизаторов напряжения.

  • релейные
  • тиристорные-симисторные
  • сервоприводные
  • инверторные

Самыми распространенными моделями на данный момент являются релейные и тиристорные (или симисторные). Релейные - из-за своей дешевизны, тиристорные - из-за качества выравнивания напряжения и малошумности в работе.

Менее распространены сервоприводные, в основном это китайские модели. Срок их службы оставляет желать лучшего - до 5 лет.

Ну а инверторные по причине дороговизны редко встречаются в широком ассортименте, хотя и обладают лучшими качествами среди всех остальных моделей. Еще их один минус - они предназначены в основном для малых нагрузок.

При выборе симисторных обращайте внимание на количество ступеней регулирования. Чем их больше, тем плавнее происходит выравнивание напряжения.

Большинство имеют 12 ступеней - брать меньше не желательно, так как сильно будет заметно мигание лампочек освещения при переключениях.



А еще чем меньше ступеней, тем больше погрешность на выходе. У стабилизаторов имеющих 9 ступеней выравнивания, погрешность доходит до 15 Вольт.

  • 9 ступеней - погрешность 15В
  • 12 ступеней - погрешность 10-12В
  • 16 ступеней - погрешность 6В
  • 36 ступеней - погрешность 3В

Подороже модели обладают 16 и 32 ступенями. Обычно их в наличии не найти, только под заказ. Но они лучше подходят для защиты дорогой электронной техники.

Вот таблица некоторых популярных марок стабилизаторов часто встречающихся в наших магазинах и их цены:

Просмотреть текущие цены на сегодняшний день и подобрать нужную вам модель можно здесь.

Далее можете ознакомиться с видеообзором на каждую из марок представленных в таблице:

Одно и трехфазные стабилизаторы

При подборе стабилизатора напряжения учитывайте сколько фаз заведено в ваше помещение. В 90% квартир - напряжение 220В, и соответственно выбирать нужно однофазный стабилизатор. В частных домах и коттеджах нередко встречается 3-х фазка - 380 Вольт. Здесь стоит сделать выбор в сторону трех однофазных, вместо одного трехфазного.

Хотя это по габаритам может занять место в 2 раза больше, зато в дальнейшей эксплуатации окупит себя вдвойне.

Преимущества трех однофазных:

  • при поломке одного стабилизатора не нужно везти в ремонт сразу 3 штуки
  • при отсутствии напряжения по фазе, два остальных будут работать исправно
  • нагрузку одной фазы можно перевести в режим байпас, чтобы например воспользоваться сварочным аппаратом. Остальные продолжат исправно защищать оборудование.

Однако если у вас преобладает именно трехфазная нагрузка (двигатели, насосы, компрессор), то тогда нужно брать один стабилизатор на 380В.

Замеры и расчеты при выборе стабилизатора

При подборе стабилизатора никак не получится обойтись без фактических замеров и расчетов напряжения и мощности.

Напряжение

Замерьте с помощью мультиметра уровень своего входящего напряжения. Повышено оно или понижено знать не достаточно, необходимо четко представлять в каких пределах оно "гуляет". Большинство стабилизаторов хорошо справляются с уровнем регулировки от 160 до 255 Вольт.

А вот если оно у вас меньше или больше, тут уже нужно смотреть только в сторону инверторных моделей. Именно они обеспечивают стабилизацию в самых широких диапазонах от 90 до 310В. Остальные с этим справляются плохо.

Не дайте себя обмануть продавцу, когда он будет рассказывать про предельный или максимальный диапазон входных напряжений от 110В до 290В! Это напряжение при котором стабилизатор хоть как то, но еще будет работать, а не отключится от действия защит.

В первую очередь смотрите на параметр - рабочий диапазон входного напряжения.

Именно он показывает то напряжение, при котором аппарат будет стабильно выдавать на выходе 220 Вольт.

Расчет мощности

Определяетесь с мощностью. Для этого в первую очередь смотрите на сколько ампер у вас вводной автомат. По нему можно сориентироваться какую максимальную мощность вы сможете взять из общей сети.

Для автомата на 40А

P=I*U=40А*220В=8800Вт

То есть нагрузку более 9квт вы просто не сможете подключить из-за ограничения вводного автоматического выключателя.

Кроме автомата не лишним будет проверить сечение питающего кабеля. Потому что при превышении нагрузки, автомат отключится не сразу, а с выдержкой времени, иногда в несколько десятков секунд. А вот тонкий кабель, начинает греться моментально с момента перегрузки. Проверить какую максимальную мощность можно подключить на вашу проводку можно по следующей таблице:

Теперь подсчитываем токоприемники, которые ОДНОВРЕМЕННО могут быть включены в розетки.

Все электроприемники которые имеют в своей конструкции двигатели (холодильник, стиральная машинка и т.п.) обладают такой характеристикой как пусковой ток. Он в несколько раз больше номинального значения. Поэтому их паспортную мощность нужно умножать минимум на 3!

В итоге получаете некую сумму, например в 4квт. Напряжение на входе у вас - 170 Вольт. Эти входные 170В нужно разделить на желаемые 220 Вольт.

Расчет коэффициента:

170В/220В=0,77

Далее умножаете этот коэффициент на мощность стабилизатора который вы присмотрели, чтобы проверить "потянет" ли он вашу нагрузку или нет. Пусть это будет стабилизатор для дома в 9ква.

Расчет мощности в кВа:

0,77*9ква=6,93ква

Не забывайте что вам все нужно перевести в квт. Берем усредненный коэффициент мощности cosf=0,8 (если у вас нет двигательной нагрузки и реактивной мощности, то cosf=1!).

Итоговый расчет мощности в кВт:

6,93ква*0,8=5,54квт

То есть при вашем пониженном напряжении 170В стабилизатор будет вытягивать мощность в 5,5квт. А у вас одновременно включено не более 4квт. Делаем вывод что данная модель вам подойдет.

Выбирать стабилизатор, что называется "впритык" нельзя. Именно его перегрузка является самой частой причиной выхода из строя. Обязательно должен быть запас в 20-30% минимум!

Суммируя вышесказанное, вот на что вам нужно сделать акцент при выборе стабилизатора для дома:

1локальный или общий стабилизатор 2вид или тип стабилизатора 3однофазный или трехфазный 4напряжение на входе (его max и min значение) 5его мощность

Статьи по теме

Стабилизатор напряжения в дом: плюсы и минусы использования

Стабилизатор напряжения в дом: плюсы и минусы использования

Покупка стабилизатора решает проблему низкого напряжения и его скачков. Однако нередко после установки стабилизатора появляется ряд других проблем, о которых вы и сможете узнать из этой статьи сайта elektriksam.ru.

Стабилизатор напряжения — это специальное устройство позволяющее стабилизировать входное напряжение до 220 Вольт. Внутри стабилизатора находится трансформатор, между обмотками которого и происходит переключение во время перепадов напряжения.

За переключение витков трансформатора отвечают либо реле (релейный стабилизаторы напряжения), либо сервопривод. Плюсы и минусы этих двух видов стабилизаторов мы рассматривать не будем, скажу лишь одно, сервопривод может частенько не успевать переключаться, из-за чего лампочки в доме буду все время моргать.

Релейные стабилизаторы напряжения в данном случае оказываются более быстрыми, они моментально, за долю секунды способны выровнять напряжение со 150 до 200 Вольт. Однако реле имеют одну особенность, их количество срабатывания ограничено определенным числом раз.

Плюсы и минусы стабилизаторов напряжения

Покупкой стабилизатора напряжения чаще всего задумываются владельцы частных домов, строения которых значительно удалены от подстанции. Особенно заметна просадка напряжения зимой и летом. В зимний период года работает электроотопление, а летом — кондиционеры. И если ваш дом будет расположен в последних рядах от подстанции, то просадка напряжения будет существенной.

Вследствие этого в доме не тянет микроволновка и другие приборы. Вода в водонагревателе нагревается почти сутки, и светодиодные лампы мигают или попросту не загораются. Все это дело рук плохого напряжения, и стабилизатор способен решить данную проблему, раз и навсегда.

Какие недостатки бывают

Однако после покупки стабилизатора напряжения многие сталкиваются со следующими трудностями:

  • Стабилизатор не вытягивает по нижнему порогу напряжения. Нужно знать, что в каждом стабилизаторе напряжения есть нижний и верхний порога отключения. Если напряжения на линии выше или ниже данного параметра, то, стабилизатор не включится.

  • Существенное падение мощности. При слишком низком напряжении, например, в 160 Вольт, стабилизатор не сможет выровнять его до 220 Вольт. Кроме того, существенно упадёт мощность стабилизатора напряжения. Вместо заявленных 5 кВт, стабилизатор выдаст ровно вполовину меньше. Если на приборе есть шкала нагрузки, то вы непременно это заметите.

  • Электричество в доме может все время пропадать. Это второй недостаток стабилизаторов. Ведь если параметры входящего напряжения будут «критическими», то стабилизатор напряжения не сможет работать должным образом. И если без него у вас хотя бы будут гореть лампочки, то вот с установкой данного оборудования, освещение пропадёт полностью.
  • Проблема с вводными автоматами. Если в доме стоят вводные автоматы на 16 Ампер, а в стабилизаторе на 32 Ампера, то, могут возникнуть проблемы с частым их выбиванием. По возможность нужно заменить вводные автоматы на те, которые соответствуют заявленной нагрузке.

  • Небольшой срок эксплуатации. Если качество электроэнергии все время оставляет желать лучшего, и оно практически всегда низкое, то стабилизаторы будут частенько выходить из строя. Происходить это будет периодически: то реле нагрузки полетит, то выйдет из строя плата управления из-за перегревания.

В общем, покупка стабилизатора напряжения сопряжена, как плюсами, так и минусами, о которых также нужно знать. Поэтому прежде чем покупать стабилизатор все правильно рассчитайте в плане нагрузок или посоветуйтесь с опытным специалистом в данном вопросе.

Какой выбрать стабилизатор напряжения 220в для дома: советы

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Потребление электроэнергии растёт с появлением большого количества приборов, облегчающих быт человека. Жителям мегаполисов в этом плане повезло: они не страдают от перебоев электричества. В больших городах существуют возможности поддержания электросетей в надлежащем состоянии. А вот всем остальным часто приходится сталкиваться со скачками напряжения. Хорошо, если дело обойдётся мигающими лампочками, но зачастую перебои приводят к выходу из строя дорогостоящих приборов. Какой выбрать стабилизатор напряжения 220в для дома, чтобы раз и навсегда забыть об этой проблеме?

Этот компактный прибор поможет справиться с перебоями электросети

Содержание статьи

Стабилизатор напряжения 220в: какой выбрать для дома, преимущества и принцип действия

Известно, что организации, поставляющие электричество в дома потребителей, нередко поднимают напряжение в сетях, рассчитанных на 220 – 380 вольт на десять процентов, а то и больше. Результатом становится не только повышенная оплата за энергию, но и выход из строя чувствительных приборов, потеря ценных данных и сбои в жизненно важных для человека системах.

Напряжение в сети может меняться в день не один раз

Для чего необходим стабилизатор

Элементарный пример: десять процентов лишнего напряжения в сети заставляет лампу гореть на треть сильнее и при этом снижает продолжительность её службы почти вполовину. А заплатить за работу этой лампы придётся на двадцать процентов больше.

Оптимальный выход в этой ситуации – купить стабилизатор напряжения 220в для дома на 10квт или больше, мощность будет зависеть от количества подключённых приборов.

Устройство обеспечит напряжение постоянной мощности (220 вольт) без перепадов и сбоев в работе сети

Преимущества от использования стабилизационного прибора:

  • экономия расходов на электроэнергию;
  • повышение сроков службы и производительности приборов, рассчитанных на нормальное напряжение сети;
  • экономия на обслуживании электроприборов за счёт уменьшения количества поломок, связанных со скачками в сети.

Как работает прибор

Самый простой стабилизатор состоит из пары катушек, изолированных одна от другой и намотанных на один сердечник. К первой катушке подключается источник электроэнергии, а ко второй – потребитель. Магнитная индукция преобразует напряжение тока. Простейший прибор можно изготовить своими руками, схема стабилизатора напряжения 220в:

Схема релейного прибора

В современных стабилизационных приборах обмотки соединены гальваническим методом.

Кроме автоматического трансформатора в устройство входит:

  • измерительный прибор входного напряжения, подающий информацию на блок управления;
  • блок управления, регулирующий ток;
  • защитное устройство, предотвращающее короткое замыкание и перегрузку;
  • дополнительную защиту от попадания высоковольтного разряда;
  • механизм непрерывного электропитания.

Виды стабилизаторов

Стабилизационные устройства могут предназначаться для одного электроприбора или для всего дома

Приборы для стабилизации напряжения в сети подразделяются на три основных вида:

  • Электронные стабилизаторы.
  • Сервоприводные устройства.
  • Релейные приборы.

Электронные стабилизаторы

Самый современный вид стабилизирующих устройств. Имеют максимальную защиту от перегрузок и скачков за счёт электронных ключей, тиристоров или симисторов, с высокой скоростью реакции.

Такие устройства совершенно бесшумны, исключительно надёжны, имеют до тридцати двух ступеней регулировки

Полезная информация! Возможные отклонения на выходе электронного устройства не превышают трёх вольт.

Если стоит вопрос, какой выбрать стабилизатор напряжения 220в для дома, где есть дорогостоящая высокотехнологичная аппаратура – лучше подобных устройств не найти. Стоят они дороже остальных видов приборов, имеющих механические схемы.

Сервоприводные устройства

В основе работы этого прибора лежит изменение числа активных витков в обмотке вторичного вида. Бегунок по виткам перемещает миниатюрный сервоприводный мотор.

Точность регулировки сервоприводного прибора находится в пределах трёх процентов

Сервоприводное устройство стоит гораздо меньше электрического, но уступает последнему в скорости реакции на скачки в сети. Кроме того, этот прибор издаёт негромкий, но заметный шум. Подобное устройство не спасёт дорогостоящую технику от резкого изменения напряжения. Его обычно устанавливают на дачах, где нет чувствительной техники.

Сервоприводное устройство можно изготовить своими руками. Повышающий стабилизатор напряжения 220в можно сделать из сварочного аппарата.

Релейные устройства

Трансформаторный метод стабилизации – самый простой из приведённых. Он основан на изменении количества витков в обмотке трансформаторного устройства. Реле реагирует на изменение напряжения и отключает или подключает нужное количество витков. На выходе получается стабильное напряжение с точностью регулировки в восемь процентов. Такие механизмы доступны по цене и отличаются продолжительным сроком службы за счёт устойчивости к перегрузке.

Релейный прибор не шумит и очень компактен

Какой лучше стабилизатор напряжения: релейный или электромеханический? Однозначный ответ дать на этот вопрос довольно сложно. Электронный прибор намного надёжнее защитит домашнюю технику, но его срок службы и стоимость проигрывают простейшему релейному устройству.

Обзор схем подключения стабилизатора напряжения в частном доме

Главное затруднение обычно вызывает подбор мощности стабилизатора для квартиры или дома

Следует учитывать, что из-за реактивной мощности некоторых домашних электроприборов в момент запуска происходит пиковая нагрузка. Именно на её размер и стоит рассчитывать стабилизатор. Кроме того, важно принять во внимание коэффициенты трансформации, которые при снижении и поднятии напряжения «съедают» мощность аппарата.

Таблица 1. Коэффициенты трансформации

Напряжение130150170210220230250270
Коэффициент1.771,551,351,101,051,101,351,55

Подбирать общее стабилизирующее устройство на весь дом следует, исходя из суммарной мощности все электроприборов, умноженной на 0.7 и коэффициент трансформации, приведённый в таблице.

Общая схема подключения трансформатора выглядит следующим образом.

Подключение однофазного стабилизатора

Калькулятор расчета вольтамперной характеристики стабилизатора напряжения

Цены стабилизаторов напряжения 220в для дома

Стабилизирующие агрегаты можно купить практически в любом магазине электробытовых приборов. Рынок наполнен продукцией китайских производителей, не отличающейся надёжностью и долговечностью. Лучше отдать предпочтение проверенным изготовителям, имеющим положительные отзывы. Среди самых «проверенных» — Энергия, IEK, Ресанта, Luxeon, Штиль.

Схема выходов стабилизатора

Таблица 2. Основные характеристики и параметры популярных моделей

МодельМощ-
ность, кВт
Диа-
пазон,
Вольт
Точ-
ность
настроек, %
КПД, %Рабочая
t, С
Размеры,
мм
Вес,
кг
Средняя
цена,
руб
RUCELF SRFII-6000-L5110-2706980-45245х205
х345
127300
Ресанта ACH-5000/1-Ц5140-2608970-45220х230
х340
136100
Эра STA-W-50005140-2708950-45280х390
х180
14,811830
Sven AVR PRO LCD 100008140-2608980-40335х420
х155
17,910500
Luxeon WDR-100007140-2606970-45350х440
х190
24,210700
Voltron PCH-10000795-2801098-30-+40270х360
х175
19,417400
PROGRESS 10000TR8100-2603965-45500х290
х276
3136900
Lider PS 10000W-508110-3204,597-40-+40540х260
х291
4146700

Стабилизационный прибор Sven AVR PRO LCD 10000

Итог: о чем следует помнить, приобретая прибор

Решая, какой выбрать стабилизатор напряжения 220в для дома, нужно принять во внимание:

  • бесшумность устройства, вряд ли понравится гудение прибора в спальне или гостиной;
  • размеры устройства с учётом того, где его планируется поставить;

Мощность устройства должна соответствовать имеющимся электроприборам

  • цена стабилизатора – не стоит экономить на безопасности;
  • гарантийные сроки и обязательства продавца.

Установку стабилизирующего устройства на весь дом лучше доверить профессионалам, которые грамотно рассчитают необходимую мощность и правильно подключат устройство.

Видео: как выбрать стабилизатор напряжения для дома



Экономьте время: отборные статьи каждую неделю по почте

Лучший по цене понижающий регулятор напряжения преобразователя - Отличные предложения по понижающему преобразователю регулятора напряжения от глобальных продавцов регуляторов напряжения понижающего преобразователя

Отличные новости !!! Вы находитесь в нужном месте для понижающего регулятора напряжения преобразователя. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот стабилизатор напряжения с повышающим понижающим преобразователем в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть понижающий регулятор напряжения преобразователя на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, как повысить уровень регулятора напряжения преобразователя, и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию. AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы согласитесь, что вы получите понижающий преобразователь напряжения по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучший по цене трансформатор повышающего преобразователя напряжения - Отличные предложения на трансформатор повышающего преобразователя напряжения от глобальных продавцов повышающих преобразователей напряжения

Отличные новости !!! Вы находитесь в нужном месте для повышающего преобразователя напряжения. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот повышающий преобразователь напряжения должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили повышающий преобразователь напряжения на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в повышении мощности трансформатора преобразователя напряжения и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести step up voltage converter transformer по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Pololu - Повышающие регуляторы напряжения

Повышающие преобразователи

генерируют стабилизированное выходное напряжение, превышающее входное. Для быстрого сравнения в следующей таблице показаны некоторые ключевые характеристики регуляторов в этой категории:

Регулятор Выходное напряжение (В) Макс вход ток Мин. Входное напряжение КПД типовой Размер Цена
Семейство U3V70x 5, 6, 7.5, 9, 12, 15
4,5 - 20
8 А 2,9 В 80% - 95% 0,6 ″ × 1,6 ″ от 12,95 до 16,95 долларов
Семейство U3V50x 5, 6, 9, 12, 24
4–12
9–30
5 А 2,9 В 80% - 95% 0,6 ″ × 1,9 ″ 13,95–16,95 долл. США
№ 2563: U1V10F3 3,3 1,2 А 0,5 В 65% - 85% 0.35 ″ × 0,45 ″ $ 4.49
№ 2564: U1V10F5 5 1,2 А 0,5 В 70% - 90% 0,35 дюйма × 0,45 дюйма $ 4.49
# 2560: U1V11A 2 - 5,25 1,2 А 0,5 В 70% - 90% 0,45 ″ × 0,6 ″ $ 5,49
№ 2561: U1V11F3 3,3 1,2 А 0. 5 В 70% - 90% 0,45 ″ × 0,6 ″ $ 4,95
№ 2562: U1V11F5 5 1,2 А 0,5 В 70% - 90% 0,45 ″ × 0,6 ″ $ 4,95
№ 2115: U3V12F5 5 1,4 А 2,5 В 80% - 90% 0,32 дюйма × 0,515 дюйма $ 3,95
# 2116: U3V12F9 9 1.4 А 2,5 В 80% - 90% 0,32 дюйма × 0,515 дюйма $ 3,95
# 2117: U3V12F12 12 1,4 А 2,5 В 80% - 90% 0,32 дюйма × 0,515 дюйма $ 3,95
# 2114: 3,3 В NCP1402 3,3 0,35 А 0,8 В 75% - 90% 0,33 дюйма × 0,5 дюйма $ 4,95
# 791: Регулируемое усиление 2.5–9,5 В 2,5 - 9,5 2 А 1,5 В 80% - 90% 0,42 дюйма × 0,88 дюйма $ 11. 95
# 799: Регулируемое усиление 4–25 В 4–25 2 А 1,5 В 80% - 90% 0,42 дюйма × 0,88 дюйма $ 11.95

Сравнить все товары в этой категории

Подкатегории

Эти мощные синхронные импульсные регуляторы повышения эффективно генерируют более высокие выходные напряжения (до 20 В) при входных напряжениях всего лишь 2.9 В при входном токе до 8 А. Они оснащены защитой от обратного напряжения и, в отличие от большинства повышающих регуляторов, предлагают функцию истинного отключения, которая отключает питание нагрузки.

Эти импульсные повышающие регуляторы эффективно генерируют более высокие выходные напряжения (до 30 В) при входном напряжении от 2,9 В при использовании входного тока до 5 А. Они оснащены защитой от обратного напряжения.


Продукция в категории «Повышающие регуляторы напряжения»

Этот крошечный (0. 35 ″ × 0,45 ″) импульсный повышающий (или повышающий) стабилизатор напряжения U1V10F3 эффективно генерирует 3,3 В из входных напряжений всего 0,5 В. В отличие от большинства повышающих регуляторов, U1V10F3 автоматически переключается в режим линейного понижающего регулирования, когда входное напряжение превышает выходное. Расстояние между выводами составляет 0,1 дюйма, что делает эту плату совместимой со стандартными беспаечными макетами и монтажными платами.

Этот крошечный (0,35 ″ × 0,45 ″) импульсный повышающий (или повышающий) стабилизатор напряжения U1V10F5 эффективно вырабатывает 5 В из входных напряжений всего 0.5 В. В отличие от большинства повышающих регуляторов, U1V10F5 автоматически переключается в режим линейного понижающего регулирования, когда входное напряжение превышает выходное. Расстояние между выводами составляет 0,1 дюйма, что делает эту плату совместимой со стандартными беспаечными макетами и монтажными платами.

Этот компактный (0,45 ″ × 0,6 ″) импульсный повышающий (или повышающий) стабилизатор напряжения U1V11A эффективно повышает входное напряжение от 0,5 В до регулируемого выходного напряжения от 2 В до 5,25 В . В отличие от большинства повышающих регуляторов, U1V11A предлагает функцию истинного отключения, которая отключает питание нагрузки и автоматически переключается в режим линейного понижающего регулирования, когда входное напряжение превышает выходное.Расстояние между выводами составляет 0,1 дюйма, что делает эту плату совместимой со стандартными беспаечными макетами и монтажными платами.

Этот компактный (0,45 ″ × 0,6 ″) импульсный повышающий (или повышающий) стабилизатор напряжения U1V11F3 эффективно генерирует 3,3 В при входном напряжении всего 0,5 В. В отличие от большинства повышающих регуляторов, U1V11F3 предлагает функцию истинного отключения, которая включает отключает питание нагрузки, и он автоматически переключается в режим линейного понижающего регулирования, когда входное напряжение превышает выходное. Расстояние между выводами составляет 0,1 дюйма, что делает эту плату совместимой со стандартными беспаечными макетами и монтажными платами.

Этот компактный (0,45 ″ × 0,6 ″) импульсный повышающий (или повышающий) стабилизатор напряжения U1V11F5 эффективно вырабатывает 5 В при входном напряжении всего 0,5 В. В отличие от большинства повышающих регуляторов, U1V11F5 предлагает функцию полного отключения, отключает питание нагрузки, и он автоматически переключается в режим линейного понижающего регулирования, когда входное напряжение превышает выходное.Расстояние между выводами составляет 0,1 дюйма, что делает эту плату совместимой со стандартными беспаечными макетами и монтажными платами.

Компактный (0,32 ″ × 0,515 ″) импульсный повышающий (или повышающий) стабилизатор напряжения U3V12F5 принимает входное напряжение всего лишь 2,5 В и эффективно повышает его до 5 В . Расстояние между выводами составляет 0,1 дюйма, что делает эту плату совместимой со стандартными беспаечными макетами и монтажными платами.

Компактный (0,32 ″ × 0,515 ″) импульсный повышающий (или повышающий) стабилизатор напряжения U3V12F9 принимает входное напряжение всего 2.5 В и эффективно повышает его до 9 В . Расстояние между выводами составляет 0,1 дюйма, что делает эту плату совместимой со стандартными беспаечными макетами и монтажными платами.

Компактный (0,32 ″ × 0,515 ″) импульсный повышающий (или повышающий) стабилизатор напряжения U3V12F12 принимает входное напряжение от 2,5 В и эффективно повышает его до 12 В . Расстояние между выводами составляет 0,1 дюйма, что делает эту плату совместимой со стандартными беспаечными макетами и монтажными платами.

Этот компактный повышающий (или повышающий) регулятор генерирует 3.3 В при напряжении всего 0,8 В и выдаче до 200 мА, что делает его идеальным для питания небольших электронных проектов на 3,3 В от одного или двух NiMH, NiCd или щелочных элементов.

Этот мощный регулируемый повышающий стабилизатор может генерировать выходное напряжение до 9,5 В при низком входном напряжении 1,5 В, все в компактном корпусе размером 0,42 дюйма x 0,88 дюйма x 0,23 дюйма. Подстроечный потенциометр позволяет вам установить выходное напряжение повышающего регулятора в диапазоне от 2,5 до 9,5 В .

Этот мощный регулируемый буст-стабилизатор может генерировать выходное напряжение до 25 В при входном напряжении всего 1.5 В, все в компактном корпусе размером 0,42 дюйма x 0,88 дюйма x 0,23 дюйма. Подстроечный потенциометр позволяет установить выходное напряжение повышающего регулятора в диапазоне от 4 до 25 В .

Pololu 5V Повышающий регулятор напряжения U1V11F5

Обзор

Этот повышающий (повышающий) стабилизатор напряжения 5 В генерирует более высокое выходное напряжение при входном напряжении всего 0,5 В, а также автоматически переключается в режим линейного понижающего регулирования, когда входное напряжение превышает выходное.Благодаря этому он отлично подходит для питания проектов электроники 5 В от 1 до 3 NiMH, NiCd или щелочных элементов или от одного литий-ионного элемента. Кроме того, в отличие от большинства повышающих регуляторов, этот блок предлагает функцию истинного отключения, которая отключает питание нагрузки (с типичными повышающими регуляторами входное напряжение будет проходить напрямую на выход, когда они отключены).

При повышении этот модуль действует как импульсный стабилизатор (также называемый импульсными источниками питания (SMPS) или преобразователями постоянного тока) и имеет типичный КПД от 70% до 90%.Доступный выходной ток является функцией входного напряжения, выходного напряжения и КПД (см. Ниже раздел «Типичный КПД и выходной ток »), но входной ток обычно может достигать 1,2 А. Этот регулятор также доступен с фиксированный 3,3 В или регулируемый выход, и очень похожие регуляторы доступны в гораздо меньшем размере с фиксированным выходным напряжением 3,3 В или фиксированным выходным напряжением 5 В.

Термическое отключение регулятора срабатывает при температуре около 140 ° C и помогает предотвратить повреждение от перегрева, но , а не , имеет защиту от обратного напряжения.

Характеристики

  • Входное напряжение: от 0,5 В до 5,5 В
  • Фиксированный выход 5 В с точностью 4%
  • Параметр истинного отключения, отключающий питание нагрузки
  • Автоматическое линейное понижающее регулирование, когда входное напряжение превышает выходное напряжение
  • Переключатель 1,2 A позволяет использовать входные токи до 1,2 A
  • Хороший КПД при небольшой нагрузке: типичный ток покоя без нагрузки <1 мА, хотя он может превышать 1 мА для очень низких входных напряжений (типичный ток покоя <100 мкА при SHDN = LOW)
  • Встроенная защита от перегрева
  • Малый размер: 0.45 ″ × 0,6 ″; × 0,1 ″ (12 × 15 × 3 мм)

Использование регулятора

Подключения

Регулятор повышения имеет четыре соединения: отключение (SHDN), входное напряжение (VIN), заземление (GND) и выходное напряжение (VOUT).

SHDN может быть понижен (обычно ниже 0,4 В) для выключения регулятора и отключения питания нагрузки (в отличие от большинства повышающих регуляторов, входная мощность не проходит на выход, когда плата отключена). Этот вывод внутренне подтягивается к VIN через резистор 100 кОм, поэтому его можно оставить отключенным или подключенным напрямую к VIN, если вам не нужно использовать функцию отключения.Порог отключения является функцией входного напряжения следующим образом:

  • Для VIN <0,8 В напряжение SHDN должно быть ниже 0,1 × VIN для отключения регулятора и выше 0,9 × VIN для его включения.
  • Для 0,8 В ≤ VIN ≤ 1,5 В напряжение SHDN должно быть ниже 0,2 × VIN, чтобы отключить регулятор, и выше 0,8 × VIN, чтобы включить его.
  • Для VIN> 1,5 В напряжение SHDN должно быть ниже 0,4 В для отключения регулятора и выше 1,2 В для его включения.

Входное напряжение VIN должно быть не менее 0.5 В для включения регулятора. Однако, когда регулятор включен, входное напряжение может упасть до 0,3 В, а выходное напряжение 5 В будет поддерживаться на уровне VOUT. В отличие от стандартных повышающих регуляторов, этот регулятор имеет дополнительный режим линейного понижающего регулирования, который позволяет ему преобразовывать входные напряжения от 5,5 В до 5 В для нагрузок малых и средних размеров (например, в наших тестах регулируемая версия этого стабилизатор мог подавать 300 мА, преобразовывая входное напряжение 5,5 В в 1. 8 В). Когда входное напряжение превышает 5 В, регулятор автоматически переключается в этот режим понижающего регулирования. Входное напряжение не должно превышать 5,5 В. Будьте осторожны с деструктивными всплесками LC, которые могут привести к тому, что входное напряжение превысит 5,5 В (дополнительную информацию см. Ниже).

Четыре соединения обозначены на задней стороне печатной платы, и они расположены с шагом 0,1 дюйма по краю платы для совместимости с беспаечными макетными платами, разъемами и другими прототипами, использующими 0.Сетка 1 ″. Вы можете припаять провода непосредственно к плате или припаять либо прямую вилку 4 × 1, либо прямоугольную вилку 4 × 1, которая входит в комплект.

Типичный КПД и выходной ток

КПД регулятора напряжения, определяемый как (выходная мощность) / (входная мощность), является важным показателем его производительности, особенно когда речь идет о сроке службы батареи или нагреве. Как показано на графиках ниже, этот импульсный стабилизатор обычно имеет КПД от 70 до 90%.

Максимально достижимый выходной ток приблизительно пропорционален отношению входного напряжения к выходному напряжению. Если входной ток превышает предел тока переключения (обычно где-то между 1,2 и 1,5 А), выходное напряжение начнет падать. Кроме того, максимальный выходной ток может зависеть от других факторов, включая температуру окружающей среды, воздушный поток и теплоотвод.

Пики напряжения LC

При подключении напряжения к электронным схемам начальный выброс тока может вызвать опасные скачки напряжения, которые намного превышают входное напряжение.В наших тестах с типичными выводами питания (тестовые зажимы ~ 30 дюймов) входное напряжение выше 4,5 В вызывало скачки напряжения, которые потенциально могли повредить регулятор. Вы можете подавить такие всплески, припаяв электролитический конденсатор емкостью 33 мкФ или больше рядом с регулятором между VIN и GND.

Дополнительную информацию о пиках LC можно найти в нашей заметке по применению «Понимание деструктивных пиков напряжения LC».

Люди часто покупают этот товар вместе с:

Pololu 3.3V повышающий стабилизатор напряжения U1V10F3

Обзор

Это 3.Стабилизатор повышающего (повышающего) напряжения 3 В генерирует более высокие выходные напряжения при входных напряжениях всего 0,5 В, а также автоматически переключается в режим линейного понижающего регулирования, когда входное напряжение превышает выходное. Благодаря этому он отлично подходит для питания электронных проектов с напряжением 3,3 В от 1 до 3 NiMH, NiCd или щелочных элементов или от одного литий-ионного элемента.

При повышении этот модуль действует как импульсный стабилизатор (также называемый импульсными источниками питания (SMPS) или преобразователями постоянного тока) и имеет типичный КПД от 65% до 85%.Доступный выходной ток является функцией входного напряжения, выходного напряжения и КПД (см. Ниже раздел «Типичный КПД и выходной ток »), но входной ток обычно может достигать 1,2 А. Этот регулятор также доступен с с фиксированным выходом 5 В и очень похожие версии на 3,3 В, 5 В и с регулируемым выходом доступны с функцией полного отключения, которая отключает питание нагрузки.

Термическое отключение регулятора срабатывает при температуре около 140 ° C и помогает предотвратить повреждение от перегрева, но , а не , имеет защиту от обратного напряжения.

Характеристики

  • Входное напряжение: от 0,5 В до 5,5 В
  • Фиксированный выход 3,3 В с точностью 4%
  • Автоматическое линейное понижающее регулирование, когда входное напряжение превышает выходное напряжение
  • Переключатель 1,2 A позволяет использовать входные токи до 1,2 A
  • Хороший КПД при небольшой нагрузке: типичный ток покоя без нагрузки <1 мА, хотя он может превышать 1 мА для очень низких входных напряжений
  • Встроенная защита от перегрева
  • Малый размер: 0.35 ″ × 0,45 ″; × 0,1 ″ (9 × 11,5 × 2,5 мм)

Использование регулятора

Подключения

Повышающий регулятор имеет три подключения: входное напряжение (VIN), заземление (GND) и выходное напряжение (VOUT).

Для включения регулятора входное напряжение VIN должно быть не менее 0,5 В. Однако при включении регулятора входное напряжение может упасть до 0,3 В, а выходное напряжение 3,3 В будет поддерживаться на уровне VOUT. В отличие от стандартных повышающих регуляторов, этот регулятор имеет дополнительный режим линейного понижающего регулирования, который позволяет ему преобразовывать входные напряжения до 5.От 5 В до 3,3 В для малых и средних нагрузок. Когда входное напряжение превышает 3,3 В, регулятор автоматически переключается в этот режим понижающего регулирования. Входное напряжение не должно превышать 5,5 В. Будьте осторожны с деструктивными всплесками LC, которые могут привести к тому, что входное напряжение превысит 5,5 В (дополнительную информацию см. Ниже).

Три соединения обозначены на задней стороне печатной платы, и они расположены с шагом 0,1 дюйма по краю платы для совместимости с беспаечными макетными платами, разъемами и другими устройствами для прототипирования, в которых используется 0. Сетка 1 ″. Вы можете припаять провода непосредственно к плате или припаять либо прямую вилку 3 × 1, либо прямоугольную вилку 3 × 1, которая входит в комплект.

Типичный КПД и выходной ток

КПД регулятора напряжения, определяемый как (выходная мощность) / (входная мощность), является важным показателем его производительности, особенно когда речь идет о сроке службы батареи или нагреве. Как показано на графиках ниже, этот импульсный стабилизатор обычно имеет КПД от 65 до 85%.

Максимально достижимый выходной ток приблизительно пропорционален отношению входного напряжения к выходному напряжению. Если входной ток превышает предел тока переключения (обычно где-то между 1,2 и 1,5 А), выходное напряжение начнет падать. Кроме того, максимальный выходной ток может зависеть от других факторов, включая температуру окружающей среды, воздушный поток и теплоотвод.

Пики напряжения LC

При подключении напряжения к электронным схемам начальный выброс тока может вызвать опасные скачки напряжения, которые намного превышают входное напряжение. В наших тестах с типичными выводами питания (тестовые зажимы ~ 30 дюймов) входное напряжение выше 4,5 В вызывало скачки напряжения, которые потенциально могли повредить регулятор. Вы можете подавить такие всплески, припаяв электролитический конденсатор емкостью 33 мкФ или больше рядом с регулятором между VIN и GND.

Дополнительную информацию о пиках LC можно найти в нашей заметке по применению «Понимание деструктивных пиков напряжения LC».

Люди часто покупают этот товар вместе с:

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
