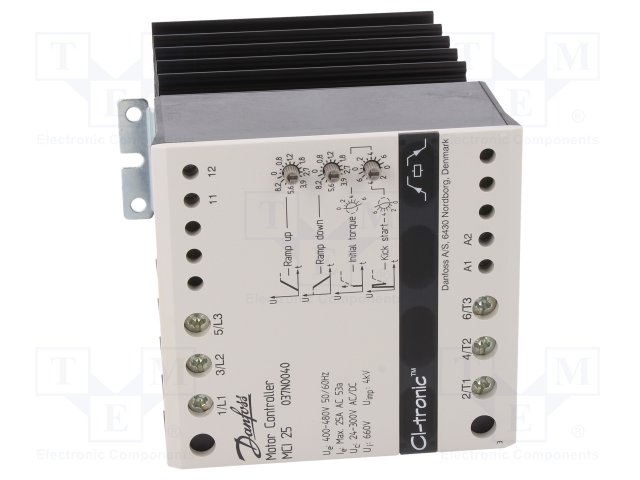

Особенности плавного пуска электродвигателей

Общепромышленные двигатели, применяемые в составе приводных механизмов конвейеров, насосов, воздуходувок и компрессоров, все имеют одно общее свойство: при пуске двигателя в обмотках возникает повышенный токи, которые могут в шесть раз превышать значение номинального тока двигателя. Повышенные значения тока негативно влияют на компоненты двигателя, снижая его ресурс, а также снижает качество электроэнергии питающей сети, особенно для больших электродвигателей начиная с 1 кВт и более. Именно поэтому для двигателей этого размера часто используют плавного пуска.

Идея плавного пуска заключается в постепенном повышении питающего напряжения, пока двигатель не выйдет на установившийся режим. Это снижает пусковой ток, но также снижает пусковой крутящий момент двигателя. Регулировка питающего напряжения двигателя осуществляется путем использования, расположенных спина к спине тиристоров либо симисторов на каждой питающей линии переменного тока.

Тиристоры приводятся в действие на начальном этапе, таким образом, что их последовательные включения происходят с небольшой задержкой для каждого полупериода. Задержка переключения эффективно наращивает среднее переменное напряжение на двигателе, пока двигатель не выйдет на номинальное напряжение сети. После того, как двигатель достигает своей номинальной скорости вращения, он может быть переключен напрямую (схема байпас). Для управления большими двигателями, как правило, применяются устройства плавного пуска или частотные преобразователи.

Устройству плавного пуска можно противопоставить выключатель и разъединитель полного напряжения, который подключает полное напряжение непосредственно на клеммы двигателя при запуске (прямой пуск). Такой способ пуска, ограничивается маленькими мощностями двигателя, где повышенный пусковой ток не проблема.

Некоторые мягкие пускатели могут также обеспечивать функцию плавного останова для применений, где резкая остановка может вызвать привести к каким либо нарушениям и поломкам.

Например для насосов, где быстрая остановка может принести к гидроудару в системе или для конвейерных лент, где материал может получить повреждения, если полотно остановить слишком быстро. При плавном останове используется то же принцип переключения силовых полупроводников, что и для плавного пуска.

Тиристоры в УПП пропускают часть напряжения в начале переходного процесса и постепенно увеличивают его в соответствии с установленным временем разгона. Тиристоры могут также осуществлять мягкую остановку, уменьшая напряжение двигателя в соответствии с установленным временем замедления.

Отдельный вид мягкого пуска, часто применяемый на трехфазных двигателях получил название «звезда-треугольник». Принцип заключается в переключении обмоток двигателя соединенных звездой в соединение треугольником когда двигатель выходит на установившейся режим и достигает номинальной частоты вращения. В данном случае устройство обычно состоит из контакторов на каждого из трех фаз, реле перегрузки и таймера, который задает продолжительность времени.

Пусковой ток при таком методе составляет около 30% от значений при прямом пуске, а крутящий момент составляет около 25% от пускового момента при подключении напрямую. Данный способ пуска работает только тогда, когда есть на двигателе, в момент пуска, есть нагрузка. Однако также стоит учесть, что слишком нагруженные двигатели не будут иметь достаточный крутящий момент для разгона до номинальной скорости скорости.

Устройства плавного пуска, как правило, используется с асинхронными моторов. Но они также могут обеспечить определенные преимущества при питании синхронных двигателей. Причина в том, что многие синхронные двигатели в момент разгона ведут себя как асинхронные. То есть, существует задержка между вращающимся электрическим полем и положения ротора.

Скольжение наблюдаемое в переходных процессах пуска синхронного двигателя, как и в случае с асинхронными двигателями, синхронных двигателей может вызвать повышенные токи статора (в пять-восемь раз превышающий номинальный ток).

Как для синхронных так и для асинхронных двигателей, высокие значения пусковых токов статора и ротора приводит к снижению коэффициента мощности. Коэффициент мощности и, следовательно, эффективность повышается, когда электродвигатель ускоряется до его номинальной скорости вращения. В связи с этим, следует также отметить, что некоторые УПП могут служить в качестве регулятора напряжения двигателя, в зависимости от нагрузки, при наличии соответствующего котнтроллера. Контроллер отслеживает коэффициент мощности двигателя, который зависит от нагрузки двигателя. На малых нагрузках, коэффициент мощности является достаточно низким, соответственно контроллер уменьшает напряжение двигателя и, таким образом, ток электродвигателя.

Выбор устройства плавного пуска

Большинство применений, к которым относятся устройства плавного пуска можно разделить на основные категории использования: насосы, компрессоры и конвейеры. Есть несколько правил правильного выбора для каждой из этих категорий.

Время разгона для плавного пуска является настраиваемой величиной. Типичный время запуска для большинства применений составляет от 5 до 10 сек. Длительные периоды времени, как правило, можно найти в насосных и компрессорных системах, где есть высокая вероятность возникновения гидроударов.

Типичное УПП уменьшает крутящий момент двигателя и ток во время пуска. Устройства переключения «звезда-треугольник» выполняет то же самое, но с помощью переключения обмоток двигателя из звезды на треугольник в соответствующее время.

В большинстве случаев напряжение пуска составляет 30% от номинального напряжения сети. Винтовые компрессоры и конвейеры иногда начинают на более высоких уровнях (возможно 40%).

Устройства плавного пуска, как правило, выбираются той же мощности, что и двигатели. Для тяжелых режимов работы, распространенной практикой является выбор устройства плавного пуска по мощности на один типоразмер больше мощности электродвигателя.

Плавный запуск электродвигателя — Всё о электрике

Производство своими руками плавного пуска для электродвигателя

Кому хочется напрягаться, тратить свои деньги и время на переоборудование устройств и механизмов, которые и так прекрасно работают? Как показывает практика – многим. Хоть и не каждый в жизни сталкивается с промышленным оборудованием, оснащённым мощными электродвигателями, но, постоянно встречается пусть с не столь прожорливыми и мощными, электромоторами в быту. Ну а лифтом, наверняка, пользовался каждый.

Электродвигатели и нагрузки — проблема?

Дело в том, что фактически любые электродвигатели, в момент пуска или остановки ротора, испытывают огромные нагрузки. Чем мощнее двигатель и оборудование, приводимое им в движение, тем грандиозней затраты на его запуск.

Наверное, самая значительная нагрузка, приходящаяся на двигатель в момент пуска, это многократное, хоть и кратковременное, превышение номинального рабочего тока агрегата. Уже через несколько секунд работы, когда электромотор выйдет на свои штатные обороты, ток, потребляемый им, тоже вернётся к нормальному уровню. Для обеспечения необходимого электроснабжения приходиться наращивать мощность электрооборудования и токопроводящих магистралей, что приводит к их подорожанию.

При запуске мощного электродвигателя, из-за его большого потребления, происходит «просадка» напряжения питания, которая может привести к сбоям или выходу из строя оборудования, запитанного с ним от одной линии. Ко всему прочему, снижается срок службы аппаратуры электроснабжения.

При возникновении нештатных ситуаций, повлёкших перегорание двигателя или его сильный перегрев, свойства трансформаторной стали могут измениться настолько, что после ремонта двигатель потеряет до тридцати процентов мощности. При таких обстоятельствах, к дальнейшей эксплуатации он уже непригоден и требует замены, что тоже недешево.

Для чего нужен плавный пуск?

Казалось бы, все правильно, да и оборудование на это рассчитано. Вот только всегда есть «но». В нашем случае их несколько:

• в момент запуска электродвигателя, ток питания может превышать номинальный в четыре с половиной-пять раз, что приводит к значительному нагреву обмоток, а это не очень хорошо;
• старт двигателя прямым включением приводит к рывкам, которые в первую очередь влияют на плотность тех же обмоток, увеличивая трение проводников во время работы, ускоряет разрушение их изоляции и, со временем, может привести к межвитковому замыканию;
• вышеупомянутые рывки и вибрация передаются на весь приводимый в движение агрегат. Это уже совсем нездорово, потому что может привести к повреждению его движущихся элементов: систем зубчатых передач, приводных ремней, конвейерных лент или просто представьте себя едущим в дёргающемся лифте. В случае насосов и вентиляторов — это риск деформации и разрушения турбин и лопастей;
• не стоит также забывать об изделиях, возможно находящихся на производственной линии. Они могут упасть, рассыпаться или разбиться из-за такого рывка;
• ну, и наверно, последний из моментов, заслуживающих внимание — стоимость эксплуатации такого оборудования. Речь идёт не только о дорогостоящих ремонтах, связанных с частыми критическими нагрузками, но и об ощутимом количестве не эффективно израсходованной электроэнергии.

Казалось бы, все вышеперечисленные сложности эксплуатации присущи лишь мощному и громоздкому промышленному оборудованию, однако, это не так. Все это может стать головной болью любого среднестатистического обывателя. В первую очередь это касается электроинструмента.

Специфика применения таких агрегатов, как электролобзики, дрели, болгарки и им подобных, предполагают многократные циклы запуска и остановки, в течение относительно небольшого промежутка времени. Такой режим эксплуатации, в той же мере, влияет на их долговечность и энергопотребление, как и у их промышленных собратьев. При всем этом не стоит забывать, что системы плавного запуска не могут регулировать рабочие обороты мотора или реверсировать их направление. Также невозможно увеличить пусковой момент или снизить ток ниже, чем требуется для начала вращения ротора электродвигателя.

Видео: Плавный пуск, регулировка и защита колектор. двигателя

Варианты систем плавного пуска электродвигателей

Система «звезда-треугольник»

Одна из наиболее широко применяемых систем запуска промышленных асинхронных двигателей. Основным её преимуществом является простота. Двигатель запускается при коммутации обмоток системы «звезда», после чего, при наборе штатных оборотов, автоматически переключается на коммутацию «треугольник». Такой вариант старта позволяет добиться тока почти на треть ниже, чем при прямом запуске электромотора.

Однако, этот способ не подойдёт для механизмов с небольшой инерцией вращения. К таким, к примеру, относятся вентиляторы и небольшие насосы, из-за малых размеров и массы их турбин. В момент перехода с конфигурации «звезда» на «треугольник», они резко снизят обороты или вовсе остановятся. В результате после переключения, электродвигатель по сути, запускается заново. То есть в конечном счёте вы не добьётесь не только экономии ресурса двигателя, но и, вероятнее всего, получите перерасход электроэнергии.

Видео: Подключение трёхфазного асинхронного электродвигателя звездой или треугольником

Электронная система плавного пуска электродвигателя

Плавный пуск двигателя может быть произведён с помощью симисторов, включённых в цепи управления. Существует три схемы такого включения: однофазные, двухфазные и трехфазные. Каждая из них отличается своими функциональными возможностями и конечной стоимостью соответственно.

С помощью таких схем, обычно, удаётся снизить пусковой ток до двух–трёх номинальных. Кроме этого, удаётся снизить существенный нагрев, присущий вышеупомянутой системе «звезда-треугольник», что способствует увеличению срока службы электродвигателей. Благодаря тому, что управление запуска двигателя происходит за счёт снижения напряжения, разгон ротора осуществляется плавно, а не скачкообразно, как у других схем.

В целом, на системы плавного пуска двигателя возлагаются несколько ключевых задач:

• основная – понижение пускового тока до трёх–четырёх номинальных;
• снижение напряжения питания двигателя, при наличии соответствующих мощностей и проводки;
• улучшение параметров пуска и торможения;
• аварийная защита сети от перегрузок по току.

Однофазная схема пуска

Данная схема предназначена для запуска электродвигателей мощностью не более одиннадцати киловатт. Применяют такой вариант в том случае, если требуется смягчить удар при запуске, а торможение, плавный пуск и понижение пускового тока не имеют значения. В первую очередь из-за невозможности организации последних, в такой схеме. Но по причине удешевления производства полупроводников, в том числе и симисторов, они сняты с производства и редко встречаются;

Двухфазная схема пуска

Такая схема предназначена для регулирования и пуска двигателей мощностью до двухсот пятидесяти ватт. Такие системы плавного пуска иногда комплектуют обходным контактором для удешевления прибора, однако, это не решает проблемы несимметричности питания фаз, что может привести к перегреву;

Трехфазная схема пуска

Эта схема является наиболее надёжной и универсальной системой плавного пуска электродвигателей. Максимальная мощность, управляемых таким устройством двигателей, ограничена исключительно максимальной температурной и электрической выносливостью применённых симисторов. Его универсальность позволяет реализовать массу функций, таких как: динамический тормоз, подхват обратного хода или балансировку ограничения магнитного поля и тока.

Важным элементом последней, из упомянутых схем, является обходной контактор, о котором говорилось раньше. Он позволяет обеспечить правильный тепловой режим системы плавного пуска электродвигателя, после выхода двигателя на штатные рабочие обороты, предотвращая его перегрев.

Существующие на сегодняшний день устройства плавного пуска электродвигателей, помимо приведённых выше свойств, рассчитаны на их совместную работу с различными контроллерами и системами автоматизации. Имеют возможность включения по команде оператора или глобальной системы управления. При таких обстоятельствах, в момент включения нагрузок, возможно появление помех, могущих привести к сбоям в работе автоматики, а следовательно, стоит озаботиться системами защиты. Использование схем плавного пуска, способно значительно уменьшить их влияние.

Плавный пуск своими руками

Большинство перечисленных выше систем фактически неприменимы в бытовых условиях. В первую очередь по той причине, что дома мы крайне редко используем трехфазные асинхронные двигатели. Зато коллекторных однофазных моторов — хоть отбавляй.

Существует немало схем устройства плавного запуска двигателей. Выбор конкретной зависит исключительно от вас, но в принципе, имея определённые знания радиотехники, умелые руки и желание, вполне можно собрать приличный самодельный пускатель, который продлит жизнь вашего электроинструмента и бытовой техники на долгие годы.

Плавный пуск электродвигателя своими руками

Плавный пуск асинхронного двигателя – это всегда трудная задача, потому что для запуска индукционного мотора требуется большой ток и крутящий момент, которые могут сжечь обмотку электродвигателя. Инженеры постоянно предлагают и реализуют интересные технические решения для преодоления этой проблемы, например, использование схемы включения звезда-треугольник, автотрансформатора и т. д.

В настоящее время подобные способы применяются в различных промышленных установках для бесперебойного функционирования электродвигателей.

Зачем нужны УПП?

Из физики известен принцип работы индукционного электродвигателя, вся суть которого заключается в использовании разницы между частотами вращения магнитных полей статора и ротора. Магнитное поле ротора, пытаясь догнать магнитное поле статора, способствует возбуждению большого пускового тока. Мотор работает на полной скорости, при этом значение крутящего момента вслед за током тоже увеличивается. В результате обмотка агрегата может быть повреждена из-за перегрева.

Таким образом, необходимой становится установка мягкого стартера. УПП для трехфазных асинхронных моторов позволяют защитить агрегаты от первоначального высокого тока и крутящего момента, возникающих вследствие эффекта скольжения при работе индукционного мотора.

Преимущественные особенности применения схемы с устройством плавного пуска (УПП):

1. снижение стартового тока;
2. уменьшение затрат на электроэнергию;
3. повышение эффективности;
4. сравнительно низкая стоимость;
5. достижение максимальной скорости без ущерба для агрегата.

Как плавно запустить двигатель?

Существует пять основных методов плавного пуска.

• Высокий крутящий момент может быть создан путем добавления внешнего сопротивления в цепь ротора, как показано на рисунке.

• С помощью включения в схему автоматического трансформатора можно поддерживать пусковой ток и крутящий момент за счет уменьшения начального напряжения. Смотрите рисунок ниже.

• Прямой запуск – это самый простой и дешевый способ, потому что асинхронный двигатель подключен напрямую к источнику питания.
• Соединения по специальной конфигурации обмоток – способ применим для двигателей, предназначенных для эксплуатации в нормальных условиях.

• Использование УПП – это наиболее передовой способ из всех перечисленных методов. Здесь полупроводниковые приборы, такие как тиристоры или тринисторы, регулирующие скорость асинхронного двигателя, успешно заменяют механические компоненты.

Регулятор оборотов коллекторного двигателя

Большинство схем бытовых аппаратов и электрических инструментов создано на базе коллекторного электродвигателя 220 В. Такая востребованность объясняется универсальностью. Для агрегатов возможно питание от постоянного либо переменного напряжения. Достоинство схемы обусловлены обеспечением эффективного пускового момента.

Чтобы достичь более плавного пуска и обладать возможностью настройки частоты вращения, применяются регуляторы оборотов.

Пуск электродвигателя своими руками можно сделать, к примеру, таким образом.

Заключение

УПП разработаны и созданы, чтобы ограничить увеличение пусковых технических показателей двигателя. В противном случае нежелательные явления могут привести к повреждению агрегата, сжиганию обмоток или перегреву рабочих цепей. Для длительной же службы, важно чтобы трехфазный мотор работал без скачков напряжения, в режиме плавного пуска.

Как только индукционный мотор наберёт нужные обороты, посылается сигнал к размыканию реле цепи. Агрегат становится готов к работе на полной скорости без перегрева и сбоев системы. Представленные способы могут быть полезными в решении промышленных и бытовых задач.

Устройство плавного пуска электродвигателя. Пример применения

Устройство плавного пуска ABB PSR-25-600

Всем привет! Сегодня будет статья, в которой показан реальный пример использования устройства плавного пуска (мягкого пускателя) на практике. Плавный пуск электродвигателя установлен мною на реальном устройстве, приводятся фото и схемы.

Что это за устройство, я ранее подробно рассказывал в статье про мягкий пускатель. Напоминаю, что мягкий пускатель и устройство плавного пуска суть одно и то же устройство. Названия эти берутся от английского Soft Starter. В статье я буду называть этот блок и так, и эдак, привыкайте). Информации по устройствам плавного пуска в интернете достаточно, рекомендую также почитать здесь.

Моё мнение по пуску асинхронных двигателей, подтвержденное многолетними наблюдениями и практикой. При мощности двигателя более 4 кВт стоит подумать, чтобы обеспечить плавный разгон двигателя. Это нужно при тяжелой, инерционной нагрузке, которая как раз и подключается на вал такого двигателя. Если двигатель используется с редуктором, то ситуация полегче.

Простейший и самый дешевый вариант плавного пуска – вариант с включением двигателя через схему “Звезда-Треугольник”. Более “плавные” и гибкие варианты – устройство плавного пуска и преобразователь частоты (в народе – “частотник”). Есть ещё древний способ, который уже почти не применяется – двухскоростные двигатели.

Кстати, верный признак того, что двигатель питается через частотник – хорошо слышимый писк с частотой около 8 кГц, особенно на низких оборотах.

Я уже использовал устройство плавного пуска от Schneider Electric, был такой положительный опыт в моей деятельности. Тогда нужно было плавно включать/выключать длинный круговой конвейер с заготовками (двигатель 2,2 кВт с редуктором). Жаль, что фотоаппарата тогда не было под рукой. Но в этот раз всё рассмотрим очень детально!

Зачем понадобился плавный пуск двигателя

Итак, проблема — на котельной есть насосы подпитки котла водой. Всего два насоса, и включаются они по команде от системы слежения за уровнем воды в котле. Одновременно может работать только один насос, выбор насоса осуществляет оператор котельной путем переключения водяных кранов и электрических переключателей.

Насосы приводятся в действие обычными асинхронными двигателями. Асинхронные двигатели 7,5 кВт включаются через обычные контакторы (магнитными пускателями). А поскольку мощность большая, то пуск очень жесткий. Каждый раз при пуске возникает ощутимый гидроудар. Портятся и сами двигатели, и насосы, и гидросистема. Иногда такое ощущение, что трубы и краны сейчас разлетятся вдребезги.

Кроме того, когда котёл остывший, и в него резко подается горячая вода (более 95 °С), то происходят неприятные явления, напоминающие взрывообразное бурление. Бывает и наоборот, воду с температурой 100 °С можно холодной – когда в котле находится сухой пар с температурой почти 200 °С. В этом случае тоже происходят вредные гидроудары.

Всего на котельной два идентичных котла, но во втором установлены частотники на насосы. Котлы (точнее, парогенераторы) вырабатывают пар с температурой более 115 °С и давлением до 14 кгс/см2.

Жаль, что конструкцией котла в электросхеме не предусмотрено было плавное включение двигателей насоса. Хотя котлы итальянские, на этом было решено сэкономить…

Повторюсь, что для плавного включения асинхронных двигателей мы имеем на выбор такие варианты:

• схема «звезда-треугольник»
• система плавного пуска (мягкий пуск)
• частотный преобразователь (инвертор)

В данном случае необходимо было выбрать тот вариант, при котором бы было минимальное вмешательство в рабочую схему управления котлом.

Дело в том, что любые изменения в работе котла должны быть обязательно согласованы с производителем котла (либо сертифицированной организацией) и с надзорной организацией. Поэтому изменения должны быть внесены незаметно и без лишнего шума. Хотя, в систему безопасности я не вмешиваюсь, поэтому тут не так строго.

Мои постоянные читатели знают, что теперь, после сдачи экзаменов в Ростехнадзоре, я имею полное право выполнять работы по КИПиА в котельной.

Выбор устройства плавного пуска

Для начала посмотрим на шильдик двигателя:

Двигатель насоса, который подключается к схеме плавного пуска

Мощность двигателя – 7,5 кВт, обмотки соединены в схему “треугольник”, номинальный потребляемый при этом ток – 14,7А.

Вот как выглядела система пуска (“жёсткая”):

Система прямого пуска двигателей насосов

Напоминаю, что у нас два двигателя, и запускаются они контакторами 07КМ1 и 07КМ2. Контакторы снабжены блоками дополнительных контактов – для индикации и контроля включения.

В качестве альтернативы было выбрано устройство плавного пуска ABB PSR-25-600. Его максимальный ток – 25 Ампер, так что запас у нас хороший. Особенно, если учесть, что работать придётся в тяжелых условиях – количество пусков/стопов, высокая температура. Фото – в начале статьи.

Вот наклейка на софтстартере с параметрами:

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Soft Starter ABB PSR-25-600 – параметры

• FLA – Full Load Amps – значение силы тока при полной нагрузке – почти 25А,
• Uc – рабочее напряжение,
• Us – напряжение цепи управления.

Установка УПП

Примерил для начала:

Пробная установка блока плавного пуска

По высоте подходит один в один, по ширине тоже, только длина чуть больше, но место есть.

Теперь вопрос по цепям управления. Контакторы в исходной схеме включались напряжением 24 VAC, а наши АББ управляются напряжением минимум 100 VAC. Налицо необходимость промежуточного реле либо изменения напряжения питания цепи управления.

Однако, на официальном сайте ABB я нашёл схему, где показано, что это устройство способно работать и при 24 VAC. Попытал счастья – не получилось, не запускается…

Что же, ставим промежуточное реле, которое приводит напряжение к нужному уровню:

Пример монтажа системы плавного пуска электродвигателей

Вот с другого ракурса:

Пример монтажа системы плавного пуска электродвигателей

Вот и всё. Промежуточные реле обозвал 07КМ11 и 07КМ21. Кстати, они также нужны и для дополнительных цепей. Через них включаются индикаторы, и сухие контакты для внешнего устройства (пока не используются, в старой схеме – оранжевые провода).

Когда хотел управление использовать напрямую, без реле (24 VAC), планировал индикаторы включения пустить через контакты Com – Run, которые теперь остались неиспользованные.

Схемы плавного пуска

Вот исходная схема.

Схема жесткого пуска двигателей, через контакторы (исходная)

А вот как нехитро я изменил схему:

Схема с плавным пуском двигателей на софтстартерах

По настройкам – коротко. Тут три регулировки – время разгона, время замедления, и начальное напряжение.

Можно было бы использовать одно устройство плавного пуска, и контакторы выбора двигателя (переключать одно устройство на два двигателя). Но это усложнит и сильно изменит схему, и понизит надежность. Что для такого стратегического объекта, как котельная, очень важно.

Осциллограммы напряжения

Орешек знанья твёрд, но всё же
мы не привыкли отступать!
Нам расколоть его поможет
киножурнал «Хочу всё знать!»

Собрать схему отверткой всякий может. А для тех, кто хочет увидеть напряжение и понять, какие реальные процессы происходят, без осциллографа не обойтись. Публикую осциллограммы на выходе 2Т1 устройства плавного пуска.

Двигатель выключен. Чистый синус.

Не правда ли, логическая нестыковка – двигатель выключен, а напряжение на нём есть?! Это особенность некоторых устройств мягкого пуска. Неприятная и опасная. Да, на двигателе есть напряжение 220В, даже когда он стоит.

Дело в том, что управление происходит только по двум фазам, а третья (L3 – T3) подключена к двигателю напрямую. А так как тока нет, то на всех выходах устройства действует напряжение фазы L3, которое проходит через обмотки двигателя. Та же ерунда бывает и в трехфазных твердотельных реле, вот моя статья.

Будьте осторожны! При обслуживании двигателя, подключенного к устройству мягкого пуска, отключайте вводные автоматы, и проверяйте отсутствие напряжения!

Запуск. Тиристоры режут фазу нещадно.

Поскольку нагрузка индуктивная, то синусоида не только режется на куски, но и сильно искажается.

Помеха прёт, и это надо учитывать – возможны сбои в работе контроллеров и другой слаботочки. Чтобы это влияние уменьшить, надо разносить и экранировать цепи, устанавливать дроссели на входе, и др.

Двигатель почти включен. Около 90% от энергии синуса.

Фото сделано да пару секунд до того, как включился внутренний контактор (байпас), который подал полное напряжение на двигатель.

Фото корпуса

Ещё небольшой бонус – несколько фото внешнего вида устройства плавного пуска ABB PSR-25-600.

ABB PSR-25-600 – вид снизу

Опция – разъем и крепления для подключения вентилятора охлаждения, в случае больших нагрузок

ABB PSR-25-600 – входные силовые клеммы и клеммы питания и управления.

Крепёж на ДИН-рейку. Надежный и качественный, как и вся продукция ABB.

Пока всё, вопросы и критика в комментариях по плавному пуску электродвигателей приветствуются!

{SOURCE}

Плавный пуск для торцовочной пилы, что это и как сделать своими руками

Дорогостоящие инструменты не всегда актуальны для бытового использования. Но более дешевые варианты не оснащаются специальными электронными платами контроля тока, поэтому плавный пуск не предусмотрен, что часто вызывает преждевременный выход прибора из строя. Небольшая модернизация своими руками позволяет уберечь электрические пилы (циркулярки и торцовки), а также дрели, шлифовальные машинки от перегрузок, причем такая схема не столь сложна для самостоятельного повторения.

Оглавление:

1. Назначение
2. Возможные способы
3. Мобильный БПП

Зачем нужен облегченный пуск электроинструменту

Схема плавного пуска представляет собой малогабаритную сборку из всего 5-6 электронных компонентов на базе мощного полупроводника с управлением от микросхемы. Размеры такой платы позволяют поместить ее непосредственно в ручке электроинструмента, но модернизация не всегда перспективна из-за необходимости сохранения гарантии от производителя, а также возможности применения такого прибора для различных инструментов. Схему запуска можно сделать самому по нескольким вариантам чертежей из интернета, но проще всего для торцовки или дрели использовать уже готовые блоки, предлагаемые в продаже. Они имеют много модификаций, что требует понимания принципа мягкого запуска и получаемых преимуществ.

Замедленный пуск необходим в первую очередь торцовочным пилам, которые не снабжены блоком регулировки оборотов двигателя. Сделать плавный пуск инструмента своими руками целесообразно по ряду причин:

• Запуск мощного электродвигателя приводит к значительным скачкам в электросети (пиковым броскам), что негативно воздействует как инструмент, та и на проводку. Альтернативные источники электроэнергии, как генераторы и инверторы, в такой ситуации испытывают перегрузку и либо отключаются в автоматическом режиме, либо могут выйти из строя. Запуск через специальный модуль значительно уменьшает пик броска напряжения, что исключает вероятность перегрузки во всей цепи.
• Торцовка без плавного пуска довольно быстро выходит из строя из-за ускоренного стачивания щеток, а также возникновения электрической дуги между контактами, что создает выгорание ламелей якоря и вызывает короткое замыкание обмоток ротора и статора. Двигатель резко набирает обороты, что при существенных диаметрах пилы приводит к большим инерционным силам, которые воздействуют на смещение инструмента не только в руках, а даже на стационарных крепежах. Такой резкий запуск может привести как минимум к резке материала в незапланированном месте, как максимум – вырыванию торцовки из рук или крепления с вероятностью возникновения несчастного случая. Установка маленького блока избавляет от таких проблем.
• Замедленный разгон ротора на торцовочной пиле обеспечивает не только безопасную ее эксплуатацию, а значительно продлевает срок службы, так как в момент запуска исчезают ударные нагрузки в механической части инструмента. Шестерни в передачи не бьются между собой, а крутящий момент правильно распределяется без разрушительных последствий, что существенно снижает механическую выработку узла.

Безопасный запуск своими руками

Чтобы сделать самому плавный пуск торцовки можно воспользоваться одним из популярных способов:

• Собрать электронную схему самостоятельно по предлагаемым на интернет просторах чертежам. Этот способ больше подходит любителям электромонтажных работ, так как необходимы знания и умения по подбору компонентов и отлаживанию электронных сборок. Детали приобретаются строго по требуемым параметрам (номиналам), причем их габариты важны для минимизации смонтированной платы. Не стоит забывать, что блок будет работать под высоким напряжением, поэтому качество пайки и общий монтаж должны отвечать правилам электрической безопасности. По этой причине метод не подходит для среднестатистического домашнего мастера.
• Приобрести специализированный блок плавного пуска (БПП) и подключить его к электроинструменту. Чтобы обеспечить мягкий запуск для различных бытовых устройств с электродвигателями рекомендуется приобретенный блок разместить в удлинителе или переноске. Но, стоит учесть, что существует несколько вариантов заводских модулей для замедленного разгона, причем они не взаимозаменяемы.

Описанный способ подходит только для коллекторных двигателей, с асинхронными он не срабатывает, у них другой принцип возбуждения обмотки и для регулировки пуска требуется совершенно другой прибор. БПП рассчитан на подключение только одного потребителя, одновременное подключение нескольких приборов недопустимо.

Модификации блоков ПП

Электронные сборки для замедленного запуска выпускаются в нескольких модификациях и с различными техническими параметрами. Токопроводящая мощность может быть от 10 до 50 А и подбирается на основании данных потребителя, при этом размеры сборок несущественно отличаются. Для модернизации торцовки своими руками рекомендуется использовать блоки мощностью с запасом, это облегчает рабочий режим общей схемы и дает возможность подключения потребителей большей мощности. Самыми распространенными БПП считаются на 16 А, подходят для электродвигателей до 3 кВт – это максимальная мощность для бытовых электроинструментов.

БПП отличаются по структуре и способу подключения:

• Модификация с тремя контактами (проводами).

Не может быть подключена по указанному выше принципу, так как имеет управляющий токопроводник, подача напряжения на который приводит к протеканию силового тока между другими двумя контактами, что должно приводить к запуску двигателя. Такие модули монтируются внутрь ручного электроинструмента (торцовки) с подключением управляющего провода к пусковой кнопке. Попытка подключения вне бытового прибора требует установки отдельной кнопки, причем пусковая клавиша на инструменте должна быть заблокирована во включенном положении, что крайне неудобно для эксплуатации в торцовки руках. Другие варианты подключения не дают эффекта плавного пуска, а БПП остается под постоянным напряжением, небезопасно и неэффективно. Такая модель блоков может быть использована для регулировки частоты вращения ротора, причем управляющий провод подключается через переменное сопротивление (резистор), которое и выполняет функцию регулятора.

• Модификация с двумя проводами (контактами).

Подключается в разрыв цепи, то есть в один из проводов, питающих любой коллекторный двигатель. Эффект медленного набора оборотов возникает за счет краткосрочного снижения пускового напряжения без уменьшения проходящего тока, что и обеспечивает мягкий, но уверенный запуск. Именно такие блоки могут быть смонтированы как в стационарные, так и в переносные розетки, причем кнопка включения на торцовочной пиле сохраняет свою функциональность.

БПП с тремя контактами подходят только для стационарных электроинструментов, для ручных бытовых приборов применяются блоки только с двумя проводами для подключения.

Мобильный облегченный запуск инструмента

Самый простой вариант организации плавного пуска для различных ручных электроинструментов – это установка БПП в розетку удлинителя, ведь вполне объемный его корпус имеет достаточно пространства для размещения даже самого мощного блока. Модернизация не занимает много времени и усилий:

• Аккуратно разобрать корпус удлинителя, организовав доступ к подходящим проводам.
• Блок ПП подключается в разрыв одного из проводов, что можно выполнить одним из способов: непосредственно в разрыв провода с организацией надежной скрутки и изоляции или к проводу и контактной группе.
• Размещение БПП в корпусе розетки рекомендуется на максимально возможном удалении от контактной группы с клеевой надежной фиксацией, так как всегда существует вероятность нагрева блока, что снижает изоляционную защиту и может привести при вибрации к короткому замыканию.
• Сборка корпуса должна обеспечить надежную укладку и фиксацию проводов без перекрещивания.

Все проводимые электромонтажные работы должны отвечать требованиям электрической безопасности, поэтому не стоит заниматься модернизацией при недостаточных знаниях об электротехнике.

Устройство плавного пуска насоса

При подключении бытового насоса через блок автоматики, электронное реле или магнитный пускатель сетевое напряжение подается за счет замыкания контактов. В результате на роторе двигателя возникает мгновенный вращательный момент значительной мощности. Чтобы обеспечить благоприятный режим работы мотора, компания «Акваконтроль» предлагает купить УПП насоса. Устройство позволяет продлить ресурс асинхронного двигателя и сократить износ уплотнителей и других деталей насоса.

Назначение и нюансы конструкции:

Прибор предназначен для плавного включения и отключения бытовых насосов. Его также можно использовать для управления любыми асинхронными электродвигателями мощностью не более 4,0 кВт. Климатическое исполнение УПП соответствует УХЛ3 и предусматривает применение в умеренном и холодном климате в закрытом помещении, где отсутствует искусственная регулировка температуры.

Устройство плавного пуска для насоса 220В предназначен для установки в шкафы управления и имеет корпус для крепления на DIN рейку. Для индикации режимов работы на верхней панели УПП имеются светодиоды красного, желтого и зеленого цветов, выполняющие функции индикаторов работы, систем пуска и подачи электропитания:

При подключении к электросети необходимо установить в цепи автоматический выключатель и УЗО.

Функциональные возможности

Если купить устройство плавного пуска насоса, то УПП помимо создания оптимального режима подключения и отключения оборудования будет выполнять следующие функции:

• предохранять от гидравлических ударов в сети автономного водоснабжения во время эксплуатации насосного оборудования;
• снижать импульсные помехи и пусковые токи;
• защищать механические и электрические детали от преждевременного износа;
• отключать оборудование при критическом падении/повышении сетевого напряжения.

Для подключения прибора можно использовать несколько схем: с использованием сигнального провода, в сеть или между реле давления и насосом.

Характеристика	Значение
Диапазон рабочих напряжений, В / Частота тока, Гц	170 — 260 / 50
Максимальная мощность подключаемой нагрузки*, Вт	40000
Номинальный ток нагрузки, А	18,2
Мощность потребления от сети, Вт	1,5
Длительность плавного пуска, с	3,2
Степень защиты корпуса устройства	IP20
Минимальный интервал между включениями нагрузки, с	60

Грузовая характеристика	УПП-6Д-4,0
Масса брутто, г	430
Габариты упаковки (длина х ширина х высота), мм	58 x 102 x 59

Цепь плавного пуска двигателя с ШИМ

для предотвращения высокого потребления при включении питания

В сообщении объясняется эффективная схема плавного пуска двигателя с ШИМ, которая может использоваться для включения тяжелых двигателей с плавным пуском и, таким образом, предотвращения потребления оборудования опасными высокими токами.

Почему плавный пуск

Двигатели высокой мощности, такие как двигатели насосов или другие виды двигателей тяжелой промышленности, имеют тенденцию потреблять большой ток во время их первоначального включения питания, что, в свою очередь, влияет на соответствующие предохранители и переключатели, вызывая их либо перегорание, либо деградировать сверхурочно.Чтобы исправить ситуацию, крайне необходима схема плавного пуска.

В нескольких моих предыдущих статьях мы обсуждали связанные темы, которые вы можете подробно изучить в следующих сообщениях:

Схема плавного пуска для двигателей насосов

Схема плавного пуска для холодильников

Хотя приведенные выше конструкции весьма полезны , с их подходом их можно считать слегка низкотехнологичными.

В этой статье мы увидим, как этот процесс может быть реализован с использованием очень сложной схемы контроллера плавного пуска двигателя на основе ШИМ.

Использование концепции ШИМ

Идея состоит в том, чтобы применять постепенно увеличивающуюся ШИМ к двигателю каждый раз, когда он включается, это действие позволяет двигателю достигать линейно возрастающей скорости от нуля до максимума в течение установленного периода времени, что может быть регулируемым.

Примечание. Используйте конфигурацию Darlington BC547 на выводе № 5 IC2 вместо одного BC547. Это даст более эффективный отклик по сравнению с одним BC547

Пример схемы для регулируемого контроллера мотора 48 В с плавным пуском

## ПОЖАЛУЙСТА, ПОДКЛЮЧИТЕ 1К ОТ КОНТАКТА 5 IC2 К ЗАЗЕМЛЕНИЮ, КОТОРАЯ НЕ ПОКАЗАНА В ВЫШЕ ДИЗАЙНЕ ##

Как это работает

Как показано на рисунке выше, получение ШИМ с линейным приращением достигается с помощью двух ИС 555, настроенных в их стандартном режиме ШИМ.

Я уже подробно обсуждал эту концепцию в одной из своих предыдущих статей, объясняющих, как использовать IC 555 для генерации ШИМ.

Как видно из схемы, в конфигурации используются две микросхемы 555, причем IC1 подключен как нестабильный, а IC2 — как компаратор.

IC1 генерирует необходимые тактовые сигналы с заданной частотой (определяемой значениями R1 и C2), которые поступают на вывод № 2 IC2.

IC2 использует тактовый сигнал для генерации треугольных волн на своем выводе №7, так что их можно сравнить с потенциалом, доступным на его выводе управляющего напряжения №5.

Контакт № 5 получает необходимое управляющее напряжение через каскад эмиттерного повторителя NPN, созданный с помощью T2 и связанных компонентов.

При включении питания на T2 подается линейное или постепенно увеличивающееся напряжение на его базе через R9, а также из-за пропорциональной зарядки C5.

Этот линейный потенциал соответствующим образом дублируется на эмиттере T2 по отношению к напряжению питания на его коллекторе, что означает, что базовые данные преобразуются в постепенно увеличивающийся потенциал в диапазоне от нуля до почти уровня напряжения питания.

Это нарастающее напряжение на выводе № 5 IC 2 мгновенно сравнивается с имеющейся треугольной волной на выводе № 7 IC2, которая преобразуется в линейно нарастающий ШИМ на выводе № 3 IC2.

Процесс линейного увеличения ШИМ продолжается до тех пор, пока C5 не будет полностью заряжен и база T2 не достигнет стабильного уровня напряжения.

Приведенная выше конструкция обеспечивает генерацию ШИМ при каждом включении питания.

Видеоклип:

В следующем видео показан практический результат тестирования вышеуказанной схемы ШИМ, реализованной на двигателе 24 В постоянного тока.На видео показана реакция регулятора PWM цепи на двигателе, а также реакция светодиода дополнительного индикатора батареи, когда двигатель включен и выключен.

Интеграция контроллера симистора с переходом через ноль

Для реализации эффекта схемы плавного пуска двигателя с ШИМ выходной сигнал от контакта № 3 IC2 необходимо подать на схему драйвера питания симистора, как показано ниже:

На изображении выше показано, как включение ШИМ-управления плавным пуском может быть реализовано на тяжелых двигателях по назначению.

На изображении выше мы видим, как изоляторы драйвера симистора с детектором пересечения нуля могут использоваться для управления двигателями с линейно увеличивающимися ШИМ для выполнения эффекта плавного пуска.

Вышеупомянутая концепция эффективно обеспечивает защиту от перегрузки по току при пуске на однофазных двигателях.

Однако в случае использования трехфазного двигателя следующая идея может быть использована для реализации предлагаемого трехфазного плавного пуска двигателей.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

Пуск с переменной частотой и плавный пуск водяного насоса

Как известно, при прямом запуске водяного насоса возникает эффект гидроудара. А именно, когда водяной насос запускается и останавливается, вода попадает в трубу и вызывает серьезный гидроудар. Когда питание выключено внезапно или клапан выключается быстро, Ударная волна воды создает за счет инерции потока давления, который, как стук молотка, так это называется вода молоток. Иногда сила, создаваемая водной ударной волной, может быть большой и повредить клапан или насос, поэтому, чтобы избежать негативного эффекта гидроудара, скорость вращения насоса должна медленно увеличиваться до номинальной скорости при запуске. Применимы два метода: один — пуск с переменной частотой, другой — мягкий пуск.

Пуск с переменной частотой

• При запуске насоса преобразуйте переменный ток с постоянным напряжением и частотой в переменный ток с переменным напряжением и частотой через частотно-регулируемый привод (VFD), чтобы уменьшить ударную нагрузку, вызванную запуском двигателя. Управляйте скоростью двигателя и увеличивайте время запуска, добиваясь плавного пуска. Между тем, он также может повысить эффективность электросети и двигателя. Собственно, ЧРП в основном используется для энергосбережения.Регулируя, он изменяет выходное напряжение, ток и частоту.
• Недостатки: дороговизна, стоимость намного дороже защиты микрокомпьютера. Большинство современных частотно-регулируемых приводов используют ШИМ-управление, такая импульсная модуляция заставляет частотно-регулируемый привод генерировать гармонический ток на стороне питания, когда он работает. Гармонические помехи могут снизить эффективность работы энергосистемы. Перегрузка приводит к частому отключению частотно-регулируемого привода. В случае перегрузки при нормальной работе правильная настройка параметров двигателя позволит избежать перегрузки, так как двигатель имеет высокую перегрузочную способность.Но ЧРП имеет низкую перегрузочную способность, поэтому легко сработать аварийный сигнал перегрузки.

Плавный пуск

• Устройство плавного пуска, соединяющее источник питания и управляемый двигатель, управляет внутренним тиристором через микрокомпьютер, чтобы активировать угол проводимости и реализовать регулирование напряжения переменного тока, таким образом постепенно увеличивая входное напряжение с помощью заданной функции от нуля до конца запуска, двигатель подается полное напряжение. Это процесс плавного пуска.Во время этого процесса пусковой крутящий момент и скорость двигателя постепенно увеличиваются, пока тиристор полностью не задействуется. Двигатель работает в соответствии с механическими характеристиками номинального напряжения, чтобы обеспечить плавный пуск и снизить пусковой ток, избежать отключения при пуске из-за перегрузки по току. Когда двигатель достигает номинального числа оборотов, процесс запуска заканчивается и выдает номинальное напряжение для нормальной работы двигателя.
• Недостатки: устройство плавного пуска не может регулировать частоту сети, поэтому он не может запустить двигатель с нулевого напряжения и нулевой частоты, что обеспечивает запуск без удара.Он не может регулировать скорость. Плавный запуск прекращается после запуска двигателя и теряет свою функцию защиты.

Различия между пуском с регулируемой частотой и плавным пуском водяного насоса

1. VFD управляет запуском и работой водяного насоса, регулируя частоту. Мягкий пуск запускает мощные двигатели путем последовательного изменения сопротивления, он заставляет ток изменяться с малого на большой, чтобы уменьшить колебания прямого запуска мощного двигателя в электросеть или вызвать некоторые несущественные проблемы с разгрузкой нагрузки .
2. Преобразователь частоты используется для регулирования скорости, его выход изменяет как напряжение, так и частоту.
3. Устройство плавного пуска на самом деле является регулятором напряжения, он защищает двигатель. При низковольтном пуске двигателя выход устройства плавного пуска изменяет только напряжение, но не частоту.
4. ЧРП обладает всеми функциями устройства плавного пуска, в то же время он может контролировать выходное давление и расход насоса для достижения цели экономии энергии.

В общем, если учитывать только управление при пуске, устройство плавного пуска доступно. Но если рассматривать управление во время работы, следует использовать частотно-регулируемый привод. Выберите тот, который вам больше всего подходит в соответствии с вашими требованиями. ATO предоставит вам подходящие частотно-регулируемые приводы от 1/2 до 300 л.с., устройства плавного пуска 10 л.с., 15 л.с., 20–815 л.с.

Устройство плавного пуска интеллектуального насоса | Сельское / Промышленное / Муниципальное | Диски и защита | Вода в Северной Америке

Диапазон настройки тока перегрузки	Различается в зависимости от модели	Согласно SFA
Класс отключения при перегрузке	Регулируемый: 5-30	10
Фактор перегрузки	Регулируемый:00-2,00	1,15
Недостаточное питание	Вкл / Выкл, регулируемое: 0-99% измеренного электрического входа	Вкл / 60%
Избыточное питание	Вкл / Выкл, регулируемое: 101- 200% измеренного электрического входного сигнала	Вкл / 120%
Повышенное / пониженное напряжение	Вкл / Выкл, регулируемое: + 5-25% выше / ниже номинального значения напряжения	Вкл / 10%
Асимметрия фаз напряжения	Вкл / Выкл, регулируемое: отклонение фазы напряжения 1-20%	Вкл / 3%
Обрыв фазы напряжения	Всегда включено, регулируемое: отклонение фазы напряжения 1-50%	0. 1
Смена чередования фаз напряжения	Вкл. / Выкл., Срабатывания в течение 0,1 секунды при обнаружении смены фаз напряжения	Вкл.	On / 1A
Cycle Fault	On / Off, Adjustable: Отключение, если частота цикла превышает 20 запусков в минуту	On
Обеспечение горячего запуска	On / Off, перезапуск двигателя задерживается на основе расчетов температура двигателя	Вкл.
Несимметрия фаз по току	Вкл. / Выкл., регулируемая: 1-50% дисбаланса фаз тока	Вкл. / 5%
Заблокированный ротор / остановка	Вкл. / Выкл. .5 секунд	Вкл.
Короткое замыкание SCR	Всегда включен: срабатывание при обнаружении короткого замыкания SCR или отсутствии двигателя	Вкл. или байпас	Вкл.
Перегрев SCR	Всегда включен: срабатывает, если температура SCR достигает 125 ° C.	Вкл.
Запуск через линию	Вкл. / Выкл.: позволяет пользователю запускать двигатель поперечный. (переводит устройство плавного пуска в стандартный IPS)	Выкл.

% PDF-1.3 % 1 0 obj > endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > endobj 5 0 obj > endobj 6 0 obj > endobj 7 0 obj > endobj 8 0 объект > endobj 9 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект > endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > endobj 26 0 объект > endobj 27 0 объект > endobj 28 0 объект > endobj 29 0 объект > endobj 30 0 объект > endobj 31 0 объект > endobj 32 0 объект > endobj 33 0 объект > endobj 34 0 объект > endobj 35 0 объект > endobj 36 0 объект > endobj 37 0 объект > endobj 38 0 объект > endobj 39 0 объект > endobj 40 0 объект > endobj 41 0 объект > endobj 42 0 объект > endobj 43 0 объект > endobj 44 0 объект > endobj 45 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageC / ImageB / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 14 0 R / Содержание 207 0 руб. >> endobj 46 0 объект > / ColorSpace> / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 14 0 R / Содержание 225 0 руб. >> endobj 47 0 объект > endobj 48 0 объект > endobj 49 0 объект > endobj 50 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 15 0 R / Содержание 248 0 руб. >> endobj 51 0 объект > endobj 52 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 15 0 R / Содержание 259 0 руб. >> endobj 53 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 15 0 R / Содержание 266 0 руб. >> endobj 54 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 15 0 R / Содержание 273 0 руб. >> endobj 55 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 16 0 R / Содержание 290 0 руб. >> endobj 56 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 16 0 R / Содержание 304 0 руб. >> endobj 57 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 16 0 R / Содержание 328 0 руб. >> endobj 58 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 16 0 R / Содержание 339 0 руб. >> endobj 59 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 16 0 R / Содержание 350 0 руб. >> endobj 60 0 obj > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 17 0 R / Содержание 365 0 руб. >> endobj 61 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 17 0 R / Содержание 384 0 руб. >> endobj 62 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 17 0 R / Содержание 404 0 руб. >> endobj 63 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 17 0 R / Содержание 415 0 руб. >> endobj 64 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 17 0 R / Содержание 439 0 руб. >> endobj 65 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 18 0 R / Содержание 455 0 руб. >> endobj 66 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 18 0 R / Содержание 461 0 руб. >> endobj 67 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 18 0 R / Содержание 469 0 руб. >> endobj 68 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 18 0 R / Содержание 477 0 руб. >> endobj 69 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 18 0 R / Содержание 486 0 руб. >> endobj 70 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 19 0 R / Содержание 497 0 руб. >> endobj 71 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 19 0 R / Содержание 508 0 руб. >> endobj 72 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 19 0 R / Содержание 518 0 руб. >> endobj 73 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 19 0 R / Содержание 529 0 руб. >> endobj 74 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 19 0 R / Содержание 535 0 руб. >> endobj 75 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 20 0 R / Содержание 542 0 руб. >> endobj 76 0 объект > endobj 77 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 20 0 R / Содержание 550 0 руб. >> endobj 78 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 20 0 R / Содержание 556 0 руб. >> endobj 79 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 20 0 R / Содержание 563 0 руб. >> endobj 80 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 21 0 R / Содержание 573 0 руб. >> endobj 81 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 21 0 R / Содержание 580 0 руб. >> endobj 82 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 21 0 R / Содержание 585 0 руб. >> endobj 83 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 21 0 R / Содержание 592 0 руб. >> endobj 84 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 21 0 R / Содержание 597 0 руб. >> endobj 85 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 22 0 R / Содержание 608 0 руб. >> endobj 86 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 22 0 R / Содержание 613 0 руб. >> endobj 87 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 22 0 R / Содержание 619 0 руб. >> endobj 88 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 22 0 R / Содержание 625 0 руб. >> endobj 89 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 22 0 R / Содержание 632 0 руб. >> endobj 90 0 объект > endobj 91 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 23 0 R / Содержание 640 0 руб. >> endobj 92 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Свойства> / ColorSpace> / ExtGState> / XObject> >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 23 0 R / Содержание 652 0 руб. >> endobj 93 0 объект > endobj 94 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 23 0 R / Содержание 663 0 руб. >> endobj 95 0 объект > endobj 96 0 объект > endobj 97 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 24 0 R / Содержание 675 0 руб. >> endobj 98 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 24 0 R / Содержание 681 0 руб. >> endobj 99 0 объект > endobj 100 0 объект > endobj 101 0 объект > endobj 102 0 объект > endobj 103 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 25 0 R / Содержание 702 0 руб. >> endobj 104 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 25 0 R / Содержание 709 0 руб. >> endobj 105 0 объект > endobj 106 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 26 0 R / Содержание 716 0 руб. >> endobj 107 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 26 0 R / Содержание 721 0 руб. >> endobj 108 0 объект > endobj 109 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 26 0 R / Содержание 729 0 руб. >> endobj 110 0 объект > endobj 111 0 объект > endobj 112 0 объект > endobj 113 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 27 0 R / Содержание 746 0 руб. >> endobj 114 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 27 0 R / Содержание 755 0 руб. >> endobj 115 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 28 0 R / Содержание 766 0 руб. >> endobj 116 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 28 0 R / Содержание 777 0 руб. >> endobj 117 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 28 0 R / Содержание 784 0 руб. >> endobj 118 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 28 0 R / Содержание 789 0 руб. >> endobj 119 0 объект > / ColorSpace> / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageB / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 28 0 R / Содержание 802 0 R >> endobj 120 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageC / ImageB / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 28 0 R / Содержание 814 0 руб. >> endobj 121 0 объект > endobj 122 0 объект > endobj 123 0 объект > endobj 124 0 объект > endobj 125 0 объект > endobj 126 0 объект > endobj 127 0 объект > endobj 128 0 объект > endobj 129 0 объект > endobj 130 0 объект > endobj 131 0 объект > endobj 132 0 объект > endobj 133 0 объект > endobj 134 0 объект > endobj 135 0 объект > endobj 136 0 объект > endobj 137 0 объект > endobj 138 0 объект > endobj 139 0 объект > endobj 140 0 объект > endobj 141 0 объект > endobj 142 0 объект > endobj 143 0 объект > endobj 144 0 объект > endobj 145 0 объект > endobj 146 0 объект > endobj 147 0 объект > endobj 148 0 объект > endobj 149 0 объект > endobj 150 0 объект > endobj 151 0 объект > endobj 152 0 объект > endobj 153 0 объект > endobj 154 0 объект > endobj 155 0 объект > endobj 156 0 объект > endobj 157 0 объект > endobj 158 0 объект > endobj 159 0 объект > endobj 160 0 объект > endobj 161 0 объект > endobj 162 0 объект > endobj 163 0 объект > endobj 164 0 объект > endobj 165 0 объект > endobj 166 0 объект > endobj 167 0 объект > endobj 168 0 объект > endobj 169 0 объект > endobj 170 0 объект > endobj 171 0 объект > endobj 172 0 объект > endobj 173 0 объект > endobj 174 0 объект > endobj 175 0 объект > endobj 176 0 объект > endobj 177 0 объект > endobj 178 0 объект > endobj 179 0 объект > endobj 180 0 объект > endobj 181 0 объект > endobj 182 0 объект > endobj 183 0 объект > endobj 184 0 объект > endobj 185 0 объект > endobj 186 0 объект > endobj 187 0 объект > endobj 188 0 объект > endobj 189 0 объект > endobj 190 0 объект > endobj 191 0 объект > endobj 192 0 объект > endobj 193 0 объект > endobj 194 0 объект > endobj 195 0 объект > endobj 196 0 объект > endobj 197 0 объект > endobj 198 0 объект > endobj 199 0 объект > endobj 200 0 объект > endobj 201 0 объект > endobj 202 0 объект > endobj 203 0 объект > endobj 204 0 объект > endobj 205 0 объект > endobj 206 0 объект > / Фильтр / DCTDecode / Длина 209794 / Высота 369 / ColorSpace / DeviceCMYK / Тип / XObject / Подтип / Изображение / Ширина 369 / BitsPerComponent 8 >> поток

PPT — Электронные устройства плавного пуска для морских и оффшорных приложений Презентация в PowerPoint

Судно обеспечения Пассажирское судно Морской контейнер FPSO для СПГ (Hamburg Express) Электронные устройства плавного пуска для морских и морских приложений

О Solcon • Основанная в 1977 году, компания Solcon занимается разработкой, производством и продажей устройств плавного пуска, реле защиты и систем управления. • Solcon предлагает самую полную в мире линейку устройств плавного пуска низкого (LV) и среднего напряжения (MV). • С 1977 года было установлено 40 000 установок в промышленных, морских и морских установках.

Rolls Royce TOSHIBA О компании Solcon • Сборочные предприятия в Германии, Корее, Тайване, США и Канаде. Сервисные центры по всему миру. • Поставляя поставки крупнейшим подрядчикам и верфям, компания Solcon является крупнейшим поставщиком устройств плавного пуска для морской промышленности.

Устройства плавного пуска для морских и морских применений Solcon предлагает самую полную линейку устройств плавного пуска • — НН SST до 3 МВт / 1000 В • — SST среднего напряжения до 50 МВт / 15 кВ • Мы предлагаем: • — Большой опыт работы в судостроении И оффшорные приложения (см. Справочный список) • — Специальное программное обеспечение для снижения пускового тока и падения напряжения • — Продукты для тяжелых условий эксплуатации, простые в установке, удобные в эксплуатации • — Морские сертификаты • Около 40% наших продаж приходится на морскую и морскую промышленность • Стартеры Solcon используются крупными морскими компаниями в Европе и Азии • Сервисные центры во многих странах

M. V. Устройства плавного пуска HRVS-DN Устройства плавного пуска HRVS-DN MV • Комплексная линия 60–2500 А, 2300 –15000 В • Разработаны для питания генератора (Pgen / Pmotor ≈1,6) • Низкий начальный ток (≈0,7 * In) и падение напряжения (<100 В при 6600 В) • Расширенный пакет защиты двигателя • Простота ввода в эксплуатацию и обслуживания, полевые испытания с НН двигатель • Подана заявка на патент - Беспроводная система зажигания SCR • Подана заявка на патент - Электронный трансформатор напряжения (EPT) • Оптоволоконное управление • Отвечает требованиям испытаний «частичный разряд» • Удобство работы, многоязычный ЖК-дисплей - английский, немецкий, французский, испанский • Связь: MODBUS , PROFIBUS и другие • Тип шасси или шкафа, доступны различные варианты

Пуск больших двигателей на борту судов Типичные методы пуска: • Прямой пуск (DOL) • Звезда-треугольник • Автотрансформатор (ATS) • Электронные устройства плавного пуска • Электронные частотные приводы (VFD) Каков оптимальный метод запуска для морского применения?

Пусковой ток 300-800% In Начальный крутящий момент 150-180% Tn Момент двигателя Ток двигателя Прямой пуск от сети (DOL) Прямой пуск от сети приводит к высокому пусковому току и механическому удару • Может возникнуть высокий пусковой ток при падении напряжения • Сильный механический удар может привести к повреждению двигателя, нагрузки и системы передачи (шестерни, ремня и т. д.)). Он также может требовать частого обслуживания.

D Un YUY UY = 58% Un t Точка переключения Пуск звезда-треугольник Два шага: запуск: Y подключен (58% Un), переход в треугольник (100% Un) • Переход в треугольник по таймеру — разомкнутый контур управление, которое может привести к очень высокому пусковому току, если переключение выполняется до того, как двигатель достигнет скорости, близкой к полной • Угол шага 30 °

Пуск автотрансформатора Un 100% 21% Падение напряжения 70% 32 сек. 0 сек.Пуск автотрансформатора (ATS) Пусковой ток трансформатора в пускателе автотрансформатора может быть слишком быстрым, чтобы EVR среагировал, что приведет к падению напряжения

Пускатели с пониженным напряжением (устройства плавного пуска) M / V Blue Marlin , преобразованный HHI. Электрический интегратор: Alstom. Применение: запуск 2 подруливающих устройств (выступов) 4,5 МВт, 6,6 кВ Требуется: Запуск от 2 (из 3) генераторов мощностью 3,2 МВт каждый заказчик рассматривает возможность использования частотно-регулируемого привода или устройств плавного пуска.

Сравнение электронных SST иDOL Устройство плавного пуска DOL Ток двигателя Момент двигателя

Устройство плавного пуска линейный вход Выход нагрузки M Безопасный запуск и останов Контроль двигателя и нагрузки во время ускорения и замедления Состояние двигателя с замкнутым контуром тока отслеживается во время запуска и работы

U L 1 VL 2 • 3 WL 3 Тиристорная схема 3,3 — 6,6 кВ Тиристорная схема, твердотельная, без движущихся частей

L 1 UVL 2 • 3 WL 3 Тиристорная схема 10–15 кВ Тиристорная схема, Твердотельные, без движущихся частей Solcon поставляет устройства плавного пуска для двигателей мощностью до 50 МВт при 15 кВ

DOL SST Un Начальное напряжение 10-50 / 80 Un Время нарастания напряжения 2-30 / 90 сек.DOL-Direct On Line SST-Устройство плавного пуска Устройство плавного пуска — нарастание напряжения

DOL SST динамическое замедление Un Время снижения начального напряжения 2-30 / 90 сек. DOL-Direct On Line SST-Устройство плавного пуска Устройство плавного пуска — нарастание напряжения

I FLA 500% DOL Un Un 400% 300% In In In Время нарастания тока SST — ограничение тока 100-400 / 500 % IFLA DOL-Direct On Line SST-Устройство плавного пуска Устройство плавного пуска — ограничение по току

Ток и напряжение при пуске (MV) Специальное программное обеспечение Ограничивает начальный ток до 70% In Падение напряжения <10%.FPSO Fluminense: - Нагрузка: газовый компрессор - Генератор: 21/28 МВт - Протестированный двигатель: 3,5 МВт - Предел тока: 3,7 x In - Время запуска: 4,7 сек.

Напряжение Моментный двигатель DOL Скорость M start Accel. Крутящий момент Нагрузка Время Скорость Время Пуск насоса D.O.L Быстрое увеличение скорости приводит к быстрому изменению расхода и высокому давлению

С мягким пускателем Напряжение Момент Скорость DOL M start Accel. Крутящий момент SST Время нагрузки Скорость Медленное ускорение. Время Устройство плавного пуска — Управление крутящим моментом (пуск)

Напряжение Область кривых пуска управления насосом Область кривых останова управления насосом Время DOL 0 1 2 3 4 5 Скорость Время 0 1 2 3 4 DOL Устройства плавного пуска для запуска насоса Специальное программное обеспечение для «Pump Control», уменьшающее проблемы с ударным воздействием

Gen.Комплект Устройство плавного пуска M Устройства плавного пуска = устранение падений напряжения Электронные устройства плавного пуска исключают пусковой ток и падение напряжения • Низкий начальный ток (≈ 0,7 * In) и падение напряжения (<100 В при 6600 В) • Плавное повышение напряжения до полного напряжения • Предназначены для питания генератора (Pgen / Pmotor ≈ 1,6)

Устройства плавного пуска = сокращенное техническое обслуживание Электронные устройства плавного пуска снижают пусковой момент и механические удары Плавное ускорение и замедление (продлевает срок службы системы)

Расширенная защита двигателя Устройство плавного пуска обеспечивает идеальную защиту двигателя и нагрузки StartRunSoft StopStop • Слишком много пусков + — — — • Длительное время пуска (остановка) + — — — • Срезной штифт O / C + + + + • Перегрузка — + — — • Пониженный ток — + — — • Пониженное / нулевое напряжение + + + — • Повышенное напряжение + + + — • Обрыв фазы + + + — • Чередование фаз + + + — • Неправильное замыкание / замыкание ed SCR + — + — Продолжение на следующей странице

Расширенная защита двигателя Запуск RunSoft StopStop • Перегрев радиатора. + — + — • Внешняя ошибка 1 и 2 + + + + • Ток небаланса + + + — • Ток замыкания на землю. + + + — • Питание включено и нет запуска — — — + • Обход разомкнут — + — —

Устройства плавного пуска = простота связи Полное дистанционное управление — запуск, останов, настройка параметров и контроль через интерфейс RS485 с протоколами MODBUS или PROFIBUS

Устройства плавного пуска MV до 50 МВт, 15 кВ 2300-6600 В 10-15 кВ

Цифровой пускатель пониженного напряжения HRVS-DN ОГРАНИЧЕНИЕ ТОКА 400% Пуск, запуск S.Остановить Стоп Тест Выбрать режим D. Настр. Сброс сбоя Сохранение Простота эксплуатации Простая регулировка для всех приложений, согласование характеристик двигателя и нагрузки

Когда использовать устройства плавного пуска Резюме: • При пуске ток должен быть уменьшен во избежание падений напряжения из-за низкого соотношения между двигателем / генератором мощность. • При запуске должен быть уменьшен крутящий момент (механические проблемы) • При запуске сложных механических нагрузок • При запуске чувствительных нагрузок • При запуске высокоинерционных нагрузок (длительное время пуска) • Для частого запуска • Предотвращение избыточного давления и ударного воздействия в насосах

Насосы пожаротушения (LNG, FPSO) Подруливающие устройства • Большие двигатели • Частые запуски • Газовые компрессоры (FPSO) • Водонагнетательные насосы (FPSO) Чиллеры (кондиционирование воздуха и охлаждение) Типичное применение на судах Грузовые насосы (LNG), балласт насосы, Гидравлические насосы (силовые агрегаты)

Устройства плавного пуска MV Solcon HRVS-DN • Конструкция для тяжелых условий эксплуатации для морских и прибрежных приложений • Простота ввода в эксплуатацию и эксплуатации, полевые испытания с помощью L.V. Двигатель • Комплексная линия 2300-15000 В до 50 МВт • Пакет усовершенствованной защиты двигателя • Связь: MODBUS или PROFIBUS

Устройства плавного пуска MV Solcon HRVS-DN • Подана заявка на патент — Беспроводная система зажигания SCR (без проводов в цепи питания раздел) • Подана заявка на патент — Электронный трансформатор потенциала (EPT) • Оптоволоконное управление • Соответствует требованиям к испытаниям на «частичный разряд» • Тип корпуса или шкафа, доступны различные варианты

Доступные номинальные значения Группы напряжений: • 2300, 3300, 4160 В • 5500, 6000, 6600 В • 10000, 11000 В • 13 800, 15000 В

Клиент Клеммы Отсек Дверные замки Отсек среднего напряжения Дополнительный дверной замок Отсек низкого напряжения Петли для тяжелых условий эксплуатации Ключи из нержавеющей стали (за окном) Кнопки местного управления реле защиты двигателя Кабель среднего напряжения Соединение IP00 — IP67 Конструкция

Заказчик Клеммы Дверной выключатель Линия Контактор Электронный потенциал Tr трансформатор (передатчик) Подключение линии байпасного контактора силовой части устройства плавного пуска (сзади) Подключение двигателя Пространство нагревателя Шина заземления Секция среднего напряжения

Модуль управления Firing Trafo. . / 24V EPT Приемник (Rx) Волоконно-оптический волоконно-оптический источник питания Стартер Темп. Срабатывание обратной связи Cntrol Силовой блок Силовой блок Силовой блок L1 C / T M L2 EPT Передатчик (Tx) L3 Линейный контактор Перепускной контактор Блок-схема среднего напряжения

Волоконно-оптический кабель Соединения Соединительный штекер Доп. Реле управления C / Bs Селекторные переключатели трансформатора включения: * SST-DOL * Секция низкого напряжения местного и дистанционного управления

Модуль управления Дополнительные карты: Оптоволоконная плата 1.Аналоговая плата (аналоговый выход, связанный с током двигателя) 2. Плата реле, устанавливаемая для синхронных двигателей и опциональная возможность связи. µP 3. Коммуникационная плата, плата источника питания RS 485

Механическая конструкция 6600 В <600 А

Цифровой пускатель пониженного напряжения среднего напряжения HRVS-DN ПРЕДЕЛ ТОКА 400% При запуске Работа S. Stop Выбор режима Останов Test D.Adj Reset Store Fault Устройства плавного пуска среднего напряжения HRVS-DN Светодиод и ЖК-дисплей • Светодиоды для быстрого отображения состояния • ЖК-дисплей с подсветкой, с 2 строками, по 16 символов в каждой, выбор языка: английский, французский, немецкий и испанский • Шесть клавиш, заводские параметры по умолчанию

Контакт неисправности (отказ / отказоустойчивость) Доп.Свяжитесь с End Of Accel ». Доп. Контакт «Немедленное» включение управляющего входа трансформатора 2 — D. Вход регулировки / сброса 4 (Внешняя неисправность — 2) Вход 1 — Тест / сброс входа 3 (Внешняя неисправность — 1) Общий — A Общий — B Плавный останов Пуск Останов N L1 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 доб. Неисправности Команды управления Выходные реле Выходные реле Control Supply Control Проводка

FPSO Предоставлено: верфь Jurong Судно: Fluminense Оператор: Shell Электротехнический подрядчик: Siemens Marine Расположение: нефтяное месторождение Биджупира недалеко от побережья Бразилии 3 x 6. Устройства плавного пуска на 6 кВ, 400 А для компрессоров 3 устройства плавного пуска по 6,6 кВ, 400 А для нагнетательных насосов 1 устройство плавного пуска на 6,6 кВ, 400 А для аварийного пожарного насоса Владелец судна: Shell

Насос для закачки забортной воды Центр управления двигателем Газовый компрессор FPSO — Fluminense

FPSO Судно: Modec venture 11 Заказчик: SANTOS (Австралия) Главный подрядчик: MODEC (Япония) Подрядчик по электротехнике: Terasaki (Япония) Верфь: Jurong (Сингапур) Устройства плавного пуска: 3 насоса закачки воды (11кВ / 250А) 3 газовых компрессора (6.6 кВ / 250 А) 1 насос горячего масла (6,6 кВ / 140 А) Судовладелец: Modec

FPSO Судно: Berge-helena Заказчик: Bergessen, Норвегия Устройства плавного пуска: 3 насоса закачки воды (11 кВ / 250 А) Судовладелец: Bergessen

FPSO Судно: «Petrojarl 1» Первая концепция FPSO для «PGS» Электрическая система: Stadt Norway (ABB) Насос нагнетания воды: 6600 В, 1,8 МВт Судовладелец: PGS (Petroleum Geo Services)

FPSO FPSO «Petrojarl II — Foinhaven» Электротехнический подрядчик: Siemens Norway Water Injection Pumps (11KV / 350A) Судовладелец: PGS (Petroleum Geo Services)

FPSO Судно: Bunga Kerta Электротехнический подрядчик: Terasaki Верфи: MISC, Малайзия Nishishiba Pumps 2-х скоростной мотор на 6. 6KV, 35A и 140A

FPSO Главный подрядчик: Samsung Heavy Industries, поставка осуществляется через ABB Marine, Норвегия (аналогично поставкам на верфи Daewoo и Hyundai через Terasaki и C&A). Грузовые насосы и компрессоры СПГ, 6,6 кВ, 70 А и 140 А, мульти-пуск — 2 устройства плавного пуска, каждый запускает 5 двигателей Судовладелец: Woodside

FPSO Главный подрядчик: SBM Monaco Применение — KUITO FPSO (Ангола) — Закачка воды Насос ABB Motor — 6.6KV, 144A, 1.5MW

Загрузить больше …

PPT — Возможности продаж Презентация PowerPoint, бесплатная загрузка

Возможности продаж VersiStarti III

Семейство VersiStart i III

III

VersiStart Диапазон • Диапазоны • 23 модели • 23A ~ 1600A • 7.5кВт ~ 800кВт • Диапазоны напряжения • 200 ~ 525VAC • 380 ~ 690VAC • Защита • IP20 VS i III-0023B ~ VS i III-0105B • IP00 VS i III-0145B ~ VS i III-1600C • Сертификация

Особенности VersiStart i III • Графический ЖК-дисплей с 8 языками • Обширные экраны измерения • Экраны графиков характеристик • Обширное удобное для пользователя меню для программирования • Часы реального времени • Работа при включении питания • Аварийный запуск и останов • Регулируемые шины для 360A + • Модули последовательной связи — Modbus, DeviceNet, Profibus, USB

Промышленные типы Водоснабжение Местное самоуправление, водоснабжение галстуки и т. д. Водоочистка Местное самоуправление, канализация и др. Орошение Еда и напитки Бойни, замороженные продукты, холодильные склады, производители напитков и т. д. Лесопильные заводы, переработчики целлюлозы и бумаги и т. д.

Водоснабжение Насосы

Водоочистка Насосы Аэраторы Миллискринс

Орошение Насосы

Пищевые продукты и напитки Насосы Компрессоры Ленточные пилы

8 Конвейеры 9000 Измельчители слябов Обрезные машины Окорочные станки Гидравлические силовые агрегаты Вентиляторы Рафинеры Насосы

Карьерные и горные работы Дробилки Конвейеры Грохоты Вентиляторы Насосы

ОВКВ и строительные услуги Чиллеры Компрессоры Эскалаторы Вентиляторы Насосы

0 0028 Нефтехимическое производство Центрифуги Компрессоры Вентиляторы Насосы

Морские суда Носовые подруливающие устройства Лебедки Компрессоры Вентиляторы Насосы

Расходные материалы для генераторных установок Большие машины работают Ограниченные поставки

Преимущества мягкого пуска скачки давления при запуске, что предотвращает механическое повреждение труб, клапанов, датчиков и т. д.Связанные функции VS i III: ограничение тока, линейное изменение тока, управление крутящим моментом, AAC Настройка AAC: постоянное ускорение, раннее замедление Минимальный пусковой ток • Снижает электрические помехи в источнике питания. Это очень важно, если в жилых помещениях установлены большие насосы. • Ограничивает спрос на предложение. Это может снизить затраты на сетку при подаче энергии на большие насосы, установленные в отдаленных районах, например насосы для полива фермы. Связанные с VS i III функции: ограничение тока, линейное изменение тока

Преимущества плавного пуска для насосов Адаптивное замедление плавного останова AAC позволяет выбрать профили, соответствующие приложению, для расширения и управления остановкой насоса, устраняя разрушительные эффекты гидравлического удара часто связано с неконтролируемой остановкой насоса.Это снизит потребность в регулярном обслуживании / ремонте и продлит срок службы насосов, клапанов, труб, датчиков и т. Д. Новые затраты на установку могут быть уменьшены, поскольку конструкция системы не должна допускать повторяющихся скачков высокого давления. Например, резервуары для сброса давления и клапаны с электроприводом становятся ненужными, а спецификации труб, клапанов, датчиков и т. Д. Могут быть сокращены. Соответствующая функция VS i III: Адаптивное управление замедлением AAC

Преимущества плавного пуска для насосов Защита двигателя от перегрузки — модель с двумя тепловыми режимами VS i III математически рассчитывает обмотки двигателя и температуру корпуса, что позволяет безопасно использовать тепловую мощность двигателя.В нефтехимической промышленности эта функция может иметь жизненно важное значение для безопасности. Если чрезмерная температура двигателя остается незамеченной, возникает опасная ситуация. Соответствующая функция VS i III: Тепловая мощность двигателя Термисторная защита двигателя Термисторы двигателя могут быть подключены непосредственно ко входу термистора VS i III. Это устраняет необходимость в установке специального контрольного оборудования. Связанная функция VS i III: Термисторные входные клеммы

Преимущества плавного пуска для насосов Защита от чередования фаз Контролируется последовательность входящего трехфазного питания.Если обнаружено изменение, VS i III предотвратит запуск. Это важно в приложениях, где может произойти повреждение, если насос вращается в обратном направлении. Соответствующая функция VS i III: Защита от минимального тока защиты от чередования фаз Ток двигателя контролируется, и если обнаруженный уровень ниже установленного для защиты от минимального тока, VS i III отключится. Это можно использовать для обнаружения забитых труб или недостатка жидкости, что предотвратит повреждение насоса. Соответствующая функция VS i III: точка отключения по минимальному току, задержка защиты от минимального тока

Преимущества плавного пуска для насосов Превышение времени пуска Если в течение установленного превышения времени пуска не удалось добиться успешного пуска, VS i III отключится. Это предотвратит повреждение двигателя в случае заклинивания или остановки насоса. Соответствующая функция VS i III: Защита от мгновенной перегрузки при превышении времени пуска Ток двигателя отслеживается, и если обнаруженный уровень выше, чем установленный для мгновенной защиты от перегрузки, VS i III немедленно отключится. Это предотвратит повреждение двигателя, насоса и муфт, вызванное чрезмерно большими твердыми частицами, застрявшими в насосе, например, обломками деревьев в паводковом насосе или крупными камнями в шламовом насосе. Связанная функция VS i III: Мгновенная точка отключения по перегрузке

Преимущества плавного пуска для насосов Флаги тока Уставки флажков низкого и высокого тока могут указывать на наличие механической проблемы в системе.например, флаг низкого тока может указывать на заблокированный канал, а флаг высокого тока может указывать на сломанный канал. Соответствующая функция VS i III: флаг низкого и высокого тока, релейный выход A, B или C Контроль нагрузки насоса Аналоговый выход 0–20 мА / 4–20 мА может использоваться для контроля нагрузки насоса. Связанная функция VS i III: аналоговый выход A Аварийный запуск Устройство плавного пуска запускается / продолжает работать до остановки, игнорируя все отключения и предупреждения. Это полезно в экстренных ситуациях, например, когда спринклерная система продолжает работать.Связанная функция VS i III: вход A

Преимущества плавного пуска для насосов Режим сквозного питания Двухфазный пуск и остановка могут выполняться в случае отказа одного тиристора. Таким образом минимизируется время простоя для пользователя. Связанная функция VS i III: автоматический сброс аварийного сигнала с помощью короткого замыкания SCR Эта функция может быть очень полезна на необслуживаемых насосных станциях, поскольку она может исключить ненужные посещения объекта в случае отключения. Связанная функция VS i III: автоматический сброс — типы отключения, автоматический сброс, количество сбросов, групповые задержки Таймеры автоматического запуска и остановки Приложение можно настроить на запуск и остановку по времени суток или задержке. Связанная функция VS i III: Start / Секция таймеров останова

Преимущества плавного пуска для насосов Прочие функции Старые пускатели звезда / треугольник можно просто заменить с помощью 6-проводной функции.Связанная функция VS i III: Подключение двигателя

Преимущества плавного пуска для компрессорных чиллеров Плавное ускорение Сводит к минимуму скачки крутящего момента во время пуска, предотвращая механическое повреждение муфт, ремней, подшипников и компрессора. Связанные функции VS i III: ограничение тока, линейное изменение тока, настройка: постоянный ток Минимальный пусковой ток Снижает электрические помехи в источнике питания. Связанные функции VS i III: ограничение тока, аварийный запуск с нарастанием тока Устройство плавного пуска запускается / продолжает работать до остановки, игнорируя все отключения и предупреждения.Связанная функция VS i III: Вход A

Преимущества плавного пуска для компрессорных чиллеров Работа без подачи питания Двухфазный запуск и остановка могут выполняться в случае отказа одного тиристора. Таким образом минимизируется время простоя для пользователя. Соответствующая функция VS i III: защита двигателя от перегрузки с коротким замыканием SCR — модель с двумя тепловыми режимами VS i III математически рассчитывает обмотки двигателя и температуру корпуса, что позволяет безопасно использовать тепловую мощность двигателя.Соответствующая функция VS i III: Тепловая мощность двигателя Термисторная защита двигателя Термисторы двигателя могут быть подключены непосредственно ко входу термистора VS i III. Это устраняет необходимость в установке специального контрольного оборудования. Связанная функция VS i III: Терминалы входа термистора

Преимущества плавного пуска для компрессорных чиллеров Защита от чередования фаз Контролируется последовательность входящего трехфазного питания. Если обнаружено изменение, VS i III предотвратит запуск.Это важно в приложениях, где может произойти повреждение, если компрессор работает в обратном направлении. Соответствующая функция VS i III: Защита от минимального тока защиты от чередования фаз Ток двигателя контролируется, и если обнаруженный уровень ниже установленного для защиты от минимального тока, VS i III отключится. Это можно использовать для обнаружения сломанных муфт и ремней. Связанная функция VS i III: точка отключения по минимальному току, задержка защиты от минимального тока

Преимущества плавного пуска для компрессорных чиллеров Превышение времени пуска Если в течение установленного превышения времени пуска не удалось добиться успешного пуска, VS i III отключится.Это предотвратит повреждение двигателя в случае заклинивания или остановки компрессора. Он также может обнаруживать отказ устройства Off Loader. Связанная функция VS i III: Защита от мгновенной перегрузки при превышении времени пуска Ток двигателя отслеживается, и если обнаруженный уровень выше, чем установленный для защиты от мгновенной перегрузки, VS i III немедленно отключится. Это предотвратит повреждение двигателя, компрессора и муфт в результате блокировки. например жидкий аммиак, поступающий в компрессор.Соответствующая функция VS i III: Мгновенная точка срабатывания при перегрузке

Преимущества плавного пуска для компрессорных холодильных машин Флаги высокого тока и температуры двигателя Флаг высокого тока может предупреждать о перегрузке компрессора и обеспечивать сброс нагрузки до отключения VS i III. Флаг температуры двигателя может предупредить о приближающейся перегрузке двигателя и разрешить сброс нагрузки до отключения VS i III. Связанная функция VS i III: флаг высокого тока, релейный выход A — назначение функции Контроль нагрузки компрессора Аналоговый выход 0–20 мА / 4–20 мА может использоваться для контроля нагрузки компрессора.Связанная функция VS i III: аналоговый выход A

Преимущества плавного пуска для компрессорных чиллеров Настройка двух параметров • Можно выбрать настройки первичного и вторичного двигателя. Эта функция может использоваться для управления двухскоростным двигателем типа Даландера, которое часто используется для оптимизации производительности компрессора. • Соответствующая функция VS i III: настройки первичного и вторичного двигателя. Задержка перезапуска. Эта функция позволяет установить временную задержку между окончанием одной остановки и следующим запуском. Это можно использовать для предотвращения коротких циклов, тем самым увеличивая срок службы двигателя, компрессора и муфты.Связанная функция VS i III: Задержка перезапуска. Прочие функции • Старые пускатели звезда / треугольник можно просто заменить с помощью 6-проводной функции. • Сопутствующая функция VS i III: Подключение двигателя

Преимущества плавного пуска для вентиляторов Мягкое ускорение Сводит к минимуму скачки крутящего момента во время запуска, предотвращая механическое повреждение муфт, ремней и подшипников. Связанные функции VS i III: ограничение тока, линейное изменение тока, AAC. Настройка AAC: постоянное ускорение Минимальный пусковой ток Снижает электрические помехи в источнике питания.Связанные с VS i III функции: ограничение тока, аварийный запуск с нарастанием тока Устройство плавного пуска запускается / продолжает работать до остановки, игнорируя все отключения и предупреждения. Это может иметь решающее значение в чрезвычайных ситуациях, чтобы вентиляторы могли продолжать вентиляцию. Связанная функция VS i III: вход A

Преимущества плавного пуска для вентиляторов Режим сквозного питания Двухфазный пуск и остановка могут выполняться в случае отказа одного тиристора. Таким образом минимизируется время простоя для пользователя.Соответствующая функция LPRA: защита двигателя от перегрузки с коротким замыканием SCR — модель с двумя тепловыми режимами VS i III математически рассчитывает обмотки двигателя и температуру корпуса, что позволяет безопасно использовать тепловую мощность двигателя. Связанная функция VS i III: Тепловая мощность двигателя

Преимущества плавного пуска для вентиляторов Термисторная защита двигателя • Термисторы двигателя можно подключать непосредственно к входу термистора VS i III. • Это устраняет необходимость в установке специального контрольного оборудования.Связанная функция VS i III: Термисторные входные клеммы Защита от чередования фаз Последовательность входящего трехфазного питания контролируется. Если обнаружено изменение, VS i III предотвратит запуск. • Это важно в тех случаях, когда вентилятор может повредить вентилятор в обратном направлении. Связанная функция VS i III: защита от чередования фаз

Преимущества плавного пуска для вентиляторов Защита от пониженного тока Ток двигателя отслеживается, и если обнаруженный уровень ниже установленного для защиты от пониженного тока, VS i III отключится.Это можно использовать для обнаружения сломанных муфт и ремней. Эту защиту можно отключить. Связанные с VS i III Функция: Пониженный ток, Задержка пониженного тока. Примечание. Эту защиту можно отключить. Превышение времени пуска. Если успешный пуск не достигается в течение установленного превышения времени пуска, VS i III отключится. Это предотвратит повреждение двигателя в случае заклинивания или остановки вентилятора. Может дать ранний признак отказа подшипника. Соответствующая функция VS i III: превышение времени пуска

Преимущества плавного пуска для вентиляторов Флаг минимального тока Флаг низкого тока может предупреждать о механической проблеме в системе, например.г. это может указывать на забитый фильтр вентилятора. Связанные функции VS i III: минимальный ток, задержка минимального тока, релейный выход — назначение функций Контроль нагрузки на вентилятор С помощью дополнительного удаленного оператора можно использовать аналоговый выход для контроля нагрузки вентилятора. Это позволяет напрямую связать VS i III с системой управления зданием без необходимости в дополнительном оборудовании. Связанная функция VS i III: Программируемый выход 0–20 мА / 4–20 мА Прочие функции Старые пускатели звезда / треугольник можно просто заменить с помощью функции 6-проводной связи. Связанная функция VS i III: Подключение двигателя

Преимущества плавного пуска конвейеров Мягкое ускорение Минимизирует переходные процессы крутящего момента и увеличивает время пуска для плавного разгона конвейера. Снижает риск повреждения изделия из-за рывков. Обеспечивает оптимальный запуск конвейера независимо от загрузки продукта, т.е. загруженного / разгруженного. Предотвращает механическое повреждение муфт, барабанов, ремней и подшипников. Предотвращает хлопанье конвейерной ленты при запуске. Снижает нагрузку на противовесы и противовесы.Связанные с VS i III функции: ограничение тока, линейное изменение тока, настройка: постоянный ток

Преимущества плавного пуска конвейеров Минимальный пусковой ток Снижает электрические помехи в питании. Связанные с VS i III функции: ограничение тока, плавный останов с линейным изменением тока Увеличивает время остановки конвейера, тем самым снижая риск повреждения продукта из-за внезапных остановок. Связанные с VS i III функции: Время плавного останова

Преимущества плавного пуска конвейеров Защита двигателя от перегрузки — модель с двумя тепловыми режимами VS i III математически рассчитывает обмотки двигателя и температуру корпуса, что позволяет безопасно использовать тепловую мощность двигателя.Это идеально для ситуации, когда перезапуск требуется после аварийной остановки или когда на конвейер сбрасываются большие грузы. Соответствующая функция VS i III: Тепловая мощность двигателя Термисторная защита двигателя Термисторы двигателя могут быть подключены непосредственно ко входу термистора VS i III. Это устраняет необходимость в установке специального контрольного оборудования. Связанная функция VS i III: Термисторные входные клеммы

Преимущества плавного пуска для конвейеров Защита от чередования фаз Контролируется последовательность входящего трехфазного питания.Если обнаружено изменение, VS i III предотвратит запуск. Это важно в тех случаях, когда конвейер движется в обратном направлении, что может привести к повреждению. Соответствующая функция VS i III: Защита от минимального тока защиты от чередования фаз Ток двигателя контролируется, и если обнаруженный уровень ниже установленного для защиты от минимального тока, VS i III отключится. Это можно использовать для обнаружения сломанных муфт и конвейерных лент. Соответствующая функция VS i III: точка отключения по минимальному току, задержка защиты от минимального тока

Преимущества плавного пуска для конвейеров Превышение времени пуска Если в течение установленного избыточного времени пуска не удалось добиться успешного пуска, VS i III отключится.Это предотвратит повреждение двигателя из-за заклинивания или чрезмерной перегрузки конвейера во время запуска. Соответствующая функция VS i III: Защита от мгновенной перегрузки при превышении времени пуска Ток двигателя отслеживается, и если обнаруженный уровень выше, чем установленный для мгновенной защиты от перегрузки, VS i III немедленно отключится. Это предотвратит повреждение двигателя, конвейера и муфт, вызванное серьезной перегрузкой продукта или остановкой конвейера. Соответствующая функция VS i III: мгновенная точка срабатывания и задержка при перегрузке

Преимущества плавного пуска для конвейеров Настройка двух параметров • Можно выбрать настройки первичного и вторичного двигателя.Эту функцию можно использовать, когда основные настройки выбраны для нормальной работы конвейера, а второстепенные настройки выбраны для аварийных ситуаций, чтобы конвейер был полностью загружен. • Связанная функция VS i III: настройки первичного и вторичного двигателя. Прочие функции. Старые пускатели со звездой / треугольником можно просто заменить с помощью 6-проводной схемы. • Соответствующая функция VS i III: подключение двигателя в аварийном режиме Устройство плавного пуска запускается / продолжает работать до остановки, игнорируя все отключения и предупреждения.• Связанная функция VS i III: вход A

Преимущества плавного пуска для конвейеров Режим сквозного питания Двухфазный запуск и остановка могут выполняться в случае выхода из строя одного тиристора. Таким образом минимизируется время простоя для пользователя. Соответствующая функция VS i III: короткое замыкание SCR

Преимущества плавного пуска для дробилок Мягкое ускорение Минимизирует переходные моменты крутящего момента для плавного пуска дробилки, что увеличивает срок службы муфты, ремня и подшипников.Связанные функции VS i III: ограничение по току, линейное изменение тока. Настройка: постоянный ток Минимальный пусковой ток Снижает электрические помехи в источнике питания. Ограничивает спрос на предложение. Это важно на удаленных объектах, где генераторные установки используются для ретикуляции. Связанные функции VS i III: ограничение тока, линейное изменение тока,

Преимущества плавного пуска дробилок Защита двигателя от перегрузки — модель с двумя тепловыми режимами VS i III математически рассчитывает обмотки двигателя и температуру корпуса, что позволяет безопасно использовать тепловую вместимость. Максимально увеличивает производительность продукта, позволяя двигателю работать с максимальным тепловым пределом. Обеспечивает надежную защиту двигателя, позволяя дробилке выдерживать временные перегрузки продукта. Соответствующая функция VS i III: Тепловая мощность двигателя Термисторная защита двигателя Термисторы двигателя могут быть подключены непосредственно ко входу термистора VS i III. Это устраняет необходимость в установке специального контрольного оборудования. Связанная функция VS i III: Термисторные входные клеммы

Преимущества плавного пуска для дробилок Защита от чередования фаз Последовательность входящего трехфазного питания контролируется.Если обнаружено изменение, VS i III предотвратит запуск. Это важно в тех случаях, когда дробилка вращается в обратном направлении, что может привести к повреждению. Соответствующая функция VS i III: Защита от минимального тока защиты от чередования фаз Ток двигателя контролируется, и если обнаруженный уровень ниже установленного для защиты от минимального тока, VS i III отключится. Это можно использовать для обнаружения сломанных муфт и ремней дробилки. Соответствующая функция VS i III: точка срабатывания по минимальному току, задержка по минимальному току

Преимущества плавного пуска для дробилок Превышение времени пуска Если в течение установленного избыточного времени пуска не удалось добиться успешного пуска, VS i III отключится.Это предотвратит повреждение двигателя из-за заклинивания или чрезмерной перегрузки дробилки во время запуска. Соответствующая функция VS i III: Защита от мгновенной перегрузки при превышении времени пуска Ток двигателя отслеживается, и если обнаруженный уровень выше, чем установленный для мгновенной защиты от перегрузки, VS i III немедленно отключится. Это предотвратит повреждение двигателя, дробилки и муфт, вызванное серьезной перегрузкой продукта или остановкой дробилки во время работы, например, негабаритная порода, застрявшая в роликах дробилки.Связанная функция VS i III: мгновенная точка срабатывания и задержка при перегрузке по току

Преимущества плавного пуска для дробилок Настройки двух параметров Можно выбрать настройки первичного и вторичного двигателя. Эту функцию можно использовать, когда первичные настройки выбраны для нормальной работы дробилки, а вторичные настройки выбраны для аварийных ситуаций для запуска дробилки с полной загрузкой. Соответствующая функция VS i III: настройки первичного и вторичного двигателя. Контроль и управление нагрузкой дробилки. Аналоговый выходной сигнал 0–20 мА / 4–20 мА может использоваться для контроля загрузки дробилки и может быть связан с системой управления подающим конвейером для максимального увеличения производительности продукта.Связанная функция VS i III: функция аналогового выхода, масштаб и регулировка

Преимущества плавного пуска для дробилок Прочие функции • Старые пускатели со звездой / треугольником можно просто заменить с помощью функции 6-проводного • Соответствующая функция VS i III: подключение двигателя Аварийный запуск Устройство плавного пуска запускается / продолжает работать до остановки, игнорируя все отключения и предупреждения. • Соответствующая функция VS i III: вход A Операция сквозного питания. Двухфазная операция пуска и останова может выполняться в случае отказа одного тиристора.Таким образом минимизируется время простоя для пользователя. Связанная функция VS i III: короткое замыкание SCR

Преимущества плавного пуска для центрифуг Центрифуги с плавным ускорением обычно представляют собой высокоинерционные машины, запускаемые с помощью пускателей по схеме звезда / треугольник. Использование этого метода запуска может занять до 15 минут для достижения полной скорости. VS i III сокращает время пуска, тем самым уменьшая тепловую нагрузку на двигатель и питающие кабели. Это также устранит переходные процессы крутящего момента, возникающие при пуске по схеме звезда / треугольник, и снизит механическую нагрузку на редукторы, муфты, ремни и подшипники.Связанные функции VS i III: ограничение тока, линейное изменение тока, AAC. Настройка AAC: постоянное ускорение

Преимущества плавного пуска для центрифуг Защита двигателя от перегрузки — модель с двумя тепловыми режимами VS i III математически рассчитывает обмотки двигателя и температуру корпуса, что позволяет безопасно использовать тепловую мощность двигателя. Традиционные методы запуска центрифуги требуют обхода защиты двигателя во время запуска из-за длительного времени разгона. На этом критическом этапе защита двигателя отсутствует.Защита двигателя VS i III от перегрузки — модель с двумя тепловыми режимами обеспечивает оптимальную защиту двигателя во время запуска и работы центрифуги. Соответствующая функция VS i III: Защита двигателя от перегрузки Защита двигателя термистором Термисторы двигателя могут быть подключены непосредственно ко входу термистора VS i III. Это устраняет необходимость в установке специального контрольного оборудования. Связанная функция VS i III: Терминалы входа термистора

Преимущества плавного пуска для центрифуг Защита от чередования фаз Последовательность входящего трехфазного питания контролируется.Если обнаружено изменение, VS i III предотвратит запуск. Это важно в случаях, когда центробежная труба вращается в обратном направлении, что может привести к повреждению.

No related posts.
