Откатные ворота

Одним из распространенных типов ворот является откатная конструкция. Такие въездные группы просты и надежны в эксплуатации. Откатные ворота с момента их изобретения приобрели достаточно много нововведений, позволяющих облегчить эксплуатацию. Стоимость таких конструкций с ростом популярности снизилась, поэтому купить готовое решение можно за умеренную цену. Однако многие владельцы загородных участков решают соорудить откатные ворота своими руками.

В специализированных магазинах имеется много комплектующих, из которых легко собрать надежную и удобную конструкцию. Главной особенностью откатных ворот является освобождение места для открытия. Такие конструкции можно оборудовать автоматикой с дистанционным управлением, что существенно облегчит эксплуатацию.

Особенности откатных ворот

Одно из преимуществ откатных конструкций – нет необходимости устанавливать направляющую. Они перемещаются на консольной балке, зафиксированной на полотне. По этой причине транспорт, въезжающий на участок, не ограничивается по высоте. Откатные ворота отличаются высокой практичностью и надежностью. Конструкции устанавливают как на частной территории, так и на промышленных объектах.

Перед монтажом откатных ворот на участке стоит убедиться, что полотну достаточно пространства для открытия. Она будет перемещаться параллельно забору. Участок ограждения, возле которого будет передвигаться полотно, необходимо выровнять. Его длина должна превышать длину ворот на ½ длины створки.

Преимущества откатных конструкций

Откатные ворота популярны по многим причинам. Например, в отличие от конструкций распашного типа, они экономят пространство участка возле въезда. Это преимущество является ценным для небольших владений.

Максимальной шириной въезда является 8 м. Откатные конструкции удобны в использовании. Массивную створку сможет открыть даже ребенок. При оснащении откатных ворот системой автоматики для открытия достаточно воспользоваться пультом.

Все эти преимущества откатных ворот выходят из конструкции. Ее стоит рассмотреть более детально.

Устройство и конструкция

Стандартные откатные ворота имеют несколько составных частей. Обязательными являются:

Рама конструкции. Ее загрунтовывают и окрашивают.
Зашивочный материал.
Ходовые и направляющие детали конструкции.
Для создания автоматической конструкции необходимо подготовить электропривод.

Зашивать ворота можно профнастилом, деревом или сендвич-панелями. Возможна установка сетки-рабицы или металлических прутков. Самым востребованным материалом является профнастил. Его можно приобрести по умеренному ценнику. При выборе этого материала обшивки ворота становятся более устойчивыми к повреждениям.

Если обращать внимание на альтернативы, можно выбрать листовую сталь. Однако створка откатной конструкции получится довольно тяжелой. Это значит, что для нее придется купить дорогостоящую фурнитуру и автоматику.

Деревянные ворота тоже обладают внушительным весом. Однако они экологичны и обладают отличным внешним видом. Материал популярен среди приверженцев стиля кантри или экостиля. Альтернативой деревянной зашивке откатных конструкций является евроштакетник.

Виды откатных конструкций

Несмотря на сложность сооружения откатных ворот, в сравнении с распашными, все больше владельцев загородных домов выбирают их для монтаже на загородной территории. Это легко объяснить экономией пространства перед конструкцией.

После снегопада не приходится расчищать площадку перед въездом, чтобы открыть створку. Откатные ворота являются более надежными и взломостойкими. Кроме того, такие конструкции ветроустойчивы. Еще одним важным преимуществом откатных конструкций является простота монтажа электропривода. Автоматику устанавливать дешевле.

Существует три основных вида конструкции. Их особенности и преимущества стоит рассмотреть подробнее. Вне зависимости от выбора конструкции для устройства ворот необходимо иметь навыки работы со сваркой.

Подвесные ворота

Эти откатные конструкции часто устанавливают на промышленных объектах. Створки таких ворот массивны, однако достаточно надежны в эксплуатации. В подобных конструкциях полотно двигается по балке, которая помещена над проездом.

Среди преимуществ откатных ворот является высокая устойчивость к порывистому ветру, взломоустойчивость, отсутствие требований к ширине проезда. Основным минусом ворот является высокая металлоемкость. Конечная стоимость устройства таких конструкций является высокой. Высота расположения направляющей балки определяет высоту проезжающего транспорта.

Рельсовые ворота

Подобные конструкции представлены простыми и надежными изделиями. В них полотно движется по рельсу, который устанавливается на одной высоте с полотном дороги. Ворота привлекают многих владельцев загородных участков простотой установки и высокой надежностью. При установке подобных откатных конструкций можно закрыть довольно широкие проемы.

Конструкция ворот позволяет установить мощную раму с довольно тяжелой обшивкой. В результате изделие сможет противостоять таранному удару большой силы. Главным недостатком конструкций является необходимость регулярной чистки рельса. В весенний период в нем замерзает вода.

Консольные конструкции

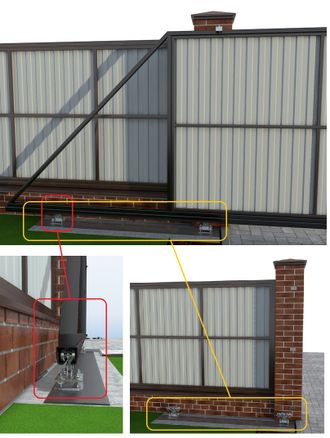

Устройство ворот позволяет избавиться от минусов подвесных и рельсовых изделий. Они не предъявляют ограничений к высоте транспорта и не контактируют с землей. Полотно помещено на консольные роликовые каретки. Их движение осуществляется по балке. Среди основных узлов можно выделить балки и роликовые блоки. Они расположены снизу ворот.

Консольные изделия не имеют направляющих снизу и сверху проема. Это позволяет беспрепятственно въезжать на участок любому транспорту.

Реже встречаются ситуации, когда роликовые блоки с направляющей балкой размещены посередине или сверху полотна. Этот выбор оправдан в тех ситуациях, когда имеется шанс расположить консольные узлы и механические составляющую ворот на стене дома или другого сооружения. Стена должна выдерживать нагрузку от створки. Это позволяет снизить расходы на возведение отдельных силовых устройств для ворот.

Кроме того, что ворота консольного типа не предъявляют требований к высоте транспорта, они имеют большой ряд других плюсов. Конструкция таких изделий подразумевает расположение тележек с роликами внутри балки. В нее не попадает снег и слякоть. Это гарантирует надежную эксплуатацию конструкции и стабильность работы всех механизмов.

При выборе закрытых подшипников в тележках не нужно смазывать ролики. Смазочный материал закладывают в узел на заводе.

Консольные откатные конструкции плотнее других типов ворот прилегают к забору. При этом не остается даже щелки для назойливых глаз. Другим преимуществом является возможность установки автоматики. Недостаток такого решения заключается в сложности монтажа.

Подбор материалов

Откатные ворота обладают конструкций, состоящей из следующих элементов:

опоры;
створка;
направляющая балка;
электрический привод.

Для создания качественных ворот потребуется приобрести комплектующие в строительном супермаркете. Сборка откатной конструкции в этом случае займет меньше времени.

Готовые комплекты отличаются друг от друга. Все зависит от длины створки. Малыми являются изделия до четырех метров, обладающие весом створки не больше 0,4 т. К средним можно отнести конструкции длиной до 6 м и весом полотна до 0,6 т. Все остальные ворота относятся к большим. Для разных размеров откатных конструкций стоит выбирать автоматику определенной мощности. Рекомендуемые параметры створки указаны в инструкции.

Необходимые комплектующие откатных конструкций:

Роликовые каретки. Их понадобится 2 штуки.
Нижний и верхний улавливатели для створки. Эти элементы обеспечивают фиксацию полотна в закрытом состоянии.
Планка, оборудованная поддерживающими роликами.
Концевой ролик.
Две заглушки на направляющую. Предотвращают попадание в балку мусора.
Направляющая длиной 6 м.
Двигатель, приводящий ворота в движение.

Среди инструментов, которые понадобятся для работы, стоит выделить:

Чтобы выполнить разметку, следует подготовить рулетку, нить и отвес.
Аппарат для сварки металлических деталей. Его мощность должна составлять 220 Вт.
Лом, лопата и бур для выемки грунта под скважины для столбов.
Дрель с шуруповертом.
Болгарка, необходимая для нарезки металла и зачистки сварочных швов.

Перед началом установки ворот следует создать чертеж будущего изделия. Подробная схема не позволит допустить ошибок при расчете необходимых размеров конструкции.

Расчет противовеса

После определения габаритов проема следует выяснить, какого размера будет противовес. Этот параметр необходим для расчета фундамента откатной конструкции. Определить показатель можно по простой формуле. Необходимо разделить длину проема на 2. При ширине 6 м противовес должен иметь длину 3 м.

В процессе составления проекта ворот учитывают величину дорожного просвета. Он определяет, каким будет расстояние от нижней кромки ворот до поверхности земли. Рекомендуемая величина – 10-15 см. Однако на просвет влияет и высота фундамента, а также размеры балки и высота кареток.

Монтаж опорных столбов

Опоры для ворот требуются для фиксации полотна в закрытом состоянии. Сперва лопатой или буром создают две лунки, имеющих глубину 1 м. Дно покрывают щебнем на высоту 10 см. Затем подготовленные столбы устанавливают в лунки. Их изготавливают из дерева, кирпича или бетона. Следует несколько раз проверить их вертикальность в процессе установки.

Важно! Лунку делают не меньше глубины промерзания почвы в определенном регионе. Если не учесть это условие, столбы может повести.

Устройство фундамента

Основание необходимо для монтажа швеллера, к которому затем будут приварены каретки с роликами. Именно они обеспечивают перемещение створки.

Внутри двора со стороны той части забора, куда будет заезжать полотно, следует вырыть яму под фундамент. Дина основания равняется ½ проема, а глубина заложения – 1 м. Швеллер делают высотой 10-20 см. Он должен быть длиной, равной половине длины полотна. После к швеллеру снизу приваривают арматурный каркас. Для этого следует выбирать прутки 10-14 мм диаметром. Затем каркас устанавливают в траншею и заливают бетоном.

Раствору необходимо дать отстояться минимум неделю. За это время бетон наберет достаточную прочность.

Установка несущей рамы

Ля изготовления рамы ворот следует подготовить специальную профильную трубу. наружный каркас создают из изделий размерами 50х50 или 60х40 мм. Внутренний лучше делать из профиля 20х40 мм.

Чтобы упростить работу, следует подготовить схему каркаса заранее. Это облегчит сборку ворот. Профиль сначала зачищают и обезжиривают растворителем. Устанавливают каркас снизу вверх. Придать конструкции устойчивости поможет приваривание двух обрезков профиля по 60 см. Сверху на направляющей закрепляют профиль, предназначенный для внешней рамы. Необходимо сделать прихватки с двух сторон через каждые полметра.

Если ворота будут работать на автоматике, следует приварить зубчатую рейку к направляющей. Профиль соединяют с направляющей в шахматном порядке. Это помогает исключить выкручивание каркаса.

Затем следует приварить верхнюю перекладину и рейки наружного каркаса, расположенные вертикально. Затем можно приваривать внутреннюю часть рамы. В процессе такой работы повторяют контур внешней.

Внутреннюю раму усиливают ребрами жесткости. На них закрепляют обшивочные листы. В завершение работ следует зачистить швы и проверить их на герметичность. Затем конструкцию грунтуют и окрашивают.

Зашивка рамы

Каркас можно зашивать произвольно выбранным материалом. Лучше обратить внимание на профлист. Он зарекомендовал себя как надежный и не сильно тяжелый материал. Обшивку крепят на внутреннюю раму при помощи саморезов. Следует предусмотреть место для ручки в обшивке.

Такие тонкости зашивания каркаса помогают справиться с работой намного быстрее. Процесс стоит рассмотреть подробнее:

Пока бетон набирает необходимую прочность, можно изготовить раму. Для этой цели следует расположить на ровной площадке направляющую балку длиной до 6 м. Ее укладывают разрезом вниз.
К направляющей приваривают профильную трубу.
На нее устанавливают вертикальные стойки. Затем приваривают внутреннюю трубу и зачищают швы.

Совет! Раму лучше зашивать после высыхания краски.

После зашивки рамы можно начинать устройство механизма, обеспечивающего движение створки.

Установка механизма

К устройству механизма следует прибегать только после полного застывания фундамента. Для точного улавливания роликовых тележек на швеллере их фиксируют боковой частью. Только после этого на них накладывают направляющую балку. Затем створку выставляют вдоль забора и по горизонту. После проверки прихватывают сваркой.

На несущих опорах фиксируют улавливатели. Перед этим ворота выкатывают до полного закрытия. Благодаря установке нижнего улавливателя снимается нагрузка с роликового блока и увеличивается период его службы. Установив верхний, можно защитить ворота от раскачивания при сильном ветре. Сверху устанавливают поддерживающие ролики. Благодаря им сохраняется вертикальность полотна, что делает движение ворот намного мягче.

Установка ворот

К швеллеру приваривают каретки. Она должны находится на максимальном расстоянии. В верхней части ближнего столба устанавливают планку, оборудованную поддерживающими роликами. Она должна находиться на высоте створки. Места, где будут приварены ролики, необходимо точно вымерить.

Откатные ворота своими руками легко и недорого

Несмотря на дороговизну, популярность откатных ворот постоянно возрастает. При наличии необходимых механизмов и фурнитуры, а также определенных навыков сварки, можно изготовить откатные ворота своими руками, что выйдет значительно дешевле.

Достоинства и недостатки

Подобная конструкция отличается определенными недостатками, однако преимуществ у нее значительно больше:

не мешает проезду транспортных средств и позволяет неплохо сэкономить пространство;
нижние крепления в консольных системах обеспечивают функциональность в любом климате;
отделку можно выполнить из различных материалов, таких как ковка, профнастил либо вертикальная обрешетка;
богатый выбор вариантов;
исключается провисание петель;
выбор автоматики осуществляется индивидуально.

К недостаткам следует отнести:

финансовые затраты превышают стоимость распашных ворот на 15%;

крепление привода, а также консольной части требует дополнительного основания;
необходимо большая площадь вдоль забора.

Незначительность недостатков несоизмерима с преимуществами откатных ворот.

Типы конструкций

Существует несколько видов подобных ворот, отличающихся принципом обустройства и функциональностью:

Подвесные. Эта тяжелая, но достаточно надежная конструкция пользуется огромной популярностью с времен СССР. Для проезда грузового транспорта, металлическую балку устанавливали на большой высоте. Сейчас такая конструкция применяется редко ввиду ее материалоемкости и ограниченности габаритов проема.
Консольные. Эти ворота сумеют устоять в любую непогоду и являются идеальным вариантом для многих климатических зон России. Конструкция устанавливается на мощное бетонное основание, создаваемое сбоку проема.
Механические. Перемещение выполняется вручную. Имеют более низкую стоимость и легкую установку. Данная схема откатных ворот подойдет для редко посещаемых дачных участков.
Автоматические. Оснащенные ПДУ, а также электроприводом, являются абсолютной противоположность механическим. Оптимальный вариант при регулярном использовании.

Внимание! Откатные ворота нуждаются в свободной площади вдоль забора, размеры которой соответствуют габаритам проема.

Откатные ворота своими руками: особенности расчета

Грамотный расчет конструкции относится к наиболее важному этапу, который нельзя проигнорировать. Это поможет определить конечный вес, а также подобрать соответствующие механизмы, способные выдержать нагрузку.

Откатные ворота чертеж: данные высоты и ширины проема

Чтобы определить будущую ширину ворот, потребуется замерить:

ширину проема;
расстояние между центральными точками кареток;
технологический отступ для перемещения ворот.

С учетом полученных параметров, составляется чертеж откатных ворот с указанием всех размеров.

Расчет противовеса

Чтобы створки оставались уравновешенными, необходимо просчитать противовес. Его длина должна превышать или равняться 40% ширины самой створки. Эти расчеты помогут определить требуемое расстояние вдоль забора для отката конструкции.

Расчет веса

Зная вес материалов, эти расчеты произвести не сложно:

стальной лист, имеющий толщину равную 2 мм, весит порядка 17 кг/кв.м;
вес профнастила равняется 4 кг к каждому квадратному метру.

Если каркас будет размером 2*4 метра, вес ворот составит приблизительно 200 кг. Эти данные помогут определиться с выбором направляющей балки.

Расчет прочности фурнитуры

Чтобы изготовленная конструкция безупречно работала в любую погоду, прочность комплектующих должна превышать предполагаемую массу ворот. Кроме того, следует учитывать боковой момент, что соответствует 800 кг/м.

Соответственно, каждой опоре достанется не более 180 кг.

Внимание! Приобретая роликовые механизмы нужно убедиться, что они имеют порядка 30% запаса в отношении веса ворот.

Дополнительные расчеты

Создавая откатные ворота своими руками нужно уделить внимание количеству анкеров, прочности опор роликовых кареток. Просчитывая закладные, исходят из 60% общей массы, которые необходимо разделить на будущее количество закладных.

Устройство

В конструкциях данного вида ворот содержатся следующие комплектующие:

роликовые опоры;
направляющая балка, способная принимать запланированную массу;
концевые (упорные) ролики;
уловители, как нижний, так и верхний;
кронштейн, удерживающий створки;
подставка для установки опоры, организующей перемещение.

Роликовые опоры, воспринимающие нагрузку, должны располагаться на бетонном основании.

Створка

Конструкция створки должна обладать достаточной жесткостью, позволяющей функционировать в гололедицу и сильный ветер. Кроме того, чтобы исключить провисание под собственной массой, ее дополнительно снабжают ребрами жесткости.

Выбор комплектующих

Чтобы определиться с выбором комплектующих, следует учитывать вес и габариты створки. Для этого проводятся несложные расчеты. Несущая рельса базовой комплектации имеет 6-метровую длину. Поэтому, для правильного подбора комплектующих, к длине створки добавляется 40%. Кроме того, подбор можно осуществлять с учетом предстоящих нагрузок и габаритов направляющей балки.

Внимание! Когда проем запланирован более 4 м, покупая комплектующие, ориентируются на нагрузки порядка 500 кг.

Откатные ворота своими руками: монтажные работы

Полотно должно перемещаться вдоль забора со стороны участка. Исходя из этого, подготавливается место. Процесс монтажа содержит 4 этапа:

сооружение фундамента;
проведение электропроводки;
монтаж ответного столба;
установка автоматики.

Выполнение всех этапов соответствует определенным требованиям.

Изготовление фундамента

Прежде всего, выполняется разметка, для которой от забора отмеряется 50 см, равные ширине фундамента. Чтобы определить периметр предполагаемого фундамента, необходимо отмерять расстояние, соответствующее откату. Если использовать опорные столбы не представляется возможным, ставится ответный столб. Решив использовать автоматику, необходимо приготовить место для проведения проводки, используя металлопластиковую трубу, диаметром порядка 25 мм.

Глубина траншеи под фундамент должна соответствовать требованиям конкретного региона. Для создания закладного элемента используется швеллер, соответствующий длине траншеи. Укрепление фундамента проводится 12-миллиметровой арматурой, соединенной в поперечные связи, а также приваренной к швеллеру, выставленному при помощи уровня.

Установка

После застывания основания делается разметка при помощи шнура, определяющего направление перемещения ворот. На закладной размещаются каретки, максимально удаленные одна от второй. Установив ворота на направляющем рельсе, их выставляют на каретках. Проверив установку уровнем, каретки прихватываются сваркой, а стык между закладной и каретками заваривается.

Установка тележки потребует сделать отверстия в несущей. Для этого ослабляются верхние гайки, прикрепляющие к плоскости тележки, и слегка покатывают ворота. При свободном движении створки гайки затягиваются, при затруднении перемещения крепления ослабляются. Затем конструкция откатных ворот нивелируется, поправляются имеющиеся перекосы тележек.

Пришло время установить концевой ролик на несущий профиль, хорошо затянув болтами. Для выполнения концевого упора в ручном перемещении ворот, крышка ролика закрепляется сваркой на профиле. Для предотвращения укатывания снега в ролики, на внутреннюю сторону монтируются заглушки для профиля.

Каркас ворот нужно обшить профилированным листом, соответствующим размерам створки. Крепление обшивки выполняется саморезами либо заклепками, укладывая следующие листы внахлест. По завершению установки выполняется монтаж автоматики, закрепив зубчатую рейку.

Откатные ворота своими руками: выбор автоматики

Для правильного выбора необходимо учитывать вес и габариты ворот:

в проемах, превышающих 4 м можно использовать привод не более 600 кг;
для проемов свыше 4 м применяются приводы от 600 до 1300 кг;

при интенсивной эксплуатации ворот потребуются приводы свыше 1300 кг.

Окраска

После предварительного обезжиривания поверхностей, металлические элементы окрашивают. Поверхности зачищаются и шлифуются болгаркой, а недоступные места протираются ацетоном. Грунтовку наносят равномерно, не допуская разводов. Это обеспечит идеальное окрашивание, защитив конструкцию от коррозии.

Необходимые инструменты для работы

Собираясь сооружать откатные ворота своими руками, потребуется запастись следующими инструментами:

сварочным инверторным материалом;
болгаркой с дисками;
воздушным компрессором;
электродрелью;
пассатижами;
рулеткой;
клепателем;
уровнем.

Распространенные ошибки

При отсутствии определенного опыта для выполнения подобных работ, часто допускаются следующие ошибки:

плохая подготовка фундамента;
неграмотный монтаж;
неправильно проведенные расчеты;
попадание к подшипникам песка;
неаккуратное окрашивание;
глубина траншеи меньше промерзания грунта.

При грамотно проведенном монтаже, ворота легко передвигаются, фиксируясь в крайних точках.

Ворота откатные как выбрать

Прежде всего, необходимо понимание, что откатные ворота не только стоят дороже, чем распашные, но и сложнее в эксплуатации. Рассматриваем мы варианты снабжённые автоматикой, поскольку её стоимость невелика, с точки зрения комфорта и удобства.

Тем не менее, откатные ворота всё более популярны, поэтому вопросу как правильно выбрать свой тип и вид посвятили отдельную статью.

Главные сложности при выборе вида ворот.

Хорошо, если всё делается с самого начала, когда расставить столбы, в том числе для ворот можно так, как нужно, для организации грамотного въезда на участок.

К сожалению, на этапе строительства редко кто смотрит так далеко. Сегодня самая распространенная ситуация, когда забор и столбы уже стоят, существенно ограничивая выбор, и тут пригодится понимание главных преимуществ откатных типов ворот.

Полностью свободное пространство проезда. Откатные ворота никак не перекрывают зону перед и за воротами. Иногда именно по этой причине выбрать другие варианты не получается.
Значительное уменьшение площади, требующей регулярной очистки от снега в зимний период.
Отсутствие необходимости в замках, при использовании блокируемого привода. Поясним – откатные ворота невозможно откатить, если не вращается вал привода. Сломать можно, а вот откатить (открыть) не получится.
Длительные сроки эксплуатации, при надлежащем обслуживании механизмов, а также простота ремонта, или замены изношенных, или сломанных узлов.
Существенное расширение манёвра въезжающего автомобиля, особенно в стеснённых улочках российских посёлков и садоводств.

Этих преимуществ достаточно для того, чтобы сделать выбор в пользу откатных ворот для частного участка, особенно если предполагается, что возможны перерывы в посещениях зимой, когда распашные ворота перед открытием приходится пару часов откапывать от снега.

После того, как принято решение, что ворота будут откатные, возникает проблема, как правильно выбрать тот, или иной тип и вид. О видах ворот мы говорили в другой статье, там можно ознакомится с классификацией, сейчас обсудим трудности, с которыми можно столкнутся, ошибившись в выборе.

Индивидуальные варианты и виды привода (механизмов), нестандартная установка, внесение изменений в конструктивные типовые элементы. При эксплуатации получите сложности в ремонте, трудностями подбора запасных деталей (узлов), а иногда отказами (или высокой ценой) в проведении ремонтов сторонними организациями. Постарайтесь при принятии решения выбрать вариант, который содержит максимально типовые и распространённые приводы (механизмы), не пытаясь необоснованно вносить изменения в конструкции рам, балок, противовесов и пр.
Габаритные ограничения ширины и высоты проёма. Иногда кажется, что на участок больше не придётся загонять больших машин, отсюда выбор делается в пользу подвесных, или рельсовых ворот. Такие откатные ворота имеют свои преимущества, выбрав их – заложите возможность облегчённого демонтажа верхней несущей балки. Это можно сделать при открытой створке, временно сняв ограничение по высоте для въезжающего транспорта. Болтовое крепление потребует периодического осмотра, чтобы оставаться разборным, но когда-нибудь обязательно пригодится.
Эксплуатационные зазоры и технологические люфты. При обустройстве конструкции, оставьте небольшие зазоры, люфты на случай снежной зимы, иначе придётся много времени тратить на устранение наледи между створкой и столбами. Конечно, наличие щели в 1,2- 2 см. в закрытом положении может, не нравится, но поверьте практическому опыту – минимизация этих зазоров вредна. С точки зрения эстетики можно увеличить длину створки, откатные ворота это позволяют, чтобы закрыть технологические конструкции, но не уменьшайте зазоры и люфты!
Надёжное закрытие механизмов, и простой к ним доступ. Постарайтесь выбирать такие варианты защиты привода (механизмов), которые довольно легко снять. Лучшим вариантом будут разборные кожухи, которые можно снять руками, или при помощи простого инструмента.

Каким воротам отдать предпочтение?

Если нестандартный въезд, позволяют столбы, предусмотрена возможность демонтажа балки для снятия ограничений по габаритам – выбирайте подвесные ворота. Рельсовые ворота потребуют значительных усилий зимой для чистки рельса.

При стандартном проёме (4 — 6 метров, и высоте забора 2 – 2,4 м.) правильнее выбрать откатные консольные ворота, типового варианта без внесения изменений в конструкцию.

При широком проёме (от 7 м.) и большой высоте забора (от 2,2 м.) лучший выбор – рельсовые откатные, как наиболее надёжные при эксплуатации створок большой массы.

Когда имеются ограничения суммы отложенной на ворота, нужно помнить, что консольные будут стоить дешевле других вариантов, в том числе и по цене фундамента. Они же будут лидером по срокам установки.

Если предполагается, что в будущем въезд будет модернизироваться, стоит помнить, что из подвесных ворот можно сделать рельсовые, и, наоборот, с минимальными вложениями. Переделка консольных вариантов потребует большей суммы.

Автоматизировать можно что угодно, но строя ворота с ручным типом открытия, заложите заранее, возможность установки механизации, не забудьте подвести электричество к зоне установки п

Откатные ворота | Usi Ninz

ЧТО ИХ ОПРЕДЕЛЯЕТ?

Противопожарные ворота

REI120 и REI180 доступны с горизонтально-раздвижными. Область применения включает закрытие больших проемов и / или особые условия использования в размерах, требуемых заказчиком. Ворота поставляются со створками из утепленных панелей, верх трубчатый. гусеницы, защитные каретки, противовесы, тепловые или электромагнитные предохранители и покрытые базовым слоем или цветами RAL, а также другие аксессуары, необходимые для правильного функционирования продукта.

Стандарты

Ворота сертифицированы в соответствии со стандартом UNI 9723 согласно действующим положениям министерства.

Направление открытия

Направление открытия необходимо указать при размещении ордера.

Двустворчатые ворота следующих классов:

Откатные ворота доступны в следующих классах:

ВНИМАНИЕ Элементы противопожарного отсечения всегда следует использовать правильно.Они предназначены только для установки в помещениях и конструкциях, выровненных по вертикали и заподлицо. Разделение на внутренние помещения предназначено для помещений, не подверженных сильным воздушным потокам. Установка должна выполняться только специализированными специалистами. Для особых случаев проконсультируйтесь с нашим техническим отделом. Система фиксации ворот выбирается заказчиком в соответствии с его собственными потребностями на рабочем месте и противопожарной конструкцией (плавкий предохранитель или электромагнит).

ПРИМЕЧАНИЕ Противопожарные ворота требуют тщательного проектирования, отражающего их размеры и особые функции.Каждое место установки необходимо измерить и проверить на предмет выравнивания стен по вертикали и уклона пола. Особое внимание следует уделить проверке

на выступы или засоры, которые могут помешать работе или свободному движению ворот. Учитывая значительный вес ворот, следует проверять несущую способность задействованных стен и перекладин при установке верхних направляющих и лабиринтов внахлест.

REI 120 ОДНОСТАВНАЯ ВЕРСИЯ

Серия откатных ворот имеет следующие характеристики:

Установка

На несущих стенах кирпичной кладки или изолированной стальной или изолированной стальной конструкции.

Створки ворот

Изготовлен из сплошных панелей из листового пустотного металла с изоляцией из соответствующих материалов. Сборка предполагает прикручивание конструкции к заранее подготовленным горизонтальным профилям. Толщина листа 80 мм.

Направляющая верхняя

Для горизонтального скольжения, из гнутой под давлением стали с просверленными отверстиями для крепления с помощью заглушек (не входят в комплект). Подъемное скольжение на каретках с низким коэффициентом трения. Выступление напольной направляющей за проем обеспечивает перпендикулярность полотна.Верхняя направляющая покрыта защитным картером из гнутого листового металла.

Лабиринты перекрытия

Изготовлен из гнутой под давлением стали.

Противовес

Для регулируемого закрытия и защиты с помощью гнутых под давлением тележек из листового металла, со вставкой встречного удара.

Дверные ручки

Утопленные с обеих сторон.

Уплотнение

Терморасширение на всех перекрывающихся лабиринтах и под створкой.

Заводская табличка

Маркировка со справочной информацией, которая наносится непосредственно на ручку.

Чистовая

С базовым слоем, термореактивным в печи при 160 ° C, светло-бирюзового пастельного цвета (аналог NCS4020-B50G).

Упаковка

Модули в одноразовой металлической таре.

Размеры проема в стене

мин. 600 x 500 мм, макс. 6000 х 6000 мм (большие размеры по запросу).

Режим работы

Из серии ворот с тепловым предохранителем: ворота могут стоять в любом положении. Противовес остается прикрепленным к тепловому предохранителю и закрывает затвор только при выходе предохранителя из строя.

Масса

Раздвижной двери: REI 120 ок. 50 кг / м2 проема в стене.

ПРИМЕЧАНИЕ Дополнительные аксессуары обычно зависят от габаритных размеров ворот.

Примечание: градиент направляющей 2 мм / мл.

* Изменяемые размеры для ворот большего размера

REI 180 ВЕРСИЯ ОДНОСТАВНАЯ

В соответствии с UNI 9723 серия откатных ворот имеет следующие особенности:

Установка

На стенах из несущей кладки.

Створки ворот

Изготовлен из сплошных модулей из пустотелых металлических панелей, утепленных соответствующими материалами. Сборка предполагает прикручивание конструкции к заранее подготовленным горизонтальным профилям. Толщина листа 140 мм.

Направляющая верхняя

Для горизонтального скольжения, из гнутой под давлением стали с просверленными отверстиями для крепления с помощью заглушек (не входят в комплект). Подъемное скольжение на каретках с низким коэффициентом трения. Выдвижение напольной направляющей за проем обеспечивает перпендикулярность листа.Верхняя направляющая покрыта защитным картером из гнутого листового металла.

Лабиринты перекрытия

Изготовлен из гнутой под давлением стали.

Противовес

Дверные ручки

Утопленные с обеих сторон.

Уплотнение

Терморасширение на всех перекрывающихся лабиринтах и под створкой.

Заводская табличка

Маркировка со справочной информацией, которая наносится непосредственно на ручку.

Чистовая

С базовым слоем, термореактивным в печи при 160 ° C, светло-бирюзового пастельного цвета (аналог NCS4020-B50G).

Упаковка

Модули в одноразовой металлической таре.

Размеры проема в стене

мин. 600 x 500 мм, макс. 6000 х 6000 мм (большие размеры по запросу).

Режим работы

Масса

Раздвижной двери: REI 180 ок. 75 кг / м2 проема в стене.

ПРИМЕЧАНИЕ Дополнительные аксессуары обычно зависят от габаритных размеров ворот.

Примечание: градиент направляющей 2 мм / мл.

* Изменяемые размеры для ворот большего размера

REI 120 ДВУХСТОРОННЯЯ ВЕРСИЯ

В соответствии с UNI 9723 серия откатных ворот имеет следующие характеристики:

Приложение

На несущих стенах кирпичной кладки или изолированной стальной или изолированной стальной конструкции.

Створки ворот

Направляющая верхняя

Для горизонтального скольжения, из гнутой под давлением стали с просверленными отверстиями для крепления с помощью заглушек (не входят в комплект). Подъемное скольжение на каретках с низким коэффициентом трения. Выдвижение напольной направляющей за проем обеспечивает перпендикулярность листа.Верхняя направляющая покрыта защитным картером из гнутого листового металла.

Лабиринты перекрытия

Изготовлен из гнутой под давлением стали.

Противовес

Дверные ручки

Утопленные с обеих сторон.

Уплотнение

Терморасширение на всех перекрывающихся лабиринтах и под створкой.

Заводская табличка

Маркировка со справочной информацией, которая наносится непосредственно на ручку.

Чистовая

С базовым слоем, термореактивным в печи при 160 ° C, светло-бирюзового пастельного цвета (аналог NCS4020-B50G).

Упаковка

Модули в одноразовой металлической таре.

Размеры проема в стене

мин. 1200 x 500 мм, макс. 8000 х 6000 мм (большие размеры по запросу).

Режим работы

Масса

Раздвижной двери: REI 120 ок. 50 кг / м2 проема в стене.

Примечание: градиент направляющей 2 мм / мл. Также исполняемый с неравными листьями

* Изменяемые размеры для ворот большего размера

ПРИМЕЧАНИЕ Дополнительные аксессуары обычно зависят от габаритных размеров ворот.

РЕЖИМ РАБОТЫ ОТДВИЖНЫХ ВОРОТ С ОДНОЙ ИЛИ ДВУМЯ ЛЕСТНИЦАМИ

Выбор системы удержания должен отражать потребности заказчика на рабочем месте и противопожарный проект.

Режим работы ворот с тепловым предохранителем:

Противовес (1) не нагружает ворота, и привод (2) вручную открывает и закрывает ворота, которые остаются в том положении, в котором он оставлен. Когда термопредохранитель (3) подвергается воздействию температур выше 70 ° C , он ломается, и трос (4) высвобождается, так что противовес тянет ворота в закрытое положение. Тормоз скорости подачи (5) предотвращает ускорение ворот во время закрытия.Амортизатор удара при вводе (6) смягчает окончательное воздействие затвора при вводе.

Режим работы ворот с электромагнитом:

Противовес (1) постоянно нагружает ворота. Ворота обычно остаются открытыми и удерживаются на месте электромагнитом. (2). Противовес закрывает ворота всякий раз, когда на электромагнит отсутствует импульсный ток от блока управления или когда нажимается кнопка разблокировки (3). Тормоз скорости подачи (4) предотвращает ускорение ворот во время закрытия.Амортизатор удара при входе (5) смягчает окончательный удар затвора при вводе. Электромагнит должен быть соединен с блоком управления мощностью и соответствующими внешними дымовыми и тепловыми датчиками.

ПРИМЕЧАНИЕ Тепловой предохранитель срабатывает только тогда, когда температура в непосредственной близости поднимается выше 70 ° C, и он не реагирует на дым. Поэтому его применение не рекомендуется, когда ворота расположены за пределами помещения отсекания и когда требуется реакция на холодный дым.

ПРИМЕЧАНИЕ Ворота закрываются по импульсу от блока управления, управляемого внешним RFC-детектором, что позволяет автоматически закрывать их при температурах ниже 70 ° C, а также в присутствии холодного дыма. Это означает, что Ворота могут быть установлены в любом положении, даже вне помещения-отсека.
