Как установить откатные ворота — 10 ошибок. Инструкция и схема подключения автоматики.

Для владельцев загородных домов, откатные ворота с автоматикой на сегодня являются незаменимым элементом при строительстве или ремонте своего уютного жилища.

Все кто их установил, просто поражаются, как же они жили до этого без такого удобного и эффективного решения.

Любые раздвижные ворота, ни в какое сравнение не идут с этим устройством. А по техники безопасности, во много раз ему уступают.

Мы не будем рассматривать процесс самостоятельного изготовления ворот, тем более что их варианты сборной конструкции, можно легко найти и заказать у профессиональных производителей.

Давайте сосредоточимся именно на моментах монтажа отдельных элементов, подключении и настройки системы автоматики.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной.

Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.



Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1

Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2

Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

  • глухое заполнение, типа филенки


Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3

Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4

Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

По качеству роликов очень хорошие отзывы у Ролтэк.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой.

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.



Ошибка №5

Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6

Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.



Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.



Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.



Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7

Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8

Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.



Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.



Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9

Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.



Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10

Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Подключение привода откатных ворот

Привод всегда выбирайте с запасом по мощности с учетом зимней эксплуатации.

Для подключения привода автоматики ворот, вам потребуются следующие материалы:

  • концевые выключатели (механические или магнитные)


  • пульт дистанционного управления
  • 3-х жильный кабель питания марки ВВГ

Сечение подбирайте по расстоянию. Если у вас длина кабеля до 20м, то хватит ВВГ 3*1,5мм2. Если более 20м, то ВВГ 3*2,5мм2

  • приемный и передающий инфракрасные датчики или фотоэлементы безопасности

Хороший привод изначально должен быть снабжен защитой от случайного попадания человека или машины в створ ворот. Иначе объект просто сомнет или травмирует от такого усилия.

Однако почему-то, такие защиты хорошо действуют только на удар. Грубо говоря, их нужно чуть ли не пнуть, чтобы воротина остановилась.

Поэтому для дополнительной безопасности обязательно требуются фотоэлементы, которые при попадании в их зону постороннего объекта, не дадут воротам закрыться.

  • сигнальная лампа + коаксиальный провод для антенны на ней

Лампа будет оповещать участников движения на дороге, что начинается открытие ворот и возможен выезд машины.

  • кабель для подключения фотоэлементов – МКШ 4*0,5мм2 и МКШ 2*0,5мм2
  • ключ кнопка + кабель для нее МКШ 2*0,5мм2

Первым делом, для прокладки кабеля питания 220В от щитовой в доме до места установки привода, выкапываете траншею 0,7м глубиной и 0,3м шириной.

Так как кабель у вас не бронированный, то закапывать его нужно в ПНД трубе. Не забудьте также про трубы, которые будут идти от привода к местам установки сигнальной лампы, кнопке ключа и фотоэлементам.

Чтобы не запутаться в проводах, их лучше заранее промаркировать. Главный кабель питания подписываете как “сеть”.

  • кабель на сигнальную лампу – “лампа”
  • коаксиальный провод для подключения антенны на лампе – “антенна”
  • кабель на ключ-кнопку – “ключ”
  • для фотоэлементов:

TX – передающий кабель МКШ (на дальнем столбике от привода)
RX – принимающий кабель МКШ (на ближней колонне от привода)

После укладки кабеля засыпаете все траншеи землей.

Переходим к электроприводу и подключению в нем всех проводников.

Подключение начинаем с кабеля питания 220В “сеть”. Зачищаете изоляцию и заводите жилы на плату управления с надписями: L-фаза, N-ноль, заземление.

На некоторых приводах эти клеммы расположены отдельно от платы.

Далее подключаете коаксиальный кабель на антенну для сигнальной лампы. Убираете верхний слой изоляции на 2-2,5мм, а экран отводите максимально назад.

Экран также должен подключаться. Поэтому его проволоки следует скрутить в один пучок и по возможности опрессовать маленькой гильзой.

Оголяете центральную жилу на 1-2мм и производите подключение:

  • центр – “ANT” антенна

Далее снимает изоляцию с кабеля питания сигнальной лампы, опрессовываете жилы наконечниками НШВИ и в любой последовательности подключаете на колодку LAMP.

Через нее будет подаваться 220В на лампочку.

Дело осталось за фотоэлементами. Их схема подключения и установка соответствующих перемычек, должны выбираться согласно рекомендациям завода изготовителя привода.

Рассмотрим один из возможных вариантов. Подключение перемычек будет осуществляться по схеме на закрывание.

Когда вы только покупаете привод, его схема как правило, рассчитана на работу без всяких дополнительных защит (фотоэлементы и другие внешние приемники). Все необходимые перемычки уже стоят.

При подключении защит перемычки снимаются. Какие именно, смотрите в документации. В нашем случае снимем их с клемм “PhCl” и “COM”.

Далее зачищаете изоляцию с кабелей, ранее подписанных как Rx и Tx, и маркируете их жилы следующим образом.

Для Tx:

  • синего цвета +24V
  • зеленого цвета “COM”

Для Rx:

  • синего цвета 24V
  • зеленого “COM”
  • одна белая “COM”
  • другая белая “OUT”

Цвета могут отличаться, главное обозначить их функциональность. Таким же образом подписываете жилы кабеля на фотоэлементах с обратной стороны.

После этого все провода +24V подключаете на колодку +24V. Зеленые и белые “COM” на колодку “COM”. Белую жилу “OUT” на клемму “PhCl”.



В конце зачищаете изоляцию с кабеля “ключ” и маркируете его жилы:

Здесь схема подключения следующая. Проводок NO – на колодку “Start”, “COM” – на колодку “COM”, возле клеммы Start.

Закончив с платой управления электропривода, переходим непосредственно к фотоэлементам и сигнальной лампе.

Схема подключения лампы с антенной выглядит следующим образом:

Фотоэлементы должны быть расположены на высоте 0,5м от земли. Первым делом не перепутайте, какой из них передающий, а какой принимающий.



К одному из них должен подходить 4-х жильный кабель, ранее подписанный как Rx, а к другому двухжильный — Tx.

Схема подключения принимающего фотоэлемента (Rx):



Схема подключения проводов передающего датчика:

Последним подключается ключ-кнопка.

После этого подаете напряжение и проверяете совместную работу привода и откатных ворот.

Проблемы при работе привода

Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой.

Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.

Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.

Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.

На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.

Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.

Источники — cable. ru, Кабель.РФ

Статьи по теме

Откатные ворота: схема подключения автоматики

Если Вы счастливый обладатель современных откатных ворот, к примеру, из профнастила, то рано или поздно Вам захочется автоматизировать устройство, чтобы не приходилось выходить из машины и вручную открывать его. Тем более, что откатные ворота, схема подключения которых основана на установке электропривода и заводского комплекта фурнитуры, вполне выполнима своими руками.

Инструкция по автоматизации

Подготовительный этап

Для того, чтобы сделать откатные ворота автоматическими, необходимо подготовить инструменты и приобрести комплект автоматики, в него обычно входит:

  • Электропривод сдвижных ворот;
  • Зубчатая рейка;
  • Комплектующие безопасности — фотоэлементы и сигнальная лампа;
  • Болты и другие крепежные элементы;
  • Пульт дистанционного управления.

Также необходимы следующие инструменты и материалы:

  • Сварочный аппарат;
  • Для поведения питания к электроприводу провод сечением 2Х1,5 мм или 2Х2 мм, для фотоэлементов — два провода 4Х0,5 мм и 2Х0,5 мм, для сигнальной лампы — провод на 220В 2Х0,5 мм.
  • Дрель, набор сверл по металлу, саморезы и прочее.

Установка привода

Приводы откатных ворот обычно закрепляют на швеллере, где уже расположены две роликовые каретки. Сначала надо выбрать место, где будет установлен электропривод, для этого берут монтажное основание из набора, и устанавливают на нём привод. Затем устанавливают его на швеллер между роликовыми каретками чуть ближе к проему, воссоздавая рабочее положение автоматики.

Монтаж привода

Важно! Чтобы подобрать правильное месторасположение — положите на шестерню привода зубчатую рейку – и смотрите, как и куда следует подвинуть его, чтобы зубчатая рейка располагалась посередине шестерни. Далее закрепит профильную трубу наружного каркаса, но никак не направляющий рельс!

На намеченное место кладем привод на монтажное стальное основание, и обвариваем его сваркой со всех сторон. Снимите крышку корпуса и проденьте шнур через отверстие. После этого можно зафиксировать на нем привод с помощью болтов.

Продевание провода

Крепление зубчатой рейки

В полностью открытом положении створки поставьте по центру шестерни зубчатую рейку, учитывая, что должен остаться достаточный отрезок для крепежа концевиков (концевых выключателей). Приварите к профильной трубе внешнего каркаса створки крепежные детали зубчатой рейки и протяните ворота. Поставьте второй отрезок зубчатой рейки и повторите процедуру. Следите, чтобы между стыками получился «полноценный» зуб. После прихватки по периметру можно еще раз обварить все крепежные элементы.

Образование «целого зуба» рейки

Затем оставьте зазор в 1-2 мм между рейкой и шестерней электропривода. Для этого отвинтите болты на зубчатой рейке и выставьте ее так, чтобы в движении рейка, соприкасаясь с шестерней, издавала характерное «цоканье».

Установка концевых выключателей

Концевые выключатели необходимо закрепить на зубчатой рейке болтовыми соединениями. Они бывают двух типов:

  • Магнитные концевики надежны в эксплуатации в любую погоду, так как их принцип действия заключается в полярности магнита. Концевые выключатели разделяются на левый и правый, и должны быть расположены так, чтобы один был плюсом к приводу, а другой минусом. Их располагают недалеко друг от друга, подбирая место, пока устройство не сработает.
  • Механические — более распространенный тип, который более прост в монтаже. Принцип работы: проходя через препятствие, пружинка на приводе сгибается в бок и движение останавливается.

Механический концевик

Подключение привода

Электропривод следует подключать к источнику питания по схеме, приложенной инструкции. Чаще всего «AC-L» – это фаза, «АС-N» – ноль через автомат.

Перед завершающим этапом монтажных работ тестируют и проверяют работу привода. Нажимая кнопку на пульте управления, электропривод должен сдвигать створку ворот, однако не до конца.

Необходимо время для открывания и закрывания. Для этого при полностью закрытых воротах нажмите клавишу «Р1» или «STOP» и «PP» на 2-3 секунды, или 3 раза в зависимости от модели (подробности должны быть указаны в инструкции). Так Вы зададите полный цикл открытия и закрытия (конечных положений) и запишите время в память привода. Это будет дополнительным способом остановки, если по какой-либо причине не сработают концевые выключатели, то действие автоматически отключится по времени, отведенному на него.

Установка фотоэлементов

Фотоэлементы — это парный прибор, где первый подает световой сигнал –луч, а другой его принимает. Когда луч прерывается препятствием на пути — автомобилем, собакой, человеком и т.д. ворота начинают двигаться назад.

Существует несколько способов установки фотоэлементов откатных ворот, главное условие — расположение их друг напротив друга для принятия светового сигнала:

  • Можно зафиксировать фотоэлементы на столбиках, где расположены нижний улавливатель;
  • Сделать специальные металлические постаменты и приварить к несущим столбам;
  • Организовать небольшие столбики из профилированной трубы сечением 50Х50, и на них вмонтировать фотоэлементы.

Выбирайте способ, исходя из Вашей частной ситуации на объекте. Фиксируют фотоэлементы на металлической основе обычными саморезами. Для их подключения снимите перемычку между «GND» и «PHOTO», и по схеме:

  • Контакт «-» подключите к левому контакту «АС24V» блока управления;
  • «+» подключите к правому контакту «АС24V» блока управления;
  • «NC» подключите к контакту «GND» также на блоке управления;
  • «OUT» к контакту «PHOTO».

Подключение сигнальной лампы

Комплектующую фурнитуры сигнальную лампу обычно располагают сбоку проезжей части для информирования проезжающего автомобиля о выезде транспорта со двора.

Конечно, личное дело каждого, устанавливать такой элемент безопасности, как сигнальная лампа, или нет. Однако профессионалы рекомендуют полностью выполнять все условия безопасности.

Закрепите сигнальную лампу с помощью саморезов и подведите провод сечением 2Х0,5 мм, подключите к контактам на плате управления «АС-N» и «LIGHT».

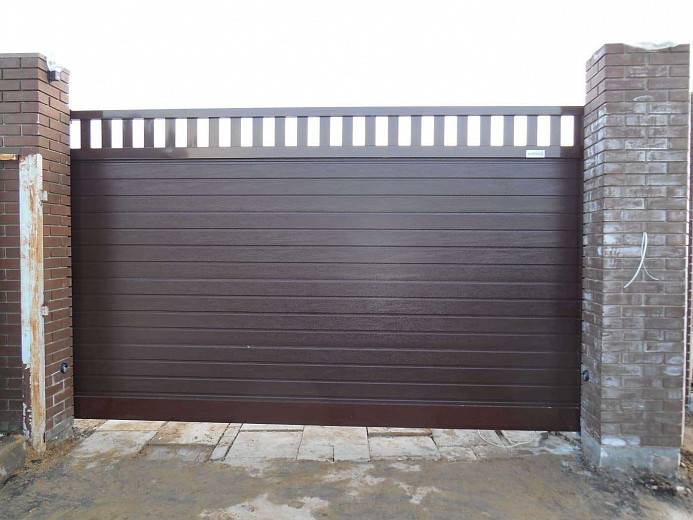

Обустройство автоматизированного сдвижного проема

Источник: http://rusograda.ru/vorota/otkatnye-vorota-sxema-podklyucheniya

Как правильно выполнить откатные ворота с электроприводом — СамСтрой

Автоматические ворота удобны за счет открытия по касанию к кнопке пульта с определенного расстояния. Конструкция устанавливается на въезде в гараж, во двор жилого дома или загородного участка. При наличии навыков самостоятельно можно изготовить полотно, опоры и электропривод для ворот.

Особенности распашных ворот с электроприводом

Достоинством распашных ворот является легкость самостоятельного монтажа

Автоматический тип распашных ворот отличается от стандартных по наличию электрического привода. Две створки можно открывать внутрь и наружу. При выполнении изделий своими руками нужно учитывать преимущества и недостатки. К достоинствам распашных конструкций относятся:

  • возможность обустройства даже при ограниченном бюджете;
  • популярность – все узлы автоматики есть в продаже;
  • беспрепятственность проезда транспортных средств при наличии места;
  • выполнение створок из любых материалов;
  • легкость самостоятельного монтажа полотна.

Минусы автоматических ворот связаны с длительными работами по вкапыванию и бетонированию столбов, необходимости большого пространства для распахивания створок. Для нормальной эксплуатации электропривода требуется два движка, что связано со значительными финансовыми затратами.

Разновидности электроприводов для ворот

Линейный электропривод для распашных ворот

Приводной механизм сооружения представляет собой металлическую «руку», которая по команде с пульта ДУ направляет створки в нужное положение. Для самостоятельной установки можно выбрать привод двух типов:

  • Линейный – узлы компактно расположены в одном корпусе. Решение подходит для въездных групп таунхаусов, частных домов, дач, коттеджей за городом.
  • Рычажный – электропривод устанавливается на гаражный въезд, массивен, прост в эксплуатации и надежен.
  • Гидравлический – применяется для территорий с большой пропускной способностью, работает по принципу нагнетания давления масла помпой.

Существенной разницы между видами электрических приводов нет, но для подбора понадобится учитывать общий вес полотна и его размеры, дистанцию от опоры сбоку до центра петли.

Перед монтажом привода выполняется регулировка створок.

Основные узлы ворот с автоматикой

Основные элементы ворот с автоматикой

Ворота, оснащенные автоматическим механизмом, быстро открываются, исключая лишние действия пользователя. Конструкция включает:

  • жесткий металлический каркас;
  • электропривод;
  • опорные столбы, или стойки;
  • задвижка из металла;
  • декоративные обшивки;
  • большие петли

.Для дополнительного усиления каркаса и повышения его ветростойкости внутри устанавливаются ребра жесткости.

Материалы, инструменты для установки

Ворота из сэндвич-панелей

Самостоятельное изготовление и установка распашных ворот с автоматикой производится из следующих материалов:

  • профтрубы с сечением 60х30 мм и 40х30 мм;
  • швеллер или профильная труба с сечением от 10х10 см;
  • декоративная обшивка – профнастил, дерево, сэндвич-панели;
  • кирпич для стоек;
  • арматура 14 мм в диаметре;
  • электроды для сварки частей сооружения;
  • щебень, цемент и песок для приготовления раствора;
  • грунтовка с антикоррозийными свойствами, алкидная эмаль и растворитель;
  • изоляционные ПВХ-трубки;
  • электропровод с тремя жилами для запитки автоматики.

Для выполнения работ также понадобятся линейка, уровень, шуруповерт либо заклепочник, болгарка, сварочный аппарат, специальная щетка для металлических поверхностей. Для выкапывания траншей под столбы – лопата, для защиты электрической части – автомат УЗО. Окрашивание изделия лучше выполнять малярной щеткой. Для проверки напряжения можно использовать индикаторную отвертку.

Как выбрать и установить электропривод

Привод для автоматических распашных ворот

Стандартное распашное изделие становится автоматическим на последнем этапе монтажа. Чтобы сделать правильный выбор привода, нужно учесть:

  • Расстояние от внутреннего края опоры до петли. Если оно до 15 см, на ворота подойдет линейный электропривод без рукояток. При расстоянии, больше, чем 15 см, целесообразен рычажный механизм.
  • Автоматика должна быть отрегулирована. Проверяется плавность движения обеих створок. Если при открытии прикладывается усилие, его устраняют.
  • Полотно не должно иметь перекосов. В противном случае автоматика прослужит до 12 месяцев

Перед вводом ворот в эксплуатацию необходима смазка всех открытых частей.

Самостоятельная сборка автоматики

Установка распашных ворот

Автоматика для откатных ворот своими руками преимущественно изготавливается из автомобильных стеклоподъемников. Деталь понадобится доработать для бесшумности хода. Минус устройства – ограничение тяглового усилия. В процессе сборки нужно учитывать:

  • Для привода на ворота подойдут стеклоподъемники с подвижным элементом в виде зубчатой рейки или работающие от колесика с зубцами.
  • Электрический привод ставится на площадке из металла, жестко закрепленной к столбику или забору.
  • Движение рейки осуществляется в сторону полотна, параллельно его плоскости.

Стеклоподъемники дорабатываются так:

  1. На рейку ставится удлиненная металлическая тяга, на колесо – коленный рычаг.
  2. Тяга с приводом или две части коленного рычага с полотном соединяются по принципу дверных доводчиков.
  3. Для предотвращения люфта и качества движения на участке соединения устанавливаются две сложенные металлические пластины. Расстояние между ними соответствует ширине.
  4. Проверяется вход в получившиеся отверстие. В него плавно попадает вторая шарнирная пластина.
  5. Скрепление элементов в виде пальца при помощи болта либо самоконтрящейся гайки.
  6. Подбор положения привода. Распашной тип ворот выставляется в открытом виде, а потом медленно закрывается.

По завершении монтажа автоматический механизм помещается в защитный кожух.

Характеристики допустимых узлов

ACSTM 114R – беспроводной двухканальный комплект дистанционного управления

При установке автоматики, подходящей на откатные ворота и выполнении всех работ своими руками требуется учитывать технологические аспекты изделия.

Тип управления

Стандартное устройство для управления можно заменить на ACSTM 114R. Двухканальный модуль беспроводного типа открывает и закрывает створки по принципу «прыжков кода». В качестве механизма управления может применяться сигнализационный пульт машины. Он предотвратит перегрузку конструкции и устранит риски попадания посторонних объектов между створками.

Основа для механической части привода

Изготовление электропривода для раздвижных створок ворот собственноручно осуществляется на основе редуктора/мотора постоянного тока с питанием от 12-24 В. Подобная схема бесперебойно функционирует при плохой погоде и при засорениях. В качестве электродвигателя подойдут:

  • стеклоочиститель машины ВАЗ-2110 с высоким крутящим моментом на выходе;
  • стеклоочиститель МАЗ – элемент от грузовика рассчитан на 24 В и работает при высокой мощности;
  • редуктор для створок от лифтовой двери;
  • двигатель от вентилятора охлаждения радиатора ВАЗа – функционирует посредством червячного редуктора i-80.

Для исполнительного механизма понадобится пара шпилей 1 м в длину и 16-20 мм в диаметре.

Используйте недорогие моторы без разборки – червячный редуктор уже находится в специальном кожухе.

Принцип работы устройства

Принцип устройства автоматических ворот

Электрический воротный привод работает посредством подачи импульса с шестеренки вала моторедуктора на ведомые шестеренки концов шпилек. Для этого задействуется крутящий момент и гипоидная передача.

На момент вращения в обратную сторону шестеренки на шпильке неподвижны. Двигается только гайка, соединенная с одним концом тяги. Второй конец соединяется с полотном сдвижной конструкции. Винт, вращаясь, перемещает гайку по ползунковой направляющей. Этот элемент толкает тягу на воротах.

Вторая часть привода зеркально отражает функционал первой. Винты вращаются друг навстречу другу, а гайки разъезжаются в зависимости от направления вращения. Для движения створок за гайками используются штанги.

Заводские латунные гайки отличаются неистираемой резьбой. Для прочности поверх элемента надевается кожух из стали, тяга крепится на шарнирах. Радиально-упорные подшипники обеспечивают оптимальное распределение нагрузки. Установка системы производится над швеллером поверх ворот, который соединен с опорными стойками.

Вариант сборки со звездочкой от велосипеда

Привод откатных ворот со звездочкой от велосипеда

Ведомую шестерню активирует редукторный мотор. Шестеренка протягивает цепь вдоль профильной направляющей трубы. По ней движутся каретки с тяговыми шарнирами.

Использование двух велосипедных звездочек со ступицей, а также велосипедной цепи или тросика из стали облегчает процесс регулировки. По себестоимости данная система дешевле, но доработка требует применения сверлильного или токарного оборудования. Подобные станки есть не у каждого домашнего мастера.

Работайте с готовыми узлами.

Самодельный актуатор для автоматических ворот

Актуатор является прибором с готовой системой из двигателя постоянного тока, редуктором, штоком с трапециевидной резьбой, гайкой ШВП. Шток при движении не вращается вокруг оси, имеет длину хода от 50 мм до 50 см. Двигатель выдает напряжение 12 или 24 В.

Готовый блок в сборке рассчитан на работу от сети 110, 220 и 230 В, выдерживает нагрузки от 200 до 10 тыс. Ньютон, совместим с концевыми выключателями.

Нюансы изготовления

При изготовлении ворот необходимо принимать во внимание самостоятельную систему автоматики

Автоматические створки работают дистанционно, но от типа электропривода зависит качество функционирования конструкции. При самостоятельном изготовлении нужно принимать во внимание:

  • комплектацию готовой системы автоматики – фотоэлементы и блок управления для открытия створки за 15 сек;
  • перед проемом не должно быть преград – они станут причиной заклинивания;
  • для самодельного привода можно брать механизм спутниковой антенны с запиткой от напряжения 36 В;
  • оптимальный радиус действия пульта – минимум 50 м. Для пульта понадобится два брелока и реле тока;
  • тип декоративной обшивки, ее вес, интенсивность открытия определяют категорию привода.

Для нормальной работы сооружения в зимнее время лучше делать электропривод с запасом по мощности.

Обустройство автоматических распашных ворот своими руками

Самостоятельное создание ворот распашного типа, оснащенных автоматикой, происходит поэтапно.

Составление проекта

Навешивание полотна перед покраской

Чертеж, на котором отображены размеры, внешний вид и особенности автоматики, составляется на бумаге от руки или в специальной программе.

Изготовление полотна

По размерам изделия на основном материале делают разметку с учетом габаритов створок и зазора между ними. Материалом может быть профлист или сталь. Для ребер жесткости понадобится профтруба. Элементы раскраивают на станке и соединяют сварочным аппаратом.

Сварка усиливающего каркаса

Прямоугольные рамки соединяют жесткими перемычками и обшивают. Сборка производится на ровной поверхности, геометрия створок внимательно проверяются.

Необходимость рамы

Автоматизация ворот

На въезде конструкция не понадобится – створки фиксируются на стойках навесами. При наличии рамы рассчитывают ее параметры, выдерживают диагональность и параллельность линий.

Строительство опор

После замеров проема устанавливаются метки и по ним выкапываются ямы, дно которых засыпается щебнем. Столбики выравниваются и заливаются бетонной смесью.

Монтаж ворот

Для крепления полотна используют навесы и шарики. Створки ставят в контур рамы, проверяют ровность расположения и скрепляют с навесами сваркой. Безрамные изделия прикрепляют струбцинами и усиливают сваркой.

Установка привода

Электропривод на ворота ставится по завершении процесса монтажа полотна. После этого выбирается вариант электроснабжения и проводится подключение по схеме. Оборудование с проводами прячется в монтажный короб. На заключительном этапе систему проверяют.

Автоматические ворота управляются дистанционно, что повышает комфорт проживания на участке. При наличии знаний и умений работать с электроприборами привод для створок можно не покупать, а изготовить самостоятельно.

Ворота раздвижные с электроприводом: особенности выбора

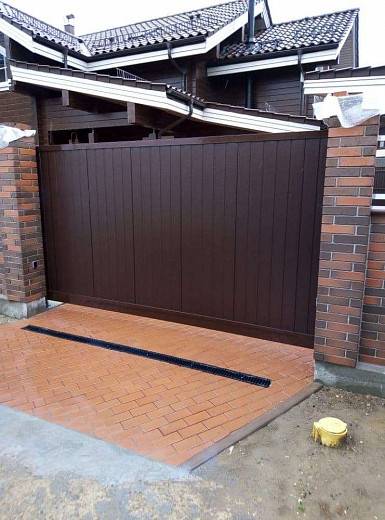

Приводные раздвижные ворота

Раздвижные ворота – конструкции, в которых одна или две створки при открывании откатываются в стороны по специальным направляющим. После установки таких ворот, возникает желание установить автоматическое устройство.

Это позволит, не выходя из машины, открывать проем, не применяя ручную силу. Как автоматизировать ворота раздвижные с электроприводом, подскажет статья.

Типы конструкций

Раздвижные ворота такого типа могут быть:

  • Рельсовыми.
  • Подвесными.
  • Консольными.

Общими преимуществами конструкций являются:

  • Нет необходимости организовывать дополнительное свободное пространство перед воротами с любой стороны.
  • Нагрузка от полотна распределится равномерно на всю конструкцию ворот, даже при большой их массе.
  • Открытие/закрытие проема выполняется равномерно и плавно.
  • Консольные и подвесные ворота с землей не соприкасаются, это избавляет человека в зимнее время от необходимости расчищать нижний рельс.
  • Консольные и рельсовые модели высоту въезжающему транспорту не ограничивают.
  • Транспорт может подъезжать к воротам вплотную.

Общий недостаток ворот – необходимость организации дополнительного пространства вдоль стен или ограждения.

В таблице представлены типы ворот и их особенности:

Тип воротОсобенности

Рельсовый тип

В таких конструкциях:
  • Полотно перемещается по нижнему рельсу, которым может быть балка или швеллер.
  • На полотне крепятся ролики, обеспечивающие плавность движения ворот.
  • Нагрузку от полотна воспринимает на себя фундамент конструкции.

Недостаток модели: зависимость от условий погоды. Слякоть и снег забивают рельс, что требует постоянной чистки его.

Подвесные ворота

  • Высота конструкций увеличивается поднятием опорных столбов, что позволит проезжать транспорту больших габаритов.
  • Для более презентабельного вида, их можно прикрыть красивым козырьком.
  • Вес полотна принимает на себя верхняя направляющая балка.
  • На работу модели не оказывают влияние погодные условия.
  • Не требуется сооружение фундамента.

Недостатки конструкции:

  • Ограничение по высоте и массе.
  • Сложности в проведении ремонта.

Консольные ворота

Это самый современный вид. Отличается:
  • Эстетическим видом.
  • Долговечностью.
  • Простотой обслуживания своими руками.
  • Хорошей устойчивостью.
  • Роликовые каретки имеют защиту, что позволяет использовать конструкции в любую погоду.

Недостатки моделей:

  • Необходимость устройства закладного фундамента.
  • Требуется больше места для откатки ворот.

Как выполнить монтаж механической части всех типов ворот подскажет видео.

Для облегчения пользования конструкциями, на них устанавливается электропривод.

Подготовка к работе

Электропривод для автоматических сдвижных ворот устанавливается после подготовки инструментов и приобретения комплекта автоматики, в который обычно входят:

  • Электропривод с редуктором для открывания раздвижных ворот.
  • Рейка зубчатая.
  • Фотоэлементы и лампа для сигнализации.
  • Крепежные детали.
  • Пульт для управления воротами дистанционно.

Помимо этого понадобятся:

  • Аппарат для сварки.
  • Провода для подключения:
  1. Электропривода сечением 2Х2 мм или 2Х1,5 мм.
  2. Два провода для фотоэлементов — 2Х0,5 мм 4Х0,5 мм.
  3. Для сигнальной лампы, на 220В — 2Х0,5 мм.
  • Электродрель.
  • Сверла по металлу разного диаметра.
  • Саморезы.

Установка привода

Привод для откатных ворот крепится на жестком основании, собранном из швеллера и металлических листов. Здесь же располагаются две роликовые каретки.

Для этого:

  • Выбирается место установки электропривода.
  • Собирается и сваривается специальный столик для крепления на нем привода.
  • К верхней плите столика крепится болтами привод.
  • Устройство устанавливается на место, как на фото.

Монтаж привода

Совет: Для правильного выбора месторасположения привода, нужно зубчатую рейку положить на шестерню привода, а затем выставить его по месту, чтобы рейка находилась посередине шестерни.

  • На выбранное место ставится привод на основании столика, обваривается со всех сторон или крепится прочными болтами.
  • Снимается крышка корпуса привода, и продевается через имеющееся отверстие электрокабель.

Совет: Нельзя поднимать привод за корпус или крышку. После снятия крышки, при проведении электромонтажных работ, необходимо обеспечить защиту агрегата от попадания влаги и лишних предметов.

  • По окончании установки и наладки привода, крепятся все снятые детали на прежние места.

Продевание провода

Крепление рейки

Правильная установка зубчатой рейки является важным условием безопасной и бесшумной работе всей конструкции.

При этом:

  • При полностью открытой створке ворот, по центру шестерни ставится зубчатая рейка, оставив свободный конец для фиксации концевых выключателей.
  • К профильной трубе каркаса створки ворот привариваются болты, для крепления зубчатой рейки.
  • Ворота протягиваются.
  • Ставится второй участок зубчатой рейки,  процедура повторяется.

Совет: Необходимо следить, чтобы между стыками двух деталей получился «полноценный» зуб.

Установка элементов зубчатой рейки

  • Все крепежные элементы еще раз надежно обвариваются.
  • Выставляется между рейкой и шестеренкой электропривода зазор 1-2 мм. Для этого отворачиваются на зубчатой рейке болты, и выставляется деталь так, чтобы при перемещении полотна ворот, не издавался неприятный звук.

Монтаж концевых выключателей

Для предотвращения движения ворот, на зубчатой рейке прикручиваются болтами концевые выключатели.

Они бывают:

  • Магнитными. Отличаются надежностью при работе в любую погоду. Их принцип действия основан на особенностях магнита. Выключатели бывают левыми и правыми, а располагаются так, чтобы один к приводу был плюсом, другой — минусом. Размещаются они друг от друга недалеко, место подбирается до тех пор, пока устройство не станет срабатывать.

Магнитный концевой выключатель

  • Механическими. Это более популярный тип изделий. Их проще монтировать, но цена выше. Принцип работы устройств: при прохождении через препятствие, расположенная на приводе пружинка отгибается в сторону, и движение полотна останавливается.

Механические концевые выключатели

Подключение привода

Блок управления конструкцией

Чтобы подключить ворота раздвижные с электроприводом к источнику питания, должна строго соблюдаться, приложенная к устройству, инструкция. Чаще всего «AC-L» – это фаза, «АС-N» – ноль через автомат.

Апгрейд LED-драйверов HLG VAIS

На рисунке:

  • ACL – фаза
  • АСN – ноль
  • FG — земля

До завершения монтажных работ тестируется и проверяется работа привода:

  • Нажимается кнопка на пульте управления. При этом электропривод должен сдвинуть створку ворот, но не до конца.
  • Время открывания/закрывания. Для этого ворота полностью закрываются. На пульте нажимается клавиша «Р1» можно «STOP» и «PP» и удерживается 2-3 секунды. В некоторых моделях необходимо нажать кнопку 3 раза.
  • Так задается полный цикл открытия/закрытия дверей в конечных положениях.
  • Записывается в память привода время. Это станет дополнительным способом остановки ворот, если вдруг не сработают концевые выключатели.

Электропривод для сдвижных ворот

Установка фотоэлементов

Фотоэлементы для ворот

Чтобы сделать конструкции более удобными, при эксплуатации устанавливаются фотоэлементы. Это спаренный прибор: первый световой сигнал или луч подает сигнал, а второй — принимает. При прерывании луча препятствием, которым может быть человек, автомобиль, собака, ворота начинают перемещаться назад.

Установка фотоэлементов на откатных воротах может устанавливаться несколькими способами, главным условием должно быть расположение элементов друг против друга, чтобы принимать световой сигнал.

При этом:

  • Фотоэлементы можно зафиксировать на столбиках, где размещен нижний улавливатель.
  • Изготовить металлические постаменты, которые привариваются к несущим столбам.
  • Сделать из профилированной трубы небольшие столбики и на них смонтировать фотоэлементы.

Способ крепления фотоэлементов выбирается самостоятельно по месту монтажа ворот. Фиксируются детали саморезами.

Для подключения снимается перемычка между «PHOTO» и «GND», затем по схеме на блоке управления:

  • «-» контакт подключается к левому контакту «АС24V».
  • «+» подключается к правому контакту «АС24V».
  •  «NC» подключается к контакту «GND».
  • «OUT» к контакту «PHOTO».

Подсоединение лампы для сигнализации

Схема подключения автоматики для ворот

Такая комплектующая фурнитура, как сигнальная лампа, обычно располагается сбоку проезжей части, чтобы информировать водителя на проезжающем автомобиле о выезде машины со двора.

Крепится сигнальная лампа саморезами. К ней подводится провод, сечение которого 2х0,5 мм, подключается к контактам «АС-N» и «LIGHT» на плате управления.

Схема монтажа раздвижных ворот с электроприводом

Автоматические раздвижные ворота с электроприводом отличаются от обычных, наличием электропривода и других элементов, улучшающих и облегчающих их функционирование. Автоматика на раздвижные ворота устанавливается по желанию заказчика. При отключении электроэнергии ворота легко открываются вручную.

Откатные ворота своими руками

Откатные ворота устанавливают на коммерческих объектах и на территориях загородного строительства. Внешне привлекательные конструкции пользуются заслуженной популярностью благодаря своим отличным техническим характеристикам. Работы по монтажу не отличаются особой сложностью и не занимают много времени. Установить оригинальную конструкцию на участке можно своими руками, как это сделать – об этом подробнее.

Откатные ворота – как они работают

Закрывающее полотно передвигается на двух каретках с роликовым механизмом. Створку фиксируют верхние ролики. При откате ворот в сторону нижний улавливатель принимает конструкцию, уменьшая нагрузку на опору. Ворота в закрытом состоянии надежно удерживает верхний улавливатель.

Установка откатных ворот требует достаточного количества свободных метров. Размер ворот всегда больше ширины, отведенной под проем, он составляет 150 %. Например, если ширина проема 4 м, то длина ворот составит 6 м, соответственно для отката понадобится не менее 6 свободных метров вдоль забора. При рассмотрении варианта установки конструкции следует позаботиться о наличии достаточного количества места на участке.

Преимущества и недостатки



Что делает откатные ворота такими популярными? На самом деле конструкции имеют множество достоинств, и вот только некоторые из них:

  • Откатные ворота открывают въезд для автотранспорта любых габаритов.
  • Ворота устанавливают при любых климатических условиях.
  • Возможность выбора декоративной отделки. В зависимости от пожеланий владельца участка выбирают ковку, профнастил или обрешетку.
  • Индивидуальный выбор варианта конструкции и автоматики.
  • Долгий срок эксплуатации. В сравнении с другими видами ворот петли в таких конструкциях не провисают.

Откатные конструкции почти не имеют недостатков. Единственный минус – они требуют больше места для установки и стоят на 10-20 % дороже обычных распашных ворот.

Виды конструкций

Всего существует несколько видов конструкций:

  • Подвесной тип пользуется популярностью за счет отличных характеристик, гарантирующих прочность и надежность конструкции. В данном случае полотно на роликовых тележках крепят к верхней горизонтальной опоре, располагающейся на пятиметровой высоте.
  • Консольные откатные системы предназначены для установки в регионах со сложными климатическими условиями. Установка верхней балки здесь не требуется, фундамент служит точкой опоры и надежно удерживает вес конструкции. Воротам этого типа не страшны снежные заносы, сильный ветер и прочие неблагоприятные природные явления.
  • Монтаж ворот на винтовых сваях занимает больше всего времени и сил. Сваи выступают в качестве несущих элементов, надежно удерживающих конструкцию.
  • Эксплуатация механических ворот осуществляется ручным способом. Простые в установке, они не требуют больших финансовых вложений.
  • Автоматические ворота оснащаются электрическим приводом и пультом ДУ. Автоматика идеально подходит, если пользоваться воротами приходиться часто.

Любой из вышеперечисленных типов конструкции отличается надежностью и долгим сроком эксплуатации.

Проектирование чертежей и схем

Весь технологический процесс установки делится на несколько этапов. Произвести точные расчеты, создать чертежи и схемы – первое, что нужно сделать. Игнорировать этот этап не стоит, поскольку именно от точности расчетов зависит будущее успешное функционирование системы. В проектирование входит проведение следующих действий:

  1. Замеры высоты и ширины проема для определения оптимального варианта конструкции.
  2. Расчет противовеса нужен, чтобы уравновесить створки ворот. Правильный расчет способствует правильному распределению веса конструкции по кареткам.
  3. Оценка веса полотна для определения подходящей несущей опоры.
  4. Изготовление чертежей и схем.

В зависимости от веса будущей откатной системы, подбирается фурнитура. Планируя установку откатных ворот в регионе с неблагоприятными климатическими условиями, следует учитывать нагрузку от порывов ветра.

Как правильно выбрать фурнитуру и выполнить расчет материалов

В стандартный набор фурнитуры для ворот входят роликовые механизмы, направляющие устройства, верхние и нижние ловители, несущая балка. Главное условие надежности креплений заключается в используемой фурнитуре, ее показатели прочности должны превышать массу полотна. Например, роликовые механизмы должны иметь запас в 30%, если сравнивать с весом изделия.

Несущие опоры для ворот изготавливают из стали высокого качества, они обеспечивают легкость в передвижении полотна. Роликовые опоры имеют функцию регулировки и позволяют менять расстояние между полотном и поверхностью без проведения демонтажных работ.

Монтажные работы

Сооружение каркаса

Трубы при помощи электроинструмента нарезают в соответствии с размерами, отмеченными в проекте. Далее собирается рама: методом сварки скрепляют все угловые соединения, приваривают стыковочные места. Сварные швы шлифуют, каркас проходят грунтовкой с антикоррозионными добавками и окрашивают алкидной эмалью.

Створку полотна зашивают с одной или с двух сторон. В первом варианте каркас приваривают вровень с лицевой частью рамы. Второй вариант предусматривает сварку посередине: в раму закладывают готовый каркас и проваривают небольшими участками. К раме, а точнее, к нижней ее части приваривают направляющие.

Обустройство фундамента

Для начала необходимо выполнить разметку для будущего фундамента. Далее выполняется установка ответного столба, чтобы не уменьшить проем, его располагают со стороны участка. Оставляют место под электрические кабели для подведения автоматики в дом.

Следующий этап – подготовка котлована, его глубина обычно не превышает 2 м. Далее по ширине рва закладывают швеллер. К швеллеру приваривают арматуру диаметром 12 мм. Закладка элемента выполняется арматурой вниз, швеллер устанавливают по уровню, параллельно открытию ворот. Бетонные работы выполняют только после укладки закладного элемента.

Установка ворот на участке

После полного застывания бетона можно приступать к установке ворот. Первоначально делают разметку. Далее две каретки размещают на некотором расстоянии друг от друга, а полотно ворот вставляют в направляющую рельсу. Систему необходимо отрегулировать, чтобы ворота не доезжали до края одной каретки примерно на 10 см.

После заваривания стыковочных участков каретки и закладной полости, выполняют установку оставшихся деталей: верхних роликов и металлической пластины на анкерных болтах. К столбу необходимо прикрепить отрезок трубы, на ней впоследствии будут установлены верхний и нижний ловители. По окончанию монтажных работ устанавливаются резиновые заглушки.

Об установке откатных ворот своими руками смотрите видео:

Получайте новые статьи на почту каждый день!

Мой мир

Facebook

Вконтакте

Twitter

Одноклассники

Лучший привод для электрических откатных ворот — Отличные предложения на привод для электрических откатных ворот от глобальных продавцов приводов для электрических откатных ворот

Отличные новости !!! Вы попали в нужное место для электропривода откатных ворот. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший привод для электрических откатных ворот в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели электрический привод откатных ворот на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в приводе электрических откатных ворот и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести привод для раздвижных ворот с электроприводом по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Автоматические раздвижные ворота с дистанционным управлением по лучшей цене — Отличные предложения на автоматические раздвижные ворота с дистанционным управлением от глобальных продавцов автоматических раздвижных ворот с дистанционным управлением

Отличные новости !!! Вы попали в нужное место для автоматических откатных ворот с дистанционным управлением. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти автоматические раздвижные ворота с дистанционным управлением должны в кратчайшие сроки стать одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автоматические раздвижные ворота с дистанционным управлением на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в автоматических откатных воротах с дистанционным управлением и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести автоматические раздвижные ворота с дистанционным управлением по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Стоимость установки электрических ворот с дистанционным управлением [Обновлено в 2019 г.]

С новыми воротами вы можете повысить безопасность и конфиденциальность вашей собственности, а также сделать ее более привлекательной для потенциального покупателя.

Есть несколько различных материалов на выбор, но самыми популярными являются кованое железо и дерево.Обычно в них устанавливаются беспроводная система доступа с помощью брелоков и домофон для связи с посетителями у ворот.

На этой странице мы покажем вам:

Напоминание: эта страница — лишь одна из десятков информативных ценовых справочников, которые есть на нашем сайте. Смотрите наш полный прайс-лист здесь.

Найдите минутку, чтобы ответить на этот вопрос (необязательно)

Мы проводим исследование и хотели бы узнать ваш ответ на следующий вопрос.

Это необязательно, регистрация или адрес электронной почты не требуется.

Мы можем использовать данные, собранные на нашем веб-сайте, позже.

Наши опросы очень популярны. Почему бы не поделиться в Facebook или Twitter и не посмотреть, что ваши друзья думают об этих ценах?

(Здесь вы найдете список всех наших опросов, вы можете участвовать в любом количестве)

Получить предложение онлайн (занимает всего 2 минуты)

Ценник

Очевидно, размер ворот, Тип материала, который вы выбираете, и общее качество сборки являются ключевыми факторами. Если вы меняете новые ворота на старые, это будет дешевле, чем строить новые кирпичные столбы, чтобы впервые повесить ворота.

Ниже приведен пример стоимости покупки и установки подъездных ворот, мы разделили затраты на разделы, поскольку не всем нужны электрические ворота, а различные материалы и опции имеют очень разные ценники.

Получить предложение онлайн (всего 2 минуты)

Вам нужно вдохновение?

Pinterest — отличное место для получения идей и вдохновения.

Ознакомьтесь с 1000 идеями проезжей части на Pinterest.

Кто занимается этим видом работы?

Хотя ландшафтные садовники обычно вешают ворота, делают садовые работы из кирпича / блоков и устанавливают панели для забора, вероятно, лучше всего будет нанять специалиста, чтобы повесить электрические ворота и установить всю необходимую проводку.

Сколько времени нужно, чтобы установить ворота на проезжей части?

Время варьируется, и невозможно дать оценку, не глядя на работу. Наличие системы автоматизации под землей добавит времени проекту.

Кованое железо или дерево лучше всего?

Ворота из массивной древесины могут предложить вам больше конфиденциальности и безопасности, но требуют более тщательного обслуживания, чтобы избежать возможного деформации. Это означает частую покраску или герметизацию.

Металлические ворота очень популярны и не нуждаются в таком особом уходе, зато меньше уединения.

Соображения

При выборе ворот хорошо подумайте, какой тип ворот лучше всего подходит для вашей собственности и ваших потребностей. Если вы собираетесь проходить через ворота больше, чем проезжать через них, было бы лучше иметь отдельный пешеходный доступ сбоку от главных ворот?

Помните, что установка редко бывает беспроблемной, оплата за более качественный двигатель и общую установку может снизить вероятность того, что что-то пойдет не так. Дешевые материалы и некачественная подгонка обычно приводят к многократным повторным визитам, чтобы исправить положение.

Тип автоматизации

Для ваших ворот существует несколько различных типов автоматизации:

Распашные ворота — это обычно, когда две ворота открываются, открывая доступ. Они самые дешевые и лучше всего подходят для ровного дорожного покрытия. Если ваша подъездная дорога находится на крутом склоне, этот продукт не для вас.

Откатные ворота -Их можно использовать, только если у вас достаточно места сбоку от ворот. Можно иметь две раздвижные ворота, каждая из которых скользит в противоположном направлении, но для этого потребуется два набора для открывания, а это будет стоить дороже.

Устройства открывания подъемника и поворотного рычага — они прикрепляются к воротам или стойке, чтобы толкать или закрывать ворота. Они видны, версия с плунжером, которая прикреплена к столбу, немного более сдержанна, но версия с поворотным рычагом выступает из ворот.

Подземная система — это самый незаметный тип автоматизации для ваших ворот, но он также и самый дорогой.

Требуется ли разрешение на планирование?

Если ваши ворота находятся рядом с шоссе или пешеходной дорожкой, прилегающей к шоссе, и ваши ворота имеют высоту один метр или выше, вам потребуется разрешение на строительство.

Если ворота выше двух метров, вам потребуется разрешение на строительство независимо от того, насколько близко к шоссе находятся ворота.

Вам не требуется разрешение на обслуживание или замену ворот, если вы не увеличиваете их высоту. В Великобритании существуют особые требования к памятникам архитектуры.

Для получения дополнительной информации рекомендуем посетить веб-сайт портала планирования.

Цена на электрические ворота

Очень сложно оценить цену на электрические въездные ворота, не глядя на существующий подъездной путь.

Чтобы получить фиксированное предложение от местного, проверенного и оцененного установщика ворот, просто нажмите ссылку ниже:

Получить предложение онлайн

Лучшие 9 лучших автоматических открывателей ворот для удобства — Обзор в 2021 году

Эта статья обновлено 10 декабря 2020 г. | Автор: Кристиан К. Андерсон

В связи с ростом числа случаев незащищенности, взлома домов, краж со взломом и несанкционированного проникновения в дома, офисы, школы, бизнес-помещения и другие места, люди всегда ищут лучшие системы безопасности.Им нужны решения, которые не только отпугнут злоумышленника, грабителя или грабителя, но также будут эффективными и надежными. Это означает, что некоторые системы, хотя и эффективны, не учитываются, потому что они слишком опасны, доставляют неудобства или требуют от пользователя покинуть его / ее зону комфорта. Устройство автоматического открывания ворот стало синонимом эффективного и безопасного открывания и закрывания ворот. Фактически, это один из самых популярных товаров. Ниже приведены лучшие автоматические открыватели ворот на рынке.

Список лучших автоматических открывателей ворот в 2021 году

Последнее обновление 2021.01-18 в 09:13 / Партнерские ссылки / Изображения из Amazon Product Advertising API

№ 9. Автоматическое устройство открывания откатных ворот для коммерческого использования
