Инструкция по монтажу водостоков

В первую очередь, нужно рассчитать количество выпускных воронок и диаметр желобов. При расчете следует исходить из длины ската, площади и конфигурации крыши. Руководствуйтесь простой формулой: сколько углов крыши, столько и воронок. Но если при значительной площади крыши углов немного, то воронок потребуется больше, как и других комплектующих.

Устанавливаем держатели желобов

Отмечаем на нижней части обрешетки места установки держателей. Расстояние между ними не должно превышать 10 м (т.е. не более 10 метров желоба на одну водосточную трубу). Желоб можно отпилить до требуемой длины. Рекомендуемое расстояние между держателями – 40-50 см, угол уклона желоба – до 5 мм на каждый метр длины. Если уклон будет меньше, желоб переполнится водой, при большем уклоне воронки не справятся с потоками воды.

Начинать нужно с первого и последнего держателя. Их закрепляют на обрешетке и отгибают вниз.

Если натянуть между ними шнур, остальные держатели точно расположатся на одной линии.

Монтируем элементы водосбора

Желоба соединяются между собой встык с зазором в 2-3 мм, затем фиксируются в держателях. Только после этого к обрешетке крепятся карнизные планки. На месте стыков желобов устанавливаются соединительные элементы с резиновыми прокладками. Задний фланец соединителя зацепите за внутреннюю кромку желоба, передний край подтяните к желобу и защелкните замок.

Торцы желобов закройте заглушками (это делается с помощью обычной киянки).

На желобе необходимо вырезать V-образное отверстие под выпускную воронку. Ширина отверстия – 10 см. От края желоба до выпускной воронки должно оставаться не менее 15 см.

Под ендовой и в других местах усиленного водостока устанавливаются ограничители перелива – либо на угол желоба, либо на сам желоб.

Для фальцевой крыши и кровель сложной конфигурации вместо желобов применяются водосборные воронки. Вставьте нижнюю часть воронки в верхнее колено водосточной трубы и закрепите конструкцию саморезами на карнизе.

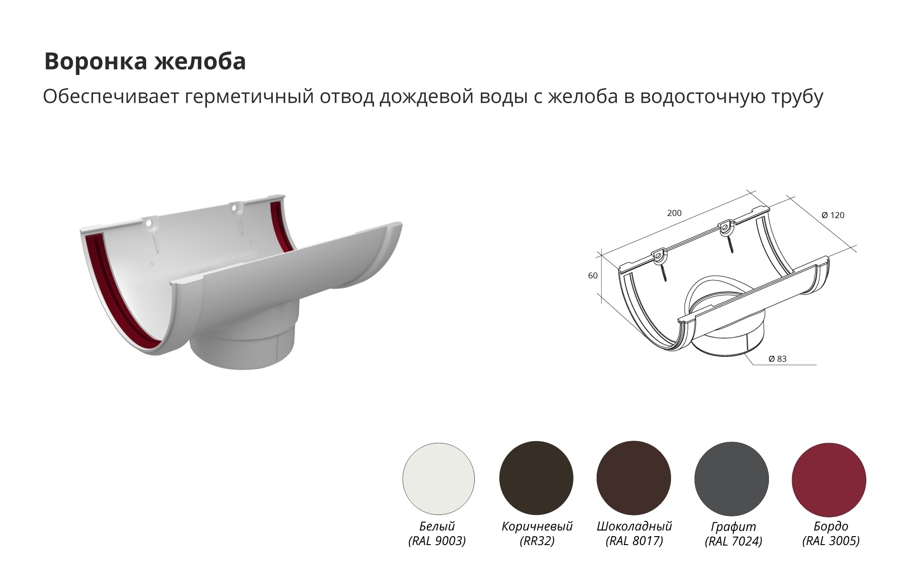

Подсоединяем выпускные воронки

Заведите переднюю часть воронки под внешний загиб водосточного желоба, плотно прижмите воронку и зафиксируйте ее резной фланец на задней кромке желоба. Для защиты водосточных труб от попадания мусора и опавших листьев на воронку устанавливается сетчатый элемент, так называемый «Паук». Сетку необходимо очищать как минимум раз в год. К одному стояку с помощью тройника можно подвести трубы с двух воронок. Тройник монтируется аналогично водосточным трубам.

Устанавливаем соединительные трубы и колена

Выпускные воронки необходимо подсоединить к водосточной трубе. Для этого потребуется два колена и одна соединительная труба. Ее длина уточняется при монтаже, труба отпиливается до требуемого размера.

Монтируем водосточные трубы и держатели

Держатели крепятся к несущей стене из расчета 1:1 (один держатель на каждый метр водосточной трубы и на стыке 2-х труб). Сама труба отрезается до заданной длины, вставляется в держатель и фиксируется замковым соединением.

К нижней части трубы подсоединяется сливное колено. Рекомендуемое расстояние от колена до отмостки – 30 см.

Группа компаний «Металл Профиль» выпускает три типа водосточных систем: «МП Престиж», «МП Модерн» и «МП Проект». Монтаж водостоков выполняется по одной схеме, с незначительной разницей в деталях. Подробные рекомендации вы найдете в инструкции. Чтобы рассчитать количество элементов для установки водостока с учетом особенностей архитектуры здания, обращайтесь к нашим специалистам.

Теги: #Инструкция #Водосточная система

Возврат к списку

Инструкция по монтажу пластикового водостока

Пластиковая водосточная система производства компании «ТехноНИКОЛЬ» — это надежное современное решение для защиты вашего здания от атмосферных осадков и талой воды.

Настоящая инструкция описывает основные этапы установки системы «ТехноНИКОЛЬ».

Подготовка к монтажу

Сборка данной системы принципиально не отличается от работы с другими водостоками с полукруглым профилем.

• При установке соблюдайте уклон трассы в сторону сливной воронки в 2-3 мм на каждый метр длины.
• Крепление держателей следует производить так, чтобы вылет крюка находился на 1 см ниже условной линии продолжения ската кровли (как показано на рисунке).

Установка желобов

Расстановка держателей

Вы можете использовать разные типы крепления желобов — к лобовой доске, на ребро или на широкую часть стропильной ноги.

Второй способ применяется при монтаже водостоков совместно с кровлей, остальные два — если крыша уже покрыта.

• Определить места установки держателей. Первый кронштейн устанавливается на расстоянии 15 см от сливной воронки, остальные — через 60 см друг от друга.
• Установить крайние держатели и натянуть между ними маркировочный шнур.
• Закрепить промежуточные кронштейны. Края всех держателей должны касаться шнура, тогда эффективность работы желобов будет максимальной.

Монтаж желобов

• Вставьте желоб, который будет располагаться в конце трассы, внутрь воронки и защелкните фиксаторы, начиная со стороны фасада.
• Установите заглушку в первый желоб. Проталкивайте желоб внутрь приемной ниши заглушки до щелчка фиксатора.
• Поместите все желоба в держатели. Проверьте срабатывание всех защелок в крюках кронштейнов.
• В места стыка желобов установите специальные соединители. Положение желоба необходимо контролировать по ограничительной линии, нанесенной на внутреннюю поверхность соединителя. Фиксация производится в направлении от фасада к внешнему краю до защелкивания фиксаторов.

Установка водосточных труб

Трубы крепятся к фасаду здания при помощи хомутов двух видов. Хомуты устанавливаются в начале и в конце трубы, а также во всех местах стыка.

• Установите необходимое количество поворотных колен в приемную воронку так, чтобы выход последнего из них располагался вертикально и находился на удобном для крепления хомутом расстоянии от фасада.
• Вставьте трубу в поворотное колено и зафиксируйте место соединения хомутом.
• Для состыковки труб используйте специальную муфту, которую нужно также закрепить на фасаде.
• Подсоедините водосточный слив к нижней части трубы и прикрепите его к фасаду при помощи хомута. Сливное колено обычно устанавливается на высоте 30 см от отмостки, а его положение подбирается так, чтобы вода попадала в дренажный слив при любой интенсивности потока.

Установка защитных решеток

Защитные решетки — своеобразное ноу-хау системы «ТехноНИКОЛЬ». Они позволяют задерживать листья, грязь и посторонние предметы, не допуская их попадания водосточные трубы. Обязательно установите решетки на завершающем этапе монтажа.

Регулировка положения желобов

Для получения максимального эффекта отвода талой и дождевой воды отрегулируйте положение желобов так, чтобы выполнялись следующие условия:

• ближний к фасаду край желоба должен быть чуть выше противоположного.
  Это предотвратит попадание воды на фасад;
• нижний торец карнизной планки направьте в центр желоба, а подкровельную гидроизоляцию проложите по ее поверхности. По образовавшемуся каналу вода будет стекать точно в середину отводящей магистрали.

Заказывайте профессиональный монтаж водосточных систем в компании » Эко Строй Гарант «.

Мы работаем в Казани и ближайших пригородах.

Как пошагово производится установка водостока своими руками

Содержание статьи

Водосточная система – это неотъемлемая часть любого здания. Она защищает его фасад от влаги, которая скапливается, а затем стекает по крыше вниз. Сегодня элементы таких систем изготавливают из различных металлов, в том числе и меди, и разных видов пластика.

Подготовка к установке водостока

Водосток своими руками может быть устроен из любого материала, так как инструкция по монтажу одна на всех. Связано это с тем, что они имеют одинаковую структуру, вне зависимости от материала изготовления отдельных их элементов.

Вернуться к содержанию ↑

Пошаговая инструкция монтажа

Как и любой другой процесс, этот требует некоторой последовательности. Поэтому оптимальным вариантом будет рассмотреть весь процесс сборки пластиковых или металлических водостоков именно по этапам. Начинается, все как обычно, с подготовки. Для этого должна быть изготовлена схема системы, или план. Дальше по ней проводят расчеты, а также закупают материал согласно расчетам.

Когда все это сделано и весь материал уже имеется, то можно приступать к непосредственному монтажу.

Монтаж крепежных элементов

Монтаж водостока своими руками начинается с того, что устанавливаются кронштейны. Надо сразу сказать, что сегодня промышленность выпускает большое разнообразие разных типов кронштейнов. Выбор будет зависеть, главным образом, от того, на какое место этот кронштейн планируется крепить:

• Стропильная система;
• Стена.

Совет! Крепить кронштейны нужно так, чтобы их осевая линия была немного наклонена. Достаточно будет 5 см на каждые 10 метров. Это позволит позже установить желоб с уклоном в сторону сливной трубы.

Расстрояние между кронштейнами

В том случае, если длина желоба будет больше 20 метров, то рекомендовано делать два уклона по 10 метров, соответственно, и сливных труб будет тоже две.

Кронштейны следует крепить на расстоянии в 50-60 см друг между другом. Очень часто получается такая ситуация: кронштейны планируется крепить к стропилам, а те расположены с расстоянием в 120 см. При этом сами держатели нужно крепить через каждые 50-60 см. в таком случае поступают очень просто – используют два разных типа держателей. При этом одни необходимо монтировать на стропила, а другие – на стены.

Установка воронок

Устройство водосточной системы подразумевает установку водоприемных воронок. Это элементы, которые служат для приема воды из желоба и направления ее в сливную трубу.
Сразу нужно сказать, что воронки крепят только в местах крепления сливных стояков, что должно быть понятно из вышесказанного.

Кроме всего прочего, часто воронки служат соединителями пластиковых желобов. В таком случае необходимо начинать работу именно с них.

Установка воронки

Для этого в воронках, в тех местах, в которых к ним будет крепиться желоб, вырезается специальное отверстия, при этом края после работы зачищаются. Для крепления пластиковых воронок используют клей.

После того, как удалось сделать все эти процедуры, воронка оснащается специальной сеткой, которая не будет пропускать различный мусор в сливную трубу.

Работа с желобами

Желоба, как и сами трубы, могут быть как прямоугольной формы, так и круглой. В зависимости от этого выбираются нужные крепежи под них. Поскольку речь о таких фиксаторах шла немного выше, то сейчас остается сказать, что желоба просто вставляются в них.

Те края, которые остаются неиспользованными, закрываются специальными заглушками.

Соединение желобов

Совет! заглушки следует приобретать только с резиновыми уплотнителями. Если же таковых не имеется, то такой уплотнитель следует сделать самому.

Процесс соединения желобов

Если соединение желобов осуществляется не через воронку, то сделать это можно только при помощи специального доборного элемента, который называется соединителем. Он одевается на два торца разных желобов и скрепляет их, образуя замочное соединение.

Установка колен

Колено может иметь прямоугольную или круглую формую в зависимости от формы воронки. Вообще, перед тем, как установить водосточную систему, следует определиться и с ее материалом, и с ее формой и другими параметрами.

Установка колен

Итак, колено одевается прямо на воронку снизу. Колено нужно для того, чтобы направить сливную трубы в сторону к стене. Это позволит закрепить ее специальными хомутами. Колена могут иметь разные углы.

Монтаж стояков

Итак, после того, как коленья были присоединены, можно приступать к установке стояков. Сделать это довольно просто. Сначала стояк крепиться к колену снизу. Дальше он сам закрепляется хомутами. После этого к установленной части трубы приставляют еще одну, если это необходимо, то есть в том случае, когда высоты первой части не достаточно.

Как работать с хомутами

Отдельно следует рассмотреть вопрос о хомутах. Сразу нужно сказать, что для кирпичных и деревянных фасадов используют разные элементы. Однако, как правило, хомут представляет собой две дуги, которые одевают на стояк с двух разных его сторон, затем фиксируют. Фиксация осуществляется при помощи двух болтов, которые закрепляются на концах дуг.

Конечный элемент – слив

Слив по форме очень напоминает колено. Собственно и функции у него такие же – он служит для поворота стояка, только на этот раз уже в сторону от стены.

Слив водостока

Труба и слив устанавливаются так, чтобы от края последнего до отмостки было около 40 см.

Вернуться к содержанию ↑

Вывод

На этом монтаж водосточной системы можно считать полностью завершенным. Надо сказать, что одним из самых главных требований, которые предъявляются к таким системам, являются прочность и надежность. Нагрузки на них всегда разные, поэтому и рассчитывать нужно на максимально возможную, а именно, на количество воды, на осадки в виде снега и так далее.

Для обеспечения прочности, достаточно просто должным образом установить все элементы, а также обеспечить герметичность всех швов. Выполнив эти два мероприятия, любая схема водостока будет надежной и долговечной. Остается только сделать!

Вернуться к содержанию ↑

Монтаж водостоков

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

Монтаж водостока Ruukki — инструкция, цены

Установка металлической водосточной системы Ruukki — подробная инструкция, видео, актуальные цены. Монтаж водостока Руукки шаг за шагом. Замер, доставка.

Основные характеристики:

Толщина стали	0,6 мм
Толщина покрытия	50 мкм
Диаметр желоба	125 мм	150 мм
Диаметр трубы	90 мм	100 мм

Видео инструкция

Монтаж металлической водосточной системы

Комплектация водостока

Составные элементы финской металлической водосточной системы Ruukki:

1. Заглушка желоба
2. Водосточный желоб
3. Внешний угол желоба
4. Замок желоба
5. Крюк
6. Приемник воды
7. Внутренний угол желоба
8. Колено трубы
9. Водосточная труба
10. Крепление трубы к стене
11. Отлив

Инструкция по установке водостока

Общие положения

Методы монтажа в данной инструкции даны в качестве рекомендаций. Более точные методы используют в зависимости от типа кровли и местности.

Обслуживание системы

• Регулярный осмотр системы позволит увеличить ее эксплуатационный срок.
• Не менее одного раза в год необходимо чистить желоба от листьев, веток и других предметов.
• Можно мыть мягкой щеткой и водой под давлением.
• При монтаже или эксплуатации царапины можно покрасить ремонтной краской (спрашивайте у менеджеров).

Инструменты

Для монтажа вам необходимы:

• Ножовка или ножницы по металлу.
• Шуруповерт.
• Молоток.
• Рулетка.

Установка регулируемых крюков

регулировка угла наклона
установка относительно кровли
уклон желоба
расстояние между крюками

Установка длинных и коротких крюков

Подготовка водосточных желобов к установке

Установка водосточных желобов

сначала фиксация сзади
фиксация спереди
для угла желоба свои крюки
установка угла и желобов
замок желоба для герметичности

Крепление замка желоба

нанести герметик и зацепить
притянуть спереди
зацепить креплением желоб
согнуть для фиксации

Установка водосточных труб

трубы легко соединяются
под карнизом используются колена

Крепление трубы к стене

расстояние между креплениями
крепление трубы к стене
фиксация крепления

Фото с водостока Ruukki

Водосточная система из металла
Внешний угол водослива
Белый водосток Руукки
Большая воронка и угол 120°
Полная комплектация водостока
Тройник водостока Ruukki

Инструкция по монтажу водостоков Grand Line

1. Установка крюков желоба Установка длинных крюков производится на стропила или на карнизную доску до укладки кровельного материала (рис. 1а, 1б). В случае если крюки устанавливаются после полного устройства кровли, необходимо воспользоваться компактными или короткими крюками для крепления на лобовую доску. Длинные крюки обеспечивают бόльшую надежность и прочность крепления водосточной системы. И те, и другие крюки желоба следует устанавливать с шагом b = 600-900 мм, если шаг будет шире установленных пределов – система может не выдержать снеговой нагрузки зимой. Количество крюков рассчитывается следующим образом: n = L ÷ b, где L – расстояние между первым и последним крюком, b – расстояние между крюками. При расчете количества крюков необходимо учесть дополнительные крюки, которые обязательно устанавливаются на концах желоба, а также с обеих сторон в местах стыка желобов и стыка желоба с углами желоба. Для лучшего стока воды по желобу в сторону воронки необходимо обеспечить уклон желоба не менее 5 мм на погонный метр. Для этого крюки устанавливаются с вертикальным смещением, рассчитываемым следующим образом: h = 0,005 х L, где L – расстояние между первым и последним крюком. Таким образом, вертикальное смещение между первым и последним крюком по уклону при максимальной длине желоба 10 м составит 5 см. Следовательно, перед установкой крюки необходимо разметить с учетом вертикального смещения (рис. 1в), затем закрепить первый и последний крюк, после этого натянуть между ними шнур и монтировать по нему остальные крюки. Перед монтажом крюков необходимо убедиться в горизонтальности карниза – если он не строго горизонтален, то следует учесть это при разметке. Крюки под желоб следует закрепить так, чтобы расстояние между продлением линии уклона крыши и верхним наружным краем желоба было не менее 25 мм.

2. Установка воронок желоба При расчете количества воронок следует учитывать, что для обеспечения качественной работы системы одна труба должна принимать воду не более чем со 120 м2 площади проекции ската крыши на горизонт и не более чем с 10 погонных метров желоба. В случае если суммарный путь протока воды по скатам больше 7 метров, воронки устанавливаются из расчета 1 шт. на 100 м2. Разметьте предполагаемые места установки воронок и вырежьте в желобе с помощью ножовки либо ножниц по металлу V-образное отверстие шириной 100-110 мм. Для эффективной работы системы V-образное отверстие должно быть максимально возможным по величине. Расстояние от верхнего края желоба до выреза должно быть не менее 15 мм (рис. 2а). Рекомендуемое расстояние между торцом желоба и воронкой – 150 мм. Наденьте воронку на желоб, закрепив завальцованной стороной в замке на внешней стороне желоба, а затем отогните фиксаторы воронки внутрь желоба (рис. 2б).

3. Установка заглушек желоба Заглушки устанавливаются на торцы желоба, не стыкующиеся с другими элементами (рис. 3). Установите на торец желоба заглушку, загерметизируйте стык силиконовым герметиком, в случае необходимости применяйте заклепки. Для более плотного соединения воспользуйтесь резиновой киянкой. Одно ушко заглушки прикрывает завиток желоба, другое – вплотную загибается на заднюю часть желоба. Для дополнительной фиксации ушко можно закрепить с помощью самореза.

4. Установка желобов Вставьте желоб в крюк. Для этого заведите носик крюка в желоб так, чтобы носик крюка оказался внутри завитка желоба, затем зафиксируйте другой край желоба накидным пластинчатым фиксатором (рис. 4). При этом внешний край желоба ниже внутреннего на 6 мм в целях предотвращения попадания воды на фасад во время сильных ливней. Продолжение края металлочерепицы или кровельного профнастила должно свисать над желобом на 50 мм. Продолжение линии ската от края желоба должно находиться на расстоянии 40 мм, но так как желоб имеет уклон, на практике это расстояние может быть от 20 мм в начале уклона и до 70 мм в конце. После установки желобов устанавливается карнизная планка. Карнизная планка своей нижней кромкой заходит в желоб, что предотвращает намокание лобовой доски. Гидроизоляция выводится под планкой, обеспечивая сток воды в желоб.

5. Установка соединителей желобов и углов Соединение желоба с другим желобом или с углом желоба производится встык при помощи соединителя желоба. Соединитель желоба снабжен специальной резиновой прокладкой, которая обеспечивает герметичное соединение желобов, а также компенсирует температурное расширение. При соединении желобов между собой и с углами желоба необходимо оставить расстояние между желобами в 3-4 мм. Для установки соединителя необходимо отогнуть замок на 60-90°, затем надеть соединитель завальцованной стороной на заднюю часть желоба, выровнять соединитель и защелкнуть замок на внешней части желобов (рис. 5). Зафиксируйте замок, вернув фиксатор в изначальное положение.

6. Установка водосточных труб и окончательный монтаж водосточной системы Выберите длину промежуточной части трубы в соответствии с при- веденной таблицей и рисунком (рис. 6а). Сама водосточная труба должна быть такой длины, чтобы колено стока находилось на расстоянии около 200 мм до земли/отмостки (влагостойкое основание). При большей высоте вода будет разбрызгиваться. Оборудуйте ливневую канализацию для организованного вывода воды. Кронштейны трубы устанавливают на расстоянии не более 2 м друг от друга, но не менее 2 шт. на каждую трубу. При этом в первую очередь необходимо крепить кронштейнами непосредственно места стыка трубы с коленами и с соединительной трубой. Существуют кронштейны для деревянных и прочих мягких стен с креплением под саморезы, либо для каменных (кирпичных, бетонных) стен, в которых для установки кронштейна необходимо просверлить отверстие для метиза. Соедините колена трубы, трубу водосточную, при необходимости соединительную трубу, колено слива, выровняйте конструкцию, затем присоедините водосточную систему к воронке, отрегулируйте и защелкните замки кронштейнов, надев на хомуты специальные фиксаторы («ласточкин хвост») (рис. 6 б).

7. Очистка и послемонтажный уход Необходимо периодически очищать желоба и воронки от скопившихся листьев и прочего мусора. Раз в год проводите профилактический осмотр водосточной системы.

Монтаж водостоков: видео-инструкция

Что для застройщика главное, кроме хорошо построенного дома? Экономия во всем. И казалось бы, что водосток – не совсем сложная конструкция, и сделать ее самостоятельно несложно. Но обыватель, который пытается собрать водосток своими руками, все равно наделает ошибок практически на ровном месте. А ведь правильно подойти к технологии установки – это залог нормальной работы водостока и его длительной эксплуатации. Плюс уменьшается износ кровли и фасада.

Вот почему специалисты рекомендуют использовать для монтажа водостоков только высококвалифицированный труд. Но частные застройщики все равно продолжают устанавливать водостоки сами, не обращая внимания на правила и тонкости монтажа. А ведь при монтаже водостока необходимо учитывать многое. К примеру, из какого материала изготовлены трубы и желоба, какая у них технология сборки и крепления, какие для этого должны быть использованы крепежные детали. Вопросов на самом деле много, а ответ на них знают не все, тем более простые обыватели.

Ошибки монтажа, приводящие к неправильной работе водостока

• Начинать надо с выбора материала, а конкретнее, с размеров труб и желобов. Ведь часто случается так, что вроде бы небольшой дождь отводится системой, но когда начинается гроза с сильными осадками, желоба и трубы с большим потоком воды и не справляются. Она выливается на фасад и фундамент, которые подвергаются серьезным нагрузкам.

• Основная функция водостока – отвод атмосферных осадков в виде воды. И если угол наклона установленных желобов был выбран неправильно, или, вообще, они были установлены горизонтально, то ни о каком отводе говорить уже не приходиться. Такой водосток лучше переделать, вызвав мастера. Кстати, в самих желобах вода будет застаиваться, зимой она обязательно начнет превращаться в лед, тогда прощай вся система, особенно это относится к пластиковому водостоку. Он не продержится и двух-трех лет эксплуатации.
• Если карниз крыши будет сильно нависать над желобами или, наоборот, будет далеко отстоять от края желоба, то это большая вероятность, что вода будет переливаться через край водостока. Во всяком случае разбрызгиваться будет обязательно. И это опять попадание воды на стены дома.
• Неправильный монтаж хомутов, которые поддерживают трубы стояков водостока, это еще одна большая ошибка. Ведь сама труба не должна располагаться впритык к поверхности стены.

Внимание! Технология монтажа металлических и пластиковых элементов водостоков практически одинаковая, но есть определенные правила, которые вносят некоторые изменения в сам монтаж (см. видео).

Правильный монтаж водостока

Давайте рассмотрим те позиции технологического процесса, которые повлияют на качество конечного результата. То есть, будем идти по схеме монтажа, указывая на самые тонкие моменты и нюансы.

Итак, идеальный вариант, когда монтаж водостока проводится до установки кровельного материала. Именно так можно будет избежать некоторых непредвиденных сложностей. Ведь желоба обычно крепятся или к стропильным ногам, или к лобовой планке, или к обрешетке. И если лобовая доска в конструкции кровли отсутствует, а под кровельным материалом скрыта обрешетка, то остается один лишь вариант – монтаж кронштейнов на стропила. И здесь придется изворачиваться, чтобы выставить желоб таким образом, чтобы он своей серединою попалпрямо под карниз. Проще будет сделать наоборот – попасть краем кровельного покрытия посередине желоба.

Теперь перейдем к определению отличий монтажа металлического и пластикового востока. Начнем с температурного режима.

• Пластик можно укладывать под кровлю только при температуре не ниже +5С.
• Температура монтажа металлического водостока зависит от защитного нанесения, которое покрывает плоскости элементов. Если это пурал, то монтаж можно проводить при -15С, пластоизол при +10С, если это керамическое напыление, то при -10С.

Инструкция, прилагаемая к комплекту водостоков, оговаривает точную величину угла наклона желобов. Так вот для металлических желобов угол составляет 2-5%, для пластиковых – 3-5%. При этом добавляется оговорка, что расстояние между вертикальными трубами водостока не должна превышать 24 м. Если данный показатель превышает норматив, то угол наклона удваивается. Кстати, процентное содержание наклона определяется на один метр длины лотковой линии.

Что еще оговаривает инструкция? Очень важный момент касается мест монтажа кронштейнов под желоба. Выдержать точный правильный размер – это не создать условия появления провисов, где будет скапливаться вода. К чему это приведет, даже не стоит говорить. Так вот сначала необходимо установить два крайних кронштейна под желоба: один на самой высокой точке, второй на самой нижней. После чего производится монтаж между ними остальных элементов.

Необходимо отметить, что производители позаботились о том, чтобы правильно был проведен монтаж желобов. Для этого выпускаются два вида кронштейнов. Если монтаж производится на обрешетку, то используются длинные элементы, если на лобовую доску или стропила, то укороченные. Крепление производится саморезами. Необходимо учитывать тот факт, что расстояние между кронштейнами для пластиковых желобов не должно превышать полуметра, для металлических в пределах 60 см.

Внимание! От угла здания крайний кронштейн должен быть установлен на расстоянии 20 см.

Обратите внимание на фотографию ниже. Здесь четко показано место правильного монтажа края карниза (инструкция это оговаривает). Точно показан правильный выступ и высота посадки желоба. Это два важных размерных показателя, от которых зависит корректная работа всего водостока. Об этом уже оговаривалось выше.

Теперь, что касается резки элементов водостока (желобов и труб). И металлические, и пластиковые должны резаться только ножовкой по металлу. Никаких дрелей и болгарок. Особенно это касается металлического водостока, потому что при такой резке выделяется большая температура, которая повредит защитный слой. Немаловажный момент – кромки отрезанного участка обязательно зачищаются наждачной бумагой или напильником, во избежания получения порезов кожи.

Как правильно устанавливать и крепить хомуты для поддержания труб? Вопрос на самом деле непростой, потому что от этого зависит прочность и надежность установленных труб стояков.

• Во-первых, сами трубы должны отстоять от поверхности стены, к которой они прикрепляются, на расстоянии 3-8 см.
• Во-вторых, если высота дома (здесь имеется в виду высота стен) не превышает 10 м, то расстояние между держателями должна быть в пределах 2 м. Если высота здания выше 10 м, то в пределах 1,5 м.
• В-третьих, если появляется необходимость сделать изгиб трубы, то это делается только при помощи отводов (коленей).

Пластиковые трубы соединяются на клеевой состав, это называется холодная сварка. Обычно в качестве дополнительных скрепляющих элементов сюда добавляются резиновые манжеты, зажимы и защелки. Металлические соединяются между собой зажимами с установкой уплотнителей.

Внимание! Пластиковые трубы соединяются с небольшим продольным зазором до 2 мм. Он будет обеспечивать компенсацию линейного расширения пластмассы.

Возвращаемся к экономии, то есть, с чего начали. Единственный вариант хотя бы немного сэкономить – это провести монтаж водостока своими руками. И хотя можно убедиться, что технология установки водосточной системы – дело серьезное. Можно ознакомиться с правилами ее проведения, учесть основные нюансы, обратить внимание на ошибки, которые могут возникнуть в монтажном процессе. И все это все равно не дает гарантии, что конечный результат вас обрадует. Поэтому никогда не экономьте на тех элементах, которые производитель внес в список необходимых для сборки водостока.

Об этом говорит и видео, размещенное на этой странице сайта. Смотрите его, это своеобразная инструкция, хотя и видео. Оно поможет разобраться в тонкостях проводимого процесса, поможет не совершать ошибки. Некоторые видео ролики описывают опыт простых людей, которые сами решили разобраться во всем. И это им удалось, во всяком случае, видео показывает положительный результат.

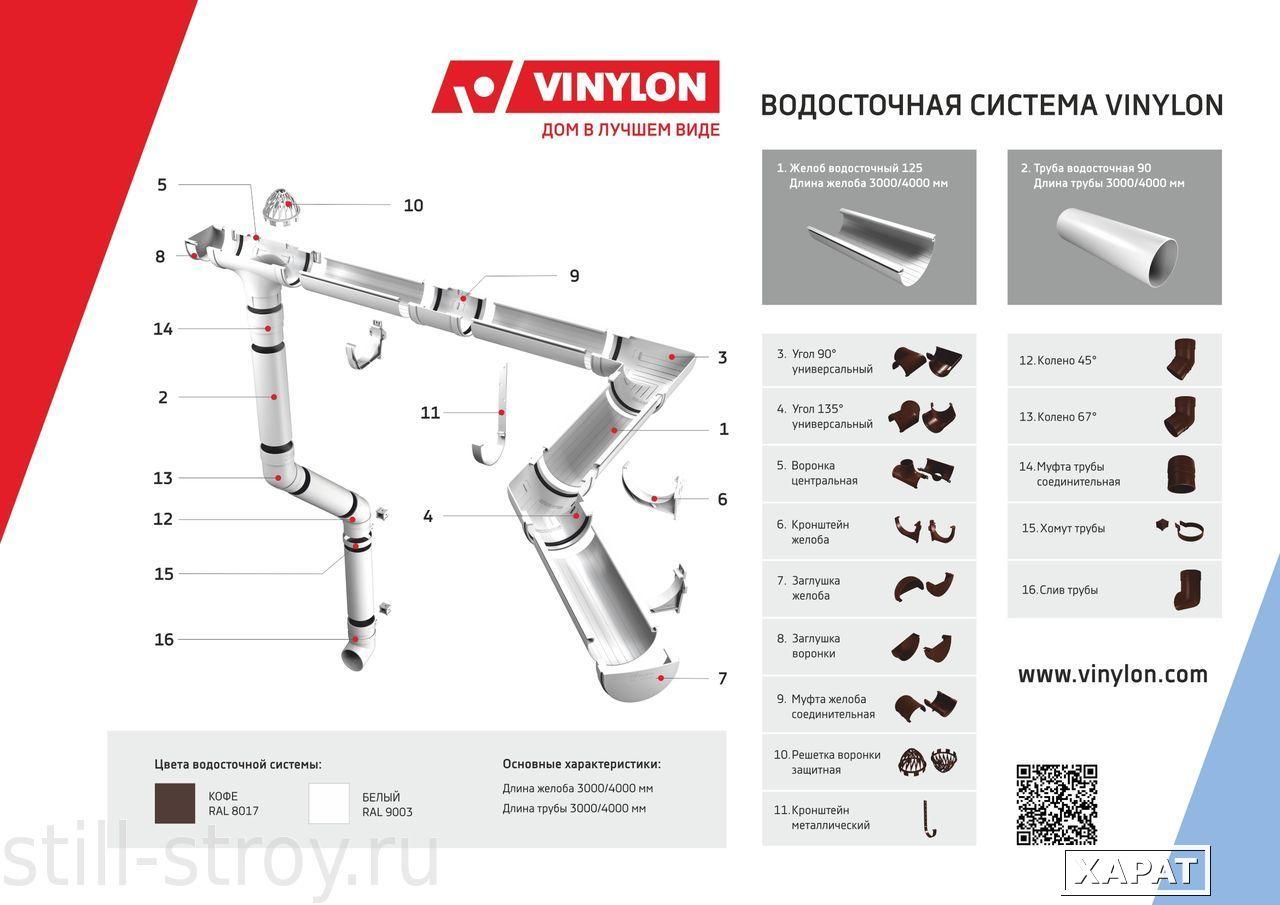

Монтаж водостока VINYLON с системой EasyFix

При разработке конструктива водосточной системы Vinyl-On основной задачей было создать систему, которую любой человек, даже не имея достаточного опыта, сможет смонтировать в одиночку. Итогом проделанной работы стала уникальная система быстрого и удобного монтажа EasyFix.

Что же такое система монтажа EasyFix?

Специальный замок желоба позволяет фиксировать желоба в фитинги и кронштейны в одно движение. Благодаря усиленным краям желоб держит форму, и не перекручивается при установке в кронштейны. Специальные микроупоры показывают верное положение желоба в зависимости от температуры воздуха.

Удобное расположение монтажных отверстий дает возможность монтировать водосток практически из любого положения и при любом варианте стропильной системы. А также использовать при монтаже обычные кровельные саморезы (ᴓ4,8 и ᴓ5,5 мм).

Чтобы понять, как работает система монтажа EasyFix, и качественно смонтировать водосточную систему на вашем доме, ознакомьтесь с опубликованной ниже инструкцией по монтажу водосточной системы Vinyl-On.

Оптимально будет заказать монтаж пластиковых водостоков Vinyl-On профессионалам, однако если всё же планируется самостоятельная установка водостоков, то специалисты рекомендуют придерживаться следующих правил:

• Обратить внимание на обеспечение уклона водосточного желоба. Данное условие достигается за счет одного из трёх вариантов монтажа:
  • Между дальним кронштейном и воронкой натягивают шнур и размещают по его линии кронштейны – перепад высоты должен составлять до 0,003 м на каждый погонный метр.
  • Обеспечение перепада высот за счет выгибания конечного кронштейна в заранее рассчитанном месте.
  • Пластиковый кронштейн и удлинитель также способны обеспечить перепад высот, особенно для кровель с существенным шагом обрешётки.
• Расстояние свеса крыши от желоба должно составлять половину или треть его диаметра.
• Верхняя часть кронштейна должна располагаться не менее, чем в 3 см от линии продолжении кровли.
• Шаг кронштейнов не должен превышать 60 см – такой монтаж обеспечит должную защиту от деформации водостоков под нагрузкой из воды и снега.
• Закрепление воронки водостока должна осуществляться по двум точкам.
• Конечный кронштейн должен располагаться не далее 15 см от торца углового элемента.
• Заглушка не должна находиться дальше, чем в 25 см от ближайшего кронштейна.
• Заглушка должна располагаться не ближе чем в 3 см от поверхности фасада.
• Для заботы о герметичности всей системы проверяется наличие прокладок из резины на элементах водосточной системы (деталей желобов, воронок, труб и т.д.).

Последовательность установки водостоков Vinyl-On должна придерживаться следующей схемы:

• Вначале идет монтаж водосборной части.
• Затем устанавливаются водосливные элементы.
• Потом происходит установка водосливных труб на сайдинг.

Будьте в курсе событий из жизни «Винилон», подписывайтесь на обновления, чтобы ничего не пропустить!

Советы по установке желоба от профессионалов

Опубликовано 4 августа 2019 г. в Кровельные советы.

Желоба здесь, в зимней стране, каждый год могут подвергаться серьезным испытаниям. Повреждения, нанесенные снегом, льдом и штормом, могут согнуть, сломать или просто стереть ваши водосточные желоба в короткие сроки, создавая не очень красивый вид вашему дому.

Хотите верьте, хотите нет, но замена водосточного желоба — это проект, за который большинство домовладельцев может выполнить несколько советов от наших профессионалов из Paramount Exteriors.Если вы задавались вопросом, как установить водосточные желоба, вы не одиноки. В следующей статье мы поделимся нашими лучшими советами по подготовке и установке, которые помогут вернуть водосточный желоб в надлежащее состояние как в стиле, так и в функциональности.

Лучшие водосточные желоба — это те, которых вы не замечаете, и наши советы расскажут вам, как установить водосточные желоба, обеспечивающие отличный дренаж и предохраняющие землю под вашими карнизами от удара во время следующего погодного сюрприза, который готовит мать-природа за углом.

Требуется профессиональное руководство и установка для вашего проекта водосточного желоба? Наши желоба изготавливаются по индивидуальному заказу и подбираются к вашей отделке.Позвоните нам сегодня в Paramount Exteriors для оценки.

Такой большой проект, как замена водосточной системы, может показаться устрашающим. Однако даже самые начинающие мастерицы могут сэкономить, выполнив установку водостока. Вот восемь профессиональных советов, которые помогут вам обрести уверенность в своих навыках DIY.

1. Составьте план.

Взгляните на свой дом и двор. На скольких наружных стенах нужны водостоки? Если вы живете на улице, где дома расположены очень близко друг к другу (всего несколько футов друг от друга между стеной вашего дома и стороной соседа), вам, возможно, потребуется только промыть перед и заднюю часть дома.

Если у вас большой двор с достаточным пространством со всех сторон дома, запланируйте желоб со всех четырех сторон. Перед покупкой расходных материалов или материалов вам необходимо точно измерить, сколько погонных футов водосточного желоба вам потребуется, а также немного больше на случай постоянных ошибок «кривой обучения», которые могут случиться с любым новым проектом.

Помимо знания количества имеющихся у вас погонных футов, вам также необходимо указать количество углов, опор водосточной трубы и локтевых суставов, чтобы согнуть водосточные желоба по углам вашего дома и слить дождевую воду. куда вы его направляете в свой двор.

2. Установите бюджет.

Сколько вы можете потратить на свой проект? Ваш бюджет должен варьироваться в зависимости от типа материала, который вы выбираете, а также от количества продукта, который вам нужен. На алюминиевые водостоки планируйте тратить от 4 до 9 долларов на погонный фут. Цена на виниловые водосточные желоба (которые легче установить) будет колебаться от 3 до 5 долларов за погонный фут.

Помните, что чем «интереснее» вы выберете уникальную отделку или отделку или детализацию кромок, тем больше вы потратите на весь проект.Так, например, для 200 футов виниловых водостоков вы, вероятно, потратите на проект 600-1000 долларов. Стоимость может значительно различаться в зависимости от региона, поэтому используйте нашу рекомендацию только в качестве приблизительной.

3. Изложите основы проекта.

Для замены водосточного желоба вам понадобится несколько важных инструментов, которые могут показаться несложными, но обязательно составьте свой список и проверьте его дважды, чтобы вас не застали в середине проекта, бегущим туда-сюда к оборудованию. хранить. Вот общий список подготовки:

• Ступень или раздвижная лестница, в зависимости от высоты вашей крыши
• Рабочие перчатки
• Очки защитные
• Электродрель и два или более аккумуляторных блока
• Перманентные маркеры с тонким наконечником
• Рулетка 25 футов
• Шурупы по дереву
• Кронштейн для желоба
• Клей строительный и герметик для желобов
• Пистолет для герметика (для клея и герметика)
• Ножницы для обрезки желобов

4.Подготовьте облицовку и софиты

Фасция — это плоские доски, расположенные прямо под вашей крышей вдоль стен вашего дома. Профили — это область под вашей крышей между желобами и стеной.

Перед установкой желобов произведите тщательный осмотр облицовки и потолков. Ищите сколы, трещины или отслаивающуюся краску, а также древесную гниль или недостающие части.

Вам необходимо очистить или заменить любую облицовочную доску или перекрытия, которые сгнили, отсутствуют или иным образом повреждены.

5. Протяни руку помощи

Мы рекомендуем, чтобы рядом был друг или член семьи, который помогал бы вам держать желоба на месте для сверления или передавать инструменты вверх и вниз по лестнице, чтобы облегчить выполнение ваших задач.

6. Направьте дренаж

Все желоба должны быть установлены под небольшим углом, чтобы вода могла стекать в водосточные трубы и во двор. Для желобов длиной 40 футов и более установите самое высокое положение желоба в середине участка, а затем наклонитесь вниз к водосточным трубам, расположенным на обоих концах участка.

Для желобов длиной менее 40 футов выберите одно направление для стока воды и установите «высокую» сторону желоба на противоположном конце водостока от водосточной трубы. Обязательно разместите водосточные трубы в «скрытом» углу дома, где они не первое, что вы видите с обочины.

В общем, избегайте слива воды на тротуары, электрические или газовые счетчики или другие препятствия во дворе, такие как заборы. Сливайте воду подальше от дома, а если вы живете в регионе, где вас ожидает проливной дождь, установите водосточную трубу большого размера (3×4 дюйма) сверх стандартного размера.

7. Дважды отмерь, один раз отрежь

Это старое правило плотницких работ применимо и к вашему проекту водостока. Поскольку вы вешаете желоба в соответствии с инструкциями производителя, не забудьте тщательно измерить их перед резкой. Даже профессионалы иногда делают ошибки при резке, так что представьте, что это может означать для мастеров своими руками в увеличении затрат на материалы и общем разочаровании. Разумно не только измерить по крайней мере дважды перед резкой, но и иметь вторую пару глаз для вашей работы для большей уверенности.

8. В случае сомнений звоните в Paramount Exteriors

.

Если вы выполнили всю домашнюю работу своими руками, но вам все еще нужна помощь с установкой, мы готовы помочь вам до, во время и после вашего проекта. Наши водосточные системы беззаботны, не требуют особого обслуживания, бесшовны и адаптированы к внешнему виду вашего дома. Наши конкурентоспособные цены означают, что вы можете сэкономить время и сэкономить время, заставив нас сделать работу за вас, когда установка водосточного желоба может быть не вашим делом.

Позвоните в Paramount Exteriors, если вам понадобится кто-нибудь в вашем углу для установки или замены водосточного желоба.Мы вас прикрыли!

kdadmin

Как установить водостоки самостоятельно и 3 ошибки при установке, которых следует избегать

Водосточные желоба вашего дома — важная часть системы защиты вашего дома от непогоды. В конце концов, водосточные желоба несут ответственность за безопасный отвод воды с крыши, подальше от дома, в землю. Само собой разумеется, что поврежденные желоба следует заменять как можно скорее.

Шаги по установке запасных желобов

Возможно, вы уже решили установить водосточные желоба самостоятельно, поэтому вы решили прочитать это руководство. Хотя это не традиционный проект DIY для удобного домовладельца, он все же возможен, если вы будете осторожны и точны. Внимательно выполните следующие действия, чтобы установить желоба:

* Примечание: безопасная работа. Всегда устанавливайте лестницу на твердую, ровную поверхность. Никогда не наклоняйтесь без надлежащей опоры, чтобы не упасть.Всегда работайте парами или более, в случае возникновения чрезвычайной ситуации один человек должен быть на земле.

1. Точно измерьте крышу

— Прежде чем вы научитесь устанавливать водосточные желоба, вам необходимо точно измерить вашу крышу. Водосточные системы должны проходить по всей длине вашей крыши. Осторожно поднимитесь по лестнице и используйте измерительную ленту, чтобы получить точное измерение. Это подскажет вам, сколько водосточного желоба вам нужно купить. Точно так же это измерение также скажет вам, сколько водосточных труб вам нужно.При длине более 40 футов вам потребуется установить две водосточные трубы, по одной на каждом конце желоба.

2. Отметьте точки нисходящего откоса

— Водосточные желоба могут выглядеть так, как будто они прикреплены полностью прямо, но на самом деле они идут по нисходящему уклону. Это позволяет воде течь прямо в водосточную трубу и предотвращает скопление воды. Используйте мел, чтобы отметить лицевую панель, чтобы указать, где будет спуск. На каждые 10 футов вам необходимо опускать желоб на ¼ дюйма.Например, 30-футовый желоб будет иметь перепады дюйма, ½ дюйма и ¾ дюйма, чтобы обеспечить надлежащий поток воды.

3. Присоедините выпускной патрубок

— После того, как вы купили все необходимые материалы, вам нужно будет отметить, где будет водосточная труба. Используйте приобретенную водосточную трубу, чтобы отметить и проследить, где вы будете ее прикреплять. Когда вы будете готовы вырезать форму выпускного отверстия, начните с молотка и зубила, чтобы сделать V-образное отверстие. Это упростит правильную резку остальной части отверстия с помощью ножниц для жести.Осторожно вставьте выпускное отверстие в прорезанное отверстие и нанесите силиконовый герметик для водосточных желобов, чтобы обеспечить водонепроницаемость секции.

4. Обрежьте желоба по маркерам уклона

— Во многих случаях вам придется покупать водосточные желоба, которые слишком длинные, чтобы их можно было установить в вашем доме как есть. Вам придется обрезать желоба по длине крыши. Используйте ножовку, чтобы аккуратно отрезать желоба до нужной длины, исходя из измерений, которые вы сделали заранее.Всегда разрезайте желоб на ровной поверхности, чтобы получить чистый и прямой разрез ножовкой. Если вам нужна более точная обработка мелких порезов, используйте ножницы для проволоки повышенной прочности.

5. Установите опоры и новый желоб

— Начните с прикрепления скоб лицевой панели желоба, просверлив пилотное отверстие ⅛ дюйма. Эти пилотные отверстия должны быть расположены в точках нисходящего уклона, упомянутых ранее. После того, как вы проделали пилотные отверстия, используйте стяжные винты из нержавеющей стали диаметром ¼ дюйма и длиной не менее двух дюймов, чтобы закрепить кронштейны лицевой панели на месте.Если у вас возникли проблемы со вкручиванием винтов из-за жесткости лицевой панели, попробуйте нанести мыло на винты с затяжкой из нержавеющей стали. Как только все будет на месте, поместите новые желоба в кронштейны лицевой панели.

6. Присоедините водосточную трубу

— Когда все желоба встанут на свои места, вам нужно будет прикрепить водосточную трубу. Просто прикрутите водосточную трубу к водосточному желобу, который вы прикрепили ранее. При установке водосточной трубы убедитесь, что ее конец направлен прямо в сторону ближайшего дренажа, чтобы избежать затопления вашего сада, лужайки или проезжей части.Как только все будет прикреплено, нанесите толстую полоску герметика на соединительные швы и дайте ему полностью высохнуть в течение ночи для обеспечения устойчивости.

Ошибки при установке, которых следует избегать

Приведенное выше руководство может показаться простым, но есть много способов сделать ошибки при установке новых водостоков. Имея это в виду, вот несколько ошибок при установке, которых следует избегать при установке водосточного желоба своими руками.

• Работа в одиночку

  — Как упоминалось ранее, работать в одиночку крайне не рекомендуется.Работа на высоте сопряжена с множеством рисков, таких как падение и поскользнуться. Всегда попросите друга, члена семьи или соседа помочь вам. Ваш партнер должен находиться внизу лестницы, чтобы устойчиво удерживать ее во время работы, чтобы минимизировать риск падения. Наличие напарника на земле также помогает в случае аварии, поскольку кто-то может немедленно позвонить в службу 911 и оказать вам надлежащую медицинскую помощь.

• Выбор неправильного размера желоба

  — Вы можете удивиться, узнав, что желоба бывают разных размеров.Вам нужно будет выбрать размер, подходящий для вашего дома, и то, сколько в среднем выпадает в вашем районе осадков. Выбор неправильного размера желоба может привести к таким проблемам, как перелив, что может привести к повреждению фундамента вашего дома. Если вы не уверены, какой размер желоба выбрать, не стесняйтесь проконсультироваться с подрядчиком по кровельным работам или, по крайней мере, с опытным торговым представителем в вашем местном магазине товаров для дома.

• Случайное повреждение желобов во время подготовки и / или установки

  — Желоба представляют собой прочную конструкцию.Это может затруднить работу с водосточными желобами для энтузиастов, которые никогда раньше не работали с водосточными желобами. В результате есть риск случайно повредить желоб при попытке его разрезать. Иногда измерения могут быть неточными, и вы обнаруживаете, что у вас слишком короткий желоб. В таких случаях работайте в медленном и стабильном темпе, чтобы добиться желаемых результатов.

В целом, установка желобов своими руками может оказаться трудным процессом, из-за которого многие вещи могут пойти не так.Кроме того, неправильная установка может легко съесть те деньги, которые вы смогли сэкономить, установив желоба самостоятельно. Учитывая все это, вы можете оставить установку водосточных желобов опытным подрядчикам, таким как Muller Exteriors.

Инструкции по установке — TJM Innovations LLC

Пример установки под водосток

Мы начали отгрузку GutterStuff в сжатом виде. Мы внесли это изменение в рамках нашей миссии по снижению воздействия на окружающую среду за счет использования более компактной упаковки меньшего размера.Меньшая упаковка также снижает стоимость доставки. GutterStuff по-прежнему будет работать, когда он был сжат. Мы рекомендуем открыть упаковку по прибытии и подождать до 24 часов, чтобы GutterStuff восстановил свою форму. В большинстве случаев GutterStuff потребуется всего около часа, чтобы восстановить первоначальную форму.

Все водосточные желоба, на которые будет устанавливаться GutterStuff®, должны быть тщательно очищены, все листья, мусор и песчинки должны быть удалены, а водостоки, по возможности, промыты.

Все водосточные трубы должны быть очищены от каких-либо препятствий, особенно там, где есть локти.

Все желоба должны быть проверены, чтобы убедиться, что они имеют правильный уклон в сторону водосточной трубы. Все шипы и подвески должны быть надежно затянуты. При необходимости следует добавить вешалки.

Вставьте GutterStuff® в желоб так, чтобы его самая узкая часть (самый острый угол) оказалась под передней кромкой желоба. GutterStuff® должен доходить до задней части желоба, полностью заполняя пространство в верхней части желоба, затем повернуться на угол 90 °, чтобы плотно прилегать к дну желоба.

Вставьте GutterStuff® в желоб под каждым выступом или вешалкой, затем заправьте передний край материала под выступ желоба. Поместите секции материала в желоб одну деталь за другой, следя за тем, чтобы между секциями не было зазоров. Срезайте углы, когда желоба меняют направление.

При необходимости можно использовать нож или ножницы для обрезки материала в конце каждого цикла. Не растягивайте материал, чтобы он подходил по размеру, так как он вернется в исходную форму и оставит зазоры.

ПРИМЕЧАНИЕ:

Пример скрытых подвесных желобов перед установкой, требуется некоторая очистка.

Некоторые ремни водосточного желоба, например, те, которые называются «скрытые вешалки», расположены в желобе в более низкой точке, что затрудняет проталкивание поролона под ремень. В этом случае сделайте надрез в поролоне, чтобы поролон мог охватить ремешок.

Пример установки скрытой подвески после ее правильной установки

Надрез начинается с нижней части пенопласта и заканчивается вверху (часть поролонового фильтра, обращенная к небу), не прорезая пену полностью.

Вы сделаете вертикальный разрез в пенопласте только настолько, насколько вам нужно, чтобы поролон охватил вешалку водосточного желоба.

Скачать инструкцию по установке (PDF)

Как установить водосточные желоба

Воспроизведение видео не поддерживается

Водосточные желоба выполняют важную функцию отвода дождевой воды от дома для защиты сайдинга, фундамента и ландшафта. Вот как их установить:

1. Одна из первых и наиболее важных частей установки водосточных желобов — это создание падения или наклона, который гарантирует, что вода всегда будет течь в водосточные трубы.Для идеального дренажа вам нужно примерно один дюйм падения на каждые 20 футов пути. Если лицевая панель расположена ровно, как и должно быть, измерьте расстояние от края до начальной точки, затем опустите лицевую панель на 20 футов и сделайте отметку на дюйм ниже. Соедините отметки меловой линией, чтобы создать направляющую для верхней части желоба.
2. Водосточные желоба, сделанные своими руками, состоят из 10-футовых секций, которые сшиваются вместе с помощью специального кронштейна и герметика. Одна половина шва может быть на земле, прежде чем повесить каждую деталь.Монтажные кронштейны также можно защелкнуть на земле.
3. Как только секция желоба выровнена с меловой линией, вверните длинные винты, прикрепленные к каждому кронштейну, в лицевую панель дома, чтобы надежно удерживать ее на месте.
4. Затем следующий кусок вставляется в скобу для сшивания, и процесс повторяется до тех пор, пока вы не дойдете до конца покрываемой области.
5. Обожмите торцевую крышку, используя тот же герметик для желобов, который использовался для швов.
6. В местах водосточной трубы обведите контур фланца, который будет соединять водосточную трубу и водосточную трубу, затем проткните его острым долотом.Завершите изгибы ножницами для листового металла.
7. Затем фланец входит изнутри желоба с дополнительным герметиком для герметизации стыка.
8. Отсюда подсоедините необходимые водосточные трубы, чтобы повернуть обратно к стене и спуститься к земле. Каждая из этих частей имеет охватываемый и охватывающий конец, поэтому они скользят вместе, прежде чем винт для листового металла закрепит их.

Подробности смотрите в видео.

Предыдущая статьяAmes Stand-Up WeederСледующая статьяКак построить шкафы для кухни на открытом воздухе

Опираясь на свою 40-летнюю карьеру в области реконструкции, Дэнни более десяти лет работал экспертом по благоустройству дома на каналах CBS The Early Show и The Weather Channel.Его обширный практический опыт и понимание отрасли делают его незаменимым помощником по всем вопросам, связанным с домом — от советов по простому ремонту до полной реконструкции и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Инструкции по установке

Настоятельно рекомендуется тщательно очистить и промыть все желоба и водостоки перед установкой любых Зеленых сеток для желобов . Весь мусор, включая пыль, гравийную крошку и любые другие мелкие органические вещества, следует полностью удалить из желобов перед установкой Green Gutter Screens .Обязательно проверяйте каждую водосточную трубу, чтобы убедиться, что вода течет правильно и что в них нет мусора.

Рекомендуется, чтобы все желоба были правильно подвешены и наклонены перед установкой Green Gutter Screens . При необходимости установите новые внутренние кронштейны для усиления прочности желоба и / или замены шипов и наконечников.

Общие инструкции по установке

Зеленые сетки для желобов изготавливаются с 2 профилями (изгиб «Z» или стандартный).Запатентованные Z-образные изгибы на передней, задней или передней и задней сторонах каждой детали гарантируют, что продукт можно легко установить на любую водосточную систему. Стандартные профильные изделия могут быть эффективно установлены, если кровля и водосточная система допускают такую ​​установку.

Все экраны для желобов серии Green с сеткой должны устанавливаться под углом не более 10 градусов и не должны наклоняться назад к крыше. Экраны для зеленых желобов без сетки могут быть установлены на любой крыше независимо от уклона кровли.В условиях льда и снега все изделия должны быть механически закреплены на переднем верхнем крае желоба минимум тремя винтами на штуку.

Установка отвода «Z».

1. Задняя сторона «Z» каждой детали должна быть установлена ​​в желоб перед передней частью каждой детали. Задняя «Z» каждой 4-футовой секции должна поддерживаться как минимум в 3-х местах. Это может быть сделано с использованием существующих ремней, а также могут быть добавлены шипы или винты.Эти опоры должны быть близко к концам и середине каждой детали.

2. Каждую часть сетки Green Gutter Screen следует слегка сжать, чтобы установить переднюю Z изделия. Естественное натяжение экранов гарантирует, что передняя буква «Z» плотно прилегает к передней кромке желоба. При необходимости используйте только винты ½ ”для крепления передней Z. Мы рекомендуем винты ½ дюйма из нержавеющей стали или алюминия. В большинстве случаев использование винтов в передней части желоба не требуется.

3. Может возникнуть необходимость сделать выемку на задней стороне каждой буквы «Z», где бы ни находился ремешок или штырь, чтобы гарантировать, что они плотно прилегают к каждой ремешке или шипу, прикрепляющим желоба.

4. Установите детали справа налево. Убедитесь, что детали стыкуются вплотную друг к другу и используется перекрытие между деталями. Это минимизирует попадание мусора в водосточную систему на всех швах.

5. На концах каждого желоба отрежьте примерно 1 дюйм передней и задней буквы «Z» каждого куска Green Gutter Screen и загните центр каждой части вниз в желоб.Это закроет систему водосточных желобов и предотвратит попадание в систему ничего в конце каждого прохода водосточных желобов.

6. В области впадины или бедра детали можно перекрывать или разрезать под углом 45 градусов. Для резки кусков можно использовать настольную пилу, отрезную пилу или ножницы для жести. (Если они перекрываются, перед установкой необходимо отрезать переднюю и заднюю «Z»). Если используется одна из сеток с мелкими ячейками Green Gutter Screens , мелкую сетку необходимо удалить с одного куска перед установкой.

Установка стандартного / плоского продукта. (Для крошечной дыры).

Для использования стандартных / плоских сеток для желоба Green крыша и водосточная система должны быть сконструированы таким образом, чтобы передняя часть каждой части сетки была надежно зафиксирована в передней кромке желоба или на ней.

1. Поднимите кровельный материал и вставьте каждый кусок под имеющийся кровельный материал.

2. Вытяните каждую деталь вперед так, чтобы передняя часть Z надежно зафиксировалась в передней части желоба или плоская часть каждой детали нависала над передней кромкой желоба примерно на дюйма.

3. При необходимости прикрепите переднюю часть каждой детали тремя винтами ½ дюйма из алюминия или нержавеющей стали. Винты должны быть близко к концу и середине каждой детали.

4. Нет необходимости прикреплять заднюю часть, если передняя часть каждой детали надежно зафиксирована в передней кромке желоба.

5. При необходимости прикрепите заднюю часть каждой детали винтами ½ дюйма. (Если существующая крыша удалена, плоские части могут быть зафиксированы в передней кромке желоба и задней частью каждой части, вкрученной в настил крыши до установки нового кровельного материала.)

6. Выполните шаги 4 и 5 выше на впадинах, бедрах и в конце желоба.

Установка стандартного / плоского продукта. (Для изделия из сетки).

1. Вытяните каждую деталь вперед так, чтобы передняя часть Z надежно зафиксировалась в передней части желоба или плоская часть каждой детали нависала над передней кромкой желоба примерно на дюйма.

2. Если буква Z надежно зафиксирована в передней кромке желоба, задняя часть будет ровно сидеть на ваших внутренних скобах. Каждая секция должна поддерживаться в 3 местах. Это может быть сделано с использованием существующих ремней, а также могут быть добавлены шипы или винты.Эти опоры должны быть близко к концам и середине каждой детали.

3. При необходимости прикрепите переднюю часть каждой детали тремя винтами ½ дюйма из алюминия или нержавеющей стали. Винты должны быть близко к концу и середине каждой детали.

4. Нет необходимости прикреплять заднюю часть, если передняя часть каждой детали надежно зафиксирована в передней кромке желоба.

5. Выполните шаги 4 и 5 выше на впадинах, бедрах и в конце желоба.

Примечания:

Каждая деталь должна быть минимум 18 дюймов в длину.Для этого перед установкой необходимо проложить каждый желоб. Оставшуюся длину каждой части следует использовать на другой секции желоба.

Не используйте герметик на швах и не прикрепляйте к Зеленые решетки желоба .

Мы рекомендуем Зеленые решетки желоба время от времени очищать, чтобы вода не попадала в водосточную систему.

Как установить желоба | HGTV

Водосточные желоба защищают вашу крышу и фундамент, унося излишки дождевой воды по периметру вашего дома.Многие дома в стиле ранчо, построенные в 50-х и 60-х годах, имеют покатую крышу и построены без водостоков. Чтобы исправить такую ​​ситуацию, следуйте этим инструкциям:

желоба на ваш выбор, включая заглушки, водосточные трубы и муфты
крепежные скобы с крепежом
меловая линия
измерительная лента
шнур
уровень струны
пистолет для герметика
силиконовый герметик
перфоратор
сверло с битами
ножницы для жести
винты для листового металла или заклепочный пистолет с заклепками
ножовка
защитные очки

Эти шаги охватывают только основы установки водосточного желоба; вам нужно будет изменить их, чтобы они соответствовали вашему конкретному приложению.Главное помнить, что правильное измерение является ключевым моментом. Различные детали, необходимые для завершения системы водосточного желоба (например, соединители, водосточные трубы и торцевые заглушки), будут увеличивать общую длину, поэтому учитывайте их при измерении и обрезке частей водосточного желоба.

1. Чтобы определить, сколько водосточного желоба вам нужно, измерьте общую длину горизонтальных панелей под линией крыши. Обратите особое внимание на внутренние и внешние углы, чтобы вы могли рассчитать их соответствующим образом.

2. На одной из горизонтальных лицевых панелей найдите угол, в котором вы хотите установить водосточную трубу. На другом конце забейте гвоздь примерно на полпути в облицовочную доску, примерно на 1½ дюйма ниже края крыши и на 1½ дюйма от конца доски. Это послужит отправной точкой.

3. Привяжите веревку к гвоздю и протяните ее до угла, где вы планируете установить водосточную трубу.Используйте уровень, чтобы сделать отметку уровня на 1½ дюйма ниже края крыши и на 1½ дюйма от края доски.

4. Измерьте расстояние между двумя точками. Именно такой длины должен быть ваш желоб в сборе, включая соединительные элементы и водосточные трубы.

5. Желоб должен иметь уклон ¼ дюйма на каждые 10 футов в длину. Например, предположим, что расстояние между двумя контрольными точками составляет 30 футов.Разделите 30 футов на 10 футов, чтобы получить 3; затем умножьте 3 на дюйма, чтобы получить дюйма. Поместите еще одну референтную метку на ¾ дюйма ниже предыдущей референтной метки на конце водосточной трубы лицевой панели. Получившийся уклон поможет стоку дождевой воды в водосточную трубу.

6. Проведите мелом линию вдоль склона между первой и третьей контрольными метками.

7. Отрежьте желоб до нужной длины с помощью ножниц.Если для достижения нужной длины требуется две или более детали, вам придется использовать соединитель для соединения частей. Не забывайте учитывать ширину соединительной муфты и любые части водосточного желоба при обрезке частей желоба до нужной длины.

8. Установите детали, включая торцевые крышки, всухую и измерьте длину. Внесите любые изменения, чтобы обеспечить правильную длину желоба.

9. Разобрать узел, заделать все стыки силиконовым герметиком и собрать желоб.

10. Прикрепите крепежные скобы к лицевой панели с помощью прилагаемого оборудования. Совместите верхние части скоб с меловой линией.

11. Поднимите желоб и защелкните его внутри скоб. Закрепите желоб оставшейся частью кронштейна.

12. После того, как все водосточные желоба будут на месте, соберите водосточные трубы. Возможно, вам понадобится соединить несколько частей локтя, чтобы дотянуться от части водосточного желоба вокруг нижней стороны свеса крыши и обратно до угла вашего дома (или любой другой поверхности, к которой вы будете прикреплять водосточную трубу).Отрежьте части водосточной трубы ножовкой или ножницами для жести и соедините их с помощью шурупов для листового металла или заклепочного пистолета и заклепок. Примечание. Если вы используете заклепочный пистолет, соедините детали вместе и просверлите направляющие отверстия в обоих слоях одновременно. Не забывайте надевать защитные очки во время сверления. Затем вставьте заклепку в отверстие и с помощью заклепочного пистолета соедините детали вместе.

13. Установите водосточную трубу на место и прикрепите ее к опорной балке или прямо к стене вашего дома с помощью алюминиевых ремней и любых винтов, необходимых для внешней отделки вашего дома.

Инструкции по установке желоба Rainhandler | Водосточные желоба RainhandleR

ПРОСТАЯ УСТАНОВКА ДЛЯ БОЛЬШИНСТВА ДОМА

ВАЖНАЯ ИНФОРМАЦИЯ: У вас должна быть облицовочная доска размером 1 ″ x 3 ″ (или шире) и выступ от 1 1/2 ″ до 2 1/2 ″. В противном случае НАЖМИТЕ ЗДЕСЬ

Необходимые предметы:
· Отвертка Phillips (# 2)
· Молоток
· Гвоздь (6D, длина 2 дюйма)
· Ножницы для листового металла или ножовка
· Карандаш
· Рулетка
· Лестница

• Отцентрируйте лестницу на расстоянии 30 дюймов от конца края крыши.(Рис. 1) Убедитесь, что лестница надежно закреплена. Поднимитесь по лестнице с необходимыми инструментами и временно поместите Rainhandler на крышу.
• Измерьте и отметьте позиции кронштейнов на расстоянии 10, 30 и 50 дюймов от конца крыши (см. Рисунок 2) в нижней части панели облицовки.
• Используя кронштейн, нарисуйте и отметьте отверстия для винтов в каждом положении кронштейна. Отверстия для винтов начните с гвоздя 6D или используйте сверло. См. Рисунок 3.

Кромка крыши ДОЛЖНА быть прямо над третьей-пятой планкой от дома для достижения наилучших результатов.

В том маловероятном случае, если ваш дом не типовой конструкции,

НАЖМИТЕ ЗДЕСЬ , чтобы увидеть специальную установку

5. Поднимите секцию дождевика под лестницу. Установите его, зацепив вторую планку концевым крюком, затем надавите и сожмите заднюю планку, пока она не войдет в защелку. (Рисунок 5) Спуститесь по лестнице и повторите шаги 1–5 для каждой дополнительной секции Rainhandler. Поднимайтесь и используйте лестницу осторожно. Rainhandler ДОЛЖЕН быть расположен минимум на 3 дюйма ниже края крыши.Более 3 ″ работают даже лучше, ВСЕГДА ВНИЗ FASCIA BOARD.

6. На заключительном участке обычно необходимо отрезать его до нужной длины. Измерьте и отметьте место стрижки на Rainhandler. Режьте только одну планку ножницами для листового металла. Вставьте срезной наконечник и отрежьте, как показано на рисунке 6. Когда вы закончите, любые изогнутые планки можно выпрямить плоскогубцами для улучшения работы и внешнего вида. Вы можете расположить секцию между 2 кусками дерева (1 ″ x 4 ″) и распилить ножовкой с очень мелкими зубьями.При вырезании секции оставьте как можно больше поперечных опор. Например, 2 дюйма, отрезанные с обоих концов, лучше, чем 4 дюйма, отрезанные с одного конца. Отрегулируйте положение кронштейна соответствующим образом. Для установки на углах крыши см. Рис. 7.

.
