Монтаж плэн: Инструкция по монтажу инфракрасной систeмы отопления ПЛЭН

Содержание

Схемы подключения ПлЭН

Изложенные ниже принципы и рекомендации по подключению ПлЭН одинаково применимы к любым плёночным электронагревателям независимо от их марки («ПЛЭН», «Зебра», «Нирвана», плёнка ТМ и т.д.), так как все эти нагреватели работают на одном и том же принципе и подключаются одинаково в соответствии с правилами устройства электроустановок (ПУЭ).

Инфракрасные плёночные электронагреватели (сокращённо ПлЭН), рассчитанные на напряжение 220 В соединяются в электрическую цепь параллельно. Если номинальное напряжение нагревателя 110 В, то соединяем по 2 штуки последовательно. Если 73 В, то по 3 штуки последовательно. Если 55 В, то по 4 штуки последовательно. Следует помнить, что если ПлЭН рассчитанный на 110 В подключить напрямую в 220 В, то его тепловая мощность возрастёт почти в 4 раза! Со временем это гарантированно приведёт к перегоранию нагревательного резистивного проводника! Будьте внимательны!

Если для присоединения полос ПлЭН к силовому питающему кабелю Вы используете скрутки, то их следует пропаять с помощью паяльника (40-60 Вт) и припоя ПОС-61.

Пропаяные скрутки заизолировать изолентой. Для монтажа силовой цепи наиболее удобен, на наш взгляд, кабель ВВГ нг (пнг)  2х1,5 мм либо 2х2,5 мм, который при монтаже прячется в кабель-канал. Так же можно использовать специальные соединители Scotchlock 534. Это позволит обойтись без скруток, пайки и изоленты, но будет стоить дополнительных денег.

Схема параллельного соединения ПлЭН

Зачастую при самостоятельном монтаже отопления на плёночных электронагревателях у неопытных монтажников возникают трудности с подключением ПлЭН большой длины, имеющим три или четыре провода. Здесь нет ничего сложного: все выводы ПлЭН промаркированы буквами L — линия (фаза) и N — нейтраль (ноль). Все провода с маркировкой L присоединяете к фазовой жиле питающего кабеля и аналогично все провода с маркировкой N присоединяете к нулевой жиле питающего кабеля. Проще говоря, при параллельном подключении к каждой полосе ПлЭН должен подходить нулевой и фазовый провод.

В южнокорейской греющей плёнке ТМ-150 подключаемых проводов всегда два: фаза и ноль. Это обусловлено другой технологией изготовления плёнки и никак не влияет на эффективность и безопасность.

Заказав у нас комплект ПлЭН для самостоятельного монтажа, Вы можете скачать полную инструкцию по установке системы лучистого отопления (СЛО) на основе потолочных низкотемпературных плёночных электронагревателей:  installation-instructions





Отопление ПЛЭН — установка и эксплуатация

Прежде чем устанавливать любое отопление в Вашем доме оцените его (ДОМ) с точки зрения утепления.

Некоторые считают, что утеплять верхнее перекрытие нужно, а про нижнее часто забывают. Очень часто сталкиваешься с так называемыми «висячими» полами, когда под досками толщиной 5 см, нет ничего, кроме воздуха, а через 50 см –земля. Это самые холодные и неуютные полы. В этом случае тепло наша система отдавать будет, но возрастёт потребление электроэнергии. И ещё, если под домом расположен подпол , для хранения овощей, а полы не отсечены должным образом, то, Ваша картошка начнёт расти к декабрю, а морковка высохнет.

Утеплить такие полы можно пенопластом, расположив его снизу( со стороны земли) либо каким то другим минераловатным утеплителем ,а также можно применить всеми любимый изолон (экофол, изофол и др) толщиной 5 мм, подшив его снизу к доскам.

Если Вы устанавливаете систему ПЛЭН в доме без конечной (чистовой) отделки прочитайте несколько наших полезных советов.

При монтаже изолона на потолок при возможности обязательно сделайте напуски на стены 1,5-3 см, чтобы исключить утекание тепла через стык стена/потолок/улица.

Терморегулятор должен быть сразу установлен прямо т.е отверстием вверх и вниз, на тёплую стену, на высоту 1,50 м. Если временно Вы решите просто подвесить его на проводе(мотивируя тем , что установите его правильно уже после чистовой отделки)- это неверно. В этом случае терморегулятор просто не «увидит» систему и будет реагировать на окружающий воздух а не на ПЛЭН. Просто прижмите его шляпками саморезов и терморегулятор отблагодарит Вас корректной работой.

Порядок работ:

  • Перед началом монтажа ПЛЭН необходимо определиться с расположением нагревателей таким образом, чтобы их питающие концы были направлены к электрощиту либо клеммной коробке для оптимизации расхода силовых проводов, кабель-каналов и трудозатрат. Нагреватели следует располагать над окнами, дверьми и т.п., чтобы минимизировать теплопотери через данные ограждающие конструкции. Для достижения максимального эффекта от работы пленочного электронагревателя (ПЛЭН) необходимо закрывать не менее 80% площади потолка для северных широт со среднегодовой температурой от -7,0 С и ниже, от 60% площади потолка для южных широт со среднегодовой температурой от +3,0 С и выше.

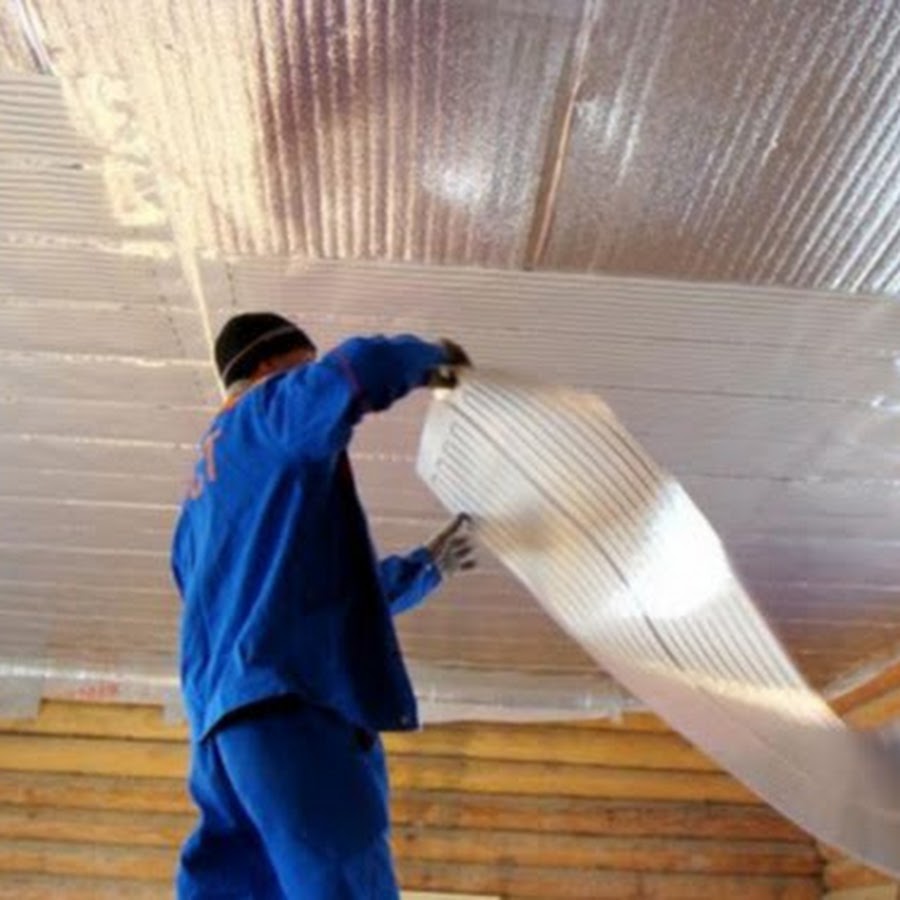

  • К потолочному перекрытию необходимо прикрепить теплоизоляционный материал с коэффициентом теплопроводности не более 0,05 Вт/М х градус. Материал должен отвечать техническому регламенту с требованиями к пожарной безопасности №123-Ф3 от 22.06.2008 г.
  • ПЛЭН устанавливается на теплоизоляционный материал лицевой стороной вниз. Теплоизоляционный материал Кабель-канал ПЛЭН К электромонтажу допускается электрик с группой допуска по электробезопасности не ниже третьей!
  • Зачистить изоляцию силового провода автоматом для снятия изоляции (КСИ) в месте предполагаемого соединения.
    Электромонтаж Места крепления ПЛЭН Потолочное перекрытие Поле для крепления (монтажные полосы) Важно: не допускается нарушение целостности фольги и резистива Резистив (нагревате В помещениях, где возможны изгибы силовых проводов, используется провод марки ПВ-3 (монтажный провод повышенной гибкости с медной многопроволочной токопроводящей жилой с изоляцией из поливинил- хлоридного пластика). Для того, чтобы выбрать необходимое сечение провода, следует рассчитать нагрузку всей системы и обратиться к таблице «Допустимый длительный ток для проводов с медными жилами» (см. далее). 4. Изолировать места соединений силовых проводов с контакт- ными проводами ПЛЭН термоусадочной трубкой.
  • К зачищенному участку магистрального провода присоединить контактные провода, выведенные от ПЛЭН.
  • Скрутить и обжать соединение плоскогубцами. Рекомендуется произвести пайку соединенных проводов. Рекомендуемый кабель: ВВГнг — кабель с медной токопроводящей жилой с поливинилхлоридной изоляцией.
    Кабель ВВГнг выполнен из ПВХ-пластиката пониженной горючести и применяется для обеспечения пожарной безопасности. Существует несколько типов схем управления системой отопления ПЛЭН: 1) с модульным контактором; 2) с твердотельным реле.

Не секрет, что во время строительных и отделочных работ в воздухе витает пыль. Так эта пыль имеет пакостное свойство набиваться во внутрь терморегулятора, оседать на пластинах. В результате показания терморегулятора становятся не точными. Что делать?

Просто продувайте эти отверстия время от времени (можно применить пылесос или фен). Некоторые «изобретатели» на время отделки заматывают терморегулятор в полиэтилен, что тоже неправильно.

Вообще система ПЛЭН — это своеобразная модель «земля-солнце» и действует по тому же принципу. Весной солнце прогревает землю на определённую глубину, тёплая земля, отдавая своё тепло, даёт возможность расти траве, цветам и наслаждаться теплом нам с Вами. Так и ПЛЭН нагревает Ваше нижнее, утеплённое перекрытие, которое прогреваясь, отдаёт своё тепло Вам.

Разница в том, что солнце осенью уйдёт от нас, а ПЛЭН придёт в Ваш дом чтоб согреть Вас своим теплом.

Не стоит ожидать также корректной работы системы, пытаясь обогреть одну комнату, если все другие помещения не отапливаются. Как правило межкомнатные перегородки тоньше основных, несущих стен и обогревая свою комнату, Вы греете и соседние за счёт теплопотерь тонких стен. Мы говорим: «Вот попробую в этой комнате, если понравится, то сделаю везде».Что в корне неправильно. В результате: a) Тепла меньше; б) Потребление э/энергии больше.

Самое лучшее время для установки системы ПЛЭН : май-октябрь. Почему? Потому что за теплые дни Ваш дом прогреется и установленная система осенью сразу начнёт работать в «рабочем режиме», а не прогревать ограждающие конструкции. Не пугайтесь, если в новом доме первую зиму система будет потреблять э/энергии несколько больше, чем вы ожидали. Дело в том, что как бы не утверждали продавцы строительных материалов, что ваш пеноблок, половая доска или другие изделия, почти сухие -это не так! Во всех новых жби изделиях есть остаточная влажность в %. И думаю не стоит говорить, что сухой пиломатериал стоит вдвое дороже, чем тот , который мы покупаем. Поэтому первый сезон Ваш прекрасный, новый, уютный дом будет просто сохнуть, а значит и потребление э/энергии будет несколько больше.

Чего боится ПЛЭН?

1. Сквозняков! Если вам жарко- поставьте терморегулятор на меньшую температуру, а не открывайте форточку. Система ПЛЭН не сжигает кислород. Поэтому дополнительной вентиляции она не требует.

2. Старайтесь, чтоб у Ваших дверей внизу был порожек ( в щели под дверью тоже бывает сквозняк). Думаю многие из нас чувствовали как «тянет по ногам».

3. Если в данный момент Вы не пользуетесь несколькими комнатами сразу ( дети приедут к выходным), закройте в них двери и поставьте значение терморегулятора на меньшее. Тогда потребление электроэнергии системой уменьшится.

4. Перед входной дверью очень большое пожелание иметь тамбур(веранду), чтобы холодный воздух не сразу попадал в дом, а отсекался в тамбуре.

Размерный ряд ПЛЭН:

Размер, м х м Напряжение, V Мощность эл. ,W Площадь, кв.м.
1 х 0,35
55		 60 0,35
1 х 0,35 73 60 0,35
1,5 х 0,35 110 89 0,525
2 х 0,35 110 119 0,7
2,5 х 0,35 220 149 0,875
3 х 0,35 220 179 1,05
3,5 х 0,35 220 208 1,225
4 х 0,35 220 238 1,4
4,5 х 0,35 220 268 1,575
5 х 0,35 220 297 1,75
1 х 0,51 110 87 0,51
1,5 х 0,51 220 130 0,765
2 х 0,51 220 174 1,02
2,4 х 0,51 220 209 1,224
3 х 0,51 220 260 1,53
3,4 х 0,51 220 295 1,734
4 х 0,51 220 345 2. 04
4,6х 0,51 220 400 2,346
5 х 0,51 220 435 2,55
1 х 0,65 110 111 0,65
1,5 х 0,65 220 166 0,975
2 х 0,65 220 221 1,3
2,5 х 0,65 220 276 1,623
3 х 0,65 220 332 1,95
3,4 х 0,65 220 376 2,21
3,9 х 0,65 220 431 2,535
4,5 х 0,65 220 497 2,925
5 х 0,65 220 553 3,25


монтаж, характеристики, отзывы ⋆ Прорабофф. рф

Почему пленочный – это наиболее перспективный из новейших видов электронагревателей?

Идея использования инфракрасного тепла для обогрева помещений, а в особенности – для помещений, имеющих весьма значительную площадь, не нова. Чем отличается отопительная система ПЛЭН от прочих? С инфракрасным теплом человечество знакомо бесконечно давно. Любой открытый огонь, будь то жар костра или горящие в печи, камине дрова – все эти источники тепла излучают его в виде потока волн, находящихся в инфракрасном спектре. Именно такого рода волны излучаются и нагревателем ПЛЭН, работающим от поступающей электроэнергии.

Заранее предупреждаем своих читателей – необходимо покупать только запатентованные и сертифицированные компоненты ПЛЭН отопления, на данный момент такую возможность предоставляет компания «ЭСБ-Технологии»!!!

Что это означает на практике?

ПЛЭН – уникальный обогреватель. В числе его достоинств самое заметное – непосредственный, прямой нагрев поверхности предметов. Выгода здесь в том, что не тратится тепло на поднятие температуры воздуха в помещении. Наглядней всего эффект можно проследить, например, в огромном цехе. Если при температуре воздуха десять градусов Цельсия пытаться поднять ее до комфортных для работы шестнадцати градусов Цельсия, то с использованием конвективного тепла на это уйдет слишком много времени и электроэнергии. А система обогрева ПЛЭН не теряет энергию на поднятие температуры воздуха, сообщая тепло прямо на отапливаемую площадь, например, на зону работы станка, технологического оборудования.

Испускаемые электронагревателями инфракрасные лучи напрямую греют предметы, находящиеся непосредственно перед ними. В то же время, объекты, оказавшиеся в стороне, нагреваться не будут. Примером может служить использование такого вида отопления для обустройства кафе на улице. При температуре наружного воздуха ниже нуля столики и близлежащая территория, находящиеся под открытым небом, обогреваются так, как будто находятся под лучами июльского солнца в Сахаре. А в полуметре от зоны нагрева также холодно, как и на расстоянии сто метров от нее.

Материалы обшивки потолка, при которых разрешается установка отопления ПЛЭН

В нижеприведенной таблице показано тепловое сопротивление наиболее распространенных материалов, используемых для обшивки потолка. При этом обращаем Ваше внимание на максимально допустимое тепловое сопротивление для 125 Вт/м2 – 0,16м2оК/Вт, для 150 Вт/м2 – 0,13 м2оК/Вт, для 175 Вт/м2 – 0,13 м2оК/Вт. При использовании материалов, не включенных в эту таблицу, их тепловое сопротивление не должно превышать указанных значений.

Материал обшивки потолкаТепловая проводимость Вт/моКТолщина ммТепловое сопротивление м2оК/ВтТип элемента Вт/м2
125150175
Древесно-стружечная плита (плотность 600 кг/м3)
0,180,09дадада
100,10да данет
120,12дада нет
160,15данетнет
Древесно-стружечная плита (плотность 800 кг/м3)
0,1480,06дадада
100,08дадада
120,09дадада
160,12даданет
Деревянная обшивка
0,1480,6дадада
100,7дадада
120,9дадада
160,11даданет
180,13данетнет
200,16данетнет
Сухая штукатурка (гипсовый картон)
0,1360,05дадада
90,07дадада
130,10даданет
Древесноволокнистая плита (твердая)
0,133,2-0,02-дадада
6,40,04дадада
Древесноволокнистая плита (полутвердая)
0,1160,05дадада
90,08дадада
11,50,11даданет
Потолочная плитка
0,1460,04дадада
Фанера (береза)
0,1476,50,06дадада
90,08дадада
120,11даданет
150,14данетнет
180,16данетнет
Фанера (хвойные породы)
0,116,50,08дадада
90,11даданет
120,14данетнет
150,19нетнетнет
180,21нетнетнет
Натяжной потолок
0,140,17-0,250,001дадада

И в чем главная особенность  плен нагревателя?

Созданное оборудование, технологии обеспечили возможность применять пленочные инфракрасные обогреватели ПЛЭН повсеместно, в том числе в обычных, жилых домах. Чтобы осуществить монтаж пленки, иногда не требуется даже наличие специальных знаний. В небольших помещениях, в домашних условиях выполнение подключения возможно даже силами одного человека, без посторонней помощи.

Удобство применения плен в жилых домах

Чтобы понять, насколько удобно в жилом помещении  использовать ПЛЭН отопление, отзывы на которое свидетельствуют о многих его преимуществах, представьте, себе квартиру или дом без батарей отопления. Ничто не мешает свободному проходу к окну, не создаются неудобства при ремонте, тепло ощущается равномерно по всей площади комнаты. Почему? Ответ прост – пленочное отопление ПЛЭН размещается на самом просторном участке во всем доме, на потолке. Большое преимущество ПЛЭН в том, что с ним не пересушивается воздух в помещении. Как и другие виды электрообогрева, данный способ позволяет очень точно регулировать поддержание необходимой температуры. Но, благодаря нагреву излучением, комфортные условия достигаются удивительно быстро. После отключения такого отопления температура в воздухе поддерживается только благодаря нагретым предметам. Чем-то принцип этого вида отопления похож на принцип освещения:  включил прибор – светло, выключил – темно.

Варианты проектов

Многим нравится комфорт и удобства, обеспечиваемые нагревателем ПЛЭН, характеристики которого говорят сами за себя – кпд почти сто процентов, потребление энергии – 15-20 ватт на каждый квадратный метр смонтированного пленочного обогревателя, отсутствие зависимости от возможных сбоев в подаче электроэнергии. Технологические особенности изготовления обеспечивают надежность и пожаробезопасность такого отопления.

Большинство используют ПЛЭН отопление дома в тех случаях, когда необходимо поддержание комфортной температуры в автоматическом режиме и наименее затратным образом. В зависимости от особенностей конструкции здания, обогреватель может располагаться не только на потолке, но и на полу, а также на свободных, открытых участках стен. Данный вид отопления, кроме частных домов и квартир, имеет смысл применять, например, в больницах, детских садах, в школах, спортзалах, и, конечно, в больших производственных помещениях – цехах, гаражах, а также на открытых местах отдыха, например, на верандах кафе и ресторанов. Компактные кабины-сауны также используют такой вид обогрева.

Как монтировать ПЛЭН?

Требований не много. В первую очередь необходимо создать направленное отражение лучистой энергии в нужном направлении. Чтобы инфракрасные лучи не уходили за пределы отапливаемого помещения, вся площадь монтируемой пленки защищается специальным пористым фольгированным материалом, который служит подложкой. Если ПЛЭН монтируется на потолок, то подложка размещается над пленкой, между нагревателем и потолком. Если пленка укладывается на пол – подложку следует уложить на подготовленную поверхность пола, а сверху смонтировать ПЛЭН. В качестве пористой фольгированной подложки используют так называемый пенофол, представляющий собой специальным образом вспененный полиэтилен, который с одной стороны покрыт тонким слоем фольги.

Этот материал бывает разным по толщине, может иметь разные названия. Общим является то, что его следует укладывать так, чтобы между его пористой стороной и пленкой нагревателя находилась пленка фольги. В качестве укрытия для пленки следует использовать, например, ламинат на полу и декоративное покрытие на потолке. Обои на такой нагреватель не клеят. Монтаж ПЛЭН отопления предусматривает закрепление каждой полосы пленки при помощи пластиковых заглушек. Выполнить его несложно, главное не повредить, не пробить полоску проводника, через который идет ток. В противном случае всю такую полосу пленочного обогревателя придется заменить. Хотя подложку в обязательном порядке нужно укладывать стык в стык, нагревательную пленку можно закреплять с большими промежутками между ее полотнами. Например, на потолке закрепляют две или три полосы, располагая их от одной стены до другой, и чередуя их со свободным пространством примерно той же ширины, что и полоса пленки.

В чем достоинства и недостатки такой технологии обогрева?

Кроме указанных выше сохранения влажности и равномерности нагрева, следует упомянуть также отсутствие конвективного движения в воздухе, а значит, уменьшение вероятности возникновения сквозняков и перемещения пыли в комнате. Большим преимуществом можно считать простоту, а также минимальные сроки установки. Все, что необходимо – это иметь достаточные подведенные мощности электроэнергии. Технология сборки и установки всех элементов понятна и проста, поэтому не исключено, что многие умельцы смогут смонтировать отопление ПЛЭН своими руками.

Смонтированный обогреватель гарантировано будет поддерживать тепло в помещении в течение полувека или больше. Временное снижение или пропадание необходимого уровня напряжения в сети не влияет на работоспособность системы отопления. Для тех, кто выбрал отопление ПЛЭН, технические характеристики системы особенно важны. В числе основных – максимальная мощность, ее величина составляет 175 ватт на квадратный метр. Для комнаты размером 4х5 метров потребуется 3 полосы длиной 4 метра (приблизительно) и шириной 0,5 м. Итого площадь нагревательной пленки составит шесть квадратных метров. Соответственно, максимальная мощность обогревательного элемента на потолке не превысит 1,2 киловатта в час. А в реальности понадобится использование гораздо меньшей мощности. При этом питающее напряжение обычное – 220 вольт. Ток – 1,2 ампера.

В числе недостатков ПЛЭН – необходимость избирательного подхода к виду покрытий. Также немаловажно то, что общая стоимость этой системы на этапе строительства дома достаточно высока. Если ее необходимо встроить в квартиру или дом, которые уже давно построены, то потребуются дополнительные затраты и усилия. Монтаж отопления будет равнозначен капитальному ремонту. Суммарная стоимость электроэнергии, затраченной на обогрев всего помещения в течение одного года, сильно зависит от того, насколько продолжителен сезон максимального отопления, и как велики периоды поддержания минимально допустимой температуры. Если зимой дом обитаем постоянно, то не помешает продумать дополнительные элементы системы отопления, например, печь или камин.

И все же выгодность и удобство отопления с использованием ПЛЭН неоспоримы, поэтому так многочисленны ряды его сторонников.

Полезное видео на тему ПЛЭН отопления



принцип действия и особенности монтажа

Технология ПлЭн (пленочный электронагреватель) является одним из последних трендов в сегменте отопительных систем.

Отопление пленочными обогревателями отличается высокой эффективностью: за полтора часа функционирования ПлЭн температура в помещении повышается, в среднем на 10°С.

Установка системы обогрева ПлЭн не требует подключения дома к газовым или теплоснабжающим коммуникациям. Пленочные обогреватели могут применяться как в качестве дополнительного источника тепла, так и качестве основной отопительной системы.

Принцип действия системы отопления ПлЭн

Внешне электрообогреватели системы ПлЭн представляют собой пленку, которая крепится на ровные поверхности. Пленка может быть скрыта под декоративной отделкой.

Важно: для системы отопления ПлЭн в качестве отделки запрещено использование зеркальных и металлосодержащих декоративных материалов.

Внутреннее устройство ПлЭн состоит из алюминиевой фольги с размещенными на ней нагревательными элементами. Внешнее покрытие обеспечивает надежную защиту хрупких составляющих системы.

Технология ПлЭн реализует принцип инфракрасного отопления. При поступлении питания резистивные нагревательные элементы закрепленной на потолке системы начинают излучать электромагнитные волны в инфракрасном диапазоне.

Испускаемые волны нагревают поверхности, расположенные внизу — плоскость пола и крупную мебель. Затем происходит обратный процесс: поверхности начинают отдачу аккумулированной тепловой энергии, тем самым принимая пассивное участие в отоплении помещения.

Характерной особенностью ПлЭн является цикличность работы. 10% продолжительности цикла занимает излучение электромагнитных волн, в остальное время происходит теплоотдача. Автоматизация процесса обеспечивается действием терморегулятора.

Преимущества и недостатки

Среди неоспоримых преимуществ пленочных обогревателей выделяются следующие:

  • Неизменность уровня влажности в помещении.
  • Срок эффективной эксплуатации составляет более 50 лет.
  • Нет необходимости проведения планового сервисного обслуживания.
  • Экономный расход электроэнергии по сравнению с другими электрическими отопительными приборами.
  • Сравнительная простота монтажа и демонтажа.
  • Экологическая безопасность: в процессе эксплуатации не выделяются вредные вещества, а диапазон излучения ПлЭн сопоставим с диапазоном естественного излучения человеческого тела.
  • Полное отсутствие шума.
  • Работа ПлЭн обеспечивает максимально комфортное распределение тепла в помещении.

Среди недостатков пленочных электрообогревателей выделяются:

  • Сравнительно высокая стоимость.
  • Ряд строгих требований к установочным поверхностям.
  • Повышение расхода электроэнергии по сравнению со стандартными системами отопления.

Монтаж системы

Самым распространенных вариантом установки системы ПлЭн является крепление к потолку. При монтаже на другие поверхности эффективность использования значительно снижается.

Монтаж пленочного обогревателя не отличается сложностью. Однако из-за того, что монтажные работы сопряжены с определенными рисками и имеют ряд нюансов, гарантированный результат будет достигнут только при установке системы квалифицированным электромонтером.

Тем не менее допускается возможность самостоятельного монтажа и подключения к электросети при условии наличия необходимых навыков.

Внимание! В соответствии с рекомендациями производителя, к электромонтажу ПлЭн можно приступать только имея группу допуска по электробезопасности не ниже третьей.

Устанавливая ПлЭн самостоятельно прежде всего нужно позаботиться о создании необходимых условий:

  • Помещение должно быть теплоизолировано.
  • Высота потолка в помещении не должна превышать четыре метра.
  • Плоскость установки не должна иметь дефектов (неровностей и выступов).

Установка ПлЭн осуществляется на подложку из теплоизоляционного материала. В данном случае оптимальным вариантом при выборе теплоизолятора будут фольгированные утеплители, которые, кроме всего прочего, обеспечат дополнительный теплоотражающий эффект.

После монтажа теплоизоляционного слоя можно приступать к фиксации ПлЭн.

Важно: пленочный электрообогреватель нельзя разбирать, деформировать, а также подвергать химическим воздействиям.

Размещение и фиксация листов ПлЭн должны осуществляться с учетом требований и рекомендаций, приведенных в инструкции. Крепление к потолку можно производить при помощи строительного степлера.

При этом важно не нарушить целостность фольги и резисторов. Кроме того для эффективной работы необходимо покрыть листами ПлЭн не менее 70% площади потолка.

Расчет электроснабжения и последующие электромонтажные работы по подключению системы ПлЭн к электросети должны проводиться в строгом соответствии с инструкцией и существующими правилами и нормами проведения подобных работ.

Установка терморегулятора

Достижение максимальных показателей эффективности функционирования системы ПлЭн невозможно без установки терморегулятора.

Посредством мониторинга показателей температуры и их сравнительного анализа с заданными параметрами, происходит своевременное включение и выключение нагревательных элементов. Таким образом, в помещении поддерживается заданная температура.

Допустимый температурный диапазон для терморегулятора ПлЭн находится в пределе от 5°С до 30°С. Данный показатель позволяет применять пленочные обогреватели как в жилых, так и промышленных, складских, торговых и хозяйственных помещениях, а также в помещениях социального назначения.

В данном случае единственным ограничителем является высокий уровень влажности в помещении.

Установка терморегулятора для ПлЭн, как и монтаж основной системы, не отличается сложностью, но имеет ряд требований и особенностей:

Терморегулятор должен быть установлен на открытом участке стены на расстоянии не менее одного метра от уровня пола и на значительном отдалении от отопительной системы.

Внимание! Попадание прямых солнечных лучей на терморегулятор для ПлЭн отопления недопустимо.

Терморегулятор не должен находится в непосредственной близости от оконных и дверных проемов, а также в местах с постоянными сквозняками.

Система ПлЭн превосходит прочие электрические обогревательные приборы по эффективности, компактности, безопасности и обеспечению комфортного температурного фона в помещении.

Несмотря на значительные денежные вложения на момент покупки и в начальный период эксплуатации, установка системы ПлЭн окупится в течении ближайшего времени. Кроме того пленочные обогреватели не требуют периодического обслуживания и весьма долговечны.

Отзывы об отоплении ПлЭн

Игорь, г. Калуга:

«Установил ПлЭн на потолке в домике на даче. В первое включение он прогревался более суток. Зато потом температура поднялась до комфортных +22°C и держалась в этом пределе.

В -4°C комната прогрелась до +15°C за два часа, но, даже с регулировкой, выше +23°C температура не поднималась. Ночью спать было комфортно, а когда утром супруга открыла антресоль, белье там тоже было теплое.

Единственный, хоть и спорный, недостаток ПлЭн — электричество расходует сильно, хоть и площадь небольшая. С другой стороны, калорифер расходует энергии гораздо больше».

Кирилл, г. Истра, Московская обл.:

«В 2012 году установил в своем доме пленочный лучистый электронагреватель. Смонтировали за два дня, с тех пор все работает как часы.

За все 5 лет использования никаких нареканий не возникло — комфортная температура держится стабильно. Нет ни радиаторов, ни котла, ни труб — полезный объем не занят громоздкими конструкциями.

Плюс ко всему — воздух не «пересушен», влажность остается на нужном уровне. С моей астмой это очень важно. Об установке пленочного электронагревателя ни разу не пожалел».

Денис, г. Сасово, Рязанская обл.:

«У нас маленький ребенок, поэтому важно поддерживать в помещении комфортную температуру. С установкой отопления системы ПлЭн в загородном доме отпала необходимость каждое утро топить печь.

Термометр в доме всегда показывает одинаковые значения. В доме всегда тепло, но не душно. Доволен покупкой, даже посоветовал соседям. Поставившие по моему примеру систему ПлЭн тоже очень довольны».

Как работает технология отопления ПлЭн узнайте из видео ниже:

Какой тип установки вам подходит

  • 3 минуты на чтение

В этой статье

В этом разделе описаны различные варианты установки Windows Admin Center, включая установку на ПК с Windows 10 или сервер Windows для использования несколькими администраторами. Чтобы установить Windows Admin Center на виртуальной машине в Azure, см. Развертывание Windows Admin Center в Azure.

Не рекомендуется использовать Windows Admin Center для локального управления тем же сервером, на котором он установлен. Для управления сервером используйте Windows Admin Center для удаленного подключения к серверу с управляющего ПК или другого сервера.

Установка

: Типы

Локальный клиент Сервер шлюза Управляемый сервер Отказоустойчивый кластер
Установите на локальном клиенте Windows 10, который подключен к управляемым серверам.Отлично подходит для быстрого старта, тестирования, специальных или небольших сценариев. Установить на назначенный сервер шлюза и получить доступ из любого обозревателя клиента с подключением к серверу шлюза. Отлично подходит для масштабных сценариев. Установить непосредственно на управляемый сервер с целью удаленного управления сервером или кластером, в который он входит. Отлично подходит для распределенных сценариев. Разверните в отказоустойчивом кластере, чтобы обеспечить высокую доступность службы шлюза. Отлично подходит для производственных сред, чтобы обеспечить отказоустойчивость вашей службы управления.

Установка: Поддерживаемые операционные системы

Вы можете установить Windows Admin Center в следующих операционных системах Windows:

Платформа Режим установки
Окна 10 Локальный клиент
Windows Server полугодовой канал Шлюзовой сервер, управляемый сервер, отказоустойчивый кластер
Windows Server 2016 Шлюзовой сервер, управляемый сервер, отказоустойчивый кластер
Windows Server 2019 Шлюзовой сервер, управляемый сервер, отказоустойчивый кластер

Для работы с центром администрирования Windows:

  • В сценарии локального клиента: Запустите шлюз Windows Admin Center из меню «Пуск» и подключитесь к нему из клиентского веб-браузера, открыв https: // localhost: 6516 .
  • В других сценариях: Подключитесь к шлюзу Windows Admin Center на другом компьютере из клиентского браузера через его URL-адрес, например, https://servername.contoso.com

Установка: Поддерживаемые веб-браузеры

Microsoft Edge (включая Microsoft Edge Insider) и Google Chrome протестированы и поддерживаются в Windows 10. Другие веб-браузеры, включая Internet Explorer и Firefox, в настоящее время не входят в нашу матрицу тестирования и поэтому не поддерживаются официально .В этих браузерах могут возникать проблемы с запуском Windows Admin Center. Например, Firefox имеет собственное хранилище сертификатов, поэтому вы должны импортировать сертификат Windows Admin Center Client в Firefox, чтобы использовать Windows Admin Center в Windows 10. Подробнее см. В разделе известные проблемы, связанные с браузером.

Цель управления: поддерживаемые операционные системы

Вы можете управлять следующими операционными системами Windows с помощью Windows Admin Center:

Версия Управление узлом с помощью Server Manager Управление через Cluster Manager
Окна 10 Да (через Управление компьютером) НЕТ
Windows Server полугодовой канал Есть Есть
Windows Server 2019 Есть Есть
Windows Server 2016 Есть Да, с последним накопительным обновлением
Сервер Microsoft Hyper-V 2016 Есть Есть
Windows Server 2012 R2 Есть Есть
Microsoft Hyper-V Server 2012 R2 Есть Есть
Windows Server 2012 Есть Есть

Примечание

Windows Admin Center требует функций PowerShell, которые не включены в Windows Server 2012 и 2012 R2. Если вы будете управлять ими с помощью Windows Admin Center, вам потребуется установить Windows Management Framework (WMF) версии 5.1 или выше на этих серверах.

Введите $ PSVersiontable в PowerShell, чтобы убедиться, что WMF установлен, и что версия 5.1 или выше.

Если WMF не установлен, вы можете загрузить WMF 5.1.

Высокая доступность

Вы можете включить высокую доступность службы шлюза, развернув Windows Admin Center в активно-пассивной модели на отказоустойчивом кластере.Если один из узлов в кластере выходит из строя, Windows Admin Center плавно переключается на другой узел, позволяя вам продолжать беспрепятственно управлять серверами в своей среде.

Узнайте, как развернуть Windows Admin Center с высокой доступностью.

План установки

— Перевод на французском языке — Примеры на английском языке

Ces examples peuvent contenir des mots vulgaires liés à votre recherche

Примеры peuvent contenir des mots familiers liés à votre recherche

План установки содержит конкретные инструкции относительно точек установки, типа и системы электропроводки, а также их соответствующих продольных сечений.

Ce plan d’exécution contiits précises sur les points d’installation et leur type, ainsi que sur le tracé de ligne, и соответствующие продольные секции для tracés de ligne.

Комплект, состоящий из соединительных розеток и секций проводки с предварительно изготовленными торцевыми штекерными соединителями, собирается в соответствии с планом установки и списком деталей.

План исполнения и номенклатура, позволяющая композитору, составлять комплекты экипировки и разделы линий связи, не являются экстремистами, пребывающими в процессе использования.

Да. Рассмотрим, например, концептуальные работы, которые состоят только из плана установки без физического объекта, который может быть инвентаризирован и сохранен, или эфемерные работы, которые со временем распадаются и распадаются.

Oui. Pensons, par instance, aux œuvres conceptuelles qui стабильный seulement d’un simple plan de montage , sans objet physique à creatorier et à conserver en reserve, ou bien aux œuvres éphémères qui se décomposent avec le temps.

Изюминкой программного обеспечения является план установки с трубами системы, нарисованными САПР. При этом специалист может объяснить своему клиенту способ укладки MULTIBETON на основе соответствующего проекта разработки.

L’un des points forts du logiciel est le plan de montage avec les tube du système dessinés par CAO. L’expert peut ainsi explore le processus depose MULTIBETON au moyen du projet de construction présenté à son client.

Для того, чтобы обеспечить возможность выполнения электромонтажа в здании неспециалистом, план установки составляется с помощью компьютерного устройства планирования с использованием плана здания.

Pour permettre la réalisation d’une installation électrique dans un bâtiment, même par un un spécialiste, un plan d’exécution est établi par un système de concept helpée par ordinateur à l’aide d’un plan de montage.

ввод в эксплуатацию беспроводных сетевых устройств согласно плану установки

Сегодня я пошел в кафе галереи Кома в Ясаке и принес несколько своих работ, чтобы сделать план установки .

Aujourd’hui j’allai au cafe de galerie Koma à Yasaka en portant quelques une de mes oeuvres d’art pour faire un plan d’installation .

оборудование должно быть правильно установлено в соответствии с планом установки

Он также начал развертывание плана установки интеллектуального счетчика для 625 000 клиентов в штате Мэн.

L’entreprise a également commencé le déploiement de 625000 compteurs Intelligent au Maine.

Дополнительные собранные средства пойдут на завершение кровли здания, которое в настоящий момент не входит в план установки .

Les fonds Supplémentaires recueillis serviront à remplir la surface du toit de l’immeuble, qui n’est actuellement pas partie du plan d’installation .

Если у вас есть план установки , соответствующий муниципальным требованиям, поговорите со своими соседями.

После того, как план установки стены завершен, изготавливаются необходимые элементы.

Après la validation du plan de pos , les éléments sont fabriqués.

Монтажу способствует план установки , в котором выделены все области и элементы.

Поза является облегченной для плана позы qui indique chaque surface et chaque élément.

Загрузите план установки (.pdf)

Технология оптических измерений от HBM FiberSensing поддерживает мониторинг деформации и температуры в предварительно напряженных стяжных шпильках, используемых для армирования (план установки см. На рисунках 1 и 2).

Оптическая технология HBM FiberSensing дает разрешение на наблюдение за контрольными объектами и измерением температуры в условиях, когда требуется предварительная проверка (план , план , установка , рис. 1 и рис. 2).

Дровяные печи Для установки любого дровяного устройства, пожалуйста, приложите подробный план установки и инструкции по установке производителя.

Poêles à Bois Pour l’installation de tout appareil au bois, veuillez joindre un plan d’installation détaillé et le mode d’installation du factory.

План установки автоматического спринклера водой под давлением должен быть представлен в инспекционный орган для изучения перед установкой системы.

Avant le montage de l’installation automatique de diffusion d’eau sous pression, un plan d ‘ installation doit être soumis à la Commission de visite pour contrôle.

Пример видеоролика До мер После измерений План установки моста модель (5,814 КБ) Пояснения к данным Данные, объясняющие метод строительства моста.

Рекламный фильм Avant les mesures Après les Mesures Plan d’installation d’un pont (5 814KB) Explications des données Ces données, Explications of the un pont de construction d’un pont.

Реальные сценарии: ознакомьтесь со сценариями использования, чтобы создать план установки , который соответствует конкретным потребностям вашей организации

Реализация сценариев: использование специальных возможностей для создания плана установки соответствующих специальных предложений для вашей организации.

составление плана установки и расчет необходимого количества травы и материалов

la расчет du Quantité nécessaire de gazon et materiaux

Использование планов развертывания во время установки SAS®

Что такое план развертывания?

  • План развертывания — это информация о программном обеспечении, которое должно быть установлено и настроено на каждом компьютере в развертывании SAS.
  • План развертывания хранится в файле plan. xml. План представляет собой описание топологии вашей системы SAS на основе XML. Подобно поэтажному плану архитектора, план развертывания описывает предполагаемую окончательную программную среду SAS.
  • План развертывания включает программное обеспечение SAS, а также стороннее программное обеспечение, включая сервер веб-приложений (например, JBoss, WebLogic, WebSphere). Вы должны указать сервер веб-приложений, который собираетесь использовать, даже если он уже установлен.Это связано с тем, что мастер развертывания SAS ® настраивает и развертывает программное обеспечение SAS с параметрами, специфичными для каждого веб-сервера.

Стандартные планы развертывания по сравнению с индивидуальными

Стандартный план развертывания описывает общую конфигурацию. Эти планы по умолчанию хранятся в SAS Software Depot. Пользовательский план развертывания создается для конкретного сайта представителем SAS.

Использование стандартного плана развертывания

SAS поддерживает библиотеку стандартных планов развертывания. Стандартные планы развертывания, перечисленные ниже, совпадают с планами развертывания SAS Deployment Wizard. Одним из преимуществ загрузки стандартного плана развертывания из Интернета является наличие всех дополнительных файлов, которые вы получаете вместе с файлом plan.xml. Один из самых важных файлов — это контрольный список того, что вам нужно сделать перед началом установки. (Например, установка стороннего программного обеспечения, настройка идентификаторов пользователей и т. Д.).

SAS ® 9.2 Файлы стандартного плана

http: // support.sas.com/demosdownloads/sysdep_t3.jsp?packageID=000501

SAS ® 9.3 Файлы стандартного плана

http://support.sas.com/demosdownloads/sysdep_t6.jsp?packageID=000803&jmpflag=N

SAS ® 9.4 Файлы стандартного плана

https://support.sas.com/downloads/browse.htm?cat=91

Планы развертывания также можно получить на веб-странице Загрузки и исправления.

дополнительных файлов, которые вы получаете со стандартным планом развертывания с веб-сайта

  • контрольный список.pdf Контрольный список перед установкой в ​​формате Portable Document Format
  • checklist.rtf Контрольный список перед установкой в ​​формате RTF

  • details_diagram_for_ff.htm Представление «Схема — Детали» файла плана, оптимизированное для Firefox
  • details_diagram_for_ie.htm Представление «Схема — Детали» файла плана, оптимизированное для Internet Explorer

  • deploymentSteps_text.htm Информация о последовательности, показывающая каждое выполнение мастера развертывания SAS на машинах в вашей среде в том порядке, в котором они должны выполняться

  • индекс.html Вводный текст со ссылками на полезную документацию
  • plan.xml План развертывания, который используется мастером развертывания SAS для развертывания программного обеспечения SAS

  • summary_diagram_for_ff. htm Диаграмма-сводка файла плана, оптимизированная для Firefox
  • summary_diagram_for_ie.htm Схема-сводка файла плана, оптимизированная для Internet Explorer

Использование индивидуального плана развертывания

Стандартные планы развертывания, созданные для операционной системы Windows x64, также работают и в других операционных системах.Однако, чтобы указать операционную систему, отличную от Windows x64, вам необходимо создать индивидуальный план развертывания.

Если вы используете операционную систему, отличную от Windows, во время установки вы можете увидеть следующее примечание и предупреждение:

Примечание: Названия продуктов, выделенные жирным шрифтом, либо недоступны в этом заказе, либо не поддерживаются на этой платформе.

Предупреждение: Некоторые продукты не указаны для выбранной машины, потому что они либо недоступны в этом порядке, либо не поддерживаются на этой платформе. См. Предыдущее диалоговое окно для получения списка исключенных продуктов.

** Если вам нужен индивидуальный план развертывания , обратитесь к представителю отдела продаж.

Дополнительные ресурсы

Для получения дополнительной информации см. Следующую документацию:

Информация для представителей по установке SAS

Если вы не уверены, какой план нужен, выполните следующие действия:

Если требуется файл пользовательского плана, появится следующий экран.В этом случае клиенту необходимо связаться со своим представителем по оказанию профессиональных услуг или представителем по продажам, чтобы получить файл индивидуального плана:

  1. Перейдите на https://support.sas.com/sastools/sites.
  2. Введите адрес электронной почты или номер сайта технической поддержки под . Укажите адрес электронной почты представителя SAS сайта клиента или номер сайта технической поддержки и нажмите Продолжить .
  3. Щелкните синий номер сайта технической поддержки на странице «Сайты установки программного обеспечения SAS».
  4. Нажмите кнопку Go рядом с раскрывающимся меню SAS Software Orders.
  5. Выберите номер заказа и в конце строки в разделе «План развертывания» щелкните Требуется план .
Операционная система и информация о выпуске
9 0037
SAS System Base SAS CMS
z / OS
Z64
Microsoft® Windows® для 64-битных систем на базе Itanium
Microsoft Windows Server 2003 Datacenter 64-битная версия
Microsoft Windows Server 2003 Enterprise 64-битная версия
Microsoft® Windows® для x64
OS / 2
Microsoft Windows 95/98
Microsoft Windows 2000 Advanced Server
Сервер Microsoft Windows 2000 Datacenter
Microsoft Windows 2000 Server
Microsoft Windows 2000 Professional
Рабочая станция Microsoft Windows NT
Microsoft Windows Server 2003 Datacenter Edition
Microsoft Windows Server 2003 Enterprise Edition
Microsoft Windows Server 2003 Standard Edition
Microsoft Windows Server 2003 для x64
Microsoft Windows Server 2008
Microsoft Windows Server 2008 для x64
Microsoft Windows XP Professional
Windows 7 Enterprise e 32 бит
Windows 7 Enterprise x64
Windows 7 Home Premium 32 бит
Windows 7 Home Premium x64
Windows 7 Professional 32 бит
Windows 7 Professional x64
Windows 7 Ultimate 32 бит
Windows 7 Ultimate x64
Windows Millennium Edition (Me)
Windows Vista
Windows Vista для x64
64-разрядная версия с поддержкой AIX
64 -бит Включено HP-UX
64-разрядный с поддержкой Solaris
ABI + для архитектуры Intel
AIX
HP-UX
HP- UX IPF
Linux
Linux для x64
Linux на Itanium
OpenVMS Alpha
OpenVMS на HP Integrity
Solaris
Solaris для x64
Tru64 UNIX
* Для выпусков программного обеспечения, которые еще не являются общедоступными, фиксированный Релиз — это релиз программного обеспечения, в котором планируется устранить проблему. исправлено.

План установки — Как сокращается план установки?

Фильтр категорий: Показать все (167) Наиболее распространенные (4) Технологии (28) Правительство и военные (51) Наука и медицина (43) Бизнес (31) Организации (21) Сленг / жаргон (11)

909 909 909 IP Указатель Натяжной ролик 90 038 Процедура
Аббревиатура Определение
IP Интернет-протокол
IP Интеллектуальная собственность
IP Пилот-инструктор
IP Травмированное лицо
IP Интернет-провайдер
IP International Paper
IP В частности
IP Защита информации
IP Обработка информации
IP Промышленная собственность
IP Международный Защита (CENELEC)
IP Защита инфраструктуры ection
IP Обработка изображений
IP Вход
IP В процессе
IP Лично
IP Заинтересованное лицо
IP Процедура установки
IP Повышенная производительность (модернизированный M1IP основной боевой танк M1)
IP Информационная политика
IP В позиции
IP Innings Pitched (бейсбол)
IP Индустриальный парк
IP Промышленная политика
IP План реализации
IP Промышленное производство
IP В перспективе (средняя школа Стуйвесант l, студенческий журнал, Нью-Йорк)
IP iPod (Apple)
IP Защита доходов (страхование по инвалидности)
IP Промышленный протокол
IP Институт физики
IP Информационный документ
IP Панель приборов
IP Ipswich (почтовый индекс, Великобритания)
IP Целочисленное программирование
IP Защита от проникновения (Стандарты МЭК)
IP Поставщик информации
IP Межперсональный
IP Отраслевая практика
IP Innocence Project
IP Внутренний Протокол
IP Инвестиционная программа
IP Важное лицо
IP Указатель инструкции
IP Информационный специалист
IP Международный партнер
IP Железная труба
IP Стационар (здравоохранение и счета)
IP Исходное положение (Министерство обороны США)
IP Индуцированная поляризация
Профилактика инфекций
IP Независимость
IP Начальное производство
IP Программа интерфейса
IP Иммунопреципитация
IP Инвестиционный порт фолио
IP Процедура внедрения
IP Внутрибрюшинно (область внутри брюшной полости, содержащая органы брюшной полости)
IP Международный президент
IP Поощрение инвестиций
IP Индивидуальный провайдер
IP Полиция Ирака
IP Сохранение идентичности (зерна)
IP Indiana Pacers
IP (Международный приоритет ) коммерческие перевозки; FedEx)
IP Выпускной доклад
IP Институт нефти
IP Продвижение отрасли
IP Начальная точка
IP Пиренейский полуостров
IP Интегрированный процесс
IP План интеграции
IP Iron Pin (съемка)
IP Процесс прерывания (протокол TELNET)
IP Interactive Publishing
IP Интегрированная программа (s)
IP Планы улучшений (разработка земель)
IP Идентифицированный пациент (поведение)
IP Межфаланговый
IP Процедуры проверки
IP План установки
IP Информационная публикация
IP Точка пересечения
IP Интеллектуальное периферийное устройство
Integrated Program (Сингапурская образовательная программа)
IP Промежуточная точка
IP Промежуточная молитва
IP Ходатайство о несостоятельности
IP Набор инструментов 61
Промежуточное давление
IP Интерстициальная пневмония
IP Потенциал ионизации
IP Incontinentia Pigmenti
IP Зараженные помещения (US FEMA)
IP Индивидуальная защита
IP Поощрительная выплата
IP Предварительная подготовка к ишемии
IP Партнер-исполнитель
IP
IP Интегрированная упаковка
IP Industry Pack
IP Институциональный план
IP Интенсивное производство
IP План проверки
IP Инжекторный насос (дизельные топливные системы)
IP Протокол межсетевого взаимодействия (DEC)
IP Панель индикаторов
IP Внутренняя проницаемость
IP
IP Обработка данных
IP Индивидуальная психология (Альфред Адлер)
IP Мусоросжигательный завод (предприятие по переработке отходов)
IP Индивидуальное разрешение
IP Пьяный человек (правоохранительные органы)
IP Iron Project
IP Гранулы льда
IP Внутренний пилот (Беспилотные летательные аппараты)
IP Информация и планирование (US FEMA)
IP Instytut Polnocny (польский: North Institute)
IP Застрахованное имущество
IP Illinois Power Company
IP Пункт выдачи t (различное применение)
IP Производство изотопов
IP Обработка изображений
IP Профилактика инфекций
IP Интеллектуальная проблема
IP
IP
IP Индийская фармакопея
IP Реализация плана
IP Внутренняя обработка
IP Interproject
IP Interpositive (фотография) 37
IP
IP Внутренняя публикация
IP Интермодуляционный продукт
IP Брошюра с инструкциями
IP Международная фармакопея
IP Информацияa l Программа
IP International Provisioning (Sprint)
IP Изолированный персонал (Joint)
IP Процедура работы с прибором (авиация)
IP Itinerário Principal
IP Intelligent Pig (трубопроводная промышленность)
IP Интерактивный процессор
IP Регистр приоритета прерывания (регистр микроконтроллера Intel 8051) IP Первоначальное прессование
IP Indian Posse (тюремная бригада)
IP Индексированная цена
IP Изолированная платформа
IP Местный персонал
IP Интеллектуальный ce Plot
IP Inter Positive (материалы для кино)
IP Промежуточный процессор
IP Irresistible Poison (фанфики)
IP Информация Табличка
IP Табличка с инструкциями
IP Идентификация положения
IP Вдыхаемая частица
IP Портал для пехоты (компьютерная игра Natural Selection)
IP Погружной насос
IP Ирландский вымпел (на сленге военно-морского флота — свободные завязки на униформе)
IP Iniciació a la Programació (курс Политекнического университета Каталонии)
IP Периферийное устройство разведки 9003 8
IP Непосредственный прошлый офис (кроме National Commodore)
IP Порт доступа ISDN (ITU-T)
IP Документ об анализе изображений (NIMA)
IP Instituti I Pyjeve (албанский: Институт леса и пастбищ)
IP Инспектор пенитенциарной системы

4. ПЛАНИРОВАНИЕ МЕСТА УСТАНОВКИ ПЛАНИРОВАНИЕ УСТАНОВКИ

1 4. УСТАНОВКА ПЛАНИРОВАНИЕ МЕСТА УСТАНОВКИ ПЛАНИРОВАНИЕ ОБОРУДОВАНИЯ РАСПАКОВКА KSU KSU МОНТАЖ KSU ЗАЗЕМЛЕНИЕ ЛИНИИ ПИТАНИЯ ЗАЩИТА ОТ ПЕРЕПАДОВ НАПРЯЖЕНИЯ УСТАНОВКА БЛОКА ПИТАНИЯ ВЫБОР НАПРЯЖЕНИЯ ПИТАНИЯ ПОДДЕРЖКА АККУМУЛЯТОРНОЙ БАТАРЕИ УСТАНОВКА ОТКАЗ ПИТАНИЯ УСТАНОВКА ПЕРЕДАЧИ ПЕРЕДАЧИ НАПРЯЖЕНИЯ В УСТАНОВКЕ KSU УСТАНОВКА ОТКАЗА ПИТАНИЯ В УСТАНОВКЕ ПЕРЕДАЧИ ПИТАНИЯ РАСШИРЕНИЕ KSU МДФ СОЕДИНИТЕЛЬНАЯ ПЛАТА УСТАНОВКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ КАРТРИДЖ УСТАНОВКА ПЕРЕКЛЮЧАТЕЛЬ НА ПЛАТЕ PP НА ПЛАТЕ MPB УСТАНОВКА РАЗЛИЧНОЙ ПЛАТЫ УСТАНОВКА ПЛАТЫ LCOB УСТАНОВКА УСТАНОВКИ МОДУЛЯ ETIB / DTIB / СЛОЖНАЯ УСТАНОВКА УСТАНОВКИ МОДУЛЯ ETIB / DTIB / СЛОЖНАЯ УСТАНОВКА RSF (MEMU) УСТАНОВКА МОДЕМ БЛОК УСТАНОВКА (MODU) УСТАНОВКА БЛОКА ОПРЕДЕЛЕНИЯ ТОНА ПРОГРЕССА ВЫЗОВА (CPTU) УСТАНОВКА БЛОКА ИЗМЕРЕНИЯ ВЫЗОВА (CMU) УСТАНОВКА БЛОК РАСШИРЕНИЯ ПАМЯТИ EDVU (EDVU-4Mb) УСТАНОВКА УСТАНОВКА УСТАНОВКИ УСТАНОВКИ УСТАНОВКИ ПАМЯТИ DVU УСТАНОВКА УСТАНОВКИ УСТАНОВКИ DMB ХВОСТ — УСТАНОВКА КРЫШКИ KSU ХВОСТ СРОК ПРОЦЕДУРА ИНАЦИИ УСТАНОВКА ГАРНИТУРЫ ПОДКЛЮЧЕНИЕ DSS / DLS ДВЕРНАЯ СТАНЦИЯ УСТАНОВКА ОДНА ЛИНИЯ УСТАНОВКА МОДУЛЯ ЦИФРОВЫХ ДАННЫХ УСТАНОВКА МОДУЛЯ ЦИФРОВЫХ ДАННЫХ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ДЛЯ Aria УСТАНОВКА СИГНАЛИЗАЦИИ ГРОМКОГО ЗВУКА И КОНФИГУРАЦИЯ СТРАНИЦЫ В СИСТЕМЕ УСТАНОВКИ СИГНАЛИЗАЦИИ UNIT / PRIU INSTALLATION BRIB / BRIU INSTALLATION STIB УСТАНОВКА (интерфейсная плата S0 или T) ТОЧКИ ПРОВЕРКИ УСТАНОВКИ Aria Communications Pty Ltd.

2 4. УСТАНОВКА 4.1 ПЛАНИРОВАНИЕ ОБЪЕКТА Ключевые телефонная система Aria-162 не должна подвергаться суровым условиям окружающей среды. Для обеспечения легкого обслуживания и надежной работы при планировании установки системы необходимо учитывать несколько факторов. Перед установкой KSU и подключением всегда помните следующее: A) KSU предназначен для настенного монтажа или установки на прочной полке.B) Требуется GPO на 240 В 10 А с отдельным предохранителем. Клемма заземления GPO должна быть подключена к P.E. здания. C) KSU должен располагаться в центре, и необходимо следить за тем, чтобы длина кабеля оставалась в пределах предписанной длины. D) Расположение телефонных каналов или кабельных трасс. E) Хорошо вентилируемое помещение с диапазоном температур 0-50 градусов C, рекомендуемым диапазоном температур градусов C и диапазоном влажности 10-95% (без конденсации). Е) Освещение и доступность КСУ для обслуживания. G) Защита от затопления, легковоспламеняющихся материалов, чрезмерной пыли и вибрации.H) Избегайте близости радиопередающего оборудования, аппаратов дуговой сварки, копировальных аппаратов, персональных компьютеров и другого электрического оборудования, которое может создавать электрические помехи. ПРИМЕЧАНИЕ. Некоторые компьютерные терминалы излучают высокие уровни электромагнитных помех! Осторожно! I) TRC должен быть установлен в соответствии со стандартами AUSTEL, где указана синхронизированная вспышка заземления для LCOB. Aria Communications Pty Ltd / 7/00

3 4.2 ПЛАНИРОВАНИЕ УСТАНОВКИ A) Система Aria-162 была спроектирована как система сменного типа, чтобы иметь возможность расширения до 162 портов. B) Новые функции. Платы, такие как LCOB, LCOBE, ETIB, DTIB, SLIB24, SLIB48, SLIB2E, SLIB4E, PRIB, PRIU, BRIB, BRIU, DCOB, могут быть установлены в систему всякий раз, когда это необходимо для увеличения емкости системы. C) Новые программные пакеты с расширенными функциями будут коммерчески доступны в соответствии с рекомендациями. 4.3 РАСПАКОВКА ОБОРУДОВАНИЯ KSU A) Извлеките блок обслуживания ключей из транспортной коробки и поставьте его вертикально на ровной рабочей поверхности крышкой вперед.Поверните 2 винта на передней части корпуса на пол-оборота, наклоните крышку и поднимите, чтобы снять. Удалите все упаковочные материалы из KSU и проверьте на предмет повреждений при транспортировке. При получении KSU должен быть пустым. Внутри упаковки КСУ должен быть монтажный шаблон. В монтажном шаблоне указаны установочные размеры для шкафа расширения. Следует оставить место для будущего расширения в соответствии с шаблоном. Б) Перечисленные ниже элементы необходимы для работы с операционной системой. Количество и тип необходимых периферийных печатных плат зависит от размера устанавливаемой системы.Базовый блок питания KSU (PSU) Плата главного процессора (MPB) Дополнительная плата (MISB) Блок переключения при сбое питания (PFTU) Периферийные печатные платы Плата центрального офиса с автоматическим запуском (LCOB) Плата центрального офиса с автоматическим запуском (LCOBE) Электронный ключевой телефонный интерфейс Плата (ETIB) Плата цифрового клавишного телефона (DTIB) (одна обязательна) Плата телефонного интерфейса одной линии на 48 В (SLIB48) Плата интерфейса телефона одной линии на 24 В (SLIB24) Плата интерфейса телефона одной линии на 48 В (SLIB4E) Плата однолинейного телефонного интерфейса с 24 В (SLIB2E) 1 x 27-контактная рамка для телефонной трубки с крышкой на KSU Aria Communications Pty Ltd / 7/00

4 4. 3.2 МОНТАЖ KSU KSU монтируется следующим образом: A) KSU предназначен для настенного монтажа или установки на прочной полке, как показано на рисунке мм EXPAN SIONKSU B ASICKSU мм мм Рисунок 4.1 Размеры KSU Aria- 162 B) KSU не должен быть монтируется непосредственно на каменную кладку или сухую поверхность стены. К стене должен быть прикреплен деревянный щит (фанера или прессованная плита) достаточного размера для установки KSU. Монтажный шаблон KSU следует использовать для определения местоположения отверстий для винтов. Важно, чтобы соединительные блоки КСУ и МДФ монтировались на щите.См. Рисунок 4.2 для типичного монтажа. Вставьте 4 винта (№ 10 или больше) в заднюю панель и затяните достаточно, чтобы выдержать вес KSU. Когда KSU находится на месте, необходимо затянуть винты и надежно закрепить KSU. Aria Communications Pty Ltd / 7/00

5 + _ РАСШИРЕНИЕ KSU M D F + + _ B ASIC KSU M D F ПРЕДОХРАНИТЕЛЬ [250 В / 20 А] _ + 24 В постоянного тока 240 В переменного тока 50 Гц Рисунок 4. 2 Монтажные схемы Aria Communications Pty Ltd / 7/00

6 4.3.3 ЗАЗЕМЛЕНИЕ KSU PE обеспечивается через клемму заземления GPO 240 В перем. Тока. TRC будет установлен в соответствии с техническими стандартами AUSTEL. ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ ЛИНИИ. Рекомендуется, чтобы система Aria-162 была оснащена источником питания. -линейное устройство защиты от импульсных перенапряжений на ГПО.Системы, оснащенные такими устройствами, более устойчивы к повреждению от скачков напряжения в сети, чем незащищенные системы. Скачки напряжения в линии электропередач часто возникают во время операций переключения, особенно во время сильной грозы. устройства защиты от перенапряжения, отвечающих описанным здесь характеристикам, предотвратит или минимизирует ущерб от скачков напряжения в сети. Устройство защиты должно работать быстро и обеспечивать защиту от переходных процессов, превышающих 400 В. УСТАНОВКА БЛОКА ПИТАНИЯ Блок питания DOS, подключенный к системе, обеспечивает питание плат, ключевых станций и телефонов. Перед включением питания переключатель напряжения должен быть установлен на 240 В переменного тока. Блок питания должен быть установлен следующим образом: A) Распаковка блока питания DOS. B) Вставьте блок питания DOS в первый слот через НАПРАВЛЯЮЩУЮ РЕЙКУ печатной платы и полностью вставьте в КРАЙНЫЙ РАЗЪЕМ, используя ВХОД / ЭЖЕКТОР, полностью ВЫБОР НАПРЯЖЕНИЯ ПИТАНИЯ Блок питания DOS настроен на 240 В переменного тока на заводе перед отправкой. Aria Communications Pty Ltd / 7/00

7 4.3.7 УСТАНОВКА РЕЗЕРВНОГО АККУМУЛЯТОРА Система может иметь резервное питание от аккумулятора в случае потери переменного тока. Разъемы для аккумулятора расположены в передней части блока питания DOS. A) Должна быть предусмотрена отдельная внешняя батарея на 24 В постоянного тока или две отдельные батареи на 12 В постоянного тока. См. Раздел «Блоки резервного питания от батарей 26 Ач / 80 Ач», коммерчески предлагаемые Nortel. B) Две батареи 12 В постоянного тока последовательно подключены к BAT. +, — провод источника питания постоянного / переменного тока для основного шкафа. См. Рисунок 4.3. DOS POW ER W / B B U -48V / 1A (M AX) M ARKER B ATT + + 30V / 4.5A (M AX) + — ПРЕДОХРАНИТЕЛЬ 20A — M ARKER AC IN / 2 4 0 VB ATT — + 5V / 8A (M AX) -5V / 1.5A (M AX) ВНЕШНЯЯ БАТАРЕЯ B OX Рисунок 4.3 B Подключение батареи ASIC PSU C) Аккумулятор заряжается с помощью цепи зарядки, установленной в источнике питания переменного / постоянного тока для основного шкафа во время нормальной работы системы. Во время отключения питания переменного тока аккумулятор будет обеспечивать питание системы без прерывания питания. Aria Communications Pty Ltd / 7/00

8 D) Типичное время поддержки от емкости аккумулятора следующее: AMP HOUR Конфигурация системы (ПОРТ) RATING AH 2.5 HR 1,5 HR 0,8 HR 80 AH 8,0 HR 5,0 HR 2,5 HR Aria Communications Pty Ltd / 7/00

9 4. 3.8 БЛОК ПЕРЕДАЧИ ПИТАНИЯ (PFTU) Обеспечивает автоматическое прямое соединение 6 CO / PBX линий с 6 однолинейными телефонными аппаратами в случае сбоя питания в сети или отказа системного процессора. Эти однолинейные телефоны могут быть или не быть станциями внутренней связи ТА. Может быть два блока: один подключается к базовой мини-АТС, а другой — к расширенной мини-АТС.См. Таблицу 4-1, Таблицу 4-2 и Рисунок 4.4. M DF PFTU PFTU CO LCOB SLT C O T — IN C O R — IN C O R — O U T C O T — O U T S L T — T S L T — R M B M B C C RL1-6 S L I B 4 8/2 4 Рисунок 4.4 PFTU 6 LINES Подключение блока передачи при сбое питания Aria Communications Pty Ltd / 7/00

10 4.3.9 УСТАНОВКА БЛОКА ГЕНЕРАТОРА ЗВОНКОВ Если система Aria-162 оборудована телефонами с одной линией, блок генератора звонков должен быть установлен на KSU для обеспечения тока вызывного сигнала и питания для светодиодных ТА SLT со светодиодами ожидания сообщения. Если KSU расширения оснащен SLIB, для обеспечения тех же функций необходим другой RGU. См. Рисунок 4.5. На задней панели БКСУ есть две заглушки. Генератор звонков (при необходимости) в BKSU подключается к горизонтальному разъему, в то время как RGU в EKSU (если он установлен) подключается к вертикальному разъему в EKSU. РАСШИРЕНИЕ KSU R G U R I N G G E N E R A T O R B ASIC KSU R G U R I N G G E N E R A T O R Рисунок 4.5 Блок кольцевого генератора Aria Communications Pty Ltd / 7/00

11 УСТАНОВКА EXPANSION KSU Дополнительную KSU можно установить одновременно с базовой KSU или позже.В любом случае перед установкой необходимо отключить питание системы. A) Снимите крышку разъема на верхней стороне базовой мини-АТС. B) Расширяемый мини-АТС монтируется наверху базового мини-АТС. C) Подсоедините узел кабеля передачи данных между разъемом Champ на базовом KSU и разъемом Champ на дополнительном KSU (правая сторона задних панелей). D) Подсоедините подвесные кронштейны между основным шкафом и шкафом расширения. См. Рисунок 4.6 РАСШИРЕНИЕ KSU M DF B ASIC KSU DATA CAB LE ASS ‘Y M DF Рисунок 4.6 Расширение KSU Aria Communications Pty Ltd / 7/00

12 УСТАНОВКА КАБЕЛЯ ПИТАНИЯ ДЛЯ РАСШИРЕНИЯ KSU BKSU и EKSU получают питание от общих источников. Один резервный аккумулятор 24 В постоянного тока, 26 Ач / 80 Ач будет обеспечивать питание обоих мини-АТС в случае сбоя в электросети 240 В переменного тока. Кабель аккумулятора в сборе используется для соединения двух блоков питания DOS. Одного GPO 240 В перем. Тока достаточно для питания BKSU и EKSU.См. Рисунок 4.7. ЭЛЕКТРОПИТАНИЕ ДЛЯ РАСШИРЕНИЯ В КАБИНЕ ДОПОЛНИТЕЛЬНАЯ МОЩНОСТЬ / OBBUV / 1. 5 А (МАКС.) BATTACINV / 4. 5 А (МАКС.) / В / 8 А (МАКС.) — 5 В / 1. 5 А (МАКС.) A (MAX) BATTACINV / 4. 5 A (MAX) / V / 8 A (MAX) — 5 В / 1. 5 A (MAX) 2 4 VNNAHOUTPUT Рисунок 4.7 Подключение кабеля батареи Aria Communications Pty Ltd / 7/00

13 ПОДКЛЮЧЕНИЕ MDF MDF представляет собой отдельную главную распределительную раму, обычно в форме рамы KRONE с 27 направлениями, и используется для подключения внешних линий, аналоговых клавишных телефонов, цифровых клавишных телефонов, однолинейных телефонов, дверных станций и прямой станции. Выберите (DSS) Консоли и т. Д.См. Таблицу. УСТАНОВКА ПЛАТЫ Печатные платы, используемые для настройки системы, называются печатными платами. Печатные платы содержат компоненты, чувствительные к статическому электричеству, которые потребуют некоторых простых мер предосторожности во избежание повреждений. A) Храните все печатные платы в их защитных антистатических пакетах, пока они не будут установлены в мини-АТС. Все печатные платы, не помещенные в защитные пакеты, следует брать только за края карты. Б) Всегда используйте заземляющий браслет при работе с печатными платами. Это минимизирует возможность статического повреждения.Никогда не кладите незащищенную печатную плату на ковровое покрытие. ПРИМЕЧАНИЕ. 3-контактный разъем должен быть подключен к GPO 240 В переменного тока. В системе предусмотрены универсальные слоты, поэтому соотношение внешних линий и телефонных линий может быть свободно настроено до 162 портов в соответствии с требованиями пользователя. Все печатные платы, кроме MPB и LCOB, могут быть подключены / извлечены / извлечены во время включения. MPB и LCOB следует устанавливать / снимать после отключения питания. Печатные платы должны быть вставлены через НАПРАВЛЯЮЩУЮ РЕЙКУ для печатных плат и полностью вставлены в КРАЙНЫЙ СОЕДИНИТЕЛЬ с помощью IN / EJECTOR.См. Рисунок 4.8., Рисунок 4.9., Рисунок 4.10. И Рисунок Aria Communications Pty Ltd / 7/00

14 БП переменного / постоянного тока M P B M I D T D T D T D T L C L C L C S I I I I O O B B B B B B B B CO GDK-162 BASIC KSU (BBU) # 0 # 1 # 2 # 3 # 4 # 5 # 6 # 7 # 8 PFTU Рисунок 4.8 Базовый блок KSU, вид спереди после установки. Отображение назначения слотов на плате по умолчанию D D D D D D L L L AC / DC PSU T T T T T T C C I I I I I I O O B B B B B B B B B CO GDK-162 EXPANSION KSU # 9 # 10 # 11 # 12 # 13 # 14 # 15 # 16 # 17 PFTU Рисунок 4.9 Вид спереди на дополнительный мини-АТС после установки печатных плат. Отображение назначения слотов платы по умолчанию Aria Communications Pty Ltd / 7/00

15 DESOMDELL AC / DC PSU TTLPIVIIIXSUBBBBB 24 * * DVU * COBCOB CO GDK-162 EXPANSION KSU # 9 # 10 # 11 # 12 # 13 # 14 # 15 # 16 # 17 PFTU MMDESODLL AC / DC PSU PITTLPVCCBSIXUBBB COB GDK-162 BASIC KSU (BBU) # 0 # 1 # 2 # 3 # 4 # 5 # 6 # 7 # 8 PFTU Рисунок 4. 10 Вид спереди базовой и расширенной мини-АТС после установки печатных плат. * Назначение дополнительных слотов Aria Communications Pty Ltd / 7/00

16 42 CM FRONT 39 CM Рис. 4.11 Вид сбоку KSU после установки печатных плат и хвостовиков. Aria Communications Pty Ltd / 7/00

17 M D D E S O E M AC / DC PSU P C T T L P D I B O I I I X V S B B B B B B 24 CO GDK-162 KSU (BBU) PFTU Рисунок 4.12 Вид спереди KSU после установки PCB показывает пример назначения слотов платы с установленным DCOB. Блок питания переменного / постоянного тока M P / B D E S D M P R T T L V I B I I I I U S B / U B B B CO (BBU) PFTU Рис. 4.13. Вид спереди базовой мини-АТС после установки печатной платы, показывающий назначение разъемов платы по умолчанию с установленным ISDN PRA / BRA. Aria Communications Pty Ltd / 7/00

18 УСТАНОВКА КАРТРИДЖА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ Картридж с программным обеспечением содержит встроенное программное обеспечение для работы с системой. Перед тем, как MPB будет вставлен в KSU, программный картридж должен быть подключен к MPB через направляющую для программного картриджа. ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ НА ПЛАТАХ PP 1) В MISB, LCOB, DIDB, ETIB, DTIB, SLIB48, SLIB24, EDVU и DVU, во время нормальной работы переключатель нормальный / сервисный должен быть установлен в нормальное положение. 2) Если переключатель нормального режима / обслуживания установлен в положение обслуживания, плата переходит в нерабочий режим. Чтобы вынуть печатную плату из шкафа, переключатель нормального / служебного режима должен быть установлен в положение обслуживания.Печатную плату следует вытащить из шкафа после того, как погаснет светодиод. Светодиод in-use используется для проверки того, используется ли плата или нет. ПЕРЕКЛЮЧАТЕЛЬ НА ПЛАТЕ MPB DIP-ПЕРЕКЛЮЧАТЕЛЬ Описание: Переключатель 1: используется для защиты базы данных администратора. Если этот переключатель находится в положении ON, база данных администратора может быть изменена. Если этот переключатель находится в положении ВЫКЛ, базу данных администратора изменить нельзя. Переключатель 2: Переключатель 3: Переключатель 4: Переключатель 5: Переключатель 6: Переключатель 7: Переключатель 8: Когда принтер используется и подключается через разъем RS-232 на MPB, возможны два случая; во-первых, проверяется сигнал CTS (Clear-To-Send), во-вторых, он не проверяется.Если этот переключатель находится в положении ON, проверяется CTS. Если этот переключатель находится в положении OFF, CTS не проверяется. Трассировка команд / событий Вкл. / Выкл. (Активно Выкл.) Не определено Не определено Не определено Дамп состояния платы (Выкл.) Или нет (Вкл.) Для защиты базы данных администратора при сбросе (ActiveOff) Aria Communications Pty Ltd / 7/00

19 УСТАНОВКА РАЗЛИЧНОЙ ПЛАТЫ MISB состоит из цепей для различных функций, и соединение осуществляется на MDF через соединительный кабель Champ от MISB.MISB можно установить в любой слот от 1 до 17. См. Подключение к таблице 4-3. — ПОДКЛЮЧЕНИЕ ФОНОВОЙ МУЗЫКИ И МУЗЫКИ НА УДЕРЖАНИИ Музыка в режиме ожидания, а также фоновая музыка могут быть подключены через тюнер, магнитофон и т. Д., Предоставляемые заказчиком. Подключения для фоновой музыки и музыки при удержании выполняются с помощью штекерного разъема RCA. разъем jack на MISB. Есть два порта для фоновой музыки и музыки в ожидании. — КОНТРОЛЬ ГРОМКОГО ЗВОНКА ИЛИ ПОДКЛЮЧЕНИЕ РЕЛЕЙНОГО КОНТАКТА ОБЩЕГО НАЗНАЧЕНИЯ Система Aria-162 обеспечивает замыкание контактов реле для активации дополнительного внешнего сигнального оборудования во время звонка входящей городской линии.Есть 6 реле для контактов реле общего назначения. Используемые реле имеют максимальный номинальный ток 0,5 А / 24 Вольт. — ПОДКЛЮЧЕНИЕ ВНЕШНЕГО Пейджинга К системе Aria-162 можно подключить два внешних усилителя пейджинга. LIU, одобренный AUSTEL, должен использоваться для внешнего пейджинга (по одному на порт пейджинга). — ПОДКЛЮЧЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ СИГНАЛИЗАЦИИ На плате MISB есть порт СИГНАЛИЗАЦИИ, обеспечивающий функцию включения / выключения. Aria Communications Pty Ltd / 7/00

20 УСТАНОВКА LCOB 1) Системные слоты являются универсальными, и соединения линий CO / PABX должны быть расположены в MDF в соответствии с положением слота, в который вставлен LCOB. 2) Линии CO / PABX подключаются к MDF с помощью 50-жильного кабеля в зависимости от цвета провода. См. Таблицу) LCOB может быть вставлен в любой слот, кроме слота «0» основного шкафа и слота «9» статива расширения. Если количество LCOB меньше 4 на шкаф, рекомендуется устанавливать платы в слоты в правой половине шкафа. то есть слоты 5,6,7,8 основного шкафа и слоты 14,15,16,17 шкафа расширения. 4) В шкафу имеются соединители CO P1 / P2, которые подключаются к слотам 1-8 для основного, и к слотам для расширения, как показано на рисунке). Для LCOBE проверьте и убедитесь, что перемычка проходит через необходимые ссылки, отмеченные как AS для Австралия.См. Рисунок. Каждый слот имеет 6 линий (наконечник / кольцо). Aria Communications Pty Ltd / 7/00

21 ВХОД КАБИНЫ РАСШИРЕНИЯ AC / DC (ВЕРХНИЙ) P2 P1 PFTU S CO8 CO7 CO6 CO5 CO4 CO3 CO2 CO1 SLOTM PB B ВХОД КАБИНЫ ASIC (LOW ER) AC / DC P2 P1 PFTU S CO8 CO7 CO6 CO5 CO4 CO3 CO2 CO1 SLOT Рисунок 4. 14 Подключение внешней линии 5) Кабель от P1 (CO1-4) / P2 (CO5-8) в шкафу подключается к A1-30 A31-60 в MDF соответственно.Aria Communications Pty Ltd / 7/00

22 УСТАНОВКА ETIB / DTIB / SLIB / SLIB2E / SLIB4E ETIB / DTIB / SLIB / SLIB2E / SLIB4E можно установить в любой слот, кроме слота MPB. Соответствующий кабель Champ в MDF должен быть подключен к разъему Champ на ETIB / DTIB / SLIB. SLIB2E / SLIB4E: проверьте и убедитесь, что перемычка проходит через необходимые ссылки, отмеченные как AS для Австралии. См. Рисунок. Конфигурации проводки см. В Таблице 4-4 и Таблице 4-5. СОЕДИНЕНИЯ RS 232C MPB имеет два 9-контактных разъема RS-232 (вилка) на передней панели печатной платы для использования связи с MPB и принтером.ПОДКЛЮЧЕНИЕ ПОРТА SMDR 9-контактный порт RS 232C настроен как оконечное оборудование данных (DTE). Данные передаются на контакт 2 и принимаются на контакте 3. Случай 1 MPB Terminal 2 TX 2 3 RX 3 5 GND GND 5 9 PIN 9 PIN Случай 2 MPB Terminal 2 TX 2 3 RX 3 5 GND GND 7 9 PIN 25 PIN Перед подключением к терминалу, проверьте передающий и приемный контакты Терминала. ПРОТОКОЛ = СКОРОСТЬ ПЕРЕДАЧИ ДАННЫХ, 8 БИТОВ ДАННЫХ, 1 СТОПОВЫЙ БИТ, БЕЗ ЧЕТНОСТИ. Aria Communications Pty Ltd / 7/00

23 УСТАНОВКА УСТРОЙСТВА ПРИЕМНИКА DTMF (DTRU) Приемник DTMF используется для обнаружения тонального сигнала DTMF от однолинейных телефонов и внешних линий через LCOB для функции DISA.MISB имеет десять (10) цепей приемника DTMF, а DTRU имеет двенадцать (12) цепей приемника DTMF. MISB — это печатная плата, которую можно подключить к системе Aria-162, а DTRU — это дополнительная плата, которая подключается к MISB. В случае менее 10 приемников DTMF используется только MISB, но в случае более 11 приемников DTMF следует использовать DTRU, подключенный к MISB. Разъемы на DTRU должны быть подключены к разъемам conn1 и conn2 на MISB, как показано на рисунке. Как правило, это требуется, когда используется более 60 ТА.CONN1 16 DTRU CONN2 26 MISB Рисунок 4.15 УСТАНОВКА МОДУЛЯ РАСШИРЕНИЯ ПАМЯТИ DTRU (MEMU) MEMU увеличивает базовую емкость ОЗУ MPB, чтобы увеличить емкость записи SMDR с 900 до 10 000, как показано на рисунке MEMU CONN3 CONN2 MPB Рисунок 4.16 MEMU Aria Communications Pty Ltd / 7/00

24 УСТАНОВКА МОДЕМНОГО БЛОКА (MODU) MODU — это дополнительная плата на MPB для удаленного доступа, а также для загрузки данных в MPB. См. Схему подключения на рисунке Удаленный блок LCOB SLIB M ODU M PB RS-232 (PC ADM IN) RS-232 (SM DR) Рисунок 4.17 Схема подключения MODU MODU имеет два пути подключения, то есть путь удаленного подключения и внутренний путь RS-232. Оба пути нельзя использовать одновременно, потому что он подключен только к одному последовательному каналу связи MPB. Он будет подключен к выбранному пути программным обеспечением MPB. Режим байпаса или режим без байпаса: MPB может выполнять две функции одновременно, поскольку он имеет два канала последовательной связи. Один используется для внутреннего порта RS-232, а другой — для MODU. Вывод данных из порта SMDR или MODU может выполняться одновременно.Разъем conn2 на модуле MODU должен быть подключен к разъему conn5 на MPB и прикрутив два винта к MPB, как показано на рисунке Удаленное подключение — (MODE MODE PGM 58), выберите Baud Rate. Локальное соединение — (МОДЕМ в режиме BYPASS, PGM 58) должен использовать скорость 2400 бод. M P B RS232C СОЕДИНЕНИЕ. M ODU CONN5 20 Рисунок 4.18 MODU Aria Communications Pty Ltd / 7/00

25 УСТАНОВКА БЛОКА ОБНАРУЖЕНИЯ ТОНА ПРОГРЕССА ВЫЗОВА (CPTU) Это дополнительная плата на LCOB, используемая для обнаружения тонального сигнала прохождения вызова.Он состоит из трех цепей обнаружения тонального сигнала прохождения вызова и разъемов для подключения к LCOB. При установке CPTU LCOB следует извлечь из KSU и снова подключить после подключения. Разъемы на CPTU должны быть подключены к разъемам K14, K15 и K16 на LCOB / CTIB, как показано на рисунке (требуется для ACNR и обнаружения тонального сигнала.) K 1 4 K 1 5 CON1 6 CPTU CON2 4 CON3 KLCOB Рисунок 4.19 CPTU Aria Communications Pty Ltd / 7/00

26 УСТАНОВКА БЛОКА ИЗМЕРЕНИЯ ВЫЗОВОВ (CMU) CMU — это дополнительная плата на LCOB, используемая для обнаружения сигналов подсчета вызовов.Он состоит из одной схемы обнаружения сигнала учета вызовов и разъемов для подключения к LCOB. При установке CMU LCOB следует извлечь из KSU и снова подключить после подключения. Он используется только для одной городской линии. LCOB можно подключить максимум к 6 CMU. Разъемы на CMU должны быть подключены к разъемам K1-K7 K2-K8, K3-K9, K4-K10, K5-K11 и K6-K12 на LCOB, как показано на рисунке CM U K12 LCOB K7 CM U K6 K1 Рисунок 4.20 CMU Aria Communications Pty Ltd / 7/00

27 БЛОК РАСШИРЕНИЯ ПАМЯТИ EDVU (EDVU-4Mb) УСТАНОВКА EDVU имеет базовую оперативную память для хранения оцифрованных голосовых данных длительностью до 1048 секунд.Если требуется расширенное ОЗУ, можно использовать DMEU-2Mb или DMEU-4Mb. DMEU-2Mb имеет оперативную память для хранения дополнительных 524 секунд. в то время как DMEU-4Mb имеет оперативную память на 1048 секунд. дополнительной памяти. При установке любого DMEU на EDVU карту следует извлечь из KSU и снова подключить после установки DMEU. EDVU имеет два слота расширения для установки двух DMEU. Можно установить один DMEU-2Mb, или один DMEU-4Mb, или два из них, или любую их комбинацию.E xpansion 1 RSDMEU IN OUTDMEUE xpansion 2 EDVU Рисунок 4.21 EDVU / DMEU-4Mb Aria Communications Pty Ltd / 7/00

28 БЛОК РАСШИРЕНИЯ ПАМЯТИ DVU 2 Мб (DMEU-2Mb) УСТАНОВКА У DVU есть основная память RAM для хранения оцифрованных голосовых данных до 524 сек. Если требуется расширение оперативной памяти, можно использовать DMEU-2Mb. DMEU-2Mb имеет оперативную память для хранения оцифрованных голосовых данных длительностью до 524 секунд. При установке DMEU-2Mb необходимо извлечь DVU из KSU и снова подключить после установки DMEU-2Mb.Разъемы DMEU-2Mb должны быть подключены к разъемам conn6 и conn7 на DVU, как показано на рисунке. Требуется сброс программного обеспечения после повторной вставки DVU. Позволяет до 50 пользователей оставлять приветствия на DVU. D V U Рисунок 4.22 DMEU-2Mb Aria Communications Pty Ltd / 7/00

29 ПОДКЛЮЧЕНИЕ СТАНЦИЙ К системе Aria-162 можно подключать различные типы станций. В настоящее время для этой системы могут использоваться аналоговые ключевые станции типа GSX и GSX-E, а также цифровые ключевые станции GST.1) Аналоговому ключевому телефону необходимо четыре провода для подключения к системе Aria-162. Два провода используются для передачи голоса и отрицательного питания, а два других провода используются для передачи данных и положительного питания. Ниже приведены функции в зависимости от цвета проводов. См. Рисунок. Зеленый: Красный: Желтый: Черный: Голосовой наконечник, Голосовое кольцо с отрицательным питанием, Наконечник с данными с отрицательным питанием, Кольцо данных с положительным питанием, положительное питание 2) Цифровой ключевой телефон требует двух проводов для подключения к системе Aria-162.Они используются для передачи цифровых данных и подачи энергии. Только двухпроводное соединение поддерживает подключение устройств DKTU к оборудованию KSU. Ниже приведены функции в зависимости от цвета провода. См. Рисунок Зеленый: Красный: Наконечник данных, кольцо передачи данных положительного питания, отрицательное питание. 3) В следующей таблице показано максимальное расстояние между мини-АТС и ключевым телефоном. Aria Communications Pty Ltd / 7/00

30 Используемый провод () Электронный цифровой 2-проводный 0,6 мм Максимум 410 м Максимум 410 м 0.5 мм Максимум 285 м Максимум 285 м 0,4 мм Максимум 185 м Максимум 185 м ПРИМЕЧАНИЕ. Показаны первые две пары трехпарного кабеля. Белый B lue VT (зеленый) VR (красный) Белый B lue VT (зеленый) VR (красный) B отсутствует Красный DT (Y желтый) DR (B отсутствует) GRGRY BK Y BK АНАЛОГОВЫЙ KTU DIGITAL KTU Рисунок 4.23 Аналоговый и цифровой Подключение основного телефона Aria Communications Pty Ltd / 7/00

31 УСТАНОВКА ХВОСТОВ — КРЫШКА KSU После подсоединения монтажных хвостовиков установщик должен сдвинуть, а затем зафиксировать заглушку кабельного ввода KSU вправо относительно монтажных выступов.Это требование для всех установок цифровой телефонной системы Aria-162. ПРОЦЕДУРА ЗАВЕРШЕНИЯ ХВОСТОВ УСТАНОВКИ Используя подходящий монтажный инструмент, удалите достаточную внешнюю оболочку из ПВХ, чтобы обнажить металлический экранирующий материал, намотанный вокруг группы проводников. Осторожно удалите этот экранирующий материал, пока не будет обнажено необходимое количество кабеля витой пары для прокладки к точке подключения на MDF. Необходимо соблюдать осторожность, чтобы не сломать кабель и не обнажить проводящий материал внутри.Обычно используется точка подключения KRONE Insulation Displacement Type УСТАНОВКА ГАРНИТУРЫ GSX, GSX-E, цифровые ключевые телефоны были разработаны для работы со стандартными модульными адаптерами для гарнитуры и операторскими гарнитурами. Чтобы модифицировать телефон с цифровой клавиатурой GSX, GSX-E для поддержки внешней гарнитуры, подключите шнур адаптера гарнитуры к свободному разъему для телефонной трубки на основной телефонной базе. Вставьте шнур телефонной трубки в блок адаптера гарнитуры, как указано в инструкциях производителя гарнитуры.Затем в разделе 5 программирования, при программировании станции, необходимо отключить громкую связь, чтобы разрешить работу гарнитуры. После этого такие функции, как набор номера без снятия трубки и использование громкой связи в режиме громкой связи, становятся недоступными. Однако входящий пейджинг, тональный сигнал и фоновая музыка будут слышны через динамик клавиатуры. Затем клавиша Monitor (mon) управляет состоянием телефонной трубки при положенной или снятой трубке. СОЕДИНЕНИЕ DSS / DLS. Подключение DSS осуществляется таким же образом, как и подключение основного телефона.См. Рисунок Aria Communications Pty Ltd / 7/00

32 Белый Синий Нет Красный VT (Зеленый) VR (Красный) DT (Y желтый) DR (Отсутствует B) Белый Синий VT (Зеленый) VR ( Красный) GRGRY BK Y BK АНАЛОГОВЫЙ DSS / DLS Рисунок 4.24 Подключение DSS / DLS ЦИФРОВОЙ DSS / DLS Aria Communications Pty Ltd / 7/00

33 ДВЕРНАЯ СТАНЦИЯ ДЛЯ УСТАНОВКИ дверной станции Aria требуется 2-парный витой кабель (4-проводный) для подключения дверной станции к KSU / TPF, как показано ниже: Подключение терминалов дверного коммуникатора Подключение KSU / TPF терминалов GR W HITE VT RD СИНИЙ VR YL ЧЕРНЫЙ DT BK КРАСНЫЙ DR 2 -P и ПОДКЛЮЧЕНИЕ ОДНОЙ ЛИНИИ УСТАНОВКА ТЕЛЕФОНА SLIB48 или 24 используется для подключения однолинейных телефонов в системе Aria-162.Для однолинейного телефона требуется два провода. См. Таблицу) Однолинейные телефонные соединения; БЕЛЫЙ СИНИЙ VT (ЗЕЛЕНЫЙ) VR (КРАСНЫЙ) G R Y BK 2) В следующей таблице показано максимальное расстояние между мини-АТС и однолинейными телефонными устройствами (расстояние шлейфа). Aria Communications Pty Ltd / 7/00

34 Использованный провод SLIB24 (300) SLIBOPX (1800) 0,6 мм 2450M 14700M 0,5 мм 1700M 10200M 0,4 мм 1000M 6500M УСТАНОВКА МОДУЛЯ ЦИФРОВЫХ ДАННЫХ Подключите МОДУЛЬ ЦИФРОВЫХ ДАННЫХ к персональному компьютеру с помощью RS — Соединительный кабель 232C и настройки ПК по умолчанию: скорость передачи 9600 бод, длина данных 8 бит, отсутствие четности и один стоповый бит.Подключите модульный разъем DIGITAL DATA MODULE к KSU с портом цифровой ключевой станции сервисного устройства цифровых ключей с помощью линейного кабеля. Затем должен загореться индикатор питания МОДУЛЯ ЦИФРОВЫХ ДАННЫХ. В это время МОДУЛЬ ЦИФРОВЫХ ДАННЫХ должен быть подключен только к порту цифровой станции с четным номером и не подключайте какое-либо цифровое устройство к порту станции со следующим нечетным номером. Если вы подключите цифровую ключевую станцию ​​к порту станции с нечетным номером, который является следующим номером МОДУЛЯ ЦИФРОВЫХ ДАННЫХ, то МОДУЛЬ ЦИФРОВЫХ ДАННЫХ не будет работать, и цифровая ключевая станция будет работать нормально.Порт цифровой ключевой станции можно подключить к МОДУЛЮ ЦИФРОВЫХ ДАННЫХ, затем подключить адаптер ARLEC AD / DC к МОДУЛЮ ЦИФРОВЫХ ДАННЫХ и подключить цифровую станцию ​​к модульному разъему МОДУЛЯ ЦИФРОВЫХ ДАННЫХ с помощью линейного кабеля. ПРИМЕЧАНИЕ. 1 * Блок питания ARLEC 240 В переменного / постоянного тока, поставляемый NORTEL. Aria Communications Pty Ltd / 7/00

35 Четный номер Цифровой порт Цифровой модуль данных GDK Digital Keyset GDK-162 KSU 240V AC / DC адаптер Компьютерный терминал с портом связи и программным обеспечением связи Рис. 4.25 Подключение модуля данных Aria Communications Pty Ltd / 7/00

36 DKTU DM CONNECT BUTTON EVEN NO. ПОРТ МОДУЛЬ ЦИФРОВЫХ ДАННЫХ ПОРТ RS232C COMMS IBM PC ИСПОЛЬЗОВАНИЕ PROCOM GDK KSU TERMINAL A EVEN NO. ПОРТ DKTU МОДУЛЬ ЦИФРОВЫХ ДАННЫХ RS232C COMMS ПОРТ IBM PC ИСПОЛЬЗУЕТ PROCOM (ПЕЧАТЬ НА) ТЕРМИНАЛ B КНОПКА ПОДКЛЮЧЕНИЯ ПРИНТЕРА DM Рисунок 4.26. Обмен цифровыми данными — ТЕРМИНАЛ A модуля данных УСТАНАВЛИВАЕТ ВЫЗОВ ДАННЫХ В соответствии с Руководством пользователя DDM. ТЕРМИНАЛ «B» НАХОДИТСЯ В РЕЖИМЕ «ПРИНТЕР ВКЛЮЧЕН», И ЛЮБЫЕ ДАННЫЕ, ОТПРАВЛЯЕМЫЕ С ТЕРМИНАЛА «A», БУДУТ ПЕЧАТНЫ НА ТЕРМИНАЛ «B».КОГДА ПЕРЕДАЧА ДАННЫХ ЗАВЕРШЕНА, НАЖМИТЕ КНОПКУ ПОДКЛЮЧЕНИЯ DDM НА DKTU НА ТЕРМИНАЛЕ «A». ТЕРМИНАЛ «B» МОЖНО БЫТЬ ОСТАВЛЕНЫ НА ЛИНИИ. Aria Communications Pty Ltd / 7/00

37 МОДУЛЬ ЦИФРОВЫХ ДАННЫХ, ПОКАЗЫВАЮЩИЙ РАЗЪЕМЫ GoldStar МОДУЛЬ ЦИФРОВЫХ ДАННЫХ GDK-162 P OW ER CON NE CT CON / R LS ВИД СПЕРЕДИ DKTU KSU RS232C СТОРОННИЙ ВИД Рисунок 4.27 Модуль цифровых данных — Подключения Aria Communications Pty Ltd / 7/00

38 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ МОДУЛЯ ЦИФРОВЫХ ДАННЫХ ДЛЯ Aria 162 Even No.Цифровой порт Цифровой модуль данных GDK Digital Keyset GDK-162 KSU ARLEC 240V AC / DC адаптер Компьютерный терминал с портом связи и программным обеспечением Comms Передача данных на цифровой клавиатуре * Подготовьте терминал для передачи данных. * Нажмите кнопку запрограммированных данных (PGM, Flex Button, PGM, 8 #) * Наберите требуемый номер станции или нажмите кнопку DSS. * Светодиод подключения на обоих модулях цифровых данных будет мигать. * Общайтесь с другим пользователем станции. * Вызываемый пользователь устанавливает терминал для приема данных. * Нажмите кнопку данных еще раз, индикатор подключения горит постоянно, данные передаются.* В конце передачи нажмите кнопку Connect / Release на модуле цифровых данных. * Обратитесь или положите трубку. Aria Communications Pty Ltd / 7/00

39 УСТАНОВКА СИГНАЛИЗАЦИИ СИГНАЛИЗАЦИИ ГРОМКОГО ЗВУКА И СТРАНИЦЫ НА Aria-162 Стандартный комплект состоит из 1 усилителя мощности мощностью 48 Вт, 1 громкоговорителя «A», 1 динамика 5 дюймов на 8 дюймов и x RCA-штекер, 1 x 6.5-мм штекер для наушников. УСТАНОВКА: Система громкой связи и тон «А» должны быть установлены в пределах одного метра от Aria KSU. Громкоговорители должны быть установлены в соответствии со спецификациями производителей PA.УСТАНОВКА: Комплект должен быть подключен в соответствии со следующей схемой, соблюдая осторожность при подключении кабелей к выходу 24 В на KSU, поскольку короткое замыкание может повредить силовой модуль внутри KSU. Уровень выходного сигнала Tone «A» должен быть установлен на самом низком уровне для начала, а AUX на PA можно установить, выполнив тестовую страницу. Затем можно отрегулировать уровень тона «А», медленно поворачивая регулятор громкости микрофона во время активации реле LBC. Тональные звонки, которые были модифицированы для работы с системой Aria, должны иметь этикетку в соответствии с приведенным ниже образцом, прикрепленным к ним, как требование AUSTEL.Это оборудование было модифицировано для использования исключительно в ключевых системах Aria, и его нельзя подключать или использовать в каких-либо других приложениях. Aria Communications Pty Ltd / 7/00

40 Система громкого оповещения и оповещения DOS POW v 0 — MPB P2 # 0 # 1 # 2 # 3 # 4 # 5 # 6 # 7 # 8 PFTU P1 BAS IC KS U 0 0 BASIC KSU MODIFIED TONE A RINGER KR 0 NE AUX INPUT NB1 Модификация для тонального сигнала RINGER 1) КОРОТКОЕ ЗАМЫКАНИЕ R1 и R2 2) КОРОТКОЕ ЗАМЫКАНИЕ PL 1 3) ПЕРЕМЕСТИТЕ СОЕДИНЕНИЕ PL 4 НА ПОЗ.B N.B.2 ПОДКЛЮЧЕНИЕ ГРОМКОГО ДИНАМИКА ЭТО ПОДКЛЮЧЕНИЕ ОЧЕНЬ ВАЖНО, УСТАНОВЩИК ДОЛЖЕН ОБРАТИТЬ ВНИМАНИЕ, ЧТОБЫ СООТВЕТСТВОВАТЬ ИМПЕДАНЦИИ ВЫХОДА УСИЛИТЕЛЯ ИСПОЛЬЗУЕМЫМ ДИНАМИКАМ. ДИАПАЗОН ВЫХОДНОГО СОПРОТИВЛЕНИЯ PA AMP составляет от 4 до 16 Ом. Рисунок 4.28 Система громкоговорящей сигнализации и громкой связи Aria Communications Pty Ltd / 7/00

41 ПОДКЛЮЧЕНИЯ ГРОМКОГО ДИНАМИКА Параллельное подключение 8 8 К выходу усилителя Примечание. Общий импеданс = последовательное подключение к выходу усилителя Примечание. Общее сопротивление = последовательное параллельное подключение 8 К Выход усилителя 16 8 Примечание. Общий импеданс = Установщик должен согласовать выходное сопротивление усилителя с сопротивлением сети громкоговорителей.Нормальный диапазон выходного сигнала усилителя составляет от 4 Ом до 16 Ом. Подробную информацию см. В спецификации производителя. Рис. 4.29. Подключение громкоговорителей Aria Communications Pty Ltd / 7/00

42 DTIBII / EII УСТАНОВКА DTIBII и DTIBEII аналогична другим картам станций, предлагаемым на Aria-162. DTIBII похож на стандартную карту DTIB, предлагающую 12-портовые подключения через стандартное 25-парное соединение amp. Проводка первых 12 портов остается такой же, как и в предыдущем подключении карты DTIB.DTIBII предлагает места для подключения карты DTIBEII, которая является дочерней платой, предлагающей еще 12 портов DKTU. Эта дополнительная карта располагается на разъемах на DTIBII. В результате получается всего 24 порта DKTU в одном слоте, использующие DTIBII и EII вместе. Доступ к портам DTIBEII осуществляется через разъем на передней панели платы DTIBII. Подключение заканчивается на каждой 2-й паре. — см. таблицу соединений далее в этом разделе. Эти карты инициализируются и определяются в PGM UNIVERSAL CARD SLOT ASSIGNMENT. Назначив различные слоты CARD, либо для абонентских, либо для внешних линий, система может быть настроена на размер, требуемый индивидуальным клиентом.Однако необходимо использовать некоторые ограничения и правила, чтобы система работала эффективно. Слоты CARD пронумерованы от 0 до 8 (базовая мини-АТС) и от 9 до 17 (расширенная мини-АТС). Слот 0 всегда назначается MPB и не может быть изменен. По умолчанию номер слота. 1 назначен MISB CARD, и рекомендуется оставить его. По умолчанию слоты Basic KSU CARD назначаются следующим образом: AC / DC PSU MPBMDDDDLLLITTTTCCCSI IIIOOO P2 P1 BBBBBBBB (BBU) # 0 # 1 # 2 # 3 # 4 # 5 # 6 # 7 # 8 PFTU Aria Communications Pty Ltd / 7 / 00

43 По умолчанию слоты для карт расширения KSU CARD установлены следующим образом: AC / DC DDDDDDLLL PSU TTTTTTCCCIBIBIIIIOOOB BBBBBB P2 P1 NO BBU # 9 # 10 # 11 # 12 # 13 # 14 # 15 # 16 # 17 PFTU EXPANSION KSU ПО УМОЛЧАНИЮ НАЗНАЧЕНИЕ СЛОТОВ 18 СО ПОРТОВ 72 ПОРТОВ КТ 36 ВСЕГО ПО ПОРТОВ 120 ВСЕГО ПОРТОВ КТ 156 ВСЕГО ПОРТОВ В ПРАВИЛАХ РАЗМЕРА СИСТЕМЫ ПО УМОЛЧАНИЮ 1) Система имеет максимум 162 порта.2) Максимум 48 портов CO на шкаф, всего 96. 3) Максимум 60 портов ключевых станций на шкаф, всего) Номер слота 0 только для MPB. 5) Нет CO CARD в слоте номер 9. 6) В PGM 02 Назначение слотов Количество портов в соответствии с последовательностью назначения слотов. например. 1 Слот CO Линии CO Слоты CO Линии CO Слоты CO Линии CO, например, 2 слота станции Номер станции Aria Communications Pty Ltd / 7/00

44 слота станции Номер станции Слота станции Номер станции) Если на шкаф меньше 4 КАРТ CO , то следует использовать правые позиции слота.8) В одну систему можно установить не более 3 КАРТ OPX из-за энергопотребления. Назначение слота ПУНКТ P G M B T N Слот внешней линии Назначение слота станции Назначение ДИАПАЗОНА По умолчанию Примечание Макс. 16 назначаемых слотов для внешних линий Макс. 11 Назначаемый слот станции Aria Communications Pty Ltd / 7/00

45 ЕМКОСТЬ И КОНФИГУРАЦИЯ СИСТЕМЫ Система Aria 162 имеет максимальную емкость 96 внешних линий, 48 (базовая мини-АТС) и 48 (расширенная мини-АТС). Он состоит из 16 карт LCOB. Чтобы включить эту конфигурацию, возможна только 1 карта станции, и никакая карта MISB не может быть установлена.Слот 9 не может использоваться для портов CO, а значит, не должен использоваться для абонентской платы. (Версия Aria-186 — 16 LCOB.) Система может иметь максимум 84 расширения (базовый KSU) и 84 расширения (Exp. KSU), всего 132 расширения. Однако возможны только 60 ТА (базовая мини-АТС) и 72 ТА (расширенная мини-АТС) из-за энергопотребления 2-проводных (SLIB) карт. (Версия Aria-186 — 16 DTIB / ETIB / SLIB.) В любом сценарии необходимо помнить, что в системе имеется максимум 162 порта. Это достигается за счет установки 5 карт внешних линий (30 городских линий) и 11 карт станций (132 станции).ОПИСАНИЕ ОСНОВНОЕ РАСШИРЕНИЕ ИТОГО ИТОГО Aria-162 Aria-186 Максимальное количество портов CO Порты Макс. Ключевая станция 60/60 / Порты Макс. Одна линия 60/72 / Телефонные порты DSS / DLS-порты 3 / Станция 3 / Станция 4 / Станция 4 / Станция Макс. OPX Aria Communications Pty Ltd / 7/00

46 Таблица 4-1 Подключение внешней линии P 1 / P 2 P ЦВЕТ P ДИЗАЙН CO CON NO ОПИСАНИЕ. РАЗЪЕМ В ШКАФЕ A I W / BL CO1T 8 NO. I1 N 2 BL / W CO1R 1 R 61 W / O CO2T O / W CO2R 2 CO 72 W / G CO3T G / W CO3R 3 83 W / BR CO4T BR / W CO4R 4 CON 1 / P1 СЛОТ 8/94 W / S CO5T 12 CON 5 P2 SLOT S / W CO5R 5 05 RD / BL CO6T BL / RD CO6R 6 16 RD / O CO7T O / RD CO7R 1 27 RD / G CO8T G / RD CO8R 2 38 RD / BR CO9T 10 CO 9 3BR / RD CO9R 3 49 RD / S CO10T S / RD CO10R 4 CON 2 / P1 СЛОТ 7/0 51 BK / BL CO11T 12 CON 6 P2 СЛОТ BL / BK CO11R BK / O CO12T O / BK CO12R BK / G CO13T G / BK CO13R BK / BR CO14T 9 1 3BR / BK CO14R 2 CO 4 91 BK / S CO15T S / BK CO15R Y / BL CO16T BL / Y CO16R 4 CON 3 / P1 SLOT 6/6 1 Y / O CO17T 12 CON 7 P2 СЛОТ O / Y CO17R Y / G CO18T G / Y CO18R Y / BR CO19T BR / Y CO19R Y / S CO20T S / Y CO20R 2 CO 0 52 V / BL CO21T BL / V CO21R V / O CO22T O / V CO22R 4 CON 4 / P1 SLOT 5/2 72 V / GR CO23T 12 CON 8 P2 SLOT GR / V CO23R V / BR CO24T BR / V CO24R V / SS / V Aria Communications Pty Ltd / 7/00

47 Таблица 4- 2 PFTU Соединение ПАРНЫЙ КОНТАКТ ЦВЕТ ДИЗАЙНА W / BL 1 CO OUT T) 1 BL / W 1 CO OUT R) CO 1 TO CO PORT 2 27 W / O 1 CO IN T) 2 O / W 1 CO IN R) CO 1 ИЗ МДФ 3 28 W / G 1 SLT T) 3 G / W 1 SLT R) CO 1 TO SLT 4 29 W / BR -) 4 BR / W -) VACANT 5 30 W / S 2 CO OUT T 5 S / W 2 CO OUT R 6 31 RD / BL 2 CO IN T 6 BL / RD 2 CO IN R 7 32 RD / O 2 SLT T 7 O / RD 2 SLT R 8 33 RD / G — 8 G / RD RD / BR 3 CO OUT T 9 BR / RD 3 CO OUT R RD / S 3 CO IN T 10 S / RD 3 CO IN R BK / BL 3 SLT T 11 BL / BK 3 SLT R BK / O — 12 O / BK BK / G 4 CO OUT T 13 G / BK 4 CO OUT R BK / BR 4 CO IN T 14 BR / BK 4 CO IN R BK / S 4 SLT T 15 S / BK 4 SLT RY / BL — 16 BL / YY / O 5 CO OUT T 17 O / Y 5 CO OUT RY / G 5 CO IN T 18 G / Y 5 CO IN RY / BR 5 SLT T 19 BR / Y 5 SLT RY / S — 20 S / YV / BL 6 CO OUT T 21 BL / V 6 CO OUT RV / O 6 CO IN T 22 O / V 6 CO IN RV / GR 6 SLT T 23 GR / V 6 SLT RV / BR — 24 BR / VV / S — 25 S / V — Aria Communications Pty Ltd / 7/00

48 Таблица 4-3 Соединение MISB ЦВЕТ ПАРНЫХ КОНТАКТОВ ДИЗАЙН С РЕЛЕ 1 1 BL / W РЕЛЕ БЕЗ — 2 O / WW / G РЕЛЕ 2 3 G / W РЕЛЕ W / BR — 4 BR / WW / S РЕЛЕ 3 5 S / W РЕЛЕ RD / BL — 6 BL / RD RD / O РЕЛЕ 4 7 O / RD РЕЛЕ RD / G — 8 G / RD RD / BR РЕЛЕ 5 9 BR / RD РЕЛЕ RD / S — 10 с / р D BK / BL РЕЛЕ 6 11 BL / BK РЕЛЕ BK / O — 12 O / BK BK / G EXP T1 13 G / BK EXP R BK / BR — 14 BR / BK BK / S EXP T2 15 S / BK EXP RY / BL — 16 BL / YY / O — 17 O / YY / G — 18 G / YY / BR — 19 BR / YY / S — 20 S / YV / BL — 21 BL / VV / O — 22 O / VV / GR — 23 GR / VV / BR ALM T1 24 BR / V ALM RV / S — 25 S / V — Aria Communications Pty Ltd / 7/00

49 Таблица 4-4 Подключение ETIB ПАРНЫЙ КОНТАКТ ЦВЕТ ДИЗАЙНА W / BL VT100 1 BL / W VR W / O DT100 2 O / W DR W / G VT101 3 G / W VR W / BR DT101 4 BR / W DR W / S VT102 5 S / W VR RD / BL DT102 6 BL / RD DR RD / O VT103 7 O / RD VR RD / G DT103 8 G / RD DR RD / BR VT104 9 BR / RD VR RD / S DT S / RD DR BK / BL VT BL / BK VR BK / O DT O / BK DR BK / G VT G / BK VR BK / BR DT BR / BK DR BK / S VT S / BK VR Y / BL DT BL / Y DR Y / O VT O / Y VR Y / G DT G / Y DR Y / BR VT BR / Y VR Y / S DT S / Y DR V / BL VT BL / V VR V / O DT O / V DR V / GR VT GR / V VR V / BR DT BR / V DR V / S — 25 S / V — Aria Communications Pty Ltd / 7/00

50 Таблица 4-5 Подключение SLIB 24/48 / SLIB2E / SLIB4E ЦВЕТ ПАРНЫХ КОНТАКТОВ DESI GN W / BL VT100 1 BL / W VR W / O — 2 O / WW / G VT101 3 G / W VR W / BR — 4 BR / WW / S VT102 5 S / W VR RD / BL — 6 BL / RD RD / O VT103 7 O / RD VR RD / G — 8 G / RD RD / BR VT104 9 BR / RD VR RD / S — 10 S / RD BK / BL VT BL / BK VT BK / O — 12 O / BK BK / G VT G / BK VR BK / BR — 14 BR / BK BK / S VT S / BK VR Y / BL — 16 BL / YY / O VT O / Y VR Y / G — 18 G / YY / BR VT BR / Y VR Y / S — 20 S / YV / BL VT BL / V VR V / O — 22 O / VV / GR VT GR / V VR V / BR — 24 BR / VV / S — 25 S / V — Aria Communications Pty Ltd / 7/00

51 Соединения DTIBII и DTIBEII ЦВЕТ ПАРНЫХ КОНТАКТОВ ДИЗАЙН W / BL DKT1-T 1 BL / W DKT1-R 2 27 W / O DKT13-T 2 O / W DKT13-R 3 28 W / G DKT2-T 3 G / W DKT2-R 4 29 W / BR DKT14-T 4 BR / W DKT14-R 5 30 W / S DKT3-T 5 S / W DKT3-R 6 31 RD / BL DKT15-T 6 BL / RD DKT15-R 7 32 RD / O DKT4-T 7 O / RD DKT4-R 8 33 RD / G DKT16-T 8 G / RD DKT16-R 9 34 RD / BR DKT5-T 9 BR / RD DKT5 -R RD / S DKT17-T 10 S / RD DKT17-R BK / BL DKT6-T 11 BL / BK DKT6-R BK / O DKT18-T 12 O / BK DKT18-R BK / G DKT7-T 13 G / BK DKT7-R BK / BR DKT19-T 14 BR / BK DKT19-R BK / S DKT8-T 15 S / BK DKT8-R Y / BL DKT20-T 16 BL / Y DKT20-R Y / O DKT9-T 17 O / Y DKT9-R Y / G DKT21-T 18 G / Y DKT21-R Y / BR DKT10-T 19 BR / Y DKT10-R Y / S DKT22-T 20 S / Y DKT22-R V / BL DKT11-T 21 BL / V DKT11-R V / O DKT23-T 22 O / V DKT23-R V / GR DKT12-T 23 GR / V DKT12 -R V / BR DKT24-T 24 BR / V DKT24-R V / S — 25 S / V — DKT1 ~ 12 = DTIBII DKT13 ~ 24 = DTIBEII Aria Communications Pty Ltd / 7/00

52 Рисунок 4.30 Карта LCOB Aria Communications Pty Ltd / 7/00

53 ST UK NW SW DM SP IT BG CZ NT AS NZ SL SA CN1 CN2 CN44 SW1 CN45 LD1 EPROM CN43 LD2 LD3 LD4 LD5 LD6 CN11 CN10 CN9 CN8 CN7 CN6 CN17 CN16 CN15 CN14 CN13 CN12 Рис LCOBE Aria Communications Pty Ltd / 7/00

54 Рис. 4.31 Карта ETIB / ETIB / SLIB24 / SLIB48 Aria Communications Pty Ltd / 7/00

55 CN8 SW 1 CN4 CN42 CN7 U8 EPROM CN3 CN2 LL LL SA SL NZ AS NT CZ BG IT SP DM SW NW UK ST CN1 Рис SLIB2E / SLIB4E Aria Communications Pty Ltd / 7/00

56 Рисунок 4.32 Карта ЦТ ПРИМЕЧАНИЕ. Перед установкой DMEU2 необходимо отключить аккумулятор. Aria Communications Pty Ltd / 7/00

57 R S D M E U 2 or 4 E x p a n s i o n 1 B A T L E D s E x p a n s i o n 2 IN O U T D M E U 2 or 4 U 1 U 2 Рисунок 4.33 Карта EDVU ПРИМЕЧАНИЕ. Перед установкой DMEU2 / DMEU4 необходимо отключить аккумулятор. Aria Communications Pty Ltd / 7/00

58 Рисунок 4.34 Плата MPB ПРИМЕЧАНИЕ. Перед установкой MEMU, MODU необходимо отсоединить аккумулятор.Aria Communications Pty Ltd / 7/00

59 ON ЗАЩИТА БАЗЫ ДАННЫХ АДМИНИСТРАТОРА CTS (РАЗРЕШИТЬ ОТПРАВИТЬ ДА / НЕТ) SMDR COMMAND / EVENT TRACE ON / OFF НЕ ОПРЕДЕЛЕНА НЕ ОПРЕДЕЛЕНА НЕ ОПРЕДЕЛЕНА СОСТОЯНИЕ ПЛАТЫ DUMP ВКЛ. / ВЫКЛ. ИНИЦИАЛИЗАЦИЯ ЗАЩИТА MPBD IP ПРОЕКТИРОВАНИЕ ПЕРЕДАЧИ КАНАЛОВ Рисунок 4.35 Карта MISB Aria Communications Pty Ltd / 7/00

60 Рисунок 4.36 Карта DCOB Aria Communications Pty Ltd / 7/00

61 Рисунок 4.37 Карта ISDN PRIB Aria Communications Pty Ltd / 7/00

62 Рисунок 4.38 Карта ISDN PRIU Рисунок 4.39 ISDN BRIB Aria Communications Pty Ltd / 7/00

63 УСТАНОВКА DCOB Карта DCOB должна быть вставлена ​​в слот 01 из-за синхронизации коаксиальный кабель от МПБ. Убедитесь, что другие карты (MISB) перемещены и правильно определены в назначениях программных разъемов. MPB получает системные часы от DCOB, если он установлен.CON 7 MPB должен быть перемещен установщиком из IN в EX. См. Подробную информацию на следующей диаграмме. MPB DCOB IN CON7 EX CON6 Коаксиальный кабель CON3 Коаксиальный кабель должен быть подключен между CON 3 DCOB и CON 6 MPB. Следующие клеммы DCOB должны быть соединены вместе короткими соединительными перемычками: JP-75 JP-INT JP-TTL CON5 должен быть подключен к нормальной стороне, а не к шлейфу. Эти короткие соединительные звенья устанавливаются при изготовлении. Настройка данных для DCOB Aria Communications Pty Ltd / 7/00

64 i) Национальный код: — нажмите TRANS / PGM, * и # — нажмите TRANS / PGM 00 — нажмите гибкую кнопку 9 и цифру нажмите SPEED & HOLD / SAVE — переведите DIP-переключатель 8 на MPB в выключенное положение. ii) Назначение разъема Flex — нажмите TRANS / PGM, * и # — нажмите TRANS / PGM. 02 — нажмите кнопку Flex 1, затем 01 для первого слота — HOLD / SAVE — НАЖМИТЕ КНОПКУ СБРОСА ЦП iii) Назначьте гибкую кнопку — нажмите TRANS / PGM, * и # — нажмите TRANS / PGM 29 — выберите гибкую кнопку, выбрав цифру 2 и нажмите две цифры — нажмите HOLD / SAVE iv) Назначить кольцо — нажмите TRANS / PGM, * и # — нажмите TRANS / PGM 32 — введите диапазон CO — нажмите первую гибкую кнопку — нажмите номер диапазона STA — введите 30, HOLD / SAVE v) DTMF или импульс набора — нажмите TRANS / PGM, * и # — нажмите TRANS / PGM 31 — введите Диапазон CO — нажмите вторую гибкую кнопку — если светодиод горит = светодиод DTMF выключен = Импульс набора — нажмите HOLD / SAVE vi) Выберите линию DID — нажмите TRANS / PGM, * и # — нажмите TRANS / PGM 35 — введите диапазон CO — нажмите se Кнопка venth flex — нажмите HOLD / SAVE ПРИМЕЧАНИЕ: вы должны перейти в соединительную линию DID, иначе будут обнаружены неожиданные результаты тестирования.vii) Отмена отправки цифр для голосового пути — нажмите TRANS / PGM, * и # Aria Communications Pty Ltd / 7/00

65 — нажмите TRANS / PGM 44 — нажмите гибкую кнопку 17 — нажмите ноль (0). — нажмите HOLD / SAVE PRIB / PRIU INSTALLATION 1) Плата PRIB / U должна быть вставлена ​​в слот 1, чтобы коаксиальный кабель, по которому передается синхронизирующий импульс, мог достичь MPB. 2) Убедитесь, что CONN5 PRIB подключен короткими контактами к INT.FREE, а CONN4 подключен к NORMAL. Убедитесь, что на PRIU CONN4 находится в НОРМАЛЬНОМ положении.Эти короткие соединительные звенья устанавливаются при изготовлении. 3) Снимите контакты TEST1 и TEST2 на PRIB. 4) Убедитесь, что ремешок CONN7 на MPB перемещен с IN на EX, чтобы изменить настройки данных синхронизации MPB для PRIB / PRIU i) Национальный код: — нажмите TRANS / PGM, * и # — нажмите TRANS / PGM 00 — нажмите гибкую кнопку 9 и нажмите цифру SPEED & HOLD / SAVE — переведите DIP-переключатель 8 на MPB в положение off ii) Назначение гибкого слота — нажмите TRANS / PGM, * и # — нажмите TRANS / PGM 02 — нажмите гибкую кнопку 1, затем 01 для первого слота — HOLD / СОХРАНИТЬ — НАЖМИТЕ КНОПКУ СБРОСА ЦП Aria Communications Pty Ltd / 7/00

66 УСТАНОВКА BRIB / BRIU 1) Карта BRIB / U должна быть вставлена ​​в слот 1, чтобы коаксиальный кабель, по которому передается синхронизирующий импульс, мог достигнуть MPB.2) Убедитесь, что ремешок CONN 7 на MPB перемещен с IN на EX, чтобы изменить тактирование MPB. 3) Убедитесь, что DIP-переключатель 1 выключен при настройке данных BRIB для BRIB / BRIU i) Национальный код: — нажмите TRANS / PGM, * и # — нажмите TRANS / PGM 00 — нажмите гибкую кнопку 9 и цифру нажмите SPEED & HOLD / SAVE — переведите DIP-переключатель 8 на MPB в выключенное положение ii) Назначение разъема Flex — нажмите TRANS / PGM, * и # — нажмите TRANS / PGM 02 — нажмите гибкую кнопку 1, затем 01 для первого слота — HOLD / SAVE — НАЖМИТЕ КНОПКУ СБРОСА ЦП Aria Communications Pty Ltd / 7/00

67 УСТАНОВКА STIB (интерфейсная плата S0 или T) Aria-186 STIB — это оконечная плата ISDN, которая поддерживает шину ISDN S0 и T-интерфейсы.STIB представляет собой карту с четырьмя (4) портами (8 цифровых линий), аналогичную по компоновке существующей Aria-186 BRIB. Дополнительные четыре (4) порта (8 цифровых каналов) могут быть добавлены путем установки платы расширения STIU, которая находится на STIB. Это дает в общей сложности восемь (8) портов ISDN 2B + D (16 цифровых линий) на плату. Каждый порт STIB / STIU можно настроить как шину S0 или как T-интерфейс. Из-за ограничений кабеля синхронизации рекомендуется устанавливать терминальные карты ISDN в крайние левые позиции слотов в системе.Если установлено более одного STIB, кабель синхронизации можно соединить гирляндной цепью от самой правой платы к следующей плате слева и так далее, пока коаксиальный кабель окончательной синхронизации не будет подключен к MPB. В Aria-186 можно установить не более двух (2) плат ISDN. Эти платы можно смешивать с OnRamp BRA вместе с аналоговыми картами магистрали LCOB. RJ-45 оконечные соединительные шнуры ISDN S <--> T CN4 CN21 1,5 м на выходе 1,5 м EXT IN CN5 MJ4 CN3 MJ3 MJ2 MJ1 Aria-186 STIB ROM1 ROM2 Aria Communications Pty Ltd / 7/00

68 Плата расширения STIU STIU позволяет увеличить емкость STIB еще на четыре (4) порта доступа с базовой скоростью (8 цифровых линий).Это приводит к общей пропускной способности восьми (8) портов (16 цифровых каналов) на одно соединение STIB / STIU. STIU устанавливается на STIB, для этого надежно вставляя его в разъемы. RJ-45 оконечные соединительные шнуры ISDN S <--> T CN1 MJ4 CN2 MJ3 MJ2 Aria-186 STIU MJ1 Тактирование При установке STIB / STIU в бизнес-систему Aria-186 Digital необходимо изменить тактовую синхронизацию системы от главных часов для синхронизации по сети. Переместите CONN7 на MPB от (IN) к (EXT) и подключите коаксиальный провод, предоставленный от STIB, к CONN6 на переднем крае MPB.Aria Communications Pty Ltd / 7/00

69 Светодиодная индикация На STIB имеется восемь (8) светодиодов, а на STIU — четыре (4). Эти светодиоды используются для индикации следующих условий рабочего состояния системы: Номер светодиода Значение на STIB Значение на STIU 1 Состояние порта 1 Состояние порта 5 2 Состояние порта 2 Состояние порта 6 Состояние порта 3 Состояние порта 7 Состояние 4 Состояние порта 4 Порт 8 status 5 Phase Lock Loop Status 6 All B-Ch Loopback (зарезервировано для тестирования) 7 Все сигналы тестового режима 8 Выбор порта в режиме автономной работы Каждый порт может быть назначен либо как T-интерфейс, либо как S-интерфейс.Это можно изменить, переместив перемычки на CN15-18 (для STIB) и CN3-CN6 для STIU. Нумерация портов назначается последовательными номерами на основе назначения слота и выбора порта. Оконечная нагрузка шины S0 Для Aria-186 STIB / STIU требуется специальный оконечный блок на 100 Ом, который должен быть установлен между STIB и пользовательским оборудованием. Этот оконечный блок поддерживает четыре (4) линейных шнура с оконечной нагрузкой RJ-45 для шины S0. Эти клеммные блоки поставляются с каждой платой STIB. Подключение выполняется от интерфейсного порта S0 к оконечному модулю 100 Ом, а затем к устройству, совместимому с ISDN.На следующей схеме показано подключение клеммной колодки на 100 Ом. Aria Communications Pty Ltd / 7/00

70 Терминальный блок 100 Ом Видеоконференцсвязь Плата ПК Aria ISDN ‘T’ S0 ‘G4 Факс ISDN Телефон Обратите внимание: при установке STIB необходимо установить два ферритовых сердечника. Один из этих ферритов должен быть размещен на внутренней стороне, а другой — на внешней стороне KSU. Четыре (4) коммутационных шнура ISDN могут быть пропущены через каждый феррит, поэтому для этого потребуется один или два феррита внутри и один или два снаружи.В зависимости от количества оборудованных портов. Ферритовый сердечник (внутри КСУ). Через этот феррит может проходить до 4 шнуров ISDN категории 5. Ферритовый сердечник (вне KSU). Через этот ферритовый кабель может проходить до 4 шнуров ISDN категории 5. Aria Communications Pty Ltd / 7/00

71 Программирование базы данных для STIB 1) Код страны — нажмите [TRNS / PGM] [] [#] — нажмите [TRNS / PGM ] [0] [0] — нажмите Flex 9 — нажмите [6] [1] [0] — нажмите [SPEED] [HOLD / SAVE] — переместите DIP-переключатель 8 на MPB в положение ВЫКЛ. 2) Назначение разъема Flex — нажмите [TRNS / PGM] [] [#] — нажмите [TRNS / PGM] [0] [2] — нажмите Flex btn.1 — двузначный номер для сменных слотов платы (LCOB, STIB) например: 08, 01 — нажмите [HOLD / SAVE — нажмите Flex btn. Двузначные двузначные номера для слотов на плате станции (DTIB, SLIB, STIB) например: 02, 03, 01 -нажмите [HOLD / SAVE -нажмите кнопку СБРОСА ЦП Aria Communications Pty Ltd / 7/00

72 ПРОВЕРКИ УСТАНОВКИ Программный модуль Версия ПО 1.1E (приложение Business Switch). Программное обеспечение периферийного процессора версии 1.2A (LCOB, MISB, ETC.). Прикрепите силовой блок (блоки) DOS к раме KSU с помощью болтов и шайб (для правильной процедуры заземления прилагается пружинно-зубчатый фиксатор).Убедитесь, что медные заземляющие соединители, установленные в каждом гнезде, не повреждены и надежны. Убедитесь, что G.P.O. на 240 В переменного тока с отдельным кабелем и предохранителем. предусмотрено для Арии-162. Убедитесь, что G.P.O. 240 В переменного тока имеет заземление, подключенное к клемме заземления — это защитное заземление (PE) для Aria-162. Кабель витой пары должен быть проложен там, где указаны цифровые телефоны и / или модуль данных. Рекомендуется, чтобы все новые кабели в любой установке были UTP категории 3. Четырехжильный кабель не рекомендуется использовать на любых станциях, особенно на цифровых устройствах.Установите модульные линейные розетки и модульные линейные шнуры, поставляемые с оборудованием ключевой станции и модулем данных. Установите цифровую ключевую станцию ​​в порт 100 станции программирования и назначьте ее пользователю с низким приоритетом. TRC должен быть установлен на терминале KSU TRC / TE, если для сети указана синхронизированная вспышка заземления. Этот терминал расположен на передней панели каждого KSU. Используйте резервный аккумулятор на 26 или 80 Ач, поставляемый NORTEL. Подключите цифровую ключевую станцию ​​к порту программирования 000 (станция 100) и назначьте ее пользователю с низким приоритетом.Aria Communications Pty Ltd / 7/00

73 Рисунок 40 Базовый ключевой сервисный блок Рисунок 41 Сервисный модуль ключа расширения Aria Communications Pty Ltd / 7/00

74 Рисунок 42 Модуль программного модуля (PMU) Рисунок Кнопка Цифровой клавишный блок Aria Communications Pty Ltd / 7/00

75 Фигурная кнопка Клавиатура Большой дисплей Фигурная кнопка Цифровая консоль Aria Communications Pty Ltd / 7/00

76 Фигурная кнопка Электронная клавиатура Фигурная кнопка Электронная консоль Aria Communications Pty Ltd / 7/00

77 Рисунок 48 Источник питания ООН it Рисунок 49 Подключение литиевой батареи Aria Communications Pty Ltd / 7/00

78 Рисунок 50 MEMU & MODU Рисунок 51 PMU Aria Communications Pty Ltd / 7/00

79 Рисунок 52 CMU и CPTU Рисунок 53 DEMU Aria Communications Pty Ltd / 7 / 00

80 Рисунок 54 Входы источника музыки Рисунок 55 Подключение внешней страницы Aria Communications Pty Ltd / 7/00

Лучшие 14 БЕСПЛАТНЫХ систем управления проектами с открытым исходным кодом

В настоящее время программное обеспечение для управления проектами

является важным требованием для отслеживания всех требований проектов, таких как учет времени, назначение задач, отслеживание ошибок, создание отчетов и сотрудничество между командами.Ниже приводится список из 13 лучших бесплатных систем управления проектами с открытым исходным кодом.

Лучшие рекомендации

Прежде чем мы продолжим, мы хотели бы перечислить здесь наш лучший выбор — «Leantime»:

A- Leantime

Leantime

Leantime — это потрясающее решение для управления проектами, основанное на гибкой концепции Lean. Мы рассмотрели его здесь и настоятельно рекомендуем. Это эффективный инструмент, который поддерживает несколько досок проектов и использует Канбан для более эффективного использования.

Здесь вы можете прочитать все о его функциях и о том, почему мы его рекомендуем.

1- ProjeQtOr

ProjeQtOr — это бесплатное программное обеспечение для управления проектами с открытым исходным кодом, объединяющее в одном инструменте все функции, необходимые для организации ваших проектов. Он прост, удобен в использовании и охватывает максимум функций управления проектами. ProjeQtOr разработан как инструмент для совместной работы, доступный в веб-режиме, и поэтому требует настройки веб-сервера. Однако установка проста и максимально автоматизирована.Для настройки и запуска ProjeQtOr необходим простой стек PHP / MySql, вы можете использовать свой любимый стек (EasyPHP, ZEND, WAMP, XAMPP).

Особенности

  • Многоязычный (14 языков)
  • Кросс-платформенный.
  • 100% совместная работа (через Интернет).
  • Пользовательский интерфейс Web 2.0.

Ссылки

2- ZenTao

ZenTao — это программное обеспечение для управления проектами с открытым исходным кодом, разработанное Qingdao Nature Easy Soft Network Technology Co.Ltd. Его основными функциями являются управление продуктами, управление проектами, управление качеством, управление документами, управление ошибками и управление задачами. Это профессиональное приложение Lifecycel Mangement (ALM), охватывающее основной процесс разработки программного обеспечения. Он также имеет мощные функции поиска, различные формы статистических отчетов и полный API. ZenTao также имеет версии Professional и Enterprise с дополнительными функциями.

Основные моменты

  • Управление жизненным циклом приложений.
  • Управление продуктами.
  • Управление историями.
  • Управление проектами / спринтами.
  • Управление задачами.
  • Управление качеством.
  • Управление ошибками.
  • Управление делами.
  • Управление планированием.
  • Управление выпусками.
  • Статистический просмотр.
  • Отчеты.
  • Канбан.
  • Групповой чат Whatsapp / Skype.
  • Открытый исходный код и неограниченное коммерческое использование.
  • Надежные расширения и различные плагины.

Ссылки

3- Tuleap

Tuleap — это бесплатный пакет с открытым исходным кодом для улучшения управления проектами программного обеспечения и связи с членами команды. Он предоставляет инструменты для управления проектами, задачами, изменениями, дефектами, документами, а также для контроля версий, непрерывной интеграции и социального сотрудничества. У него также есть версии Professional и Cloud с большим количеством функций.

Основные

  • 100% открытый код.
  • Ежемесячные обновления.
  • Управление проектами.
  • Отслеживание проблем.
  • Поддержка Git, SVN и Jenkins.
  • Геймифицированное управление тестированием.
  • Управление документами.
  • Сотрудничество в реальном времени.

Список литературы

4- Taiga

Taiga — это бесплатная платформа для управления проектами с открытым исходным кодом для гибких разработчиков. Он простой и настраиваемый. У него есть версии Premium и Enterprise с дополнительными функциями. Он запрограммирован на Python, Django и AngularJS.

Особенности

  • Просто и легко настраивается.
  • Скрам.
  • Канбан.
  • Импорт из Trello, Jira, Asana и Github.
  • Тайга REST API.
  • Мобильное приложение «Тайга».
  • Социальный менеджмент.

Ссылки

5- TaskJuggler

TaskJuggler — это бесплатное программное обеспечение с открытым исходным кодом для управления проектами. Он охватывает весь спектр задач по управлению проектом от первой идеи до завершения проекта. Он помогает вам при определении объема проекта, назначении ресурсов, планировании затрат и доходов, управлении рисками и коммуникациями.Он предоставляет оптимизирующий планировщик, который вычисляет временные рамки вашего проекта и назначения ресурсов на основе структуры проекта и предоставленных вами ограничений.

Встроенный балансировщик ресурсов и средство проверки согласованности избавляют вас от необходимости беспокоиться о несущественных деталях и бить тревогу, если проект выйдет из-под контроля. Гибкий подход, включающий столько деталей, сколько необходимо, позволяет вам планировать свой проект по мере его продвижения, что также делает его идеальным для новых стратегий управления, таких как экстремальное программирование и гибкое управление проектами.

TaskJuggler написан на языке программирования Ruby.

Основные

  • Мощное управление списком Todo.
  • Полная интеграция с текстовым редактором Vim.
  • Автоматическое выравнивание ресурсов и разрешение конфликтов задач.
  • Неограниченное количество сценариев (базовых показателей) одного и того же проекта для анализа «что, если».
  • Поддержка нескольких часовых поясов.
  • Поддержка анализа прибылей и убытков.
  • Комплексные и гибкие отчеты.
  • Отслеживание проектов и отчетность о состоянии с поддержкой панели управления.
  • Проекты можно объединять в более крупные.
  • Мощный язык описания проектов с поддержкой макросов.
  • Хорошо масштабируется в многоядерных или многопроцессорных системах.
  • Поддержка групп управления проектами и систем контроля версий.
  • Экспорт данных в Microsoft Project и Computer Associates Clarity.
  • Экспорт данных CSV.
  • Экспорт iCalendar.
  • Серверная система табеля рабочего времени для отчетов о состоянии и фактической работе.
  • Работает на всех операционных системах Linux, Unix, Windows, MacOS и некоторых других.

Список литературы

6- web2Project

web2Project — это бесплатная бизнес-ориентированная система управления проектами (PMS) с открытым исходным кодом. Он основан на AMP-стеке, что означает, что он предназначен для работы на Apache, MySQL и PHP.

Особенности

  • Система разрешений на основе ролей, позволяющая менеджеру проекта детально контролировать конфиденциальные данные.
  • Диаграммы Ганта для проекта и группы.
  • Единый календарь с поддержкой iCalendar.
  • Модульная инфраструктура, которая позволяет добавлять или удалять модули для настройки функций в соответствии с вашими требованиями.

Ссылки

7- Collabtive

Collabtive — это программное обеспечение для совместной работы с открытым исходным кодом в Интернете. Возможности включают: проекты, обмен мгновенными сообщениями, задачи, файлы, отслеживание времени и импорт Basecamp. Проект стартовал в ноябре 2007 года и последний раз обновлялся в сентябре 2017 года. Он написан на PHP и JavaScript.

Основные

  • Доступно на 39 языках.
  • Неограниченное количество проектов, этапов, списков задач и задач.
  • Неограниченное количество участников с профилями пользователей.
  • Управление разрешениями на основе ролей.
  • Отчеты Timetracker, журналы активности и сообщения в формате PDF.
  • RSS-каналы для сообщений и задач.

Ссылки

8- Kanboard

Kanboard — это бесплатное программное обеспечение для управления проектами Kanban с открытым исходным кодом. Он написан на PHP и часто обновляется.

Основные моменты

  • Интернет.
  • Наглядный и понятный обзор ваших задач.
  • Задачи, подзадачи, вложения и комментарии.
  • Автоматические действия.
  • Переведено на 30+ языков.
  • Бэкэнды множественной аутентификации.

Ссылки

9- OpenProject

OpenProject — это веб-программа для управления проектами с множеством функций и частыми обновлениями.

Основные моменты

  • Интернет.
  • Диаграммы Ганта / Управление сроками.
  • Планирование и календарный план проекта.
  • Канбан, Agile и Scrum.
  • Дорожная карта продукта и планирование выпуска.
  • Организация встреч.
  • Учет времени.
  • Управление задачами и командная работа.
  • Календарь.
  • Отчетность по затратам.
  • Бюджетирование.
  • Отслеживание ошибок.
  • Группы пользователей и разрешения.
  • Репозитории (SVN, GIT).
  • Аутентификация LDAP.

Ссылки

10-dotProject

dotProject — это приложение для управления проектами, поддерживаемое волонтерами.За этим проектом не стоит «компания», он управляется, поддерживается, развивается и поддерживается группой волонтеров и самими пользователями. Написан на PHP.

Основные

  • Разрешения пользователя / модуля.
  • Поддержка нескольких языков.
  • Интернет.

Ссылки

11- ProjectLibre

ProjectLibre — это программное обеспечение для управления проектами. Его скачали более 4 000 000 раз в 200 странах и завоевали награду InfoWorld «Лучшее из открытых источников».ProjectLibre совместим с файлами Microsoft Project 2003, 2007 и 2010. Вы можете просто открыть их в Linux, Mac OS или Windows.

Основные особенности

  • Совместимость с Microsoft Project 2010.
  • Расчет освоенного объема.
  • Диаграмма Ганта.
  • Графики WBS / RBS.
  • Гистограммы ресурсов.
  • Сетевая диаграмма.

Ссылки

12- Redmine

Redmine — это гибкое веб-приложение для управления проектами.Написанный с использованием фреймворка Ruby on Rails, он кроссплатформенный и кросс-базовый.

Основные моменты

  • Интернет.
  • Многоязыковая поддержка.
  • Поддержка нескольких баз данных.
  • Поддержка нескольких проектов.
  • Гибкое управление доступом на основе ролей.
  • Гибкая система отслеживания проблем.
  • Диаграмма Ганта и календарь.
  • Учет времени.
  • Интеграция SCM (SVN, CVS, Git, Mercurial и Bazaar).
  • Поддержка множественной аутентификации LDAP.

Ссылки

13- OrangeScrum

OrangeScrum — это инструмент управления проектами, который имеет бесплатную версию Community Edition с открытым исходным кодом и другую платную версию Enterprise Edition с дополнительными функциями. Он поддерживает Linux, Mac и Windows. У него также есть мобильное приложение для телефонов Android и iOS.

Основные моменты

  • Бесплатная версия сообщества с открытым исходным кодом.
  • Неограниченное количество пользователей.
  • Неограниченное количество проектов.
  • Неограниченные задачи и вехи.
  • Уведомление по электронной почте.
  • Напоминание о ежедневных обновлениях (ежедневное обновление).
  • Канбан-просмотр.
  • Просмотр календаря.
  • Аналитика.
  • Задача импорта / экспорта.
  • Экспорт журнала времени.
  • Еженедельный отчет об использовании.

Ссылки

Заключение

Все эти варианты являются хорошей альтернативой платному программному обеспечению для управления проектами, и вы можете изменить их или добавить дополнительные функции по своему усмотрению из-за их природы с открытым исходным кодом.


Услуги

Узнайте о наших услугах и о том, как мы можем помочь вам в вашем бизнесе. Сервисы.

.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
