Откатные ворота своими руками 👉 материалы и комплектующие

Установка откатных ворот, сложная работа, требующая владений определенными навыками. От степени профессионализма, будет определяться итог выполненных работ. Чтобы иметь общее представление о самостоятельной сборке, предлагается рассмотреть статью о принципе установки откатных ворот своими руками от А до Я.

Самостоятельная сборка

Элементы и комплектующие откатных ворот

Основную часть конструкции представляет створка откатных ворот. Нижняя часть оснащается роликовым механизмом, за счет которого происходит открытие и закрытие ворот. Движение осуществляется по забетонированным рельсовым швеллерам. Чтобы во время движения створку не перекашивало, в верхней части устанавливаются дополнительные ролики. Так как на них ложится меньшая нагрузка, то нет необходимости в установке мощных элементов.

Для снятия нагрузки с рамы в закрытом положении и для надежной фиксации, в нижней части створки установлен улавливатель, который при закрытии фиксируется концевым роликом.

Аналогичный механизм фиксации устанавливается в верхней части.

Также на откатных воротах и заборе, устанавливаются дополнительные элементы – фурнитура. Приобретайте комплектующие только известных и проверенных производителей. Высокая стоимость продукции не свидетельствует о качестве фурнитуры.

Преимущества и недостатки

Рассматривая преимущества откатных конструкций, необходимо выделить следующие моменты:

• Оптимизация пространства. В отличие от распашных ворот, во время открытия и закрытия, передняя и задняя часть подъездного пути к загородному дому, остается свободной.
• Беспрепятственное открытие в заснеженные зимы. Особенно это актуально для регионов с суровым климатом, где снег является нормой.
• Удобство открытия. Правильно установленный и качественный механизм, сделает передвижение плавным и не затруднительным.
• Широкий выбор декора. Обшивка откатной конструкции, может быть произведена практически из любого материала, отвечающего требованиям прочности и надежности.

Недостатки конструкции:

• Высокая стоимость. Готовая конструкция стоит очень дорого.
• Необходимо бетонирование основания. Для надежного удержания, требуется заливка фундамента.
• Постоянный осмотр и ремонт подвижных частей механизма. Особенно это касается времени, когда на дворе идет снег или дождь.

Материал

Распространенными материалами при изготовлении откатных ворот служат металл и древесина. Каждый материал обладает своими преимуществами и недостатками.

Достоинства откатных конструкций из металлического профлиста:

• Уровня прочности достаточно для сборки конструкции.
• Устойчивость к механическим повреждениям.
• Доступная цена.
• Простая сборка. Собрать конструкцию можно самостоятельно.
• Устойчивость к образованию коррозии. Профлисты имеют специальное покрытию, препятствующее образованию ржавчины.
• Разнообразный выбор цветов. Можно выбирать под общее ландшафтное оформление.
• Долгий срок службы. Профилированный лист имеет срок службы до 20 лет и более.

Преимущества деревянных откатных сооружений:

• Доступность материала для строительства ворот.
• Для сборки понадобится минимальное количество инструмента.
• Дерево, как отделочный материал, поддается различным видам отделки резке, резьбе и прочим действиям.
• Подходят, если частный дом выполнен из деревянного сруба или бруса.
• Практичные и имеют привлекательный вид

Деревянная обшивка

Недостатки:

• Непродолжительный период эксплуатации.
• Недостаточный уровень прочности.
• При столкновении с открытым огнем, склонны к быстрому возгоранию.
• Не способны обеспечить должный уровень безопасности.

Декор

Голый каркас откатных ворот, практически никогда не используется – поверх основания проводится декорирование различными декоративными элементами. Исключения составляют ворота из профнастила.

В зависимости от выбранного исходного материала для строительства откатной конструкции, декорирование может проводится при помощи следующих элементов:

• Металлические рамы украшаются кованными узорами, уголками и габаритными рисунками.
• Вертикально располагают металлические винтовые пруты с фигурными наконечниками.
• Деревянные ворота могут собираться из отдельных планок.
• На массиве вырезаются узоры и орнаменты. Совместно с полотном створки декорируются столбы.

План работы на примере металлических откатных ворот

Перед началом работ, подготовьте набор необходимого инструмента:

• Для рытья траншеи потребуется лопата.
• Сварочный аппарат выполнит работы по сборке конструкции.
• Нарезка металла проводится болгаркой.
• Для регулировки расположения створки используется пузырьковый уровень.
• Дрель необходима для производства отверстий и вкручивания саморезов.
• Замеры снимаются при помощи рулетки.

Для установки откатных ворот, необходимо следовать плану:

1. Выкопайте траншею.
2. Залейте бетонное основание. Закрепите стойки и направляющие.
3. При автоматическом передвижении, прокладывается электропроводка.
4. Установите роликовый механизм.
5. Посадите створки на прокат и закрепите к механизму.
6. Установите фурнитуру.
7. Отрегулируйте ход.
8. Подключите автоматический ход.

Рытье траншеи и подготовка фундамента

Как и все работы, установка работ начинается с подготовительных этапов. На данный момент – это планировка траншеи под заливку фундамента.

Четкое следование предложенному плану, поможет облегчить выполнение задачи:

• Определите расстояние проема для откатных ворот. Разделив на два, получаем длину фундамента, расположенного в задней части по направлению движения створки.

Важно! Расстояние равное половине проезда, определяет хвост фундамента, расположенного по пути открытия ворот. Таким образом, заливка фундамента производится четко по пути передвижения створки с небольшим напуском на столбы.

• Чтобы определить ширину фундамента, необходимо замерить данный параметр на створке, умножить на 1. 5 и прибавить ширину рамы. 20 х 1.5 + 20 = 50 см.
• Для определения глубины фундамента, нужно знать уровень промерзания грунта в регионе, где проводятся работы. На территории РФ эти показатели примерно равны от 0.5 до 1.5 метров. Если нет возможности узнать территориальные особенности грунта или существуют сомнения, то можно остановиться на золотой середине – 1 метр.

После определения необходимых параметров переходят к рытью траншеи.

Траншея

Подготавливаем закладной элемент

Для закладного элемента понадобится:

• Швеллер – ширина 20см.
• Арматура – диаметр 12-15 см.
• Сварочный аппарат.

Процесс сборки:

• Обрезаем швеллер необходимой длины.
• Ориентируясь на глубину траншеи плюс 10-15 см нарезаем прутья арматуры. Необходимо сформировать столбчатый каркас.
• По краям швеллера приваривается по 4 прута. В итоге должна получится П-образная конструкция.
• Производим обвязку арматуры поперечными прутьями.
• Для создания ребра жесткости, рекомендуется вдоль швеллера пустить еще две арматуры и произвести их обвязку.

Далее идет процесс монтажа закладного элемента:

• На дно ямы засыпается песчаная подушка.
• Устанавливается закладная армированными прутьями вниз. Слегка притопить на 10-15 см.
• Удостовериться в ровности устанавливаемого элемента по уровню.

Закладная

Важно! Незначительный перекос приведет к затруднительному передвижению створок.

Проводка электричества

При установке автоматических ворот, прокладка проводки являются обязательным этапом. Прокладка осуществляется до заливки фундамента в гофрированный кабель-канал. Заранее определите участок крепления автоматического привода, и ведите провода в этом направлении. Свободные концы, должны возвышаться на 1.5 метра выше фундамента.

Заливка фундамента

После того, как закладные установлены и проложена проводка, переходим к заливке бетонной смеси.

Для самостоятельного замешивания раствора необходимо соблюдать следующие пропорции: 1 кг цемента; 3 кг песка; 5 кг щебня.

Как только раствор будет подготовлен, не выжидая пока он начнет схватываться, переходим к заливке фундамента. Бетонирование производится до тех пор, пока смесь не коснется швеллера. Сушка бетонного основания длится на протяжении 5 дней, после чего можно переходить к дальнейшим работам.

Сборка воротного полотна

Для успешной сборки металлической створки необходимо уметь работать сварочным аппаратом и иметь подготовленный чертеж.

Остальные действия сводятся к выполнению нескольких этапов:

• Нарезаем отдельные элементы конструкции болгаркой.
• Выбрав ровную площадку, выкладываем конструкцию сверяясь с рисунком на чертеже.
• Прихватываем все соединения. Переворачиваем и повторяем действия. Обвариваем конструкцию.

Сварочные работы

• Молотком сбиваем окалины.
• Болгаркой зачищаем швы.
• Наносим слой грунтовки и окрашиваем в 2-3 слоя.
• После полного высыхания каркаса, проводится обшивка отделочным материалом.

Внимание! При сборке каркаса внимательно проверяйте диагонали и угловое соотношение. Перекосы не допустимы в рамной конструкции.

Монтаж роликовых тележек к швеллеру

Требование, предъявляемое к роликовым тележкам – способность выдерживать нагрузки от воротного полотна.

Установка роликовой тележки:

1. Пластина удерживающая роликовый механизм приваривается к швеллеру.
2. Отступ от края составляет до 10 см.
3. Тележки с роликами фиксируются при помощи резьбовых соединений – болтов и гаек.

После переходят к установке ворот и регулировке хода. При отладке регулируют положение роликовой тележки за счет изменения высоты расположения.

Установка верхнего фиксатора

Фиксатор – элемент конструкции, удерживающий створки ворот во время движения от съезда в сторону.

Чтобы установить фиксатор, потребуется:

• Отметьте точками места для отверстий на опорном столбе.
• Установите кронштейн сверху столба.
• Фиксация производится анкерными болтами диаметром 10 мм.

После установки фиксатора убедитесь в правильности монтажа. Для этого нужно проверить плавность хождения ворот.

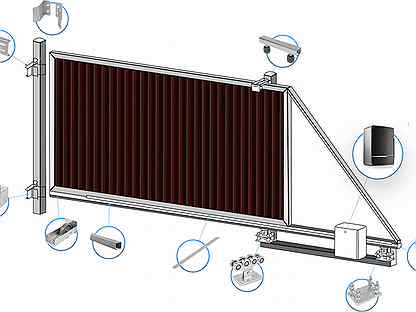

Детальная схема расположения комплектующих

Концевой ролик и заглушки

Установка:

• В нижней части створки ворот находим направляющую планку.
• В торцевой части устанавливаем концевой ролик, вставляя внутрь и закрепляя болтами.
• На противоположной стороне устанавливаем заглушку.

Система снимает часть нагрузки на опоры. Не забывайте с торцов устанавливать заглушки, чтобы предотвратить образование ржавчины изнутри металлических направляющих.

Крепление верхнего и нижнего уловителя

Установите створку в крайне закрытое положение, после чего можете переходить монтажу уловителей:

• Наносим на столб метку крайнего положения рамы.
• В верхней и нижней частях устанавливаем закладные.
• На них необходимо установить уловители.
• Проверьте качество выполненных работ.

Установка и подключение автоматики

Подключение автоматики проводится на заключительном этапе:

• Собираем площадку для установки двигателя. Для этого используют трубы квадратного сечения. Поверх привариваем пластину и крепим к швеллеру.
• Устанавливаем двигатель. Проводится регулировка при помощи крепежей.
• На раму привариваются зубчатые направляющие. От качества их соединения с рамой зависит насколько бесшумным будет передвижение ворот.
• Проводим регулировку привода. Все работы проводятся, руководствуясь инструкцией предложенной производителем.

Установка двигателя с комплектацией

Небольшое заключение

На этом установку откатной системы ворот можно считать оконченной. Ознакомившись с материалом не сложным будет понять, что с выполнением данной работы сможет справиться далеко не каждый, и если навык в данной специализации отсутствует, то лучше доверить это дело профессионалам.

Проголосовали более 410 раз, средняя оценка 4.6

виды ворот, правила расчёта параметров полотна, инструкции по строительству фундамента

Откатные ворота раньше встречались в основном на производственных базах, потому что комплектующие механизмы и фурнитура не были представлены в продаже для частных лиц.

Системы с направляющими и роликами удобны в эксплуатации, легко автоматизируются, лишены недостатка от провисающих петель, не требуют много места перед въездом на участок. Чтобы конструкция служила долго и не доставляла проблем, перед ее установкой нужно изучить, как работают и из чего состоят сдвижные ворота.

Устройство и принцип действия откатных ворот. Виды откатных ворот

Необходимо подобрать подходящую для земельного участка конструкцию. В зависимости от доступного места, можно установить одностворчатую систему – моноширменную или более дорогую двустворчатую.

Самое простое устройство у откатной рельсовой конструкции. На поверхности почвы закрепляется рельс, по которому перемещается створка. Для этого внизу створки приваривают ролик, он опирается на рельс и скользит вдоль него.

У такого механизма есть достоинства:

• наименьшая сложность для самостоятельного изготовления;
• нижняя опора исключает провисание;
• створка ворот может иметь ширину равную проему.

Присущие данной конструкции недостатки:

• рельс нужно регулярно чистить, на его работу влияет снег, мусор, грязь;
• направляющая должна выступать над уровнем дорожного покрытия.

Чтобы сделать откатные ворота своими руками, направляющая балку также можно расположить сверху – подвесить, или поставить внизу – консоль.

Подвесные

Устройство ворот подвесного типа предполагает, что створка движется по рельсу, который расположен по верху проема. Опора в нижней части отсутствует.

Плюсами такой системы являются:

• легкость в управлении;
• отказ от нижней опоры дает независимость от погодных условий;
• долгий срок службы.

Подвесная конструкция имеет и минусы:

• чтобы обеспечить въезд габаритной техники, балку нужно размещать высоко;
• большие размеры створки делают ее более дорогой.

Подвешиваемую систему для частного домовладения ставить не выгодно, поэтому она используется в основном на промышленных объектах.

Консольные

Консольные ворота имеют створку, которая не касается земли. Направляющая балка – рельс, швеллер, располагается на самом полотне.

Чтобы конструкция было хорошо сбалансирована, створки делают на 50% шире проема. Если устройство включает 2 синхронные створки, то для автоматического управления понадобится 2 электропривода.

Преимущества консольной системы:

1. Работоспособность не зависит от погодных условий, т. к. остается расстояние до дорожного покрытия.
2. При правильном подборе комплектующих и качественном монтаже устройство легко перемещается вручную и не требует мощной автоматики.
3. Рабочий механизм закрыт от грязи и осадков, что продлевает срок его службы. Тележки с роликами размещены внутри балки.

Недостатки, присущие конструкции:

1. Чтобы спроектировать, подготовить и собрать хорошо действующую консоль, необходима некоторая подготовка в строительстве.
2. Чаще всего нужно делать усиленный фундамент.
3. Длина створки требует соответствующих параметров участка.

Консоль имеет наиболее сложное устройство, поэтому, разобравшись с ее расчетами, понять, как сделать другие системы, нетрудно.

Особенности проектирования конструкции

Чтобы сделать ворота своими руками, чертежи, схемы и эскизы конструкции понадобятся для оценки потребностей в материале, определения стоимости строительства, составления плана работ, размещения элементов системы на местности.

Размеры полотна. Считаем оптимальную ширину и высоту проема

Основой всей конструкции является направляющая, которая двигается по роликам. Ее длина равна продольному размеру створки и противовеса или сумме длин 2 створок и 2 противовесов, если используется двухстворчатая синхронная схема.

Проем под ворота делают исходя из размеров транспорта, который будет въезжать. Например, чтобы под углом 45˚ смог заехать КАМАЗ-самосвал, нужна ширина не менее 4,5 м. Чтобы проехал легковой автомобиль, достаточно 3-3,5 м.

Длина самого полотна вместе с противовесом берется на 40-50% больше проема. К полученной величине нужно добавить 15-20 см, на которые створка должна заходить за столб. Например, если выбирается ширина 3 м, то нужно добавить 1,5 м и 10 см, т. е. направляющая и полотно с противовесом – по 4,6 м.

Т. к. у систем консольного типа в отличии от подвесных отсутствует верхняя перекладина, высоту проема планировать не нужно. А высота полотна принимается выше среднего человеческого роста – 1,85-2,2 м.

Расчет противовеса

Механизм откатных ворот работает за счет роликов, которые выносят за проем. Если используется одностворчатая система, то их понадобится 1 пара. В случае, когда ставится конструкция из 2 ширм, используют 2 пары тележек.

Срок их службы, а также легкость, с какой будут работать створки, зависит от правильности расчета противовеса.

Более экономичная конструкция предполагает противовес в 1/3 длины створки, выполненный в форме треугольника.

Делать такое устройство оправданно, если не хватает места для нормальной схемы в виде прямоугольника, который является продолжением створки и составляет ½ ее длины.

Полноценная конструкция противовеса упрощает сдвиг створок вручную, облегчает работу автоматике, увеличивает срок эксплуатации кареток.

Расчет веса

При устройстве сдвижных ворот своими руками без автоматики или с электроприводом требуется расчет по массе. Утяжеленная конструкция нуждается в более прочных комплектующих – роликах и направляющей балке, усиленном фундаменте и повышенной мощности автоматического устройства открывания.

Вес вычисляют, сложив вместе значения для металла, который используется в каркасе и обшивке створок. Полученную величину лучше увеличить на 30-40%, чтобы учесть возможные ветровые нагрузки. Запас понадобится при выборе и покупке фурнитуры.

От веса конструкции зависит количество анкеров, качество опоры роликовых тележек, глубина и толщина фундамента, стоимость которого от общей цены проекта иногда составляет 30-40%.

Чертежи и схемы

Лучше, если на чертежах ворота на роликах представлены в видах:

1. Общей структурной схемы.
2. Схемы для закладной площадки.
3. Монтажной схемы для изготовления конструкции.
4. Вспомогательными чертежами: кареток с направляющей, концевика, опорной скобы, полотна с направляющей рейкой.

Что понадобится для сооружения своими руками?

Чтобы собрать каркас для сдвижных ворот, залить фундамент, сделать закладные, установить и настроить механизмы, понадобятся фурнитура, строительные материалы и инструменты.

Как выбрать ролики для откатных ворот и другие комплектующие?

Производители предлагают комплектующие, отличающиеся допустимой нагрузкой: для конструкции весом от 400 кг, до 600 кг, от 600 кг, – и для соответствующих размеров полотна: до 4 м, до 6 м, свыше 6 м.

При выборе деталей нужно обратить внимание на:

1. Толщину направляющих. Она должна быть не менее 3,6 мм.
2. Материал роликов. Пластмассовые изделия служат меньше.
3. Подшипники роликовых тележек. Они должны быть с высокой твердостью поверхности качения (из цементированной стали). Чтобы они эксплуатировались без заклиниваний и люфтов, перед монтажом лучше проверить смазку.
4. Нижний улавливатель. Фиксатор и концевик должны свободно работать друг с другом. Поддерживающая скоба требуется толщиной более 4 мм.

Не следует забывать и о заглушках для направляющей балки. Они защищают от попадания внутрь пыли, грязи и снега.

Какой инструмент и материалы понадобятся?

Материалом обшивки для откатных ворот могут быть:

• профнастил;
• поликарбонат;
• вагонка или штакетник;
• стальные листы и ковка;
• филенка – штампованные металлические листы.

Кроме того, для приготовления бетона понадобятся цемент щебень и песок. Стальной пруток или арматура 10 мм или больше будет нужна, чтобы закрепить швеллер для закладной опорной площадки и усилить фундамент.

Для сварки каркаса потребуются:

• 60*40*2 или 50*50*2 профильная труба для рамы;
• 40*20*2 труба для деталей внутри каркаса;
• уголок металлический 100*100 мм или №20 швеллер для опорной площадки.

Из инструментов нужно приготовить:

• сварочный аппарат;
• болгарку;
• бетономешалку или емкость для приготовления бетона;
• лопату;
• лом;
• молоток;
• рулетку;
• угольник;
• уровень;
• шуруповерт или дрель;
• гаечные ключи;
• малярные принадлежности.

Поэтапный монтаж откатных ворот

Чтобы избежать ошибок при монтаже сдвижных ворот и получить надежную и прочную конструкцию, лучше разбить процесс на несколько этапов и следовать плану. Можно выделить следующие работы:

• установка опор;
• изготовление фундамента;
• сооружение створок;
• монтаж всей системы.

На каждом этапе важно соблюдать все параметры технологии и контролировать геометрию. Правильно выставленные направляющие ворот обеспечат минимальные усилия при их движении.

Установка столбов

Для устойчивости всей конструкции необходимо сделать столбы опор максимально качественно и точно. Особенности монтажа зависит от их типа. Они могут быть выполнены из:

• бетона;
• кирпича;
• камня;
• металлопроката;
• дерева.

Если на земельном участке грунтовые воды находится близко, лучше при изготовлении сдвижных ворот рассмотреть вариант с фундаментом, единым для всей конструкции.

Когда опоры из кирпича, камня или бетона, нужно сделать закладные, чтобы потом закрепить улавливатели и шины.

Для устойчивости столба, перед установкой его в яму, можно приварить к нему куски арматуры, трубы или уголка в качестве поперечин.

Яма должна быть не менее 1 м в глубину и 0,5 м в ширину. Опоры выставляют по уровню и заливают бетоном.

Строительство фундамента для механизма ворот

Правильную работу механизма для сдвижных ворот нельзя обеспечить без фундамента. При его разметке нужно учесть, что он должен быть на 0,3 м длиннее противовеса.

Порядок работ:

1. Ширину траншеи отмечают, отступив полметра от линии забора.
2. Заглублять фундамент лучше ниже точки промерзания грунта. Глубина должна быть не меньше метра.
3. С помощью швеллера, который будет являться закладной для крепления тележек, и нарезанной арматуры изготавливают П-образную конструкцию.
4. Ее необходимо выставить по уровням и высоте, так как на ней устанавливаются роликовые каретки.
5. Сооружают армопояс и опалубку.
6. Готовят и укладывают бетонную смесь.

Изготовление створки. Сварка

Понадобится ровная площадка, чтобы конструкцию не повело при сборке.

Последовательность монтажа:

1. Трубы укладывают на расположенные поперечно деревянные бруски, выравнивают с применением надежного уровня, лучше лазерного.
2. Элементы конструкции варят снизу-вверх. Сначала через каждые 0,5 м швом в 2 см соединяют заготовленную профильную трубу и направляющую балку.
3. К получившиеся спарке перпендикулярно крепят трубы, определяющие высоту створки. Если противовес будет в форме прямоугольника, то все поперечины берут одинаковой длины. Чтобы сохранить плоскость конструкции, ее нельзя перегревать.
4. Устанавливают поперечную верхнюю балку.
5. К подготовленному основанию каркаса приваривают элементы жесткости в соответствии с чертежом. Для этого используют заготовки труб 40*20*2.

Окраска и монтаж заполнения

Можно сделать сдвижные ворота из профлиста. Промышленность выпускает его разных расцветок, форм волны и толщины металла.

Перед обшивкой необходимо зачистить сварочные швы шлифмашинкой и загрунтовать готовый каркас. Лучше использовать грунтовку, содержащую присадки против коррозии.

Когда грунтовочный слой высохнет, конструкцию красят. Чтобы поверхность получилась ровной, желательно использовать пульверизатор. Краску наносят в несколько слоев.

Профильные листы крепят с помощью заклепок или саморезов.

Монтаж сдвижных ворот

Перед сборкой всей системы делают разметку. Чтобы точно установить консольные опоры, натягивают шнур по ходу створки. От столбов отступают 70 мм (толщина полотна), от поверхности дороги шнур поднимают на 15-20 см.

Дальнейший порядок действий:

1. Переднюю роликовую тележку утапливают в сторону отката створки на расстояние 15 см, чтобы она не выходила на проезжую часть.
2. Вторую сборку ставят на расстоянии 10 см от приемного столба, так чтобы была возможность разместить улавливатели.
3. Площадки опор прихватывают сваркой, устанавливают каретки и накатывают на них полотно для проверки.
4. Если система работает хорошо, то створку снимают, опору разбирают и крепят уже окончательно.
5. После того как створка будет установлена, ее закрывают и выравнивают с помощью уровня и болтов регулировки.
6. Монтируют ограничитель и накатной ролик. Устанавливают внизу улавливатель, выравнивают его и ставят верхний.
7. Производят завершающие регулировки, ставят заглушки, зачищают места сварки и красят.

Как оснастить их автоматикой?

Роликовые системы несложно сделать автоматическими, при условии, что они правильно уравновешены и выставлены.

Чтобы поставить автоматику, понадобятся:

• подходящий по мощности электропривод;
• зубчатая рейка;
• кабель;
• гофра;
• сигнальная лампа;
• антенна;
• блок управления;
• пульт ДУ.

Основание для монтажа устройства идет в комплекте с электроприводом. Осуществляем следующие действия:

1. В соответствии с инструкцией делаем разметку и между роликовыми каретками устанавливаем привод.
2. Размечаем и привариваем к профильной трубе зубчатую рейку. Между шестерней и приводом должен быть зазор в 1 мм.
3. Ставим выключатели («концевики»). Лучше использовать магнитные, т. к. они менее подвержены влиянию погоды, чем механические.
4. Подключаем привод к сети. Устанавливаем фотоэлементы для безопасности и сигнальную лампу.

Таблица зависимость мощности двигателя от веса ворот

Для правильного подбора привода можно обратиться к данным, содержащимся в таблице:

Мощность электродвигателя, кВт	Вес конструкции, кг
0,5-0,6	800-1000
0,3-0,4	500-600
0,2-0,3	200-300

90 фото монтажа и подключения откатных ворот

Сдвижные ворота на сегодняшний день очень признанные и распространённые изделия. Тем более, что каждый владеющий навыками сварочных работ может сделать откатные ворота своими руками.

Содержимое обзора:

Особенность работы и конструктивные характеристики

Немаловажное значение в конструкции откатных ворот играет фундамент. Главное, чётко соблюдать этапы монтажа, что наверняка поможет достичь нужного результата.

Роликовый механизм устанавливается как раз на фундаменте. На механизм действует вся тяжесть створки, поэтому устройство должно быть предельно прочным.

Ролики передвигаются по направляющему бруску. Чтобы достичь надёжной фиксации, необходимо устанавливать две стойки опоры. Для максимальной прочности элементы ворот соединяются между собой при помощи сварки.

Сдвижные ворота приводят в движение ручным способом или с помощью электродвигателя. У обоих видов конструкций единая схема установки.

Составляющие ворот

К таковым относятся:

• направляющий брус;
• нижний и верхний улавливатель;
• съемный ролик;
• консоль;
• основание для опор.

Конструирование чертежей и схем

Прежде чем приступить к изготовлению изделия, необходимо подготовить схемы и чертежи откатных ворот своими руками. Изначально необходимо определить размеры и распределить их по чертежу.

Важным вопросом является размах проема, под которым подразумевается свободное расстояние между столбиками ворот, при полном их раскрытии. Поэтому необходимо определить:

• какой транспорт будет проезжать сквозь ворота?
• угол въезда автомобиля?

Исходя из опыта рекомендуется ширину ворот определять так, чтобы между столбиком и автомобильным зеркалом оставалось расстояние не менее полуметра с обеих сторон.

Монтаж ворот

Пошаговая инструкция изготовления откатных ворот подразумевает определённую последовательность:

• Устройство фундамента.
• Прокладка кабеля.
• Установка откатных ворот.
• Прокладка автоматической системы.

Чертежи и фото откатных ворот изготовленных своими руками в достаточном объёме можно почерпнуть на просторах интернета.

Зашить внутри ворота можно разным материалом, но как правило используют «проф лист». Его можно приобрести нужного размера и цвета, он лёгкий и покрыт антикоррозийным средством. Крепят «проф лист» на саморезы.

Арматура для заливки основания должна быть в диаметре не менее 12 мм.

Замешивают бетон из цемента, песка и отсева или щебня в соотношении 1:2,1:3,9.

Раскладываем и разрезаем трубы на нужный размер. Из разрезанных труб формируем раму и привариваем углы несколькими точками, а уж потом целиком свариваем стыки. Место шва шлифуется.

Раму внутри нужно обработать антикоррозийным средством.

Таким же образом готовится каркас, только зачищается и загрунтовывается снаружи.

Соединение рамы и каркаса

Если створка у ворот будет иметь обшивку только с наружной стороны, то каркас нужно приварить заподлицо с наружной стороной рамы. Если с обоих, то по центру.

Окрашивание

Нужно зачистить сварные швы, обезжирить полностью раму и загрунтовать. Окрашивать нужно на два раза.

Облицовка

Проф лист крепится на саморезы. Лист фиксируется по углам, а уж потом прикручивается по периметру через 20 см.

Фундамент

Под основание необходимо выкопать яму по длине, которая будет составлять 1/2 проёма ворот, по ширине не меньше полуметра и глубиной в один метр.

Распределяем закладные в яме и выверяем уровнем швеллер, который должен находиться горизонтально на одной плоскости с площадью двора. Это создаст условия для ровной основы под каретку.

Бетон замешивается в следующим соотношении:

• цемент — 1 часть;
• речной песок — 2,1 часть;
• отсев или щебень — 3,9.

Приготовленным раствором целиком заполняем яму, периодически прокалывая бетон для избежания пустот. Выстаивается фундамент минимум 10 дней. После заливки в течение 4 дней нужно фундамент смачивать водой, тогда он не даст трещин.

Сборка и установка

На закладной располагаем каретки максимально удалив их друг от друга. Устанавливаем створки на каретки, вставив их в направляющий брусок. Затем каретки регулируются. Когда убедились, что ворота стоят правильно, то соединение каретки с закладной заваривается полностью.

После этого крепим верхние ограждающие ролики к закладной при помощи сварки.

Уловитель снизу крепится выше концевого ролика примерно на 5 мм, сверху закрепляется на трубе на 7 см ниже верхнего края ворот.

Затем концевой ролик зажимается болтами в направляющей балке или для большей надёжности приваривается сваркой.

Автоматическое раскрытие ворот

Для большего удобства при эксплуатации ворот, устанавливают автоматический привод откатывания ворот. Поручить установить привод желательно специалисту этого дела, чтобы в дальнейшем избежать лишних проблем.

Каждому понятно, что сдвижные ворота сконструированные и изготовленные своими руками, по стоимости обойдутся намного дешевле, чем заказывать в фирме по выпуску таких изделий.

Фото откатных ворот своими руками

Также рекомендуем просмотреть:

Автоматические откатные ворота

В дополнение к стандартным методам, используемым для строительства и ввода в эксплуатацию электрических откатных ворот, ниже приведены несколько важных фактов, которые следует принять во внимание.

Начиная с земляных работ, предпочтительнее использовать специально изготовленную оцинкованную направляющую для земляных ворот, чем обычную кованую. Оцинкованная направляющая ворот минимизирует появление пятен коррозии на финальной декоративной поверхности проезжей части. (Гранит, гравий на смоле и т. Д.).

Однако использование готовой оцинкованной направляющей для ворот непосредственно на земле может не обеспечить достаточного закрепления, или даже худшее движение может произойти по мягкому грунту. Чтобы устранить эту проблему, оцинкованный рельс можно перед установкой приварить к универсальной балке. В некоторых случаях фундаментную плиту двигателя также можно предварительно приварить к универсальной балке, чтобы обеспечить дополнительную прочность оператору. Фотографии 1 и 2 иллюстрируют этот метод.

Опорные ролики представляют собой специально изготовленные колеса раздвижных ворот, позволяющие перемещаться из стороны в сторону по специально разработанной гусенице. Использование опорных колес с двойным подшипником предпочтительнее одинарных подшипников, так как это обеспечит длительный срок службы и в то же время сведет к минимуму перемещение из стороны в сторону, происходящее от опорных роликов. Для обеспечения устойчивости опорные ролики могут быть вложены в раму ворот. Фотографии 3 и 4 иллюстрируют этот метод.

Ворота откатные электрические могут быть изготовлены в различных исполнениях. Неотъемлемой частью откатных ворот является угловая секция, устанавливаемая горизонтально. Угловая секция предназначена для обеспечения горизонтальной ровной поверхности и, следовательно, позволяет направляющим роликам удерживать ворота в вертикальном положении, позволяя при этом работать из стороны в сторону.Положение уголка по высоте ворот варьируется. Однако важно, чтобы тяжелая часть ворот находилась ниже угловой секции. На фото 5 показаны откатные ворота с носовой крышкой. В данном случае угловая секция установлена ​​на трети высоты ворот. Для достижения хорошей устойчивости нижняя часть ворот была спроектирована и изготовлена ​​тяжелее, чем верхняя часть.

Откатные ворота обычно оборудуются опорными столбами или постами безопасности, если только опора не может быть достигнута другими способами.Например, стены и т. Д. Опорная стойка служит основанием для установки кронштейнов, снабженных направляющими колесами ворот. Политика Arts of Steel заключается в изготовлении кронштейнов для откатных ворот на заказ. Изготовленные на заказ кронштейны будут аккуратно размещать направляющие ролики, сводя к минимуму риск защемления и т. Д. Изготовленные на заказ кронштейны также будут оснащены перекрывающейся защитой, гарантирующей невозможность подъема ворот и обеспечивающей дополнительную безопасность. Наша политика также заключается в использовании модернизированных роликов с нейлоновой оболочкой, оснащенных закрытыми самосмазывающимися подшипниками, а не стандартных тефлоновых роликов.Модернизированные ролики в сочетании с изготовленными на заказ кронштейнами надежно удерживают ворота в вертикальном положении, исключая нежелательное движение. Наконец, опорный столб в большинстве случаев будет изготовлен на полную высоту, чтобы действовать как столб безопасности в случае отклонения ворот из-за столкновения с транспортным средством. Этот тип скобок хорошо виден на фотографиях 6 и 7.

Откатные ворота обычно наиболее уязвимы при движении из стороны в сторону и легко отключаются в полностью закрытом положении.Это связано с тем, что опорные ролики и специально изготовленные кронштейны остаются устойчивыми в положении полного открытия, в то время как ворота выдвигаются, чтобы следить за положением полного закрытия. Следовательно, положение полного закрытия также является тем местом, где большая часть ворот в основном не поддерживается. Чтобы исключить любое перемещение из стороны в сторону и гарантировать, что ворота останутся ровными при полностью закрытом положении, изготовление и установка точек встречи имеет важное значение. Места встречи состоят из одного гнезда, обычно устанавливаемого на полностью закрытое положение, и одного направляющего ролика, устанавливаемого на ворота с помощью кронштейна. Ролик, прикрепленный к воротам, будет вбиваться в изготовленное гнездо в положении полного закрытия. Эти устройства также устранят риск поднятия и снятия с отслеживания в случае вандализма и, следовательно, обеспечат дополнительную безопасность. Установка этих устройств наглядно показана на фотографиях 8 и 9.

Правила безопасности в Европе
Откатные ворота часто бывают большими, тяжелыми и поэтому более опасными, чем распашные. Однако они могут быть оснащены соответствующими устройствами безопасности, что делает их одними из самых безопасных доступных систем ворот.

Все установки должны соответствовать Директиве по машинному оборудованию 2006/42 / EC, где EN13241-1 — это правила, касающиеся ворот. Ответственность за соответствие правилам несет установщик ворот, а не производитель. Затем применяются два основных правила EN: EN 12453, который описывает уровни безопасности, которые следует соблюдать при установке ворот, и EN12445, который описывает метод испытаний, который необходимо выполнить. Основные моменты — это максимальное количество силы в определенных контрольных точках.Пример — максимальное усилие в 400 Н может быть приложено за последние 50, 300 и 500 мм хода ворот, после первоначального удара сила должна упасть до 150 Н в течение 0,75 секунды и снизиться до 25 Н в течение 5 секунд. Во время среднего хода ворот допустимая сила составляет 1400 Н.

Должна быть проведена полная оценка риска ворот со всеми точками разрушения, показанными клиенту с соответствующими предлагаемыми защитными устройствами, также должна быть предоставлена ​​рекомендуемая программа обслуживания.Наконец, установщик должен подтвердить, что все установленное электрическое оборудование имеет европейский знак CE.

Чтобы соответствовать этим правилам, система ворот должна быть проверена откалиброванным измерителем силы, а полные результаты должны храниться в техническом файле в течение 7 лет. Если ворота не проверены, они не соответствуют требованиям. Большинство комплектов ворот можно оснастить защитным оборудованием, чтобы достичь этих пределов и, таким образом, охватить эту часть EN13241-1.

откатные ворота k12 краш-тест раздвижные ворота pas68 краш-тест автоматические раздвижные ворота двери двери

откатные ворота

k4 краш-тест автоматические раздвижные ворота гидравлические автоматические Gates ворота раздвижные Gates madoors sistem

K8 Crash Test Rated автоматические раздвижные ворота madoors краш-тест K8 раздвижные двери ворот ворот.3 года гарантии

k12 аварийные раздвижные ворота гидравлические автоматические раздвижные ворота Gates madoors systems гарантия 3 года

Pas68 краш-тест с рейтингом автоматических раздвижных ворот гидравлические раздвижные ворота pas 68 краш-тест раздвижные ворота

Откатные ворота

k-12 pas-68 автоматические гидравлические откатные ворота дверь

Автоматические откатные ворота повышенной безопасности поставляются с захватом для управления ходом в стандартной комплектации, однако они могут быть настроены для взаимодействия с широким спектром оборудования контроля доступа в соответствии с конкретными требованиями заказчика (доступны в качестве опций) и любой конфигурации, включая (но не ограничиваясь) индуктивные петлевые системы, считыватели карт, оборудование связи и охрану с персоналом Возможна установка систем паники.

Crash Gates протестированы в соответствии с PAS 68

Там, где точка управления High Security Gates удалена от установки, мы настоятельно рекомендуем установить записывающую систему видеонаблюдения, светофоры и системы индукционных петель безопасности.

Обратите внимание, что полная оценка рисков на объекте должна проводиться на стадии проектирования, чтобы обеспечить наличие всех соответствующих систем безопасности, поскольку это специализированный продукт с высокой степенью защиты, предназначенный только для использования с транспортными средствами. От аэропортов до посольств, от складов до депо, аварийные ворота Delta не позволяют неавторизованным пешеходам и транспортным средствам проникнуть в места, которые им не принадлежат.Некоторые модели работают без контакта с землей через проем, одна представляет собой качающуюся заслонку с ручным управлением, а другие работают с реечным приводом, проходящим через шлифованные дорожки колес с V-образной канавкой, с включением инфракрасного луча безопасности и предохранительных кромок. Также доступны версии Swing.

Размер прозрачных отверстий составляет от 12 до 30 футов (от 3657 мм до 9144 мм). Стандартная высота для всех, кроме распашных ворот, составляет 109 дюймов (2769 мм). На выбор предлагается пять различных моделей, гарантирующих, что на любом предприятии могут быть установлены ворота, которые полностью соответствуют его требованиям безопасности.

Эти популярные аварийные ворота не только могут выдерживать удары до 66,7 кН (15 000 фунтов) транспортного средства на скорости 50 миль в час (80 км / ч) и не несут значительных повреждений, но и могут хорошо выглядеть. Архитекторы и подрядчики могут выбирать между раздвижными и распашными воротами, испытанными на удар, в 14 различных декорах — зеленый ландшафт, стекло с трафаретной печатью, стальной экран, стекло с обратной краской, сталь с лазерной резкой в ​​двух вариантах, цветной акрил с панелями, панельный камень, панельный бетон, литой камень, дерево и камень, панельные деревянные и деревянные ширмы.Откатные ворота безопасности Madoors оснащены электромеханическими или гидравлическими системами. Типичная скорость привода составляет 60 футов (18,3 м) в минуту, в зависимости от источника питания и длины ворот. Поставляемые элементы управления madoors соответствуют всем требованиям по управлению и безопасности.

Электрические откатные ворота | Производитель автоматических раздвижных дверей

Устройство открывания раздвижных ворот

Автоматические откатные ворота запрещают проникновение в здание запрещенного проникновения с помощью устройств активной или пассивной безопасности.LivFuture предлагает широкий выбор автоматических раздвижных ворот. Эти двери работают на легком, но мощном раздвижном механизме, и при их изготовлении используется проверенный металлический градуированный металл, поэтому дверь надежна, чтобы защитить ваше помещение от несанкционированного доступа. У нас есть все виды автоматических откатных ворот, которые можно полностью персонализировать. Эти ворота должны быть одинарными и двойными. Мы являемся производителем и поставщиком различных раздвижных ворот, таких как автоматические раздвижные ворота, производитель автоматических раздвижных дверей, электрические раздвижные ворота и многое другое в Индии. Автоматические откатные ворота гладкие, легкие и бесшумные. Он широко используется и является эффективным выбором.

1) Автоматическая раздвижная дверь

Мы являемся выдающимся поставщиком обширной коллекции автоматических раздвижных дверей. Автоматические раздвижные двери и распашные двери необходимы в универмагах, домах, на рабочих местах компаний и в аэропортах. Они не требуют усилий, бесценны для поддержания кондиционирования салона. Это просто и ценно для поддержания внутреннего кондиционирования воздуха и экономии энергии.

Характеристики Автоматическая раздвижная дверь:

• • Высококачественные материалы
• • Плавное скольжение
• • Привлечены квалифицированные специалисты

2) Электрические откатные ворота:

Предлагаем широкий ассортимент электрических откатных ворот для жилых домов, комплексов и промышленных предприятий для обеспечения безопасности. Предлагаемые нами электрические откатные ворота производятся с использованием сырья гарантированного качества и современных технологий под руководством нашей профессиональной команды в нашем производственном отделении.

Характеристики откатных ворот с электроприводом:

• • Чистовая обработка
• • Прочная конструкция
• • Прочность

Характеристики:

Этот комплект предназначен для управления стальными или деревянными воротами и может быть установлен между столбами ворот или за ними (или даже перед ними) (ниже приведены стандартные характеристики, у других моделей будут дополнительные функции)

1. 1.Доступны модели для ворот весом до 5000 кг и открытием 30 метров
2. 2. С новой беспроводной клавиатурой ворота работают только с установленным вами паролем
3. 3. Функция защиты от перегрузки и перегрева с помощью встроенного термодатчика.
4. 4. Регулируемый автоматический возврат / остановка для препятствия во время работы ворот.
5. 5. Ручное открытие ворот при отключении электроэнергии.
6. 6. Автоматически запирает ворота и управляется только с помощью пульта дистанционного управления или ключа, предназначенного для ручного управления.
7. 7. Вращающаяся / светодиодная сигнальная лампа для оповещения о работе ворот.
8. 8. Регулируемое время задержки автоматического закрывания ворот.
9. 9. Работает от пульта дистанционного управления (до 30 метров), коммутатора и других систем контроля доступа, таких как RFID, биометрические данные, VDP, мобильное приложение и т. Д.)
10. 10.Защита окружающей среды. рабочая температура от -20 до +50 ° C, водонепроницаемость
11. 11. Стандартное время открытия 12-футовых ворот от 15 до 18 секунд.
12. 12. Дальность действия пульта дистанционного управления до 100 футов
13. 13. Система может работать от ИБП или ИНВЕРТОРА.
14. 14. Фотоэлемент для обнаружения препятствий и остановки ворот.
15. 15.На все комплекты предоставляется полная гарантия сроком 1 год и бесплатная техническая помощь.
16. 16. Испытания CE пройдены (европейские стандарты)

Модели переменного тока

ИДЕАЛ ДЛЯ GATE КГ

SD1006	ДВИГАТЕЛЬ ЗАДВИЖНОЙ ЗАДВИЖКИ ИДЕАЛЬНЫЙ ДЛЯ GATE ДО 500 КГ
SD1010	ДВИГАТЕЛЬ ЗАДВИЖНОЙ ЗАДВИЖКИ ИДЕАЛЬНЫЙ ДЛЯ GATE ДО 800 КГ
SD1014	ДВИГАТЕЛЬ ЗАДВИЖКИ ДВИГАТЕЛЯ
SD1020	ДВИГАТЕЛЬ АККУМУЛЯТОРА ДЛЯ GATE ДО 1800 кг
SD1030	ДВИГАТЕЛЬ АККУМУЛЯТОРА ЗАДВИЖКИ ИДЕАЛЬНЫЙ ДЛЯ GATE ДО 2500КГ
SD1050	ДВИГАТЕЛЬ ДВИГАТЕЛЯ АККУМУЛЯТОР ИДЕАЛЬНЫЙ ДЛЯ GATE

Модели постоянного тока

SDC500	ДВИГАТЕЛЬ ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА ИДЕАЛЬНЫЙ ДЛЯ GATE ДО 500 КГ
SDC800	ДВИГАТЕЛЬ ДВИГАТЕЛЯ ДВИГАТЕЛЯ ИДЕАЛЕН ДЛЯ GATE ДО 800 КГ

Мы являемся одним из ведущих поставщиков направляющих для ворот. направляющие для ворот, производитель направляющих для ворот, поставщик направляющих для ворот, направляющие для ворот в Индии, направляющие для ворот в Пуне.

Что вы получаете с комплектом откатных ворот 1. Ключи ручной разблокировки 2. Пульт дистанционного управления 3.Вспышка 4. Инструкция по эксплуатации 5. Зубчатая рейка (опция) 6. Ручной переключатель (опция) 7. Фотоэлемент (некоторые модели) 8. Беспроводная клавиатура (в некоторых моделях)

.

No related posts.
