Вес плиты перекрытия: монолит, пустотная, ребристая, полистиролбетонная

В процессе строительства жилых и административных зданий, производственных комплексов, теплотрасс широко используют железобетонные перекрытия. Их популярность объясняется прочностью, надежностью, огнестойкостью, экологической безопасностью.

Виды плит и их особенности

Перекрытие в сооружении служит для того, чтобы отделять друг от друга по горизонтали этажи, а также жилые помещения от чердаков и подвалов, закрывать доступ к коммуникациям. Помимо разделительной и ограждающей функции оно играет защитную роль, придавая конструкциям жесткость. Производство регламентируется ГОСТом 23009-78, который устанавливает и систему буквенно-цифровых обозначений. Указывают тип изделия, марку раствора, линейные параметры и дополнительные сведения. Вес в маркировку не входит, он в меньшей мере определяется видом бетона и в большей – габаритами.

Монолитные.

Перекрытие этого типа имеет большой удельный вес, поскольку полости внутри него не предусмотрены. Стандартные чаще всего отливают из тяжелого бетона. Они будут гораздо массивнее при использовании высокой марки. На вес плит перекрытий влияют и линейные размеры. В зависимости от толщины делятся на два вида:

1П – 120 мм, вес варьируется от 4,3 до 7,1 т;
2П – этот вариант мощнее (160 мм), до 8,7 т.

Облегченная 120-миллиметровая плита требует обустройства тепло- и звукоизоляции. После проведения соответствующих работ перекрытие будет весить несколько больше (суммируется масса изделия, утеплителя, шумоизолятора).

Согласно ГОСТ 19570-74, полнотелые панели для помещений допускается изготавливать из автоклавного ячеистого бетона (марка прочности 25-150, объемный вес – 800-1200 кг/м3) и использовать их при влажности не более 75 %. Длина – от 0,6 до 6,0 м, ширина – до 1,5 м при толщине 200 или 250 мм. Стандартное перекрытие этой группы марки П60.

12-3,5Я (6х1,12х0,25 м из М35) весит 1,1 т.

Отдельный вид – доборные элементы, позволяющие собрать конструкции нестандартного размера. Эти ЖБИ подбирают по длине, она равна соответствующему параметру обычной плиты (1,8-5 м). Ширина невелика, а вес составляет не более 1,5 т.

2. Пустотные.

Благодаря специальным технологическим отверстиям, весовая нагрузка, которую оказывает пустотелая панель на фундамент и стены, оказывается менее существенной. В зависимости от числа и конфигурации ячеек бывают трех видов:

ПК – перекрытие содержит круглые камеры; диаметру 159 мм соответствует маркировка 1ПК, 140 мм – 2ПК;
ПБ – так обозначаются пустотные плиты с различными вариантами ячеек;
ПГ – толщиной 260 мм с пустотами эллипсовидной формы.

За счет отверстий уменьшается рабочая площадь сечения, объем и вес, снижается несущая способность. Среди преимуществ стоит отметить улучшенные тепло- и звукоизоляционные свойства. Изделие с внутренними камерами обычно используют, чтобы сформировать цокольное или межэтажное перекрытие. Вес пустотных плит длиной 6 м в зависимости от марки прочности бетона составляет 2,8-3 т. Чтобы усилить эффект теплоизоляции и не слишком увеличить вес, можно набить целлюлозой, минеральной ватой, пенопластом.

3. Плиты с ребристой поверхностью.

Представляют соединенные между собой балки, залитые бетоном. Имеют П-образное сечение, отличаются высокой несущей способностью и сопротивляемостью изгибающим напряжениям. На изгиб работают не только цельнолитые ребра, но и армирующие металлические элементы. Мощное железобетонное перекрытие подходит для чердаков, промышленных зданий, особенно для «горячих» цехов и химического производства. В жилых сооружениях их используют редко: в этом случае панель придется обязательно покрывать облицовкой, а это требует дополнительных затрат.

Вес плиты стандартного размера (3х6 м) может быть разным. Это зависит от материала, из которого она изготовлена:

легкий бетон – 3,8 т;
тяжелый – 4,73 т;
плотный силикатный – 4,0 т.

4. Из полистиролбетона.

Облегченные типы, изготавливаемые прямо на строительной площадке из смеси вспененного полистирола, портландцемента и кварцевого песка. Перекрытие обеспечивает качественную теплоизоляцию и огнезащиту, поглощает шумы, имеет высокий индекс морозоустойчивости. На протяжении всего срока эксплуатации материал сохраняет свою структуру неизменной. По сравнению с ж/б менее выносливы, хотя при нормативных показателях прочности 400-500 кГс/см2 они вполне справляются со своими функциями.

Перекрытие с полимерной добавкой помогает решать проблему снижения нагрузки на несущие стены и фундамент. Куб армированного полистиролбетона весит примерно 1 т – это примерно в 2 раза меньше, чем удельная масса классических монолитных плит из тяжелого бетона (хотя несколько больше, чем пустотных). Панели с полистиролом пригодятся для реконструкции и капремонта зданий со слабым фундаментом.

Стоимость и вес

Цена зависит от качественных показателей материалов, задействованных в производстве, отдаленности завода-изготовителя от строительного объекта. При покупке массивных изделий можно попытаться снизить расходы: узнать условия оптовых поставок, ознакомиться с акционными и бонусными программами. Чтобы сэкономить, покупают облегченные пустотные варианты. Цены на перекрытия в Московском регионе:

Перекрытие, марка	Габариты, м	Вес, кг	Цена, рубли
Перекрытие, марка	Габариты, м	Вес, кг	Цена, рубли	ПРТм-7 (полнотелое)	2,4х 0,4х 0,12	155	1700
ПК-30-10-8 (пустотное)	2,98 х 0,99 х 0,22	92	4500
4ПФ-6-3-АтV-1/отв.1200х1700/ (ребристое)	5,97 х 1,19 х 0,3	1400	10500

Вес плиты перекрытия пустотной, п-образной, 6х1,5, цены

Дата: 15.09.2014

Плиты перекрытия являются одним из самых востребованных строительных материалов. Они представляют собой горизонтальные несущие конструкции, имеющие форму параллелепипеда и делящие здание на этажи. Их основные функции — обеспечение пожаробезопасности, теплозащиты и звуконепроницаемости. Объем, габариты и вес плиты перекрытия зависят от ее предназначения.

Виды плит и их вес

На строительном рынке представлен широкий ассортимент железобетонных разделяющих конструкций, однако специалисты выделяют три основных типа:

Пустотные внутри имеют цилиндрические пустоты, так называемые воздушные камеры. Их наличие делает панель жесткой и позволяет ей выдерживать значительные механические нагрузки. Воздушные камеры помогают скрыть электрическую проводку, слаботочные сети, а также трубопровод принудительной вентиляции. Также они снижают вес всей бетонной конструкции и, как следствие, уменьшают общую нагрузку на фундамент. Масса пустотной плиты 6х1,5 м составляет около 3 000 кг, что позволяет легко произвести ее монтаж. Бетонные панели с воздушными камерами используются при возведении коттеджей, складов, гаражей, торговых и офисных центров.
Основным преимуществом сплошного перекрытия является высокая несущая способность.
Масса железобетонных плит обычно составляет 7 000 кг, что позволяет обеспечить предельно разрешенную нагрузку выше 800 кгс/м2. Использовать его целесообразно при возведении зданий с массивным каркасом, при строительстве теплотрасс, а также в процессе сооружения непроходных проемов. Недостатком является высокая звукопроницаемость.
Ребристое перекрытие представляет собой изделие из железобетона П-образной формы, имеющее продольные ребра в верхней части. В строительстве жилых зданий применение не представляется возможным, поскольку они не позволяют создать плоский потолок. Чаще их используют для возведения промышленных и вспомогательных зданий различного назначения. Ребристые плиты перекрытия могут иметь вес от 65 до 2650 кг. Отличаются такие панели наличием усиленного армирующего каркаса, способного выдерживать серьезные нагрузки на изгиб.

Стоимость плит

Цена плит перекрытия различного веса колеблется в пределах от 3 600 до 13 800 руб/шт. Стоимость изделия напрямую зависит от его массы и размеров. Ниже представлены цены московских компаний на пустотные плиты, размер которых составляет 6х1,5 м, а вес – 3 000 кг.

Компания	Цена, руб/штука
ООО «Мега-Торг»	13 800
ГрандСервис	12 683
Интернет магазин строительных материалов «Товарищи»	10 918
ООО «Смоленский кирпич»	12 300
Завод ЖБИ 4	12 358
СтройСервис	12 649
ПСО ТОР-ЖБИ	9 735

Как правило, доставка продукции осуществляется собственным автотранспортом предприятия, оборудованным манипуляторами, автокранами и низкорамными платформами. Панели из железобетона обойдутся вам дешевле, если вы сумеете самостоятельно организовать их вывоз с территории склада.

Плиты перекрытия ПК ширина 1.2 м

Наименование		Размер (мм)	Вес (т)
Многопустотные плиты перекрытия .по сер.1.241-1 (вып.39,27,36)
Плита перекрытия	ПК 90-12-8 AтV-1	8980х1190х220	3,17
Плита перекрытия	ПК 89-12-8 AтV-1	8880х1190х220	3,16
Плита перекрытия	ПК 88-12-8 AтV-1	8780х1190х220	3,13
Плита перекрытия	ПК 87-12-8 AтV-1	8680х1190х220	3,09
Плита перекрытия	ПК 86-12-8 AтV-1	8580х1190х220	3,06
Плита перекрытия	ПК 85-12-8 AтV-1	8480х1190х220	3
Плита перекрытия	ПК 84-12-8 AтV-1	8380х1190х220	2,95
Плита перекрытия	ПК 83-12-8 AтV-1	8280х1190х220	2,92
Плита перекрытия	ПК 82-12-8 AтV-1	8180х1190х220	2,92
Плита перекрытия	ПК 81-12-8 AтV-1	8080х1190х220	2,88
Плита перекрытия	ПК 80-12-8 AтV-1	7980х1190х220	2,84
Плита перекрытия	ПК 79-12-8 AтV-1	7880х1190х220	2,81
Плита перекрытия	ПК 78-12-8 AтV-1	7780х1190х220	2,77
Плита перекрытия	ПК 77-12-8 AтV-1	7680х1190х220	2,74
Плита перекрытия	ПК 76-12-8 AтV-1	7580х1190х220	2,7
Плита перекрытия	ПК 75-12-8 AтV-1	7480х1190х220	2,67
Плита перекрытия	ПК 74-12-8 AтV-1	7380х1190х220	2,63
Плита перекрытия	ПК 73-12-8 AтV-1	7280х1190х220	2,6
Плита перекрытия	ПК 72-12-8АтVт-1	7180х1190х220	2,58
Плита перекрытия	ПК 71-12-8АтVт-1	7080х1190х220	2,53
Плита перекрытия	ПК 70. 12-8 AтVт-1	6980х1190х220	2,49
Плита перекрытия	ПК 69-12-8 AтVт-1	6880х1190х220	2,47
Плита перекрытия	ПК 68-12-8 AтVт-1	6780х1190х220	2,43
Плита перекрытия	ПК 67-12-8 AтVт-1	6680х1190х220	2,4
Плита перекрытия	ПК 66-12-8 AтV-1	6580х1190х220	2,36
Плита перекрытия	ПК 65-12-8 AтV-1	6480х1190х220	2,32
Плита перекрытия	ПК 64-12-8 AтV-1	6380х1190х220	2,28
Плита перекрытия	ПК 63-12-8 AтV	6280х1190х220	2,24
Плита перекрытия	ПК 62-12-8 AтV	6180х1190х220	2,3
Плита перекрытия	ПК 61-12-8 AтV	6080х1190х221	2,2
Плита перекрытия	ПК 60-12-8 АтV	5980х1190х220	2,1
Плита перекрытия	ПК 59-12-8АтV	5880х1190х220	2,07
Плита перекрытия	ПК 58-12-8 AтV	5780х1190х220	2,04
Плита перекрытия	ПК 57-12-8 AтV	5680х1190х220	2
Плита перекрытия	ПК 56-12-8 AтV	5580х1190х220	1,97
Плита перекрытия	ПК 55-12-8 AтV	5480х1190х220	1,95
Плита перекрытия	ПК 54-12-8 AтV	5380х1190х220	1,93
Плита перекрытия	ПК 53-12-8 AтV	5280х1190х220	1,9
Плита перекрытия	ПК 52-12-8 AтV	5180х1190х220	1,87
Плита перекрытия	ПК 51-12-8 AтV	5080х1190х220	1,83
Плита перекрытия	ПК 50-12-8 AтV	4980х1190х220	1,79
Плита перекрытия	ПК 49-12-8 AтV	4880х1190х220	1,75
Плита перекрытия	ПК 48-12-8 AтV	4780х1190х220	1,675
Плита перекрытия	ПК 47-12-8 AтV	4680х1190х220	1,67
Плита перекрытия	ПК 46-12-8 AтV	4580х1190х220	1,65
Плита перекрытия	ПК 45-12-8АтV	4480х1190х220	1,56
Плита перекрытия	ПК 44-12-8АтV	4380х1190х220	1,55
Плита перекрытия	ПК 43-12-8АтV	4280х1190х220	1,55
Плита перекрытия	ПК 42-12-8	4180х1190х220	1,49
Плита перекрытия	ПК 41-12-8	4080х1190х220	1,45
Плита перекрытия	ПК 40-12-8	3980х1190х220	1,42
Плита перекрытия	ПК 39-12-8	3880х1190х220	1,385
Плита перекрытия	ПК 38-12-8	3780х1190х220	1,35
Плита перекрытия	ПК 37-12-8	3680х1190х220	1,34
Плита перекрытия	ПК 36-12-8	3580х1190х220	1,28
Плита перекрытия	ПК 35-12-8	3480х1190х220	1,27
Плита перекрытия	ПК 34-12-8	3380х1190х220	1,2
Плита перекрытия	ПК 33-12-8	3280х1190х220	1,19
Плита перекрытия	ПК 32-12-8	3180х1190х220	1,15
Плита перекрытия	ПК 31-12-8	3080х1190х220	1,14
Плита перекрытия	ПК 30-12-8	2980х1190х220	1,08
Плита перекрытия	ПК 29-12-8	2880х1190х221	1,07
Плита перекрытия	ПК 28-12-8	2780х1190х220	1,02
Плита перекрытия	ПК 27-12-8	2680х1190х220	0,97
Плита перекрытия	ПК 26-12-8	2580х1190х220	0,95
Плита перекрытия	ПК 25-12-8	2480х1190х220	0,93
Плита перекрытия	ПК 24-12-8	2380х1190х220	0,87
Плита перекрытия	ПК 23-12-8	2280х1190х220	0,86
Плита перекрытия	ПК 22-12-8	2180х1190х220	0,82
Плита перекрытия	ПК 21-12-8	2080х1190х220	0,8
Плита перекрытия	ПК 20-12-8	1980х1190х220	0,75
Плита перекрытия	ПК 19-12-8	1880х1190х220	0,73
Плита перекрытия	ПК 18-12-8	1780х1190х220	0,68
Плита перекрытия	ПК 17-12-8	1680х1190х220	0,64
Плита перекрытия	ПК 16-12-8	1580х1190х220	0,62

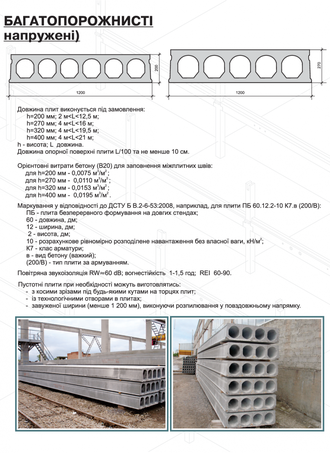

Плиты перекрытия ПБ

Плиты перекрытия ПБ железобетонные многопустотные предварительно напряженные стендового безопалубочного формования армированные высокопрочной проволокой ВР 1400 или стальным канатом (тросом).

ПБ 2,2 52.12-8 К-7-п зд(а) к

ПБ — плита стендового безопалубочного формования

2,2 — высота плиты 220 мм

52 – длиной 5180 мм

12 – шириной 1197 мм

8 – под нагрузку 8 кН/м2 (800 кг/м2)

К-7 – рабочая арматура нижней зоны

п – монтажные петли

зд(а) – закладные изделия или анкера

к – выборки бетона в верхнем поясе плиты

Плиты перекрытия ПБ используются для перекрытия между этажами. Также являются пустотными. В отличии от плит ПК чаще всего производятся на граните, реже на известняке. Плита перекрытия ПБ не имеет практически ограничений по длине, ее длина ограничивается лишь возможностью ее транспортировки (мы имеем возможность изготовить ее длиной до 15,5 метров), шириной бывает 1 м, 1,2 м и 1,5 м. Данная ширина является стандартной, при желании и по чертежам межэтажные панели можно нарезать любой ширины. Толщина плит перекрытия ПБ (h) может быть 160 мм, 220 мм, 265 мм, 300 мм, 330 мм и 400 мм. Монтаж длинных плит, например, длиной от 10 м до 16,2 метров (11 м, 12 м, 13 м, 14 м и 15 м), удобно и безопасно осуществлять грузоподъемной траверсой, которую мы предлагаем в аренду. Глубина опирания данной плиты составляет: для зданий с кирпичными стенами опирание не должно превышать 160 мм, при толщине плиты 160 и 220 мм, при толщине плиты 300 мм — не должно превышать 190 мм. Минимальный размер опирания плиты должен быть не менее 100 мм для кирпичных зданий и не менее 90 мм для крупноблочных. Плиты ПБ не рекомендуется опирать (заводить) в торцевые стены длинной стороной, так как они не имеют горизонтальных поперечных стержней, обеспечивающих связь между отдельными продольными ребрами. Для пропуска через плиты ПБ труб и кабельных разводок допускается сверление отверстий до 100 мм. Плиты перекрытия ПБ имеют обе стороны гладкими, что существенно сокращает расходы при ремонте, так как потолок и пол получаются идеально гладкими и красивыми. Плиты перекрытия ПБ стандартно несут восьмую нагрузку. Купить (заказать) плиты перекрытия ПБ вы можете напрямую от производителя на нашем заводе по ценам ниже заводского прайса. Данные плиты стандартных размеров всегда есть в наличии (как 220, так и 160 мм). ЖБ плиты перекрытия являются более дешевым и быстрым способом, чем монолитное перекрытие. Также данные плиты можно использовать в качестве кровли (потолка). Наш завод может производить плиты перекрытия ПБ с повышенной нагрузкой до двадцатой включительно при запросе. Также производим плиты перекрытия ПБ по ГОСТ с маркой бетона В-40, морозостойкостью F-200, на граните, предназначенные для железнодорожных платформ. Осуществляем доставку плит из Рязани в Москву, Московскую область и соседние области.

Максимальные размеры проемов и отверстий, которые можно делать в плите ПБ

Положение отверстия	L/b мм
В углу	600/300
С торца	600/250
На краю	1000/180
В середине	1000/250 (при Ф пустоты 20 мм

Цена на плиты перекрытия ПБ зависит от общего тоннажа и места доставки!

Плиты перекрытия ПБ толщиной 220
Шириной 1м. 50см.		Шириной 1м. 20см.		Шириной 1м.
Наименование	вес	Наименование	вес	Наименование	вес
ПБ 2,2 12.15-8	0,614	ПБ 2,2 12.12-8	0,466	ПБ 2,2 12.10-8	0,386
ПБ 2,2 14.15-8	0,718	ПБ 2,2 14.12-8	0,545	ПБ 2,2 14.10-8	0,449
ПБ 2,2 16.15-8	0,823	ПБ 2,2 16.12-8	0,625	ПБ 2,2 16.10-8	0,514
ПБ 2,2 18.15-8	0,926	ПБ 2,2 18.12-8	0,705	ПБ 2,2 18.10-8	0,58
ПБ 2,2 20.15-8	1,03	ПБ 2,2 20.12-8	0,783	ПБ 2,2 20.10-8	0,667
ПБ 2,2 21. 15-8	1,082	ПБ 2,2 21.12-8	0,823	ПБ 2,2 21.10-8	0,677
ПБ 2,2 22.15-8	1,134	ПБ 2,2 22.12-8	0,862	ПБ 2,2 22.10-8	0,710
ПБ 2,2 23.15-8	1,186	ПБ 2,2 23.12-8	0,901	ПБ 2,2 23.10-8	0,743
ПБ 2,2 24.15-8	1,238	ПБ 2,2 24.12-8	0,940	ПБ 2,2 24.10-8	0,775
ПБ 2,2 25.15-8	1,29	ПБ 2,2 25.12-8	0,980	ПБ 2,2 25.10-8	0,808
ПБ 2,2 26.15-8	1,343	ПБ 2,2 26.12-8	1,020	ПБ 2,2 26.10-8	0,840
ПБ 2,2 27.15-8	1,394	ПБ 2,2 27.12-8	1,060	ПБ 2,2 27.10-8	0,873
ПБ 2,2 28.15-8	1,446	ПБ 2,2 28. 12-8	1,099	ПБ 2,2 28.10-8	0,905
ПБ 2,2 29.15-8	1,498	ПБ 2,2 29.12-8	1,138	ПБ 2,2 29.10-8	0,938
ПБ 2,2 30.15-8	1,550	ПБ 2,2 30.12-8	1,178	ПБ 2,2 30.10-8	0,970
ПБ 2,2 31.15-8	1,600	ПБ 2,2 31.12-8	1,217	ПБ 2,2 31.10-8	1,003
ПБ 2,2 32.15-8	1,654	ПБ 2,2 32.12-8	1,257	ПБ 2,2 32.10-8	1,035
ПБ 2,2 33.15-8	1,706	ПБ 2,2 33.12-8	1,298	ПБ 2,2 33.10-8	1,068
ПБ 2,2 34.15-8	1,758	ПБ 2,2 34.12-8	1,336	ПБ 2,2 34.10-8	1,100
ПБ 2,2 35.15-8	1,81	ПБ 2,2 35.12-8	1,375	ПБ 2,2 35. 10-8	1,135
ПБ 2,2 36.15-8	1,862	ПБ 2,2 36.12-8	1,415	ПБ 2,2 36.10-8	1,166
ПБ 2,2 37.15-8	1,914	ПБ 2,2 37.12-8	1,455	ПБ 2,2 37.10-8	1,200
ПБ 2,2 38.15-8	1,966	ПБ 2,2 38.12-8	1,494	ПБ 2,2 38.10-8	1,230
ПБ 2,2 39.15-8	2,018	ПБ 2,2 39.12-8	1,533	ПБ 2,2 39.10-8	1,262
ПБ 2,2 40.15-8	2,07	ПБ 2,2 40.12-8	1,573	ПБ 2,2 40.10-8	1,295
ПБ 2,2 41.15-8	2,123	ПБ 2,2 41.12-8	1,613	ПБ 2,2 41.10-8	1,328
ПБ 2,2 42.15-8	2,174	ПБ 2,2 42.12-8	1,653	ПБ 2,2 42.10-8	1,360
ПБ 2,2 43. 15-8	2,226	ПБ 2,2 43.12-8	1,692	ПБ 2,2 43.10-8	1,393
ПБ 2,2 44.15-8	2,278	ПБ 2,2 44.12-8	1,713	ПБ 2,2 44.10-8	1,430
ПБ 2,2 45.15-8	2,330	ПБ 2,2 45.12-8	1,770	ПБ 2,2 45.10-8	1,458
ПБ 2,2 46.15-8	2,381	ПБ 2,2 46.12-8	1,810	ПБ 2,2 46.10-8	1,490
ПБ 2,2 47.15-8	2,433	ПБ 2,2 47.12-8	1,850	ПБ 2,2 47.10-8	1,522
ПБ 2,2 48.15-8	2,485	ПБ 2,2 48.12-8	1,890	ПБ 2,2 48.10-8	1,555
ПБ 2,2 49.15-8	2,538	ПБ 2,2 49.12-8	1,929	ПБ 2,2 49.10-8	1,590
ПБ 2,2 50.15-8	2,591	ПБ 2,2 50. 12-8	1,968	ПБ 2,2 50.10-8	1,623
ПБ 2,2 51.15-8	2,643	ПБ 2,2 51.12-8	2,008	ПБ 2,2 51.10-8	1,654
ПБ 2,2 52.15-8	2,694	ПБ 2,2 52.12-8	2,047	ПБ 2,2 52.10-8	1,688
ПБ 2,2 53.15-8	2,746	ПБ 2,2 53.12-8	2,087	ПБ 2,2 53.10-8	1,83
ПБ 2,2 54.15-8	2,798	ПБ 2,2 54.12-8	2,128	ПБ 2,2 54.10-8	1,751
ПБ 2,2 55.15-8	2,850	ПБ 2,2 55.12-8	2,166	ПБ 2,2 55.10-8	1,785
ПБ 2,2 56.15-8	2,901	ПБ 2,2 56.12-8	2,205	ПБ 2,2 56.10-8	1,818
ПБ 2,2 57.15-8	2,953	ПБ 2,2 57.12-8	2,245	ПБ 2,2 57. 10-8	1,850
ПБ 2,2 58.15-8	3,006	ПБ 2,2 58.12-8	2,285	ПБ 2,2 58.10-8	1,883
ПБ 2,2 59.15-8	3,058	ПБ 2,2 59.12-8	2,324	ПБ 2,2 59.10-8	1,915
ПБ 2,2 60.15-8	3,110	ПБ 2,2 60.12-8	2,363	ПБ 2,2 60.10-8	1,948
ПБ 2,2 61.15-8	3,160	ПБ 2,2 61.12-8	2,403	ПБ 2,2 61.10-8	1,98
ПБ 2,2 62.15-8	3,214	ПБ 2,2 62.12-8	2,443	ПБ 2,2 62.10-8	2,013
ПБ 2,2 63.15-8	3,265	ПБ 2,2 63.12-8	2,483	ПБ 2,2 63.10-8	2,045
ПБ 2,2 64.15-8	3,317	ПБ 2,2 64.12-8	2,522	ПБ 2,2 64.10-8	2,078
ПБ 2,2 65. 15-8	3,371	ПБ 2,2 65.12-8	2,561	ПБ 2,2 65.10-8	2,11
ПБ 2,2 66.15-8	3,423	ПБ 2,2 66.12-8	2,601	ПБ 2,2 66.10-8	2,142
ПБ 2,2 67.15-8	3,473	ПБ 2,2 67.12-8	2,640	ПБ 2,2 67.10-8	2,175
ПБ 2,2 68.15-8	3,526	ПБ 2,2 68.12-8	2,680	ПБ 2,2 68.10-8	2,208
ПБ 2,2 69.15-8	3,578	ПБ 2,2 69.12-8	2,720	ПБ 2,2 69.10-8	2,240
ПБ 2,2 70.15-8	3,627	ПБ 2,2 70.12-8	2,759	ПБ 2,2 70.10-8	2,273
ПБ 2,2 71.15-8	3,681	ПБ 2,2 71.12-8	2,798	ПБ 2,2 71.10-8	2,305
ПБ 2,2 72.15-8	3,733	ПБ 2,2 72. 12-8	2,838	ПБ 2,2 72.10-8	2,337
ПБ 2,2 73.15-8	3,786	ПБ 2,2 73.12-8	2,877	ПБ 2,2 73.10-8	2,370
ПБ 2,2 74.15-8	3,843	ПБ 2,2 74.12-8	2,917	ПБ 2,2 74.10-8	2,403
ПБ 2,2 75.15-8	3,890	ПБ 2,2 75.12-8	2,958	ПБ 2,2 75.10-8	2,435
ПБ 2,2 76.15-8	3,942	ПБ 2,2 76.12-8	2,996	ПБ 2,2 76.10-8	2,470
ПБ 2,2 77.15-8	3,944	ПБ 2,2 77.12-8	3,036	ПБ 2,2 77.10-8	2,500
ПБ 2,2 78.15-8	4,045	ПБ 2,2 78.12-8	3,075	ПБ 2,2 78.10-8	2,535
ПБ 2,2 79.15-8	4,099	ПБ 2,2 79.12-8	3,115	ПБ 2,2 79. 10-8	2,565
ПБ 2,2 80.15-8	4,151	ПБ 2,2 80.12-8	3,154	ПБ 2,2 80.10-8	2,598
ПБ 2,2 81.15-8	4,203	ПБ 2,2 81.12-8	3,193	ПБ 2,2 81.10-8	2,630
ПБ 2,2 82.15-8	4,254	ПБ 2,2 82.12-8	3,233	ПБ 2,2 82.10-8	2,663
ПБ 2,2 83.15-8	4,306	ПБ 2,2 83.12-8	3,273	ПБ 2,2 83.10-8	2,695
ПБ 2,2 84.15-8	4,358	ПБ 2,2 84.12-8	3,313	ПБ 2,2 84.10-8	2,730
ПБ 2,2 85.15-8	4,409	ПБ 2,2 85.12-8	3,352	ПБ 2,2 85.10-8	2,761
ПБ 2,2 86.15-8	4,461	ПБ 2,2 86.12-8	3,391	ПБ 2,2 86.10-8	2,793
ПБ 2,2 87. 15-8	4,513	ПБ 2,2 87.12-8	3,430	ПБ 2,2 87.10-8	2,825
ПБ 2,2 88.15-8	4,566	ПБ 2,2 88.12-8	3,470	ПБ 2,2 88.10-8	2,860
ПБ 2,2 89.15-8	4,618	ПБ 2,2 89.12-8	3,510	ПБ 2,2 89.10-8
ПБ 2,2 90.15-8	4,670	ПБ 2,2 90.12-8	3,550	ПБ 2,2 90.10-8	2,925
ПБ 2,2 91.15-8	4,721	ПБ 2,2 91.12-8	3,595	ПБ 2,2 91.10-8	3,050
ПБ 2,2 92.15-8	4,774	ПБ 2,2 92.12-8	3,625	ПБ 2,2 92.10-8
ПБ 2,2 93.15-8	4,825	ПБ 2,2 93.12-8	3,668	ПБ 2,2 93.10-8	3,025
ПБ 2,2 94.15-8	4879	ПБ 2,2 94. 12-8	3,709	ПБ 2,2 94.10-8	3,054
ПБ 2,2 95.15-8	4,937	ПБ 2,2 95.12-8	3,749	ПБ 2,2 95.10-8	3,087
ПБ 2,2 96.15-8	4,983	ПБ 2,2 96.12-8	3,788	ПБ 2,2 96.10-8	3,120

Вместе с плитами можем предложить:

Плиты перекрытия ПБ толщиной 160 (облегченные)
Шириной 1м. 50см.		Шириной 1м. 20см.
Наименование	вес	Наименование	вес
ПБ 1,6 18.15-8	0,720	ПБ 1,6 18.12-8	0,555
ПБ 1,6 21.15-8	0,840	ПБ 1,6 21. 12-8	0,645
ПБ 1,6 22.15-8	0,880	ПБ 1,6 22.12-8	0,675
ПБ 1,6 23.15-8	0,921	ПБ 1,6 23.12-8	0,706
ПБ 1,6 24.15-8	0,960	ПБ 1,6 24.12-8	0,740
ПБ 1,6 25.15-8	1,001	ПБ 1,6 25.12-8	0,768
ПБ 1,6 26.15-8	1,042	ПБ 1,6 26.12-8	0,799
ПБ 1,6 27.15-8	1,085	ПБ 1,6 27.12-8	0,830
ПБ 1,6 28.15-8	1,122	ПБ 1,6 28.12-8	0,860
ПБ 1,6 29.15-8	1,163	ПБ 1,6 29.12-8	0,891
ПБ 1,6 30.15-8	1,205	ПБ 1,6 30.12-8	0,925
ПБ 1,6 31.15-8	1,243	ПБ 1,6 31.12-8	0,953
ПБ 1,6 32.15-8	1,313	ПБ 1,6 32. 12-8	0,985
ПБ 1,6 33.15-8	1,325	ПБ 1,6 33.12-8	1,015
ПБ 1,6 34.15-8	1,365	ПБ 1,6 34.12-8	1,046
ПБ 1,6 35.15-8	1,405	ПБ 1,6 35.12-8	1,077
ПБ 1,6 36.15-8	1,445	ПБ 1,6 36.12-8	1,110
ПБ 1,6 37.15-8	1,486	ПБ 1,6 37.12-8	1,140
ПБ 1,6 38.15-8	1,526	ПБ 1,6 38.12-8	1,170
ПБ 1,6 39.15-8	1,570	ПБ 1,6 39.12-8	1,200
ПБ 1,6 40.15-8	1,607	ПБ 1,6 40.12-8	1,233
ПБ 1,6 41.15-8	1,648	ПБ 1,6 41.12-8	1,263
ПБ 1,6 42.15-8	1,690	ПБ 1,6 42.15-8	1,295
ПБ 1,6 43.15-8	1,728	ПБ 1,6 43. 12-8	1,325
ПБ 1,6 44.15-8	1,768	ПБ 1,6 44.12-8	1,355
ПБ 1,6 45.15-8	1,810	ПБ 1,6 45.12-8	1,390
ПБ 1,6 46.15-8	1,849	ПБ 1,6 46.12-8	1,418
ПБ 1,6 47.15-8	1,890	ПБ 1,6 47.12-8	1,448
ПБ 1,6 48.15-8	1,930	ПБ 1,6 48.12-8	1,480
ПБ 1,6 49.15-8	1,970	ПБ 1,6 49.12-8	1,510
ПБ 1,6 50.15-8	2,011	ПБ 1,6 50.12-8	1,541
ПБ 1,6 51.15-8	2,050	ПБ 1,6 51.12-8	1,575
ПБ 1,6 52.15-8	2,091	ПБ 1,6 52.12-8	1,603
ПБ 1,6 54.15-8	2,175	ПБ 1,6 54.12-8	1,665
ПБ 1,6 55.15-8	2,213	ПБ 1,6 55. 12-8	1,696
ПБ 1,6 56.15-8	2,253	ПБ 1,6 56.12-8	1728
ПБ 1,6 57.15-8	2,295	ПБ 1,6 57.12-8	1,760
ПБ 1,6 58.15-8	2,334	ПБ 1,6 58.12-8	1,789
ПБ 1,6 59.15-8	2,374	ПБ 1,6 59.12-8	1,820
ПБ 1,6 60.15-8	2,415	ПБ 1,6 60.12-8	1,850
ПБ 1,6 61.15-8	2,455	ПБ 1,6 61.12-8	1,882
ПБ 1,6 62.15-8	2,495	ПБ 1,6 62.12-8	1,913
ПБ 1,6 63.15-8	2,540	ПБ 1,6 63.12-8	1,945
ПБ 1,6 64.15-8	2,576	ПБ 1,6 64.12-8	1,975
ПБ 1,6 65.15-8	2,618	ПБ 1,6 65.12-8	2,006
ПБ 1,6 66.15-6	2,660	ПБ 1,6 66. 12-6	2,040
ПБ 1,6 67.15-8	2,697	ПБ 1,6 67.12-8	2,067
ПБ 1,6 68.15-8	2,738	ПБ 1,6 68.12-8	2,094
ПБ 1,6 69.15-6	2,780	ПБ 1,6 69.12-6	2,130
ПБ 1,6 70.15-8	2,818	ПБ 1,6 70.12-8	2,160
ПБ 1,6 71.15-8	2,859	ПБ 1,6 71.12-8	2,190
ПБ 1,6 72.15-4	2,900	ПБ 1,6 72.12-4	2,225
ПБ 1,6 73.15-8	2,939	ПБ 1,6 73.12-8	2,253
ПБ 1,6 74.15-8	2,980	ПБ 1,6 74.12-8	2,274
ПБ 1,6 75.15-4	3,020	ПБ 1,6 75.12-4	2,315
ПБ 1,6 76.15-8	3,060	ПБ 1,6 76.12-8	2,346
ПБ 1,6 77.15-8	3,080	ПБ 1,6 77. 12-8	2,380
ПБ 1,6 78.15-4	3,140	ПБ 1,6 78.12-4	2,380

Плита перекрытия ПБ толщиной 300 и 400 мм.


Наименование	вес
ПБ 3,0 100.12-8	4,706
ПБ 3,0 100.15-8	6,157
ПБ 3,0 102.12-8	4,835
ПБ 3,0 102.15-8	6,270
ПБ 3,0 105.12-8	4,941
ПБ 3,0 105.15-8	6,450
ПБ 3,0 108.12-8	5,125
ПБ 3,0 108.15-8	6,640
ПБ 3,0 110.12-8	5,225
ПБ 3,0 110.15-8	6,763
ПБ 3,0 112.12-8	5,310
ПБ 3,0 112.15-8	6,888
ПБ 3,0 116.12-8	5,500
ПБ 3,0 116.15-8	7,133
ПБ 3,0 118. 12-8	5,605
ПБ 3,0 118.15-8	7,258
ПБ 3,0 120.12-8	5,700
ПБ 3,0 120.15-8	7,380
ПБ 4,0 125.15-8	9,133
ПБ 4,0 129.15-8	9,43
ПБ 4,0 130.15-8	9,498
ПБ 4,0 135.15-8	9,865
ПБ 4,0 140.15-8	10,230
ПБ 4,0 140.15-8	10,600
ПБ 4,0 140.15-8	10,963
ПБ 4,0 140.15-8	11,330

Плита перекрытия ПБ толщиной 400 мм, длиной до 16,2 м.

Наименование изделия	Размеры
Плита перекрытия ПБ 4,0 141-12-8	14080х120х400
Плита перекрытия ПБ 4,0 142-12-8	14180х120х400
Плита перекрытия ПБ 4,0 143-12-8	14280х120х400
Плита перекрытия ПБ 4,0 144-12-8	14380х120х400
Плита перекрытия ПБ 4,0 145-12-7	14480х120х400
Плита перекрытия ПБ 4,0 146-12-7	14580х120х400
Плита перекрытия ПБ 4,0 147-12-7	14680х120х400
Плита перекрытия ПБ 4,0 148-12-7	14780х120х400
Плита перекрытия ПБ 4,0 149-12-7	14880х120х400
Плита перекрытия ПБ 4,0 150-12-6	14980х120х400
Плита перекрытия ПБ 4,0 151-12-6	15080х120х400
Плита перекрытия ПБ 4,0 152-12-6	15180х120х400
Плита перекрытия ПБ 4,0 153-12-6	15280х120х400
Плита перекрытия ПБ 4,0 154-12-6	15380х120х400
Плита перекрытия ПБ 4,0 155-12-5	15480х120х400
Плита перекрытия ПБ 4,0 156-12-5	15580х120х400
Плита перекрытия ПБ 4,0 157-12-5	15680х120х400
Плита перекрытия ПБ 4,0 158-12-5	15780х120х400
Плита перекрытия ПБ 4,0 159-12-5	15880х120х400
Плита перекрытия ПБ 4,0 160-12-4	15980х120х400
Плита перекрытия ПБ 4,0 161-12-4	16080х120х400
Плита перекрытия ПБ 4,0 162-12-4	16180х120х400

ПК 57. 15-8АIIIВ-3 — Плиты перекрытия многопустотные

Плита перекрытия многопустотная ПК 57.15-8АIIIВ-3

Плиты перекрытия многопустотные ПК 57.15-8АIIIВ-3 предназначены для обустройства межэтажных перекрытий в отапливаемых зданиях и сооружениях различного назначения, оборудованных эффективной системой вентиляции.

Плиты отличаются универсальностью. Их с успехом можно применять как при возведении многоэтажных построек, так и в частном строительстве. Используют их и в качестве плит лоджий и балконов.

Конструкция ПК 57.15-8АIIIВ-3

Конструктивно изделие представляет собой бетонную плиту, внутренняя полость которой пронизана большим количеством круглых отверстий. Наличие так называемых «воздушных камер» позволяет:

эффективно сохранять тепло;

осуществлять прокладку электропроводки и других инженерных коммуникаций;

уменьшить вес.

Диапазон нагрузок для плит перекрытия ПК 57.15-8АIIIВ-3 составляет от 300 до 800 кгс/м. кв. Учитывая, что при ширине 1490 мм, масса плиты составляет 2250 кг, глубина опорной поверхности изделия должна составлять не меньше 90 мм. Обеспечить такие прочностные характеристики можно, если использовать для изготовления плиты тяжелый бетон марки М200 (прочность на сжатие класса В15).

Усиление прочностных характеристик плит перекрытия многопустотных достигается за счет армирования бетона специальными стальными сетками, которые предварительно подвергаются силовому напряжению. Использование армирующих сеток значительно повышает прочность плиты на изгиб. Прочность на сжатие усиливается за счет дополнительного бетонного слоя толщиной 20 мм, с помощью которого защищаются элементы армирования. Все металлические детали, закладываемые внутрь плиты, проходят антикоррозионную обработку. Также в процессе изготовления в бетон добавляют различные добавки и присадки, с помощью которых усиливаются такие характеристики плиты, как:

морозостойкость;

водонепроницаемость;

огнестойкость.

На боковых поверхностях плит перекрытия многопустотных предусмотрены специальные пазы, с помощью которых осуществляется крепление изделий с другими элементами строения. Также они оснащаются транспортировочными петлями или строповочными отверстиями.

Плиты межэтажных перекрытий практически служат полом и потолком помещений. Поэтому в процессе изготовления наружные поверхности подготавливаются под покраску или оклейку обоями.

Контроль качества многопустотных плит

При изготовлении изделий осуществляется постоянный контроль качества плит. В первую очередь на предприятии контролируют качество бетона. В это понятие вкладывается не только контроль за прочностными характеристиками, но и контроль качества поверхности, который включает в себя проверку:

на наличие трещин. На поверхности плиты допускаются только производственные усадочные трещины шириной не более 0.3 мм.

соответствия геометрических размеров конструкторской документации. Отклонения размеров не должно превышать 3 мм по длине плиты и 3 мм — по толщине. Отклонение от прямолинейности не должно превышать 8 мм;

на наличие раковин и наплывов бетона, избежать появления которых в процессе производства плиты невозможно. Допускается наличие раковин и наплывов бетона диаметром не более 15 мм. Все эти параметры контролируются на этапе приемо-сдаточных испытаний.

Транспортирование и хранение плит ПК 57.15-8АIIIВ-3

Складируют и перевозят изделия в штабелях высотой не более 2,5 м. Повреждению плит при складировании и перевозке препятствуют специальные 30-ти миллиметровые прокладки, которые устанавливаются между изделиями.

Разгрузка и погрузка плит должна осуществляться очень аккуратно, так как повреждение воздушных каналов снижает несущую способность изделий, что небезопасно в эксплуатации.

Плиты перекрытия пустотные — ООО «ПКФ РЭМЗ» г. Балаково

22 апреля 2017 5135
Ширина плит 149 см
Наименование изделия Размеры (см)
ДхШхВ
Масса (т)
ПК 72. 15-8 718х149х22 3,35
ПК 63.15-8 638х149х22 2,95
ПК 60.15-8 598х149х22 2,80
ПК 57.15-8 568х149х22 2,675
ПК 54.15-8 538х149х22 2,52
ПК 51.15-8 508х149х22 2,40
ПК 48.15-8 478х149х22 2,25
ПК 42.15-8 418х149х22 1,97
ПК 36.15-8 358х149х22 1,70
ПК 30.15-8 298х149х22 1,425
ПК 27.15-8 268х149х22 1,29
ПК 24.15-8 238х149х22 1,10
Ширина плит 119 см
Наименование изделия Размеры (см)
ДхШхВ
Масса (т)
ПК 72.12-8 718х119х22 2,53
ПК 63.12-8 638х119х22 2,20
ПК 60. 12-8 598х119х22 2,10
ПК 57.12-8 568х119х22 2,60
ПК 54.12-8 538х119х22 1,90
ПК 51.12-8 508х119х22 1,80
ПК 48.12-8 478х119х22 1,70
ПК 42.12-8 418х119х22 1,49
ПК 36.12-8 358х119х22 1,28
ПК 30.12-8 298х119х22 1,08
ПК 27.12-8 268х119х22 0,97
ПК 24.12-8 238х119х22 0,867
Ширина плит 99 см
Наименование изделия Размеры (см)
ДхШхВ
Масса (т)
ПК 63.10-8 638х99х22 1,825
ПК 60.10-8 598х99х22 1,725
ПК 57.10-8 568х99х22 1,65
ПК 54.10-8 538х99х22 1,575
ПК 51. 10-8 508х99х22 1,475
ПК 48.10-8 478х99х22 1,40
ПК 42.10-8 418х99х22 1,23
ПК 36.10-8 358х99х22 1,055
ПК 30.10-8 298х99х22 1,882
ПК 27.10-8 268х99х22 0,795
ПК 24.10-8 238х99х22 0,712
ЖБ плиты перекрытия пустотные (ПК). Компания ЖБИ-Строй, г. Калуга
В качестве несущей основы перекрытий зданий и сооружений в стандартных условиях строительства и эксплуатации используются ж/б плиты перекрытия. Наиболее востребованы на сегодняшний день многопустотные панели; они имеют ряд существенных конструктивных преимуществ, обеспечивают прочность строений, повышают уровень шумовой и тепловой изоляции.
Компания «ЖБИ-строй» изготавливает и поставляет заказчикам плиты перекрытия ПК и ПБ из высококачественных бетонов в полном соответствии уложениям ГОСТ 26434-85. Железобетонные изделия от производителя реализуются по низким ценам в широком разнообразии типоразмеров.
Пустотные плиты перекрытия ПК и ПБ
Для производства панелей перекрытия используются разные виды бетона: тяжелый, а также легкий конструкционный и силикатный от класса В15 и выше с плотной структурой. Армирующий каркас может быть как обычным, так и предварительно напряженным.
Мы предлагаем к продаже два основных типа панелей перекрытий:
Плиты перекрытия пустотные ПК – стандартная строительная железобетонная продукция, изготавливаемая с применением опалубки и варьирующаяся по размерам с шагом 300мм до 9 метров.
Многопустотные плиты ПБ – ЖБИ нового поколения, производимые по технологии непрерывного формования в большом размерном диапазоне до 12 метров.
Изготовленные в соответствии со всеми нормами и правилами плиты свободно выдерживают нагрузку ≤ 6,0 кПа (без учета веса панели).
Характеристики ж/б плит перекрытия
ЖБИ предназначены для возведения крупнопанельных объектов жилищно-гражданского и промышленного строительства в климате со стандартными показателями температуры/влажности, в неагрессивной среде. Панели также востребованы при прокладке теплотрасс.
Расчетная нагрузка: до 800кгс/м² на перекрытие (собственный вес панелей не учитывается).
Марка бетона по прочности: В15 М200/М250, В20 М250.
Марка бетона по морозостойкости: F150.
Марка бетона по водонепроницаемости: W4.
Обращайтесь в компанию «ЖБИ-Строй» для выгодного и оперативного приобретения многопустотных панелей перекрытия.
Наши координаты:
Адрес: г. Калуга, ул. Болдина, д. 57, к.1, офис 402
Телефоны: 8 (4842) 92-67-67;
8 (910) 510-44-40; 8 (980) 714-90-83
8 (910) 512-44-20 — представитель в Москве
Вес перекрытия
В современном строительстве при возведении промышленных предприятий, а также административных и жилых зданий и сооружений массово находят применение железобетонные перекрытия. Их актуальность соответствует сочетанию целого ряда высоких эксплуатационных характеристик, среди которых надежность, экологическая безопасность, высокая прочность.

Разновидности плит
Перекрытия предназначены для разделения между собой этажей здания, отделяя жилые или производственные помещения от подвалов и чердаков, закрытый общий доступ к различного рода коммуникациям.Благодаря перекрытиям сооружения обретают усиленную прочность и жесткость. Перекрытия изготавливают в соответствии с требованиями отраслевого стандарта ГОСТ 23009-78, которым устанавливаются линейные параметры, габариты, допуски, правила маркировки.
Монолитные плиты
Перекрытия данного типа характеризуются высокой удельной массой в связи с отсутствием технологических пустот и полостей внутри изделий. Чаще всего в основном материала для таких плитного тяжелый бетон.Масса железобетонных изделий при этом непосредственно зависит от таких факторов, как марка бетона, а также линейные размеры. По толщине материала представлены в двух вариантах конструктивного исполнения:
1П толщиной от 120 мм и массой от 4300 кг до 7100 кг;
2П, толщина составляет от 160 мм, а масса которых может достигать 8700 кг.
В случае применения тонких плит марки 1П при конструировании промышленных объектов и помещений, жилых помещений и сооружений требуется дополнительная звуко-, а также изоляция.При этом по завершению комплекса отделочных работ масса перекрытия увеличивает за счет веса используемых шумоизоляционных материалов, а также утеплителей.
При изготовлении в соответствии с требованиями стандарта ГОСТ для монолитных панелей используется ячеистый автоклавный бетон, марка прочности в зависимости от требований может действовать от В25 до В150. Показатель объемной массы материал при этом может находиться в диапазоне от 800 до 1200 кг / м3.Эксплуатация плит может производиться при не выше 75%. Длина плит может изменяться в зависимости от марки 600 мм до 6 метров, а ширина достигать 1500 мм. Средняя масса стандартного перекрытия составляет 1100 кг.
В процессе строительства также используются доборные элементы конструкции, которые предоставляют отдельный вид ЖБИ, позволяющий осуществлять строительство зданий и сооружений нестандартных размеров. Изделия подбираются по линейным размерам в каждом конкретном случае и изготавливаются длиной от 1800 мм до 5000 мм.Их масса может достигать 1500 кг.

Пустотные плиты
Пустотная панель предлагает широкую весовую нагрузку на стены зданий и сооружений. По конфигурации ячеек и их различают несколько видов пустотных перекрытий:
ПГ — изделия с пустотами, имеющими эллипсовидную форму толщиной 260 мм;
ПБ — плиты с набором разнообразных вариаций настроек ячеек;
ПК — железобетонные перекрытия, которые выпускаются в двух вариантах исполнения 1ПК и 2ПК, толщина которых составляет 159 мм и 140 мм соответственно.Перекрытия изготавливаются с круглыми камерами.
Наличие пустот внутри должностного лица низшего содержания изделий. При этом сокращаются и прочностные свойства изделий, их несущая способность. Среди достоинств пустотных перекрытий такие как повышенные звуко- и теплоизоляционные свойства. Применяются ЖБИ с внутреннми камерами в качестве межэтажных перекрытий в жилых многоэтажных домах, строительства цокольных этажей.В зависимости от используемого при изготовлении железобетонных плит бетона их масса при длине 6 метров насчитывает 2800 — 3000 кг. Тепло- и звукоизоляцию изделий можно усилить за счет заполнения полостей такими материалами, как пенопласт, минеральная вата или целлюлоза, незначительно увеличивая при этом вес конструкции в целом. Пустотные плиты перекрытий являются удобными с точки зрения прокладки коммуникаций внутри конструкции. Каналы идеально подходят для закладки проводки, предоставляя возможность для монтажа и первой замены проводников в защитных рукавах.
Пустотные плиты различаются по технологии изготовления, представляя собой:
безопалубочные конструкции, при производстве которых находит применение современной технологии непрерывного формования. В ходе производственного процесса изготавливается длинная монолитная плита, представляющая собой полуфабрикат, который обеспечивает режется по размерам, приобретая нужные габариты в соответствии с отраслевыми стандартами. Порезка создается по готовности бетона, который должен набрать прочность в результате застывания;
опалубочные изделия в процессе изготовления для придания нужных размеров и применяемой стальной опалубки с заранее определенными стандартами габаритами. Перед заливкой бетона в опалубку устанавливается заранее подготовленный арматурный каркас, а также специальные пустотообразователи.

Ребристые перекрытия
Плиты с ребристой поверхностью представляет собой балки соединенные между собой и залитые бетоном.Монолитные конструкции имеют П-образную форму сечения, обладающую высокими прочностными характеристиками в области сопротивления при усилиях на изгиб и несущей способности. Благодаря армированной конструкции с металлическими элементами, а также плиткам длительно выдерживать изгибающие напряжения. В связи с этим мощные монолитные изделия часто востребованы для строительства промышленных объектов: цехов и сооружений, подходят для возведения чердаков и крупных зданий. Это необходимо из-за необходимости дополнительных затрат, которые необходимы для облицовки поверхностей. Значение массы ЖБИ может отличаться в зависимости от марки примененного бетона. Так, например, при габаритах 6000 мм на 3000 мм масса плиты, выполненного на основе плотного силикатного бетона составит 4000 кг, тяжелого бетона — 4730 кг и легкого — 3800 кг.

Плиты на основе полистиролбетона
В современном строительстве все увеличенные перекрытия, выполненные на основе полистиролбетона, выполненные на основе полистиролбетона.Такие строительные элементы изготавливаются непосредственно на месте застройки из таких компонентов, как кварцевый песок, портландцемент, а также вспененный полистирол. Плиты из таких материалов высокой степенью звукоизоляции, имеют повышенную огнестойкость, теплоизоляционные качества, высокий индекс морозостойкости. При этом в течение всего срока службы материала нужно указывать свою устойчивость. Показатели прочности для полистиролбетона составляют от 400 до 500кГс / см2, несколько уступая в несущей способности железобетонных изделий. При этом данном значении вполне достаточно для сооружения межэтажных перекрытий в многоэтажных жилых домах. Применение изделий с полимерной конструкции добавление инновационного решения задачи снижения нагрузок на несущие конструкции и основание фундамента. Масса куба полистиролбетона в армированном варианте изготовления составляет всего 1000 кг, что как минимум в два раза ниже удельной массы железобетонных плит и блоков аналогичного объема. Конструкции на основе пенополистирола позволяют снизить затраты на строительство, уменьшая требование к фундаменту, его прочности.В настоящее время плиты с полимерными добавками активно используются при проведении капитальных ремонтов и работ по реконструкции зданий, имеющих слабый фундамент.

Стоимость и масса изделий
Цена на плиты перекрытия формируется из ряда критериев, среди которых линейные параметры и параметры производства. При этом снижении плит перекрытия может создать значительную экономию при возведении многоэтажных зданий, позволяя сократить затраты на возведение мощного фундамента, уменьшив его материалоемкость. Для строительства промышленных зданий и сооружений легкие конструкции перекрытия могут быть неприменимы по причине низкой несущей способности. С учетом располагаемого технологического оборудования такие плиты могут оказаться непрактичными и недолговечными, имея низкую прочность.
На стоимость и массу бетонных плит оказывают влияние на критерии:
линейные размеры железобетонных изделий — толщина, длина и высота, которые приводятся в отраслевых стандартах;
метод армирования, вид, сечение и класс применяемой при усилении плитки арматуры.По виду армирования плиты перекрытия могут изготавливаться в обычном, приведенном напряженном и ненапряженном исполнении;
вид основного материала — бетона. Перекрытия из силикатных, тяжелых, легких, а также плотных бетонных растворов;
критерий, определяющий способ опирания на несущие стены или ригели. Различают балочные плиты или изделия консольного типа, применяемые при конструировании балконов и козырьков, перекрытия, опирающиеся на три или стороны;
по внутреннему устройству железобетонных изделий. Различают многопустотные (пустотелые), сплошные (полнотелые) бетонные перекрытия;
в зависимости от формы профиля, в соответствии с изделиями разделяются на три типа: ребристые, прямоугольные и скошенные плиты;
по критерию технологии применяемой при изготовлении изделий. Производство перекрытий может производиться по непрерывной методике, литьевым, а также вибрационным способом, обеспечивающим максимальное уплотнение бетонного раствора;
потивному параметру — монолитные и сборные изделия.
ОБРАЗ
Выбор плит перекрытий
Выбор конкретного типа перекрытия производится на этапе проектирования здания, на основе произведенных расчетов с учетом запаса прочности. При этом в учет берутся все факторы эксплуатации здания, а именно:
несущая способность фундамента;
масса плиты перекрытия и масса стен;
вес стяжки и утеплителя;
Жилая нагрузка, высокая нагрузка при эксплуатации зданий, включая мебель и проживающих жильцов для жилых зданий, а также ориентировочную максимально допустимую размещаемую оборудование при строительстве цехов и производственных помещений.
При выборе перекрытий и их покупки необходимо убедиться в целостности железобетонных изделий, на поверхности которых не должно быть видимых повреждений, трещин, оголенных фрагментов арматурной конструкции.
Удельный вес перекрытия. Вес пустотных и полнотелых плит перекрытия.
Железобетонные плиты перекрытия в общей строительной смете не занимает главенствующее место, но по массовым показателям этот элемент конструкции нельзя сбрасывать со счетов.На стадии разработки проекта необходимо четко просчитать, какие нагрузки могут вынести стены и основание здания, а затем сделать выбор в пользу того или иного вида межэтажного перекрытия.
Виды ЖБ плит перекрытия
Разнообразие модификаций данного строительного элемента небольшое, все они стандартные, так как производятся исключительно по ГОСТам. Все разновидности ЖБИ удовлетворяют требованиям безопасности при строительстве высотных, малоэтажных или промышленных зданий.
Плита перекрытия сплошная — монолитное изделие, не имеющее крупных внутренних пустот. Вес плиты толщиной 120 мм — от 4300 до 7100 кг. При этом, чем выше марка бетона, тем больше прочность и вес элемента перекрытия. Вес плиты перекрытия толщиной 160 м — до 8700 кг.
Разновидность полнотелых плит перекрытия — доборные элементы. Длина таких изделий стандартна полноразмерным плитам (1,8 — 5 м), но ширина значительно меньше, как и вес (до 1500 кг).
Пустотелые (облегченные) плиты перекрытия имеют меньший вес, так как их пронизано технологическими отверстиями существующими.В основном это круглые камеры диаметром от 140 до 159 мм (ПК1, ПК2), встречаются типы пустотелых перекрытий с эллипсовидными камерами (ПГ) и разных по форме (ПБ).
Наличие размеров пустот в тележках позволяет установить массу пустот 6-метровых перекрытий до 3 тонн. Плюсотелых плит в хороших тепло- и звукоизоляционных пустотных характеристиках.
Ребристые ЖБИ можно отнести к разряду монолитных, так как внутренние полостей они не имеют. Это плиты усиленной несущей способности, которые получили благодаря боковым цельнолитым ребрам жесткости.Стандартные 6-метровые плиты весят от 1500 до 3000 кг, а промышленные 12-метровые «гиганты» достигают 7000 кг.
Плита перекрытия из полистиролбетона представляет собой облегченный вариант плиты перекрытия, где в качестве наполнителя использован теплоизоляционный материал. Таких плит немного ниже классических ЖБИ, однако достаточна для нагрузки в 400–500 кГс / см2. Вес полистиролбетоннных плит в два раза ниже классических полнотелых, при этом изоляционные качества превышают характеристики обычных ЖБИ.
Сколько весят разные плиты перекрытия?
Вес плит зависит от многих факторов, в частности от марки используемого бетона, количества армирующих элементов, выборок, пустот и прочих факторов.
ПК. 10–8 ПКтия2 м
Усредненная таблица веса плит перекрытия
Тип ЖБИ Маркировка Размеры (м) (кг) 84 (кг) 84 (кг) 84 (кг) 1600х400х80 85
ТП – 43–8 4300х800х220 1400
ПТП 24–12 2400х1200х120 206 9018 9018 9018 9018 9018 9018 206 9019
2ПГ – 5 5970х1490х250 1230
1П3–1 5550х1490х400 2650
Пустотелые 2580х990х220 78
ПК30.15–8 2980х1490х220 790
ПК50.12–8
ПК50.12–8 4980.10ир190х220 4980.10ир190х220 3600х1000х300 1150
42.12.3 4200х1200х300 1610
51.15.3 5100х1500х300 2450 2450
Наименование Размер (мм) Вес (т) Цена с НДС
Многопустотные плиты перекрытия .по сер.1.241-1 (вып.39,27,36)
Плита перекрытия ПК 90-12-8 АТВ-1 8980х1190х220 3,17
Плита перекрытия ПК 89-12-8 АТВ-1 8880х1190х220 3,16
Плита перекрытия ПК 88-12-8 АТВ-1 8780х1190х220 3,13
Плита перекрытия ПК 87-12-8 АТВ-1 8680х1190х220 3,09
Плита перекрытия ПК 86-12-8 АТВ-1 8580х1190х220 3,06
Плита перекрытия ПК 85-12-8 АТВ-1 8480х1190х220 3
Плита перекрытия ПК 84-12-8 АТВ-1 8380х1190х220 2,95
Плита перекрытия ПК 83-12-8 АТВ-1 8280х1190х220 2,92
Плита перекрытия ПК 82-12-8 АТВ-1 8180х1190х220 2,92
Плита перекрытия ПК 81-12-8 АТВ-1 8080х1190х220 2,88
Плита перекрытия ПК 80-12-8 АТВ-1 7980х1190х220 2,84
Плита перекрытия ПК 79-12-8 АТВ-1 7880х1190х220 2,81
Плита перекрытия ПК 78-12-8 АТВ-1 7780х1190х220 2,77
Плита перекрытия ПК 77-12-8 АТВ-1 7680х1190х220 2,74
Плита перекрытия ПК 76-12-8 АТВ-1 7580х1190х220 2,7
Плита перекрытия ПК 75-12-8 АТВ-1 7480х1190х220 2,67
Плита перекрытия ПК 74-12-8 АТВ-1 7380х1190х220 2,63
Плита перекрытия ПК 73-12-8 АТВ-1 7280х1190х220 2,6
Плита перекрытия ПК 72-12-8АтVт-1 7180х1190х220 2,58
Плита перекрытия ПК 71-12-8АтVт-1 7080х1190х220 2,53
Плита перекрытия ПК 70. 12-8 АТВт-1 6980х1190х220 2,49
Плита перекрытия ПК 69-12-8 AтVт-1 6880х1190х220 2,47
Плита перекрытия ПК 68-12-8 AтVт-1 6780х1190х220 2,43
Плита перекрытия ПК 67-12-8 AтVт-1 6680х1190х220 2,4
Плита перекрытия ПК 66-12-8 АТВ-1 6580х1190х220 2,36
Плита перекрытия ПК 65-12-8 АТВ-1 6480х1190х220 2,32
Плита перекрытия ПК 64-12-8 АТВ-1 6380х1190х220 2,28
Плита перекрытия ПК 63-12-8 АТВ 6280х1190х220 2,24
Плита перекрытия ПК 62-12-8 АТВ 6180х1190х220 2,3
Плита перекрытия ПК 61-12-8 АТВ 6080х1190х221 2,2
Плита перекрытия ПК 60-12-8 АтV 5980х1190х220 2,1
Плита перекрытия ПК 59-12-8АтВ 5880х1190х220 2,07
Плита перекрытия ПК 58-12-8 АТВ 5780х1190х220 2,04
Плита перекрытия ПК 57-12-8 АТВ 5680х1190х220 2
Плита перекрытия ПК 56-12-8 АТВ 5580х1190х220 1,97
Плита перекрытия ПК 55-12-8 АТВ 5480х1190х220 1,95
Плита перекрытия ПК 54-12-8 АТВ 5380х1190х220 1,93
Плита перекрытия ПК 53-12-8 АТВ 5280х1190х220 1,9
Плита перекрытия ПК 52-12-8 АТВ 5180х1190х220 1,87
Плита перекрытия ПК 51-12-8 АТВ 5080х1190х220 1,83
Плита перекрытия ПК 50-12-8 АТВ 4980х1190х220 1,79
Плита перекрытия ПК 49-12-8 АТВ 4880х1190х220 1,75
Плита перекрытия ПК 48-12-8 АТВ 4780х1190х220 1,675
Плита перекрытия ПК 47-12-8 АТВ 4680х1190х220 1,67
Плита перекрытия ПК 46-12-8 АТВ 4580х1190х220 1,65
Плита перекрытия ПК 45-12-8АтВ 4480х1190х220 1,56
Плита перекрытия ПК 44-12-8АтВ 4380х1190х220 1,55
Плита перекрытия ПК 43-12-8АтВ 4280х1190х220 1,55
Плита перекрытия ПК 42-12-8 4180х1190х220 1,49
Плита перекрытия ПК 41-12-8 4080х1190х220 1,45
Плита перекрытия ПК 40-12-8 3980х1190х220 1,42
Плита перекрытия ПК 39-12-8 3880х1190х220 1,385
Плита перекрытия ПК 38-12-8 3780х1190х220 1,35
Плита перекрытия ПК 37-12-8 3680х1190х220 1,34
Плита перекрытия ПК 36-12-8 3580х1190х220 1,28
Плита перекрытия ПК 35-12-8 3480х1190х220 1,27
Плита перекрытия ПК 34-12-8 3380х1190х220 1,2
Плита перекрытия ПК 33-12-8 3280х1190х220 1,19
Плита перекрытия ПК 32-12-8 3180х1190х220 1,15
Плита перекрытия ПК 31-12-8 3080х1190х220 1,14
Плита перекрытия ПК 30-12-8 2980х1190х220 1,08
Плита перекрытия ПК 29-12-8 2880х1190х221 1,07
Плита перекрытия ПК 28-12-8 2780х1190х220 1,02
Плита перекрытия ПК 27-12-8 2680х1190х220 0,97
Плита перекрытия ПК 26-12-8 2580х1190х220 0,95
Плита перекрытия ПК 25-12-8 2480х1190х220 0,93
Плита перекрытия ПК 24-12-8 2380х1190х220 0,87
Плита перекрытия ПК 23-12-8 2280х1190х220 0,86
Плита перекрытия ПК 22-12-8 2180х1190х220 0,82
Плита перекрытия ПК 21-12-8 2080х1190х220 0,8
Плита перекрытия ПК 20-12-8 1980х1190х220 0,75
Плита перекрытия ПК 19-12-8 1880х1190х220 0,73
Плита перекрытия ПК 18-12-8 1780х1190х220 0,68
Плита перекрытия ПК 17-12-8 1680х1190х220 0,64
Плита перекрытия ПК 16-12-8 1580х1190х220 0,62
Плиты перекрытия ПК 59-12-8 Цена размеры вес ГОСТ
Плита перекрытия ПК 59-12-8 это железобетонное прямоугольное изделие, содержащее пустоты, круглые воздушные камеры. Многопустотные плиты усилены арматурой — заранее напряженными стальными стержнями для прочности. Как и любые железобетонные изделия, плита перекрытия изготавливается по определенным нормативам. В данном случае согласно ГОСТа 9561-91. Пустотные плиты перекрытий обычно применяют при возведении жилых комплексов или производственных цехов. Это очень и недорогой материал для строительства, отвечающий своими качествами удобными требованиями. Имеются пустоты значительно уменьшают вес изделия, и как следствие, всей конструкции сооружения.Значительно нагрузка и на фундамент. Воздушные камеры обеспечивают шумоизоляцию в помещении и удерживают тепло в здании. Благодаря использованию бетона и стальной арматуры эти изделия отличаются особой прочностью. Дополнительные два крепких материала обеспечивают долговечность и надежность. Бетон защищает арматуру от коррозии и воздействия агрессивных реагентов, защищается даже в воздухе, а арматура усиливает бетон, предотвращает его ломкость. Тем не менее плиты перекрытия ПК 59-12 — это достаточно тяжелые и большие изделия, и транспортировка этих элементов конструкции довольно сложная, так же как и установка. Монтаж производится только с помощью специальной тяжелой строительной техники — подъемного крана. Плиты пустотные используемые элементы и наиболее популярные детали для проектирования и строительства разных конструкций, типа многоэтажных жилых домов, промышленных помещений и сооружений общественного назначения. Производитель обязан обеспечить строгий контроль качества всех предлагаемых железобетонных плит, и обеспечить всю продукцию гарантийными документами, паспортом качества.Изготавливаться плиты пк 59.12.8 должны исключительно в заводских условиях и согласно нормативам ГОСТа. Технология производства должна быть хорошо налажена и отработана, она должна соблюдаться строжайшим образом, в точности до мелочей, во избежание брака изделий или техногенного разрушения сооружения. Это, прежде всего, основа безопасности. Плиты ПК всегда имеют строгие геометрические характеристики. Расчет нагрузки на стандартную плиту порядка восьмисот килограммов на квадратный метр, но под заказ возможно изготовление плит с большей нагрузкой. Такие плиты формата, например, при строительстве многоэтажной автопарковки. В зависимости от нагрузки и вида армирования, плита может иметь следующие варианты написания маркировки:
ПК 59-12-6
пк 59.12
ПК 59-12-8
пк 59-12,8
ПК 59-12-10
пк 59.12.12,5
ПК 59-12-12,5
пк 59х12
ПК 59-12-16
пк 59-12.16
Этиодетали предназначены для перекрытия типов зданий — из кирпича, бетона, стеновых панелей и пеноблока. Они устанавливаются между этажами в несущих частях здания. Из-за своих теплоизоляционных и непроницаемых материалов они являются незаменимыми материалами в типах жилищного строительства. Плиты перекрытия по ГОСТу должны быть изготовлены из тяжолого бетона марки В15 и В20. Коэффициент морозостойкости должен быть не ниже F-50, коэффициент водонепроницаемости W-2.Как и любое железобетонное изделие, плиты перекрытия ПК маркируются в буквенно-цифровом индексе. В маркировке указывается размер, нагрузка и используемая арматура. Эти изделия обладают достаточно высокими прочностными характеристиками, все геометрические характеристики указаны в ГОСТе. Монтаж железобетонных плит перекрытия достаточно прост. Здесь не обойтись. Край плиты 59-12 не должен доходить до стены несколько сантиметров, чтобы можно было правильно осуществить утепление.На строительном рынке многопустотные плиты наиболее популярны. Стандартная плита должна быть сейсмоустойчивой и выдерживать колебания почвы до девяти баллов. Для грунтов, где движения почвы регулярны, в раствор бетонных плит для бетонных плит добавляются специальные упрочнители. В пустотах таких плит перекрытия можно прокладывать коммуникации — электрический кабель сигнализации, линии связи и так далее. Такие плиты доступны по цене, нежели монолитные, поскольку производство этих железобетонных изделий поставлено на поток на заводах. Из пустотных плит перекрытия и можно возводить здания практически любой этажности. Это строительство занимает минимальные сроки без потерь качества и прочности всего сооружения. Монтаж их производится на несущую наружную или внутреннюю стену строения. Отличие плит ПБ от плит ПК состоит в способе их изготовления. Плита перекрытия залива ПКется в металло определенного размера. В специальной ширине листа 180, а уже после этого на метровом экране используются специальные размеры пилой с алмазным покрытием на нужные размеры.Ширина линии может быть 1.2 мерта, либо 1.5 метра. При необходимости готовую плиту можно распилить не только поперек, но и вдоль и тем самым придать ширину, например один один метр. Транспортируют и складируют плиты пустотные в стопках. При перевозке не более четырех штук в высоту, а при хранении не более шести.
ПК 57.15-8АIIIВ-3 — Плиты перекрытия многопустотные
Плита перекрытия многопустотная ПК 57.15-8АIIIВ-3
Плиты перекрытия многопустотные ПК 57. 15-8АIIIВ-3 предназначены для обустройства межэтажных перекрытий в отапливаемых зданийх и сооружения различного назначения, эффективной системой вентиляции.
Плиты отличаются универсальностью. Их с успехом можно применять как при возведении многоэтажных построек, так и в частном строительстве. Используют их и в качестве плит лоджий и балконов.
Конструкция ПК 57.15-8АIIIВ-3
Конструктивно представляет собой бетонную плиту, внутреннюю полость которой пронизана большим количеством круглых отверстий.Наличие так называемых «воздушных камер» позволяет:
эффективно работать тепло;
осуществлять прокладку электропроводки и других инженерных коммуникаций;
уменьшить вес.
Диапазон нагрузок для плит перекрытия ПК 57.15-8АIIIВ-3 составляет от 300 до 800 кгс / м. кв. Учитывая, что при ширине 1490 мм, масса плиты составляет 2250 кг, глубина опорной поверхности изделия должна составлять не меньше 90 мм. Обеспечить такие прочностные характеристики можно, если использовать для плиты тяжелый бетон марки М200 (прочность на ударие класса В15).
Усиление прочностных конструкций перекрытия многопустотных конструкций достигается за счет армирования бетона специальными сетками, которые подвергаются силовому напряжению. Использование армирующих сеток повышенной прочности на плиты изгиб. Прочность на сжатие усиливается за счет дополнительного бетонного слоя толщиной 20 мм, с помощью которого защищаются элементы армирования. Все металлические детали, закладываемые внутрь плиты, проходят антикоррозионную обработку.Также в процессе изготовления в бетон добавляют различные добавки и присадки, с помощью которых усиливаются такие характеристики плиты, как:
морозостойкость;
водонепроницаемость;
огнестойкость.
На боковых поверхностях плит перекрытия многопустотных устройств с помощью специальных паз, с помощью которых осуществляется крепление изделий с другими элементами строения. Также они оснащены транспортировочными петлями или строповочными отверстиями.
Плиты межэтажных перекрытий практически потолком помещений. Поэтому в процессе изготовления наружных поверхностей подготавливаются под покраску или оклейку обоями.
Контроль качества многопустотных плит
При изготовлении изделий осуществляется постоянный контроль качества плит. В первую очередь на предприятии контролируют качество бетона. В это понятие входит только контроль за прочностными характеристиками, и контроль качества поверхности, который включает в себя проверку:
на наличие трещин.На поверхности допускаются только производственные усадочные трещины шириной не более 0,3 мм.
соответствия геометрических размеров конструкторской документации. Отклонения размера не формат 3 мм по длине плиты и 3 мм — по толщине. Отклонение от прямолинейности не должно быть больше 8 мм;
на наличие раковин и наплывов бетона, избежать появления в процессе производства плиты невозможно. Допускается наличие раковин и наплывов бетона диаметром не более 15 мм.Все эти параметры контролируются на этапе приемо-сдаточных испытаний.
Транспортирование и хранение плит ПК 57.15-8АIIIВ-3
Складируют и перевозят изделия в штабелях высотой не более 2,5 м. Повреждению плит при складировании и перевозке вызывают специальные 30-ти миллиметровые прокладки, которые устанавливаются между изделиями.
Разгрузка и погрузка должна осуществляться очень аккуратно, так как повреждение воздуха снижает несущую способность изделий, что небезопасно в эксплуатации.
Вопрос-ответ
Где я могу оставить отзыв о работе вашей организации?
Для нас крайне важно знать Ваше мнение! Вы можете оставить отзыв в карточке нашей организации в системе Яндекс и Гугл, а также написать письмо на адрес [email protected]
Оставить отзыв в Яндекс
Оставить отзыв в Гугл
По каким нормативным документам выпускаются пустотные плиты?
ГОСТ 9561-2016, «Плиты перекрытий железобетонные многопустотные для зданий и сооружений. Технические условия ».
Какова номенклатура выпускаемых плит пустотного настила?
ООО «БЗСК» плиты производит:
с высотой сечения 160мм шириной до 1,5м длиной до 9м
с высотой сечения 220мм шириной до 1,5м длиной до 12м
с высотой сечения 300мм шириной до 1,0м длиной до 13м
Плиты перекрытий производятся под унифицированные расчетные, равномерно распределенные нагрузки (сверх собственной массы плиты) — 300, 450, 600, 800, 1000, 1250, 1600 кгс / м².
Вы производите, плиты рассчитанные на разные нагрузки. Плиты, с какой расчётной нагрузкой можно использовать в индивидуальном малоэтажном строительстве?
Обычно в жилых зданиях используются плиты с расчётной нагрузкой до 800 кгс / м². Плиты с расчетной нагрузкой более 800 кгс / м² при условии наличия большого количества людей, оборудования и т.д.
Некоторые строители при структурже плит задел пустоты по торцам, а некоторые нет. Как правильно?
Заделка торцов пустот зависит от нагрузки на опорную часть плиты. В наших плитах не требуется заделывать торцы при расчётной нагрузке до 45 кгс / см² (для сравнения средней прочности кирпичной кладки из кирпича марки М200 и раствор М100 составляет 27 кгс / см²).Так же торцы плит следует заделывать в случаях опирания на стены с вентиляционными системами.
Как в случае применения ваших плит можно связывать их между собой и со стенами?
Для связи плит между собой, которая крепится к монтажным стержням плиты диаметром 12 мм А-III (А400).
С какими стенами (из каких материалов) можно применять ваши плиты?
Плиты нашего производства можно применять с любыми стеновыми материалами — кирпичом, стеновыми блоками (бетонными, керамзитобетонными, газосиликатными и т.д.), монолитными стенами.
Мне сделали проект дома, но в нём нет спецификации и планов перекрытий.Вы можете помочь мне в этой ситуации?
Мы можем по вашему проекту использовать раскладку плит и спецификацию.
При производстве плит вы используете в качестве арматуры проволоку. Не сказывается ли это на прочность изделий?
Конечно, сказывается.В наших плитах применяемая проволочная арматура Вр1400. Её нормативная прочность составляет 16700 кгс / см², что выше прочности стержневой арматуры (нормативная прочность стержневой арматуры А400 (А-III) составляет 4000 кгс / см²). Для плиты в зависимости от пролёта и заданной расчётной нагрузки принимается соответствующая схема армирования. Применение проволоки позволяет избавиться от недостатков применения арматуры — кривизна, «пропеллерность» и т.д., при этом прочностные характеристики плиты значительно выше, а также дает возможность изготовить плиты произвольной длины и выполнять резку плит, как под прямым углом, так и делать продольные и угловые резы.
Наибольшую длину плиту вы можете изготовить?
Максимальная возможная длина (пролёт) плиты зависит от заданной расчётной нагрузки.
Расчётная нагрузка, кгс / м² Высота сечения, мм
160 220 300
2400 8,4м
1600 4,8м 7,2м 9,6м
1250 5,4м 7,8м 10,8м
1000 6,0м 8,4м 12,0м
800 7,2м 9,6м 12,0м
600 7,8м 10,2м 13,0м
450 8,4м 11,4м 13,0м
300 9,0м 12,0м 13,0м
Отличаются ли ваши плиты от «обычных» по весу?
Масса наших плит составляет 320 кг / м², что соответствует средней массе «обычных» пустотных плит перекрытий в соответствии с предусмотренным формовочного оборудования предприятия-изготовителя этих плит. Также мы освоили выпуск пустотных плит массой 250кг / м².
Под каким углом возможна резка плит?
При резке острый угол плиты должен быть не менее 30 градусов (см. Рис.).

Возможно ли изготовление шириной ширины менее 1,5 м?
С помощью продольной резки возможно производство шириной от 0,3 до 1,5 м.
Масса плит перекрытия «Блог Strodom
Масса плит перекрытия
Сегодня мой знакомый интересовался у меня массой железобетонных плит. Ему это надо было для того, чтобы знать какой транспорт заказать для перевозки б.у. плит к себе на стройку. Быть может кому-то ещё понадобится такая информация. Ниже привожу выдержку из ГОСТа с ориентировочной массой наиболее распространенных плит
Плиты подразделяют на следующие типы: 1П — сплошные однослойные плиты толщиной 120 мм; 2П — то же, толщиной 160 мм; 1ПК — многопустотные плиты толщиной 220 мм, с круглыми пустотами диаметром 159 мм; 2ПК — то же, с круглыми пустотами диаметром 140 мм; ПБ — многопустотные плиты толщиной 220 мм безопалубочного формования. Плиты типов 2П и 2ПК представляют только из тяжелого бетона. Примечание. Форма и размеры пустот в плитах типа ПБ устанавливают стандарты или технически условия на плиты этого типа.
Типоразмер плиты— Масса плиты (справочная), т
Плиты типа 1П
1П30.48— 4,3 1П30.54— 4,9 1П30.60— 5,4 1П30.66— 5,9 1П36.48— 5,2 1П36.54— 5,8 1П36.60— 6, 5 1П36.66— 7,1
Плиты типа 2П
2П24.60— 5,8 2П30.48— 5,8 2П30.54— 6,5 2П30.60— 7,2 2П36.24— 3,5 2П36.30— 4,3 2П36.36— 5,2 2П36.48 — 6,9 2П36.54— 7,8 2П36.60— 8,6 2П60.12— 2,9 2П60.24— 5,8 2П60.30— 7,2 2П60.36— 8,7
Плиты типов 1ПК и ПБ
1ПК24.10— 0,8 1ПК24.12— 0,9 1ПК24.15— 1,1 1ПК24.18— 1,3 1ПК24.24— 1,8 1ПК24.30—2,2 1ПК24.36—2, 7 1ПК30.10–0,9 1ПК30.12–1,1 1ПК30.15–1,4 1ПК30.18–1,7 1ПК30.24–2,2 1ПК30.30–2,8 1ПК30.36–3,3 1ПК36.10—1,1 1ПК36.12–1,3 1ПК36.15–1,7 1ПК36.18–2,0 1ПК36.24–2,7 1ПК36.30–3,3 1ПК36.36–4,0 1ПК42.10–1,3 1ПК42. 12 —1,6 1ПК42.15—2,0 1ПК42.18—2,3 1ПК42.24—3,1 1ПК42.30—3,9 1ПК42.36—4,7 1ПК48.10—1,5 1ПК48.12— 1,8 1ПК48.15–2,2 1ПК48.18–2,7 1ПК48.24–3,6 1ПК48.30–4,5 1ПК48.36–5,4 1ПК51.10–1,6 1ПК51.12–1 , 9 1ПК51.15—2,4 1ПК51.18—2,9 1ПК51.24—3,8 1ПК51.30—4,8 1ПК51.36—5,7 1ПК54.10—1,7 1ПК54.12—2, 0 1ПК54.15—2,5 1ПК54.18—3,0 1ПК54.24—4,0 1ПК54.30—5,0 1ПК54.36—6,0 1ПК60.10—1,9 1ПК60.12—2,2 1ПК60.15—2,8 1ПК60.18—3,3 1ПК60.24—4,5 1ПК60.30—5,6 1ПК60.36—6,7 1ПК63.10—2,0 1ПК63.12—2,4 1ПК63.15—3,0 1ПК63.18—3,5 1ПК63.24—4,7 1ПК63.30 —5,9 1ПК63.36—7,1 1ПК66.10—2,1 1ПК66.12—2,5 1ПК66.15—3,1 1ПК66.18—3,7 1ПК66.24—5,0 1ПК66.30— 6,2 1ПК66.36—7,4 1ПК72.10—2,3 1ПК72.12—2,7 1ПК72.15—3,3 1ПК72.18—4,0 1ПК72.24—5,4 1ПК72.30—6 , 7 1ПК72.36—8,1
Плиты типа 2ПК
2ПК18.30—2,2 2ПК18.36—2,6 2ПК18.60—4,4 2ПК24.54—5,2 2ПК24.60—5,8 2ПК24.66—6,3 2ПК30.36—4, 3 2ПК30.48—5,8 2ПК30.54—6,5 2ПК30.60—7,2 2ПК30.66—7,9 2ПК30.72—8,6 2ПК60.12—2,9 2ПК60.24—5,8 2ПК60.30—7,2 2ПК60.36—8,6
Понравилось это:
Нравится Загрузка .
No related posts.

Наименование изделия	Размеры (см) ДхШхВ	Масса (т)
ПК 72. 15-8	718х149х22	3,35
ПК 63.15-8	638х149х22	2,95
ПК 60.15-8	598х149х22	2,80
ПК 57.15-8	568х149х22	2,675
ПК 54.15-8	538х149х22	2,52
ПК 51.15-8	508х149х22	2,40
ПК 48.15-8	478х149х22	2,25
ПК 42.15-8	418х149х22	1,97
ПК 36.15-8	358х149х22	1,70
ПК 30.15-8	298х149х22	1,425
ПК 27.15-8	268х149х22	1,29
ПК 24.15-8	238х149х22	1,10

Наименование		Размер (мм)	Вес (т)	Цена с НДС
Тип ЖБИ	Маркировка	Размеры (м)	(кг) 84	(кг) 84	(кг) 84	(кг)	1600х400х80	85
ТП – 43–8	4300х800х220	1400
ПТП 24–12	2400х1200х120	206 9018 9018 9018 9018 9018 9018	206 9019
2ПГ – 5	5970х1490х250	1230
1П3–1	5550х1490х400	2650
Пустотелые	2580х990х220	78
	ПК30.15–8	2980х1490х220	790
	ПК50.12–8
ПК50.12–8	4980.10ир190х220	4980.10ир190х220	3600х1000х300	1150
42.12.3	4200х1200х300	1610
51.15.3	5100х1500х300	2450	2450
Многопустотные плиты перекрытия .по сер.1.241-1 (вып.39,27,36)
Плита перекрытия	ПК 90-12-8 АТВ-1	8980х1190х220	3,17
Плита перекрытия	ПК 89-12-8 АТВ-1	8880х1190х220	3,16
Плита перекрытия	ПК 88-12-8 АТВ-1	8780х1190х220	3,13
Плита перекрытия	ПК 87-12-8 АТВ-1	8680х1190х220	3,09
Плита перекрытия	ПК 86-12-8 АТВ-1	8580х1190х220	3,06
Плита перекрытия	ПК 85-12-8 АТВ-1	8480х1190х220	3
Плита перекрытия	ПК 84-12-8 АТВ-1	8380х1190х220	2,95
Плита перекрытия	ПК 83-12-8 АТВ-1	8280х1190х220	2,92
Плита перекрытия	ПК 82-12-8 АТВ-1	8180х1190х220	2,92
Плита перекрытия	ПК 81-12-8 АТВ-1	8080х1190х220	2,88
Плита перекрытия	ПК 80-12-8 АТВ-1	7980х1190х220	2,84
Плита перекрытия	ПК 79-12-8 АТВ-1	7880х1190х220	2,81
Плита перекрытия	ПК 78-12-8 АТВ-1	7780х1190х220	2,77
Плита перекрытия	ПК 77-12-8 АТВ-1	7680х1190х220	2,74
Плита перекрытия	ПК 76-12-8 АТВ-1	7580х1190х220	2,7
Плита перекрытия	ПК 75-12-8 АТВ-1	7480х1190х220	2,67
Плита перекрытия	ПК 74-12-8 АТВ-1	7380х1190х220	2,63
Плита перекрытия	ПК 73-12-8 АТВ-1	7280х1190х220	2,6
Плита перекрытия	ПК 72-12-8АтVт-1	7180х1190х220	2,58
Плита перекрытия	ПК 71-12-8АтVт-1	7080х1190х220	2,53
Плита перекрытия	ПК 70. 12-8 АТВт-1	6980х1190х220	2,49
Плита перекрытия	ПК 69-12-8 AтVт-1	6880х1190х220	2,47
Плита перекрытия	ПК 68-12-8 AтVт-1	6780х1190х220	2,43
Плита перекрытия	ПК 67-12-8 AтVт-1	6680х1190х220	2,4
Плита перекрытия	ПК 66-12-8 АТВ-1	6580х1190х220	2,36
Плита перекрытия	ПК 65-12-8 АТВ-1	6480х1190х220	2,32
Плита перекрытия	ПК 64-12-8 АТВ-1	6380х1190х220	2,28
Плита перекрытия	ПК 63-12-8 АТВ	6280х1190х220	2,24
Плита перекрытия	ПК 62-12-8 АТВ	6180х1190х220	2,3
Плита перекрытия	ПК 61-12-8 АТВ	6080х1190х221	2,2
Плита перекрытия	ПК 60-12-8 АтV	5980х1190х220	2,1
Плита перекрытия	ПК 59-12-8АтВ	5880х1190х220	2,07
Плита перекрытия	ПК 58-12-8 АТВ	5780х1190х220	2,04
Плита перекрытия	ПК 57-12-8 АТВ	5680х1190х220	2
Плита перекрытия	ПК 56-12-8 АТВ	5580х1190х220	1,97
Плита перекрытия	ПК 55-12-8 АТВ	5480х1190х220	1,95
Плита перекрытия	ПК 54-12-8 АТВ	5380х1190х220	1,93
Плита перекрытия	ПК 53-12-8 АТВ	5280х1190х220	1,9
Плита перекрытия	ПК 52-12-8 АТВ	5180х1190х220	1,87
Плита перекрытия	ПК 51-12-8 АТВ	5080х1190х220	1,83
Плита перекрытия	ПК 50-12-8 АТВ	4980х1190х220	1,79
Плита перекрытия	ПК 49-12-8 АТВ	4880х1190х220	1,75
Плита перекрытия	ПК 48-12-8 АТВ	4780х1190х220	1,675
Плита перекрытия	ПК 47-12-8 АТВ	4680х1190х220	1,67
Плита перекрытия	ПК 46-12-8 АТВ	4580х1190х220	1,65
Плита перекрытия	ПК 45-12-8АтВ	4480х1190х220	1,56
Плита перекрытия	ПК 44-12-8АтВ	4380х1190х220	1,55
Плита перекрытия	ПК 43-12-8АтВ	4280х1190х220	1,55
Плита перекрытия	ПК 42-12-8	4180х1190х220	1,49
Плита перекрытия	ПК 41-12-8	4080х1190х220	1,45
Плита перекрытия	ПК 40-12-8	3980х1190х220	1,42
Плита перекрытия	ПК 39-12-8	3880х1190х220	1,385
Плита перекрытия	ПК 38-12-8	3780х1190х220	1,35
Плита перекрытия	ПК 37-12-8	3680х1190х220	1,34
Плита перекрытия	ПК 36-12-8	3580х1190х220	1,28
Плита перекрытия	ПК 35-12-8	3480х1190х220	1,27
Плита перекрытия	ПК 34-12-8	3380х1190х220	1,2
Плита перекрытия	ПК 33-12-8	3280х1190х220	1,19
Плита перекрытия	ПК 32-12-8	3180х1190х220	1,15
Плита перекрытия	ПК 31-12-8	3080х1190х220	1,14
Плита перекрытия	ПК 30-12-8	2980х1190х220	1,08
Плита перекрытия	ПК 29-12-8	2880х1190х221	1,07
Плита перекрытия	ПК 28-12-8	2780х1190х220	1,02
Плита перекрытия	ПК 27-12-8	2680х1190х220	0,97
Плита перекрытия	ПК 26-12-8	2580х1190х220	0,95
Плита перекрытия	ПК 25-12-8	2480х1190х220	0,93
Плита перекрытия	ПК 24-12-8	2380х1190х220	0,87
Плита перекрытия	ПК 23-12-8	2280х1190х220	0,86
Плита перекрытия	ПК 22-12-8	2180х1190х220	0,82
Плита перекрытия	ПК 21-12-8	2080х1190х220	0,8
Плита перекрытия	ПК 20-12-8	1980х1190х220	0,75
Плита перекрытия	ПК 19-12-8	1880х1190х220	0,73
Плита перекрытия	ПК 18-12-8	1780х1190х220	0,68
Плита перекрытия	ПК 17-12-8	1680х1190х220	0,64
Плита перекрытия	ПК 16-12-8	1580х1190х220	0,62

ПК 59-12-6	пк 59.12
ПК 59-12-8	пк 59-12,8
ПК 59-12-10	пк 59.12.12,5
ПК 59-12-12,5	пк 59х12
ПК 59-12-16	пк 59-12.16
