ввод под землей, со столба

Подводом электричества к дому занимается соответствующая организация. Данная разновидность работ связана с определёнными рисками (все операции производятся без снятия напряжения) поэтому следует строго соблюдать правила электробезопасности. Выбор кабеля для ввода электричества в частный дом (сечение, количество жил, материал) полностью лежит на плечах хозяина участка. От данного выбора напрямую зависит долговечность эксплуатации электрической сети в доме, поэтому подходить к работам следует очень серьёзно.

Ввод кабеля может осуществляться по воздуху — от столба к дому. Но также прибегают к вводу кабеля в дом через фундамент, под землёй.

Абонентское ответвление: понятие, принцип работы

На каждой улице проходят основные линии электропередачи, напряжение по которым идёт от ближайшей трансформаторной подстанции. На трансформатор приходит более высокая разница потенциалов, составляющая 6 или 10 кВ. Но эта информация исключительно для общего развития, так основное линейное напряжение составляет 380 В, а между фазой и нулевым проводом — 220 В.

Чтобы проложить кабель от столба к отдельно стоящему потребителю — частному дому, необходимо от основной магистрали провести абонентское ответвление. Абонентским ответвлением называется подвод электричества к отдельному потребителю. При такой процедуре следует правильно рассчитать провод, через который будет осуществляться подача электроэнергии.

Как производится натяжение кабеля

После закрепления проводника на специальных роликах, приступают к его натяжению. Для этого требуется наличие следующего инструмента:

• ручная лебедка;
• натяжное устройство;
• динамометр.

Ручная лебедка посредством анкерных болтов крепится на ближайшей опоре, а по ней, с помощью натяжного устройства, производится натягивание кабеля. Сила натяжения регламентирована технической документацией и контролируется с помощью динамометра.

Сечение кабеля абонентского ответвления

Регламентированный порядок прокладки проводников по воздуху указан в правилах устройства электроустановок. Требования правил установлены для линий электропередач напряжением до 1000 В.

Расчёты сечения кабеля должны происходить исходя из режима работы: нормальный, аварийный или монтажный. Так как ответвление стандартное, то следует выбирать нормальный (номинальный) режим. ПУЭ предусмотрено минимально допустимое сечение провода:

• Допускается применять провод из стандартного алюминиевого сплава (нетермообработанный) сечением не менее 25 мм².
• При использовании проводника из соединения стали и алюминия (термообработанный), его сечение должно составлять также 25 мм².
• Если прокладывают медный провод, то его сечение может быть 16 мм².

Вышеперечисленные показатели подходят при нормативной толщине стенки гололёда не более 10 мм. Если толщина достигает 15 мм и выше, то сечение алюминиевого и сталеалюминиевого кабеля остаётся неизменным, а медный проводник необходимо увеличить до 25 мм².

Информация представлена в главе 2.4 ПУЭ.

Основные рабочие параметры, по котором производится расчёт кабеля

Для подключения кабеля к дому, следует определиться с его сечением. Сечение кабеля — это его площадь в месте разреза. Общепринятые нормы (согласно ПУЭ) указаны в предыдущем разделе. Основными рабочими параметрами, по котором выбирают сечение кабеля, является его сечение и номинальный ток.

Но помимо сечения, нужен и определённый материал проводника. Сейчас наиболее часто используют медные жили, они обладают меньшим сопротивлением, но большей стоимостью. Алюминий имеет не такие высокие показатели проводимости, но его цена меньше чем у медных изделий. Следует помнить, что при одинаковой нагрузке, сечение алюминиевого проводника следует брать больше чем медного.

И последний параметр — количество жил, но с этим всё гораздо проще. При вводе в дом только одной фазы и рабочего нуля используют двухжильный кабель, при вводе трёх фаз и нуля — четырёхжильный. В обеих вариантах сечение нулевой жили может быть меньше чем у фазной.

Кабель при прокладке по воздуху

Основной разновидностью прокладки вводного кабеля является его монтаж по воздуху. Воздушный ввод имеет свои преимущества:

• Минимальные трудозатраты.
• Необходимо малое количество времени для подключения дома. Редко, когда на подобные работы уходит более двух часов.
• Невысокая стоимость расходных материалов: анкерные болты или зажимы, специальные кронштейны, изоляторы.
• Возможность быстрого устранения неисправности, даже если необходима замена кабеля целиком.

При воздушной прокладке используются следующие разновидности кабелей:

1. Кабель СИП — самонесущий изолированный провод.
2. Неизолированный, материал — алюминий.
3. Неизолированный алюминиевый со стальным сердечником.

Как правильно выбрать сечение и марку СИП

Так каким же кабелем делать ввод электричества в дом? Многие прибегают к использованию Кабеля СИП, он допускается во многих электротехнических отраслях и даже в линиях высокого напряжения до 35 кВт.

Такой кабель имеет свою конструктивную особенность — фазные провода, чаще всего в количестве трёх штук, обвивают четвёртый — ноль. Поэтому внешний вид СИП напоминает закрученный в спираль жгут. Для изоляции проводников используется качественный полиэтилен LDPE или XLPE. Данные разновидности материалов обладают высоким сопротивлением и длительным эксплуатационным сроком, что позволяет использовать их даже при резких температурных перепадах.

Жила, которая расположена посередине, и имеет нулевой потенциал, выполняется из алюминиевого сплава. Иногда ноль не имеет свой изоляции, которая обязательна для фазных проводников.

Кабель СИП имеет один серьёзный недостаток — из-за наличия изоляции происходит недостаточное охлаждение кабеля, поэтому токовые нагрузки допускаются меньшие, чем у неизолированных проводников. При выборе СИП следует обращать внимание на изоляцию:

• При изоляции, выполненной из термопластичного полиэтилена допускаются температурные нагрузки до 70 градусов. Под данный параметр подходят: СИП-1, СИП-1А, СИП-4, СИПн-4.
• При выборе сшитого полиэтилена в качестве изолирующего материала допускают температурные нагрузки до 90 градусов. Также повышаются показатели режима перегрузки и параметры токов короткого замыкания. Такие рабочие характеристики имеют: СИП-2, СИП-2А, СИПс-4, СИП-3, ПЭВ и ПЭВГ.

Сечение СИП также определяется по потребляемой мощности, формула представлена выше.

Кабели для прокладки в земле

При выборе провода для подземного ввода в дом следует обращать внимание только на качественную и надёжную продукцию, так как очень частой проблемой подобного ввода является пробой на землю.

Современные кабели, изготовленные специально для прокладки в земле, имеют следующую изоляцию:

• Спрессованная бумага со специальной пропиткой.
• Полиэтилен.
• Поливинилхлорид.

Очень часто используют проводники ВБбШв или ПвБШв, которые помимо стандартной изоляции имеют ленточную броню. Кабель ААБл также популярен, но имеет меньшую стоимость, так как его оболочка выполнена из алюминия. Там, где существуют риски повреждений, чаще всего используют ПвКШп с проволочной сеткой.

Как происходит ввод электричества в дом

При вводе электричества в частный дом, используют один из представленных раннее способов (прокладка кабеля по воздуху на тросе или в земле). При подводе электроэнергии в дом следует неукоснительно выполнять основное правило — вводный кабель не должен иметь транзитов. Щит, в котором будет представлена схема потребителей, должен находится поблизости вводного кабеля, для большей простоты монтажа.

Проводник нельзя монтировать внутрь помещения прямо через дыру в стене. Отверстие должно иметь дополнительную защиту, обычно для этого используют металлическую трубу. Диаметр трубы следует брать с запасом, а свободное пространство между кабелем и стенками трубы заделать с помощью цементного раствора.

Как произвести правильный воздушный ввод

При вводе кабеля в дом с ближайшей линии или со столба следует пригласить специалистов. Для его крепления к стене необходимо использовать специальные накладные скобы (особенно при прокладке в деревянный дом). Это позволит надёжно зафиксировать его и не повредить изоляцию. На определённом расстоянии до стены, следует сделать небольшой прогиб кабеля, с целью предотвращения попадания дождевой воды в помещение.

Трос, на котором крепится кабель, нельзя перетягивать на опорах, так как при резких и частых температурных перепадах (какие бывают в холодные периоды года) он может деформироваться.

Несколько примеров защиты вводного кабеля

Самой лучшей защитой вводного кабеля является его изоляция и способ прокладки таком месте, где его никто не достает. Это может быть способ прокладки под землёй или по воздуху. Для предотвращения пагубного воздействия природных условий, проводник можно проложить в специальной ПВХ-трубке, но так делают немногие, из-за значительного повышения стоимости конструкции.

Для защиты провода в стене лучше всего использовать металлическую трубу. Заменой металлу может служить тот же ПВХ, который имеет более доступную цену.

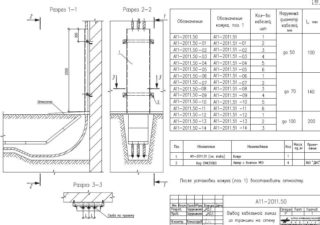

Ввод кабеля под землёй

Прокладываемый под землёй провод не требует крепления к стене, в этом случае проводник прокладывается сквозь фундамент. Часть кабеля, которая выходит из земли, должна быть защищена с помощью металлической трубки или плотного ПВХ-короба.

Для прокладывается кабеля в земле должна быть вырос траншеи, глубиной не менее 70 см. На дне траншеи делают песчаную «подушку», толщиной в 15–20 см. На неё укладывается кабель и сверху замыкается землёй. Подземный подвод кабеля является трудоемким процессом, но более долговечен чем воздушный ввод.

Как подводят электричество к распределительному щитку

При использовании обыкновенного проводника, его достаточно просто подключить к основному автоматическому выключателю, от которого потом электричество пойдёт к остальным потребителям. Но при использовании СИПа или изолированного проводника следует смонтировать коммутационные узел — отдельное место перехода входного кабеля на тот, который будет проведён к щитку.

Наиболее удобно использовать для этого ответвительный сжим — 2 медных пластины, крепящиеся друг к другу с помощью четырёх болтов и уложенные в специальный пластиковый короб.

Что такое шкаф вводного устройства

Вводное устройство можно кратко классифицировать как все коммутационные и другие управляющие электроэнергией устройства, которые установлены непосредственно на вводе основной магистрали. Для удобства монтажа подобных приборов используют специальные шкафы, в которых предусмотрены специальные крепления.

В шкафах вводного устройства могут быть расположены:

• предохранители;
• рубильники;
• автоматические выключатели;
• счётчики.
• измерительные приборы.

Видео по теме

profazu.ru

Каким кабелем сделать ввод в дом | Полезные статьи

Ввод электричества в дом выполняется на основании технического условия (ТУ), которое выдает электроснабжающая организация, и проекта электроснабжения. Подключение выполняется воздушным или подземным способом от ближайшей к строению опоре воздушной линии электропередач (ВЛЭП). О том, каковы особенности каждого способа и каким кабелем сделать ввод в дом, и пойдет речь далее.

Какой кабель (провод) лучше для ввода в дом по воздуху

Вопрос, каким кабелем делать ввод в дом при воздушном подключении, очень важен, так как его изоляция (оболочка) должна быть не просто прочной, но и не разрушаться под действием солнечного излучения. Для этих целей может использоваться силовой коаксиальный кабель марки АВК, кабель с тросом и медными жилами марки ВВСГ, а так же чаще всего используемый — самонесущий изолированный провод марки СИП. Какой кабель лучше для ввода в дом из перечисленных, сказать однозначно нельзя. Все они подходят для подвода электроэнергии от ВЛЭП к узлу учета. Медные кабели выдерживают большую токовую нагрузку, чем алюминиевые (при одинаковом сечении), но стоят дороже. Таким образом, при выборе нужно руководствоваться бюджетом и техническими характеристиками.
Сечение же проводников указывается в тех.задании на подключение и зависит от суммарной нагрузки потребителей. Однако в соответствии с требованиями ПУЭ сечение жил кабеля (провода), при условии что совмещенный PEN-проводник не был разделен на нулевой защитный (РЕ) и нулевой рабочий (N) проводники, должно выбираться не менее 10 мм2 по меди или 16 мм2 по алюминию.

Крепление самонесущих кабелей возможно выполнить двумя способами:
    • на изоляторах;
    •  при помощи специальной арматуры.
Подключение при помощи арматуры — более передовой метод. При помощи арматуры выполняется натяжение и закрепление кабеля (провода). При этом, арматура имеет определенный запас прочности, при превышении которого (например, при падении деревьев на кабель или провода) она разрушается и освобождает кабель. Их применение снижает риск обрывов.

Общие требования при прокладке кабеля (провода) по воздуху:

    • Расстояние от опоры до ввода в дом не должно превышать 25 м, в противном случае необходимо предусмотреть дополнительную опору.
    • Подключение по воздуху на дорогах общего пользования должно обеспечивать габарит по высоте не менее 6 м.
«Воздушный» метод имеет свои преимущества, к которым можно отнести относительно быстрый монтаж и низкую стоимость подключения. К недостаткам относятся риск обрывов при падении деревьев и ограничения для проезда крупногабаритной авто- и строительной техники.
Какой кабель нужен для ввода в дом при подземной прокладке
При подземном способе кабель опускается по столбу через трубу и прокладывается в земле. При этом высота трубы над уровнем земли должна быть не менее 2 м. Данный способ более трудоемок, так как требует дополнительных затрат на устройство траншеи.
Глубина траншеи:
    • 700 мм — при прокладке небронированного кабеля в кабельном канале, полиэтиленовой или асбестовой трубе; бронированные кабели.
    • 1000 мм и глубже — при прокладке небронированного кабеля без дополнительной защиты.



Какой кабель заводить в дом при подземной прокладке?

Для этих целей лучше всего подойдут марки бронированных кабелей, таких как ВБШв, АВБШв, а также кабели без защиты от механических повреждений — АВВГ, ВВГ и пр.
Общие требования:
    • Подвод кабеля к узлу учета производится через фундамент строения или поднимается и выполняется проход через стену. Проход кабеля, как в первом, так и во втором случае осуществляется в металлической трубе, а место прохода заполняется негорючим материалом.
    • Запрещено заводить кабель в дом под фундаментом во избежание повреждения при усадке.
При подключении дома от линии электропередач необходимо обязательно предусмотреть заземляющий контур и заземлить все токопроводящие части: коробку узла учета, металлическую трубу, броню кабеля и т. д.



cable.ru

под землей, от столба, вводное устройство и выбор провода

Содержание статьи:

Правильная организация электроснабжения жилого помещения предусматривает расчет и монтаж вводной точки. Для обеспечения безопасности линии и долговечности ее эксплуатации следует соблюдать нормы ПУЭ. Ввод электричества в дом можно начинать после оформления документации и согласования мероприятий с энергопровайдером.

Административно-правовые нюансы

Подводом электричества к частному дому должны заниматься электрики с определенной группой доступа

Чтобы ввести в помещение электричество, владелец должен получить разрешительные документы от энергосбыта. Основанием для разрешения является проект ПВЭ, где детально описывается внутренняя электросеть, предоставляются расчеты мощности потребителей. После этого устанавливаются параметры выделенной мощности и потребительский лимит. Согласно ПВЭ определяются техусловия – способ подключения, особенности коммуникаций, инженерные аспекты.

Подключить дом к электричеству могут бригады РЭС, собственник или подрядчик с лицензией.

Необходимые документы

Пример ответа на заявку на технологическое присоединение

Владелец недвижимости направляет запрос в выбранную сетевую организацию. Компания рассматривает заявку на протяжении 15 дней. После положительного ответа подготавливаются документы:

• заявление на техприсоединение по унифицированной форме;
• схема энергоприемников;
• копии документов о праве на здание или земельный надел;
• заявка, где указывается ФИО гражданина, паспортные данные, месторасположение приемников, сроки создания проекта и ввода линии в эксплуатацию, наименование провайдера, разрешение на строительные работы.

После рассмотрения документов энергопровайдер высылает договор с техническими условиями. Заявителю остается его подписать и направить представителям сетевой организации.

Если участок соответствует требованиям техусловий, работы на его территории выполняются за счет собственника. Мероприятия за пределами надела оплачивает сетевая компания. По окончании выполнения компания энергосбыта подключает помещение к сети после контрольного осмотра.

Правила подключения электричества к дому

Требования при подключении электричества к частному дому

Вводное устройство электроснабжения подчиняется требованиям ПУЭ и техусловий. В них указаны:

• расположение точек подключения – 25 м от границы с соседями;
• расстояние кабеля от опор ЛЭП до стены – 10 см, если деревянный дом и 5 см от кирпичных поверхностей;
• толщина кабеля для однофазной линии – 0,6 см для медных жил, 1.6 см для алюминиевых жил;
• необходимость заделывания вводной штробы негорючим материалом;
• расположение входного отверстия – 2,75 м от линии грунта и 1,5 м от окна;
• соответствие мощности оборудования выделенной мощности 15 кВт;
• расстояние по прямой от электросети, к которой примыкает участок – 300 м для города и 500 м для села.

Обязательными элементами системы являются СИП-провода, электросчетчик, щит, промежуточная металлическая опора.

Варианты правильного подключения

Ввод электроэнергии в частный дом можно выполнить двумя способами:

• Воздушный – недорогой, но заметный вариант. Основная часть кабеля протягивается на улице над землей. Проводник может проходить в помещение в трубе через стену на РУ или счетчики. Допускается подключение вне дома к стабилизатору напряжения или учетному прибору;
• Под землей – скрытый способ, когда провод укладывается в асбестоцементную трубу, закопанную в грунт. Вход в здание осуществляется через технологическое отверстие в фундаменте. От ЛЭП до вводной точки кабель укладывается вдоль столба.

Для укладки под землей используйте провода повышенной прочности.

Выбор кабеля для ввода в дом

Сравнение СИП-1 и СИП-2

Оптимальным материалом для домашней электросети будет СИП-кабель, который допускается использовать для организации линий с напряжением до 35 кВт. Провод состоит из 3-х фазных жил, обвитых нулевым, имеет качественное изоляционное покрытие из полиэтилена. Нулевой проводник из алюминия находится по центру скрутки.

Если СИП-кабель нужен для проводки от столба к дому по воздуху, стоит обратить внимание на изоляционный слой:

• термопластичный полиэтилен изоляции СИП-1, СИП-1А, СИП-4 и СИПн-4 выдерживает температуру до +70 градусов;
• сшитый полиэтилен материалов СИП-2, СИП-2А, СИПс-4, СИП-3, ПЭВ и ПЭВГ выдерживает температурную нагрузку до 90 градусов, обеспечивает защиту от перегрузок и коротких замыканий.

Хороший кабель для прокладки в грунте имеет изоляционную поверхность из спрессованной бумаги с пропиткой, полиэтилена, ПВХ. Жилы ВБбШв или ПвБШв усилены ленточной изоляции. Для участков с рисками повреждения применяется ПаКШп с проволочной сеткой.

Специфика использования СИП

Использование провода в воздушной линии

Подвести СИП-кабель можно на опоре или фасаде, выполняя ответвления и другие соединения. При работе с проводом необходимо:

• предварительно установить опоры ВЛИ, закрепив на них зажимы;
• сделать раскатку, установив ролики при помощи специального ремня или крюков. Провод натягивают до крайних опор барабаном. Вручную работают трос-лидером;
• закрепить электрический проводник на опорах. Несущую жилу фиксируют анкерным зажимом;
• выполнить натяжку кабеля с помощью ручной лебедки с усилителем захвата;
• подобрать для однофазной сети 2-жильный СИП-4, для трехфазной – 4-жильный СИП-4.

Делать натяжку нужно плавно, без перекосов до момента срыва головки динамометрического ключа.

Арматура для крепления СИП-провода

Арматура для СИП обеспечивает правильный и качественный процесс передачи электричества по воздуху. Конструкции должны выполняться из влагостойких материалов, подходить под напряжение однофазной или трехфазной сети. Замена изделий допускается 1 раз в 20 лет.

Перечень необходимых материалов

Анкерные кронштейны

В электротехнической практике применяются следующие виды арматуры:

• Анкерные кронштейны – по 1 на дом и опору ЛЭП. Алюминиевые приспособления не подвергаются коррозии, колебанию температур. Фиксируются бандажными лентами из нержавеющей стали.
• ответвительные зажимы – 4 (220 В) или 8 (380 В) штук. Создают контакт при соединении кабелей сечением 6-150 мм2 с проводниками сечением 1,5-6 мм2.
• Анкерные зажимы – 2 шт. Элементы обеспечивают фиксацию проводов с изоляцией на ответвлениях до 1000 В. Внутренние клинья из термопластика исключают повреждения изоляционного слоя;
• промежуточные зажимы. С их помощью можно подключить СИП-4 к промежуточной или угловой опоре. Материал имеет корпус, стойкий к ультрафиолету.
• Крюки. Применяются, чтобы провести проводник по воздуху на деревянной, металлической опоре или поверхности стены.

Также понадобятся гильза, гофрированный рукав из металла для подвода кабелей через стену здания.

Расчет сечения кабеля для ввода в дом

На улице монтируется кабель СИП 2х16 или 4х16, внутри строения – ВВГнг-ls 2х6, 2х10, 4х6, 4х10. Подбор сечения для вводного кабеля, идущего в частный дом, осуществляется в зависимости от нагрузки потребителей, квадратуры комнат, надворных построек, наличия электроотопления и электроплиты.

ПУЭ устанавливают применение медного кабеля для организации сети. Норматив также отмечает зависимость сечения от напряжения на линии и параметров мощности. Чтобы не заниматься расчетами, стоит обратиться к таблице.

Ток автоматов, А	Мощность, кВт		Сечение кабеля, мм2
	Сеть 220 В	Сеть 380 В
5	1,1	2,6	1
6	1,3	3,2	1
10	2,2	5,3	1,5
16	3,5	8,4	1,5
20	4,4	10,5	2,5
25	5,5	13,2	4
32	7	16,8	6
40	8,8	21,1	10
50	11	26,3	10
63	13,9	33,2	16

Подходящее сечение кабеля для ввода в дом – от 6 до 16 мм2. От счетчика до шины распредавтоматов однофазной сети актуален провод с сечением 6 мм2.

На улице применяется алюминиевый кабель с сечением 10 мм2, который не окисляется. Для прокладки в деревянный дом целесообразен медный, который не горит.

Как производится ввод электроэнергии в дом по воздуху

Подвод кабеля в дом

Вводить электролинию в жилое здание по воздуху можно двумя способами:

• Через стены. Проводник располагается на стене, фиксируется на ней заизолированным крепежом. Для прокладки внутрь организуется отверстие, через которое проходит металлическая труба с пластиковой гофрой. Зазор заделывается цементом или асбестом.
• Через крышку. Применяется металлическая трубостойка. Проводник размещают так, чтобы расстояние от уровня крыши составляло более 2 м. Конструкцию заземляют.

При прокладке через крышу применяется изгиб трубы вниз, или гусак, в котором керамическими изоляторами крепятся провода для электричества. С целью сокращения длины кабелей проводка выполняется с максимальным приближением к распределительному щиту.

Воздушная технология отличается простотой, поэтому популярна среди домашних мастеров. Минусом способа являются риски повреждения проводов при механических воздействиях.

Особенности прокладки кабеля под землей

Прокладка кабеля под землей

Подвод электричества к частному дому под землей осуществляется в металлической трубе. Длина изделия соответствует протяженности маршрута с учетом поворота. Подземный способ предусматривает использование медных проводников с сечением 4 мм2, если линия удалена на 10 м. При удалении больше 10 м применяется кабель на 6 мм2. Сечение алюминиевого провода на дистанцию до 10 м – 12 мм2, от 10 м – 10-18 мм2.

Работы по вводу электричества в загородный или частный дом под землей выполняются пошагово:

1. Выкапывается канал. Глубокий делать не стоит – хватит 60-90 см. Ширина траншеи – 40 см.
2. Организуется подушка из песка слоем от 15 до 20 см. Для ее усиления и предотвращения проваливания материала можно сделать основание из кирпича или бетонных плит.
3. На пластичных почвах или в местности, где высокий уровень грунтовых вод, организуется дополнительная защита. Из кирпичей или бетонных блоков делается водоотводный лоток, который сверху покрывается плитами.
4. На неустойчивых грунтах выполняется монолитный железобетонный канал для кабеля. Его накрывают плитами с армирующим усилением.
5. Стальная труба зачищается от мусора и укладывается в готовом канале.
6. Соединяются элементы трубы с небольшим нахлестом друг на друга.
7. Провод протягивается через металлическую трубу. Для мест изгиба действует правило – больший радиус, сохраняющий целостность изоляции.
8. После укладки подводка покрывается плотным сыпучим материалом – щебнем, осколками кирпича или крупным керамзитом.
9. Сверху сыпучих материалов выполняется песчаная подушка для защиты от разрыва проводников проезжающим транспортом.
10. Канал закапывается извлеченным грунтом.

Организация линии электричества под землей от ЛЭП к частному дому занимает больше времени и обходится дороже. Но в сравнении с воздушной техникой подводка будет долговечной и надежной.

Способы организации проводки внутри дома

Существует несколько вариантов выполнения внутренней проводки.

Соединение разных кабелей внутри

Сварка провода

СИП-проводник разрывается и подсоединяется к кабелю ВВГнг посредством скрутки и усиления спайкой. Методика не отличается надежностью, поскольку может привести к возгораниям.

Соединение различных проводников арматурой

Сцепка СИП и ВВГнг осуществляется при помощи штатных арматурных прутьев, зажимов для прокалывания или иных элементов рядом с точкой ввода. Использовать СИП в жилом помещении недопустимо – он поддерживает процессы горения.

Через дифавтомат

Схема подключения предусматривает использование двух- или четырехполюсного дифференциального автомата. Прибор располагается в отдельном опломбированном боксе. Кабель прокладывается от основной линии к ящику, соединяется в ВВГнг в гофре.

Для повышения защиты используется автомат с номиналом выше распределительного щита. Так при замыкании или перегрузке можно восстановить линию без выхода из дома. Снаружи ставится еще одно устройство, обесточивающее внутренний кабель и предотвращающее возгорание.

Вводить электрические магистрали в жилое здание можно по воздуху или под землей. Перед началом работ необходимо оформить разрешительные документы, подобрать СИП-кабель и его сечение.

strojdvor.ru

Инструкция ввода электричества в дом

Электрическая проводка является важным элементом при возведении дома. Если провести проводку не верно, не соблюдая правила техники безопасности и меры предосторожности, то это может привести к возгоранию и потере жилья, а также к гибели людей. Поэтому, следует особо тщательно подойти к изучению этого вопроса, ознакомится с правилами устройства электрических сетей и техническими условиями.

Профессионалы утверждают, что не существует единственного правильного способа ввода электричества в деревянный дом, но есть несколько моментов, которые необходимо учитывать при работе с проводкой.

Краткое содержимое статьи:

Способы подключения к электрической сети

Для того, чтобы ответить на вопрос: как правильно ввести электричество в дом? Необходимо разобраться в тонкостях данной работы.

electrikexpert.ru

Электрический ввод в частный дом

class=»eliadunit»>



Воздушный электрический ввод в частный дом

Примечание к фото:

• Высота ввода в дом в 2,75 метра принимается для неизолированных проводов.
• Для изолированных проводов ввода, разрешенная высота допускается в 2,5 метра.(ПУЭ п.2.4.55)
• Воздушный ввод электропитания в дом заключается в прокладке электрической линии по воздуху (воздушная линия, ВЛ.) от опоры линии электропередач (ЛЭП) до самого дома.
• Если расстояние от опоры ЛЭП до дома больше 20 метров, то нужно установить дополнительную опору. В случае пролегания воздушной линии над дорогой высота его пролегания должна быть не менее 6 метров. При пересечении пешеходных переходов высота от линии до земли должна быть не менее 3.5 метров.
• Воздушный провод для электрического ввода в дом не должен «пробираться» сквозь заросли деревьев. Трасса пролегания должна быть свободна.

СИП лучший провод для электрического ввода в частный дом

Лучшим кабелем для воздушного электрического ввода в дом считается провод марки СИП.(Читать статью о проводе СИП) До 1991 года в качестве воздушного ввода в дом использовался провод без оболочки марки АС. В отличие от него провод СИП имеет надежную изоляцию, рассчитанную на перепады температуры и воздействие осадков. Кроме этого провод СИП можно прокладывать от опоры до ввода в дом без дополнительных поддерживающих тросов.

Провода СИП бывают двухжильные и четырехжильные. Наиболее востребованы провода СИП 4х16;4х25 и СИП 2х16;2х25,где первая цифра число жил, а вторая сечение жилы. Кроме своих замечательных характеристик у провода марки СИП есть еще одно положительное свойство. Его нельзя сдать в пункт приема цветных металлов. При обжиге изоляции вместе с изоляцией сгорает и сам проводник. Вот такое ноу-хау производителей от краж.

Примечание: Если вы используете для электрического ввода не провод СИП, а другой кабель для наружных работ в двойной изоляции, то нужно между опорами предварительно натянуть поддерживающий трос. К тросу кабель крепиться специальными хомутами.

Ввод электропитания в частный дом

Провод электрического ввода, дойдя до стены дома, не может сразу в него «нырнуть». Для его ввода в дом нужно сделать специальную вводную конструкцию. Вводить кабель (провод) в дом можно через стену и через крышу. Высота ввода в дом должна быть не ниже 2750 мм.

Электрический ввод в частный дом через стену

Кабель или провод подводится к конструкции ввода и закрепляется на ней при помощи изоляторов.

Сами изоляторы крепятся на крюках, ввинченных в стену для деревянного дома. Или на крюках, приваренных к кронштейну для кирпичной стены.

От изоляторов кабель вводится через отверстие в стене. В отверстие в стене обязательно должна быть вставлена металлическая гильза. Диаметр гильзы должен быть чуть больше диаметра кабеля. Если электрический ввод в частный дом осуществляется проводом СИП в металлическую гильзу нужно вставить гильзу пластмассовую, так как провод СИП имеет только один слой изоляции.

class=»eliadunit»>

Вводную гильзу нужно монтировать таким образом, чтобы в неё не попадали осадки. Например, выдвинуть гильзу наружу и слегка загнить конец.

Электрический ввод в частный дом через крышу

Ввод электропитания в частный дом через крышу производится через трубу-стояк. Труба стояк является одновременно проходным каналом для кабеля (провода) и опорой для изоляторов. Труба должна быть заземлена.

Подземный электрический ввод в частный дом

Подземный электрический ввод является самым надежным, а, как правило, самое надежное почти синоним самого трудоемкого.

Для подземного ввода кабеля в дом нужно прорыть траншею глубиной 0,7 метра для 20 кВт, и 1 метр для 35-45 кВт. Траншея должна идти от ЛЭП до дома. Кабель может быть любой (ВВГ, АВВГ, бронерованный ВбБШв). Кабель нужно прокладывать в пластиковых или металлических трубах. Труба должна защищать кабель на столбе опоры до высоты 1,8-2,0 метра. В дом кабель может вводиться двумя способами.

При использовании бронерованого кабеля ВББШв трубы для защиты кабеля нужны только в местах спуска со столба и подъема по стене.

1. Проложив кабель по траншеи до дома его нужно поднять по стене дома на высоту 2,750 метра. При этом труба должна защищать кабель на высоту 1,8-2,0 метра.
2. Кабель не нужно поднимать по стене, а проложить его в трубе через фундамент. Отверстие в фундаменте нужно сделать заранее.

Важно! Нельзя заводить кабель под фундаментом, только через или поверх него.

©Elesant.ru

Другие статьи раздела: Электропроводка дома

Раздел: Подключение дома







class=»eliadunit»>

elesant.ru

Ввод кабеля в дом под землей | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Подземный ввод кабеля в дом имеет массу значимых преимуществ. Вот основные из них: риск возникновения пожара сведен к минимуму; кабель надежно защищен от кражи, вандализма и неблагоприятных погодных воздействий; не портится архитектурный дизайн. Чтобы ощутить все эти преимущества, необходимо знать не только, как завести кабель в дом под землей, но и какой кабель вводить в дом под землей?

Подземный ввод кабеля в дом при помощи бронированного кабеля

Для подключения дома к электросети необходимо использовать кабель, который способен выдержать давление грунтовых масс и иные подобные воздействия. Возьмите, например, бронированный кабель ВБШв. Подземный ввод кабеля в дом необходимо выполнять в следующем порядке:

1.    От столба до ввода в здание через фундамент выкопайте траншею (ее глубина должна составлять 70-90 см).
2.    Насыпьте песок в траншею (слой песка должен иметь толщину 20 см). Песок нужен для того, чтобы осенью и весной он отводил излишки влаги.
3.    Положите кабель в траншею. Важно, чтобы он лежал волнообразно. Опуск со столба в землю нужно выполнять в трубе (ее высота должна составлять 2 метра).
4.    Выполните ввод кабеля в дом под землей. Это можно сделать сквозь стену либо же фундамент. В первом случае в стене просверливается отверстие. В него закладывается труба. Конец кабеля пропускается через трубу из металла или пластика.
5.    Если вы решили выполнить ввод сквозь фундамент, то создайте в нем отверстие подходящего диаметра. В отверстие вставьте отрезок металлической трубы и заложите в нее кабель. Трубу необходимо зафиксировать при помощи цементно-бетонного раствора. С двух сторон трубу следует заизолировать. Для этого потребуется негорючий материал. Это нужно сделать для того, чтобы не допустить проникновения воды и грунта.
6.    Подключите кабель к защитному аппарату в распределительном щитке, а на опоре к проводам воздушной линии — при помощи прокалывающих зажимов. К столбу кабель фиксируется металлическими лентами с шагом не более 100 см. Обязательно выполните заземление брони, причем и со стороны столба, и со стороны щитка.
7.    Когда вы удостоверитесь в том, что все выполнено правильно, закопайте траншею. Через некоторое время грунт даст усадку, поэтому над траншеей следует создать холмик (его высота должна составлять 15-20 см).

Подземный ввод кабеля в дом с помощью небронированного кабеля и трубы ПНД

Также возможно выполнить подвод питания при помощи небронированного кабеля к дому под землей. В данном случае потребуется кабель небронированный марки ВВГ и ПНД труба. Такая труба способна выдержать очень большие морозы. Она не дымит и не горит, отличается высокими показателями прочности, повышенной пластичностью, устойчивостью к влиянию химикатов.

Прежде чем приступить к подключению, внимательно осмотрите кабель ВВГ. Важно, чтобы оболочка не была повреждена. В противном случае труба ПНД не сможет выполнять возложенные на нее функции. Далее можно смело выполнять следующие действия:

•    Выкопайте траншею.
•    Положите в нее трубу требуемого диаметра.
•    Протяните кабель. Важно, чтобы он не находился в натяжке.
•    Выполните ввод кабеля в дом под землей. Сделать это можно над фундаментом (на наружной стене дома) или через него. При вводе через стену или через фундамент нужно создать проход подходящего диаметра. В этот проход заложите трубу с кабелем.
•    Засыпьте трубу. Используйте сначала песок (толщина слоя должна оставлять 10 см). Потом засыпьте грунт (толщина слоя должна составлять 15 см).

Теперь вы знаете, как завести кабель в дом под землей. Но прежде чем это сделать, необходимо получить соответствующее разрешение. Для этого необходимо разработать проект энергоснабжения (чертежи и планы). Разрешение должны будут одобрить службы, которые находятся в ответе за разные объекты и коммуникации (газопровод, водопровод, системы связи, теплотрасса и т.п.). Если вблизи прокладки располагается та или иная коммуникация, необходимо позвать ответственное за нее лицо с целью согласования местоположения траншеи.

Компания «Кабель.РФ^®» является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку кабеля для прокладки в земле по выгодным ценам.

cable.ru

для частного дома и дачи, виды кабеля

Содержание статьи:

Подвод электричества к дому под землей – процесс трудозатратный, но вполне выполнимый своими руками. Особенно актуален вопрос для электрификации частных домов, дачных и садовых участков. Монтаж электрооборудования проводится согласно нормам ГОСТа и ПУЭ.

Преимущества и уязвимости подземной электрификации

Подвод электричества под землей

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

• не портит архитектуру и дизайн участка;
• не испытывает атмосферных воздействий;
• высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма. Что особенно важно, если строение длительное время остается без присмотра.

Подземная прокладка электрокабеля имеет некоторые отрицательные моменты:

• может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
• влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
• повредить проводку могут насекомые и грызуны;
• она подвержена старению и коррозии.

Долговечность электропроводки зависит от состава почвы и насыщения ее водой, тепловых колебаний и вибрационных процессов.

Получение разрешения на подземный ввод

Пример проекта ввода кабеля в дом

Для начала необходимо выполнить проект. Его разработкой должен заниматься специалист. Техническая документация, планы и чертежи должны соответствовать всем правилам и нормам. Проектировщик определяет марку кабеля, производит расчет сечения токопроводящих жил.

Чтобы получить проект, необходимо выполнить ряд технических условий. Для подключения дома к общей линии электропередач потребуется соответствующее разрешение. Например, соглашение на земляные работы оформляет служба, отвечающая за объекты и коммуникации.

Затем проводится трассировка земельного участка. Если в непосредственной близости от прокладываемого кабеля есть какие-либо коммуникации, необходимо пригласить их представителя для согласования позиции траншеи и контроля проводимых работ.

Соответствие кабельной продукции

Кабель ВБбШв 5х6

Чтобы электроэнергию подвести к дому, используют изделия, предназначенные для прокладки в земле. Так как электрический кабель будет находиться под давлением массы грунта, используется продукция в специальной оплетке, броне. Это такие марки как, ВБ бШв и ВБ бШВнг. Первая буква в маркировке обозначает наличие медных токопроводящих жил. Бронирование выполнено гофрированной стальной лентой. Она намотана в виде спирали, по внутреннему слою изоляции.

Изделия устойчивы к механическим повреждениям. Монтаж можно выполнить без трубопровода. Однако во избежание повреждений в процессе работы рекомендуется использовать трубу. Если земля имеет повышенную химическую активность – солончаки, болота, шлаки, строительный мусор, – применяют кабель со свинцовой броней или алюминиевой оболочкой.

Учитывая трудоемкость работ по укладке, лучше выбрать сразу качественный кабель, даже если он стоит дороже.

Ввод с помощью небронированного кабеля и трубы ПНД

Электросеть в гофре под землей

Если нужно подводить электричество под землей на даче, можно воспользоваться обычным проводом в оболочке ПВХ. Для прокладки в земле лучше выбрать герметичные и достаточно прочные марки кабельной продукции – NYM, ВВГ или СИП. Их можно использовать, например, чтобы провести освещение в дачный погреб. Однако продукция при активном внешнем воздействии достаточно быстро выходят из строя.

Чтобы продлить срок службы, в качестве защиты применяют трубы из полиэтилена низкого давления (ПНД). Они надежно предохраняют от блуждающих токов, механических повреждений и влияния агрессивного грунта. Для этой цели можно использовать гофрированные изделия. Они имеют повышенную эластичность и прочность, легко восстанавливают свои линейные размеры, просты в монтаже. При частых ремонтах могут применяться повторно. Некоторые модели оснащены зондом, что упрощает протяжку кабеля внутрь гофры.

Защита кабельной укладки

Сигнальная лента

Норма глубины траншеи 90 см, толщина песчаной подушки до 20 см. Кабель укладывают без натяжения, волнообразно, обязательно ниже точки промерзания грунта. Далее его засыпают слоем песка в 30 см и землей, предварительно уложив предупреждающую ленту.

Если грунт подвержен сдвигам, недостаточно плотный, напитан грунтовыми водами, устанавливают дополнительную защиту. Делают лоток из бетонных блоков или влагостойкого кирпича. Кабель укладывают в лоток, сверху закрывают бетонной плитой. На ползучем грунте выполняют железобетонный монолитный канал и закрывают его армированными плитами.

Выход кабеля

Готовая траншея от дома к участку

На выходе из земли до подключения к столбу участок кабеля в 2 метра должен быть закрыт изогнутой металлической трубой. Радиус изгиба составляет не менее 20 диаметров кабельной оболочки.

При прокладке кабеля в земле на даче к домику вводить его следует через фундамент, для этого нужно предусмотреть закладную. Это кусок трубы, выходящей на 10–15 сантиметров из фундамента с обеих сторон. Ее сечение должно быть в 4 раза больше прокладываемого провода. Через нее легко ввести кабель в помещение. Для последующей герметизации используют монтажную пену или ветошь, смоченную в цементном молочке.

При другом способе кабель в металлической трубе поднимают вдоль дома. Обычно это место, где висит вводный шкаф. Закладную делают в стене, придерживаясь таких же параметров, и заводят провод в дом. Такой способ используют, если фундамент из монолитной плиты и его не хочется нарушать.

Можно сделать прокладку электрокабеля под землей методом прокола. Этот способ применяют, если проводку необходимо проложить под участком дороги или садовой дорожки. Суть метода – создание канала вдавливанием в землю металлической трубы с наконечником. При этом грунт вокруг приспособления уплотняется.

Соединение проводов в земле

По обе стороны от препятствия делают две ямы, одна стартовая, другая приемная. На трубе с помощью болгарки нарезают зубья в виде короны. Диаметр должен соответствовать размерам провода, но не меньше 20 мм.

Работу лучше выполнять вдвоем. Конец трубы с коронкой устанавливают в стартовую яму. По другому концу ударяют кувалдой с большой силой. После прохождения 50 см пути внутреннюю часть трубы промывают от грунта водой под напором.

Если до приемной ямы не хватает длины, приваривают дополнительный отрезок. Когда зубья короны появляются с другой стороны, процесс закончен. Выступающие концы с двух сторон отрезают, а в среднюю часть вставляют кабель. В этом случае труба, оставшаяся в земле, является защитой.

Предостережения

Подземный кабель для электричества в частном доме должен быть только бронированный.

Металлическая труба для проводки не должна быть сплошной, так как при ее заполнении грунтовыми водами образовавшийся в сильный мороз лед повредит кабель.

Проводка обязательно нуждается в заземлении. Для этого к броне припаивают отдельный изолированный провод. Второй конец подключают к земле на щитке или нулевой клемме. В случае аварийной ситуации автомат отключит питание.

Выбор правильного кабеля, соблюдение всех требований при его установке, является основой продолжительной и безопасной эксплуатации электрической магистрали.

strojdvor.ru

No related posts.
