Коэффициент теплопроводности материалов

Последние годы при строительстве дома или его ремонте большое внимание уделяется энергоэффективности. При уже существующих ценах на топливо это очень актуально. Причем похоже что дальше экономия будет приобретать все большую важность. Чтобы правильно подобрать состав и толщин материалов в пироге ограждающих конструкций (стены, пол, потолок, кровля) необходимо знать теплопроводность строительных материалов. Эта характеристика указывается на упаковках с материалами, а необходима она еще на стадии проектирования. Ведь надо решить из какого материала строить стены, чем их утеплять, какой толщины должен быть каждый слой.

Что такое теплопроводность и термическое сопротивление

При выборе строительных материалов для строительства необходимо обращать внимание на характеристики материалов. Одна из ключевых позиций — теплопроводность. Она отображается коэффициентом теплопроводности. Это количество тепла, которое может провести тот или иной материал за единицу времени. То есть, чем меньше этот коэффициент, тем хуже материал проводит тепло. И наоборот, чем выше цифра, тем тепло отводится лучше.

Диаграмма, которая иллюстрирует разницу в теплопроводности материалов

Материалы с низкой теплопроводностью используются для утепления, с высокой — для переноса или отвода тепла. Например, радиаторы делают из алюминия, меди или стали, так как они хорошо передают тепло, то есть имеют высокий коэффициент теплопроводности. Для утепления используются материалы с низким коэффициентом теплопроводности — они лучше сохраняют тепло. В случае если объект состоит из нескольких слоев материала, его теплопроводность определяется как сумма коэффициентов всех материалов. При расчетах, рассчитывается теплопроводность каждой из составляющих «пирога», найденные величины суммируются. В общем получаем теплоизоляцонную способность ограждающей конструкции (стен, пола, потолка).

Теплопроводность строительных материалов показывает количество тепла, которое он пропускает за единицу времени

Есть еще такое понятие как тепловое сопротивление.

Оно отображает способность материала препятствовать прохождению по нему тепла. То есть, это обратная величина по отношению к теплопроводности. И, если вы видите материал с высоким тепловым сопротивлением, его можно использовать для теплоизоляции. Примером теплоизоляционных материалов может случить популярная минеральная или базальтовая вата, пенопласт и т.д. Материалы с низким тепловых сопротивлением нужны для отведения или переноса тепла. Например, алюминиевые или стальные радиаторы используют для отопления, так как они хорошо отдают тепло.

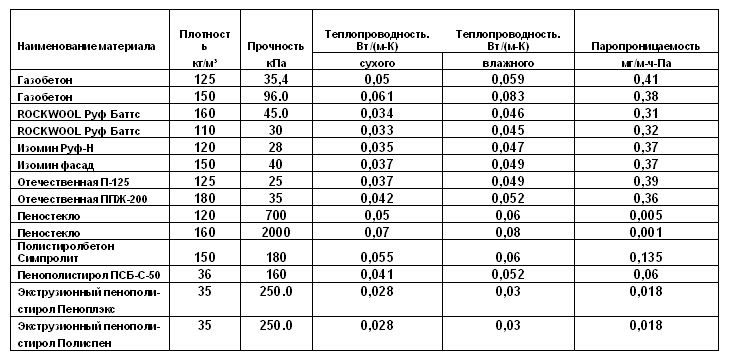

Таблица теплопроводности теплоизоляционных материалов

Чтобы в доме было проще сохранять тепло зимой и прохладу летом, теплопроводность стен, пола и кровли должна быть не менее определенной цифры, которая рассчитывается для каждого региона. Состав «пирога» стен, пола и потолка, толщина материалов берутся с таким учетом чтобы суммарная цифра была не меньше  (а лучше — хоть немного больше) рекомендованной для вашего региона.

Коэффициент теплопередачи материалов современных строительных материалов для ограждающих конструкций

При выборе материалов надо учесть, что некоторые из них (не все) в условиях повышенной влажности проводят тепло гораздо лучше.

Если при эксплуатации возможно возникновение такой ситуации на продолжительный срок, в расчетах используют теплопроводность для этого состояния. Коэффициенты теплопроводности основных материалов, которые используются для утепления, приведены в таблице.

Наименование материала Коэффициент теплопроводности Вт/(м·°C)
В сухом состоянии При нормальной влажности При повышенной влажности
Войлок шерстяной 0,036-0,041 0,038-0,044 0,044-0,050
Каменная минеральная вата 25-50 кг/м3 0,036 0,042 0,,045
Каменная минеральная вата 40-60 кг/м3 0,035 0,041 0,044
Каменная минеральная вата 80-125 кг/м3 0,036 0,042 0,045
Каменная минеральная вата 140-175 кг/м3 0,037 0,043 0,0456
Каменная минеральная вата 180 кг/м3 0,038 0,045 0,048
Стекловата 15 кг/м3 0,046 0,049 0,055
Стекловата 17 кг/м3 0,044 0,047 0,053
Стекловата 20 кг/м3 0,04 0,043 0,048
Стекловата 30 кг/м3 0,04 0,042 0,046
Стекловата 35 кг/м3 0,039 0,041 0,046
Стекловата 45 кг/м3 0,039 0,041 0,045
Стекловата 60 кг/м3 0,038 0,040 0,045
Стекловата 75 кг/м3 0,04 0,042 0,047
Стекловата 85 кг/м3 0,044 0,046 0,050
Пенополистирол (пенопласт, ППС) 0,036-0,041 0,038-0,044 0,044-0,050
Экструдированный пенополистирол (ЭППС, XPS) 0,029 0,030 0,031
Пенобетон, газобетон на цементном растворе, 600 кг/м3 0,14 0,22 0,26
Пенобетон, газобетон на цементном растворе, 400 кг/м3 0,11 0,14 0,15
Пенобетон, газобетон на известковом растворе, 600 кг/м3 0,15 0,28 0,34
Пенобетон, газобетон на известковом растворе, 400 кг/м3 0,13 0,22 0,28
Пеностекло, крошка, 100 — 150 кг/м3 0,043-0,06
Пеностекло, крошка, 151 — 200 кг/м3 0,06-0,063
Пеностекло, крошка, 201 — 250 кг/м3 0,066-0,073
Пеностекло, крошка, 251 — 400 кг/м3 0,085-0,1
Пеноблок 100 — 120 кг/м3 0,043-0,045
Пеноблок 121- 170 кг/м3 0,05-0,062
Пеноблок 171 — 220 кг/м3 0,057-0,063
Пеноблок 221 — 270 кг/м3 0,073
Эковата 0,037-0,042
Пенополиуретан (ППУ) 40 кг/м3 0,029 0,031 0,05
Пенополиуретан (ППУ) 60 кг/м3 0,035 0,036 0,041
Пенополиуретан (ППУ) 80 кг/м3 0,041 0,042 0,04
Пенополиэтилен сшитый 0,031-0,038
Вакуум
Воздух +27°C. 1 атм 0,026
Ксенон 0,0057
Аргон 0,0177
Аэрогель (Aspen aerogels) 0,014-0,021
Шлаковата 0,05
Вермикулит 0,064-0,074
Вспененный каучук 0,033
Пробка листы 220 кг/м3 0,035
Пробка листы 260 кг/м3 0,05
Базальтовые маты, холсты 0,03-0,04
Пакля 0,05
Перлит, 200 кг/м3 0,05
Перлит вспученный, 100 кг/м3 0,06
Плиты льняные изоляционные, 250 кг/м3 0,054
Полистиролбетон, 150-500 кг/м3 0,052-0,145
Пробка гранулированная, 45 кг/м3 0,038
Пробка минеральная на битумной основе, 270-350 кг/м3 0,076-0,096
Пробковое покрытие для пола, 540 кг/м3 0,078
Пробка техническая, 50 кг/м3 0,037

Часть информации взята нормативов, которые прописывают характеристики определенных материалов (СНиП 23-02-2003, СП 50. 13330.2019, СНиП II-3-79* (приложение 2)). Те материал, которые не прописаны в стандартах, найдены на сайтах производителей. Так как стандартов нет, у разных производителей они могут значительно отличаться, потому при покупке обращайте внимание на характеристики каждого покупаемого материала.

Таблица теплопроводности строительных материалов

Стены, перекрытия, пол, делать можно из разных материалов, но так повелось, что теплопроводность строительных материалов обычно сравнивают с кирпичной кладкой. Этот материал знаю все, с ним проще проводить ассоциации. Наиболее популярны диаграммы, на которых наглядно продемонстрирована разница между различными материалами. Одна такая картинка есть в предыдущем пункте, вторая — сравнение кирпичной стены и стены из бревен — приведена ниже. Именно потому для стен из кирпича и другого материала с высокой теплопроводностью выбирают теплоизоляционные материалы. Чтобы было проще подбирать, теплопроводность основных строительных материалов сведена в таблицу.

Сравнивают самые разные материалы

Название материала, плотность Коэффициент теплопроводности
в сухом состоянии при нормальной влажности при повышенной влажности
ЦПР (цементно-песчаный раствор) 0,58 0,76 0,93
Известково-песчаный раствор 0,47 0,7 0,81
Гипсовая штукатурка 0,25
Пенобетон, газобетон на цементе, 600 кг/м3 0,14 0,22 0,26
Пенобетон, газобетон на цементе, 800 кг/м3 0,21 0,33 0,37
Пенобетон, газобетон на цементе, 1000 кг/м3 0,29 0,38 0,43
Пенобетон, газобетон на извести, 600 кг/м3 0,15 0,28 0,34
Пенобетон, газобетон на извести, 800 кг/м3 0,23 0,39 0,45
Пенобетон, газобетон на извести, 1000 кг/м3 0,31 0,48 0,55
Оконное стекло 0,76
Арболит 0,07-0,17
Бетон с природным щебнем, 2400 кг/м3 1,51
Легкий бетон с природной пемзой, 500-1200 кг/м3 0,15-0,44
Бетон на гранулированных шлаках, 1200-1800 кг/м3 0,35-0,58
Бетон на котельном шлаке, 1400 кг/м3 0,56
Бетон на каменном щебне, 2200-2500 кг/м3 0,9-1,5
Бетон на топливном шлаке, 1000-1800 кг/м3 0,3-0,7
Керамическийй блок поризованный 0,2
Вермикулитобетон, 300-800 кг/м3 0,08-0,21
Керамзитобетон, 500 кг/м3 0,14
Керамзитобетон, 600 кг/м3 0,16
Керамзитобетон, 800 кг/м3 0,21
Керамзитобетон, 1000 кг/м3 0,27
Керамзитобетон, 1200 кг/м3 0,36
Керамзитобетон, 1400 кг/м3 0,47
Керамзитобетон, 1600 кг/м3 0,58
Керамзитобетон, 1800 кг/м3 0,66
ладка из керамического полнотелого кирпича на ЦПР 0,56 0,7 0,81
Кладка из пустотелого керамического кирпича на ЦПР, 1000 кг/м3) 0,35 0,47 0,52
Кладка из пустотелого керамического кирпича на ЦПР, 1300 кг/м3) 0,41 0,52 0,58
Кладка из пустотелого керамического кирпича на ЦПР, 1400 кг/м3) 0,47 0,58 0,64
Кладка из полнотелого силикатного кирпича на ЦПР, 1000 кг/м3) 0,7 0,76 0,87
Кладка из пустотелого силикатного кирпича на ЦПР, 11 пустот 0,64 0,7 0,81
Кладка из пустотелого силикатного кирпича на ЦПР, 14 пустот 0,52 0,64 0,76
Известняк 1400 кг/м3 0,49 0,56 0,58
Известняк 1+600 кг/м3 0,58 0,73 0,81
Известняк 1800 кг/м3 0,7 0,93 1,05
Известняк 2000 кг/м3 0,93 1,16 1,28
Песок строительный, 1600 кг/м3 0,35
Гранит 3,49
Мрамор 2,91
Керамзит, гравий, 250 кг/м3 0,1 0,11 0,12
Керамзит, гравий, 300 кг/м3 0,108 0,12 0,13
Керамзит, гравий, 350 кг/м3 0,115-0,12 0,125 0,14
Керамзит, гравий, 400 кг/м3 0,12 0,13 0,145
Керамзит, гравий, 450 кг/м3 0,13 0,14 0,155
Керамзит, гравий, 500 кг/м3 0,14 0,15 0,165
Керамзит, гравий, 600 кг/м3 0,14 0,17 0,19
Керамзит, гравий, 800 кг/м3 0,18
Гипсовые плиты, 1100 кг/м3 0,35 0,50 0,56
Гипсовые плиты, 1350 кг/м3 0,23 0,35 0,41
Глина, 1600-2900 кг/м3 0,7-0,9
Глина огнеупорная, 1800 кг/м3 1,4
Керамзит, 200-800 кг/м3 0,1-0,18
Керамзитобетон на кварцевом песке с поризацией, 800-1200 кг/м3 0,23-0,41
Керамзитобетон, 500-1800 кг/м3 0,16-0,66
Керамзитобетон на перлитовом песке, 800-1000 кг/м3 0,22-0,28
Кирпич клинкерный, 1800 — 2000 кг/м3 0,8-0,16
Кирпич облицовочный керамический, 1800 кг/м3 0,93
Бутовая кладка средней плотности, 2000 кг/м3 1,35
Листы гипсокартона, 800 кг/м3 0,15 0,19 0,21
Листы гипсокартона, 1050 кг/м3 0,15 0,34 0,36
Фанера клеенная 0,12 0,15 0,18
ДВП, ДСП, 200 кг/м3 0,06 0,07 0,08
ДВП, ДСП, 400 кг/м3 0,08 0,11 0,13
ДВП, ДСП, 600 кг/м3 0,11 0,13 0,16
ДВП, ДСП, 800 кг/м3 0,13 0,19 0,23
ДВП, ДСП, 1000 кг/м3 0,15 0,23 0,29
Линолеум ПВХ на теплоизолирующей основе, 1600 кг/м3 0,33
Линолеум ПВХ на теплоизолирующей основе, 1800 кг/м3 0,38
Линолеум ПВХ на тканевой основе, 1400 кг/м3 0,2 0,29 0,29
Линолеум ПВХ на тканевой основе, 1600 кг/м3 0,29 0,35 0,35
Линолеум ПВХ на тканевой основе, 1800 кг/м3 0,35
Листы асбоцементные плоские, 1600-1800 кг/м3 0,23-0,35
Ковровое покрытие, 630 кг/м3 0,2
Поликарбонат (листы), 1200 кг/м3 0,16
Полистиролбетон, 200-500 кг/м3 0,075-0,085
Ракушечник, 1000-1800 кг/м3 0,27-0,63
Стеклопластик, 1800 кг/м3 0,23
Черепица бетонная, 2100 кг/м3 1,1
Черепица керамическая, 1900 кг/м3 0,85
Черепица ПВХ, 2000 кг/м3 0,85
Известковая штукатурка, 1600 кг/м3 0,7
Штукатурка цементно-песчаная, 1800 кг/м3 1,2

Древесина — один из строительных материалов с относительно невысокой теплопроводностью. В таблице даны ориентировочные данные по разным породам. При покупке обязательно смотрите плотность и коэффициент теплопроводности. Далеко не у всех они такие, как прописаны в нормативных документах.

Наименование Коэффициент теплопроводности
В сухом состоянии При нормальной влажности При повышенной влажности
Сосна, ель поперек волокон 0,09 0,14 0,18
Сосна, ель вдоль волокон 0,18 0,29 0,35
Дуб вдоль волокон 0,23 0,35 0,41
Дуб поперек волокон 0,10 0,18 0,23
Пробковое дерево 0,035
Береза 0,15
Кедр 0,095
Каучук натуральный 0,18
Клен 0,19
Липа (15% влажности) 0,15
Лиственница 0,13
Опилки 0,07-0,093
Пакля 0,05
Паркет дубовый 0,42
Паркет штучный 0,23
Паркет щитовой 0,17
Пихта 0,1-0,26
Тополь 0,17

Металлы очень хорошо проводят тепло. Именно они часто являются мостиком холода в конструкции. И это тоже надо учитывать, исключать прямой контакт используя теплоизолирующие прослойки и прокладки, которые называются термическим разрывом. Теплопроводность металлов сведена в другую таблицу.

Название Коэффициент теплопроводности   Название Коэффициент теплопроводности
Бронза 22-105 Алюминий 202-236
Медь 282-390 Латунь 97-111
Серебро 429 Железо 92
Олово 67 Сталь 47
Золото 318

Как рассчитать толщину стен

Для того чтобы зимой в доме было тепло, а летом прохладно, необходимо чтобы ограждающие конструкции (стены, пол, потолок/кровля) должны иметь определенное тепловое сопротивление. Для каждого региона эта величина своя. Зависит она от средних температур и влажности в конкретной области.

Термическое сопротивление ограждающих
конструкций для регионов России

Для того чтобы счета за отопление не были слишком большими, подбирать строительные материалы и их толщину надо так, чтобы их суммарное тепловое сопротивление было не меньше указанного в таблице.

Расчет толщины стены, толщины утеплителя, отделочных слоев

Для современного строительства характерна ситуация, когда стена имеет несколько слоев. Кроме несущей конструкции есть утепление, отделочные материалы. Каждый из слоев имеет свою толщину. Как определить толщину утеплителя? Расчет несложен. Исходят из формулы:

Формула расчета теплового сопротивления

R — термическое сопротивление;

p — толщина слоя в метрах;

k — коэффициент теплопроводности.

Предварительно надо определиться с материалами, которые вы будете использовать при строительстве. Причем, надо знать точно, какого вида будет материал стен, утепление, отделка и т. д. Ведь каждый из них вносит свою лепту в теплоизоляцию, и теплопроводность строительных материалов учитывается в расчете.

Сначала считается термическое сопротивление конструкционного материала (из которого будет строится стена, перекрытие и т.д.), затем «по остаточному» принципу подбирается толщина выбранного утеплителя. Можно еще принять в расчет теплоизоляционных характеристики отделочных материалов, но обычно они идут «плюсом» к основным. Так закладывается определенный запас «на всякий случай». Этот запас позволяет экономить на отоплении, что впоследствии положительно сказывается на бюджете.

Пример расчета толщины утеплителя

Разберем на примере. Собираемся строить стену из кирпича — в полтора кирпича, утеплять будем минеральной ватой. По таблице тепловое сопротивление стен для региона должно быть не меньше 3,5. Расчет для этой ситуации приведен ниже.

  1. Для начала просчитаем тепловое сопротивление стены из кирпича. Полтора кирпича это 38 см или 0,38 метра, коэффициент теплопроводности кладки из кирпича 0,56. Считаем по приведенной выше формуле: 0,38/0,56 = 0,68. Такое тепловое сопротивление имеет стена в 1,5  кирпича.
  2. Эту величину отнимаем от общего теплового сопротивления для региона: 3,5-0,68 = 2,82. Эту величину необходимо «добрать» теплоизоляцией и отделочными материалами.

    Рассчитывать придется все ограждающие конструкции

  3. Считаем толщину минеральной ваты. Ее коэффициент теплопроводности 0,045. Толщина слоя будет: 2,82*0,045 = 0,1269 м или 12,7 см. То есть, чтобы обеспечить требуемый уровень утепления, толщина слоя минеральной ваты должна быть не меньше 13 см.

Если бюджет ограничен, минеральной ваты можно взять 10 см, а недостающее покроется отделочными материалами. Они ведь будут изнутри и снаружи. Но, если хотите, чтобы счета за отопление были минимальными, лучше отделку пускать «плюсом» к расчетной величине. Это ваш запас на время самых низких температур, так как нормы теплового сопротивления для ограждающих конструкций считаются по средней температуре за несколько лет, а зимы бывают аномально холодными. Потому теплопроводность строительных материалов, используемых для отделки просто не принимают во внимание.

Самые лучшие посты

Определение коэффициента теплопередачи материалов

Для чего подбирают определенную толщину стены дома?

 Естественно для обеспечения необходимых условий проживания:

- прочности и устойчивости;
- её теплотехнических характеристик;
- комфортности проживания в помещении со стенами из данного материала.

Согласно СНИПу 23-02-2003 нормативное значение сопротивления теплопередаче внешней стены дома зависит от региона. В таблице  необходимое сопротивление теплопередаче наружней стены в Красноярске будет 4,84 м2·°C/В.

Вычисляем реальное сопротивление теплопередачи стены дома

Значение коэффициента теплопередачи стен зависит от типа и толщины каждого отдельно взятого материала, используемого для их возведения. Для определения этого коэффициента используют показатель Λ - W/(m²·K), т. е нужно разделить толщину материала (м) на коэффициент теплопроводности.

Пример:
Определим коэффициент теплопередачи наружней стены из 3D-панелей



Пенополистирол ПСБ-С-25 - 300 мм

Цементная штукатурка - 250 мм







1. В первую очередь следует определить коэффициенты теплопроводности применяемых материалов. Выбираем из таблицы:
пенополистирол ПСБ-С25   - 0,038  Вт/м*К
штукатурка цементная            - 0,9 Вт/м*К

2. Теперь определяем коэффициенты сопротивления теплопередачи по формуле:

R =D/λ, где D - толщина слоя в м;  λ - коэффициент теплопроводности W/(m²·K) взятый из таблицы

0,30 / 0,038 = 7,89
0,25 / 0,9 = 0,28

Наименование материала Толщина материала, м Коэффициент теплопроводности, Вт/м*К Коэффициент сопротивление теплопередачи, м2 °С/Вт
Пенополистирол ПСБ-С25 0,30 0,038 7,89
Штукатурка цементная 0,25 0,9 0,28

3. Теперь просуммируем полученные величины и узнаем общий коэффициент сопротивление теплопередачи наружней стены 7,89 + 0,28 = 8,17 W/(m²·K)

Коэффициент сопротивление теплопередачи наружной стены из 3D-панелей  8,17 W/(m²·K) Рекомендуемое значение для Красноярска 4,84 (из таблицы), таким образом стена из 3D-панелей не только удовлетворяет «строгому» СНиП 23-02-2003, но и превосходит этот показатель, что гарантирует комфортное проживание в таком доме и позволяет экономить ваши деньги на отоплении и кондиционировании.

Определяем толщину стены из других строительных материалов что бы она соответствовала коэффициенту сопротивление теплопередачи наружней стены 8,17 W/(m²·K), как в 3D-панелях.

Используем формулу: D=λ*R, где
D - толщина слоя в м;
λ - коэффициент теплопроводности, W/(m²·K) взятый из таблицы;
R - Коэффициент сопротивление теплопередачи, м2 °С/Вт (в нашем случае это 8,17)

Наименование материала Коэффициент теплопроводности, Вт/м*К Толщина стены, м
3D-панель 0,55
Липа, береза, клен, дуб (15% влажности) 0,15 1,23
Керамзитобетон 0,2 1,63
Пенобетон 1000 кг/м3 0,3 2,45
Сосна и ель вдоль волокон 0,35 2,86
Дуб вдоль волокон 0,41 3,35
Кладка из кирпича на цементно-песчасном растворе 0,87 7,11
Железобетон 1,7 13,89

Мы видим из таблицы, что при одинаковом коэффициенте сопротивление теплопередачи 8,17 м2 °С/Вт толщина стен из различных строительных материалов разная, что влияет на размеры и стоимость дома.

Толщина стен из 3D-панелей 550 мм, а если взять кирпич без утеплителя то нужно стоить стену толщиной 7110 мм.



Как рассчитать теплопроводность стен... - Как построить экодом

Как рассчитать теплопроводность стен

Как правильно сделать теплотехнический расчет ограждающих конструкций.
Это очень просто! Знать почти ничего не нужно.
Есть СНиП II-3-79* Строительная теплотехника, его легко можно найти в интернет.
Читаем п.2.1: Сопротивление теплопередаче ограждающих конструкций Ro следует принимать в соответствии с заданием на проектирование, но не менее требуемых значений, Rтро, определяемых исходя из санитарно-гигиенических и комфортных условий и условий энергосбережения — по табл. 1б. По таблице 1б, для стен жилых зданий Rтро=5,6 м2×°С/Вт для самых суровых условий Сибири и Севера с градусо-сутками отопительного периода ГСОП=12000°С·сут. Для средней полосы, конечно, ГСОП реально ниже раза в два, но мы хотим дом теплый, берем по максимуму.
Согласно п.2.5, Термическое сопротивление R, м2×°С/Вт, слоя многослойной ограждающей конструкции, а также однородной (однослойной) ограждающей конструкции следует определять по формуле: R=d/l,
где d - толщина слоя, м; l (лямбда)- расчетный коэффициент теплопроводности материала слоя, Вт/(м °С), принимаемый по прил. 3.
Произведем простой расчет стены из соломенных блоков
Стена из соломы, толщиной d=50см, l =0,08Вт/(м °С)
R=0,5/0,08=6,25м2×°С/Вт, что больше Rтро=5,6 м2×°С/Вт
Вывод: соломенная стена выдержит самые суровые сибирские морозы, что уж говорить о Центральной России.

Далее, по прил. 3 СНиПа, смотрим l (лямбда) других материалов для сравнения, чтобы понимать где собака зарыта.
1. Сосна и ель поперек волокон l=0,18 Вт/(м °С),
2. Кирпич силикатный на цементно-песчаном растворе l=0,8 Вт/(м °С),
3. Минераловатные плиты l=0,06 Вт/(м °С),
4. Пенопласт l=0,04 Вт/(м °С).
Это говорит о том, что чтобы добиться той же теплопроводности, что и стена из соломенных блоков, нам нужно построить:
1. стену из дерева толщиной d=Rxl=6.25х0.18=1,125м=112,5см !!!
а какая толщина стены у сруба? хорошо если 20 см, что ооочень редко. Обычно 10-15см. Это в 8-10 раз меньше, чем нужно. Кто после этого скажет, что деревянный дом теплый? учитывая то еще, что почти всегда присутствуют щели, бревна сохнут, приходится конопатить. Сруб это не только не энергоэффективно (большие затраты на отопление), но и не экологично. Это нужно понимать.
Если реально на вещи смотреть, то термическое сопротивление стены деревянного дома R=0.15/0.18=0,83м2×°С/Вт,
что в 7,5 раз меньше, чем у соломенного блока. То есть сруб в 7,5 раз холоднее дома из соломы. Это тупо цифры…
2. стену из кирпича толщиной d=Rxl=6.25х0.8=5м=500см !!!!!!
А у нас в городах дома в 2,5 кирпича строят, это 65см. Понятно почему в них холодно и люди много платят за отопление. Они просто улицу отапливают 🙂 Некоторых спасает то, что сверху и снизу соседи есть. а вот в угловых квартирах крайних этажей реально холодно, как ни обогревай. Экономим на строительстве, зато потом миллионы за отопление переплачиваем каждый год. Миллиарды, если по всей стране смотреть!!! Бред… Пора менять квартиру на свой соломенный дом, он экономить Ваши деньги будет, а экономить, значит зарабатывать! К тому же он стоит в 5 раз дешевле.
3. У минераловатных плит и пенопласта понятно, что все нормально, поскольку коэффициент теплопроводности у них ниже, чем у соломы, зато они дороже и неэкологичны.
Стены из соломенных блоков в 10 раз теплее, чем из кирпича и в 7,5 раз теплее, чем из дерева.

http://bosynogi.ru/teploprovodnost/

Нормы теплопроводности стены

Автор Евгения На чтение 21 мин. Опубликовано

Нормы теплопроводности стены

Расчет толщины для наружных стен жилого дома

Часть 1. Сопротивление теплопередаче – первичный критерий определения толщины стены

Чтобы определится с толщиной стены, которая необходима для соответствия нормам энергоэффективности, рассчитывают сопротивление теплопередаче проектируемой конструкции, согласно раздела 9 «Методика проектирования тепловой защиты зданий» СП 23-101-2004.

Сопротивление теплопередаче – это свойство материала, которое показывает, насколько способен удерживать тепло данный материал. Это удельная величина, которая показывает насколько медленно теряется тепло в ваттах при прохождении теплового потока через единичный объем при перепаде температур на стенках в 1°С. Чем выше значение данного коэффициента – тем «теплее» материал.

Все стены (несветопрозрачные ограждающие конструкции) считаются на термоспротивление по формуле:

R=δ/λ (м 2 ·°С/Вт), где:

δ – толщина материала, м;

λ – удельная теплопроводность, Вт/(м ·°С) (можно взять из паспортных данных материала либо из таблиц).

Полученную величину Rобщ сравнивают с табличным значением в СП 23-101-2004.

Чтобы ориентироваться на нормативный документ необходимо выполнить расчет количества тепла, необходимого для обогрева здания. Он выполняется по СП 23-101-2004, получаемая величина «градусо·сутки». Правила рекомендуют следующие соотношения.

Таблица 1. Уровни теплозащиты рекомендуемых ограждающих конструкций наружных стен

Сопротивление теплопередаче (м 2 ·°С/Вт) / область применения (°С·сут)

Двухслойные с наружной теплоизоляцией

Трехслойные с изоляцией в середине

С невентили- руемой атмосферной прослойкой

С вентилируемой атмосферной прослойкой

Керамзитобетон (гибкие связи, шпонки)

Блоки из ячеистого бетона с кирпичной облицовкой

Примечание. В числителе (перед чертой) – ориентировочные значения приведенного сопротивления теплопередаче наружной стены, в знаменателе (за чертой) – предельные значения градусо-суток отопительного периода, при которых может быть применена данная конструкция стены.

Полученные результаты необходимо сверить с нормами п. 5. СНиП 23-02-2003 «Тепловая защита зданий».

Также следует учитывать климатические условия зоны, где возводится здание: для разных регионов разные требования из-за разных температурных и влажностных режимов. Т.е. толщина стены из газоблока не должна быть одинаковой для приморского района, средней полосы России и крайнего севера. В первом случае необходимо будет скорректировать теплопроводность с учетом влажности (в большую сторону: повышенная влажность снижает термосопротивление), во втором – можно оставить «как есть», в третьем – обязательно учитывать, что теплопроводность материала вырастет из-за большего перепада температур.

Часть 2. Коэффициент теплопроводности материалов стен

Коэффициент теплопроводности материалов стен – эта величина, которая показывает удельную теплопроводность материала стены, т.е. сколько теряется тепла при прохождении теплового потока через условный единичный объем с разницей температур на его противоположных поверхностях в 1°С. Чем ниже значение коэффициента теплопроводности стен – тем здание получится теплее, чем выше значение – тем больше придется заложить мощности в систему отопления.

По сути, это величина обратная термическому сопротивлению, рассмотренному в части 1 настоящей статьи. Но это касается только удельных величин для идеальных условий. На реальный коэффициент теплопроводности для конкретного материала влияет ряд условий: перепад температур на стенках материала, внутренняя неоднородная структура, уровень влажности (который увеличивает уровень плотности материала, и, соответственно, повышает его теплопроводность) и многие другие факторы. Как правило, табличную теплопроводность необходимо уменьшать минимум на 24% для получения оптимальной конструкции для умеренных климатических зон.

Часть 3. Минимально допустимое значение сопротивления стен для различных климатических зон.

Минимально допустимое термосопротивление рассчитывается для анализа теплотехнических свойств проектируемой стены для различных климатических зон. Это нормируемая (базовая) величина, которая показывает, каким должно быть термосопротивление стены в зависимости от региона. Сначала вы выбираете материал для конструкции, просчитываете термосопротивление своей стены (часть 1), а потом сравниваете с табличными данными, содержащимися в СНиП 23-02-2003. В случае, если полученное значение окажется меньше установленного правилами, то необходимо либо увеличить толщину стены, либо утеплить стену теплоизоляционным слоем (например, минеральной ватой).

Согласно п. 9.1.2 СП 23-101-2004, минимально допустимое сопротивление теплопередаче Rо (м 2 ·°С/Вт) ограждающей конструкции рассчитывается как

R1=1/αвн, где αвн – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м 2 × °С), принимаемый по таблице 7 СНиП 23-02-2003;

R2 = 1/αвнеш, где αвнеш – коэффициент теплоотдачи наружной поверхности ограждающей конструкции для условий холодного периода, Вт/(м 2 × °С), принимаемый по таблице 8 СП 23-101-2004;

R3 – общее термосопротивление, расчет которого описан в части 1 настоящей статьи.

При наличии в ограждающей конструкции прослойки, вентилируемой наружным воздухом, слои конструкции, расположенные между воздушной прослойкой и наружной поверхностью, в этом расчете не учитываются. А на поверхности конструкции, обращенной в сторону вентилируемой воздухом снаружи прослойки, следует принимать коэффициент теплоотдачи αвнеш равным 10,8 Вт/(м 2 ·°С).

Таблица 2. Нормируемые значения термосопротивления для стен по СНиП 23-02-2003.

Жилые здания для различных регионов РФ

Градусо-сутки отопительного периода, D, °С·сут

Нормируемые значения сопротивления теплопередаче , R, м 2 ·°С/Вт, ограждающих конструкций для стен

Астраханская обл., Ставропольский край, Краснодарский край

Белгородская обл., Волгоградская обл.

Алтай, Красноярский край, Москва, Санкт Петербург, Владимирская обл.

Нормируемое сопротивление теплопередаче по СНиП – таблица

Чтобы построить теплый дом – требуется утеплитель. Против этого уже никто не возражает. В современных условиях построить дом, отвечающий требованиям СНиП, без применения утеплителя невозможно.

То есть, деревянный или кирпичный дом, конечно, построить возможно. И строят все также. Однако чтобы соответствовать требованиям Строительных Норм и Правил, его коэффициент сопротивления теплопередаче стен R должен быть не менее 3,2. А это 150 см обычной кирпичной стены.

Для чего, спрашивается, строить «крепостную стену» в полтора метра, когда можно для получения такого же показателя R=3,2 использовать всего 15 см высокоэффективного утеплителя – базальтовой ваты или пенопласта?

А если вы проживаете не в Подмосковье, а в Новосибирской области или в ХМАО? Тогда для вас коэффициент сопротивления теплопередаче для стен будет другим. Каким? Смотрите таблицу.

Таблица 4. Нормируемое сопротивление теплопередаче СНиП 23-02-2003 (текст документа):

Внимательно смотрим и комментируем. Если что-то непонятно, задаем вопросы через ФОРМУ СВЯЗИ или пишем в адрес редактора сайта – ответ будет у вас на электронной почте или в разделе НОВОСТИ.

Итак, в данной таблице нас интересует два вида помещений – жилые и бытовые. Жилые помещения, это, понятно, в жилом доме, который должен соответствовать требованиям СНиП. А бытовые помещения — это утепленные и отапливаемые баня, котельная и гараж. Сараи, кладовые и прочие хозяйственные постройки утеплению не подлежат, а значит, и показателей по теплосопротивлению стен и перекрытий для них нет.

Все требования, регламентирующие приведенной сопротивление теплопередаче по СНиП, разделяются по регионам. Регионы отличаются друг от друга продолжительностью отопительного сезона в холодное время года и предельными отрицательными температурами.

Таблицу, в которой указаны градусо-сутки отопительного сезона для всех основных городов России, можно увидеть в конце материала (Приложение 1).

Для примера, Московская область относится к региону с показателем D = 4000 градусо-суток отопительного периода. Для этого региона установлены следующие показатели СНиП сопротивления теплопередаче (R):

  • Стены = 2,8
  • Перекрытия (пол 1 этажа, чердак или потолок мансарды) = 3,7
  • Окна и двери = 0,35

Чтобы сделать расчет толщины утеплителя, используем формулу расчета и таблицу для основных утеплителей, применяемых в строительстве. Все эти материалы есть на нашем сайте – доступны при переходе по ссылкам.

С расчетами по стоимости утепления все предельно просто. Берем сопротивление стены теплопередаче и подбираем такой утеплитель, который при своей минимальной толщине будет устраивать нас по бюджету и вписываться в требования СНиП 23-02-2003.

Смотрим теперь градусо-сутки отопительного сезона для своего города, в котором вы проживаете. Если вы живете не в городе, а рядом, то можете использовать значения на 2-3 градуса выше, так как фактическая зимняя температура в крупных городах на 2-3 градуса выше, чем в области. Этому способствуют большие теплопотери на теплотрассах и выброс тепла в атмосферу тепловыми электростанциями.

Таблица 4.1. Градусо-сутки отопительного сезона для основных городов РФ (Приложение 1):

Чтобы использовать данную таблицу в расчетах, где фигурирует нормируемое сопротивление теплопередаче, можно взять средние значения внутренней температуры помещений в +22С.

Но тут уж, как говорится, на вкус и цвет – кто-то любит, чтобы было тепло и ставит регулятор по воздуху своего газового котла на +24С. А кто-то привык жить в более прохладном доме и держит температуру помещений на уровне в +19С. Как видите, чем прохладнее постоянная температура в помещении, тем меньше у вас уходит газа или дров на отопление своего дома.

Кстати, доктора нам говорят, что жить в доме при температуре +19С гораздо полезнее, чем при +24С.

Нормы теплопроводности стены

Насколько хорошо наружные стены «хранят» тепло внутри дома показывает значение сопротивления теплопередаче. Рекомендуемое значение сопротивления теплопередаче внешней стены дома определяется в СНиП 23-02-2003 и зависит от размера градусо-суток отопительного периода данного района, т.е. зависит от региона, в котором строится дом.

В этом СНИП приведена Таблица 4 с округлёнными значениями градусо-суток отопительного периода и соответстующим значением сопротивления теплопередаче Rreq. Если число градусосуток некруглое, то согласно СНИП Rreq вычисляется по формуле:

Значения коэффициентов a и b приведены там же в СНиП 23-02-2003. Dd — это градусо-сутки отопительного периода, значение этого параметра вычисляется по формуле:

Здесь tint — это температура внутри дома; tht — средняя температура снаружи за весь отопительный период; zht — количество суток отопительного периода.

Приведу примерные минимальные значения сопротивления теплопередаче наружных стен для жилых зданий некоторых регионов России по этому СНиП. Напоминаю, что в ИЖС соблюдать этот строгий СНИП необязательно.

ГородНеобходимое сопротивление теплопередаче по новому СНИП, м 2 ·°C/Вт
Москва3,28
Краснодар2,44
Сочи1,79
Ростов-на-Дону2,75
Санкт-Петербург3,23
Красноярск4,84
Воронеж3,12
Якутск5,28
Иркутск4,05
Волгоград2,91
Астрахань2,76
Екатеринбург3,65
Нижний Новгород3,36
Владивосток3,25
Магадан4,33
Челябинск3,64
Тверь3,31
Новосибирск3,93
Самара3,33
Пермь3,64
Уфа3,48
Казань3,45
Омск3,82

Чтобы определить сопротивление теплопередаче стены, нужно разделить толщину материала (м) на коэффициент теплопроводности материала (Вт/(м·°C)). Если стена многослойная, то полученные значения всех материалов нужно сложить, чтобы получить общее значение сопротивления теплопередаче всей стены.

Допустим, у нас стена построена из крупноформатных керамических блоков (коэффициент теплопроводности 0,14 Вт/(м·°C)) толщиной 50 см, внутри гипсовая штукатурка 4 см (коэффициент теплопроводности 0,31 Вт/(м·°C)), снаружи цементно-песчаная штукатурка 5 см (коэффициент теплопроводности 1,1 Вт/(м·°C)). Считаем:

R = 0,5 / 0,14 + 0,04 / 0,31 + 0,05 / 1,1 = 3,57 + 0,13 + 0,04 = 3,74 м 2 ·°C/Вт

Рекомендуемое значение Rreq для Москвы 3,28, для Ростова-на-Дону 2,75, таким образом в этих регионах наша стена удовлетворяет даже «строгому» СНиП 23-02-2003.

Что будет, если сопротивление теплопередаче вашей стены в частном доме немного не соответствует требуемому значению по СНиП 23-02-2003? Ничего не случится, дом ваш не развалится, вы не замёрзнете. Это лишь означает, что вы больше будете платить за отопление. А вот насколько больше — зависит от типа топлива для котла и цены на него.

В статьях и СНиПах может встретиться выражение приведенное сопротивление теплопередаче стены. Что в данном случае означает слово «приведенное»? Дело в том, что стены не бывают однородными, стена это не идеально одинаковый абстрактный объект. Есть входящие внутрь стены перекрытия, холодные оконные перемычки, какие-то детали на фасаде, металлические крепежи в стене и другие так называемые теплотехнические неоднородности. Все они влияют на теплопроводность и соответственно сопротивление теплопередаче отдельных участков стены дома, причем обычно в худшую сторону.

По этой причине используется приведенное сопротивление теплопередаче стены (неоднородной), оно численно равно условной стене из идеально однородного материала. Т.е. получается, что рассчитанное сопротивление теплопередаче без учета теплотехнических неоднородностей будет в большинстве случаев превышать реальное, т.е. приведенное сопротивление теплопередаче.

Есть довольно сложные методы расчета приведенного сопротивления теплопередаче, где учитываются стыки с перекрытиями, металлические крепежи утеплителей, примыкания к фундаменту и прочие факторы. Я писать их тут не буду, там пособие на десятки страниц с сотней формул и таблиц.

Что из этого следует? Необходимо строить будущую стену с сопротивлением теплопередаче, взятым «с запасом», чтобы подогнать его к реальному приведенному сопротивлению теплопередаче.

Буду рад вашим комментариям по теме статьи, каким-то дополнениям.
Помните, автор — обычный человек, у меня не всегда есть время ответить, если задаёте вопрос по своей стройке.

Показаны 25 последних комментариев. Показать все комментарии (39).

Дмитрий (07.02.2015 20:33)
Добрый вечер! С большим интересом читаю материалы на Вашем сайте. Спасибо Вам за проделанный труд. Посоветуйте, пожалуйста. Так как идет неуклонное ужесточение норм по утеплению стен, то, скорее всего, на перспективу нежелательно рассматривать однослойные стены, как бы этого не хотелось. Встретился такой вариант: кладка 1,5 кирпича, зазор 10 см, облицовка полкирпича полнотелой керамики. Зазор заливается ППУ плотностью около 30 кг/м куб. С учетом высокой адгезии должен получиться монолит с R>4. В закрытой конструкции ППУ разрушаться не должен, и таким образом, получается теплая стена с признаками однородной. Конечно, необходима качественная вентиляция. Подскажите, имеет ли право на жизнь данное решение?
Дмитрий (08.02.2015 18:17)
Дмитрий, по стеновому калькулятору посчитал – конденсат есть, но влагонакопление неопасное. Какой срок службы у ППУ, даже закрытого от солнца? Что с ним будет через 30 лет? И что вы понимаете под словом монолит? Будет две отдельные кирпичные кладки с ППУ между ними. Сопротивление теплопередаче, да, около 4.
Михаил (10.02.2015 13:41)
Дмитрий, добрый день! А что за числа (0,13 + 0,04) вы прибавили к 3,57?
Дмитрий (10.02.2015 16:36)
Михаил, это сопротивление теплопередаче наружной и внутренней штукатурок.
Руслан (10.04.2015 09:17)
Отличный сайт, только вот Читаю,читаю, а разобраться не могу.
Пирог: Сайдинг-20мм воздух-мембрана А- вата роклайт 100мм- воздух 50 мм- мембрана Б – имитация бруса 30 мм или дсп 20 мм.
Зимой замерзну? Живу в лен. области
Руслан (10.04.2015 09:22)
По тепловым характеристики каменная вата 100 мм равна 400 мм дерева. Из расчета этого и строю.
В брусовом доме с толщиной стены 400 мм я бы точно не замёрз.
А почитав какие люди пироги выдумывают, засомневался.
Дмитрий (19.04.2015 22:22)
Руслан, прошу прощения за задержку с ответом, уезжал надолго. В каркасниках для тепла самое главное утеплитель, по нему и считайте.
http://www.homeideal.ru/data/karkasnyedoma.html

Соответственно, сопротивление теплопередаче стены считайте по вате, остальным можно пренебречь:

0,1 м / 0,042 Вт/(м* гр. C) = 2,38 м2*гр.C/Вт

Маловато, но терпимо, хотя лучше, конечно, больше. Для Санкт-Петербурга сопротивление теплопередаче больше 3 рекомендуется по СНиП.

Руслан (22.04.2015 21:58)
Дмитрий, спасибо за ответ.
Конечно есть мысля снаружи проложить слой пенопласта (белого), а поверх сайдинг, но я так понял будет вата сыреть т.к. проницаемость разная. А вместе с ватой и весь каркас. Логично проложить изнутри, но с точки зрения экологичности.

П.С. Идеального дома не бывает. Всегда будет что-то, что сделает его просто хорошим.

Дмитрий (26.04.2015 00:03)
Руслан, не мудрите с ватой и пенопластом вместе. Выбирайте что-то одно. Я не рекомендуют пенопласт в вашем случае – читайте статью про ППС. Пенопласт должен закрываться с обеих сторон негорючими материалами. К тому же в каркасниках утеплитель должен занимать плотно всё пространство без пропусков, с минватой это можно сделать.
Руслан (12.05.2015 08:01)
Ок.Дмитрий спасибо за ответ.
Мария (03.06.2015 00:15)
Здравствуйте! Понравился Ваш сайт! Подскажите, пожалуйста, если стена изнутри наружу керамический блок 51, облицовочный кирпич вплотную, достаточно это для теплоизоляции? И еще как с точки зрения паропроницаемости? Прочла статью про ККБ. Боюсь, что специалистов нормальных, кто бы мог построить хорошо из ККБ,найти не получится. Может есть какой-то вариант из кирпича в комбинации с ККБ, но так чтобы строить было легче в плане придерживаемости инструкции?? Спасибо!
Дмитрий (03.06.2015 14:39)
Мария, здравствуйте.
51 блок + облицовочный вплотную – для европейской территории России сопротивление теплопередаче такой стены будет нормальным.
С паропроницаемостью тоже всё будет хорошо, только кирпич облицовочный покупайте многопустотный, а не полнотелый, у них несколько разные паропроницаемости.
Стройте всё по брошюре производителя, других вариантов нет.
Евгений (14.12.2015 00:52)
Вы приводите в таблице – “Необходимое сопротивление теплопередаче по новому СНИП, м2·°C/Вт” – правильно “максимальное значение теплопотерь”. Отсюда вывод: ваш пример не подходит ни где.
Светлана (06.04.2016 10:10)
Почему вы не учитываете коэффициент неоднородности ограждающей конструкции?
Евгений (10.05.2016 09:18)
Здравствуйте. Сайт отличный, всем знакомым буду советовать почитать. А о вермикулите и вермикулитовой штукатурке что нибудь знаете?
Андрей (26.01.2017 12:47)
Здравствуйте, нормальным ли будет такой пирог для дома ижс – облицовочный кирпич многопустотный (кладка в пол кирпича) вплотную через 10мм цементного раствора пеноблок d600 300мм внутренняя отделка известняковой штукатуркой 10-15 мм. Город Тверь. Достаточно ли будет сопротивление теплопередачи?
Владимир (18.04.2017 14:43)
Где указано, что данный СНиП не обязателен для ИЖС?
Спасибо.
Андрей (07.07.2017 20:23)
Скажите пожалуйста,вот построил пристройки из газобетона д500 толщиной 30см.Нужно ли его утеплять? Я лично хочу обшить профлистом снаружи и всё.Нужен совет?
Андрей (07.07.2017 20:25)
Пристройки жилой 3м на 5.5м
Николай (24.01.2018 12:20)
Благодарю за глубоко продуманный и выстраданный собственным опытом сайт! Читаю – и появляются вопросы. У меня по периметру дома с трёх сторон будут балконы шириной 1 метр ( продолжение монолитной плиты межэтажного перекрытия), площадь 33 кв. м., получается, их надо утеплять сверху. снизу и с торцов? Чем – может быть ЭППС?
Сергей (31. 01.2018 22:43)
Хм, расчет показывает, что даже при минимальной теплопроводности сосны (0.09) толщины стены в 0,2 и даже 0,25 м совершенно недостаточно для любого города. Макс. сопротивление получается не более 2,2.
А ведь 0,2 м – стандартная толщина стены из бруса, а 0,25 м используют в Сибири.

Другой расчет показывает, что чтобы достичь сопротивления 3,28 (реком. для Москвы) при теплопроводности сосны 0,14, толщина стены должна быть аж 46 см! Где вы видели деревянные дома с такими стенами?

Расчет теплопроводности стены

Чтобы определить, какой толщины возводить стену при постройке дома, нужно научиться рассчитать теплопроводность стен. Этот показатель зависит от используемых строительных материалов, климатических условий.

Нормы толщины стен в южных и северных регионах будут различаться. Если не сделать расчет до начала строительства, то может оказаться так, что в доме зимой будет холодно и сыро, а летом слишком влажно.

Чтобы этого избежать, нужно высчитать коэффициент сопротивления теплопередачи материала для постройки стен и утеплителя.

Для чего нужен расчет

Чтобы сэкономить на отоплении и способствовать созданию здорового микроклимата в помещении, нужно правильно рассчитать толщину стен и утеплительных материалов, которые будем использовать при строительстве. По закону физики, когда на улице холодно, а в помещении тепло, то через стену и кровлю тепловая энергия выходит наружу.

Если неправильно рассчитать толщину стен, сделать их слишком тонкими и не утеплить, это приведет к негативным последствиям:

  • зимой стены будут промерзать;
  • на обогрев помещения будут затрачиваться значительные средства;
  • сместиться точка росы, что приведет к образованию конденсата и влажности в помещении, заведется плесень;
  • летом в доме будет так же жарко, как и под палящим солнцем.

Чтобы избежать этих неприятностей, нужно перед началом строительства просчитать показатели теплопроводности материала и определиться, какой толщины возводить стену, и каким теплосберегающим материалом ее утеплять.

От чего зависит теплопроводность

Проводимость тепла рассчитывают исходя из количества тепловой энергии, проходящей через материал площадью 1 кв. м. и толщиной 1 м при разнице температур внутри и снаружи в один градус. Испытания проводят в течение 1 часа.

Проводимость тепловой энергии зависит от:

  • физических свойств и состава вещества;
  • химического состава;
  • условий эксплуатации.

Теплосберегающими считаются материалы с показателем менее 17 ВТ/ (м·°С).

Выполняем расчеты

Расчет толщины стен по теплопроводности является важным фактором в строительстве. При проектировании зданий архитектор рассчитывает толщину стен, но это стоит дополнительных денег. Чтобы сэкономить, можно разобраться, как рассчитать нужные показатели самостоятельно.

Скорость передачи тепла материалом зависит от компонентов, входящих в его состав. Сопротивление передачи тепла должно быть больше минимального значения, указанного в нормативном документе «Тепловая изоляция зданий».

Рассмотрим, как рассчитать толщину стены в зависимости от применяемых в строительстве материалов.

δ это толщина материала, используемого для строительства стены;

λ показатель удельной теплопроводности, рассчитывается в (м2·°С/Вт).

Когда приобретаете стройматериалы, в паспорте на них обязательно должен быть указан коэффициент теплопроводности.

Значения параметров для жилых домов указаны в СНиП II-3-79 и СНиП 23-02-2003.

Допустимые значения в зависимости от региона

Минимально допустимое значение проводимости тепла для различных регионов указано в таблице:

Показатель теплопроводностиРегион
12 м2•°С/ВтКрым
22,1 м2•°С/ВтСочи
32,75 м2•°С/ВтРостов—на—Дону
43,14 м2•°С/ВтМосква
53,18 м2•°С/ВтСанкт—Петербург

У каждого материала есть свой показатель проводимости тепла. Чем он выше, тем больше тепла пропускает через себя этот материал.

Показатели теплопередачи для различных материалов

Величины проводимости тепла материалами и их плотность указаны в таблице:

МатериалВеличина теплопроводностиПлотность
Бетонные1,28—1,512300—2400
Древесина дуба0,23—0,1700
Хвойная древесина0,10—0,18500
Железобетонные плиты1,692500
Кирпич с пустотами керамический0,41—0,351200—1600

Теплопроводность строительных материалов зависит от их плотности и влажности. Одни и те же материалы, изготовленные разными производителями, могут отличаться по свойствам, поэтому коэффициент нужно смотреть в инструкции к ним.

Расчет многослойной конструкции

Если стену будем строить из различных материалов, допустим, кирпич, минеральная вата, штукатурка, рассчитывать величины следует для каждого отдельного материала. Зачем полученные числа суммировать.

В этом случае стоит работать по формуле:

Rобщ= R1+ R2+…+ Rn+ Ra, где:

R1-Rn- термическое сопротивление слоев разных материалов;

Ra.l– термосопротивление закрытой воздушной прослойки. Величины можно узнать в таблице 7 п. 9 в СП 23-101-2004. Прослойка воздуха не всегда предусмотрена при постройке стен. Подробнее о расчетах смотрите в этом видео:

На основании этих подсчетов можно сделать вывод о том, можно ли применять выбранные стройматериалы, и какой они должны быть толщины.

Последовательность действий

Первым делом, нужно выбрать строительные материалы, которые будете использовать для постройки дома. После этого рассчитываем термическое сопротивление стены по описанной выше схеме. Полученные величины следует сравнивать с данными таблиц. Если они совпадают или оказываются выше, хорошо.

Если величина ниже, чем в таблице, тогда нужно увеличить толщину утеплителя или стены, и снова выполнить подсчет. Если в конструкции присутствует воздушная прослойка, которая вентилируется наружным воздухом, тогда в учет не следует брать слои, находящиеся между воздушной камерой и улицей.

Как выполнить подсчеты на онлайн калькуляторе

Чтобы получить нужные величины, стоит ввести в онлайн калькулятор регион, в котором будет эксплуатироваться постройка, выбранный материал и предполагаемую толщину стен.

В сервис занесены сведения по каждой отдельной климатической зоне:

  • t воздуха;
  • средняя температура в отопительный сезон;
  • длительность отопительного сезона;
  • влажность воздуха.

Температура и влажность внутри помещения — одинаковы для каждого региона

Сведения, одинаковые для всех регионов:

  • температура и влажность воздуха внутри помещения;
  • коэффициенты теплоотдачи внутренних, наружных поверхностей;
  • перепад температур.

Чтобы дом был теплым, и в нем сохранялся здоровый микроклимат, при выполнении строительных работ нужно обязательно выполнять расчет теплопроводности материалов стены. Это несложно сделать самостоятельно или воспользовавшись онлайн калькулятором в интернете. Подробнее о том, как пользоваться калькулятором, смотрите в этом видео:

Для гарантировано точного определения толщины стен можно обратиться в строительную компанию. Ее специалисты выполнят все необходимые расчеты согласно требованиям нормативных документов.

Толщина утеплителя для стен

Однослойные стены, выполненные только из обычного керамического или силикатного кирпича, не соответствуют современным нормативным параметрам по теплосбережению.

Для обеспечения требуемых теплозащитных характеристик наружных стен необходимо использовать эффективный утеплитель, установленный с наружной стороны или в толще конструкции стен.

Применение утеплителя, в многослойных конструкциях наружных стен, позволяет обеспечить требуемую теплозащиту стен во всех регионах России. За счет применения утеплителя потери тепла снижаются приблизительно в 2 раза, уменьшается расход строительных материалов, снижается масса стеновых конструкций, а в помещении создаются требуемые санитарно-гигиенические условия, благоприятные и комфортные для проживания.

Расчет теплоизоляции стен

Способность ограждений оказывать сопротивление потоку тепла, проходящему из помещения наружу, характеризуется сопротивлением теплопередачи R.

Требуемая толщина утеплителя наружной стены вычисляется по формуле:

  • αут – толщина утеплителя, м
  • R тр – нормируемое сопротивление теплопередаче наружной стены, м 2 · °С/Вт;
    (см. таблица 2)
  • δ – толщина несущей части стены, м
  • λ – коэффициент теплопроводности материала несущей части стены, Вт/(м · °С) (см. таблица 1)
  • λут– коэффициент теплопроводности утеплителя, Вт/(м · °С) (см. таблица 1)
  • r – коэффициент теплотехнической однородности
    (для штукатурного фасада r=0,9; для слоистой кладки r=0,8)

Для многослойных конструкций в формуле (1) δ/λ следует заменить на сумму

δi – толщина отдельного слоя многослойной стены;

λi – коэффициент теплопроводности материала отдельного слоя многослойной стены.

При выполнении теплотехнического расчета системы утепления с воздушным зазором термическое сопротивление наружного облицовочного слоя и воздушного зазора не учитываются.

Таблица 1

МатериалПлотность,
кг/м 3
Коэффициент теплопроводности
в сухом состоянии λ, Вт/(м· о С)
Расчетные коэффициенты теплопроводности
во влажном состоянии*
λА,
Вт/(м· о С)
λБ,
Вт/(м· о С)
Бетоны
Железобетон25001,691,922,04
Газобетон3000,070,080,09
4000,100,110,12
5000,120,140,15
6000,140,170,18
7000,170,200,21
Кладка из кирпича
Глиняного обыкновенного на цементно-песчаном растворе18000,560,700,81
Силикатного на цементно-песчаном растворе16000,700,760,87
Керамического пустотного плотностью 1400 кг/м 3 (брутто) на цементно-песчаном растворе16000,470,580,64
Керамического пустотного плотностью 1000 кг/м 3 (брутто) на цементно-песчаном растворе12000,350,470,52
Силикатного одиннадцати-пустотного на цементно-песчаном растворе15000,640,700,81
Силикатного четырнадцати-пустотного на цементно-песчаном растворе14000,520,640,76
Дерево
Сосна и ель поперек волокон5000,090,140,18
Сосна и ель вдоль волокон5000,180,290,35
Дуб поперек волокон7000,100,180,23
Дуб вдоль волокон7000,230,350,41
Утеплитель
Каменная вата130-1450,0380,0400,042
Пенополистирол15-250,0390,0410,042
Экструдированный пенополистирол25-350,0300,0310,032

*λА или λБ принимается к расчету в зависимости от города строительства (см. таблица 2).

Статьи на Строительном портале Украины

Наружное утепление дома или квартиры – это весьма ответственное задание, к которому нужно отнестись со всей серьезностью. Принцип «тепло там - где сухо», как нельзя лучше описывает качественно выполненную теплоизоляцию. Ведь свойства утеплителя сведутся к «нулю», если утеплитель напитает влагу, поэтому основная задача изолировщиков  - бороться с конденсатом и обеспечивать вывод паров из слоев теплоизоляции, а также рационально рассчитать необходимую толщину теплоизоляции.

Карта температурных зон Украины

Для того что бы правильно рассчитать толщину утеплителя, также необходимо ознакомиться с картой климатических зон Украины. Каждая климатическая зона имеет свои индивидуальные погодные условия, и для каждой зоны необходимо учитывать коэффициент теплопередачи.

I зона: Ровно, Житомир, Чернигов, Киев, Сумы, Полтава, Харьков, Луганск, Донецк, Тернополь, Хмельницкий, Винница, Черкассы, Кировоград, Ивано-Франковск.

II зона: Луцк, Львов, Днепропетровск, Запорожье.

III зона: Ужгород, Одесса, Николаев, Херсон, Черновцы, АР Крым.

IV зона: Крымское побережье.

Как же правильно выбрать толщину утеплителя?

Первое, что обязательно нужно учесть при наружном утеплении –  это то, что недостаточная толщина утеплителя может привести к промерзанию стен, а также перенести «точку росы» внутрь помещения, а это в свою очередь повлечет за собой переизбыток влаги в доме и образование конденсата на стенах. Однако если Вы увеличите толщину теплоизоляционного слоя выше необходимой для Вашего случая нормы, это не принесет значительных улучшений, а лишь понесет за собой дополнительные финансовые затраты. Значит правильный расчет толщины теплоизоляции для дома поможет сэкономить средств а и сохранить в доме оптимальный тепловой режим.

Необходимая толщина теплоизоляции напрямую зависит от теплосопротивления (R), которое является постоянной величиной. Коэфициент R это отношение разности температур по краям утеплителя к величине теплового потока, проходящего сквозь него. Коэффициент теплосопротивления R отражает свойства утеплителя и выражается как плотность материала, делённая на теплопроводность.

Чем больше величина R, тем лучше теплоизоляционные свойства материала. Коэффициент R расчитывается по формуле R = (толщина стены в метрах) / (коэф. теплоизоляции материала)

Ниже приведем таблицу рекомендуемых занчений коэф. теплосопротивления R для разных климатических зон.

Вид ограждающей конструкции Значение минимально допустимого значения сопротивления теплопередаче для температурной зоны
       І зона ІІ зона ІІІ зона IV зона
1 Внешние стены 2,8 2,5 2,2 2
2 Покрытие и перекрытие неотапливаемых чердаков 4,95 4,5 3,9 3,3
3 Перекрытия над проездом и холодными подвалами 3,5 3,3 3 2,5
4 Перекрытия над неотапливаемыми подвалами, расположенными  над уровнем земли 2,8 2,6 2,2 2
Перекрытия над неотапливаемыми подвалами, которые расположены ниже уровня земли 3,75 3,45 3 2,7
6 Окна, балконные двери, витрины, витражи, светлопрозрачные фасады 0,6 0,56 0,55 0,5
7 Входные двери в многоквартирные жилые дома в общественные здания 0,44  0,41 0,39 0,32
8 Входные двери в малоэтажные жилые дома и в квартиры, расположенные на первых этажах многоквартирных домах 0,6  0,56 0,54 0,45
9 Входные двери в квартиры, расположенные выше первого этажа 0,25 0,25 0,25 0,25




Как правильно рассчитать толщину теплоизоляции ?

Возьмем, для примера, и рассчитаем правильно ли был утеплен дом, который имеет стены из силикатного кирпича толщиной 51 см, и который был утеплен пенопластом толщиной 10 см. Для этого нам необходимо высчитать коэффициенты теплосопротивления R для кирпичной стены и пенопласта, сложить 2 полученных значения и сравнить результат с таблицей сверху.

Итак, у нас есть стена из кирпича толщиной 0.51 метра. Делим на коэффициент теплопроводности силикатного кирпича 0,87 Вт/(м•°С). И получаем сопротивляемость теплопередаче кирпичной кладки R=0,58 (м2•°С)/Вт.

Теперь рассчитаем величину R для пенопласта толщиной 0,1 метра. Делим на коэффициент теплопроводности пенопласта 0,043 Вт/(м•°С). И получаем результат R=2,32 (м2•°С)/Вт.

Теперь складываем наши коэффициенты R для пенопласта и силикатного кирпича и получаем результат R=2,88 (м2•°С)/Вт. Теперь сравниваем его с требуемыми значениями для внешних стен в верхней таблице, для разных климатических зон Украины.

Выводы

Полученный результат говорит о том, что утеплять дом необходимо толщиной утеплителя не менее 10 см. Эта толщина подойдет для всех климатических зон Украины. В некоторых случаях толщину утеплителя можно увеличить до 12 - 14 см, но при этом необходимо учитывать коэффициенты теплопроводности материалов, как наружных стен так и утеплителей.

Для четвертой климатической зоны, куда входит Крым, можно уменьшить толщину утеплителя до 5 - 8 см, но при этом необходимо учитывать толщину и материал стен дома.

Хотим заметить что коэф. теплопроводности утеплителя для стен может меняться, в зависимости от технических условий производителя, чему также необходимо уделять внимание.

Для расчета утепления своего дома Вам необходимо будет таблица коэффициентов теплопроводности материалов.



Как рассчитать толщину утеплителя для стен, крыши, пола, мансарды

На чтение 8 мин. Просмотров 543 Опубликовано

Предисловие. Для утепления дома выбирают материал, имеющий низкую теплопроводность и высокое сопротивление. Чтобы определить теплосопротивление стройматериала, достаточно знать коэффициент теплопроводности и его толщину. В этой статье мы расскажем, как рассчитать толщину утеплителя для кровли, мансарды, стен и пола в доме, чтобы зимой в нем было тепло и комфортно.

Для чего необходим расчет толщины утеплителя

Комфортное проживание в доме предусматривает поддержание оптимальной температуры в помещении, особенно зимой. При возведении здания следует помнить о тепловой изоляции, следует грамотно подобрать и рассчитать толщину утепления для стен, кровли, пола и мансарды. Любой материал – кирпич, дерево, пеноблок или минвата имеет свое значение теплопроводности и теплосопротивления.

Теплый дом – мечта каждого хозяина

Под теплопроводностью принимают способность материала проводить тепло. Данная величина определяется в лабораторных условиях, а полученные данные приводятся производителем на упаковке либо. Теплосопротивление материала – величина обратная теплопроводности. Материал, который хорошо проводящий тепло имеет низкое сопротивление теплу и требует утепление.

При возведении здания следует помнить о качественной тепловой изоляции. Если в стенах дома или в других конструкциях при строительстве были допущены ошибки, то возможно появление мостиков холода – участков по которым быстро уходит тепло из дома. В этих местах возможно появление конденсата, а в дальнейшем и образование плесени, если не принять во время меры по утеплению.

Как рассчитать толщину утеплителя для стен

Теплопроводность различных материалов

1. Определите конструкцию и отделку наружных стен дома (внутренней и внешней). Схема отделки зависит от ваших предпочтений, решения экстерьера и интерьера строения. Отделка добавляет в толщину стены дома несколько слоев.

2. Рассчитайте теплосопротивление выбранной стены (Rпр.) Величину можно найти по формуле, при этом нужно знать материал стены и его толщину:

Rпр.=(1/α (в))+R1+R2+R3+(1/α (н)),

где R1, R2, R3 – сопротивление теплопередачи слоя, α(в) – коэффициент теплоотдачи внутренней поверхности стены, α(н) – коэффициент теплоотдачи наружной поверхности стены.

3. Рассчитайте минимальное значения сопротивления теплопередачи (Rмин.) для вашей климатической зоны по формуле R=δ/λ, δ, где δ – толщина слоя материала в метрах, λ – теплопроводность материала (Вт/м*К). Теплопроводность (способность материала обмениваться теплом с окружающей средой) можно узнать на упаковке материала или определить по таблице теплопроводности минваты или другого материала, например, для пенопласта ПСБ-С 15 она равна 0,043 Вт/м, для минваты плотностью 200 кг/м3 – 0,08 Вт/м.

Чем выше коэффициент теплопроводности, тем материал холоднее. Наивысшая теплопроводность у металла, мрамора, минимальная – у воздуха. Материалы, в основе которых лежит воздух, являются теплыми, например, 40 мм пенопласта равны по теплопроводности 1 метру кирпичной кладки. Коэффициент имеет постоянное значение, его можно найти в справочнике ДБН В.2.6-31:2006 (Тепловая изоляция строений).

4. Сравните Rмин. с Rпр. и найдите разность ΔR. Если в результате вашего расчета Rмин.меньше или равно Rпр., то утепление стен дома не нужно, так как существующие слои обеспечивают нормативную теплоизоляцию строения. Когда же Rмин. больше Rпр., то определите разницу между ними, для этого вычтите из большего значения меньшее ?R= Rмин. - Rпр.

5. Подберите толщину утеплителя согласно величине ΔR. Выбранный утеплитель должен обеспечить для конструкции недостающее сопротивление теплопередачи. Выбирая материал, следует помнить о его характеристиках: коэффициент теплопроводности, плотность и класс горючести, коэффициент водопоглощения. Далее рассмотрим на примерах, как рассчитать толщину утеплителя для разных конструкций, но вы можете без проблем провести расчет теплопроводности стены онлайн калькулятор на нашем сайте.

Как рассчитать утепление для кирпичных стен

Утепление кирпичных стен под штукатурку

Представим, что дом имеет стены, выполненные из пенобетона плотностью 300 (0,3 м), коэффициент теплопроводности материала составляет 0,29. Делим 0,3 на 0,29, и получаем значение в итоге 1,03.

Как рассчитать толщину утеплителя для стен, позволяющую обеспечить комфортное проживание в доме? Для этого необходимо знать минимальное значение теплосопротивления в городе или области, где расположено утепляемое строение. Далее от этого значения нужно отнять полученное 1,03 и в результате станет известно сопротивление теплу, которым должен обладать утеплитель.

Если стены состоят из нескольких материалов – бетон, кирпич, слой штукатурки и т.д., то следует просуммировать их показатели теплосопротивления. Толщина утеплителя стен рассчитывается с учетом сопротивления теплопередаче используемого материала (R). Для нахождения параметра следует узнать величину ГОСП (градусосутки отопительного периода) по формуле:

tB отражает температуру внутри помещения. Согласно установленным нормам она находится в пределах +20-22°С. Средняя температура воздуха – tот, число дней отопительного периода в календарном году – zот. Эти значения приведены в «Строительной климатологии» СНиП 23-01-99. Внимание следует уделить продолжительности и температуре в отопительном периоде, когда среднесуточная t≤ 8°С.

Когда теплосопротивление каждого материала будет определена, следует узнать какой должна быть толщина утеплителя потолка, пола, стен, кровли дома. Каждый материал «многослойного пирога» конструкции имеет свое тепловое сопротивление R и рассчитывается по формуле:

RТР = R+ R+ R… Rn,

Где под n понимают число слоев, при этом тепловое сопротивление определенного материала равняется отношению его толщины (δs) к теплопроводности (λS).

R = δSS

Как рассчитать утепление стен из пеноблока

Утепление стен из пеноблока минватой

К примеру, в возведении конструкции используется пеноблок D600 толщиной 30 см, в роли теплоизоляции выступает базальтовая вата URSA плотностью 80-125 кг/м3, в качестве отделочного слоя – кирпич пустотелый плотностью 1000 кг/м3, толщиной 12 см.

Коэффициенты теплопроводности приведенных выше материалов указываются в сертификатах.

Теплопроводность бетона 0,26 Вт/м*0С

Теплопроводность утеплителя – 0,045 Вт/м*0С

Теплопроводность кирпича – 0,52 Вт/м*0С.

Определяем R для каждого материала.

Теплосопротивление газобетона – RГ = δ = 0,3/0,26 = 1,15 м2*0С/Вт
Теплосопротивление кирпича – RК = δSК = 0,12/0,52 = 0,23 м2*0С/В.

Зная, что стена состоит из 3-х слоев, находим RТР= RГ + RУ + RК, и находим теплосопротивление утеплителя RУ = RТР– RГ — RК.

Представим, что строительство происходит в регионе, где RТР(220С)  – 3,45 м2*0С/Вт. Вычисляем RУ = 3,45 — 1,15 – 0,23 = 2,07 м2*0С/Вт. Теперь мы знаем, каким сопротивлением должна обладать базальтовая вата или другой утеплитель. Толщина утеплителя для стен будет определяться по формуле:

δS = RУ х λ = 2,07 х 0,045 = 0,09 м или 9 см.

Если представить, что RТР(180С) = 3,15 м2*0С/Вт, то RУ = 1,77 м2*0С/Вт, а δS = 0,08 м или 8 см.

Как рассчитать толщину утепления мансарды

Утепление чердака и мансарды в доме

Расчет данного параметра производится по аналогии с определением толщины утеплителя стен дома. Для термоизоляции мансардных помещений лучше использовать материал теплопроводностью 0,04 Вт/м°С. Для чердаков толщина торфоизолирующего слоя не имеет большого значения. Чаще всего для утепления скатов крыш используют рулонные, матные или плитные теплоизоляции.

Толщина утеплителя для потолка рассчитывается по приведенному выше алгоритму. От того насколько грамотно будет определены параметры изоляционного материала, зависит температура в доме зимой. Опытные строители советуют увеличивать толщину утеплителя кровли до 50% относительно проектной. Если используются засыпные материалы, время от времени их необходимо разрыхлять.

Толщина утеплителя в каркасном доме

В роли теплоизоляции может выступать каменная вата, эковата и сыпучие материалы. Расчет толщины утеплителя в каркасном доме простой, потому как его конструкция предусматривает наличие утеплителя. Теплосопротивление стен дома в Москве должно составлять R=3,20 м2*0C/Вт. Теплопроводность утеплителя представлена в таблицах или в сертификате на товар.

Для ваты оно составляет λут = 0,045 Вт/м*0С. Толщина утеплителя для каркасного дома определяется по формуле:

δут = R х λут = 3,20 х 0,045 = 0,14 м

Плиты минваты выпускаются толщиной 10 см и 5 см. В данном случае потребуется укладка минваты в два слоя.

Как рассчитать толщину утепления пола

Монтаж утеплителя под полом дома

Прежде чем приступить к расчетам следует знать, на какой глубине располагается пол относительно уровня земли. Также следует иметь представление о температуре грунта зимой на глубине. Данные можно взять из таблицы зависимости температуры грунта от глубины и месторасположения:

Сначала необходимо определить ГСОП, затем вычислить сопротивление теплопередаче, определить толщину слоев пола (к примеру, армированный бетон, цементная стяжка по утеплителю, напольное покрытие). Далее определяем сопротивление каждого из слоев и суммируем полученные значения. Таким образом, мы узнаем теплосопротивление всех слоев пола, кроме утеплителя.

Чтобы найти толщину утепления, из нормативного теплосопротивления отнимем общее сопротивление слоев пола за исключением изоляционного материала. Толщина утеплителя для пола в доме вычисляется путем умножения теплосопротивления утеплителя на коэффициент теплопроводности.

Расчет толщины стен

Стены должны быть теплыми! Что такое теплые? Это по теплопроводности опережающие СНиП! Для начала нужно разобраться какими они должны быть в соответствии со СНиПом. Это не так сложно, как кажется на первый взгляд.

Первым делом возникает вопрос: "а сколько дней в году длиться отопительный сезон?", может нам вообще ничего отапливать не надо и живем мы в Индии... Однако суровые реальности подсказывают, что из 365 дней 202 температура воздуха ≤ 8 °C. Но это в моей Липецкой области, а в вашей наверняка другие цифры. Какие? На этот вопрос вам ответит СНиП 23-01-99. В нем ищем таблицу №1 в ней ищем 11 столбик и свой населенный пункт. Цифра на пересечении и есть количество дней где температура ниже 8 градусов.

Зачем все это было нужно? Для того чтобы открыть СНиП 23-02-2003, найти в нем формулу, и определить градусо-сутки отопительного периода. Величина показывает температурную разницу наружного и внутреннего воздуха, то есть "на сколько нагревать". Умноженную на количество этих суток, то есть "сколько суток нагревать"

Ну узнали... Толк-то от этого какой? А такой! На Данном этапе мы получаем какую-то цифру, в моем случае получилась 5050. По этой цифре, того же самого СНиПа в таблице 4 ищем чему равно нормируемое значение сопротивление теплопередаче стен (3-й столбик). Получается что-то между 2,8-3,5 путем интерполяции находим точное значение (если надо и интересно) или берем максимальное. У меня получилось 3,2°С/Вт.

Теперь, чтобы посчитать толщину стены, нам необходимо воспользоваться формулой R = s / λ (м2•°С/Вт). Где R - сопротивление теплопередаче, s - толщина стены (м), а λ - теплопроводность. Теперь представим, что мы решили построить свою стену из газосиликатных блоков, полностью. В моем случае это блоки Липецкого силикатного завода. Нужно узнать коэффициент теплопроводности. Для этого идем на сайт производителя вашего материала, находим свой материал и смотрим описания характеристик. В моем случае это блоки из ячеистого бетона и коэффициент теплопроводности равен 0,10-0,14. Возьмем 0,14 (влажность и все такое). По вышеуказанной формуле нам нужно найти S. S = R * λ, то есть S = 3,2 * 0,14 = 0,45 м.

Хорошая получилась стена. И дорогая. Наверное есть способ сэкономить... Что если мы возьмем блок толщиной 20 см и сделаем из него стену. Получим сопротивление теплопередачи у такой стены равное 1,43 (м2•°С/Вт), а в нашем регионе 3,2 (м2•°С/Вт). Маловато будет! А что если мы сделаем многослойную стену и снаружи стены используем пенопласт, а лучше минеральную вату, потому как они с примерно одинаковыми коэффициентами теплопроводности, но минвата экологически чище и не горит к томуже. Да и мышки ее как-то не жалуют. Нам осталось добрать теплопередачи... 3,2 - 1,43 = 1,77 (м2•°С/Вт). Теперь тут опять все просто. Так как стена у меня трехслойная и снаружи еще обложена кирпичом, то нужно подобрать утеплитель который лучше всего подходит для этого дела. Я выбрал ROCKWOOL КАВИТИ БАТТС максимально обозначенная теплопроводность у него λ = 0,041 Вт/(м·К) по ней и посчитал, S = 1.77 * 0.041 = 0.072. У меня получилась стена из газосиликатного блока 20 см и 7 см каменной ваты. Согласитесь лучше чем 45 см газосиликата? А может плюнуть на все и сделать каркасник с утеплителем? Можно))) в Канаде и многих европейских странах все так и делают. Но мы то русские! Поэтому обложим все это хозяйство облицовочным кирпичом, и будет у нас красиво и практично! Почему мы в расчет не принимали облицовочный кирпич? Просто он не несет никаких энергосберегающих функций. Более того в нем необходимо сделать вентиляционные зазоры. Но это уже другая история.

В конечном итоге, решив, что требования СНиПов постоянно повышаются, я сделал утеплитель толщиной 10 см. Тем более, что стоило это не на много дороже.

Далее немного про паропроницаемость стен.

P.S.: Если в ручную считать немного лень, то вот тут я наваял калькулятор, который работает по этой формуле. Правда, он пока считает только однослойные стены.



Коэффициент теплопроводности материалов

Последние годы при строительстве дома или его ремонте большое внимание уделяется энергоэффективности. При уже используемых ценах на топливо это очень актуально. Причем похоже что дальше экономия будет приобретать все большую важность. Чтобы подобрать состав и толщин материалов в пироге ограждающих конструкций (стены, пол, потолок, кровля) необходимо знать теплопроводность строительных материалов. Эта характеристика указывается на упаковках с материалами, а необходима она еще на стадии проектирования.Ведь надо решить из какого материала строить стены, чем их утеплять, какой толщины должен быть каждый слой.

Что такое теплопроводность и термическое сопротивление

При выборе строительных материалов для строительства необходимо обращать внимание на характеристики материалов. Одна из ключевых позиций - теплопроводность. Она отображается коэффициентом теплопроводности. Это количество тепла, которое может провести тот или иной материал за единицу времени. То есть, чем меньше этот коэффициент, тем хуже материал проводит тепло.И наоборот, чем выше цифра, тем тепло отводится лучше.

Диаграмма, которая показывает диаграмму в теплопроводности материалов

Материалы с низкой теплопроводностью используются для утепления, с высокой - для переноса или отвода тепла. Например, радиаторы делают из алюминия, меди или стали, так как они хорошо передают тепло, имеют высокий коэффициент теплопроводности. Для утепления используются материалы с низким коэффициентом теплопроводности - они лучше сохраняют тепло.В случае если объект состоит из нескольких слоев материала, его теплопроводность состоит как сумма коэффициентов всех материалов. При расчетах, рассчитывается теплопроводность каждой из составляющих «пирога», найденные суммы суммируются. В общем получаем теплоизоляционную способность ограждающей конструкции (стен, пола, потолка).

Теплопроводность строительных материалов показывает количество тепла, которое он пропускает за единицу времени

Есть еще такое понятие как тепловое сопротивление.Оно отображает способность материала препятствовать прохождению по нему тепла. То есть, это обратная величина по отношению к теплопроводности. И, если вы видите материал с высоким тепловым сопротивлением, его можно использовать для теплоизоляции. Примером теплоизоляционных материалов может случиться популярная минеральная или базальтовая вата, пенопласт и т.д. Материалы с низким тепловым сопротивлением нужны для отведения или переноса тепла. Например, алюминиевые или стальные радиаторы используют для отопления, так как они хорошо отдают тепло.

Таблица теплопроводности теплоизоляционных материалов

в доме должно быть меньше тепла зимой и прохладу летом. Состав «пирога» стен, пола и потолка, толщина материалов берутся с таким учетом, чтобы суммарная цифра была меньше не рекомендованной для вашего региона.

Коэффициент теплопередачи материалов современных строительных материалов для ограждающих конструкций

При выборе материалов надо учесть, что некоторые из них (не все) в условиях влажной области гораздо лучше.Если при эксплуатации возможно возникновение такой ситуации на продолжительный срок, в расчетах используют теплопроводность для этого состояния. Коэффициенты теплопроводности основных материалов, которые используются для утепления, приведены в таблице.

Наименование материала Коэффициент теплопроводности Вт / (м · ° C)
В сухом состоянии При окружающей среде При повышенной влажности
Войлок шерстяной 0,036-0,041 0,038-0,044 0,044–0,050
Каменная минеральная вата 25-50 кг / м3 0,036 0,042 0, 045
Каменная минеральная вата 40-60 кг / м3 0,035 0,041 0,044
Каменная минеральная вата 80-125 кг / м3 0,036 0,042 0,045
Каменная минеральная вата 140-175 кг / м3 0,037 0,043 0,0456
Каменная минеральная вата 180 кг / м3 0,038 0,045 0,048
Стекловата 15 кг / м3 0,046 0,049 0,055
Стекловата 17 кг / м3 0,044 0,047 0,053
Стекловата 20 кг / м3 0,04 0,043 0,048
Стекловата 30 кг / м3 0,04 0,042 0,046
Стекловата 35 кг / м3 0,039 0,041 0,046
Стекловата 45 кг / м3 0,039 0,041 0,045
Стекловата 60 кг / м3 0,038 0,040 0,045
Стекловата 75 кг / м3 0,04 0,042 0,047
Стекловата 85 кг / м3 0,044 0,046 0,050
Пенополистирол (пенопласт, ППС) 0,036-0,041 0,038-0,044 0,044–0,050
Экструдированный пенополистирол (ЭППС, XPS) 0,029 0,030 0,031
Пенобетон, газобетон на цементном растворе, 600 кг / м3 0,14 0,22 0,26
Пенобетон, газобетон на цементном растворе, 400 кг / м3 0,11 0,14 0,15
Пенобетон, газобетон на известковом растворе, 600 кг / м3 0,15 0,28 0,34
Пенобетон, газобетон на известковом растворе, 400 кг / м3 0,13 0,22 0,28
Пеностекло, крошка, 100 - 150 кг / м3 0,043-0,06
Пеностекло, крошка, 151-200 кг / м3 0,06-0,063
Пеностекло, крошка, 201 - 250 кг / м3 0,066-0,073
Пеностекло, крошка, 251 - 400 кг / м3 0,085-0,1
Пеноблок 100 - 120 кг / м3 0,043–0,045
Пеноблок 121-170 кг / м3 0,05-0,062
Пеноблок 171 - 220 кг / м3 0,057-0,063
Пеноблок 221 - 270 кг / м3 0,073
Эковата 0,037-0,042
Пенополиуретан (ППУ) 40 кг / м3 0,029 0,031 0,05
Пенополиуретан (ППУ) 60 кг / м3 0,035 0,036 0,041
Пенополиуретан (ППУ) 80 кг / м3 0,041 0,042 0,04
Пенополиэтилен сшитый 0,031-0,038
Вакуум
Воздух + 27 ° С. 1 атм 0,026
Ксенон 0,0057
Аргон 0,0177
Аэрогель (Aspen aerogels) 0,014-0,021
Шлаковата 0,05
Вермикулит 0,064-0,074
Вспененный каучук 0,033
Пробка листы 220 кг / м3 0,035
Пробка листы 260 кг / м3 0,05
Базальтовые маты, холсты 0,03-0,04
Пакля 0,05
Перлит, 200 кг / м3 0,05
Перлит вспученный, 100 кг / м3 0,06
Плиты льняные изоляционные, 250 кг / м3 0,054
Полистиролбетон, 150-500 кг / м3 0,052–0,145
Пробка гранулированная, 45 кг / м3 0,038
Пробка минеральная на битумной основе, 270-350 кг / м3 0,076-0,096
Пробковое покрытие для пола, 540 кг / м3 0,078
Пробка техническая, 50 кг / м3 0,037

Часть информации взята нормативов, которые прописывают характеристики материалов (СНиП 23-02-2003, СП 50. 13330.2019, СНиП II-3-79 * (приложение 2)). Те материалы которые не прописаны в стандартах, найдены на сайтах производителей. Так как стандарты нет, у разных производителей они значительно отличаются, потому что при покупке обращайте внимание на характеристики каждого покупаемого материала.

Таблица теплопроводности строительных материалов

Стены, перекрытия, пол, делать можно из разных материалов, но так повелось, что теплопроводность строительных материалов обычно сравнивают с кирпичной кладкой.Этот материал знаю все, с ним проще проводить ассоциации. Наиболее популярные диаграммы между различными материалами. Одна такая картинка есть в первом, вторая - сравнение кирпичной стены и стены из бревен - приведена ниже. Именно потому для стен из кирпича и другого материала с высокой теплопроводностью выбирают теплоизоляционные материалы. Чтобы было проще подбирать, теплопроводность основных строительных материалов сведена в таблицу.

Сравнивают самые разные материалы

Название материала, плотность Коэффициент теплопроводности
в сухом состоянии при окружающей среде при влажности
ЦПР (цементно-песчаный раствор) 0,58 0,76 0,93
Известково-песчаный раствор 0,47 0,7 0,81
Гипсовая штукатурка 0,25
Пенобетон, газобетон на цементе, 600 кг / м3 0,14 0,22 0,26
Пенобетон, газобетон на цементе, 800 кг / м3 0,21 0,33 0,37
Пенобетон, газобетон на цементе, 1000 кг / м3 0,29 0,38 0,43
Пенобетон, газобетон на извести, 600 кг / м3 0,15 0,28 0,34
Пенобетон, газобетон на извести, 800 кг / м3 0,23 0,39 0,45
Пенобетон, газобетон на извести, 1000 кг / м3 0,31 0,48 0,55
Оконное стекло 0,76
Арболит 0,07-0,17
Бетон с природным щебнем, 2400 кг / м3 1,51
Легкий бетон с природной пемзой, 500-1200 кг / м3 0,15-0,44
Бетон на гранулированных шлаках, 1200-1800 кг / м3 0,35-0,58
Бетон на котельном шлаке, 1400 кг / м3 0,56
Бетон на каменном щебне, 2200-2500 кг / м3 0,9-1,5
Бетон на топливном шлаке, 1000-1800 кг / м3 0,3-0,7
Керамический блок поризованный 0,2
Вермикулитобетон, 300-800 кг / м3 0,08-0,21
Керамзитобетон, 500 кг / м3 0,14
Керамзитобетон, 600 кг / м3 0,16
Керамзитобетон, 800 кг / м3 0,21
Керамзитобетон, 1000 кг / м3 0,27
Керамзитобетон, 1200 кг / м3 0,36
Керамзитобетон, 1400 кг / м3 0,47
Керамзитобетон, 1600 кг / м3 0,58
Керамзитобетон, 1800 кг / м3 0,66
ладка из керамического полнотелого кирпича на ЦПР 0,56 0,7 0,81
Кладка из пустотелого керамического кирпича на ЦПР, 1000 кг / м3) 0,35 0,47 0,52
Кладка из пустотелого керамического кирпича на ЦПР, 1300 кг / м3) 0,41 0,52 0,58
Кладка из пустотелого керамического кирпича на ЦПР, 1400 кг / м3) 0,47 0,58 0,64
Кладка из полнотелого силикатного кирпича на ЦПР, 1000 кг / м3) 0,7 0,76 0,87
Кладка из пустотелого силикатного кирпича на ЦПР, 11 пустот 0,64 0,7 0,81
Кладка из пустотелого силикатного кирпича на ЦПР, 14 пустот 0,52 0,64 0,76
Известняк 1400 кг / м3 0,49 0,56 0,58
Известняк 1 + 600 кг / м3 0,58 0,73 0,81
Известняк 1800 кг / м3 0,7 0,93 1,05
Известняк 2000 кг / м3 0,93 1,16 1,28
Песок строительный, 1600 кг / м3 0,35
Гранит 3,49
Мрамор 2,91
Керамзит, гравий, 250 кг / м3 0,1 0,11 0,12
Керамзит, гравий, 300 кг / м3 0,108 0,12 0,13
Керамзит, гравий, 350 кг / м3 0,115-0,12 0,125 0,14
Керамзит, гравий, 400 кг / м3 0,12 0,13 0,145
Керамзит, гравий, 450 кг / м3 0,13 0,14 0,155
Керамзит, гравий, 500 кг / м3 0,14 0,15 0,165
Керамзит, гравий, 600 кг / м3 0,14 0,17 0,19
Керамзит, гравий, 800 кг / м3 0,18
Гипсовые плиты, 1100 кг / м3 0,35 0,50 0,56
Гипсовые плиты, 1350 кг / м3 0,23 0,35 0,41
Глина, 1600-2900 кг / м3 0,7-0,9
Глина огнеупорная, 1800 кг / м3 1,4
Керамзит, 200-800 кг / м3 0,1-0,18
Керамзитобетон на кварцевом песке с поризацией, 800-1200 кг / м3 0,23-0,41
Керамзитобетон, 500-1800 кг / м3 0,16-0,66
Керамзитобетон на перлитовом песке, 800-1000 кг / м3 0,22-0,28
Кирпич клинкерный, 1800 - 2000 кг / м3 0,8-0,16
Кирпич облицовочный керамический, 1800 кг / м3 0,93
Бутовая кладка средней плотности, 2000 кг / м3 1,35
Листы гипсокартона, 800 кг / м3 0,15 0,19 0,21
Листы гипсокартона, 1050 кг / м3 0,15 0,34 0,36
Фанера клеенная 0,12 0,15 0,18
ДВП, ДСП, 200 кг / м3 0,06 0,07 0,08
ДВП, ДСП, 400 кг / м3 0,08 0,11 0,13
ДВП, ДСП, 600 кг / м3 0,11 0,13 0,16
ДВП, ДСП, 800 кг / м3 0,13 0,19 0,23
ДВП, ДСП, 1000 кг / м3 0,15 0,23 0,29
Линолеум ПВХ на теплоизолирующей основе, 1600 кг / м3 0,33
Линолеум ПВХ на теплоизолирующей основе, 1800 кг / м3 0,38
Линолеум ПВХ на тканевой основе, 1400 кг / м3 0,2 0,29 0,29
Линолеум ПВХ на тканевой основе, 1600 кг / м3 0,29 0,35 0,35
Линолеум ПВХ на тканевой основе, 1800 кг / м3 0,35
Листы асбоцементные плоские, 1600-1800 кг / м3 0,23-0,35
Ковровое покрытие, 630 кг / м3 0,2
Поликарбонат (листы), 1200 кг / м3 0,16
Полистиролбетон, 200-500 кг / м3 0,075-0,085
Ракушечник, 1000-1800 кг / м3 0,27-0,63
Стеклопластик, 1800 кг / м3 0,23
Черепица бетонная, 2100 кг / м3 1,1
Черепица керамическая, 1900 кг / м3 0,85
Черепица ПВХ, 2000 кг / м3 0,85
Известковая штукатурка, 1600 кг / м3 0,7
Штукатурка цементно-песчаная, 1800 кг / м3 1,2

Древесина - один из строительных материалов с относительно невысокой теплопроводностью. В таблице даны ориентировочные данные по разным породам. При покупке обязательно смотрите плотность и коэффициент теплопроводности. Далеко не у всех они такие, как прописаны в нормативных документах.

Наименование Коэффициент теплопроводности
В сухом состоянии При окружающей среде При повышенной влажности
Сосна, ель поперечный кабель 0,09 0,14 0,18
Сосна, ель вдоль волокон 0,18 0,29 0,35
Дуб вдоль волокон 0,23 0,35 0,41
Дуб поперек волоконный 0,10 0,18 0,23
Пробковое дерево 0,035
Береза ​​ 0,15
Кедр 0,095
Каучук натуральный 0,18
Клен 0,19
Липа (15% влаж) 0,15
Лиственница 0,13
Опилки 0,07-0,093
Пакля 0,05
Паркет дубовый 0,42
Паркет штучный 0,23
Паркет щитовой 0,17
Пихта 0,1-0,26
Тополь 0,17

Металлы очень хорошо проводят тепло. Именно они часто являются мостиком холода в конструкции. Исключить прямой контакт с использованием теплоизолирующих прослойки и прокладки, которые называются термическим разрывом. Теплопроводность металлов сведена в другую таблицу.

Название Коэффициент теплопроводности Название Коэффициент теплопроводности
Бронза 22-105 Алюминий 202-236
Медь 282-390 Латунь 97-111
Серебро 429 Железо 92
Олово 67 Сталь 47
Золото 318

Как рассчитать толщину стен

Для того, чтобы зимой в доме было тепло, а летом было прохладно, необходимы ограждающие конструкции (стены, пол, потолок / кровля) должны иметь определенное тепловое сопротивление. Для каждого региона эта величина своя. Зависит она от средней температуры и специф в конкретной.

Термическое сопротивление ограждающих
конструкций для регионов России

, чтобы их суммарное тепловое сопротивление было слишком большим, чтобы их суммарное тепловое сопротивление было меньше в таблице.

Расчет толщины стены, толщины утеплителя, отделочных слоев

Для современного строительства характерна ситуация, когда стена имеет несколько слоев.Кроме несущей конструкции есть утепление, отделочные материалы. Каждый из слоев имеет свою толщину. Как определить толщину утеплителя? Расчет несложен. Исходят из формулы:

Формула расчета теплового сопротивления

R - термическое сопротивление;

п - толщина слоя в метров;

k - коэффициент теплопроводности.

Предварительно надо определиться с материалами, которые вы будете использовать при строительстве. Причем, надо точно знать, какого вида будет материал стен, утепление, отделка и т. д. Ведь каждый из них вносит свою лепту в теплоизоляцию, и теплопроводность строительных материалов учитывается в расчете.

Считается термическое сопротивление конструкционного материала (из которого будет строится стена, перекрытие и т.д.), затем «по остаточному» принципу подбирается подходящее утеплителя. Можно еще принять в расчет теплоизоляционных характеристик отделочных материалов, но обычно они идут «плюсом» к основным. Так закладывается определенный запас «на всякий случай».Этот запас позволяет экономить на отоплении, что позволяет положительно сказывается на бюджетах.

Пример расчета толщины утеплителя

Разберем на примере. Собираемся строить стену из кирпича - в полтора кирпича, утеплять будем минеральной ватой. По таблице тепловое сопротивление стен для региона должно быть не меньше 3,5. Расчет для этой ситуации приведен ниже.

  1. Для начала просчитаем тепловое сопротивление стены из кирпича. Полтора кирпича это 38 см или 0,38 метра, коэффициент теплопроводности кладки из кирпича 0,56. Считаем по приведенной выше формуле: 0,38 / 0,56 = 0,68. Такое тепловое сопротивление имеет стена в 1,5 кирпича.
  2. Эту применение отнимаем от общего теплового сопротивления для региона: 3,5-0,68 = 2,82. Эту вынесение необходимо «добрать» теплоизоляцию и отделочными материалами.

    Рассчитывать придется все ограждающие конструкции

  3. Считаем толщину минеральной ваты. Ее коэффициент теплопроводности 0,045. Толщина слоя будет: 2,82 * 0,045 = 0,1269 м или 12,7 см.То есть, чтобы обеспечить требуемый уровень утепления, толщина слоя минеральной ваты должна быть не меньше 13 см.

Если бюджет ограничен, минеральной ваты можно взять 10 см, а недостающее покроется отделочными материалами. Они ведь будут изнутри и снаружи. Но, если хотите, чтобы счета за отопление были минимальными, лучше отделку пускать «плюсом» к расчетной величине. Это ваш запас на время самых низких температур, так как нормы теплового сопротивления для ограждающих конструкций по средней температуре за несколько лет, а зимы бывают аномально холодными. Потому что теплопроводность строительных материалов, используемые для отделки просто не принимают во внимание.

Самые лучшие посты

Статьи на Строительном портале Украины

Наружное утепление дома или квартиры - это очень ответственное задание, к которому нужно отнестись со всей серьезностью. Принцип «тепло там - где сухо», как нельзя лучше качественно выполненную теплоизоляцию. Ведь свойства утеплителя сведутся к «нулю», если утеплитель напитка влагу, поэтому основная задача изолировщиков - бороться с конденсатом и вывод паров из слоев теплоизоляции, а также рационально рассчитать необходимую толщину теплоизоляции.

Карта температурных зон Украины

Для того, что бы правильно рассчитать толщину утеплителя, также необходимо ознакомиться с климатическими зонами Украины. Коэффициент теплопередачи для каждой зоны имеет свои индивидуальные погодные условия.

I зона: Ровно, Житомир, Чернигов, Киев, Сумы, Полтава, Харьков, Луганск, Донецк, Тернополь, Хмельницкий, Винница, Черкассы, Кировоград, Ивано-Франковск.

II зона: Луцк, Львов, Днепропетровск, Запорожье.

III зона: Ужгород, Одесса, Николаев, Херсон, Черновцы, АР Крым.

IV зона: Крымское побережье.

Как же правильно выбрать толщину утеплителя?

Первое, что обязательно нужно учесть при наружном утеплении - это то, что недостаточная толщина утеплителя может привести к промерзанию стен, а также перенести «точку росы» внутрь помещения, а это в свою очередь повлечет за собой переизбыток влаги в доме и конденсата на стенах.Дополнительные финансовые затраты, указанные выше, увеличивают размеры значительных улучшений. Значит правильный расчет толщины теплоизоляции для дома поможет сэкономить средства и сохранить в доме новый тепловой режим.

Необходимая толщина теплоизоляции напрямую зависит от теплосопротивления (R). Коэфициент R это отношение разности температуры по краям утеплителя к величине теплового потока, проходящего сквозь него.Коэффициент теплосопротивления R отражает свойства утеплителя и выражается как плотность материала, делённая на теплопроводность.

Чем больше величина R, тем лучше теплоизоляционные свойства материала. Коэффициент R расчитывается по формуле R = (толщина стены в метрах) / (коэф. Теплоизоляции материала)

Ниже приведем таблицу рекомендуемых занчений коэф. теплосопротивления R для разных климатических зон.

Вид ограждающей конструкции Значение минимально допустимого значения сопротивление теплопередаче для температурной зоны
І зона ІІ зона ІІІ зона IV зона
1 Внешние стены 2,8 2,5 2,2 2
2 Покрытие и перекрытие неотапливаемых чердаков 4,95 4,5 3,9 3,3
3 Перекрытия над проездом и холодными подвалами 3,5 3,3 3 2,5
4 Перекрытия над неотапливаемыми подвалами, расположенными над уровнем земли 2,8 2,6 2,2 2
5 Перекрытия над неотапливаемыми подвалами, расположенными ниже уровня земли 3,75 3,45 3 2,7
6 Окна, балконные двери, витрины, витражи, светлопрозрачные фасады 0,6 0,56 0,55 0,5
7 Входные двери в многоквартирные жилые дома в общественные здания 0,44 0,41 0,39 0,32
8 Входные двери в малоэтажные жилые дома и в квартиры, расположенные на первых этажах многоквартирных домах 0,6 0,56 0,54 0,45
9 Входные двери в квартиры, расположенные выше первого этажа 0,25 0,25 0,25 0,25

Как правильно рассчитать толщину теплоизоляции?

Возьмем, для примера, и рассчитаем правильно ли был утеплен дом, который имеет стены из силикатного кирпича толщиной 51 см, и который был утепленопластом толщиной 10 см. Для этого нам необходимо высчитать коэффициенты теплосопротивления R для кирпичной стены и пенопласта, сложить 2 значения и сравнить результат с таблицей сверху.

Итак, у нас есть стена из кирпича толщиной 0,51 метра. Делим на коэффициент теплопроводности силикатного кирпича 0,87 Вт / (м • ° С). И сопротивляемость теплопередаче кирпичной кладки R = 0,58 (м2 • ° С) / Вт.

Теперь рассчитаем размер R для пенопласта толщиной 0,1 метра. Делим на коэффициент теплопроводности пенопласта 0,043 Вт / (м • ° С).И получаем результат R = 2,32 (м2 • ° С) / Вт.

Теперь складываем наши коэффициенты R для пенопласта и силикатного кирпича и получаем результат R = 2,88 (м2 • ° С) / Вт. Теперь сравниваем его с необходимыми значениями для внешних стен в верхней таблице, для разных климатических зон Украины.

Выводы

Полученный результат говорит о том, что утеплять дом толщиной утеплителя не менее 10 см. Эта толщина подойдет для всех климатических зон Украины. В некоторых случаях утеплителя можно увеличить до 12 - 14 см, но при этом необходимо усилить теплопроводности материалов, как наружных стенок так и утеплителей.

Для четвертой климатической зоны, куда входит Крым, можно уменьшить толщину утеплителя до 5 - 8 см.

Хотим заметить что коэф. теплопроводности утеплителя для стенок может меняться, в технических условиях производителя, также необходимо уделять внимание.

Для расчета утепления своего дома Вам необходимо будет коэффициентов теплопроводности материалов.

Таблица теплопроводности строительных материалов: коэффициенты

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Любое строительство независимо от его размера всегда начинается с разработки проекта.Его цель - спроектировать не только внешний вид будущего строения, еще и просчитать основные теплотехнические характеристики. Ведь обеспечение считается построением прочных, долговечных зданий, способствующих здоровый и комфортный микроклимат, без лишних основных затрат на отопление. Несомненная помощь при выборе материалов, используемого для возведения постройки, обеспечивает таблицу теплопроводности строительных материалов: коэффициенты.

Тепло в доме напярямую зависит от коэффициента теплопроводности строительных материалов

Что такое теплопроводность?

Теплопроводность - это процесс передачи энергии тепла от нагретых частей помещения к менее теплым.Такой обмен энергией будет происходить, пока температура не уравновесится. Применяя это правило к ограждающим системам дома, можно, что процесс теплопередачи определяет промежуток времени, за которое происходит выравнивание температуры в комнатах с окружающей средой. Чем это время больше, тем теплопроводность материала, применяемого при строительстве, ниже.

Отсутствие теплоизоляции дома скажется на температуре воздуха внутри помещения

Для характеристик проводимости тепла материалом используйте такое понятие, как коэффициент теплопроводности.Он показывает, какое количество тепла за одну единицу временного промежутка пройдет через одну единицу площади поверхности. Чем выше подобный показатель, тем сильнее теплообмен, значит, постройка будет остывать значительно быстрее. То есть при сооружении зданий, домов и прочих помещений необходимо использовать материалы, проводимость тепла минимальна.

Сравнительные характеристики теплопроводности и термического сопротивления стен, возведенных из кирпича и газобетонных блоков

Что влияет на теплопроводность?

Тепловая проводимость любого материала зависит от числа параметров:

  1. Пористая структура.Присутствие предполагает неоднородность сырья. При прохождении тепла через структуру структуры, где большая часть занята порами, охлаждение будет минимальным.
  2. Плотность. Высокая плотность способствует более тесному взаимодействию частиц друг с другом. В результате теплообмен и последующее полное уравновешивание температур происходит быстрее.
  3. Влажность. При высоком воздух окружающего воздуха или намокании стен постройки, сухой воздух вытесняется капельками жидкости из пор.Теплопроводность в подобном случае значительно увеличивается.

Теплопроводность, плотность и водопоглощение некоторых строительных материалов

Применение показателя теплопроводности на практике

.

В строительстве все материалы условно подразделяются на теплоизоляционные и конструкционные. Конструкционное сырье отличается наибольшими показателями теплопроводности, но именно его применяют для постройки стен, перекрытий, прочих ограждений.Согласно таблице теплопроводности строительных материалов, при возведении стен из железобетона, для низкого теплообмена с окружающей средой толщиной конструкции должна быть около 6 метров. В таком случае строение получится огромным, громоздким и потребует немалых затрат.

Наглядный пример - при какой толщине различных материалов коэффициент теплопроводности будет одинаковым

Поэтому при возведении постройки следует отдельное внимание уделять дополнительным теплоизолирующим материалам.Слой теплоизоляции может не потребоваться только для построек из дерева или пенобетона, но даже при использовании подобного низкопроводного материала толщина конструкции должна быть не менее 50 см.

Нужно знать! У теплоизоляционных материалов значения показателя теплопроводности минимальны.

Теплопроводность готового здания. Варианты утепления конструкций

При разработке проекта постройки необходимо учесть все возможные варианты и пути потери тепла.Большое его количество может уходить через:

  • стены - 30%;
  • крышу - 30%;
  • двери и окна - 20%;
  • полы - 10%.

Теплопотери неутепленного частного дома

При неверном расчете теплопроводности на этапе проектирования, жильцам остается довольствоваться 10% тепла, получаемого от энергоносителей. Именно поэтому дома, возведенные из стандартного сырья: кирпича, бетона, камень рекомендуют обычно утеплять.Идеальная постройка согласно таблице теплопроводности строительных материалов должна быть выполнена полностью из теплоизолирующих элементов. Однако малая прочность и минимальная устойчивость к нагрузкам ограничивает возможности их применения.

Нужно знать! При обустройстве правильной гидроизоляции любого утеплителя высокая влажность не повлияет на качество теплоизоляции и сопротивление постройки теплообмену будет значительно выше.

Сравнительный график коэффициентов теплопроводности некоторых строительных материалов и утеплителей

Самым распространенным использованием несущей конструкции из высокопрочных материалов с дополнительным слоем теплоизоляции.Сюда можно отнести:

  1. Каркасный дом. При его постройке жесткая конструкция всей конструкции, а также конструкция в пространстве между стойками. При незначительном уменьшении теплообмена в некоторых случаях может быть утепление еще и снаружи основного каркаса.
  2. Дом из стандартных материалов. При выполнении стен из кирпича, шлакоблоков, утепление должно проводиться по наружной поверхности конструкции.

Необходимая тепло- и гидроизоляция для сохранения тепла в частном доме

Таблица теплопроводности строительных материалов: коэффициенты

В этой таблице собраны показатели теплопроводности самых распространенных строительных материалов.Пользуясь подобными справочниками, можно без проблем использовать конкретные толщину и применяемого утеплителя.

Таблица коэффициента теплопроводности строительных материалов:

Таблица теплопроводности строительных материалов: коэффициенты

Теплопроводность строительных материалов (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка ... ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

РЕМОО В ВАШЕЙ ПОЧТЕ

коэффициент теплопроводности материала таблицы, коэффициент формулы

Термин «теплопроводность» использует к свойствам материалов пропускать тепловую энергию от горячих участков к холодным.Теплопроводность на движении частиц внутри веществ и материалов. Способность энергии тепла в количественном измерении - это коэффициент теплопроводности. Коэффициент теплопроводности зависимого от давления и температуры в самом материале, а также от его состояния - газообразного, жидкого илиого, может проходить в любых веществах с неравно размещением разных температурных участков. Эквивалентная теплопроводимость строительных материалов и утеплителей

Физически теплопроводность большого количества тепла, которое перетекает через однородный предмет габаритов и площади за определенный отрезок времени при установленной температурной разнице (1 К).В системе СИ единичный показатель, который имеет коэффициент теплопроводности, принят измерять в Вт / (м • К).

Как рассчитать теплопроводность по закону Фурье

В заданном тепловом режиме потока при передаче тепла прямо пропорциональна вектору увеличения температуры, параметры которой изменяются от одного участка к другому, и по модулю с одинаковой скоростью увеличения температуры по направлению движения:

q = - ϰ х град х (T), где:

  • q - направление плотности предмета, передающего тепло, или объемного потока, который протекает по участку за заданную временную единицу через определенную площадь, перпендикулярный всем осям;
  • ϰ - удельный коэффициент теплопроводности материала;
  • T - температура материала.
Перенос тепла в неравновесной термодинамической системе

Знак «-» в формуле перед «ϰ» указывает, что тепло движется в противоположном направлении от вектора градиента х (T) / в уменьшении температуры предмета. Эта формула отражает закон Фурье. В интегральном выражении коэффициент теплопередачи согласно закону Фурье будет выглядеть как формула:

  • P = - ϰ х S х ΔT / l, выражается в (Вт / (м • К) х (м 2 • К) / м = Вт / (м • К) х (м • К) = Вт), где:
  • P - общая мощность потерь теплоотдачи;
  • S - сечение предмета;
  • ΔT - разница температуры по стыкам сторон предмета;
  • l - длина между стыками сторон предмета - длина фигуры.
Связь коэффициента теплопроводимости с электропроводностью материалов

Электропроводность и коэффициент теплопередачи

Собственно, коэффициент теплопроводности металлов «ϰ» связан с их удельной электропроводимостью «σ» согласно Видемана-Франца, в соответствии с коэффициентом теплопроводности металлов зависит от удельной электропроводимости прямо пропорционально температуре:

Κ / σ = π 2 /3 х (К / e) 2 х T, где:

  • К - постоянный коэффициент Больцмана, устанавливает закономерность между тепловой энергией тела и его температурой;
  • e - заряд электрона;
  • T - термодинамическая температура предмета.

Коэффициент теплопроводности газовой среды

В газовой среде коэффициент теплопроводности воздуха может рассчитываться по приблизительной формуле:

ϰ ~ 1/3 х p х c v х Λλ х v - , где:

  • п в - плотность газовой среды;
  • c v - удельная тепловая энергия при одном и том объеме тела;
  • Λλ - расстояние свободного перемещения молекул в газовой среде;
  • v - - скорость передачи тепла.
Что такое теплопроводимость

Или:

ϰ = I x К / 3 x π 3/3 x d 2 √ RT / μ, где:

  • i - результат суммирования уровни свободы движения и скорости молекулы в газовой среде (для 2-атомных газов i = 5, для 1-атомных i = 3;
  • К - коэффициент Больцмана;
  • μ - отношение массы газа к количеству молей газа;
  • T - термодинамическая температура;
  • d - молекулы газа;
  • R - универсальный коэффициент для газовой среды.

Согласно формуле минимальная теплопроводность материалов у эффективных инертных газов, максимально теплопроводность строительных материалов - у легких.

Теплопроводимость в газовой разреженной среде

Газовая среда и теплопроводность

Результат по выкладкам выше, по которому делают расчет теплопроводности для газовой среды, от давления не зависит. В очень разреженной среде газовой среды свободного перемещения молекулы зависят от столкновения частиц в виде стенок.При этом ограничении высоты молекулы в резервуаре, имеющем степень теплообмена, уменьшается зависимость от плотности материала и прямо пропорциональна значению давления в резервуаре:

ϰ ~ 1/3 х p х c v х l х v - , где:

i - объем резервуара;

Р - уровень давления в резервуаре.

Согласно этой формуле теплопроводность в вакуумной среде стремится к нулевой отметке при глубоком вакууме.Это объясняется тем, что в вакууме частицы, которые передают тепловую энергию, имеют низкую плотность на единицу площади. Но тепловая энергия в вакуумной среде перетекает посредством излучения. В качестве примера можно привести обычный термос, в котором уменьшаются потери тепловой энергии, стенки должны быть двойными и посеребренными, без воздуха между ними. Что такое тепловое излучение

При применении закона Фурье не принимает во внимание инерционность перетекания тепловой энергии, а это значит, что имеется в виду мгновенная передача тепла из любой точки на любое расстояние.Поэтому формулу нельзя использовать для расчетов передачи тепла при протекании процессов, имеющей высокую частоту повторения. Это ультразвуковое излучение, передача тепловой энергии волнами ударного или импульсного типа и т.д. Существует решение по закону Фурье с релаксационным членом:

τ х ∂ q / ∂ t = - (q + ϰ х ∇T).

Если релаксация τ мгновенная, то формула превращается в закон Фурье.

Ориентировочная таблица теплопроводности материалов:

Основа Значение теплопроводности, Вт / (м • К)
Жесткий графен 4840 + / - 440 - 5300 + / - 480
Алмаз 1001-2600
Графит 278,4-2435
Бора арсенид 200–2000
SiC 490
Ag 430
Cu 401
BeO 370
Au 320
Al 202-236
AlN 200
БН 180
Si 150
Cu 3 Zn 2 97-111
Cr 107
Fe 92
Pt 70
Sn 67
ZnO 54
Черная сталь 47-58
Pb 35,3
Нержавейка Теплопроводность стали - 15
SiO2 8
Высококачественные термостойкие пасты 5–12
Гранит

(состоит из SiO 2 68-73%; Al 2 O 3 12,0-15,5%; Na 2 O 3,0-6,0%; CaO 1,5-4 , 0%; FeO 0,5-3,0%; Fe 2 O 3 0,5-2,5%; К 2 О 0,5-3,0%; MgO 0,1- 1,5%; TiO 2 0,1-0,6%)

2,4
Бетонный раствор без заполнителей 1,75
Бетонный раствор со щебнем или с гравием 1,51
Базальт

(состоит из SiO 2 - 47-52%, TiO 2 - 1-2,5%, Al2O 3 - 14-18%, Fe 2 O 3 - 2-5%, FeO - 6-10%, MnO - 0,1-0,2%, MgO - 5-7%, CaO - 6-12%, Na 2 O - 1,5-3%, K 2 O - 0,1-1,5%, П 2 О 5 - 0,2-0,5%)

1,3
Стекло

(состоит из SiO 2 , B 2 O 3 , P 2 O 5 , TeO 2 , GeO 2 , AlF 3 и т. д.)

1–1,15
Термостойкая паста КПТ-8 0,7
Бетонный раствор с наполнителем из песка, без щебня или гравия 0,7
Вода чистая 0,6
Силикатный

или красный кирпич

0,2-0,7
Масла

на основе силикона

0,16
Пенобетон 0,05-0,3
Газобетон 0,1-0,3
Дерево Теплопроводность дерева - 0,15
Масла

на основе нефти

0,125
Снег 0,10-0,15
ПП с группой горючести Г1 0,039–0,051
ЭППУ с группой горючести Г3, Г4 0,03-0,033
Стеклянная вата 0,032-0,041
Вата каменная 0,035-0,04
Воздушная атмосфера (300 К, 100 кПа) 0,022
Гель

на основе воздуха

0,017
Аргон (Ар) 0,017
Вакуумная среда 0

Приведенная таблица теплопроводности учитывает теплопередачу посредством теплового излучения и теплообмена частиц. Так как вакуум не передает тепло, то оно перетекает при помощи солнечного излучения или другого типа генерации тепла. В газовой или жидкой среде слои с разной температурой смешиваются искусственно или естественным способом.

Таблица теплопроводимости стройматериалов

Проводка расчетной теплопроводности стены, принимается во внимание, что теплопередача меняется от той температуры в здании и на улице всегда разная, и зависит от площади всех поверхностей дома и от теплопроводности стройматериалов.

Чтобы количественно оценить теплопроводность, ввели такое значение, как коэффициент теплопроводности материалов. Он показывает, как тот или иной материал предоставленный тепло. Чем выше это значение, например, коэффициент теплопроводности стали, тем эффективнее сталь будет проводить тепло.

  • При утеплении дома из древесины рекомендуется выбирать стройматериалы с низким коэффициентом.
  • Если стена кирпичная, то при значении коэффициент 0,67 Вт / (м2 • К) и толщине стены 1 м при ее площади 1 м 2 при разнице наружной и внутридомовой температуры 1 0 С кирпич будет пропускать 0,67 энергии. При разнице температур 10 0 С кирпич будет пропускать 6,7 Вт и т.д.

Стандартное значение коэффициента теплопроводимости теплоизоляции и других строительных материалов верно для толщины стены 1 м. Чтобы провести расчет теплопроводности поверхности другой толщины, следует коэффициент поделить на выбранное значение толщины стены (метры). Ориентировочные показатели коэффициентов теплопроводимости

В СНиП и при проведении расчетов фигурирует термин «тепловое сопротивление материала», он означает обратную теплопроводность.То есть при теплопроводности листа пенопласта 10 см и его теплопроводность 0,35 Вт / (м 2 • К) тепловое сопротивление листа - 1 / 0,35 Вт / (м 2 • К) = 2,85 (м 2 • К) / Вт.

Ниже - таблица теплопроводности для востребованных строительных материалов и теплоизоляторов:

Стройматериалы Коэффициент теплопроводимости, Вт / (м 2 • К)
Плиты из алебастра 0,47
Al 230
Шифер асбоцементный 0,35
Асбест (волокно, ткань) 0,15
Асбоцемент 1,76
Асбоцементные изделия 0,35
Асфальт 0,73
Асфальт для напольного покрытия 0,84
Бакелит 0,24
Бетон с заполнителем щебнем 1,3
Бетон с заполнителем песком 0,7
Пористый бетон - пено- и газобетон 1,4
Сплошной бетон 1,75
Термоизоляционный бетон 0,18
Битумная масса 0,47
Бумажные материалы 0,14
Рыхлая минвата 0,046
Тяжелая минвата 0,05
Вата - теплоизолятор на основе хлопка 0,05
Вермикулит в плитах или листах 0,1
Войлок 0,046
Гипс 0,35
Глиноземы 2,33
Гравийный заполнитель 0,93
Гранитный или базальтовый заполнитель 3,5
Влажный грунт, 10% 1,75
Влажный грунт, 20% 2,1
Песчаники 1,16
Сухая почва 0,4
Уплотненный грунт 1,05
Гудроновая масса 0,3
Доска строительная 0,15
Фанерные листы 0,15
Твердые породы дерева 0,2
ДСП 0,2
Дюралюминиевые изделия 160
Железобетонные изделия 1,72
Зола 0,15
Известняковые блоки 1,71
Раствор на песке и извести 0,87
Смола вспененная 0,037
Природный камень 1,4
Картонные листы из нескольких слоев 0,14
Каучук пористый 0,035
Каучук 0,042
Каучук с фтором 0,053
Керамзитобетонные блоки 0,22
Красный кирпич 0,13
Пустотелый кирпич 0,44
Полнотелый кирпич 0,81
Сплошной кирпич 0,67
Шлакокирпич 0,58
Плиты на основе кремнезема 0,07
Латунные изделия 110
Лед при температуре 0 0 С 2,21
Лед при температуре -20 0 С 2,44
Лиственное дерево при воздействии 15% 0,15
Медные изделия 380
Мипора 0,086
Опилки для засыпки 0,096
Сухие опилки 0,064
ПВХ 0,19
Пенобетон 0,3
Пенопласт марки ПС-1 0,036
Пенопласт марки ПС-4 0,04
Пенопласт марки ПХВ-1 0,05
Пенопласт марки ФРП 0,044
ППУ марки ПС-Б 0,04
ППУ марки ПС-БС 0,04
Лист из пенополиуретана 0,034
Панель из пенополиуретана 0,024
Облегченное пеностекло 0,06
Тяжелое вспененное стекло 0,08
Пергаминовые изделия 0,16
Перлитовые изделия 0,051
Плиты на цементе и перлите 0,085
Влажный песок 0% 0,33
Влажный песок 0% 0,97
Влажный песок 20% 1,33
Обожженный камень 1,52
Керамическая плитка 1,03
Плитка марки ПМТБ-2 0,035
Полистирол 0,081
Поролон 0,04
Раствор на основе цемента без песка 0,47
Плита из натуральной пробки 0,042
Легкие листы из натуральной пробки 0,034
Тяжелые листы из натуральной пробки 0,05
Резиновые изделия 0,15
Рубероид 0,17
Сланец 2 100
Снег 1,5
Хвойная древесина влажностью 15% 0,15
Хвойная смолистая древесина влажностью 15% 0,23
Стальные изделия 52
Стеклянная продукция 1,15
Утеплитель стекловата 0,05
Стекловолоконные утеплители 0,034
Стеклотекстолитовые изделия 0,31
Стружка 0,13
Тефлоновое покрытие 0,26
Толь 0,24
Плита на основе цементного раствора 1,93
Цементно-песчаный раствор 1,24
Чугунные изделия 57
Шлак в гранулах 0,14
Шлак зольный 0,3
Шлакобетонные блоки 0,65
Сухие штукатурные смеси 0,22
Штукатурный раствор на основе цемента 0,95
Эбонитовые изделия 0,15
Влажность и теплопроводимость - зависимость

Кроме того, необходимо выполнить теплопроводность утеплителей из-за их струйных тепловых потоков. В плотной среде возможно «переливание» квазичастиц из одного нагретого стройматериала в другой, более холодный или более теплый, через поры субмикронных размеров, что помогает распространять звук и тепло, если в этих порах будет абсолютный вакуум.

Таблица теплопроводности стен -

Рассчет теплопроводности стен: таблица теплосопротивления материалов

Во многих случаях выбора при выборе материалов для строительства дома, каково теплосопротивление строительных материалов, полагаемся на «народные» методики.Самые популярные из них: «как у соседа», «как раньше», «смотри, какой толстый слой», и - венец искусства - «вроде, должно быть нормально». Что ж, ваш дом - вам и решать, какому методу отдать предпочтение. Чтобы точно ответить на вопрос, достаточно ли тепло будет в вашем доме зимой (и достаточно ли тепло будет в вашем доме зимой), нужно знать теплосопротивление стены. Откуда его можно узнать, как считать теплопроводность стены и как это поможет при ответе на ваш вопрос? Давайте разберемся по порядку.

Итак, немного теории, чтобы определиться с терминами и понять, как рассчитать теплосопротивление стены.

Если внутри тела имеется разность температур, то тепловая энергия переходит от более горячей его части к более холодной. Такой вид теплопередачи, обусловленный тепловыми движениями и столкновениями молекул, называется теплопроводностью.
Итак, теплопроводность - это количественная оценка способности конкретного вещества использовать тепло.
Теплосопротивление - величина обратная теплопроводности.(Хорошо проводит тепло - значит, слабо теплу сопротивляется. Следовательно, обладает высокой теплопроводностью и низкой теплосопротивлением ).
То есть, для строительства лучше использовать материалы с низкой теплопроводностью (теплосопротивлением) для сохранения тепла.

Как рассчитать теплопроводность стены?

Коэффициент теплосопротивления, рассчитанный на , коэффициент теплосопротивления, рассчитанный на

, он выполнен.
Как рассчитать коэффициент теплопроводности? Эти расчеты делаются в лабораторных условиях. Тем не менее, узнать его несложно: нормальный производитель всегда предоставляет эти данные, указан он и в СНиПе в разделе «Строительная теплотехника», правда, там представлены не все современные материалы. Если вы хотите знать, теплосопротивление материалов, таблица с некоторыми из них представлена ​​на странице.

Как пользоваться коэффициентом теплопроводности? В СНИПе указано два режима эксплуатации А и Б.Режим А подходит для сухих помещений (влажность меньше 50%) и для горячего, удаленных от морских берегов. Для московского региона, например, подходит режим А. Таким образом, теплосопротивление стенам по регионам может отличаться.

Теплосопротивление слоя = толщина слоя (м)
Коэффициент теплопроводности материала ()

Теплосопротивление многослойной конструкции считается суммой теплосопротивлений каждого слоя. (В случае с одним слоем все просто - его теплосопротивление и будет теплосопротивлением всей конструкции.)

Теплосопротивление конструкции = теплососпротивление слоя 1 + теплосоротивление слоя 2 + и т.д.

Единицы измерения теплосопротивления -

Рассмотрим, как рассчитать толщину стены по теплопроводности на конкретных примерах.

Пример 1

Стена толщиной в полтора кирпича, или, если перевести в систему, 0,37 метра (37 сантиметров). Как посчитать теплопроводность стены?

Все, у кого есть опыт работы с кирпичом, знают, что кирпич может быть разным. И коэффициент теплопроводности кирпичной кладки, соответственно, тоже разный. Кроме того, теплопроводность кирпичной стены на обычном цементно-песчаном растворе будет ниже, чем коэффициент отдельного кирпича. Как посчитать коэффициент теплопроводности стены в таком случае? Для расчетов будет правильно использовать именно значение для установки.

Вид кирпича Коэффициент
теплопро-
водности *,
Кирпичная кладка
на цементно-песчаном
растворе плотность,
1800 кг / м³ *
Теплосопроти-
вление стены толщи-
ной 0,37 м,
Красный глиняный (плотность 1800 кг / м³) 0,56 0,70 0,53
Силикатный, белый 0,70 0,85 0,44
Керамический пустотелый (плотность 1400 кг / м³) 0,41 0,49 0,76
Керамический пустотелый (плотность 1000 кг / м³) 0,31 0,35 1,06

(* из межгосударственного стандарта ГОСТ 530-2007)

Итак, мы убедились, что не все кирпичи одинаковы. И теплопроводность кирпичной кладки в зависимости от вида кирпича может отличаться в 2 раза. Ваш дом из какого кирпича? А мы рассмотрим самый лучший результат ( плотность кирпичной кладки полтора керамических пустотелых кирпича). В данном случае теплосопротивление кирпича 1,06. Запомним результат и перейдем к следующему примеру.

Пример 2

Допустим, мы хотим построить дачный домик из бруса сечением 15 см. Снаружи и изнутри отделаем вагонкой.Что получим? Коэффициент теплосопротивления дерева поперечного волокна (данные из СНиПов) составляет 0,14. Теперь делаем расчет теплосопротивления стены: толщину материала разделим на коэффициент теплопроводности.

Для бруса (это 0,15 м дерева) теплосопротивление составит (0,15 / 0,14) 1,07.

Для вагонки (толщина 20 мм или 0,02 м) - 0,143. Да, вагонка с двух сторон, значит 0,143 х 2 = 0,286. Справедливости ради заметим, что на практике теплосопротивлением вагонки чаще всего пренебрегают, так как на стыках она имеет еще меньшую толщину, следовательно, меньшее теплосопротивление материала.

Запомним общее расчетное теплосопротивление стены из 15-исантиметрового бруса, обшитого изнутри и снаружи вагонкой, -
1,356.

не было необходимости делать расчёт теплосопротивления стены для каждого материала, в приведенной здесь таблице собраны данные по теплосопротивлению материалов, часто используемых при строительстве домов.

Таблица теплосопротивления материалов

Материал Толщина
материала (мм)
Расчетное теплосо-
противлениеа (м² * ° С / Вт)
Брус 100 0,71
Брус 150 1,07
Кладка из красного кирпича
(плотность 1800 кг / м³)
380
(полтора кирпича)
0,53
Кладка из белого силикатного кирпича 380
(полтора кирпича)
0,44
Кладка из керамического пустотелого кирпича (плотность 1400 кг / м³) 380
(полтора кирпича)
0,76
Кладка из керамического пустотелого кирпича (плотность 1000 кг / м³) 380
(полтора кирпича)
1,06
Кладка из красного кирпича
(плотность 1800 кг / м³)
510
(два кирпича)
0,72
Кладка из белого силикатного кирпича 510
(два кирпича)
0,6
Кладка из керамического пустотелого кирпича (плотность 1400 кг / м³) 510
(два кирпича)
1,04
Кладка из керамического пустотелого кирпича (плотность 1000 кг / м³) 510
(два кирпича)
1,46
Кладка на клей из газопенобетонных блоков (плотность 400 кг / м³) 200 1,11
Кладка на клей из газопенобетонных блоков (плотность 600 кг / м³) 200 0,69
Кладка на клей керамзитобетонных блоков на керамзитовом песке и керамзитобетоне (плотность 800 кг / м³) 200 0,65
Теплоизоляционные материалы
Плиты из каменной ваты ROCKWOOL ФАСАД БАТТС 50 1,25
Ветрозащитные плиты Изоплат 25 0,45
Теплозащитные плиты Изоплат 12 0,27

Снова обратимся к СНиПам: теплосопротивление наружной стене, например, в Московской области должно быть не меньше 3. Помните цифры, которые мы получили? В Российской Федерации отрицательно действует отрицательная сила, которая действует как эта величина, хотя бы 1,5 (не говоря уже о значениях еще ниже). Для сравнения приведем такие данные: в Германии эта норма определена не менее 3,4, в Финляндии - не менее 5 (это, разумеется, уже не по нашим СНиПам, а по их регламентирующим документам).

Эти требования - для домов постоянного проживания. Если дом (как написано в СНиПах) предназначен для сезонного проживания, либо отапливается на него менее 5 дней в неделю, эти требования не распространяются.
Итак, мы можем сделать вывод, что в домах со стенами в 1,5 кирпича, либо из бруса в 15 см проживать постоянно… нежелательно. Но ведь живем же! Да, только цена отопления 1 м³ из года в год становится все выше. Со временем все домовладельцы перейдут к эффективному утеплению домов - экономические соображения заставят заранее рассчитать теплопроводность стены и выбрать наилучшее техническое решение.

Расчет теплопроводности стены

Чтобы определить, какой толщины возводить стену при постройке дома, нужно научиться рассчитать теплопроводность стен.Этот показатель зависит от использования строительных материалов, климатических условий.

Нормы толщины стен в южных и северных регионах будут различаться. Если не сделать расчет до начала строительства, то может оказаться так, что в доме зимой будет холодно и сыро, а летом слишком влажно.

Чтобы этого избежать, нужно высчитать коэффициент сопротивления теплопередачи материала для постройки стен и утеплителя.

Для чего нужен расчет

чтобы сэкономить на отоплении и создании здорового микроклимата в помещении, нужно правильно использовать толщину стен и утеплительных материалов, которые будут использовать при строительстве.По закону физики, когда на улице холодно, в помещении тепло, через стену и кровлю тепловая энергия выходит наружу.

.

.
  • зимой стены будут промерзать;
  • на обогрев помещения будут затрачиваться значительные средства;
  • сместиться точка росы, что приведет к образованию конденсата и останется в помещении, заведется плесень;
  • летом в доме будет так же жарко, как и под палящим солнцем.

Чтобы избежать этих неприятностей, нужно перед началом строительства просчитать показатели теплосберегающего материала и определиться, какой толщины возводить стену, и каким теплосберегающим материалом ее утеплять.

От чего зависит теплопроводность

Проводимость тепла рассчитывают из количества тепловой энергии, проходящей через площадь 1 кв. м. и толщиной 1 м при разнице температуры внутри и снаружи в один градус. Испытания проводят в течение 1 часа.

Проводимость тепловой энергии зависит от:

  • физические свойства и состав вещества;
  • химического состава;
  • условий эксплуатации.

Теплосберегающие материалы с показателем менее 17 ВТ / (м · ° С).

Выполняем расчеты

Расчет толщины стен по теплопроводности является важным фактором в строительстве. При проектировании здания архитектор рассчитывает толщину стен, но это стоит дополнительных денег. Чтобы сэкономить, можно разобраться, как рассчитать нужные показатели самостоятельно.

Скорость передачи тепла зависит от компонентов, входящих в его состав. Сопротивление передачи тепла должно быть больше минимального значения, в нормативном документе «Тепловая изоляция зданий».

Рассмотрим, как рассчитать толщину стены в зависимости от применяемых в строительстве материалов.

δ это толщина материала используемого для строительства стены;

λ показатель удельной теплопроводности, рассчитывается в (м2 · ° С / Вт).

Когда приобретаете стройматериалы, в паспорте на них обязательно должен быть указан коэффициент теплопроводности.

Значения параметров для жилых домов указаны в СНиП II-3-79 и СНиП 23-02-2003.

Допустимые значения в зависимости от региона

Минимально допустимое значение проводимости тепла для различных регионов указано в таблице:

.
Показатель теплопроводности Регион
1 2 м2 • ° С / Вт Крым
2 2,1 м2 • ° С / Вт Сочи
3 2,75 м2 • ° С / Вт Ростов — на — Дону
4 3,14 м2 • ° С / Вт Москва
5 3,18 м2 • ° С / Вт Санкт — Петербург

У каждого материала есть свой показатель проводимости тепла. Чем он выше, тем больше тепла пропускает через этот материал.

Показатели теплопередачи для различных материалов

Величины проводимости тепла материалы и их плотность указаны в таблице:

Материал Величина теплопроводности Плотность
Бетонные 1,28—1,51 2300—2400
Древесина дуба 0,23—0,1 700
Хвойная древесина 0,10—0,18 500
Железобетонные плиты 1,69 2500
Кирпич с пустотами керамический 0,41—0,35 1200–1600

Теплопроводность строительных материалов зависит от их плотности и воздуха.Одни и те же материалы, изготовленные разными производителями, поэтому коэффициент нужно смотреть в инструкции к ним.

Расчет многослойной конструкции

Если стену будем строить из различных материалов, допустим, кирпич, минеральная вата, штукатурка, рассчитывать величины следует для каждого отдельного материала. Зачем полученное число суммировать.

В этом случае стоит работать по формуле:

Rобщ = R1 + R2 +… + Rn + Ra, где:

R1-Rn- термическое сопротивление слоев разных материалов;

Ra.l– термосопротивление закрытой воздушной прослойки. Величины можно узнать в таблице 7 п. 9 в СП 23-101-2004. Прослойка воздуха не всегда обеспечена при постройке стен. Подробнее о расчетах смотрите в этом видео:

На основании этих подсчетов можно сделать вывод о том, можно ли применить выбранные стройматериалы, и какой они должны быть толщины.

Последовательность действий

Первым делом, нужно выбрать строительные материалы, которые будете использовать для постройки дома.После этого рассчитываем термическое сопротивление стены по описанной выше схеме. Полученные величины следует сравнивать с данными таблиц. Если они совпадают или оказываются выше, хорошо.

Если величина ниже, чем в таблице, тогда нужно увеличить толщину утеплителя или стены, и снова выполнить подсчет. Когда в конструкции присутствует воздушная прослойка, следует брать слои, находящиеся между воздушной камерой и улицей.

Как выполнить подсчеты на онлайн калькуляторе

, чтобы получить нужные значения, стоит ввести в онлайн калькулятор регион, в котором будет эксплуатироваться, выбранный материал и получить нужную толщину стен.

В сервис занесены сведения по каждой индивидуальной зоне:

  • т воздуха;
  • средняя температура в отопительный сезон;
  • длительность отопительного сезона;
  • влажность воздуха.

Температура и влажность внутри помещения - одинаковы для каждого региона

Сведения, одинаковые для всех регионов:

  • температура и влажность воздуха внутри помещения;
  • коэффициенты теплоотдачи внутренних, наружных поверхностей;
  • перепад температур.

Чтобы дом был теплым, и в нем сохранялся здоровый микроклимат, при выполнении строительных работ нужно обязательно выполнять расчет теплопроводности материалов стен. Это несложно сделать самостоятельно или воспользовавшись онлайн калькулятором в интернете. Подробнее о том, как пользоваться калькулятором, смотрите в этом видео:

Для гарантированного точного определения толщины стен можно обратиться в строительную компанию. Ее специалисты выполнят все необходимые расчеты согласно требованиям нормативных документов.

Теплопроводность строительных материалов: таблица коэффициентов

Время чтения: 6 минут Нет времени?

Отправим материал вам на e-mail

Любые строительные работы начинаются с создания проекта. При этом предполагается размещение в здании, так и рассчитываются главные теплотехнические показатели. От данных значений зависит, насколько будущая постройка будет теплой, долговечной и экономичной. Позволит определить теплопроводность материалов - в которой отображены основные коэффициенты.Правильные расчеты гарантией удачного строительства и создания благоприятного микроклимата в помещении.

Чтобы дом был теплым без утеплителя, потребуется определенная толщина стен, которая отличается в зависимости от вида материала

Теплопроводность: понятие и теория

Теплопроводность представляет собой процесс перемещения тепловой энергии от прогретых частей к холодным. Обменные процессы происходят до полного равновесия температурного значения.

Комфортный микроклимат в доме зависит от качественной теплоизоляции всех поверхностей

Процесс теплопередачи проходит через промежутки времени, в течение которого выравниваются температурные значения. Чем больше времени проходит, тем ниже теплопроводность строительных материалов, результаты которых отображает таблицу. Для определения данного показателя используется такое понятие как коэффициент теплопроводности. Он определяет, какое количество тепловой энергии проходит через единицу площади поверхности.Чем данный показатель больше, тем с большей скоростью будет остывать здание. Таблица теплопроводности нужна при проектировании защиты постройки от теплопотерь. При этом можно снизить эксплуатационный бюджет.

Потери тепла на разных участках постройки будут отличаться

Полезный совет! При постройке домов стоит использовать сырье с минимальной проводимостью тепла.

От чего зависит величина теплопроводности?

От факторов факторов зависит значение теплопроводности строительных материалов.Таблица коэффициентов, представленная в нашем обзоре, это наглядно показывает.

Наглядный пример демонстрирует свойство теплопроводности

На данный показатель оказывают влияние следующие параметры:

  • более высокая плотность прочному взаимодействию частиц друг с другом. При этом уравновешивание температуры происходит более быстро. Чем плотнее материал, тем лучше пропускается тепло;
  • пористость сырья свидетельствует о его неоднородности.При тепловой энергии через подобную реакцию охлаждение будет небольшим. Внутри гранул находится только воздух, который обладает минимальным качеством. Если поры маленькие, то при этом затрудняется передача тепла. Но повышается значение теплопроводности;
  • при повышенной и промокании здания показатель прохождения тепла будет выше.

Чем ниже показатель теплопроводности строительного сырья, тем уютнее и в помещении

Использование значений теплопроводности на практике

Материалы, используемые в строительстве, могут быть конструкционными и теплоизолирующими.

Существует огромное количество материалов с теплоизолирующими свойствами

Самое большое значение теплопроводности у конструкционных материалов, которые используются при возведении перекрытий, стен и потолков. Если не использовать сырье с теплоизолирующими свойствами, то для сохранения тепла необходимого толстого слоя утеплителя для возведения стен.

Часто для утепления строений используются более простые материалы

Поэтому при возведении постройки стоит использовать дополнительные материалы.При этом значение имеет теплопроводность строительных материалов, таблица показывает все значения.

В некоторых случаях более эффективным утепление снаружи

Полезная информация! Для построек из древесины и пенобетона не обязательно использовать дополнительное утепление. Даже применяя низкопроводный материал, толщина сооружения не должна быть менее 50 см.

Особенности теплопроводности готового строения

Планируя проект будущего дома, нужно обязательно учесть возможные потери тепловой энергии.Большая часть тепла уходит через двери, окна, стены, крышу и полы.

В многоквартирных домах потери тепла будут отличаться по с частным строением

Если не выполнять расчеты по теплосбережению дома, то в помещении будет прохладно. Рекомендуется постройки из кирпича, бетона и постройки примерно утеплять.

Утепление построек из бетона или повышает комфортные условия внутри здания

Полезный совет! Перед тем как утеплять жилище, необходимо продумать качественную гидроизоляцию.При этом даже повышенная влажность не повлияет на особенности теплоизоляции в помещении.

Разновидности утепления конструкций

Теплое здание получится при оптимальном сочетании конструкции из прочных материалов и качественного теплоизолирующего слоя. К подобным устройствам можно отнести следующие:

  • при возведении каркасной постройки, используемая древесина обеспечивает жесткость здания. Утеплитель прокладывается между стойками.В некоторых случаях применяется утепление снаружи здания;

Монтажные работы по утеплению каркасного сооружения требуют дополнительных конструктивных элементов

  • здание из стандартных материалов: шлакоблоков или кирпича. При этом утепление часто проводится по наружной стороне.

Особенности монтажа теплоизолирующего материала с внутренней стороны

Как определить коэффициенты теплопроводности строительных материалов: таблица

Помогает определить коэффициент теплопроводности строительных материалов - таблица.В ней собраны все значения самых распространенных материалов. Используя подобные данные, можно рассчитать толщину данные и инструмент утеплитель. Таблица значений теплопроводности:

Необходимые коэффициенты для самых различных материалов

Для определения теплопроводности используются специальные ГОСТы. Значение данного показателя отличается в зависимости от вида бетона. Если материал имеет показатель 1,75, то пористый состав шириной 1,4.Если раствор выполнен с применением каменного щебня, то его значение 1,3.

Технические характеристики утеплителей для бетонных полов

О значении теплопроводности можно судить по сравнительным характеристикам

Полезные рекомендации

Потери через потолочные конструкции значительны для проживающих на последних этажах. К слабым участкам относится пространство между перекрытиями и стеной. Существуют участки считаются мостиками холода.Если над квартирой присутствует технический этаж, то при этой тепловой энергии меньше.

Выполняя утепление потолка на веранде или террасе, можно использовать более легкие стройматериалы

Утепление потолочного перекрытия на верхнем этаже создается снаружи. Также потолок можно утеплить внутри квартиры. Для этого применяемого пенополистирол или теплоизоляционные плиты.

При утеплении потолка, стоит подобрать материал для пароизоляции и для гидроизоляции

Прежде чем утеплять любые поверхности, стоит узнать теплопроводность строительных материалов, таблица СНиПа поможет в этом.Утеплять напольное покрытие не так сложно как другие поверхности. В качестве утепляющих материалов такие материалы как керамзит, стекловата ил пенополистирол.

Создание теплого пола требует особых знаний. Важно учитывать высоту и толщину материалов

Чтобы качественно утеплить квартиру на последних этажах, можно полноценно использовать возможности центрального отопления. При этом важно повысить отдачу тепло от радиаторов. Для этого стоит воспользоваться советами:

  • если какая-то часть батарейки холодная, то требуется спустить воздух.При этом открывается специальный клапан;
  • , чтобы проникало внутрь дома, рекомендуется установить защитный экран с покрытием из фольги;
  • для свободной циркуляции подогретого воздуха не стоит радиаторы загромождать мебелью или шторами;
  • если снять декоративный экран, то теплоотдача увеличиться на 25%.

Выбор качественных радиаторов позволяет лучше сберечь тепло в помещении

Тепловые потери через входные двери составлять до 10%.При этом значительное количество тепла тратится на воздушные массы, которые поступают снаружи. Для устранения сквозняков надо переустановить изношенные уплотнители и щели, чтобы появиться между стеной и коробом. В данном случае дверное полотно можно обить, а щели заполнить с помощью монтажной пены.

Выбор утеплителя зависит от самого материала двери

Одним из основных источников теплопотерь являются окна. Если рамы старые, то сквозняки. Через оконные проемы теряется около 35% тепловой энергии.Для качественного утепления применяются двухкамерные стеклопакеты. К другим способам относится утепление щелей монтажной пеной, оклейка мест стыков с рамой специальным уплотнителем и нанесение силиконового герметика. Правильное и комплексное утепление является гарантией комфортного и теплого дома, в котором не появится плесень, сквозняки и холодный пол.

Экономьте время: отборные статьи каждую неделю по почте

Теплопроводность строительных материалов, их плотность и теплоемкость

Приведена обширная таблица теплопроводности строительных материалов, а также плотность и удельная теплоемкость материалов в сухом состоянии при атмосферном давлении и температуре 20… 50 ° С (если не указана другая температура). Значения даны для более 400 материалов!

Следует обратить внимание на теплопроводность строительных материалов в таблице, как эта характеристика, наряду с их плотностью, является стандартной. Особенно теплопроводность важна для строительных материалов применяемых в качестве теплоизоляции при утеплении строительных конструкций.

Теплопроводность строительных материалов зависит от их пористости и плотности. Чем меньше плотность, тем ниже теплопроводность материала , поэтому низкая теплопроводность свойственна пористым и легким материалам (значения плотности строительных материалов, металлов и сплавов, продуктов и других веществ).

Например, в таблице теплопроводности материалов и утеплителей можно использовать следующие строительные материалы с низким показателем коэффициента теплопроводности - это аэрогель (от 0,014 Вт / (м · град) ), стекловата, пенополистирол пеноплэкс и вспененный каучук (от 0,03 Вт / (м · град) ), теплоизоляция МБОР (от 0,038 Вт / (м · град) ), газобетон и пенобетон (от 0,08 Вт / (м · град) ).

Определение коэффициента теплопередачи материалов

Для чего подбирают определенную толщину стены дома?

Естественно для обеспечения необходимых условий проживания:

- прочность и устойчивость;
- её теплотехнические характеристики;
- комфортности проживания в помещении со стенами из данного материала.

Согласно СНИПу 23-02-2003 нормативное значение сопротивления теплопередаче внешней стены дома зависит от региона. В таблице необходимое сопротивление теплопередаче наружней стены в Красноярске будет 4,84 м2 · ° C / В.

Вычисляемое реальное сопротивление теплопередачи стены дома

Значение коэффициента теплопередачи зависит от типа и толщины каждого взятого материала, используемого для их возведения. Для определения этого коэффициента использовать показатель Λ - W / (м² · K), т.е нужно толщину материала (м) разделить коэффициент теплопроводности.

Пример:
Определим коэффициент теплопередачи наружней стены из 3D-панелей

Пенополистирол ПСБ-С-25-300 мм

Цементная штукатурка - 250 мм

1. В первую очередь следует определить факторы теплопроводности применяемых материалов. Выбираем из таблицы:
пенополистирол ПСБ-С25 - 0,038 Вт / м * К
штукатурка цементная - 0,9 Вт / м * К

2. Теперь определяем коэффициенты сопротивления теплопередачи по формуле:

R = D / λ, где D - толщина слоя в м; λ - коэффициент теплопроводности Вт / (м² · K) взятый из таблицы

0,30 / 0,038 = 7,89
0,25 / 0,9 = 0,28

Наименование материала Толщина материала, м Коэффициент теплопроводности, Вт / м * К 916 Коэффициент30 сопротивления теплопередачи, м2 ° С / Вт
Пенополистирол ПСБ-С25 0,30 0,038 7,89
Штукатурка цементная 0,25 0,9 0,28

3.Теперь просуммируем новый коэффициент сопротивления теплопередачи наружней стены 7,89 + 0,28 = 8,17 Вт / (м² · К)

Коэффициент сопротивления теплопередачи наружной стены

из 3D-панелей 8,17 Вт / (м² · K) Рекомендуемое значение для Красноярска 4,84 (из таблицы), таким образом стена из 3D-панелей не только удовлетворяет «строгому» СНиП 23-02 -2003, но превосходит этот показатель, что гарантирует комфортное проживание в таком доме и позволяет экономить деньги на отопление и кондиционирование.

Определяем толщину стены из других строительных материалов она соответствовала коэффициенту сопротивления теплопередачи наружней стены 8,17 Вт / (м² · К), как в 3D-панелях.

Используем формулу: D = λ * R, где
D - толщина слоя в м;
λ - коэффициент теплопроводности, Вт / (м² · K) взятый из таблицы;
R - Коэффициент сопротивления теплопередачи, м2 ° С / Вт (в нашем случае это 8,17)

Наименование материала Коэффициент теплопроводности, Вт / м * К Толщина стены, м
3D-панель 0,55
Липа, береза, клен, дуб (15% влаж) 0,15 1,23
Керамзитобетон 0,2 1,63
Пенобетон 1000 кг / м3 0,3 2,45
Сосна и ель вдоль волокон 0,35 2,86
Дуб вдоль волокон 0,41 3,35
Кладка из кирпича на цементно-песчасном растворе 0,87 7,11
Железобетон 1,7 13,89

Мы видим из таблицы, что при одинаковом сопротивлении сопротивление теплопередачи 8,17 м2 ° С / толщина стен из различных строительных материалов разная, что влияет на размеры и стоимость дома.

Толщина стен из 3D-панелей 550 мм, а если взять кирпич без утеплителя, то нужно стоить толщину стены 7110 мм.

Нормы теплопроводности стены

Автор Евгения На чтение 21 мин. Опубликовано

Нормы теплопроводности стен

Расчет толщины для наружных стен жилого дома

Часть 1. Сопротивление теплопередаче - первичный критерий определения толщины стен

Чтобы определится с высокой стеной, которая необходима для обеспечения нормам энергоэффективности, рассчитывают сопротивление теплопередаче проектируемой конструкции, согласно раздела 9 «Методика проектирования тепловой защиты зданий» СП 23-101-2004.

Сопротивление теплопередаче - это свойство материала, которое показывает, насколько способно удерживать тепло данный материал. Это удельная величина, которая показывает насколько медленно теряется тепло ваттах при прохождении теплового потока через единичный объем при перепаде температур на стенках в 1 ° С. Чем выше значение данного коэффициента - тем «теплее» материал.

Все стены (несветопрозрачные ограждающие конструкции) считаются термоспротивлением по формуле:

R = δ / λ (м 2 · ° С / Вт), где:

δ - толщина материала, м;

λ - удельная теплопроводность, Вт / (м · ° С) (можно взять из паспортных данных либо из таблиц).

Полученную R общ сравнивают с табличным значением в СП 23-101-2004.

Чтобы ориентироваться на нормативный документ необходимо выполнить расчет количества тепла, необходимого для обогрева здания. Он выполняется по СП 23-101-2004, получаемая величина «градусо · сутки». Правила рекомендуют следующие соотношения.

Таблица 1. Уровни теплозащиты рекомендуемых ограждающих конструкций наружных стен

Сопротивление теплопередаче (м 2 · ° С / Вт) / область применения (° С · сут)

Двухслойные с наружной теплоизоляцией

Трехслойные с изоляцией в середине

С невентили- руемой атмосферной прослойкой

С вентилируемой атмосферной прослойкой

Керамзитобетон (гибкие связи, шпонки)

Блоки из ячеистого бетона с кирпичной облицовкой

. В числителе (перед чертой) - ориентировочные значения приведенного сопротивления стены, в знаменателе (за чертой) - предельные значения градусо-суток отопительного периода, при которых может быть применена данная конструкция стены.

Полученные результаты необходимо сверить с нормами п. 5. СНиП 23-02-2003 «Тепловая защита зданий».

Также следует учитывать климатические условия зоны, где возводится: для разных регионов разные требования из-за разных температурных и влажностных режимов.Т.е. толщина стены из газоблока не должна быть одинаковой для приморского района, средней полосы России и крайнего севера. В первом случае необходимо скорректировать теплопроводность с учетом температуры (в большую сторону: повышенная влажность снижает термосопротивление), во втором - можно оставить «как есть», в третьем - обязательно, что теплопроводность материала вырастет из-за большего перепада температур.

Часть 2. Коэффициент теплопроводности материалов стен

Коэффициент теплопроводности материалов стен - эта величина, которая показывает удельную теплопроводность материала стен, т.е. сколько теряется тепла при прохождении теплового потока через условный единичный объем с разницей температур на его противоположных поверхностях в 1 ° С. Чем ниже значение коэффициента теплопроводности стен - тем здание будет теплее, чем выше значение - тем больше будет введено мощность в системе отопления.

По сути, это величина обратная термическому сопротивлению, рассмотренному в части 1 настоящей статьи. Но это касается только удельных величин для идеальных условий. На реальный коэффициент теплопроводности для конкретного материала влияет ряд условий: перепад температур на стенках материала, внутренняя неоднородная структура, уровень увлаж (увеличивает его теплопроводность и, соответственно, увеличивает его теплопроводность) и многие другие факторы.Как правило, табличная теплопроводность необходимо уменьшить минимум на 24% для достижения оптимальной конструкции для умеренных климатических зон.

Часть 3. Минимально допустимое значение сопротивления стен для различных климатических зон.

Минимально допустимое термосопротивление рассчитывается для анализа теплотехнических свойств проектируемой стены для различных климатических зон. Это нормируемая (базовая) величина, которая показывает, каким должно быть термосопротивление стены в зависимости от региона.Сначала вы выбираете материал для конструкции, просчитываете термосопротивление своей стены (часть 1), а потом сравниваете с табличными установленными, содержащимися в СНиП 23-02-2003. В случае, если меньшее значение меньше установленного, то необходимо либо увеличить толщину стены, либо утеплить стену теплоизоляционным слоем (например, минеральной ватой).

Согласно п. 9.1.2 СП 23-101-2004, минимально допустимое сопротивление теплопередаче R о (м 2 · ° С / Вт) ограждающей конструкции рассчитывается как

R 1 = 1 / α вн , где α вн - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт / (м 2 × ° С), принимаемый по таблице 7 СНиП 23-02-2003;

R 2 = 1 / α внешняя , где α внешняя - коэффициент теплоотдачи наружной поверхности защитной конструкции для условий холодного периода, Вт / (м 2 × ° С), принимаемый по таблице 8 СП 23-101- 2004;

R 3 - общее термосопротивление, расчет которого описан в части 1 настоящей статьи.

При наличии ограждающей конструкции прослойки, вентилируемой наружной поверхности, слои конструкции, расположенные между воздушной прослойкой и наружной поверхностью, в этом расчете не учитываются. А на поверхности конструкции, обращенной в сторону вентилируемым воздухом снаружи прослойки, следует принимать коэффициент теплоотдачи α внеш равным 10,8 Вт / (м 2 · ° С).

Таблица 2. Нормируемые значения термосопротивления для стен по СНиП 23-02-2003.

Жилые здания для различных регионов РФ

Градусо-сутки отопительного периода, D, ° С · сут

Нормируемые значения сопротивления теплопередаче, R, м 2 · ° С / Вт, ограждающие конструкции для стен

Астраханская обл., Ставропольский край, Краснодарский край

Белгородская обл., Волгоградская обл.

Алтай, Красноярский край, Москва, Санкт-Петербург, Владимирская обл.

Нормируемое сопротивление теплопередаче по СНиП - таблица

Чтобы построить теплый дом - требуется утеплитель. Против этого уже никто не возражает. В современных условиях построить дом, отвечающий требованиям СНиП, без применения утеплителя невозможно.

То есть, деревянный или кирпичный дом, конечно, построить возможно.И строят все также. Однако соответствующий требованиям Строительных Норм и Правил, коэффициент сопротивления теплопередаче стенок должен быть не менее 3,2. А это 150 см обычной кирпичной стены.

Для чего, спрашивается, построить «крепостную стену» в полтора метра, когда можно получить такого же показателя R = 3,2 использовать всего 15 см высокоэффективного утеплителя - базальтовой ваты или пенопласта?

А если вы проживаете не в Подмосковье, в Новосибирской области или в ХМАО? Тогда для вас коэффициент сопротивления теплопередаче для стен будет другим.Каким? Смотрите таблицу.

Таблица 4. Нормируемое сопротивление теплопередаче СНиП 23-02-2003 (текст документа):

Внимательно смотрим и комментируем. Если что-то непонятно, задает вопросы через ФОРМУ СВЯЗИ или пишем в адрес редактора сайта - ответ будет у вас на почте или в разделе НОВОСТИ.

Итак, в данной таблице нас интересует два вида помещений - жилые и бытовые. Жилые помещения, это, понятно, в жилом доме, который должен соответствовать требованиям СНиП.А бытовые помещения - это утепленные и отапливаемые баня, котельная и гараж. Сараи, кладовые и прочие хозяйственные постройки утеплению не подлежат, а значит и показатели по теплосопротивлению стен и перекрытий для них нет.

Все требования, регламентирующие приведенной сопротивлениялопередаче по СНиП, разделяются по регионам. Регионы отличаются от друга продолжительностью отопительного сезона в холодное время года и предельными отрицательными температурами.

Таблицу, в которой указаны градусо-сутки отопительного для всех основных городов России, можно увидеть в конце материала (Приложение 1).

Для примера Московская область относится к региону с показателем D = 4000 градусо-суток отопительного периода. Для этого региона установлены следующие показатели СНиП сопротивления теплопередаче (R):

  • Стены = 2,8
  • Перекрытия (пол 1 этажа, чердак или потолок мансарды) = 3,7
  • Окна и двери = 0,35

Чтобы сделать расчет толщины утеплителя, использовать формулу расчета и таблицу для основных утеплителей, применяемых в строительстве.Все эти материалы есть на нашем сайте - доступны при переходе по ссылкам.

С расчетами по стоимости утепления все предельно просто. Берем сопротивление прочности теплопередаче и подбираем такой утеплитель, который при своей минимальной толщине будет устраивать нас по бюджету и вписываться в требования СНиП 23-02-2003.

Смотрим теперь градусо-сутки отопительного сезона для своего города, в котором вы проживаете. Так как фактическая зимняя температура в городах 2-3 градуса выше, чем в области, можно использовать значения на 2-3 градуса выше.Этим способствуют большие теплопотери на теплотрассах и выброс тепла в атмосферу тепловыми электростанциями.

Таблица 4.1. Градусо-сутки отопительного сезона для основных городов РФ (Приложение 1):

Чтобы использовать эту таблицу в расчетах, где фигурирует нормируемое сопротивление теплопередаче, можно использовать средние значения внутренней температуры помещений в + 22С.

Но тут уж, как говорится, на вкус и цвет - кто-то любит, чтобы было тепло и ставит регулятор по воздуху своего газового котла на + 24С.А кто-то привык жить в более прохладном доме и держит температуру в помещениях на уровне в + 19С. Как видите, чем прохладнее постоянная температура в помещении, тем меньше у вас уходит газа или дров на отопление своего дома.

Кстати, доктора нам говорят, что жить в доме при температуре +19С гораздо больше, чем при + 24С.

Нормы теплопроводности стены

Насколько хорошо наружные стены «хранят» внутри дома показывает сопротивление теплопередаче. Рекомендуемое значение сопротивления теплопередаче внешней стены дома определяется в СНиП 23-02-2003 и зависит от размера градусо-суток отопительного периода данного района, т.е. зависит от региона, в котором строится дом.

В этом СНИП приведена Таблица 4 с округлёнными значениями градусо-суток отопительного периода и соответстующим значением сопротивления теплопередаче р., Требование . Если число градусосуток некруглое, то согласно СНИП R req вычисляется по формуле:

Значения коэффициентов a и b приведены там же в СНиП 23-02-2003. D d - это градусо-часы отопительного периода, значение этого параметра вычисляется по формуле:

Здесь t int - это температура внутри дома; t ht - средняя температура снаружи за весь отопительный период; z ht - количество суток отопительного периода.

Приведу примерные минимальные значения сопротивления теплопередаче наружных стен для жилых зданий некоторых регионов России по СНиП. Напоминаю, что в ИЖС следует этот строгий СНИП необязательно.

Город Необходимое сопротивлениелопередаче по новому СНИП, м 2 · ° C / Вт
Москва 3,28
Краснодар 2,44
Сочи 1, 79
Ростов-на-Дону 2,75
Санкт-Петербург 3,23
Красноярск 4,84
Воронеж 3,12
Якутск 5,28
Иркутск 4,05
Волгоград 2,91
Астрахань 2,76
Екатеринбург 3,65
Нижний Новгород 3,36
Владивосток 3,25
Магадан 4,33
Челябинск 3,64 9 0041
Тверь 3,31
Новосибирск 3,93
Самара 3,33
Пермь 3,64
Уфа 3,48
Казань 3,45
Омск 3,82

Чтобы определить сопротивление теплопередаче стены, нужно разделить толщину материала (м) на коэффициент теплопроводности материала (/ (м · ° C) ).Чтобы получить общее значение сопротивления теплопередаче всей стены, стена многослойная.

Допустим, у нас стена построена из крупноформатных керамических блоков (коэффициент теплопроводности 0,14 Вт / (м · ° C) толщиной 50 см, внутри гипсовая штукатурка 4 см (коэффициент теплопроводности 0,31 Вт / (м · ° C) ), снаружи цементно-песчаная штукатурка 5 см (коэффициент теплопроводности 1,1 Вт / (м · ° C)). Считаем:

R = 0,5 / 0,14 + 0,04 / 0,31 + 0,05 / 1,1 = 3,57 + 0,13 + 0,04 = 3,74 м 2 · ° C / Вт

Рекомендуемое значение R req для Москвы 3,28, для Ростова-на-Дону 2,75, таким образом в этих регионах наша стена удовлетворяет даже «строгому» СНиП 23-02-2003.

Что будет, если сопротивление теплопередаче вашей стены в частном доме не соответствует требуемому значению по СНиП 23-02-2003? Ничего не случится, дом ваш не развалится, вы не замёрзнете. Это означает, что вы больше будете платить за отопление. А вот насколько больше - зависит от типа топлива для котла и цены на него.

приведенное сопротивление теплопередаче стены может встретиться выражение . Что в данном случае означает слово «приведенное»? Дело в том, что стены не бывают однородными, стена это не идеально одинаковый абстрактный объект.Есть входящие внутрь стены, перекрытия, холодные оконные перемычки, какие-то детали на фасаде, металлические крепежи в стене и другие так называемые теплотехнические неоднородности. Все они обычно на теплопроводность и сопротивление теплопередаче отдельных участков стены дома, причем в худшую сторону.

По этой причине используется приведенное сопротивление теплопередаче стены (неоднородной). Т.е.получается, что рассчитанное сопротивление теплопередаче без учета теплотехнических неоднородностей будет в большинстве случаев реальное, т.е. приведенное сопротивление теплопередаче.

Есть сложные методы расчета приведенного сопротивления теплопередаче, где учитываются стыки с перекрытиями, металлические крепежи утеплителей, примыкания к фундаменту и прочие факторы. Я писать их тут не буду, там пособие на десятки страниц с сотней формул и таблиц.

Что из этого следует? Необходимо строить будущую стену с сопротивлением теплопередаче, взятым «с запасом», чтобы подогнать его к реальному приведению теплопередаче.

Буду рад вашим комментариям по теме статьи, каким-то дополнениям.
Помните, автор - обычный человек, у меня не всегда есть время ответить, если задаете вопрос по своей стройке.

совпадают 25 последних комментариев. Показать все комментарии (39).

Дмитрий (07.02.2015 20:33)
Добрый вечер! С интересом читаю материалы на большом сайте. Спасибо Вам за проделанный труд. Посоветуйте, пожалуйста.Так как идет неуклонное ужесточение норм по утеплению стен, то скорее всего, на перспективу нежелательно рассматривать однослойные стены, как бы этого не хотелось. Встретился такой вариант: кладка 1,5 кирпича, зазор 10 см, облицовка полкирпича полнотелой керамики. Зазор заливается ППУ плотностью около 30 кг / м куб. С учетом высокой адгезии должен получиться монолит с R> 4. В закрытой конструкции ППУ разрушаться не должен, и таким образом, получается теплая стена с признаками однородной. Конечно, необходима качественная вентиляция.Подскажите, имеет ли право на жизнь данное решение?
Дмитрий (08.02.2015 18:17)
Дмитрий, по стеновому калькулятору посчитал - конденсат есть, но влагонакопление неопасное. Какой срок службы у ППУ, даже закрытого от солнца? Что с ним будет через 30 лет? И что вы понимаете под словом монолит? Будет две кирпичные кладки с ППУ между ними. Сопротивление теплопередаче, да, около 4.
Михаил (10.02.2015 13:41)
Дмитрий, добрый день! А что за числа (0,13 + 0,04) вы прибавили к 3,57?
Дмитрий (10.02.2015 16:36)
Михаил, это сопротивление теплопередаче наружной и внутренней штукатурок.
Руслан (10.04.2015 09:17)
Отличный сайт, только вот Читаю, читаю, а разобраться не могу.
Пирог: Сайдинг-20мм воздух-мембрана А- вата роклайт 100мм- воздух 50 мм- мембрана Б - имитация бруса 30 мм или дсп 20 мм.
Зимой замерзну? Живу в лен. области
Руслан (10.04.2015 09:22)
По тепловым характеристикам каменная вата 100 мм равна 400 мм дерева. Из расчета этого и строю.
В брусовом доме с толщиной стены 400 мм я бы точно не замёрз.
А почитав какие люди пироги выдумывают, засомневался.
Дмитрий (19.04.2015 22:22)
Руслан, прошу прощения за задержку с ответом, уезжал надолго.В каркасниках для тепла самое главное утеплитель, по нему и считайте.
http://www.homeideal.ru/data/karkasnyedoma.html

Соответственно сопротивление теплопередаче стены считайте по вате, остальным можно пренебречь:

0,1 м / 0,042 Вт / (м * гр.C) = 2, 38 м2 * гр.C / Вт

Маловато, но терпимо, хотя лучше, конечно, больше. Для Санкт-Петербурга сопротивление теплопередаче больше 3 рекомендуется по СНиП.

Руслан (22.04.2015 21:58)
Дмитрий, спасибо за ответ.
Конечно есть мысля снаружи проложить слой пенопласта (белого), а поверх сайдинг, но я так понял будет вата сыреть т.к. проницаемость разная. А вместе с ватой и весь каркас. Логично проложить изнутри, но с точки зрения экологичности.

П.С. Идеального дома не бывает. Всегда будет что-то, что сделает его просто хорошим.

Дмитрий (26.04.2015 00:03)
Руслан, не мудрите с ватой и пенопластом вместе.Выбирайте что-то одно. Я не рекомендуют пенопласт в вашем случае - читайте статью про ППС. Пенопласт должен закрываться с двух сторон негорючими материалами. К тому же в каркасниках утеплитель должен занимать плотно всё пространство без пропусков, с минватой это можно сделать.
Руслан (12.05.2015 08:01)
Ок.Дмитрий спасибо за ответ.
Мария (03.06.2015 00:15)
Здравствуйте! Понравился Ваш сайт! Подскажите, пожалуйста, если стена изнутри наружу керамический блок 51, облицовочный кирпич вплотную, достаточно это для теплоизоляции? И еще как с точки зрения паропроницаемости? Прочла статью про ККБ.Боюсь, что специалистов нормальных, кто бы мог построить хорошо из ККБ, найти не получится. Может есть какой-то вариант из кирпича в комбинации с ККБ, но так, чтобы строить было легче в использовании инструкции ?? Спасибо!
Дмитрий (03.06.2015 14:39)
Мария, здравствуйте.
51 блок + облицовочный вплотную - для европейской территории России сопротивление сопротивление теплопередаче такой стены будет нормальным.
С паропроницаемостью тоже всё будет хорошо, только кирпич облицовочный, покупайте многопустотный, а не полнотелый, у них несколько разные паропроницаемости.
Стройте всё по брошюре производителя, других вариантов нет.
Евгений (14.12.2015 00:52)
Вы приводите в таблице «Необходимое сопротивление теплопередаче по новому СНИП, м2 · ° C / Вт» - правильно «максимальное значение теплопотерь». Отсюда вывод: ваш пример не подходит ни где.
Светлана (06.04.2016 10:10)
Почему вы не учитываете коэффициент неоднородности ограждающей конструкции?
Евгений (10.05.2016 09:18)
Здравствуйте. Сайт отличный, всем знакомым буду советовать почитать. А о вермикулите и вермикулитовой штукатурке что нибудь знаете?
Андрей (26.01.2017 12:47)
Здравствуйте, нормальным будет такой пирог для дома ижс - облицовочный кирпич многопустотный (кладка в пол кирпича) вплотную через 10мм цементного раствора пеноблок d600 300мм внутренняя отделканяковой штукатуркой 10-15 мм. Город Тверь. Достаточно ли будет сопротивление теплопередачи?
Владимир (18.04.2017 14:43)
Где указано, что данный СНиП не обязателен для ИЖС?
Спасибо.
Андрей (07.07.2017 20:23)
Скажите пожалуйста, вот построил пристройки из газобетона д500 толщиной 30см.Нужно ли его утеплять? Я лично хочу обшить профлистом снаружи и всё.Нужен совет?
Андрей (07.07.2017 20:25)
Пристройки жилой 3м на 5.5м
Николай (24.01.2018 12:20)
Благодарю за глубоко продуманный и выстраданный собственный опыт сайт! Читаю - и появляются вопросы. У меня по периметру дома с трёх сторонних балконов шириной 1 метр (продолжение монолитной плиты межэтажного перекрытия), площадь 33 кв. м., получается, их надо утеплять сверху. снизу и с торцов? Чем - может быть ЭППС?
Сергей (31.01.2018 22:43)
Хм, расчет показывает, что даже при минимальной теплопроводности сосны (0.09) толщины стены в 0,2 и даже 0,25 м совершенно недостаточно для любого города. Макс. сопротивление получается не более 2,2.
А ведь 0,2 м - стандартная толщина стены из бруса, а 0,25 м используют в Сибири.

Другой расчет показывает, что достичь достижения сопротивления 3,28 (реком. Для Москвы) при теплопроводности сосны 0,14, толщина стены должна быть аж 46 см! Где вы видели деревянные дома с такими стенами?

Расчет теплопроводности стены

Чтобы определить, какой толщины возводить стену при постройке дома, нужно научиться рассчитать теплопроводность стен.Этот показатель зависит от использования строительных материалов, климатических условий.

Нормы толщины стен в южных и северных регионах будут различаться. Если не сделать расчет до начала строительства, то может оказаться так, что в доме зимой будет холодно и сыро, а летом слишком влажно.

Чтобы этого избежать, нужно высчитать коэффициент сопротивления теплопередачи материала для постройки стен и утеплителя.

Для чего нужен

Чтобы сэкономить на отоплении и создании здорового микроклимата в помещении, нужно правильно рассчитать толщину стен и утеплительных материалов, будем использовать при строительстве.По закону физики, когда на улице холодно, в помещении тепло, через стену и кровлю тепловая энергия выходит наружу.

Если неправильно рассчитать толщину стен, сделать их слишком тонкими и не утеплить, это приведет к негативным последствиям:

  • стены будут промерзать зимой;
  • на обогрев помещения будут затрачиваться значительные средства;
  • сместиться точка росы, что к образованию конденсата и влаж в помещении, заведется плесень;
  • летом в доме будет так же жарко, как и под палящим солнцем.

Чтобы избежать этих неприятностей, нужно перед началом строительства просчитать показатели теплопроводности материала и определиться, какие толщины возвести стену, и каким теплосберегающим материалом ее утеплять.

От чего зависит теплопроводность

Проводимость тепла рассчитывается исходя из количества тепловой энергии, проходящей через материал площадью 1 кв. м. и толщиной 1 м при разнице температуры внутри и снаружи в один градус. Испытания проводят в течение 1 часа.

Проводимость тепловой энергии зависит от:

  • физических свойств и состава вещества;
  • химического состава;
  • условий эксплуатации.

Теплосберегающие рассматриваемые материалы с показателем менее 17 ВТ / (м · ° С).

Выполняем расчеты

Расчет толщины стен по теплопроводности является важным фактором в строительстве. При проектировании здания архитектор рассчитывает толщину стен, но это стоит дополнительных денег.Чтобы сэкономить, можно разобраться, как рассчитать нужные показатели самостоятельно.

Скорость передачи тепла материалов зависит от компонентов, входящих в его состав. Сопротивление передачи тепла должно быть больше минимального значения, в нормативном документе «Тепловая изоляция зданий».

Рассмотрим, как рассчитать толщину стены в зависимости от применяемых в строительстве материалов.

δ это толщина материала используемого для строительства стены;

λ показатель удельной теплопроводности, рассчитывается в (м2 · ° С / Вт).

Когда приобретаете стройматериалы, в паспорте на них обязательно должен быть указан коэффициент теплопроводности.

Значения параметров для жилых домов указаны в СНиП II-3-79 и СНиП 23-02-2003.

Допустимые значения в зависимости от региона

Минимально допустимое значение проводимости тепла для различных регионов указано в таблице:

Показатель теплопроводности Регион
1 2 • ° С / Вт Крым
2 2,1 м2 • ° С / Вт Сочи
3 2,75 м2 • ° С / Вт Ростов — на — Дону
4 3,14 м2 • ° С / Вт Москва
5 3,18 м2 • ° С / Вт Санкт — Петербург

У каждого материала есть свой показатель проводимости тепла .Чем он выше, тем больше тепла пропускает через этот материал.

Показатели теплопередачи для различных материалов

Величины проводимости тепла материалы и их плотность указаны в таблице:

Материал Величина теплопроводности Плотность
Бетонные 1,28—1,51 2300—2400
Древесина дуба 0,23—0,1 700
Хвойная древесина 0,10—0,18 500
Железобетонные плиты 1, 69 2500
Кирпич с пустотами керамический 0,41—0,35 1200—1600

Теплопроводность строительных материалов зависит от их плотности и проч.Одни и те же материалы, изготовленные разными производителями, поэтому коэффициент нужно смотреть в инструкции к ним.

Расчет многослойной конструкции

Если стена будет строить из различных материалов, кирпич, минеральная вата, рассчитывать величину следует для каждого отдельного материала. Зачем полученное число суммировать.

В этом случае стоит работать по формуле:

Rобщ = R1 + R2 +… + Rn + Ra, где:

R1-Rn- термическое сопротивление слоев разных материалов;

Ra.l– термосопротивление закрытой воздушной прослойки. Величины можно узнать в таблице 7 п. 9 в СП 23-101-2004. Прослойка воздуха не всегда обеспечена при постройке стен. Подробнее о расчетах смотрите в этом видео:

На основании этих подсчетов можно сделать вывод о том, можно ли использовать выбранные стройматериалы, и какой они должны быть толщины.

Последовательность действий

Первым делом, нужно выбрать строительные материалы, которые будут использовать для постройки дома.После этого рассчитываем термическое сопротивление стены по описанной выше схеме. Полученные величины следует сравнивать с данными таблиц. Если они совпадают или оказываются выше, хорошо.

Если величина ниже, чем в таблице, нужно увеличить толщину утеплителя или стены, и снова выполнить подсчет. Когда в конструкции присутствует воздушная прослойка, следует брать слои, находящиеся между воздушной камерой и улицей.

Как выполнить подсчеты на онлайн калькуляторе

Чтобы получить нужные значения, стоит ввести в онлайн калькулятор регион, в котором будет эксплуатироваться постройка, выбранный материал и предполагаемую толщину стен.

В сервис занесены сведения по каждой климатической зоне:

  • т воздуха;
  • средняя температура в отопительный сезон;
  • длительность отопительного сезона;
  • влажность воздуха.

Температура и влажность внутри помещения - одинаковы для каждого региона

одинаковые для всех регионов:

  • температура и влажность воздуха внутри помещения;
  • коэффициенты теплоотдачи внутренних, наружных поверхностей;
  • перепад температур.

Чтобы дом был теплым, и в нем сохранялся здоровый микроклимат, при выполнении строительных работ нужно обязательно выполнять расчет теплопроводности материалов стен. Это несложно сделать самостоятельно или воспользовавшись онлайн калькулятором в интернете. Подробнее о том, как пользоваться калькулятором, смотрите в этом видео:

Для гарантированного точного определения толщины стенок можно обратиться в строительную компанию. Ее специалисты выполнят все необходимые расчеты согласно требованиям нормативных документов.

Толщина утеплителя для стен

Однослойные стены, выполненные только из обычного керамического или силикатного кирпича, не соответствуют современным нормативным параметрам по теплосбережению.

Для обеспечения требуемых теплозащитных характеристик наружных стен необходимо использовать эффективный утеплитель, установленный с наружной стороны или в толще конструкции стен.

Применение утеплителя, в многослойных конструкциях наружных стен, позволяет обеспечить необходимую теплозащиту стен во всех регионах России.За счет применения утеплителя потери тепла снижаются в 2 раза , уменьшается расход строительных материалов, уменьшается масса стеновых конструкций, а в помещении требуются санитарно-гигиенические условия, благоприятные и комфортные для проживания.

Расчет теплоизоляции стен

Способность ограждений сопротивления сопротивление потоку тепла, проходящему из помещения наружу, проявляет сопротивление теплопередачи R .

Требуемая толщина утеплителя наружной стены вычисляется по формуле:

  • α ут Вт - толщина утеплителя, м
  • R тр - нормируемое сопротивление теплопередаче наружной стены, м163 ° 2 ;
    (см.таблица 2)
  • δ - толщина несущей части стены, м
  • λ - коэффициент теплопроводности материала несущей части стены, / (м · ° С) (см. таблица 1)
  • λ ут - коэффициент теплопроводности утеплителя, Вт (м · ° С) (см. Таблица 1)
  • r - коэффициент теплотехнической однородности
    (для штукатурного фасада r = 0,9; для слоистой кладки r = 0,8)

Для многослойных конструкций в формуле (1) δ / λ следует заменить на сумму

δ i - толщина отдельного слоя многослойной стены;

λ i - коэффициент теплопроводности материала отдельного слоя многослойной стены.

При выполнении теплотехнического расчета системы утепления с воздушным зазором термическое сопротивление наружного облицовочного слоя и воздушного зазора не учитываются.

Таблица 1

9003 1 9 0036
Материал Плотность,
кг / м 3
Коэффициент теплопроводности
в сухом состоянии λ, Вт / (м · о С)
Расчетные коэффициенты теплопроводности
во влажном состоянии *
λ А ,
Вт / (м · о С)
λ Б ,
Вт / (м · о С)
Бетоны
Железобетон 2500 1,69 1,92 2,04
Газобетон 300 0,07 0,08 0,09
400 0,10 0,11 0,12
500 0,12 0,14 0,15
600 0,14 0,17 0,18
700 0,17 0,20 0,21
Кладка из кирпича
Глиняного обыкновенного на цементно-песчаном растворе 1800 песчано 0,56 0,70 0,81
Силикатного на цементно-цементно-растворе 1600 0,70 0,76 0,87
Керамического пустотного плотности 1400 кг / м 3 (брутто) песчано-песчаного цементно-растворе 1600 0,47 0,58 0 , 64
Керамического пустотного плотностью 1000 кг / м 3 (брутто) на цементно-песчаном растворе 1200 0,35 0,47 0,52
Силикатного одиннадцати-пустотного на цементно -песчаном растворе 1500 0,64 0,70 0,81
Силикатного четырнадцати-пустотного растворе на цементно-песчаном растворе 1400 0,52 0,64 0,76
Дерево
Сосна и поперечное волокно 500 0,09 0,14 0,18
Сосна и ель волокон 500 0,18 0,29 0,35
дублей волокон 700 0,10 0,18 0,23
Дуб вдоль волокон 700 0,23 0,35 0,41
Утеплитель
Каменная вата 130-145 0,038 0,040 0,042
Пенополистирол 15-25 0,039 0,041 0,042
Экструдированный пенополистирол 25-35 0,030 0,031 0,032

* λ А или λ Б принимается к расчету в зависимости от строительства города (см.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
