Требования к дымоходам газовых котлов: нормы, которые нужно знать

Одним из важнейших отделов отопительной системы, работающей на газе, является правильно устроенный дымоход. Не случайно работники газовой службы предъявляют строгие, но обоснованные требования к дымоходам газовых котлов. От устроенной должным образом системы зависит не только эффективная работа газового котла, но и безопасность жителей дома. При работе газовых приборов нет видимого дыма, как от приборов, работающих на твердом топливе, но это не значит, что отсутствует возможность скопления угарного газа. Он тем и опасен, что может негативно воздействовать на здоровье человека незаметно для него.

Требования к дымоходам газовых котлов

Владельцы частных домов обязательно должны знать, как устроена конструкция дымоотводящей системы в доме, где они проживают, для того, что осуществлять правильную ее эксплуатацию. А те, кто только собирается произвести установку газового отопительного прибора, должны быть заранее осведомлены о том, какие бывают дымоходы, и каким образом их устраивают, чтобы определиться, какой из них выбрать.

Виды дымоходных систем газовых котлов


На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход

Керамический дымоход в разрезе

Такие дымоходы имеют большое количество положительных качеств, которые особенно хорошо проявляются в случаях, когда работа по монтажу будет проводиться самостоятельно. Конструкция проста и надежна, легка в установке, имеет высокую степень пожаробезопасности и, что очень важно, вполне доступна по цене. Но, нужно отметить, что даже имея столько положительных сторон, керамические дымоходы не пользуется большой популярностью.

Требования к коаксиальным дымоходам газовых котлов

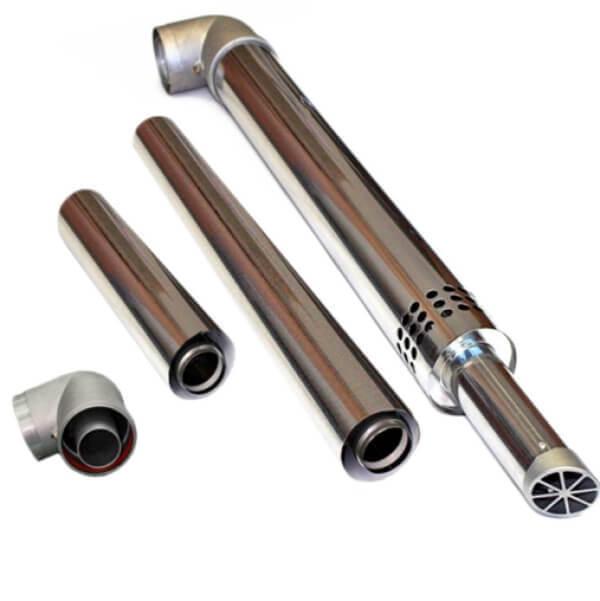

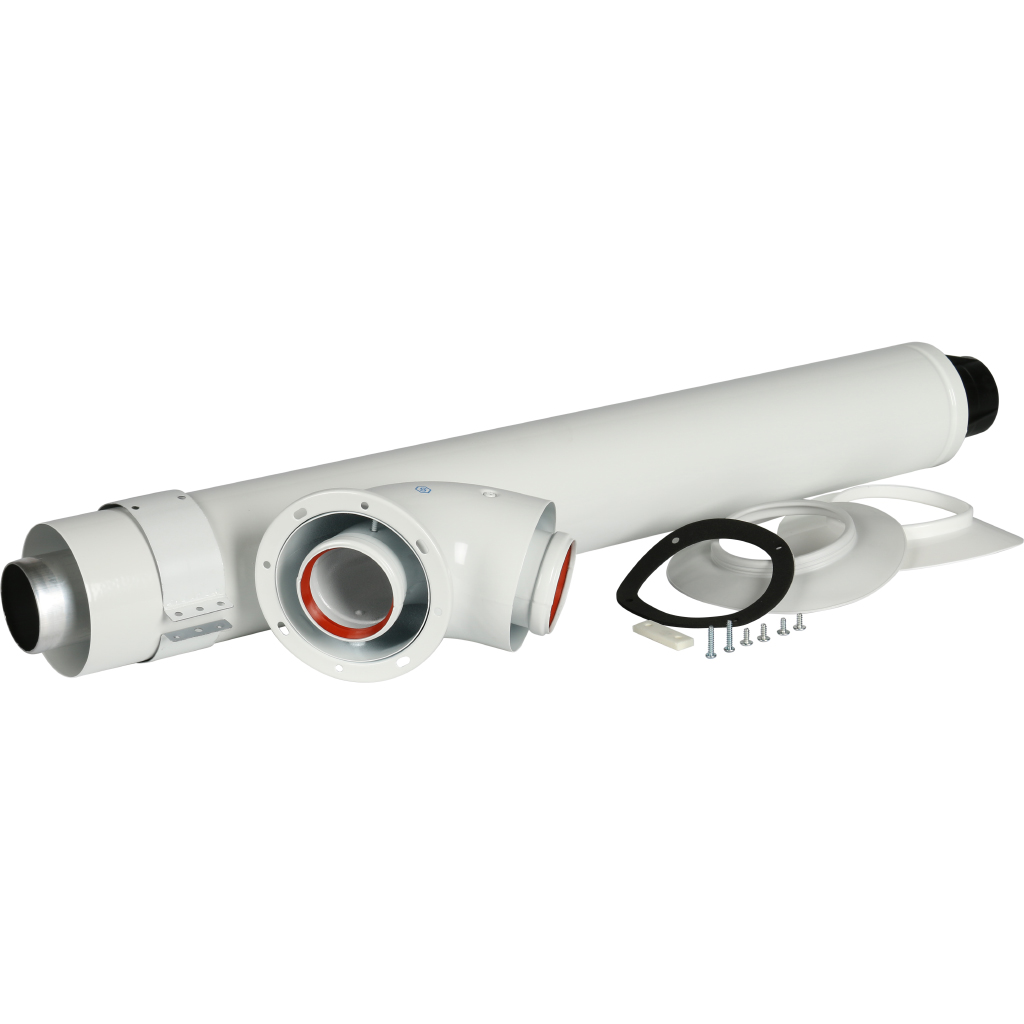

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках. Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе.

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

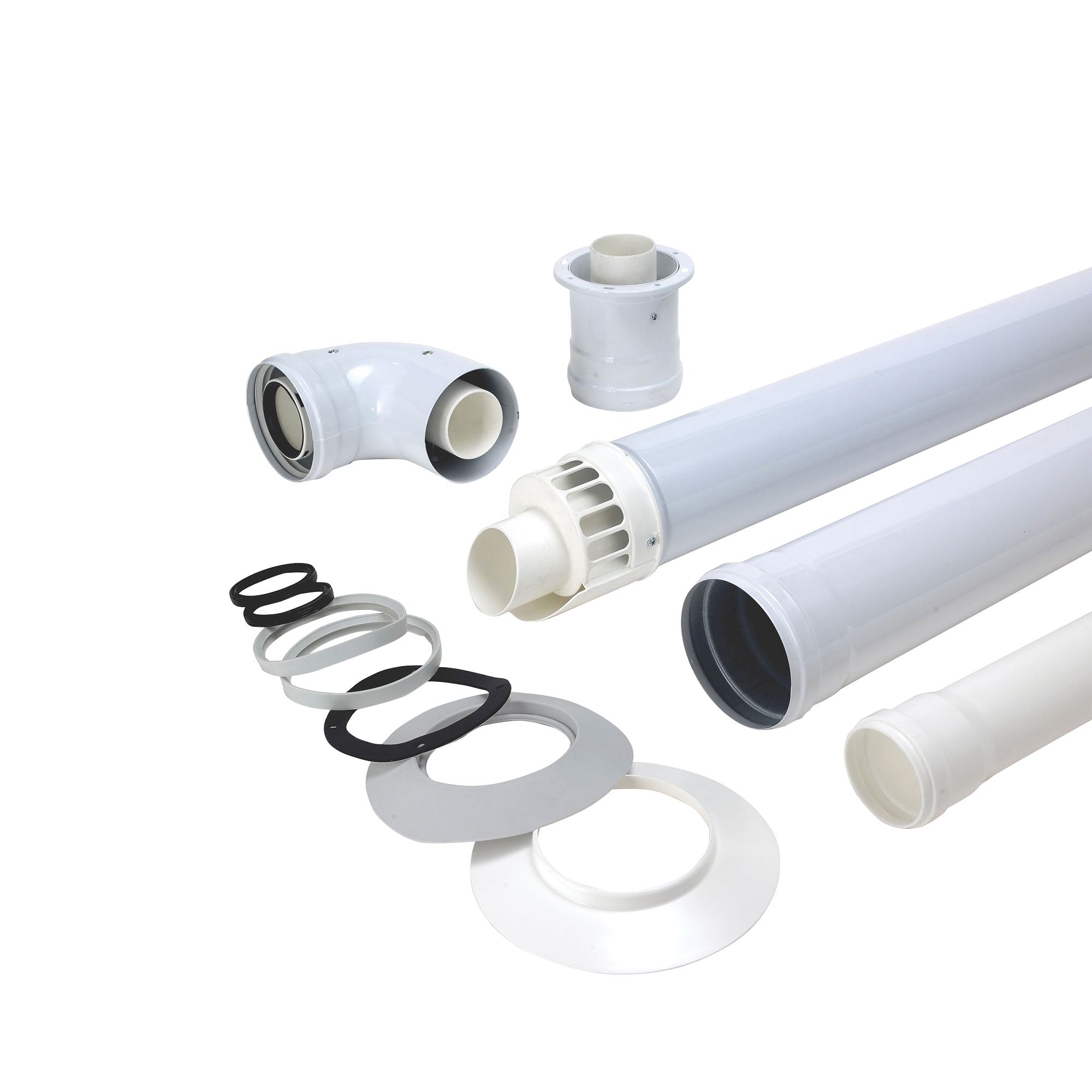

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

  • Соединительные патрубки, который соединяет трубу с котлом — переходники.
  • Трубы различной длины.
  • Проходные патрубки.
  • Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
  • Конусообразный наконечник.
  • Отводы.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

  • Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
  • В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
  • Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
  • Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
  • Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
  • Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
  • Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

  • Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

  • Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
  • Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
  • Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
  • Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
  • Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

 Монтаж системы дымоотвода происходит следующим образом:

  • Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
  • Далее устраиваются отверстия по разметкам для прохождения трубы.
  • Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
  • Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
  • Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
  • Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
  • Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
  • Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
  • Завершает конструкцию наконечник в виде конуса.
  • Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

  • Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
  • Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность. Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
  • Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
  • Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

  • Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
  • Преимуществом можно назвать безопасность этого элемента отопления.
  • Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
  • В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Как избежать скопления конденсата в дымоходе газового котла — видео урок



Любая часть отопительной системы должна быть устроена максимально аккуратно, и нельзя к этому относиться халатно. Поэтому, если нет опыта работы в этой области, лучше всего обратиться к специалисту, который знает свое дело, или в фирму, занимающуюся монтажом дымоходов.

Коаксиальные дымоходы: выбор, требования, правила монтажа

Коаксиальный дымоход имеет вид двух труб, одна из которых выводит продукты сгорания, а вторая обеспечивает приток воздуха для работы газового котла. Для такой работы необходима естественная циркуляция, если же она отсутствует, то устанавливают вентилятор для принудительной циркуляции. Трубы имеют разный диаметр, при этом одна вставлена в другую, образуя зазор в пару см. В статье рассмотрим виды, материал изготовления и правила монтажа коаксиальных дымоходов.

Содержание

  1. Как работает коаксиальный дымоход
  2. Классификация коаксиальных дымоходов
    2.1 Классификация по утеплению
    2.2 Классификация по числу обслуживаемого оборудования
    2.3 Классификация по типу вывода
    2.4 Классификация по расположению
  3. Материалы, из которых изготавливают коаксиальные дымоходы
  4. Выбор дымохода
  5. Требования к устройству дымохода

  6. Правила монтажа

Как работает коаксиальный дымоход

Коаксиальную трубу устанавливают для одновременного вывода продуктов сгорания и забора свежего притока воздуха.

Рассмотрим подробнее, как работает коаксиальный дымоход:

    • С помощью наружного канала происходит забор воздуха. Приток воздуха проходит по трубе, в результате чего он нагревается. Нагрев происходит благодаря внутреннему каналу, через который уходят продукты сгорания. Потребление газа значительно снижается из-за подогретого воздуха, который поступает в топочную камеру. Следовательно, увеличивается КПД газового котла.
Важно! Коаксиальный дымоход можно устанавливать в деревянных домах без специальной степени защиты от возгорания. Так как наружный канал коаксиального дымохода снижает температуру снаружи трубы и работает как система охлаждения.
  • Некоторые дымоходы утепляют для повышения качества тяги. Внутренний канал выступает в роли отведения сгоревших продуктов. При такой системе используются три канала, один из них является базальтовым утеплителем.
  • Для качественной работы коаксиального дымохода нужно соблюдать все правила установки и выполнить правильно сборку.

Классификация коаксиальных дымоходов

Рассмотрим, каких видов бывают коаксиальные дымоходы и их классификации.

Классификация по утеплению

Бывают коаксиальные дымоходы утепленные и неутепленные. При больших морозах наружный канал может замерзать, что затруднит подачу воздуха в помещение. Поэтому дымоход часто утепляют. Утепленная труба имеет три канала. Между двумя наружными трубами устраивают утеплитель, который не позволяет промерзать дымоходу.

Классификация по числу обслуживаемого оборудования

Бывают дымоходы индивидуального и коллективного обслуживания. Первые не имеют разветвлений и используются только для одного котла.



В коллективном дымоходе ветви от теплогенератов соединяются с общим каналом. Такой тип дымохода может быть только вертикальным.

Классификация по типу вывода

Коаксиальные дымоходы бывают с вертикальным и горизонтальным выводом.

Многие дымоотводы имею горизонтальные и вертикальные участки. Поэтому тип вывода зависит от расположения газового котла. Но вертикальный вывод всегда применяется для котлов, которые не имеют вентилятора для принудительной тяги.

Классификация по расположению

Бывают дымоходы наружные и внутренние.

Единственный минус наружного дымохода – это некрасивый внешний вид, поэтому такой канал размещают с внутренней стороны дома. Такие дымоходы неприхотливы в обслуживании и просты в монтаже.
Внутренние дымоходы устраивают в шахтах, которые отдалены от жилого помещения.

Материалы, из которых изготавливают коаксиальные дымоходы

Чаще всего применяют оцинкованную и нержавеющую сталь при изготовлении коаксиального дымохода. Еще востребованы такие материалы: алюминиевый сплав и термостойкий пластик. При необходимости заделки стыков используют полимерные кольца для уплотнения. Они выдерживают температуру до 250°.

Выбор дымохода

Коаксиальные дымоходы входят в комплект газовых котлов. Для выбора нужного диаметра дымохода необходимо ознакомиться с таблицей, которая указана в инструкции оборудования. Для обслуживания газового котла без наличия вентилятора, требуется минимальная длина трубы дымохода для естественной циркуляции.

Требования к устройству дымохода

В нормативных документах прописаны требуемые расстояния от дымохода до оконных и дверных проемов, а также для соседних зданий и сооружений. Рассмотрим немного подробнее некоторые из требований:

  1. Проводить коаксиальный дымоход можно только после одобрения газовой службы. Устанавливать можно как горизонтальный, так и вертикальный тип дымохода. Запрещено подключать в одну сеть котлы с естественной и принудительной системой циркуляции.
  2. Оголовок дымохода нужно разместить на расстояние не менее двух метров от земли. Для кирпичной стены диаметр отверстия должен быть больше на 1 см диаметра трубы, а для деревянной на 5 см больше.
  3. Перед началом и после окончания отопительного сезона проводится осмотр коаксиального дымохода. Удаляется скопившийся конденсат, проверяются места стыков и наличие прогорания.
  4. Дымоход должен выступать от стены на расстояние более 0,3 м.
  5. Для деревянных домов следует соблюдать все требования безопасности. Расстояние отверстия должно превышать трубу на 5 см. В зазоре необходимо проложить специальный базальтовый утеплитель, который не позволит нагреваться дереву.
  6. Дымоход должен находиться на расстояние от соседних оконных и дверных проемов не менее 1,5 метров. На этом расстояние не должны находиться столбы или деревья.
  7. Коаксиальный дымоход разрешается применять в многоэтажных домах. Для того чтобы не отравиться продуктами сгорания, следует использовать конденсационный котел. Дымоход должен находиться на расстояние более 50 см от окон, которые расположены на одном уровне. А расстояние до оконного проема, которое находится над трубой, должно быть более 1 метра.

Правила монтажа

Есть несколько правил, которые требуется соблюдать при монтаже коаксиального дымохода:

  • У горизонтальной дымоходной трубы часть участка, которая выходит на улицу, должна быть наклонена на 3°. Необходимо это для стекания скапливающегося конденсата;
  • У дымоходного канала не должно быть больше двух сгибов;
  • Дымоход не должен находиться ниже уровня земли;
  • Устроить дымоход нужно так, чтобы при последующих работах расположение коаксиального дымохода и котла не менялось;
  • Те места, где происходит прочистка или слив конденсата не должны быть закрыты;
  • Газовый котел с коаксиальным дымоходом не обязательно устанавливать в помещении с окнами;
  • Если отверстие трубы находится над уровнем земли ниже чем 1,8 м. , то следует установить решетку от защиты горячего дыма;
  • Необходимо установить жестяной заслон, в том случае, если ветер направлен против отвода дыма в горизонтальном дымоотводе. Причем расстояние от заслона до отверстия трубы должно быть более 0,4 м;
  • Нужно соблюдать расстояние более 8 метров от трубы до соседних помещений. Если вы установили дефлекторную решетку, то расстояние до глухой стены возможно 6 м.

При покупке газового котла обязательно присутствует инструкция по установке коаксиального дымохода. Перед началом монтажа следует внимательно изучить все правила и требования.

Для экономного и безопасного отопления в своем доме многие люди выбирают коаксиальный дымоход. Благодаря ему вы создадите комфортную атмосферу в помещении и обезопасите свой дом от возгорания.

Купить газовый котел 24 квт вы можете в нашем магазине.

Читайте также:

Дымоход для котла — Альянс СТ

Котлы, работающие на газе, дровах, угле, топливных гранулах и брикетах, дизтопливе, были и остаются лидерами в применении для автономного отопления, как частных домов, так и в коллективных системах отопления квартир.

Дымоход для котла может быть изготовлен из металлических или керамических труб либо возведен из кирпича. Здесь мы остановимся на первых двух типах дымоходов, поскольку компания «Альянс СТ» является производителем модульных систем дымоотведения из нержавеющей стали «Проект316» и поставщиком керамических дымоходов, которые предлагает собственникам жилья и застройщикам по лучшим ценам. Мы будем рады, если у нас на сайте вы подберете подходящий дымоход для вашего котла, который поможет вам чувствовать себя в безопасности.

При выборе дымоотвода к котлу, следует внимательно ознакомиться с инструкцией и техпаспортом котла, его техническими характеристиками и параметрами производительности. Подбор диаметра дымохода происходит с учетом выводящего патрубка на котле. Если он не указан, или вы просто не сумели разобраться, не огорчайтесь. Приобретая дымоходные системы у нас, вы получаете также квалифицированную консультацию по подбору и диаметра, и материала труб, и их толщины. Мы не оставляем наших клиентов наедине с трудностями.

Чтобы посмотреть полный список дымоходных труб и комплектующих, перейдите в наш каталог. У нас представлен хороший выбор нержавеющих и керамических дымоходов для любой задачи.

Остановимся на конкретных ситуациях, которые требуют индивидуального подбора дымохода для отопительного котла.

Дымоходы для газовых котлов

Нержавеющие дымоотводы для газовых котлов – самый популярный тип дымоходов, применяемых для систем отопления. Наибольшим спросом пользуются три типа: одностенные, коаксиальные и сэндвич дымоходы. И дело вот в чем. Дымоходы первого типа – коаксиальные или «труба в трубе» – это дымовые трубы без утеплителя, их устанавливают в домах, где в проекте заложены газовые котлы с закрытой камерой сгорания. Такой дымоотвод проходит внутри дома или в кирпичном канале. Чаще всего эта технология дымоотведения реализуется в поквартирном отоплении жилых домов. Утеплитель в этом случае не требуется, т.к. дымоход, по сути, защищен наружной кладкой. В то же время, коаксиальные дымоходы безопасны, ведь его наружные стенки охлаждаются потоком приточного воздуха, захватываемого внутрь системы. Обшивка здания и перекрытия не страдают от повышенных температур в дымовом канале.

Нержавеющие стали AISI 316, 304, 444, используемая нами в производстве коаксиальных дымоходов, прекрасно служит в широком диапазоне температур, выдерживает воздействие агрессивной кислотной среды. Эти дымоходы маловесны, не требуют фундамента и повышают КПД котла.

Если дымоход для газового котла устраивается снаружи дома, то здесь скорее подойдут утепленные дымовые трубы типа «сэндвич». Утеплитель в межтрубном пространстве не допустит замерзания конденсата в трубах, если случится его отложение, к тому же сама конструкция такого дымового канала препятствует выпадению конденсата.

Безусловно, можно обойтись бюджетным вариантом – одностенным нержавеющим дымоходом. Но, сэкономив, вы рискуете получить промерзший дымовой канал при сильном понижении наружной температуры.

Дымоходы для котлов на твердом и жидком топливе

Котлы на дровах и угле

Для котлов на твердом топливе понадобятся трубы, способные выдерживать температуру до 600-650 градусов. Трубы из нержавеющей стали подходят практически во всех случаях при установке современных твердотопливных котлов. Но также работу котла в этом диапазоне температур отлично обеспечивают и дымоходы из керамики.

Котлы на дровах и каменном угле подключают к дымоотводам из нержавейки марок AISI310, 316 с толщиной листа от 0,8-1,0 мм.

Котлы на топливных гранулах и брикетах

Такой популярный вид топлива, как пеллеты и брикеты, изготавливается из отходов древесины, торфа или другого растительного сырья. Стало быть, и дымоходы для котлов, которые работают на таком топливе лучше подбирать как для котла на дровах, а именно с толщиной стали 0,5-1,0 марки AISI316.

Котлы на жидком (дизельном) топливе

Для жидкотопливных котлов целесообразно использовать трубы, способные функционировать во влажном режиме, выдерживающие 400-450 градусов. Здесь идеально подойдут керамические дымовые системы либо нержавеющая сэндвич-труба, которая конструктивно препятствует образованию едкого конденсата.

Керамические дымоходные системы

Тем, кто ценит надежность и долговечность, компания «Альянс СТ» предлагает керамические дымоходные системы от немецкого производителя HART. Продукция этой компании всецело отвечает европейским стандартам качества и имеет длительный срок эксплуатации. Керамодымоходы рассчитаны на работу при температурах до 600 градусов, очень прочные, огнеупорные, не подвержены коррозии и воздействию влажности. Это делает их применимыми для всех типов котельного оборудования.

Дымоходы для газового котла в частном доме: выбираем правильный!

Качественные и по правилам установленные дымоходы для газового котла в частном доме являются важной составляющей эффективной системы отопления. При установке данного устройства нельзя допускать ошибки, так как это приведет к недостаточной тяге, большому расходу топлива и неполному выводу продуктов горения наружу. Чтобы не пришлось переделывать дымоход, нужно учесть все рекомендации специалистов. Обустройство оборудования должно выполняться с учетом установленных нормативов и требований.

Правильный дымоход необходим в каждом жилище с автономной системой отопления

Читайте в статье

Дымоходы для газового котла в частном доме: особенности выбора конструкции

Перед тем, как купить дымоход для газового котла, стоит лучше разобраться в его устройстве. Независимо от разновидности приборов, каждый вид состоит из определенных компонентов:

  • основная труба для вывода дыма;
  • набор патрубков для переходов;
  • переходники, крепежные элементы и хомуты;
  • тройники для устранения конденсата и отводы;
  • телескопические трубки и наконечники.
На схеме показаны все важные составляющие устройства и необходимые параметры

Для создания подобной конструкции могут использоваться разнообразные материалы. При правильном монтаже прибора на газовый котел будут обеспечены следующие параметры:

  • высокий уровень КПД;
  • безопасность жильцов дома;
  • эффективность функционирования конструкции;
  • комфортный микроклимат в помещении.
При установке важна высота изделия

Правила и требования к работе дымохода

Дымоходы для газового котла и их монтаж в частном доме требует специального подхода и соблюдения правил монтажа. Материал для изделия должен отличаться стойкостью к скачкам температуры, антикоррозийными качествами и химической инертностью.

Особенности вывода конструкции, бывают два варианта расположения устройств

Внутри на поверхности труб образуется конденсат, поэтому так важно, чтобы используемый материал не взаимодействовал с кислотами и не подвергался коррозии.

В процессе монтажа нужно придерживаться следующих правил:

  • установка производится снизу вверх;
  • конструкция должна располагаться только в вертикальном направлении;
  • труба не должна превышать высоту в 5 м;
  • исключаются любые изгибы в трубе;
  • переходы и стыки должны герметизироваться;
  • оголовок размещается над зоной ветрового подпора.

Полезная информация! Чтобы уменьшить количество выделяемого конденсата, следует утеплить дымоход.

При соблюдении всех правил технологии монтажа создать правильную установку можно своими руками

Нюансы устройства дымохода газового котла в частном доме

Любые типы изделий должны устанавливаться в соответствии с нормами СНиП. При их нарушении могут возникать различные проблемы. Нужно организовать нормальную тягу. Стоит продумать конструкцию для сбора конденсата, чтобы влага не накапливалась на стенках. Необходимо соблюдать герметичность стыков и соединений. Все детали в точках соединения плотно прилегают друг к другу.

На схеме представлены разные варианты установки системы: внутренний и внешний

Дымоходы для газового котла в частном доме возводятся с учетом таких факторов:

  • конденсат устраняется с применением специального механизма, который монтируется внизу конструкции;
  • установка производится в вертикальном направлении, и не имеет уступов;
  • область трубы, которая объединяет котел с дымоходом, должна обладать вертикальным отрезком.
На схеме изображены все важные элементы

В перекрытиях и перегородках, где протягивается труба, прокладывается минеральная вата. Оголовок трубы монтируется выше крыши на полметра. Устройство комплектуется по схеме, представленной производителями определенных моделей.

Разновидности дымоходов

При выборе дымохода для напольного газового котла нужно ознакомиться с его разновидностями. Кирпичные модели уже не так популярны как раньше. Они занимают много места и отличаются сложным монтажом. Многие владельцы газового отопления отказываются от кирпичных конструкций в пользу более современных вариантов.

Организация дымохода для напольных и настенных котлов

Металлические варианты

Одним из популярных видов являются модели из нержавеющей стали. Их плюсом считается стойкость к разъедающим компонентам и прочность. Подобные механизмы представляют собой сэндвич-системы из магистралей разного  диаметра. Пустоты между ними забиваются утеплителем. Такие модели смотрятся современно и характеризуются высокой надежностью.

Стальная конструкция собирается из множества разных элементов

Теплоизолирующие свойства и многослойность сэндвич-панелей обеспечивает надежность конструкции. В подобных изделиях редко образуется конденсат. При монтаже подобных изделий требуется соблюдать определенные правила:

  • первое колено, которое фиксируется к отопительному аппарату, должно быть без утеплителя;
  • диаметр внутри конструкции зависит от разновидности газового оборудования;
  • при сборке верхняя деталь должна устанавливаться на нижнюю сверху, что позволит выводить конденсат наружу;
  • для соединения элементов используется жароустойчивый герметик.
Строение сэндвич- изделий

Сэндвич-конструкции отличаются высокой пожароустойчивостью. При этом окружающие элементы не нагреваются.

Керамические разновидности

Керамические изделия представляют собой пожаробезопасные, крепкие и простые варианты. Они отличаются несложным устройством. Дымоход делается из керамической трубы, которая оборачивается минеральной ватой.

Монтаж керамической установки

Подобная система считается долговечной. Она отличается стойкостью к воздействию высоких температур и к агрессивным химическим компонентам. Изделия из керамики обязательно оснащаются конденсаторосборниками. У керамического дымоотвода есть определенные особенности:

  • труба состоит из отдельных элементов, которые соединены специальной мастикой;
  • утеплитель выполняется из минеральной ваты;
  • кожух производится из бетонных блоков с вентиляционными отверстиями.
На схеме можно видеть структуру керамического устройства

Между бетонной поверхностью и утеплителем оставляется зазор, который необходим для отвода влажности и вентиляции. В некоторых случаях применяются газовые котлы без дымохода. При этом подача воздуха и отвод дыма производится через воздуховоды небольшого диаметра.

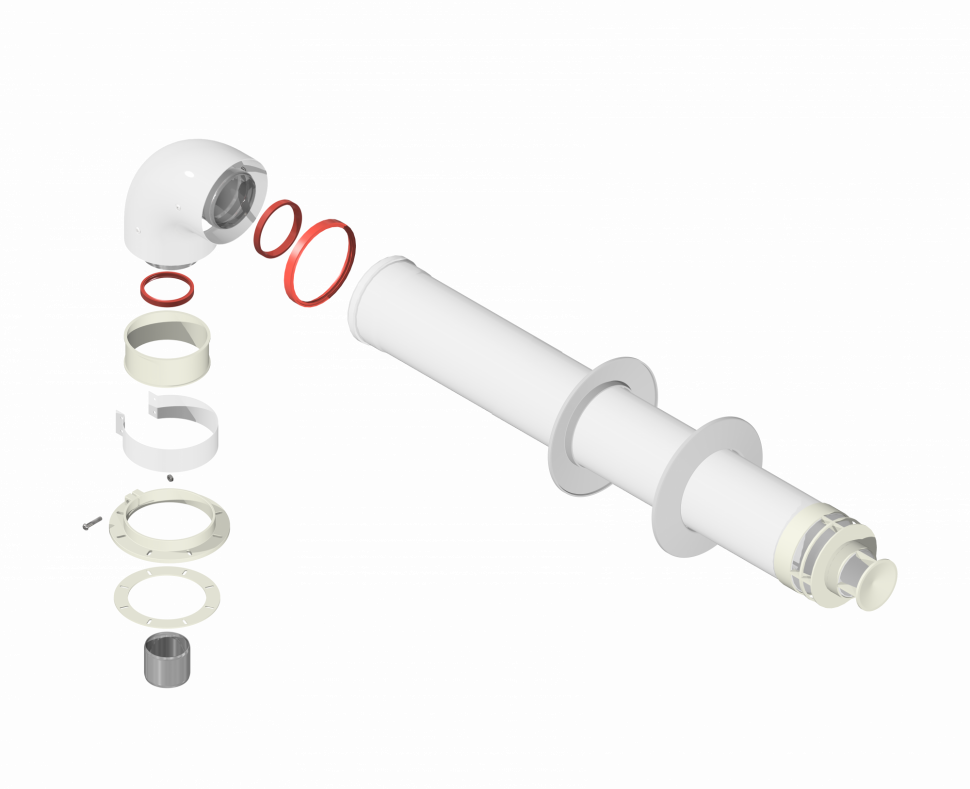

Коаксиальный дымоход

Можно купить коаксиальный дымоход для газовых котлов, который отличается прекрасными свойствами эксплуатации и великолепным дизайном. Производится подобная конструкция по схеме одна труба в другой. Может выбираться для котлов, которые оборудованы камерой сгорания закрытого типа. В таком устройстве забор воздуха производится с улицы. Подача воздуха выполняется через внешнюю трубу, которая проходит через наружную стену. Отработанный дым выводится через внутреннюю трубу. При монтаже такого оборудования нет необходимости в дополнительной вентиляционной системе. Форма коаксиального дымохода не позволяет скапливаться конденсату на стенках.

Особенности коаксиальной конструкции

Оборудование коаксиального типа имеет следующие особенности:

  • повышение производительности системы отопления;
  • полная безопасность;
  • если  размер трубы меньше 3 метров, то производительность котла увеличивается из-за повышения тяги;
  • для монтажа такой конструкции не нужно затрагивать крышу.
Подобный вариант отличается простым монтажом

При наличии коаксиальной конструкции, котел можно установить в подвале, кладовке или на кухне.

Обзор и цены некоторых моделей

Перед приобретением дымохода стоит рассмотреть отдельные модели, их характеристики и цены.

Использование качественных моделей позволяет соорудить функциональную дымоходную конструкцию

Особенности монтажа дымохода для газового котла

Важно выполнить подключение дымохода к газовому котлу правильно. Подобное устройство нельзя подключить к нескольким приборам, так как дымовые массы могут проникнуть в дом. Если монтируется труба более двух метров, ее нужно дополнительно закрепить специальными растяжками. На устройство устанавливается заглушка с тройником. При этом труба наращивается звеньям, которые фиксируются к стене.

Установка дымохода предполагает использование крепежных элементов, которые идут в комплекте с основной конструкцией

Нужно чтобы сечение выходного отверстия совпадало с диаметром дымоходов для газовых котлов. Для отвода наружу необходимо промерить все размеры и отметить участок. После того, как все отверстия проделываются,  к проходной детали крепится патрубок отопительного прибора. Полученные отверстия нужно хорошо изолировать.

Монтаж внешней части дымохода

Конструирование дымоотвода выполняется так:

  • делается разметка для прохода трубы;
  • выполняются отверстия по проделанным отметкам;
  • устанавливается переходник для соединения с патрубком на котле, а затем монтируется тройник, обладающий отделением для сбора влаги;
  • в комплекте присутствуют проходные патрубки для прохождения через перекрытия;
  • стыки конструкции фиксируются с помощью хомутов и стягиваются болтами;
  • дымоход крепится к поверхности стены при помощи специальных кронштейнов;
  • в завершение монтируется наконечник в форме конуса, который защищает от ветра и различных осадков.

Если дымоход выполнен не из сэндвич материалов, то нужно оборудовать теплоизоляцию. Простой вариант монтажа  – это воспользоваться готовой конструкцией и утеплить ее.

Правильное обустройство дымоходной конструкции позволяет создать качественную систему отопления

Выполняя самостоятельный монтаж, нужно учитывать некоторые факторы. Перед покупкой стоит проверить соотношение сечения трубы и патрубка отопительного котла. А для обеспечения стабильной тяги нужно чтобы высота дымохода была больше верхней точки кровли. Внешнюю часть дымохода следует утеплить снаружи. Также необходимо знать, как проверить тягу в дымоходе газового котла. Для этого используется специальное устройство анемометр. Также при плохой тяге цвет пламени будет темно-красный. При эффекте обратной тяги продукты горения поступают внутрь помещения. Такое происходит при неправильно установленном дымоходе, засоре котла или плохой герметичности конструкции. Параметры дымохода указываются в инструкции, но нужно соблюдать общие строительные нормы и рекомендации по технологии монтажа.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Отличия между дымоходами для котлов

Какой бы котел вы не установили, вам нужно побеспокоиться об обустройстве дымохода, роль которого заключается в том, чтобы выводить продукты горения наружи и обеспечивать необходимый для работы котла уровень тяги.

Однако важно учесть, что котлы, работающие на твердом топливе и газу, требуют разного уровня тяги и температура исходящих газов у них тоже различна. Поэтому и требования к дымоходам у них несколько отличаются.

Почему кирпичные дымоходы не подходят для газовых котлов ?

Для работы газовых котлов нужна хорошая тяга. Хотя при сгорании любого топлива образуется углекислый газ, вода, сажа и другие вредные примеси, однако для газовых котлов следить за тягой важнее.

Дело в том, что при ухудшении тяги, топливо сгорает не полностью, что может привести к накоплению газа в помещении. А это уже черевато очень опасными последствиями.

А если есть риск возгорания, то предъявляются повышенные требования к пожаробезопасности. Кроме того, хотя при работе газового котла сажи и конденсата образуется меньше, но они приводят к более тяжелым последствиям, поэтому профилактические осмотры и чистку нужно проводить чаще.

Именно поэтому дымоходы из кирпича не могут обеспечить эффективную работу газовых котлов.

Они не дают нужный уровень тяги, быстро разрушаются от конденсата и их тяжело чистить от сажи.

Для газовых котлов лучше использовать трубу из керамики или нержавеющей стали. Если у вас старый дом с кирпичными трубами, то купив газовый котел, вам нужно провести гильзирование дымохода, установив внутрь кирпичной кладки стальную трубу, или обработать его стенки специальным составом.

Разновидности газовых котлов

Газовые котлы тоже бывают разные. Причем настолько, что требуют особых конструкций дымоходов.

  • Котлы открытого типа работают за счет того, что забирают кислород для горения из помещения. Им нужна хорошая тяга и система вентиляции, позволяющая поставлять кислород с улицы. Тут подойдет дымоход из керамики или нержавеющей стали, причем лучше, если он будет сэндвич (см. Дымоход сэндвич). Ведь таким образом получится уменьшить количество конденсата.
  • Для работы котлов закрытого типа требуется доставка кислорода непосредственно к месту горения.
    А значит, понадобится коаксиальный дымоход, преимуществами которого является простота установки и небольшое количество конденсата.

Почему надо собирать дымоход для газовых котлов по конденсату!

Природный газ был и остается самым доступным и эффективным видом топлива. В связи с этим для автономного отопления часто используются газовые котлы. Современные модели от известных производителей отличаются высокой производительностью. Но их работа напрямую связана с дымоходом, который обеспечивает отвод продуктов горения. Если монтируется дымоход газового котла, важно учесть несколько важных правил, соблюдение которых позволит наладить эффективную работу всей отопительной системы. В первую очередь —
монтировать дымоход для газовых котлов по конденсату.

Важные нюансы

Чаще всего для обустройства дымоотводящей системы для газового котла используются нержавеющие трубы. Могут использоваться одностенные или двустенные трубы с утеплителем. При применении первого варианта теплоизоляцию нужно проводить отдельно. Нержавеющие трубы недорого стоят, но при этом обладают многими другими преимуществами:

  • небольшой вес;

  • простота монтажа;

  • отсутствие нагрузки на стены и фундамент;

  • длительный срок службы и др.

Гладкие стенки труб способствуют быстрому выходу продуктов горения наружу. Среди особенностей стоит отметить то, что производятся трубы с сужениями и раструбами. Это позволяет быстро собрать герметичную систему, но элементы дымохода должны быть установлены в правильном порядке.

Существует два метода сборки – по дыму и по конденсату. В первом случае верхняя труба вставляется в нижнюю. При сборке по конденсату происходит все наоборот, то есть верхняя труба надевается на нижнюю. Только этот вариант подходит для дымохода газового котла, а причина довольно проста.

Главная причина

Современные газовые котлы отличаются высокой производительностью. Как результат, их продукты горения имеют низкую температуру. Это приводит к образованию конденсата внутри системы. Из-за низкой температуры выходящих газов точка росы смещается внутрь дымохода. При соприкосновении с холодными стенками из дыма выделяется влага. Капли оседают на стенках, а после стекают вниз. Чем ниже температура воздуха на улице, тем больше влаги образуется внутри системы. В продуктах горения газового тепла изначально содержится большое количество водяного пара, который при определенных условиях не выходит наружу, а превращается в конденсат внутри. В зимний морозный день, когда температура воздуха достигает -20˚C, за час в дымоходе образуется до 10 литров жидкости.

Если дымоход собран по конденсату, влага беспрепятственно стекает вниз и через конденсатосборник выводится наружу.

Если это простое правило не соблюсти и соединить трубы в обратном порядке, при стекании влага будет попадать в стыки, проникать к утеплителю. Это приведет к печальным последствиям. Во-первых, при намокании теплоизоляционный материал, а в сэндвич-трубах это обычно минеральная вата, теряет свои характеристики. В результате это только увеличивает образование конденсата. Во-вторых, жидкость будет скапливаться в стыках. Это приведет к разрушению труб и нарушению герметичности. В конденсате содержатся кислотные соединения, которые обладают агрессивным действием.

Другие правила

Эффективность работы газового котла во многом зависит от дымохода. Желательно доверить проектирование системы специалисту. Допущенные ошибки могут стать не только причиной снижения эффективность работы отопительного оборудования, но и поспособствовать опасной ситуации. К примеру, при неправильно собранном дымоходе увеличивается риск нарушения герметичности, а это может привести к проникновению угарного дыма в жилое помещение.

Также стоит обратить внимание на следующие правила:

  1. Длина дымохода зависит от особенностей конструкции, но обычно не менее 5 м. Кривые дымоходы имеют большую длину. Если труба делает изгиб, длина увеличивается на 1,5-2 м.

  2. Высота дымохода на крыше должна быть выше так называемого ветрового подпора, чтобы ветер не задувал в трубу. Это негативно отразиться на тяге.

  3. Полиэтиленовую пленку с труб нужно обязательно снимать, чтобы она не загорелась в процессе эксплуатации.

Существуют и другие нормы, правила. Они прописаны в соответствующих нормативных документах, например, СНиП. Их соблюдение – это гарант эффективного и безопасного использования дымохода.

Что делать, если дымоход собран неправильно?

Если дымоход для газового котла собран по дыму, исправить ситуацию можно двумя способами –переустановить трубы в правильном порядке, но для этого придется полностью разобрать систему и сложить ее с нуля, или модернизировать имеющуюся конструкцию. Для этого необходимо провести футеровку полимерным рукавом ФуранФлекс. Это не только решит проблему, но и улучшит эксплуатационные характеристики и срок службы дымохода. Кстати, монтировать полимерный чулок можно и в дымоход, собранный по дыму.

Дымоходы, комплектующие дымоход для газовых котлов

Выберите категорию:

Все Запчасти для газовых котлов » Запчасти универсальные для котлов (взаимозаменяемые) » Запчасти для напольных котлов » Запчасти Navien » Запчасти Daewoo (ДЕУ) » Запчасти Master Gas Seul » Запчасти Ferroli »» Ferroli Arena »» Ferroli Fortuna »» Ferroli Domina/Pro »» Ferroli Divatech »» Ferroli DOMIPROJECT »» Ferroli Divatop » Запчасти Beretta » Запчасти для Bosch, Junkers » Запчасти Arderia » Запчасти BAXI » Запчасти Аристон » Запчасти VIESSMANN » Запчасти VAILLANT » Запчасти Балтгаз (BaltGaz), Нева Люкс (NevaLux) » Immergas » Запчасти Chaffoteaux » Запчасти для газовых горелок Запчасти для электрических котлов и водонагревателей Запчасти для газовых колонок Запчасти на газовые и электрические плиты Отопительное оборудование » Котлы газовые »» Настенные газовые котлы »»» Котлы газовые настенные Navien »»»» Серия NAVIEN DELUXE »»»» Серия NAVIEN DELUXE PLUS »»»» Серия NAVIEN ATMO »»» Котлы газовые настенные NEVA (Нева) »»» Котлы газовые настенные Arderia »»» Котлы газовые настенные Ferroli »»» Котлы газовые настенные Daewoo »»» Котлы газовые настенные Vaillant »»» Котлы газовые настенные BAXI »»»» Настенные »»»» Настенные конденсационные »»» Котлы газовые настенные OASIS »»» Настенные газовые котлы Olical JLG (КНР) »»» Котлы газовые Vissmann »» Напольные газовые котлы »»» Котлы напольные одноконтурные »»» Котлы напольные двухконтурные »»» Аппараты АОГВ »» Парапетные котлы »» Дымоходы, комплектующие дымоход для газовых котлов » Газовые конвекторы » Котлы электрические » Котлы на отработке » Котлы напольные твердотопливные »» Котлы пиролизные »» Твердотопливные котлы »»» Твердотопливные стальные котлы »»» Твердотопливные чугунные котлы »»» Газогорелочные устройства — горелки »»» Пеллетные горелки »» Котлы пилетные » Обогреватели на жидком топливе » Расширительные баки для систем отопления » Печи отопительные твёрдотопливные » Группы безопасности Товар со скидкой (Распродажа) Бытовая сантехника » Аксессуары для ванных комнат и туалетов »» Аксессуары D-Lin »» Аксессуары FRAP » Мойки кухонные » Полотенцесушители » Смесители »» Запасные части для смесителей » Сифоны, комплектующие » Комплектующие для спускных бачков Водонагреватели Газовые шланги, гибкая подводка для воды, шланги для полива Дымоходы » Одностенные Дымоходы » Двухстенные дымоходы Запорно-регулирующая арматура » Газовые краны » Вентили, латунные, чугунные. Резьбовые, фланцевые. » Шаровые краны »» Шаровые краны «BUGATTI» »» Шаровые краны отопление и водопровод » Задвижки, Затворы (чугунные, стальные) » Уплотнительные кольца .Средства герметизации соединений, лен, герметики, » Запорная арматура FAR »» Регулирующие и Запорные Вентили »» Терморегулирующие вентили »» Универсальные узлы (для одно — и двухтрубных систем) Инструмент » Ключи разводные и газовые » Ключи рожковые, торцовые, трубчатые, наборы инструментов » Резьбонарезной инструмент » Ручной инструмент Инфракрасные обогреватели » ИК Пион серия Thermo Glass » Инфракрасные обогреватели газовые » Инфракрасные обогреватели других производителей Канализационные трубы и фитинги » Канализация Ostendorf » Канализация Санполимер »» Фитинги Санполимер »» Трубы Санполимер ф 110мм »» Трубы Санполимер ф 50мм » Прокладки, манжеты » Трапы для слива воды Коллекторы для систем отопления » Коллекторы — гидрострелки » Коллекторы FAR »» Гидравлический разделитель FAR »» Нерегулируемые коллекторы FAR »» Регулирующие и запорные коллекторы FAR »» Терморегулирующие и запорные коллекторы FAR »» Сборные узлы, коллекторы для теплых полов »» Комплектующие к коллекторам FAR » Коллекторы START Счетчики,измерительные приборы » Счетчики »» Счетчики воды »»» Бытовые »»» Промышленные »» Счетчики газовые »» Счетчики тепла » Манометры » Термометры » Термостат (измеритель преобразователь температуры) » Установочное оборудование для термометров и манометров Насосы, насосное оборудование » Насосы «Wilo» — Станции, циркуляционные, погруженные, поверхностные и др. »» Насосы многоступенчатые «Wilo» »» Насосы погружные «Wilo» »» Насосы самовсасывающие «Wilo» »» Насосы циркуляционные «Wilo» »» Установки «Wilo» » Насосы «PEDROLLO» »» Насосы вихревые «Pedrollo» »» Насосы погружные «Pedrollo» »»» Насосы колодезные »»» Насосы скважинные »»» Насосы погружные дренажные »»» Насосы погружные многоступенчатые »»» Насосы погружные фекальные »»» Насосные станции Pedrollo »» Насосы садовые «PEDROLLO» »» Насосы самовсасывающие «Pedrollo» »» Насосы центробежные «Pedrollo» » Насосы поверхностные вихревого типа » Насосы поверхностные центробежного типа » Насосы погружные » Насосы циркуляционные »» Циркуляционные насосы UNIPUMP »» Циркуляционные насосы GRUNDFOS »» Циркуляционные насосы SPERONI » Насосы вертикальные моноблочные » Насосы самовсасывающие » Насосы дренажные » Насосы фекальные » Насосные станции » Насосные станции канализационные » Гидроаккумуляторы » Комплектующие к насосам Обогреватели » Электрические обогреватели »» Масляные обогреватели »» Электрические обогреватели марки ПЭТ »» Обогреватели галогеновые »» Взрывозащищенные обогреватели »» Конвекторы электрические »» Тепловентиляторы »» Тепловые завесы » Тепловые пушки / Калориферы »» Тепловые пушки электрические »» Тепловые и потолочные конвекторы »» Калориферы газовые »» Калориферы дизельные » Жидкотопливные обогреватели Радиаторы отопления » Радиаторы алюминиевые » Радиаторы биметаллические » Радиаторы стальные панельные » Радиаторы чугунные » Радиаторы (конвекторы) Jaga » Комплектующие для алюминиевых и биметаллических радиаторов » Комплектующие для чугунных радиаторов Электрические, электронные модули, выключатели Системы очистки воды » Бытовые фильтры очистки воды для квартир » Фильтры очистки воды для коттеджей » Комплектующие и расходные материалы Соль Теплоносители (антифризы) для систем отопления Терморегуляторы » Механические терморегуляторы » Электронные терморегуляторы (програмируемые) » Терморегуляторы GSM (управление с мобильного) » Терморегуляторы трёхходовые для систем отопления и ГВС Трубопроводы и фитинги » Полипропиленовые системы » Металлопластиковые системы » Стальные системы » ПНД системы » Медные трубопроводы и фитинги » Теплоизоляция для труб Шланги поливочные Мы в ВК

Производитель:

Все»WIKA Alexander Wiegand GmbH & Co. «, Германия.AEG (Китай)Altoen DaewooAXIS, РоссияBAXIBeretta, ИталияBONOMINI, ИталияBugatti, ИталияD-LIN (Китай)FerroliFIV, ИталияFRAP (Китай)GrundfosGrundfos, ДанияHaierHONEYWELLHONEYWELLHoneywell, Csech RepublicIMITItaltehnica ИталияJet-line Varmega, ИталияMeerPlastMORA (Чехия)OpenTherm (starclima) италияOstendorf, ГерманияRBM, ИталияRiello, ИталияSIT GRUP EUThermoWatt, ИталияTIM, КитайUnipump РоссияVaillantWatss ГерманияWilo ГерманияZilmetАнипласт, РоссияБалтГазВенгрияГерманияГреция HalcorЗАВОД ТЕПЛОВОГО ОБОРУДОВАНИЯ «ПЕЛЛЕТРОН» Дамир тел. 8-912-292-23-59 +WhatsAppИталияКитайКореяЛуч (Таганрог)Мимакс Таганрог (8634) 38-16-13, 38-02-80 [email protected], Ип СупруновНева (Балтгаз)НидерландыОООПолитэк, РоссияПольшаРБМ, ТулаРоссияРоссия, г. ЭнгельсРоссия, г.ТаганрогРоссия, Московская областьРоссия, Челябинск.РязаньРязань ООО»РОСТ»Санкт-Петербург, РоссияСАНПОЛИМЕР РоссияСанполимер, РоссияТурцияТурцияУклад, ПсковФинляндияФранцияЧистополь, РоссияШвеция SWEPЭван (Россия)Япония

Отвод высокоэффективных котлов в дымоходы

Вопрос:

В моем доме был высокоэффективный котел с выходом из обычной каменной трубы. С тех пор у меня были огромные проблемы с выцветанием дымохода. Другие дымоходы в доме, которые выводят только камин, похоже, не имеют проблем. Что мне с этим делать?

Michael Pelletier, Germantown, NY

А:

Марк Эзертон, подрядчик по сантехнике и отоплению из Денвера, штат Колорадо, отвечает: Подача дымовых газов из высокоэффективного котла или печи в обычный каменный дымоход является гарантией выхода из строя дымохода.Высокоэффективный прибор выжал из дымовых газов столько энергии, что к моменту выброса в дымоход они достигают точки росы.

Когда газы попадают в холодную кладку, внутри дымохода образуется конденсат. Эта конденсация является очень кислой и разрушает все материалы кладки, включая кирпич, раствор и облицовку дымоходов из терракоты. Если дымоход находится на внешней стене, ухудшение характеристик усугубляется более низкой температурой дымохода.

Выцветание, белый порошок, образующийся на каменной кладке, является первым признаком проблемы. Растрескивание кладки вокруг места соединения прибора с дымоходом обычно происходит в короткие сроки и, как правило, является следующим признаком потенциально серьезных проблем. Если ухудшение будет продолжаться, дымоход может разрушиться сам по себе и, возможно, заблокировать проход для дымовых газов.

Я рекомендую, чтобы у вас был специалист по отоплению, который дал бы вам оценку, чтобы провести в дымоходе утвержденную кислотостойкую дымовую трубу или рассмотреть возможность установки новой дымовой трубы, совместимой с вашим котлом.Некоторые высокоэффективные устройства позволяют использовать пластиковую трубу для отвода газов, а многие высокоэффективные устройства с вытяжной тягой могут вентилироваться через внешнюю стену. Однако, если внешняя стена недоступна, большинство производителей предлагают альтернативы вентиляции через существующий дымоход. В этих случаях пластиковая труба или футеровка дымохода должны проходить на всю длину кирпичной кладки или металлического дымохода.

Подпишитесь на участие в голосовании сегодня и получите последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Дымоход | Инжиниринг | Фэндом

A Дымоход представляет собой автономную конструкцию для отвода горячих газов из котла в атмосферу [1] и их рассеивания на значительной высоте.

Слово «дымоход» также относится к системе отвода горячих газов и дыма от печи, печи или камина в атмосферу.Обычно они почти вертикальные, чтобы обеспечить плавный поток горячих газов, втягивая воздух в камеру сгорания за счет конвекции или нагнетаемого вентиляторами.

На тепловой электростанции дымоход — очень важный объект проектирования и эксплуатации. Эти дымоходы иногда называют трубами.

Они всегда вертикальны, чтобы обеспечить плавный поток горячих газов. Газовый поток в каждом котле поддерживается вентиляторами с принудительной тягой, нагнетающими атмосферный воздух в камеру сгорания, а также с помощью вентиляторов с принудительной тягой, отсасывающих дымовые газы из камеры сгорания.

Обычно в крупных энергоблоках (110 МВт и более) к одному дымоходу подключаются два котла. Дымоход в этом случае будет иметь внутри два дымохода, каждый из которых работает независимо от каждого котла. Также предусмотрены необходимые заслонки для изоляции каждого котла от точки безопасности с учетом работы и персонала.

Сегодня использование монолитного бетона в строительстве почти полностью заменило кирпич в этой роли. Они могут достигать высоты около 300 м. Высота должна гарантировать, что загрязняющие вещества рассеиваются на более широкой территории в соответствии с требованиями законодательства.

Внутренняя часть дымохода внизу каждого дымохода предназначена для удаления скопившейся летучей золы.

Внутренняя поверхность, контактирующая с дымовыми газами, также покрыта кислотостойкой краской, чтобы избежать кислотного воздействия дымовых газов на бетонную поверхность.

Высота должна соответствовать местным действующим нормам с дополнительными требованиями, если она находится рядом с зоной воздушного порта.

Предупреждающие огни воздушных судов также предусмотрены наверху, чтобы идентифицировать эту высокую конструкцию при пролете над ней летательных аппаратов.

Верх дымохода (восприимчивый к ударам молнии из-за своей высоты) также снабжен молниеотводами, которые отводят их прямо на землю.

Когда уголь, нефть, природный газ, древесина или любое другое топливо сжигается в печи, духовке, камине, водогрейном котле или промышленной печи, образующиеся горячие газы продуктов сгорания называются дымовыми газами. Эти дымовые газы обычно выводятся в окружающий наружный воздух через дымовые трубы или так называемые трубы (иногда называемые дымовыми трубами).

Дымовые газы внутри дымоходов или дымовых труб намного горячее, чем окружающий наружный воздух, и, следовательно, менее плотные, чем окружающий воздух. Это заставляет нижнюю часть вертикального столба горячего дымового газа иметь более низкое давление, чем давление в нижней части соответствующего столба наружного воздуха. Это более высокое давление снаружи дымохода является движущей силой, которая перемещает необходимый воздух для горения в зону горения, а также перемещает дымовой газ вверх и из дымохода.Это движение или поток воздуха для горения и дымовых газов называется «естественная тяга / тяга», «естественная вентиляция», «эффект дымохода» или «эффект дымовой трубы». Чем выше штабель, тем больше создается сквозняк.

Следует отметить, что не все печи, котлы или промышленные печи полагаются на естественную тягу или тягу. Многие печи, котлы и печи используют вентиляторы или нагнетатели для достижения одних и тех же целей, а именно: потока воздуха для горения в камеру сгорания и потока горячего дымового газа из дымохода или дымовой трубы.

Проектирование дымоходов и дымовых труб для обеспечения правильной естественной тяги или тяги включает в себя множество факторов, таких как:

  • Высота и диаметр стопки.
  • Требуемое количество избыточного воздуха для горения, необходимое для обеспечения полного сгорания.
  • Температура дымовых газов на выходе из камеры сгорания.
  • Состав дымового газа, от которого зависит плотность дымового газа.
  • Сопротивление трения потоку дымовых газов через дымоход или дымовую трубу, которое будет варьироваться в зависимости от материалов, из которых изготовлен дымоход или дымовая труба.
  • Потери тепла дымовыми газами при их прохождении через дымоход или дымовую трубу.
  • Местное атмосферное давление окружающего воздуха, которое определяется высотой над уровнем моря.

Расчет многих из вышеперечисленных факторов проектирования требует повторяющихся методов проб и ошибок.

Правительственные агентства в большинстве стран имеют специальные коды, которые регулируют выполнение таких расчетных расчетов. Многие неправительственные организации также имеют кодексы, регулирующие конструкцию дымоходов и дымовых труб (в частности, коды ASME).

В качестве приближения «первого предположения» следующее уравнение можно использовать для оценки естественной тяги / скорости потока, предполагая, что молекулярная масса (т. Е. Молекулярная масса) дымового газа и наружного воздуха равны и что давление на трение и тепловые потери незначительны: [2]

где:
Q = тяга / расход тяги, м³ / с
А


= площадь поперечного сечения дымохода, м² (при постоянном поперечном сечении
)
С = коэффициент расхода (обычно принимается от 0.65 до 0,70)
г = ускорение свободного падения, 9,807 м / с²
H = высота дымохода, м
T i = средняя температура внутри дымохода, К
T e = температура наружного воздуха, К

Дымоходы можно найти в зданиях, электростанциях, паровозах и кораблях (в США термин «дымовая труба»).

Редкое использование дымохода в качестве пилона также указано во внешних ссылках.

На следующем рисунке показан способ подключения к котлам на тепловых электростанциях.

Что такое дымоход котла и как он работает?

Если вы исследовали «дымоход котла », скорее всего, вы не знаете, что это такое и где он находится — если он у вас есть. Либо это, либо ваш котел перегорел из-за боли в горле, а вы не были уверены в правописании гриппа.

Полезно знать, какой тип дымохода у вас есть, если вы ищете онлайн-предложение по замене котла или обсуждаете его с установщиком котла по телефону или во время домашнего обследования, их часто по понятным причинам путают с дымоходами, поэтому быстро прочтите ниже некоторые подсказки о дымоходах.

Мы предлагаем замену нового котла (и дымохода!) По цене от 1590 фунтов стерлингов или 10,28 фунтов стерлингов в месяц. Получите фиксированную цену онлайн.

Что такое дымоход котла?

По определению, дымоход котла — это канал или труба для отвода выхлопных газов из системы отопления или генератора.

По-английски — это труба от вашего котла к внешней стороне вашего дома, поэтому отходящие газы и конденсат из вашей системы отопления не перекачиваются в ваш дом — это очень важно.

Озабоченные ученые всего мира еще не изобрели пригодный для вторичной переработки, экологически чистый котельный сок, из-за которого большинство британских домов по-прежнему заправляют свои котлы с помощью газоснабжения, а в некоторых сельских домах используются котлы на жидком топливе и горелки на сжиженном нефтяном газе — три вида топлива вы не хотел бы вдыхать остатки, если бы вы жили в мире без гриппа.

[quotediv]

Хотите точную цену на новый котел? Воспользуйтесь нашим калькулятором котировок котла (ваша фиксированная цена появится на экране).

У вас уже есть дымоход от котла?

Если у вас есть котел, будь то комбинированный котел, обычный котел или системный котел — то да, дымоход у вас будет. Если только установка вашего котла не была произведена компанией Super Mario Brothers.

Обратите внимание на исключение задних котлов.Если у вас есть задний котел (газовый котел за камином), то у вас не будет дополнительного дымохода — отработанные газы просто будут выходить через дымоход. Задние бойлеры больше не заменяются из-за их неэффективности — подумайте о переходе на новый комбинированный котел, чтобы потенциально сэкономить на счетах за электроэнергию.

Нужен новый котел? Получите фиксированную цену онлайн.

Хотите узнать о будущем отопления в Великобритании? Ознакомьтесь с последними новинками водородных котлов.

Вам нужен дымоход котла?

Основываясь на приведенном выше описании, вы, вероятно, уже пришли к выводу, что вам действительно нужен дымоход котла, независимо от того, какой у вас тип котла. Сказать, что ваша система отопления не будет соответствовать правилам газовой безопасности без нее, было бы равносильно предположению, что вам не обязательно нужен парашют для прыжков с парашютом.

Дымоход — это не то, о чем вам нужно беспокоиться, мы включаем дымоход и все необходимые работы, необходимые для этого, в наши котельные установки с фиксированной ценой.

Дымоход разобрался? Получите фиксированную онлайн-цену на новый котел.

Где дымоход вашего котла?

Скорее всего, дымоход вашего котла будет выходить со стороны вашего дома через стену, ближайшую к вашему котлу. Вы, вероятно, заметили пар, идущий от него и ваших соседей, особенно когда на улице холоднее. Обычно это называют горизонтальным дымоходом.

В некоторых случаях, когда типы и формы зданий различаются, у вас может быть вертикальный дымоход, который выходит через крышу вашей собственности.Большинство современных котлов возрастом до 15 лет имеют дымоход круглого сечения (трубу), а более старые котлы часто имеют квадратный дымоход.

Все наши предложения по стационарному котлу включают в себя необходимый дымоход и любые ремонтные работы. Получите фиксированную цену онлайн.

Формы, типы и размеры дымоходов

Если вы хотите приобрести новый котел или обсуждаете его по телефону с инженером-теплотехником перед установкой котла, то они, скорее всего, захотят узнать форму и точку выхода существующего дымохода.К счастью, на эти вопросы действительно легко ответить.

Форма дымохода — это будет квадратный или круглый дымоход. Вы можете быстро осмотреться, определив местонахождение дымохода (ищите трубу, выходящую из внешней стены или потолка, ближайшую к вашему котлу). Вообще говоря, они захотят узнать это, потому что это может помочь им получить представление о возрасте и стиле вашей нынешней системы отопления.

  • Круглый дымоход. Если это круглый дымоход, он, скорее всего, будет относительно современным и уже получает газ через 22-миллиметровые газовые трубы действующего стандарта.
  • Квадратный дымоход — Квадратный дымоход может указывать на старую систему, потенциально без регулирования 22-миллиметровых газовых труб (вероятно, 15 мм), что потребует от них модернизации трубопроводов для соответствия законодательным требованиям безопасности газа.

Хороший установщик Gas Safe хотел бы сообщить вам об этом как можно раньше. Квадратный дымоход также может потребовать дополнительных кирпичных или штукатурных работ в месте выхода дымохода из стены, если его заменить круглым дымоходом.

Дымоход горизонтальный

Это наиболее распространенный тип дымохода, который встречается в подавляющем большинстве установок по всей Великобритании.Дымоход выходит прямо из наружной стены за котлом.

Дымоход вертикальный

Не путать с дымоходом, вертикальные дымоходы можно найти в домах, где котел расположен не на внешней стене. Вместо того, чтобы выводить дымоход прямо сбоку, они поднимаются вверх и выходят из кровельного пространства (плоского или наклонного). Когда ваш котел работает, вы должны видеть, как пар выходит из крыши над вашим котлом. Если вы видите пар, у вас вертикальный дымоход.

Вертикальные дымоходы дороже стандартных горизонтальных дымоходов из-за дополнительных деталей и работы, необходимой для их установки.Иногда могут возникнуть проблемы с доступом, и в некоторых случаях могут потребоваться строительные леса.

Некоторые исключительно высокие инженеры, тролли или люди с деревьями могут получить доступ к этим дымоходам без помощи строительных лесов.

При получении цены на новый котел через Heatable, мы спросим, ​​какой у вас дымоход, и дадим вам фиксированную цену соответственно. Все наши предложения будут включать в себя замуровывание квадратных дымоходов и любые другие ремонтные работы. Получите фиксированную цену онлайн.

… Скучно еще?

[quotediv]

Хотите точную цену на новый котел? Воспользуйтесь нашим калькулятором котировок (личные данные не требуются).

Стоимость различных дымоходов

Не стоит беспокоиться о финансовых последствиях, связанных с переменными типами дымоходов. Если у вас круглый горизонтальный дымоход (выходящий из боковой стены вашего дома), то это вообще не должно иметь никаких финансовых последствий.

Для домов со стандартными дымоходами наше предложение на новый котел начинается всего с 1590 фунтов стерлингов.Получите фиксированную цену онлайн.

Вертикальные дымоходы (выходящие через крышу) и квадратные дымоходы могут потребовать дополнительной оплаты.

Для вертикального дымохода есть проблемы с доступом, о которых нужно беспокоиться, и для безопасного завершения установки могут потребоваться строительные леса. Большинство (если не все) вертикальные дымоходы будут выходить через крышу; это может означать снятие черепицы или разрезание плоской крыши. Если работа требует дополнительной работы, установщик потребует дополнительную оплату для покрытия своего труда.Комплекты вертикальных дымоходов обычно дороже, чем их горизонтальные аналоги.

Если вам нужен новый котел, ответьте на несколько быстрых онлайн-вопросов, и мы сообщим вам фиксированную цену, включая ваш новый дымоход (вертикальный или горизонтальный). Получите фиксированную цену онлайн.

Квадратные дымоходы

могут также потребовать дополнительных кирпичных или штукатурных работ от установщика, чтобы исправить место, где была произведена замена. Опять же, это вряд ли сильно повлияет на ваше предложение и не должно увеличиваться в среднем более чем на 60 фунтов стерлингов.Если, как и многие покупатели нового котла, вы хотите платить за новый котел по финансовым соображениям, то такие факторы не окажут большого влияния на ваши ежемесячные выплаты.

Опять же, наши цитаты включают любые ремонтные работы, такие как возведение кирпича.

Если вы хотите установить котел возле оконного проема, стенного вентиляционного отверстия или двери (в пределах 30 см), вам также понадобится комплект для шлейфа. Они расширяют стандартный дымоход котла от ваших отверстий, что означает, что вредный газ не попадет в ваш дом.Как правило, стандартный комплект шлейфа может быть вам платным в районе фунтов стерлингов — фунтов стерлингов в зависимости от производителя котла — — это дымоход, издевающийся надо мной ?! Расстояние выхода дымохода от котла также может потребовать дополнительных комплектов, чтобы он достиг, в среднем около 50 фунтов стерлингов за комплект расширения — хотя маловероятно, что вам это понадобится, не говоря уже о более чем одном

Мы включаем комплекты шлейфов и удлинители во все цены на наши новые котлы.Получите фиксированную цену онлайн.

Обратите внимание, что не все установщики котлов будут стремиться восстановить ваши штукатурные и кирпичные работы, чтобы они соответствовали их первоначальной эстетике, и вы должны обязательно спросить об этом заранее. Вам может потребоваться нанять внешнего штукатура и / или декоратора.

Когда закончится эта статья?

Очень скоро, но вы можете прочитать больше сообщений с советами по котлам в нашем Центре отопления.

Как получить лучшее предложение на новый котел и дымоход

Не хвастаясь, покупайте у нас.

Мы — общенациональный онлайн-бизнес по установке котлов, получивший более 500 5-звездочных отзывов от целого ряда довольных клиентов.

Поскольку мы подключены к сети, наши накладные расходы низкие, что означает, что мы перекладываем эту экономию на наших клиентов, гарантируя, что они всегда получат самые выгодные цены на новый котел. Кроме того, благодаря объемам, которые мы устанавливаем, мы можем получить доступ к эксклюзивным срокам гарантии от наших производителей-партнеров. Например, мы можем предложить 10 лет защиты для серии Viessmann 050, в то время как ваш традиционный установщик может предложить вам только 7.Бум.

Чтобы получить лучшее предложение на новый котел, ответьте на несколько быстрых онлайн-вопросов, и мы немедленно сообщим вам фиксированную цену.

[quotediv]

Монтажники дымохода котла

Основная функция котла — нагрев воды в системе, обеспечение горячей водой и теплом конструкции.

Дома на Лонг-Айленде и Квинсе, которые используют газ или нефть для подпитки своей котельной системы, также должны иметь дымоход котла.

Дымоход котла

A часто выглядит как небольшая дымовая труба, расположенная на крыше дома.

В некоторых домах есть такие же дымоходы для бытовых приборов, например, для плит и духовок. Эти дымоходы котлов похожи на дымоходы камина в том, что они являются дымоходами, которые позволяют газу и горячему пару выходить из дома.

Осмотр, чистка и уход за дымоходом котла так же важны, как и дымоход камина.

Неисправный дымоход может вызвать потенциально опасные проблемы. Если дымоход не вентилируется эффективно, это может привести к тому, что CO2 снова вернется в дом, что станет тихим, но смертельным убийцей.Кроме того, резервные или накопительные газы и / или пар, образующиеся при чрезмерно высоких температурах, могут быть чрезвычайно горючими.

Наши услуги по обслуживанию дымоходов

Проверки: Chimney Сертифицированные специалисты Genie обладают знаниями и опытом, чтобы проверить и проверить дымоход вашего котла, чтобы убедиться, что он работает эффективно. При этом наши специалисты оценят конструкцию дымохода, чтобы убедиться в отсутствии повреждений. Они также проверит, есть ли надлежащая вентиляция, и заглянут внутрь дымохода, чтобы оценить, есть ли какие-либо засоры, что может быть чрезвычайно опасным.

Очистка: Как и дымоходы камина, дымовые трубы котла, возможно, придется чистить. Пары газа и масла, которые выбрасываются в атмосферу через дымовую трубу котла, могут вызывать отложения. Мусор также может вызвать засорение стека. Нагретые пары могут уносить и выталкивать частицы / мусор в штабель, где они могут оседать. Также часто в штабель попадает посторонний мусор. Во всех случаях дымоход необходимо прочистить, чтобы обеспечить надлежащую вентиляцию и предотвратить опасные проблемы.Квалифицированные специалисты Chimney Genie могут удалить любые засоры, а также очистить от остатков и отложений в дымовой трубе вашего котла.

Техническое обслуживание / ремонт: Если во время любого визита мы обнаружим проблему или повреждение дымовой трубы вашего котла, вы можете быть уверены, что наша команда выполнит необходимый ремонт. Будь то вмятина, трещина, ослабленный ремешок или болт, Chimney Genie отремонтирует повреждения и проведет дополнительное обслуживание дымохода вашего котла.

Исчерпывающее исследование — точное проектирование дымохода для коммерческих котлов — журнал CIBSE

Мы справедливо придерживаемся энергоэффективности, но у этого препарата есть побочные эффекты, которые влияют на конструкцию дымоходов как с отрицательным, так и с положительным давлением.

В дымоходе с положительным давлением (PP) выхлопные газы приводятся в действие комбинацией давления от вентиляторов внутри котлов, расширения за счет сгорания и плавучести, сообщаемой им остаточным теплом сгорания.

Дымоход отрицательного давления (NP) — это тепловой двигатель, который выталкивает выхлопные газы вверх, используя плавучесть остаточной энергии сгорания.

Тепловая энергия в дымоходе NP расширила выхлоп, что привело к снижению его плотности. Это незначительно снижает давление внутри дымохода (отсюда и обозначение отрицательного давления) и вызывает то, что мы воспринимаем как всасывание в нижней части дымохода, где он соединяется с котлом.Это обычно известно как тяга, а в целом она известна как эффект дымовой трубы или естественная тяга и измеряется как перепад давления в паскалях (см. Рисунок 1).

В этот момент должны зазвонить сигнальные колокола. Дымоход работает все время, пока работает котел. Не слишком ли много энергии потребляется? Достаточно ли этого? Был ли он разработан для работы с минимальным потреблением энергии для выполнения своих функций? Если дымоход является неотъемлемой частью здания, снижает ли это эффективность?

Производители котлов много работали над повышением эффективности сгорания и теплопередачи, в результате чего объем и температура выхлопных газов снизились.Это, в свою очередь, уменьшило энергию, доступную для управления эффектом стека.

Рисунок 1: Эффект дымовой трубы — дымоход отрицательного давления

Как правило, чем больше высота, тем больше тяга и чем больше поперечное сечение, тем больше способность выдерживать массовый расход. Таким образом, высокий дымоход с большим дымоходом может избавлять от выхлопных газов большого котла.

Поскольку плавучесть работает только вверх, важно минимизировать горизонтальные пробеги, которые требуют энергии для преодоления сопротивления потоку, но не достигают подъемной силы.Точно так же, как тепловая энергия делает подъем, позволяя теплу уходить через стенку дымохода, снижается мощность дымохода, поднимающая выхлоп, поэтому важно должным образом изолировать дымоход. Негерметичный дымоход NP позволит окружающему воздуху проникнуть внутрь, что приведет к уменьшению небольшого частичного вакуума и снижению тепла, которое придает плавучесть.

Утечки между внутренним и внешним дымоходами в концентрическом воздуховоде загрязняют входящий воздух для горения и снижают эффективность сгорания, поскольку внутренний выпускной элемент дымохода работает при положительном давлении, а внешний — при отрицательном.Анализатор газов сгорания покажет это, когда его зонд выхлопных газов приложен к входному отверстию для проверки воздуха.

Пока все просто. Точность в дизайне и соблюдение некоторых фундаментальных правил стали важными. Дымоход должен быть прямым, вертикальным, гладким, изолированным и иметь правильную высоту и диаметр, чтобы поднимать и рассеивать массовый поток из котла. Эти цели проектирования достигаются за счет использования метода расчета, который совершенствовался более полувека и лег в основу стандарта BS EN 13384: 2008.Программное обеспечение, использующее все расчеты в этом стандарте, оказалось способным дать правильный размер эффективных дымоходов.

Сочетание этого с обозначением согласно BS EN 1443: 2003 обеспечит правильные характеристики для данного применения.

Котлы, работающие на биомассе, и газовые конденсационные котлы являются хорошими примерами предприятий, которым требуется точная конструкция дымохода для обеспечения их эффективного функционирования. Температура выхлопных газов конденсационных котлов 55 ° C и ниже достигается за счет точного управления процессом горения, потока горячих продуктов сгорания и передачи тепла воде.Существует внутренняя тяга через камеру или камеры сгорания и через теплообменник, и на нее не должна влиять тяга в дымоходе.

Сильный ветер увеличивает тягу в дымоходе за счет эффекта Бернулли. Жидкость, проходящая через отверстие, увлекает молекулы из отверстия, заставляя молекулы глубже внутри вытягиваться вверх, чтобы заменить их. Таким образом, ветер снижает давление в верхней части дымохода и увеличивает тягу, что требует использования регулирования тяги, чтобы предотвратить втягивание горячих дымовых газов через теплообменник котла быстрее, чем тепло может быть передано воде.Такое нарушение намерений проектировщика котла приводит к тому, что тепловая энергия направляется вверх по дымоходу вместо того, чтобы соответствовать нагрузке, и расходует топливо.

Использование старых дымоходов, предназначенных для более ранних типов котлов, которые создавали большие объемы более горячих выхлопных газов, может привести к снижению эффективности. Пример был найден в муниципальном районе на севере Лондона три года назад. Дымоход высотой 26 м и диаметром 55 см, который обеспечивал правильную максимальную тягу для угольных котлов, установленных в начале 1950-х годов, использовался без преобразования путем перехода с угля на нефть и газ на высокоэффективный газ.

Был исследован нерегулярный, быстрый треск, который беспокоил жителей всех восьми этажей квартир в конце квартала, где располагалась труба. Это было вызвано огромной тягой, необходимой для обслуживания угольных котлов с КПД 65%, из-за которой пламя струйных горелок в трех газовых котлах HE 0,5 МВт отводилось от сопел горелок. Это оставило зазор между соплом горелки и задней частью пламени, занятый взрывоопасной смесью воздуха и газа в присутствии источника воспламенения, пламени.Естественно, эта смесь неоднократно воспламенялась, отрывалась от сопла и снова воспламенялась. Непрерывная серия взрывов раздражала жителей.

Тяга превышала требуемую для обслуживания газовых котлов, и регуляторы тяги на первичных дымоходах от каждого из котлов были сняты, чтобы остановить дребезжащий шум, который они производили при открытии и закрытии, чтобы уменьшить избыточную тягу в дымоходе. Поскольку ничто не могло отвлечь тягу от процесса сгорания котла, все проходило через котлы.

Стабилизатор тяги тихий

То, о чем не знали ни жители, ни администрация их арендаторов, ни подрядчик по ремонту, так это потраченное впустую топливо. Когда это было объяснено, работы по переоборудованию дымохода были согласованы с готовностью. Ответ заключался в том, чтобы уменьшить несущую способность дымохода (равную увеличению сопротивления потоку) за счет уменьшения его диаметра на 10 см и установки стабилизаторов тяги с уплотнениями из силиконовой резины, чтобы уменьшить шум, который они будут издавать при закрытии (см. Изображение ниже).Размеры были рассчитаны с учетом худших характеристик дымохода в жаркую погоду, что снижает перепад температур, от которого зависит эффект дымовой трубы. Футеровка из термореактивной смолы была установлена ​​за два дня и устойчива к любому из конденсатов, которые постепенно повредили очень тонкую огнеупорную футеровку, установленную в начале 50-х годов.

Отказ от вуза

Ни один лайнер не мог спасти южный университет от неправильного нового дымохода, который имел горизонтальную трассу 19,6 м, включая изгибы 6 x 45 ° и изгибы 90 °, ведущие к 11.Основной стояк длиной 5 м с собственной парой изгибов 45 °.

Такое сопротивление потоку должно было привести к перегреву котла, вызвать образование золы от биомассы и повредить огнеупорную футеровку камеры сгорания. Это приводило к простоям на целый день, в то время как клинкер долбился вручную, а также к частым и дорогостоящим заменам. Причина — внешность.

Прокладка дымоходов в новых работах должна быть согласована заранее и определена инженерными принципами. Если внешний вид и расположение дымохода являются эстетическими проблемами, то это необходимо обсудить с архитектором на основе объяснения последствий выбора в отношении энергоэффективности.

Сводка

Это говорит нам о том, что улучшение характеристик котла должно обеспечиваться правильно рассчитанной конструкцией правильно обозначенных дымоходов и что первичный горизонтальный дымоход предназначен для соединения котла с основным стояком кратчайшим путем, чтобы не скрывать дымоход из поля зрения.

Регуляторы тяги всегда должны быть установлены для защиты производительности котла от сильных ветров и, наконец, — в случае поместья 1950-х годов — это доказывает, что обновление старых дымоходов возможно и может сэкономить затраты на новый дымоход.

Об авторе

Джим Киннибру (Jim Kinnibrugh) — консультант, специализирующийся на коммерческих и промышленных дымоходах и дымовых системах. Он является автором главы 10 AM15 Biomass Heating и исполняющим обязанности председателя группы «Дымоходы и дымоходы»

.

выпусков газовых и нефтяных дымоходов — Crofton MD

Как домовладелец, очень многое нужно сделать, чтобы ваш дом оставался максимально безопасным и эффективным. Но иногда вы можете не знать, что нужно сделать с определенными приборами в вашем доме, такими как газовый или масляный котел / печь и система вентиляции, и кто что делает.Мы здесь, чтобы помочь, ответив на некоторые общие вопросы об этих системах.

Приступим!

Кто имеет право обслуживать дымовые трубы газовых и мазутных котлов / печей?

Газовые / масляные котлы и печи популярны в Средней Атлантике и на северо-востоке, и если у вас есть масляный прибор, у вас есть нефтяная компания, которая поставляет топливо и обслуживает вашу масляную горелку. Проблема в том, что многие домовладельцы думают, что их нефтяная компания заботится обо всем, проверяя не только сам котел, но и выхлопную систему, идущую от верхней части топки или котла наружу.

К сожалению, нет.

О выхлопной системе должен позаботиться специалист по дымоходам, сертифицированный Американским институтом безопасности дымоходов (CSIA). Любой сертифицированный специалист по дымоходам CSIA может выполнить обслуживание дымоходной системы для газовых или масляных горелок.

По правде говоря, нефтяные и газовые компании не подметают и не проверяют выхлопную систему — они работают только на самих горелках. Сертификация, необходимая для обслуживания самого газового или масляного котла, отличается от сертификации для обслуживания выхлопной системы.

На самом деле ваша нефтегазовая компания не знает, в каком состоянии находится система вентиляции. Они обслуживают агрегат, следят за тем, чтобы агрегат включился, и смотрят на датчик, который говорит им, что он отрегулирован правильно и выхлоп выходит с правильной скоростью.

Но они не знают, во что они утомляются. Это может быть труба с дырками, как у швейцарского сыра, и эта труба может выводить угарный газ в пространство стены или дымохода, что в конечном итоге может вызвать у вас тошноту.Как правило, если они заметят проблему с чертежом, они попросят вас вызвать сертифицированного специалиста по дымоходам для осмотра выхлопной системы.

Мораль здесь? Не предполагайте, что выхлопная система обслуживается только потому, что у вас есть политика технического обслуживания в компании, производящей печи, потому что ни одна из них этого не делает. Это не их работа.

Что мне нужно знать при модернизации моей газовой или масляной горелки?

Если вы живете в старом доме и доходит до того, что вы собираетесь модернизировать свою печь или котел, обычно все, что вы собираетесь купить, будет намного эффективнее, чем то, что было произведено 20+ много лет назад.

Это хорошие новости, правда? Но, поскольку он более эффективен, выхлопная труба, выходящая из верхней части устройства, будет значительно меньше, чем у оригинального устройства. Таким образом, там, где эта труба входит в систему дымохода, система вентиляции может быть слишком большой или слишком большой для того, что требуется новому устройству.

Примечание. Национальный пожарный кодекс NFPA и Международный жилищный кодекс (IRC), а также инструкции производителя по установке котла или печи говорят вам, какого размера должна быть выхлопная система.

Почему это важно, если ваш новый котел или печь не соответствует облицовке правильного размера?

Если футеровка слишком велика, дымовые газы будут замедляться и конденсироваться, что означает, что водяной пар и сажа останутся на футеровке. Проблема в том, что вы получаете остатки кислоты внутри дымоходной системы, и эти остатки кислоты влажные.

Одним из побочных продуктов горения газа или нефти является сера, и когда вы смешиваете серу с водой, вы получаете серную кислоту.

● Серная кислота разъедает облицовку дымохода и в конечном итоге разъедает систему трубопроводов.

● Серная кислота будет стекать в переходную или соединительную трубу, идущую от печи к фактической вентиляционной системе. Эта соединительная труба обычно представляет собой оцинкованный металл, и очень кислые дымовые газы с конденсацией очень легко разъедаются, оставляя беспорядок на полу.

● Серная кислота капает в печь и разъедает ее. И мы не должны говорить вам, что замена печи очень дорога!

Итак, если вы думаете об обновлении своей печи или котла, обратитесь к сертифицированному специалисту по дымоходам, чтобы узнать, нужно ли вам переоборудовать вытяжную систему или изменить ее размер для нового прибора.

Как происходит засорение в системах котлов / топок жидкого и газового топлива?

Засорение может происходить двумя способами:

● Когда в выхлопной системе присутствует конденсат и кислые дымовые газы, это может ослабить швы раствора, терракотовую плитку или металлические детали, и все может сдвинуться или рассыпаться создать засор.

● Если у вас нет подходящей крышки дымохода, а верхняя часть дымохода или внешний дымоход не подходят для вашей печи или системы выпуска газа, вода может попасть в систему и смешаться с остатками кислоты, изнашивая вещи и вызывая их коррозию, рассыпаться и забиваться.

● Если у вас нет крышки дымохода или соответствующей защиты на крышке, палки и животные могут проникнуть в систему и засорить или частично засорить ее.

Проблема с засорами в том, что когда у вас засорение, вы не получаете нужную тягу. А когда вы не получаете нужную тягу, в вашей системе начинает накапливаться все больше и больше сажи. Это похоже на снежный ком, бегущий под гору: ваша система будет все больше и больше забиваться сажей, потому что она частично или полностью закупорена.И со временем эта сажа будет только еще больше забивать вещи. По мере засорения опасные дымовые газы, такие как окись углерода, не выводятся из дома должным образом и остаются в доме, что может быть смертельно опасным.

Нужно ли регулярно обслуживать дымовые трубы газовых и жидких горелок?

Да, код NFPA 211 не различает. В нем говорится, что все дымоходы и все вентиляционные системы должны проверяться и прочищаться ежегодно. Это означает, что вам необходимо ежегодно проверять дымоход / вентиляционную систему, независимо от того, говорим ли мы о дымоходах из дерева, угля, нефти, газа или гранул.Это также включает в себя вентиляционные отверстия сушилки.

Итак, если прошло больше года с тех пор, как сертифицированный специалист по дымоходам проверил вашу дымовую трубу или вентиляционное отверстие сушилки, позвоните нам. Мы позаботимся об этом за вас.

У вас есть еще вопросы по дымоходу газовой или мазутной горелки? Просто позвоните нам. Мы рады помочь!

Почему для чистого дымохода может потребоваться настройка котла

С наступлением прохладной погоды — мысли о потягивании кофе, горячего шоколада или других возлияниях перед ревущим огнем, из дымохода которого выходит дым.Но прежде чем эти восхитительные мысли воплотятся в реальность, необходимо уделить внимание некоторым предметам домашнего обихода, например: Достаточно ли у вас дров, чтобы пережить зимний сезон, где вы хранили инструменты для камина и когда это было в последний раз? вы почистили дымоход?

Если вы еще не чистили и не осматривали дымоход, рекомендуется проверять и чистить дымоход, если это необходимо, один раз в год — и не только чистильщиками — это просто хорошая пожарная безопасность и безопасность дома, если вы осмотрите его самостоятельно.Добавьте его в свой ежегодный список дел вместе с проверкой котла или печи.

Итак, какова связь между вашей системой отопления и дымоходом?

Ваша отопительная система, также известная как ваш котел или печь, должна иметь выходное отверстие, выходящее наружу, и обычно это отверстие является дымоходом. Когда у вас будет ежегодная настройка котла / печи, ваш техник по обслуживанию установит на горелке правильную температуру для вашего конкретного дымохода. Узкий дымоход означает, что температура горелки будет ниже, чем в дымоходе большего размера.Часто «узкий» означает «недавно не чистился». Это может быть проблемой.

Представьте себе: Техник по обслуживанию приезжает для ежегодной настройки вашего котла в конце лета / в начале осени и следит за тем, чтобы ваш котел работал в отличном состоянии. Он также устанавливает температуру вашей горелки в соответствии с вашей тягой в дымоходе. Он благодарит вас за вашу преданность, желает счастливой зимы и увидится в следующем году. У вас назначен трубочист на следующую неделю, чтобы осмотреть дымоход, прочистить его и убедиться, что он безопасен.Он обнаруживает, что прошло несколько лет с тех пор, как его чистили, и в дымоходе скопилось немного сажи, которая сузила отверстие, но не беспокоит, что он все вычистил и готов к использованию.

Проблема еще не заметна? Теперь, когда ваш дымоход полностью очищен и свободен от скопления сажи, отверстие теперь больше, чем было, когда специалист по отоплению работал с котлом / печью и устанавливал температуру горелки.

Ура! Теперь, когда вы используете тепло, температура горелки установлена ​​слишком низкой для чистого дымохода, и в котле также не будет тяги.Вы не только будете сжигать больше топлива, чтобы поддерживать желаемую температуру в доме, но и плохая тяга теперь приведет к скоплению сажи в нижней части дымохода. Со временем сажа будет падать обратно в котел, забивая горелку.

Ежегодный осмотр / чистка вашей системы отопления И дымохода жизненно важны для создания эффективного, исправного и безопасного дома.

Добавить комментарий

Ваш адрес email не будет опубликован.
