Типы давления: абсолютное давление, избыточное давление, дифференциальное давление

Наравне с температурой давление является одним из наиболее важных параметров, описывающих физическое состояние среды. Давление определяется как сила (F_N), постоянно действующая на заданную площадь поверхности (A). Типы давления отличаются друг от друга только по отношению к выбранному эталонному давлению.

Абсолютное давление

Наиболее приемлемым эталонным давлением является нулевое, которое существует в безвоздушном космическом пространстве. Любое давление относительно данного известно как абсолютное давление. Абсолютное давление обозначается как “ abs”, что является сокращением от латинского слова “absolutus”, означающего отдельный, независимый.

Атмосферное давление

Наверное наиболее важным типом давления для жизни на земле является атмосферное давление, p_amb (amb = ambiens = окружающий).

Это давление образовано массой атмосферы, окружающей землю на высоте примерно до 500 км. До этой высоты, на которой абсолютное давление p_abs = 0, его величина постоянно уменьшается. Тем не менее, атмосферное давление подвержено погодным колебаниям, что хорошо нам известно из ежедневного прогноза погоды. На уровне моря p_amb в среднем составляет 1013,25 гектопаскаля (ГПа), что соответствует 1013,25 миллибара (мбар). Благодаря “циклонам” и “антициклонам” атмосферное давление может колебаться в пределах, примерно, 5 %.

Дифференциальное давление

Разница между двумя величинами давления p₁ и p₂ известна как перепад давления Δp = p₁ — p₂. В случаях, когда разница между двумя значениями представляет собой измеренное значение переменной процесса, говорят о дифференциальном давлении p_1,2.

Избыточное (манометрическое) давление

К наиболее часто встречающемуся типу измеряемого давления на технологических объектах относится перепад атмосферного давления, P

e (e = excedens = превышение). Оно представляет собой разницу между абсолютным давлением P_abs и относительным (абсолютным) атмосферным давлением (p_e = p_abs – p_amb), более известное как избыточное или манометрическое давление.

Понятие положительного избыточного давления используют, когда абсолютное давление превышает атмосферное. В противном случае говорят об отрицательном избыточном давлении.

Сокращения в формулах “abs”, “amb” и “e” однозначно указывают на тип измеряемого давления. Эти сокращения относятся в формулах к букве Р, но не к единицам измерения.

---

Неважно какое давление — абсолютное, избыточное или дифференциальное. С помощью WIKA вы подберете необходимый измерительный прибор для любого типа давления:

Свяжитесь с нами

Вам нужна дополнительная информация? Напишите нам:

Виды давления. Максимальное избыточное давление воздуха

Каждый человек в своей жизни так или иначе сталкивается с атмосферным давлением, однако все ли знают, что это значит? Ниже рассмотрим не только понятие атмосферы, но и определение абсолютного, дифференциального и максимального избыточного давления воздуха.

Данные понятия иногда упоминаются, когда речь заходит об отоплении частного дома — это давление теплоносителя в самой системе отопления или же газа в газовом трубопроводе при центральном газоснабжении. Конечно, знать этого совсем не обязательно, но для общего развития ознакомиться с основными понятиями полезно.

Абсолютное

Абсолютное давление газа — это независимая величина, существующая в безвоздушном пространстве. С латыни «absolutus» переводится как отдельный, независимый. По другому можно сказать, что это измеряемый параметр относительно абсолютного нуля или вакуума.

Если данная величина находится между абсолютным «0» (вакуумом) и атмосферой (значение по уровню моря, равное 101325 Паскаль или ≈ 760 мм.рт.ст. или в барах — единица), то оно приравнивается к частичному «0» вакууму.

Если показатели абсолютной величины выше, чем показатель атмосферы воздуха, в данном моменте оно классифицируется избыточным. Точкой отсчета является показатель давления в атмосфере. Абсолютное значение вычисляется суммой величин избыточного и атмосферного показателя. Измеряется оно в системе СИ в Па (Паскалях).

Формула для вычисления абсолютного показателя выглядит следующим образом:

P_abs = P_amb + P_e,

где P_amb – атмосферное,

P_e – избыточное.

Избыточное

Избыточное (второе название манометрическое) представляется как разность (в положительном значении) между измеряемой величиной и нормальным атмосферным показателем.

В данном случае точкой отсчета показателя является давление в атмосфере. Понятие данного вида используют, когда возникает превышение абсолютного значения над атмосферным. Иначе существует такой показатель, как отрицательное избыточное давление газа.

Атмосферное

Наконец самым жизненно необходимым рассматриваемым видом давления для человека является атмосферное. Его обозначение на латыни — Pamb (amb – ambienes) — окружающий. Оно в первую очередь разнится от ранее рассмотренных типов тем, что значение получается методом измерения, точек отсчета у него нет.

Атмосферная величина складывается из массы атмосфер, окружающих земной шар на высоте до пятисот километров. Несмотря на тот факт, что в пределах этой высоты атмосферное давление примерно одинаковое, оно, в зависимости от метеорологических условий может сильно меняться.

Среднее значение Pamb на уровне моря имеет цифру в 101 325 Паскалей. Производители оборудования в Европе условно принимают эту величину за так называемый 1 Бар. Измерение атмосферного показателя в быту принято считать в мм ртутного столба. Нормальным считается значение 760 мм рт.ст. при температуре ноль градусов по Цельсия. Атмосферные погодные явления, такие, как циклоны и антициклоны заставляют изменяться величину в пределах 5 %.

Дифференциальное



Разницей между двумя замеренными показателями называют дифференциальным давлением (pressure differentialis) – перепад или разность. Его используют для определения падения давления при использовании какого-либо оборудования. Как правило на фильтрах очистки сжатого газа или воздуха. К абсолютному значению или избыточному данный вид отношения не имеет.

Все вышеперечисленные виды измеряемых величин применяются при эксплуатации и проектировании газопроводов и трубопроводов промышленных и частных объектов, автомобильных систем газобалонного оборудования, снабженных датчиками абсолютного показателя (ДАД). Поэтому для общего развития не помешает знать данные понятия, но вдаваться в подробности не имеет смысла, если конечно не захочется понять физику процессов.

Мне нравитсяНе нравится

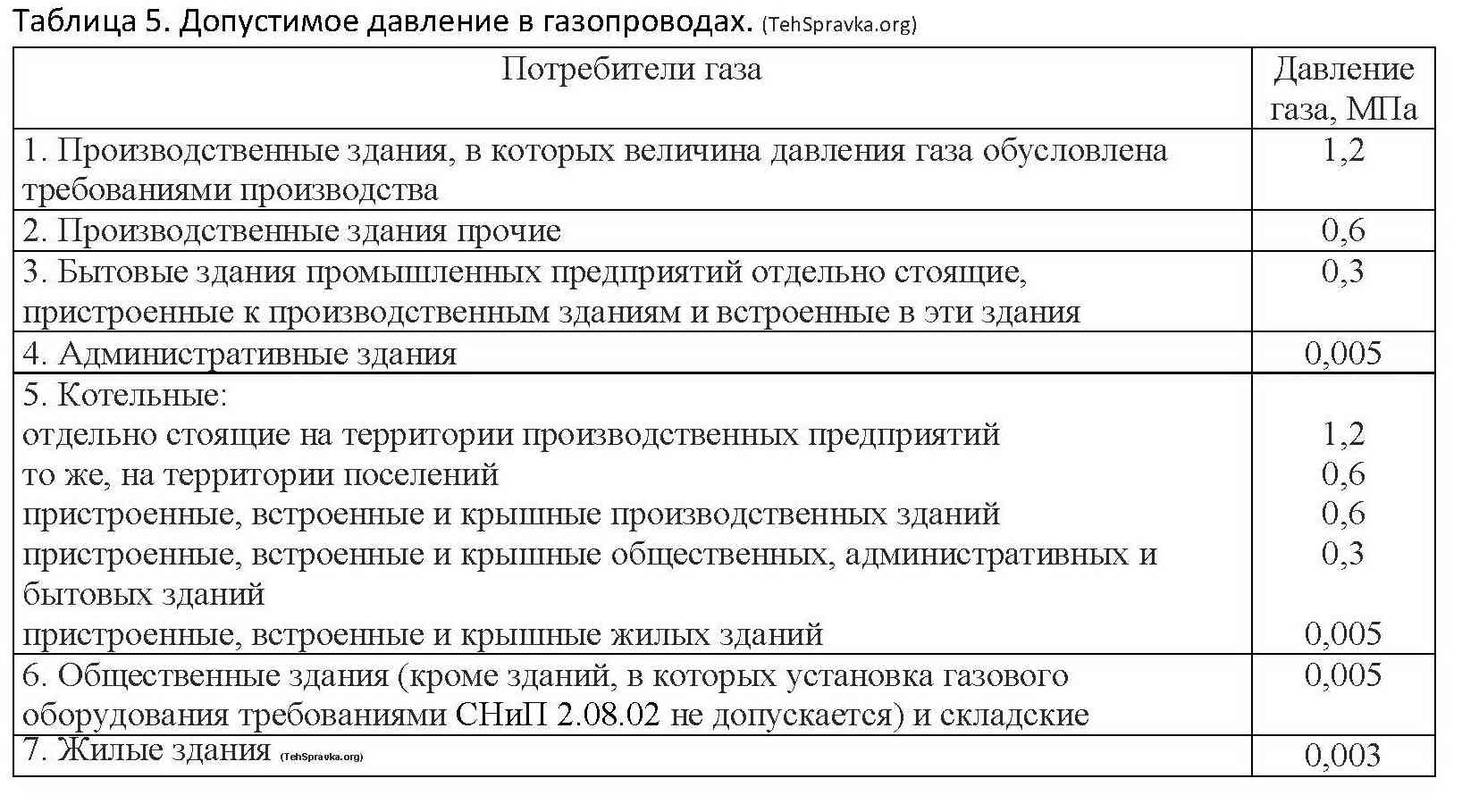

Определение падения давления газа в газопроводе



При движении газа по трубопроводам имеют место потери давления линейные и местные , Па – суммарные потери давления,

где — линейные потери давления на прямолинейных участках, которые обусловлены трением газа о стенки труб и внутренним трением молекул газа. Они зависят от шероховатости стенок труб и режима движения газа (ламинарный, турбулентный), т.е. от критерия Рейнольдса,

— местные потери давления, т.е. в местных сопротивлениях, каковыми являются повороты, тройники, кресты, сужения, расширения, запорная и регулирующая арматура, дроссельные диафрагмы, счётчики и т.д.

Так как потери давления в местных сопротивлениях, ввиду их разнообразия, достаточно сложно определить, то влияние местных сопротивлений учитывается методом эквивалентных длин.

Эквивалентной длиной местного сопротивления называется такая длина прямолинейного участка газопровода такого же диаметра, на котором падение давления равно падению давления в данном местном сопротивлении. Все местные сопротивления на газопроводе условно заменяются линейными, при этом расчётная длина газопровода увеличивается на величину эквивалентной длины.

Тогда расчётная длина газопровода будет определяться по формуле

, м

где , м – действительная длина участка газопровода;

, м – эквивалентная длина местных сопротивлений на участке при

— сумма коэффициентов местных сопротивлений на участке газопровода.

Коэффициенты местных сопротивлений зависят от вида устройства, например:

— для полностью открытой задвижки и отвода

— для пробкового крана

— для ПЗК

Коэффициенты приводятся в справочниках.

Эквивалентная длина местных сопротивлений при определяется по формуле: , м

где d – внутренний диаметр трубы, см

λ – коэффициент гидравлического трения, который зависит от режима движения газа.

Эквивалентную длину при можно определить по номограммам или таблицам, которые приводятся в справочниках. Для этого необходимо знать расход газа и внутренний диаметр газопровода.

Расчётная длина газопровода с учётом местных сопротивлений будет равна:

, м

В приближённых расчётах потери давления в местных сопротивлениях допускается учитывать путём увеличения фактической длины газопровода на 5…10%, т.е. ℓ = (1,05…1,1)ℓ′, м.

Падение давления на участке газовой сети можно определять по формулам: для сетей низкого давления:

, Па

где Р_н и Р_к – давления в начале и конце участка газопровода, Па;

для сетей среднего и высокого давления:

, МПа²

где Р_н – абсолютное давление газа в начале участка, МПа;

Р_к – абсолютное давление газа в конце участка, МПа;

Р₀ = 0,101325 МПа – нормальное атмосферное давление;

λ – коэффициент гидравлического трения;

ℓ — расчётная длина участка газопровода, м;

d – внутренний диаметр газопровода, см;

ρ₀ – плотность газа при нормальных условиях, кг/м³;

В – расход газа при нормальных условиях м³/ч.

Давление газа в конце или в начале участка газопровода определяются по формулам:

— для газопроводов низкого давления:

, Па – давление в конце участка;

, Па – давление в начале участка;

— для газопроводов среднего и высокого давления:

, МПа – давление в конце участка;

, МПа – давление в начале участка.
